1 Multimediaprojektori MALLI PLV-Z5 PLV-Z5BK Omistajan käsikirja

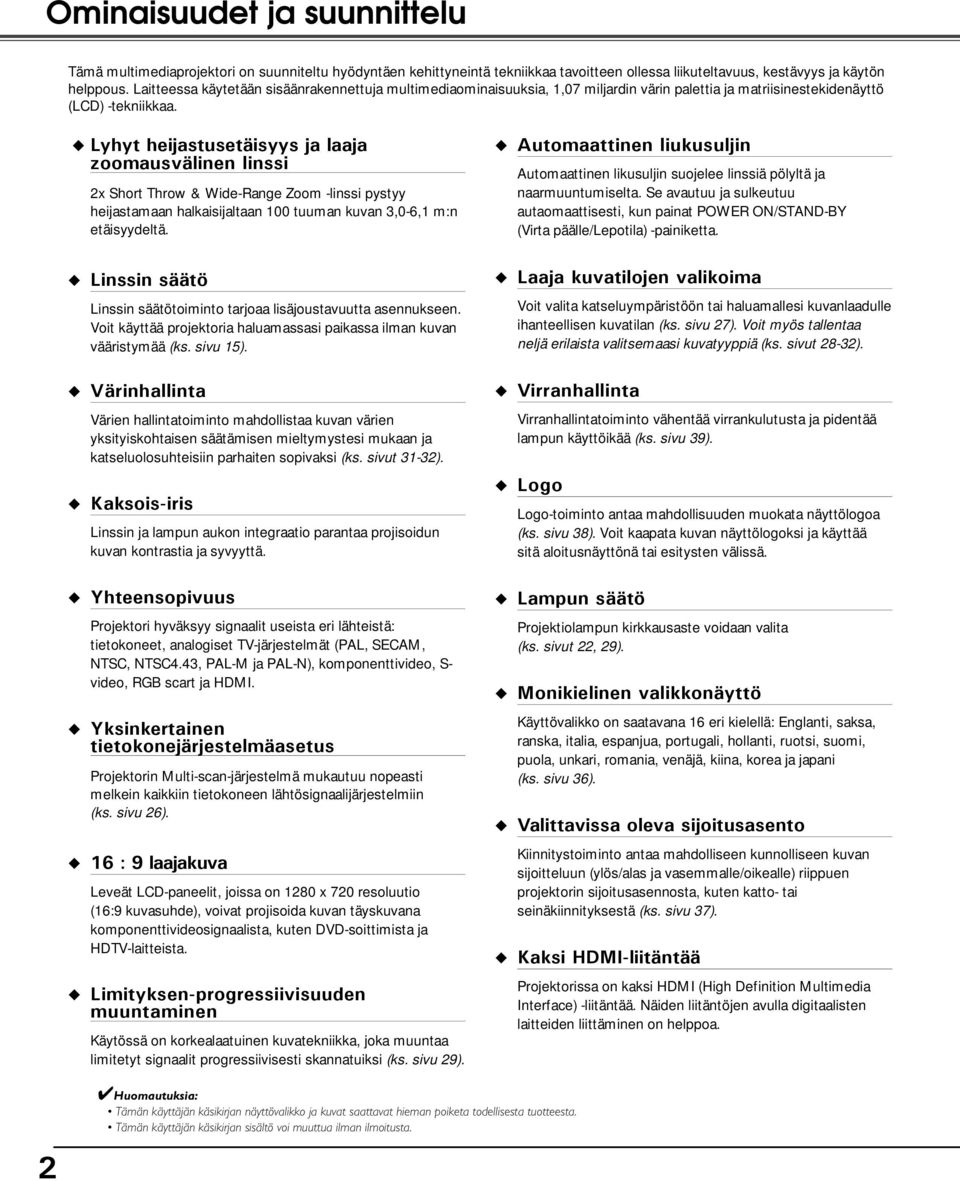

2 Ominaisuudet ja suunnittelu Tämä multimediaprojektori on suunniteltu hyödyntäen kehittyneintä tekniikkaa tavoitteen ollessa liikuteltavuus, kestävyys ja käytön helppous. Laitteessa käytetään sisäänrakennettuja multimediaominaisuuksia, 1,07 miljardin värin palettia ja matriisinestekidenäyttö (LCD) -tekniikkaa. Lyhyt heijastusetäisyys ja laaja zoomausvälinen linssi 2x Short Throw & Wide-Range Zoom -linssi pystyy heijastamaan halkaisijaltaan 100 tuuman kuvan 3,0-6,1 m:n etäisyydeltä. Linssin säätö Linssin säätötoiminto tarjoaa lisäjoustavuutta asennukseen. Voit käyttää projektoria haluamassasi paikassa ilman kuvan vääristymää (ks. sivu 15). Värinhallinta Värien hallintatoiminto mahdollistaa kuvan värien yksityiskohtaisen säätämisen mieltymystesi mukaan ja katseluolosuhteisiin parhaiten sopivaksi (ks. sivut 31-32). Kaksois-iris Linssin ja lampun aukon integraatio parantaa projisoidun kuvan kontrastia ja syvyyttä. Yhteensopivuus Projektori hyväksyy signaalit useista eri lähteistä: tietokoneet, analogiset TV-järjestelmät (PAL, SECAM, NTSC, NTSC4.43, PAL-M ja PAL-N), komponenttivideo, S- video, RGB scart ja HDMI. Yksinkertainen tietokonejärjestelmäasetus Projektorin Multi-scan-järjestelmä mukautuu nopeasti melkein kaikkiin tietokoneen lähtösignaalijärjestelmiin (ks. sivu 26). 16 : 9 laajakuva Leveät LCD-paneelit, joissa on 1280 x 720 resoluutio (16:9 kuvasuhde), voivat projisoida kuvan täyskuvana komponenttivideosignaalista, kuten DVD-soittimista ja HDTV-laitteista. Limityksen-progressiivisuuden muuntaminen Käytössä on korkealaatuinen kuvatekniikka, joka muuntaa limitetyt signaalit progressiivisesti skannatuiksi (ks. sivu 29). Automaattinen liukusuljin Automaattinen likusuljin suojelee linssiä pölyltä ja naarmuuntumiselta. Se avautuu ja sulkeutuu autaomaattisesti, kun painat POWER ON/STAND-BY (Virta päälle/lepotila) -painiketta. Laaja kuvatilojen valikoima Voit valita katseluympäristöön tai haluamallesi kuvanlaadulle ihanteellisen kuvatilan (ks. sivu 27). Voit myös tallentaa neljä erilaista valitsemaasi kuvatyyppiä (ks. sivut 28-32). Virranhallinta Virranhallintatoiminto vähentää virrankulutusta ja pidentää lampun käyttöikää (ks. sivu 39). Logo Logo-toiminto antaa mahdollisuuden muokata näyttölogoa (ks. sivu 38). Voit kaapata kuvan näyttölogoksi ja käyttää sitä aloitusnäyttönä tai esitysten välissä. Lampun säätö Projektiolampun kirkkausaste voidaan valita (ks. sivut 22, 29). Monikielinen valikkonäyttö Käyttövalikko on saatavana 16 eri kielellä: Englanti, saksa, ranska, italia, espanjua, portugali, hollanti, ruotsi, suomi, puola, unkari, romania, venäjä, kiina, korea ja japani (ks. sivu 36). Valittavissa oleva sijoitusasento Kiinnitystoiminto antaa mahdolliseen kunnolliseen kuvan sijoitteluun (ylös/alas ja vasemmalle/oikealle) riippuen projektorin sijoitusasennosta, kuten katto- tai seinäkiinnityksestä (ks. sivu 37). Kaksi HDMI-liitäntää Projektorissa on kaksi HDMI (High Definition Multimedia Interface) -liitäntää. Näiden liitäntöjen avulla digitaalisten laitteiden liittäminen on helppoa. 2 Huomautuksia: Tämän käyttäjän käsikirjan näyttövalikko ja kuvat saattavat hieman poiketa todellisesta tuotteesta. Tämän käyttäjän käsikirjan sisältö voi muuttua ilman ilmoitusta.

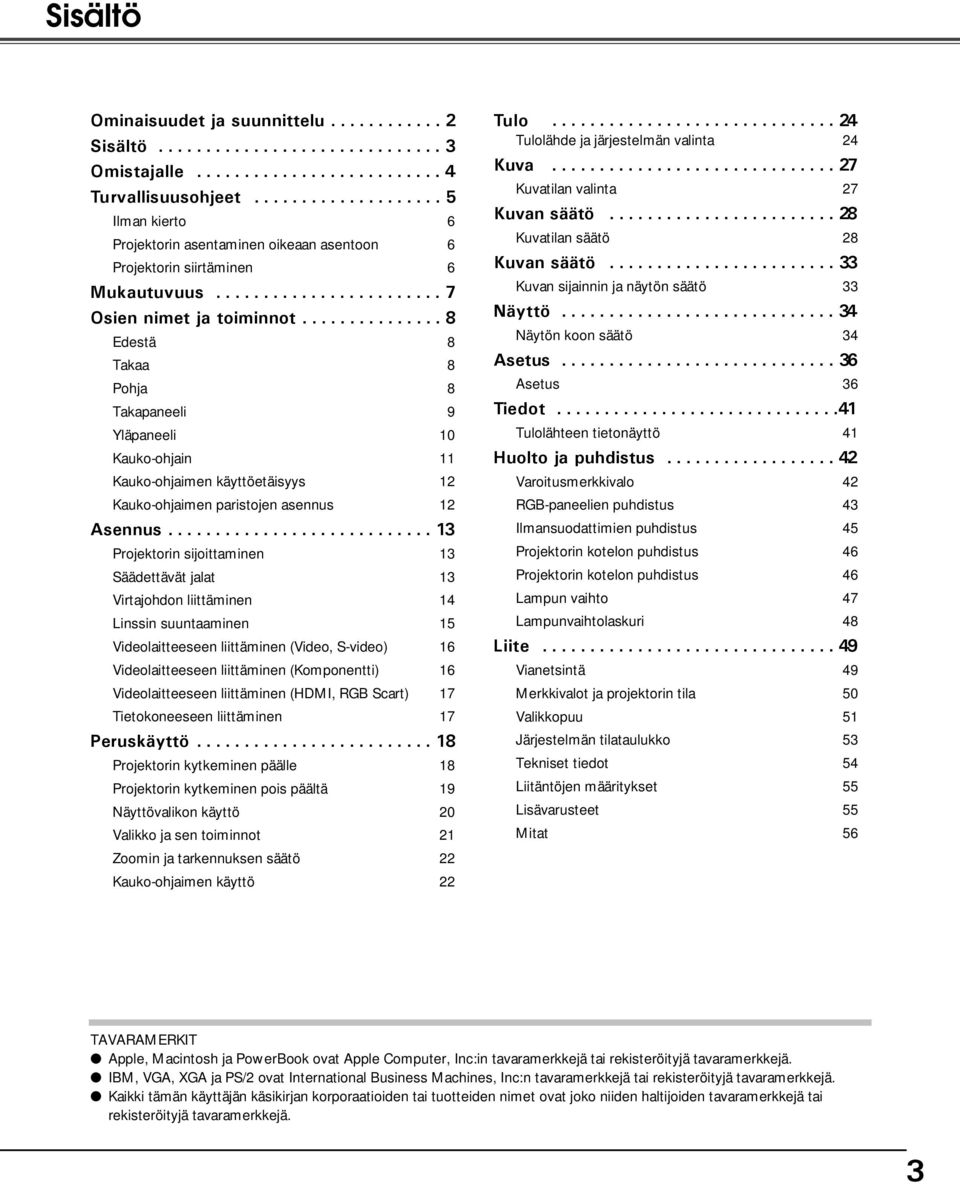

3 Sisältö Ominaisuudet ja suunnittelu Sisältö Omistajalle Tu rvallisuusohjeet Ilman kierto 6 Projektorin asentaminen oikeaan asentoon 6 Projektorin siirtäminen 6 Mukautuvuus Osien nimet ja toiminnot Edestä 8 Takaa 8 Pohja 8 Takapaneeli 9 Yläpaneeli 10 Kauko-ohjain 11 Kauko-ohjaimen käyttöetäisyys 12 Kauko-ohjaimen paristojen asennus 12 Asennus Projektorin sijoittaminen 13 Säädettävät jalat 13 Virtajohdon liittäminen 14 Linssin suuntaaminen 15 Videolaitteeseen liittäminen (Video, S-video) 16 Videolaitteeseen liittäminen (Komponentti) 16 Videolaitteeseen liittäminen (HDMI, RGB Scart) 17 Tietokoneeseen liittäminen 17 Peruskäyttö Projektorin kytkeminen päälle 18 Projektorin kytkeminen pois päältä 19 Näyttövalikon käyttö 20 Valikko ja sen toiminnot 21 Zoomin ja tarkennuksen säätö 22 Kauko-ohjaimen käyttö 22 Tulo Tulolähde ja järjestelmän valinta 24 Kuva Kuvatilan valinta 27 Kuvan säätö Kuvatilan säätö 28 Kuvan säätö Kuvan sijainnin ja näytön säätö 33 Näyttö Näytön koon säätö 34 Asetus Asetus 36 Tiedot Tulolähteen tietonäyttö 41 Huolto ja puhdistus Varoitusmerkkivalo 42 RGB-paneelien puhdistus 43 Ilmansuodattimien puhdistus 45 Projektorin kotelon puhdistus 46 Projektorin kotelon puhdistus 46 Lampun vaihto 47 Lampunvaihtolaskuri 48 Liite Vianetsintä 49 Merkkivalot ja projektorin tila 50 Valikkopuu 51 Järjestelmän tilataulukko 53 Tekniset tiedot 54 Liitäntöjen määritykset 55 Lisävarusteet 55 Mitat 56 TAVARAMERKIT Apple, Macintosh ja PowerBook ovat Apple Computer, Inc:in tavaramerkkejä tai rekisteröityjä tavaramerkkejä. IBM, VGA, XGA ja PS/2 ovat International Business Machines, Inc:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Kaikki tämän käyttäjän käsikirjan korporaatioiden tai tuotteiden nimet ovat joko niiden haltijoiden tavaramerkkejä tai rekisteröityjä tavaramerkkejä. 3

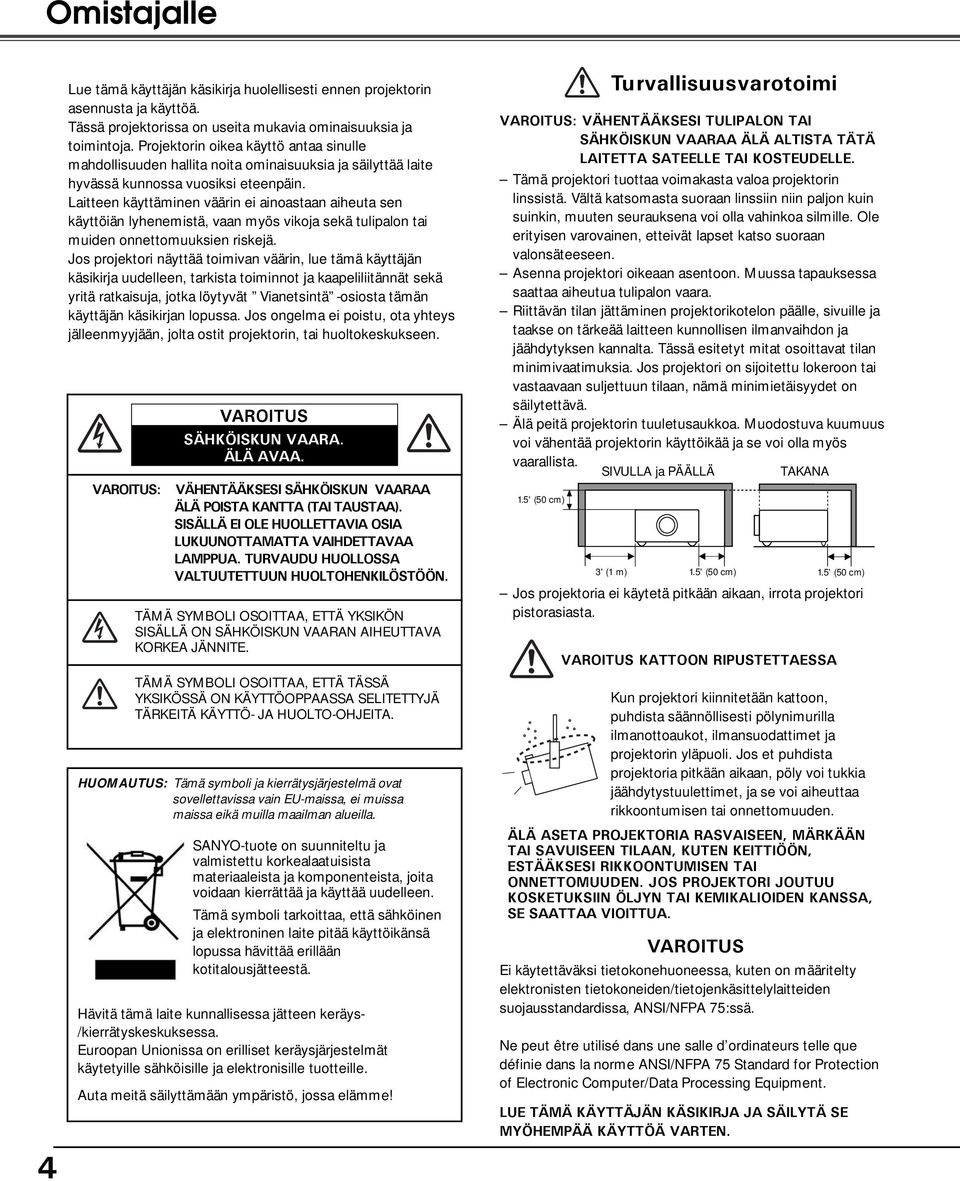

4 Omistajalle 4 Lue tämä käyttäjän käsikirja huolellisesti ennen projektorin asennusta ja käyttöä. Tässä projektorissa on useita mukavia ominaisuuksia ja toimintoja. Projektorin oikea käyttö antaa sinulle mahdollisuuden hallita noita ominaisuuksia ja säilyttää laite hyvässä kunnossa vuosiksi eteenpäin. Laitteen käyttäminen väärin ei ainoastaan aiheuta sen käyttöiän lyhenemistä, vaan myös vikoja sekä tulipalon tai muiden onnettomuuksien riskejä. Jos projektori näyttää toimivan väärin, lue tämä käyttäjän käsikirja uudelleen, tarkista toiminnot ja kaapeliliitännät sekä yritä ratkaisuja, jotka löytyvät Vianetsintä -osiosta tämän käyttäjän käsikirjan lopussa. Jos ongelma ei poistu, ota yhteys jälleenmyyjään, jolta ostit projektorin, tai huoltokeskukseen. VAROITUS: VAROITUS SÄHKÖISKUN VAARA. ÄLÄ AVAA. VÄHENTÄÄKSESI SÄHKÖISKUN VAARAA ÄLÄ POISTA KANTTA (TAI TAUSTAA). SISÄLLÄ EI OLE HUOLLETTAVIA OSIA LUKUUNOTTAMATTA VAIHDETTAVAA LAMPPUA. TURVAUDU HUOLLOSSA VALTUUTETTUUN HUOLTOHENKILÖSTÖÖN. TÄMÄ SYMBOLI OSOITTAA, ETTÄ YKSIKÖN SISÄLLÄ ON SÄHKÖISKUN VAARAN AIHEUTTAVA KORKEA JÄNNITE. TÄMÄ SYMBOLI OSOITTAA, ETTÄ TÄSSÄ YKSIKÖSSÄ ON KÄYTTÖOPPAASSA SELITETTYJÄ TÄRKEITÄ KÄYTTÖ- JA HUOLTO-OHJEITA. HUOMAUTUS: Tämä symboli ja kierrätysjärjestelmä ovat sovellettavissa vain EU-maissa, ei muissa maissa eikä muilla maailman alueilla. SANYO-tuote on suunniteltu ja valmistettu korkealaatuisista materiaaleista ja komponenteista, joita voidaan kierrättää ja käyttää uudelleen. Tämä symboli tarkoittaa, että sähköinen ja elektroninen laite pitää käyttöikänsä lopussa hävittää erillään kotitalousjätteestä. Hävitä tämä laite kunnallisessa jätteen keräys- /kierrätyskeskuksessa. Euroopan Unionissa on erilliset keräysjärjestelmät käytetyille sähköisille ja elektronisille tuotteille. Auta meitä säilyttämään ympäristö, jossa elämme! Tu rvallisuusvarotoimi VAROITUS: VÄHENTÄÄKSESI TULIPALON TAI SÄHKÖISKUN VAARAA ÄLÄ ALTISTA TÄTÄ LAITETTA SATEELLE TAI KOSTEUDELLE. Tämä projektori tuottaa voimakasta valoa projektorin linssistä. Vältä katsomasta suoraan linssiin niin paljon kuin suinkin, muuten seurauksena voi olla vahinkoa silmille. Ole erityisen varovainen, etteivät lapset katso suoraan valonsäteeseen. Asenna projektori oikeaan asentoon. Muussa tapauksessa saattaa aiheutua tulipalon vaara. Riittävän tilan jättäminen projektorikotelon päälle, sivuille ja taakse on tärkeää laitteen kunnollisen ilmanvaihdon ja jäähdytyksen kannalta. Tässä esitetyt mitat osoittavat tilan minimivaatimuksia. Jos projektori on sijoitettu lokeroon tai vastaavaan suljettuun tilaan, nämä minimietäisyydet on säilytettävä. Älä peitä projektorin tuuletusaukkoa. Muodostuva kuumuus voi vähentää projektorin käyttöikää ja se voi olla myös vaarallista. SIVULLA ja PÄÄLLÄ TAKANA 1.5' (50 cm) 3' (1 m) 1.5' (50 cm) 1.5' (50 cm) Jos projektoria ei käytetä pitkään aikaan, irrota projektori pistorasiasta. VAROITUS KATTOON RIPUSTETTAESSA Kun projektori kiinnitetään kattoon, puhdista säännöllisesti pölynimurilla ilmanottoaukot, ilmansuodattimet ja projektorin yläpuoli. Jos et puhdista projektoria pitkään aikaan, pöly voi tukkia jäähdytystuulettimet, ja se voi aiheuttaa rikkoontumisen tai onnettomuuden. ÄLÄ ASETA PROJEKTORIA RASVAISEEN, MÄRKÄÄN TAI SAVUISEEN TILAAN, KUTEN KEITTIÖÖN, ESTÄÄKSESI RIKKOONTUMISEN TAI ONNETTOMUUDEN. JOS PROJEKTORI JOUTUU KOSKETUKSIIN ÖLJYN TAI KEMIKALIOIDEN KANSSA, SE SAATTAA VIOITTUA. VAROITUS Ei käytettäväksi tietokonehuoneessa, kuten on määritelty elektronisten tietokoneiden/tietojenkäsittelylaitteiden suojausstandardissa, ANSI/NFPA 75:ssä. Ne peut être utilisé dans une salle d ordinateurs telle que définie dans la norme ANSI/NFPA 75 Standard for Protection of Electronic Computer/Data Processing Equipment. LUE TÄMÄ KÄYTTÄJÄN KÄSIKIRJA JA SÄILYTÄ SE MYÖHEMPÄÄ KÄYTTÖÄ VARTEN.

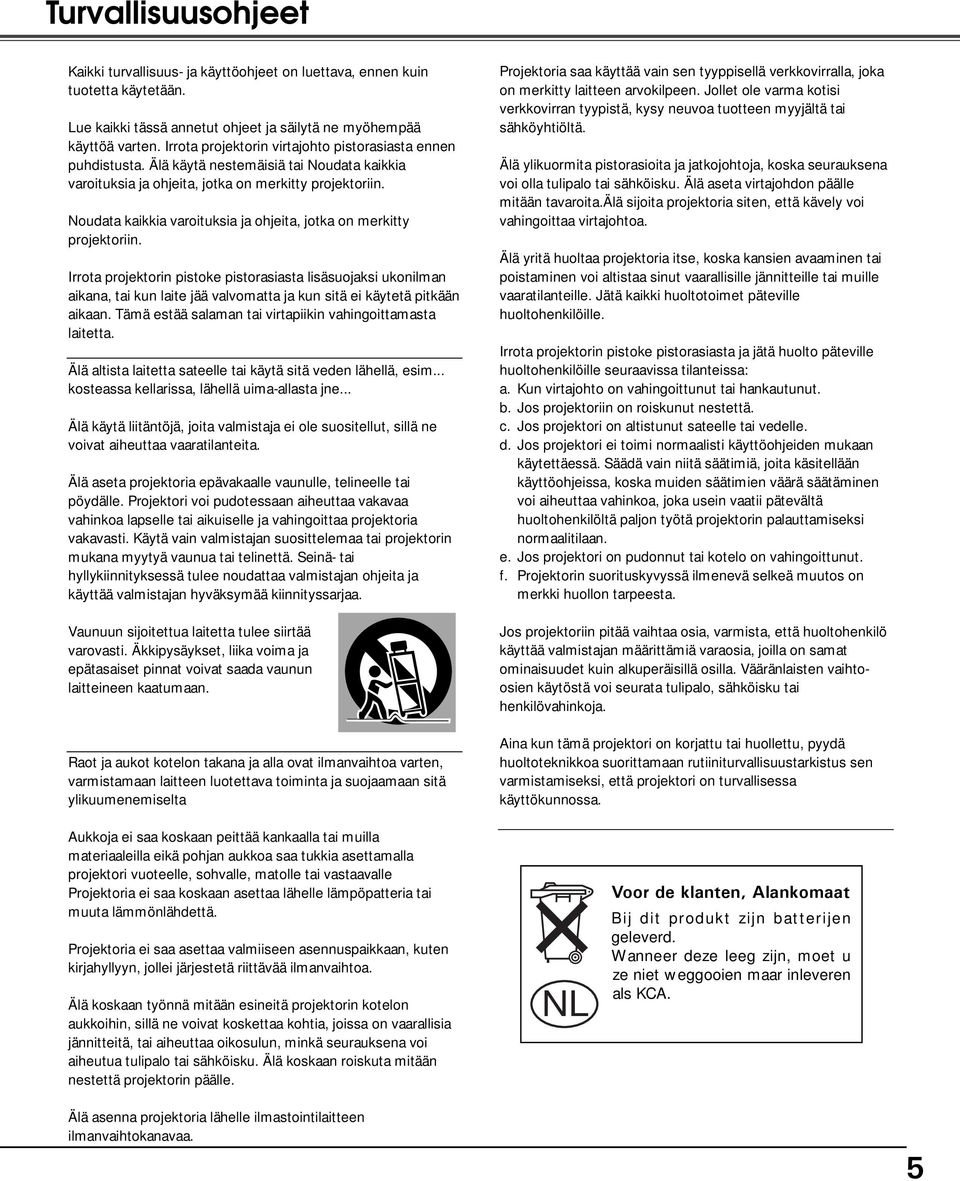

5 Turvallisuusohjeet Kaikki turvallisuus- ja käyttöohjeet on luettava, ennen kuin tuotetta käytetään. Lue kaikki tässä annetut ohjeet ja säilytä ne myöhempää käyttöä varten. Irrota projektorin virtajohto pistorasiasta ennen puhdistusta. Älä käytä nestemäisiä tai Noudata kaikkia varoituksia ja ohjeita, jotka on merkitty projektoriin. Noudata kaikkia varoituksia ja ohjeita, jotka on merkitty projektoriin. Irrota projektorin pistoke pistorasiasta lisäsuojaksi ukonilman aikana, tai kun laite jää valvomatta ja kun sitä ei käytetä pitkään aikaan. Tämä estää salaman tai virtapiikin vahingoittamasta laitetta. Älä altista laitetta sateelle tai käytä sitä veden lähellä, esim... kosteassa kellarissa, lähellä uima-allasta jne... Älä käytä liitäntöjä, joita valmistaja ei ole suositellut, sillä ne voivat aiheuttaa vaaratilanteita. Älä aseta projektoria epävakaalle vaunulle, telineelle tai pöydälle. Projektori voi pudotessaan aiheuttaa vakavaa vahinkoa lapselle tai aikuiselle ja vahingoittaa projektoria vakavasti. Käytä vain valmistajan suosittelemaa tai projektorin mukana myytyä vaunua tai telinettä. Seinä- tai hyllykiinnityksessä tulee noudattaa valmistajan ohjeita ja käyttää valmistajan hyväksymää kiinnityssarjaa. Vaunuun sijoitettua laitetta tulee siirtää varovasti. Äkkipysäykset, liika voima ja epätasaiset pinnat voivat saada vaunun laitteineen kaatumaan. Raot ja aukot kotelon takana ja alla ovat ilmanvaihtoa varten, varmistamaan laitteen luotettava toiminta ja suojaamaan sitä ylikuumenemiselta Projektoria saa käyttää vain sen tyyppisellä verkkovirralla, joka on merkitty laitteen arvokilpeen. Jollet ole varma kotisi verkkovirran tyypistä, kysy neuvoa tuotteen myyjältä tai sähköyhtiöltä. Älä ylikuormita pistorasioita ja jatkojohtoja, koska seurauksena voi olla tulipalo tai sähköisku. Älä aseta virtajohdon päälle mitään tavaroita.älä sijoita projektoria siten, että kävely voi vahingoittaa virtajohtoa. Älä yritä huoltaa projektoria itse, koska kansien avaaminen tai poistaminen voi altistaa sinut vaarallisille jännitteille tai muille vaaratilanteille. Jätä kaikki huoltotoimet päteville huoltohenkilöille. Irrota projektorin pistoke pistorasiasta ja jätä huolto päteville huoltohenkilöille seuraavissa tilanteissa: a. Kun virtajohto on vahingoittunut tai hankautunut. b. Jos projektoriin on roiskunut nestettä. c. Jos projektori on altistunut sateelle tai vedelle. d. Jos projektori ei toimi normaalisti käyttöohjeiden mukaan käytettäessä. Säädä vain niitä säätimiä, joita käsitellään käyttöohjeissa, koska muiden säätimien väärä säätäminen voi aiheuttaa vahinkoa, joka usein vaatii pätevältä huoltohenkilöltä paljon työtä projektorin palauttamiseksi normaalitilaan. e. Jos projektori on pudonnut tai kotelo on vahingoittunut. f. Projektorin suorituskyvyssä ilmenevä selkeä muutos on merkki huollon tarpeesta. Jos projektoriin pitää vaihtaa osia, varmista, että huoltohenkilö käyttää valmistajan määrittämiä varaosia, joilla on samat ominaisuudet kuin alkuperäisillä osilla. Vääränlaisten vaihtoosien käytöstä voi seurata tulipalo, sähköisku tai henkilövahinkoja. Aina kun tämä projektori on korjattu tai huollettu, pyydä huoltoteknikkoa suorittamaan rutiiniturvallisuustarkistus sen varmistamiseksi, että projektori on turvallisessa käyttökunnossa. Aukkoja ei saa koskaan peittää kankaalla tai muilla materiaaleilla eikä pohjan aukkoa saa tukkia asettamalla projektori vuoteelle, sohvalle, matolle tai vastaavalle Projektoria ei saa koskaan asettaa lähelle lämpöpatteria tai muuta lämmönlähdettä. Projektoria ei saa asettaa valmiiseen asennuspaikkaan, kuten kirjahyllyyn, jollei järjestetä riittävää ilmanvaihtoa. Älä koskaan työnnä mitään esineitä projektorin kotelon aukkoihin, sillä ne voivat koskettaa kohtia, joissa on vaarallisia jännitteitä, tai aiheuttaa oikosulun, minkä seurauksena voi aiheutua tulipalo tai sähköisku. Älä koskaan roiskuta mitään nestettä projektorin päälle. NL Voor de klanten, Alankomaat Bij dit produkt zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA. Älä asenna projektoria lähelle ilmastointilaitteen ilmanvaihtokanavaa. 5

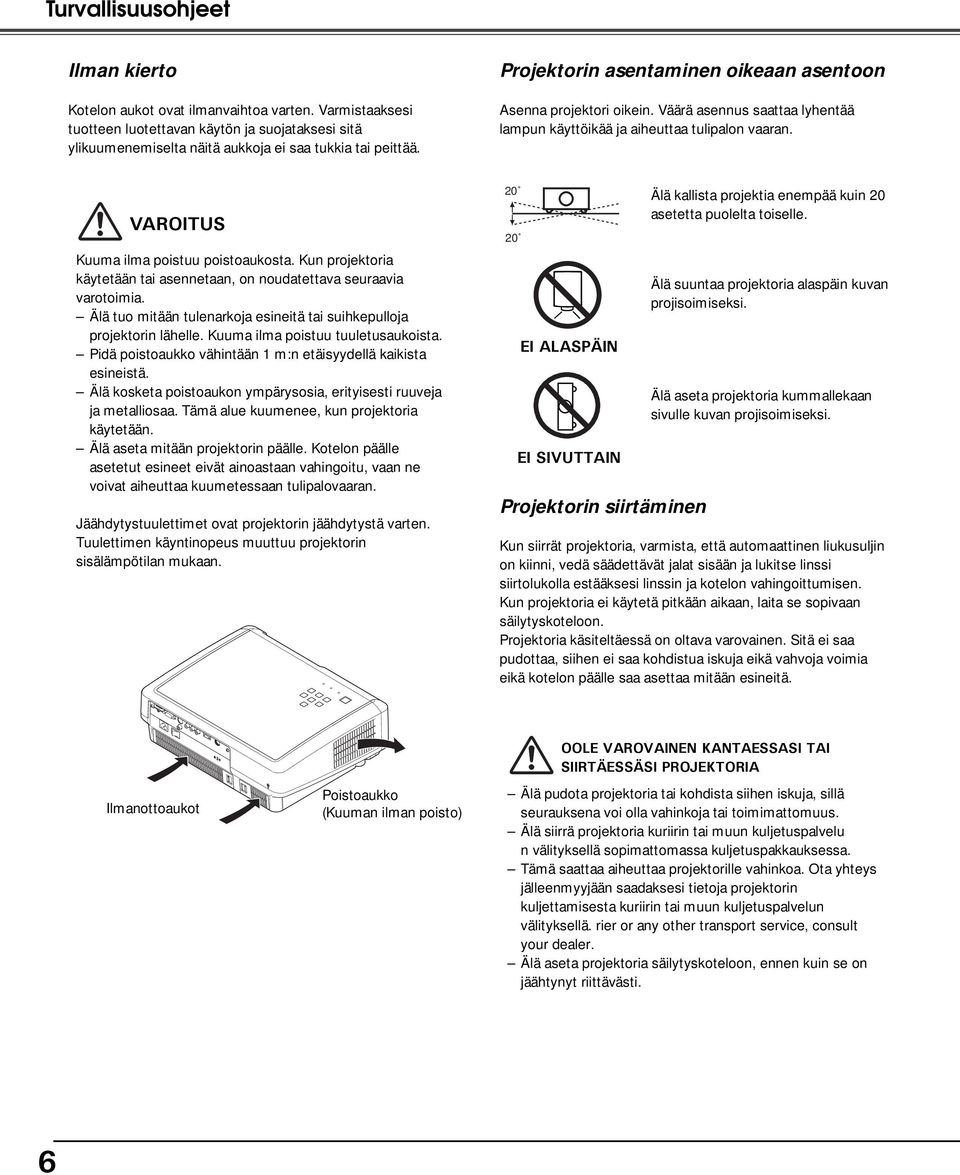

6 Turvallisuusohjeet Ilman kierto Kotelon aukot ovat ilmanvaihtoa varten. Varmistaaksesi tuotteen luotettavan käytön ja suojataksesi sitä ylikuumenemiselta näitä aukkoja ei saa tukkia tai peittää. Projektorin asentaminen oikeaan asentoon Asenna projektori oikein. Väärä asennus saattaa lyhentää lampun käyttöikää ja aiheuttaa tulipalon vaaran. VAROITUS Kuuma ilma poistuu poistoaukosta. Kun projektoria käytetään tai asennetaan, on noudatettava seuraavia varotoimia. Älä tuo mitään tulenarkoja esineitä tai suihkepulloja projektorin lähelle. Kuuma ilma poistuu tuuletusaukoista. Pidä poistoaukko vähintään 1 m:n etäisyydellä kaikista esineistä. Älä kosketa poistoaukon ympärysosia, erityisesti ruuveja ja metalliosaa. Tämä alue kuumenee, kun projektoria käytetään. Älä aseta mitään projektorin päälle. Kotelon päälle asetetut esineet eivät ainoastaan vahingoitu, vaan ne voivat aiheuttaa kuumetessaan tulipalovaaran. Jäähdytystuulettimet ovat projektorin jäähdytystä varten. Tuulettimen käyntinopeus muuttuu projektorin sisälämpötilan mukaan EI ALASPÄIN EI SIVUTTAIN Projektorin siirtäminen Älä kallista projektia enempää kuin 20 asetetta puolelta toiselle. Älä suuntaa projektoria alaspäin kuvan projisoimiseksi. Älä aseta projektoria kummallekaan sivulle kuvan projisoimiseksi. Kun siirrät projektoria, varmista, että automaattinen liukusuljin on kiinni, vedä säädettävät jalat sisään ja lukitse linssi siirtolukolla estääksesi linssin ja kotelon vahingoittumisen. Kun projektoria ei käytetä pitkään aikaan, laita se sopivaan säilytyskoteloon. Projektoria käsiteltäessä on oltava varovainen. Sitä ei saa pudottaa, siihen ei saa kohdistua iskuja eikä vahvoja voimia eikä kotelon päälle saa asettaa mitään esineitä. Ilmanottoaukot Poistoaukko (Kuuman ilman poisto) OOLE VAROVAINEN KANTAESSASI TAI SIIRTÄESSÄSI PROJEKTORIA Älä pudota projektoria tai kohdista siihen iskuja, sillä seurauksena voi olla vahinkoja tai toimimattomuus. Älä siirrä projektoria kuriirin tai muun kuljetuspalvelu n välityksellä sopimattomassa kuljetuspakkauksessa. Tämä saattaa aiheuttaa projektorille vahinkoa. Ota yhteys jälleenmyyjään saadaksesi tietoja projektorin kuljettamisesta kuriirin tai muun kuljetuspalvelun välityksellä. rier or any other transport service, consult your dealer. Älä aseta projektoria säilytyskoteloon, ennen kuin se on jäähtynyt riittävästi. 6

7 Mukautuvuus FCC:n huomautus Tämä laitteisto on testattu ja sen on osoitettu täyttävän FCC-säännöstön osassa 15 luokan B digitaalilaitteille asetetut vaatimukset. Nämä raja-arvot on määritetty takaamaan riittävä suojaus haitallisilta häiriöiltä asuinhuoneistokäytössä. Tämä laite kehittää, käyttää ja voi säteillä radiotaajuista energiaa. Jos laitteistoa ei asennetta ja käytetä ohjeiden mukaisesti, se voi ehkä aiheuttaa haitallisia häiriöitä radioliikenteeseen. Tällaisten häiriöiden esiintyminen ei kuitenkaan ole varmaa kaikissa asennuskohteissa. Jos tämä laite häiritsee haitallisesti radio- tai televisiovastaanottoa (mikä voidaan määrittää kytkemällä laite pois päältä ja takaisin päälle), voit yrittää poistaa häiriöiden muodostumisen suorittamalla yhden tai useita seuraavista toimista: Suuntaa antenni uudelleen tai siirrä se toiseen paikkaan. Lisää laitteen ja vastaanottimen välistä etäisyyttä. Kytke laite pistorasiaan, joka on eri virtapiirissä kuin vastaanotin. Kysy lisätietoja kokeneelta radio/tv-teknikolta. Suojatun kaapelin käyttö on pakollista, jotta FCC-sääntöjen osan 15 alaluokan B luokan B raja-arvoja ei ylitetä. Älä tee mitään muutoksia tai mukautuksia laitteeseen, jollei ohjeissa ole toisin määritetty Jos sellaisia muutoksia tai mukautuksia tehdään, sinua voidaan vaatia lopettamaan laitteen käyttö. Mallinumero(t) : PLV-Z5, PLV-Z5BK Kauppanimi : Sanyo Vastuullinen osapuoli : SANYO FISHER COMPANY Osoite : Plummer Street, Chatsworth, California Puhelin nro. : (818) Virtajohtovaatimus Tämän projektorin mukana toimitettu virtajohto vastaa sen maan käyttövaatimuksia, josta ostit laitteen. Virtajohto Yhdysvalloissa ja Kanadassa: Yhdysvalloissa ja Kanadassa käytettävä virtajohto on Underwriters Laboratoriesin (UL) hyväksymä ja Canadian Standard Associationin (CSA) sertifioima. Virtajohdossa on maadoitettu pistoke. Tällä turvaominaisuudella varmistetaan, että pistoke sopii pistorasiaan. Älä yritä ohittaa tätä turvaominaisuutta. Jos pistoketta ei voi liittää pistorasiaan, ota yhteys sähköasentajaan. Virtajohto Yhdistyneissä kuningaskunnissa: Tämä johto on jo sovitettu puristettuun pistokkeeseen, joka sisältää sulakkeen, jonka arvo on merkitty pistokkeen nastapuolelle. Jos sulake ASA pitää vaihtaa, on käytettävä saman arvoista ASTA-hyväksyttyä BS sulaketta, joka on varustettu merkinnällä. Jos sulakekansi on irrotettava, älä koskaan käytä pistoketta, jossa ei ole kantta. Jos vaihtosulakkeeseen tarvitaan kansi, varmista, että se on saman värinen, kuin mikä on näkyvissä pistokkeen nastapuolella (punainen tai oranssi). Sulakekansia on saatavana käyttöoppaassa osoitetulta varaosaosastolta. Jos toimitettu pistoke ei ole sopiva pistorasiaan, se on leikattava irti ja hävitettävä. Taipuisan johdon pää on valmisteltava sopivaksi ja liitettävä oikeaan pistokkeeseen. (Katso yllä) VAROITUS: PISTOKE, JONKA TAIPUISA JOHTO ON PALJAANA, ON VAARALLINEN, JOS SEN LIITTÄÄ JÄNNITTEISEEN PISTORASIAAN. Tämän verkkojohdon johtimien värit vastaavat seuraavaa koodausta: Vihreä ja keltainen maa Sininen neutraali Ruskea jännite Jos tämän laitteen värilliset verkkojohtimet eivät vastaa pistokkeesi liittimien värimerkintöjä, menettele seuraavasti: Johdin, jonka väri on vihreä-keltainen, täytyy liittää pistokkeen liittimeen, jonka merkkinä on kirjain E tai maan tunnus tai värimerkintä vihreä tai vihreä-keltainen. Johdin, jonka väri on sininen, täytyy liittää pistokkeen liittimeen, jonka merkkinä on kirjain N tai värimerkintä musta. Johdin, jonka väri on ruskea, täytyy liittää pistokkeen liittimeen, jonka merkkinä on kirjain L tai värimerkintä punainen. VAROITUS: TÄMÄ LAITE TÄYTYY MAADOITTAA. PISTORASIAN ON OLTAVA LÄHELLÄ LAITETTA HELPPOPÄÄSYISESSÄ PAIKASSA. 7

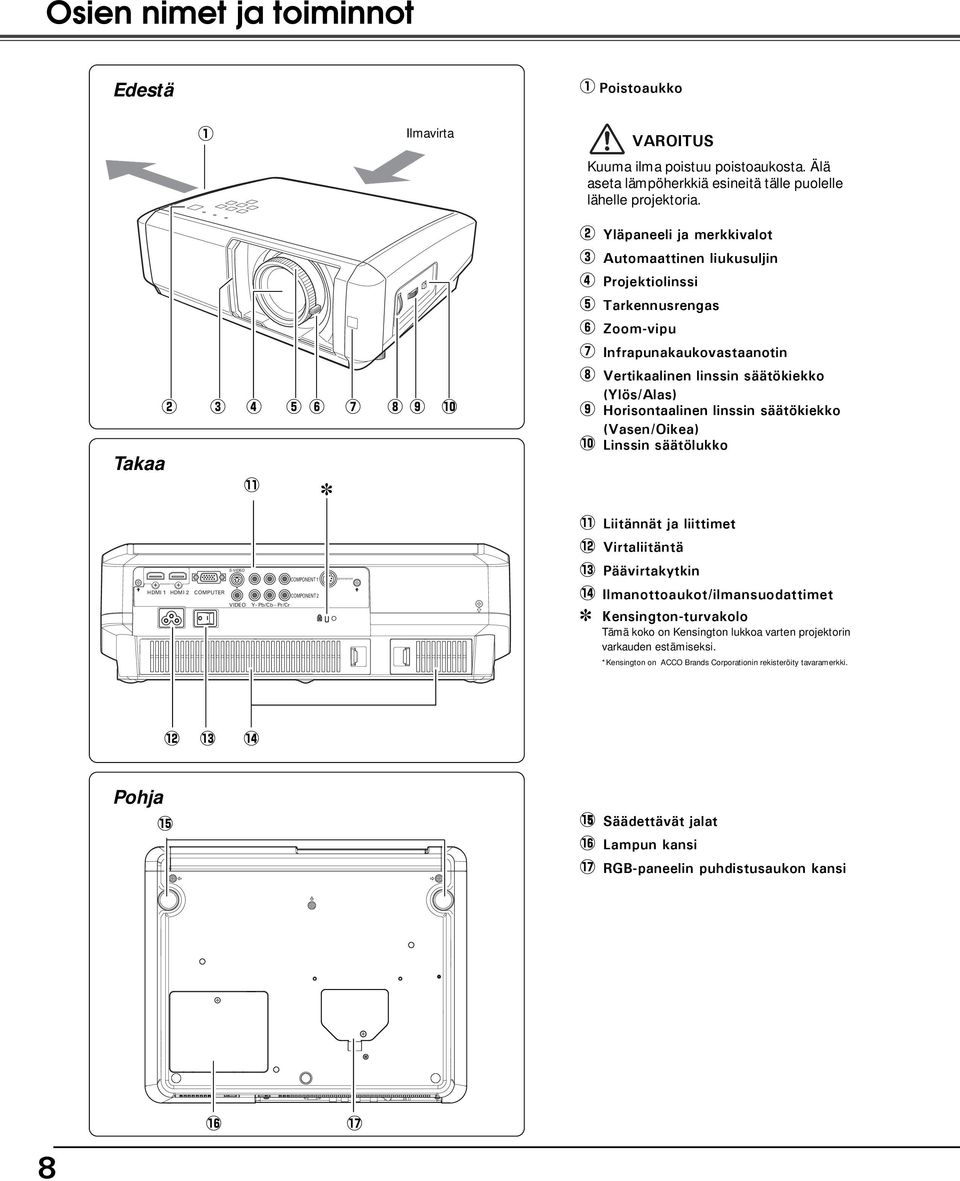

8 SERVICEPORT Osien nimet ja toiminnot Edestä q Poistoaukko q Ilmavirta VAROITUS Kuuma ilma poistuu poistoaukosta. Älä aseta lämpöherkkiä esineitä tälle puolelle lähelle projektoria. w e r t y u i o!0 Takaa!1 w Yläpaneeli ja merkkivalot e Automaattinen liukusuljin r Projektiolinssi t Tarkennusrengas y Zoom-vipu u Infrapunakaukovastaanotin i Vertikaalinen linssin säätökiekko (Ylös/Alas) o Horisontaalinen linssin säätökiekko (Vasen/Oikea)!0 Linssin säätölukko S-VIDEO COMPONENT 1 HDMI 1 HDMI 2 COMPUTER COMPONENT 2 VIDEO Y Pb/Cb Pr/Cr!1 Liitännät ja liittimet!2 Virtaliitäntä!3 Päävirtakytkin!4 Ilmanottoaukot/ilmansuodattimet Kensington-turvakolo Tämä koko on Kensington lukkoa varten projektorin varkauden estämiseksi. *Kensington on ACCO Brands Corporationin rekisteröity tavaramerkki.!2!3!4 Pohja!5!55 Säädettävät jalat!6 Lampun kansi!7 RGB-paneelin puhdistusaukon kansi!6!7 8

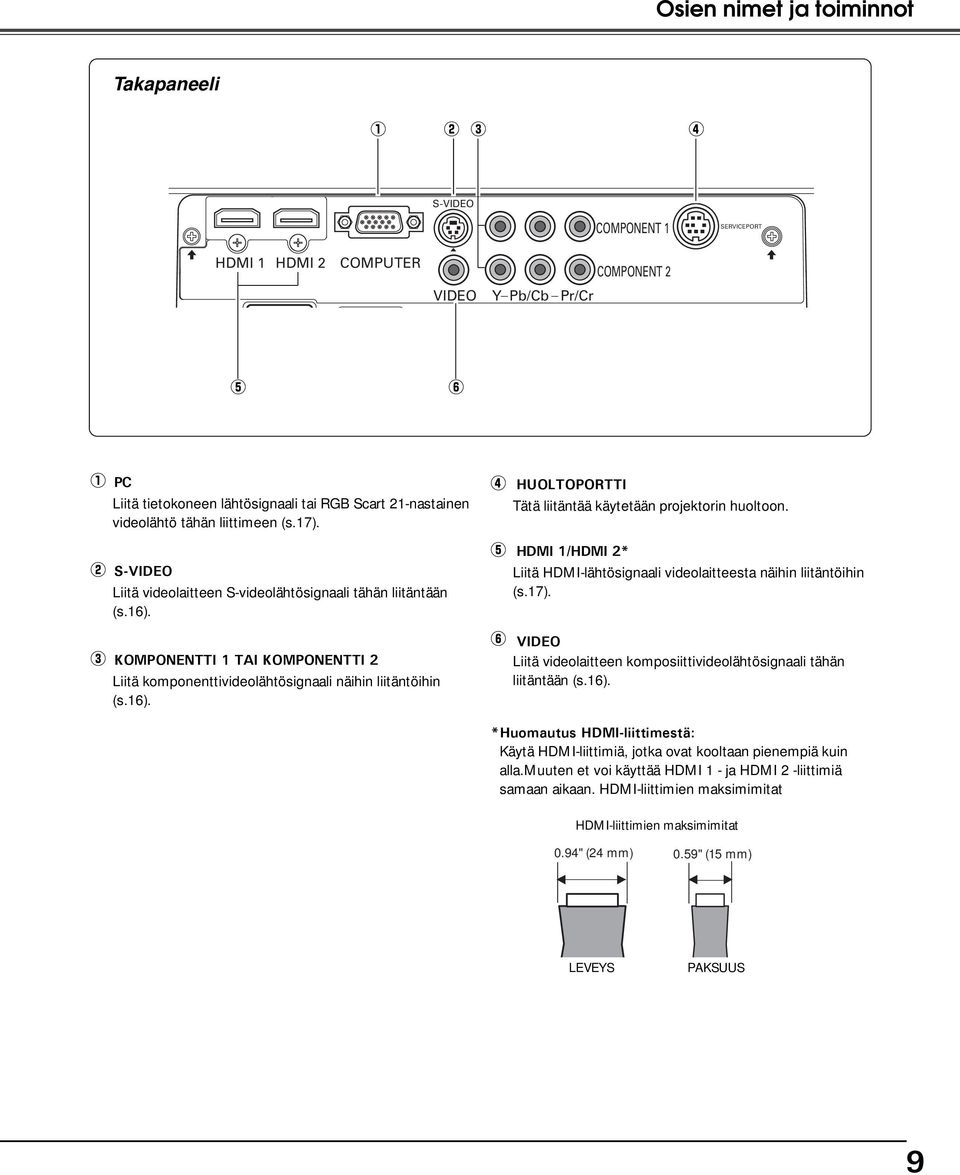

9 Osien nimet ja toiminnot Takapaneeli q w e r S-VIDEO COMPONENT 1 SERVICEPORT HDMI 1 HDMI 2 COMPUTER COMPONENT 2 VIDEO Y Pb/Cb Pr/Cr t y q PC Liitä tietokoneen lähtösignaali tai RGB Scart 21-nastainen videolähtö tähän liittimeen (s.17). w S-VIDEO Liitä videolaitteen S-videolähtösignaali tähän liitäntään (s.16). e KOMPONENTTI 1 TAI KOMPONENTTI 2 Liitä komponenttivideolähtösignaali näihin liitäntöihin (s.16). r HUOLTOPORTTI Tätä liitäntää käytetään projektorin huoltoon. t HDMI 1/HDMI 2* Liitä HDMI-lähtösignaali videolaitteesta näihin liitäntöihin (s.17). y VIDEO Liitä videolaitteen komposiittivideolähtösignaali tähän liitäntään (s.16). *Huomautus HDMI-liittimestä: Käytä HDMI-liittimiä, jotka ovat kooltaan pienempiä kuin alla.muuten et voi käyttää HDMI 1 - ja HDMI 2 -liittimiä samaan aikaan. HDMI-liittimien maksimimitat HDMI-liittimien maksimimitat 0.94" (24 mm) 0.59" (15 mm) LEVEYS PAKSUUS 9

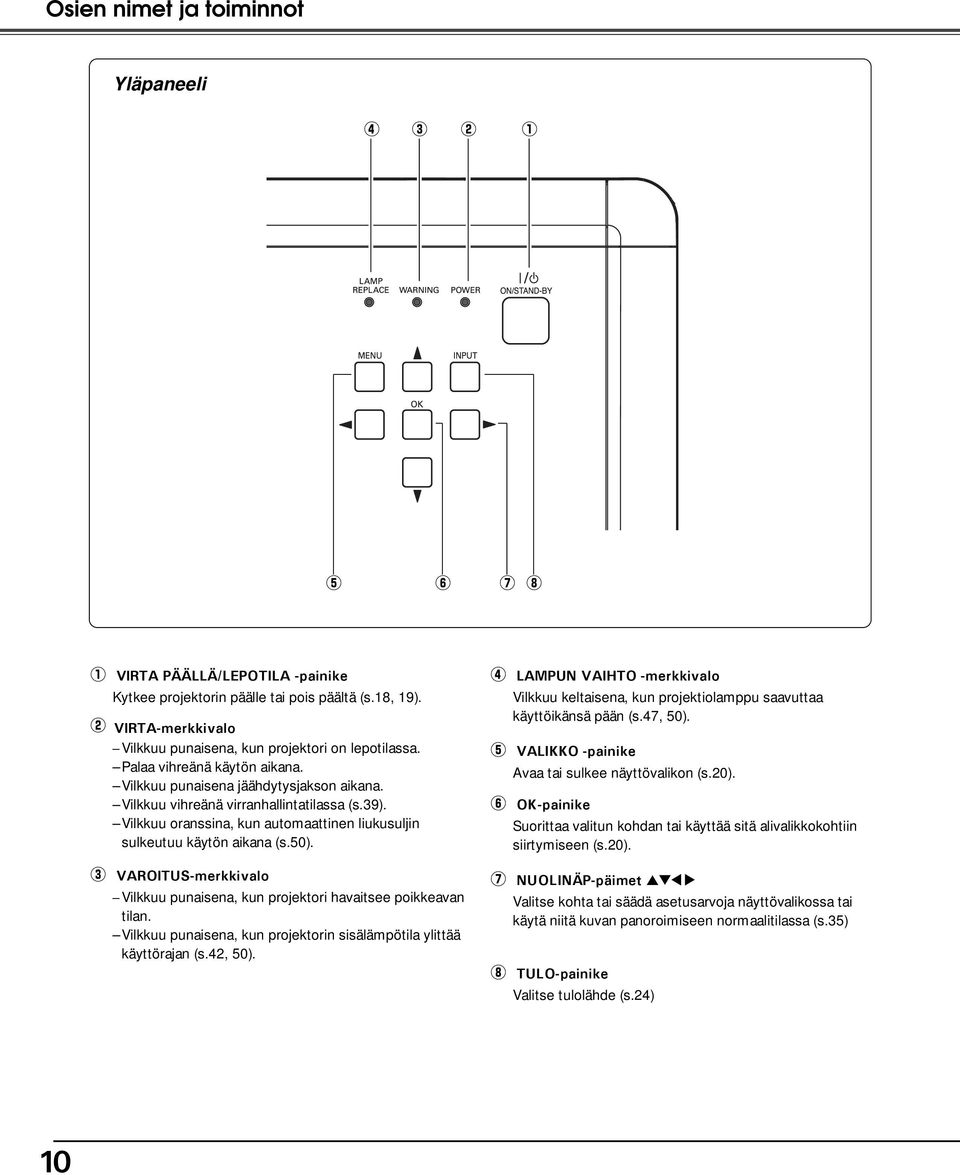

10 Osien nimet ja toiminnot Yläpaneeli r e w q t y u i q VIRTA PÄÄLLÄ/LEPOTILA -painike Kytkee projektorin päälle tai pois päältä (s.18, 19). w VIRTA-merkkivalo Vilkkuu punaisena, kun projektori on lepotilassa. Palaa vihreänä käytön aikana. Vilkkuu punaisena jäähdytysjakson aikana. Vilkkuu vihreänä virranhallintatilassa (s.39). Vilkkuu oranssina, kun automaattinen liukusuljin sulkeutuu käytön aikana (s.50). e VAROITUS-merkkivalo Vilkkuu punaisena, kun projektori havaitsee poikkeavan tilan. Vilkkuu punaisena, kun projektorin sisälämpötila ylittää käyttörajan (s.42, 50). r LAMPUN VAIHTO -merkkivalo Vilkkuu keltaisena, kun projektiolamppu saavuttaa käyttöikänsä pään (s.47, 50). t VALIKKO -painike Avaa tai sulkee näyttövalikon (s.20). y OK-painike Suorittaa valitun kohdan tai käyttää sitä alivalikkokohtiin siirtymiseen (s.20). u NUOLINÄP-päimet ed7 8 Valitse kohta tai säädä asetusarvoja näyttövalikossa tai käytä niitä kuvan panoroimiseen normaalitilassa (s.35) i TULO-painike Valitse tulolähde (s.24) 10

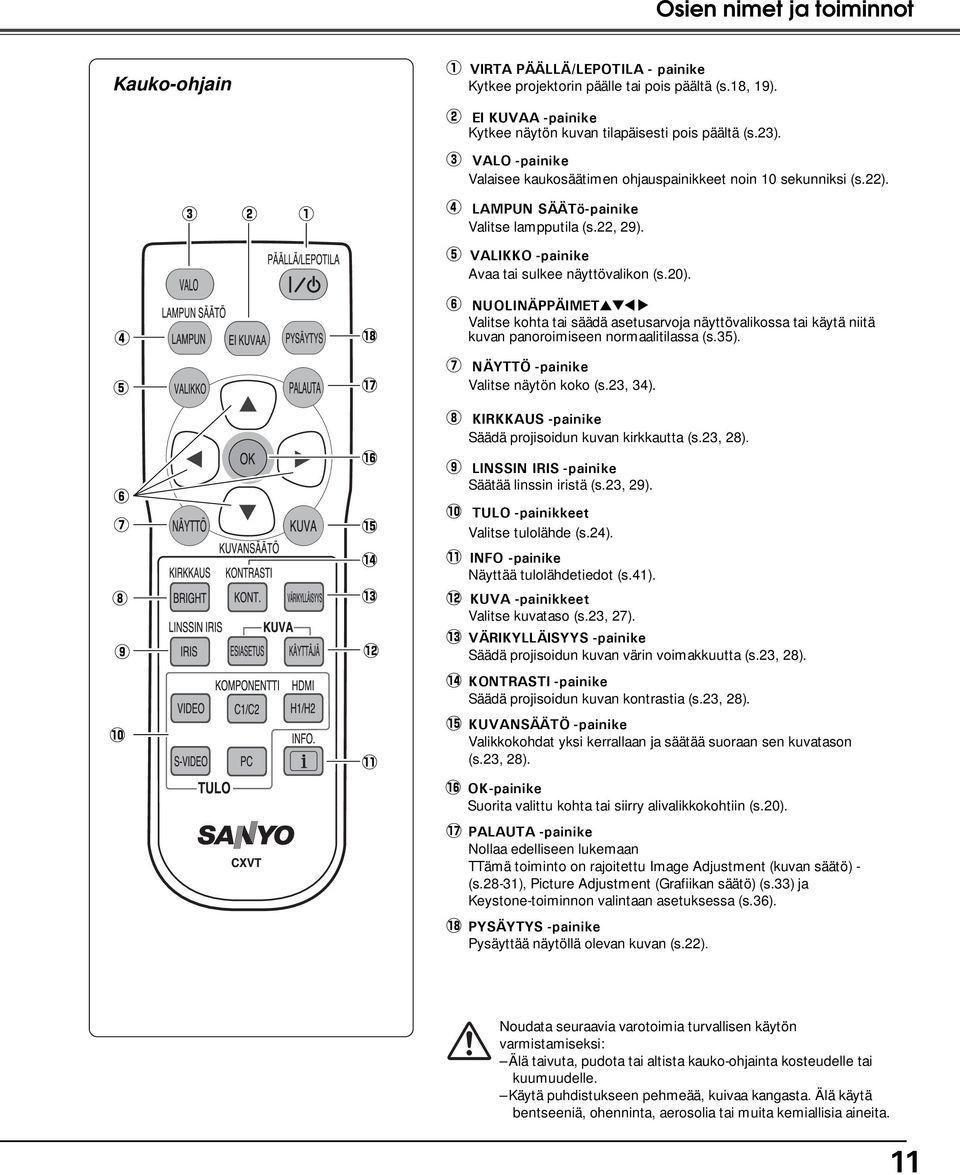

11 Osien nimet ja toiminnot Kauko-ohjain q VIRTA PÄÄLLÄ/LEPOTILA - painike Kytkee projektorin päälle tai pois päältä (s.18, 19). w EI KUVAA -painike Kytkee näytön kuvan tilapäisesti pois päältä (s.23). e VALO -painike Valaisee kaukosäätimen ohjauspainikkeet noin 10 sekunniksi (s.22). e w q r LAMPUN SÄÄTö-painike Valitse lampputila (s.22, 29). t VALIKKO -painike Avaa tai sulkee näyttövalikon (s.20). r t y u i o!0!8!7!6!5!4!3!2!1 y NUOLINÄPPÄIMETed7 8 Valitse kohta tai säädä asetusarvoja näyttövalikossa tai käytä niitä kuvan panoroimiseen normaalitilassa (s.35). u NÄYTTÖ -painike Valitse näytön koko (s.23, 34). i KIRKKAUS -painike Säädä projisoidun kuvan kirkkautta (s.23, 28). o LINSSIN IRIS -painike Säätää linssin iristä (s.23, 29).!0 TULO -painikkeet Valitse tulolähde (s.24).!1 INFO -painike Näyttää tulolähdetiedot (s.41).!2 KUVA -painikkeet Valitse kuvataso (s.23, 27).!3 VÄRIKYLLÄISYYS -painike Säädä projisoidun kuvan värin voimakkuutta (s.23, 28).!4 KONTRASTI -painike Säädä projisoidun kuvan kontrastia (s.23, 28).!5 KUVANSÄÄTÖ -painike Valikkokohdat yksi kerrallaan ja säätää suoraan sen kuvatason (s.23, 28).!6 OK-painike Suorita valittu kohta tai siirry alivalikkokohtiin (s.20).!7 PALAUTA -painike Nollaa edelliseen lukemaan TTämä toiminto on rajoitettu Image Adjustment (kuvan säätö) - (s.28-31), Picture Adjustment (Grafiikan säätö) (s.33) ja Keystone-toiminnon valintaan asetuksessa (s.36).!8 PYSÄYTYS -painike Pysäyttää näytöllä olevan kuvan (s.22). Noudata seuraavia varotoimia turvallisen käytön varmistamiseksi: Älä taivuta, pudota tai altista kauko-ohjainta kosteudelle tai kuumuudelle. Käytä puhdistukseen pehmeää, kuivaa kangasta. Älä käytä bentseeniä, ohenninta, aerosolia tai muita kemiallisia aineita. 11

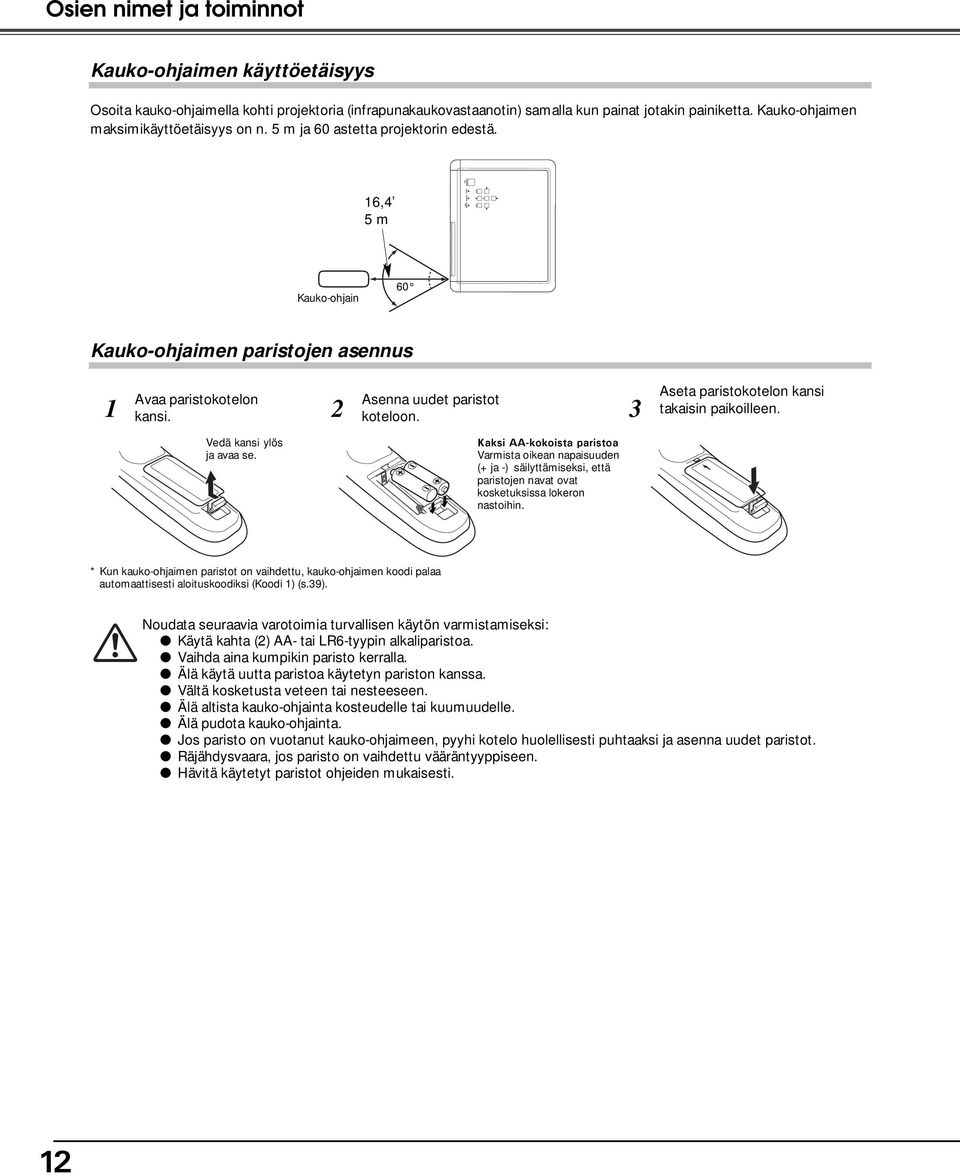

12 Osien nimet ja toiminnot Kauko-ohjaimen käyttöetäisyys Osoita kauko-ohjaimella kohti projektoria (infrapunakaukovastaanotin) samalla kun painat jotakin painiketta. Kauko-ohjaimen maksimikäyttöetäisyys on n. 5 m ja 60 astetta projektorin edestä. 16,4 5 m Kauko-ohjain 60 Kauko-ohjaimen paristojen asennus Avaa paristokotelon kansi. Asenna uudet paristot koteloon. Aseta paristokotelon kansi takaisin paikoilleen. Vedä kansi ylös ja avaa se. Kaksi AA-kokoista paristoa Varmista oikean napaisuuden (+ ja -) säilyttämiseksi, että paristojen navat ovat kosketuksissa lokeron nastoihin. * Kun kauko-ohjaimen paristot on vaihdettu, kauko-ohjaimen koodi palaa automaattisesti aloituskoodiksi (Koodi 1) (s.39). Noudata seuraavia varotoimia turvallisen käytön varmistamiseksi: Käytä kahta (2) AA- tai LR6-tyypin alkaliparistoa. Vaihda aina kumpikin paristo kerralla. Älä käytä uutta paristoa käytetyn pariston kanssa. Vältä kosketusta veteen tai nesteeseen. Älä altista kauko-ohjainta kosteudelle tai kuumuudelle. Älä pudota kauko-ohjainta. Jos paristo on vuotanut kauko-ohjaimeen, pyyhi kotelo huolellisesti puhtaaksi ja asenna uudet paristot. Räjähdysvaara, jos paristo on vaihdettu vääräntyyppiseen. Hävitä käytetyt paristot ohjeiden mukaisesti. 12

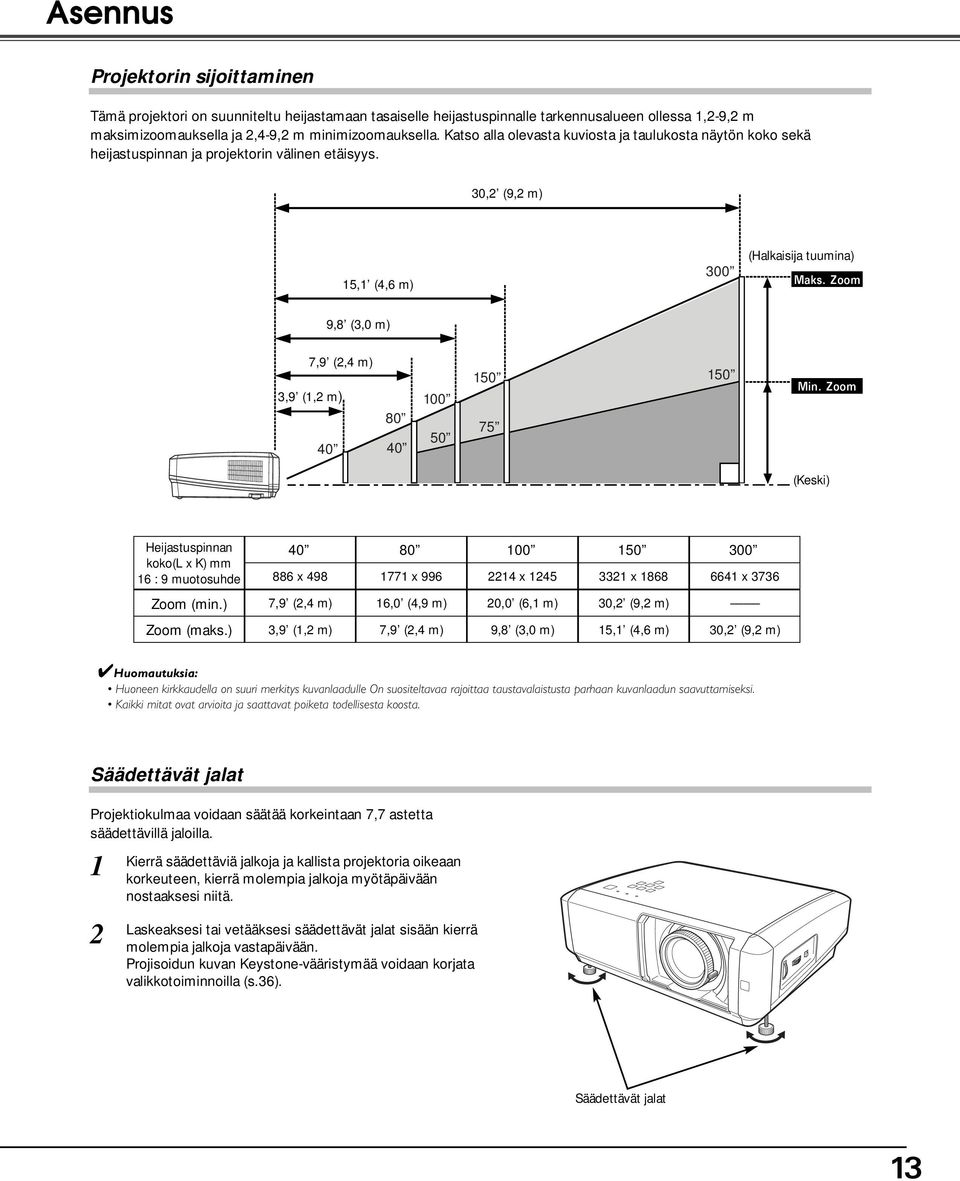

13 Asennus Projektorin sijoittaminen Tämä projektori on suunniteltu heijastamaan tasaiselle heijastuspinnalle tarkennusalueen ollessa 1,2-9,2 m maksimizoomauksella ja 2,4-9,2 m minimizoomauksella. Katso alla olevasta kuviosta ja taulukosta näytön koko sekä heijastuspinnan ja projektorin välinen etäisyys. 30,2 (9,2 m) 15,1 (4,6 m) 300 (Halkaisija tuumina) Maks. Zoom 9,8 (3,0 m) 7,9 (2,4 m) 3,9 (1,2 m) Min. Zoom (Keski) Heijastuspinnan koko(l x K) mm 16 : 9 muotosuhde x x x x x 3736 Zoom (min.) 7,9 (2,4 m) 16,0 (4,9 m) 20,0 (6,1 m) 30,2 (9,2 m) - Zoom (maks.) 3,9 (1,2 m) 7,9 (2,4 m) 9,8 (3,0 m) 15,1 (4,6 m) 30,2 (9,2 m) Huomautuksia: Huoneen kirkkaudella on suuri merkitys kuvanlaadulle On suositeltavaa rajoittaa taustavalaistusta parhaan kuvanlaadun saavuttamiseksi. Kaikki mitat ovat arvioita ja saattavat poiketa todellisesta koosta. Säädettävät jalat Projektiokulmaa voidaan säätää korkeintaan 7,7 astetta säädettävillä jaloilla. 1 Kierrä säädettäviä jalkoja ja kallista projektoria oikeaan korkeuteen, kierrä molempia jalkoja myötäpäivään nostaaksesi niitä. 2 Laskeaksesi tai vetääksesi säädettävät jalat sisään kierrä molempia jalkoja vastapäivään. Projisoidun kuvan Keystone-vääristymää voidaan korjata valikkotoiminnoilla (s.36). Säädettävät jalat 13

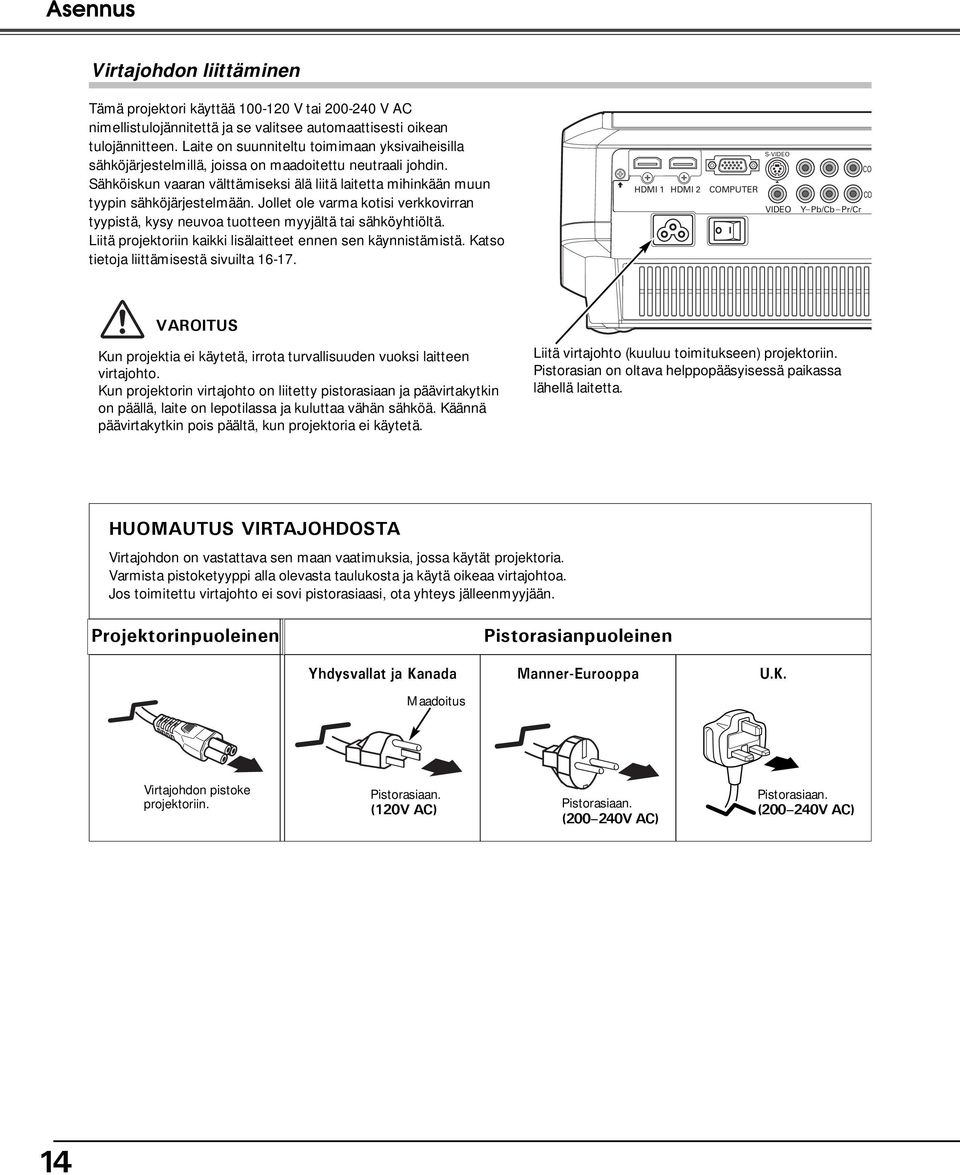

14 Asennus Virtajohdon liittäminen Tämä projektori käyttää V tai V AC nimellistulojännitettä ja se valitsee automaattisesti oikean tulojännitteen. Laite on suunniteltu toimimaan yksivaiheisilla sähköjärjestelmillä, joissa on maadoitettu neutraali johdin. Sähköiskun vaaran välttämiseksi älä liitä laitetta mihinkään muun tyypin sähköjärjestelmään. Jollet ole varma kotisi verkkovirran tyypistä, kysy neuvoa tuotteen myyjältä tai sähköyhtiöltä. Liitä projektoriin kaikki lisälaitteet ennen sen käynnistämistä. Katso tietoja liittämisestä sivuilta HDMI 1 HDMI 2 COMPUTER S-VIDEO VIDEO Y Pb/Cb Pr/Cr CO CO VAROITUS Kun projektia ei käytetä, irrota turvallisuuden vuoksi laitteen virtajohto. Kun projektorin virtajohto on liitetty pistorasiaan ja päävirtakytkin on päällä, laite on lepotilassa ja kuluttaa vähän sähköä. Käännä päävirtakytkin pois päältä, kun projektoria ei käytetä. Liitä virtajohto (kuuluu toimitukseen) projektoriin. Pistorasian on oltava helppopääsyisessä paikassa lähellä laitetta. HUOMAUTUS VIRTAJOHDOSTA Virtajohdon on vastattava sen maan vaatimuksia, jossa käytät projektoria. Varmista pistoketyyppi alla olevasta taulukosta ja käytä oikeaa virtajohtoa. Jos toimitettu virtajohto ei sovi pistorasiaasi, ota yhteys jälleenmyyjään. Projektorinpuoleinen Pistorasianpuoleinen Yhdysvallat ja Kanada Manner-Eurooppa U.K. Maadoitus Virtajohdon pistoke projektoriin. Pistorasiaan. (120V AC) Pistorasiaan. ( V AC) Pistorasiaan. ( V AC) 14

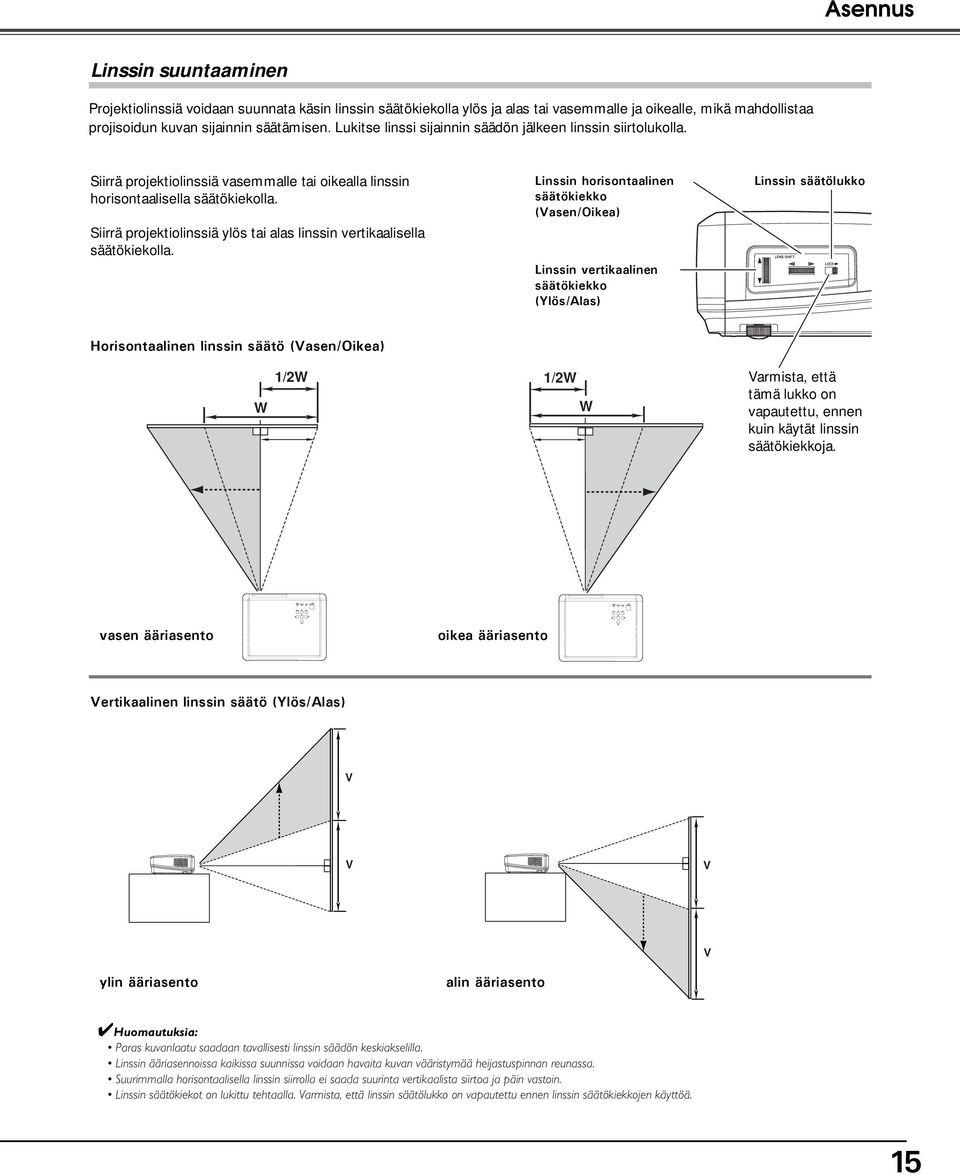

15 Asennus Linssin suuntaaminen Projektiolinssiä voidaan suunnata käsin linssin säätökiekolla ylös ja alas tai vasemmalle ja oikealle, mikä mahdollistaa projisoidun kuvan sijainnin säätämisen. Lukitse linssi sijainnin säädön jälkeen linssin siirtolukolla. Siirrä projektiolinssiä vasemmalle tai oikealla linssin horisontaalisella säätökiekolla. Siirrä projektiolinssiä ylös tai alas linssin vertikaalisella säätökiekolla. Linssin horisontaalinen säätökiekko (Vasen/Oikea) Linssin vertikaalinen säätökiekko (Ylös/Alas) Linssin säätölukko Horisontaalinen linssin säätö (Vasen/Oikea) W 1/2W 1/2W W Varmista, että tämä lukko on vapautettu, ennen kuin käytät linssin säätökiekkoja. vasen ääriasento oikea ääriasento Vertikaalinen linssin säätö (Ylös/Alas) V V V V ylin ääriasento alin ääriasento Huomautuksia: Paras kuvanlaatu saadaan tavallisesti linssin säädön keskiakselilla. Linssin ääriasennoissa kaikissa suunnissa voidaan havaita kuvan vääristymää heijastuspinnan reunassa. Suurimmalla horisontaalisella linssin siirrolla ei saada suurinta vertikaalista siirtoa ja päin vastoin. Linssin säätökiekot on lukittu tehtaalla. Varmista, että linssin säätölukko on vapautettu ennen linssin säätökiekkojen käyttöä. 15

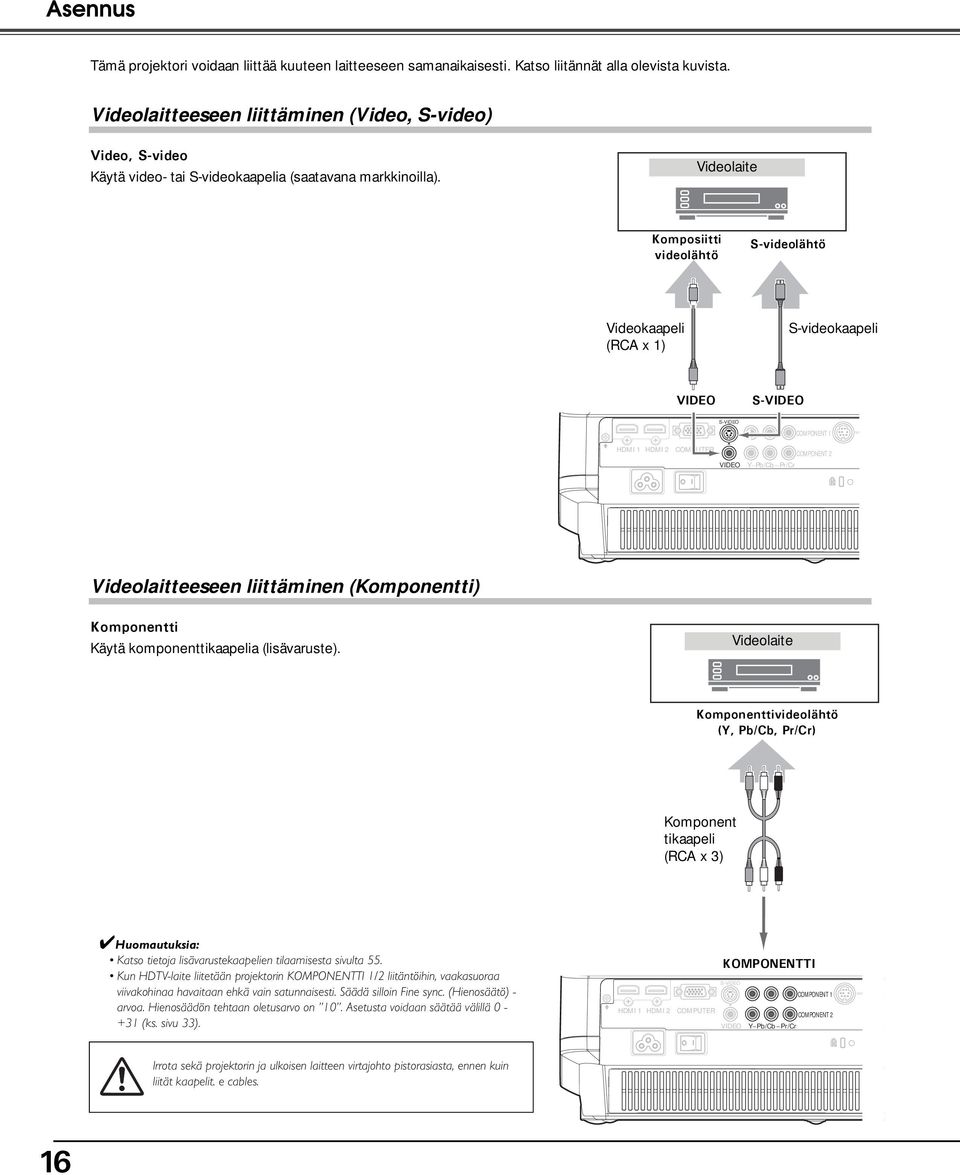

16 Asennus Tämä projektori voidaan liittää kuuteen laitteeseen samanaikaisesti. Katso liitännät alla olevista kuvista. Videolaitteeseen liittäminen (Video, S-video) Video, S-video Käytä video- tai S-videokaapelia (saatavana markkinoilla). Videolaite Komposiitti videolähtö S-videolähtö Videokaapeli (RCA x 1) S-videokaapeli VIDEO S-VIDEO S-VIDEO COMPONENT 1 SERVICEPOR HDMI 1 HDMI 2 COMPUTER VIDEO Y Pb/Cb Pr/Cr COMPONENT 2 Videolaitteeseen liittäminen (Komponentti) Komponentti Käytä komponenttikaapelia (lisävaruste). Videolaite Komponenttivideolähtö (Y, Pb/Cb, Pr/Cr) Komponent tikaapeli (RCA x 3) Huomautuksia: Katso tietoja lisävarustekaapelien tilaamisesta sivulta 55. Kun HDTV-laite liitetään projektorin KOMPONENTTI 1/2 liitäntöihin, vaakasuoraa viivakohinaa havaitaan ehkä vain satunnaisesti. Säädä silloin Fine sync. (Hienosäätö) - arvoa. Hienosäädön tehtaan oletusarvo on 10. Asetusta voidaan säätää välillä (ks. sivu 33). HDMI 1 HDMI 2 COMPUTER KOMPONENTTI S-VIDEO VIDEO Y Pb/Cb Pr/Cr COMPONENT 1 COMPONENT 2 SERVICEPORT Irrota sekä projektorin ja ulkoisen laitteen virtajohto pistorasiasta, ennen kuin liität kaapelit. e cables. 16

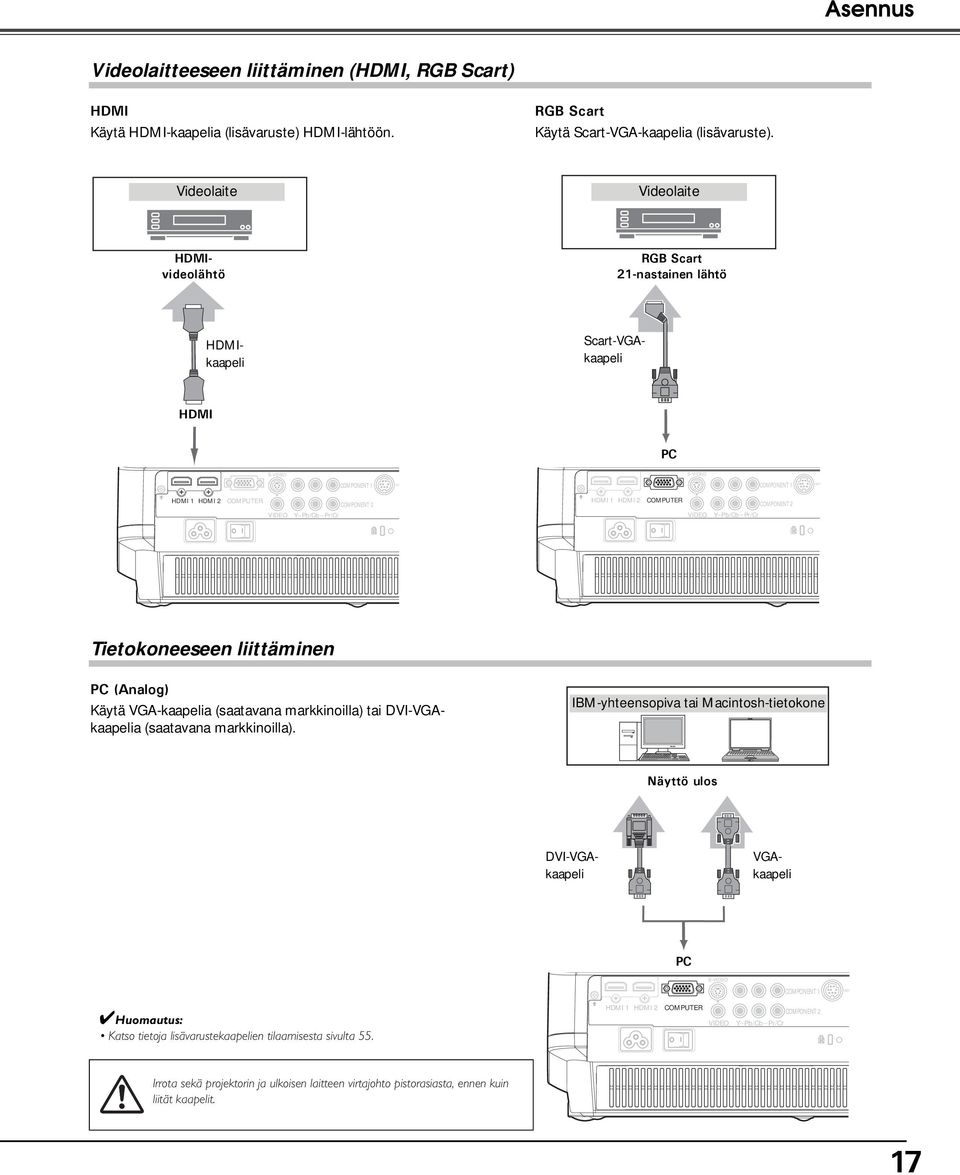

17 Asennus Videolaitteeseen liittäminen (HDMI, RGB Scart) HDMI Käytä HDMI-kaapelia (lisävaruste) HDMI-lähtöön. RGB Scart Käytä Scart-VGA-kaapelia (lisävaruste). Videolaite Videolaite HDMIkaapeli HDMIvideolähtö RGB Scart 21-nastainen lähtö Scart-VGAkaapeli HDMI PC S-VIDEO S-VIDEO COMPONENT 1 SERVICE COMPONENT 1 SERVICEPORT HDMI 1 HDMI 2 COMPUTER VIDEO Y Pb/Cb Pr/Cr COMPONENT 2 HDMI 1 HDMI 2 COMPUTER VIDEO Y Pb/Cb Pr/Cr COMPONENT 2 Tietokoneeseen liittäminen PC (Analog) Käytä VGA-kaapelia (saatavana markkinoilla) tai DVI-VGAkaapelia (saatavana markkinoilla). IBM-yhteensopiva tai Macintosh-tietokone Näyttö ulos DVI-VGAkaapeli VGAkaapeli PC S-VIDEO COMPONENT 1 SERVICEPORT Huomautus: Katso tietoja lisävarustekaapelien tilaamisesta sivulta 55. HDMI 1 HDMI 2 COMPUTER VIDEO Y Pb/Cb Pr/Cr COMPONENT 2 Irrota sekä projektorin ja ulkoisen laitteen virtajohto pistorasiasta, ennen kuin liität kaapelit. 17

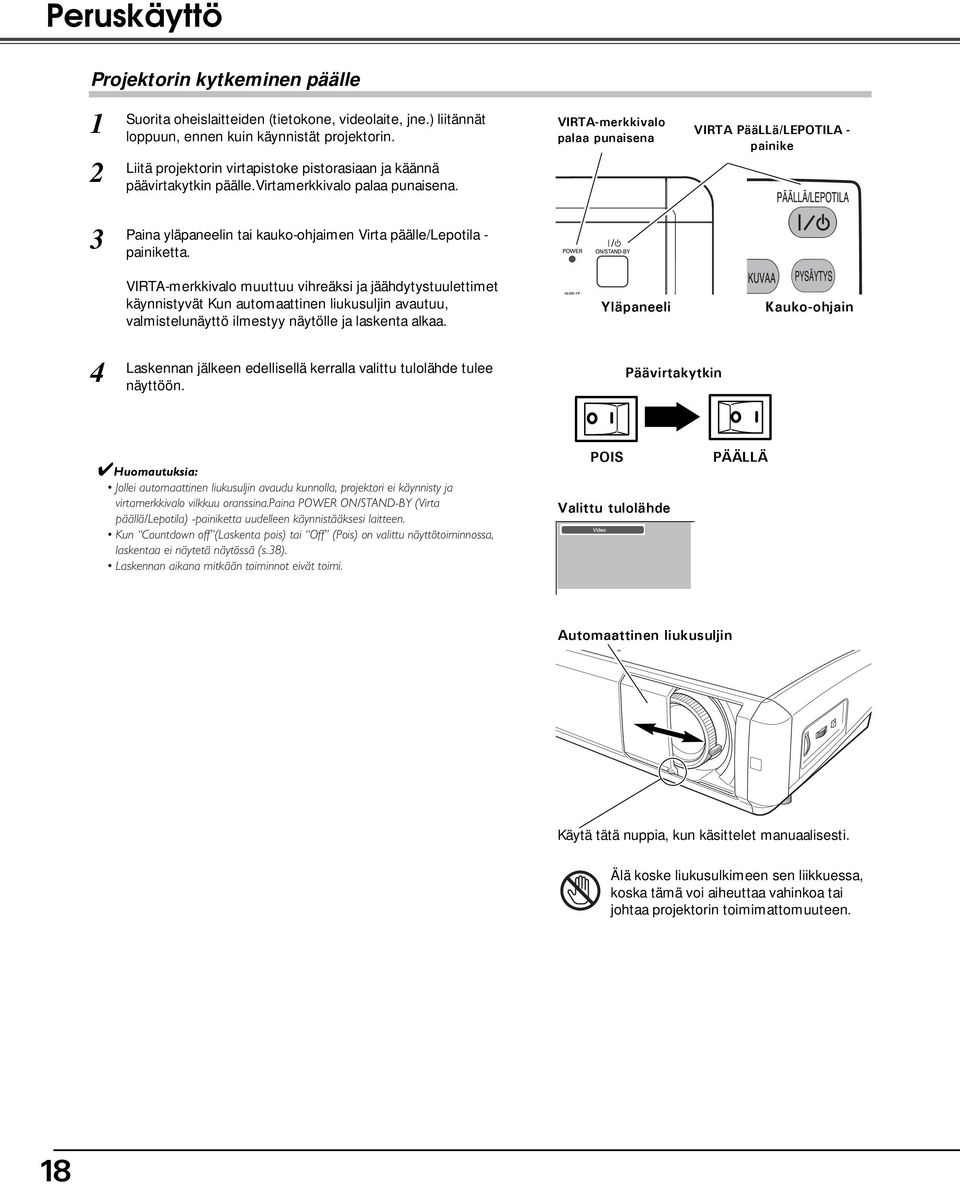

18 Peruskäyttö Projektorin kytkeminen päälle 1 2 Suorita oheislaitteiden (tietokone, videolaite, jne.) liitännät loppuun, ennen kuin käynnistät projektorin. Liitä projektorin virtapistoke pistorasiaan ja käännä päävirtakytkin päälle.virtamerkkivalo palaa punaisena. VIRTA-merkkivalo palaa punaisena VIRTA PääLLä/LEPOTILA - painike 3 Paina yläpaneelin tai kauko-ohjaimen Virta päälle/lepotila - painiketta. VIRTA-merkkivalo muuttuu vihreäksi ja jäähdytystuulettimet käynnistyvät Kun automaattinen liukusuljin avautuu, valmistelunäyttö ilmestyy näytölle ja laskenta alkaa. Yläpaneeli Kauko-ohjain 4 Laskennan jälkeen edellisellä kerralla valittu tulolähde tulee näyttöön. Päävirtakytkin Huomautuksia: Jollei automaattinen liukusuljin avaudu kunnolla, projektori ei käynnisty ja virtamerkkivalo vilkkuu oranssina.paina POWER ON/STAND-BY (Virta päällä/lepotila) -painiketta uudelleen käynnistääksesi laitteen. Kun Countdown off (Laskenta pois) tai Off (Pois) on valittu näyttötoiminnossa, laskentaa ei näytetä näytössä (s.38). Laskennan aikana mitkään toiminnot eivät toimi. POIS Valittu tulolähde PÄÄLLÄ Automaattinen liukusuljin Käytä tätä nuppia, kun käsittelet manuaalisesti. Älä koske liukusulkimeen sen liikkuessa, koska tämä voi aiheuttaa vahinkoa tai johtaa projektorin toimimattomuuteen. 18

19 Peruskäyttö Projektorin kytkeminen pois päältä 1 Paina yläpaneelin tai kauko-ohjaimen POWER ON/STAND-BY (Virta päälle/lepotila) -painiketta. Virta pois? ilmestyy näyttöön. Paina POWER ON/STAND-BY (Virta päälle/lepotila) -painiketta uudelleen sammuttaaksesi projektorin. (Kun Virta pois -vahvistustoiminto on asetettu tilaan Pois, projektori voidaan sammuttaa ilman varmistusviestiä. (Katso Virta pois -vahvistus sivulta 38.) Automaattinen likusuljin sulkeutuu ja VIRTA-merkkivalo alkaa vilkkua punaisena. Vilkkuminen jatkuu noin 60 sekuntia jäähdytystuulettimien pysyessä päällä. Virta pois? häviää näkyvistä 4:ssä sekunnissa. 2 Kun projektori on jäähtynyt riittävästi, jotta sen voi käynnistää uudelleen, VIRTA-merkkivalo muuttuu punaiseksi. Sen jälkeen voit kääntää päävirtakytkimen pois päältä ja irrottaa virtapistokkeen. PIDENTÄÄKSESI LAMPUN KÄYTTÖIKÄÄ ODOTA PROJEKTORIN PÄÄLLE KÄÄNNETTYÄSI VÄHINTÄÄN VIISI (5) MINUUTTIA ENNEN KUIN SAMMUTAT SEN. ÄLÄ IRROTA VIRTAPISTOKETTA TUULETTIMIEN OLLESSA KÄYNNISSÄ TAI ENNEN KUIN VIRTAMERKKIVALO LAKKAA VILKKUMASTA. MUUSSA TAPAUKSESSA LAMPUN KÄYTTÖIKÄ LYHENEE. Huomautuksia: Jos automaattinen liukusuljin suljetaan käytön aikana, projektori sammuu turvallisuuden vuoksi automaattisesti. Varmista, että suljet projektorin painamalla käytön jälkeen yläpaneelin tai kauko-ohjaimen POWER ON/STAND-BY (Virta päälle/lepotila) -painiketta. Kun virtamerkkivalo vilkkuu, lamppu jäähtyy, eikä projektoria voi käynnistää. Odota kunnes virtamerkkivalo muuttuu punaiseksi, jolloin projektorin voi käynnistää uudelleen. Älä käytä projektoria jatkuvasti ilman taukoa. Jatkuva käyttö voi lyhentää lampun käyttöikää. Sammuta projektori ja anna sen olla käyttämättömänä noin tunti 24 tunnissa. Jäähdytystuulettimien käyntinopeus muuttuu projektorin sisällä olevan lämpötilan mukaan. Jos Varoitusmerkkivalo vilkkuu tai palaa punaisena, katso Varoitusmerkkivalo sivulla 42. Älä aseta projektoria säilytyskoteloon, ennen kuin se on jäähtynyt riittävästi. 19

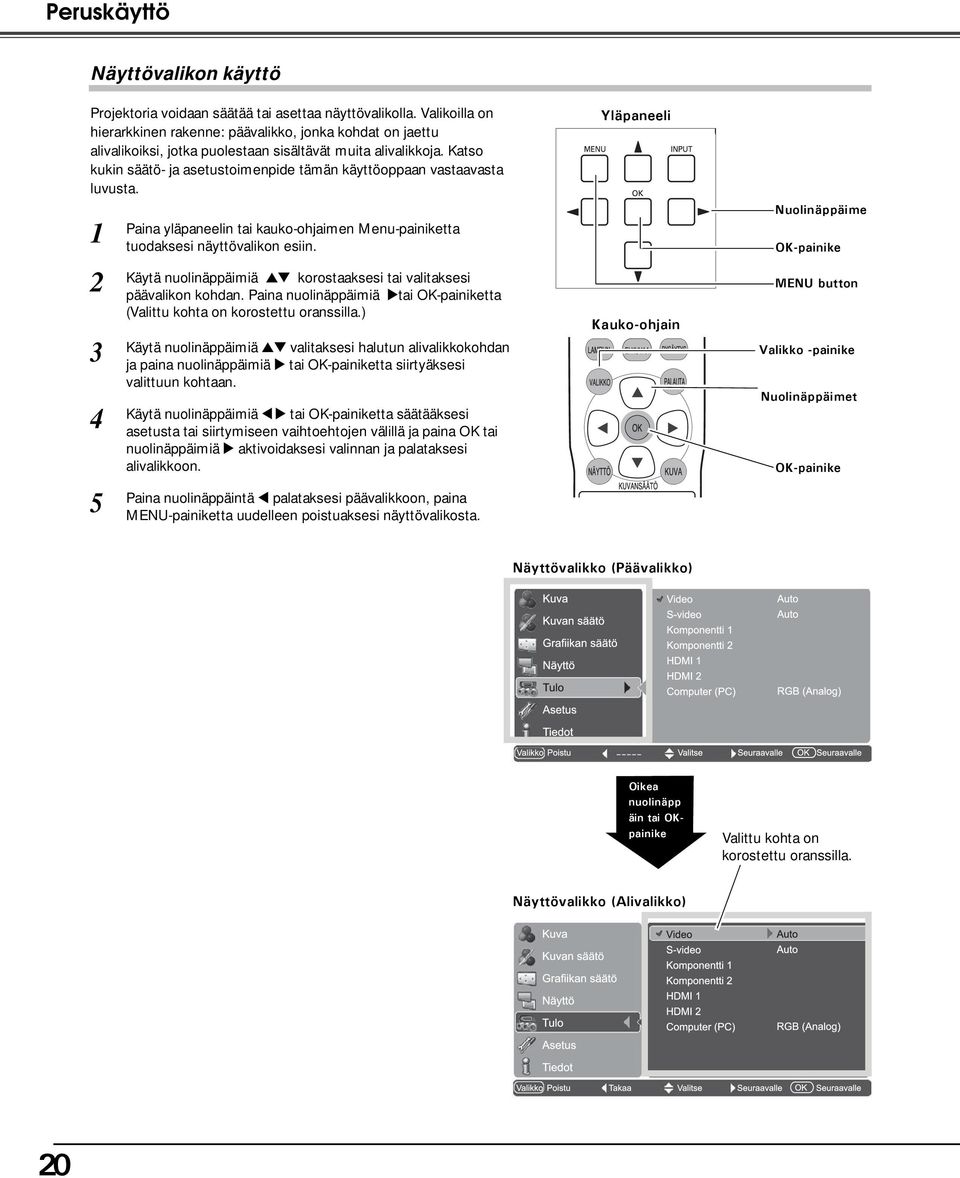

20 Peruskäyttö Näyttövalikon käyttö Projektoria voidaan säätää tai asettaa näyttövalikolla. Valikoilla on hierarkkinen rakenne: päävalikko, jonka kohdat on jaettu alivalikoiksi, jotka puolestaan sisältävät muita alivalikkoja. Katso kukin säätö- ja asetustoimenpide tämän käyttöoppaan vastaavasta luvusta Paina yläpaneelin tai kauko-ohjaimen Menu-painiketta tuodaksesi näyttövalikon esiin. Käytä nuolinäppäimiä ed korostaaksesi tai valitaksesi päävalikon kohdan. Paina nuolinäppäimiä 8tai OK-painiketta (Valittu kohta on korostettu oranssilla.) Käytä nuolinäppäimiä ed valitaksesi halutun alivalikkokohdan ja paina nuolinäppäimiä 8 tai OK-painiketta siirtyäksesi valittuun kohtaan. Käytä nuolinäppäimiä 7 8 tai OK-painiketta säätääksesi asetusta tai siirtymiseen vaihtoehtojen välillä ja paina OK tai nuolinäppäimiä 8 aktivoidaksesi valinnan ja palataksesi alivalikkoon. Paina nuolinäppäintä 7 palataksesi päävalikkoon, paina MENU-painiketta uudelleen poistuaksesi näyttövalikosta. Yläpaneeli Kauko-ohjain Nuolinäppäime OK-painike MENU button Valikko -painike Nuolinäppäimet OK-painike Näyttövalikko (Päävalikko) Oikea nuolinäpp äin tai OKpainike Valittu kohta on korostettu oranssilla. Näyttövalikko (Alivalikko) 20

21 Peruskäyttö Valikko ja sen toiminnot Katso yksityiskohtaiset tiedot valikon sisällöstä kohdasta Valikkopuu sivuilla Päävalikko Alivalikko q w e r t y u i q Kuva Valitse kuvataso seuraavista: Brilliant cinema, Kreatiivinen elokuva, Aito elokuva, Luonnollinen, Elävä, Dynaaminen, Eloisa ja Käyttäjän kuva 1-4 (s.27). w Kuvan säätö Säädä kirkkautta, kontrastia, värikylläisyyttä, sävyä, värilämpötilaa, valkotasapainoa (R/G/B), terävyyttä, Lampun säätöä, gammaa, progressiivisuutta, linssin iristä, edistynyttä valikkoa, nollausta ja tallennusta (s.28-32). e Grafiikan säätö Valitse yliskannaus, horisontaalinen, vertikaalinen, automaattinen säätö, hienosäätö ja kokonaispistemäärä säätääksesi parametrit vastaamaan tulosignaalimuotoa (s.33). r Näyttö Aseta näytön koko, valitse kohdista Täysi, Täysi leveys, Zoom, Tekstitetty, Normaali, Normaali tarkka, Luonnollinen laaja 1 ja Luonnollinen laaja 2 (s.34-35). t Tulo Valitse tulolähde kohdista Video, S-video, Komponentti 1, Komponentti 2, HDMI 1, HDMI 2 ja PC. Valitse videojärjestelmä video- ja S-videotuloille kohdista Auto, PAL, SECAM, NTSC, NTSC4.43, PAL-M ja PAL-N (s.24-26). y Asetus Change various settings; Language, Advanced menu, Menu position, Keystone, Mounting, Rear, HDMI setup, Background, Display, Logo, Power off confirmation, Capture, Power management, Remote control, Shutter demo, Cleaning, Panel adjustment, Highland, Lamp counter reset, and Factory default (s.36 40). u Tiedot Näyttää tulolähdetiedot: Signaali, H-tahdistuksen taajuus, V-tahdistuksen taajuus, Kuvatila, Näyttökoko, Tulolähde sekä heijastetun näytön lampun tila ja Lampun aika (s.41). i Ohjain Näytetään näppäintoiminto. 21

22 Peruskäyttö Zoomin ja tarkennuksen säätö Kierrä zoom-vipua zoomataksesi sisään ja ulos. Kierrä tarkennusrengasta tarkentaaksesi kuvaa. Zoom-vipu Tarkennusrengas Kauko-ohjaimen käyttö On suositeltavaa käyttää kauko-ohjainta joihinkin usein käytettyihin toimintoihin. Yhden painikkeen painaminen mahdollistaa halutun toiminnon nopeasti tarvitsematta avata näyttövalikkoa. VALO -painike Paina LIGHT (Valo) -painiketta valaistaksesi kauko-ohjaimen painikkeet. Valo sammuu automaattisesti, kun mitään kaukoohjaimen painiketta ei ole painettu 10 sekuntiin. PYSÄYTYS -painike Paina FREEZE (Pysäytys) -painiketta pysäyttääksesi näytöllä olevan kuvan. Paina pysäytyspainiketta tai mitä tahansa muuta painiketta jatkaaksesi esitystä. VALO - painike LAMPUN SÄÄTÖ - painike Kauko-ohjain Pysäytys - painike LAMPUN SÄÄTÖ -painike Paina LAMP CONTROL (Lampun säätö) -painiketta valitaksesi lampun tilan muuttaaksesi näytön kirkkautta. Normaali...Normaali kirkkaus Auto Kirkkaus tulosignaalin mukaisena. Auto Vähemmän kirkas ja matalampi ääni kuin Auto 1:ssä. Eco Vähäisempi kirkkaus vähentää lampun virrankulutusta. Lampun tila vaihtuu automaattisesti Eco -tilaan, kun signaalituloa ei ole. Huomautus: Katso seuraavalta sivulta muiden painikkeiden kuvaukset. 22

23 Peruskäyttö NÄYTTÖ -painike Paina SCREEN (Näyttö) -painiketta valitaksesi haluamasi näyttökoon. Katso yksityiskohdat sivulta 34. Kauko-ohjain EI KUVAA painike EI KUVAA -painike Paina NO SHOW (Ei kuvaa) -painiketta sammuttaaksesi kuvan. Paina NO SHOW (Ei kuvaa) -painiketta tai jotakin muuta painiketta palataksesi normaalitilaan. PALAUTA -painike Paina RESET (Palauta) -painiketta nollataksesi säädetyt tiedot. Kaikki säädöt palautuvat aikaisempiin arvoihinsa. Kun päävalikon kohta on valittu, sen kaikki alivalikkokohdat nollautuvat, tai kun alivalikon kohta on valittu, vain valittu kohta nollautuu. Tämä toiminto on rajoitettu Kuvan säätö - (s.28-32), Grafiikan säätö - (s. 33) ja Keystone-toiminnon valintaan asetusvalikossa (s.36). NÄYTTÖ -painike KIRKKAUS - painike LINSSIN IRIS - painike PALAUTA -painike KUVANSÄÄTÖ painike KONTRASTI painike VÄRIKYLLÄISYYS painike KUVA painikkeet KUVANSÄÄTÖ -painike Painamalla IMAGE ADJ. (Kuvansäätö) -painiketta saat esiin kuvansäätöpalkin valikkokohdat yksi kerrallaan ja säätääksesi suoraan valittua kohtaa. Katso yksityiskohdat sivulta 28. Huomautus: Katso edelliseltä sivulta muiden painikkeiden kuvaukset. KIRKKAUS -painike Painamalla BRIGHTNESS (Kirkkaus) -painiketta saat esiin kirkkaudensäätöpalkin ja voit säätää nuolinäppäimillä 7 8 asetusarvoa. Paina MENU-painiketta säädön jälkeen. Katso yksityiskohdat sivulta 28. KONTRASTI -painike Painamalla CONTRAST (Kontrasti) -painiketta saat esiin kontrastinsäätöpalkin ja voit säätää nuolinäppäimillä 7 8 asetusarvoa. Paina MENU-painiketta säädön jälkeen. Katso yksityiskohdat sivulta 28. No Show (Ei kuvaa) häviää näkyvistä 4:ssä sekunnissa. VÄRIKYLLÄISYYS -painike Painamalla COLOR (Värikylläisyys) -painiketta saat esiin värikylläisyyden säätöpalkin ja voit säätää nuolinäppäimillä 78asetusarvoa. Paina MENU-painiketta säädön jälkeen. Katso yksityiskohdat sivulta 28. LINSSIN IRIS -painike Painamalla LENS IRIS (Linssin iris) -painiketta saat esiin linssin iris - säätöpalkin ja voit säätää nuolinäppäimillä 7 8 asetusarvoa. Paina MENU-painiketta säädön jälkeen. Katso yksityiskohdat sivulta 29. KUVA -painikkeet Paina IMAGE (Kuva) -painikkeita (PRESET (Esiasetus) tai USER (Käyttäjä)) valitaksesi näytölle haluamasi kuvatilan. Katso yksityiskohdat sivulta 27. Huomautus: Jos painat OK-painiketta säädettyäsi kutakin Image adj. (Kuvan säätö) - valikkokohtaa, palataan päävalikkoon. 23

24 Tulo Tulolähde ja järjestelmän valinta Paina yläpaneelin INPUT (Tulo) -painiketta tai kauko-ohjaimen INPUT (Tulo) -painikkeita (ks. alla) valitaksesi tulolähteen. Yläpaneeli TULO -painike Video Huomautus: Ennen tulolähteen valintaa näillä painikkeilla jokaiselle tulolle on asetettava valikon avulla oikea signaalimuoto (ks. s.25-26). TULO -painike S-video Komponentti 1 Komponentti 2 HDMI 1 HDMI 2 PC Kauko-ohjaimen INPUT (Tulo) -painikkeet Paina kaukosäätimen VIDEO-, S-VIDEO-, C1/C2-, H1/H2- tai PCpainikkeita tulolähteen mukaan. Kauko-ohjain VIDEO S-VIDEO C1/C2 Kun videosignaali tulee VIDEO-liitäntään, paina VIDEO. Kun videosignaali tulee S-videoliitäntään, paina S-VIDEO. Kun videosignaali tulee Y-Pb/Cb-Pr/Cr -liitäntään, paina C1/C2. Komponentti 1 Komponentti 2 Komponentti 1 TULO -painikkeet H1/H2 PC Kun videosignaali tulee HDMI-liitäntään, paina H1/H2. HDMI 1 HDMI 2 HDMI 1 Kun videosignaali tulee COMPUTER (PC) -liitäntään, paina PC. Huomautus: Kun kytketään HDMI1:n ja HDMI2:n välillä, signaali voi häiriintyä hetkeksi laitteesta riippuen. 24

25 Tulo Valikkokäyttö Käytä nuolinäppäimiä ed valitaksesi halutun Input Menu (tulovalikko) -kohdan ja paina nuolinäppäimiä 8 tai OKpainiketta siirtyäksesi alivalikkokohtiin. nuolinäppäimiä ed valitaksesi haluamasi tulolähteen ja paina OK-painiketta tai nuolinäppäimiä 8 Valittu kohta on merkitty valintamerkillä. Kun Video tai S-video on valittu, paina jotakin nuolinäppäimistä 8 tuodaksesi esiin järjestelmävalikon. Käytä nuolinäppäimiä ed valitaksesi haluamasi järjestelmän ja paina OK-painiketta tai nuolinäppäimiä 8. Kun Computer (PC) tai on valittu, paina jotakin nuolinäppäimistä 8 tuodaksesi esiin Source Select (Lähteen valinta) -valikon. Käytä nuolinäppäimiä ed valitaksesi haluamasi lähteen ja paina OK-painiketta tai nuolinäppäimiä8. Tulovalikko Valittu kohta on merkitty valintamerkillä. Videotulo Paina nuolinäppäintä 8 tuodaksesi esiin järjestelmävalikon. Video tai S-video Kun videosignaali tulee VIDEO- tai S-videoliitäntään, valitse vastaavasti VIDEO tai S-VIDEO. Auto Projektori havaitsee automaattisesti tulevan videojärjestelmän ja säätää toiston optimaaliseksi. Jos videojärjestelmä on PAL-M tai PAL-N, valitse järjestelmä käsin. PAL / SECAM / NTSC / NTSC4.43 / PAL-M / PAL-N Jos projektori ei pysty tuottamaan kunnollista videokuvaa, valitse määrätty lähetyssignaalimuoto kohdista PAL, SECAM, NTSC, NTSC 4.43, PAL-M ja PAL-N. Järjestelmävalikko (Video/S-Video) Käytä nuolinäppäimiä ed valitaksesi haluamasi järjestelmän ja paina OKpainiketta tai nuolinäppäimiä 8. LOPETA Poistu tästä valikosta. Komponentti 1 tai Komponentti 2 Kun videosignaali tulee Y-Pb/Cb-Pr/Cr -liitäntään, valitse Komponentti 1 tai Komponentti 2. Projektori havaitsee automaattisesti tulevan videosignaalin ja säätää toiston optimaaliseksi. 25

26 Tulo HDMI 1 tai HDMI 2 Kun videosignaali tulee HDMI 1 - tai HDMI 2 -liitäntään, valitse vastaavasti HDMI 1 tai HDMI 2. Projektori havaitsee automaattisesti tulevan videosignaalin ja säätää toiston optimaaliseksi. Jos videolaitteen lähtösignaali ja projektorin tulosignaali eivät vastaa toisiaan, et ehkä saa parasta mahdollista laatua olevaa kuvaa. Jos kuvan tummat sävyt ovat epäselviä (liian tummia tai vaaleita), kokeile HDMI setup (HDMI asetus) -kohtaa sivulla 37. Huomautus: Kun kytketään HDMI1:n ja HDMI2:n välillä, signaali voi häiriintyä hetkeksi laitteesta riippuen. PC Kun videosignaali tulee COMPUTER (PC) -liitäntään, valitse Computer. RGB (Analog) RGB (Scart) Kun tulolähde on analoginen ja tulee tietokoneesta, joka on liitetty COMPUTER (PC) -liitäntään, valitse RGB (Analog). Kun tulolähde on Scart ja tulee DVDsoittimesta, joka on liitetty COMPUTER (PC) - liitäntään, valitse RGB (Scart). Projektori virittyy automaattisesti useantyyppisiin tietokoneisiin, jotka perustuvat VGA-, SVGA-, XGA- tai SXGA-järjestelmiin sekä niiden Multi-scan-järjestelmiin ja Auto adj. (Automaattinen säätö) - toimintoon (ks. sivu 33). Jos Computer (PC) on valittu signaalilähteeksi, projektori havaitsee automaattisesti signaalimuodon ja virittyy toistamaan oikean kuvan ilman ylimääräisiä asetuksia. (Tämän projektorin tarjoamat signaalimuodot on näytetty sivulla 53.) PC) -tulo Paina nuolinäppäintä 8 tuodaksesi esiin Source Select (Lähteen valinta) - valikon. Lähteen valinta -valikko Käytä nuolinäppäimiä ed valitaksesi haluamasi lähteen ja paina OK-painiketta tai nuolinäppäimiä 8. Lopeta Poistu tästä valikosta. 26

27 Kuva Kuvatilan valinta Kuvatilan valinta voidaan tehdä kaikille tulolähteille. Suora käyttö Paina kauko-ohjaimen IMAGE (Kuva) -painikkeita (PRESET (Esiasetus) tai USER (Käyttäjä)) valitaksesi haluamasi kuvatilan. Kauko-ohjain Paina PRESET (Esiasetus) -painiketta valitaksesi Brilliant cinema, Kreatiivinen elokuva, Aito elokuva, Luonnollinen, Elävä, Dynaaminen tai eloisa, paina USER (Käyttäjä) -painiketta valitaksesi Käyttäjän kuva 1-4. Valikkokäyttö 1 2 Käytä nuolinäppäimiä ed valitaksesi halutun Input Menu (tulovalikko) -kohdan ja paina nuolinäppäimiä 8 tai OKpainiketta siirtyäksesi alivalikkokohtiin. Käytä nuolinäppäimiä. ed valitaksesi haluamasi kuvatilan ja paina OK-painiketta tai nuolinäppäimiä 8 Valittu kohta on merkitty valintamerkillä. Brilliant cinema Elokuvien katsomiseen kirkkaasti valaistussa tilassa. Kuvavalikko Kuva -painikkeet KUVA -painike Brilliant cinema Kreatiivinen elokuva Aito elokuva Luonnollinen Elävä Dynaaminen oisael Brilliant cinema KÄYTTÄJÄ -painike Käyttäjän kuva 1 Käyttäjän kuva 2 Käyttäjän kuva 3 Käyttäjän kuva 4 Käyttäjän kuva 1 Kreatiivinen elokuva Kontrastisten 3D-kuvien katsomiseen pimeässä huoneessa. Aito elokuva Herkkävärisävyisten ja hienoja värisiirtymiä sisältävien kuvien katsomiseen pimeässä huoneessa. Luonnollinen Alkuperäisiä uskollisesti toistettavien kuvien katseluun ilman projektorin säätöä pimeässä huoneessa. Valittu kuvatila. Elävä Videolähteiden, kuten urheilun tai draaman katsomiseen TVvastaanottimesta kirkkaassa huoneessa kuvan ollessa tarkka ja kontrastipitoinen. Dynaaminen Kontrastipitoisten kuvien katsomiseen kirkkaassa huoneessa. Eloisa Kontrastipitoisten kuvien katsomiseen maksimilaajuudessaan. Käyttäjän kuva 1-4 Käyttäjän esiasettamien kuvatilojen toistoon Image adj.-menu (s.28-32).-(kuvan säätö) -valikossa (s.28-32). Paina nuolinäppäimiä d tai OK-painiketta siirtyäksesi seuraavaan kohtaan. Huomautus: Kuvavalikkoa ei voi käyttää ilman tulosignaalia. 27
