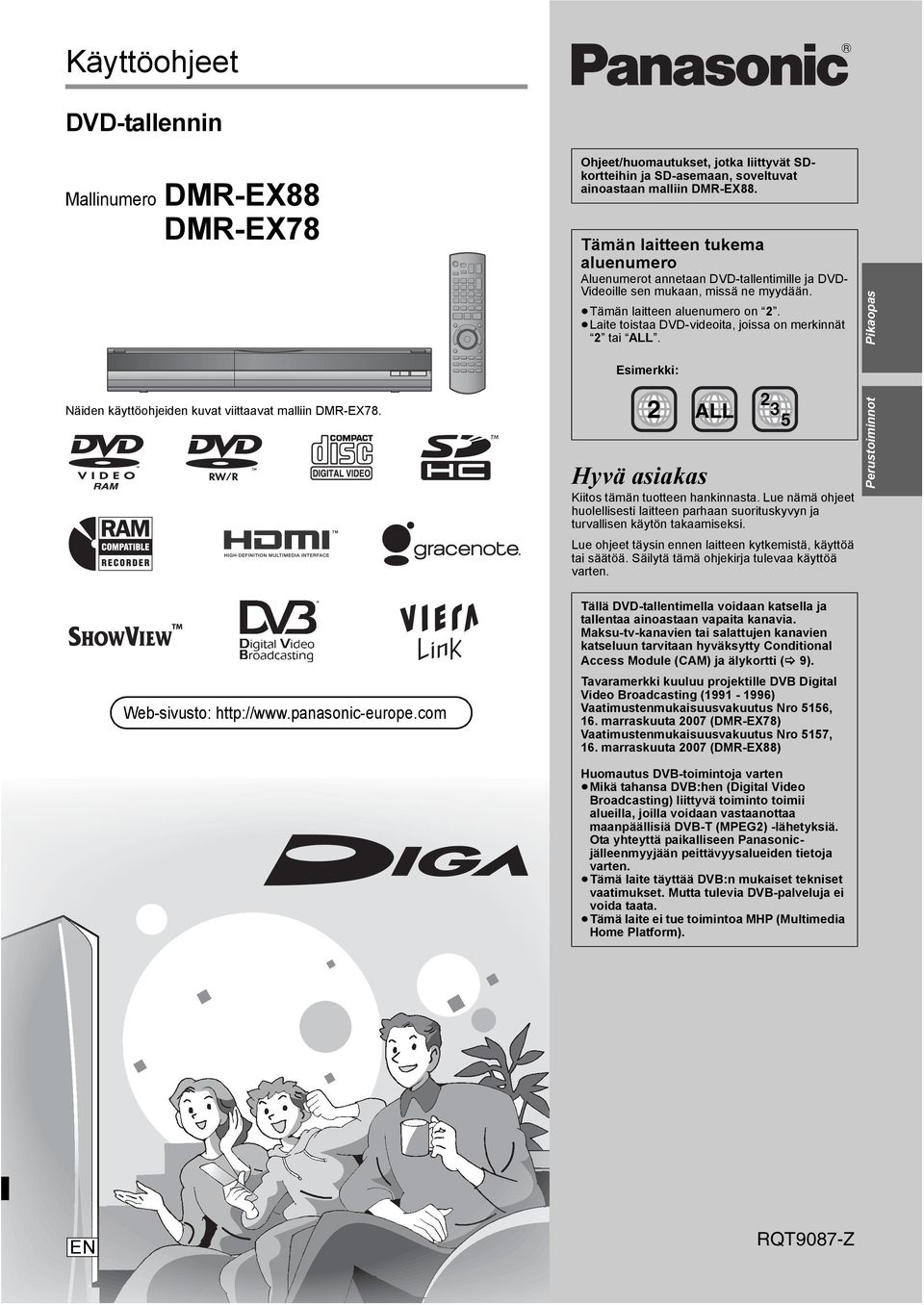

1 Käyttöohjeet DVD-tallennin Mallinumero DMR-EX88 DMR-EX78 Ohjeet/huomautukset, jotka liittyvät SDkortteihin ja SD-asemaan, soveltuvat ainoastaan malliin DMR-EX88. Tämän laitteen tukema aluenumero Aluenumerot annetaan DVD-tallentimille ja DVD- Videoille sen mukaan, missä ne myydään. Tämän laitteen aluenumero on 2. Laite toistaa DVD-videoita, joissa on merkinnät 2 tai ALL. Esimerkki: Pikaopas Näiden käyttöohjeiden kuvat viittaavat malliin DMR-EX78. Web-sivusto: ALL 3 5 Hyvä asiakas Kiitos tämän tuotteen hankinnasta. Lue nämä ohjeet huolellisesti laitteen parhaan suorituskyvyn ja turvallisen käytön takaamiseksi. Lue ohjeet täysin ennen laitteen kytkemistä, käyttöä tai säätöä. Säilytä tämä ohjekirja tulevaa käyttöä varten. Tällä DVD-tallentimella voidaan katsella ja tallentaa ainoastaan vapaita kanavia. Maksu-tv-kanavien tai salattujen kanavien katseluun tarvitaan hyväksytty Conditional Access Module (CAM) ja älykortti ( 9). Tavaramerkki kuuluu projektille DVB Digital Video Broadcasting ( ) Vaatimustenmukaisuusvakuutus Nro 5156, 16. marraskuuta 2007 (DMR-EX78) Vaatimustenmukaisuusvakuutus Nro 5157, 16. marraskuuta 2007 (DMR-EX88) Perustoiminnot Huomautus DVB-toimintoja varten Mikä tahansa DVB:hen (Digital Video Broadcasting) liittyvä toiminto toimii alueilla, joilla voidaan vastaanottaa maanpäällisiä DVB-T (MPEG2) -lähetyksiä. Ota yhteyttä paikalliseen Panasonicjälleenmyyjään peittävyysalueiden tietoja varten. Tämä laite täyttää DVB:n mukaiset tekniset vaatimukset. Mutta tulevia DVB-palveluja ei voida taata. Tämä laite ei tue toimintoa MHP (Multimedia Home Platform). EN -Z

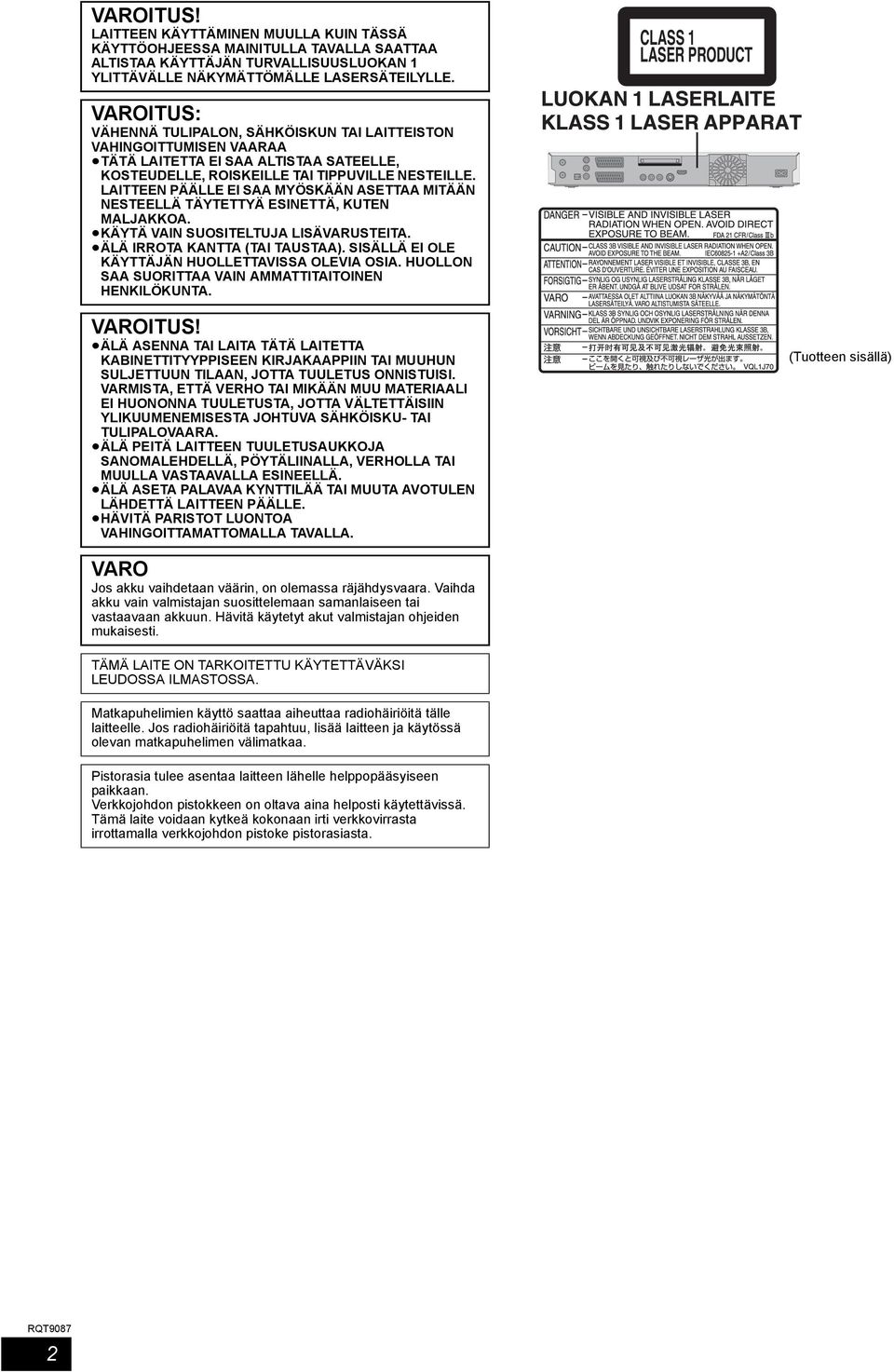

2 VAROITUS! LAITTEEN KÄYTTÄMINEN MUULLA KUIN TÄSSÄ KÄYTTÖOHJEESSA MAINITULLA TAVALLA SAATTAA ALTISTAA KÄYTTÄJÄN TURVALLISUUSLUAN 1 YLITTÄVÄLLE NÄKYMÄTTÖMÄLLE LASERSÄTEILYLLE. CLASS 1 LASER PRODUCT VAROITUS: VÄHENNÄ TULIPALON, SÄHKÖISKUN TAI LAITTEISTON VAHINGOITTUMISEN VAARAA TÄTÄ LAITETTA EI SAA ALTISTAA SATEELLE, KOSTEUDELLE, ROISKEILLE TAI TIPPUVILLE NESTEILLE. LAITTEEN PÄÄLLE EI SAA MYÖSKÄÄN ASETTAA MITÄÄN NESTEELLÄ TÄYTETTYÄ ESINETTÄ, KUTEN MALJAKKOA. KÄYTÄ VAIN SUOSITELTUJA LISÄVARUSTEITA. ÄLÄ IRROTA KANTTA (TAI TAUSTAA). SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVISSA OLEVIA OSIA. HUOLLON SAA SUORITTAA VAIN AMMATTITAITOINEN HENKILÖKUNTA. VAROITUS! ÄLÄ ASENNA TAI LAITA TÄTÄ LAITETTA KABINETTITYYPPISEEN KIRJAKAAPPIIN TAI MUUHUN SULJETTUUN TILAAN, JOTTA TUULETUS ONNISTUISI. VARMISTA, ETTÄ VERHO TAI MIKÄÄN MUU MATERIAALI EI HUONONNA TUULETUSTA, JOTTA VÄLTETTÄISIIN YLIKUUMENEMISESTA JOHTUVA SÄHKÖISKU- TAI TULIPALOVAARA. ÄLÄ PEITÄ LAITTEEN TUULETUSAUKKOJA SANOMALEHDELLÄ, PÖYTÄLIINALLA, VERHOLLA TAI MUULLA VASTAAVALLA ESINEELLÄ. ÄLÄ ASETA PALAVAA KYNTTILÄÄ TAI MUUTA AVOTULEN LÄHDETTÄ LAITTEEN PÄÄLLE. HÄVITÄ PARISTOT LUONTOA VAHINGOITTAMATTOMALLA TAVALLA. (Tuotteen sisällä) VARO Jos akku vaihdetaan väärin, on olemassa räjähdysvaara. Vaihda akku vain valmistajan suosittelemaan samanlaiseen tai vastaavaan akkuun. Hävitä käytetyt akut valmistajan ohjeiden mukaisesti. TÄMÄ LAITE ON TARKOITETTU KÄYTETTÄVÄKSI LEUDOSSA ILMASTOSSA. Matkapuhelimien käyttö saattaa aiheuttaa radiohäiriöitä tälle laitteelle. Jos radiohäiriöitä tapahtuu, lisää laitteen ja käytössä olevan matkapuhelimen välimatkaa. Pistorasia tulee asentaa laitteen lähelle helppopääsyiseen paikkaan. Verkkojohdon pistokkeen on oltava aina helposti käytettävissä. Tämä laite voidaan kytkeä kokonaan irti verkkovirrasta irrottamalla verkkojohdon pistoke pistorasiasta. 2

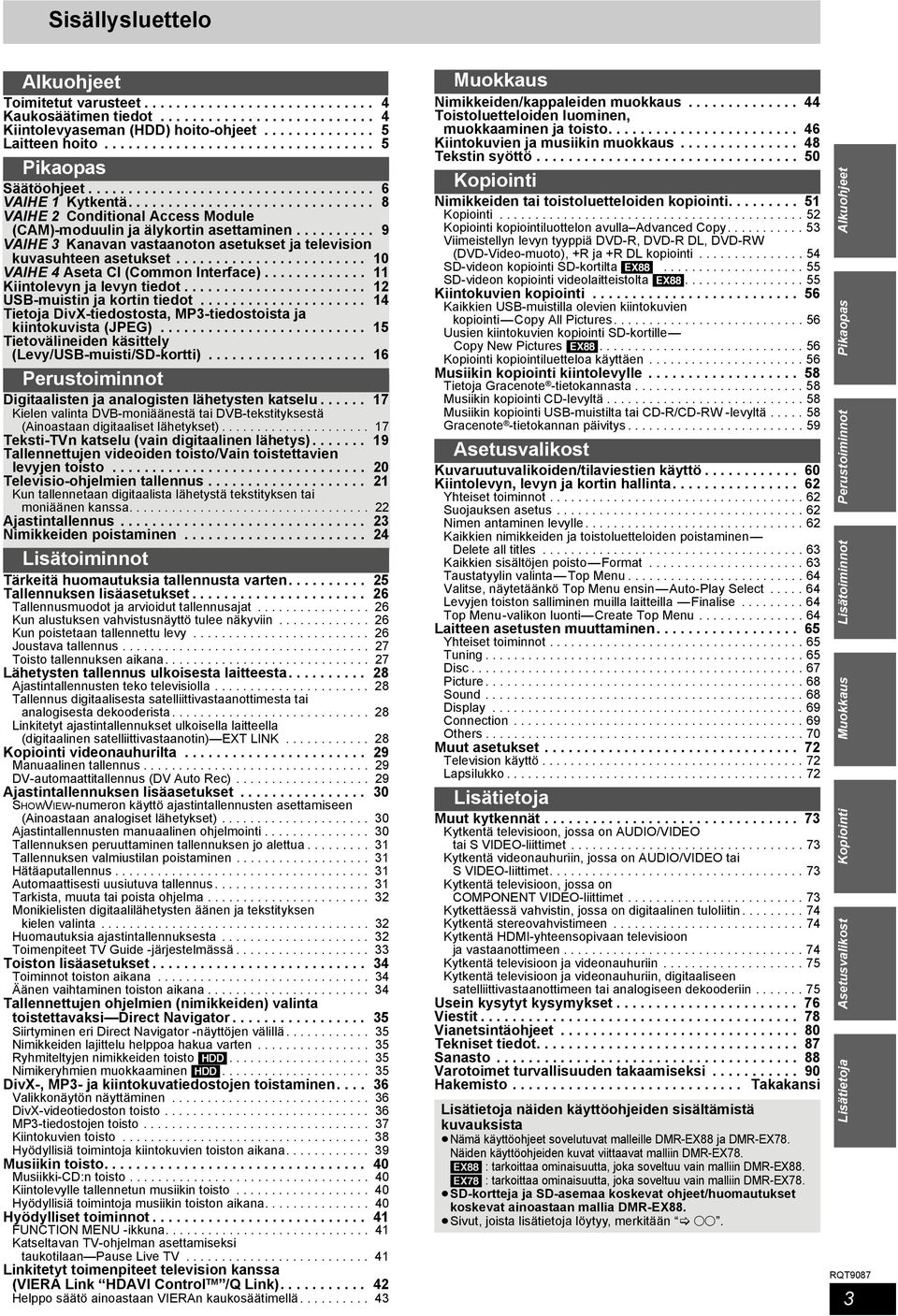

3 Sisällysluettelo Alkuohjeet Toimitetut varusteet Kaukosäätimen tiedot Kiintolevyaseman () hoito-ohjeet Laitteen hoito Pikaopas Säätöohjeet VAIHE 1 Kytkentä VAIHE 2 Conditional Access Module (CAM)-moduulin ja älykortin asettaminen VAIHE 3 Kanavan vastaanoton asetukset ja television kuvasuhteen asetukset VAIHE 4 Aseta CI (Common Interface) Kiintolevyn ja levyn tiedot USB-muistin ja kortin tiedot Tietoja DivX-tiedostosta, MP3-tiedostoista ja kiintokuvista (JPEG) Tietovälineiden käsittely (Levy/USB-muisti/SD-kortti) Perustoiminnot Digitaalisten ja analogisten lähetysten katselu Kielen valinta DVB-moniäänestä tai DVB-tekstityksestä (Ainoastaan digitaaliset lähetykset) Teksti-TVn katselu (vain digitaalinen lähetys) Tallennettujen videoiden toisto/vain toistettavien levyjen toisto Televisio-ohjelmien tallennus Kun tallennetaan digitaalista lähetystä tekstityksen tai moniäänen kanssa Ajastintallennus Nimikkeiden poistaminen Lisätoiminnot Tärkeitä huomautuksia tallennusta varten Tallennuksen lisäasetukset Tallennusmuodot ja arvioidut tallennusajat Kun alustuksen vahvistusnäyttö tulee näkyviin Kun poistetaan tallennettu levy Joustava tallennus Toisto tallennuksen aikana Lähetysten tallennus ulkoisesta laitteesta Ajastintallennusten teko televisiolla Tallennus digitaalisesta satelliittivastaanottimesta tai analogisesta dekooderista Linkitetyt ajastintallennukset ulkoisella laitteella (digitaalinen satelliittivastaanotin)ext LINK Kopiointi videonauhurilta Manuaalinen tallennus DV-automaattitallennus (DV Auto Rec) Ajastintallennuksen lisäasetukset SHOWVIEW-numeron käyttö ajastintallennusten asettamiseen (Ainoastaan analogiset lähetykset) Ajastintallennusten manuaalinen ohjelmointi Tallennuksen peruuttaminen tallennuksen jo alettua Tallennuksen valmiustilan poistaminen Hätäaputallennus Automaattisesti uusiutuva tallennus Tarkista, muuta tai poista ohjelma Monikielisten digitaalilähetysten äänen ja tekstityksen kielen valinta Huomautuksia ajastintallennuksesta Toimenpiteet TV Guide -järjestelmässä Toiston lisäasetukset Toiminnot toiston aikana Äänen vaihtaminen toiston aikana Tallennettujen ohjelmien (nimikkeiden) valinta toistettavaksidirect Navigator Siirtyminen eri Direct Navigator -näyttöjen välillä Nimikkeiden lajittelu helppoa hakua varten Ryhmiteltyjen nimikkeiden toisto [] Nimikeryhmien muokkaaminen [] DivX-, MP3- ja kiintokuvatiedostojen toistaminen Valikkonäytön näyttäminen DivX-videotiedoston toisto MP3-tiedostojen toisto Kiintokuvien toisto Hyödyllisiä toimintoja kiintokuvien toiston aikana Musiikin toisto Musiikki-CD:n toisto Kiintolevylle tallennetun musiikin toisto Hyödyllisiä toimintoja musiikin toiston aikana Hyödylliset toiminnot FUNCTION MENU -ikkuna Katseltavan TV-ohjelman asettamiseksi taukotilaanpause Live TV Linkitetyt toimenpiteet television kanssa (VIERA Link HDAVI Control TM /Q Link) Helppo säätö ainoastaan VIERAn kaukosäätimellä Muokkaus Nimikkeiden/kappaleiden muokkaus Toistoluetteloiden luominen, muokkaaminen ja toisto Kiintokuvien ja musiikin muokkaus Tekstin syöttö Kopiointi Nimikkeiden tai toistoluetteloiden kopiointi Kopiointi Kopiointi kopiointiluottelon avulla Advanced Copy Viimeistellyn levyn tyyppiä DVD-R, DVD-R DL, DVD-RW (DVD-Video-muoto), +R ja +R DL kopiointi SD-videon kopiointi SD-kortilta [EX88] SD-videon kopiointi videolaitteistolta [EX88] Kiintokuvien kopiointi Kaikkien USB-muistilla olevien kiintokuvien kopiointicopy All Pictures Uusien kiintokuvien kopiointi SD-kortille Copy New Pictures [EX88] Kopiointi kopiointiluetteloa käyttäen Musiikin kopiointi kiintolevylle Tietoja Gracenote -tietokannasta Musiikin kopiointi CD-levyltä Musiikin kopiointi USB-muistilta tai CD-R/CD-RW -levyltä Gracenote -tietokannan päivitys Asetusvalikost Kuvaruutuvalikoiden/tilaviestien käyttö Kiintolevyn, levyn ja kortin hallinta Yhteiset toiminnot Suojauksen asetus Nimen antaminen levylle Kaikkien nimikkeiden ja toistoluetteloiden poistaminen Delete all titles Kaikkien sisältöjen poistoformat Taustatyylin valintatop Menu Valitse, näytetäänkö Top Menu ensinauto-play Select Levyjen toiston salliminen muilla laitteilla Finalise Top Menu-valikon luonticreate Top Menu Laitteen asetusten muuttaminen Yhteiset toiminnot Tuning Disc Picture Sound Display Connection Others Muut asetukset Television käyttö Lapsilukko Lisätietoja Muut kytkennät Kytkentä televisioon, jossa on AUDIO/VIDEO tai S VIDEO-liittimet Kytkentä videonauhuriin, jossa on AUDIO/VIDEO tai S VIDEO-liittimet Kytkentä televisioon, jossa on COMPONENT VIDEO-liittimet Kytkettäessä vahvistin, jossa on digitaalinen tuloliitin Kytkentä stereovahvistimeen Kytkentä HDMI-yhteensopivaan televisioon ja vastaanottimeen Kytkentä televisioon ja videonauhuriin Kytkentä televisioon ja videonauhuriin, digitaaliseen satelliittivastaanottimeen tai analogiseen dekooderiin Usein kysytyt kysymykset Viestit Vianetsintäohjeet Tekniset tiedot Sanasto Varotoimet turvallisuuden takaamiseksi Hakemisto Takakansi Lisätietoja näiden käyttöohjeiden sisältämistä kuvauksista Nämä käyttöohjeet sovelutuvat malleille DMR-EX88 ja DMR-EX78. Näiden käyttöohjeiden kuvat viittaavat malliin DMR-EX78. [EX88] : tarkoittaa ominaisuutta, joka soveltuu vain malliin DMR-EX88. [EX78] : tarkoittaa ominaisuutta, joka soveltuu vain malliin DMR-EX78. SD-kortteja ja SD-asemaa koskevat ohjeet/huomautukset koskevat ainoastaan mallia DMR-EX88. Sivut, joista lisätietoja löytyy, merkitään ±±. Alkuohjeet Pikaopas Perustoiminnot Lisätoiminnot Muokkaus Lisätietoja Asetusvalikost Kopiointi 3

4 Toimitetut varusteet Ole hyvä ja tunnista toimitetut varusteet. (Tuotenumerot ovat heinäkuun 2008 mukaisia. Ne voivat muuttua.) (N2QAYB000132) 1 Kaukosäädin 2 Paristot kaukosäätimelle 1 Verkkokaapeli Käytä ainoastaan tämän laitteen kanssa. Älä käytä sitä muiden laitteiden kanssa. Älä myöskään käytä muiden laitteiden johtoja tämän laitteen kanssa. 1 Antennin koaksiaalikaapeli 1 Ääni/videokaapeli Kaukosäätimen tiedot Paristot Aseta siten, että navat (i ja j) täsmäävät kaukosäätimen napojen kanssa. Älä käytä uudelleenladattavia paristoja. Käyttö Kaukosäätimen signaalin ilmaisin R6/LR6, AA 30 Paristoja ei saa altistaa liialle kuumuudelle, kuten auringonvalo, tulipalo tai vastaava. Älä sekoita vanhoja ja uusia paristoja. 7 m suoraan laitteen edessä Älä käytä erityyppisiä paristoja samanaikaisesti. Älä jätä akkua(akkuja) autoon suoraan auringonvaloon pitkäksi aikaa, kun auton ovet ja ikkunat ovat kiinni. Älä pura tai aiheuta oikosulkua. Älä yritä ladata uudelleen alkali- tai mangaaniparistoja. Älä käytä paristoja, joiden kuori on irrotettu. Paristojen virheellinen käsittely voi johtaa elektrolyytin vuotoon, joka voi vahingoittaa koskettaessaan esineitä ja aiheuttaa tulipalon. Poista paristot, jos kaukosäädintä ei käytetä pitkään aikaan. Säilytä viileässä, pimeässä paikassa. Kaukosäätimen toiminnot ( 6)

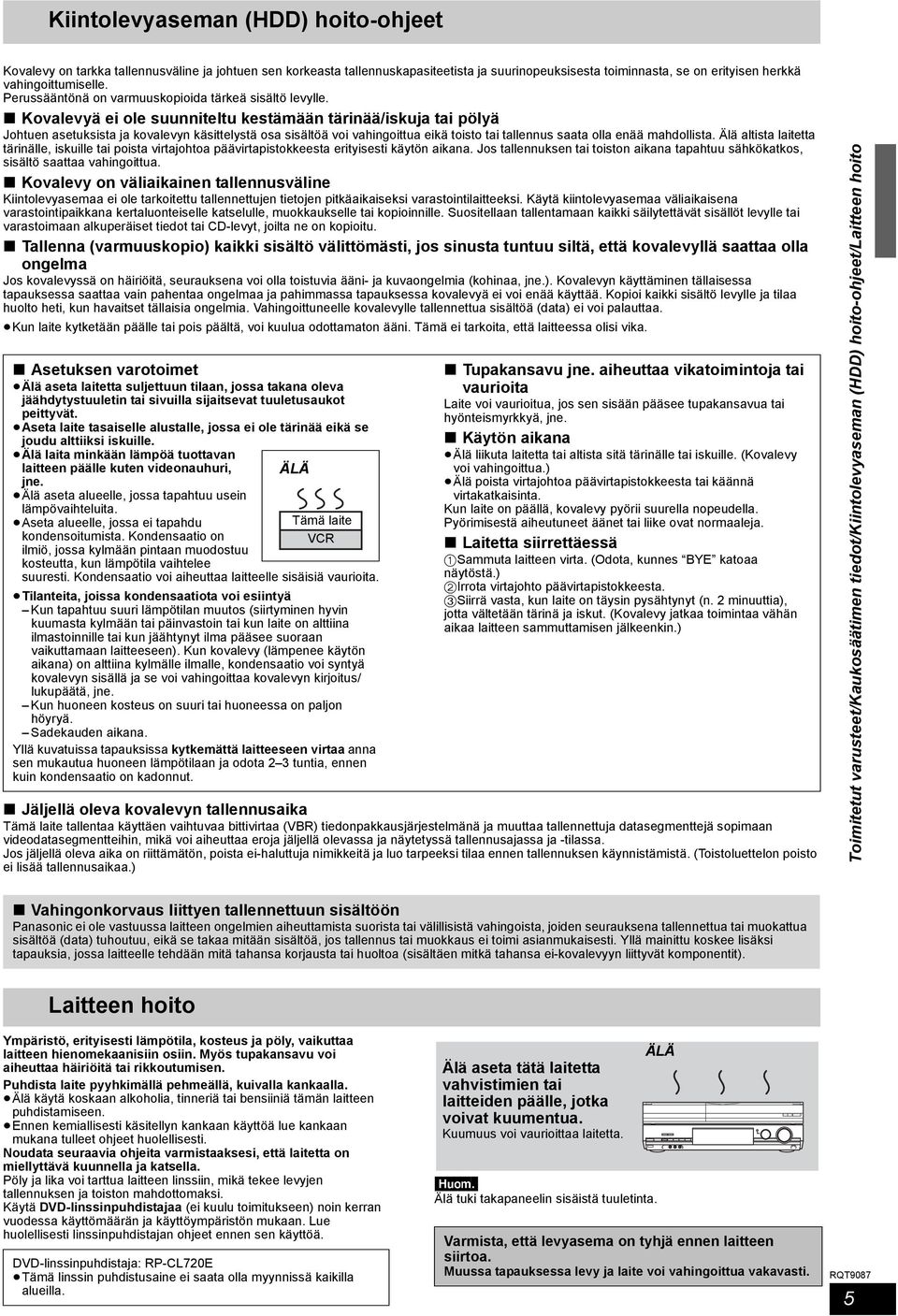

5 Kiintolevyaseman () hoito-ohjeet Kovalevy on tarkka tallennusväline ja johtuen sen korkeasta tallennuskapasiteetista ja suurinopeuksisesta toiminnasta, se on erityisen herkkä vahingoittumiselle. Perussääntönä on varmuuskopioida tärkeä sisältö levylle. Kovalevyä ei ole suunniteltu kestämään tärinää/iskuja tai pölyä Johtuen asetuksista ja kovalevyn käsittelystä osa sisältöä voi vahingoittua eikä toisto tai tallennus saata olla enää mahdollista. Älä altista laitetta tärinälle, iskuille tai poista virtajohtoa päävirtapistokkeesta erityisesti käytön aikana. Jos tallennuksen tai toiston aikana tapahtuu sähkökatkos, sisältö saattaa vahingoittua. Kovalevy on väliaikainen tallennusväline Kiintolevyasemaa ei ole tarkoitettu tallennettujen tietojen pitkäaikaiseksi varastointilaitteeksi. Käytä kiintolevyasemaa väliaikaisena varastointipaikkana kertaluonteiselle katselulle, muokkaukselle tai kopioinnille. Suositellaan tallentamaan kaikki säilytettävät sisällöt levylle tai varastoimaan alkuperäiset tiedot tai CD-levyt, joilta ne on kopioitu. Tallenna (varmuuskopio) kaikki sisältö välittömästi, jos sinusta tuntuu siltä, että kovalevyllä saattaa olla ongelma Jos kovalevyssä on häiriöitä, seurauksena voi olla toistuvia ääni- ja kuvaongelmia (kohinaa, jne.). Kovalevyn käyttäminen tällaisessa tapauksessa saattaa vain pahentaa ongelmaa ja pahimmassa tapauksessa kovalevyä ei voi enää käyttää. Kopioi kaikki sisältö levylle ja tilaa huolto heti, kun havaitset tällaisia ongelmia. Vahingoittuneelle kovalevylle tallennettua sisältöä (data) ei voi palauttaa. Kun laite kytketään päälle tai pois päältä, voi kuulua odottamaton ääni. Tämä ei tarkoita, että laitteessa olisi vika. Asetuksen varotoimet Älä aseta laitetta suljettuun tilaan, jossa takana oleva jäähdytystuuletin tai sivuilla sijaitsevat tuuletusaukot peittyvät. Aseta laite tasaiselle alustalle, jossa ei ole tärinää eikä se joudu alttiiksi iskuille. Älä laita minkään lämpöä tuottavan laitteen päälle kuten videonauhuri, ÄLÄ jne. Älä aseta alueelle, jossa tapahtuu usein lämpövaihteluita. Aseta alueelle, jossa ei tapahdu Tämä laite kondensoitumista. Kondensaatio on VCR ilmiö, jossa kylmään pintaan muodostuu kosteutta, kun lämpötila vaihtelee suuresti. Kondensaatio voi aiheuttaa laitteelle sisäisiä vaurioita. Tilanteita, joissa kondensaatiota voi esiintyä Kun tapahtuu suuri lämpötilan muutos (siirtyminen hyvin kuumasta kylmään tai päinvastoin tai kun laite on alttiina ilmastoinnille tai kun jäähtynyt ilma pääsee suoraan vaikuttamaan laitteeseen). Kun kovalevy (lämpenee käytön aikana) on alttiina kylmälle ilmalle, kondensaatio voi syntyä kovalevyn sisällä ja se voi vahingoittaa kovalevyn kirjoitus/ lukupäätä, jne. Kun huoneen kosteus on suuri tai huoneessa on paljon höyryä. Sadekauden aikana. Yllä kuvatuissa tapauksissa kytkemättä laitteeseen virtaa anna sen mukautua huoneen lämpötilaan ja odota 2 3 tuntia, ennen kuin kondensaatio on kadonnut. Tupakansavu jne. aiheuttaa vikatoimintoja tai vaurioita Laite voi vaurioitua, jos sen sisään pääsee tupakansavua tai hyönteismyrkkyä, jne. Käytön aikana Älä liikuta laitetta tai altista sitä tärinälle tai iskuille. (Kovalevy voi vahingoittua.) Älä poista virtajohtoa päävirtapistokkeesta tai käännä virtakatkaisinta. Kun laite on päällä, kovalevy pyörii suurella nopeudella. Pyörimisestä aiheutuneet äänet tai liike ovat normaaleja. Laitetta siirrettäessä 1Sammuta laitteen virta. (Odota, kunnes BYE katoaa näytöstä.) 2Irrota virtajohto päävirtapistokkeesta. 3Siirrä vasta, kun laite on täysin pysähtynyt (n. 2 minuuttia), jotta vältetään tärinä ja iskut. (Kovalevy jatkaa toimintaa vähän aikaa laitteen sammuttamisen jälkeenkin.) Jäljellä oleva kovalevyn tallennusaika Tämä laite tallentaa käyttäen vaihtuvaa bittivirtaa (VBR) tiedonpakkausjärjestelmänä ja muuttaa tallennettuja datasegmenttejä sopimaan videodatasegmentteihin, mikä voi aiheuttaa eroja jäljellä olevassa ja näytetyssä tallennusajassa ja -tilassa. Jos jäljellä oleva aika on riittämätön, poista ei-haluttuja nimikkeitä ja luo tarpeeksi tilaa ennen tallennuksen käynnistämistä. (Toistoluettelon poisto ei lisää tallennusaikaa.) Toimitetut varusteet/kaukosäätimen tiedot/kiintolevyaseman () hoito-ohjeet/laitteen hoito Vahingonkorvaus liittyen tallennettuun sisältöön Panasonic ei ole vastuussa laitteen ongelmien aiheuttamista suorista tai välillisistä vahingoista, joiden seurauksena tallennettua tai muokattua sisältöä (data) tuhoutuu, eikä se takaa mitään sisältöä, jos tallennus tai muokkaus ei toimi asianmukaisesti. Yllä mainittu koskee lisäksi tapauksia, jossa laitteelle tehdään mitä tahansa korjausta tai huoltoa (sisältäen mitkä tahansa ei-kovalevyyn liittyvät komponentit). Laitteen hoito Ympäristö, erityisesti lämpötila, kosteus ja pöly, vaikuttaa laitteen hienomekaanisiin osiin. Myös tupakansavu voi aiheuttaa häiriöitä tai rikkoutumisen. Puhdista laite pyyhkimällä pehmeällä, kuivalla kankaalla. Älä käytä koskaan alkoholia, tinneriä tai bensiiniä tämän laitteen puhdistamiseen. Ennen kemiallisesti käsitellyn kankaan käyttöä lue kankaan mukana tulleet ohjeet huolellisesti. Noudata seuraavia ohjeita varmistaaksesi, että laitetta on miellyttävä kuunnella ja katsella. Pöly ja lika voi tarttua laitteen linssiin, mikä tekee levyjen tallennuksen ja toiston mahdottomaksi. Käytä DVD-linssinpuhdistajaa (ei kuulu toimitukseen) noin kerran vuodessa käyttömäärän ja käyttöympäristön mukaan. Lue huolellisesti linssinpuhdistajan ohjeet ennen sen käyttöä. DVD-linssinpuhdistaja: RP-CL720E Tämä linssin puhdistusaine ei saata olla myynnissä kaikilla alueilla. Älä aseta tätä laitetta vahvistimien tai laitteiden päälle, jotka voivat kuumentua. Kuumuus voi vaurioittaa laitetta. ÄLÄ Älä tuki takapaneelin sisäistä tuuletinta. Varmista, että levyasema on tyhjä ennen laitteen siirtoa. Muussa tapauksessa levy ja laite voi vahingoittua vakavasti. 5

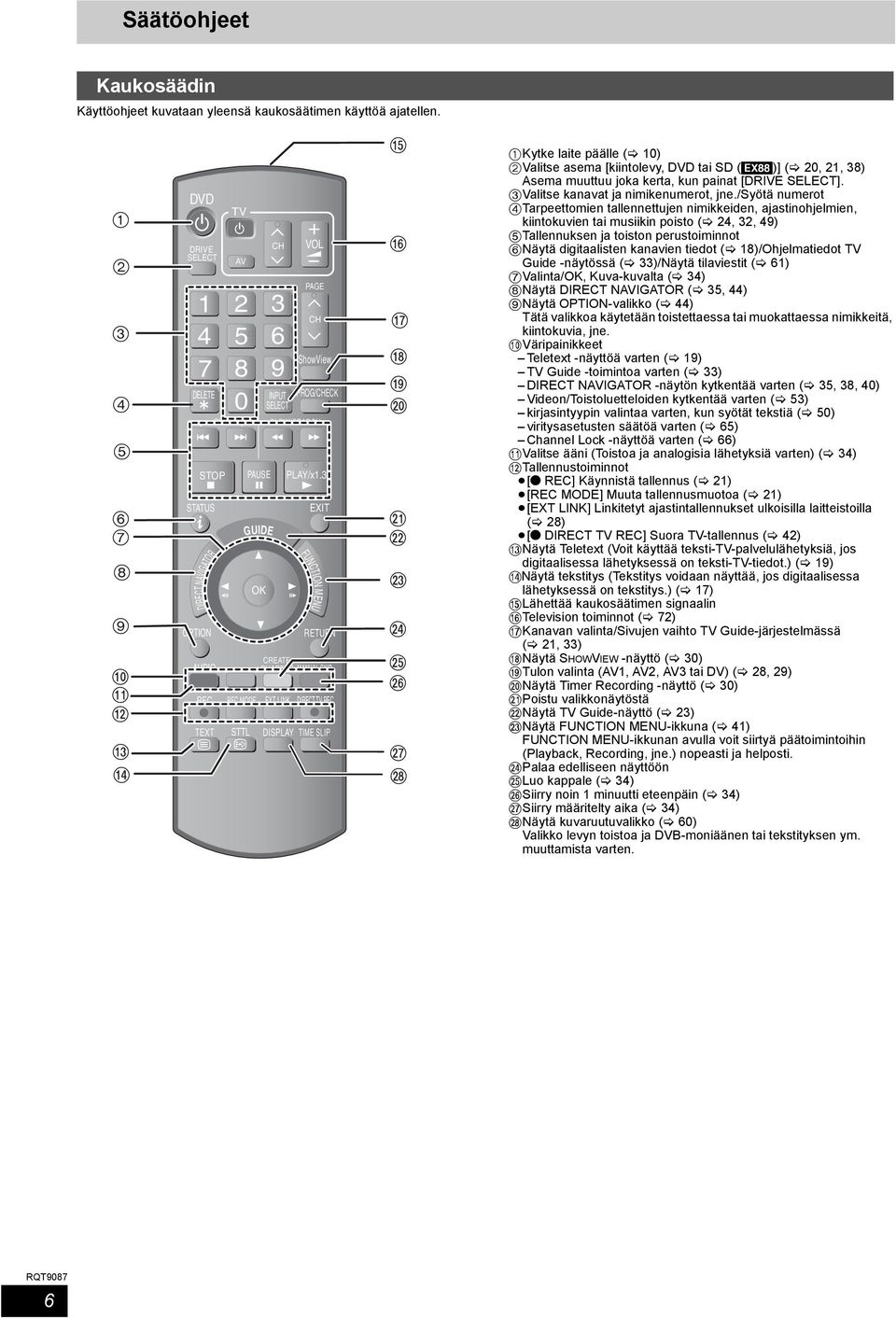

6 Säätöohjeet Kaukosäädin Käyttöohjeet kuvataan yleensä kaukosäätimen käyttöä ajatellen. DVD DRIVE DELETE STOP STATUS DIRECT NAVIGATOR OPTION AUDIO REC TEXT SKIP TV AV REC MODE STTL PAUSE GUIDE CH INPUT SLOW/SEARCH CREATE CHAPTER MANUAL SKIP EXT LINK VOL PAGE CH ShowView PROG/CHECK PLAY/x1.3 EXIT FUNCTION MENU DIRECT TV REC DISPLAY TIME SLIP 1Kytke laite päälle ( 10) 2Valitse asema [kiintolevy, DVD tai SD ([EX88])] ( 20, 21, 38) Asema muuttuu joka kerta, kun painat [DRIVE ]. 3Valitse kanavat ja nimikenumerot, jne./syötä numerot 4Tarpeettomien tallennettujen nimikkeiden, ajastinohjelmien, kiintokuvien tai musiikin poisto ( 24, 32, 49) 5Tallennuksen ja toiston perustoiminnot 6Näytä digitaalisten kanavien tiedot ( 18)/Ohjelmatiedot TV Guide -näytössä ( 33)/Näytä tilaviestit ( 61) 7Valinta/, Kuva-kuvalta ( 34) 8Näytä DIRECT NAVIGATOR ( 35, 44) 9Näytä OPTION-valikko ( 44) Tätä valikkoa käytetään toistettaessa tai muokattaessa nimikkeitä, kiintokuvia, jne. :Väripainikkeet Teletext -näyttöä varten ( 19) TV Guide -toimintoa varten ( 33) DIRECT NAVIGATOR -näytön kytkentää varten ( 35, 38, 40) Videon/Toistoluetteloiden kytkentää varten ( 53) kirjasintyypin valintaa varten, kun syötät tekstiä ( 50) viritysasetusten säätöä varten ( 65) Channel Lock -näyttöä varten ( 66) ;Valitse ääni (Toistoa ja analogisia lähetyksiä varten) ( 34) <Tallennustoiminnot [ REC] Käynnistä tallennus ( 21) [REC MODE] Muuta tallennusmuotoa ( 21) [EXT LINK] Linkitetyt ajastintallennukset ulkoisilla laitteistoilla ( 28) [ DIRECT TV REC] Suora TV-tallennus ( 42) =Näytä Teletext (Voit käyttää teksti-tv-palvelulähetyksiä, jos digitaalisessa lähetyksessä on teksti-tv-tiedot.) ( 19) >Näytä tekstitys (Tekstitys voidaan näyttää, jos digitaalisessa lähetyksessä on tekstitys.) ( 17)?Lähettää kaukosäätimen toiminnot ( 72) AKanavan valinta/sivujen vaihto TV Guide-järjestelmässä ( 21, 33) BNäytä SHOWVIEW -näyttö ( 30) CTulon valinta (AV1, AV2, AV3 tai DV) ( 28, 29) DNäytä Timer Recording -näyttö ( 30) EPoistu valikkonäytöstä FNäytä TV Guide-näyttö ( 23) GNäytä FUNCTION MENU-ikkuna ( 41) FUNCTION MENU-ikkunan avulla voit siirtyä päätoimintoihin (Playback, Recording, jne.) nopeasti ja helposti. HPalaa edelliseen näyttöön ILuo kappale ( 34) JSiirry noin 1 minuutti eteenpäin ( 34) KSiirry määritelty aika ( 34) LNäytä kuvaruutuvalikko ( 60) Valikko levyn toistoa ja DVB-moniäänen tai tekstityksen ym. muuttamista varten. 6

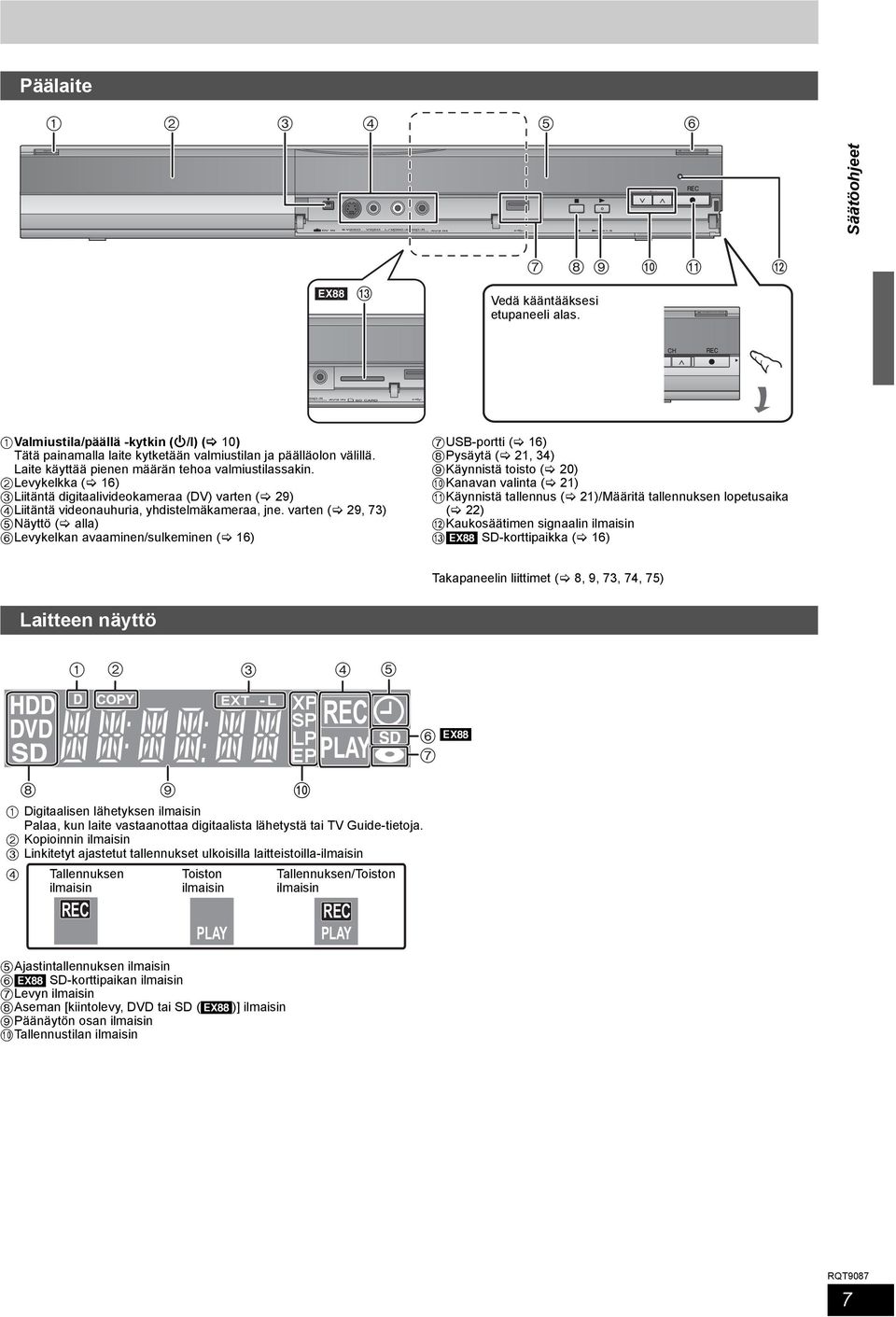

7 OPEN/CLOSE OPEN/CLOSE Päälaite REC Säätöohjeet [EX88] Vedä kääntääksesi etupaneeli alas. REC 1Valmiustila/päällä -kytkin (Í/I) ( 10) Tätä painamalla laite kytketään valmiustilan ja päälläolon välillä. Laite käyttää pienen määrän tehoa valmiustilassakin. 2Levykelkka ( 16) 3Liitäntä digitaalivideokameraa (DV) varten ( 29) 4Liitäntä videonauhuria, yhdistelmäkameraa, jne. varten ( 29, 73) 5Näyttö ( alla) 6Levykelkan avaaminen/sulkeminen ( 16) 7USB-portti ( 16) 8Pysäytä ( 21, 34) 9Käynnistä toisto ( 20) :Kanavan valinta ( 21) ;Käynnistä tallennus ( 21)/Määritä tallennuksen lopetusaika ( 22) <Kaukosäätimen signaalin ilmaisin =[EX88] SD-korttipaikka ( 16) Takapaneelin liittimet ( 8, 9, 73, 74, 75) Laitteen näyttö REC PLAY [EX88] 1 Digitaalisen lähetyksen ilmaisin Palaa, kun laite vastaanottaa digitaalista lähetystä tai TV Guide-tietoja. 2 Kopioinnin ilmaisin 3 Linkitetyt ajastetut tallennukset ulkoisilla laitteistoilla-ilmaisin 4 Tallennuksen ilmaisin REC Toiston ilmaisin PLAY 5Ajastintallennuksen ilmaisin 6[EX88] SD-korttipaikan ilmaisin 7Levyn ilmaisin 8Aseman [kiintolevy, DVD tai SD ([EX88])] ilmaisin 9Päänäytön osan ilmaisin :Tallennustilan ilmaisin Tallennuksen/Toiston ilmaisin REC PLAY 7

8 VAIHE 1 Kytkentä 21-napaisen scart-kaapelin käyttö Voit käyttää useita Q Link -toimintoja kytkemällä laite Q Link -yhteensopivaan televisioon ( 42). Voit käyttää korkeatasoisia katselutoimintoja kytkemällä yksikkö RGB-yhteensopivaan televisioon ( 89). [Vaadittu]asetus] AV1 Output Setup-valikossa ( 70) Ennen kytkennän suorittamista sammuta kaikki laitteet ja lue tarvittavat käyttöohjeet. Valitse ympäristöösi sopiva kytkentämalli vaihtoehdoista A B. Varmista muut kuin alla luetellut kytkennät jälleenmyyjältäsi. Katso lisätietoja kohdasta Muut kytkennät ( 73) kytkentöjä varten, jotka suoritetaan muilla liittimillä tai muihin laitteisiin. Kun laitetta ei tulla käyttämään pitkään aikaan Energian säästämiseksi irrota se verkkopistorasiasta. Tämä laite käyttää hieman energiaa, vaikka se on kytketty pois päältä [noin 2 W (Virransäästötila)] Kun Power Save on tilassa On, Quick Start -toiminto ei toimi. A Antenniin Television kytkentä Antennijohto VHF/UHF RF IN Television takapaneeli AV Muun kuin 21-napainsen scartliittimen kytkeminen ( 9, 73) Päävirtapistokkeeseen (AC V, 50 Hz) 1 2 Antennin koaksiaalikaapeli (sisältyy toimitukseen) Täysin varustettu 21-napainen scartkaapeli 3 Common Interface (CI)- korttipaikka Jotta voit katsella tai tallentaa maksu-tvpalveluja, sinun tulee laittaa hyväksytty ehdollisen pääsyn CAM tai älykortti tähän korttipaikkaan ( 9, VAIHE 2). Verkkokaapeli (sisältyy toimitukseen) Kytke vasta sen jälkeen, kun kaikki muut liitännät on suoritettu. Tuuletin 4 RF IN Y PB COMMON INTERFACE AV1 (TV) RF OUT OPTICAL PR DIGITAL AUDIO OUT COMPONENT (PCM/BITSTREAM) VIDEO OUT AV2(DECODER/EXT) OUT R-AUDIO-L VIDEO SVIDEO AC IN Laitteen takapaneeli B Television ja digitaalisen satelliittivastaanottimen tai analogisen dekooderin kytkentä Antenniin Antennijohto VHF/UHF RF IN Television takapaneeli AV Muun kuin 21-napainsen scartliittimen kytkeminen ( 9, 73) Päävirtapistokkeeseen (AC V, 50 Hz) 1 2 Antennin koaksiaalikaapeli (sisältyy toimitukseen) Täysin varustettu 21-napainen scartkaapeli 3 Common Interface (CI)- korttipaikka Jotta voit katsella tai tallentaa maksu-tvpalveluja, sinun tulee laittaa hyväksytty ehdollisen pääsyn CAM tai älykortti tähän korttipaikkaan ( 9, VAIHE 2). Verkkokaapeli (sisältyy toimitukseen) Kytke vasta sen jälkeen, kun kaikki muut liitännät on suoritettu. Tuuletin 5 RF IN Y PB COMMON INTERFACE AV1 (TV) RF OUT OPTICAL PR DIGITAL AUDIO OUT COMPONENT (PCM/BITSTREAM) VIDEO OUT AV2(DECODER/EXT) OUT R-AUDIO-L VIDEO SVIDEO AC IN Laitteen takapaneeli 21-napainen scart-kaapeli Digitaalisen satelliittivastaanottimen tai analogisen dekooderin takapaneeli AV 4 Kytke laitetta suoraan televisioon Jos kytket laitteen AV-valitsimen tai videonauhurin kautta televisioon, tekijänoikeudelliset suojausjärjestelmät vaikuttavat videosignaaliin eikä kuvaa saateta näyttää oikein. ÄLÄ Televisio VIDEONAUHURI Tämä laite 8 [Vaadittu]asetus] AV2 Input ja AV2 Connection asetukset Setupvalikossa ( 70) Kytkentä televisioon, jossa on sisäänrakennettu VCR Kytke televisiopuolen tuloliittimiin, jos siinä on sekä televisio- että VCR-tuloliittimet.

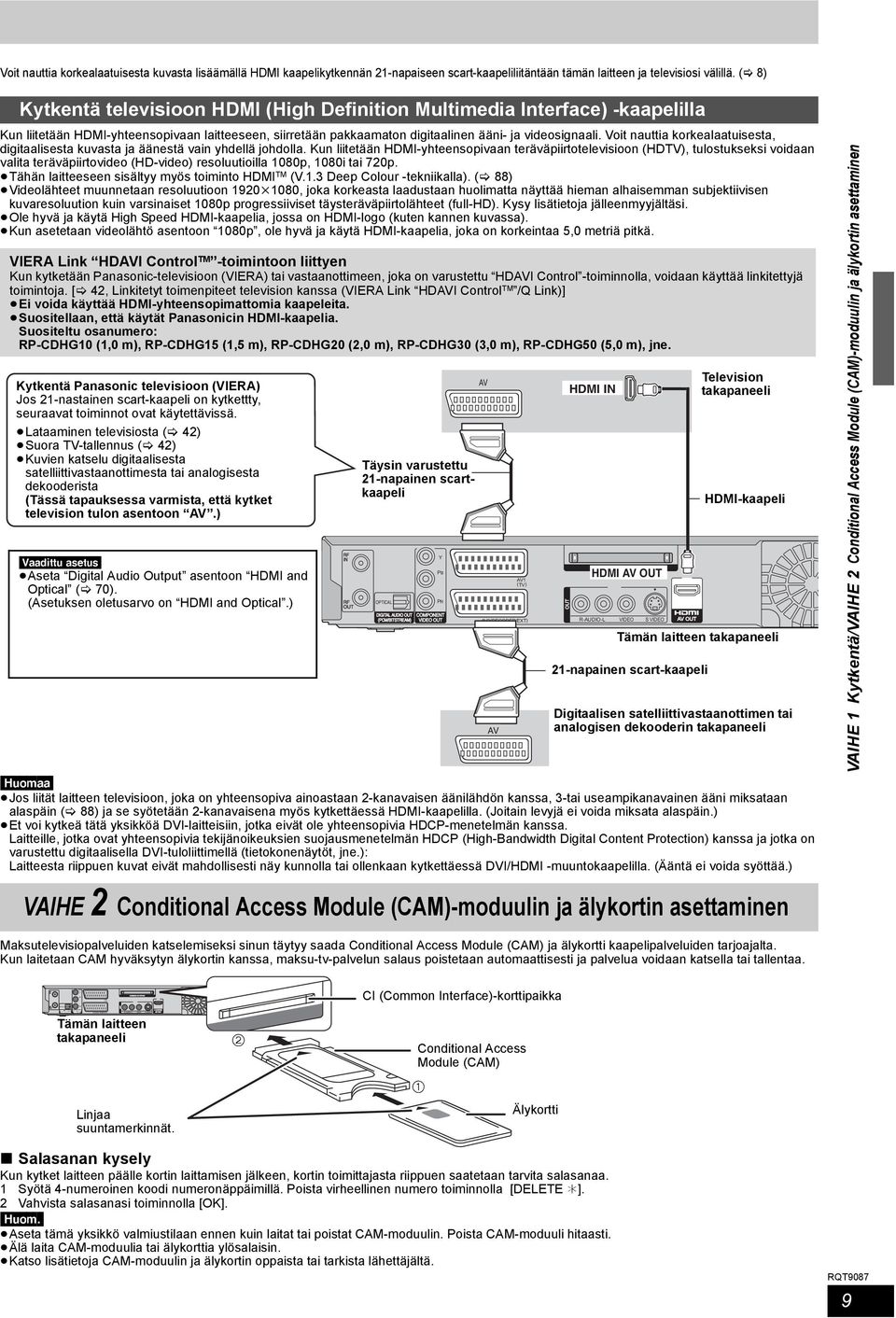

9 RF IN RF OUT OPTICAL DIGITAL AUDIO OUT (PCM/BITSTREAM) Y PB PR COMPONENT VIDEO OUT AV1 (TV) AV2(DECODER/EXT) R-AUDIO-L COMMON INTERFACE VIDEO SVIDEO AV OUT AC IN Voit nauttia korkealaatuisesta kuvasta lisäämällä HDMI kaapelikytkennän 21-napaiseen scart-kaapeliliitäntään tämän laitteen ja televisiosi välillä. ( 8) Kytkentä televisioon HDMI (High Definition Multimedia Interface) -kaapelilla Kun liitetään HDMI-yhteensopivaan laitteeseen, siirretään pakkaamaton digitaalinen ääni- ja videosignaali. Voit nauttia korkealaatuisesta, digitaalisesta kuvasta ja äänestä vain yhdellä johdolla. Kun liitetään HDMI-yhteensopivaan teräväpiirtotelevisioon (HDTV), tulostukseksi voidaan valita teräväpiirtovideo (HD-video) resoluutioilla 1080p, 1080i tai 720p. Tähän laitteeseen sisältyy myös toiminto HDMI TM (V.1.3 Deep Colour -tekniikalla). ( 88) Videolähteet muunnetaan resoluutioon 1920k1080, joka korkeasta laadustaan huolimatta näyttää hieman alhaisemman subjektiivisen kuvaresoluution kuin varsinaiset 1080p progressiiviset täysteräväpiirtolähteet (full-hd). Kysy lisätietoja jälleenmyyjältäsi. Ole hyvä ja käytä High Speed HDMI-kaapelia, jossa on HDMI-logo (kuten kannen kuvassa). Kun asetetaan videolähtö asentoon 1080p, ole hyvä ja käytä HDMI-kaapelia, joka on korkeintaa 5,0 metriä pitkä. VIERA Link HDAVI Control TM -toimintoon liittyen Kun kytketään Panasonic-televisioon (VIERA) tai vastaanottimeen, joka on varustettu HDAVI Control -toiminnolla, voidaan käyttää linkitettyjä toimintoja. [ 42, Linkitetyt toimenpiteet television kanssa (VIERA Link HDAVI Control TM /Q Link)] Ei voida käyttää HDMI-yhteensopimattomia kaapeleita. Suositellaan, että käytät Panasonicin HDMI-kaapelia. Suositeltu osanumero: RP-CDHG10 (1,0 m), RP-CDHG15 (1,5 m), RP-CDHG20 (2,0 m), RP-CDHG30 (3,0 m), RP-CDHG50 (5,0 m), jne. Kytkentä Panasonic televisioon (VIERA) Jos 21-nastainen scart-kaapeli on kytkettty, seuraavat toiminnot ovat käytettävissä. Lataaminen televisiosta ( 42) Suora TV-tallennus ( 42) Kuvien katselu digitaalisesta satelliittivastaanottimesta tai analogisesta dekooderista (Tässä tapauksessa varmista, että kytket television tulon asentoon AV.) [Vaadittu]asetus] Aseta Digital Audio Output asentoon HDMI and Optical ( 70). (Asetuksen oletusarvo on HDMI and Optical.) RF IN RF OUT Täysin varustettu 21-napainen scartkaapeli OPTICAL DIGITAL AUDIO OUT (PCM/BITSTREAM) [Huomaa] Jos liität laitteen televisioon, joka on yhteensopiva ainoastaan 2-kanavaisen äänilähdön kanssa, 3-tai useampikanavainen ääni miksataan alaspäin ( 88) ja se syötetään 2-kanavaisena myös kytkettäessä HDMI-kaapelilla. (Joitain levyjä ei voida miksata alaspäin.) Et voi kytkeä tätä yksikköä DVI-laitteisiin, jotka eivät ole yhteensopivia HDCP-menetelmän kanssa. Laitteille, jotka ovat yhteensopivia tekijänoikeuksien suojausmenetelmän HDCP (High-Bandwidth Digital Content Protection) kanssa ja jotka on varustettu digitaalisella DVI-tuloliittimellä (tietokonenäytöt, jne.): Laitteesta riippuen kuvat eivät mahdollisesti näy kunnolla tai ollenkaan kytkettäessä DVI/HDMI -muuntokaapelilla. (Ääntä ei voida syöttää.) Y PB PR COMPONENT VIDEO OUT AV AV1 (TV) AV2(DECODER/EXT) AV OUT HDMI IN COMMON INTERFACE HDMI AV OUT R-AUDIO-L VIDEO S VIDEO Tämän laitteen takapaneeli 21-napainen scart-kaapeli Television takapaneeli HDMI-kaapeli Digitaalisen satelliittivastaanottimen tai analogisen dekooderin takapaneeli VAIHE 1 Kytkentä/VAIHE 2 Conditional Access Module (CAM)-moduulin ja älykortin asettaminen VAIHE 2 Conditional Access Module (CAM)-moduulin ja älykortin asettaminen Maksutelevisiopalveluiden katselemiseksi sinun täytyy saada Conditional Access Module (CAM) ja älykortti kaapelipalveluiden tarjoajalta. Kun laitetaan CAM hyväksytyn älykortin kanssa, maksu-tv-palvelun salaus poistetaan automaattisesti ja palvelua voidaan katsella tai tallentaa. CI (Common Interface)-korttipaikka Tämän laitteen takapaneeli OUT Linjaa suuntamerkinnät. 2 Conditional Access Module (CAM) 1 Älykortti Salasanan kysely Kun kytket laitteen päälle kortin laittamisen jälkeen, kortin toimittajasta riippuen saatetaan tarvita salasanaa. 1 Syötä 4-numeroinen koodi numeronäppäimillä. Poista virheellinen numero toiminnolla [DELETE ]. 2 Vahvista salasanasi toiminnolla []. Aseta tämä yksikkö valmiustilaan ennen kuin laitat tai poistat CAM-moduulin. Poista CAM-moduuli hitaasti. Älä laita CAM-moduulia tai älykorttia ylösalaisin. Katso lisätietoja CAM-moduulin ja älykortin oppaista tai tarkista lähettäjältä. 9

10 VAIHE 3 Kanavan vastaanoton asetukset ja television kuvasuhteen asetukset DVD D V D DRIVE DELETE SKIP TV A V CH INPUT V O L P A G E CH Sh o wvi e w P R OG/CHEC K SL O W/SEARC H Kun DVB:n automaattiasetus on suoritettu loppuun, käynnistyy analoginen automaattiasetus. Tämä kestää noin 8 minuuttia. Kun valitaan Suomi, analoginen automaattiasetus ei tule näkyviin. Kun liitetään Q Link yhteensopivaan televisioon täysin varustetulla 21-napaisella scart-kaapelilla tai VIERA Link (HDAVI Control 3) yhteensopivaan televisioon HDMIkaapelilla ( 42), lataus televisiosta käynnistyy. Auto-Setup Ch 4 Analogue Auto-Setup in progress. Please wait. : to cancel S T O P P A US E PL A Y/x1. 3,,, S TA TU S DIRECT NAVIGATOR OPTION AUDIO GUIDE CRE A T E CHAPTER MAN U AL SKI P 1 Kytke televisio päälle ja valitse sopiva AV-tulo, joka sopii tämän laitteen liittimiin. 2 Paina [Í DVD] ja kytke laite päälle. Maa-asetusnäyttö tulee näkyviin televisioon. Danmark Suomi Sverige Country : leave : access 3 Paina [3, 4] valitaksesi maa ja paina sitten []. Kun valitaan Suomi, tulee näkyviin alueasetuksen valikko. Helsinki Turku Eurajoki Tampere Lahti Anjalankoski Lapua Region : leave Jyväskylä Mikkeli Kuopio Koli Oulu Rovaniemi : access Paina [3, 4, 2, 1] valitaksesi alue ja paina []. DVB:n automaattiasetus käynnistyy. Laite etsii maanpäälliset digitaaliset kanavat. Televisiokanavat paikannetaan ja tallennetaan käyttövalmiina. Tämä kestää noin 5 minuuttia. EXIT FUNCTION MENU Analogisen automaattiasetuksen loppuun suorittamisen jälkeen, television kuvasuhteen asetusnäyttö tulee näkyviin. 16:9 WIDE TV 4:3 TV TV Aspect 16:9 Pan & Scan Letterbox 16:9: Kun liitetään laajakuvatelevisioon, jonka kuvasuhde on 16:9. Pan & Scan: Kun liitetään televisioon, jonka kuvasuhde on 4:3, sivukuva rajataan 16:9-kuvalle ( 88). Letterbox: Kun liitetään televisioon, jonka kuvasuhde on 4:3. 16:9 kuva näytetään suorakulmaisessa letterbox-muodossa ( 88). 4 Paina [3, 4] ja valitse kuvasuhde ja paina sitten []. Kun televisiokuva tulee näkyviin, asetus on suoritettu loppuun. Jos haluat lisätä uusia televisiokanavia, aseta ne manuaalisesti ( 65). Lopetus kesken Paina []. Jos kelloasetusten valikko tulee esiin Aseta kello manuaalisesti ( 70). Asemien oikean virityksen vahvistaminen ( 67) Asetuksen aloittaminen alusta ( 65) DVB Auto-Setup Please wait! Ch 5 69 Prog. Channel Service Name Net ID TS ID Quality ABC ABC : to cancel 10

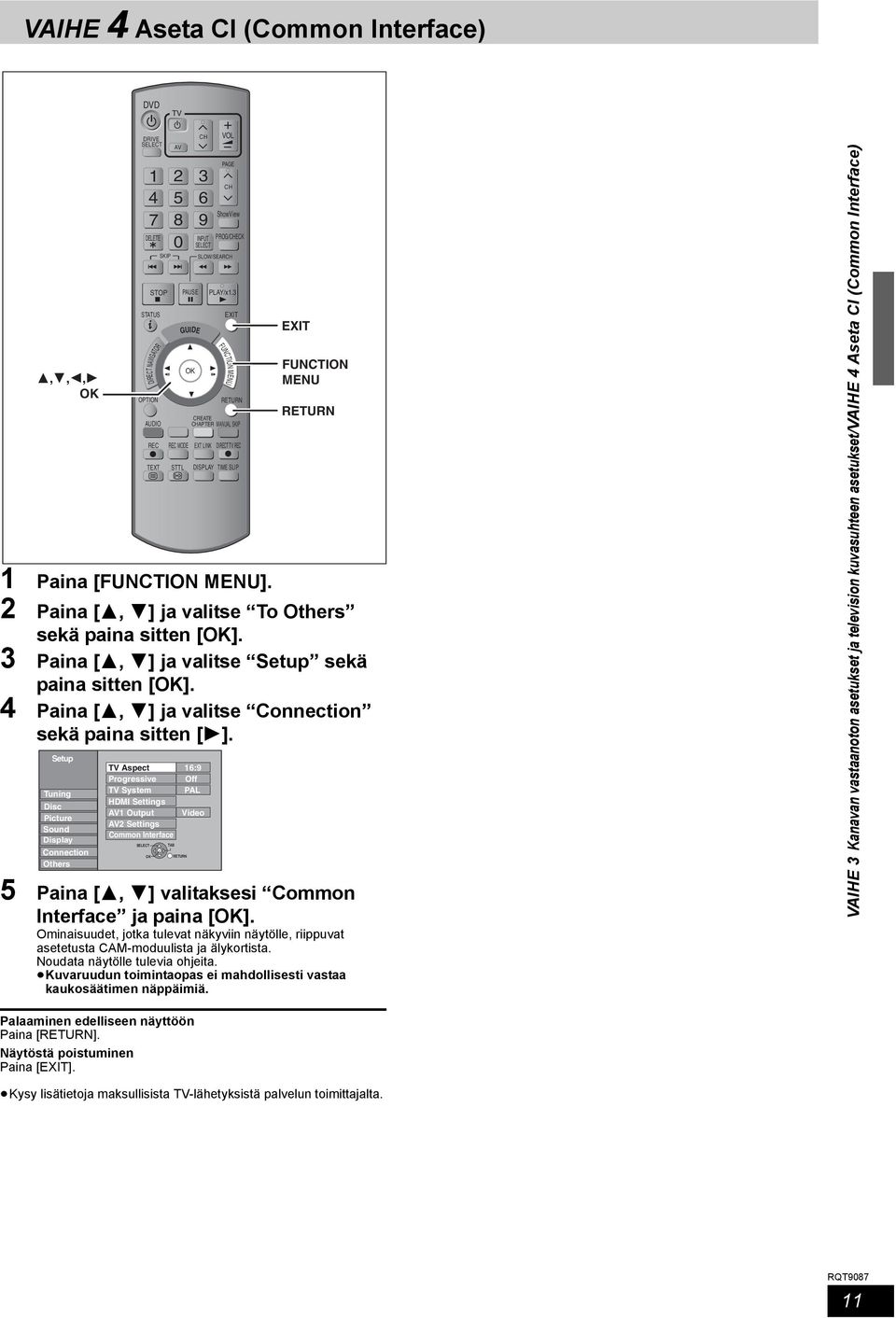

11 VAIHE 4 Aseta CI (Common Interface),,, S T O P S TA TU S DIRECT NAVIGATOR SKIP GUIDE PL A Y/x1. 3 CRE A T E CHAPTER MAN U AL SKI P REC REC MODE EXT LINK DIRECT TV REC DISPL A Y TIME SLIP 1 Paina [FUNCTION MENU]. 2 Paina [3, 4] ja valitse To Others sekä paina sitten []. 3 Paina [3, 4] ja valitse Setup sekä paina sitten []. 4 Paina [3, 4] ja valitse Connection sekä paina sitten [1]. Setup Tuning Disc Picture Sound Display Connection Others D V D DRIVE DELETE OPTION AUDIO TEXT TV A V STTL 5 Paina [3, 4] valitaksesi Common Interface ja paina []. Ominaisuudet, jotka tulevat näkyviin näytölle, riippuvat asetetusta CAM-moduulista ja älykortista. Noudata näytölle tulevia ohjeita. Kuvaruudun toimintaopas ei mahdollisesti vastaa kaukosäätimen näppäimiä. P A US E CH INPUT TV Aspect 16:9 Progressive Off TV System PAL HDMI Settings AV1 Output Video AV2 Settings Common Interface TAB V O L P A G E CH Sh o wvi e w P R OG/CHEC K SL O W/SEARC H EXIT FUNCTION MENU EXIT FUNCTION MENU VAIHE 3 Kanavan vastaanoton asetukset ja television kuvasuhteen asetukset/vaihe 4 Aseta CI (Common Interface) Palaaminen edelliseen näyttöön Paina []. Näytöstä poistuminen Paina [EXIT]. Kysy lisätietoja maksullisista TV-lähetyksistä palvelun toimittajalta. 11

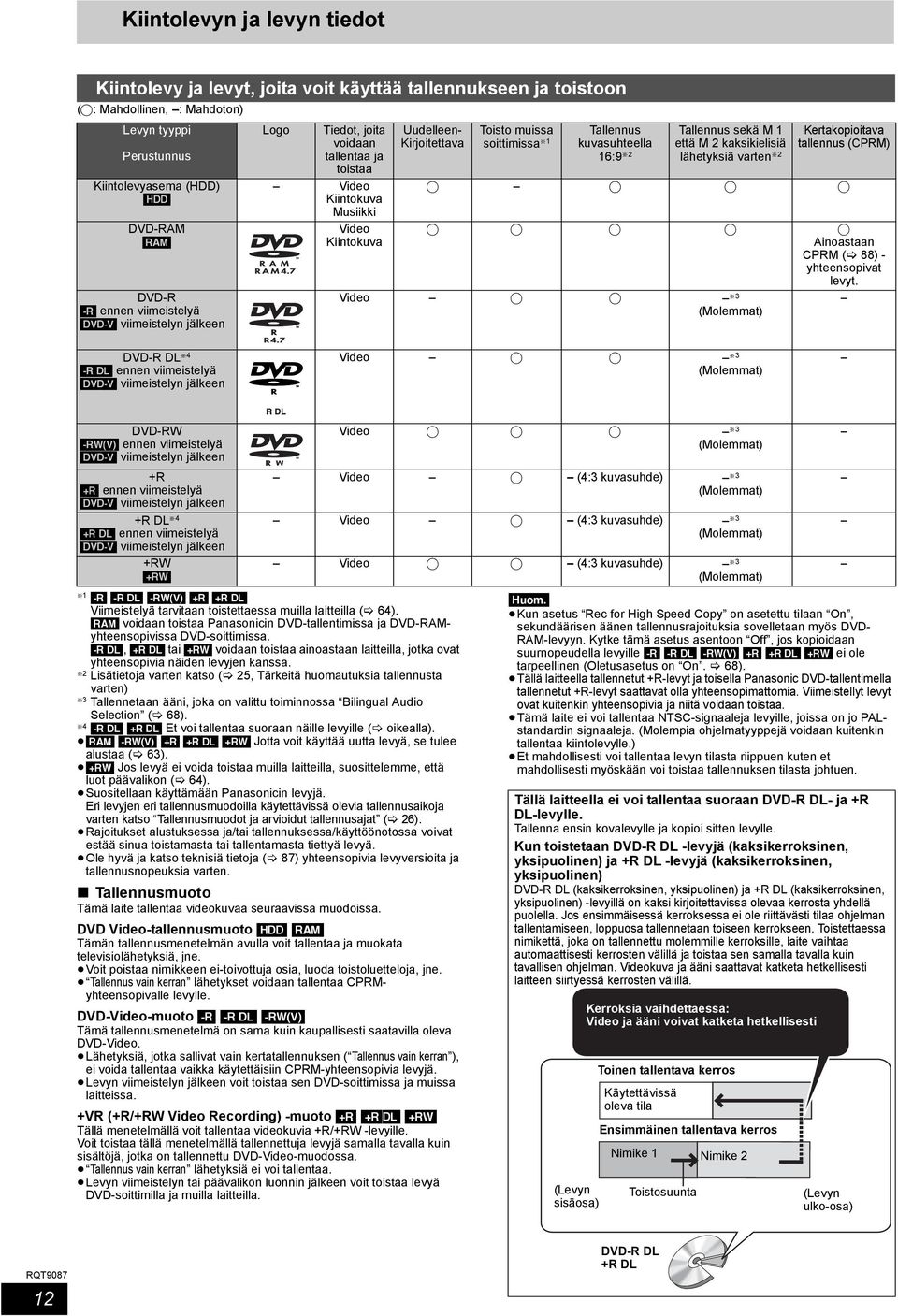

12 Kiintolevyn ja levyn tiedot Kiintolevy ja levyt, joita voit käyttää tallennukseen ja toistoon ( : Mahdollinen, : Mahdoton) Levyn tyyppi Perustunnus Kiintolevyasema () [] DVD-RAM [RAM] DVD-R [-R] ennen viimeistelyä [DVD-V] viimeistelyn jälkeen Logo Tiedot, joita voidaan tallentaa ja toistaa Video Kiintokuva Musiikki Video Kiintokuva Uudelleen- Kirjoitettava Toisto muissa soittimissa 1 Tallennus kuvasuhteella 16:9 2 Tallennus sekä M 1 että M 2 kaksikielisiä lähetyksiä varten 2 Kertakopioitava tallennus (CPRM) Ainoastaan CPRM ( 88) - yhteensopivat levyt. Video 3 (Molemmat) DVD-R DL 4 [-R]DL] ennen viimeistelyä [DVD-V] viimeistelyn jälkeen Video 3 (Molemmat) DVD-RW [-RW V ] ennen viimeistelyä [DVD-V] viimeistelyn jälkeen +R [+R] ennen viimeistelyä [DVD-V] viimeistelyn jälkeen +R DL 4 [+R]DL] ennen viimeistelyä [DVD-V] viimeistelyn jälkeen +RW [+RW] 1 [-R] [-R]DL] [-RW V ] [+R] [+R]DL] Viimeistelyä tarvitaan toistettaessa muilla laitteilla ( 64). [RAM] voidaan toistaa Panasonicin DVD-tallentimissa ja DVD-RAMyhteensopivissa DVD-soittimissa. [-R]DL], [+R]DL] tai [+RW] voidaan toistaa ainoastaan laitteilla, jotka ovat yhteensopivia näiden levyjen kanssa. 2 Lisätietoja varten katso ( 25, Tärkeitä huomautuksia tallennusta varten) 3 Tallennetaan ääni, joka on valittu toiminnossa Bilingual Audio Selection ( 68). 4 [-R]DL] [+R]DL] Et voi tallentaa suoraan näille levyille ( oikealla). [RAM] [-RW V ] [+R] [+R]DL] [+RW] Jotta voit käyttää uutta levyä, se tulee alustaa ( 63). [+RW] Jos levyä ei voida toistaa muilla laitteilla, suosittelemme, että luot päävalikon ( 64). Suositellaan käyttämään Panasonicin levyjä. Eri levyjen eri tallennusmuodoilla käytettävissä olevia tallennusaikoja varten katso Tallennusmuodot ja arvioidut tallennusajat ( 26). Rajoitukset alustuksessa ja/tai tallennuksessa/käyttöönotossa voivat estää sinua toistamasta tai tallentamasta tiettyä levyä. Ole hyvä ja katso teknisiä tietoja ( 87) yhteensopivia levyversioita ja tallennusnopeuksia varten. Tallennusmuoto Tämä laite tallentaa videokuvaa seuraavissa muodoissa. DVD Video-tallennusmuoto [] [RAM] Tämän tallennusmenetelmän avulla voit tallentaa ja muokata televisiolähetyksiä, jne. Voit poistaa nimikkeen ei-toivottuja osia, luoda toistoluetteloja, jne. Tallennus vain kerran lähetykset voidaan tallentaa CPRMyhteensopivalle levylle. DVD-Video-muoto [-R] [-R]DL] [-RW V ] Tämä tallennusmenetelmä on sama kuin kaupallisesti saatavilla oleva DVD-Video. Lähetyksiä, jotka sallivat vain kertatallennuksen ( Tallennus vain kerran ), ei voida tallentaa vaikka käytettäisiin CPRM-yhteensopivia levyjä. Levyn viimeistelyn jälkeen voit toistaa sen DVD-soittimissa ja muissa laitteissa. +VR (+R/+RW Video Recording) -muoto [+R] [+R]DL] [+RW] Tällä menetelmällä voit tallentaa videokuvia +R/+RW -levyille. Voit toistaa tällä menetelmällä tallennettuja levyjä samalla tavalla kuin sisältöjä, jotka on tallennettu DVD-Video-muodossa. Tallennus vain kerran lähetyksiä ei voi tallentaa. Levyn viimeistelyn tai päävalikon luonnin jälkeen voit toistaa levyä DVD-soittimilla ja muilla laitteilla. Video 3 (Molemmat) Video (4:3 kuvasuhde) 3 (Molemmat) Video (4:3 kuvasuhde) 3 (Molemmat) Video (4:3 kuvasuhde) 3 (Molemmat) Kun asetus Rec for High Speed Copy on asetettu tilaan On, sekundäärisen äänen tallennusrajoituksia sovelletaan myös DVD- RAM-levyyn. Kytke tämä asetus asentoon Off, jos kopioidaan suurnopeudella levyille [-R] [-R]DL] [-RW V ] [+R] [+R]DL] [+RW] ei ole tarpeellinen (Oletusasetus on On. 68). Tällä laitteella tallennetut +R-levyt ja toisella Panasonic DVD-tallentimella tallennetut +R-levyt saattavat olla yhteensopimattomia. Viimeistellyt levyt ovat kuitenkin yhteensopivia ja niitä voidaan toistaa. Tämä laite ei voi tallentaa NTSC-signaaleja levyille, joissa on jo PALstandardin signaaleja. (Molempia ohjelmatyyppejä voidaan kuitenkin tallentaa kiintolevylle.) Et mahdollisesti voi tallentaa levyn tilasta riippuen kuten et mahdollisesti myöskään voi toistaa tallennuksen tilasta johtuen. Tällä laitteella ei voi tallentaa suoraan DVD-R DL- ja +R DL-levylle. Tallenna ensin kovalevylle ja kopioi sitten levylle. Kun toistetaan DVD-R DL -levyjä (kaksikerroksinen, yksipuolinen) ja +R DL -levyjä (kaksikerroksinen, yksipuolinen) DVD-R DL (kaksikerroksinen, yksipuolinen) ja +R DL (kaksikerroksinen, yksipuolinen) -levyillä on kaksi kirjoitettavissa olevaa kerrosta yhdellä puolella. Jos ensimmäisessä kerroksessa ei ole riittävästi tilaa ohjelman tallentamiseen, loppuosa tallennetaan toiseen kerrokseen. Toistettaessa nimikettä, joka on tallennettu molemmille kerroksille, laite vaihtaa automaattisesti kerrosten välillä ja toistaa sen samalla tavalla kuin tavallisen ohjelman. Videokuva ja ääni saattavat katketa hetkellisesti laitteen siirtyessä kerrosten välillä. (Levyn sisäosa) Kerroksia vaihdettaessa: Video ja ääni voivat katketa hetkellisesti Toinen tallentava kerros Käytettävissä oleva tila Ensimmäinen tallentava kerros Nimike 1 Nimike 2 Toistosuunta (Levyn ulko-osa) 12 DVD-R DL +R DL

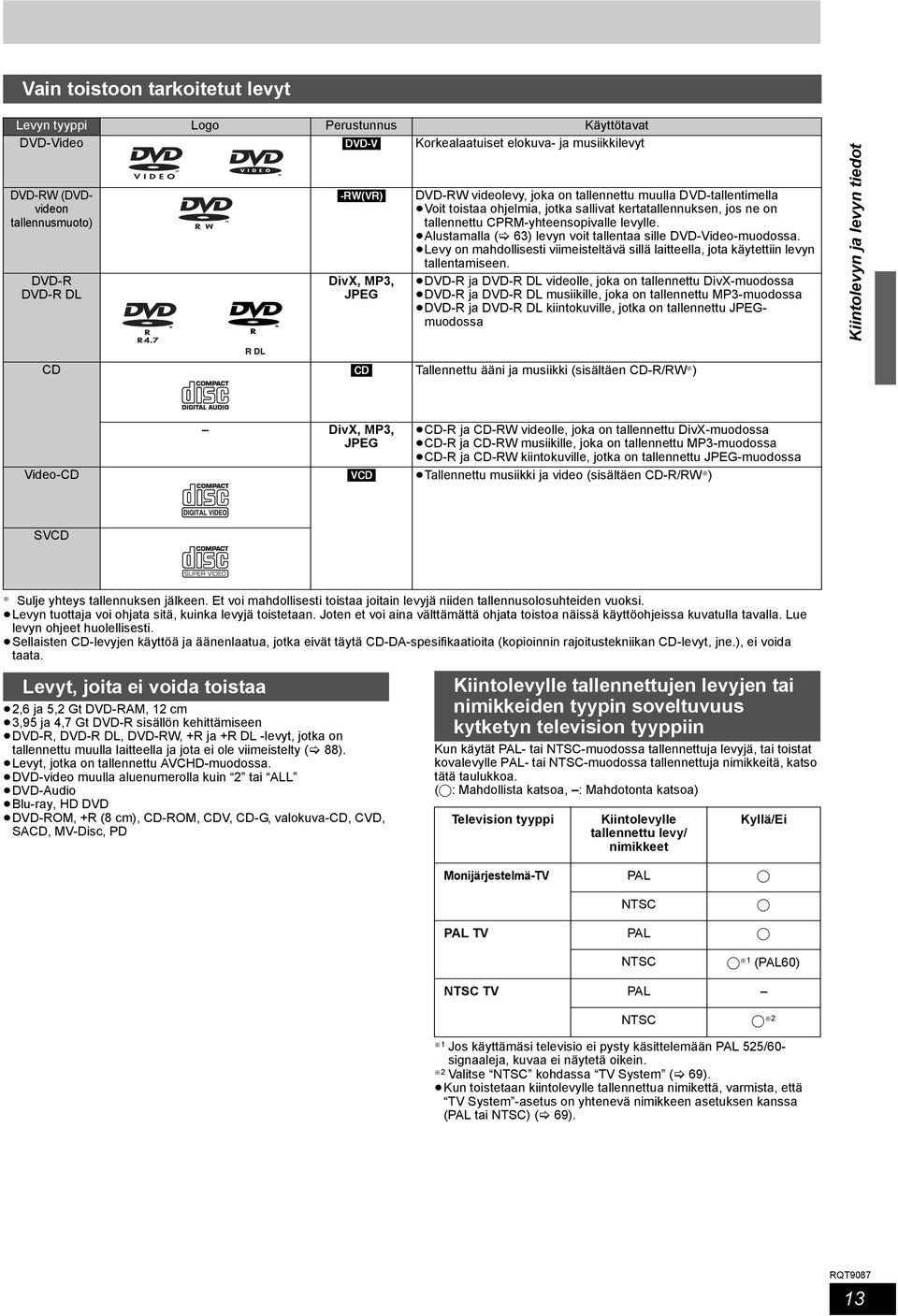

13 Vain toistoon tarkoitetut levyt Levyn tyyppi Logo Perustunnus Käyttötavat DVD-Video [DVD-V] Korkealaatuiset elokuva- ja musiikkilevyt DVD-RW (DVDvideon tallennusmuoto) DVD-R DVD-R DL [-RW VR ] DivX, MP3, JPEG DVD-RW videolevy, joka on tallennettu muulla DVD-tallentimella Voit toistaa ohjelmia, jotka sallivat kertatallennuksen, jos ne on tallennettu CPRM-yhteensopivalle levylle. Alustamalla ( 63) levyn voit tallentaa sille DVD-Video-muodossa. Levy on mahdollisesti viimeisteltävä sillä laitteella, jota käytettiin levyn tallentamiseen. DVD-R ja DVD-R DL videolle, joka on tallennettu DivX-muodossa DVD-R ja DVD-R DL musiikille, joka on tallennettu MP3-muodossa DVD-R ja DVD-R DL kiintokuville, jotka on tallennettu JPEGmuodossa Kiintolevyn ja levyn tiedot CD [CD] Tallennettu ääni ja musiikki (sisältäen CD-R/RW ) DivX, MP3, JPEG CD-R ja CD-RW videolle, joka on tallennettu DivX-muodossa CD-R ja CD-RW musiikille, joka on tallennettu MP3-muodossa CD-R ja CD-RW kiintokuville, jotka on tallennettu JPEG-muodossa Video-CD [VCD] Tallennettu musiikki ja video (sisältäen CD-R/RW ) SVCD Sulje yhteys tallennuksen jälkeen. Et voi mahdollisesti toistaa joitain levyjä niiden tallennusolosuhteiden vuoksi. Levyn tuottaja voi ohjata sitä, kuinka levyjä toistetaan. Joten et voi aina välttämättä ohjata toistoa näissä käyttöohjeissa kuvatulla tavalla. Lue levyn ohjeet huolellisesti. Sellaisten CD-levyjen käyttöä ja äänenlaatua, jotka eivät täytä CD-DA-spesifikaatioita (kopioinnin rajoitustekniikan CD-levyt, jne.), ei voida taata. Levyt, joita ei voida toistaa 2,6 ja 5,2 Gt DVD-RAM, 12 cm 3,95 ja 4,7 Gt DVD-R sisällön kehittämiseen DVD-R, DVD-R DL, DVD-RW, +R ja +R DL -levyt, jotka on tallennettu muulla laitteella ja jota ei ole viimeistelty ( 88). Levyt, jotka on tallennettu AVCHD-muodossa. DVD-video muulla aluenumerolla kuin 2 tai ALL DVD-Audio Blu-ray, HD DVD DVD-ROM, +R (8 cm), CD-ROM, CDV, CD-G, valokuva-cd, CVD, SACD, MV-Disc, PD Kiintolevylle tallennettujen levyjen tai nimikkeiden tyypin soveltuvuus kytketyn television tyyppiin Kun käytät PAL- tai NTSC-muodossa tallennettuja levyjä, tai toistat kovalevylle PAL- tai NTSC-muodossa tallennettuja nimikkeitä, katso tätä taulukkoa. ( : Mahdollista katsoa, : Mahdotonta katsoa) Television tyyppi Kiintolevylle tallennettu levy/ nimikkeet Kyllä/Ei Monijärjestelmä-TV PAL NTSC PAL TV PAL NTSC 1 (PAL60) NTSC TV PAL NTSC 2 1 Jos käyttämäsi televisio ei pysty käsittelemään PAL 525/60- signaaleja, kuvaa ei näytetä oikein. 2 Valitse NTSC kohdassa TV System ( 69). Kun toistetaan kiintolevylle tallennettua nimikettä, varmista, että TV System -asetus on yhtenevä nimikkeen asetuksen kanssa (PAL tai NTSC) ( 69). 13

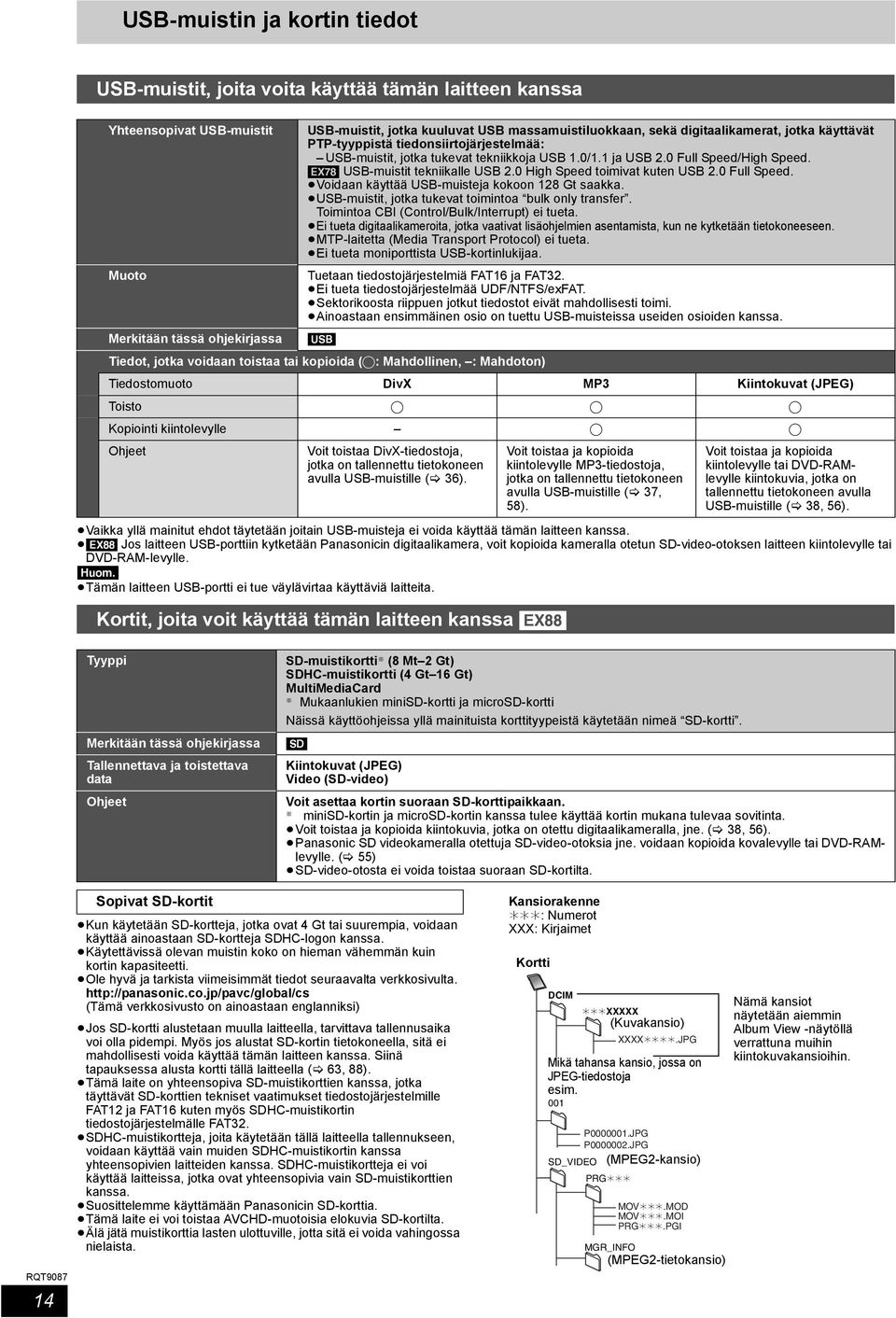

14 USB-muistin ja kortin tiedot USB-muistit, joita voita käyttää tämän laitteen kanssa Yhteensopivat USB-muistit Muoto Merkitään tässä ohjekirjassa USB-muistit, jotka kuuluvat USB massamuistiluokkaan, sekä digitaalikamerat, jotka käyttävät PTP-tyyppistä tiedonsiirtojärjestelmää: USB-muistit, jotka tukevat tekniikkoja USB 1.0/1.1 ja USB 2.0 Full Speed/High Speed. [EX78] USB-muistit tekniikalle USB 2.0 High Speed toimivat kuten USB 2.0 Full Speed. Voidaan käyttää USB-muisteja kokoon 128 Gt saakka. USB-muistit, jotka tukevat toimintoa bulk only transfer. Toimintoa CBI (Control/Bulk/Interrupt) ei tueta. Ei tueta digitaalikameroita, jotka vaativat lisäohjelmien asentamista, kun ne kytketään tietokoneeseen. MTP-laitetta (Media Transport Protocol) ei tueta. Ei tueta moniporttista USB-kortinlukijaa. Tuetaan tiedostojärjestelmiä FAT16 ja FAT32. Ei tueta tiedostojärjestelmää UDF/NTFS/exFAT. Sektorikoosta riippuen jotkut tiedostot eivät mahdollisesti toimi. Ainoastaan ensimmäinen osio on tuettu USB-muisteissa useiden osioiden kanssa. [USB] Tiedot, jotka voidaan toistaa tai kopioida ( : Mahdollinen, : Mahdoton) Tiedostomuoto DivX MP3 Kiintokuvat (JPEG) Toisto Kopiointi kiintolevylle Ohjeet Voit toistaa DivX-tiedostoja, jotka on tallennettu tietokoneen avulla USB-muistille ( 36). Voit toistaa ja kopioida kiintolevylle MP3-tiedostoja, jotka on tallennettu tietokoneen avulla USB-muistille ( 37, 58). Voit toistaa ja kopioida kiintolevylle tai DVD-RAMlevylle kiintokuvia, jotka on tallennettu tietokoneen avulla USB-muistille ( 38, 56). Vaikka yllä mainitut ehdot täytetään joitain USB-muisteja ei voida käyttää tämän laitteen kanssa. [EX88] Jos laitteen USB-porttiin kytketään Panasonicin digitaalikamera, voit kopioida kameralla otetun SD-video-otoksen laitteen kiintolevylle tai DVD-RAM-levylle. Tämän laitteen USB-portti ei tue väylävirtaa käyttäviä laitteita. Kortit, joita voit käyttää tämän laitteen kanssa [EX88] Tyyppi Merkitään tässä ohjekirjassa Tallennettava ja toistettava data Ohjeet SD-muistikortti (8 Mt 2 Gt) SDHC-muistikortti (4 Gt 16 Gt) MultiMediaCard Mukaanlukien minisd-kortti ja microsd-kortti Näissä käyttöohjeissa yllä mainituista korttityypeistä käytetään nimeä SD-kortti. [SD] Kiintokuvat (JPEG) Video (SD-video) Voit asettaa kortin suoraan SD-korttipaikkaan. minisd-kortin ja microsd-kortin kanssa tulee käyttää kortin mukana tulevaa sovitinta. Voit toistaa ja kopioida kiintokuvia, jotka on otettu digitaalikameralla, jne. ( 38, 56). Panasonic SD videokameralla otettuja SD-video-otoksia jne. voidaan kopioida kovalevylle tai DVD-RAMlevylle. ( 55) SD-video-otosta ei voida toistaa suoraan SD-kortilta. 14 Sopivat SD-kortit Kun käytetään SD-kortteja, jotka ovat 4 Gt tai suurempia, voidaan käyttää ainoastaan SD-kortteja SDHC-logon kanssa. Käytettävissä olevan muistin koko on hieman vähemmän kuin kortin kapasiteetti. Ole hyvä ja tarkista viimeisimmät tiedot seuraavalta verkkosivulta. (Tämä verkkosivusto on ainoastaan englanniksi) Jos SD-kortti alustetaan muulla laitteella, tarvittava tallennusaika voi olla pidempi. Myös jos alustat SD-kortin tietokoneella, sitä ei mahdollisesti voida käyttää tämän laitteen kanssa. Siinä tapauksessa alusta kortti tällä laitteella ( 63, 88). Tämä laite on yhteensopiva SD-muistikorttien kanssa, jotka täyttävät SD-korttien tekniset vaatimukset tiedostojärjestelmille FAT12 ja FAT16 kuten myös SDHC-muistikortin tiedostojärjestelmälle FAT32. SDHC-muistikortteja, joita käytetään tällä laitteella tallennukseen, voidaan käyttää vain muiden SDHC-muistikortin kanssa yhteensopivien laitteiden kanssa. SDHC-muistikortteja ei voi käyttää laitteissa, jotka ovat yhteensopivia vain SD-muistikorttien kanssa. Suosittelemme käyttämään Panasonicin SD-korttia. Tämä laite ei voi toistaa AVCHD-muotoisia elokuvia SD-kortilta. Älä jätä muistikorttia lasten ulottuville, jotta sitä ei voida vahingossa nielaista. Kansiorakenne : Numerot XXX: Kirjaimet Kortti DCIM XXXXX (Kuvakansio) Mikä tahansa kansio, jossa on JPEG-tiedostoja esim. 001 PRG XXXX.JPG P JPG P JPG SD_VIDEO (MPEG2-kansio) MOV.MOD MOV.MOI PRG.PGI MGR_INFO (MPEG2-tietokansio) Nämä kansiot näytetään aiemmin Album View -näytöllä verrattuna muihin kiintokuvakansioihin.

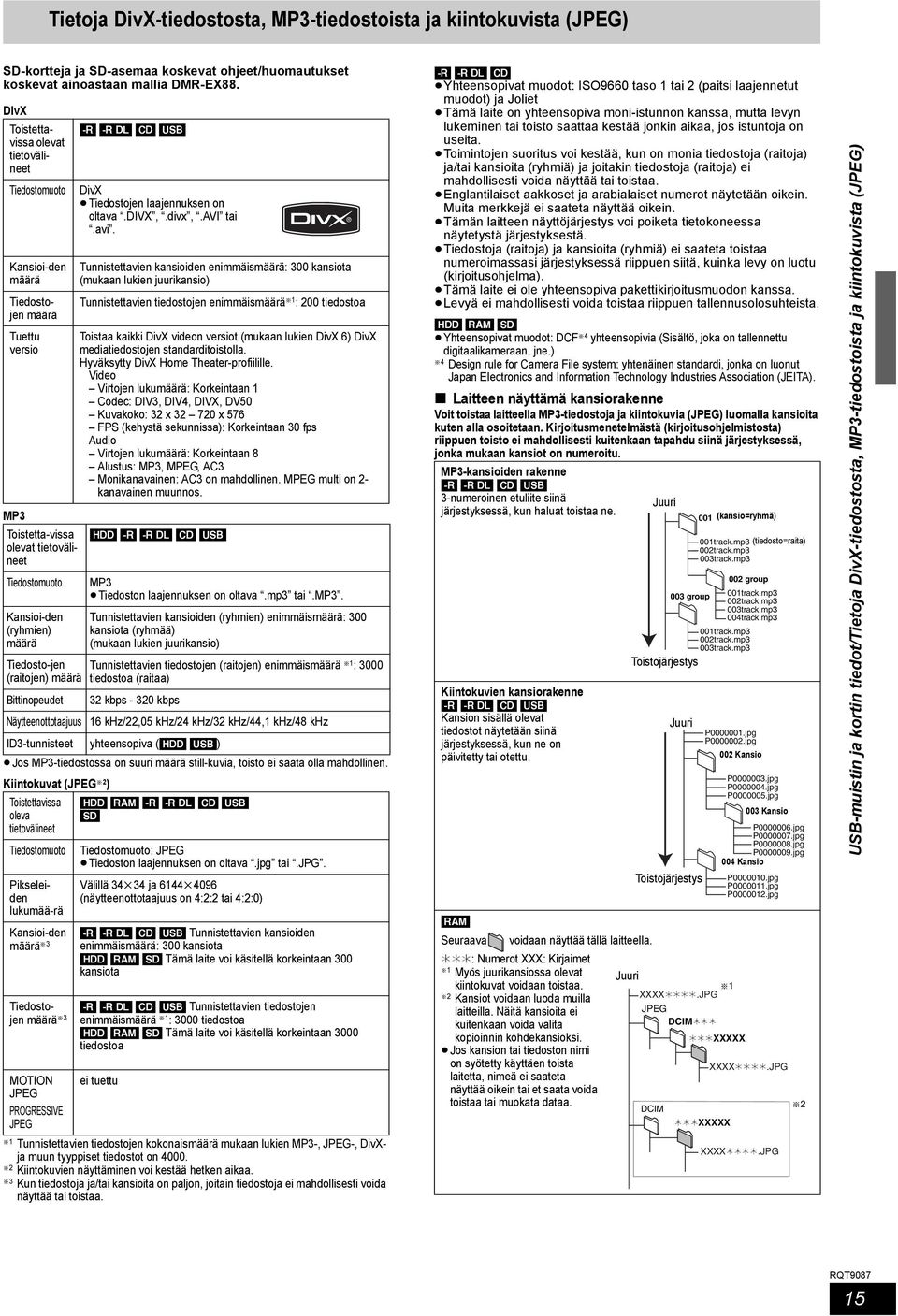

15 Tietoja DivX-tiedostosta, MP3-tiedostoista ja kiintokuvista (JPEG) SD-kortteja ja SD-asemaa koskevat ohjeet/huomautukset koskevat ainoastaan mallia DMR-EX88. Tiedostomuoto DivX Toistettavissa olevat tietovälineet Kansioi-den määrä Tiedostojen määrä Tuettu versio MP3 Tiedostomuoto Kansioi-den (ryhmien) määrä Tiedosto-jen (raitojen) määrä Bittinopeudet Jos MP3-tiedostossa on suuri määrä still-kuvia, toisto ei saata olla mahdollinen. Kiintokuvat (JPEG 2 ) [-R] [-R]DL] [CD] [USB] DivX Tiedostojen laajennuksen on oltava.divx,.divx,.avi tai.avi. Tunnistettavien kansioiden enimmäismäärä: 300 kansiota (mukaan lukien juurikansio) Tunnistettavien tiedostojen enimmäismäärä 1 : 200 tiedostoa Toistaa kaikki DivX videon versiot (mukaan lukien DivX 6) DivX mediatiedostojen standarditoistolla. Hyväksytty DivX Home Theater-profiilille. Video Virtojen lukumäärä: Korkeintaan 1 Codec: DIV3, DIV4, DIVX, DV50 Kuvakoko: 32 x x 576 FPS (kehystä sekunnissa): Korkeintaan 30 fps Audio Virtojen lukumäärä: Korkeintaan 8 Alustus: MP3, MPEG, AC3 Monikanavainen: AC3 on mahdollinen. MPEG multi on 2- kanavainen muunnos. [] [-R] [-R]DL] [CD] [USB] MP3 Tiedoston laajennuksen on oltava.mp3 tai.mp3. Tunnistettavien kansioiden (ryhmien) enimmäismäärä: 300 kansiota (ryhmää) (mukaan lukien juurikansio) Tunnistettavien tiedostojen (raitojen) enimmäismäärä 1 : 3000 tiedostoa (raitaa) 32 kbps kbps Näytteenottotaajuus 16 khz/22,05 khz/24 khz/32 khz/44,1 khz/48 khz ID3-tunnisteet yhteensopiva ([] [USB]) Toistettavissa oleva tietovälineet Tiedostomuoto Toistetta-vissa olevat tietovälineet Pikseleiden lukumää-rä Kansioi-den määrä 3 Tiedostojen määrä 3 MOTION JPEG PROGRESSIVE JPEG [] [RAM] [-R] [-R]DL] [CD] [USB] [SD] Tiedostomuoto: JPEG Tiedoston laajennuksen on oltava.jpg tai.jpg. Välillä 34k34 ja 6144k4096 (näytteenottotaajuus on 4:2:2 tai 4:2:0) [-R] [-R]DL] [CD] [USB] Tunnistettavien kansioiden enimmäismäärä: 300 kansiota [] [RAM] [SD] Tämä laite voi käsitellä korkeintaan 300 kansiota [-R] [-R]DL] [CD] [USB] Tunnistettavien tiedostojen enimmäismäärä 1 : 3000 tiedostoa [] [RAM] [SD] Tämä laite voi käsitellä korkeintaan 3000 tiedostoa ei tuettu 1 Tunnistettavien tiedostojen kokonaismäärä mukaan lukien MP3-, JPEG-, DivXja muun tyyppiset tiedostot on Kiintokuvien näyttäminen voi kestää hetken aikaa. 3 Kun tiedostoja ja/tai kansioita on paljon, joitain tiedostoja ei mahdollisesti voida näyttää tai toistaa. [-R] [-R]DL] [CD] Yhteensopivat muodot: ISO9660 taso 1 tai 2 (paitsi laajennetut muodot) ja Joliet Tämä laite on yhteensopiva moni-istunnon kanssa, mutta levyn lukeminen tai toisto saattaa kestää jonkin aikaa, jos istuntoja on useita. Toimintojen suoritus voi kestää, kun on monia tiedostoja (raitoja) ja/tai kansioita (ryhmiä) ja joitakin tiedostoja (raitoja) ei mahdollisesti voida näyttää tai toistaa. Englantilaiset aakkoset ja arabialaiset numerot näytetään oikein. Muita merkkejä ei saateta näyttää oikein. Tämän laitteen näyttöjärjestys voi poiketa tietokoneessa näytetystä järjestyksestä. Tiedostoja (raitoja) ja kansioita (ryhmiä) ei saateta toistaa numeroimassasi järjestyksessä riippuen siitä, kuinka levy on luotu (kirjoitusohjelma). Tämä laite ei ole yhteensopiva pakettikirjoitusmuodon kanssa. Levyä ei mahdollisesti voida toistaa riippuen tallennusolosuhteista. [] [RAM] [SD] Yhteensopivat muodot: DCF 4 yhteensopivia (Sisältö, joka on tallennettu digitaalikameraan, jne.) 4 Design rule for Camera File system: yhtenäinen standardi, jonka on luonut Japan Electronics and Information Technology Industries Association (JEITA). Laitteen näyttämä kansiorakenne Voit toistaa laitteella MP3-tiedostoja ja kiintokuvia (JPEG) luomalla kansioita kuten alla osoitetaan. Kirjoitusmenetelmästä (kirjoitusohjelmistosta) riippuen toisto ei mahdollisesti kuitenkaan tapahdu siinä järjestyksessä, jonka mukaan kansiot on numeroitu. MP3-kansioiden rakenne [-R] [-R]DL] [CD] [USB] 3-numeroinen etuliite siinä Juuri järjestyksessä, kun haluat toistaa ne. (kansio=ryhmä) Kiintokuvien kansiorakenne [-R] [-R]DL] [CD] [USB] Kansion sisällä olevat tiedostot näytetään siinä järjestyksessä, kun ne on päivitetty tai otettu. [RAM] Seuraava voidaan näyttää tällä laitteella. : Numerot XXX: Kirjaimet 1 Myös juurikansiossa olevat kiintokuvat voidaan toistaa. 2 Kansiot voidaan luoda muilla laitteilla. Näitä kansioita ei kuitenkaan voida valita kopioinnin kohdekansioksi. Jos kansion tai tiedoston nimi on syötetty käyttäen toista laitetta, nimeä ei saateta näyttää oikein tai et saata voida toistaa tai muokata dataa Toistojärjestys 001track.mp3 (tiedosto=raita) 002track.mp3 003track.mp3 002 group 003 group 001track.mp3 002track.mp3 003track.mp3 004track.mp3 001track.mp3 002track.mp3 003track.mp3 Juuri Toistojärjestys P jpg P jpg Juuri 1 XXXX.JPG JPEG DCIM DCIM 002 Kansio XXXXX XXXXX P jpg P jpg P jpg 003 Kansio P jpg P jpg P jpg P jpg 004 Kansio P jpg P jpg P jpg XXXX.JPG XXXX.JPG 2 USB-muistin ja kortin tiedot/tietoja DivX-tiedostosta, MP3-tiedostoista ja kiintokuvista (JPEG) 15

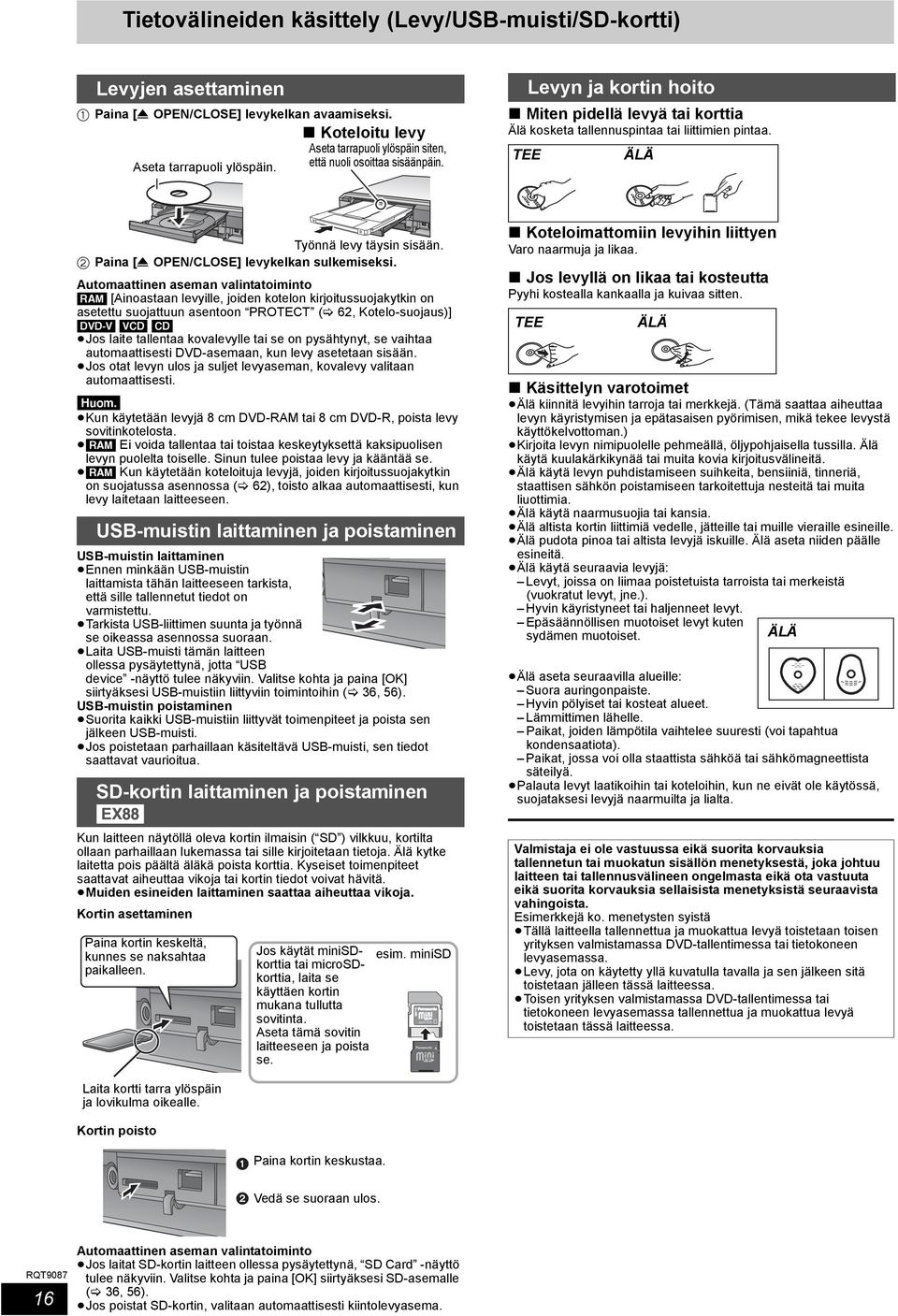

16 Tietovälineiden käsittely (Levy/USB-muisti/SD-kortti) Levyjen asettaminen 1 Paina [< OPEN/CLOSE] levykelkan avaamiseksi. Aseta tarrapuoli ylöspäin. Koteloitu levy Aseta tarrapuoli ylöspäin siten, että nuoli osoittaa sisäänpäin. Miten pidellä levyä tai korttia Älä kosketa tallennuspintaa tai liittimien pintaa. TEE Levyn ja kortin hoito ÄLÄ Työnnä levy täysin sisään. 2 Paina [< OPEN/CLOSE] levykelkan sulkemiseksi. Automaattinen aseman valintatoiminto [RAM] [Ainoastaan levyille, joiden kotelon kirjoitussuojakytkin on asetettu suojattuun asentoon PROTECT ( 62, Kotelo-suojaus)] [DVD-V] [VCD] [CD] Jos laite tallentaa kovalevylle tai se on pysähtynyt, se vaihtaa automaattisesti DVD-asemaan, kun levy asetetaan sisään. Jos otat levyn ulos ja suljet levyaseman, kovalevy valitaan automaattisesti. Kun käytetään levyjä 8 cm DVD-RAM tai 8 cm DVD-R, poista levy sovitinkotelosta. [RAM] Ei voida tallentaa tai toistaa keskeytyksettä kaksipuolisen levyn puolelta toiselle. Sinun tulee poistaa levy ja kääntää se. [RAM] Kun käytetään koteloituja levyjä, joiden kirjoitussuojakytkin on suojatussa asennossa ( 62), toisto alkaa automaattisesti, kun levy laitetaan laitteeseen. USB-muistin laittaminen ja poistaminen USB-muistin laittaminen Ennen minkään USB-muistin laittamista tähän laitteeseen tarkista, että sille tallennetut tiedot on varmistettu. Tarkista USB-liittimen suunta ja työnnä se oikeassa asennossa suoraan. Laita USB-muisti tämän laitteen ollessa pysäytettynä, jotta USB device -näyttö tulee näkyviin. Valitse kohta ja paina [] siirtyäksesi USB-muistiin liittyviin toimintoihin ( 36, 56). USB-muistin poistaminen Suorita kaikki USB-muistiin liittyvät toimenpiteet ja poista sen jälkeen USB-muisti. Jos poistetaan parhaillaan käsiteltävä USB-muisti, sen tiedot saattavat vaurioitua. SD-kortin laittaminen ja poistaminen [EX88] Kun laitteen näytöllä oleva kortin ilmaisin ( SD ) vilkkuu, kortilta ollaan parhaillaan lukemassa tai sille kirjoitetaan tietoja. Älä kytke laitetta pois päältä äläkä poista korttia. Kyseiset toimenpiteet saattavat aiheuttaa vikoja tai kortin tiedot voivat hävitä. Muiden esineiden laittaminen saattaa aiheuttaa vikoja. Kortin asettaminen Paina kortin keskeltä, kunnes se naksahtaa paikalleen. Jos käytät minisdkorttia tai microsdkorttia, laita se käyttäen kortin mukana tullutta sovitinta. Aseta tämä sovitin laitteeseen ja poista se. esim. minisd ADAPTER Koteloimattomiin levyihin liittyen Varo naarmuja ja likaa. Jos levyllä on likaa tai kosteutta Pyyhi kostealla kankaalla ja kuivaa sitten. TEE ÄLÄ Käsittelyn varotoimet Älä kiinnitä levyihin tarroja tai merkkejä. (Tämä saattaa aiheuttaa levyn käyristymisen ja epätasaisen pyörimisen, mikä tekee levystä käyttökelvottoman.) Kirjoita levyn nimipuolelle pehmeällä, öljypohjaisella tussilla. Älä käytä kuulakärkikynää tai muita kovia kirjoitusvälineitä. Älä käytä levyn puhdistamiseen suihkeita, bensiiniä, tinneriä, staattisen sähkön poistamiseen tarkoitettuja nesteitä tai muita liuottimia. Älä käytä naarmusuojia tai kansia. Älä altista kortin liittimiä vedelle, jätteille tai muille vieraille esineille. Älä pudota pinoa tai altista levyjä iskuille. Älä aseta niiden päälle esineitä. Älä käytä seuraavia levyjä: Levyt, joissa on liimaa poistetuista tarroista tai merkeistä (vuokratut levyt, jne.). Hyvin käyristyneet tai haljenneet levyt. Epäsäännöllisen muotoiset levyt kuten sydämen muotoiset. ÄLÄ Älä aseta seuraavilla alueille: Suora auringonpaiste. Hyvin pölyiset tai kosteat alueet. Lämmittimen lähelle. Paikat, joiden lämpötila vaihtelee suuresti (voi tapahtua kondensaatiota). Paikat, jossa voi olla staattista sähköä tai sähkömagneettista säteilyä. Palauta levyt laatikoihin tai koteloihin, kun ne eivät ole käytössä, suojataksesi levyjä naarmuilta ja lialta. Valmistaja ei ole vastuussa eikä suorita korvauksia tallennetun tai muokatun sisällön menetyksestä, joka johtuu laitteen tai tallennusvälineen ongelmasta eikä ota vastuuta eikä suorita korvauksia sellaisista menetyksistä seuraavista vahingoista. Esimerkkejä ko. menetysten syistä Tällä laitteella tallennettua ja muokattua levyä toistetaan toisen yrityksen valmistamassa DVD-tallentimessa tai tietokoneen levyasemassa. Levy, jota on käytetty yllä kuvatulla tavalla ja sen jälkeen sitä toistetaan jälleen tässä laitteessa. Toisen yrityksen valmistamassa DVD-tallentimessa tai tietokoneen levyasemassa tallennettua ja muokattua levyä toistetaan tässä laitteessa. Laita kortti tarra ylöspäin ja lovikulma oikealle. Kortin poisto Paina kortin keskustaa. Vedä se suoraan ulos. 16 Automaattinen aseman valintatoiminto Jos laitat SD-kortin laitteen ollessa pysäytettynä, SD Card -näyttö tulee näkyviin. Valitse kohta ja paina [] siirtyäksesi SD-asemalle ( 36, 56). Jos poistat SD-kortin, valitaan automaattisesti kiintolevyasema.

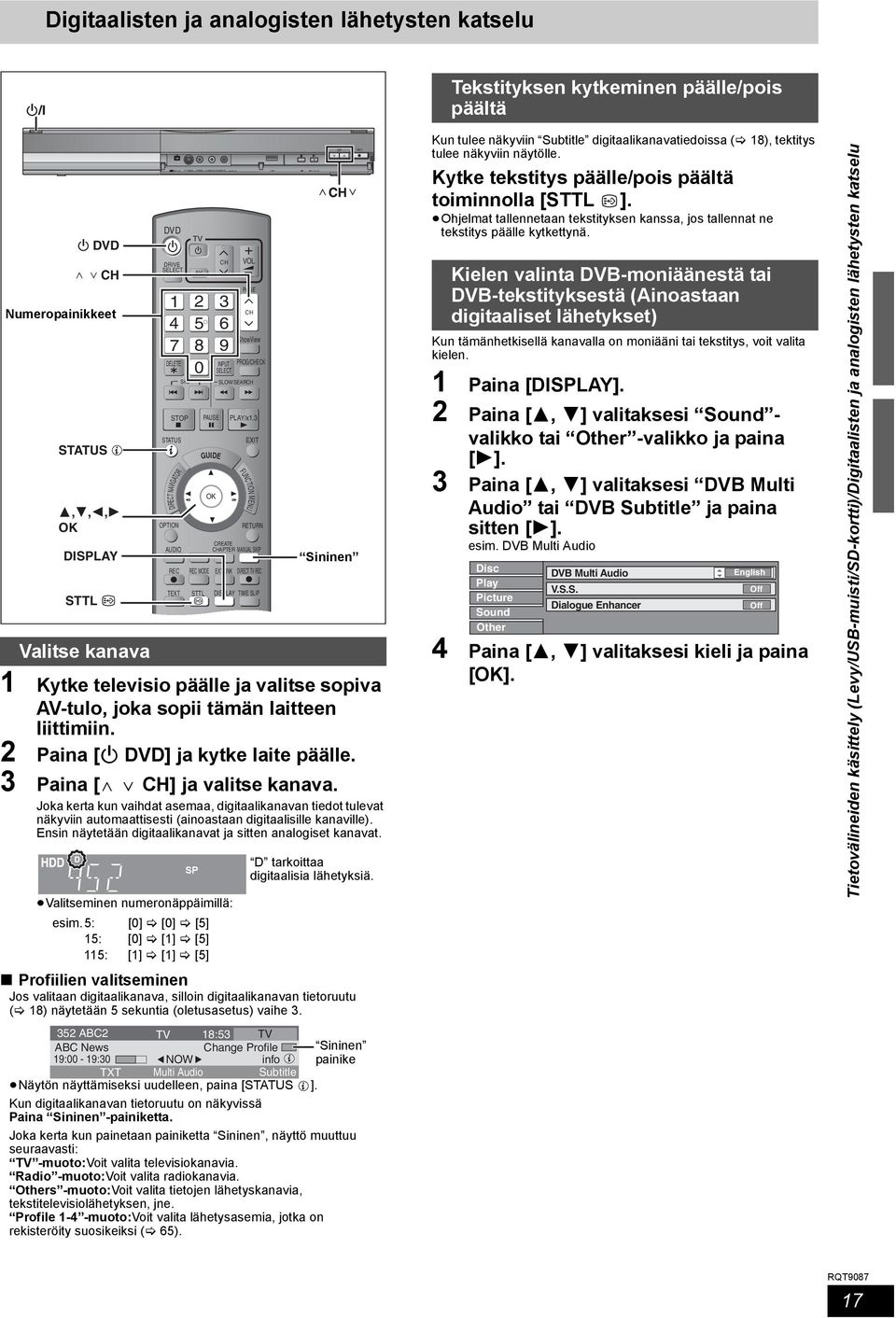

17 Digitaalisten ja analogisten lähetysten katselu OPE N / CLOSE DVD CH Numeropainikkeet STATUS,,, DISPLAY STTL Valitse kanava D V D DRIVE DELETE S T O P S TA TU S DIRECT NAVIGATOR OPTION AUDIO REC REC MODE EXT LINK DIRECT TV REC TEXT DISPL A Y TIME SLIP 1 Kytke televisio päälle ja valitse sopiva AV-tulo, joka sopii tämän laitteen liittimiin. 2 Paina [Í DVD] ja kytke laite päälle. 3 Paina [W XCH] ja valitse kanava. Joka kerta kun vaihdat asemaa, digitaalikanavan tiedot tulevat näkyviin automaattisesti (ainoastaan digitaalisille kanaville). Ensin näytetään digitaalikanavat ja sitten analogiset kanavat. GUIDE Valitseminen numeronäppäimillä: esim.5: [0] [0] [5] 15: [0] [1] [5] 115: [1] [1] [5] PL A Y/x1. 3 CRE A T E CHAPTER MAN U AL SKI P Profiilien valitseminen Jos valitaan digitaalikanava, silloin digitaalikanavan tietoruutu ( 18) näytetään 5 sekuntia (oletusasetus) vaihe 3. SKIP 352 ABC2 TV 18:53 TV ABC News Change Profile Sininen 19:00-19:30 NOW info painike TXT Multi Audio Subtitle Näytön näyttämiseksi uudelleen, paina [STATUS ]. Kun digitaalikanavan tietoruutu on näkyvissä Paina Sininen -painiketta. Joka kerta kun painetaan painiketta Sininen, näyttö muuttuu seuraavasti: TV -muoto:voit valita televisiokanavia. Radio -muoto:voit valita radiokanavia. Others -muoto:voit valita tietojen lähetyskanavia, tekstitelevisiolähetyksen, jne. Profile 1-4 -muoto:voit valita lähetysasemia, jotka on rekisteröity suosikeiksi ( 65). TV A V STTL P A US E CH INPUT REC V O L P A G E CH Sh o wvi e w P R OG/CHEC K SL O W/SEARC H EXIT FUNCTION MENU Sininen D tarkoittaa digitaalisia lähetyksiä. REC Tekstityksen kytkeminen päälle/pois päältä Kun tulee näkyviin Subtitle digitaalikanavatiedoissa ( 18), tektitys tulee näkyviin näytölle. Kytke tekstitys päälle/pois päältä toiminnolla [STTL ]. Ohjelmat tallennetaan tekstityksen kanssa, jos tallennat ne tekstitys päälle kytkettynä. Kielen valinta DVB-moniäänestä tai DVB-tekstityksestä (Ainoastaan digitaaliset lähetykset) Kun tämänhetkisellä kanavalla on moniääni tai tekstitys, voit valita kielen. 1 Paina [DISPLAY]. 2 Paina [3, 4] valitaksesi Sound - valikko tai Other -valikko ja paina [1]. 3 Paina [3, 4] valitaksesi DVB Multi Audio tai DVB Subtitle ja paina sitten [1]. esim. DVB Multi Audio Disc Play Picture Sound Other DVB Multi Audio V.S.S. Dialogue Enhancer English Off Off 4 Paina [3, 4] valitaksesi kieli ja paina []. Tietovälineiden käsittely (Levy/USB-muisti/SD-kortti)/Digitaalisten ja analogisten lähetysten katselu 17

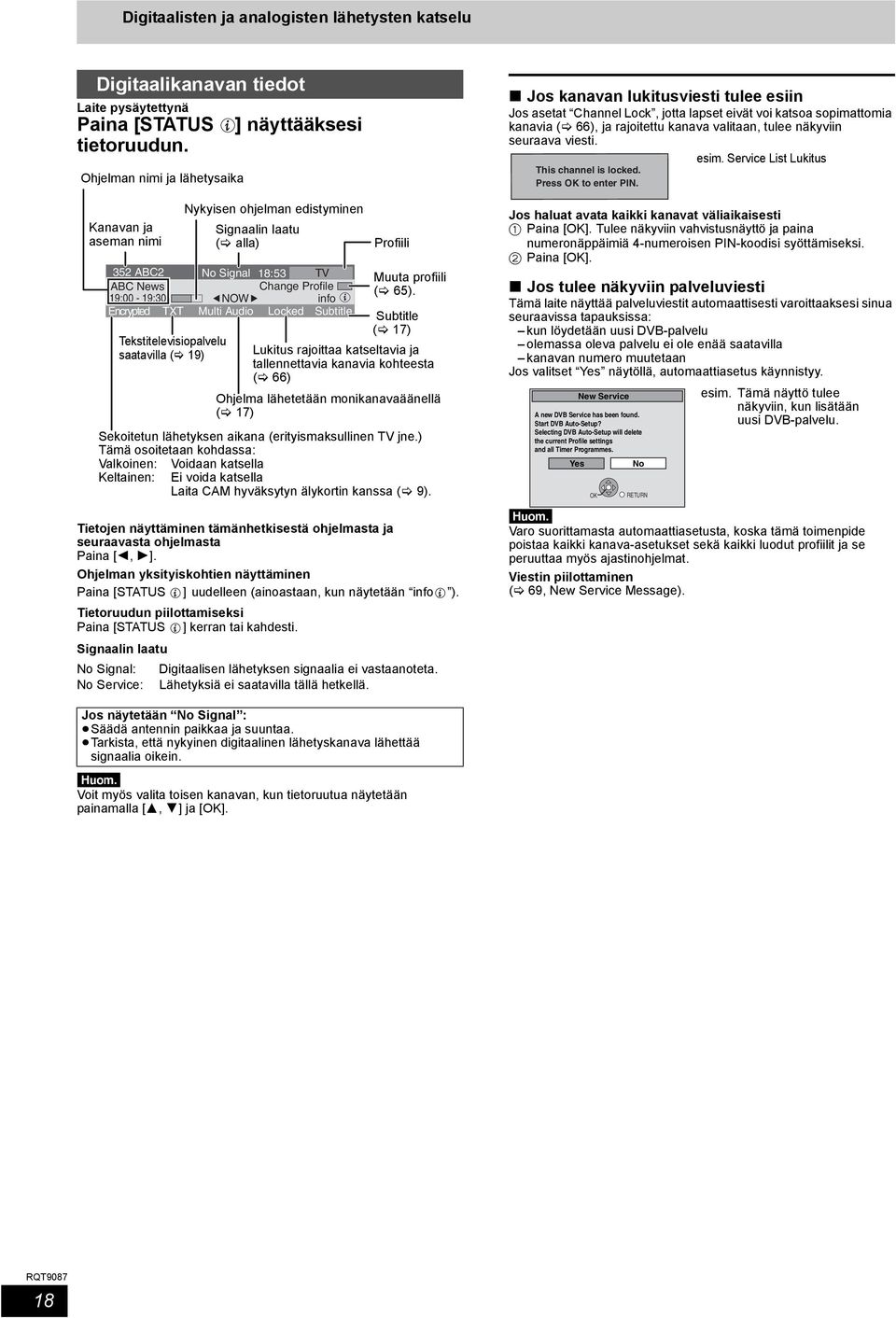

18 Digitaalisten ja analogisten lähetysten katselu Digitaalikanavan tiedot Laite pysäytettynä Paina [STATUS tietoruudun. Ohjelman nimi ja lähetysaika Kanavan ja aseman nimi ] näyttääksesi 352 ABC2 No Signal 18:53 TV ABC News 19:00-19:30 NOW Change Profile info Encrypted TXT Multi Audio Locked Subtitle Tietojen näyttäminen tämänhetkisestä ohjelmasta ja seuraavasta ohjelmasta Paina [2, 1]. Ohjelman yksityiskohtien näyttäminen Paina [STATUS ] uudelleen (ainoastaan, kun näytetään info ). Tietoruudun piilottamiseksi Paina [STATUS ] kerran tai kahdesti. Signaalin laatu No Signal: No Service: Tekstitelevisiopalvelu saatavilla ( 19) Nykyisen ohjelman edistyminen Signaalin laatu ( alla) Profiili Muuta profiili ( 65). Subtitle ( 17) Lukitus rajoittaa katseltavia ja tallennettavia kanavia kohteesta ( 66) Ohjelma lähetetään monikanavaäänellä ( 17) Sekoitetun lähetyksen aikana (erityismaksullinen TV jne.) Tämä osoitetaan kohdassa: Valkoinen: Voidaan katsella Keltainen: Ei voida katsella Laita CAM hyväksytyn älykortin kanssa ( 9). Digitaalisen lähetyksen signaalia ei vastaanoteta. Lähetyksiä ei saatavilla tällä hetkellä. Jos kanavan lukitusviesti tulee esiin Jos asetat Channel Lock, jotta lapset eivät voi katsoa sopimattomia kanavia ( 66), ja rajoitettu kanava valitaan, tulee näkyviin seuraava viesti. This channel is locked. Press to enter PIN. Jos haluat avata kaikki kanavat väliaikaisesti 1 Paina []. Tulee näkyviin vahvistusnäyttö ja paina numeronäppäimiä 4-numeroisen PIN-koodisi syöttämiseksi. 2 Paina []. Jos tulee näkyviin palveluviesti Tämä laite näyttää palveluviestit automaattisesti varoittaaksesi sinua seuraavissa tapauksissa: kun löydetään uusi DVB-palvelu olemassa oleva palvelu ei ole enää saatavilla kanavan numero muutetaan Jos valitset Yes näytöllä, automaattiasetus käynnistyy. A new DVB Service has been found. Start DVB Auto-Setup? Selecting DVB Auto-Setup will delete the current Profile settings and all Timer Programmes. Yes New Service No esim. Service List Lukitus esim. Tämä näyttö tulee näkyviin, kun lisätään uusi DVB-palvelu. Varo suorittamasta automaattiasetusta, koska tämä toimenpide poistaa kaikki kanava-asetukset sekä kaikki luodut profiilit ja se peruuttaa myös ajastinohjelmat. Viestin piilottaminen ( 69, New Service Message). Jos näytetään No Signal : Säädä antennin paikkaa ja suuntaa. Tarkista, että nykyinen digitaalinen lähetyskanava lähettää signaalia oikein. Voit myös valita toisen kanavan, kun tietoruutua näytetään painamalla [3, 4] ja []. 18

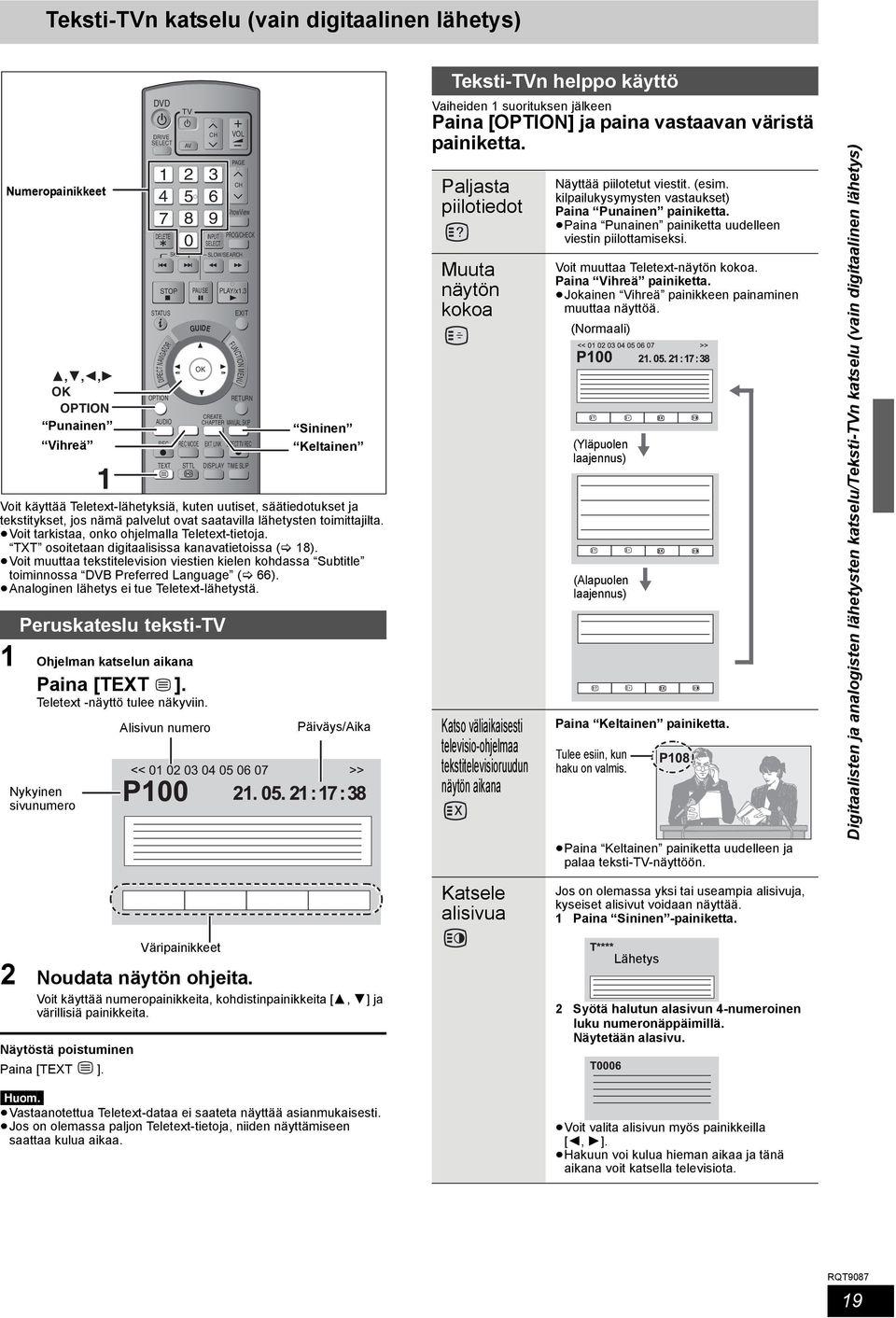

19 Teksti-TVn katselu (vain digitaalinen lähetys) Numeropainikkeet,,, OPTION Punainen Vihreä Voit käyttää Teletext-lähetyksiä, kuten uutiset, säätiedotukset ja tekstitykset, jos nämä palvelut ovat saatavilla lähetysten toimittajilta. Voit tarkistaa, onko ohjelmalla Teletext-tietoja. TXT osoitetaan digitaalisissa kanavatietoissa ( 18). Voit muuttaa tekstitelevision viestien kielen kohdassa Subtitle toiminnossa DVB Preferred Language ( 66). Analoginen lähetys ei tue Teletext-lähetystä. Peruskateslu teksti-tv 1 Ohjelman katselun aikana Paina [TEXT ]. Teletext -näyttö tulee näkyviin. Nykyinen sivunumero 1 2 Noudata näytön ohjeita. Voit käyttää numeropainikkeita, kohdistinpainikkeita [3, 4] ja värillisiä painikkeita. Näytöstä poistuminen Paina [TEXT ]. D V D DRIVE DELETE S T O P S TA TU S DIRECT NAVIGATOR OPTION AUDIO SKIP TV A V P A US E GUIDE CH INPUT V O L P A G E CH Sh o wvi e w P R OG/CHEC K SL O W/SEARC H PL A Y/x1. 3 EXIT FUNCTION MENU CRE A T E CHAPTER MAN U AL SKI P REC REC MODE EXT LINK DIRECT TV REC TEXT STTL Alisivun numero Väripainikkeet DISPL A Y TIME SLIP Sininen Keltainen Päiväys/Aika Teksti-TVn helppo käyttö Vaiheiden 1 suorituksen jälkeen Paina [OPTION] ja paina vastaavan väristä painiketta. Paljasta piilotiedot Muuta näytön kokoa Katso väliaikaisesti televisio-ohjelmaa tekstitelevisioruudun näytön aikana Katsele alisivua Näyttää piilotetut viestit. (esim. kilpailukysymysten vastaukset) Paina Punainen painiketta. Paina Punainen painiketta uudelleen viestin piilottamiseksi. Voit muuttaa Teletext-näytön kokoa. Paina Vihreä painiketta. Jokainen Vihreä painikkeen painaminen muuttaa näyttöä. (Normaali) (Yläpuolen laajennus) (Alapuolen laajennus) Paina Keltainen painiketta. Tulee esiin, kun haku on valmis. Paina Keltainen painiketta uudelleen ja palaa teksti-tv-näyttöön. Jos on olemassa yksi tai useampia alisivuja, kyseiset alisivut voidaan näyttää. 1 Paina Sininen -painiketta. Lähetys 2 Syötä halutun alasivun 4-numeroinen luku numeronäppäimillä. Näytetään alasivu. Digitaalisten ja analogisten lähetysten katselu/teksti-tvn katselu (vain digitaalinen lähetys) Vastaanotettua Teletext-dataa ei saateta näyttää asianmukaisesti. Jos on olemassa paljon Teletext-tietoja, niiden näyttämiseen saattaa kulua aikaa. Voit valita alisivun myös painikkeilla [2, 1]. Hakuun voi kulua hieman aikaa ja tänä aikana voit katsella televisiota. 19

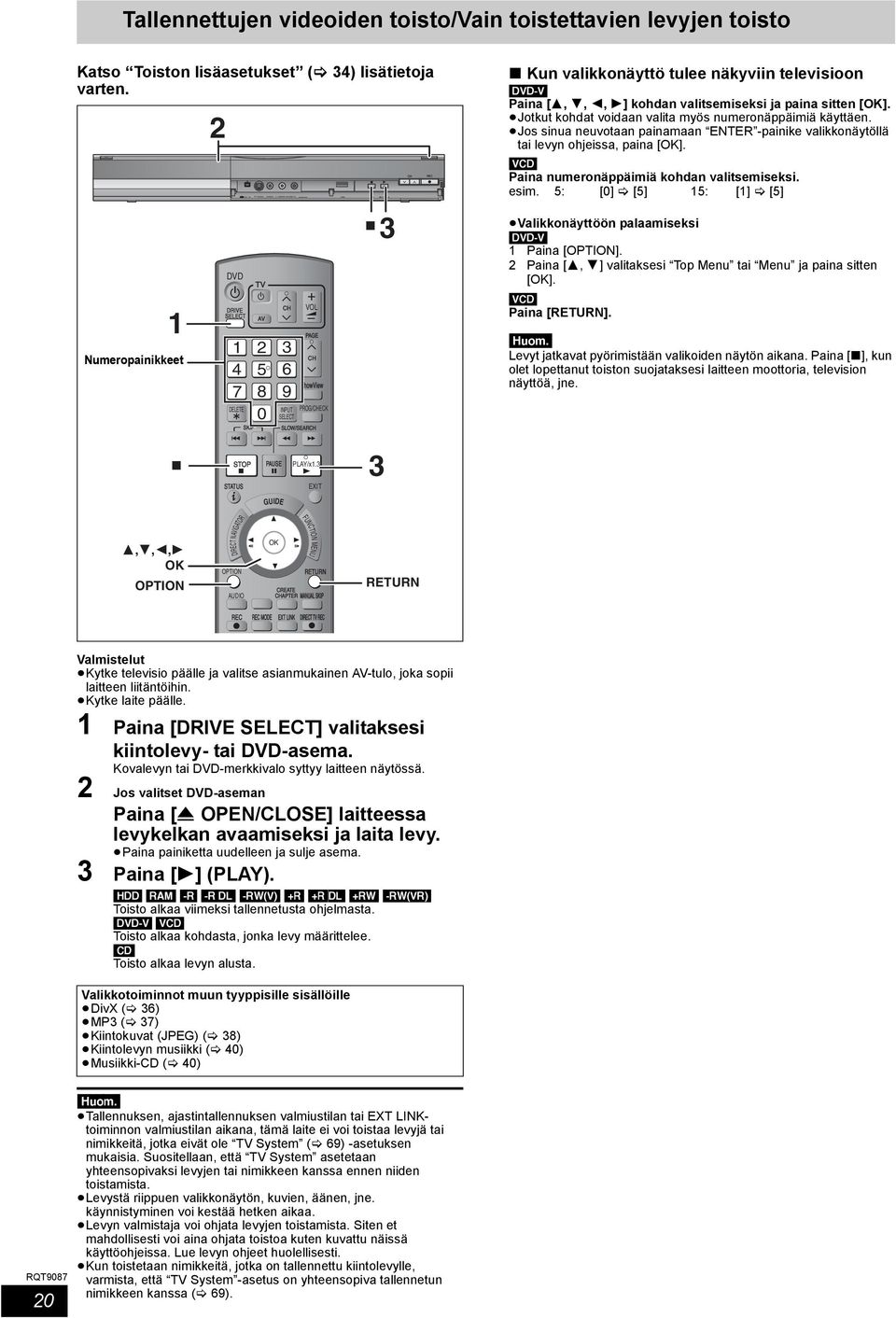

20 Tallennettujen videoiden toisto/vain toistettavien levyjen toisto OPEN/CLOSE Katso Toiston lisäasetukset ( 34) lisätietoja varten. 1 Numeropainikkeet 2 DVD DRIVE DELETE SKIP TV AV CH INPUT VOL PAGE CH ShowView PROG/CHECK SLOW/SEARCH 3 REC Kun valikkonäyttö tulee näkyviin televisioon [DVD-V] Paina [3, 4, 2, 1] kohdan valitsemiseksi ja paina sitten []. Jotkut kohdat voidaan valita myös numeronäppäimiä käyttäen. Jos sinua neuvotaan painamaan ENTER -painike valikkonäytöllä tai levyn ohjeissa, paina []. [VCD] Paina numeronäppäimiä kohdan valitsemiseksi. esim. 5: [0] [5] 15: [1] [5] Valikkonäyttöön palaamiseksi [DVD-V] 1 Paina [OPTION]. 2 Paina [3, 4] valitaksesi Top Menu tai Menu ja paina sitten []. [VCD] Paina []. Levyt jatkavat pyörimistään valikoiden näytön aikana. Paina [ ], kun olet lopettanut toiston suojataksesi laitteen moottoria, television näyttöä, jne. STOP STATUS PAUSE PLAY/x1.3 EXIT 3 GUIDE,,, OPTION DIRECT NAVIGATOR OPTION AUDIO REC FUNCTION MENU CREATE CHAPTER MANUAL SKIP REC MODE EXT LINK DIRECT TV REC Valmistelut Kytke televisio päälle ja valitse asianmukainen AV-tulo, joka sopii laitteen liitäntöihin. Kytke laite päälle. 1 Paina [DRIVE ] valitaksesi kiintolevy- tai DVD-asema. Kovalevyn tai DVD-merkkivalo syttyy laitteen näytössä. 2 Jos valitset DVD-aseman Paina [< OPEN/CLOSE] laitteessa levykelkan avaamiseksi ja laita levy. Paina painiketta uudelleen ja sulje asema. 3 Paina [1] (PLAY). [] [RAM] [-R] [-R]DL] [-RW V ] [+R] [+R]DL] [+RW] [-RW VR ] Toisto alkaa viimeksi tallennetusta ohjelmasta. [DVD-V] [VCD] Toisto alkaa kohdasta, jonka levy määrittelee. [CD] Toisto alkaa levyn alusta. Valikkotoiminnot muun tyyppisille sisällöille DivX ( 36) MP3 ( 37) Kiintokuvat (JPEG) ( 38) Kiintolevyn musiikki ( 40) Musiikki-CD ( 40) 20 Tallennuksen, ajastintallennuksen valmiustilan tai EXT LINKtoiminnon valmiustilan aikana, tämä laite ei voi toistaa levyjä tai nimikkeitä, jotka eivät ole TV System ( 69) -asetuksen mukaisia. Suositellaan, että TV System asetetaan yhteensopivaksi levyjen tai nimikkeen kanssa ennen niiden toistamista. Levystä riippuen valikkonäytön, kuvien, äänen, jne. käynnistyminen voi kestää hetken aikaa. Levyn valmistaja voi ohjata levyjen toistamista. Siten et mahdollisesti voi aina ohjata toistoa kuten kuvattu näissä käyttöohjeissa. Lue levyn ohjeet huolellisesti. Kun toistetaan nimikkeitä, jotka on tallennettu kiintolevylle, varmista, että TV System -asetus on yhteensopiva tallennetun nimikkeen kanssa ( 69).
