EKOTEHOKAS VAPAA-AJAN ASUNTO KIMMO LYLYKANGAS AALTO-YLIOPISTON TEKNILLINEN KORKEAKOULU ARKKITEHTUURIN LAITOS

Transkriptio

1 EKOTEHOKAS VAPAA-AJAN ASUNTO KIMMO LYLYKANGAS AALTO-YLIOPISTON TEKNILLINEN KORKEAKOULU ARKKITEHTUURIN LAITOS

2 PASSIIVIMÖKKI

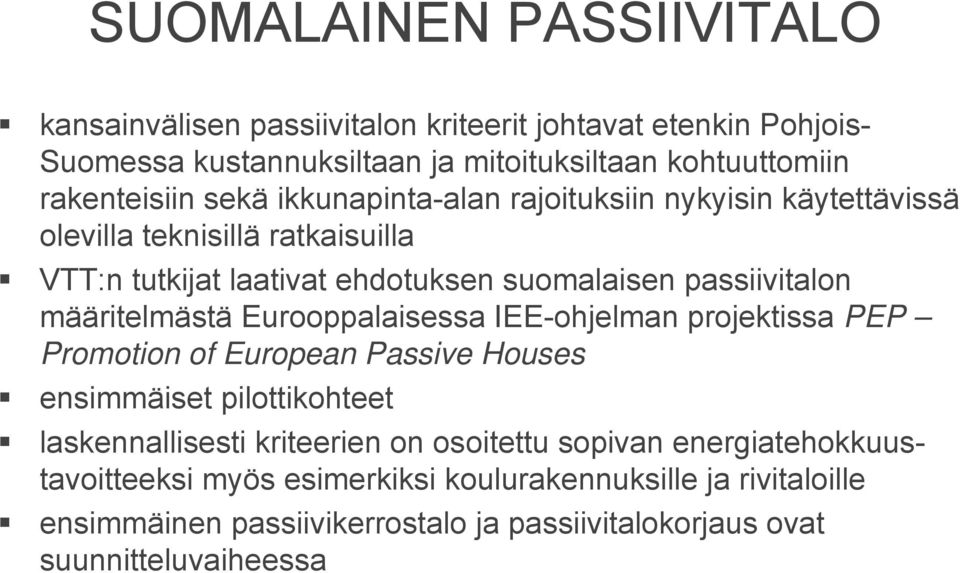

3 SUOMALAINEN PASSIIVITALO kansainvälisen passiivitalon kriteerit johtavat etenkin Pohjois- Suomessa kustannuksiltaan ja mitoituksiltaan kohtuuttomiin rakenteisiin sekä ikkunapinta-alan rajoituksiin nykyisin käytettävissä olevilla teknisillä ratkaisuilla VTT:n tutkijat laativat ehdotuksen suomalaisen passiivitalon määritelmästä Eurooppalaisessa IEE-ohjelman projektissa PEP Promotion of European Passive Houses ensimmäiset pilottikohteet laskennallisesti kriteerien on osoitettu sopivan energiatehokkuustavoitteeksi myös esimerkiksi koulurakennuksille ja rivitaloille ensimmäinen passiivikerrostalo ja passiivitalokorjaus ovat suunnitteluvaiheessa

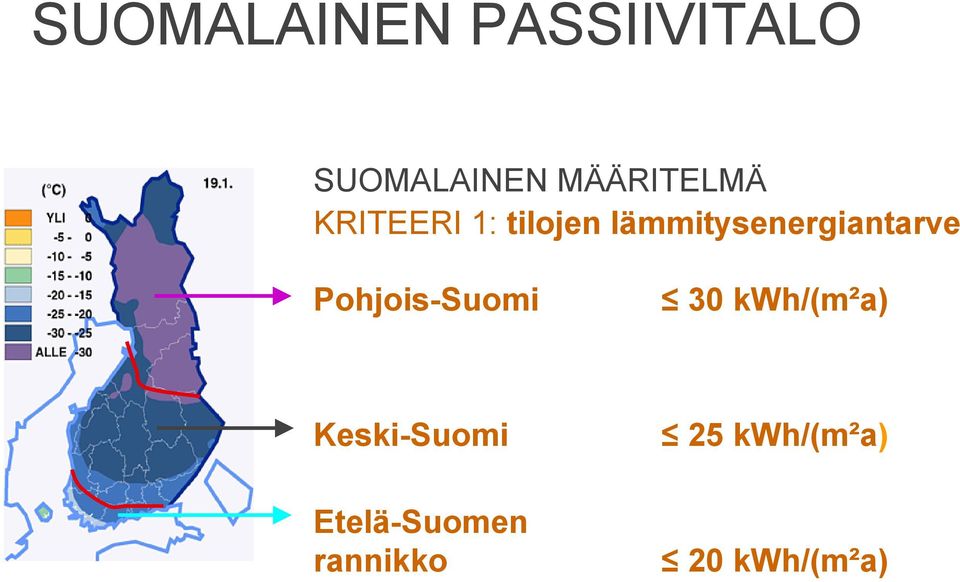

4 SUOMALAINEN PASSIIVITALO SUOMALAINEN MÄÄRITELMÄ KRITEERI 1: tilojen lämmitysenergiantarve Pohjois-Suomi 30 kwh/(m²a) Keski-Suomi Etelä-Suomen rannikko 25 kwh/(m²a) 20 kwh/(m²a)

5 SUOMALAINEN PASSIIVITALO SUOMALAINEN MÄÄRITELMÄ KRITEERI 2: kokonaisprimäärienergiantarve Pohjois-Suomi 140 kwh/(m²a) Keski-Suomi Etelä-Suomen rannikko 135 kwh/(m²a) 130 kwh/(m²a)

6 SUOMALAINEN PASSIIVITALO SUOMALAINEN MÄÄRITELMÄ KRITEERI 3: ilmavuotoluku n /h sama kuin passiivitalon kansainvälisissä kriteereissä mitataan työmaalla painekokeessa 50 Pascalin paine-erossa suosituksia: kaksi mittausta mittaus yli- ja alipaineessa mittauslaitteisto asennetaan ulko-oven paikalle

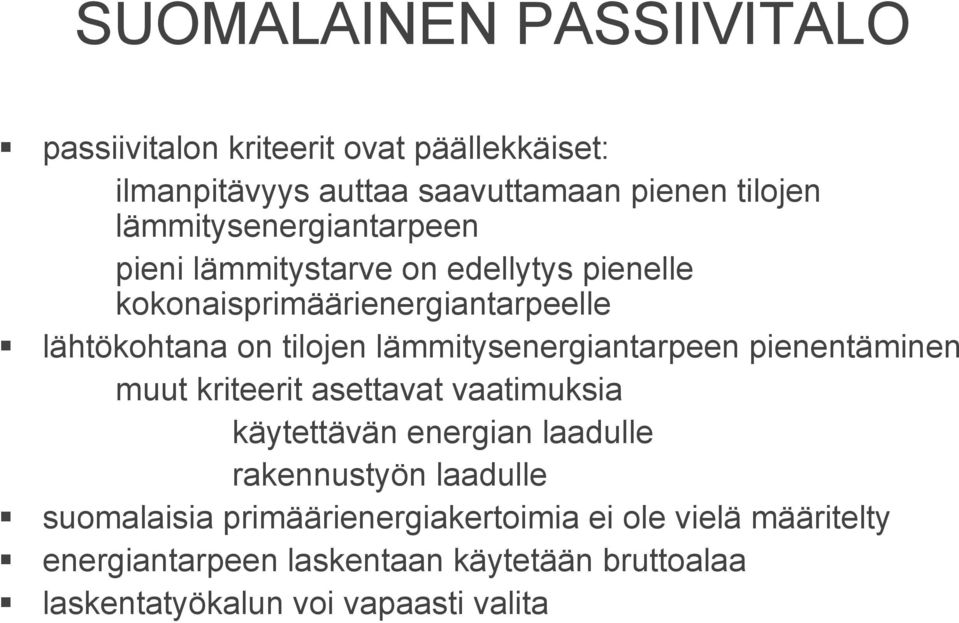

7 SUOMALAINEN PASSIIVITALO passiivitalon kriteerit ovat päällekkäiset: ilmanpitävyys auttaa saavuttamaan pienen tilojen lämmitysenergiantarpeen pieni lämmitystarve on edellytys pienelle kokonaisprimäärienergiantarpeelle lähtökohtana on tilojen lämmitysenergiantarpeen pienentäminen muut kriteerit asettavat vaatimuksia käytettävän energian laadulle rakennustyön laadulle suomalaisia primäärienergiakertoimia ei ole vielä määritelty energiantarpeen laskentaan käytetään bruttoalaa laskentatyökalun voi vapaasti valita

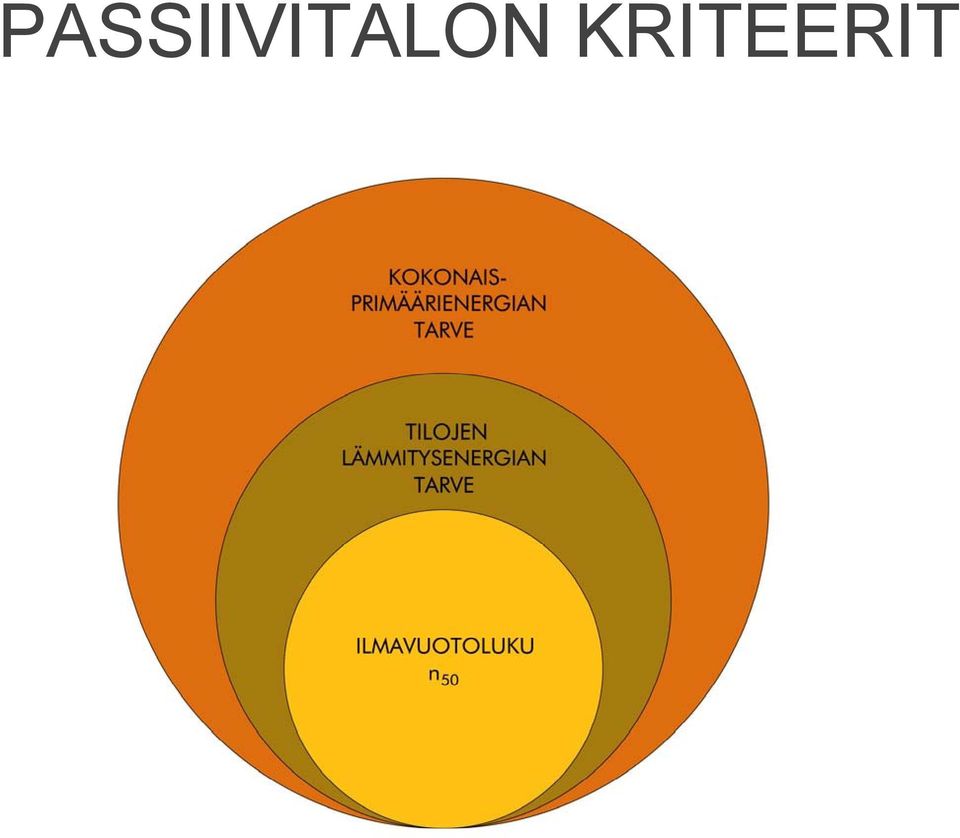

8 PASSIIVITALON KRITEERIT

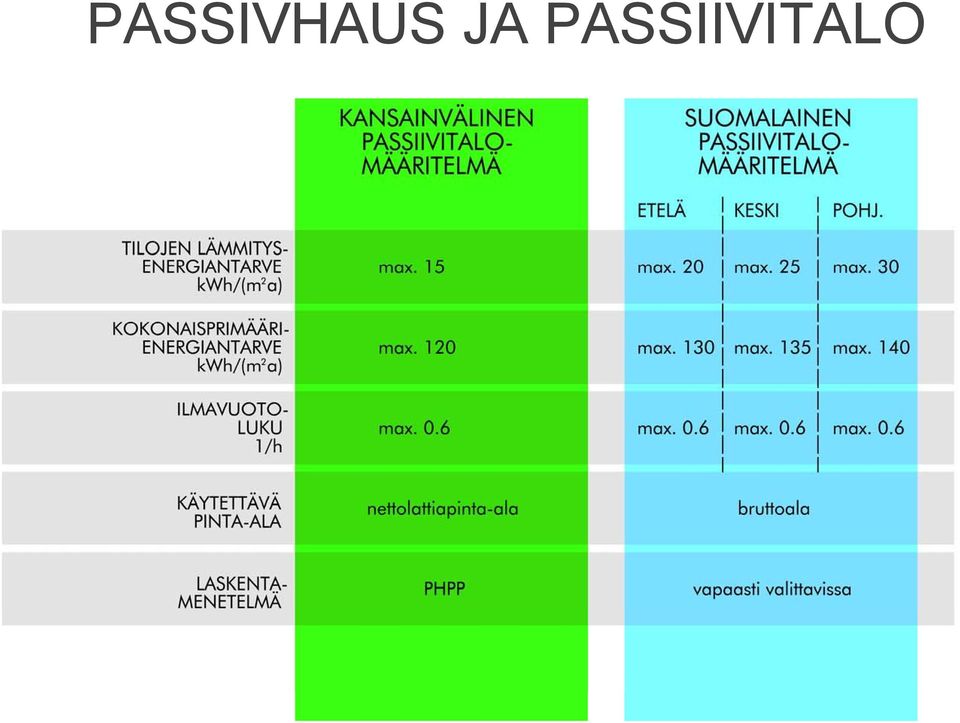

9 PASSIVHAUS JA PASSIIVITALO

10

11 ESIMERKKEJÄ PRIMÄÄRIENERGIAKERTOIMISTA SÄHKÖ 2.0 KAUKOLÄMPÖ 0.7 KAUKOJÄÄHDYTYS 0.4 FOSSIILISET POLTTOAINEET, TURVE 1.0 UUSIUTUVAT POLTTOAINEET esim. PUU 0.5 LÄHDE: Kurnitski, Jarek: Rakennusten energiatehokkuuden osoittaminen kiinteistöveron porrastusta varten. Raportti B85. Teknillinen korkeakoulu. LVI-tekniikka. B. Espoo (KesEn-hanke)

12 RAKENNUSLIIKE SUUTARISEN TOTEUTTAMA PASSIIVITALO MÄNTYHARJUSSA VTT:N MITTAAMA ILMAVUOTOLUKU n 50 = /h PASSIIVITALON KRITEERI n /h ILMATIIVIYS ON TYÖMAATOTEUTUKSEN LAADUN MITTARI

13

14

15

16

17

18

19

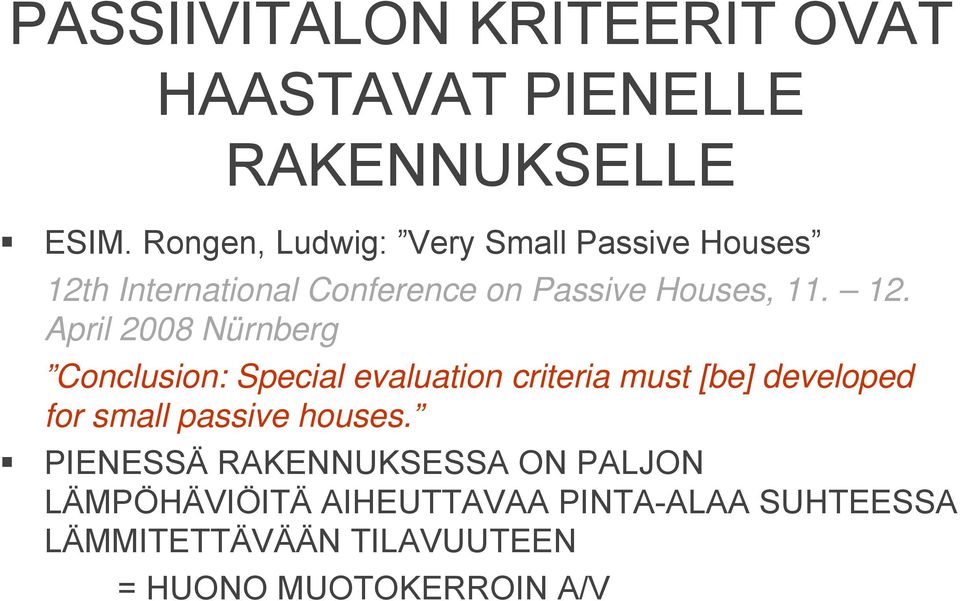

20 PASSIIVITALON KRITEERIT OVAT HAASTAVAT PIENELLE RAKENNUKSELLE ESIM. Rongen, Ludwig: Very Small Passive Houses 12th International Conference on Passive Houses, April 2008 Nürnberg Conclusion: Special evaluation criteria must [be] developed for small passive houses. PIENESSÄ RAKENNUKSESSA ON PALJON LÄMPÖHÄVIÖITÄ AIHEUTTAVAA PINTA-ALAA SUHTEESSA LÄMMITETTÄVÄÄN TILAVUUTEEN = HUONO MUOTOKERROIN A/V

21 LÄHDE: International Passive House Summer School for Students, Austria

22 Riedbergin passiivikoulu, Frankfurt. 4a Architekten MUOTOKERROIN A/V = 0.35

23 A / V A / A

24 ENERGIANTARVETTA PIENENTÄVIÄ SUUNNITTELURATKAISUJA kompakti muoto hyvä lämmöneristys ilmatiivis ulkovaippa tehokas lämmön talteenotto ilmanvaihdossa edellyttää käytännössä koneellista ilmanvaihtoa hyvin eristävät ikkunat ja ovet kohtuullinen ikkunapinta-ala varaavan massan hyödyntäminen koneellisen viilennyksen välttäminen esimerkiksi: varjostavat rakenteet, kaihtimet, ikkunalasien auringonsuojakalvo

25 JOHTOPÄÄTÖKSIÄ PASSIIVITALON KRITEERIT OVAT HAASTAVAT PIENELLE LOMA-ASUNNOLLE KOMPAKTIUDEN TAVOITE SUOSII KAKSIKERROKSISTA RATKAISUA VAPAA-AJAN ASUNNOSSA LÄMPÖKUORMAT PITÄÄ ARVIOIDA ERI TAVOIN KUIN ASUINRAKENNUKSISSA IHMISTEN AIHEUTTAMA LÄMPÖ LAITTEIDEN KÄYTTÖ SOVELTUU TAVOITTEEKSI KUN VAPAA-AJAN ASUNTO LÄHESTYY LUONTEELTAAN KAKKOSASUNTOA

26 NOLLAENERGIAMÖKKI

27

28 NOLLAENERGIAMÖKKI NETTONOLLAENERGIAMÖKKI TUOTTAA VUODESSA YHTÄ PALJON KUIN KULUTTAA LUUKKU-TALOSSA KAIKKI ENERGIA TUOTETAAN AURINGOSTA n. 59 m² AURINKOPANEELIA n. 5 m² AURINKOKERÄIMIÄ ENERGIAA VOIDAAN TUOTTAA MYÖS TUULITURBIINEILLA RAKENNUKSEN/TONTIN ULKOPUOLELLA

29

30 lähde:

31

32

33 JOHTOPÄÄTÖKSIÄ RAKENNUSPAIKAN ENERGIANTUOTTOPOTENTIAALI MÄÄRITELLÄÄN KAAVOITUKSESSA NOLLAENERGIAMÖKKI ON TARKALLEEN OTTAEN SALLIVAMPI ENERGIATEHOKKUUSTAVOITE KUIN PASSIIVIMÖKKI RIITTÄÄ, ETTÄ VUOSITTAINEN ENERGIANTUOTANTO MITOITETAAN VASTAAMAAN VUOSITTAISTA ENERGIANKULUTUSTA ENERGIANTUOTTO JA KULUTUS VASTAAVAT AJALLISESTI HYVIN TOISIAAN KESÄKÄYTTÖÖN PAINOTTUVISSA VAPAA-AJAN ASUNNOISSA

34 HIILINEUTRAALI MÖKKI

35

36 LIGHTHOUSE WATFORD, ISO-BRITANNIA LEVEL 6 : VASTAA UUDISRAKENTAMISELLE VUODESTA 2016 ASETETTAVAA KANSALLISTA VAATIMUSTA ISO-BRITANNIASSA U-ARVOT: US 0.11 W/m²K IKKUNAT 0.7 W/m²K ILMANPITÄVYYS(50 Pa) 1m³/h/m² LTO:N HYÖTYSUHDE 90% PUUPELLETTIKATTILA AURINKOPANEELIT 2 kw 4 kw

37

38

39

40 LÄHDE Potton ltd /

41 LÄHDE Potton ltd /

42 LÄHDE Potton ltd /

43

44

45

46

47

48

49 JOHTOPÄÄTÖKSIÄ HIILINEUTRAALIN (ZERO CARBON) KÄYTÖN TAVOITE SOVELTUU HYVIN VAPAA-AJAN ASUNNON ENERGIATEHOKKUUSTAVOITTEEKSI: PUUPOLTTOAINEEN KÄYTTÖÄ ENERGIANLÄHTEENÄ EI TARVITSE KOMPENSOIDA ENERGIANTUOTANNOLLA (TUULI, AURINKO) VAPAA-AJAN ASUNNOISSA SUOSITAAN TULISIJOJA LÄMPÖVYÖHYKKEISIIN PERUSTUVA SUUNNITTELURATKAISU SAATTAISI SOVELTUA HYVIN HIILINEUTRAALIIN VAPAA-AJAN ASUNTOON HIILINEUTRAALIUS KOKO ELINKAAREN KATTAVASSA TARKASTELUSSA ON HAASTAVA TAVOITE MUTTA TOTEUTETTAVISSA

50

51

52

53

54 OHJEISTUS AALTO-YLIOPISTON TEHTÄVÄNÄ EKOLATU- TUTKIMUSHANKKEESSA ON OHJEISTUS EKOLATU-HANKE LÄHESTYY EKOTEHOKASTA VAPAA- AJAN ASUMISTA RATKAISUORIENTOITUNEESTI ( TUOTTEISTAMINEN ) TAVOITTEENA ON LIITTÄÄ TÄHÄN KÄYTTÄJÄLÄHTÖISYYS ESITTÄMÄLLÄ OLEMASSA OLEVISTA TUOTTEISTA KOOSTUVIA RATKAISUJA KÄYTTÄJÄPROFIILEITTAIN KUINKA VAPAA-AJAN ASUNTO SAA HYVÄN EKOPASSIN

55 ARVIOINTITYÖKALUNA EKOPASSI

56 MÖKINOMISTAJAPROFIILEJA 1. kesälomalaiset -toisen polven mökkeilijät, jotka viettävät kesälomaa ja joitakin viikonloppuja lomaasunnossaan 2. mökkeilyharrastajat -erityisesti seniorit, n vuotiaat, jotka käyvät loma-asunnollaan usein, myös talvella 3. tapamökkeilijät -käyttävät loma-asuntoaan silloin tällöin 4. osa-aika-asujat -asuvat loma-asunnollaan pitkiäkin ajanjaksoja, talvea lukuunottamatta 5. maaseutusieluiset -palaavat takaisin lapsuuden kotikuntaansa -ominaista loma-asunnon intensiivinen käyttö ja pitkät etäisyydet asuinpaikasta 6. harrastusmökkeilijät -esim. kalastukseen, vähäinen käyttöaika 7. osa-aika-asujat asuinkunnissa (Pitkänen, Kati & Kokki, Ruut: Mennäänkö mökille? Näkökulmia pääkaupunkiseutulaisten mökkeilyyn Järvi-Suomessa. Joensuun Yliopisto 2005.)

57 KIITOS!
