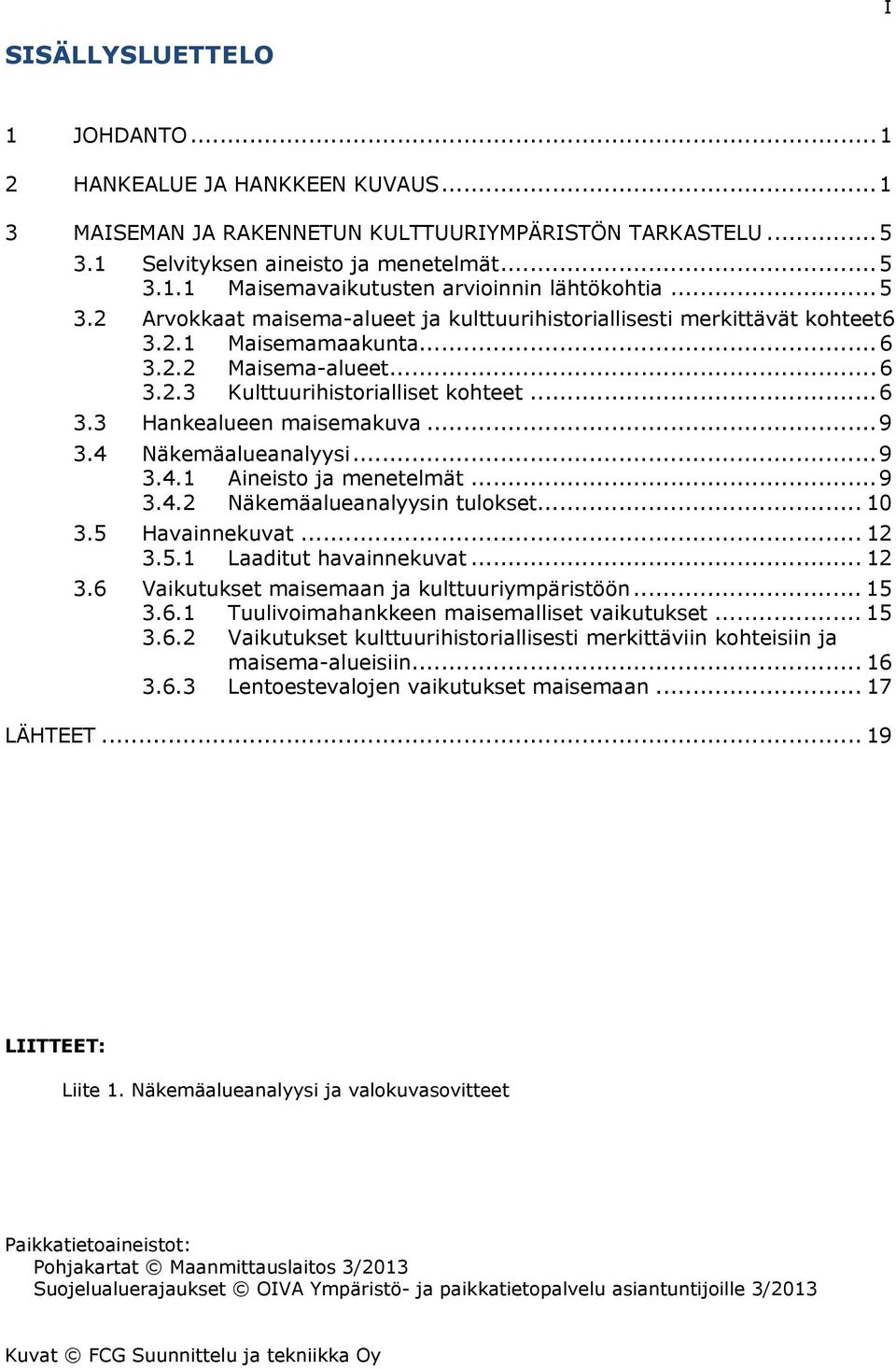

3 I SISÄLLYSLUETTELO 1 JOHDANTO HANKEALUE JA HANKKEEN KUVAUS MAISEMAN JA RAKENNETUN KULTTUURIYMPÄRISTÖN TARKASTELU Selvityksen aineisto ja menetelmät Maisemavaikutusten arvioinnin lähtökohtia Arvokkaat maisema-alueet ja kulttuurihistoriallisesti merkittävät kohteet Maisemamaakunta Maisema-alueet Kulttuurihistorialliset kohteet Hankealueen maisemakuva Näkemäalueanalyysi Aineisto ja menetelmät Näkemäalueanalyysin tulokset Havainnekuvat Laaditut havainnekuvat Vaikutukset maisemaan ja kulttuuriympäristöön Tuulivoimahankkeen maisemalliset vaikutukset Vaikutukset kulttuurihistoriallisesti merkittäviin kohteisiin ja maisema-alueisiin Lentoestevalojen vaikutukset maisemaan LÄHTEET LIITTEET: Liite 1. Näkemäalueanalyysi ja valokuvasovitteet Paikkatietoaineistot: Pohjakartat Maanmittauslaitos 3/2013 Suojelualuerajaukset OIVA Ympäristö- ja paikkatietopalvelu asiantuntijoille 3/2013 Kuvat FCG Suunnittelu ja tekniikka Oy

4

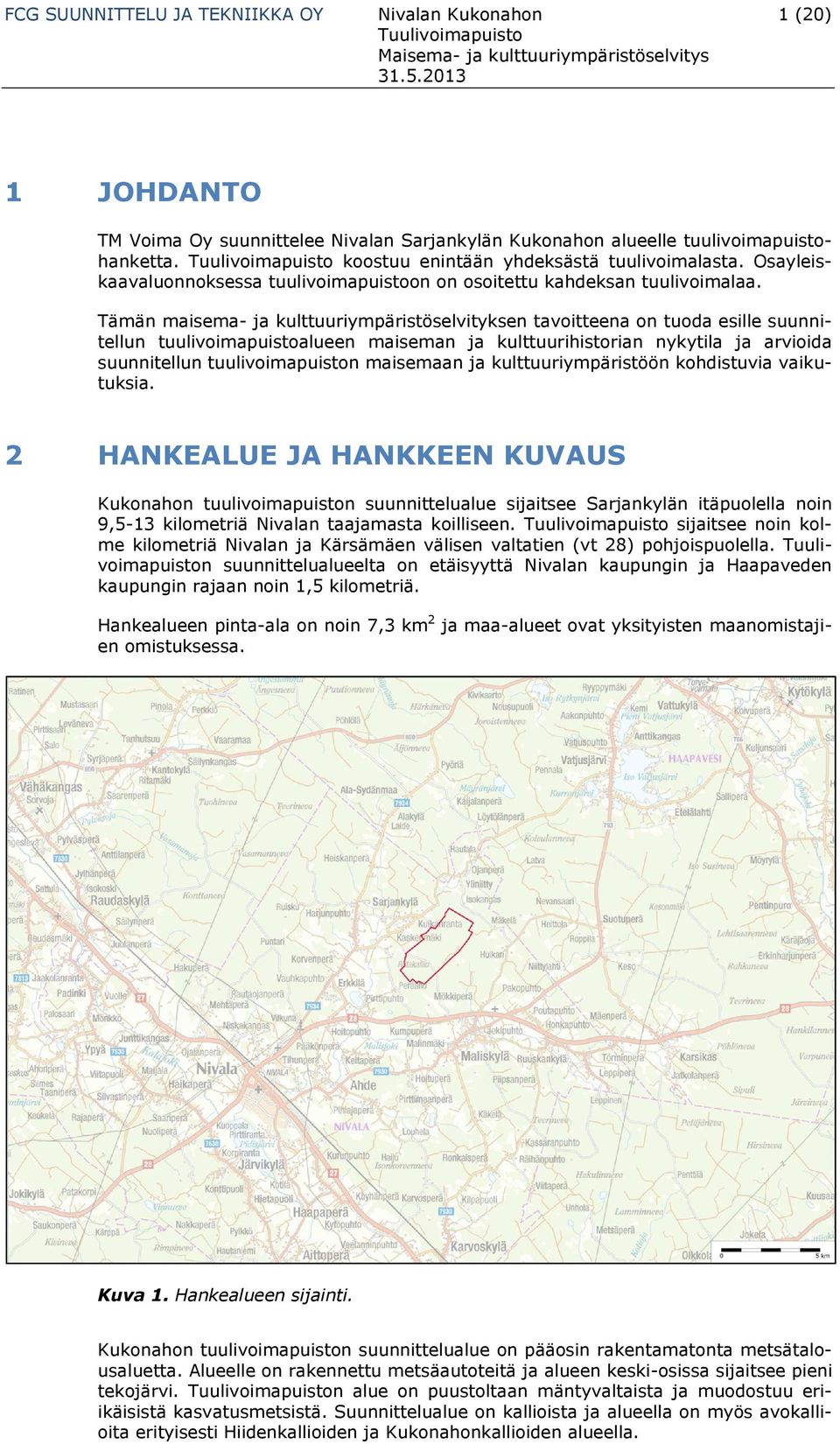

5 FCG SUUNNITTELU JA TEKNIIKKA OY Nivalan Kukonahon 1 (20) Tuulivoimapuisto 1 JOHDANTO TM Voima Oy suunnittelee Nivalan Sarjankylän Kukonahon alueelle tuulivoimapuistohanketta. Tuulivoimapuisto koostuu enintään yhdeksästä tuulivoimalasta. Osayleiskaavaluonnoksessa tuulivoimapuistoon on osoitettu kahdeksan tuulivoimalaa. Tämän maisema- ja kulttuuriympäristöselvityksen tavoitteena on tuoda esille suunnitellun tuulivoimapuistoalueen maiseman ja kulttuurihistorian nykytila ja arvioida suunnitellun tuulivoimapuiston maisemaan ja kulttuuriympäristöön kohdistuvia vaikutuksia. 2 HANKEALUE JA HANKKEEN KUVAUS Kukonahon tuulivoimapuiston suunnittelualue sijaitsee Sarjankylän itäpuolella noin 9,5-13 kilometriä Nivalan taajamasta koilliseen. Tuulivoimapuisto sijaitsee noin kolme kilometriä Nivalan ja Kärsämäen välisen valtatien (vt 28) pohjoispuolella. Tuulivoimapuiston suunnittelualueelta on etäisyyttä Nivalan kaupungin ja Haapaveden kaupungin rajaan noin 1,5 kilometriä. Hankealueen pinta-ala on noin 7,3 km 2 ja maa-alueet ovat yksityisten maanomistajien omistuksessa. Kuva 1. Hankealueen sijainti. Kukonahon tuulivoimapuiston suunnittelualue on pääosin rakentamatonta metsätalousaluetta. Alueelle on rakennettu metsäautoteitä ja alueen keski-osissa sijaitsee pieni tekojärvi. Tuulivoimapuiston alue on puustoltaan mäntyvaltaista ja muodostuu eriikäisistä kasvatusmetsistä. Suunnittelualue on kallioista ja alueella on myös avokallioita erityisesti Hiidenkallioiden ja Kukonahonkallioiden alueella.

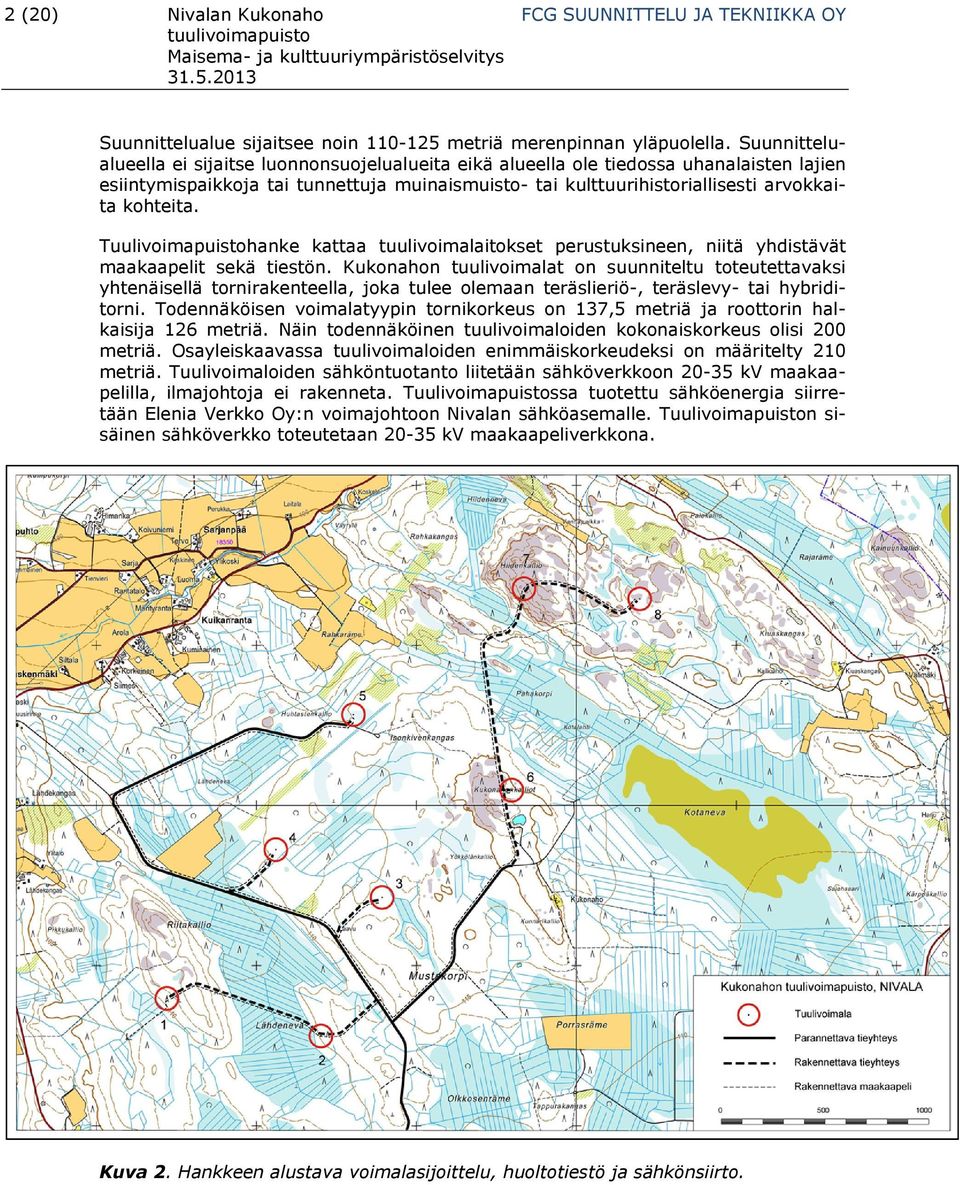

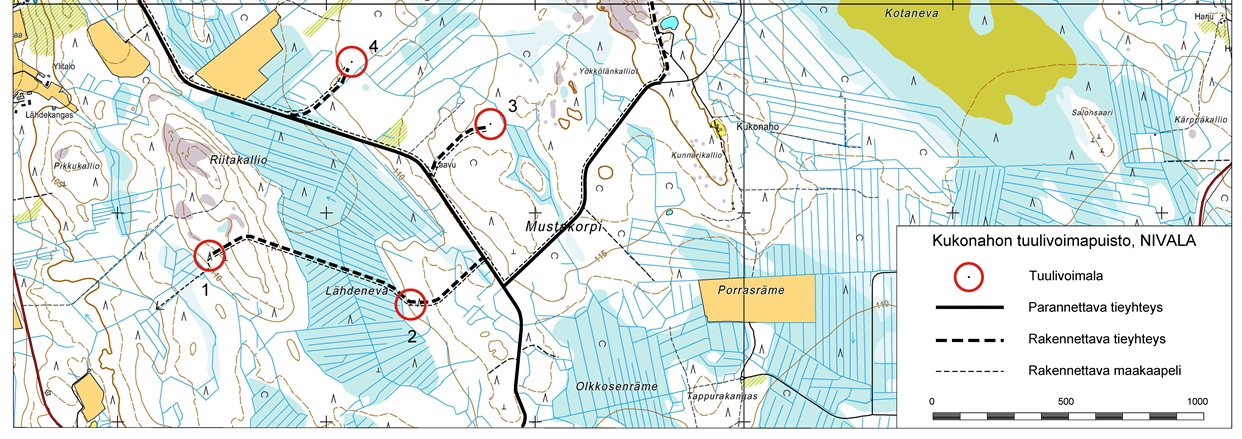

6 2 (20) Nivalan Kukonaho tuulivoimapuisto FCG SUUNNITTELU JA TEKNIIKKA OY Suunnittelualue sijaitsee noin metriä merenpinnan yläpuolella. Suunnittelualueella ei sijaitse luonnonsuojelualueita eikä alueella ole tiedossa uhanalaisten lajien esiintymispaikkoja tai tunnettuja muinaismuisto- tai kulttuurihistoriallisesti arvokkaita kohteita. Tuulivoimapuistohanke kattaa tuulivoimalaitokset perustuksineen, niitä yhdistävät maakaapelit sekä tiestön. Kukonahon tuulivoimalat on suunniteltu toteutettavaksi yhtenäisellä tornirakenteella, joka tulee olemaan teräslieriö-, teräslevy- tai hybriditorni. Todennäköisen voimalatyypin tornikorkeus on 137,5 metriä ja roottorin halkaisija 126 metriä. Näin todennäköinen tuulivoimaloiden kokonaiskorkeus olisi 200 metriä. Osayleiskaavassa tuulivoimaloiden enimmäiskorkeudeksi on määritelty 210 metriä. Tuulivoimaloiden sähköntuotanto liitetään sähköverkkoon kv maakaapelilla, ilmajohtoja ei rakenneta. Tuulivoimapuistossa tuotettu sähköenergia siirretään Elenia Verkko Oy:n voimajohtoon Nivalan sähköasemalle. Tuulivoimapuiston sisäinen sähköverkko toteutetaan kv maakaapeliverkkona. Kuva 2. Hankkeen alustava voimalasijoittelu, huoltotiestö ja sähkönsiirto.

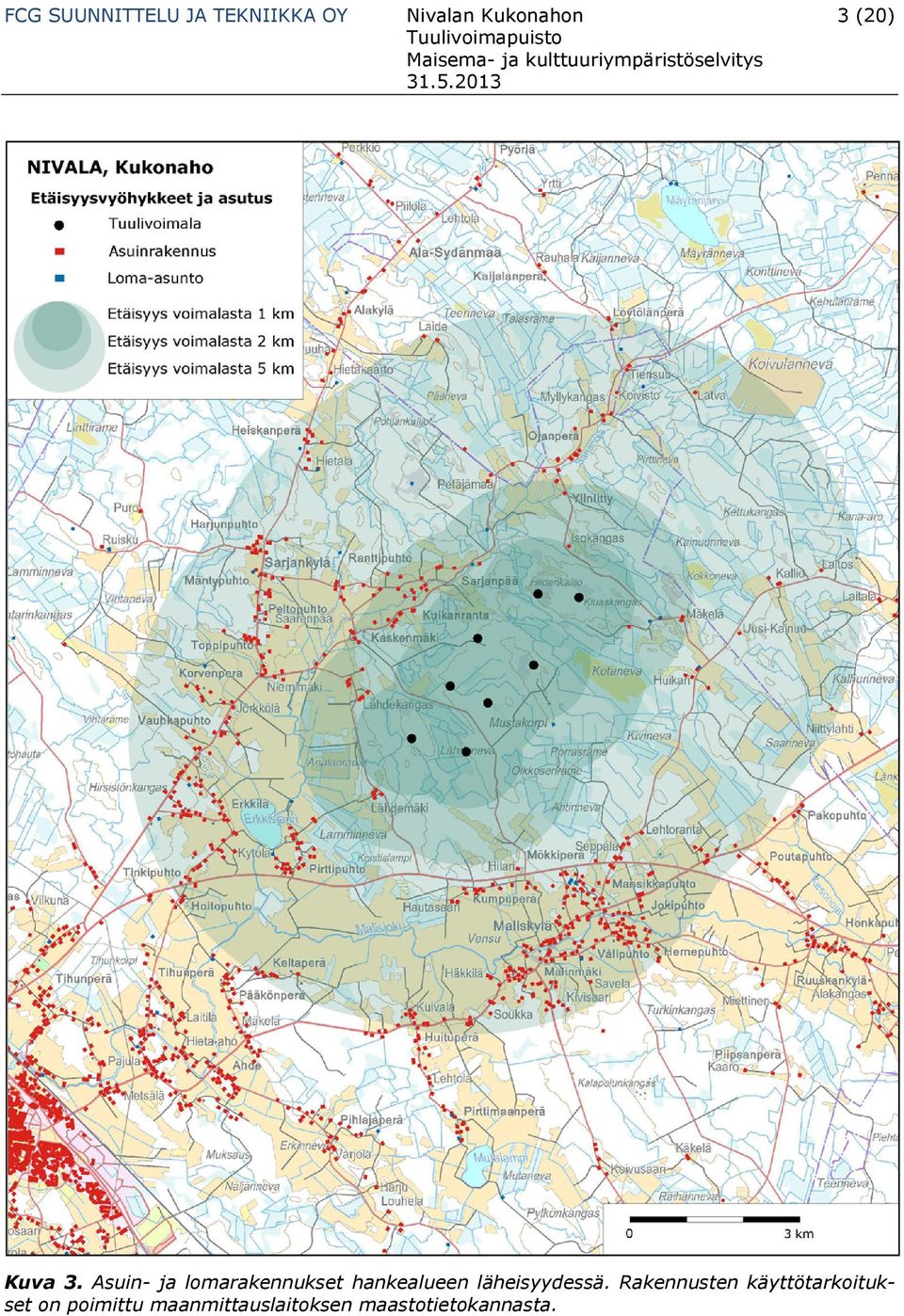

7 FCG SUUNNITTELU JA TEKNIIKKA OY Nivalan Kukonahon Tuulivoimapuisto 3 (20) Kuva 3. Asuin- ja lomarakennukset hankealueen läheisyydessä. Rakennusten käyttötarkoitukset on poimittu maanmittauslaitoksen maastotietokannasta.

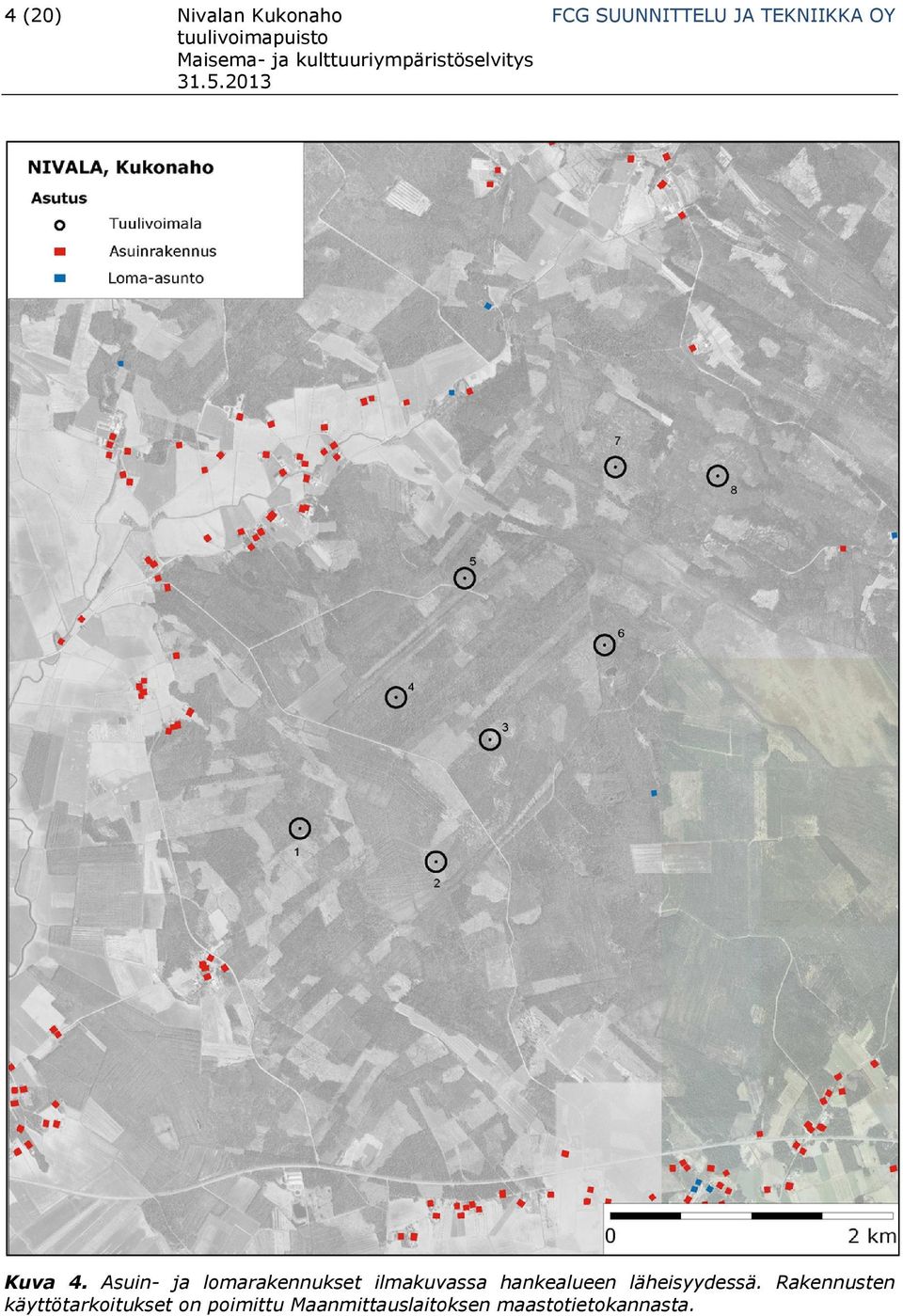

8 4 (20) Nivalan Kukonaho FCG SUUNNITTELU JA TEKNIIKKA OY tuulivoimapuisto Kuva 4. Asuin- ja lomarakennukset ilmakuvassa hankealueen läheisyydessä. Rakennusten käyttötarkoitukset on poimittu Maanmittauslaitoksen maastotietokannasta.

9 FCG SUUNNITTELU JA TEKNIIKKA OY Nivalan Kukonahon 5 (20) Tuulivoimapuisto 3 MAISEMAN JA RAKENNETUN KULTTUURIYMPÄ- RISTÖN TARKASTELU 3.1 Selvityksen aineisto ja menetelmät Maisemaselvityksen tavoitteena on esittää suunnitellun Nivalan Kukonahon tuulipuistoalueen ja sen lähiympäristön maisemalliset yleispiirteet ja arvioida miten mahdollinen tuulipuisto näkyy lähialueen maisemassa sekä pohtia alueen maiseman sietokykyä tuulivoimaloiden osalta. Tuulipuistojen aiheuttamat vaikutukset maisemaan ja rakennettuun kulttuuriympäristöön muodostuvat suurelta osin maisemakuvan muutoksena, eikä niinkään maiseman fyysisenä muuttumisena. Mekaanisen rakentamisen aiheuttamat maisemalliset vaikutukset ovat pääosin havaittavissa aivan tuulivoimaloiden sekä rakennettavien teiden välittömässä lähiympäristössä. Kulttuurihistoriallisesti arvokkaisiin kohteisiin ei kohdistu suoria vaikutuksia rakentamisen johdosta. Mahdolliset vaikutukset rakennettuun kulttuuriympäristöön muodostuvat siten kulttuuriympäristön luonteen ja maiseman muutoksista, mikäli tuulivoimalat on havaittavissa kohteista. Tästä johtuen vaikutuksia maisemaan ja rakennettuun kulttuuriympäristöön voidaan pitkälti tarkastella samojen periaatteiden mukaisesti. Maisemaselvityksen lähtöaineistona on käytetty karttoja, ilmakuvia sekä maastokäynneillä otettuja valokuvia kohdealueesta. Lisäksi tuulivoimaloiden aiheuttamia vaikutuksia on arvioitu ympäristöministeriön julkaisun "Tuulivoimalat ja maisema " (Weckman 2006) lähtökohtia mukaillen. Rakennetun kulttuuriympäristön tarkastelussa lähtötietoina on käytetty valtakunnallisia ja maakunnallisia listauksia kulttuurihistoriallisesti arvokkaista rakennetuista ympäristöistä ja kohteista (mm. RKY 2009, maakuntakaava). Maisemavaikutusten arviointi on tehty olettamuksella, että tuulivoimaloiden kokonaiskorkeus on enintään 210 metriä. Tuulipuistosta on laadittu vaikutusten arvioinnin tueksi ja havainnollistamiseksi näkemäalueanalyysi ja havainnekuvia. Nykytilankuvauksesta on vastannut projektipäällikkö Leila Väyrynen, maisemavaikutusten arvioinnista on vastannut maisema-arkkitehti Riikka Ger ja havainnekuvien laatimisesta ympäristöinsinööri AMK Hans Vadbäck FCG Suunnittelu ja tekniikka Oy:stä Maisemavaikutusten arvioinnin lähtökohtia Maisemavaikutusten arvioinnin laadinta on hyvin haasteellista, koska maisemiin sisältyy erilaisia intressejä ja arvoasetelmia, jotka vaikuttavat ihmisten mielipiteisiin. Maisemavaikutusten arvioinnissa ei ole käytössä yksiselitteisesti mitattavia määrällisiä muuttujia. Tässä arvioinnissa on pyritty arvioimaan vain tuulivoimaloiden aiheuttamia konkreettisia vaikutuksia, jotka muuttavat maisemakuvaa, vaikutusten arvioinnin pitämiseksi mahdollisimman objektiivisena. Tuulivoimalat voivat muuttaa maiseman luonnetta ja mittasuhteita. Lähtökohtaisesti tuulivoimalat kutistavat lähiympäristön maisemaa. Ympäröivän maiseman visuaalisella luonteella ja sietokyvyllä on merkitystä maisemavaikutusten laatuun. Maisemavaikutusten kokeminen on hyvin subjektiivinen kokemus, johon vaikuttaa havainnoijan suhtautuminen ympäristöön ja tuulivoiman käyttöön. Yksi merkittävä tuulivoimaloiden aiheuttama maisemallinen vaikutus muodostuu tuulivoimaloiden napakorkeudelle sijoitettavista lentoestevaloista. Lentoestevalojen voimakkuus, väri ja toimintatapa ovat sidoksissa tuulivoimaloiden korkeuteen. Maisemallisia vaikutuksia arvioitaessa on keskitytty etenkin maiseman muutoksiin asuin- ja lomarakennusten alueilla sekä yleisesti käytetyillä kulkuväylillä sekä virkistysalueilla. Lähtökohtaisesti maisemallisia vaikutuksia ei arvioida alueilla, jonne ei kohdistu aktiivista ja jokapäiväistä käyttöä (mm. asumattomat suo- ja metsäalueet, metsäautotiet).

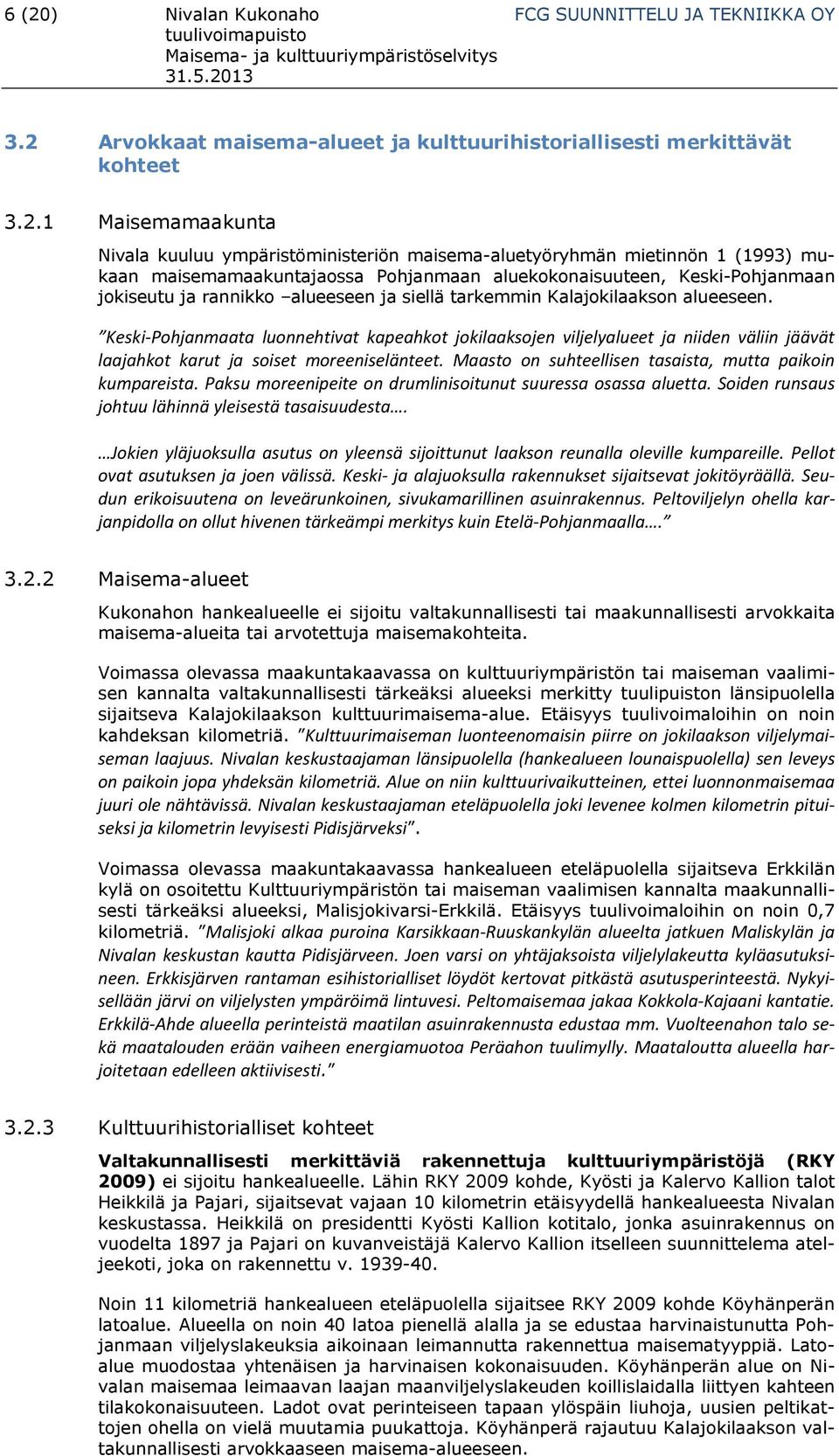

10 6 (20) Nivalan Kukonaho FCG SUUNNITTELU JA TEKNIIKKA OY tuulivoimapuisto 3.2 Arvokkaat maisema-alueet ja kulttuurihistoriallisesti merkittävät kohteet Maisemamaakunta Nivala kuuluu ympäristöministeriön maisema-aluetyöryhmän mietinnön 1 (1993) mukaan maisemamaakuntajaossa Pohjanmaan aluekokonaisuuteen, Keski-Pohjanmaan jokiseutu ja rannikko alueeseen ja siellä tarkemmin Kalajokilaakson alueeseen. Keski Pohjanmaata luonnehtivat kapeahkot jokilaaksojen viljelyalueet ja niiden väliin jäävät laajahkot karut ja soiset moreeniselänteet. Maasto on suhteellisen tasaista, mutta paikoin kumpareista. Paksu moreenipeite on drumlinisoitunut suuressa osassa aluetta. Soiden runsaus johtuu lähinnä yleisestä tasaisuudesta. Jokien yläjuoksulla asutus on yleensä sijoittunut laakson reunalla oleville kumpareille. Pellot ovat asutuksen ja joen välissä. Keski ja alajuoksulla rakennukset sijaitsevat jokitöyräällä. Seudun erikoisuutena on leveärunkoinen, sivukamarillinen asuinrakennus. Peltoviljelyn ohella karjanpidolla on ollut hivenen tärkeämpi merkitys kuin Etelä Pohjanmaalla Maisema-alueet Kukonahon hankealueelle ei sijoitu valtakunnallisesti tai maakunnallisesti arvokkaita maisema-alueita tai arvotettuja maisemakohteita. Voimassa olevassa maakuntakaavassa on kulttuuriympäristön tai maiseman vaalimisen kannalta valtakunnallisesti tärkeäksi alueeksi merkitty tuulipuiston länsipuolella sijaitseva Kalajokilaakson kulttuurimaisema-alue. Etäisyys tuulivoimaloihin on noin kahdeksan kilometriä. Kulttuurimaiseman luonteenomaisin piirre on jokilaakson viljelymaiseman laajuus. Nivalan keskustaajaman länsipuolella (hankealueen lounaispuolella) sen leveys on paikoin jopa yhdeksän kilometriä. Alue on niin kulttuurivaikutteinen, ettei luonnonmaisemaa juuri ole nähtävissä. Nivalan keskustaajaman eteläpuolella joki levenee kolmen kilometrin pituiseksi ja kilometrin levyisesti Pidisjärveksi. Voimassa olevassa maakuntakaavassa hankealueen eteläpuolella sijaitseva Erkkilän kylä on osoitettu Kulttuuriympäristön tai maiseman vaalimisen kannalta maakunnallisesti tärkeäksi alueeksi, Malisjokivarsi-Erkkilä. Etäisyys tuulivoimaloihin on noin 0,7 kilometriä. Malisjoki alkaa puroina Karsikkaan Ruuskankylän alueelta jatkuen Maliskylän ja Nivalan keskustan kautta Pidisjärveen. Joen varsi on yhtäjaksoista viljelylakeutta kyläasutuksineen. Erkkisjärven rantaman esihistorialliset löydöt kertovat pitkästä asutusperinteestä. Nykyisellään järvi on viljelysten ympäröimä lintuvesi. Peltomaisemaa jakaa Kokkola Kajaani kantatie. Erkkilä Ahde alueella perinteistä maatilan asuinrakennusta edustaa mm. Vuolteenahon talo sekä maatalouden erään vaiheen energiamuotoa Peräahon tuulimylly. Maataloutta alueella harjoitetaan edelleen aktiivisesti Kulttuurihistorialliset kohteet Valtakunnallisesti merkittäviä rakennettuja kulttuuriympäristöjä (RKY 2009) ei sijoitu hankealueelle. Lähin RKY 2009 kohde, Kyösti ja Kalervo Kallion talot Heikkilä ja Pajari, sijaitsevat vajaan 10 kilometrin etäisyydellä hankealueesta Nivalan keskustassa. Heikkilä on presidentti Kyösti Kallion kotitalo, jonka asuinrakennus on vuodelta 1897 ja Pajari on kuvanveistäjä Kalervo Kallion itselleen suunnittelema ateljeekoti, joka on rakennettu v Noin 11 kilometriä hankealueen eteläpuolella sijaitsee RKY 2009 kohde Köyhänperän latoalue. Alueella on noin 40 latoa pienellä alalla ja se edustaa harvinaistunutta Pohjanmaan viljelyslakeuksia aikoinaan leimannutta rakennettua maisematyyppiä. Latoalue muodostaa yhtenäisen ja harvinaisen kokonaisuuden. Köyhänperän alue on Nivalan maisemaa leimaavan laajan maanviljelyslakeuden koillislaidalla liittyen kahteen tilakokonaisuuteen. Ladot ovat perinteiseen tapaan ylöspäin liuhoja, uusien peltikattojen ohella on vielä muutamia puukattoja. Köyhänperä rajautuu Kalajokilaakson valtakunnallisesti arvokkaaseen maisema-alueeseen.

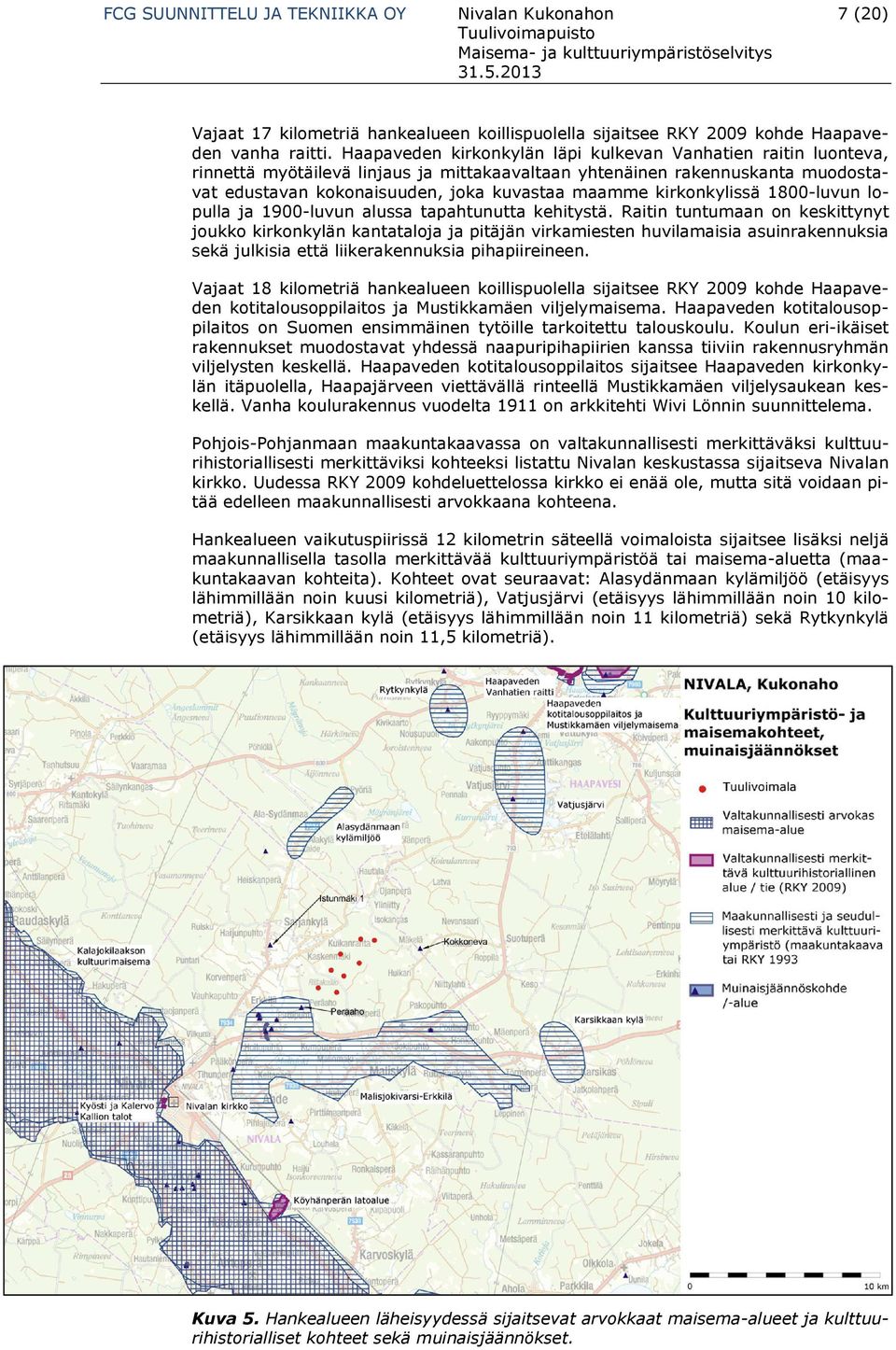

11 FCG SUUNNITTELU JA TEKNIIKKA OY Nivalan Kukonahon 7 (20) Tuulivoimapuisto Vajaat 17 kilometriä hankealueen koillispuolella sijaitsee RKY 2009 kohde Haapaveden vanha raitti. Haapaveden kirkonkylän läpi kulkevan Vanhatien raitin luonteva, rinnettä myötäilevä linjaus ja mittakaavaltaan yhtenäinen rakennuskanta muodostavat edustavan kokonaisuuden, joka kuvastaa maamme kirkonkylissä 1800-luvun lopulla ja 1900-luvun alussa tapahtunutta kehitystä. Raitin tuntumaan on keskittynyt joukko kirkonkylän kantataloja ja pitäjän virkamiesten huvilamaisia asuinrakennuksia sekä julkisia että liikerakennuksia pihapiireineen. Vajaat 18 kilometriä hankealueen koillispuolella sijaitsee RKY 2009 kohde Haapaveden kotitalousoppilaitos ja Mustikkamäen viljelymaisema. Haapaveden kotitalousoppilaitos on Suomen ensimmäinen tytöille tarkoitettu talouskoulu. Koulun eri-ikäiset rakennukset muodostavat yhdessä naapuripihapiirien kanssa tiiviin rakennusryhmän viljelysten keskellä. Haapaveden kotitalousoppilaitos sijaitsee Haapaveden kirkonkylän itäpuolella, Haapajärveen viettävällä rinteellä Mustikkamäen viljelysaukean keskellä. Vanha koulurakennus vuodelta 1911 on arkkitehti Wivi Lönnin suunnittelema. Pohjois-Pohjanmaan maakuntakaavassa on valtakunnallisesti merkittäväksi kulttuurihistoriallisesti merkittäviksi kohteeksi listattu Nivalan keskustassa sijaitseva Nivalan kirkko. Uudessa RKY 2009 kohdeluettelossa kirkko ei enää ole, mutta sitä voidaan pitää edelleen maakunnallisesti arvokkaana kohteena. Hankealueen vaikutuspiirissä 12 kilometrin säteellä voimaloista sijaitsee lisäksi neljä maakunnallisella tasolla merkittävää kulttuuriympäristöä tai maisema-aluetta (maakuntakaavan kohteita). Kohteet ovat seuraavat: Alasydänmaan kylämiljöö (etäisyys lähimmillään noin kuusi kilometriä), Vatjusjärvi (etäisyys lähimmillään noin 10 kilometriä), Karsikkaan kylä (etäisyys lähimmillään noin 11 kilometriä) sekä Rytkynkylä (etäisyys lähimmillään noin 11,5 kilometriä). Kuva 5. Hankealueen läheisyydessä sijaitsevat arvokkaat maisema-alueet ja kulttuurihistorialliset kohteet sekä muinaisjäännökset.

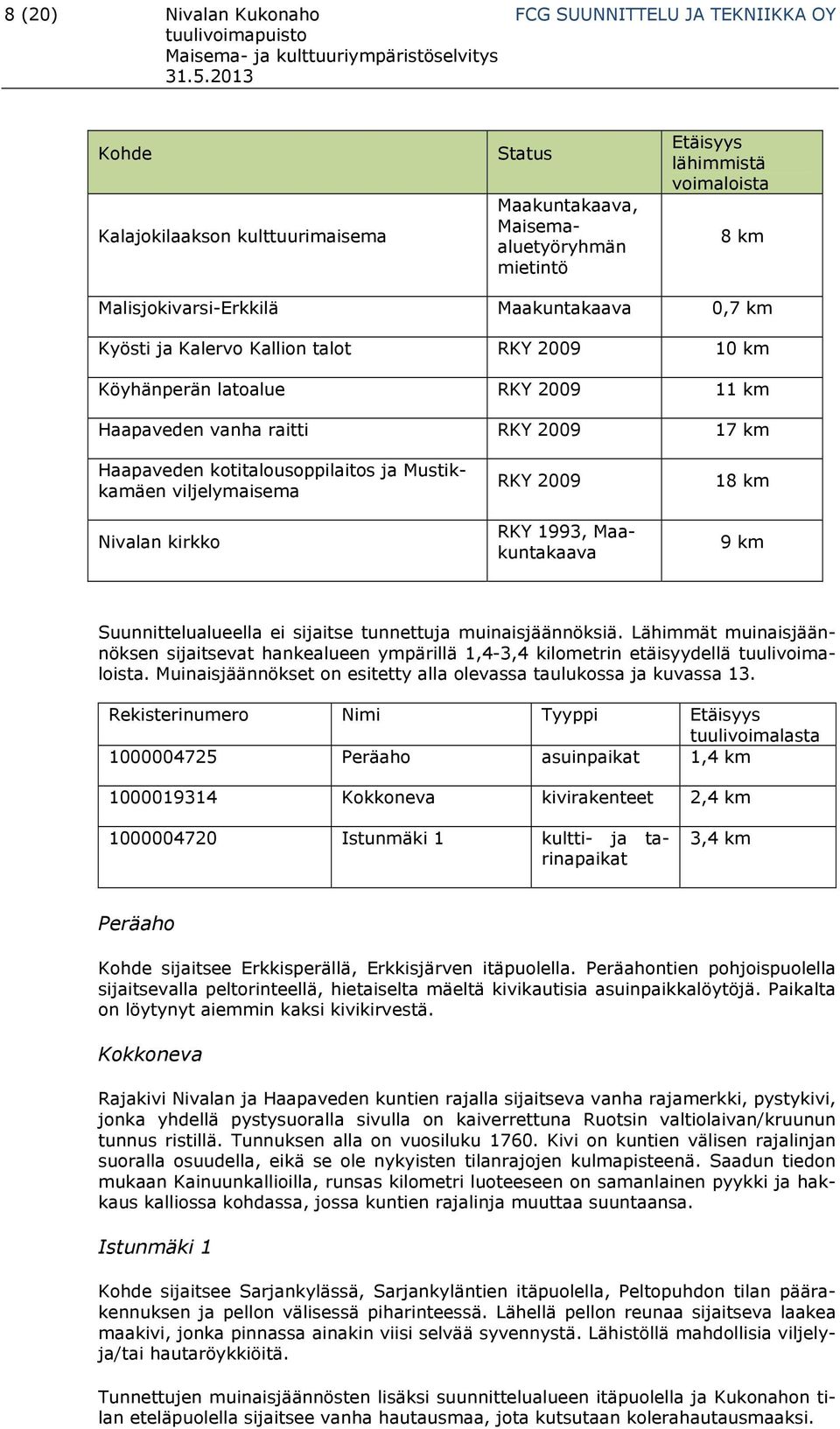

12 8 (20) Nivalan Kukonaho FCG SUUNNITTELU JA TEKNIIKKA OY tuulivoimapuisto Kohde Kalajokilaakson kulttuurimaisema Status Maakuntakaava, Maisemaaluetyöryhmän mietintö Etäisyys lähimmistä voimaloista 8 km Malisjokivarsi-Erkkilä Maakuntakaava 0,7 km Kyösti ja Kalervo Kallion talot RKY km Köyhänperän latoalue RKY km Haapaveden vanha raitti RKY km Haapaveden kotitalousoppilaitos ja Mustikkamäen viljelymaisema Nivalan kirkko RKY 2009 RKY 1993, Maakuntakaava 18 km 9 km Suunnittelualueella ei sijaitse tunnettuja muinaisjäännöksiä. Lähimmät muinaisjäännöksen sijaitsevat hankealueen ympärillä 1,4-3,4 kilometrin etäisyydellä tuulivoimaloista. Muinaisjäännökset on esitetty alla olevassa taulukossa ja kuvassa 13. Rekisterinumero Nimi Tyyppi Etäisyys tuulivoimalasta Peräaho asuinpaikat 1,4 km Kokkoneva kivirakenteet 2,4 km Istunmäki 1 kultti- ja tarinapaikat 3,4 km Peräaho Kohde sijaitsee Erkkisperällä, Erkkisjärven itäpuolella. Peräahontien pohjoispuolella sijaitsevalla peltorinteellä, hietaiselta mäeltä kivikautisia asuinpaikkalöytöjä. Paikalta on löytynyt aiemmin kaksi kivikirvestä. Kokkoneva Rajakivi Nivalan ja Haapaveden kuntien rajalla sijaitseva vanha rajamerkki, pystykivi, jonka yhdellä pystysuoralla sivulla on kaiverrettuna Ruotsin valtiolaivan/kruunun tunnus ristillä. Tunnuksen alla on vuosiluku Kivi on kuntien välisen rajalinjan suoralla osuudella, eikä se ole nykyisten tilanrajojen kulmapisteenä. Saadun tiedon mukaan Kainuunkallioilla, runsas kilometri luoteeseen on samanlainen pyykki ja hakkaus kalliossa kohdassa, jossa kuntien rajalinja muuttaa suuntaansa. Istunmäki 1 Kohde sijaitsee Sarjankylässä, Sarjankyläntien itäpuolella, Peltopuhdon tilan päärakennuksen ja pellon välisessä piharinteessä. Lähellä pellon reunaa sijaitseva laakea maakivi, jonka pinnassa ainakin viisi selvää syvennystä. Lähistöllä mahdollisia viljelyja/tai hautaröykkiöitä. Tunnettujen muinaisjäännösten lisäksi suunnittelualueen itäpuolella ja Kukonahon tilan eteläpuolella sijaitsee vanha hautausmaa, jota kutsutaan kolerahautausmaaksi.

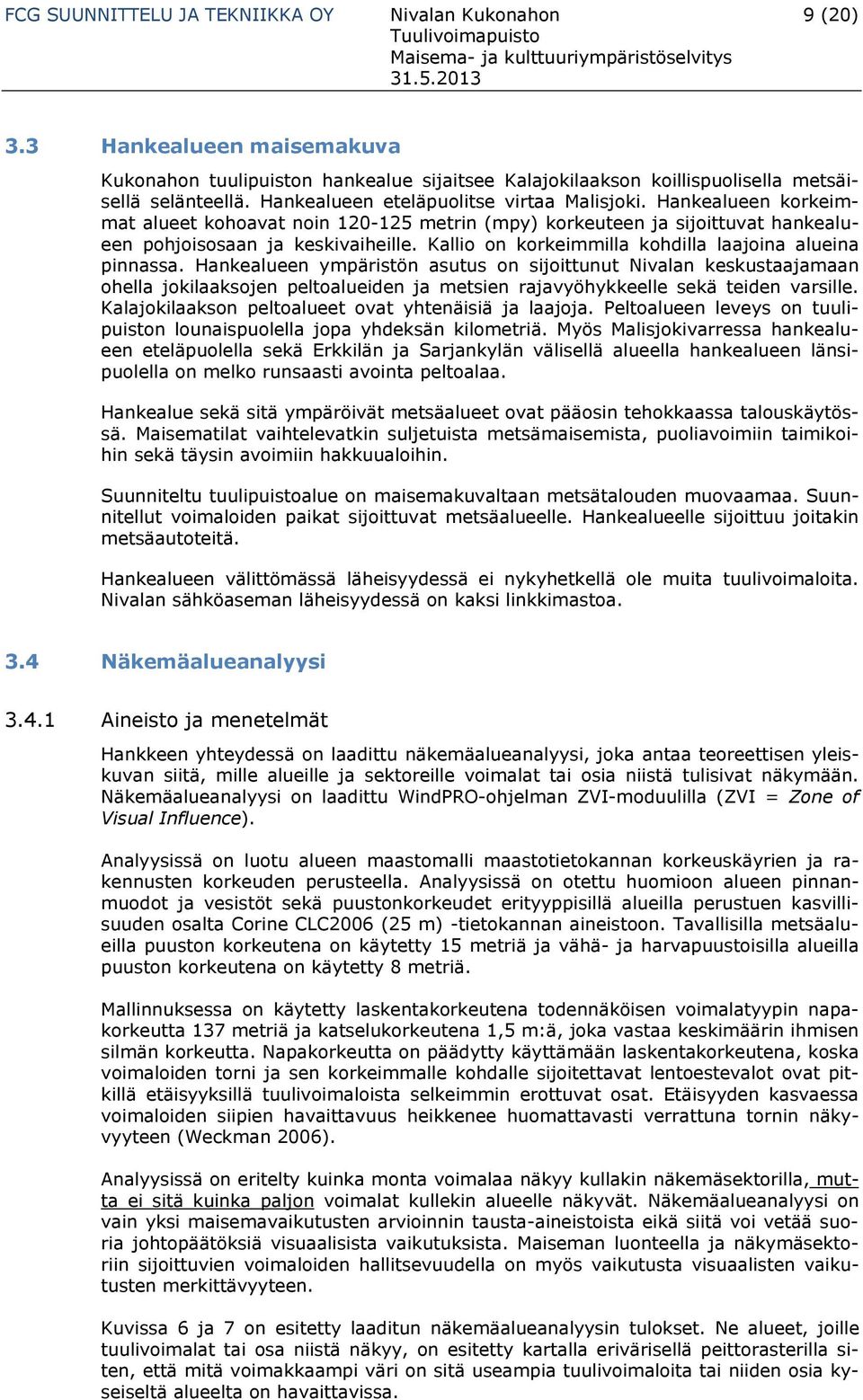

13 FCG SUUNNITTELU JA TEKNIIKKA OY Nivalan Kukonahon 9 (20) Tuulivoimapuisto 3.3 Hankealueen maisemakuva Kukonahon tuulipuiston hankealue sijaitsee Kalajokilaakson koillispuolisella metsäisellä selänteellä. Hankealueen eteläpuolitse virtaa Malisjoki. Hankealueen korkeimmat alueet kohoavat noin metrin (mpy) korkeuteen ja sijoittuvat hankealueen pohjoisosaan ja keskivaiheille. Kallio on korkeimmilla kohdilla laajoina alueina pinnassa. Hankealueen ympäristön asutus on sijoittunut Nivalan keskustaajamaan ohella jokilaaksojen peltoalueiden ja metsien rajavyöhykkeelle sekä teiden varsille. Kalajokilaakson peltoalueet ovat yhtenäisiä ja laajoja. Peltoalueen leveys on tuulipuiston lounaispuolella jopa yhdeksän kilometriä. Myös Malisjokivarressa hankealueen eteläpuolella sekä Erkkilän ja Sarjankylän välisellä alueella hankealueen länsipuolella on melko runsaasti avointa peltoalaa. Hankealue sekä sitä ympäröivät metsäalueet ovat pääosin tehokkaassa talouskäytössä. Maisematilat vaihtelevatkin suljetuista metsämaisemista, puoliavoimiin taimikoihin sekä täysin avoimiin hakkuualoihin. Suunniteltu tuulipuistoalue on maisemakuvaltaan metsätalouden muovaamaa. Suunnitellut voimaloiden paikat sijoittuvat metsäalueelle. Hankealueelle sijoittuu joitakin metsäautoteitä. Hankealueen välittömässä läheisyydessä ei nykyhetkellä ole muita tuulivoimaloita. Nivalan sähköaseman läheisyydessä on kaksi linkkimastoa. 3.4 Näkemäalueanalyysi Aineisto ja menetelmät Hankkeen yhteydessä on laadittu näkemäalueanalyysi, joka antaa teoreettisen yleiskuvan siitä, mille alueille ja sektoreille voimalat tai osia niistä tulisivat näkymään. Näkemäalueanalyysi on laadittu WindPRO-ohjelman ZVI-moduulilla (ZVI = Zone of Visual Influence). Analyysissä on luotu alueen maastomalli maastotietokannan korkeuskäyrien ja rakennusten korkeuden perusteella. Analyysissä on otettu huomioon alueen pinnanmuodot ja vesistöt sekä puustonkorkeudet erityyppisillä alueilla perustuen kasvillisuuden osalta Corine CLC2006 (25 m) -tietokannan aineistoon. Tavallisilla metsäalueilla puuston korkeutena on käytetty 15 metriä ja vähä- ja harvapuustoisilla alueilla puuston korkeutena on käytetty 8 metriä. Mallinnuksessa on käytetty laskentakorkeutena todennäköisen voimalatyypin napakorkeutta 137 metriä ja katselukorkeutena 1,5 m:ä, joka vastaa keskimäärin ihmisen silmän korkeutta. Napakorkeutta on päädytty käyttämään laskentakorkeutena, koska voimaloiden torni ja sen korkeimmalle kohdalle sijoitettavat lentoestevalot ovat pitkillä etäisyyksillä tuulivoimaloista selkeimmin erottuvat osat. Etäisyyden kasvaessa voimaloiden siipien havaittavuus heikkenee huomattavasti verrattuna tornin näkyvyyteen (Weckman 2006). Analyysissä on eritelty kuinka monta voimalaa näkyy kullakin näkemäsektorilla, mutta ei sitä kuinka paljon voimalat kullekin alueelle näkyvät. Näkemäalueanalyysi on vain yksi maisemavaikutusten arvioinnin tausta-aineistoista eikä siitä voi vetää suoria johtopäätöksiä visuaalisista vaikutuksista. Maiseman luonteella ja näkymäsektoriin sijoittuvien voimaloiden hallitsevuudella on myös vaikutusta visuaalisten vaikutusten merkittävyyteen. Kuvissa 6 ja 7 on esitetty laaditun näkemäalueanalyysin tulokset. Ne alueet, joille tuulivoimalat tai osa niistä näkyy, on esitetty kartalla erivärisellä peittorasterilla siten, että mitä voimakkaampi väri on sitä useampia tuulivoimaloita tai niiden osia kyseiseltä alueelta on havaittavissa.

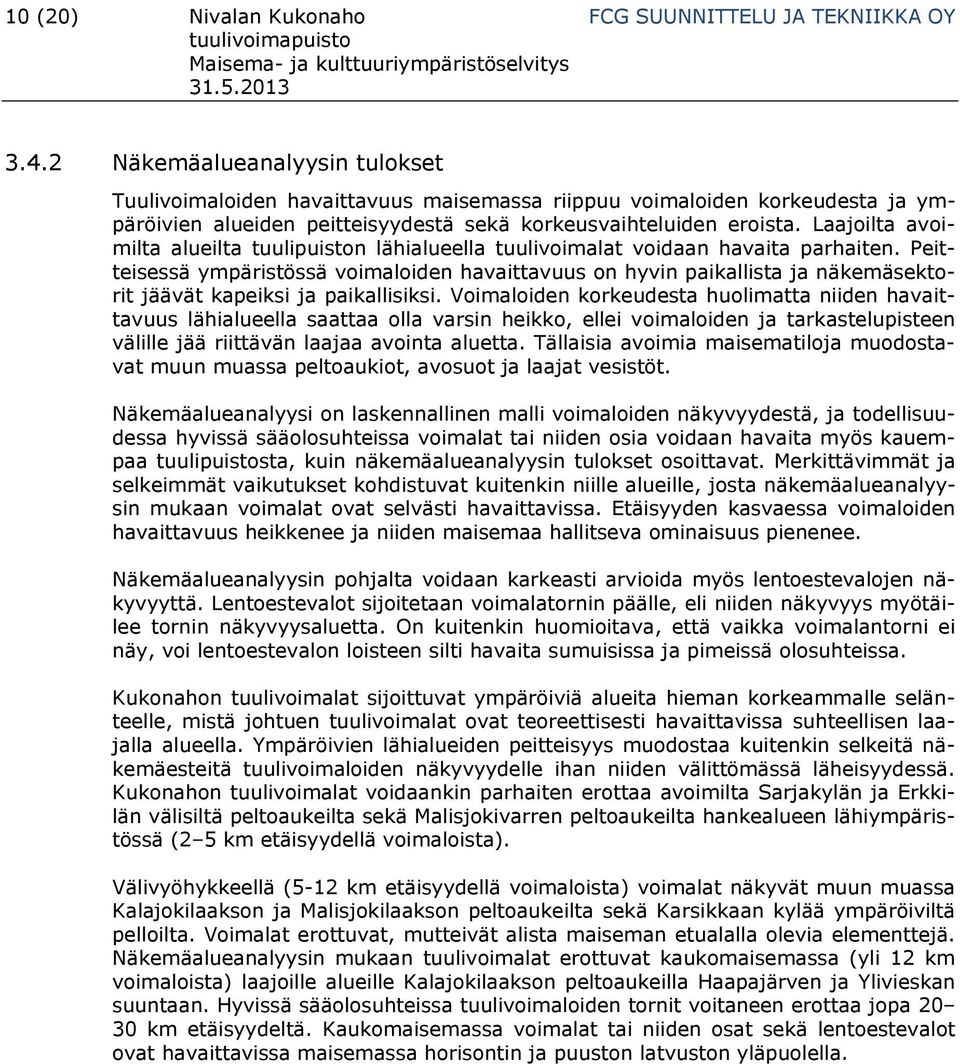

14 10 (20) Nivalan Kukonaho FCG SUUNNITTELU JA TEKNIIKKA OY tuulivoimapuisto Näkemäalueanalyysin tulokset Tuulivoimaloiden havaittavuus maisemassa riippuu voimaloiden korkeudesta ja ympäröivien alueiden peitteisyydestä sekä korkeusvaihteluiden eroista. Laajoilta avoimilta alueilta tuulipuiston lähialueella tuulivoimalat voidaan havaita parhaiten. Peitteisessä ympäristössä voimaloiden havaittavuus on hyvin paikallista ja näkemäsektorit jäävät kapeiksi ja paikallisiksi. Voimaloiden korkeudesta huolimatta niiden havaittavuus lähialueella saattaa olla varsin heikko, ellei voimaloiden ja tarkastelupisteen välille jää riittävän laajaa avointa aluetta. Tällaisia avoimia maisematiloja muodostavat muun muassa peltoaukiot, avosuot ja laajat vesistöt. Näkemäalueanalyysi on laskennallinen malli voimaloiden näkyvyydestä, ja todellisuudessa hyvissä sääolosuhteissa voimalat tai niiden osia voidaan havaita myös kauempaa tuulipuistosta, kuin näkemäalueanalyysin tulokset osoittavat. Merkittävimmät ja selkeimmät vaikutukset kohdistuvat kuitenkin niille alueille, josta näkemäalueanalyysin mukaan voimalat ovat selvästi havaittavissa. Etäisyyden kasvaessa voimaloiden havaittavuus heikkenee ja niiden maisemaa hallitseva ominaisuus pienenee. Näkemäalueanalyysin pohjalta voidaan karkeasti arvioida myös lentoestevalojen näkyvyyttä. Lentoestevalot sijoitetaan voimalatornin päälle, eli niiden näkyvyys myötäilee tornin näkyvyysaluetta. On kuitenkin huomioitava, että vaikka voimalantorni ei näy, voi lentoestevalon loisteen silti havaita sumuisissa ja pimeissä olosuhteissa. Kukonahon tuulivoimalat sijoittuvat ympäröiviä alueita hieman korkeammalle selänteelle, mistä johtuen tuulivoimalat ovat teoreettisesti havaittavissa suhteellisen laajalla alueella. Ympäröivien lähialueiden peitteisyys muodostaa kuitenkin selkeitä näkemäesteitä tuulivoimaloiden näkyvyydelle ihan niiden välittömässä läheisyydessä. Kukonahon tuulivoimalat voidaankin parhaiten erottaa avoimilta Sarjakylän ja Erkkilän välisiltä peltoaukeilta sekä Malisjokivarren peltoaukeilta hankealueen lähiympäristössä (2 5 km etäisyydellä voimaloista). Välivyöhykkeellä (5-12 km etäisyydellä voimaloista) voimalat näkyvät muun muassa Kalajokilaakson ja Malisjokilaakson peltoaukeilta sekä Karsikkaan kylää ympäröiviltä pelloilta. Voimalat erottuvat, mutteivät alista maiseman etualalla olevia elementtejä. Näkemäalueanalyysin mukaan tuulivoimalat erottuvat kaukomaisemassa (yli 12 km voimaloista) laajoille alueille Kalajokilaakson peltoaukeilla Haapajärven ja Ylivieskan suuntaan. Hyvissä sääolosuhteissa tuulivoimaloiden tornit voitaneen erottaa jopa km etäisyydeltä. Kaukomaisemassa voimalat tai niiden osat sekä lentoestevalot ovat havaittavissa maisemassa horisontin ja puuston latvuston yläpuolella.

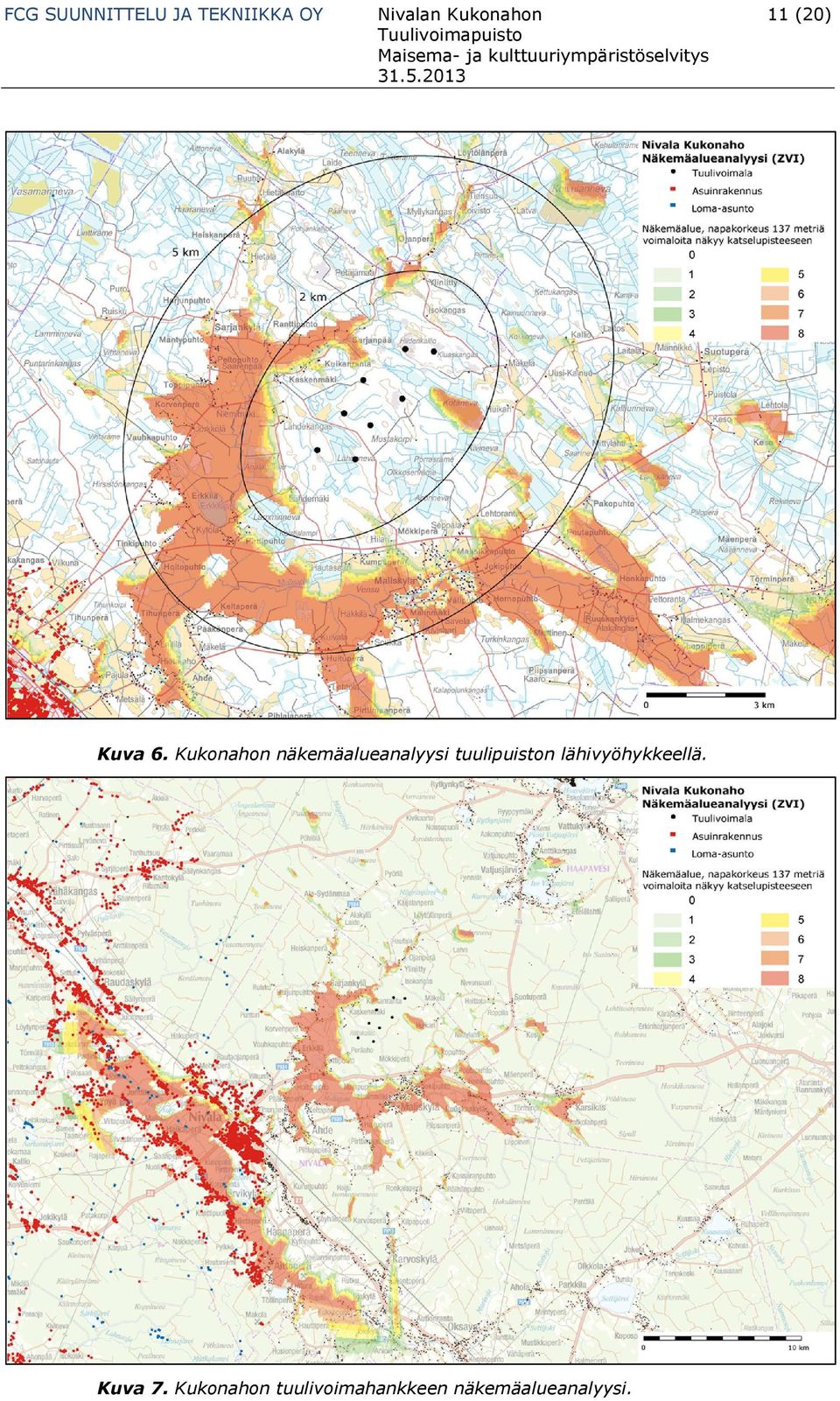

15 FCG SUUNNITTELU JA TEKNIIKKA OY Nivalan Kukonahon Tuulivoimapuisto Kuva 6. Kukonahon näkemäalueanalyysi tuulipuiston lähivyöhykkeellä. Kuva 7. Kukonahon tuulivoimahankkeen näkemäalueanalyysi. 11 (20)

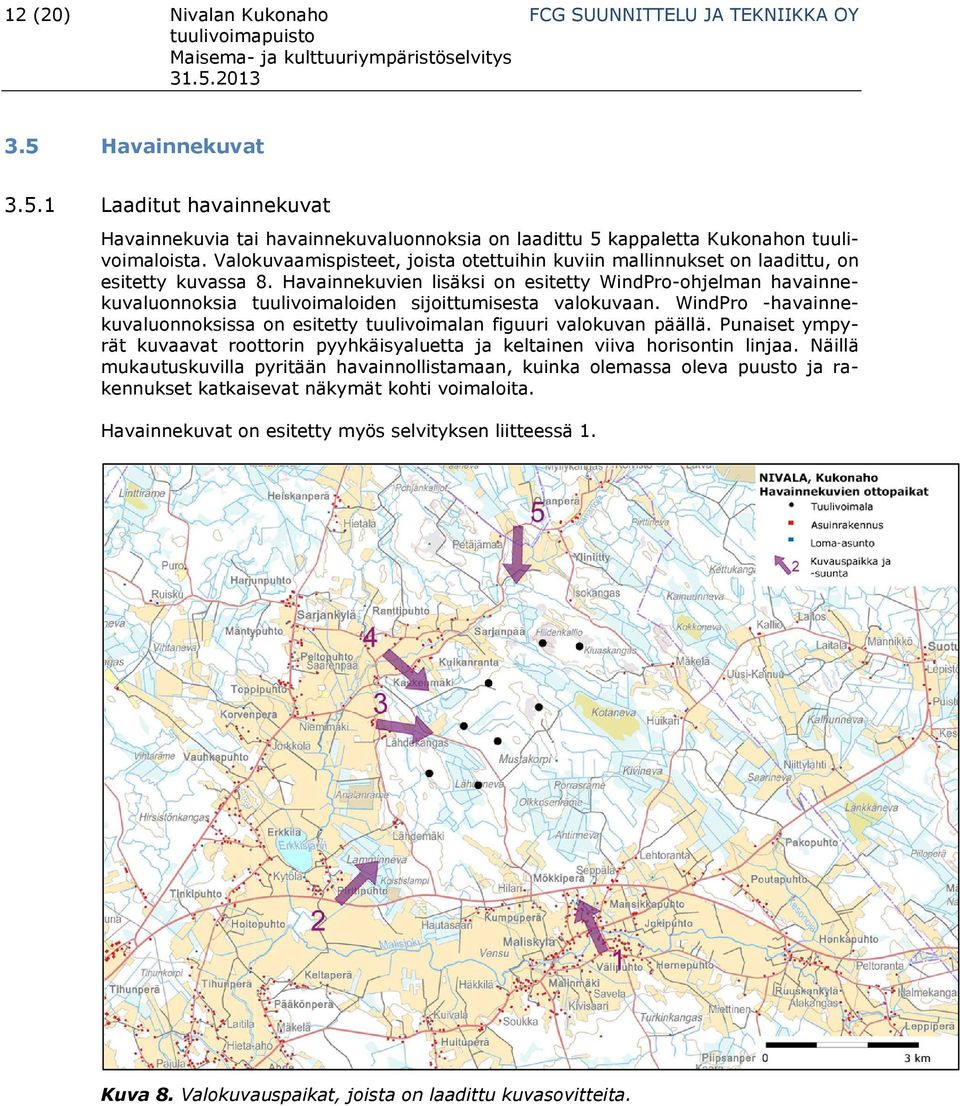

16 12 (20) Nivalan Kukonaho FCG SUUNNITTELU JA TEKNIIKKA OY tuulivoimapuisto 3.5 Havainnekuvat Laaditut havainnekuvat Havainnekuvia tai havainnekuvaluonnoksia on laadittu 5 kappaletta Kukonahon tuulivoimaloista. Valokuvaamispisteet, joista otettuihin kuviin mallinnukset on laadittu, on esitetty kuvassa 8. Havainnekuvien lisäksi on esitetty WindPro-ohjelman havainnekuvaluonnoksia tuulivoimaloiden sijoittumisesta valokuvaan. WindPro -havainnekuvaluonnoksissa on esitetty tuulivoimalan figuuri valokuvan päällä. Punaiset ympyrät kuvaavat roottorin pyyhkäisyaluetta ja keltainen viiva horisontin linjaa. Näillä mukautuskuvilla pyritään havainnollistamaan, kuinka olemassa oleva puusto ja rakennukset katkaisevat näkymät kohti voimaloita. Havainnekuvat on esitetty myös selvityksen liitteessä 1. Kuva 8. Valokuvauspaikat, joista on laadittu kuvasovitteita.

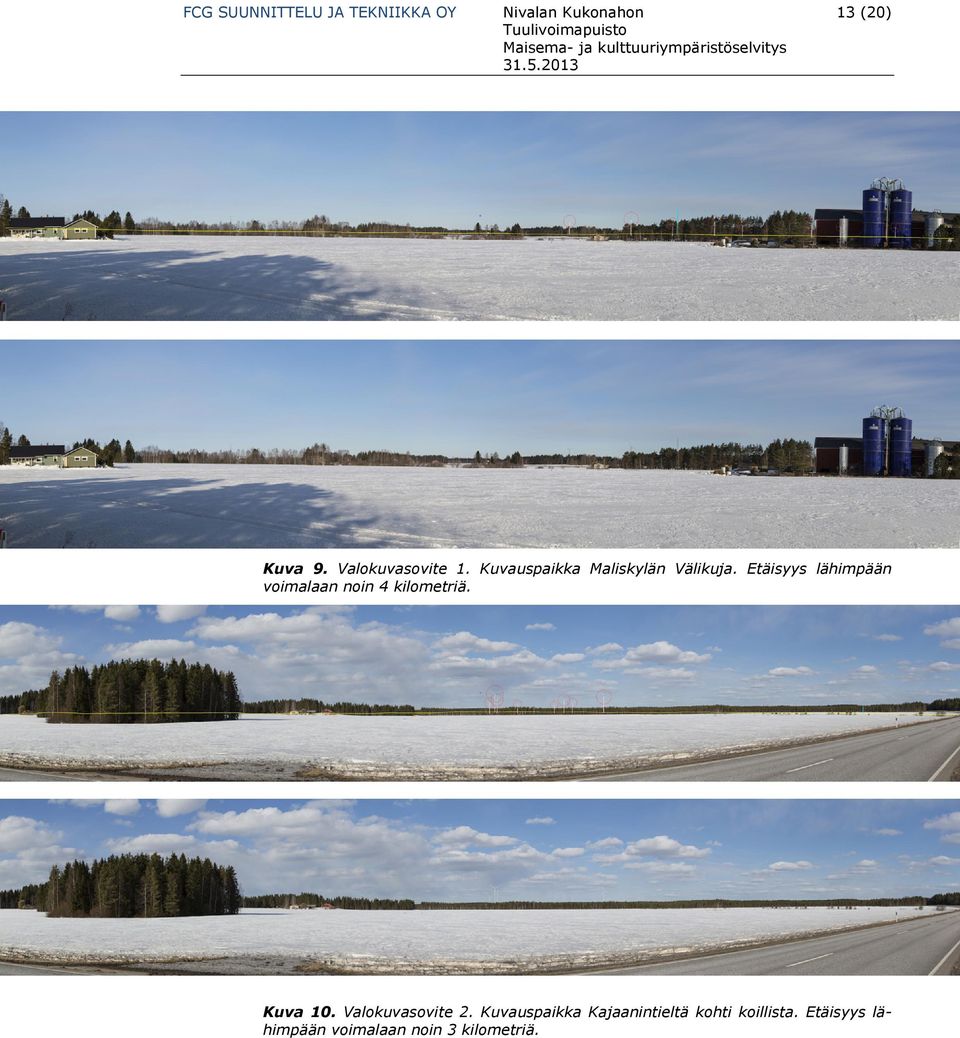

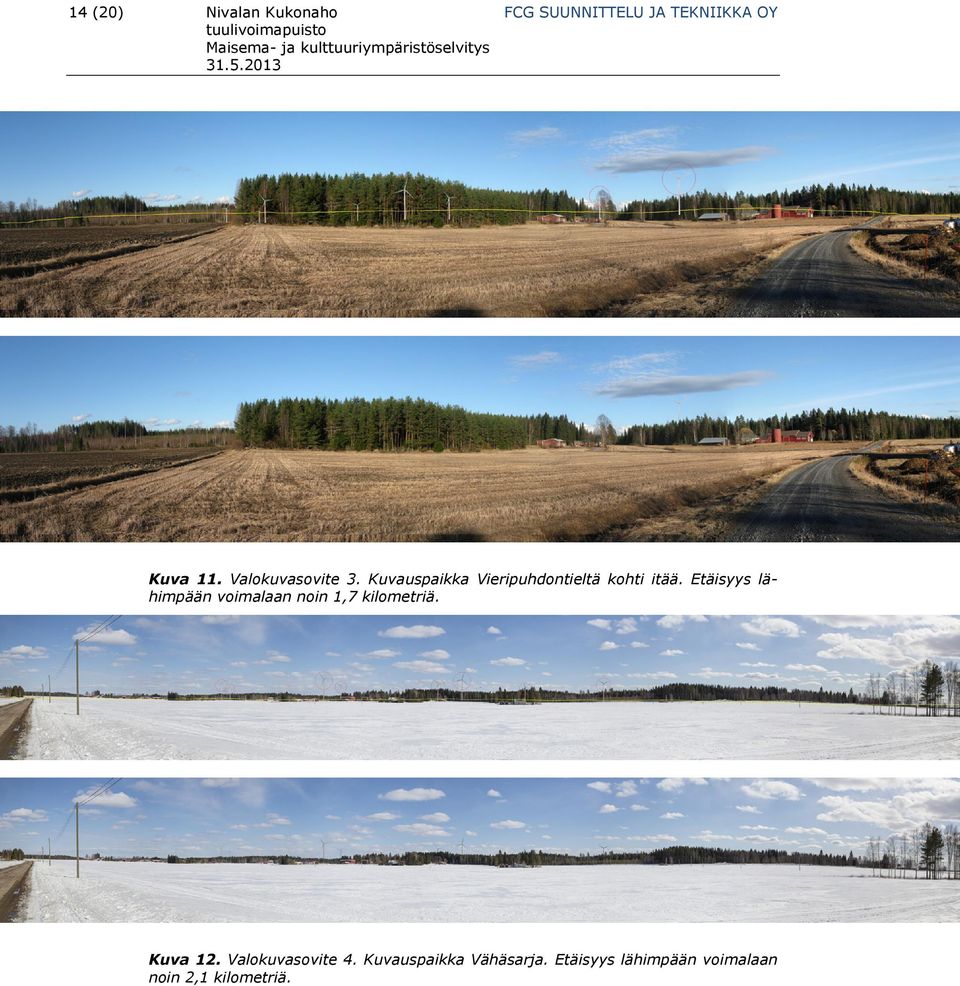

17 FCG SUUNNITTELU JA TEKNIIKKA OY Nivalan Kukonahon 13 (20) Tuulivoimapuisto Kuva 9. Valokuvasovite 1. Kuvauspaikka Maliskylän Välikuja. Etäisyys lähimpään voimalaan noin 4 kilometriä. Kuva 10. Valokuvasovite 2. Kuvauspaikka Kajaanintieltä kohti koillista. Etäisyys lähimpään voimalaan noin 3 kilometriä.

18 14 (20) Nivalan Kukonaho FCG SUUNNITTELU JA TEKNIIKKA OY tuulivoimapuisto Kuva 11. Valokuvasovite 3. Kuvauspaikka Vieripuhdontieltä kohti itää. Etäisyys lähimpään voimalaan noin 1,7 kilometriä. Kuva 12. Valokuvasovite 4. Kuvauspaikka Vähäsarja. Etäisyys lähimpään voimalaan noin 2,1 kilometriä.

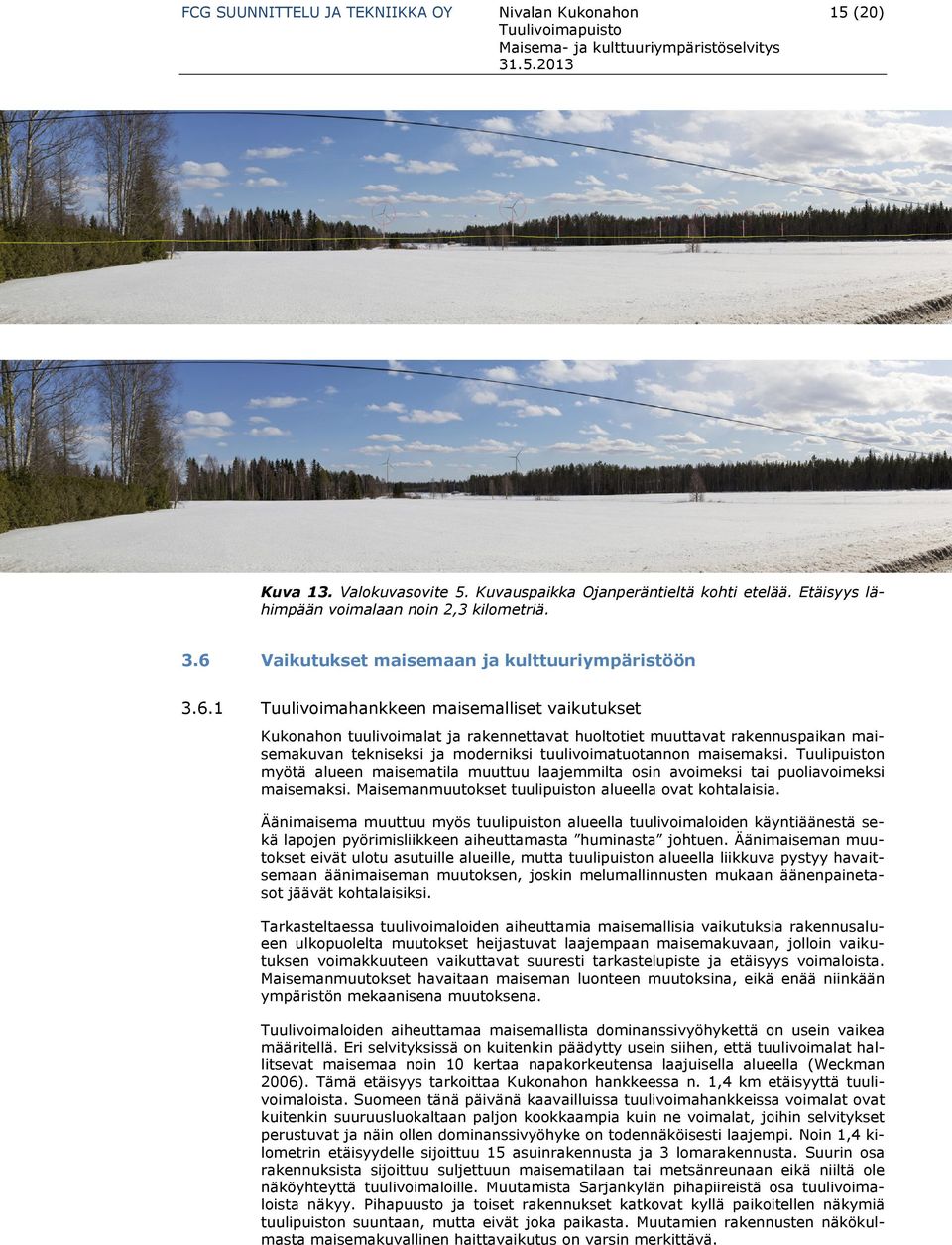

19 FCG SUUNNITTELU JA TEKNIIKKA OY Nivalan Kukonahon 15 (20) Tuulivoimapuisto Kuva 13. Valokuvasovite 5. Kuvauspaikka Ojanperäntieltä kohti etelää. Etäisyys lähimpään voimalaan noin 2,3 kilometriä. 3.6 Vaikutukset maisemaan ja kulttuuriympäristöön Tuulivoimahankkeen maisemalliset vaikutukset Kukonahon tuulivoimalat ja rakennettavat huoltotiet muuttavat rakennuspaikan maisemakuvan tekniseksi ja moderniksi tuulivoimatuotannon maisemaksi. Tuulipuiston myötä alueen maisematila muuttuu laajemmilta osin avoimeksi tai puoliavoimeksi maisemaksi. Maisemanmuutokset tuulipuiston alueella ovat kohtalaisia. Äänimaisema muuttuu myös tuulipuiston alueella tuulivoimaloiden käyntiäänestä sekä lapojen pyörimisliikkeen aiheuttamasta huminasta johtuen. Äänimaiseman muutokset eivät ulotu asutuille alueille, mutta tuulipuiston alueella liikkuva pystyy havaitsemaan äänimaiseman muutoksen, joskin melumallinnusten mukaan äänenpainetasot jäävät kohtalaisiksi. Tarkasteltaessa tuulivoimaloiden aiheuttamia maisemallisia vaikutuksia rakennusalueen ulkopuolelta muutokset heijastuvat laajempaan maisemakuvaan, jolloin vaikutuksen voimakkuuteen vaikuttavat suuresti tarkastelupiste ja etäisyys voimaloista. Maisemanmuutokset havaitaan maiseman luonteen muutoksina, eikä enää niinkään ympäristön mekaanisena muutoksena. Tuulivoimaloiden aiheuttamaa maisemallista dominanssivyöhykettä on usein vaikea määritellä. Eri selvityksissä on kuitenkin päädytty usein siihen, että tuulivoimalat hallitsevat maisemaa noin 10 kertaa napakorkeutensa laajuisella alueella (Weckman 2006). Tämä etäisyys tarkoittaa Kukonahon hankkeessa n. 1,4 km etäisyyttä tuulivoimaloista. Suomeen tänä päivänä kaavailluissa tuulivoimahankkeissa voimalat ovat kuitenkin suuruusluokaltaan paljon kookkaampia kuin ne voimalat, joihin selvitykset perustuvat ja näin ollen dominanssivyöhyke on todennäköisesti laajempi. Noin 1,4 kilometrin etäisyydelle sijoittuu 15 asuinrakennusta ja 3 lomarakennusta. Suurin osa rakennuksista sijoittuu suljettuun maisematilaan tai metsänreunaan eikä niiltä ole näköyhteyttä tuulivoimaloille. Muutamista Sarjankylän pihapiireistä osa tuulivoimaloista näkyy. Pihapuusto ja toiset rakennukset katkovat kyllä paikoitellen näkymiä tuulipuiston suuntaan, mutta eivät joka paikasta. Muutamien rakennusten näkökulmasta maisemakuvallinen haittavaikutus on varsin merkittävä.

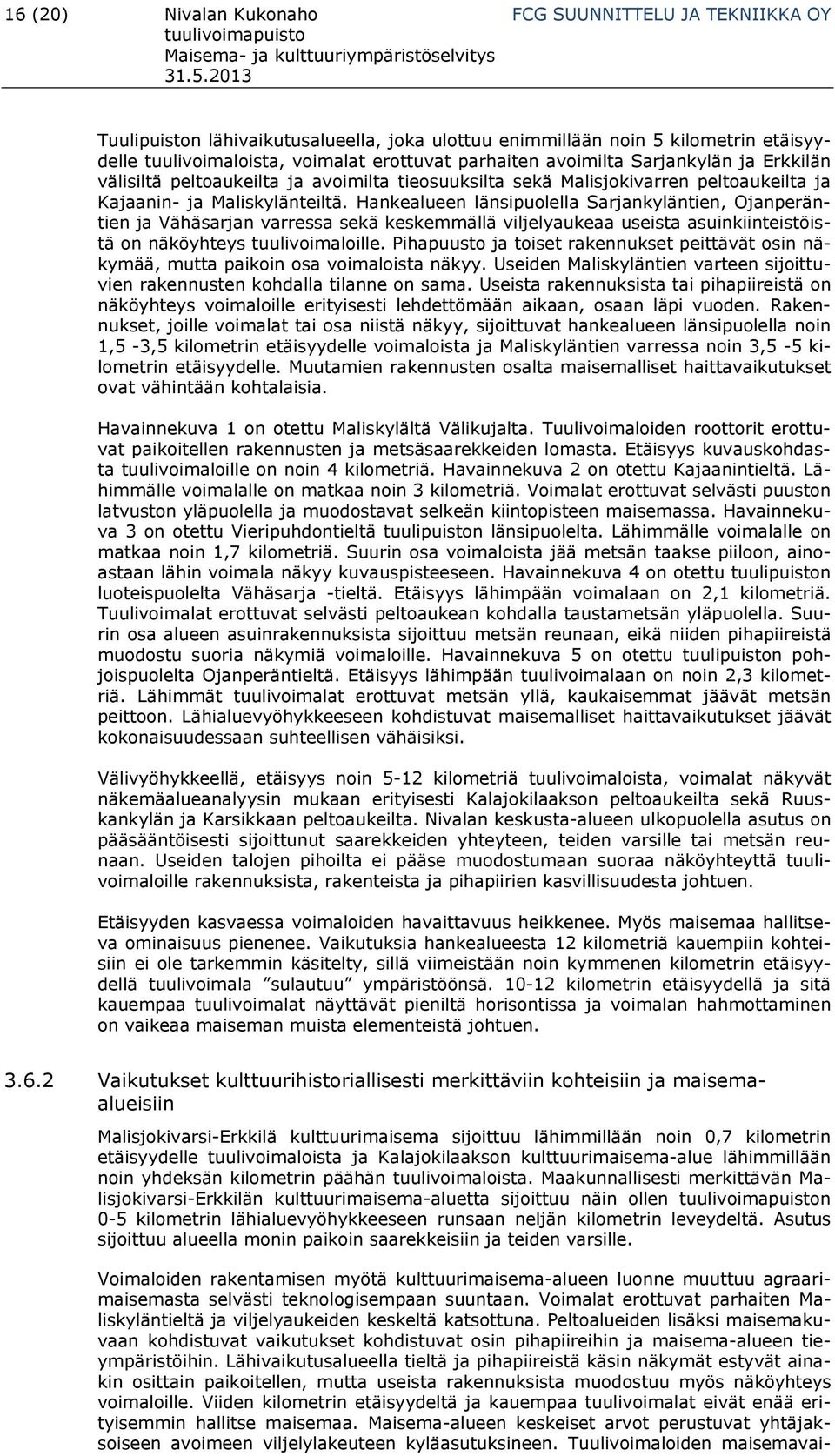

20 16 (20) Nivalan Kukonaho FCG SUUNNITTELU JA TEKNIIKKA OY tuulivoimapuisto Tuulipuiston lähivaikutusalueella, joka ulottuu enimmillään noin 5 kilometrin etäisyydelle tuulivoimaloista, voimalat erottuvat parhaiten avoimilta Sarjankylän ja Erkkilän välisiltä peltoaukeilta ja avoimilta tieosuuksilta sekä Malisjokivarren peltoaukeilta ja Kajaanin- ja Maliskylänteiltä. Hankealueen länsipuolella Sarjankyläntien, Ojanperäntien ja Vähäsarjan varressa sekä keskemmällä viljelyaukeaa useista asuinkiinteistöistä on näköyhteys tuulivoimaloille. Pihapuusto ja toiset rakennukset peittävät osin näkymää, mutta paikoin osa voimaloista näkyy. Useiden Maliskyläntien varteen sijoittuvien rakennusten kohdalla tilanne on sama. Useista rakennuksista tai pihapiireistä on näköyhteys voimaloille erityisesti lehdettömään aikaan, osaan läpi vuoden. Rakennukset, joille voimalat tai osa niistä näkyy, sijoittuvat hankealueen länsipuolella noin 1,5-3,5 kilometrin etäisyydelle voimaloista ja Maliskyläntien varressa noin 3,5-5 kilometrin etäisyydelle. Muutamien rakennusten osalta maisemalliset haittavaikutukset ovat vähintään kohtalaisia. Havainnekuva 1 on otettu Maliskylältä Välikujalta. Tuulivoimaloiden roottorit erottuvat paikoitellen rakennusten ja metsäsaarekkeiden lomasta. Etäisyys kuvauskohdasta tuulivoimaloille on noin 4 kilometriä. Havainnekuva 2 on otettu Kajaanintieltä. Lähimmälle voimalalle on matkaa noin 3 kilometriä. Voimalat erottuvat selvästi puuston latvuston yläpuolella ja muodostavat selkeän kiintopisteen maisemassa. Havainnekuva 3 on otettu Vieripuhdontieltä tuulipuiston länsipuolelta. Lähimmälle voimalalle on matkaa noin 1,7 kilometriä. Suurin osa voimaloista jää metsän taakse piiloon, ainoastaan lähin voimala näkyy kuvauspisteeseen. Havainnekuva 4 on otettu tuulipuiston luoteispuolelta Vähäsarja -tieltä. Etäisyys lähimpään voimalaan on 2,1 kilometriä. Tuulivoimalat erottuvat selvästi peltoaukean kohdalla taustametsän yläpuolella. Suurin osa alueen asuinrakennuksista sijoittuu metsän reunaan, eikä niiden pihapiireistä muodostu suoria näkymiä voimaloille. Havainnekuva 5 on otettu tuulipuiston pohjoispuolelta Ojanperäntieltä. Etäisyys lähimpään tuulivoimalaan on noin 2,3 kilometriä. Lähimmät tuulivoimalat erottuvat metsän yllä, kaukaisemmat jäävät metsän peittoon. Lähialuevyöhykkeeseen kohdistuvat maisemalliset haittavaikutukset jäävät kokonaisuudessaan suhteellisen vähäisiksi. Välivyöhykkeellä, etäisyys noin 5-12 kilometriä tuulivoimaloista, voimalat näkyvät näkemäalueanalyysin mukaan erityisesti Kalajokilaakson peltoaukeilta sekä Ruuskankylän ja Karsikkaan peltoaukeilta. Nivalan keskusta-alueen ulkopuolella asutus on pääsääntöisesti sijoittunut saarekkeiden yhteyteen, teiden varsille tai metsän reunaan. Useiden talojen pihoilta ei pääse muodostumaan suoraa näköyhteyttä tuulivoimaloille rakennuksista, rakenteista ja pihapiirien kasvillisuudesta johtuen. Etäisyyden kasvaessa voimaloiden havaittavuus heikkenee. Myös maisemaa hallitseva ominaisuus pienenee. Vaikutuksia hankealueesta 12 kilometriä kauempiin kohteisiin ei ole tarkemmin käsitelty, sillä viimeistään noin kymmenen kilometrin etäisyydellä tuulivoimala sulautuu ympäristöönsä kilometrin etäisyydellä ja sitä kauempaa tuulivoimalat näyttävät pieniltä horisontissa ja voimalan hahmottaminen on vaikeaa maiseman muista elementeistä johtuen Vaikutukset kulttuurihistoriallisesti merkittäviin kohteisiin ja maisemaalueisiin Malisjokivarsi-Erkkilä kulttuurimaisema sijoittuu lähimmillään noin 0,7 kilometrin etäisyydelle tuulivoimaloista ja Kalajokilaakson kulttuurimaisema-alue lähimmillään noin yhdeksän kilometrin päähän tuulivoimaloista. Maakunnallisesti merkittävän Malisjokivarsi-Erkkilän kulttuurimaisema-aluetta sijoittuu näin ollen tuulivoimapuiston 0-5 kilometrin lähialuevyöhykkeeseen runsaan neljän kilometrin leveydeltä. Asutus sijoittuu alueella monin paikoin saarekkeisiin ja teiden varsille. Voimaloiden rakentamisen myötä kulttuurimaisema-alueen luonne muuttuu agraarimaisemasta selvästi teknologisempaan suuntaan. Voimalat erottuvat parhaiten Maliskyläntieltä ja viljelyaukeiden keskeltä katsottuna. Peltoalueiden lisäksi maisemakuvaan kohdistuvat vaikutukset kohdistuvat osin pihapiireihin ja maisema-alueen tieympäristöihin. Lähivaikutusalueella tieltä ja pihapiireistä käsin näkymät estyvät ainakin osittain paikoitellen, mutta useista rakennuksista muodostuu myös näköyhteys voimaloille. Viiden kilometrin etäisyydeltä ja kauempaa tuulivoimalat eivät enää erityisemmin hallitse maisemaa. Maisema-alueen keskeiset arvot perustuvat yhtäjaksoiseen avoimeen viljelylakeuteen kyläasutuksineen. Tuulivoimaloiden maisemavai-

21 FCG SUUNNITTELU JA TEKNIIKKA OY Nivalan Kukonahon 17 (20) Tuulivoimapuisto kutukset eivät kohdistu suoraan näihin arvoihin tai suoraan viljelylakeuden maisemakuvaan, mutta ne muuttavat maisema-alueen kokonaisluonnetta erityisesti niillä alueilla, joille voimalat erottuvat parhaiten. Maisema-alueeseen kohdistuvat vaikutukset liittyvät alueen luonteen muuttumiseen ja ovat korkeintaan kohtalaisia. Valtakunnallisesti arvokkaan Kalajokilaakson kulttuurimaisema-aluetta sijoittuu tuulipuiston 5-12 kilometrin välialuevyöhykkeeseen laajimmillaan noin neljän kilometrin leveydeltä. Parhaiten voimalat näkyvät peltoalueiden keskeltä katsottuna. Etäisyyttä tuulivoimaloille alkaa olla melko paljon, eivätkä voimalat enää hallitse maisemakuvassa. Asutus on keskittynyt pääasiassa teiden varsille ja lähempänä tuulivoimaloita saarekkeisiin. Pihapuusto estää monin paikoin tuulivoimaloiden näkyvyyden asuinrakennusten pihapiireihin. Vaikutus arvokkaaseen alueeseen jäävät suhteellisen vähäiseksi. RKY kohteista lähin sijoittuu runsaan yhdeksän kilometrin etäisyydelle lähimmistä voimaloista. Näkemäalueanalyysin mukaan voimalaitokset eivät näy Kyösti ja Kalervo Kallion talot -nimiseen RKY 2009-kohteeseen, eikä vaikutuksia näin ollen aiheudu. 11 kilometrin etäisyydelle sijoittuvalle Köyhänperän latoalueelle tuulivoimalat paikoitellen näkyvät. Etäisyyttä alkaa olla sen verran paljon, etteivät voimalat herätä erityisemmin huomiota Lentoestevalojen vaikutukset maisemaan Tuulivoimaloihin tulee asentaa lentoestevalot lentoturvallisuuden takaamiseksi. Suomen nykyisen lainsäädännön mukaan jokaiseen tuulivoimalaan tulee asentaa lentoestevalo (ilmailulaki 1194/09 165). Esimerkiksi Saksassa lentoestevaloja ei vaadita kuin tuulivoimapuiston uloimmaisiin voimaloihin. Lentoestevalot asennetaan tuulivoimalan konehuoneen päälle, eli valot sijaitsevat voimaloiden napakorkeudella (137 m). Estekorkeudeksi katsotaan tuulivoimalan kokonaiskorkeus, kun lapa on yläasennossa (200 m). Asennettavan lentoestevalon valaistusteho ja valon tyyppi määräytyy lentoesteen korkeuden ja lentoesteen sijainnin mukaan (ilmailulaitos, 2000). Lentoestevalon väri voi olla punainen tai valkoinen, jatkuvasti palava tai vilkkuva. Vilkkuvan valon vilkkumisvaikutusta lisää tuulivoimaloiden kohdalla syntyvä optinen harha, kun lapa ohittaa palavan valon, yhtenäisestikin palava valo vaikuttaa vilkkuvalta kauempaa katsottaessa. Vilkkuminen ja valojen välähtäminen hämärässä voidaan kokea häiritsevänä. Taulukko 1. Tyypillisesti tuulivoimaloihin vaadittavat lentoestevalot Suomessa. (Lähde: Liikenteen turvallisuusvirasto, Trafi) Tuulivoimalan Tyypillisesti vaaditut lentoestevalot kokonaiskorkeus Alle 70 metriä Lentoestevaloa ei tarvita, poikkeuksena lentokenttäalueet metriä B tyypin pienitehoiset estevalot ( 32 cd) jatkuva punainen valo metriä B tyypin keskitehoiset estevalot (2 000 cd) vilkkuva punainen valo (välähdysfrekvenssi 20 60/min) Yli 150 metriä cd = kandela, tehollinen valovoima Päivällä: B tyypin suurtehoiset estevalot cd (2 x cd) vilkkuva valkoinen valo (välähdysfrekvenssi 40 60/min) Yöllä: cd vilkkuva valkoinen valo (välähdysfrekvenssi 40 60/min) tai keskitehoinen (2000 cd) B tyypin vilkkuva punainen tai keskitehoinen (2000 cd) C tyypin kiinteä punainen valo. Mikäli maston korkeus on 105 m tai enemmän, tulee maston välikorkeuksiin sijoittaa A tyypin pienitehoiset lentoestevalot tasaisin, enintään 52 m välein. Alimman valotalon tulee jäädä ympäröivän puuston yläpuolelle.

22 18 (20) Nivalan Kukonaho FCG SUUNNITTELU JA TEKNIIKKA OY tuulivoimapuisto Lentoestevalot voidaan havaita niillä alueilla, jonne näkyy tuulivoimalatornin korkein kohta (napakorkeus). Näkyvyysalue on siten lähes yhtä laaja, kuin tuulivoimaloiden näkyvyysalue. Puuston katvevaikutuksesta johtuen lentoestevalojen havaittavuus myötäilee voimaloiden näkyvyysalueita, sillä mikäli voimalaa ei voida nähdä, ei yleensä nähdä myöskään lentoestevaloja. Lentoestevalot muuttavat maiseman luonnetta etenkin pimeällä ja kirkkaalla säällä, kun valot erottuvat selkeästi korkealla ilmassa, puuston latvuston yläpuolella, missä ei ole muita valonlähteitä. Etenkin tuulivoimapuistojen elinkaaren alkuaikana, maisema, joka on totuttu näkemään ilman minkäänlaisia valolähteitä, voidaan kokea levottomana. Sumuisessa, utuisessa ja sateisessa säässä lentoestevalojen vaikutus voi laajentua laajemmalle alueelle pilvien korkeudesta ja valon heijastumisesta johtuen. Hankealue ei sijaitse lentopaikkojen esterajoituspintojen sisäpuolella, joten tuulivoimaloiden lentoestevalot voivat liikenteen turvallisuusvirasto Trafin uusien ohjeiden mukaan olla yöaikaan jatkuvasti palavat keskitehoiset kiinteät punaiset valot, kuten muissakin korkeissa rakennelmissa (esim. teleliikennemastot). Päivällä lentoestevalojen tulee olla suuritehoiset vilkkuvat valkoiset valot, mutta valoisalla ja kirkkaalla säällä lentoestevalot eivät ole selvästi havaittavissa. Pilvisellä säällä valot voivat myös heijastua pilvistä ja ne voidaan havaita selkeämmin. Trafin ohjeiden mukaan lentoestevalojen nimellistä valovoimaa voidaan pudottaa 30 %:iin näkyvyyden ollessa yli 5000 metriä ja 10 %:iin näkyvyyden ollessa yli metriä. Trafin ohjeiden mukaan ympäristöön välittyvän valomäärän vähentämiseksi voidaan yhtenäisten tuulivoimapuistojen lentoestevaloja ryhmitellä siten, että puiston reunaa kiertää voimaloiden korkeuden mukaan määritettävien tehokkaampien valaisinten kehä. Tämän kehän sisäpuolelle jäävien voimaloiden lentoestevalot voivat olla päiväaikaankin pienitehoisia jatkuvaa punaista valoa näyttäviä valoja. Hankealueen tuulivoimaloiden lentoestevalojen aiheuttamat maisemalliset vaikutukset ovat voimakkaimpia pimeään aikaan tuulivoimapuiston lähialueelle sijoittuvien asuin- ja lomarakennusten pihapiireissä, jonne voimaloiden lentoestevalot näkyvät (=voimaloiden tornin korkein kohta näkyy). Lentoestevalojen maisemaa muokkaava vaikutus on voimakas maaseutualueella, jossa ei tyypillisesti ole ylimääräisiä valonlähteitä. Tiheämmin asutuilla alueilla, joissa erilaisiin valoihin on totuttu, ei lentoestevalojen maisemaa muovaama vaikutus ole niin merkittävä.

23 FCG SUUNNITTELU JA TEKNIIKKA OY Nivalan Kukonahon 19 (20) Tuulivoimapuisto LÄHTEET Liikenteen turvallisuusvirasto Trafi Ohje tuulivoimaloiden päivämerkintään, lentoestevaloihin sekä valojen ryhmitykseen. Museovirasto, 2013: Valtakunnallisesti merkittävät rakennetut kulttuuriympäristöt RKY, < Museovirasto, 2013: Muinaisjäännösrekisteri, Pohjois-Pohjanmaan liitto Pohjois-Pohjanmaan maakuntakaava. Kaavakartta ja selostus (Pohjois-Pohjanmaan liiton julkaisu A:38). Pohjois-Pohjanmaan liitto Pohjois-Pohjanmaan ja Keski-Pohjanmaan manneralueen tuulivoimaselvitys. Julkaisu B:66. Pohjois-Pohjanmaan seutukaavaliitto Pohjois-Pohjanmaan kulttuurihistoriallisesti merkittävät kohteet 3. Weckman E Tuulivoimalat ja maisema. Suomen ympäristö 5/2006. Ympäristöministeriö. Ympäristöministeriö 1993: Arvokkaat maisema-alueet. Maisematyöryhmän mietintö II, osa 2. Ympäristönsuojeluosasto, työryhmä mietintö 66/1992. Ympäristöministeriö 2012: Tuulivoimarakentamisen suunnittelu. Ympäristöhallinnon ohjeita 4/2012.
