Salama. Käyttöohjeet HVL-F60M (1) (FI) Käyttöohjeet. Valmistelut. Perusteet. Edistynyt käyttö. Lisätietoja

Koko: px
Aloita esitys sivulta:

Download "Salama. Käyttöohjeet HVL-F60M 4-444-194-11(1) (FI) Käyttöohjeet. Valmistelut. Perusteet. Edistynyt käyttö. Lisätietoja"

Transkriptio

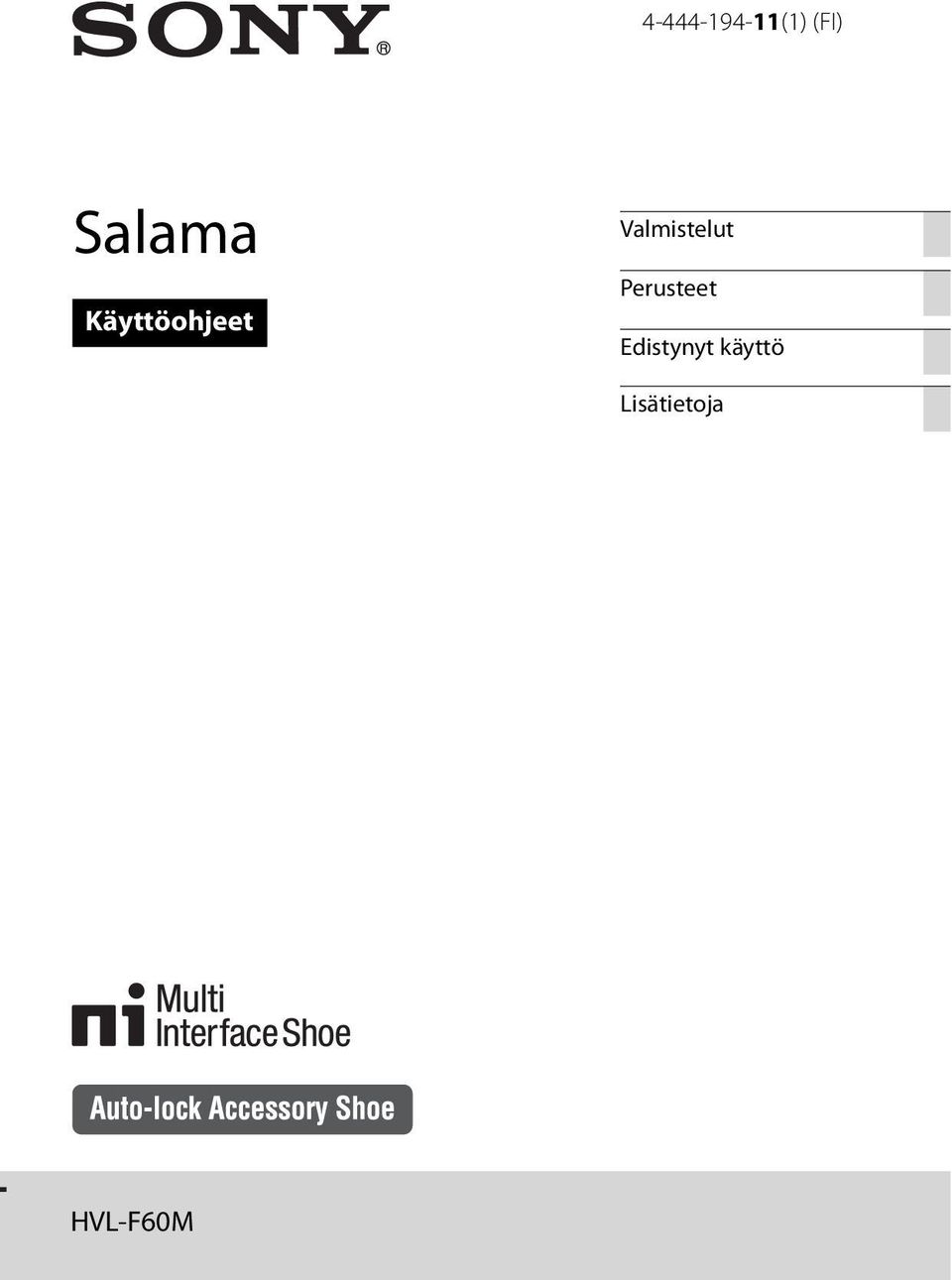

1 (1) (FI) Salama Käyttöohjeet Valmistelut Perusteet Edistynyt käyttö Lisätietoja Käyttöohjeet Lue tämä käyttöopas huolellisesti ennen tuotteen käyttöä ja säilytä käyttöopas tulevaa käyttöä varten. HVL-F60M

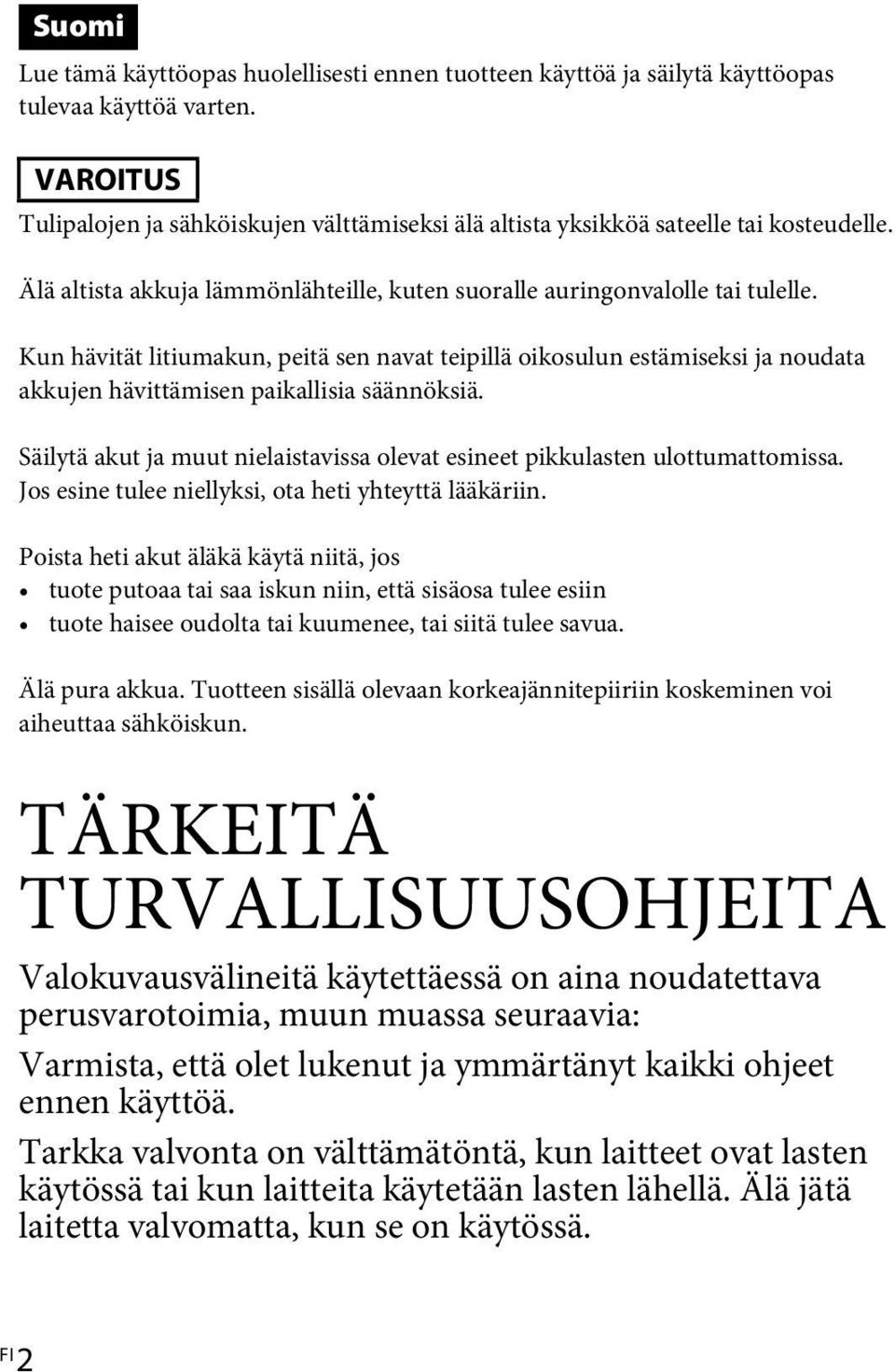

2 Suomi Lue tämä käyttöopas huolellisesti ennen tuotteen käyttöä ja säilytä käyttöopas tulevaa käyttöä varten. VAROITUS Tulipalojen ja sähköiskujen välttämiseksi älä altista yksikköä sateelle tai kosteudelle. Älä altista akkuja lämmönlähteille, kuten suoralle auringonvalolle tai tulelle. Kun hävität litiumakun, peitä sen navat teipillä oikosulun estämiseksi ja noudata akkujen hävittämisen paikallisia säännöksiä. Säilytä akut ja muut nielaistavissa olevat esineet pikkulasten ulottumattomissa. Jos esine tulee niellyksi, ota heti yhteyttä lääkäriin. Poista heti akut äläkä käytä niitä, jos tuote putoaa tai saa iskun niin, että sisäosa tulee esiin tuote haisee oudolta tai kuumenee, tai siitä tulee savua. Älä pura akkua. Tuotteen sisällä olevaan korkeajännitepiiriin koskeminen voi aiheuttaa sähköiskun. TÄRKEITÄ TURVALLISUUSOHJEITA Valokuvausvälineitä käytettäessä on aina noudatettava perusvarotoimia, muun muassa seuraavia: Varmista, että olet lukenut ja ymmärtänyt kaikki ohjeet ennen käyttöä. Tarkka valvonta on välttämätöntä, kun laitteet ovat lasten käytössä tai kun laitteita käytetään lasten lähellä. Älä jätä laitetta valvomatta, kun se on käytössä. FI 2

3 Ole varovainen, sillä kuumien osien koskettaminen voi johtaa palovammoihin. Älä käytä laitetta, jos sen virtajohto on vahingoittunut tai jos laite on pudonnut tai vahingoittunut, ennen kuin pätevä huoltohenkilö on tarkistanut sen. Anna laitteen jäähtyä kokonaan, ennen kuin siirrät sen säilytykseen. Kiedo johto löysästi laitteen ympärille säilytyksen ajaksi. Sähköiskujen välttämiseksi älä upota laitetta veteen tai muihin nesteisiin. Sähköiskujen välttämiseksi älä pura laitetta, vaan vie se pätevälle huoltohenkilölle, kun se on huollettava tai korjattava. Virheellisen uudelleenkokoamisen seurauksena voi laitetta käytettäessä olla sähköisku. Muiden kuin valmistajan suosittelemien lisävarusteiden käyttäminen voi johtaa tulipaloon, sähköiskuun tai henkilövahinkoihin. Paristot voivat kuumentua tai räjähtää virheellisen käytön seurauksena. Käytä vain tässä käyttöoppaassa määritettyjä paristoja. Älä asenna paristoja niiden navat (+/-) väärin päin. Älä altista paristoja tulelle tai korkeille lämpötiloille. Älä yritä ladata paristoja (ladattavia akkuja lukuun ottamatta), äläkä oikosulje tai pura niitä. Älä käytä erityyppisiä, -merkkisiä tai -ikäisiä paristoja sekaisin. 3 FI

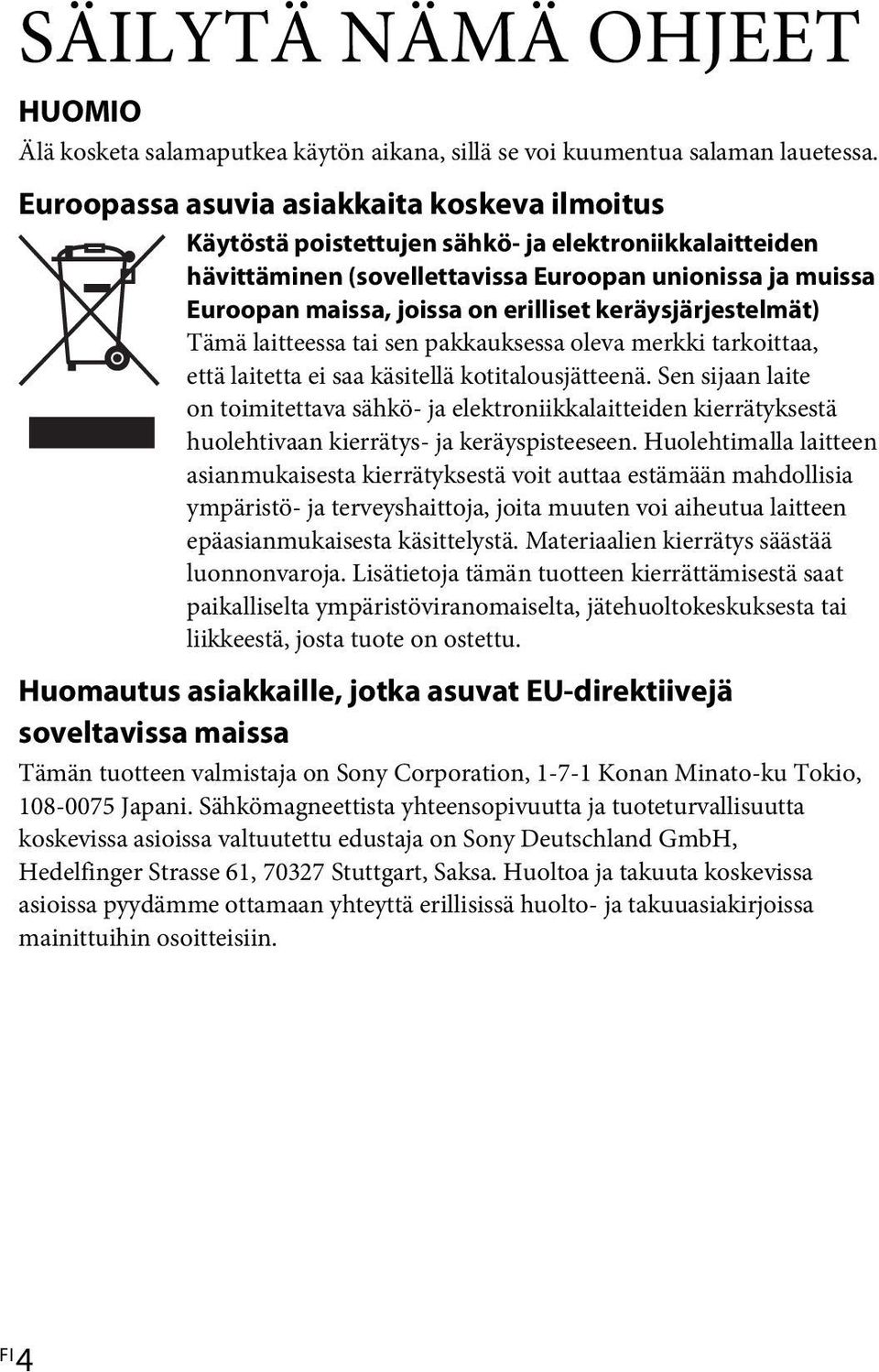

4 SÄILYTÄ NÄMÄ OHJEET HUOMIO Älä kosketa salamaputkea käytön aikana, sillä se voi kuumentua salaman lauetessa. Euroopassa asuvia asiakkaita koskeva ilmoitus Käytöstä poistettujen sähkö- ja elektroniikkalaitteiden hävittäminen (sovellettavissa Euroopan unionissa ja muissa Euroopan maissa, joissa on erilliset keräysjärjestelmät) Tämä laitteessa tai sen pakkauksessa oleva merkki tarkoittaa, että laitetta ei saa käsitellä kotitalousjätteenä. Sen sijaan laite on toimitettava sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan kierrätys- ja keräyspisteeseen. Huolehtimalla laitteen asianmukaisesta kierrätyksestä voit auttaa estämään mahdollisia ympäristö- ja terveyshaittoja, joita muuten voi aiheutua laitteen epäasianmukaisesta käsittelystä. Materiaalien kierrätys säästää luonnonvaroja. Lisätietoja tämän tuotteen kierrättämisestä saat paikalliselta ympäristöviranomaiselta, jätehuoltokeskuksesta tai liikkeestä, josta tuote on ostettu. Huomautus asiakkaille, jotka asuvat EU-direktiivejä soveltavissa maissa Tämän tuotteen valmistaja on Sony Corporation, Konan Minato-ku Tokio, Japani. Sähkömagneettista yhteensopivuutta ja tuoteturvallisuutta koskevissa asioissa valtuutettu edustaja on Sony Deutschland GmbH, Hedelfinger Strasse 61, Stuttgart, Saksa. Huoltoa ja takuuta koskevissa asioissa pyydämme ottamaan yhteyttä erillisissä huolto- ja takuuasiakirjoissa mainittuihin osoitteisiin. FI 4

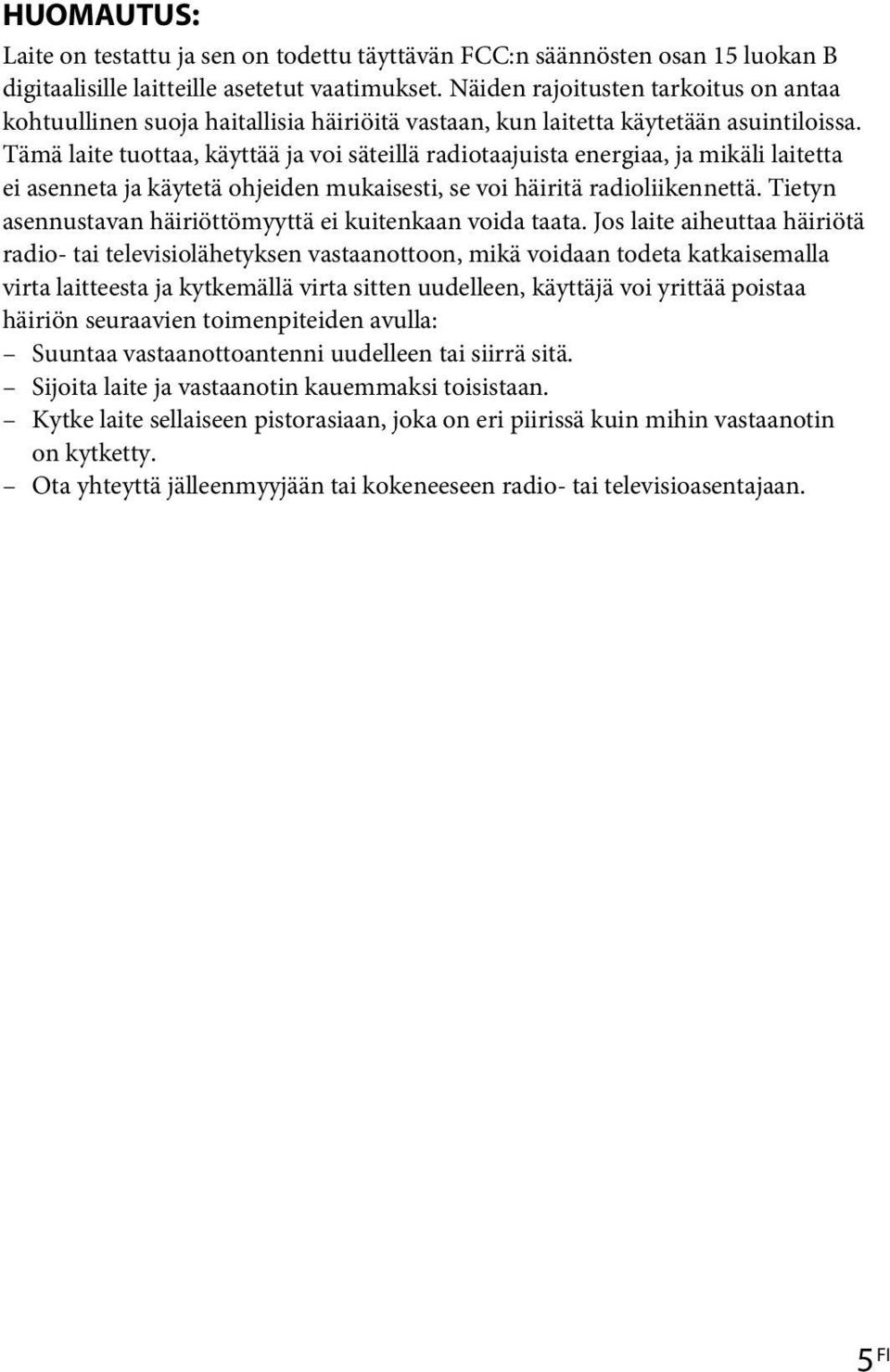

5 HUOMAUTUS: Laite on testattu ja sen on todettu täyttävän FCC:n säännösten osan 15 luokan B digitaalisille laitteille asetetut vaatimukset. Näiden rajoitusten tarkoitus on antaa kohtuullinen suoja haitallisia häiriöitä vastaan, kun laitetta käytetään asuintiloissa. Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuista energiaa, ja mikäli laitetta ei asenneta ja käytetä ohjeiden mukaisesti, se voi häiritä radioliikennettä. Tietyn asennustavan häiriöttömyyttä ei kuitenkaan voida taata. Jos laite aiheuttaa häiriötä radio- tai televisiolähetyksen vastaanottoon, mikä voidaan todeta katkaisemalla virta laitteesta ja kytkemällä virta sitten uudelleen, käyttäjä voi yrittää poistaa häiriön seuraavien toimenpiteiden avulla: Suuntaa vastaanottoantenni uudelleen tai siirrä sitä. Sijoita laite ja vastaanotin kauemmaksi toisistaan. Kytke laite sellaiseen pistorasiaan, joka on eri piirissä kuin mihin vastaanotin on kytketty. Ota yhteyttä jälleenmyyjään tai kokeneeseen radio- tai televisioasentajaan. 5 FI

6 Sisällys Ominaisuudet...9 Osien nimitykset...10 Valmistelut Paristojen asentaminen...18 Salamayksikön liittäminen ja irrottaminen...19 Salamayksikön säilyttäminen...22 Virran kytkeminen...23 Salamatilan vaihtaminen...27 Perusteet AUTO-salama (perusteet)...30 Salaman käyttäminen kameran eri tallennustiloissa...34 Kuvaaminen valaistuksella (LED-valolla)...36 Valaisevan valon (LED-valon) säätäminen (sisäänrakennettu diffuusori, värimuunnossuodin)...38 Edistynyt käyttö Testisalama...39 Zoomattavan salaman toiminta-alue...40 Salamavalon korjaus...44 Epäsuora salama...46 Diffuusorin käyttäminen...51 Lähikuvaus (heijastus alaspäin)...53 Manuaalinen salama (M)...54 Nopea synkronointi (HSS)...57 Monisalama (MULTI)...58 Langaton salamatila (WL)...62 Kameran ja salaman yhdistäminen kaapelilla...81 Ulkoisen akkusovittimen käyttäminen...83 FI 6

7 AF-apuvalo MENU-valikon asetukset Lisätietoja Käyttöä koskevia huomautuksia Ylläpito Tekniset tiedot FI

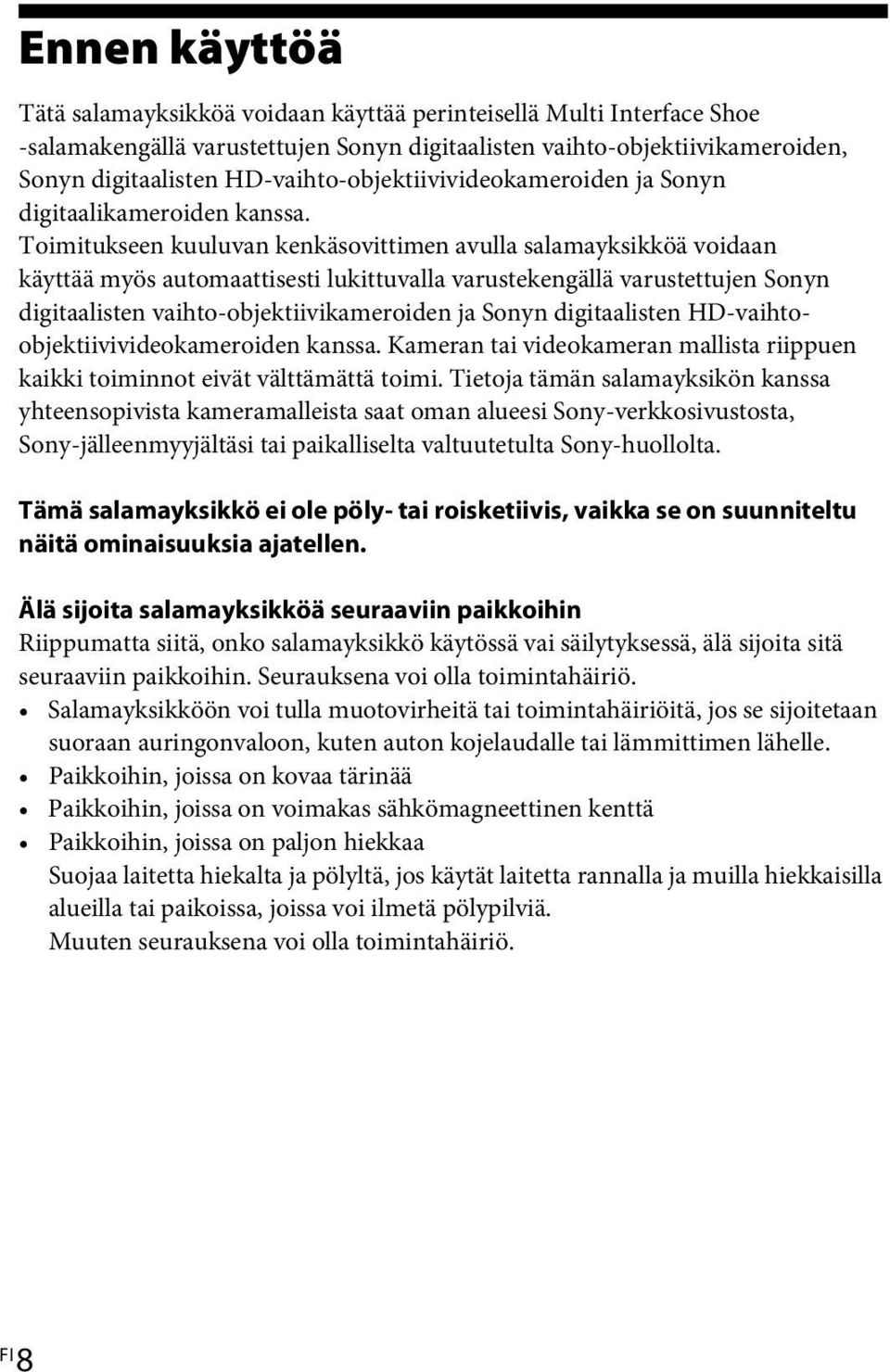

8 Ennen käyttöä Tätä salamayksikköä voidaan käyttää perinteisellä Multi Interface Shoe -salamakengällä varustettujen Sonyn digitaalisten vaihto-objektiivikameroiden, Sonyn digitaalisten HD-vaihto-objektiivivideokameroiden ja Sonyn digitaalikameroiden kanssa. Toimitukseen kuuluvan kenkäsovittimen avulla salamayksikköä voidaan käyttää myös automaattisesti lukittuvalla varustekengällä varustettujen Sonyn digitaalisten vaihto-objektiivikameroiden ja Sonyn digitaalisten HD-vaihtoobjektiivivideokameroiden kanssa. Kameran tai videokameran mallista riippuen kaikki toiminnot eivät välttämättä toimi. Tietoja tämän salamayksikön kanssa yhteensopivista kameramalleista saat oman alueesi Sony-verkkosivustosta, Sony-jälleenmyyjältäsi tai paikalliselta valtuutetulta Sony-huollolta. Tämä salamayksikkö ei ole pöly- tai roisketiivis, vaikka se on suunniteltu näitä ominaisuuksia ajatellen. Älä sijoita salamayksikköä seuraaviin paikkoihin Riippumatta siitä, onko salamayksikkö käytössä vai säilytyksessä, älä sijoita sitä seuraaviin paikkoihin. Seurauksena voi olla toimintahäiriö. Salamayksikköön voi tulla muotovirheitä tai toimintahäiriöitä, jos se sijoitetaan suoraan auringonvaloon, kuten auton kojelaudalle tai lämmittimen lähelle. Paikkoihin, joissa on kovaa tärinää Paikkoihin, joissa on voimakas sähkömagneettinen kenttä Paikkoihin, joissa on paljon hiekkaa Suojaa laitetta hiekalta ja pölyltä, jos käytät laitetta rannalla ja muilla hiekkaisilla alueilla tai paikoissa, joissa voi ilmetä pölypilviä. Muuten seurauksena voi olla toimintahäiriö. FI 8

9 Ominaisuudet HVL-F60M on kätevä ja erittäin tehokas irrotettava salama, jonka ohjeluku on 60 (105 mm:n asento, ISO 100 m). Nopeasti vaihdettavan heijastustoiminnon ansiosta voit ottaa ylä- tai sivuasennon nopeasti käyttöön epäsuoran salamakuvauksen aikana., sivu 98, sivu 49 Varustettu tehokkaalla LED-valolla (1 200 luksia, 0,5 m). Valittavissa on 15 kirkkaustasoa. Salamayksikön mukana toimitetaan diffuusori, jonka avulla voit pehmentää valoa ja vähentää varjoja. LED-valo on varustettu sisäänrakennetulla diffuusorilla. Toimitukseen kuuluu myös LED-valon lämpötilan muunnossuodin. Varustettu säätökiekolla. Yhdessä Quick Navi -näytön kanssa se nopeuttaa kameran käyttöä. Usean valonlähteen valaistussuhteen langaton hallintatoiminto mahdollistaa useiden valonlähteiden monipuolisen käytön., sivu 36, sivu 51, sivu 38, sivu 15 sivu 17, sivu 75 Ottaa nopean synkronoinnin käyttöön., sivu 57 Yhteensopivien objektiivien kanssa voidaan käyttää ADI (Advanced Distance Integration) -salamamittausta, johon taustan tai kohteen heijastussuhteella ei ole vaikutusta., sivu 35 Varustettu selkeällä pistematriisi-lcd-paneelilla., sivu 13 9 FI

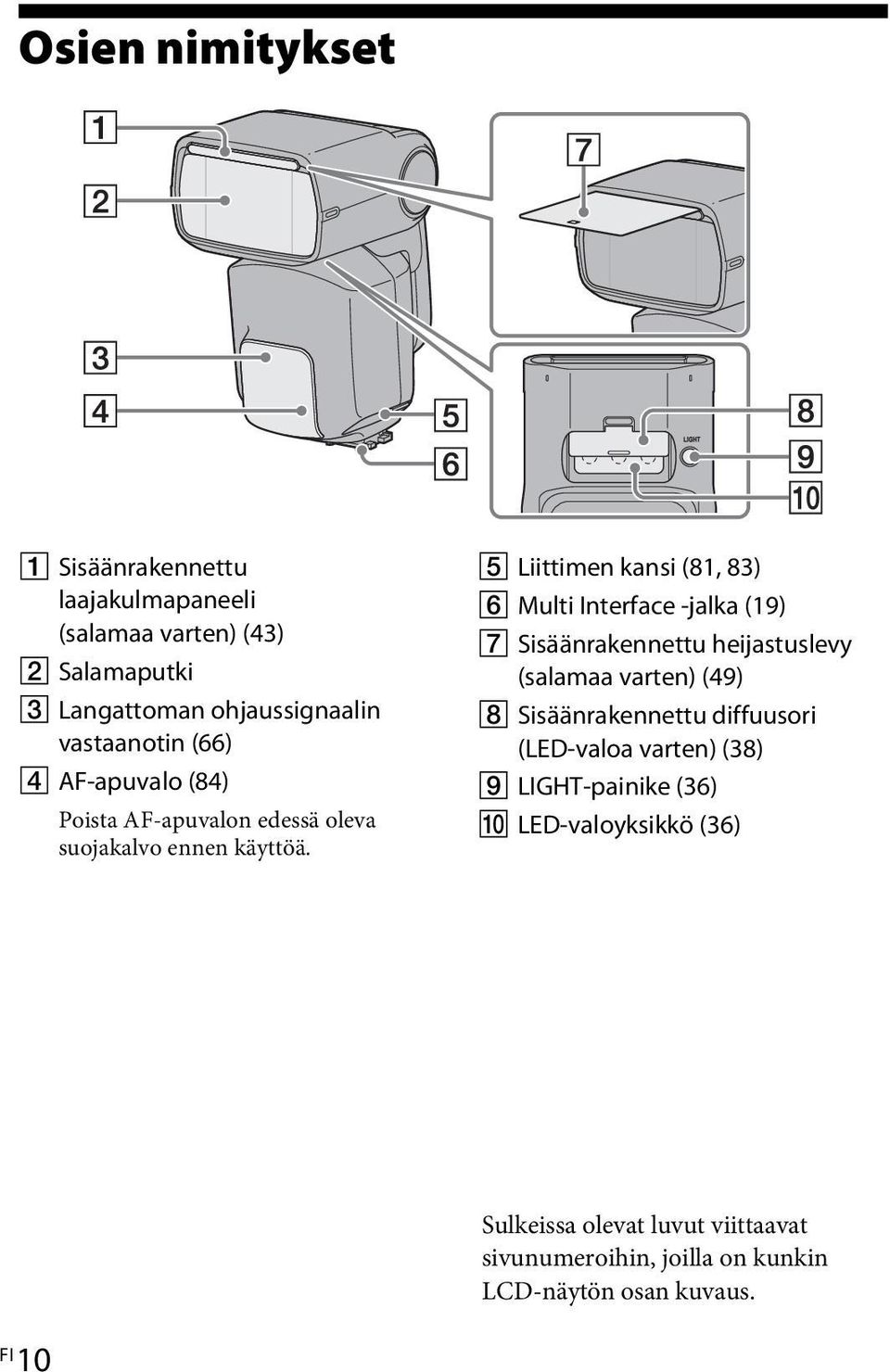

10 Osien nimitykset A Sisäänrakennettu laajakulmapaneeli (salamaa varten) (43) B Salamaputki C Langattoman ohjaussignaalin vastaanotin (66) D AF-apuvalo (84) Poista AF-apuvalon edessä oleva suojakalvo ennen käyttöä. E Liittimen kansi (81, 83) F Multi Interface -jalka (19) G Sisäänrakennettu heijastuslevy (salamaa varten) (49) H Sisäänrakennettu diffuusori (LED-valoa varten) (38) I LIGHT-painike (36) J LED-valoyksikkö (36) Sulkeissa olevat luvut viittaavat sivunumeroihin, joilla on kunkin LCD-näytön osan kuvaus. FI 10

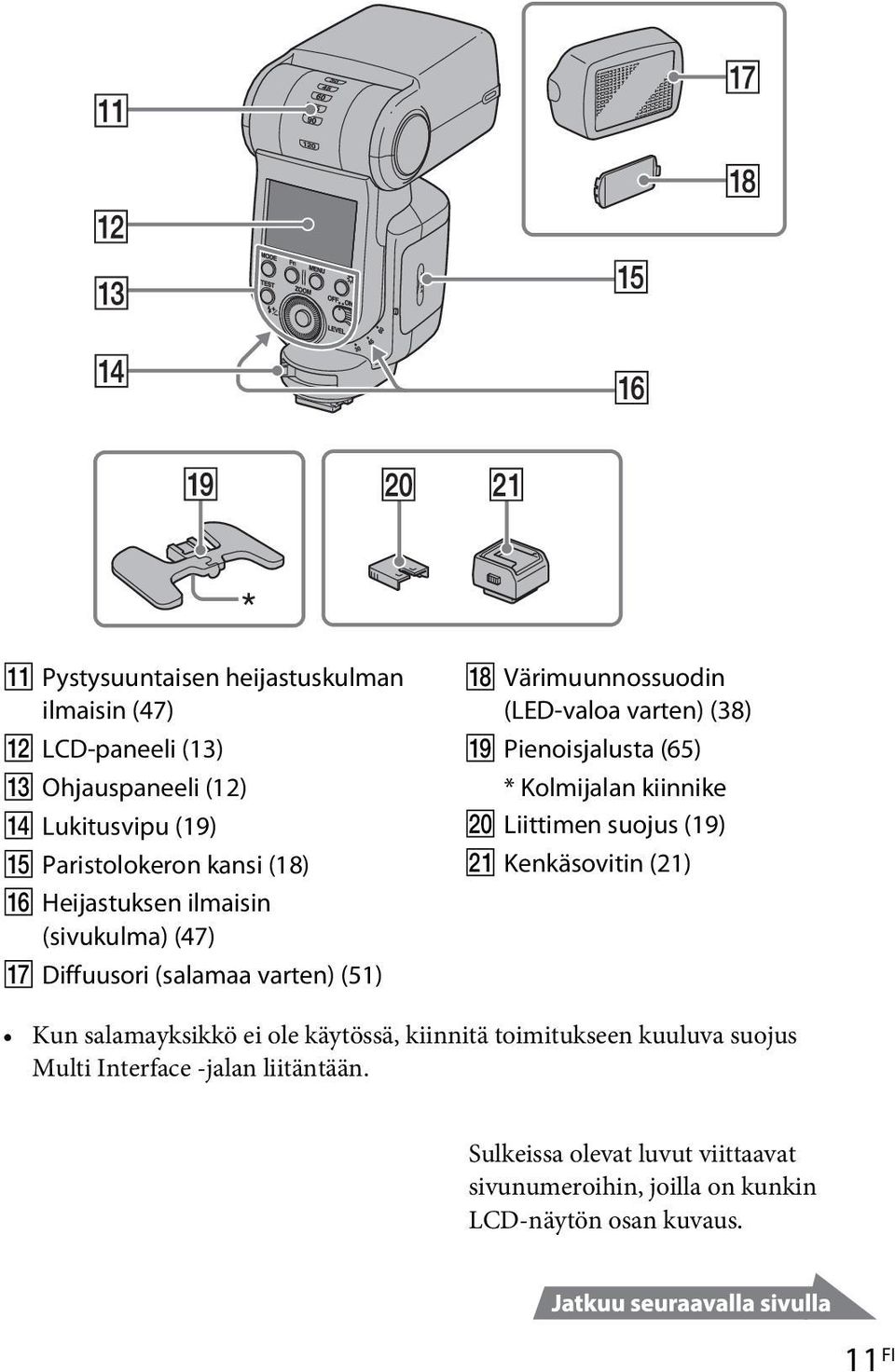

11 * K Pystysuuntaisen heijastuskulman ilmaisin (47) L LCD-paneeli (13) M Ohjauspaneeli (12) N Lukitusvipu (19) O Paristolokeron kansi (18) P Heijastuksen ilmaisin (sivukulma) (47) Q Diffuusori (salamaa varten) (51) R Värimuunnossuodin (LED-valoa varten) (38) S Pienoisjalusta (65) * Kolmijalan kiinnike T Liittimen suojus (19) U Kenkäsovitin (21) Kun salamayksikkö ei ole käytössä, kiinnitä toimitukseen kuuluva suojus Multi Interface -jalan liitäntään. Sulkeissa olevat luvut viittaavat sivunumeroihin, joilla on kunkin LCD-näytön osan kuvaus. 11 FI

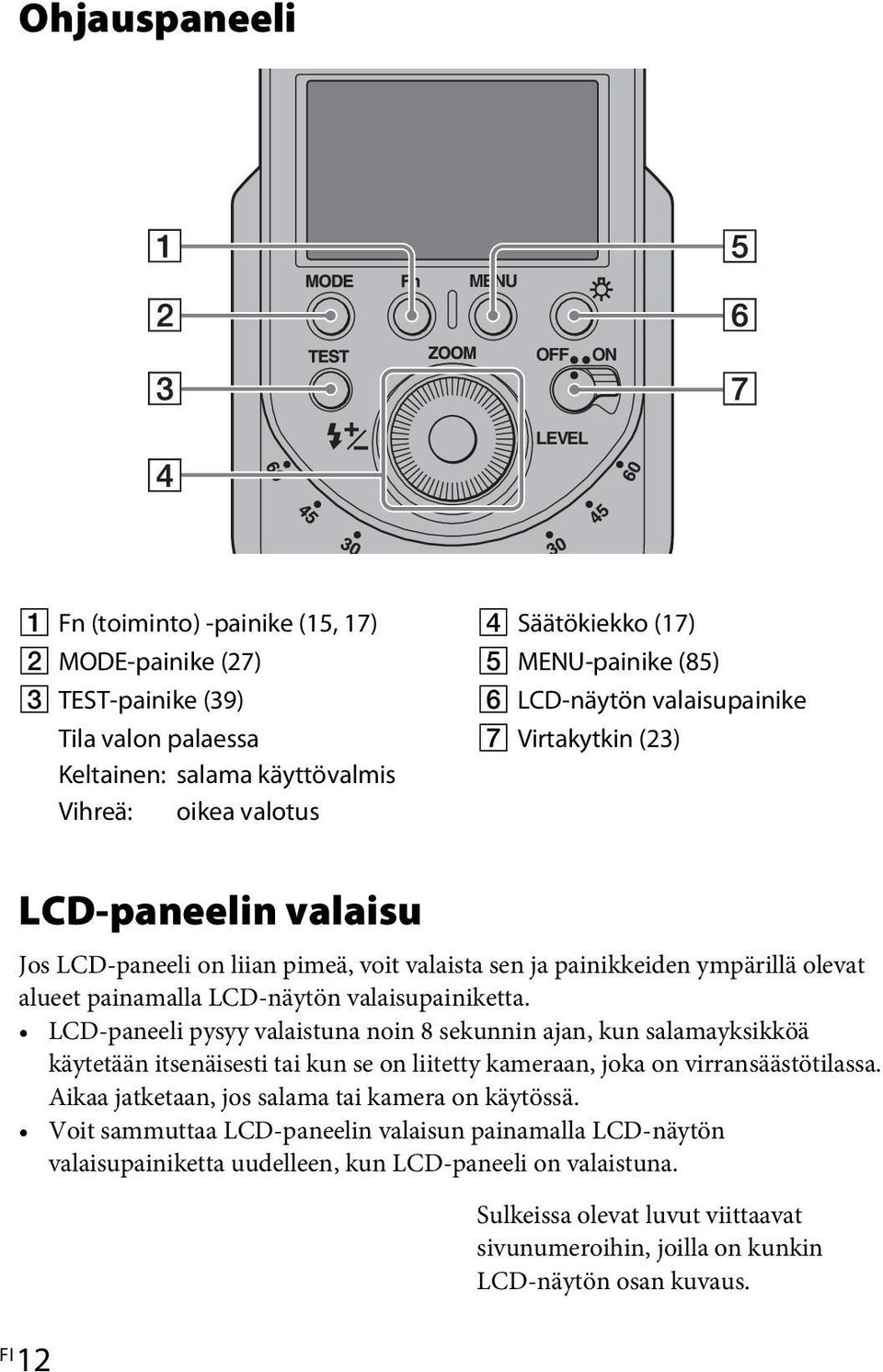

12 Ohjauspaneeli MENU OFF ON LEVEL A Fn (toiminto) -painike (15, 17) B MODE-painike (27) C TEST-painike (39) Tila valon palaessa Keltainen: salama käyttövalmis Vihreä: oikea valotus D Säätökiekko (17) E MENU-painike (85) F LCD-näytön valaisupainike G Virtakytkin (23) LCD-paneelin valaisu Jos LCD-paneeli on liian pimeä, voit valaista sen ja painikkeiden ympärillä olevat alueet painamalla LCD-näytön valaisupainiketta. LCD-paneeli pysyy valaistuna noin 8 sekunnin ajan, kun salamayksikköä käytetään itsenäisesti tai kun se on liitetty kameraan, joka on virransäästötilassa. Aikaa jatketaan, jos salama tai kamera on käytössä. Voit sammuttaa LCD-paneelin valaisun painamalla LCD-näytön valaisupainiketta uudelleen, kun LCD-paneeli on valaistuna. Sulkeissa olevat luvut viittaavat sivunumeroihin, joilla on kunkin LCD-näytön osan kuvaus. FI 12

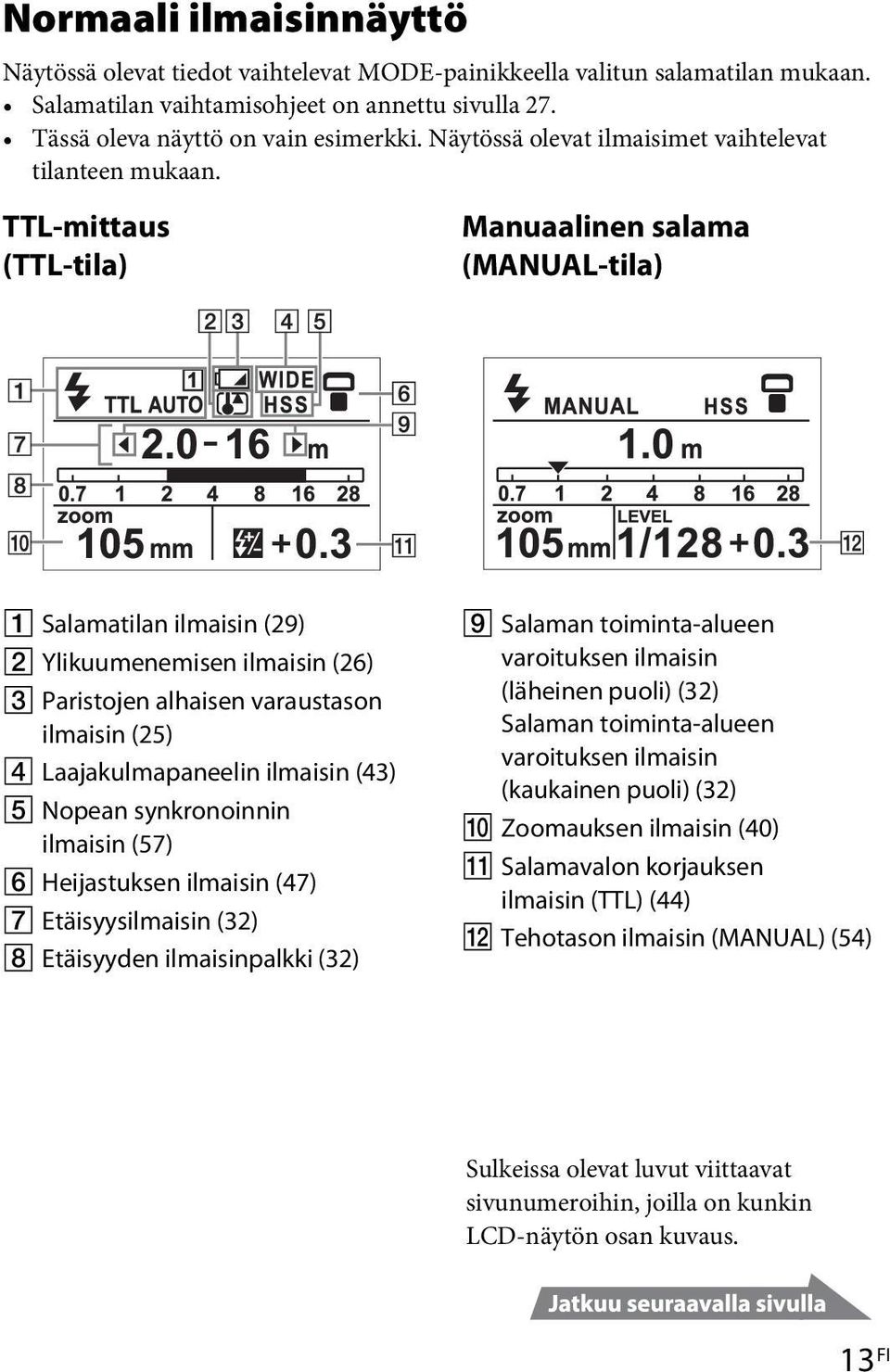

13 Normaali ilmaisinnäyttö Näytössä olevat tiedot vaihtelevat MODE-painikkeella valitun salamatilan mukaan. Salamatilan vaihtamisohjeet on annettu sivulla 27. Tässä oleva näyttö on vain esimerkki. Näytössä olevat ilmaisimet vaihtelevat tilanteen mukaan. TTL-mittaus (TTL-tila) Manuaalinen salama (MANUAL-tila) A Salamatilan ilmaisin (29) B Ylikuumenemisen ilmaisin (26) C Paristojen alhaisen varaustason ilmaisin (25) D Laajakulmapaneelin ilmaisin (43) E Nopean synkronoinnin ilmaisin (57) F Heijastuksen ilmaisin (47) G Etäisyysilmaisin (32) H Etäisyyden ilmaisinpalkki (32) I Salaman toiminta-alueen varoituksen ilmaisin (läheinen puoli) (32) Salaman toiminta-alueen varoituksen ilmaisin (kaukainen puoli) (32) J Zoomauksen ilmaisin (40) K Salamavalon korjauksen ilmaisin (TTL) (44) L Tehotason ilmaisin (MANUAL) (54) Sulkeissa olevat luvut viittaavat sivunumeroihin, joilla on kunkin LCD-näytön osan kuvaus. 13 FI

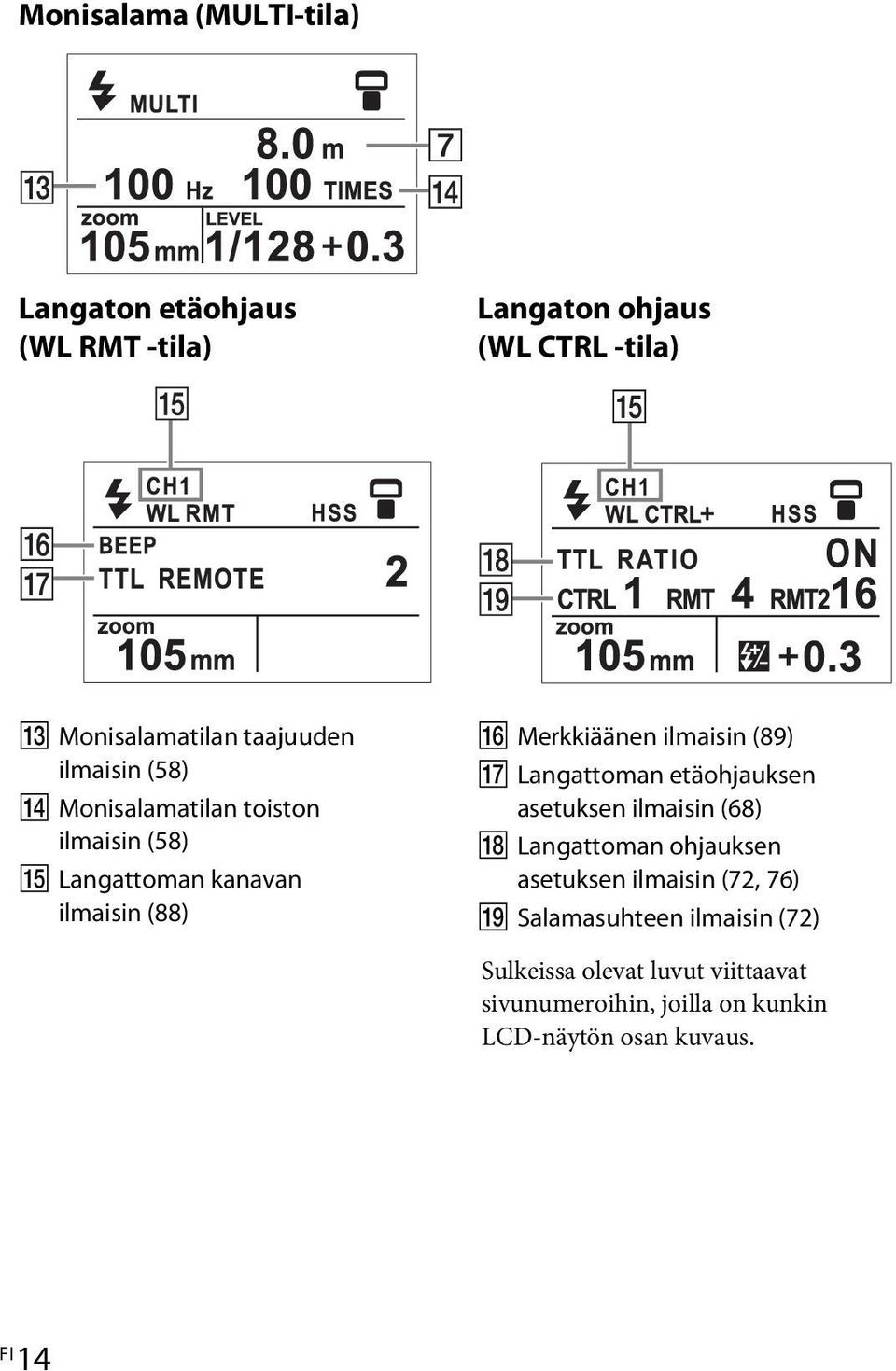

14 Monisalama (MULTI-tila) Langaton etäohjaus (WL RMT -tila) Langaton ohjaus (WL CTRL -tila) M Monisalamatilan taajuuden ilmaisin (58) N Monisalamatilan toiston ilmaisin (58) O Langattoman kanavan ilmaisin (88) P Merkkiäänen ilmaisin (89) Q Langattoman etäohjauksen asetuksen ilmaisin (68) R Langattoman ohjauksen asetuksen ilmaisin (72, 76) S Salamasuhteen ilmaisin (72) Sulkeissa olevat luvut viittaavat sivunumeroihin, joilla on kunkin LCD-näytön osan kuvaus. FI 14

15 Quick Navi -näyttö ja erillinen asetusnäyttö Jos haluat muuttaa asetuksia, siirry asetusnäyttöön painamalla normaalin ilmaisinnäytön Fn-painiketta. MODE-näyttö (27) Normaali ilmaisinnäyttö MENU-näyttö (86) Erillinen asetusnäyttö Quick Navi -näyttö Muuta asetusarvoa kiertämällä : Paina keskikohtaa : Kierrä kiekkoa 15 FI

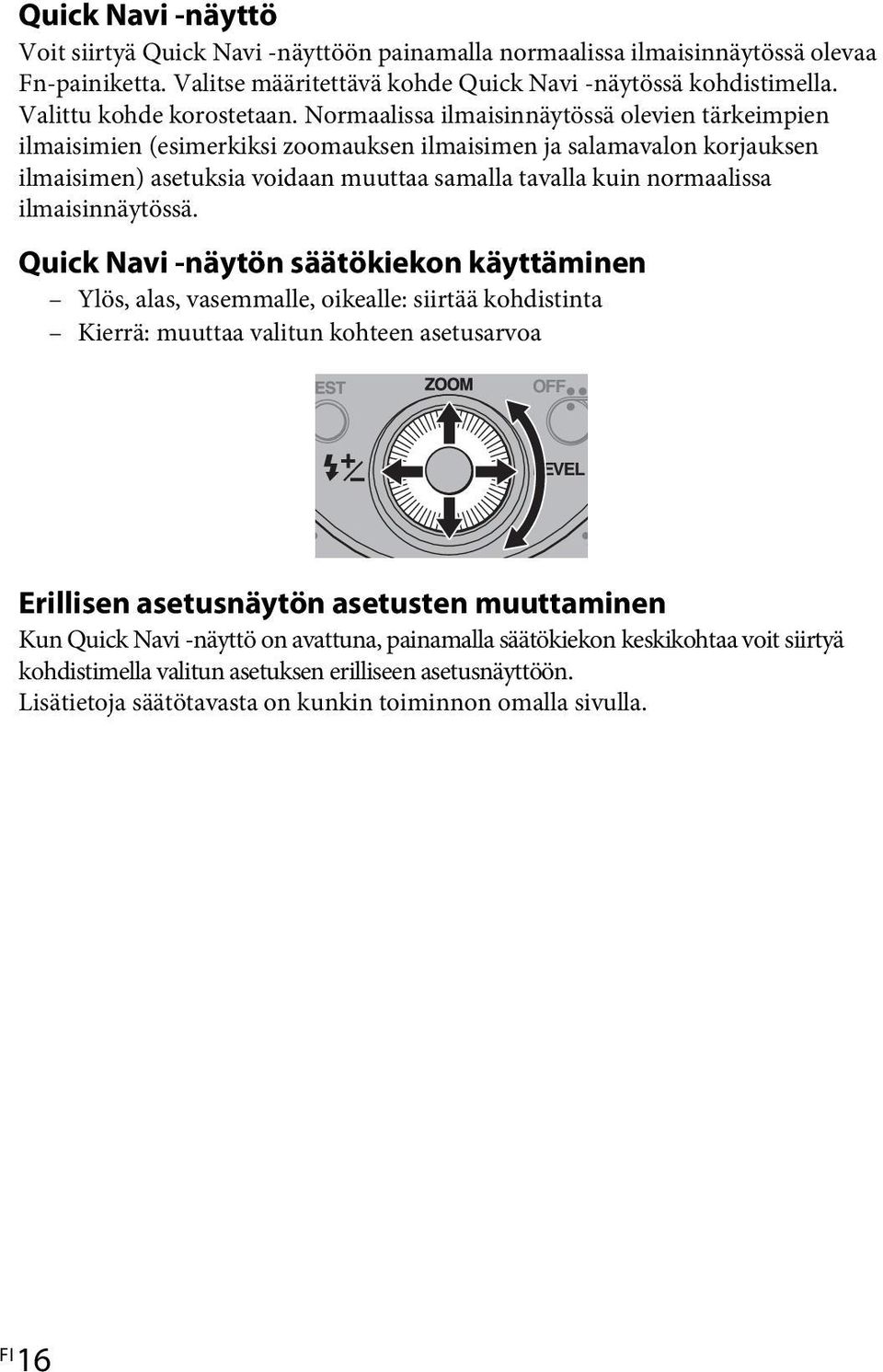

16 Quick Navi -näyttö Voit siirtyä Quick Navi -näyttöön painamalla normaalissa ilmaisinnäytössä olevaa Fn-painiketta. Valitse määritettävä kohde Quick Navi -näytössä kohdistimella. Valittu kohde korostetaan. Normaalissa ilmaisinnäytössä olevien tärkeimpien ilmaisimien (esimerkiksi zoomauksen ilmaisimen ja salamavalon korjauksen ilmaisimen) asetuksia voidaan muuttaa samalla tavalla kuin normaalissa ilmaisinnäytössä. Quick Navi -näytön säätökiekon käyttäminen Ylös, alas, vasemmalle, oikealle: siirtää kohdistinta Kierrä: muuttaa valitun kohteen asetusarvoa OFF LEVEL Erillisen asetusnäytön asetusten muuttaminen Kun Quick Navi -näyttö on avattuna, painamalla säätökiekon keskikohtaa voit siirtyä kohdistimella valitun asetuksen erilliseen asetusnäyttöön. Lisätietoja säätötavasta on kunkin toiminnon omalla sivulla. FI 16

17 Säätökiekon käyttäminen Säätökiekon avulla voit käyttää salamayksikköä avatun näytön asetusten mukaan. Normaali ilmaisinnäyttö Usein käytetyt asetukset on lisätty säätökiekon eri suuntiin. Painamalla säätökiekkoa eri suuntiin voit siirtyä asetusten erillisiin asetusnäyttöihin. Ylös: muuta zoomattavan salaman toiminta-aluetta (ZOOM) (sivu 41) Oikealle: muuta tehotasoa (LEVEL) (sivu 54) Vasemmalle: tehotason korjaus ( ) (sivu 44) OFF LEVEL Quick Navi -näyttö Painamalla Fn-painiketta voit siirtyä normaalista ilmaisinnäytöstä Quick Navi -näyttöön. Tässä tilassa voit muuttaa normaalissa ilmaisinnäytössä olevia tärkeimpiä asetuksia. Painamalla säätökiekkoa ylöspäin, alaspäin, vasemmalle tai oikealle voit siirtää kohdistinta ja valita (korostaa) määritettävän asetuksen. Muuta sitten asetusarvoa kiertämällä säätökiekkoa. Ylös, alas, vasemmalle, oikealle: siirrä kohdistinta Kierrä: muuttaa valitun kohteen asetusarvoa OFF LEVEL Muut näytöt Toiminta vaihtelee avatun näytön mukaan. MENU-näyttö (sivu 86) MODE-näyttö (sivu 27) Erillinen asetusnäyttö (sivu 16) 17 FI

18 Valmistelut Paristojen asentaminen Mallia HVL-F60M voidaan käyttää neljällä AA-koon alkaliparistolla* neljällä ladattavalla AA-koon nikkeli-metallihydridiparistolla (Ni-MH).* * Paristot eivät sisälly toimitukseen. Varmista aina, että ladattavat nikkeli-metallihydridiparistot ladataan määritetyllä laturilla. 1 Avaa paristolokeron kansi kuvan mukaisesti. 2 Aseta paristot paristolokeroon kuvan mukaisesti. 3 Sulje paristolokeron kansi. Toimi päinvastaisella tavalla kuin paristolokeron kantta avattaessa. FI 18

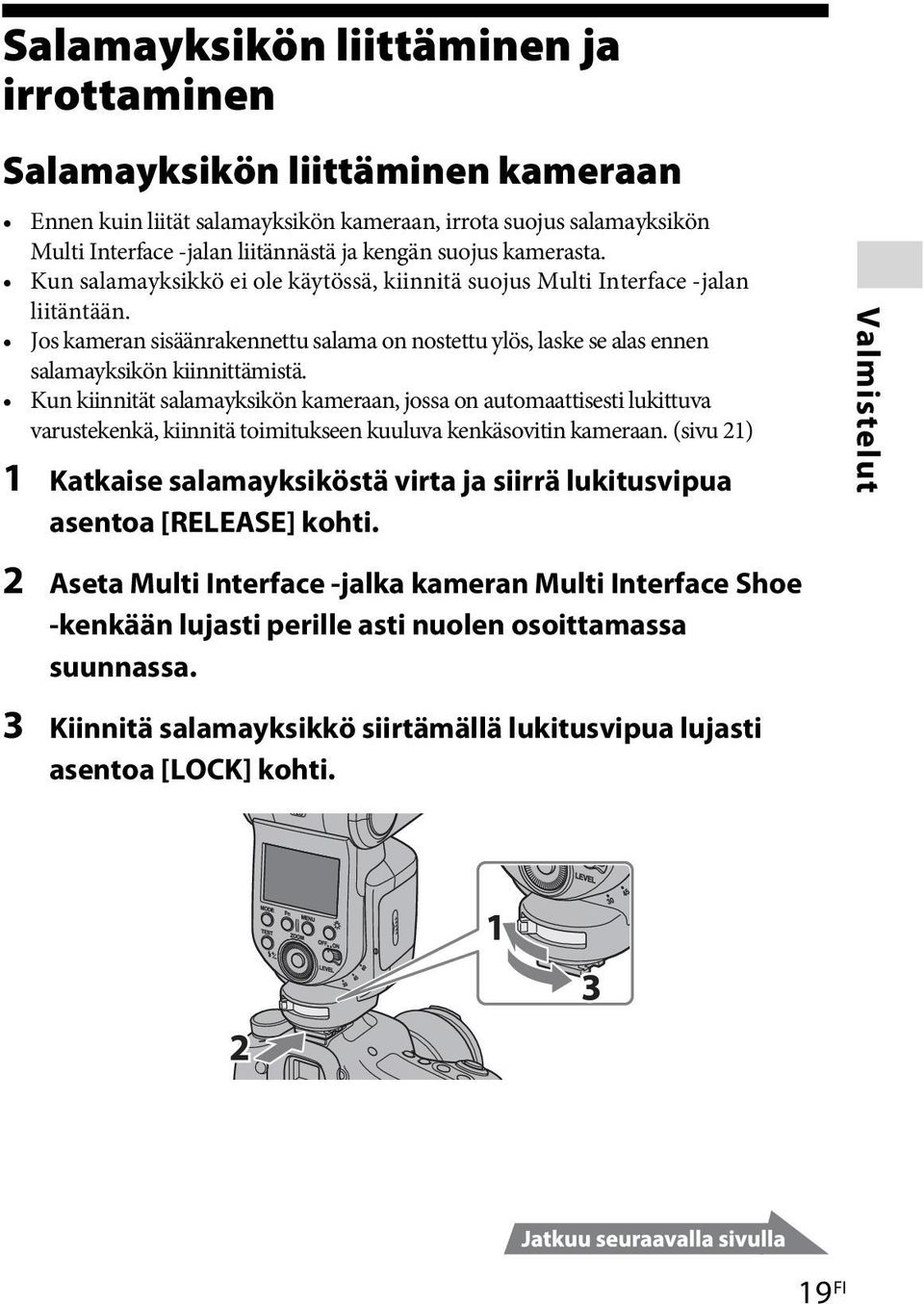

19 Salamayksikön liittäminen ja irrottaminen Salamayksikön liittäminen kameraan Ennen kuin liität salamayksikön kameraan, irrota suojus salamayksikön Multi Interface -jalan liitännästä ja kengän suojus kamerasta. Kun salamayksikkö ei ole käytössä, kiinnitä suojus Multi Interface -jalan liitäntään. Jos kameran sisäänrakennettu salama on nostettu ylös, laske se alas ennen salamayksikön kiinnittämistä. Kun kiinnität salamayksikön kameraan, jossa on automaattisesti lukittuva varustekenkä, kiinnitä toimitukseen kuuluva kenkäsovitin kameraan. (sivu 21) 1 Katkaise salamayksiköstä virta ja siirrä lukitusvipua asentoa [RELEASE] kohti. Valmistelut 2 Aseta Multi Interface -jalka kameran Multi Interface Shoe -kenkään lujasti perille asti nuolen osoittamassa suunnassa. 3 Kiinnitä salamayksikkö siirtämällä lukitusvipua lujasti asentoa [LOCK] kohti. 19 FI

20 Salamayksikön irrottaminen kamerasta 1 Paina lukitusvivun päässä olevaa painiketta 1 ja siirrä samalla vipua asentoa [RELEASE] kohti 2. 2 Kun vipu on asennossa [RELEASE], työnnä salamayksikköä eteenpäin. FI 20

21 Kenkäsovitin (ADP-AMA) Kun kiinnität salamayksikön kameraan, jossa on automaattisesti lukittuva varustekenkä, käytä toimitukseen kuuluvaa kenkäsovitinta (ADP-AMA). 1 Multi Interface Shoe 2 Vapautuspainike Kiinnitä kenkäsovitin kuvan mukaisesti. Työnnä sitä lujasti, kunnes se napsahtaa paikalleen. Valmistelut Irrota kenkäsovitin pitämällä vapautuspainiketta 1 painettuna ja työntämällä kenkäsovitinta itseäsi kohti. 21 FI

22 Salamayksikön säilyttäminen Voit säilyttää salamayksikköä ja sen mukana toimitettuja tarvikkeita toimitukseen kuuluvissa laukuissa ja pussissa seuraavan kuvan mukaisesti. FI 22

23 Virran kytkeminen Aseta virtakytkin asentoon ON. Salamayksikköön kytketään virta. LCD-paneeliin ilmestyy virtaa kytkettäessä normaali ilmaisinnäyttö. Valmistelut Jos LCD-paneeliin ei ilmesty mitään, kun virtakytkin asetetaan asentoon ON, tarkista paristojen suunta. Virran katkaiseminen Aseta virtakytkin asentoon OFF. 23 FI

24 Virransäästötila Jos salamayksikköä ei käytetä kolmeen minuuttiin, kun se on irrotettuna kamerasta ja kun se on liitettynä kameraan virransäästötilassa, salamayksikön virta katkaistaan automaattisesti ja LCD-paneeli sammuu virran säästämiseksi. Langattoman salamakuvauksen (sivu 62) aikana salamayksikkö siirtyy virransäästötilaan 60 minuutin kuluttua. Voit muuttaa virransäästötilaan siirtymisen aikaa tai poistaa virransäästötilan käytöstä. (sivu 90) Salamayksikkö siirtyy automaattisesti virransäästötilaan, kun kameran virtakytkin on asennossa OFF.* * Paitsi mallissa DSLR-A100 Kun kamera on virransäästötilassa (jolloin esimerkiksi sen LCD-näyttö sammuu automaattisesti), se ei pysty kommunikoimaan salamayksikön kanssa. Tällöin salamayksikön salamatilan kytkin, automaattinen zoomaus, laajakulmapaneelinäyttö ja salaman toiminta-alueen ilmaisin eivät ole yhteydessä kameraan. FI 24

25 Paristojen tarkistaminen Kun paristojen virta on vähissä, LCD-paneeliin ilmestyy paristojen alhaisen varaustason ilmaisin. -ilmaisin vilkkuu. Paristot kannattaa vaihtaa. Kun paristot tyhjenevät, paristojen tyhjenemisnäyttö tulee näkyviin. Valmistelut Paristojen tyhjenemisnäyttö Paristojen tyhjenemisnäyttö tulee näkyviin Salamaa ei voi käyttää. Aseta salamaan uudet paristot. Tämä näyttö pysyy näkyvissä, kunnes paristot vaihdetaan. Käyttöolosuhteista tai paristojen iästä riippuen paristojen tyhjenemisnäyttö voi tulla näkyviin myös ilman paristojen alhaisen varaustason ilmaisinta. Vaikka paristojen alhaisen varaustason ilmaisin tulee näkyviin, se voi kadota näkyvistä, kun siirryt käyttämään salaman sijaan LED-valoa tai toisin päin. 25 FI

26 Ylikuumenemisen ilmaisin Salaman jatkuvan käytön aikana tai salamaa lämpimässä ympäristössä käytettäessä laite voi kuumentua ja sen sisäinen turvapiiri voi tilapäisesti estää salaman laukeamisen. (Ylikuumeneminen) Ylikuumenemisnäyttö tulee näkyviin, kun laitteessa havaitaan ylikuumenemista. Salaman käyttö keskeytetään laitteen lämpötilan laskemiseen asti. Voit siirtyä toiseen näyttöön painamalla mitä tahansa salamayksikön painiketta. Jos olet normaalissa ilmaisinnäytössä, -ilmaisin vilkkuu. (MODE- ja LIGHT-painikkeet on poistettu käytöstä.) Aseta virtakytkin asentoon OFF ja lopeta salamayksikön käyttö noin 10 minuutiksi, jotta laitteen lämpötila pääsee laskemaan. Ylikuumenemisnäyttö FI 26

27 Salamatilan vaihtaminen 1 Avaa MODE-näyttö painamalla MODE-painiketta. 2 Valitse salamatila siirtämällä kohdistinta (korostettua kohdetta) kiertämällä säätökiekkoa tai painamalla sitä ylöspäin, alaspäin, vasemmalle tai oikealle. 3 Määritä valittu tila painamalla säätökiekon keskikohtaa tai painamalla MODE-painiketta. Näyttö vaihtuu valitun tilan normaaliksi ilmaisinnäytöksi. Valmistelut [MANUAL]-, [MULTI]-, [WL RMT]- tai [WL CTRL] -asetusta ei voi valita seuraavissa tapauksissa. (Kohteet, joita ei voi valita, on osoitettu pisteviivalla.) [MANUAL] tai [MULTI] Kun virta kytketään kamerasta (kommunikoinnin aikana) Kun kamera on muussa tallennustilassa kuin M-tilassa* * Valittavissa, jos MANUAL-tilan asetukseksi on MENU-valikon asetuksissa valittu PASM. [WL RMT] tai [WL CTRL] Kun virta kytketään kamerasta (kommunikoinnin aikana) Kun kameran salamatilaksi ei ole asetettu langatonta tilaa (WL) 27 FI

28 Joidenkin kameran salamatilojen tapauksessa salamatilaa ei ehkä voi valita, vaikka sitä ei ole osoitettu pisteviivalla, eikä näyttö ehkä muutu normaaliksi ilmaisinnäytöksi ennen salamatilan muuttamista. MODE-näyttö voi muuttua normaaliksi ilmaisinnäytöksi kameran käyttötavasta johtuen. Kuten edellä, [MR 1]- tai [MR 2] -tila ei ehkä ole valittavissa sen mukaan, mikä salamatila [MR 1]- tai [MR 2] -tilassa on tallennettu. Jos TTL-tila on valittuna, normaaliin ilmaisinnäyttöön ilmestyy [TTL AUTO], kun kamera on asetettu käyttämään automaattista salamatoimintoa, ja [TTL], kun kamera on asetettu käyttämään täytesalamatoimintoa. [TTL] Salamayksikkö välähtää aina. [TTL AUTO] Kamera määrittää, milloin salamayksikkö välähtää. FI 28

29 Valittavissa olevat tilat [TTL] Tila [ ] (Salama ei käytössä) [MANUAL] [MULTI] [WL RMT] [WL CTRL] [MR 1] [MR 2] Kuvaus Mittauksessa käytetään kameran tietoja. Salamayksikkö ei välähdä. Mittauksessa käytetään salamayksikön asetuksia. Salamayksikkö laukaistaan useamman kerran, kun suljin on avattuna (monisalama) Salamayksikkö laukaistaan langattomasti kamerasta irrallisena salamana (etäsalamana). Salamayksikkö laukaistaan langattomasti ohjaimena. Voit tuoda MENU-valikon asetusten [MEMORY]- toiminnolla tallennetut asetustiedot näyttöön. Joissakin kameran salamatiloissa voit ehkä valita vain salaman poistamisen käytöstä. Perehdy myös kameran käyttöohjeeseen. Valmistelut 29 FI

30 Perusteet AUTO-salama (perusteet) Jos kamerassasi on automaattinen salamatila, kuten Kohtauksen valinta tai AUTO Advance, sitä kutsutaan täällä AUTO-tilaksi. 1 Valitse kameran AUTO-tila. 2 Avaa MODE-näyttö painamalla MODE-painiketta ja valitse [TTL]. Normaaliin ilmaisinnäyttöön ilmestyy [TTL AUTO], kun kamera on asetettu käyttämään automaattista salamatoimintoa, ja [TTL], kun kamera on asetettu käyttämään täytesalamatoimintoa. 3 Paina laukaisin puoliväliin ja varmista, että kohde on salaman toiminta-alueella. Lisätietoja salaman toiminta-alueesta on sivulla 32. FI 30

31 4 Kun salamayksikkö on latautunut, ota valokuva painamalla laukaisinta. Salamayksikkö on latautunut täyteen, kun ohjauspaneelin TEST-painike palaa keltaisena. Perusteet Kun juuri otettu valokuva on valotettu oikein, ohjauspaneelin TEST-painike vilkkuu vihreänä. Valokuva alivalotetaan luminesenssin puutteen vuoksi, jos se otetaan ennen latautumisen päättymistä. Kun käytät salamayksikköä itselaukaisimella, paina laukaisinta sen jälkeen, kun olet varmistanut, että latautuminen on päättynyt. Valittu salamatila (automaattinen salama ([TTL AUTO]), täytesalama ([TTL]) tai salama poistettu käytöstä ( -tila)) vaihtelee kameran mukaan. Lisätietoja on kameran käyttöohjeessa. 31 FI

32 Salaman toiminta-alue Paina laukaisin puoliväliin. Oikean valotuksen takaava salaman toiminta-alue ilmestyy LCD-paneeliin. Varmista, että kohde on tällä alueella, ja ota sitten valokuva. LCD-paneelissa näytettävissä oleva alue on 1,0 28 metriä (alaspäin heijastettaessa 0,7 28 metriä; katso sivu 53). Kun etäisyys on tämän alueen ulkopuolella, salaman toiminta-alueen ympärillä vilkkuu tai. Oikea valotus saadaan alle 1,0 metrin etäisyydeltä. Jos salaman toiminta-alue on alle 1,0 metri, LCD-näytössä olevan kuvan alaosa voi tummua. Muuta salaman toiminta-aluetta aukon ja ISO-herkkyyden säätämiseksi. Oikea valotus saadaan 1,0 metrin ja vähintään 28 metrin välillä. Salaman toiminta-aluetta ei näytetä ylöspäin suunnattua epäsuoraa salamaa, langatonta salamaa tai salamakaapelia käytettäessä tai kun kameraan ei ole muodostettu yhteyttä. Salaman toiminta-alueen alarajan alapuolella kuvattaessa valokuva voi ylivalottua, vaikka TEST-painike vilkkuu vihreänä, tai kuvan alaosa voi tummua. Kuvaa aina ilmoitetulla salaman toiminta-alueella. FI 32

33 Automaattinen valkotasapainon säätö värilämpötilatiedoilla Kamera säätää valkotasapainoa automaattisesti (mallia DSLR-A100 lukuun ottamatta) värilämpötilatietojen perusteella salamayksikön lauetessa. Tämä toiminto toimii TTL-salamatilassa kameran kiinnitysliitännän kautta. Tämä toiminto ei toimi manuaalisen salamakuvauksen aikana. Perusteet 33 FI

34 Salaman käyttäminen kameran eri tallennustiloissa Jos kamera on asetettu käyttämään aukon esivalintatilaa (A-tilaa), valotusajan esivalintatilaa (S-tilaa) tai manuaalista valotustilaa (M-tilaa), TTL-salamakuvausta voidaan käyttää tilan mukaan. 1 Aseta kameran tallennustila. 2 Avaa MODE-näyttö painamalla MODE-painiketta ja valitse [TTL]. 3 Aseta aukko ja/tai valotusaika valitsemasi tilan mukaan ja tarkenna sitten kohteeseen. Katso alla olevaa taulukkoa. Kameran tallennustila Asetukset A (salamakuvaus aukon esivalinnalla) S (salamakuvaus valotusajan esivalinnalla) M (salamakuvaus manuaalisessa valotustilassa) Aseta aukko. Pienennä aukkoa (eli suurenna f-lukua), jos haluat pienentää salaman toiminta-aluetta, tai suurenna aukkoa (eli pienennä f-lukua), jos haluat lisätä salaman toiminta-aluetta. Valotusaika asetetaan automaattisesti. Aseta valotusaika. Aseta aukko ja valotusaika. Pienennä aukkoa (eli suurenna f-lukua), jos haluat pienentää salaman toiminta-aluetta, tai suurenna aukkoa (eli pienennä f-lukua), jos haluat lisätä salaman toiminta-aluetta. FI 34

35 4 Paina laukaisinta, kun lataus on päättynyt. TTL-salama Manuaalista salamatilaa käytettäessä salamateho on kiinteä kohteen kirkkauteen ja kameran asetukseen katsomatta. TTL*-salama mittaa kohteesta objektiivin läpi heijastuvan valon. TTL-mittaus käsittää myös P-TTL-mittaustoiminnon, joka lisää TTL-mittaukseen esisalaman, ja ADI-mittaustoiminnon, joka lisää P-TTL-mittaukseen etäisyystiedot. Tämä salamayksikkö tulkitsee kaikki P-TTL- ja ADI-mittaukset TTL-salamaksi. *TTL = objektiivin läpi ADI-mittaus on mahdollista sisäänrakennetulla etäisyyskooderilla varustetun objektiivin kanssa. Varmista ennen ADI-mittaustoiminnon käyttöä objektiivin mukana toimitetun käyttöohjeen teknisistä tiedoista, että objektiivi on varustettu sisäänrakennetulla etäisyyskooderilla. Perusteet 35 FI

36 Kuvaaminen valaistuksella (LED-valolla) Käyttämällä LED-valoa valaisimena voit luoda luonnollisia valoja ja varjoja sekä kuvata todenmukaisia elokuvia jopa heikossa valaistuksessa, kuten sisätiloissa. Valon käyttäminen 1 Käännä salamayksikkö pystyasentoon (90 asteen heijastus ylöspäin). 2 Paina LED-valon vieressä olevaa LIGHT-painiketta, kunnes LED-valo syttyy. LED-valo syttyy. LIGHT-näyttö ilmestyy LCD-paneeliin. FI 36

37 3 Muuta kirkkautta säätökiekolla. Voit säätää valon kirkkautta 15 tasossa kiertämällä säätökiekkoa tai painamalla sitä ylös- tai alaspäin. Kirkkaustaso näkyy LIGHT-näytössä. Kun LED-valo palaa, kameran [ ] (Salama käytössä) -ilmaisin sammuu. (Salamaa ei voi laukaista, kun LED-valo palaa.) LED-valo sammuu, kun salamaputki suunnataan alaspäin (10 asteen heijastus alaspäin). Valon sammuttaminen Paina LIGHT-painiketta uudelleen. LED-valo sammuu ja LCD-paneeli palaa normaaliksi ilmaisinnäytöksi. Valkotasapaino voi vaihdella kuvauksen aikana kameran, objektiivin ja asetusten mukaan. Aseta tällöin valkotasapaino kamerassa. Jos salamayksikköä käytettäessä kohde on liian lähellä kameraa, kohteella voi olla useita varjoja. Valkotasapaino vaihtelee hieman kirkkaussäätöjen ja LED-valon lämpötilan mukaan, joten tarkista valkotasapaino ennen tallennusta. Perusteet 37 FI

38 Valaisevan valon (LED-valon) säätäminen (sisäänrakennettu diffuusori, värimuunnossuodin) Sisäänrakennetun diffuusorin käyttäminen vähentää heijastuksia ja pehmentää valoa. Se voi myös vähentää epäluonnollisten moninkertaisten varjojen määrää. Värimuunnossuotimen avulla voit muuttaa värilämpötilaksi noin K (suurinta mahdollista kirkkautta käytettäessä). Sisäänrakennetun diffuusorin käyttäminen Vedä sisäänrakennetun diffuusorin kahva lujasti ikkunan alaosaan ja kiinnitä se. Vedä kahva säilytyksen ajaksi takaisin runkoon. Värimuunnossuotimen käyttäminen Kohdista värimuunnossuotimen kummallakin puolella olevat kiinnikkeet LED-valon reunaan ja paina värimuunnossuodin paikalleen. Voit poistaa värimuunnossuotimen tarttumalla sen kummallakin puolella oleviin ulokkeisiin ja vetämällä sen irti. Värimuunnossuodinta voidaan käyttää siihen katsomatta, onko sisäänrakennettu diffuusori kiinnitetty vai ei. Suodinta käytettäessä valaistus on hieman tavallista heikompi ja valaistuskulma on vähän kapeampi. Värimuunnossuodin voidaan kiinnittää sen vaakasuuntaiseen asentoon katsomatta. FI 38

39 Edistynyt käyttö Testisalama Voit kokeilla testisalamaa ennen kuvan ottamista. Tarkista valotustaso testisalamalla, kun käytät esimerkiksi salamamittaria manuaalisessa (M) salamatilassa. Paina TEST-painiketta, kun TEST-painike syttyy keltaisena. TEST-painike palaa seuraavasti salamayksikön kulloisenkin tilan mukaan. Keltainen: salama käyttövalmis Vihreä: oikea valotus Testisalaman valotustaso vaihtelee valotustasoasetuksen mukaan (sivu 54). TTL-tilassa kuvattaessa salamayksikön valotustaso on 1/1. Voit tarkistaa kohteen varjot ennen kuvien ottamista testisalamatoiminnolla (mallinnussalamatoiminnolla). Salamayksikössä on kaksi mallinnussalamatilaa, kolme aikasalamatilaa ja mallinnussalamatila, jossa salamayksikkö välähtää toistuvasti neljän sekunnin ajan. Lisätietoja testisalamatilan asetusten määrittämisestä on kohdissa MENU-valikon asetukset (sivu 85) ja Testisalamatilan asettaminen [TEST] (sivu 90). Edistynyt käyttö 39 FI

40 Zoomattavan salaman toiminta-alue Automaattinen zoomaus Salamayksikkö siirtyy automaattisesti käyttämään optimaalista salaman toimintaaluetta (zoomattavan salaman toiminta-aluetta), jolla se kattaa kuvattaessa mm:n polttovälialueet (automaattinen zoomaus). Tavallisesti salaman toiminta-aluetta ei tarvitse määrittää manuaalisesti. Automaattinen zoomaus toimii, kun zoomauksen ilmaisimessa näkyy [AUTO]. 24 mm:n polttoväli 105 mm:n polttoväli Kun automaattisella zoomaustoiminnolla käytetään objektiivia, jonka (35 mm:n kameraa vastaava) polttoväli on pienempi kuin 24 mm, LCD-paneelissa vilkkuu [WIDE]. Tällöin suosittelemme sisäänrakennetun laajakuvapaneelin käyttöä (sivu 43) kuvan reunojen tummumisen estämiseksi. Automaattisen zoomauksen hallinta optimoitu kuvakennon koon mukaan Salamayksikkö valitsee optimaalisen salaman toiminta-alueen kameran kuvakennon koon mukaan (APS-C-muoto / 35 mm:n muoto) (paitsi DSLR-A100). FI 40

41 Manuaalinen zoomaus Voit asettaa salaman toiminta-alueen manuaalisesti käytettävän objektiivin polttoväliin katsomatta (manuaalinen zoomaus). 1 Paina säätökiekkoa ylöspäin (ZOOM). 2 Valitse asetusarvo kiertämällä säätökiekkoa tai painamalla sitä ylös- tai alaspäin ja aseta kyseinen arvo painamalla säätökiekon keskikohtaa. Asetusarvot: 24 mm, 28 mm, 35 mm, 50 mm, 70 mm, 105 mm, AUTO Jos asetus suoritetaan manuaalisesti, asetusarvo näytetään zoomauksen ilmaisimessa. Jos se asetetaan automaattisesti, siinä näytetään [AUTO]. Edistynyt käyttö Jos salaman toiminta-alue asetetaan käytettävän objektiivin polttoväliä pienemmäksi, näytön reuna tummuu. LCD-paneelissa näkyvä salaman toiminta-alue manuaalista zoomausta käytettäessä vastaa 35 mm:n kameran polttovälin kuvakulmaa. 41 FI

42 FI 42 Salaman toiminta-alue ja polttoväli Mitä suurempi kameraan kiinnitetyn objektiivin polttoväliarvo on, sitä kauempana olevia kohteita voidaan kuvata niin, että ne täyttävät koko näytön, mutta kuvattava alue muuttuu samalla pienemmäksi. Vastaavasti pienempää polttoväliarvoa käytettäessä voidaan kuvata kohteita niin, että ne täyttävät suuremman alueen. Salaman toiminta-alueella tarkoitetaan aluetta, jonka salaman valo kattaa määrätyllä tai sitä suuremmalla teholla tasaisesti, ja se ilmaistaan kulmana. Salaman toiminta-alue, jolla voit kuvata, määräytyy polttovälin mukaan. Kun salaman toiminta-alue määritetään polttovälin mukaan, salaman toimintaalue voidaan ilmaista polttoväliä vastaavana lukuna.

43 Sisäänrakennettu laajakulmapaneeli (salamaa varten) (15 mm:n zoomauskulma) Vetämällä laajakulmapaneelin ulos voit laajentaa salaman toiminta-alueen 15 mm:n polttoväliin. Vedä laajakulmapaneeli ulos, aseta se salamaputken eteen ja paina sitten heijastuslevy taakse. LCD-paneelissa näkyy [WIDE]. Kun vedät laajakulmapaneelin sisään, paina se kokonaan paikalleen ja varmista, että LCD-paneelin [WIDE]-kuvake sammuu. Älä vedä laajakulmapaneelia väkisin ulos. Laajakulmapaneeli voi vahingoittua. Kun käytät laajakulmaobjektiivia, jonka polttoväli on pienempi kuin 15 mm, näytön reuna voi tummua. Polttoväli vastaa 35 mm:n kameran polttoväliä. Salamayksikkö ei tue 16 mm F2.8 Fisheye -objektiivin kuvakulmaa. Paina laajakulmapaneeli ja heijastuslevy takaisin salamapäähän, kun säilytät salamayksikköä toimitukseen kuuluvassa kotelossa. Zoomausasento lukitaan. Edistynyt käyttö 43 FI

44 Salamavalon korjaus Kun salamayksikköä käytetään TTL-mittausta tukevassa salamatilassa, salamatehoa säädetään automaattisesti. Voit kuitenkin muuttaa tätä automaattisesti säädettyä salamatehoa. TTL-mittausta tukevat salamatilat TTL-tila WL CTRL -tila, kun [TTL RATIO: ON] tai [RATIO: OFF] on asetettu TTL-mittausta tukevissa salatiloissa salamavalon korjauksen ilmaisin ilmestyy normaalin ilmaisinnäytön oikeaan alakulmaan. Ei toimi kameroissa, joissa on automaattisesti lukittuva varustekenkä. Katso yhteensopivat kameramallit verkosta. (Salamavalon korjaus näkyy myös yhteensopimattomissa kameroissa, kun kameran kanssa ei kommunikoida. Jopa tällöin salamavalon korjauksen ilmaisin katoaa eikä salamavalon korjausta suoriteta, kun kommunikointi kameran kanssa käynnistetään uudelleen.) Kun salamayksikköä käytetään salamakaapelilla (sivu 81), tehotaso korjataan, mutta salaman korjausarvoa ei oteta kameran Exif-tiedoissa huomioon. Jos mittaus korjataan sekä salamayksikössä että kamerassa, salama laukaistaan molempien arvojen summan perusteella. Salamayksikön LCD-paneelissa näkyy kuitenkin vain salamassa asetettu korjausarvo. 1 Paina säätökiekkoa vasemmalle ( ). FI 44

45 2 Valitse asetusarvo kiertämällä säätökiekkoa tai painamalla sitä vasemmalle tai oikealle ja aseta kyseinen arvo painamalla säätökiekon keskikohtaa. Asetusarvot: -3,0, -2,5, -2,0~ ±0,0~ +2,0, +2,5, +3,0 (0,5 aukon portain) -3,0, -2,7, -2,3, -2,0~±0,0~+2,0, +2,3, +2,7, +3,0 (0,3 aukon portain) Voit muuttaa tehotasoasetuksen portaiden kokoa (0,5 tai 0,3) MENU-valikon asetuksissa. Katso asetustapa kohdista MENU-valikon asetukset (sivu 85) ja Tehotasoasetuksen portaiden koon muuttaminen (0,5 tai 0,3) [LEVEL STEP] (sivu 91). Edistynyt käyttö 45 FI

46 Epäsuora salama Kun käytät salamayksikköä niin, että välittömästi kohteen takana on seinä, seinälle syntyy voimakkaita varjoja. Suuntaamalla salamayksikön kattoa kohti voit valaista kohteen heijastetulla valolla, mikä pienentää varjojen voimakkuutta ja tuottaa näytössä pehmeämmän valon. Epäsuora salama Normaali salama FI 46

47 Pitele kameraa lujasti ja kierrä samalla salamayksikköä ylöspäin tai vasemmalle ja oikealle. Edistynyt käyttö Näytön oikeassa yläkulmassa oleva heijastuksen ilmaisin muuttuu salamayksikön heijastustilan mukaan. : Ei heijastusta : Heijastus vain sivulle : Heijastus ylöspäin tai heijastus sivulle ja ylöspäin : Heijastus alaspäin tai heijastus sivulle ja alaspäin Kun salamaa kierretään ylöspäin, salaman toiminta-alue ei näy LCD-paneelissa. Nopea synkronointi (sivu 57) poistetaan myös käytöstä. Heijasta salamavalo valkoisesta katosta tai seinästä. Värillinen pinta voi sävyttää valon. Korkeiden kattojen tai lasipintojen käyttöä ei suositella. 47 FI

48 Heijastuskulman säätäminen Suoran valon ja salamayksikön heijastetun valon samanaikainen käyttö johtaa epätasaiseen valaistukseen. Määritä heijastuskulma muun muassa heijastavan pinnan etäisyyden, kameran ja kohteen välisen etäisyyden sekä objektiivin polttovälin perusteella. Esimerkkejä kuvausolosuhteista: kameran ja heijastavan pinnan välinen etäisyys salaman toiminta-alue objektiivin polttoväli Oikein Väärin FI 48

49 Kun salamavalo heijastetaan ylöspäin Määritä kulma seuraavan taulukon mukaan. Objektiivin polttoväli Heijastuskulma Vähintään 70 mm 30, mm 70 mm 60 Enintään 28 mm 75, 90 Heijastuslevyn käyttäminen (salamaa varten) Heijastuslevy korostaa kohteen silmiä ja lisää kohteen eloisuutta. Heijastuslevy vedetään ulos, kun laajakulmapaneeli vedetään ulos. Työnnä laajakulmalevy takaisin paikalleen. Kun käytät heijastuslevyä, aseta heijastuskulmaksi 90 ylöspäin. Nopeasti vaihdettava heijastus Kun kuvaat pystysuunnassa, voit asettaa saman epäsuoran salaman kuin vaakasuunnassa kuvattaessa ja käyttää myös ohjauspaneelia oikeassa suunnassa. Edistynyt käyttö 49 FI

50 90 heijastus sivulle Kun heijastuskulmaksi on asetettu 90 sivulle ja 0 ylöspäin pystysuunnassa kuvattaessa, valokuvan ylä- ja alareuna voivat tummua. Käytä tällöin sisäänrakennettua laajakulmapaneelia tai aseta heijastuskulmaksi 0 sivulle. Tässä tilassa LCD-paneeliin ilmestyy heijastuksen ilmaisin. Kun zoomattavan salaman toiminta-alueeksi on asetettu [AUTO] 90 :n sivusuuntaista heijastusta käytettäessä, toiminta-alueeksi muutetaan automaattisesti laajakulma. Tällöin toiminta-alue on pienempi kuin 0 :n sivusuuntaista heijastusta käytettäessä. FI 50

51 Diffuusorin käyttäminen Asettamalla toimitukseen kuuluvan diffuusorin salamayksikön päälle voit hajauttaa salamavalon laajemmalle alueelle ja siten tuottaa pehmeämmän valon ja vähentää varjojen määrää. Diffuusorin kiinnittäminen Aseta diffuusori paikalleen kuvassa näkyvän nuolen suuntaisesti niin, että diffuusorissa olevat kiinnikkeet on kohdistettu salamayksikössä oleviin uriin. Pitele diffuusoria niin, että sen leikattu osa on kuvan mukaisesti ylhäällä, ja tarkista diffuusorin suunta salamaputkeen nähden, ennen kuin kiinnität ne toisiinsa. Riittämätön kiinnitys voi estää tarkan mittauksen. Edistynyt käyttö OK 51 FI

52 Kun diffuusori on kiinnitetty, zoomauksen ilmaisimessa näkyy [BOUNCE ADAPTOR]. (Sisäänrakennettua laajakulmapaneelia käytettäessä siinä näkyy myös [WIDE].) Zoomausasento lukitaan. Diffuusorin irrottaminen Vedä diffuusorin kahvaa nuolen osoittamaan suuntaan 1 ja irrota diffuusori nuolen osoittamassa suunnassa 2. FI 52

53 Lähikuvaus (heijastus alaspäin) Kallista salamaa hieman alaspäin, kun kuvaat salamalla kamerasta 0,7 1,0 metrin etäisyydellä olevia kohteita. Tällä voit varmistaa tarkan valaistuksen. Pitele kameraa lujasti ja kierrä salamaa alaspäin. Edistynyt käyttö Kiertokulma on 10. LCD-paneeliin ilmestyy. Kun kuvaat alle 0,7 metrin etäisyydellä olevia kohteita, salama ei pysty valaisemaan kohdetta kokonaan, ja kuvan alaosa tummuu. Käytä ulkoista salamaa, kaksoismakrosalamaa tai rengassalamaa. Heijastusta alaspäin voidaan käyttää vain silloin, kun heijastuskulmaksi on asetettu 0 90 sivulle. Pitkät objektiivit voivat estää salamavalon kulun. 53 FI

54 Manuaalinen salama (M) Normaalia TTL-salamamittausta käytettäessä salamatehoa säädetään automaattisesti, jotta kohde valaistaan oikein. Manuaalista salamatilaa käytettäessä salamateho on kiinteä kohteen kirkkauteen ja kameran asetukseen katsomatta. Koska kohteen heijastavuus ei vaikuta manuaaliseen salamaan, sitä kannattaa käyttää sellaisia kohteita kuvattaessa, joiden heijastavuus on erittäin suuri tai erittäin pieni. Manuaalista salamaa voidaan käyttää vain silloin, kun kamera on M-tilassa. Muissa tiloissa valitaan automaattisesti TTL-mittaus. MENU-valikon asetuksissa manuaalinen salama voidaan valita siirtämättä kameraa M-tilaan (sivu 90). TTL-salamamittaus Manuaalinen salamamittaus 1 Avaa MODE-näyttö painamalla MODE-painiketta ja valitse [MANUAL]. FI 54

55 2 Paina säätökiekkoa oikealle (LEVEL). 3 Valitse asetusarvo kiertämällä säätökiekkoa tai painamalla sitä vasemmalle tai oikealle ja aseta kyseinen arvo painamalla säätökiekon keskikohtaa. Asetusarvot: 1/1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256 (asetusportaiden koko = 0,5 tai 0,3) Tehotasoksi voidaan valita arvo väliltä 1/1 (kirkkain) ja 1/128 (tumma). Arvoksi voidaan valita myös 1/256 (tummin), jos MENU-valikon asetusten [HSS]-arvoksi on valittu [OFF]. Tasoportaan ilmaisin vaihtelee jopa samalla tehotasolla sen mukaan, nostetaanko vai lasketaanko tasoa. esim. Säätökiekon painaminen vasemmalle 1/1 1/1 (-0,3) 1/1 (-0,7) 1/2 1/128 (-0,3) 1/128 (-0,7) 1/256 Säätökiekon painaminen oikealle 1/1 1/2 (+0,7) 1/2 (+0,3) 1/2 1/256 (+0,7) 1/256 (+0,3) 1/256 Tällä salamayksiköllä voit muuttaa tehotasoasetuksen portaiden kokoa niin, että valittavissa on jopa 25 valaistustasoa. Lisätietoja tehotasoasetuksen portaiden koosta on sivulla 91. Edistynyt käyttö 55 FI

56 Kun laukaisin painetaan puoliväliin, LCD-paneeliin ilmestyy etäisyys, jolla oikea valotus saadaan. Aseta aukko niin, että näytössä oleva etäisyys ja kuvausetäisyys vastaavat toisiaan. Oikea valotus saadaan alle 1,0 metrin etäisyydeltä. Jos salaman toiminta-alue on alle 1,0 metri, LCD-näytössä olevan kuvan alaosa voi tummua. Muuta salaman toiminta-aluetta aukon ja ISO-herkkyyden säätämiseksi. Oikea valotus saadaan yli 28 metrin etäisyydeltä. Manuaalisessa salamakuvauksessa salama laukeaa täydellä teholla, jos tehotasoksi on asetettu 1/1. Tehotasoalue (esim. 1/1 t 1/2) vastaa aukkoaluetta (esim. F4 t 5.6). TEST-painikkeen salaman toiminta-alueen tarkistuksen ilmaisin (vilkkuu vihreänä) ei toimi, jos valokuva on otettu manuaalisella salamalla. Salaman toiminta-aluetta ei näytetä ylöspäin suunnattua epäsuoraa salamaa, langatonta salamaa tai salamakaapelia käytettäessä tai kun kameraan ei ole muodostettu yhteyttä. FI 56

57 Nopea synkronointi (HSS) Nopea synkronointi Normaali salama Nopea synkronointi poistaa salaman synkronointinopeuteen liittyvät rajoitukset ja mahdollistaa salaman käytön kameran koko valotusaika-alueella. Entistä suurempi valittavissa oleva aukkoalue mahdollistaa salamakuvauksen suurella aukolla, mikä pitää taustan epäterävänä ja korostaa etualalla olevaa kohdetta. Jopa kameran A- tai M-tilassa suurella f-luvulla kuvattaessa, kun tausta on erittäin kirkas ja kuva olisi tavallisesti ylivalottunut, voit säätää valotusta nopealla sulkimella. Lisätietoja HSS-toimintojen asetusten määrittämisestä on kohdassa MENU-valikon asetukset (sivu 85). HSS-toiminto ei välttämättä toimi kaikissa kameramalleissa. Tietoja tämän salamayksikön kanssa yhteensopivista kameramalleista saat oman alueesi Sony-verkkosivustosta, Sony-jälleenmyyjältäsi tai paikalliselta valtuutetulta Sony-huollolta. Edistynyt käyttö Salaman synkronointinopeus Salamakuvaukseen liittyy tavallisesti suurin mahdollinen valotusaika, jota kutsutaan salaman synkronointinopeudeksi. Tämä rajoitus ei koske kameroita, jotka on suunniteltu nopeaan synkronointiin (HSS) perustuvaan valokuvaukseen, sillä ne mahdollistavat salamakuvauksen kameran suurimmalla mahdollisella valotusajalla. 57 FI

58 Monisalama (MULTI) Salama laukaistaan useamman kerran, kun suljin on avattuna (monisalama). Monisalama mahdollistaa kohteen liikkeen tallentamisen valokuvaan myöhempää analysointia varten. Kamera on asetettava M-tilaan monisalamakuvausta varten. Muissa tiloissa kuin kameran M-tilassa oikeaa valotusta ei ehkä saada. MENU-valikon asetusten avulla kamera voidaan määrittää monisalamakuvausta varten M-tilaa valitsematta (sivu 90). 1 Avaa MODE-näyttö painamalla MODE-painiketta ja valitse [MULTI]. 2 Avaa Quick Navi -näyttö painamalla Fn-painiketta. 3 Siirrä kohdistin (korostettu) monisalamatilan taajuuden ilmaisimen kohdalle painamalla säätökiekkoa ylöspäin, alaspäin, vasemmalle tai oikealle. FI 58

59 4 Avaa erillinen asetusnäyttö painamalla säätökiekon keskikohtaa. Voit muuttaa asetuksia myös Quick Navi -näytössä. (sivu 16) 5 Muuta salaman taajuutta säätökiekolla. Kierrä: muuttaa asetusarvoa Vasemmalle tai oikealle: muuttaa asetusarvoa Asetusarvot: 100, 90, 80, 70, 60, 50, 40, 30, 20, 10, 9, 8, 7, 6, 5, 4, 3, 2, 1 6 Voit siirtää kohdistinta sekä muuttaa välähdysten määrää ja tehotasoasetuksia samaan aikaan painamalla säätökiekkoa ylös- tai alaspäin. Välähdysten määrä Kierrä: muuttaa asetusarvoa Vasemmalle tai oikealle: muuttaa asetusarvoa Asetusarvot: - -, 100, 90, 80, 70, 60, 50, 45, 40, 35, 30, 25, 20, 15, 10, 9, 8, 7, 6, 5, 4, 3, 2 Kun -- on valittuna, välähdyksiä jatketaan valitulla taajuudella niin kauan kuin suljin on auki. Edistynyt käyttö 59 FI

60 Tehotaso Kierrä: muuttaa asetusarvoa Vasemmalle tai oikealle: muuttaa asetusarvoa Asetusarvot: 1/8, 1/16, 1/32, 1/64, 1/128, 1/256 (asetusportaiden koko = 0,5 tai 0,3) Tehotasoksi voidaan valita arvo väliltä 1/8 ja 1/128 (tumma). Arvoksi voidaan valita myös 1/256 (tummin), jos MENU-valikon asetusten [HSS]-arvoksi on valittu [OFF]. Voit muuttaa tehotasoasetuksen portaiden kokoa niin, että monisalamaa käytettäessä valittavissa on jopa 16 valaistustasoa. Lisätietoja tehotasoasetuksen portaiden koosta on sivulla Kun asetukset on määritetty, palaa normaaliin ilmaisinnäyttöön painamalla säätökiekon keskikohtaa. 8 Aseta valotusaika ja aukko. Valotusaika lasketaan seuraavasti valitun salamataajuuden ja välähdysten määrän mukaan. Välähdysten määrä (TIME) salamataajuus (Hz) = valotusaika Kun valittuna on esimerkiksi kymmenen välähdystä ja 5 Hz, 10 5 = 2 vaatii kahta sekuntia pidemmän valotusajan. 9 Kun salama on latautunut kokonaan, ota valokuva painamalla laukaisinta. Etäisyys, jolla oikea valotus saadaan yhdellä salamalla, näkyy LCD-paneelissa. (Etäisyyttä ei näytetä ylöspäin suunnattua epäsuoraa salamaa tai salamakaapelia käytettäessä tai kun kameraan ei ole muodostettu yhteyttä.) Monisalamakuvauksen aikana on suositeltavaa käyttää kolmijalkaa tärähdysten välttämiseksi. Testisalama välähtää TEST-painiketta painettaessa valitun taajuuden, määrän ja tason mukaan, jos [MENU]-valikon asetuksissa on valittu [1 TIME]. Kun valittuna on [3 TIMES] tai [4 SEC], salaman kolme välähdystä tai neljän sekunnin mallinnussalama priorisoidaan. FI 60

61 Peräkkäisten välähdysten enimmäismäärä Peräkkäisten välähdysten enimmäismäärää monisalamakuvauksen aikana rajoittaa paristojen varaus. Seuraavat arvot ovat ohjeellisia. Alkaliparistoilla Tehotaso Salamataajuus (Hz) / * 1/ * 100* 100* 1/ * 100* 100* 100* 100* 100* 100* 1/ * 100* 100* 100* 100* 100* 100* 100* 100* 100* 1/ * 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 1/ * 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* Nikkeli-metallihydridiparistoilla (kun niiden kapasiteetti on mah) Tehotaso Salamataajuus (Hz) 100* tarkoittaa yli sataa / * 100* 100* 1/ * 100* 100* 100* 100* 100* 1/ * 100* 100* 100* 100* 100* 100* 100* 100* 100* 1/ * 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 1/ * 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 1/ * 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* 100* tarkoittaa yli sataa. Edistynyt käyttö Välähdysten enimmäismäärä vaihtelee paristojen tyypin ja kunnon mukaan. Ulkoista paristosovitinta FA-EB1AM (lisävaruste) käytettäessä välähdysten enimmäismäärä on edellä annettuja arvoja suurempi. 61 FI

62 Langaton salamatila (WL) Tämä salamayksikkö mahdollistaa seuraavien langattomien salamakuvaustapojen käytön. [A] Langaton salamakuvaus (HVL-F60M: ulkoinen salama) Kameran sisäänrakennettu salama toimii ohjausyksikkönä (salamana, joka lähettää ohjausvalon) ja HVL-F60M toimii ulkoisena salamana (salamana, joka on irrallaan kamerasta). [B] Langaton salamakuvaus (HVL-F60M: ohjausyksikkö) HVL-F60M toimii ohjausyksikkönä ja toinen salama toimii ulkoisena salamana. [C] Langaton monisalamakuvaus valaistussuhteen hallinnalla Mallia HVL-F60M ohjausyksikkönä käytettäessä valaistussuhteen hallintaa tukeva kamera pystyy käsittelemään useita ulkopuolisia salamia yhtenä ryhmänä ja hallitsemaan valaistussuhdetta. Normaali salama Langaton salama [A], [B] Langaton salama [C] (Valaistussuhteen hallintatila) FI 62

63 Langattoman salaman toiminta-alue Langaton salama käyttää salaman valosignaalia ulkoisen salamayksikön ohjaamiseen. Toimi kameraa, salamaa ja kohdetta sijoitettaessa seuraavien ohjeiden mukaan. Kuvaa pimeissä sisätiloissa. Sijoita ulkoinen salama seuraavan kaavion harmaalle alueelle. Kameran ja kohteen välinen etäisyys (katso Taulukko 1) Salaman ja kohteen välinen etäisyys (katso Taulukko 2) Älä sijoita salamaa suoraan kohteen taakse. Sijoita kamera ja salamayksikkö 1 5 metrin säteelle kohteesta. Edistynyt käyttö 63 FI

64 Kameran, mallin HVL-F60M ja kohteen välinen etäisyys Valotusaika Aukko Kameran ja kohteen välinen etäisyys (Taulukko 1) Kaikki valotusajat Muu kuin HSS Synkronointinopeus tai hitaampi Mallin HVL-F60M ja kohteen välinen etäisyys (Taulukko 2) Edellä olevan taulukon etäisyyksissä oletetaan, että herkkyydeksi on asetettu ISO 100. Jos herkkyydeksi on asetettu ISO 400, etäisyydet on kerrottava kahdella (rajaksi oletetaan 5 m). Langatonta salamaa käytettäessä salaman toiminta-alue ei näy LCD-paneelissa. HSS 1/250 s 1/500 s 1/1000 s 1/2000 s 2,8 1, , , , ,4 5, ,4 Yksikkö: m FI 64

65 Pienoisjalustan avaaminen ja sulkeminen Pienoisjalusta on kokoontaitettava, ja se on avattava käyttöä varten. Pienoisjalustan liittäminen ja irrottaminen Käytä toimitukseen kuuluvaa pienoisjalustaa, kun salamayksikkö on kamerasta irrallaan. Liittäminen Irrottaminen Edistynyt käyttö Katso myös Salamayksikön liittäminen ja irrottaminen (sivu 19). Voit liittää salamayksikön jalustaan käyttämällä pienoisjalustan kolmijalan istukan reikiä. Käytä kolmijalkaa, jossa on alle 5,5 mm:n ruuvi. Pienoisjalustaa ei voi kiinnittää kunnolla kolmijalkaan, jossa on yli 5,5 mm:n ruuvi, joten pienoisjalusta voi vahingoittua. Kun pienoisjalusta on useassa osassa, kiinnitä varren osa toiseen osaan. 65 FI

66 [A] Langaton salamakuvaus käyttämällä mallia HVL-F60M ulkoisena salamana Käytä vain ulkoista salamayksikköä, käyttämällä sisäänrakennetun salaman valoa signaalina. Sisäänrakennettu salama HVL-F60M 1 Liitä salamayksikkö kameraan ja kytke sekä salamayksikköön että kameraan virta. 2 Aseta kamera langattomaan salamatilaan (WL) Asetustapa vaihtelee käytettävän kameran mukaan. Lisätietoja on kameran käyttöohjeessa. Kun kamera on asetettu langattomaan salamatilaan, salamayksikkö siirtyy myös automaattisesti langattomaan tilaan, ja WL RMT -tilan normaali ilmaisinnäyttö tulee näkyviin. Salaman kanavatiedot siirretään kameraan. (Jos salamatilan ilmaisimena näkyy [WL CTRL], muuta se MODE-näytössä ilmaisimeksi [WL RMT].) 3 Irrota salamayksikkö kamerasta ja nosta sisäänrakennettu salama ylös. Varmista, että salamayksikön LCD-paneelin salamatilan ilmaisimena näkyy [WL RMT]. 4 Valitse salamayksikön langattoman etäohjauksen asetus. Lisätietoja on sivulla 68. Jos langattoman etäohjauksen asetuksena on MANUAL REMOTE tai MANUAL REMOTE 2, voit tällä hetkellä säätää tehotasoa manuaalisesti. (Perehdy langattoman etäohjauksen asetustaulukkoon sivulla 69.) 5 Asenna kamera ja salamayksikkö. Asenna kamera ja salamayksikkö pimeään paikkaan, esimerkiksi sisätiloihin. Lisätietoja on sivulla 63. FI 66
