1 KUIVASEOKSET JA RAKENNUSKEMIA

2 SAKRET-ajatus Arthur C. Avrilin tarjoama ratkaisu: Konkreettiseen tarkoitukseen suunnitellun käyttövalmiin kuivaseoksen teollinen valmistaminen. Nimike SAKRET muodostuu kahdesta englanninkielisestä sanasta: sack (säkki) + concrete (betoni) = Sakret

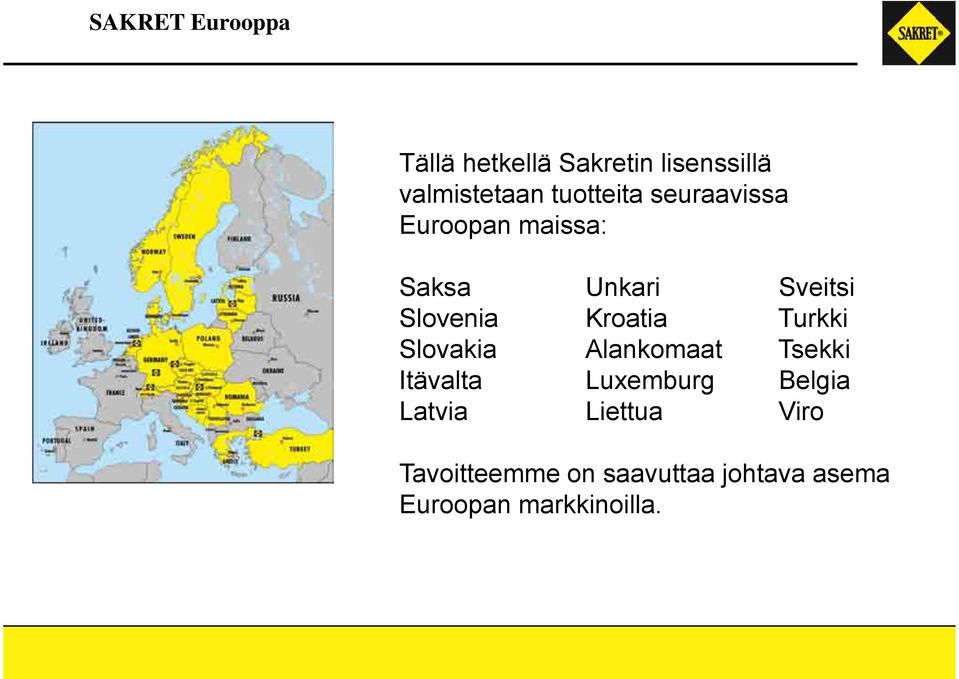

3 SAKRET Eurooppa Tällä hetkellä Sakretin lisenssillä valmistetaan tuotteita seuraavissa Euroopan maissa: Saksa Unkari Sveitsi Slovenia Kroatia Turkki Slovakia Alankomaat Tsekki Itävalta Luxemburg Belgia Latvia Liettua Viro Tavoitteemme on saavuttaa johtava asema Euroopan markkinoilla.

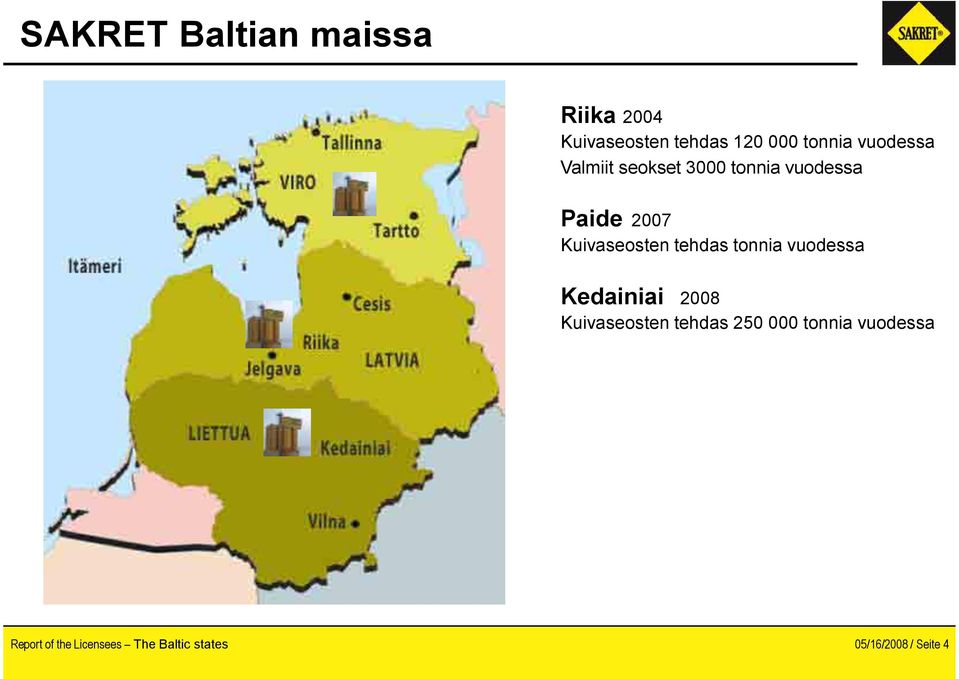

4 SAKRET Baltian maissa Riika 2004 Kuivaseosten tehdas tonnia vuodessa Valmiit seokset 3000 tonnia vuodessa Paide 2007 Kuivaseosten tehdas tonnia vuodessa Kedainiai 2008 Kuivaseosten tehdas tonnia vuodessa Report of the Licensees The Baltic states 05/16/2008 / Seite 4

5 Lämpöeristysjärjestelmät

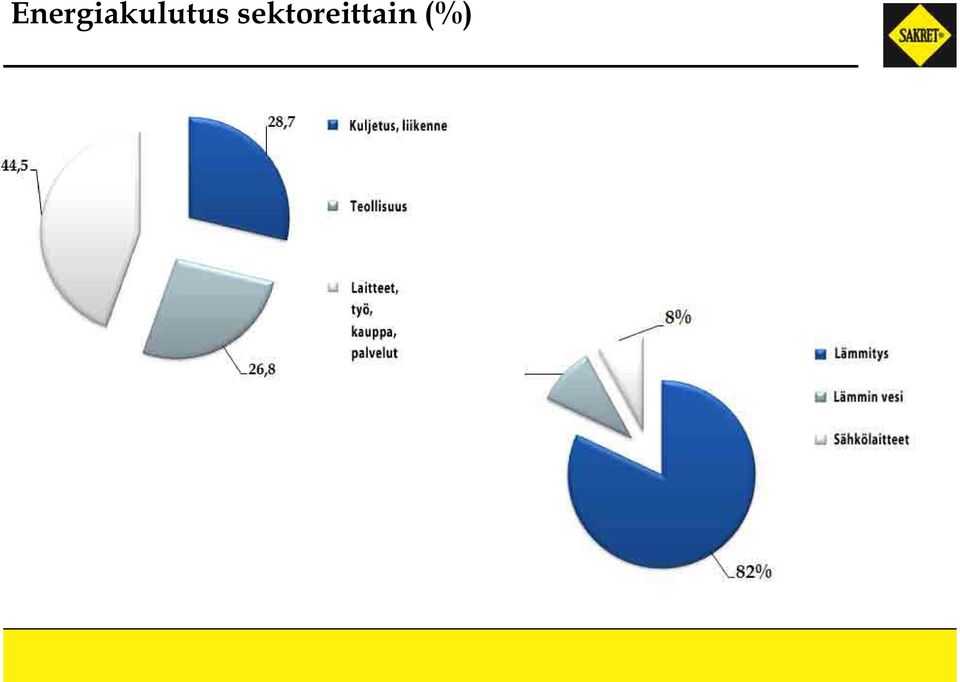

6 Energiakulutus sektoreittain (%) 28,7 Transports, satiksme 44,5 Rūpniecība 26,8 Saimniecība, amatniecība, tirdzniecība, pakalpojumi 10% 8% Apkure Siltais ūdens Elektroierīces 82%

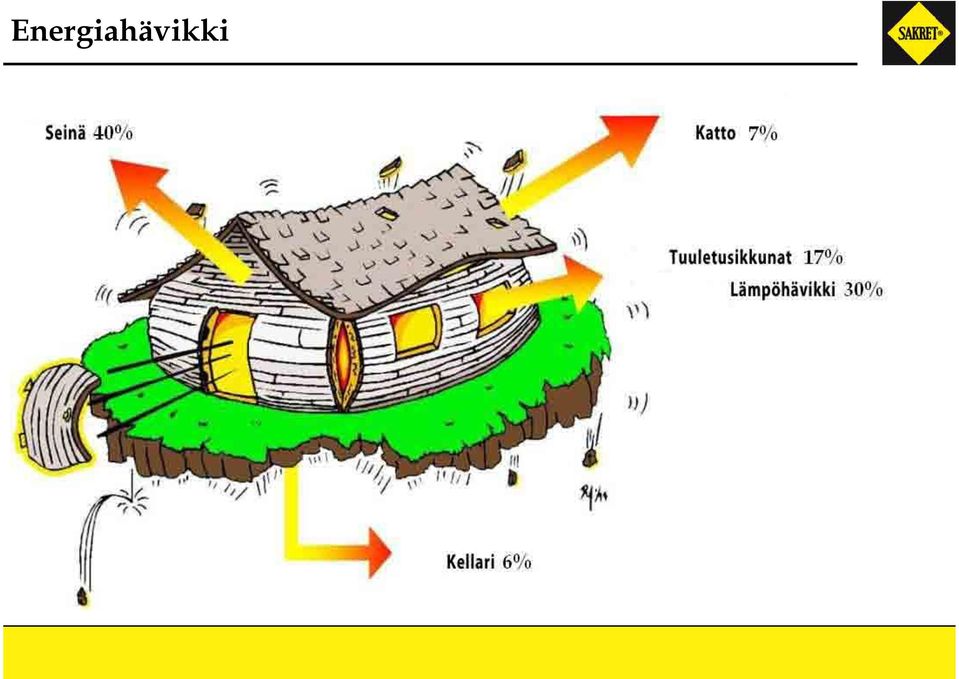

7 Energiahävikki

8 Mitä meitä odottaa tulevaisuudessa? Passiivitalo! Ulkoseinät Lämmönläpäisykerroin (W/m²k) EnEV ,35 0,45 EnEV ,2 0,3 LBN ,25k 0,5k 1. Vuotuinen energiakulutus saa olla 15 kwh/m². 2. Rakennuksen kokonaisenergiakulutus (sisätilojen lämmitys, lämpimän veden tuottaminen, sähkökulutus) saa olla korkeintaan120 kwh/m². 3. Tuuletusjärjestelmän lämpötehokkuuden on oltava yli 75 prosenttia, minkä lisäksi sen on pystyttävä lämmön talteenottoon. 4. Talon ulkorakennusten lämpöläpäisy U<0,15 W(m²*K). 5. Lasien lämpöläpäisy U<0,8 W(m²*K).

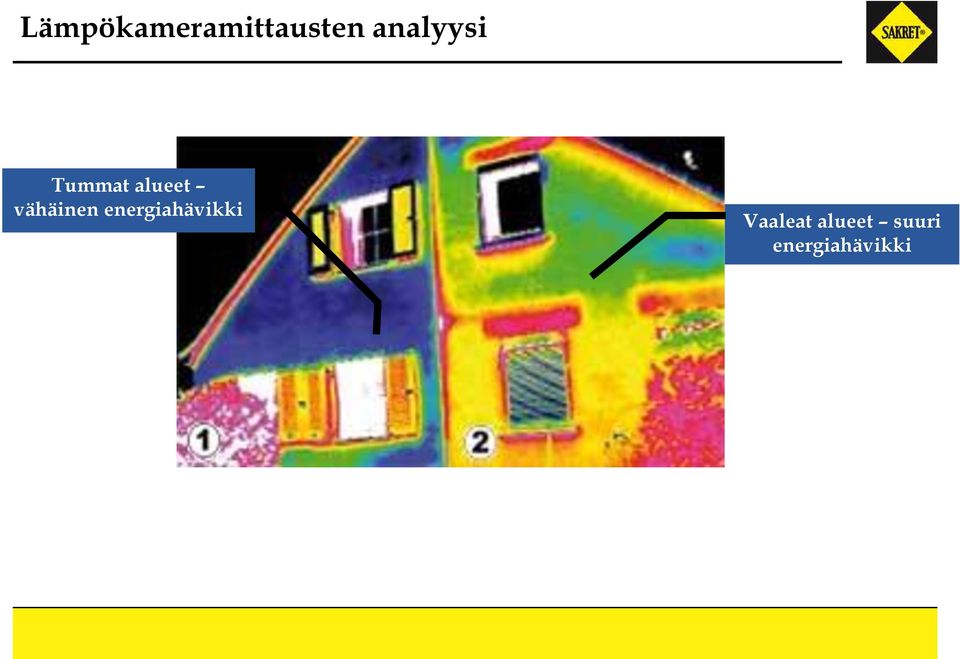

9 Lämpökameramittausten analyysi Tummat alueet vähäinen energiahävikki Vaaleat alueet suuri energiahävikki

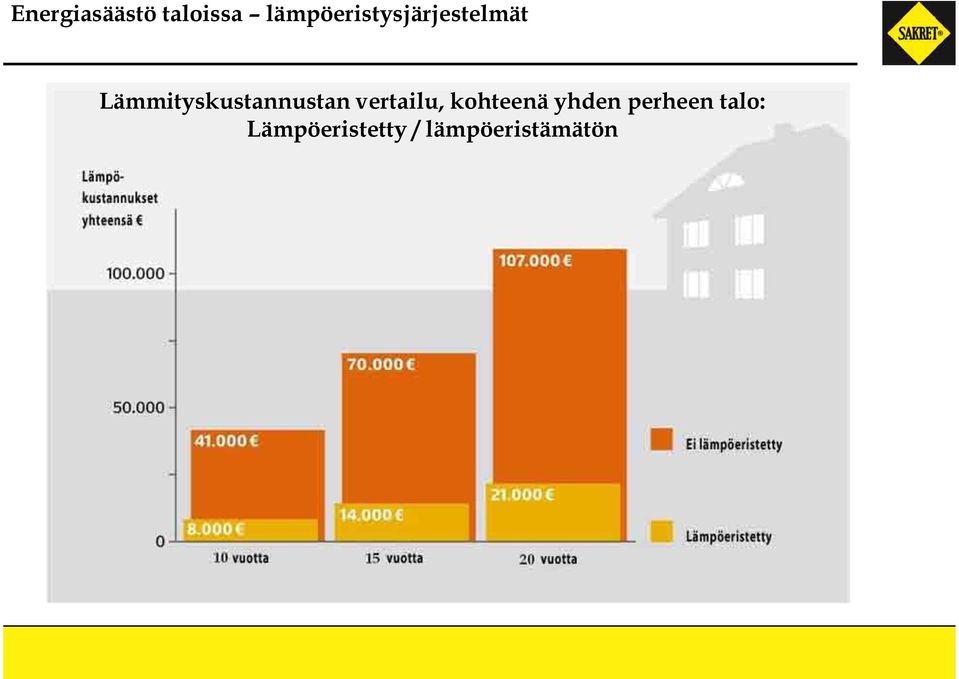

10 Energiasäästö taloissa lämpöeristysjärjestelmät Lämmityskustannustan vertailu, kohteenä yhden perheen talo: Lämpöeristetty / lämpöeristämätön

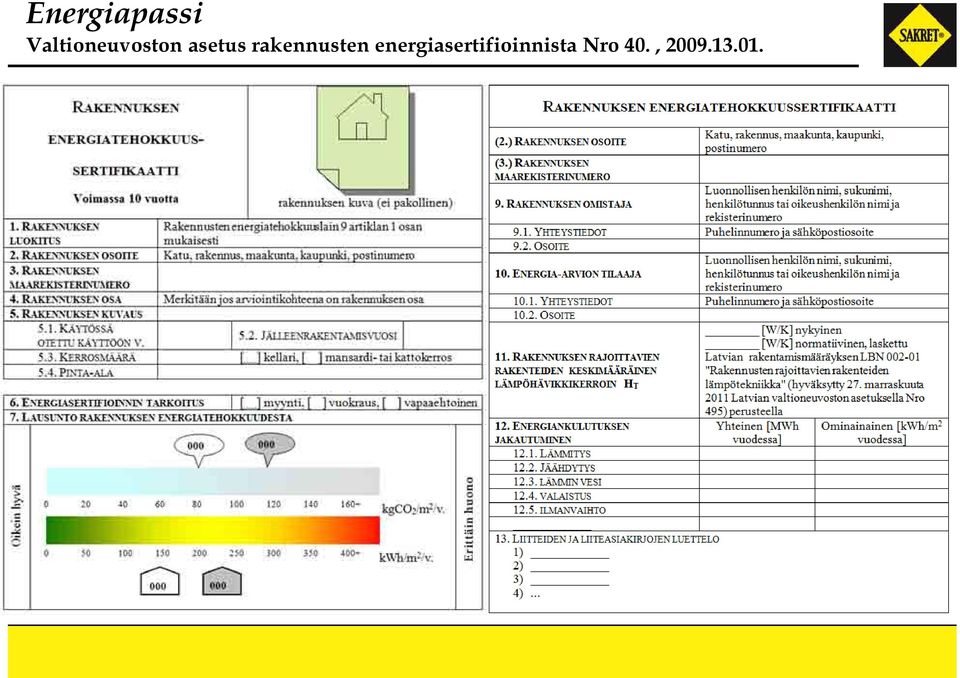

11 Energiapassi Valtioneuvoston asetus rakennusten energiasertifioinnista Nro 40.,

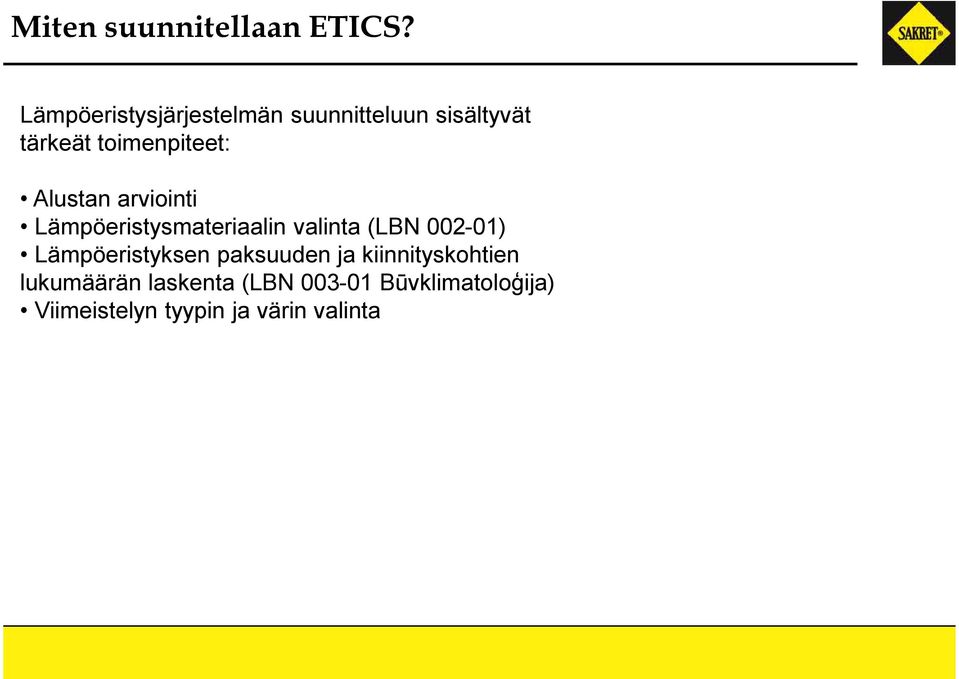

12 Miten suunnitellaan ETICS? Lämpöeristysjärjestelmän suunnitteluun sisältyvät tärkeät toimenpiteet: Alustan arviointi Lämpöeristysmateriaalin valinta (LBN ) Lämpöeristyksen paksuuden ja kiinnityskohtien lukumäärän laskenta (LBN Būvklimatoloģija) Viimeistelyn tyypin ja värin valinta

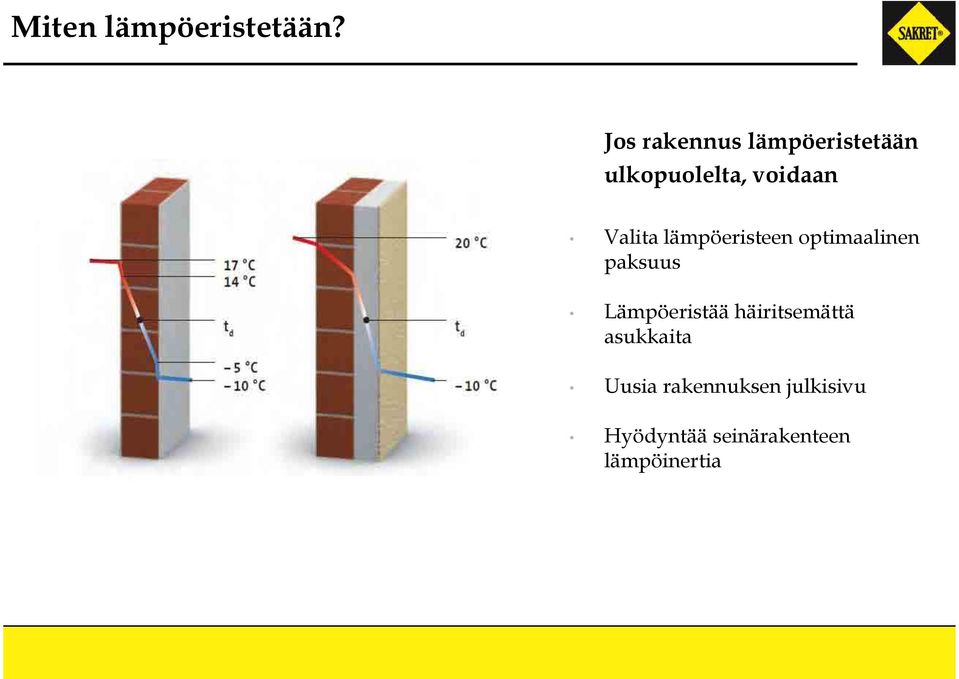

13 Miten lämpöeristetään? Jos rakennus lämpöeristetään ulkopuolelta, voidaan Valita lämpöeristeen optimaalinen paksuus Lämpöeristää häiritsemättä asukkaita Uusia rakennuksen julkisivu Hyödyntää seinärakenteen lämpöinertia

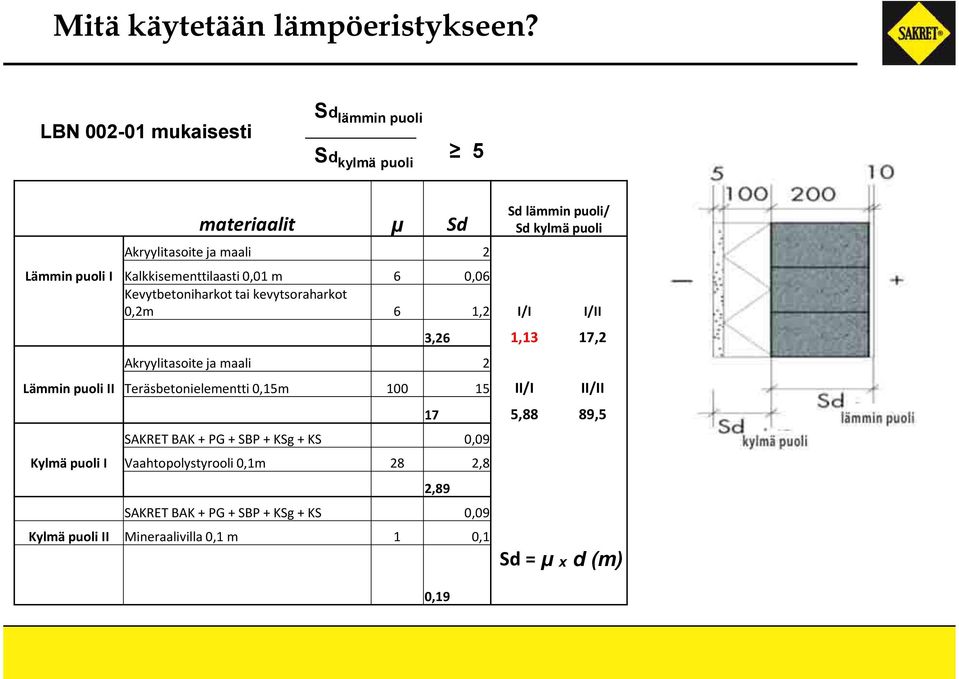

14 Mitä käytetään lämpöeristykseen? LBN mukaisesti Sd lämmin puoli Sd kylmä puoli 5 materiaalit μ Sd Akryylitasoite ja maali 2 Sd lämmin puoli/ Sd kylmä puoli Lämmin puoli I Kalkkisementtilaasti 0,01 m 6 0,06 Kevytbetoniharkot tai kevytsoraharkot 0,2m 6 1,2 I/I I/II Akryylitasoite ja maali 2 3,26 1,13 17,2 Lämmin puoli II Teräsbetonielementti 0,15m II/I II/II SAKRET BAK + PG + SBP + KSg + KS 0,09 Kylmä puoli I Vaahtopolystyrooli 0,1m 28 2,8 17 5,88 89,5 2,89 SAKRET BAK + PG + SBP + KSg + KS 0,09 Kylmä puoli II Mineraalivilla 0,1 m 1 0,1 0,19 Sd = μ x d (m)

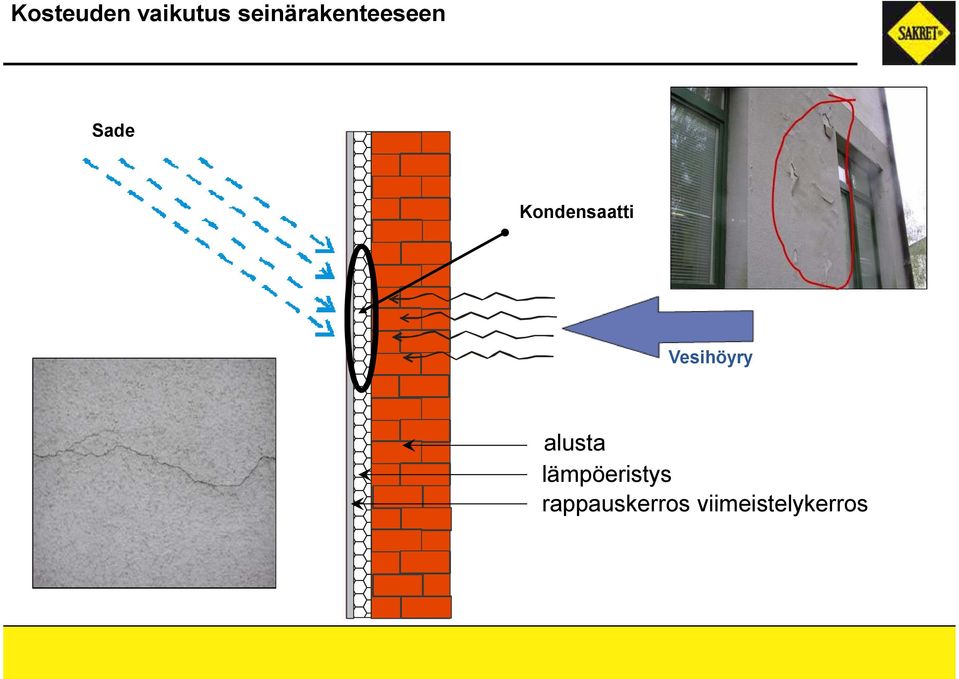

15 Kosteuden vaikutus seinärakenteeseen Sade Kondensaatti Vesihöyry alusta lämpöeristys rappauskerros viimeistelykerros

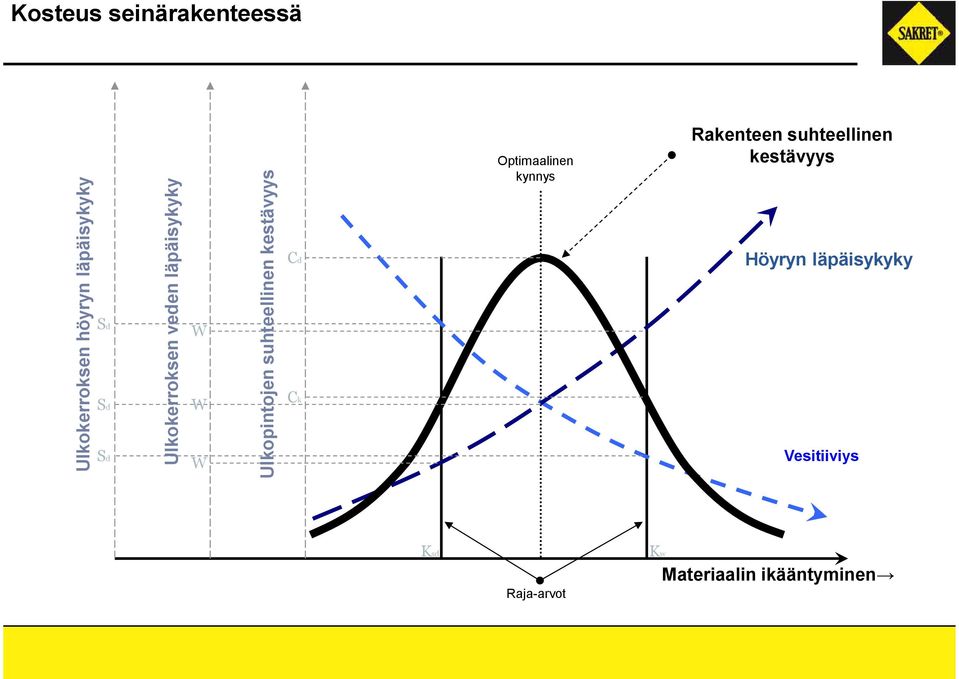

16 Kosteus seinärakenteessä Ulkokerroksen höyryn läpäisykyky Sd Sd Sd Ulkokerroksen veden läpäisykyky W W W Ulkopintojen suhteellinen kestävyys Cd Ck Optimaalinen kynnys Rakenteen suhteellinen kestävyys Höyryn läpäisykyky Vesitiiviys Ksd Raja-arvot Kw Materiaalin ikääntyminen

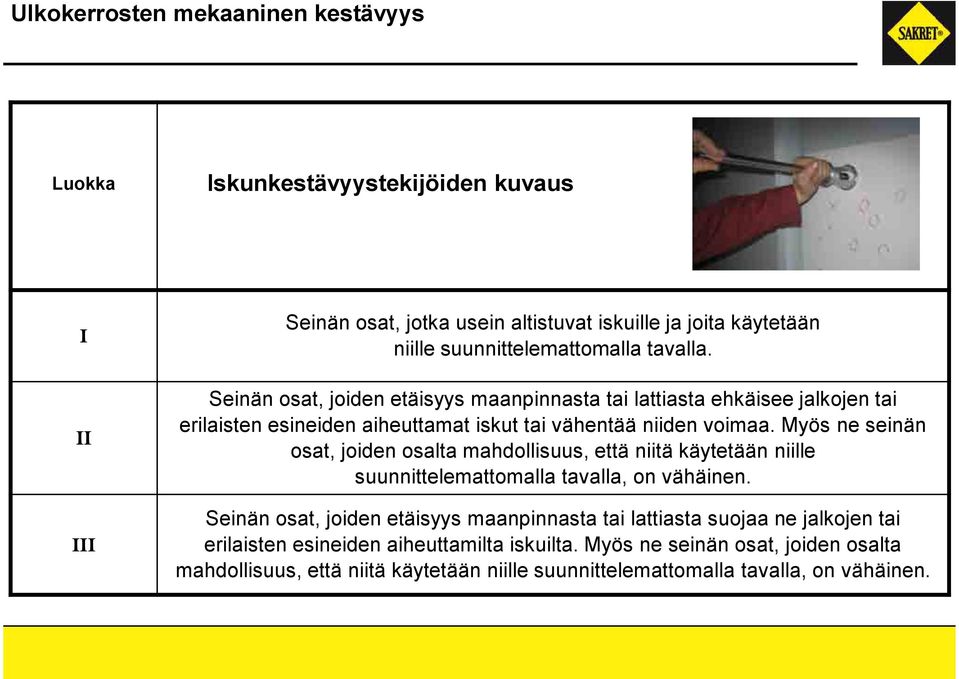

17 Ulkokerrosten mekaaninen kestävyys Luokka Iskunkestävyystekijöiden kuvaus I II III Seinän osat, jotka usein altistuvat iskuille ja joita käytetään niille suunnittelemattomalla tavalla. Seinän osat, joiden etäisyys maanpinnasta tai lattiasta ehkäisee jalkojen tai erilaisten esineiden aiheuttamat iskut tai vähentää niiden voimaa. Myös ne seinän osat, joiden osalta mahdollisuus, että niitä käytetään niille suunnittelemattomalla tavalla, on vähäinen. Seinän osat, joiden etäisyys maanpinnasta tai lattiasta suojaa ne jalkojen tai erilaisten esineiden aiheuttamilta iskuilta. Myös ne seinän osat, joiden osalta mahdollisuus, että niitä käytetään niille suunnittelemattomalla tavalla, on vähäinen.

18 Ulkoisten viimeistelykerrosten mekaaninen kestävyys II luokka III luokka II luokka III luokka II luokka II luokka I luokka

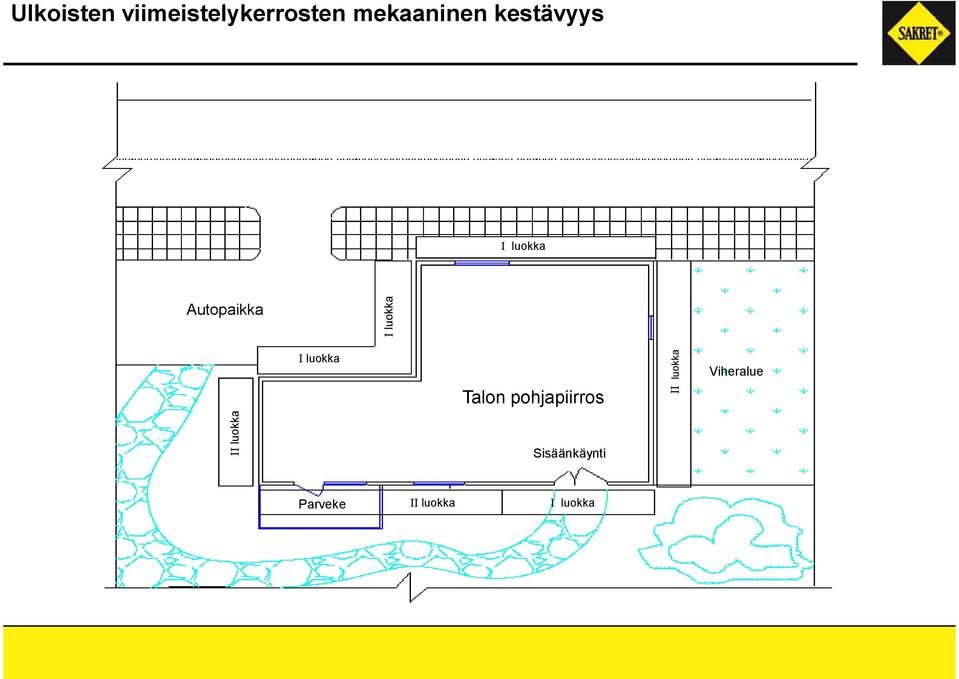

19 Ulkoisten viimeistelykerrosten mekaaninen kestävyys I luokka Autopaikka I luokka I luokka Talon pohjapiirros II luokka Viheralue II luokka Sisäänkäynti Parveke II luokka I luokka

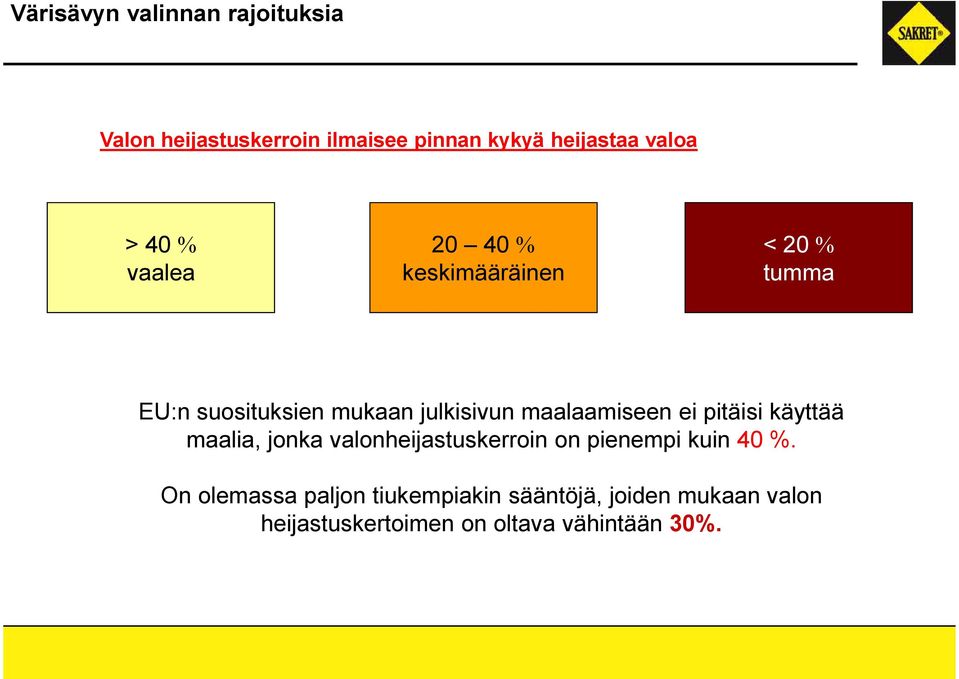

20 Värisävyn valinnan rajoituksia Valon heijastuskerroin ilmaisee pinnan kykyä heijastaa valoa > 40 vaalea keskimääräinen < 20 tumma EU:n suosituksien mukaan julkisivun maalaamiseen ei pitäisi käyttää maalia, jonka valonheijastuskerroin on pienempi kuin 40 %. On olemassa paljon tiukempiakin sääntöjä, joiden mukaan valon heijastuskertoimen on oltava vähintään 30%.

21 Värisävyn valinnan rajoituksia

22 ETAG 004 EUROOPPALAISET TEKNISEN HYVÄKSYNNÄN OHJEET ULKOISEN LÄMMÖNERISTYKSEN KOMPOSIITTIJÄRJESTELMÄT (ETICS)

23 SAKRET ETA 004/0110; ETA 10/0064 Koko järjestelmää ja sen osia testataan 25 vuoden kestoiän perusteella. Paloturvallisuus Hygieenisyys, terveys ja ympäristö: Veden absorptiokyky Vesihöyryn läpäisykyky Pakkasenkestävyys Iskunkestävyys Käyttöturvallisuus: Kerrosten liimautuminen Kiinnityksen lujuus Tuulikuormakestävyys Melueristys Energian säästäminen ja lämmön varastointi Kestoikä: Järjestelmän testaus ikääntymisen jälkeen

24 Lämpöeristysjärjestelmän rakenne Seinärakenne (seinän perusmateriaali) Liimalaasti BK tai BAK tai KAM Eristys (vaahtopolystyreeni tai mineraalivilla) Eristystulpat Verkotuslaasti BAK tai KAM Verkko Verkotuslaasti BAK tai KAM Koristekerros: Pohjustus PG Koristerappaus (mineraalinen SBP tai MRP, akryli AP, silikaatti SP tai silikoni SIP) Pohjamaali ja maali KS

25 Lämpöeristysjärjestelmän rakenne Seinärakenne (seinän perusmateriaali) Liimalaasti BK tai BAK tai KAM Eristys Verkotuslaasti BAK tai KAM Verkko Eristystulpat Verkotuslaasti BAK tai KAM Elastinen laattaliima FFK Keraamisen pinnoitteen saumamassa

26 Järjestelmän asennustekniikka

27 Palvelu, joka kannattaa! Sakret-palvelu työn koneellistaminen ja kustannusten optimointi rakennustyömailla

28 Tehokkuus

29 Työn koneellistamisen etuja tonnia materiaalia vie tilaa työmaalla vain 7m 2 Mahdollisuus soveltaa teknisten yksiköiden kokoonpano työmaan erityistarpeiden mukaisesti Materiaalin varastointi ja käsittely sekä talvella että kesällä Siilo kestää mekaanisia vaikutuksia ja estää materiaalivarkaudet Helposti huollettava tekniikka Mikä tahansa tekninen yksikkö korvaa vähintään kaksi työmiestä Hyvä materiaalin sekoittamis- ja syöttökyky sekä työn tehokkuus Tasainen seosten koostumus ja laatu Maksimaalinen materiaalin hyväksikäyttö Taloudellisesti edullinen (ainoastaan vuokrakulut, ei sosiaalikulujen maksun tarvetta) Maksimaalinen koneellistaminen on ympäristöystävällinen vaihtoehto

30 Sakret Siilo 9-18 m 3 Helposti huollettava Rajoittamaton määrä teknisiä muuntelumahdollisuuksia Pitkä kuivien seosten varastointiaika Tilantarve työmaalla enintään 7 m 2 Suojaa materiaalia säältä, varkailta ja mekaanisilta vaikutuksilta

31 Stationaarinen sekoitin D30 Helposti siirrettävä Voidaan yhdistää siiloon ja silomaattiin Voidaan käyttää lähes kaikkien Sakretmateriaalien sekoittamiseen Tuottaa jopa 50 litraa valmista laastia yhdessä minuutissa Korvaa vähintään kaksi sekoittimia käyttävää työmiestä Helposti huollettava

32 Vaakasuuntaisella sekoittimella D50 varustettu siilo Siilon alle kiinnitettävä vaakasuuntainen kiinteä sekoitin Sopii mihin tahansa siiloon sopivan materiaalin sekoittamiseen Tuottaa yhdessä minuutissa jopa 50 litraa valmista laastia Toimii sääolosuhteista riippumatta Helposti ohjattava Sekoittaa ilman materiaalihukkaa Korvaa vähintään kaksi betonisekoitinta Helppo ja nopea puhdistus työn jälkeen Mahdollistaa erilaisia materiaalin sakeuksia

33 Rappauskone M-Tec Duo Mix Plus-E Rappauslaastin, liimalaastin ja lattiatasoitteiden tuottoon Voidaan yhdistää silomaattiin, kompressoriin ja siiloon; Materiaalin syöttö jopa 30m; Tuottaa yhdessä minuutissa jopa 60 litraa materiaalia Voidaan käyttää myös vaakasuuntaisena sekoittimena Helposti siirrettävä Vähäinen materiaalihukka Helppo ja nopea puhdistus työn jälkeen

34 Kompressorisyötöllä varustettu silomaatti Pneumaattinen syöttö ilman materiaalihukkaa Suuri syöttöteho Mahdollistaa myös karkeampia osasia sisältävän materiaalin syötön Taloudellinen ja ympäristöystävällinen Mahdollistaa tasaisen ja jatkuvan materiaalin syötön Tarkoitettu painesiilolle Yhteensopiva D30:n ja ja Duo Mix Plus- EÖ:n kanssa Materiaalin syöttö jopa 30 m vaakasuuntaan

35 SMP Silomaatti/Kompressori/Sekoitin kaikki yhteen Yhteensopiva siilon kanssa Materiaalin syöttö jopa 120 m etäisyyteen; Helposti huollettava ja ohjattava Mahdollistaa myös karkeampia osasia sisältävän materiaalin syötön Toimii automaattisesti erillistä ohjausta ei tarvita Tuottaa ja syöttää yhdessä minuutissa jopa 100 litraa laastia Varustettu lisämateriaalin säiliöllä (esim. PP-kuituja) Kaksikammioinen materiaalin sekoitamisteknologia

36 Sakret-palvelu toiminnassa Sakret Serviss

37 Sakret-palvelu toiminnassa Sakret Serviss Brocēni Riika, Rātsupītes iela

38 Valmiit kohteet Päiväkoti, Bolderāja Liepāja

39 Valmiit kohteet Gulbene, Gaitnieku iela Mārupe, Vecozolu nami

40 Valmiit kohteet Liepājan sairaalan radiologiakeskus Merivoimien tukikohta, Liepāja

41 Liepāja, Vītolu iela Liepāja, Zemnieku iela

42 Rīga, Delzavas iela Rēzekne, Atbrīvošanas aleja

43 Rēzekne Rīga, Vaidavas iela

44 Lämpöeristysjärjestelmät

45 Ennen ja jälkeen

46 Lämpöeristysjärjestelmät Sakret Norden Oy Bob Talling: (Toimitusjohtaja) Sampsankatu 4 b Jukka Jauni: (Tuotepäällikkö) jukka.jauni@sakretfinland.fi Turku Päivi Laakso: (Myyntisihteeri) paivi.laakso@sakretfinland.fi
