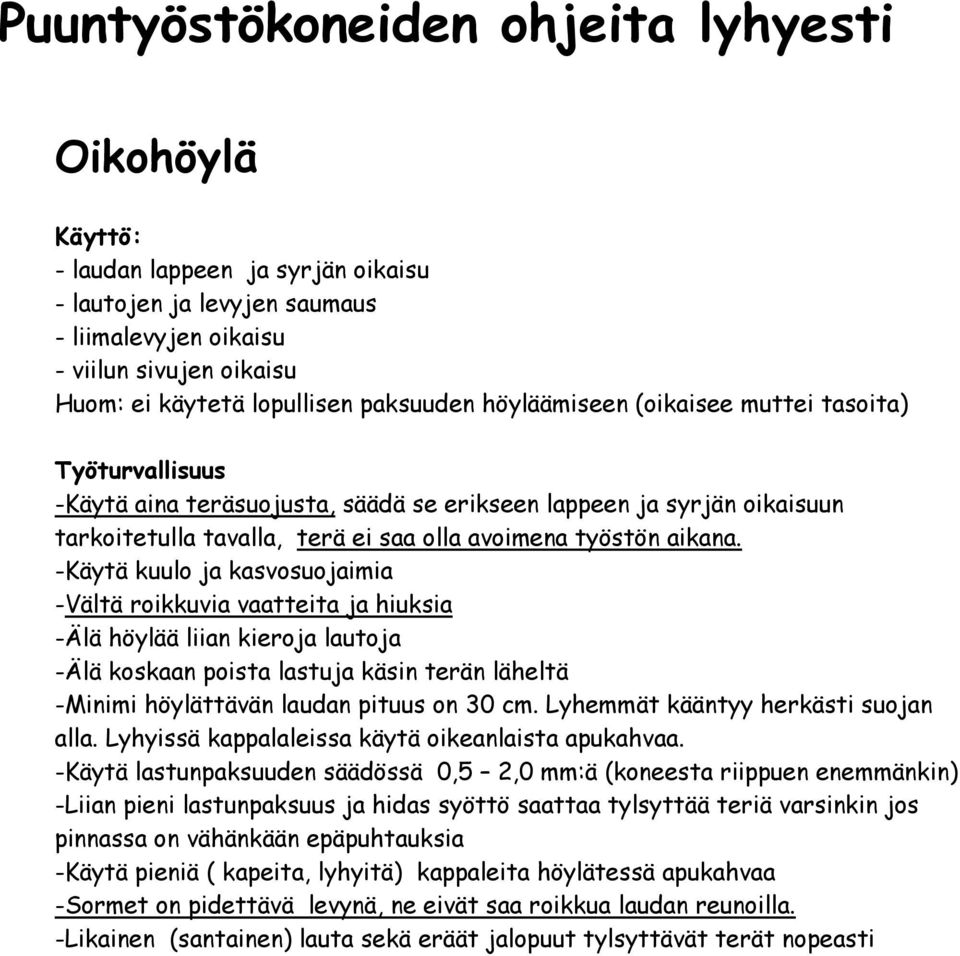

1 Puuntyöstökoneiden ohjeita lyhyesti Oikohöylä Käyttö: - laudan lappeen ja syrjän oikaisu - lautojen ja levyjen saumaus - liimalevyjen oikaisu - viilun sivujen oikaisu Huom: ei käytetä lopullisen paksuuden höyläämiseen (oikaisee muttei tasoita) Työturvallisuus -Käytä aina teräsuojusta, säädä se erikseen lappeen ja syrjän oikaisuun tarkoitetulla tavalla, terä ei saa olla avoimena työstön aikana. -Käytä kuulo ja kasvosuojaimia -Vältä roikkuvia vaatteita ja hiuksia -Älä höylää liian kieroja lautoja -Älä koskaan poista lastuja käsin terän läheltä -Minimi höylättävän laudan pituus on 30 cm. Lyhemmät kääntyy herkästi suojan alla. Lyhyissä kappalaleissa käytä oikeanlaista apukahvaa. -Käytä lastunpaksuuden säädössä 0,5 2,0 mm:ä (koneesta riippuen enemmänkin) -Liian pieni lastunpaksuus ja hidas syöttö saattaa tylsyttää teriä varsinkin jos pinnassa on vähänkään epäpuhtauksia -Käytä pieniä ( kapeita, lyhyitä) kappaleita höylätessä apukahvaa -Sormet on pidettävä levynä, ne eivät saa roikkua laudan reunoilla. -Likainen (santainen) lauta sekä eräät jalopuut tylsyttävät terät nopeasti

2 Tasohöylä Käyttö: tasohöylällä oikohöylätty lauta tai liimalevy (myös puolivalmislevyt) höylätään tasapaksuuteen sekä kapeat kappaleet myös tasaleveyteen -Tasohöylä ei oikaise kierouksia vaan höylää kierosta kappaleesta tasapaksun kieron. -Aloituksessa oikohöylätty puoli aina ensin pöytää vasten, myöhemmin siten että aina huonompi puoli ylöspäin. -Säädä lastunpaksuus väliltä 0,5-2 mm (alle 0,5mm jättää vetotelan jäljet, yli 2mm rasittaa moottoria) -Lyhin turvallinen höylättävä laudan mitta on alatelojen välinen mitta ( n. 30 cm) -Hyvin ohut tavara voidaan höylätä tukevan suoran ja tasapaksun levyn tai laudan päällä. -Oksapaikkaus höylättävälle pinnalle voidaan tehdä ennen paksuushöyläystä. -Hitaalla syöttönopeudella saadaan paras jälki -Käytä paksuuden mittaukseen työntömittaa. Mittaa aina paksuin kohta! Työturvallisuus -Käytä kuulosuojaimia -Säädä kone kun lauta ei ole vielä / enää koneessa -Käsiä ei saa ängetä koneen sisälle -Katso että laudat kulkevat tasaisesti koneessa -Jos höyläät laudoista tasaleveitä syrjällään, laita useita lautoja vierekkäin, yksinäinen lauta kaatuu koneessa ja kulma pyöristyy. -Jos höylättävä jumiutuu, pysäytä kone, laske pöytä ja poista lauta vasta sitten. -Älä käytä liian pientä/suurta syötönpaksuutta. Suositus on n. 0,5-2mm. -Älä lyö lautaa/lankkua jumitilanteessa (koneen muoviosat teloissa särkyvät!!) -Älä höylää likaista/santaista lautaa -Katso ettei laudassa ole nauloja tai muuta metallia

3 Porakonetyöstön ohjeita -Tee tarpeelliset mittaukset, piirrokset ja aloituspiste tarvittaessa pistepuikolla/purasimella jo perustyöpaikallasi. -Kiinnitä työkappale huolellisesti porapöytään -Valitse oikea terä, tarkista terän kunto, kiinnitä terä hyvin (älä käytä spiraaliteriä, ne tarttuvat miltei aina kappaleeseen!) -Käytä koneessa olevaa syvyysrajoitinta jos teet useita samansyvyisiä reikiä -Tarkista kierrosluku kierroslukutaulukosta materiaalin ja terän halkaisijan mukaan ( erit. metallitöissä tärkeä terän keston kannalta). -Käytä aluslevyä suojaamaan porakoneen pöytää. -Suojaa silmäsi, varo roikkuvia vaatekappaleita ja sido pitkät hiukset tarvittaessa Talttaporakoneen työstöohjeita -Kiinnitä terä ja kappale huolellisesti. -Teränvaihdossa huolehdi riittävästä terän kiristämisestä (painuu sisään usein) ja varmistu siitä ettei terä kosketa ulompaa kehää pyöriessään -Mitoita työstettävän kappaleen porataltattava kohta etukäteen, käytä sarjatyössä koneen rajoittimia -Säädä koneen teräpaketin työstökorkeus suhteessa porataltattavaan kappaleeseen -Kiinnitä työkappale huolellisesti, niin ettei se pääsen nousemaan talttaa ulos vedettäessä. Irtoava kappale vääntää terää! -Varmista ettei pora pyöriessään hankaa taltan kärkeä. -Suojaa silmäsi -Seuraa ettei terä lämpene työstettäessä liikaa, niin ettei terän päästyminen ole mahdollista -Talttaa ensin loven kummatkin reunat auki, vasta sitten loven keskeltä -Tee talttaus asteittain syvissä talttauksissa -Käytä läpitalttauksessa ehyttä suojalautaa kappaleen alapuolella, se estää repeytymisen

4 Pyörösaha eli sirkkeli Sirkkelin kanssa pitää olla erityisen varovainen. Takaisku johtuu yleensä väärästä käytöstä. Jos et tunne konetta- aloittele koneen opiskelu osaavan henkilön kanssa. -Jakoveitsen poistaminen on kielletty -Suojalaitteiden poistaminen on kielletty -Säädä terän korkeus ja yläsuojus työkappaleen mukaan. Suositeltu yläsuojuksen maksimietäisyys on 6 mm työkappaleesta. Yläsuojus estää myös ylimääräisen pölyn muodostumista. -Henkilökohtainen suojavarustus : suojalasit ja kuulosuojaimet -Vältä roikkuvia vaatteita -Vältä kasaamasta pikkusälää terän vierelle (palikat lähtee äkäisesti osuessaan terän etuosaan) -Varmistu, ettei kukaan oleskele sahauslinjan takana. Älä itse asetu sahauslinjalle. ( takaiskuvaara) -Säädä oikea sahauskorkeus, n. puolet hampaan korkeudesta laudan yläpuolelle -Halkaisuun halkaisuohjain, katkaisuun katkaisuohjain. -Älä käytä ohjaimia samanaikaisesti (poikkeuksena katkaisu halkaisuohjaimen ollessa pois terän oikealta puolelta) -Kappaleita ei saa sahata ilman ohjaimia, terä voi vääntyä ja kappale kiilautua terään -Työkappaletta on painettava tiiviisti koneen pöytää ja ohjainta vasten. -Käytä työntökahvaa, (tarvittaessa kahta), varo ettei kappale pääse nousemaan pöytäpinnasta (takaiskuvaara) -Työnnä työntökahvalla terän ja halkaisuohjaimen välissä olevasta kappaleesta. -Vältä paksun laudan tai lankun pitkäaikaisessa sahauksessa terän liiallista kuumenemista. Ylilämpenemisestä syntyvät palokuhmut poistavat terän jännityksen jolloin terän sivuttaisheitto kasvaa. Työn keskeytyessä: -Jos terä juuttuu kiinni tai terä pysähtyy kesken sahauksen, -älä irrota otettasi työkappaleesta, sillä se voi antaa takapotkun, -ota työkappale pois ja työnnä kappale takaisin alusta asti. -Poista työntölastalla jätteet pöydältä. Älä poista palikoita terän vierestä koneen käydessä. - Sirkkelissä on 2 asentoinen halkaisuvaste: o käytä ensisijaisesti matalaa vastetta, enemmän tilaa syöttökapulalle o korkeiden kappaleiden halkaisussa korkeaa vastetta

5 Vannesaha - Käytä apusahauksia tarvittaessa - Älä väännätä terää - Pyöreiden ja epäsäännöllisen muotoisten kappaleiden sahaamisessa tulee nuodattaa erityistä varovaisuutta. Esim. pahkoja ajettaessa tulee varmistua siitä ettei terä kiilaudu jumiin. o koneeseen on 45 ast. halkaisuohjuri, käytä aina kun mahdollista esim. 8. kulmaisia osia tehtäessä Raakalaudan esityöstö - katkaisu, halkaisut - särmäämättömän laudan reunaoikaisut Liitokset - loviliitos, tappiliitokset - pyrstöliitos (reilu koko) - avosinkkaus (reilu koko) Muotosahaukset - valitse teräleveys muodon ja tehtävän laajuuden mukaan - apusahaukset (tarvittaessa) - vaikeissa muodoissa käytettävä lisälaitetta eli jigejä Pyöreät kappaleet - halkaisu - katkaisu - käytä kolmiotukea (opettajalta tarvittaessa) Vannesahauksen turvallisuus - Aseta pääohjaimen korkeus oikein ( max 2-3 cm laudasta) - Käytä kuulosuojausta ja silmäsuojausta - Tue kappale tukevasti pöytään ja ohjuriin - Katso ettei vaatetuksesi aiheuta turvallisuusriskiä ( löysät, roikkuvat) - Huolehdi ettei sahattaessa kukaan tule terälinjalle sahan oikealle puolelle - Käytä katkaisu- tai halkaisuohjainta työn vaatimusten mukaan - Tee tarvittaessa apusahaukset - Vältä turhaa taaksevetoa ( lauta voi vetää terän pyöriltään)

6 Alajyrsin Valitse oikea terätyyppi työstöösi: ura-ajo, liitosajo, muotoajo, peiliajo jne Käytä niitä apu- ja jigilaitteita mitä tarvitsemasi jyrsintyö vaatii Suora puun syysuuntainen jyrsinajo jyrsimen ohjaimia vasten työnnettynä Aseta terä oikeinpäin suhteessa karan pyörimissuuntaan Valitse pöydän kara-aukon koko ajon vaatimusten mukaan. Käytä pienennysrengasta tarpeen mukaan Limitä päällekkäisterät ettei teräisku tule yhteen paikkaan Säädä suorassa ura-ajossa ohjaimet niin ettei työstökappale tökkää takimmaiseen ohjaimeen Säädä teräkorkeus karakorkeutta säätämällä Säädä jyrsimen työstösyvyys muuttamalla ohjainpakan etäisyyttä suhteessa karaan Säädä kara-aukon ohjurikidan leveys ohjaimien paikka sivusuunnassa muuttamalla Säädä kampalaudat paikoilleen, oikealle etäisyydelle Laita karasuojus/suojukset paikoilleen Jos voit käyttää koneellista syöttölaitetta, säädä laite paikalleen Valitse terälle sopiva kierrosnopeus Käytä kuulo ja silmä/kasvosuojaimia Poista kaikki ylimääräiset työ- ja mittavälineet jyrsimen pöydältä Käynnistä kone, katso että puruimuri toimii Suorita jyrsinajo, älä vie käsiä lähelle jyrsimen teriä. Käytä tarvittaessa työntölastaa Kelkka-ajo (tapitusjyrsintä) Asenna tapitusterät karalle limittäin, valitse oikeat väliprikat Säädä ohjaimilla kara-aukon suuruus Säädä ohjurien etäisyys jyrsinpöydän etureunasta mitaten Asenna kara-aukon suojalamellit jos ne on koneessa (Vaihtoehtoisesti: Tee tarvittaessa ohjaimien tilalle suojalauta, vaihda se ohjaimien tilalle ja aja lauta teräpakan läpi, tämä erityisesti silloin jos ajat ilman kelkkaa, erillisen suorakulmajigin avulla) Asenna kelkka paikalleen, katso että poikittaisohjain tulee 90 asteen kulmaan. Jos teet raskasta tapitusjyrsintää kelkassa voi silti olla hyvä käyttää teräpakan läpi työnnettävää suojalautaa varmuuden vuoksi, Tee kelkan poikittaiohjaimeen suojalauta Laita tapituskappale kelkkaan Säädä oikea karankorkeus, niin että tapit tulevat oikeille kohdilleen

7 Säädä suojalaudan etäisyys kara-aukon kummaltakin puolelta samaksi pöydän etureunasta lukien Katso että kelkan poikittaisohjain on 90 asteen kulmassa jyrsimen karan molemminpuoleisiin ohjureihin nähden Mittaa samalla ajettavan tapin jyrsittävä pituus, kappaleen rajoittimena toimii jyrsimen karan molemminpuoliset ohjaimet tai läpi ajettu suojalauta Kiinnitä työkappale puristimilla kelkassa olevaa suojalautaa vasten Asenna vielä kelkan yläpuristin painamaan jyrsittävää kappaletta Asenna jyrsimen suojalaitteet paikalleen, katso ettei puristimet ole jyrsinterän linjalla Käytä silmä ja kuulosuojausta Suorita jyrsinajo, työntäen kelkasta, älä vie käsiä lähelle, Pysäytä kone, poista työkappale vasta kun kone on pysähtynyt

8 PUUSORVI - Vältä roikkuvia työvaatteita - Pitkät hiukset ovat vaarallisia käytä päähinettä tai sido hiukset - Käytä kasvosuojainta - Huolehdi purunpoistosta - Keskitä kappale oikein - Aloita pienillä kierroksilla ja lisää tarpeen mukaan - Säädä talttatuen oikea korkeus ja etäisyys aina mahdollisimman lähelle kappaletta - Muista teroittaa työvälineet- tylsillä välineillä ei kannata työstää - Hiottaessa tuki poistettava kokonaan - Jos kiinnität ruuveilla käytä riittävän isoja ruuveja (irtoava kappale voi tyrmätä)!

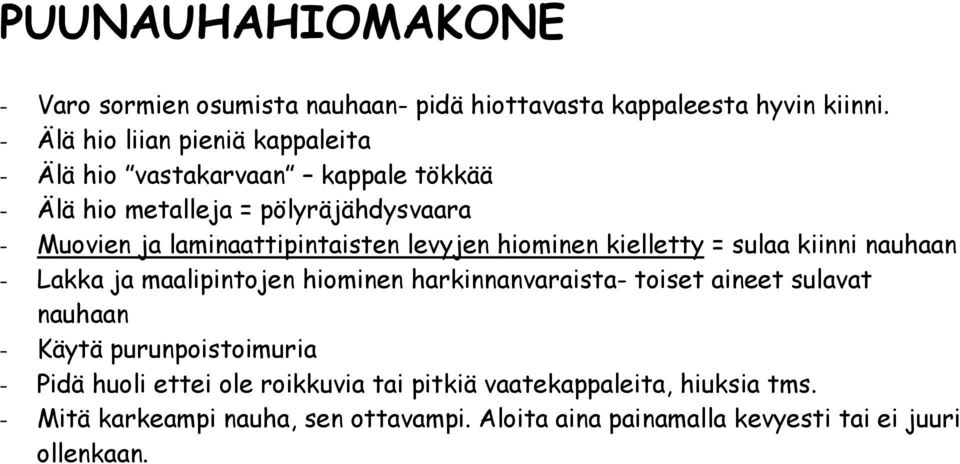

9 PUUNAUHAHIOMAKONE - Varo sormien osumista nauhaan- pidä hiottavasta kappaleesta hyvin kiinni. - Älä hio liian pieniä kappaleita - Älä hio vastakarvaan kappale tökkää - Älä hio metalleja = pölyräjähdysvaara - Muovien ja laminaattipintaisten levyjen hiominen kielletty = sulaa kiinni nauhaan - Lakka ja maalipintojen hiominen harkinnanvaraista- toiset aineet sulavat nauhaan - Käytä purunpoistoimuria - Pidä huoli ettei ole roikkuvia tai pitkiä vaatekappaleita, hiuksia tms. - Mitä karkeampi nauha, sen ottavampi. Aloita aina painamalla kevyesti tai ei juuri ollenkaan.
