Lääkinnällisen laitteen ohjelmistokehitys täydennetyllä Scrum-mallilla

Transkriptio

1 Joni Purojärvi Lääkinnällisen laitteen ohjelmistokehitys täydennetyllä Scrum-mallilla Tietotekniikan (Ohjelmistotekniikka) pro gradu -tutkielma 18. lokakuuta 2010 Jyväskylän yliopisto Tietotekniikan laitos Jyväskylä

2 Tekijä: Joni Purojärvi Yhteystiedot: Työn nimi: Lääkinnällisen laitteen ohjelmistokehitys täydennetyllä Scrum-mallilla Title in English: Medical device software development with enhanced Scrum Työ: Tietotekniikan (Ohjelmistotekniikka) pro gradu -tutkielma Sivumäärä: 106 Tiivistelmä: Tässä tutkielmassa perehdytään Scrum-mallin käyttöön lääkinnällisen laitteen ohjelmistokehityksessä. Lääkinnällisissä laitteissa olevien ohjelmistojen määrä on kasvanut viime vuosina paljon ja potilasvahinkojen myötä viranomaiset ovat asettaneet vaatimuksia lääkinnällisen laitteen ohjelmistokehitykselle. Tutkimuksessa tunnistetaan Euroopan unionin lääkinnällisten laitteiden direktiivin asettamat vaatimukset ohjelmistokehitykselle. Tärkeimmät vaatimukset liittyvät turvalliseen suunnitteluun, jota ohjataan riskienhallinnalla ja varmistetaan testauksella. Scrum-mallia täydennetään tunnistettujen vaatimusten pohjalta ja lopuksi esitetyn mallin arvioidaan täyttävän sille asetetut vaatimukset ja noudattavan ketterien menetelmien arvoja. English abstract: This thesis focuses on medical device software development with Scrum model. The volume of software as an overall part of medical devices has been increasing over the last few years and due to mishaps in treatments, the authorities have set requirements for medical device software development. This study identifies requirements set to software development by the European Union medical devices directive. Medical devices are required to be designed in such way that they are safe and effective. The safe design is controlled by risk management and verified with testing. Scrum model is then supplemented with the identified requirements. The presented model is assessed against the identified requirements and values stated in the Agile manifesto. Avainsanat: lääkinnällinen laite, Scrum, ohjelmistokehitys, riskienhallinta, verifiointi, validointi, IEC 60601, IEC 62304, ISO 14971, ISO Keywords: medical device, Scrum, software development, risk management, verification, validation, IEC 60601, IEC 62304, ISO 14971, ISO 13485

3 Esipuhe Kiinnostus tämän tutkielman aihepiiriin syntyi työn ohessa Sysdrone Oy:llä. Sain olla mukana kehittämässä Scrum-mallia Sysdronen käyttöön haastavissa ohjelmistoprojekteissa ja samalla sain mahdollisuuden tutustua lääkinnällisten laitteiden ohjelmistokehitykseen. Erityiset kiitokset haluan esittää Ilkka Laitiselle, Jani Lehtiselle ja Matti Lehtiselle, jotka ovat antaneet oman näkökulmansa tässä tutkielmassa esitettyyn Scrum-malliin. Lisäksi haluan kiittää Johanna Hakkaraista tutkielman kirjoitusasun tarkastamisesta sekä ohjaajiani Jonne Itkosta ja Tommi Kärkkäistä uusista näkökulmista aiheeseen. Lääkinnällisten laitteiden direktiivin ymmärtäminen ja eri standardeihin tutustuminen vaativat suurimman osan tähän tutkielmaan käytetystä ajasta. Lakiteksti ja standardit ovat melko puisevaa luettavaa ja pikaisesti ajateltuna hyvin kaukana käytännön tekemisestä. Tutkielman kirjoittamisen aikana minulle kuitenkin valkeni, että standardit on kirjoitettu opastamaan tekemistä. Kaikkea ei tarvitse keksiä itse, joten miksi ei käyttäisi tietoa, joka on kirjoitettu standardeihin. Näiden standardien sovittaminen omaan ohjelmistokehitysmalliin voi olla tosin haasteellista varsinkin kun valitettavan useissa standardeissa viitataan ohjelmistokehityksen malliin edelleen vesiputousmallina. Onneksi tästä vesiputousmallin ideasta ollaan hiljalleen luopumassa, kuten standardissa IEC 62304, jossa kehotetaan käyttämään iteratiivista mallia. Tutkielmassa esitetään yksi näkökulma kuinka verifiointi, riskienhallinta ja raskas jäljitettävyys voidaan toteuttaa Scrum-mallissa. En tehnyt mallista liian tarkkaa kuvausta, koska haluan että malli ei rajoita tiettyihin työkaluihin tai mikrotason käytäntöihin. Toivon, että tästä työstä on apua myös muille, jotka työskentelevät lääkinnällisten laitteiden ohjelmistokehityksen parissa ja haluavat parantaa omaa ohjelmistokehitysmalliaan. i

4 Sanasto IEEE Institute of Electrical and Electronics Engineers. Kansainvälinen järjestö, joka julkaisee monia tekniikan alan tiedejulkaisuja ja määrittelee standardeja. IEC International Electrotechnical Commission. Kansainvälinen sähköalan standardointiorganisaatio. Ilmoitettu laitos Jonkin Euroopan maan viranomaisen nimittämä puolueeton laitos, jolle on myönnetty lupa suorittaa ilmoitetun laitoksen tehtäviä, kuten vaatimuksenmukaisuusarviointeja. ISO International Organization for Standardization. Kansainvälinen standardisoimisjärjestö. Kliininen tutkimus Lääkkeen tai muun hoitomuodon tehon ja turvallisuuden osoittamiseen tähtäävä tutkimus. Lääkinnällinen laite Laite tai ohjelmisto, jota käytetään ihmisten sairauden diagnosointiin, ehkäisyyn, tarkkailuun, hoitoon tai lievitykseen. Riski Vahingon todennäköisyyden ja vakavuuden yhdistelmä. Riskienhallinta Projektin tai ohjelmistosta aiheutuvien riskien järjestelmällinen määrittely ja niihin varautuminen. Vahinko Fyysinen vamma, terveyshaitta tai omaisuusvahinko. Vakavuus Toteutuneen vaaran seuraamusten mittaus. Validointi Prosessi, jossa varmistetaan, että ohjelmiston määrittely vastaa odotuksia ja vaatimuksia. Verifiointi Prosessi, jossa varmistetaan, että ohjelmisto vastaa määrittelyä. Vähimmäistämistoimenpide Toimenpide, jolla riski estetään tai vahingon todennäköisyyttä pienennetään. ii

5 Sisältö Esipuhe Sanasto i ii 1 Johdanto 1 2 Ohjelmistokehitys Ohjelmistokehityksestä ja malleista V-malli Spiraalimalli Yhteenveto Scrum Yleiskuvaus Mallin vaiheet Roolit Tapaamiset Scrum-mallin työkalut Yhteenveto Vaatimusmäärittely ja vaatimustenhallinta Esitutkimus Vaatimusmäärittely Vaatimusten kirjaaminen Lakien ja säännösten huomioiminen vaatimusmäärittelyssä Vaatimustenhallinnan keskeiset toimet Vaatimusmäärittely ja vaatimustenhallinta eri malleissa Yhteenveto Lääkinnällisen laitteen ohjelmistokehityksen vaatimukset Lääkinnällisten laitteiden direktiivi Lääkinnällisen laitteen laiteluokat Direktiivin asettamat vaatimukset iii

6 5.4 IEC Laadunhallinta Ohjelmistokehitys Riskienhallinta Verifiointi ja validointi Yhteenveto Täydennetty Scrum-malli Mallin valinta ja täydentäminen Yleiskuvaus Analyysivaihe Kehitysvaihe Verifiointi ja validointi Riskienhallinta Yhteenveto Esimerkki Ennen ohjelmistokehitystä pyrähdys Ensimmäisen pyrähdyksen suunnittelupalaveri Pyrähdys Pyrähdyksen katselmointipalaveri Mallin arviointi Arvioinnin periaatteet Arviointi vaatimusten näkökulmasta Arviointi Scrum-mallin näkökulmasta Aikaisempi tutkimus ja mallin haasteet Arvioinnin yhteenveto Yhteenveto 90 Lähteet 93 iv

7 1 Johdanto Lääkintälaitteissa olevien ohjelmistojen määrä ja laajuus ovat kasvaneet viime vuosina paljon [10, s. 3]. Samoin ohjelmistoista on tullut turvallisuuskriittisiä muuttujia lääkinnällisen laitteen käytössä. Tunnetuin tapaus ohjelmistovirheen aiheuttamista potilasvahingoista lienee Therac-25-sädehoitolaitteen tapaturmat. Therac-25:n ohjelmistossa oleva vika aiheutti liian suuren säteilyannoksen hoitojakson aikana, jonka seurauksena viisi ihmistä kuoli ja kuusi sai elinikäisiä vammoja. Onnettomuuksien tutkinnassa viaksi tunnistettiin ohjelmointivirhe, joka olisi voitu estää turvallisella suunnittelulla ja kattavammalla testauksella [85, s. 1-50]. Toinen tunnettu tapahtuma on erään potilastietokantajärjestelmän käyttöliittymän suunnitteluvirhe, jonka seurauksena sekoitettiin kaksi samannimistä potilasta. Virheen vuoksi potilas sai vääriä lääkkeitä ja menehtyi myöhemmin [23]. Ohjelmistojen roolin merkityksen kasvun ja potilasvahinkojen seurauksena ohjelmistojen turvallisuuteen kiinnitetään enemmän huomiota. Laitteet on suunniteltava ja valmistettava siten, että ne eivät vaaranna potilaan turvallisuutta suunnitellussa käyttötarkoituksessa. Ohjelmistojen arviointi tapahtuu tiettyjen turvallisuusja riskipohjaisten standardien mukaan. Standardit asettavat vaatimuksia suunnitteluprosessille, joten turvallisuustekijät on otettava huomioon jo tuotteen kehityksen elinkaaren alussa [16, s. 3-4]. Ohjelmistojen laajuus ja muuttuvat vaatimukset muodostavat suuria riskejä perinteisissä ohjelmistokehitysprosesseissa. Vaatimusmäärittely on harvoin täydellinen sovelluskehityksen alussa ja valmiin ohjelmiston muuttaminen on paljon kalliimpaa kuin muutoksiin varautuminen jo heti kehityksen alussa [65, s. 76]. Ketterät menetelmät ratkaisevat osan perinteisistä ohjelmistokehityksen ongelmista. Lakisääteiset vaatimukset aiheuttavat kuitenkin omat haasteensa ketterien menetelmien käyttöön lääkintälaitteiden kehityksessä. Tunnetut ketterät menetelmät, kuten XP ja Scrum, eivät ota kantaa riskienhallintaan tai verifiointiin ja validointiin ohjelmistokehityksen aikaisina tehtävinä. Tämän työn tutkimustavoitteena on osoittaa kuinka Scrum-mallia voidaan käyttää lääkinnällisen laitteen ohjelmistokehityksessä. Tätä tarkoitusta varten Scrummallia täydennetään tarkennetulla analyysivaiheella, esitellään erillisen riskinhallintaprosessin integraatio malliin sekä määritellään tarkemmin verifiointi- ja validointitoimenpiteet kehityksen eri vaiheissa. Samoin esitetään kuinka ja missä vai- 1

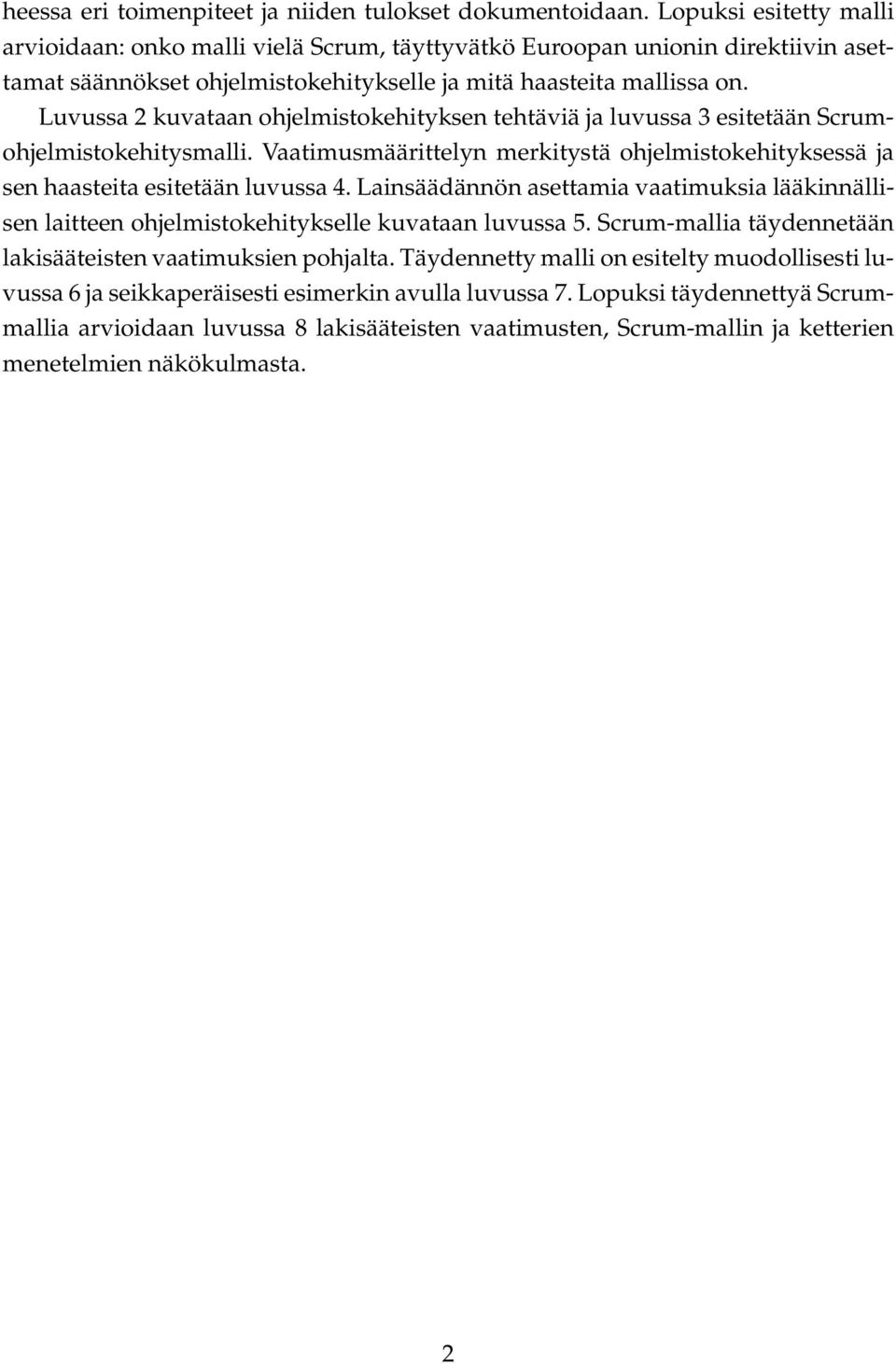

8 heessa eri toimenpiteet ja niiden tulokset dokumentoidaan. Lopuksi esitetty malli arvioidaan: onko malli vielä Scrum, täyttyvätkö Euroopan unionin direktiivin asettamat säännökset ohjelmistokehitykselle ja mitä haasteita mallissa on. Luvussa 2 kuvataan ohjelmistokehityksen tehtäviä ja luvussa 3 esitetään Scrumohjelmistokehitysmalli. Vaatimusmäärittelyn merkitystä ohjelmistokehityksessä ja sen haasteita esitetään luvussa 4. Lainsäädännön asettamia vaatimuksia lääkinnällisen laitteen ohjelmistokehitykselle kuvataan luvussa 5. Scrum-mallia täydennetään lakisääteisten vaatimuksien pohjalta. Täydennetty malli on esitelty muodollisesti luvussa 6 ja seikkaperäisesti esimerkin avulla luvussa 7. Lopuksi täydennettyä Scrummallia arvioidaan luvussa 8 lakisääteisten vaatimusten, Scrum-mallin ja ketterien menetelmien näkökulmasta. 2

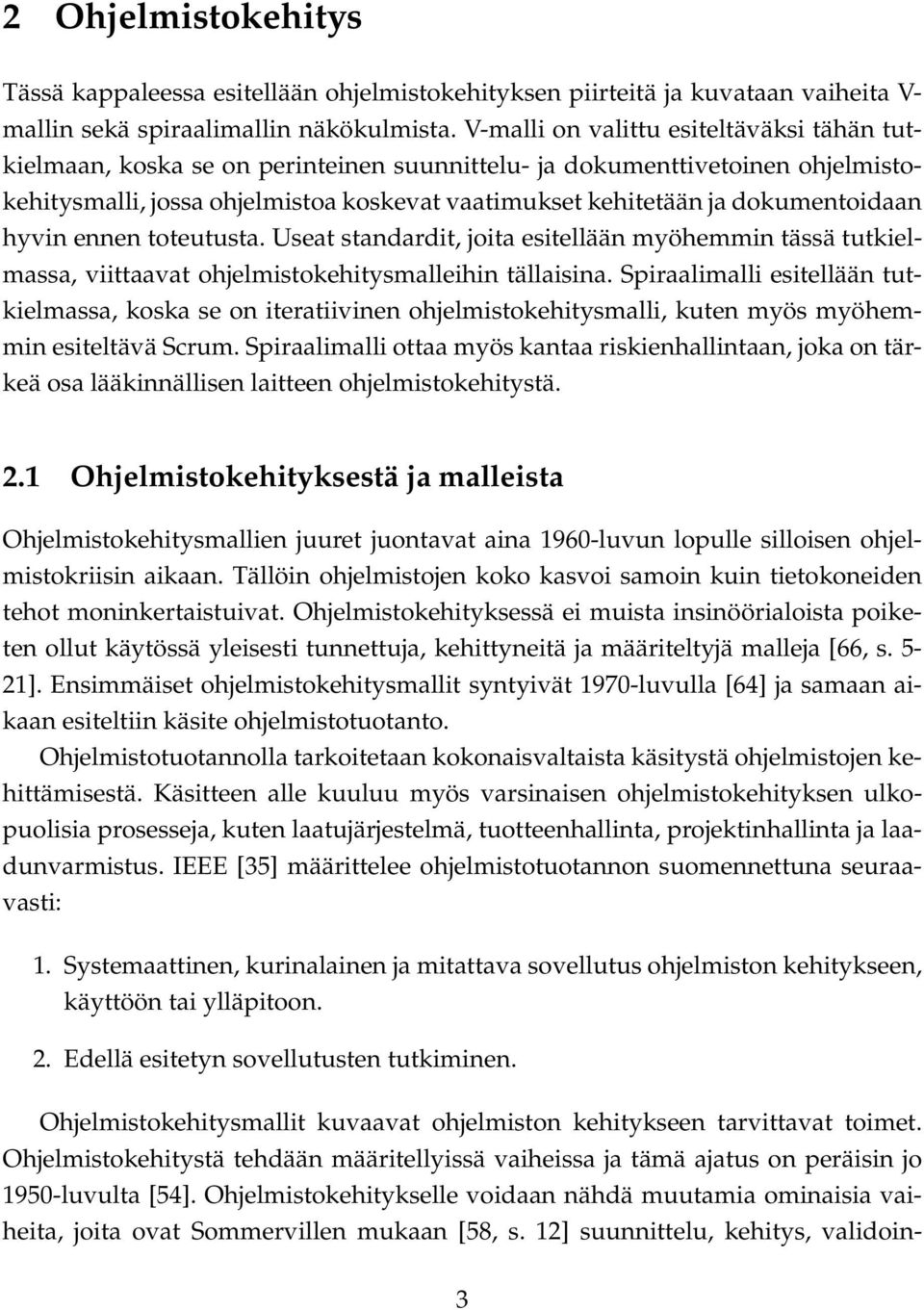

9 2 Ohjelmistokehitys Tässä kappaleessa esitellään ohjelmistokehityksen piirteitä ja kuvataan vaiheita V- mallin sekä spiraalimallin näkökulmista. V-malli on valittu esiteltäväksi tähän tutkielmaan, koska se on perinteinen suunnittelu- ja dokumenttivetoinen ohjelmistokehitysmalli, jossa ohjelmistoa koskevat vaatimukset kehitetään ja dokumentoidaan hyvin ennen toteutusta. Useat standardit, joita esitellään myöhemmin tässä tutkielmassa, viittaavat ohjelmistokehitysmalleihin tällaisina. Spiraalimalli esitellään tutkielmassa, koska se on iteratiivinen ohjelmistokehitysmalli, kuten myös myöhemmin esiteltävä Scrum. Spiraalimalli ottaa myös kantaa riskienhallintaan, joka on tärkeä osa lääkinnällisen laitteen ohjelmistokehitystä. 2.1 Ohjelmistokehityksestä ja malleista Ohjelmistokehitysmallien juuret juontavat aina 1960-luvun lopulle silloisen ohjelmistokriisin aikaan. Tällöin ohjelmistojen koko kasvoi samoin kuin tietokoneiden tehot moninkertaistuivat. Ohjelmistokehityksessä ei muista insinöörialoista poiketen ollut käytössä yleisesti tunnettuja, kehittyneitä ja määriteltyjä malleja [66, s. 5-21]. Ensimmäiset ohjelmistokehitysmallit syntyivät 1970-luvulla [64] ja samaan aikaan esiteltiin käsite ohjelmistotuotanto. Ohjelmistotuotannolla tarkoitetaan kokonaisvaltaista käsitystä ohjelmistojen kehittämisestä. Käsitteen alle kuuluu myös varsinaisen ohjelmistokehityksen ulkopuolisia prosesseja, kuten laatujärjestelmä, tuotteenhallinta, projektinhallinta ja laadunvarmistus. IEEE [35] määrittelee ohjelmistotuotannon suomennettuna seuraavasti: 1. Systemaattinen, kurinalainen ja mitattava sovellutus ohjelmiston kehitykseen, käyttöön tai ylläpitoon. 2. Edellä esitetyn sovellutusten tutkiminen. Ohjelmistokehitysmallit kuvaavat ohjelmiston kehitykseen tarvittavat toimet. Ohjelmistokehitystä tehdään määritellyissä vaiheissa ja tämä ajatus on peräisin jo 1950-luvulta [54]. Ohjelmistokehitykselle voidaan nähdä muutamia ominaisia vaiheita, joita ovat Sommervillen mukaan [58, s. 12] suunnittelu, kehitys, validoin- 3

10 ti ja evoluutio. Evoluutiolla hän tarkoittaa ohjelmiston muuntautumista asiakasvaatimuksia vastaavaksi. Winston Royce kuvaa ohjelmistokehityksen vaiheita, niiden riippuvuuksia ja riskejä 1970-luvulla julkaisemassaan artikkelissa [56]. Paperissa esitellään yhdessä kuvassa kehityksen vaiheet perättäisinä askeleina ja tästä on ajan saatossa syntynyt käsite vesiputousmallista. Todellisuudessa Roycen artikkelissa kuvataan iteratiivista kehitystyötä sen ajan kontekstissa [64, s. 48]. Humphrey ja Kellner esittävät, että prosessimallit ovat projektikohtaisia, mutta ne tarvitsevat tuekseen korkeamman tason kehyksen mallista [57, s. 2]. Kehyksellä määritellään ohjelmistokehityksen vaiheet ja toimet, jotka tukevat kehitystä. Malleja muokataan vain jos kyseinen projekti erityisesti sitä vaatii. He esittävät, että näiden mallien tulee: kuvata kuinka työ oikeasti tehdään, olla esitettynä ymmärrettävässä muodossa ja olla muokattavissa millä tahansa tarkkuustasolla [57, s. 3]. Ohjelmistokehitysmallit voidaan jakaa perinteisiin malleihin ja ketteriin menetelmiin. Perinteisiä malleja on muun muassa spiraali-, protoilu- ja V-malli. Ketteriä menetelmiä ovat puolestaan XP (extreme Programming), Scrum ja DSDM (Dynamic System Development Model). Yksiselitteistä eroa perinteisten mallien ja ketterien menetelmien välille on hankala tehdä [51, s. 8], mutta muutamia oletuksia voidaan tehdä. Perinteiset menetelmät ovat suunnitteluvetoisia toisin kuin ketterät menetelmät, jotka nähdään reaktiivisina. Ketterät menetelmät korostavat ihmisläheisyyttä, yhteistyötä ja ihmisten välistä viestintää. Perinteiset menetelmät puolestaan nojaavat enemmän järjestelmällisyyteen, ohjeistamiseen ja suunnitelmallisuuteen [59, s. 68]. Perinteiset menetelmät olettavat ohjelmistokehityksen ennustettavaksi ja täysin määriteltäviksi, jolloin huolellisella suunnittelulla voidaan saavuttaa projektille määritellyt tavoitteet. Ketterät menetelmät taas olettavat, että muutoksilta ei voida välttyä. Muutoksiin varaudutaan ja niihin reagoidaan nopeasti [59, s. 68]. Boehm kuvaa perinteisten ja ketterien menetelmien suunnitelmallisuuden kirjoa kuvan 2.1 mukaisesti. Äärivasemmalla on kuritonta suunnittelemattomuutta ja oikealla pilkuntarkkaa hallinnointia. Kuva 2.1: Suunnitelmallisuuden kirjo [59, s. 65]. Ketterät menetelmät ovat iteroivia ja inkrementaalisia, kuten myös perinteiseksi malliksi luettava spiraalimalli. Craig Larman ja Vitor Basili toteavat iteratiivisten 4

11 ja inkrementaalisten kehitystapojen historiasta kertovassa artikkelissaan [64] suoraviivaisten dokumenttivetoisten mallien olevan helpommin omaksuttavia, koska ne ovat yksinkertaisia, mitattavia ja niihin viitataan paljon ohjelmistotuotannon kirjallisuudesta. Heidän mielestään idea näistä malleista tulisi hylätä ja onnistuneen ohjelmistokehityksen nimissä suosia iteratiivisia ja inkrementaalisia kehitystapoja. Ohjelmistotuotannon käsitys, erityisesti metriikoiden valvominen, on saanut myöhemmin kritiikkiä Tom DeMarcolta, josta hän kirjoittaa artikkelissa Software engineering: An Idea Whose Time Has Come and Gone? [55]. Samaisessa artikkelissa DeMarco neuvoo lähestymään ohjelmistokehityksen hallinnoimista ketterien menetelmien inkrementaalisesta näkökulmasta. Hän näkee ohjelmistokehityksen kannalta tärkeimpänä tavoitteena muutoksen vallalla olevista käytänteistä. Ohjelmistojen kehitys on DeMarcon mukaan kokeellista. 2.2 V-malli V-malli esitettiin Saksassa ja se on tällä hetkellä vaadittu kehitysmalli kaikissa maan hallituksen IT-hankkeissa [25], [28]. Samainen malli on myös yleisesti käytössä Yhdysvaltojen Department of Defence ja Department of transportation -laitoksilla [26], [27]. Malli on myös kansainvälisesti hyväksytty eri standardoimisorganisaatioiden toimesta ja siihen viitataan eri standardeista kuten ISO/IEC 12207:sta ja ISO 9001:sta [25]. Kuvassa 2.2 on esitetty V-mallin vaiheet. Vaatimusmäärittely alkaa tutkimus- ja selvitystyöllä, minkä aikana arvioidaan eri ratkaisujen taloudellinen, tekninen ja soveltuvuus. Teknisiin toteutuksiin otetaan kantaa vain sen verran, että saadaan yleinen käsitys toteutustavasta. Saatava hyöty ja kustannukset arvioidaan samalla kun tunnistetaan projektiin liittyvät riskit. Tutkimusvaiheessa kehotetaan kartoittamaan muutamia eri toteutustapoja, joista valitaan soveltuvin erikseen määritellyillä mittareilla. Vaiheen tuloksena syntyy dokumentaatio aiheen kontekstista ja ehdotetusta ratkaisusta. Toisessa vaiheessa tunnistetaan ja kuvataan järjestelmän vaatimukset korkealla tasolla ymmärrettävässä muodossa vastaten kysymyksiin kuka, mitä, miksi, missä ja miten järjestelmässä. Vaiheen lähtötietoina on ensimmäisessä vaiheessa kuvattu ratkaisuehdotus. Kaikki osapuolet, joita järjestelmä koskettaa, tunnistetaan ja käyttäjäroolit kuvataan. Jokaisen osapuolen tarpeet kuvataan vaatimuksina, joten jokainen vaatimus kuuluu aina jollekin tai useammalle osapuolelle. Vaiheen tuloksena syntyy toiminnallisuuden kuvaus (engl. Concept of operations). Lopuksi kun järjestelmän korkean tason vaatimuksista on riittävä ymmärrys, tehdään järjestelmän 5

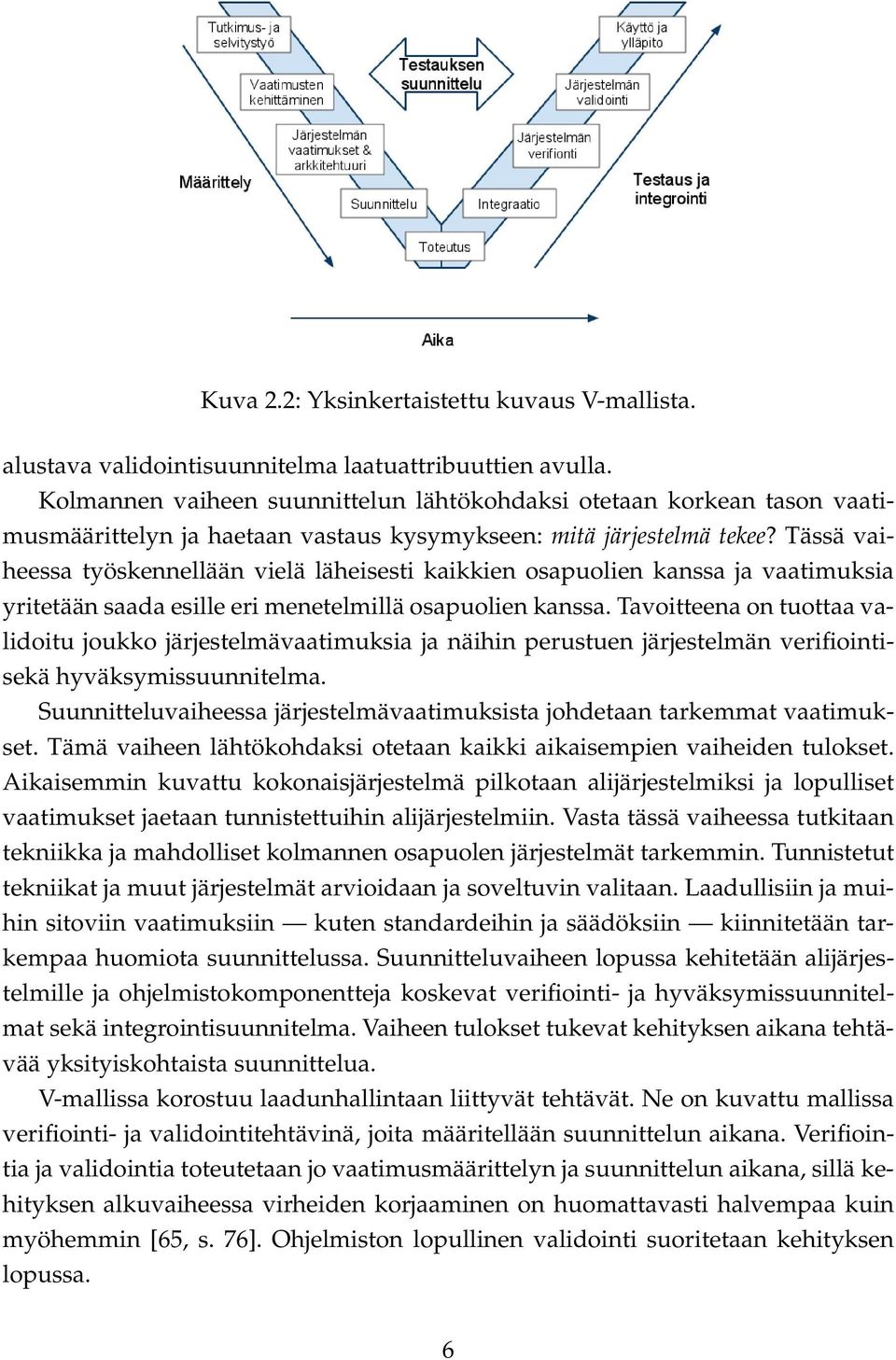

12 Kuva 2.2: Yksinkertaistettu kuvaus V-mallista. alustava validointisuunnitelma laatuattribuuttien avulla. Kolmannen vaiheen suunnittelun lähtökohdaksi otetaan korkean tason vaatimusmäärittelyn ja haetaan vastaus kysymykseen: mitä järjestelmä tekee? Tässä vaiheessa työskennellään vielä läheisesti kaikkien osapuolien kanssa ja vaatimuksia yritetään saada esille eri menetelmillä osapuolien kanssa. Tavoitteena on tuottaa validoitu joukko järjestelmävaatimuksia ja näihin perustuen järjestelmän verifiointisekä hyväksymissuunnitelma. Suunnitteluvaiheessa järjestelmävaatimuksista johdetaan tarkemmat vaatimukset. Tämä vaiheen lähtökohdaksi otetaan kaikki aikaisempien vaiheiden tulokset. Aikaisemmin kuvattu kokonaisjärjestelmä pilkotaan alijärjestelmiksi ja lopulliset vaatimukset jaetaan tunnistettuihin alijärjestelmiin. Vasta tässä vaiheessa tutkitaan tekniikka ja mahdolliset kolmannen osapuolen järjestelmät tarkemmin. Tunnistetut tekniikat ja muut järjestelmät arvioidaan ja soveltuvin valitaan. Laadullisiin ja muihin sitoviin vaatimuksiin kuten standardeihin ja säädöksiin kiinnitetään tarkempaa huomiota suunnittelussa. Suunnitteluvaiheen lopussa kehitetään alijärjestelmille ja ohjelmistokomponentteja koskevat verifiointi- ja hyväksymissuunnitelmat sekä integrointisuunnitelma. Vaiheen tulokset tukevat kehityksen aikana tehtävää yksityiskohtaista suunnittelua. V-mallissa korostuu laadunhallintaan liittyvät tehtävät. Ne on kuvattu mallissa verifiointi- ja validointitehtävinä, joita määritellään suunnittelun aikana. Verifiointia ja validointia toteutetaan jo vaatimusmäärittelyn ja suunnittelun aikana, sillä kehityksen alkuvaiheessa virheiden korjaaminen on huomattavasti halvempaa kuin myöhemmin [65, s. 76]. Ohjelmiston lopullinen validointi suoritetaan kehityksen lopussa. 6

13 V-mallia on moitittu siitä, että se on hyvin paljon samankaltainen kuin vesiputousmalli. Esitetyssä mallissa suunnittelua seuraa toteutus, integraatio ja testaus. Käytännössä V-malli on alakolmiossa iteroiva, joten tarkempaa suunnittelua, kehitystä ja integrointia tehdään useita kertoja ennen kuin järjestelmä on valmis lopulliseen testaukseen. Malliin viitataan testauksessa usein testauksen V-mallina, johtuen eri vaatimusmäärittelyvaiheiden aikana syntyviin alustaviin testaus- ja verifiointisuunnitelmiin. Sinällään esitelty malli ei ole testausmalli. V-malli on luonteeltaan hyvin suunnitelma- ja dokumenttivetoinen ohjelmistokehitysmalli. 2.3 Spiraalimalli Barry Boehm esitteli spiraalimallin artikkelissaan A Spiral Model of Software Development and Enhancement [29] vuonna Spiraalimallissa järjestelmää kehitetään iteratiivisesti tehden protomalleja kehityksen aikana tuotteesta. Ensimmäisten iteraation jälkeen tuote voi olla hyvinkin yksinkertainen jopa pelkkä hahmotelma paperilla. Iteraation jälkeen edellisen iteraation tuotos arvioidaan, jonka pohjalta aloitetaan seuraava iteraatio. Mallia käytettäessä ohjelmisto valmistuu inkrementaalisten julkaisujen myötä. Spiraalimallin yksi tärkeimmistä piirteistä on sen riskivetoisuus (engl. risk-driven) [67, s. 3]. Malli on esitetty kuvassa 2.3 ja sen vaiheet ovat 1. Vaatimusmäärittely 2. Alustava suunnittelu ja riskianalyysi 3. Toteutus ja testaus 4. Seuraavan iteraation suunnittelu Vaatimusmäärittelyvaiheessa järjestelmän vaatimukset tunnistetaan tarkasti tulevan iteraation osalta. Tässä vaiheessa käytetään haastatteluita tai muita esillesaamistekniikoita kaikkien eri osapuolien kanssa. Myös vaihtoehtoiset toteutustavat ja rajoitteet tunnistetaan. Seuraavaksi arvioidaan eri toteutusvaihtoehtojen soveltuvuus rajoitteiden ja vaatimusten suhteen. Eri vaihtoehdoille tunnistetaan riskejä, jotka saattavat johtaa projektin epäonnistumiseen. Riskien lähteiden tunnistamiseksi voidaan käyttää simulointia, tutkia vastaavanlaisia projekteja tai haastatella käyttäjiä. Malli ehdottaa prototyypin tekemistä, koska se on suhteellisen riskitön ja halpa tapa kuvata osaa tulevasta järjestelmästä. Prototyypin toteutuksen ja testauksen 7

14 Kuva 2.3: Spiraalimalli. jälkeen viimeisenä vaiheena tehty iteraatio ja sen tuloksena syntynyt prototyyppi tai muu tuotos arvioidaan. Arvion jälkeen määritellään seuraavan iteraation vaatimukset, suunnitellaan ja toteutetaan seuraava inkrementti ohjelmistosta. Spiraalimalli määrittelee melko löyhästi kuinka ja millä tarkkuustasolla vaatimukset kuvataan ensimmäisen iteraation aikana. Boehm kirjoittaa alkuperäisessä artikkelissa mallin tulevan yhdenvertaiseksi malliksi (perinteisten) mallien kanssa, kun järjestelmän vaatimukset ovat vakaita, eivätkä muutu kehityksen aikana. Malli ei ota kantaa kuinka kauan yksi iteraatio kestää tai kuinka monta iteraatiota tarvitaan valmiin ohjelmiston kehittämiseen. Boehmin artikkelin aikana toteutetussa projektissa ensimmäiseen iteraatioon käytettiin kaksi miestyökuukautta ja toiseen jopa 12 miestyökuukautta. Toisaalta Boehm kirjoittaa mallin tarjoavan riskivetoisuutensa vuoksi sisäisesti työkalun vaatimusten analyysiin, suunnitteluun ja testaukseen käytettävän ajan estimoimiseen. Spiraalimallia voi pitää realistisena lähtökohtana suurten tietojärjestelmien kehittämiseen riskivetoisuutensa vuoksi [66, s. 38]. Riskit ovat tunnistettavissa ohjelmiston kehityksen aikana ja mikäli jokin riski todetaan liian suureksi, voidaan kehitys lakkauttaa tai vaatimuksia muuttaa vielä ennen kuin on projekti ylittää sille asetetut resurssit tai rajoitteet. 8

15 Mallin ymmärtämisessä ja käytössä on ollut haasteita. Spiraalimalli on ymmärretty vain sarjaksi peräkkäisiä vesiputousmalleja, joissa jokainen vaihe on suoritettava eikä vaiheiden välillä ole kytköstä edelliseen [67, s. 3]. Mallia on myöhemmin paranneltu ja vaiheita on tarkennettu. Boehmin WinWin-spiraalimallissa on perinteisen mallin lisäksi määritelty tarkemmin käyttäjien ja osapuolten odotusten huomiointi 1 ja iteraatioiden edistystä seuraavia näkymiä [68, s. 34]. 2.4 Yhteenveto Ohjelmistojen kehityksen tavoite on saada aikaiseksi tuote, joka täyttää asiakkaan odotukset sitä kohtaan. Mallit ja menetelmät antavat tekemiseen työkaluja ja auttavat hahmottamaan kehityksen aikaisia asioita. On kuitenkin muistettava, että ohjelmiston tekee edelleen ihminen. Mallit ovat vain opastamassa tekemistä. Pressman vertaa luovaa ohjelmistosuunnittelijaa maalaajaan, joka nauttii jokaisesta pensselin vedosta yhtä paljon kuin valmiista taulusta [66, s. 47]. Ohjelmistokehitysmallien tulisi suoda suunnittelijalle vapaus nauttia työstään. Huono malli johtaa helposti kelvottomaan lopputulokseen. 1 Jokaisen osapuolen välillä yritetään löytää win-win tilanne, mistä myös mallin nimi tulee. 9

16 3 Scrum Scrum on ketterä ohjelmistokehitysmalli, joka kuvaa verrattain vähän tehtäviä ja rooleja. Ketterien menetelmien arvot on kirjattu Agile Manifestossa [19]. Agile Manifeston esittelivät mm. sellaisten metodologien kuten Extreme Programming, Scrum ja Feature Driven Development puolestapuhujat. Agile manifeston sisältö suomennettuna on seuraava: Me etsimme parempia keinoja ohjelmistojen kehittämiseen tekemällä sitä itse ja auttamalla siinä muita. Tässä työssämme olemme päätyneet arvostamaan: Yksilöitä ja vuorovaikutusta enemmän kuin prosesseja ja työkaluja toimivaa sovellusta enemmän kuin kokonaisvaltaista dokumentaatiota asiakasyhteistyötä enemmän kuin sopimusneuvotteluita ja muutokseen reagoimista enemmän kuin suunnitelman noudattamista. Vaikka oikeallakin puolella on arvoa, me arvostamme vasemmalla olevia asioita enemmän. 3.1 Yleiskuvaus Scrum-termi on otettu rugbystä, jossa se tarkoittaa pelin aloitusryhmitystä. Kirjallisuudessa termi esiteltiin tiettävästi ensimmäisen kerran Hirotaka Takeuchin ja Ikujiro Nonakan vuonna 1986 julkaisemassa artikkelissa ja sillä kuvataan Japanissa käytettyä tuotekehitysprosessia, joka on nopea, joustava ja itseohjautuva [8, s. 1]. Ken Schwaber esitteli tässä tutkielmassa kuvatun Scrum-mallin artikkelissa SCRUM Development Process vuonna 1995 [9]. Scrum on iteratiivinen ja inkrementaalinen ohjelmistokehitysmalli kuten aikaisemmin esitelty spiraalimalli. Iteratiivisten vaiheiden tueksi Scrum määrittelee toimintatapoja ja rooleja. Iteraatioita kutsutaan Scrum-mallissa pyrähdyksiksi (sprint) [9, s. 10] ja ne ovat viikon tai korkeintaan neljän viikon mittaisia [9, s. 14]. Jokaisen pyrähdyksen tavoitteena on julkaista toimiva ohjelmisto niillä ominaisuuksilla, jotka valittiin toteutettaviksi [8, s. 30]. Pyrähdykset seuraavat toisiaan kunnes ohjelmisto päätetään julkaista käytettävissä olevien resurssien tai toteutettujen asiakas- 10

17 vaatimuksien perusteella [9, s. 14]. Kuvassa 3.1 on esitetty mallin kannalta olennaisimmat asiat. Scrum-mallin tärkein osa on pyrähdys, jonka aikana kehitys tapahtuu. Tätä edeltää palaveri, jossa valitaan kyseisen pyrähdyksen aikana toteutettavat vaatimukset. Scrum-mallin toteuttava tekijä on tiimi, jota opastaa ja valvoo Scrum-mestari (Scrum Master). Pyrähdystä edeltävässä palaverissa tuotteen omistaja (Product owner), Scrum-mestari ja tiimi sekä mahdolliset muut osapuolet kokoontuvat ja valitsevat seuraavan pyrähdyksen aikana toteutettavat vaatimukset. Tiimillä on palaverissa tärkeä osa tiimi ja tuotteen omistaja valitsevat yhdessä sellaiset ominaisuudet, jotka on mahdollista toteuttaa pyrähdyksen aikana. Pyrähdykselle asetetaan tavoite ja tiimi sitoutuu tähän. Pyrähdyksen aikana tiimi suorittaa kehitystyön itsenäisesti, eikä sovittuun pyrähdykseen lisätä uusia tehtäviä. Yleensä jokaisen pyrähdyksen tavoitteena on saada asiakkaalle jotain näkyvää ja toimivaa [8, s. 30]. Kehitystyön alussa toiminnallisuus voi olla ja usein onkin todella yksinkertaista. Tarkoitus on kuitenkin sitouttaa tuotteen tilaaja kehitykseen mukaan ja näin ollen saada jatkuvaa palautetta. Tällä tavoin varmistetaan, että tehdään oikeaa asiaa ja pienennetään perinteisiä ohjelmistokehityksen riskejä. Kuva 3.1: Scrum [36, s. 5]. Pyrähdyksen aikana tiimi suunnittele, toteuttaa ja testaa ohjelmiston. Tiimi kommunikoi keskenään päivittäisissä Scrum-tapaamisissa, joiden tarkoituksena on varmistaa, että jokainen tiimin jäsen pääsee ilmaisemaan työn kulustaan ja mahdollisista ongelmistaan [8, s. 40]. Yleensä tässä tapaamisessa seurataan myös pyrähdyksen pysymistä aikataulussa. Jokaisen pyrähdyksen jälkeen on uusi tapaaminen, jossa esitellään saavutetut tulokset. Scrum-mallissa kehotetaan pitämään tuotteen omistajalle ja muille mahdollisille osapuolille demonstraatio tehdystä ohjelmistosta kehitysympäristössä. Tämän demonstraation aikana paikalla olevat voivat antaa 11

18 palautetta ja kehitysideoita. Jokaisen pyrähdyksen jälkeen pidetään myös palaveri tiimin ja Scrum-mestarin kesken. Palaverin tarkoitus on seurata, parantaa ja mahdollisesti muuttaa prosessia. Tämä on yksi tärkeimmistä palavereista Scrum-mallin toiminnan kannalta. 3.2 Mallin vaiheet Ken Schwaber jakaa Scrum-mallin kolmeen vaiheeseen vuonna 1995 julkaistussa SCRUM Development Process -artikkelissa. Vaiheet ovat: alustus (pre-game), kehitys (game) ja viimeistely (post-game) [9, s. 12]. Muissa julkaisuissa tätä vaihejakoa ei korosteta yhtä paljon vaan niissä keskitytään enemmän kehitysvaiheeseen ja sitä tukeviin tehtäviin. Vaihejako ja niiden tehtävät on esitetty kuvassa 3.2. Kuva 3.2: Mallin vaiheet [9, s. 10, 12]. Alustusvaihe koostuu kahdesta tehtävästä: suunnittelusta ja järjestelmän arkkitehtuurin kuvaamisesta. Suunnittelun aikana kehitetään tuotteen työlista niin kattavasti kuin mahdollista. Työlistan perusteella arvioidaan julkaisuaikataulu ja mahdolliset osajulkaisut määritellään sekä arvioidaan tarvittavat resurssit. Samoin arvioidaan riskit ja sopivat riskikontrollit otetaan käyttöön [9, s. 13]. Riskienhallintaa ei tarkemmin määritellä ja riskit koskevat projektiriskejä. Arkkitehtuuri ja korkean tason suunnittelu tehdään tuotteen työlistan pohjalta. Arkkitehtuuri arvioidaan ja siinä otetaan huomioon mahdolliset haasteet. 12

19 Kehitysvaihe on Scrum-mallin iteratiivinen vaihe. Kehitys koostuu pienemmistä vaiheista, jotka ovat pyrähdyksien suunnittelu- ja katselmointipalaverit, tiimin katselmoinnit ja itse pyrähdykset. Pyrähdyksiä suoritetaan kunnes ohjelmisto todetaan valmiiksi julkaistavaksi. Vaatimusten muuttuminen on oletettua ja muutosta pyritään hallitsemaan pyrähdysten aikana Scrum-käytäntöjen avulla. Ongelmia tai muutoksia hallitaan esimerkiksi päivittämällä työlistaa jokaisen pyrähdyksen välillä tai muuttamalla julkaisuja. Viimeistelyvaiheeseen siirrytään kun ohjelmisto on todettu valmiiksi julkaistavaksi, joko toteutettujen asiakasvaatimusten perusteella tai resurssien puitteissa. Uusia ominaisuuksia ei enää toteuteta. Vaiheessa tehdään julkaisun vaatimat työt kuten viimeiset integraatiot, järjestelmän julkaisutestaus ja kirjoitetaan ohjelmistoon liittyvä dokumentaatio. 3.3 Roolit Scrum-mallin rooleista on käytetty termiä The Chicken and the Pig [8, s. 42], [13], mutta tämä jaottelu on saanut myöhemmin arvostelua kohteekseen [12]. Nimitys on seurausta siitä, kuinka roolit ovat eriarvoisia sen suhteen millä tavoin ne sitoutuvat kehitysprosessiin. Possuroolit, eli roolit, jotka sitoutuvat täysin projektiin ja ovat vastuussa tuloksista: Tuotteen omistaja (Product owner) on henkilö, joka edustaa projektissa asiakasta. Hänen vastuullaan on tuote, tuotteen työlistan ylläpito ja hän vastaa siitä, että projektissä tehdään oikeita asioita. Scrum-mestari (Scrum Master) hallitsee Scrumia ja vastaa siitä, että tiimi pääsee työskentelemään estoitta. Scrum-mestari ei ole tiimin johtaja tai projektipäällikkö, mutta hänen vastuullaan on varmistaa, että Scrumia käytetään, kuten sitä on tarkoitettu. Scrum-mestari on avainasemassa mallin toiminnan kannalta. Hän järjestää palaverit, opettaa Scrum-mallin toimintatavan tuotteen omistajalle sekä toimii yhteyshenkilönä asiakkaan ja tiimin välillä. Tämä ei kuitenkaan tarkoita sitä, ettei asiakas voisi olla suoraan yhteydessä tiimin jäseniin. Tiimi koostuu useammasta henkilöstä, useimmiten kahdesta yhdeksään henkeä. Tiimin vastuulla on toimittaa ohjelmisto aikataulussa. Tiimi koostuu useista osaajista, jotta ohjelmisto saadaan kehitettyä. Tiimin sisällä ei usein ole 13

20 jakoa erikseen testaajien, käyttöliittymäsuunnittelijoiden tai muiden erikoisosaamisen mukaan vaan tiimi jakaa tehtäviä yhteisesti. Tiimit ovat itsestään organisoituvia. Tiimi saa itse päättää kuinka valitut ominaisuudet tehdään. Tiimit pysyvät samana pyrähdysten aikana, mutta pyrähdysten välissä tiimin henkilöitä voi vaihtaa - vaihtamisella on tosin vaikutusta tiimin tuottavuuteen. Kanaroolit, eli roolit, jotka opastavat projektia ja kuulevat projektin etenemisestä: Asiakkaat, toimittajat ja kauppiaat muodostavat ohjelmiston tarpeen ja näin mahdollistavat ohjelmistokehityksen. Tämä sidosryhmä ei ota kantaa ohjelmiston kehitykseen muussa vaiheessa kuin pyrähdyksien vaihdon yhteydessä. Johto mahdollistaa ohjelmistokehityksen yhtiössä. 3.4 Tapaamiset Julkaisusuunnittelupalaveri (Release planning meeting). Projektin alussa tehdään julkaisusuunnitelma ja asetetaan yhteiset päämäärät. Tarkoituksena on saada aikaan yhteisymmärrys tuotteesta ja tuotteen tärkeimmistä ominaisuuksista, joita julkaistava tai julkaistavat versiot sisältävät. Yleensä yrityksillä on jo tapa tehdä julkaisusuunnitelma, jossa lukitaan tärkeitä ominaisuuksia ja päivämääriä. Scrum-mallin ja ketterien menetelmien kannalta tämä saattaa olla haastavaa, koska vaatimusmäärittely ja prioriteetit muuttuvat jatkuvasti. Julkaisusuunnitelman tarkoitus onkin Scrum-mallissa saada priorisoitua tärkeät ominaisuudet ja toiminnallisuudet sen hetkisestä työlistasta. Tämän avulla tuotteen kehityksen edistymistä voidaan seurata. Päivittäinen tapaaminen (Daily Scrum). Tiimit tapaavat päivittäin viidentoista minuutin ajan. Tämä tapaaminen tapahtuu aina samassa paikassa, samaan aikaan ja silloin vastataan lyhyesti kolmeen kysymykseen: Mitä olen tehnyt viimeksi? Mitä aion tehdä ennen seuraavaa tapaamista? Mikä hidastaa minua? Tarkoituksena on parantaa tiimin välistä tiedonkulkua, välttää turhia palavereja ja huomata sekä poistaa häiriöitä pyrähdyksen aikana. Tapaamisen järjestäminen on Scrum-mestarin vastuulla ja hän valvoo, että tapaaminen pysyy ajallaan ja ettei tapaamisen asiasisältö rönsyile. Tapaamisen aikana äänessä saa olla vain tiimi. Usein tapaamisen aikana tarkastetaan onko pyrähdys aikataulussa. Tällöin päivitetään pyrähdyksen työkaaviota (sprint burndown). Pyrähdyksen katselmointipalaveri (Sprint review meeting). Tämä tapaaminen pidetään jokaisen pyrähdyksen lopussa. Tällöin tarkistetaan pyrähdyksen tulokset. 14

21 Tapaamisessa ovat paikalla tiimi, Scrum-mestari, tuotteen omistajat ja muut asianomaiset. Tiimi esittää, mitä tehtiin, mitä ei tehty ja saavutettiinko pyrähdyksen tavoite. Tapaamisessa näytetään tehty ohjelmisto oikeassa ajoympäristössä usein suoraan kehityskoneella [8, s. 30]. Tapaamisen aikana tiimi vastaa ohjelmistoa koskeviin kysymyksiin. Tapaamisen tarkoituksena on esittää saavutetut tulokset ja kerätä tietoa seuraavaan pyrähdyksen suunnittelupalaveriin. Pyrähdyksen suunnittelupalaveri (Sprint planning meeting). Tämä tapaaminen jakautuu kahteen osaan. Ensiksi vastataan kysymykseen mitä ja seuraavaksi miten. Tapaamisessa sovitaan seuraavan pyrähdyksen tavoitteet. Siihen saavat osallistua kaikki. Tuotteen omistaja esittää tuotteen työlistasta (product backlog) vaatimukset, jotka on priorisoitu aikaisemmin. Tiimi vastaa siitä, että pyrähdykseen valittu työmäärä on tehtävissä sovitussa aikataulussa. Kun sopivat toiminnallisuudet on löydetty, valitaan ne uuteen pyrähdykseen, josta muodostuu pyrähdyksen työlista (sprint backlog). Pyrähdyksen työlistan koko on riippuvainen tiimistä ja ainoastaan tiimi voi päättää kuinka paljon tehtäviä jokaiseen pyrähdykseen voidaan valita. Pyrähdyksen työlistan perusteella pyrähdykselle tehdään tavoite. Tämä tavoite opastaa tiimiä ja antaa tiimille hieman vapautta tekemisessä. Ongelmatilanteessa voidaan tarkistaa pyrähdyksen tavoite ja priorisoida tekemisiä tavoitteen suhteen. Samoin tämä on kysymys, johon vastataan pyrähdyksen katselmointitapaamisen aikana: Saavutettiinko tavoite? Kun pyrähdykselle on valittu tavoite ja toteuttavat ominaisuudet, alkaa tiimi suunnitella kyseistä pyrähdystä. Valitut ominaisuudet pilkotaan pienemmiksi tehtäviksi. Tehtävät yritetään jakaa toisistaan riippumattomiksi ja korkeintaan yhden päivän mittaisiksi. Tehtävät ovat konkreettisia asioita, joita jokainen tiimin jäsen tekee pyrähdyksen aikana. Tuotteen omistaja on yleensä paikalla palaverin toisessa osassa, jossa tiimi pilkkoo pyrähdyksen tehtävät pienemmiksi tehtäviksi. Tällöin häneltä voidaan kysyä tarkentavia kysymyksiä liittyen tehtäviin ominaisuuksiin. Jälkitarkastelu (Sprint retrospective). Jokaisen pyrähdyksen jälkeen pidetään palaveri, johon osallistuu tiimi ja Scrum-mestari. Tarkoituksena on parantaa prosessia. Palaverin aikana vastataan kysymyksiin: mikä meni hyvin ja missä on parannettavaa? Palaverin tuloksena syntyy konkreettisia asioita, joita kokeillaan seuraavan pyrähdyksen aikana. 15

22 3.5 Scrum-mallin työkalut Tuotteen työlista (Product backlog) on tuotteen vaatimusmäärittely. Tuotteen omistaja ylläpitää dokumenttia, halliten sen sisältöä, saatavuutta ja priorisointia. Tiimi tekee tehtävien työmäärän arvionnin. Dokumentti elää jatkuvasti: sen sisältö muokkautuu, vaatimuksia lisätään tai poistetaan ja prioriteetit muuttuvat. Vaatimukset on järjestetty prioriteettien mukaan. Tähän dokumenttiin on listattu kaikki tarpeelliset ominaisuudet, jotka täytyy toteuttaa, jotta ohjelmisto voidaan onnistuneesti julkaista. Se on lista toiminnallisuuksista, ominaisuuksista, parannuksista ja muista tarpeista. Pyrähdyksen työlista (Sprint backlog) sisältää pyrähdykseen valitut toiminnallisuudet, jotka on poimittu tuotteen työlistasta pyrähdyksen suunnittelupalaverin aikana. Julkaisun työkaavio (Release burndown) on graafi, jonka avulla seurataan tuotteen aikataulussa pysymistä. Pyrähdyksen työkaavio (Sprint burndown) on graafi, jonka avulla seurataan pyrähdyksen aikataulussa pysymistä. 3.6 Yhteenveto Scrum on iteratiivinen ja inkrementaalinen ohjelmistokehityksen projektinhallintamalli. Se lähestyy ohjelmistokehitystä empiirisestä näkökulmasta ja soveltaa ideoita teollisuuden prosessikontrolliteorioista [8, s. 1-2]. Mallin tavoitteena on pitää ohjelmistokehitys joustavana, mukautuvana ja tuottavana. Scrum ei määrittele suoraan ohjelmistokehitystekniikoita, vaan keskittyy siihen, kuinka tiimin tulisi toimia muuttuvassa kehitysympäristössä [51, s. 27]. Mallilla on muutamia tunnusomaisia piirteitä, kuten Schwaberin esittämät [9, s. 17] ominaisuudet: Joustava julkaisu julkaisun sisältö määräytyy ympäristön mukaan. Ympäristö koostuu julkaistavaa tuotetta koskevista rajoitteista, kuten kohdealustasta, standardeista tai resursseista. Joustava aikataulu julkaisu saattaa tapahtua aikaisemmin kuin suunniteltiin. Pienet tiimi jokaisessa tiimissä on maksimissaan kuusi henkeä ja yhdessä projektissa voi olla useampi tiimi. 16

23 Toistuvat katselmoinnit tiimin edistymistä seurataan päivittäin ja pyrähdyksittäin. Jokaiseen katselmointiin toimitetaan toimiva ohjelmiston palanen. Yhteistyö projektilta odotetaan sisäistä ja ulkoista yhteistyötä. Hernik Kniberg puolestaan esittää Scrum-mallin tärkeimmiksi toiminnoiksi pyrähdyksen suunnittelupalaverin ja jälkitarkastelut [53, s. 77]. Näiden lisäksi Kniberg esittää [52] Scrum-mallin peruselementeiksi tuotteen ja pyrähdyksen työlistat, aikarajatut pyrähdykset, selkeästi määritellyt Scrum-roolit, ohjelmiston esittämisen oikeassa ajoympäristössä sekä selkeästi määritellyn valmiuskriteerin (Definition of Done). Ohjelmistokehitysmallista tulee Scrum kun edellä esitetyt ominaisuudet täyttyvät. 17

24 4 Vaatimusmäärittely ja vaatimustenhallinta Vaatimusmäärittely on nostettu erilliseksi luvuksi tässä tutkielmassa johtuen sen tärkeästä roolista lääkinnällisen laitteen ohjelmistokehityksessä. Tämän vaiheen aikana tunnistetaan ja analysoidaan ohjelmistoa koskevat lait ja säännökset, jotka ohjaavat ja osaltaan rajoittavat lääkinnällisen laitteen ohjelmistokehitystä [11, s. 9-12]. Tutkimusten mukaan puutteelliset vaatimukset ja käyttäjien huono sitoutuminen projektiin ovat merkittävimpiä tekijöitä projektien epäonnistumisessa [61], [62, s ]. Vaatimusmäärittely on haasteellista, koska ohjelmistot ovat kompleksisia, käyttäjä ei välttämättä osaa ilmaista odotuksiaan ja ohjelmiston käsitys on käyttäjille abstrakti. Puutteellisten vaatimusten, parhaiden käytänteiden epäkypsyyden ja uuden teknologian johdosta ohjelmistokehitys on luonteeltaan tutkimustyötä, jonka seurauksena kehitys toimii suunnitteluna. Näiden ongelmien myötä muutokset vaatimuksiin ovat väistämättömiä [60, s. 8-12]. Onnistunutta vaatimusmäärittelyä ja vaatimustenhallintaa voidaan näin ollen pitää ohjelmistokehitysprojektin onnistumisen näkökulmasta kriittisimpänä toimintona. 4.1 Esitutkimus Esitutkimus on prosessi, jonka avulla tunnistetaan esitettyyn projektiin liittyvät ongelmat ja mahdollisuudet. Vaihe edeltää varsinaista teknistä vaatimusmäärittelyä ja projektin aloitusta [69, s. 185]. Esitutkimuksessa tunnistetaan onko projekti toteuttamiskelpoinen ja kuvataan projektia koskevat rajoitteet, riskit ja kustannukset. Tutkimuksen avuksi on erilaisia analyysitekniikoita, kuten SWOT (Strengths, Weaknesses, Opportunities, Threats) [70], PEST (Political, Economic, Social, and Technological Analysis) ja TELOS (Technology and System, Economic, Legal, Operational, Schedule) [69, s. 186]. TELOS-analyysi kattaa seuraavat alueet: Teknologian ja järjestelmän soveltuvuus -analyysi käsittelee onko projektille sopivaa teknologiaa olemassa ja osataanko sitä soveltaa. Analyysin tuloksena esitellään mitä teknologiaa voidaan soveltaa ja mitä vaatimuksia tämä asettaa projektin läpiviennille. Taloudellinen soveltuvuus -analyysissa arvioidaan esitetyn projektin kustan- 18

25 nukset ja hyödyt esitettyihin resursseihin, liiketoimimahdollisuuksiin ja ratkaisuihin perustuen. Lainmukaisuus-analyysi tutkii koskeeko projektin sovellusta jokin lainsäädäntö. Projektia koskevia säännöksiä ja lakeja voi esiintyä eri maiden lainsäädännössä tai organisaation omissa ohjeissa. Tunnistetut säännökset kirjataan ja niiden vaikutus projektiin arvioidaan. Erityisesti lääkinnällisten laitteiden kehityksessä on tärkeätä tunnistaa laitetta koskevat lainsäädäntö ja määräykset projektin alkuvaiheessa, ennen tarkempaa toiminnallisuuden määrittelyä [11, s. 9]. Toiminnallisuuden soveltuvuus -analyysissä arvioidaan kuinka hyvin esitetty projekti soveltuu aiottuun käyttötarkoitukseen. Näkökulmaksi otetaan aikaisemmin määritelty ongelma, jonka projektin tuotos ratkaisee ja mikä rahallinen tai muu mitattava hyöty toiminnallisuudella saavutetaan. Aikataulutus-analyysissä arvioidaan millä aikataululla projekti viedään läpi ja onko aikatauluarvio realistinen resursseihin tai muihin rajoittaviin tekijöihin nähden. Aikatauluanalyysin perusteella säädetään aikataulua ja resursseja kunnes ne realistisesti mahdollistavat projektin. Edellä esitetyt analyysimetodit ovat laadullisia tapoja tutkia projektin ominaisuuksia ja haasteita. Niitä voidaan pitää luonteeltaan aivoriihimäisinä ja niiden onnistunut käyttö edellyttää asiantuntijuutta. Wiegersin mukaan tämän vaiheen tärkeimmät ohjaavat tekijät ovat tuotteen visio ja liiketoiminnan vaatimukset, jonka perusteella projektin laajuus, konteksti ja rajoitteet tunnistetaan. [34, l. 5]. Esitutkimuksen tuloksena syntyy toteutettavalle projektille arvokasta lisätietoa, jota voidaan käyttää suunnittelun apuna. Erityisesti vaatimusmäärittely hyötyy vaiheen tuloksista ja ne voidaan sellaisenaan ottaa vaatimusmäärittelyn esitiedoiksi. 4.2 Vaatimusmäärittely Vaatimusmäärittely on ohjelmistokehityksen vaihe, jonka aikana pyritään kokoamaan kaikki ohjelmistoa sekä mahdollisia ulkoisia komponentteja koskevat vaatimukset. Vaatimukset ovat erityisesti monimutkaisissa järjestelmissä lähtöisin useista eri lähteistä [63, s ]. Yleistetysti vaatimusmäärittelyvaiheen tuotoksena syntyy dokumentoitua tietoa järjestelmän odotetusta toiminnallisuudesta, mikä toimii suunnittelun lähtökohtana. 19

26 Vaatimustenhallinta liittyy hyvin tiukasti vaatimusmäärittelyyn. Vaatimustenhallinnalla tarkoitetaan prosessia, jonka avulla seurataan vaatimusten tiloja ja tuodaan muutoksia jo hyväksyttyyn vaatimusmäärittelyyn. Vaatimuksiin liittyvät tehtävät on esitelty kuvassa 4.1. Kuva 4.1: Vaatimuksiin liittyvät aiheet [34]. Vaatimus on määritelty IEEE:n ohjelmistotuotannon sanastossa [35] suomennettuna seuraavasti: 1. Edellytys tai kyky, joka ratkaisee ongelman tai saavuttaa tavoitteen, jonka käyttäjä tarvitsee. 2. Edellytys tai kyky, jonka järjestelmän tai järjestelmän osan täytyy täyttää, jotta määritellyn sopimuksen, standardin tai jonkin muun virallisesti määritellyn dokumentin edellytys toteutuu. 3. Dokumentoitu esitys edellä mainituista. Ohjelmistovaatimukselle voidaan esittää laatuattribuutteja, eli laatua kuvaavia ominaisuuksia. Wiegers esittää kirjassaan Software requirements [34] vaatimukselle seuraavia laatuattribuutteja: Täydellinen: Vaatimuksessa täytyy olla täysin kuvattu haluttu toiminnallisuus. Siinä on oltava kaikki tarpeellinen tieto, jotta haluttu ominaisuus voidaan suunnitella ja toteuttaa. Oikea: Vaatimuksen täytyy kuvata tarkasti haluttu toiminnallisuus oikeellisuus on osoitettavasti vaatimuksen lähteestä. Mikäli lähteen ja vaatimuksen välillä on ristiriita, on vaatimus väärä. 20

27 Toteuttamiskelpoinen: Vaatimus tulee voida toteuttaa järjestelmän tai ympäristön rajoitteiden puitteissa. Tarpeellinen: Vaatimuksen tulee kuvata järjestelmän kyky, jonka käyttäjä tai ulkoinen rajapinta vaatii. Priorisoitu: Vaatimuksella tulee olla oma yksilöity prioriteetti, jonka mukaan vaatimusten toteuttamistarve voidaan todeta. Yksiselitteinen: Vaatimuksen tulee olla tulkittavissa aina samalla tavalla. Tämä on luonnollisella kielellä vaikeaa. Vaatimus tulee kirjoittaa yksinkertaisesti, käyttäen kohdealueen sanastoa. Testattava: Vaatimus tulee olla osoitettavissa oikein toteutetuksi (verifioitavissa) testeillä. Koko vaatimusmäärittelydokumentaatiolle Wiegers esittää seuraavia arvoja: Täydellinen: Vaatimuksia tai tietoa ei saa puuttua. Johdonmukainen: Johdonmukaiset vaatimukset eivät ole ristiriidassa toistensa kanssa. Muokattava: Dokumenttia tulee voida muokata ja muutoshistoriaa on ylläpidettävä. Jäljitettävä: Vaatimukset tulee olla jäljitettävissä vaatimuksen lähteeseen, toteutukseen ja testaukseen. Mike Mannion ja Barry Keepence esittävät laadukkaiden ohjelmistovaatimusten kuvaamiseksi SMART-muistisääntöä [71]. Muistisäännön mukaiset vaatimukset ovat täsmällisiä (specific), mitattavia (measurable), saavutettavissa olevia (attainable), toteutettavia (realisable) ja jäljitettäviä (traceable). Edellä esitetyt vaatimusten laatuattribuutit kuvaavat enemmän vaatimuksen esitystapaa kuin sen sisältöä. Esitetyistä laatuattribuuteista täydellisyys, tarpeellisuus ja oikeellisuus esittävät vaatimuksen sisällön laadukkuutta. Näiden todentamista voidaan pitää vaikeimpana erityisesti täydellisyyttä on vaikea todistaa oikeaksi [34]. Vaatimuksia ja odotuksia järjestelmään voi kohdistua useilta eri osapuolilta (engl. stakeholders). Osapuolia ovat kaikki, joita kehitettävä järjestelmä jollain tavoin koskee. Tällaisia ovat esimerkiksi loppukäyttäjät eri rooleineen, ulkoiset järjestelmät, ylläpitäjät, yrityksen johto ja viranomaiset. Kehitettävän tuotteen vaatimuksiin voi 21

28 myös vaikuttaa eri säädökset ja lait. Erityisesti viimeksi mainitut vaikuttavat lääkinnällisten laitteiden ohjelmistokehitykseen. Wiegersin kuvaamia vaatimusmäärittelyvaiheen tehtäviä on esitetty kuvassa 4.1. Vaiheet kohdistuvat vaatimusten löytämiseen, analysointiin ja esittämiseen. Vaiheet ovat lyhyesti esiteltynä seuraavanlaiset: Vaatimusten esillesaaminen (engl. elicitation) on vaihe, jonka aikana eri lähteistä kootaan odotukset järjestelmää kohtaan. Tähän vaiheeseen on erilaisia tekniikoita, kuten haastattelut, työnkulun ja vastaavien järjestelmien dokumentaation tutkimista sekä järjestelmän kohderyhmän työtehtävien tutkiminen. Analyysi on vaihe jonka aikana kerätyt vaatimukset arvioidaan tarkemmin. Vaatimukselle voidaan antaa esimerkiksi arvo, asettaa alustavia prioriteetteja ja etsiä mahdolliset riippuvuudet eri vaatimusten suhteen. Neuvottelu käydään kaikkien niiden osapuolien kanssa, joita vaatimukset koskevat. Neuvottelulle on tarve kun vaatimuksille asetetaan tarkat prioriteetit ja selvitetään ongelmia vaatimuksissa. Erilaisia ongelmia voivat olla päällekkäisyydet tai ristiriidat. Neuvottelun tarkoituksena on saada yksimielisyys siitä, että vaatimukset ovat silloisella ymmärryksellä oikeita ja toteutuskelpoisia. Dokumentointi on prosessi, joka määrittää yhteisen muodon vaatimusten ja vaatimuksiin liittyvien tietojen dokumentointiin. Verifiointi ja validointi on vaatimusmäärittelyvaiheessa prosessi, joka varmistaa, että vaatimukset eivät ole ristiriidassa eri osapuolien kanssa tai keskenään. Validoinnilla tarkistetaan myös, että vaatimukset, joita koskee jokin standardi tai säännös, ovat oikein. Tällainen vaatimus voi olla esimerkiksi lääkinnällisessä laitteessa sykkeen mittaaminen. Tällöin validoinnilla varmistetaan, että vaatimuksessa esitellyt parametrit ja olettamukset ovat oikein lääketieteellisestä näkökulmasta. 4.3 Vaatimusten kirjaaminen Usein vaatimukset kirjataan vaatimusmäärittelydokumentaatioon käyttäen luonnollista kieltä. Wiegers esittää, että vaatimukset voidaan dokumentoida jäsenneltynä luonnollisilla kielillä, graafisilla malleilla tai formaaleilla matemaattisesti tarkoilla loogisilla kirjoitustavoilla [34, l. 10]. Vaatimuksille hän esittää eri tasoja, kuten liiketoiminnan ja käyttäjien odotukset järjestelmää kohtaan sekä toiminnalliset ja laadulliset vaatimukset. Käyttäjien odotuksia voidaan kuvata käyttötapauksina (use case) tai käyttäjätarinoina (user story). Käyttötapaukset ovat yleinen tapa ja de facto standardi ohjelmistovaatimusten analysoinnissa ja määrittelyssä [44]. Käyttötapauksilla kuvataan toimijan (ac- 22

29 tor) ja järjestelmän (system) välinen interaktio. Tavoitteena on kuvata kuinka järjestelmän avulla saavutetaan tietty päämäärä tai tehdään tehtävä [34, l. 8]. Käyttötapauksien vahvuus on se, että niiden avulla voidaan kuvata järjestelmän toimintaa ilman, että tarkempaa suunnittelua on tehty. Käyttötapaukset eivät ota kantaa siihen kuinka järjestelmä tehdään, vaan ne kuvaavat käyttäjien odotuksia järjestelmää kohtaan. Käyttötapauksia voidaan myös kuvata graafisesti tietovuo- tai UMLaktiviteettikaavioilla. Wiegers esittää käyttötapauksien koostuvan seuraavista osista: ID: Yksikäsitteinen tunnistetieto. Nimi: Käyttötapauksen nimi muodossa verbi + objekti, esimerkiksi jättää tilaus. Kuvaus: Lyhyt kuvaus käyttötapauksesta luonnollisella kielellä. Ennakkoehdot: Ehdot, joiden on oltava tosia ennen käyttötapausta. Jälkiehdot: Ehdot, joiden on oltava tosia käyttötapauksen jälkeen. Reitti: Numeroitu lista toiminnoista, joilla ennakkoehdoista päädytään jälkiehtoihin. Poikkeavat reitit: Normaalista reitistä poikkeava lista toiminnoista, joilla saavutetaan jälkiehdot. Poikkeukset: Toimintojen aikana tapahtuvat poikkeukset tai vikatilanteet ja niiden käsittely. Käyttäjätarinat ovat ketterissä menetelmissä yleinen tapa kirjata käyttäjän odotuksia järjestelmää kohtaan [72, s. 3]. Käyttäjätarina koostuu toimijasta, toiminnosta ja kohteesta [72, s. 4]. Cohn laajentaa tätä esitystapaa vielä toiminnon hyödyllä. Käyttäjätarina kirjataan muodossa: roolina haluan, että jotain, jotta hyöty. Yksi käyttäjätarina voisi siis olla esimerkiksi: Opiskelijana haluan, että voin osallistua tenttiin Korpista, jotta minun ei tarvitse lähettää tenttikuorta. Tarinan lisäksi kirjataan myös vaatimuksen koko ja prioriteetti. Vaikka käyttötapaukset ja käyttäjätarinat kuvaavat järjestelmään kohdistuvia toiminnallisia odotuksia, ne eivät sellaisenaan ole riittävän tarkkoja kuvaamaan teknisiä toiminnallisia vaatimuksia [34, l. 8]. IEEE:n standardi 830 esittää toiminnallisten vaatimusten kirjaamiseksi seuraavaa muotoa: Järjestelmän pitää... [77, s. 17]. Esimerkiksi suorituskykyvaatimus kirjattaisiin seuraavasti: 95 % tapahtumista pitää 23

30 prosessoida alle 1 sekunnissa. Wiegers ehdottaa käyttämään toimijana tunnistettua käyttäjäroolia, kuten esimerkiksi: Ostajan pitää hyväksyä tilaus erillisestä näkymästä. Näin kirjatuissa vaatimuksissa on selkeä toiminto, parametrit ja odotettava tulos. Näiden tietojen pohjalta vaatimukselle voidaan kirjoittaa kattava testi. 4.4 Lakien ja säännösten huomioiminen vaatimusmäärittelyssä Vaatimusmäärittelijät, kehittäjät ja auditoijat kohtaavat kaksi haastetta lainmukaisuuden täyttämisessä ja tarkistamisessa: järjestelmää koskevien säännösten tunnistaminen ja niiden täyttäminen. Myös muiden osapuolien erityisesti järjestelmän tilaajien tulee ymmärtää säännökset, jotka koskevat järjestelmää. Heidän tulee osata vastata kysymyksiin, mikä on sallittua ja mikä ei [31]. Lain tai säännöksen huomiointi ja sen täyttäminen (engl. compliance) etenee seuraavalla tavalla: Tunnista järjestelmää koskevat säännökset, tunnista vaatimukset järjestelmälle ja vastaa määriteltyihin kyselyihin lainmukaisuuden testaamiseksi. Vaatimusmäärittelyn alussa järjestelmää koskevien lakien ja säännösten tunnistaminen on avainroolissa lääkinnällisen laitteen ohjelmistokehityksessä [32]. Vaatimusten tunnistamisessa nousee esiin usein jokin säännös, josta viitataan taas toiseen säännökseen. Näiden eri säännösten välillä voi olla käytössään aivan toinen sanasto ja käsitteistö. Tällöin tulkinta ja tarkempi analysointi tulevat isoksi osaa vaatimusmäärittelyä [31]. Eri lakien ja säännösten viittauksien löytämiseksi avuksi voi käyttää erilaisia dokumentteja, joissa viitteet on merkitty. Näin voidaan tutkia onko kaikki oleelliset viittaukset käyty läpi. Säännökset ja lakitekstit ovat useissa maissa laitettu kaikkien saataville Internet-palveluihin, joten pääsy lakiteksteihin on entistä helpompaa. Lait ja säännökset ovat hyvin rakenteellisia ja hierarkkisia tekstejä. Niiden tulkinta on usein vaikeata. Tämän vuoksi useisiin säännöksiin on tehty opaskirjoja, siitä kuinka lakia tulee tulkita. Esimerkiksi USA:n Department of Health and Human Services julkaisee ohjeistuksia kuinka otetaan käyttöön HIPAA Security Rule (Health Insurance Portability and Accountability Act) -säännös. Suomessa hieman vastaavaa työtä tekee VTT (Valtion teknillinen tutkimuskeskus), joka on tehnyt useita julkaisuja lääkintälaitedirektiivin vaikutuksesta lääkintälaitteiden kehitykseen, niin ohjelmistokehityksen kuin koko organisaation kannalta. 24

31 Säännösten ymmärtämiseen on esitetty monia eri tapoja [31], [32], [33], jotka ovat periaatteeltaan samoja kuin ohjelmistoa koskevien vaatimusten esittäminen muussa kuin luonnollisissa kielissä. Yksi tapa on muuttaa esitys formaaliin muotoon. Formaali muoto vaatii lukijaltaan ymmärryksen esitystavasta ja ei ole näin sopiva kaikille osapuolille. Samoin tutkimuksissa on havaittu, että formaalilla tavalla esittäminen johtaa joskus yksikäsitteisesti vääriin tulkintoihin [31]. Yksi tapa on purkaa säännös, tulkita se ja kirjoittaa siitä taulukko viittauksineen. Travis D. Breaux ja kumppanit esittävät seuraavanlaisen esimerkin tutkimuksessaan [33] ja sama purettuna ehdotetulla tavalla on esitelty taulukossa 4.1: Säännös (d): Kun kuva esittää ohjelman osaa, esitetty tieto täytyy myös olla saatavilla tekstinä. Sana täytyy (engl. must) tarkoittaa sitä, että vaatimus on pakollinen. Toimintolause olla saatavilla tarkoittaa sitä toimintoa, joka täytyy tehdä, eli tehdä saataville. T eksti Ominaisuus Arvo (d) Edellytys Kun... kuva esittää ohjelman osaa (d) Kohde Tieto, jota kuva esittää (d) Toiminto Tehdä saataville (d) Tapa Teksti Taulukko 4.1: Esimerkki säännöksen purkamisesta. Lainmukaisuuden tarkistamisen voi tehdä erilaisilla tarkistuslistoilla, joita lainmukaisuuden auditoijat käyttävät. Lääkinnällisten laitteiden osalta tarkistuksen tekee niin sanottu ilmoitettu laitos (notified body), jollainen on suomessa VTT [10]. Listoissa on esitetty säännösten vaatimat kohdat, jotka tulee osoittaa täytetyiksi dokumentaatiolla. Viittaukset tulevat siis järjestelmän suunnittelu-, vaatimusmäärittelyja testausdokumentaatioon. Viittaukset voi tehdä molempiin suuntiin, mikä osaltaan parantaa jäljitettävyyttä ja ymmärrettävyyttä [31]. Tällöin jokaisessa vaatimuksessa on viite suunnitteluun ja testaukseen sekä jokaisessa suunnittelu- ja testausdokumentista on viite vaatimuksiin. Kevyempi tapa on merkitä viitteet suunnittelusta vaatimuksiin vain järjestelmän kannalta kriittisimmistä osista. Viitteiden ylläpitämisen vuoksi jäljitettävyyden ja vaatimustenhallinnan rooli järjestelmän elinkaaren aikana on merkittävä. Lääkinnällisten laitteiden vaatimusmäärittelyssä otetaan suunnittelun lähtötietovaatimuksiksi aiotun markkina-alueen säännökset. Tämän vaatimus tulee 25

32 ISO 13485:sta. Mikäli järjestelmä aiotaan tuoda usealle markkina-alueelle, tulee ottaa huomioon siis kaikkien alueiden viranomaisvaatimukset. Tämä entisestään lisää säännösten tulkitsemista ja analysointia vaatimusmäärittelyvaiheessa [16], [15, s.9-16]. Lääkinnällisiä laitteita koskee EU:n alueella lääkinnällisten laitteiden direktiivi ja joukko standardeja, joihin säännös löyhästi viittaa. Lääkinnällisten laitteiden direktiivi pyrkii näin ollen harmonisoimaan käytänteet korkealla tasolla koko Euroopan alueella. Direktiivin asettamista vaatimuksista on kerrottu tarkemmin kappaleessa 5. Pöyhönen ja Hukki esittävät raportissa Riskitietoisen ohjelmiston vaatimusmäärittelyprosessin kehittäminen, että hyvä vaatimusmäärittely edellyttää määritellyn vaatimusmäärittelyprosessin lisäksi riskienhallinnan ja suunnittelukatselmoinnit, joita tehdään jo vaatimusmäärittelyn aikana [11, s. 9]. Tunnistetuille vaatimuksille tehdään riskianalyysi ja vaatimukset voidaan määritellä kriittisyyden mukaan. He korostavat vaatimusmäärittelyn aikaisen riskianalyysin vaativan kokemusperäistä tietoa järjestelmästä ja sen ympäristöstä. Tällöin erilaisten asiantuntijoiden käyttö jo riskianalyysin varhaisessa vaiheessa on suositeltavaa. Erityispiirteenä lääkinnällisten laitteiden suunnittelussa on riskienhallinnan, verifiointi- ja validointisuunnitelmien sekä alustavan riskianalyysin aloittaminen jo vaatimusmäärittelyvaiheessa [15, s. 9], [11, s. 15]. Lääkinnällisen ohjelmistoa sisältävän järjestelmän arviointi tapahtuu sen vaatimusmäärittely-, suunnittelu- ja testausdokumenteista [15]. Erityisesti jäljitettävyys vaatimuksesta lähteeseen, toteutukseen ja verifiointiin on osoitettava järjestelmän arvioinnissa [15, s. 24], [16]. Lait ja säännökset eivät siis vaikuta pelkästään ohjelmiston ominaisuuksiin vaan koko tuotteen suunnitteluun, kehitykseen ja kehitystä tukeviin prosesseihin. 4.5 Vaatimustenhallinnan keskeiset toimet Vaatimustenhallinta on prosessi, jonka avulla seurataan vaatimuksia ja tuodaan hallitusti muutoksia ohjelmistokehitykseen aktiivisen kehityksen tai ylläpidon aikana. Ymmärrys tehtävästä ohjelmistosta, ympäristöstä ja rajoitteista tarkentuu ohjelmistokehityksen aikana, eivätkä alussa tunnistetut vaatimukset ole aina oikeita tai täydellisiä. Vaatimukset muuttuvat, vanhoja poistuu ja uusia vaatimuksia ilmestyy kesken ohjelmistokehityksen ja ne pitää tuoda ohjelmistokehitykseen hallitulla tavalla. Muutos on luonnollista, eikä sitä pidetä huonona asiana [34, s. 328], [73]. Vaatimustenhallinnan keskeiset toimet on esitetty kuvassa 4.1 ja ne ovat: muutostenhallinta, versiohallinta, tilahallinta ja jäljitettävyys. Tärkein toimi projektin aikana on määritellä itse vaatimustenhallintaprosessi. Vaatimustenhallinnan voi näh- 26

33 dä kattotoimena [63, s. 6], johon kuuluu vaatimusten tilojen ja muutosten seuranta sekä eri tuoteperheiden hallinta. Vaatimustenhallinnan tulisi kuvata kuinka eri vaatimustenhallinnan tehtävät toteutetaan ja mitä työkaluja tehtävien kanssa voidaan käyttää. Muutosten tuominen ei ole pelkästään dokumenttien hallintaa, vaan sen vaikutus kattaa koko järjestelmän. Uusi vaatimus tai muutos käsitellään samoin kuin alkuperäiset vaatimukset ja näiden tehtävien lisäksi otetaan huomioon nykyiset vaatimukset sekä toteutus. Ehdotetut muutokset voidaan arvioida nykyistä toteutusta vasten, eli arvioidaan suunnitellun arkkitehtuurin ehdoin, kuinka vaatimus voidaan toteuttaa ja mikä sen hinta on. Muutostenhallinta kuvaa kuinka uudet ja muuttuneet vaatimukset tuodaan projektiin. Wiegers esittää muutostenhallinnalle kuvan 4.2 kaltaista prosessia. Kuva 4.2: Vaatimuksen muutostenhallinta [34, s. 355]. Muunnospyyntöjä tulisi esittää yhtenäistä kanavaa pitkin, jotta niiden vaikutus voidaan arvioida ennen kuin muutokselle tehdään muita toimenpiteitä. Tällä ta- 27

34 valla pyyntöjä saadaan karsittua ja niiden vaikutuksesta tiedetään enemmän ennen kuin varsinaisesta muutosta toteutetaan [74, s. 82]. Muutostenhallinnan kautta esitettävät muutospyynnöt voivat tulla useilta eri rooleilta, kuten yksittäisiltä käyttäjiltä, markkinoinnista tai muulta tuotteeseen liittyvältä osapuolelta. Arvioinnissa otetaan huomioon muutospyynnön vaikutuksen laajuus ohjelmistoon, kustannukset, hyödyllisyys ja riskit. Arvioinnin jälkeen muutospyyntö joko hylätään tai hyväksytään. Hyväksymisperusteina voidaan käyttää uuden vaatimuksen toteutuksen kustannus-hyötysuhteen laskemista. Jotkin vaatimukset voivat olla kustannuksiltaan ja vaikutuksiltaan niin merkityksettömiä ettei niitä tarvitse erikseen varmistaa. Nämä muutokset voidaan toteuttaa Wiegersin mukaan kevyemmin ja ohittaa varmistusvaihe kokonaan. Varmentamisessa tarkistetaan, että muutos on viety ohjelmistoon siten, kuin se oli alun perin esitetty muunnospyynnössä. Samoin varmistutaan siitä, ettei vaatimus ole ristiriidassa ohjelmiston muuhun toiminnallisuuteen tai rajoitteisiin nähden. Versiohallinnan tehtävänä on ylläpitää vaatimusten ja ohjelmistoversioiden versionumeroita. Tarkoituksena on estää eri versioiden ja vanhentuneen tiedon aiheuttamat ongelmat sekä mahdollistaa jäljitettävyys. Versiohallinta on käytännössä versionumerointia yksilöllisellä tunnisteella ja muutoshistorian ylläpitoa. Muutoshistoriasta täytyy Wiegersin [34, s ] mukaan käydä ilmi, mitä on muutettu, milloin on muutettu, kuka on muuttanut ja miksi on muuttanut. Versiohallinnan tehtäviin voidaan myös nähdä vaatimusten ja muiden versiohallinnan alaisuuteen kuuluvien dokumenttien jakelu määritellystä paikasta oikeille henkilöille. Tilahallinnalla tarkoitetaan vaatimusten tilan kuvaamista. Wiegers ehdottaa yksittäisen vaatimuksen tilan kuvaamiseksi joukkoa valmiiksi määriteltyjä tiloja valmiusprosenttien sijaan. Valmiusasteen kuvaaminen prosentuaalisesti on hankalaa ja ne usein johtavat vääriin arvioihin. Vaatimusten tiloiksi voidaan esittää esimerkiksi Ehdotettu, Poistettu, Ei aloitettu, Aloitettu, Toteutettu ja Valmis. Uusille tai muuttuneille vaatimuksille asetaan tilaksi Ehdotettu, joka analyysin jälkeen asetetaan Ei aloitettu tilaan. Vaatimuksen tila asetetaan Aloitetuksi, kun kyseistä vaatimusta toteutetaan. Toteutettu vaatimus voidaan merkitään valmiiksi, kun kaikki osapuolet toteavat vaatimuksen valmiiksi. Vaatimuksen Valmis-tilan edellytyksenä voidaan myös pitää vaatimukselle suoritettavien verifiointi- ja validointitehtävien läpäisyä. Kaikkia vaatimuksia ei välttämättä aina toteuteta. Wiegersin mukaan poistetut vaatimukset kannattaa kuitenkin säilyttää jatkoa varten ja poistetuista vaatimuksista kirjataan hylkäämisen syy [34, s. 323]. Tilojen muutokset kirjataan ylös versionhallinnan määrittelemällä tavalla, jotta jäljitettävyys säilyy ohjelmiston eri versioihin. Jäljitettävyys esitettiin aikaisemmin hyvän ohjelmistovaatimuksen laatuattribuu- 28

35 tiksi. Jäljitettävyyden ylläpito kuvataan usein vaatimustenhallinnan tehtävänä ja tarkoitus on ylläpitää vaatimuksista viitteet niiden lähteisiin ja suunnitteludokumentaatioon [71], [34, s. 354]. Tämän avulla muutosten vaikuttavuuden arvioinnissa voidaan käyttää hyväksi jäljitettävyyden tarjoamia linkkejä eri suunnittelu- ja määrittelydokumentteihin. Muutospyyntöjen yhteydessä tutkitaan viitteiden avulla vaikuttaako kyseinen vaatimus mahdollisesti toisiin vaatimuksiin ja mihin tuotteen osiin muutokset kohdistuvat toteutuksessa. 4.6 Vaatimusmäärittely ja vaatimustenhallinta eri malleissa Luvussa 2 jaettiin ohjelmistokehitysmallit kahteen luokkaan: perinteisiin ja ketteriin menetelmiin. Perinteiset mallit ovat luonteeltaan suunnitelma- ja dokumenttivetoisia kun ketterät menetelmät puolestaan korostavat ihmisten kommunikaatiota. Vaatimusmäärittely ja vaatimustenhallinta ovat puolestaan osa perinteistä ohjelmistotuotantoa. Sen metodeihin kuuluu vaatimusten tunnistamista, analysointia, dokumentointia ja validointia, mistä johtuen sitä pidetään raskaana prosessina. Ketterät menetelmät nähdään usein epäyhteensopivina edellä kuvatun raskaahkon vaatimusmäärittelyn ja vaatimustenhallinnan kanssa [75]. Aikaisemmin esitellyssä V-mallissa on suoraan kuvattu mallin ensimmäiseksi vaiheeksi tutkimis- ja selvitystyö, jota voidaan pitää samankaltaisena kuin tässä luvussa esiteltyä esitutkimusta. Toisena vaiheena on vaatimusten kehittäminen, jossa voidaan käyttää suoraan esiteltyjä vaatimusmäärittelyn työkaluja. V-malli ei ota kantaa muuttuviin vaatimuksiin, joten sen rinnalle on esiteltävä vaatimustenhallinta omana prosessina tai muulla tavoin varauduttava muutoksiin. Spiraalimallissa iteraatiot alkavat vaatimusmäärittelyllä. Malli ei ota kantaa kuinka tarkasti tai kuinka kauan vaatimusmäärittelyä tehdään. Spiraalimallin kehottama prototyyppien teko ja riskienhallinta iteraatioiden eri vaiheissa auttavat ymmärtämään ohjelmistosta enemmän, joten ensimmäinen iteraatio voidaan sellaisenaan käyttää kokonaan vaatimusmäärittelyyn. Muutoksiin spiraalimallissa on varauduttu sen iteratiivisella luonteella vaatimusmäärittelyä tehdään aina iteraatioiden alussa. Varsinaista tapaa kirjata ja etsiä vaatimuksia ei malli esitä, joten ei ole mitään estettä tehdä vaatimusmäärittelyä ja vaatimustenhallintaa tässä luvussa kuvatuin metodein. Ketteristä menetelmistä Scrum esiteltiin luvussa 3. Siinä vaatimusmäärittelydokumentaatio on tuotteen työlista, joka kehitetään alustusvaiheessa. Scrum ei määrittele millä tavoin ensimmäinen versio työlistasta kehitetään, joten sen apuna voidaan hyvin käyttää perinteisiä vaatimusmäärittelyn tehtäviä. Tuotteen työlista on 29

36 kuitenkin luonteeltaan erilainen kuin tässä kuvatun vaatimusmäärittelyn ja vaatimustenhallinnan vaatimusmäärittelydokumentaatio. Tuotteen työlistaa voidaan pitää vaillinaisena tai elävänä, koska siinä olevia vaatimuksia voidaan muokata, lisätä ja poistaa [75]. Vaatimustenhallinta on osa Scrumia; vaatimuksia voidaan muokata täysin vapaasti tuotteen työlistasta. Ainoastaan pyrähdyksen työlista on lukittu muutoksilta. Pyrähdyksen katselmointipalaveria voidaan verrata vaatimusten esillesaamiseen, koska siinä esitetään kehiteteillä olevasta ohjelmistosta uudet toiminnallisuudet ja kerätään käyttäjiltä uusia vaatimuksia. Corey Ladas esittää Lean-ajattelutavan mukaisessa Scrumban-mallissa vaatimusten kuvaamista käyttötapauksina (use case) [76, s. 27]. Scrumban ja kanban-järjestelmät eroavat vaatimusmäärittelyn esityön osalta muista malleista. Siinä vaatimuksia kerätään vain niin paljon kuin on tarpeen ja mallit ovat luonteeltaan imuohjattuja järjestelmiä 1 (pull system) [30, s. viii]. Täydellistä vaatimusdokumentaatiota ei yritetä saavuttaa. Yhdeksi periaatteeksi Ladas esittääkin: Älä tee enemmän määrittelyjä kuin voit ohjelmoida. Tärkein ominaisuus on tuottaa ohjelmiston tilaajalle mahdollisimman nopeasti arvoa [76, s. 27]. Nämä periaatteet eivät kuitenkaan sulje pois kaikkea vaatimusmäärittelystä opittua. Esillesaamistekniikat, varmistukset ja tarpeen tullen jäljitettävyyden ylläpito ovat vielä mahdollisia näissä malleissa. Ketterät menetelmät eivät estä vaatimusmäärittelyn ja vaatimustenhallinnan vaiheiden käyttöä. Niitä voidaan käyttää mallikohtaisesti soveltuvin osin. Vaatimusmäärittelyä tai vaatimustenhallintaa ei välttämättä nähdä omana prosessinaan ketterien ohjelmistokehitysmallien rinnalla, vaan niiden toimintoja on itse mallin vaiheiden ja tehtävien sisällä [75]. 4.7 Yhteenveto Vaatimusmäärittelyn aikana tunnistetaan ohjelmistoa koskevat vaatimukset ja rajoitteet. Vaatimustenhallinnan menetelmillä ohjataan hallitusti muutosten tuonti sekä pidetään yllä laadukasta vaatimusmäärittelydokumentaatiota. Vaatimusmäärittelyvaihe on erityisen kriittinen lääkinnällisten laitteiden ohjelmistokehityksessä, koska se on vaihe, jossa tunnistetaan laitetta koskevat lait ja säännökset. Säännökset asettavat rajoitteita ja vaatimuksia ohjelmistokehitykselle, suunnittelulle ja kehitystä tukeville prosesseille. Säännösten tunnistamista voidaan pitää vaatimusmäärittelyn tärkeimpänä toimena lääkinnällisen laitteen onnistuneen ohjelmistokehityksen kannalta. 1 Imuohjattu tarkoittaa, sitä että, tehdään mitä asiakas tarvitsee silloin ja vain silloin kun hän sitä tarvitsee. 30

37 5 Lääkinnällisen laitteen ohjelmistokehityksen vaatimukset Tässä kappaleessa määritellään lääkinnällinen laite, esitellään siihen liittyvää lainsäädäntöä sekä tunnistetaan laitetta ja sen koskevat säännökset ja olennaisimmat harmonisoidut standardit. Näistä esitellään tarkemmin lääkinnällisen laitteen ohjelmistokehitystä koskevia vaatimuksia. Lääkinnällinen laite on virallisesti määritelty eri maiden lainsäädäntöön. Euroopan parlamentti ja neuvosto määrittelee sen seuraavasti direktiivin 93/42/ETY [1] artiklassa yksi kohdassa kaksi: Tässä direktiivissä tarkoitetaan lääkinnällisellä laitteella kaikkia instrumentteja, laitteistoja, välineitä, materiaaleja tai muita tarvikkeita, joita käytetään joko yksinään tai yhdistelminä, sekä niiden asianmukaiseen toimintaan tarvittavia ohjelmistoja, joita valmistaja on tarkoittanut käytettäviksi ihmisten: sairauden diagnosointiin, ehkäisyyn, tarkkailuun, hoitoon tai lievitykseen, vamman tai vajavuuden diagnosointiin, tarkkailuun, hoitoon, lievitykseen tai kompensointiin, anatomian tai fysiologisen toiminnon tutkimiseen, korvaamiseen tai muunteluun, hedelmöitymisen säätelyyn. Yhdysvaltojen FDA (Food and Drug Administration) määrittelee lääkinnällisen laitteen seuraavasti [21, s. 7]: Laite, instrumentti, kone tai jokin muu työkalu, jota käytetään vamman tai sairauden ehkäisyyn, diagnosointiin, hoitoon tai näiden toimenpiteiden apuna. Teollisuudessa termillä lääkinnällinen laite tarkoitetaan tuotetta, jonka on FDA tai muu viranomainen tunnistanut laitteeksi lääkinnälliseen tarkoitukseen. Lääkinnälliseksi laitteeksi voidaan siis ymmärtää mikä tahansa laite, ohjelmisto tai ohjelmistoa sisältävä laite, jonka avulla ihmisen terveydentilaa valvotaan tai 31

38 parannetaan. Tämän tutkielman kannalta olennaisinta on, että myös pelkkä ohjelmisto voidaan käsittää lääkinnälliseksi laitteeksi. Lääkinnälliseksi laitteeksi luettavia ohjelmistoja ovat esimerkiksi potilaan terveydentilaa valvovat ohjelmistot, hoidon suunnitteluun ja lääkeannosten koon määrittelyyn suunnitellut ohjelmistot sekä sähköiset potilas- ja lääketietokannat [21, s. 6]. 5.1 Lääkinnällisten laitteiden direktiivi Lääkinnällisen laitteen myyntiä ja kehitystä valvotaan sen markkina-alueen viranomaisten toimesta, jossa kyseistä tuotetta aiotaan myydä. ETA-sopimuksen määrittelemällä Euroopan talousalueella on voimassa EU:n säännökset, Yhdysvalloissa maan terveysministeriön (FDA) ohjeet ja Kiinassa myytävät tuotteet tarvitsevat CCC-sertifioinnin ja maan viranomaisten hyväksynnän [16], [21, s. 9-11], [15, s. 12]. Tässä tutkielmassa keskitytään terveydenhuollon laitteita ja tarvikkeita koskevaan EU-direktiiviin lääkinnällisistä laitteista (Medical devices directive) [1]. Direktiivin säännösten ja määräysten mukaan terveydenhuollon laitteet on suunniteltava ja valmistettava siten, että ne eivät vaaranna potilaan terveyden tilaa eivätkä vaaranna yhdenkään osapuolen turvallisuutta. Direktiivi koskee myös laitteissa olevan ohjelmiston suunnittelua ja toteuttamista [10]. Euroopan unionin direktiivi koskien lääkinnällisiä laitteita on alun perin säädetty kesäkuussa 1993 [1], jonka jälkeen sitä on muokattu viimeksi vuonna 1997 [2]. Tämän muutoksen seurauksena lääkinnällisen laitteen käsitys kattaa laajemmin ohjelmistot. Direktiivissä esitettiin huomiotavaksi ohjelmistojen kohdalta mm. seuraavia asioita: (6) On tarpeen selventää, että ohjelmisto yksinään on lääkinnällinen laite, jos ohjelmiston valmistaja on tarkoittanut sen käytettäväksi nimenomaan yhteen tai useampaan lääkinnällisen laitteen määritelmässä esitettyyn lääketieteelliseen tarkoitukseen. Yleisiin tarkoituksiin tarkoitettu ohjelmisto ei ole lääkinnällinen laite, kun sitä käytetään terveydenhoidon alalla. (20) Koska ohjelmistojen merkitys kasvaa koko ajan lääkinnällisten laitteiden alalla sekä itsenäisinä yksiköinä että osana laitteita, olennaisena vaatimuksena olisi oltava parhaiden käytäntöjen mukainen ohjelmiston validointi. Näiden perustelujen myötä lisättiin tai muokattiin ohjelmistokehityksen kannalta seuraavat olennaiset asiat: Luokittelusääntöihin (direktiivin liite IX) lisättiin määritelmä, jossa pelkkä ohjelmisto luokitellaan aktiiviseksi laitteeksi: Itsenäistä ohjelmistoa pidetään aktiivisena lääkinnällisenä laitteena. Tämä merkintä nostaa automaattisesti ohjelmistoa 32

39 sisältävän laitteen riskiluokkaa ja tulee siten ottaa huomioon suunnittelussa. Oleellisesti muuttuva vaatimus on direktiivissä liitteessä I, kohta 12.1a: Kun on kyse laitteista, jotka sisältävät ohjelmiston tai jotka ovat erillisiä lääketieteellisiä ohjelmistoja, ohjelmisto on validoitava parhaiden käytäntöjen mukaisesti ottaen huomioon kehityskaareen, riskinhallintaan, validointiin ja tarkastuksiin liittyvät periaatteet. Käytännössä direktiivi vaatii muutoksien jälkeen, että ohjelmistoa sisältävän lääkinnällisen laitteen tai lääkinnälliseksi laitteeksi luettavan ohjelmiston kehityksessä otetaan tarkemmin huomioon direktiivin asettamia vaatimuksia. Direktiivin vaatimukset täyttyvät, jos ohjelmiston kehitys noudattaa määriteltyä prosessimallia, jossa syntyy tarkistuksen vaatima dokumentaatio. Erityisesti suunnittelu, testaus (verifiointi), validointi ja riskienhallinta tulee olla dokumentoituna järjestelmällisesti. Ohjelmisto arvioidaan direktiivin ja standardien ISO 13485, ISO sekä IEC vaatimusten pohjalta [10], [16]. Ohjelmistokehitysprosessin ei kuitenkaan tarvitse toteuttaa täysin määriteltyjä standardeja, vaan sen täytyy noudatella niitä. Tämä antaa vapauden käyttää tapaukseen sopivaa prosessimallia. On myös huomattava, että kaikki viranomaisvaatimukset täyttävät toimenpiteet eivät välttämättä ole määritelty ohjelmistokehitysprosessissa, vaan niitä tukevissa prosesseissa. Tällaisia prosesseja voivat olla esimerkiksi erilaiset testaustoimet ja riskienhallinta, joita toteutetaan ohjelmistokehityksen aikana erillisessä prosessissa ja jotka on määritelty esimerkiksi laadunhallintajärjestelmässä. Ohjelmistokehitysprosessin valinnassa on kuitenkin otettava huomioon näiden toisten prosessien tarpeet. Suomessa uudistetun direktiivin sisältö on laissa 629/2010 Laki terveydenhuollon laitteista ja tarvikkeista, joka tuli voimaan ja se kumoaa vanhan direktiivin mukaisen lain 1505/1994. Lain noudattamista Suomessa valvoo Lääkelaitos. 5.2 Lääkinnällisen laitteen laiteluokat Euroopan unionin direktiivit [1], [2] vaativat, että lääkinnällisille laitteille määritellään laiteluokka. Laitteet jaetaan neljään eri luokkaan niiden monimutkaisuuden, riskiluokan ja aiotun käyttötarkoituksen mukaisesti. Aiottu käyttötarkoitus vastaa kysymykseen: Mitä laitteella tehdään? Erityisesti laitteen väärinkäytön tai laitteen riski aiheuttaa vahinkoa potilaalle vaikuttavat laitteen luokitukseen. Yhdysvaltojen terveysministeriön säännöksissä laitteet jaetaan samoin perustein kolmeen eri luokkaan. Käytännössä korkean riskiluokan laitteet käyvät läpi tarkemmin määritellyn ja dokumentoidun suunnittelu- ja tuotantoprosessin kuin alemman riskiluokan lait- 33

40 teet [3]. Tuotteen laiteluokka määritellään laitteen kokonaisriskiluokan mukaan, eli millaista vahinkoa laite voi pahimmillaan potilaalle tehdä. Tämä puolestaan määrittelee pitkälti sen kuinka raskaan prosessin laitteen tai ohjelmiston suunnittelu, toteutus ja testaus tarvitsevat. Tässä tutkielmassa käsitellään laiteluokkia siten kuin ne on esitelty lääkinnällisiä laitteita koskevassa direktiivissä. Laiteluokat koskettavat näin ollen vain EU -markkina-alueen tuotteita. Laiteluokat ovat muunnettavissa helposti muiden markkina-alueiden laiteluokiksi, koska laiteluokkien määrittelyperiaatteet ovat yhtäläiset. Laiteluokat on määritelty lääkinnällisten laitteiden direktiivissä [1, liite IX]. Laiteluokkia on neljä: I, II a, II b, III ja ne on jaettu pienemmän riskiluokan laitteista korkeamman riskiluokan laitteisiin. Direktiivissä ei ole tarkemmin määritelty mikä on ohjelmistoa sisältävän laitteen laiteluokka. Kuitenkin uudistettuun direktiiviin lisättiin kohta liitteeksi IX, jossa ohjelmistoa sisältävät laitteet määritellään aktiivisiksi lääkinnällisiksi laitteiksi, mikä automaattisesti tarkoittaisi sitä, että laitetta koskettaisi liitteen IX säännöt 9, 10 ja 12 suurimmassa osassa laitteita [14]. Näiden johtopäätöksien pohjalta Ruotsin Lääkelaitoksen työryhmä esittää oppaassaan [14] kohdassa seitsemän seuraavia ohjeita ohjelmistoa sisältävän laitteen laiteluokan määrittämiseksi: Ohjelmisto, jonka tarkoitus on ohjata laitetta, joka ohjaa sähköä tai nesteitä on luokka II a tai II b, mikäli laitteella voi saada potilasvahingon aikaiseksi. Ohjelmisto, jonka tarkoitus on ohjata ja/tai monitoroida aktiivisen laitteen toimintaa on luokka II b. Ohjelmisto, joka on tarkoitettu diagnoosin tekoon on luokka II a. Ohjelmisto, joka on tarkoitettu erityisesti elintoimintojen tarkkailuun kuuluu luokkaan II b. Ohjelmistot, jotka eivät sovellu aikaisemmin esiteltyihin kuuluvat luokkaan I. Laiteluokka ja aiottu käyttötarkoitus on määriteltävä heti suunnittelun alussa [15, s. 27]. Näiden tietojen pohjalta saadaan peruslinjaus tuotteen riskianalyysin, suunnittelun ja testauksen tarpeeseen. Kun peruslinjaus on selvä, voidaan valita tuotekehitykselle sopiva ohjelmistokehitysmalli. 34

41 5.3 Direktiivin asettamat vaatimukset Lääkinnälliseen laitteeseen kohdistuu Euroopan unionin markkina-alueella yhtenäisesti direktiivi 93/42/ETY, josta esiteltiin aikaisemmin erityisesti ohjelmistoa koskevia kohtia. Säännöksen vaatimukset kohdistetaan koko tuotekehityksen prosessin kaikkiin niihin vaiheisiin, joilla tuote luodaan. Näin ollen valmistajan on määriteltävä ohjelmistokehitys yhtenä kokonaisuutena, jonka kyvykkyys tuottaa laadukasta ohjelmistoa arvioidaan säännöllisesti [10, s. 39]. Tämä vaatimus asettaa erityisiä vaatimuksia ohjelmistokehitysprosessia kohden, ja ottaen huomioon nykyisten ohjelmistojen koon sekä merkityksen nykyaikaisissa lääkinnällisissä laitteissa, soveltuvan ohjelmistokehitysprosessin valinta on yksi tärkeimmistä osista tuotteen kehityksen elinkaaressa. Euroopan komissio on julkaissut Euroopan unionin virallisessa lehdessä listan direktiivin soveltamisalaan kuuluvista yhdenmukaistetuista standardeista [38]. Kuvassa 5.1 on esitetty direktiivin asettamat olennaisimmat vaatimukset ohjelmistoa sisältävän tuotteen kehityksen kannalta. Kuva 5.1: Direktiivin viittaukset [11, s. 20]. Direktiivi ja sen soveltamiseen käytetyt standardit vaativat, että ohjelmistokehityksen tulee tapahtua määritellyn vaiheistetun ohjelmistokehitysmallin mukaisesti ja ohjelmistokehityksen eri vaiheissa tulee soveltaa riskienhallinnan työkaluja [11, 35

42 s. 5], [16, s. 86]. Ohjelmistokehitys ei näin ollen ole täysin erillinen suljettu prosessi, vaan sillä on jaettuja tehtäviä riskienhallinnan ja määritellyn laatujärjestelmän kanssa. Säännöksen mukaisen suunnittelun ja toteutuksen osoittaminen ei tapahdu valmiista tuotteesta, vaan arvioimalla prosessia, jolla ohjelmisto on kehitetty [10, s. 11]. Arviointi kattaa koko ohjelmiston elinkaaren, joten siihen kuuluvat määrittely, suunnittelu, testaus, toteutus, verifiointi ja validointi sekä ylläpito. Prosessin arviointi tapahtuu ohjelmistojen osalta tutkimalla ohjelmistokehitysmallin tuottamaa dokumentaatiota esimerkiksi vaatimusmäärittelystä tulee löytyä vaatimukset, joilla eliminoidaan tiettyjä riskejä ja suunnitteludokumentaation perusteella arvioidaan ohjelmiston vaatimustenmukaisuus [10, s. 40]. Olennaisten vaatimusten (essential requirements), eli direktiivin liitteen I vaatimukset liittyen suorituskykyyn ja turvallisuuteen, täyttyminen on osoitettavissa kun suunnittelu on tehty harmonisoituja standardeja noudattaen [15, s. 71]. Tämä on tarkistettavissa prosessien aikana tehdyistä dokumenteista. Näihin yksittäisiin dokumentteihin viitataan yleisesti todisteina ja kaikkiin dokumentteihin yhteisesti viitataan termillä tekninen tiedosto (engl. technical file) [21, s. 225], [15, s. 56]. Teknisen tiedoston yhteenveto -dokumenttilla (engl. Summary technical document, STED) tarkastetaan tuotteen direktiivin mukaisuus [21, s. 225], [39, s. 8-9]. Taulukossa 5.1 on esitelty teknisen tiedoston vähimmäissisältö ohjelmistoa sisältävän lääkinnällisen laitteen kohdalta. Otsikko Alakohdat T arkennus Yleinen kuvaus tuotteesttus, Tuotteen aiottu käyttötarkoi- Esitutkimuksen ja projektin kohderyhmä, laiteluokka aloituksen aikana määritel- ja tuotteen kuvaus. tävät asiat. Voidaan sijoittaa esimerkiksi projektisuunnitelmaan. Olennaisten vaatimusten täyttyminen Soveltuvat vaatimukset Esitutkimuksen ja vaatimusmäärittelyn aikana tunnistetut sitovat säännökset ja vaatimukset. Sijoitetaan vaatimusmäärittelydokumentaatioon. 36

43 Vaatimusten täyteen osoittaminen Tunnistetut vaatimukset ja niiden täyttyminen on oltava osoitettavissa tuotteen suunnitteludokumentaatiosta. Käytetyt standardit Tunnistetut koskevat standardit listataan joko projektisuunnitelmaan tai vaatimusmäärittelydokumentaatioon. Valmistusmenetelmät Valmistusprosessin kuvaus Mikäli tuotteeseen kuuluu fyysinen laite, on tämän valmistusprosessi kuvattava. Laadunvarmistuskäytänteiden Laadunvarmistuksen tehtäbuutit kuvaus vät, määritellyt laatuattri- ja valvontaprosessin kuvaus. Suunnittelu- ja kehitysprosessin Kuvaus tuotteen suunnittetetyistä kuvaus lussa ja toteuttamisessa käy- prosesseista, esimerkiksi käytetty vaihejakomalli. Suunnitteludokumentaatio Yhteenveto-dokumenttiin riittää korkean tason arkkitehtuurikuvaus tuotteesta. Tekniset eritelmät Elektroniikka, ohjelmistot, Tuotteessa käytetyn elektroniikan elinikä ja kolmannen osapuo- len ohjelmistojen eritelmät. Tuotteen kuvat, piirrustukset ja kaaviot Fyysisen laitteen kuvaukset, ohjelmistoissa esimerkiksi eri topologioiden kuvaukset. Suunnittelun todentaminele Verifiointisuunnitelma Yhteenveto kaikista tuotteel- suunnitelluista testeistä, esimerkiksi laboratorio-, ohjelmisto- ja rasitustestisuunnitelmat. Analyysien ja testien tulokset Toteutettujen analyysien ja testien tuloksien yhteenveto. Kirjallinen materiaali Tuotteen merkinnät Tuotteessa käytettyjen termien ja merkintöjen lista. 37

44 Käyttö-, asennus- ja huoltoohjeet Jokaisen kielikäännöksen kirjallinen materiaali toimitetaan hyväksyntää varten. Riskienhallinta Riskienhallintasuunnitelma Tuotekohtainen suunnitelma riskienhallintaan, jossa määritellään ainakin riskien arviointiprosessi ja hyväksyttävyystasot. Riskianalyysin ja seurannan dokumentaatio Yhteenveto kaikista tunnistetuista riskeistä ja tehdyistä toimenpiteistä riskien pienentämiseksi hyväksyttävälle tasolle. Kliininen osoitus Kliinisen evaluoinnin suunnitelma Kliininen evaluointiraportti Tarvittaessa tehtävän kliinisen evaluoinnin suunnitelma. Kliinisen evaluoinnin tulokset. Hallinnolliset dokumentivakuutudostoa Vaatimustenmukaisuus- Liitetään osaksi teknistä tiemukset kun olennaiset vaati- on osoitetusti täytetty. Aliurakkasopimukset Tuotteen omistava yritys vastaa aliurakalla teetettyjen suunnittelun tai kehityksen tehtävien olennaisten vaatimusten täyttämisestä. Sopimuksessa todetaan aliurakoitsijan soveltuvuus ja pätevyys tuotteen kehitykseen. Taulukko 5.1: Teknisen tiedoston sisältö [21, s. 225], [15, s. 91], [39, s. 8-15]. Tuotteelle vaaditaan CE-merkintä ennen kuin sitä voidaan myydä Euroopassa tuotteen suunniteltuun ympäristöön ja käyttötarkoitukseen. CE-merkintä on ikään kuin tuotteen passi, jonka avulla sitä voidaan myydä jokaisessa EU-maassa ilman 38

45 erillistä kansallista tarkistusta [21, s. 222]. Ilman CE-merkintää tuotetta voidaan käyttää tutkimuskäytössä, mikäli tuote ei olennaisesti vaaranna tutkittavan kohteen turvallisuutta. Tuote voidaan CE-merkitä täyttämällä direktiivin asettamat vaatimukset ja läpäisemällä ilmoitetun laitoksen hakuprosessin. Laitteelle määritelty laiteluokka vaikuttaa hieman CE-merkinnän hankkimiseen ja tuotteen arviointiin. Kuvassa 5.2 on esitelty Suomessa sovellettavia hakureittejä. EU:n alueella arvioinnin toteuttaa ilmoitettu laitos (notified body). Suomessa kyseinen laitos on VTT Automaatio Terveydenhuollon tuotetekniikka, jonka valvovana viranomaisena toimii Lääkelaitos [16, s. 13]. Arviointi on aina tapauskohtainen ja arviointitapa riippuu ohjelmiston valmiusasteesta, kompleksisuudesta, kriittisyydestä ja yrityksen prosessimalleista [11, s. 23]. Kuva 5.2: Reitit tuotteen markkinoille saattamiseksi [11, s. 19]. Korkeamman riskiluokan laitteissa laiteluokat IIa, IIb ja III direktiivinmukaisuudenarvioinnin tekee ilmoitettu laitos. Tuotteen valmistajalla on muutamia eri vaihtoehtoja suorittaa arviointi. Tarkastaminen liittyy tuotteen suunnittelumenetelmiin, valmistukseen ja itse tuotteeseen. Tarkastaminen voidaan tehdä arvioimalla kehityksen aikana tehtyjä dokumentteja tai arvioimalla kattavammin yrityksen laatujärjestelmää ja dokumentaatiota [11, s. 20]. Valmistajan on annettava vakuutus direktiivin mukaisuudesta, joka on tarvittaessa voitava osoittaa todeksi. Arvion te- 39

46 kevä ilmoitettu laitos antaa todistuksen kyseisen tuotteen direktiivin täyttämisestä, jonka jälkeen tuote voidaan CE-merkitä. Edellä esitetystä voidaan yhteenvetona esittää, että direktiivin vaatimukset täyttyvät kun: Laiteluokka ja aiottu käyttötarkoitus on määritelty, tuotetta koskevat standardit ja säännökset on tunnistettu, olennaisten vaatimusten täyttyminen on todistettavissa, riskienhallintaprosessi on käytössä, suunnitteludokumentaatio on riittävää, tuotteen verifiointi- ja validointiprosessi on määritelty, ohjelmistokehitysmalli on määritelty ja ohjelmistokehitysmallilla on rajapinta riskienhallintaan. 5.4 IEC IEC lääkinnällisten elektronisten laitteiden standardi (medical electrical equipment standard) on International Electrotechnical Commission -komitean julkaisema ja ylläpitämä standardi. Se on esillä Euroopan komission julkaisemalla listalla yhdenmukaistetuista standardeista ja vastaa näin ollen direktiivin asettamiin vaatimuksiin. Tämän vuoksi IEC on yksi olennaisimmista standardeista, joita seuraamalla kehitetty tuote täyttää direktiivin vaatimukset ja jonka mukaan olennaisten vaatimusten täyttymisen arviointi on mahdollista suorittaa. Standardi ottaa kantaa kattavasti kaikkiin erilaisiin lääkinnällisiin laitteisiin kirurgisista laitteista mittaaviin ja ohjelmoitaviin laitteisiin. Tässä kappaleessa esitetään standardin olennaisimmat kohdat. Direktiivin ja standardin IEC viittaukset eri standardeihin on esitetty kuvassa 5.3. Standardi IEC koostuu neljästä osasta: perusvaatimukset (general requirements) x rinnakkaisstandardit (collateral standards) x erityisvaatimukset (particular requirements) x suorituskykyvaatimukset (essential performance) 40

47 Rinnakkaisstandardit koostuvat yleisistä standardeista erilaisille lääkinnällisille laitteille. Yleiset turvavaatimukset on määritelty erikseen lääkinnällisille laitteille, elektromagneettisille ja säteileville laitteille sekä erikseen omana kohtanaan ohjelmoitavat elektroniset lääkelaitteet. Erityisvaatimukset koostuvat 50:stä eri alakohdasta, jotka ottavat kantaa tarkemmin erilaisiin lääkintälaitteisiin, kuten säteileviin ja suoraan potilaaseen kosketuksessa oleviin laitteisiin. Suorituskykyvaatimukset on lisätty standardiin kolmannen version myötä ja ne koskevat laitteen olennaista suorituskykyä erilaisissa vaara- ja virhetilanteissa. Kuva 5.3: Direktiivin ja IEC viitteet standardeihin [23]. IEC on kansainvälinen standardi ja useimmat maat ottavat käyttöön siitä harmonisoidun kansallisen version, johon on lisätty omaa markkina-aluetta koskevia pieniä muutoksia. Euroopan unionin alueella standardista on käytössä EN EU-alueen kansallinen standardi on täysin identtinen kansainvälisen standardin kanssa toisin kuin esimerkiksi USA, Kanada ja Japani ovat lisänneet omiin kansallisiin standardeihin maakohtaisia lisäyksiä. Standardi määrittelee elektronisen lääkintälaitteen ja asettaa sille tiettyjä turvavaatimuksia [42]. Standardin on ns. vaara-spesifinen (hazard-specific). Se asettaa vaatimuksia, joiden pohjalta voidaan arvioida yleisiä elektronisten lääkinnällisten laitteiden aiheuttamia vaaratilanteita. Useimmat näistä liittyvät sähkö- ja säteilyturvaan. Vaaroja tarkastellaan potilaan ja käyttäjien kannalta ja tarkoituksena on pienentää vaaratilanteen todennäköisyyttä [17]. Standardi siis antaa vaihtoehdon suunnitteluprosessin riittävyyden arvioinnille, jolloin suunnittelun aikana havaitut riskit 41

48 on pienennetty riskienhallintaprosessin avulla hyväksyttävälle tasolle [18]. IEC perustuu idealtaan riskienhallintaan. Riskit määritellään ja hallitaan tuotteen suunnittelun, tuottamisen ja tuotteen aiotun käyttötarkoituksen pohjalta. Standardin 3. versioon on lisätty viite ISO riskienhallinnan osalta. Tämän myötä tuotteen riskienhallinnan lähtökohdaksi on otettava kyseinen standardi soveltuvin osin. Uudessa versiossa on lisätty myös jäännösriskien seuranta ja olennainen suorituskyky (essential performance). Riskienhallinta ei siis enää kata pelkästään laitteen suunnittelua vaan koko tuotteen elinkaaren. Standardin esittämät vaatimukset ovat lähtökohtaisesti määritelty koskemaan laiteluokkia, joten tuotteella täytyy olla määritelty laiteluokka ennen kuin standardin asettamia vaatimuksia testataan. Standardin asettamien vaatimusten täyttymisen osoittaminen on käytännössä vaatimusten testausta niiltä osin kuin se on mahdollista ja tuotteen kehityksen aikana syntyneen dokumentaation katselmointia. Ohjelmistokehityksen kannalta kiinnostavin ja tärkein on IEC : Programmable Electrical Medical Systems [4]. Vaatimukset keskittyvät olennaisesti turvallisuuteen ja suorituskykyyn. Tämän myötä ohjelmiston suunnitteludokumentaatiosta tulee kyetä osoittamaan turvallisuus- ja suorituskykykriittiset osat. Ohjelmistoa tuleekin arvioida riskienhallinnan kautta löydettyihin riskeihin ja osoitettava, että vaaditut toimenpiteet riskien pienentämiseksi on otettu huomioon suunnittelussa. Standardi vaatii myös, että ohjelmistokehitysprosessi on dokumentoitu ja jokainen ohjelmistokehityksen vaihe on määritelty sekä jokaisella vaiheella on selkeät tulokset ja vaiheen esivaatimukset. Samoin riskienhallinnan tulee kattaa koko ohjelmistokehityksen elinkaari. Mitään valmista ratkaisua standardi ei esittele vaan määrittelee selkeät vaatimukset, mitä osoittavaa dokumentaatiota (evidence) ohjelmistokehityksen aikana tulee syntyä. Tämä antaa mahdollisuuden valita ja muokata olemassa olevia ohjelmistokehitysmalleja vastaamaan standardia. Erityisesti huomiota kiinnitetään ohjelmiston arkkitehtuuriin. Standardi yksiselitteisesti vaatii, että ohjelmiston arkkitehtuuri on määritelty ja vastaa ohjelmistolle asetettuja vaatimuksia, niin laadullisia kuin toiminnallisia. Arkkitehtuurin vastaavuus voidaan osoittaa arvioimalla arkkitehtuuria laatupuun avulla tai verifioimalla kaikkien toiminnallisuuksien huomiointi arkkitehtuurista. Samoin ohjelmiston suunnittelusta, toteutuksesta ja testauksesta täytyy syntyä dokumentaatiota. Standardi ei sinällään ota kantaa, onko ohjelmiston arkkitehtuuri sama kuin suunnitteludokumentaatio, kunhan vaaditut kohdat voidaan osoittaa ja riskien kannalta kriittisimmät osat on testattu. 42

49 Standardissa vaaditaan myös verifiointi ja validointi. Verifiointi voidaan tehdä tuotetta kehittävän yrityksen sisällä, sillä sille ei ole asetettu riippumattomuusvaatimuksia. Verifiointi onkin usein helppo asettaa ohjelmistokehityksen prosessimallin eri vaiheiden väliin ikään kuin hyväksyntävaiheeksi ennen seuraavaa vaihetta [10]. Validoinnista standardi vaatii täyden riippumattomuuden kehittäjän ja validoivan elimen välille. Standardi ei vaadi kuitenkaan ohjelmiston validointia vaan koko tuotteen validointia, joten validointi useimmiten nähdään täysin erillisenä prosessina kehityksen ulkopuolella. IEC lisäksi ohjelmistoja koskee standardi IEC 62304: Medical device software Software life cycle processes, joka soveltuu myös yksittäisille ohjelmistoille, siinä missä koskee ohjelmistoja sisältävää elektronista laitetta [10, s. 11]. Standardia IEC ja ohjelmistokehitystä käsitellään tarkemmin luvussa Laadunhallinta Laadunhallintajärjestelmät on suunniteltu ohjaamaan organisaatioiden toimintaa. Niissä toiminnot kuvataan prosesseina, jolloin toimintojen tavat ovat ohjeistettuja ja suunnitelmallisia. Tarkoituksena on parantaa laatua, tiedonkulkua ja vähentää inhimillisten virheiden tai ristiriitaisten tietojen ja käsitteiden vaikutteita suunnitteluun [16, s. 14]. Lääkinnällisten laitteiden suunnittelun ja valmistamisen tueksi on luotu oma standardi ISO Medical devices Quality management systems Requirements for regulatory purposes. Se on Euroopan unionin komission julkaisemalla listalla lääkinnällisten laitteiden direktiivin kanssa harmonisoiduista standardeista [38]. Laadunhallintajärjestelmän avulla ohjataan tuotteen suunnittelun ja kehityksen toimenpiteitä yhtäläisesti ja määritellään kaikki vaadittavat dokumentit, joita näistä prosesseista syntyy. Standardi ISO on riskienhallintastandardin ISO ja standardin IEC kanssa yksi olennaisimmista standardeista, jotka tulee ottaa huomioon lääkinnällisen laitteen kehityksessä ja markkinoille saattamisessa. Monien maiden lääkinnällisten laitteiden hyväksymisjärjestelmä pohjautuu ISO 13485:een [15, s.12], joten standardin seuraamisesta on apua CE-merkintää haettaessa. Lääkinnällisten laitteiden laatujärjestelmä on standardin ISO 9001 mukainen, mutta vaatii prosessien ja menettelyjen tarkempaa dokumentointia ja määrittelyä [15, s. 14]. Nämä vaatimukset koskevat puolestaan jokaista prosessia, johon kyseinen vaatimus kohdistuu. Esimerkiksi suunnitteludokumentaation tulee olla tarkempaa ja sille määritellään omat katselmointi- ja verifiointitoimenpiteet laatujärjestelmässä. Tämä näkyy esimerkiksi ohjelmistokehityksen vaihejakomallissa suun- 43

50 nittelun systemaattisena dokumentointina ja näiden katselmointeina. Standardi vaatii mm. seuraavia toimenpiteitä, jotka voidaan nähdä koskevan myös ohjelmistokehitystä ja sen vaiheita [15, s. 14]: Määrätyt prosessit dokumentoidaan ja tallenteita ylläpidetään. Asetettujen vaatimusten täyttäminen ja mittaaminen. Korjaavien toimenpiteiden analysointi, suunnittelu sekä jäljitettävyys. Järjestelmän suorituskyvyn analysointi. Riskienhallinta koskee koko tuotteen elinkaarta. Lääkinnällisen laitteen suunnittelussa ja kehityksessä laatua voidaan kuvailla seuraavanlaisesti [15, s. 12], [50, s. 3]: Laatu tukee turvallisuutta ja suorituskykyä, turvallisuus ja suorituskyky tukevat kestävyyttä, kestävyys tukee joustavuutta, joustavuus tukee nopeutta, nopeus tukee kustannuksia. Laadun kuvaukset eivät ole tasa-arvoisia siinä mielessä, että osa kuvauksista antaa enemmän arvoa tuotteelle kuin toinen. Esimerkiksi terveydenhuollon laitteen kannalta tärkein ominaisuus on turvallisuus ja suorituskyky, mutta käyttäjän kannalta tärkeämpää on käyttäjän odotukset tuotetta kohtaan. Laadunkäsite voidaan nähdä kahdella tavalla: (1) se kuvaa tuotteen ominaisuuksia täyttää odotukset ja (2) se kuvaa tuotteen ilman puutteita [50, s. 4]. Laadunhallinnan avulla pyritään tuottamaan jatkuvasti laadukasta tuotetta, jotta kaksi määriteltyä laadun käsitettä täyttyvät. Standardi ISO ohjaa suunnittelua ja edellyttää, että suunnittelun lähtökohdiksi otetaan kunkin markkina-alueen turvallisuus- ja suorituskykyvaatimukset ja elinkaaren aikainen riskienhallinta [15, s. 12]. Laatujärjestelmän ja direktiivin vaatimat elementit kuvataan tarkemmin riskienhallinnan, ohjelmistokehityksen ja verifiointi- sekä validointitoimenpiteiden osalta seuraavissa kappaleissa. 44

51 5.6 Ohjelmistokehitys Lääkinnällisten laitteiden ohjelmistot ovat turvallisuuskriittisiä ja niiden todennäköisyys vikaantua täytyy olla pieni [24, s. 43]. Luvussa 5.3 todettiin, että lääkinnällisen laitteen ohjelmistokehitykseen liittyy vahvasti riskienhallinta, verifiointi- ja validointitoimenpiteet sekä näiden toimintojen systemaattinen dokumentointi. Direktiivin olennaisten vaatimusten täyttämisen arvioinnissa vaaditaan, että ohjelmistokehitysmalli on kuvattu ja sille on asetettu harmonisoiduissa standardeissa esitettyjä vaatimuksia, jotka kuvataan tässä kappaleessa. Ohjelmistojen yhdenmukaisuuden arviointi direktiivin kanssa suoritetaan soveltamalla, joko standardia IEC tai IEC 62304, kuten kuvassa 5.4 on esitetty. Kuva 5.4: Ohjelmistoa sisältävän tuotteen CE-hyväksyntä [15, s. 43]. Lääkintälaitteissa olevan ohjelmiston ohjelmistokehitykselle ei ole aikaisemmissa standardeissa esitetty kattavia vaatimuksia EU:n alueella tai Yhdysvalloissa [24, s. 43]. IEC standardi viittaa ohjelmistoihin alakohdassa 1-4, mutta tarkempia ohjeistuksia tai työkaluja ei määritellä vaihejakomallille ja abstraktiotaso on korkea. IEC viittaa tarkemmin ottaen ohjelmistoa sisältävää laitteeseen, eikä yksittäiseen ohjelmistoon [15, s. 41], [10, s. 11]. IEC medical device software Software life-cycle process on luotu lääkinnällisen laitteen ohjelmistokehityksen vaihejakomallin kehykseksi. Se on kansainvälinen standardi, joka: määrittelee prosessit, jotka kuuluvat ohjelmiston kehityksen elinkaareen, sallii eri prosessien käytön vapaasti riippuen ohjelmiston riskeistä, sallii jakaa ohjelman eri osiin riippuen toiminnallisuuksien riskiluokista ja 45

52 on harmonisoitu EU:n toimesta. Standardi kattaa koko ohjelmiston elinkaaren, joten siinä esitellään kehykset sekä kehitys- että ylläpitovaiheelle [24, s ]. Esitelty elinkaarimalli tai standardi ei kuitenkaan määrittele mitään tiettyä vaihejakomallia, vaan esittää yleiset vaatimukset mallille, jota käytetään ohjelmistokehityksessä. Tämä antaa tuottajalle vapaat kädet valita sopiva vaihejakomalli omaan kehitykseen. Standardin ohjelmistokehityksen toimet on esitetty kuvassa 5.5. Kuva 5.5: IEC ohjelmistokehityksen toimet [24, s. 45]. Ohjelmistokehityksen vaihejakomalli on kuvattu erilaisina vaiheina, jotka ovat pitkälti samoja kuin kappaleessa 2 on esitetty. Suunnitteluvaihe on tarkennettu erikseen arkkitehtuuria koskevalla vaiheella, koska ohjelmiston arvioinnin toteuttaminen yksiselitteisesti vaatii arkkitehtuurin suunnittelun ja turvallisuuskriittisten osien huomioimisen. Jokaisella eri vaiheelle on kuvattu vielä vaiheen esivaatimukset ja tuotokset, jotka tulee laatustandardin mukaisesti dokumentoida ja olla jäljitettävissä. Vaikka malli on esitetty standardissa putkena, voi käytettävä vaihejakomalli olla iteratiivinen ja joskus iteroivan mallin käyttö on jopa suositeltavaa [24, s. 45]. Vaihejakomallin lisäksi standardi ottaa kantaa ohjelmiston konfiguraation hallintaan ja ongelmanratkaisuun. Nämä prosessit tukevat ohjelmistokehitystä määrittelemällä versionhallinnan ja ongelmanratkaisujen vaiheet ja toimet, ylläpitämällä ohjelmiston versioita, ohjaamalla muutosten tuomista kehityksen aikana ja doku- 46

53 mentoimalla tehdyt toimet. Ohjelmiston ongelman ratkaisu -prosessi käsittää ohjelmointivirheiden, vaatimuksiin ja määrittelyihin liittyvien ongelmien ratkaisun. Esitelty malli sisältää myös riskienhallinnan ohjelmiston osalta. Malli antaa tuottajalle lähtökohdan riskienhallintaan, joka antaa päätöksenteon perustua oikeaan riskiin eikä tietyn standardin ohjeistuksiin [23]. Standardi jakautuu riskinäkökulmasta kahteen päätoimintoon: 1. Ohjelmiston turvallisuusluokkien (safety classes) määritykseen ja 2. vaihejakomallin soveltaminen sisältäen kaikki vaaditut prosessit ohjelmiston turvallisuusluokan mukaan [24, s. 43]. Määritellyt turvallisuusluokat ovat: Luokka A: Vamma ei mahdollinen Luokka B: Ei vakavaa vammaa Luokka C: Kuolema tai vakava vamma mahdollinen Ohjelmistolle määritellään turvallisuusluokka edellä esitellyistä turvallisuusluokista. Pienin mahdollinen osakokonaisuus, johon ohjelmistoon liittyvä tunnistettu riski voidaan määrittää, on ohjelmiston arkkitehtuurissa esitelty osa (item) [23]. Osio voidaan käsittää siis ohjelmistokomponenttina tai jonain loogisena kokonaisuutena ohjelmiston arkkitehtuurissa kooditasolle ei tarvitse mennä. Tällöin erityisen tärkeään rooliin ohjelmiston kehityksessä ja viranomaisvaatimusten noudattamisessa nousee ohjelmiston arkkitehtuuridokumentaatio. Arkkitehtuuri voi muuttua ohjelmistokehityksen aikana, mikä korostaa riskienhallinta- ja ohjelmistokehitysprosessin yhteisiä töitä. Arkkitehtuurin muuttuessa täytyy ottaa huomioon muutoksesta aiheutuvat tai muuttuneet riskit. Ohjelmiston turvallisuus voidaan laskea pienempään luokkaan osoittamalla arkkitehtuurista kriittiset komponentit ja muokkaamalla arkkitehtuuria riskien pienentämiseksi [24, s. 45]. Robert Ginsberg esittää, että turvallisen arkkitehtuurin määrittely on yksi tärkeimmistä tehtävistä ohjelmiston riskienhallinnan prosesseista [23, k. 27]. Turvallisen arkkitehtuurin ominaispiirteiksi hän esittää kunnollisen jaottelun, testattavuuden ja ennustettavan toiminnallisuuden. Riskienhallinnasta IEC viittaa suoraan ISO 14971:een, joka on esitetty omana prosessinaan tämän standardin ulkopuolella. Riskienhallinnan ja ohjelmistokehityksen vaihejakomallin välille kuitenkin määritellään rajapinta, jonka avulla kontrolloidaan ohjelmistoon liittyviä riskejä. Riskikontrollin toimenpiteet oletetaan konkretisoituvan uusina ohjelmistovaatimuksina [21, s. 9]. Tällöin riskit arvioidaan uudestaan, koska niihin on reagoitu uusina vaatimuksina, jotka pienentävät riskin todennäköisyyttä tai estävät riskiä tapahtumasta [23]. 47

54 Standardia on kritisoitu siitä, että se ei määrittele rajapintaa tai tehtäviä systeemitason suunnittelulle ollenkaan [24, s ]. Tämä voi aiheuttaa ongelmia tapauksissa, joissa käsitellään riskejä tai turvallisuuskriittisiä toiminnallisuuksia, jotka koskevat koko tuotetta, eivätkä vain ohjelmiston osaa. Edellä esitetyn perusteella lääkinnällisen laitteen ohjelmistokehitysmallin tulee olla: Dokumentoitu, jaettuna eri vaiheisiin, vaiheiden esivaatimukset ja tuotokset on määritelty, suunnitteluvaiheessa otetaan kantaa eritasoiseen suunnitteluun, tuotosten dokumentointi noudattaa käytettyä laatujärjestelmää ja riskienhallinta on osa prosessia. 5.7 Riskienhallinta Lääkinnällisen laitteen riskienhallinta eroaa perinteisen ohjelmistokehityksen riskienhallinnasta siten, että riskit ohjaavat turvallisen ohjelmiston suunnittelua. Riskien vähimmäistämistoimenpiteet voivat olla lääkinnällisen laitteen ohjelmistokehityksessä uusia ohjelmistovaatimuksia. Olennainen ero on myös se, että direktiivin tarkoittamat riskit koskevat ensisijaisesti potilaan, käyttäjän tai laitteen läheisyydessä olevan turvallisuutta, eivät projektiriskejä, kuten resursointia. Lääkinnällisen laitteen ohjelmistokehitys voidaan nähdä riskitietoiseksi [11, s. 11]. Riskienhallinta on suunnittelun tukiprosessi, jonka avulla määritellään riskien hyväksyttävät tasot ja menetelmät, joilla asetetut tasot saavutetaan sekä valvotaan näiden riskitasojen noudattamista [16, s. 84]. Lääkinnällisten laitteiden direktiivi viittaa riskianalyysin direktiivin vaatimustenmukaisuusvakuutuksessa (liite II kohta 3.2C) ja tyyppitarkastuksen täyttämisessä (liite III kohta 3.2). Arviointi tehdään harmonisoidun standardin ISO mukaisesti, mikä tarkoittaa, että tuotteen riskienhallintaprosessin yhdenmukaisuus tarkistetaan riskienhallintaprosessin tuottamista dokumenteista, joita yhteisesti kutsutaan nimellä riskinhallintatiedosto tai riskienhallintakansio [16, s. 121]. Riskienhallintaprosessi voi olla osa suunnitteluprosessia tai se on oma erillinen prosessi [15, s 35]. Vaikka riskienhallinnalla on merkittävä osuus suunnittelun tukena, kattaa riskienhallinta koko tuotteen elinkaaren [40, s. 170], [15, s. 36], [16, s. 84]. 48

55 Riskienhallinta koostuu neljästä vaiheesta, jotka ovat: riskianalyysi, riskin arviointi, riskin valvonta ja tuotannon jälkeinen valvonta [7, s ], [5, s. 20]. Riskienhallinnan soveltamisesta terveydenhuollon laitteisiin ja tarvikkeisiin luodun standardin ISO mukainen riskienhallintaprosessi on esitetty kuvassa 5.6. Kuva 5.6: ISO kehys [5, s. 20]. Riskienhallintaa liittyviä termejä standardi ISO määrittelee seuraavasti: Vahinko: fyysinen vamma, terveyshaitta tai omaisuusvahinko. Vaara: vahingon mahdollinen lähde. Vaaratilanne: olosuhteet, joissa ihmiset, omaisuus tai ympäristö altistuu yhdelle tai useammalle vaaralle. Vakavuus: mahdollisten vaaran jälkiseuraamuksien mittaaminen. 49

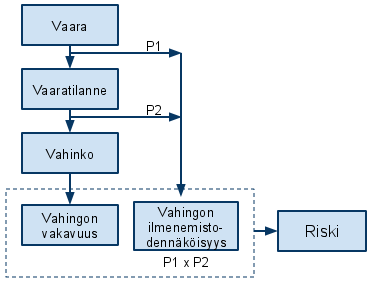

56 Riski: vahingon todennäköisyyden ja vakavuuden yhdistelmä. Jäännösriski: riski, joka jää jäljelle riskinvalvontatoimien suorittamisen jälkeen. Riskianalyysin aikana tunnistetaan kaikki kohtuullisesti ennalta nähtävät vaarat ja vaaralliset tilanteet mukaan lukien vikatilanteet ja väärä käyttö [16, s. 94]. Kaikkia vaaroja ei ole mahdollista tunnistaa, joten olennaista on tunnistaa tuotteen kannalta tärkeimmät vaaratilanteet [43, s. 492] ja johtaa näihin tilanteisiin kuuluvat vaarat ja vahingot. Analyysin aikana vaaroihin johtavien tapahtumien syyt ja aiheuttajat määritellään sekä tapahtumien todennäköisyydelle annetaan arvio. Vaaratilanteen syy voi olla esimerkiksi laitteisto- tai ohjelmistovika, inhimillinen virhe tai laitteen väärä käyttö. Vaaran todennäköisyys voidaan ilmaista määrällisesti tai laadullisesti [40, s. 166]. Todennäköisyyden avulla lasketaan riski, joka on siis vaaran vakavuuden ja tämän todennäköisyyden yhdistelmä, esimerkiksi tulo. Ohjelmistovikojen todennäköisyyden määrittely on ongelmallista, koska ohjelmistoviat ovat systemaattisia, eivät sattumanvaraisia, joten niiden todennäköisyys vikaantua tietyllä tapahtumasarjalla on aina joko tosi tai epätosi. Kuva 5.7: Riskin määrittely [5, s. 100]. Ohjelmistoista aiheutuvien vaarojen todennäköisyydet voi sen sijaan määrittää, kun niiden kuvaamat todennäköisyydet esittävät vaarojen todennäköisyyttä muodostua onnettomuudeksi [16, s ]. Kuvassa 5.7 on esitetty kuinka riski voidaan määrittää kahden todennäköisyyden tulona. Esimerkiksi todennäköisyyden P1, eli tietyn tapahtumasarjan todennäköisyys johtaa vaaratilanteeksi, oletetaan olevan yk- 50

57 si, kun kyseessä on ohjelmistosta aiheutuva vaaratilanne. Vaaratilanteesta aiheutuvan vahingon todennäköisyyttä P2 voidaan pienentää turvallisella suunnittelulla. Riskianalyysi tarvitsee esitiedoiksi vähintään laitteen aiotun käyttötarkoituksen ja yleisen kuvauksen laitteen toiminnallisuudesta kaikista suunnitelluista käyttötapauksista. Mitä tarkempaa suunnitteludokumentaatiota tai tietoa on käytössä, sitä tarkemmin riskianalyysiä voidaan tehdä. Näistä tiedoista voidaan erilaisilla analyysimetodologeilla tunnistaa ja analysoida riskejä. Tällaisia metodologeja ovat muun muassa: Alustava riskianalyysi (preliminary risk analysis, PHA) on laadullinen tapa tutkia tapahtumaketjuja, jotka voivat muuttaa mahdollisen vaaran vahingoksi. Aluksi tunnistetaan tapahtumat ja ne analysoidaan erikseen. Analyysissa jokaiselle tapahtumalle tunnistetaan mahdolliset aiheuttajat ja ehdotetaan keinoja tapahtuman välttämiseksi. Tällä menetelmällä voidaan tunnistaa suunnittelun ensivaiheissa suurimmat vahingot ja niiden vaaratilanteet. Tätä mallia on kuitenkin kritisoitu siitä, ettei perinteisen alustavan riskianalyysin aikana käytetä tai ole käytettävissä luotettavaa tietoa tuotteesta kuten suunnitteludokumentaatiota ja että riskitason arvioinnit ovat hyvin subjektiivisia [49]. Vikapuuanalyysi (fault tree analysis, FTA) on ylhäältä alas -tyyppinen (engl. topdown) tapa tutkia vaaroja. Menetelmässä otetaan lähtökohdaksi oletetut vaarat ja tämän jälkeen tutkitaan, minkä ehtojen tulee olla voimassa, jotta kyseinen vaara toteutuu. Analyysi muodostaa puumaisen rakenteen ja eri ehtojen yhdistämiseen käytetään loogisia operaattoreita. Vaaralle voidaan laskea todennäköisyys asettamalla puun lehtisolmuille todennäköisyydet ja logiikan laskuoppien mukaan laskemalla todennäköisyys juurisolmulle. Vikapuuanalyysia voidaan käyttää ohjelmistojen analysoinnissa osoittamalla, ettei sen logiikka tuota vikatiloja, jotka ovat aiheuttavat vaaroja [45, s ], [46, s. 1-2]. Vika- ja vaikutusanalyysi (failure mode and effects analysis, FMEA) on formaali tapa kuvata riskejä vika- ja vaikutusnäkökulmasta. Suunnitteluvaiheessa tätä mallia hyödynnetään jakamalla tuote tunnistettuihin komponentteihin tai toimintoihin ja tunnistamalla näille vikaantumistilat. Menetelmä on siis alhaalta-ylös -tyyppinen. Tunnistetuista vikaantumistiloista analysoidaan seuraukset, eli mahdolliset vahingot [48, s. 247]. Lisäksi pyritään kartoittamaan jokaisen vikaantumistilanteen alkuperäinen syy. Myöhemmässä vaiheessa jokaiselle analyysivaiheessa löydetylle vialle arvioidaan todennäköisyys ja vakavuus. Poikkeamatarkastelu (hazard and operability study, HAZOP) on alhaalta ylös - tyyppinen (engl. bottom-up) formaali ja systemaattinen tapa tutkia ja tunnistaa suunnitteludokumentaatiosta mahdollisia vaaroja tutkimalla poikkeamia, jotka mahdol- 51

58 lisesti johtavat vahinkoon. Tavoitteena on löytää prosessin häiriöistä aiheutuvat vaarat. Poikkeamatarkkailu on alun perin kehitetty kemianteollisuuden tarpeisiin [47, s. 17] ja siitä on tehty sovellutuksia ohjelmistojen riskianalyysiin. Ohjelmistojen analysoinnoissa tutkitaan sisäisen rakenteen tieto- ja ohjausvuota [47, s. 18], [41, s. 47]. Riskianalyysin tuloksena syntyy dokumentoitu esitys tunnistetuista vaaroista, niiden syistä, laajuuksista ja todennäköisyyksistä. Jokaisesta riskistä kuvataan vähintään seuraavat asiat riskianalyysin tuottamalla tavalla kirjattuna: Riskin ID: jokaiselle tunnistetulle riskille kirjataan yksilöivä tunnistetieto. Vahinko: yksiselitteinen kuvaus vahingosta. Mahdollinen vaaratilanne: kuvaus vaaratilanteesta, joka voi aiheuttaa vahingon. Mahdolliset syyt: jokainen mahdollinen vaaran aiheuttava lähde dokumentoidaan. Lähteitä voi siis olla useita yhdelle vaaralle ja niiden todennäköisyys voi vaihdella. Vakavuus: vaaran vakavuus kirjataan ylös riskianalyysivaiheen tuloksena. Todennäköisyys: vaaralle tai tarkemmin sen aiheuttavalle syylle päätelty todennäköisyys. Riskin taso ilman toimenpiteitä: riskienhallintasuunnitelmassa esitetyn tavan mukaisesti päätelty riskin taso ennen vähimmäistämistoimenpiteitä. Riskienhallintasuunnitelmassa kuvataan riskien määrittelyihin liittyvät kategoriat, joilla vaarojen vakavuuksia, todennäköisyyksiä ja riskejä voidaan esittää. Näistä kategorioista on esimerkit taulukoissa 5.2 ja 5.3. Riskin hyväksyttävyystaso päätellään taulukosta, johon on todennäköisyyden ja vakavuuden perusteella päätetty eri hyväksyttävyyden tasot. Taulukossa 5.4 on kuvattu yksinkertainen tasomäärittely riskeille. Riskien merkityksen arviointi tapahtuu riskianalyysin jälkeen kaikille tunnistetuille riskeille. Merkityksen arviointi tapahtuu riskienhallintasuunnitelman mukaisesti ja siihen vaikuttaa analyysissa arvioitu riskitaso, merkittävyys ja riskiin liittyvän toiminnon hyöty [16, s. 100]. Korkean riskitason vaara voidaan siis hyväksyä, jos siitä saatava hyöty on suuri. Jäännösriski arvioidaan tuotekohtaisesti ja se tapahtuu kun kaikki vähimmäistämistoimenpiteet on tehty. Niille riskeille, joille vähimmäistämistoimenpide suoritetaan, kehottaa direktiivi tutkimaan eri ratkaisuja. 52

59 Kategoria T N Kuvaus 1 Toistuva Esiintyy todennäköisesti vähintään kerran kuukaudessa käyttöaikana. 2 Todennäköinen Esiintyy todennäköisesti korkeintaan 12 kertaa vuodessa käyttöaikana. 3 Satunnainen Esiintyy todennäköisesti vähintään kerran koko tuotteen käyttöaikana. 4 Harvinainen Saattaa esiintyä tuotteen käyttöaikana. 5 Epätodennäköinen Ei todennäköisesti esiinny laitteen käyttöaikana. Taulukko 5.2: Esimerkki todennäköisyyskategorioista. Kategoria V akavuus Kuvaus 1 Katastrofaalinen Mahdollisesti useita kuolemantapauksia tai vakavia vammautumia. 2 Kriittinen Mahdollisesti yksi kuolemantapaus tai vakava vamma. 3 Marginaalinen Mahdollinen vammautuminen. 4 Mitätön Pieni ärsyke mahdollinen, ei vammautumista. Taulukko 5.3: Esimerkki vakavuuskategorioista. Riskientasot H = Hyväksyttävä, EH = Ei hyväksyttävä, T = Tutki vaihtoehtoja TN/Vakavuus Mitätön Marginaalinen Kriittinen Katastrofaalinen Toistuva T EH EH EH Todennäköinen H EH EH EH Satunnainen H T EH EH Harvinainen H H T EH Epätodennäköinen H H H T Taulukko 5.4: Esimerkki alustavan riskianalyysin (PHA) riskimatriisista. 53

60 Direktiivi ohjeistaa tutkimaan ensiksi voiko riskin aiheuttajan poistaa tai vähentää vaaran todennäköisyyttä turvallisella suunnittelulla. Toissijaisena toimenpiteenä ehdotetaan käyttämään suojauskeinoja, kuten esimerkiksi hälytysjärjestelmiä. Vähimmäistämistoimenpiteiden jälkeen riskitasot arvioidaan uudestaan ja tulokset dokumentoidaan. Riskianalyysin, suunnitteludokumentaation ja vähimmäistämisen dokumentaatioiden välille tulee selkeä jäljitettävyys siten, että riskianalyysissä on tunnistettu riskit ja vähimmäistämistoimenpiteissä on asetettu vaatimuksia suunnittelulle. Edellä esitetyn ketjun tulee olla jäljitettävissä dokumenteista yksiselitteisesti. Standardin mukaan tuotannon jälkeen kerätään systemaattisesti tietoa tuotteen toiminnasta käytössä. Tämän prosessin tarkoituksena on tutkia pitääkö alkuperäinen riskitaso paikkaansa ja tunnistaa uusia riskejä. Uusien riskien löytyessä niiden merkitys tulee arvioida määritellyn riskienhallintaprosessin mukaisesti. Tuotannon jälkeinen tiedonkeruu ja tarkkailu ovat korkeampana käsitteenä osa yrityksen laadunhallintaa. Kuva 5.8: Riskienhallinnan ja ohjelmistokehityksen tehtäviä [16, s. 86]. Riskienhallinnan ja ohjelmistokehityksen tehtävät suhteessa toisiinsa on esitetty kuvassa 5.8. Riskianalyysia tehdään rinnan ohjelmistokehityksen aikana suunnitteluvaiheessa monella eri tarkkuustasolla ja riskienhallinnan voidaan näin nähdä tu- 54

61 kevan tai ohjaavan suunnittelua kohti turvallisempaa ohjelmistoa. Riskienhallinnan toimenpiteiden todentaminen toteutetaan ohjelmistokehityksessä testausvaiheessa. Testaus ja verifiointi nähdään osana riskienhallintaa siten, että vähimmäistämistoimenpiteiden onnistumisen todentaminen on osa riskienhallintaprosessia. Tuotannon jälkeinen riskienhallinta vaikuttaa osaltaan ohjelmiston kehitykseen ylläpitovaiheessa, mutta tehtävät toimet ovat samoja: analysointi, arviointi, vähimmäistämistoimenpiteet ja todentaminen. 5.8 Verifiointi ja validointi Verifiointi- ja validointitoimenpiteillä osoitetaan, että vaatimukset ovat oikeita, toteutus on oikea ja täyttää vaatimukset. Erityisesti lakisääteisten vaatimusten täyttymisen kannalta nämä toimenpiteet ovat olennaisia, sillä niiden täyttyminen tarkistetaan suunnitteludokumentaation ja validointi-, verifiointi- sekä testiraporttien pohjalta [15]. Verifiointiin ja validointiin otetaan kantaa aikaisemmin esitellyssä riskienhallinnassa ja ohjelmistokehityksessä. Ne määrittelevät osaltaan näiden toimenpiteiden tarpeen, paikan ja tarkkuuden. Samoin ISO vaatii verifioinnin ja validoinnin toimien kuvauksen. IEEE:n standardi 1012 ohjelmiston verifioinnista ja validoinnista määrittelee termit seuraavasti [6, s. 9]: Validointi: Prosessi, jonka avulla osoitetaan, että ohjelmisto ja siihen liittyvät tuotokset vastaavat vaatimuksia jokaisen ohjelmistokehitysvaiheen jälkeen, ratkaisevat oikean ongelman (esim. mallintavat oikein fysiikan lakeja, noudattavat liiketoiminnan malleja, järjestelmään kohdistuvat oletukset ovat oikeita) sekä vastaavat aiottua käyttötarkoitusta ja käyttäjän odotuksia. Verifiointi: Prosessi, jonka avulla osoitetaan että ohjelmisto ja siihen liittyvät tuotokset noudattavat vaatimuksia, vastaavat standardeja, käytäntöjä ja merkintätapoja jokaisen ohjelmistokehitysvaiheen aikana sekä onnistuneesti toteuttavat jokaisen elinkaarimallin toiminnon ja täyttävät kaikki kriteerit täyttääkseen elinkaarimallin toiminnon tehtävät (esim. tehdä tuote oikein) Verifiointi tarkoittaa yksittäisen vaatimuksen oikeaksi todentamista. Verifioinnin voidaan siis katsoa vastaavan kysymykseen: Teemmekö tuotetta oikein? Tuotteen verifioinnille tulee laatia suunnitelma, jossa määritellään missä vaiheessa verifiointi toteutetaan, mitkä osat verifioidaan, millä tavoin verifiointi suoritetaan ja milloin tulokset hyväksytään. Verifioinnin tulokset on dokumentoitava. On myös huomattava, että verifioinnin apuna käytetyt työkalut tulee dokumentoida ja tarpeen mukaan 55

62 verifioitava ja validoitava. Tällaisia työkaluja voi olla esimerkiksi ohjelmiston automaattisessa testauksessa käytetyt kirjastot tai suunnitelmadokumentaation pohjalta tehdyt tutkimukset, kuten vikapuuanalyysit. Verifiointia voidaan tehdä monessa eri kehityksen vaiheessa, kuten suunnittelun aikana, integraation jälkeen ja ennen ohjelmiston julkaisua. Verifioinnin kohteita ovat esimerkiksi vaatimukset, arkkitehtuuri, suunnitteludokumentaatio, ohjelmistokoodi ja toteutus. Validointi vastaavaa kysymykseen: Teemmekö oikeaa tuotetta? Validointi tarkoittaa lääkinnällisen laitteen tapauksessa tapaa varmistaa suunnitellun tuotteen soveltuvuus aiottuun käyttötarkoitukseen [15, s. 49]. Käsite on siis hieman laajempi verrattuna perinteiseen ohjelmistoon liittyvään validointiin, koska siinä otetaan huomioon laitteen aiottu käyttötarkoitus ja sen asettamat oletukset ja vaatimukset. Validointia suoritetaan julkaistavaksi aiotulle tuotteelle suunnitellussa käyttöympäristössä. Myös yksittäisiä vaatimuksia validoidaan osoittamalla, että ne ovat oikeita. Tällaisia vaatimuksia ovat esimerkiksi erilaiset lääketieteelliset oletukset ihmisen toiminnoista, kuten sykkeen hälytysrajat ja poikkeamat nämä vaatimukset voidaan osoittaa oikeaksi viittaamalla tutkimuksiin tai asiantuntijan arviointiin. Samoin validoinnissa tarkastetaan, etteivät vaatimukset ole toistensa kanssa ristiriidassa. Verifioinnissa ja validoinnissa käytettävät tekniikat voidaan jakaa kahteen: tarkastus ja testaus. Tarkastukset ovat staattinen tapa tutkia esimerkiksi vaatimuksia, suunnitteludokumentaatiota tai ohjelmakoodia. Tuloksena on korjausehdotuksia ja huomioita. Tarkastuksia voidaan tehdä usein eri tavoin, kuten esimerkiksi erilaisten tarkistuslistojen tai lukutekniikoiden avulla tai puhtaaseen asiantuntijuuteen luottaen. Testauksessa ohjelmistoon tai sen osaan suoritetaan ennalta määrättyjä testejä ohjelmallisesti tai käsin. Ohjelmiston testaus on dynaaminen ja testaa valmisteilla olevaa tuotetta. Testauksen suunnittelun apuna voidaan käyttää monia eri tekniikoita riippuen testauksen tasosta tärkeintä on testata ohjelmiston oletettua toimintaa, vikatilanteet sekä väärät arvot, jotta testit ovat kattavia. Verifioinnin ja validoinnin tulokset dokumentoidaan, siten että ne ovat jäljitettävissä suunnitteludokumentaatioon ja alkuperäisiin vaatimuksiin. Kaikista verifiointi- ja validointitoimenpiteistä koostetaan raportti, joka liitetään osaksi tuotteen teknistä tiedostoa [21, s. 225], [15, s 92]. Lääkinnällisten laitteiden yhteydessä puhutaan myös kliinisestä validoinnista tai kliinisestä arvioinnista [10, s. 28]. Se tarkoittaa kliinistä tutkimusta, joka on tehty lääkinnälliselle laitteelle. Kliininen arviointi täytyy direktiivin mukaan tehdä laitteelle kun laitteella tehdään kliinistä tutkimusta tai hoitoa. EU:n direktiivi 2007/47/EY vaatii kliinisen arvioinnin jokaiselle laiteluokalle. Kliininen arviointi 56

63 tehdään tutkimuksella, johon osallistuu oikeita potilaita tai viittaamalla aikaisempiin kliinisiin tutkimuksiin samankaltaisista laitteista tai samankaltaiseen hoitoon perustavan tieteellisen kirjallisuuden analyysiin. Kliinisen validoinnin suunnitelma ja raportointi liitetään osaksi teknistä tiedostoa haettaessa CE-merkintää [15, s 92]. 5.9 Yhteenveto Direktiivin kanssa harmonisoidut standardit asettavat vaatimuksia lääkinnällisen laitteen ohjelmistokehitykselle liittyen ohjelmistokehitysmalliin, suunnitteluun, riskienhallintaan ja verifiointiin. Taulukossa 5.9 on esitetty ohjelmistokehityksen kannalta olennaisimmat direktiivin asettamat vaatimukset. 57

64 58 Taulukko 5.5: Yhteenveto direktiivin asettamista vaatimuksista. Yleiset vaatimukset, kappale 5.3 Selite Laiteluokka ja aiottu käyttötarkoitus määritelty. Standardit ja säännökset tunnistettu. Olennaisten vaatimusten täyttyminen todistettavissa. Riskienhallintaprosessi käytössä. Suunnitteludokumentaatio on riittävää. Tuotteen verifiointi- ja validointitoimet määritelty. Ohjelmistokehitysmalli on määritelty. Ohjelmistokehityksellä rajapinta riskienhallintaan. Ohjelmistokehitysmallin vaatimukset, kappale 5.6 Malli on dokumentoitu. Malli on jaettu vaiheisiin. Vaiheiden esivaatimukset ja tulokset määritelty. Suunnittelun eri tasot tunnistetaan. Tulosten dokumentointi noudattaa laatuhallintajärjestelmän ohjeita. Riskienhallinta on osa prosessia. Riskienhallintaprosessin vaatimukset, kappale 5.7 Rajapinnat ja tehtävät määritelty ohjelmistokehitykseen. Riskienhallinta ohjaa suunnittelua. Todentaminen osana kehitystä. Direktiivin suora vaatimus. Suunnittelun esitiedoksi. Direktiivin suora vaatimus. Suunnittelun esitiedoksi. Tunnistettujen standardien ja säännösten täyttämisen todentaminen. Direktiivin suora vaatimus. Ohjaa turvallista suunnittelua. Suunniteludokumentaatiosta löydyttävä kaikki riskienhallinnassa ja vaatimusmäärittelyssä tunnistetut osat. Direktiivin suora vaatimus. Suunnittelun ja toteutuksen todentaminen. Direktiivin suora vaatimus. Käytettävä ohjelmistokehitysmalli kuvattava. Direktiivissä kuvattu riskienhallinta kattaa myös ohjelmiston. Mallin jokaisen vaiheen esitiedot, toiminnot ja ulostulot. Malli on jaettava tunnistettuihin vaiheisiin, kuten IEC 62304:n esitys. Jokaiselle vaiheelle on esitiedot ja tulokset. Suunnittelulle nähdään kaksi tasoa: arkkitehtuuri ja detaljisuunnittelu. Ohjelmistokehitysmalli toimii järjestelmätason prosessien kanssa. IEC62304 erottaa järjestelmätason ja ohjelmistotason riskit. Riskianalyysin kautta löydetyt vähimmäistämistoimenpiteet voivat olla uusia ohjelmistovaatimuksia. Jaetut tehtävät tunnistettava. Riskianalyysi ja riskien vähimmäistämistoimenpiteet toimivat suunnittelun esitietona. Verifioinnin eri tehtävät ohjelmistokehityksen aikana.

65 6 Täydennetty Scrum-malli Tässä kappaleessa esitetään täydennetty Scrum-malli lääkinnällisten laitteiden ohjelmistokehitykseen. 6.1 Mallin valinta ja täydentäminen Boehm ja Turner esittävät ketteriä menetelmiä arvioivassa kirjassaan [37], että prosessimalleja ei tulisi noudattaa orjallisesti vaan niitä tulee muokata omiin tarpeisiin. Samaa ehdottaa Pöyhönen julkaisussa Lääkintälaitteiden ohjelmistot, jossa hän esittelee yleisen kehyksen XP-mallin soveltamisesta lääkinnällisen laitteen ohjelmistokehitykseen [10, s. 45]. Samassa julkaisussa hän toteaa, että iteroiden tai prototyyppeinä tehdyt ohjelmiston osat voidaan hyväksyä osaksi valmista markkinoille julkaistavaa tuotetta, mikäli prototyypin kehityksen aikana tehty tuote, dokumentaatio ja käytetty ohjelmistokehitysmalli täyttävät lääkinnälliselle laitteelle ja kehitykselle asetetut vaatimukset [10, s. 56]. IEEE on julkaissut standardin ohjelmistokehityksen vaihejakomalliprosessien kehittämiseen [78]. Siinä kuvataan prosessiarkkitehdin rooli ja tehtäviä prosessimallin kehittämiseksi. Mallin rakentaminen alkaa tunnistamalla tarvittavat vaiheet, näiden esitiedot ja tulokset. Mallia käyttävän organisaation erityispiirteet huomioidaan mallin kehittämisessä, mikäli se on tarpeen. Standardissa ehdotetaan valitsemaan jo määritellyistä ohjelmistokehitysmalleista sopivin tunnistamalla mallien rajoitteet ja vaiheet. Tämän jälkeen mallia täydennetään ja tulos varmistetaan tutkimalla onko siinä kaikki tunnistetut erityispiirteet projektille, jossa uutta mallia käytetään. Kuva 6.1: Ketterien menetelmien mukautuvuus kuvattujen toimintojen ja roolien mukaan [30, s. 9]. Scrum-mallia pidetään ketteristä menetelmistä erittäin mukautuvana [30, s. 9], joten siihen on helppo määritellä uusia tehtäviä. Mallien mukautuvuus esitettyjen 59

66 toimintojen ja roolien määrän mukaisesti on esitetty kuvassa 6.1. XP kuvaa Scrummallin tehtävien lisäksi tarkempia käytäntöjä, kuten pariohjelmoinnin ja testivetoisen ohjelmistokehityksen (test-driven development, TDD) käytön. RUP (Rational Unified Process) puolestaan kuvaa yli 30 roolia, 20 tehtävää ja 70 tulosta eri vaiheille [30, s. 10]. RUP:n haasteena voidaan pitää sen oppimista ja mukauttamista projektiin. Tässä työssä käytettäväksi ohjelmistokehitysmalliksi valitaan Scrum. Scrum on suosiota saaneista malleista mukautuvin, sen käytöstä on hyviä kokemuksia ja se on helppo omaksua [79]. Tutkielman taustalla ei ole organisaatiota, joka vaikuttaisi mallin valintaan. Projektin erityispiirteenä on lääkinnällisen laitteen kehitys. Scrum-mallia täydennetään kappaleessa 5 esitettyjen lääkinnällisten laitteiden direktiivin ja sen kanssa harmonisoitujen standardien vaatimusten mukaiseksi. Ohjelmistokehitysmallille esitettiin vaatimukseksi dokumentoitu kuvaus mallista, joka on jaettuna selkeisiin vaiheisiin. Vaiheiden esitiedot ja tulokset määritellään sekä suunnittelusta tehdään riittävä dokumentointi. Suunnitteludokumentaatiota voidaan pitää riittävänä kun arkkitehtuuridokumentaatiossa esitellään ohjelmisto jaettuna loogisiin osiin, kriittiset komponentit on tunnistettu sekä suunnitteludokumentaatiosta on viitteet vaatimuksiin ja riskeihin [24], [15, s. 30]. Riskienhallinta on osana ohjelmistokehitystä ja sille on määritelty tehtävät tai rajapinnat ohjelmistokehitysmallissa. Mallissa tulee myös huomioida verifioinnin ja validoinnin tehtävä. Luvussa 3 esitelty Scrum-malli kuvaa alustusvaiheen, jossa järjestelmän vaatimukset ja arkkitehtuuri kehitetään. Tätä kohtaa on tarpeen tarkentaa suunnittelun ja riskienhallinnan osalta. Alustusvaihetta muokataan luonteeltaan hieman erilaiseksi kuin se on alun perin esitelty. Alustusvaihe eristetään Scrum-mallista ulkoiseksi toimeksi ja Scrum alkaa lyhyellä pyrähdyksellä, jota kutsutaan 0-pyrähdykseksi. Alustusvaiheen tuloksena ovat asiakasvaatimukset, esitutkimuksen ja vaatimusmäärittelyn tulokset, kuten laitetta ja kehitystä koskevat säännökset, lait ja rajoitteet. Projektisuunnitelma ja alustava riskianalyysi tehdään myös ennen kuin Scrum alkaa. Tällä erittelyllä tavoitellaan parempaa mukautuvuutta ja mahdollistetaan mallin käyttö ulkoistettuun ohjelmistokehitykseen. Kehityksen esitiedot ja vaadittavat alustustoimet tehdään 0-pyrähdyksen aikana. Riskienhallintaprosessille esitetään rajapinnat Scrum-mallin vaiheisiin. Spiraalimallin riskivetoisuutta käytetään pohjana riskienhallinnan ja ohjelmistokehitysmallin integroinnissa. Riskienhallinnan ja ohjelmistokehitysmallin vaiheet ovat seuraavat: Riskianalyysi: Projektin alku ja uudet tai muuttuneet vaatimukset pyrähdyksien välissä. 60

67 Riskienhallinta: Pyrähdyksen aikana vähimmäistämistoimenpiteet. Julkaisun jälkeen valvonta. Jäännösriskit: Pyrähdyksen lopussa ja julkaisun jälkeen. Verifiointia ja validointia tarkennetaan kehityksen aikana. Scrum ei määrittele testauksen, verifioinnin tai validoinnin tehtäviä suoraan, joten ne on määriteltävä tarkemmin. Scrum-mallissa on vaatimusten osalta tiettyä validointia, johtuen sen iteratiivisesta ja inkrementaalisesta luonteesta [80]. Pyrähdysten vaihtopalavereissa asiakkaalle näytetään tuotosta uuden toiminnallisuuden osalta, minkä pohjalta hän voi todeta vaatimuksen oikeaksi (validi). Näistä palavereista ei kuitenkaan synny riittävää dokumentaatiota vaatimusten täyttämiseksi. Testausta tarkennetaan lisäämällä jokaisen pyrähdyksen loppuun integraatiotestaus ja lisäksi käyttöön otetaan testivetoinen ohjelmistokehitys XP-mallista sekä esitellään vaatimusten verifiointi. 6.2 Yleiskuvaus Kuva 6.2: Scrum yleiskuva. Scrum-malli on jaettu kolmeen pääosaan. Malli alkaa analyysivaiheesta, jossa analysoidaan saadut esitiedot ja vaatimukset. Analyysivaiheen tulokset toimivat toteutusvaiheen pohjana. Toteutus tehdään iteratiivisesti ja inkrementaalisesti pyrähdyksissä kappaleen 3 Scrum-mallin tavoin. Pyrähdykset alkavat aloituspalaverilla, 61

68 jossa valitaan toteutettavat vaatimukset ja tutustaan vaatimuksiin liittyviin riskeihin. Pyrähdyksen aikana valvotaan riskejä ja toteutetaan vähimmäistämistoimenpiteet, jotka liittyvät pyrähdyksen vaatimuksiin. Pyrähdys loppuu katselmointipalaveriin ja ohjelmistosta luovutetaan tuotteen omistajalle testattu ohjelmisto ja ohjelmistokehityksen aikana tehty dokumentaatio. Riskienhallinta on Scrum-mallin rinnalla toimiva tukiprosessi, joka jakaa tehtäviä ohjelmistokehityksen kanssa. Kuvassa 6.2 on havainnollistettu Scrum-mallin vaiheet ja rajapinnat riskienhallintaan. 6.3 Analyysivaihe Kuva 6.3: Pyrähdys 0. Analyysivaiheen tarkoitus on kartoittaa yleistietoa projektista, estimoida projektille alustava koko ja tuottaa arkkitehtuurikuvaus sekä alustaa riskienhallinnan toimet ohjelmistokehitystä varten. Vaiheen pituutta ei ole määritelty tarkasti, koska tarvittava aika on riippuvainen projektin koosta. Vaiheeseen voidaan olettaa käytettävän vähemmän aikaa kuin yhteen kokonaiseen pyrähdykseen. Pyrähdys nollaa ei ole määritelty aikaisemmin esitellyssä Scrum-mallissa kappaleessa 3 vaan se on tuotu uutena käsitteenä Scrum-malliin, jotta direktiivin asettamat vaatimukset täyttyisivät. Kuvassa 6.3 on esitelty vaihe yleisesti ja taulukoissa 6.1 ja 6.2 on kuvattu pyrähdyksen esitiedot ja tulokset. Projektin alussa otetaan huomioon direktiivin asettamat vaatimukset ja markkina-alueen erityisvaatimukset [15, s. 12]. Laitteen lääkintälaiteluokka ja aiottu käyttötarkoitus on oltava selvitettynä ennen projektin estimoinnin aloittamista. Lääkintälaiteluokka vaikuttaa projektin aikana tehtävään dokumentaatioon, riskienhallintaan ja testauksen tarpeeseen. Samalla tutkitaan onko kehitettävällä tuotteella vielä jotain erityisvaatimuksia, jotka huomioitava projektin aikana. Tällaisia voivat ol- 62

69 Selitys Vaatimusmäärittelyn pohja. Sisältää vähintään aiotun käyttötarkoituksen, päätoiminnallisuudet, rajoitteet ja laadulliset vaatimukset. Direktiivi tulee ottaa vaatimusmäärittelyn ja suunnittelun lähtötiedoksi. Direktiivi laajentuu aikaisemmin esiteltyihin standardeihin ja niiden noudattamiseen. Samoin tulee ottaa huomioon mahdolliset muut koskevat standardit tai säännökset riippuen markkinaalueesta. Projektisuunnitelmassa määritellään roolit, vastuut, osoitetaan henkilöstön pätevyys ja resurssit. Riskianalyysi aloitetaan samaan aikaan kuin vaatimusmäärittely. Analyysiä päivitetään 0-pyrähdyksen lopussa analysoimalla tunnistettuja vaaroja arkkitehtuurista. Dokumentti Asiakasvaatimukset Lääkinnällisten laitteiden direktiivi Projektisuunnitelma Alustava riskianalyysi Taulukko 6.1: Esitiedot pyrähdys 0. Dokumentti Tuotteen työlista Alustava arkkitehtuuri Julkaisusuunnitelma Verifikaatiosuunnitelma Selitys Varsinainen vaatimusmäärittelydokumentaatio esiteltynä Scrum-mallin mukaisesti. Sisältää toiminnalliset vaatimukset ja jokaisella vaatimuksella on prioriteetti, koko, käyttäjätarina-muotoinen esitys, tila, tunniste ja tarvittavat viitteet. Ohjelmiston arkkitehtuurin ensimmäinen versio, joka perustuu tuotteen työlistan käyttäjätarinoihin ja määriteltyihin laadullisiin vaatimuksiin sekä suunnittelun lähtökohdiksi otettuihin riskeihin, säännöksiin ja standardeihin. Ohjelmiston julkaisukäytänteet, julkaisuajat ja eri versioiden tarkoitukset. Suunnitelma siitä, minkä tasoista testausta ohjelmistolle tehdään ja missä vaiheessa määritellyt vaiheet ovat soveltuvia. Taulukko 6.2: Pyrähdys 0:n tulokset. 63

70 la esimerkiksi käytettävyys- ja hälytysäänistandardit, jotka otetaan tällöin tuotteen suunnittelun lähtökohdiksi [15, s ], [11, s. 13]. Asiakasvaatimukset ovat kartoitus tuotteen toiminnallisuuksista ja käyttäjien odotuksista. Tästä dokumentista luodaan tarkennettu vaatimusmäärittely tuotteen työlistan muodossa. Lopuksi, kun on saatu riittävän hyvä käsitys tuotteesta, suunnitellaan kehitettävälle tuotteelle alustava arkkitehtuuri. Luvussa 5.6 todettiin arkkitehtuurin olevan riittävä kun siinä on esitetty ohjelmisto loogisina osioina tai komponentteina kriittiset osat tunnistaen. Vähintään nämä elementit kuvataan analyysivaiheessa luotavaan suunnittelun dokumentaatioon. Riskianalyysista voidaan johtaa arkkitehtuurille laadullisia vaatimuksia. Arkkitehtuuri arvioidaan lopuksi laadullisia vaatimuksia ja riskianalyysissa tunnistettuja vaaroja vasten. Arkkitehtuuria korjataan tarpeen mukaan, kunnes se on osapuolien mielestä hyväksyttävä. Syntyvä arkkitehtuurisuunnitelma ei ole viimeinen versio tai ehdoton, vaan sitä päivitetään kehityksen aikana kun ymmärrys halutusta ohjelmistosta kasvaa. Verifiointisuunnitelma luodaan testauksen ja verifioinnin pohjaksi asiakasvaatimuksista ja suunnittelun lähtökohdaksi otetuista säännöksistä. Projektisuunnitelma antaa puitteet resursointiin ja julkaisusuunnitelman luontiin. Julkaisusuunnitelmaan on valittu tietyt avainominaisuudet eri julkaisupäivämääriin, jotka on määritelty projektisuunnitelman pohjalta. Itse julkaisusuunnitelmasta voidaan viitata suoraan tuotteen työlistaan ja käyttää aikataulutukseen työlistan tehtävien työmääriä. Julkaisusuunnitelmaan kirjataan myös eri versioiden ja versionumeroinnin tarkoitus. Laiteluokkien IIa, IIb tai III ohjelmistoa sisältäviä järjestelmiä ei voida ottaa käyttöön ilman, että ilmoitettu laitos varmistaa järjestelmän kehitys- ja suunnitteluprosessien standardinmukaisuuden kuten luvussa 5 todetaan. Tästä johtuen julkaisusuunnitelmassa tulee ottaa kantaa milloin järjestelmän hyväksyttäminen alkaa ja mitä versioita käytetään tutkimukseen tai muuhun käyttötarkoitukseen, joka ei vaadi CE-merkintää. 6.4 Kehitysvaihe Kehitys tapahtuu Scrum-mallin mukaisesti pyrähdyksissä. Pyrähdys on esitelty kuvassa 6.4. Yhden pyrähdyksen pituus on noin kaksi viikkoa, jonka aikana tiimi luo mahdollisesti julkaistavan ja käytettävän version tuotteesta. Toteutetut ominaisuudet on valittu pyrähdyksen työlistaan tuotteen työlistasta prioriteettien mukaan. Varsinaiset vaatimukset valitaan ennen pyrähdyksiä pidettävässä suunnittelupalaverissa. Palaverissa tuotteen työlistan prioriteetteja voi päivittää, vaatimuksia lisätä tai poistaa. Priorisoinnin pohjana käytetään tuotteen julkaisusuunnitelmaa ja prio- 64

71 Kuva 6.4: Tarkennettu pyrähdysvaihe. riteeteista vastaa tuotteen omistaja. Pyrähdys alkaa palaverin jälkeen. Pyrähdyksen alussa luodaan integraatiotestaussuunnitelma ja ennen varsinaista toteutustyötä suunnitellaan jokaiselle pyrähdyksen työlistaan valitulle vaatimukselle testit. Testit toimivat kehityksen ja verifioinnin pohjana. Kehitystä voi kutsua hyväksymistestivetoiseksi, koska jokaista vaatimusta vasten luodaan hyväksymistesti ennen kuin itse toteutusta on olemassa. Tuotoksena syntyy pyrähdyksen testaussuunnitelma ja hyväksymistestit valituille vaatimuksille. Kehityksen aikana tiimi suunnittelee ja toteuttaa valittuja toiminnallisuuksia itsenäisesti. Tämän aikana voi syntyä mahdollisesti erilaista suunnitteludokumentaatiota. Erityisesti arkkitehtuuridokumentaatiota päivitetään, mikäli siihen tehdään muutoksia. Muuttuneet tai uudet dokumentit julkaistaan pyrähdyksen lopussa. Riskienhallinta on osa pyrähdystä, joka näkyy riskien vähimmäistämistoimenpiteiden toteutuksena. Joihinkin vaatimuksiin liittyvät riskit vaativat huomiointia suunnittelussa ja tämän tukena toimii riskianalyysi. Tällaisia riskejä hallitaan suunnittelemalla toteutus siten, että kyseiseen vaatimukseen liittyvän riskin todennäköisyyttä pienennetään tai riski käsitellään luvun 5.7 mukaisesti. Joitakin riskejä on mahdoton pienentää turvallisella suunnittelulla. Tällöin riskiä voidaan pienentää kehittämällä esimerkiksi hälytysjärjestelmä, joka ilmoittaa kun riskin toteutumiseen 65

72 liittyvä toiminto havaitaan. Riskienhallinnan toimenpiteet käsitellään riskienhallintaprosessin kautta ja tehdyt vähimmäistämistoimenpiteet dokumentoidaan. Vähimmäistämistoimenpiteet konkretisoituvat esimerkiksi uusina vaatimuksina, joten sellaiset vaatimukset on merkittävä vaatimusmäärittelydokumentaatioon. Kaikki syntyvä dokumentaatio on myös katselmoitava ja hyväksyttävä käytettävän laatujärjestelmän mukaisesti. Katselmointien tarve tulee laatujärjestelmä-standardista ISO Pyrähdyksen lopuksi syntyy julkaistava tuote tai osa siitä, pyrähdyksen integraatiotestaussuunnitelma, testaustulokset, katselmointien yhteenveto ja muu päivittynyt dokumentaatio. Kehitysvaiheen tulokset on kuvattu tarkemmin taulukossa 6.3. Tarkennus Käytettävä ja testattu palanen asiakkaan vaatimaa ohjelmistoa. Pyrähdykseen valittujen käyttäjätarinoiden testaussuunnitelma koko ohjelmistolle. Integraatiotestaussuunnitelma. Integraatiotestien tulokset. Tulosraporttiin kirjataan testattu versio, testien kuvaukset ja testaaja. Dokumenttien ja koodikatselmointien yhteenveto. Yhteenveto sisältää vähintään katselmoitujen dokumenttien otsikot, versiot ja katselmoinnin tuloksen sekä katselmoijien nimet. Tarkennettu suunnitteludokumentaatio julkaistaan ja ohjelmiston version mukaisesti. Arkkitehtuuridokumentti käsitetään myös ohjelmiston suunnitteludokumentaationa samoin kuin tietokannan kuvaus. Yhteenveto tehdyistä käyttäjätarinoista, julkaisupäivämäärä, versionumero ja pyrähdyksen numero. Tuotos Ohjelmisto Testaussuunnitelma Testaustulokset Katselmointien yhteenveto Suunnitteludokumentaatio Pyrähdyksen yhteenveto Taulukko 6.3: Kehitysvaiheen tulokset. Pyrähdyksen loputtua pidetään pyrähdyksen katselmointipalaveri, jossa esitellään viimeisen pyrähdyksen tulokset. Usein katselmointipalaveri pidetään samaan aikaan seuraavan pyrähdyksen suunnittelutapaamisen kanssa. Tässä palaverissa katselmoidaan toteutus, ehdotetaan mahdolliset muutokset ja hyväksytään tuote. Tämän palaverin aikana voidaan katselmoinnin yhteydessä kevyesti validoida to- 66

73 teutetut toiminnallisuudet, mikäli palaveriin osallistuu kehityksestä riippumaton asiantuntija. Validoinnista syntyy tällöin palaverin loputtua oma dokumentti. Validointi koskee tällöin vain tuotteen tiettyjä ominaisuuksia ei itse tuotetta. Tuote on validoitava kokonaisesta valmiista, julkaistavasta versiosta. 6.5 Verifiointi ja validointi Ketterissä menetelmissä ja Scrum-mallissa voidaan nähdä suunnittelulle eri tasoja. Hubert Smiths esittelee suunnittelun tasot seuraavasti: tuotteen visio, tuotteen tiekartta, julkaisusuunnitelma, iteraation suunnittelu ja päivittäinen suunnittelu [81, s. 4-9]. Tasot on muutettu kuvaamaan Scrum-mallin termejä taulukossa 6.4 ja niille on esitetty vastuut sekä tavat toteuttaa laatutoimenpiteitä. Taso Vastuu Tapa Tuote Tuotteen omistaja Laatusuunnitelma Julkaisu Tuotteen omistaja Testaussuunnitelma ja testit Pyrähdys Tiimi Integraatiotestaus, hyväksymistestit ja pyrähdyksen katselmointi Käyttäjätarina Tiimi Hyväksymistestaus ja katselmoinnit Tehtävä Tiimi Yksikkötestaus ja katselmoinnit Taulukko 6.4: Verifioinnin ja validoinnin tehtävät Scrum-mallissa tasoittain. Pyrähdys alkaa kirjoittamalla pyrähdykseen valittujen käyttäjätarinoiden pohjalta integraatiotestaussuunnitelma. Testit ajetaan vasta pyrähdyksen lopussa kun kaikki käyttäjätarinat on toteutettu ja integroitu. Testit ja niiden tulokset dokumentoidaan. Dokumentaatiolla osoitetaan verifiointitoimet CE-merkintää haettaessa. Käyttäjätarinoiden työstäminen aloitetaan niin ikään testin kirjoittamisella. Testi voi olla automatisoitu tai manuaalinen. Kehittäminen voidaan nähdä siis hyväksymistestauslähtöisenä kehityksenä. Käyttäjätarinoiden testit ohjaavat kehitystä ja varmentavat toiminnallisuuden kyseisen vaatimuksen osalta. Käyttäjätarinoiden hyväksymistestit eroavat integraatiotesteistä siten, että hyväksymistesti testaa vain yhden vaatimuksen toiminnallisuutta. Pyrähdyksen aikana tehtävää ohjelmistokehitystä tehdään testivetoisesti. Testivetoinen ohjelmistokehitys ei ole sama asia kuin yksikkötestaaminen, joten kriittisille osille kirjoitetaan myös tarkemmat toiminnallisuutta testaavat testit. Mahdollisten ohjelmistovikojen yhteydessä on suotavaa kirjoittaa automaattinen testi, joka toistaa vian ja vasta sen jälkeen korjataan vika. 67

74 Katselmoinnit pyrähdyksen aikana ovat Scrum-tiimin tehtävä. Koodien katselmoinnit ovat yksi tapa verifioida toimintaa ja parantaa ohjelmiston laatua. Vähintään kriittiset osat katselmoidaan ja katselmoinneista dokumentoidaan yleiset tiedot, kuten katselmoijat ja tulokset. Koodin lisäksi katselmoidaan myös hyväksymistestit. Käyttöön julkaistavalle tuotteelle on joissakin tapauksissa suoritettava testejä pyrähdyksien integraatiotestien lisäksi. Nämä Scrum-mallin ulkoiset testit ovat tuotteen omistajan vastuulla. Testit suoritetaan tuotteen julkaisusuunnitelmassa määritellyille julkaisuille. Tällaisia testejä voi olla esimerkiksi käytettävyystestit tai usean ohjelmiston integraation jälkeiset verifiointitoimet. Lääkinnällisten laitteiden direktiivi vaatii jokaisen julkaistavan ohjelmiston täyttävän sille esitetyt vaatimukset ja CE-merkinnän. Uusia ohjelmistoversioita voi julkaista kevyemmin päivityksinä, mikäli ohjelmisto ei ole muuttunut merkittävästi. Laajempien päivitysten myötä tuotteelle on haettava muutospyyntöä ilmoitetulta laitokselta [15, s ]. Tuotteen verifiointia ja validointia ohjataan tuotteen omistajan määrittelemällä laatusuunnitelmalla, joka on osa vaadittua laatujärjestelmää [15, s. 14]. Se määrittelee osaltaan testauksen tason aina Scrum-mallin integraatiotesteihin asti, sillä laatusuunnitelman verifioinnin ja validoinnin tasot ovat yhdenmukaisia tuotteen lääkintälaiteluokan kanssa ja kattaa näin koko kehityksen [15, s. 49]. 6.6 Riskienhallinta Riskienhallinnan rajapinta noudattaa luvussa 5.6 esitettyä jakoa. Riskienhallinta pidetään omana prosessina, johtuen siihen liittyvistä tehtävistä, päätöksenteosta ja rooleista. Scrum-mallin roolit pidetään erillään riskienhallinnasta, eikä riskienhallinnan rooleja sekoiteta Scrum-tiimiin. Tiimistä osallistuu riskienhallintaan yksi tai useampi henkilö, jolloin he edustavat riskienhallinnassa ohjelmistoalan erityisosaajia. Erottelu korostaa entisestään ihmisten välistä kommunikointia ohjelmistokehityksen aikana. Riskienhallinnan ja ohjelmistokehitysmallin välille tunnistettiin kolme liittymää, jotka ovat riskianalyysi Scrum-mallin analyysivaiheessa, riskienhallinta pyrähdyksien aikana ja jäännösriskien valvonta pyrähdyksien jälkeen. Ohjelmistoa koskevia riskejä käsitellään Scrumin aikana, joten riskienhallintaprosessilla ja Scrum-mallilla on jaettuja tehtäviä. Tehtävät on ajoitettu Scrum-mallin mukaisesti. Riskianalyysi alkaa ennen ohjelmistokehitystä tai suunnittelun aikana. Riskianalyysiä voidaan tarkentaa analyysivaiheen 0-pyrähdyksen aikana syntyneen suunnitteludokumentaation tuella. Usein tarkempi riskianalyysi on pakollista suunnit- 68

75 teludokumentaation pohjalta, koska riskianalyysitekniikat käyttävät suunnitteludokumentaatiota ohjelmistosta johtuvien riskien syiden tunnistamiseen. Riskianalyysitekniikoita esiteltiin luvussa 5.7 ja niistä ainoastaan alustavaa riskianalyysia voidaan tehdä ilman suunnitteludokumentaatiota. Pelkästään alustavan riskianalyysin käyttö ei ole riittävä, jos laitteen riskitaso on korkea. Riskienhallinta kattaa koko tuotteen elinkaaren. Riskienhallinnan merkitys on korostunut ohjelmistokehityksen aikana, jolloin uusia toiminnallisuuksia kehitetään. Pyrähdyksien aikana toteutetaan vähimmäistämistoimenpiteitä ja näiden tehokkuus varmistetaan pyrähdyksen lopussa. Scrum-tiimillä on kehityksen aikana oma roolinsa riskien tunnistamisessa ja vähimmäistämisessä, koska tarkempi suunnittelu toteutetaan pyrähdyksen aikana. Riskien arvioinnissa on tunnistettu vaatimuksia koskevat riskit ja niiden vähimmäistämistoimenpiteet. Suunnittelu ja toteutus noudattavat riskienhallinnan tuloksia ja tämän on tultava esiin suunnitteludokumentaatiosta tai verifioinnin tuloksista. Pyrähdyksen lopussa päivitetään riskianalyysin avulla jäännösriskit ja koko tuotteen riskitaso. Tuotteen työlistalle voidaan lisätä uusia vaatimuksia. Uusiin vaatimuksiin voi liittyä tunnistamattomia riskejä, joten riskianalyysiä tehdään tarvittaessa pyrähdyksien välissä. Tämä hidastaa kehitystä verrattuna perinteiseen Scrum-malliin, johtuen uudesta vaiheesta vaatimuksen kirjauksen ja toteutuksen välissä. Uuden vaatimuksen voi ottaa pyrähdyksen työlistalle vasta kun riskienhallinnan avulla on löydetty vaatimukseen liittyvät riskit ja niiden vähimmäistämistoimenpiteet tai todettu ettei vaatimukseen liity riskejä. 6.7 Yhteenveto Scrum-mallia täydennettiin luvussa 5 tunnistettujen direktiivin asettamien vaatimusten pohjalta. Malliin lisättiin uusi vaihe, pyrähdys 0, jonka aikana suunnitellaan ohjelmiston arkkitehtuuri sekä päivitetään riskianalyysiä ohjelmistovaatimusten ja alustavan arkkitehtuurin pohjalta. Pyrähdys 0:n aikana luodaan ohjelmistolle vaatimukset tuotteen työlistan muodossa ja tehdään julkaisusuunnitelma. Riskienhallinnan tehtäville esiteltiin rajapinnat ohjelmistokehityksen aikana sekä malliin tarkennettiin testauksen tehtävät ja tasot. Täydennetyn Scrum-mallin vaiheille esitettiin selkeät esitiedot ja tulokset. Taulukossa 6.5 on esitetty yhteenvetona mallin vaiheiden esitiedot, tehtävät ja tulokset. 69

76 Vaihe Esitiedot Tehtävät Tulokset Analyysi Asiakasvaatimukset, projektisuunnitelma, Pyrähdys 0, arkkitehtuurisuunnittelu, Arkkitehtuuri, riskianalyysi, tuotteen työ- riskianalyysi, tunnistetut riskianalyysi lista, julkaisu- ja veri- standardit ja fikaatiosuunnitelma asetukset Pyrähdys Pyrähdyksen työlista, Suunnittelu, toteu- Ohjelmisto, tes- riskianalyysi ja tus, testaus, katseltaussuunnitelma, verifikaatiosuunnitelmmoinnit, päivittäiset tapaamiset testaustulokset, katselmointien yhteenveto, suunnitteludokumentaatio ja päivitykset riskienhallintatiedostoon Julkaisu Julkaisusuunnitelma, Julkaisu ja ilmoittaminen Julkaisutiedote ja ohjelmisto ja dokumentaatitys jäännösriskien päivi- Taulukko 6.5: Täydennetyn Scrum-mallin vaiheet. 70

77 7 Esimerkki Tässä kappaleessa esitellään kuvitteelliseen lääkinnälliseen laitteeseen liittyvän ohjelmiston ohjelmistokehitys kappaleessa 6 esitellyn Scrum-mallin mukaan toteutettuna. Järjestelmä, johon ohjelmistoa kehitetään, on ihmisen sykettä mittaava laitteisto. Järjestelmä koostuu anturista, joka kiinnitetään potilaaseen, sekä laitteesta, johon anturi kiinnitetään. Laite sisältää sulautetun ohjelmiston, joka käsittelee anturilta tulevan signaalin. Laitteella on liitäntä ulospäin, jonka kautta se tarjoaa käsitellystä signaalista erilaisia tulkinnallisia arvoja. Kehitettävällä ohjelmistolla on tarkoitus näyttää laitteelta saatava tieto monitorilla sekä generoida hälytyksiä kun arvot ylittävät tai alittavat tietyt arvot. Kuva 7.1: Yleiskuva järjestelmästä. 7.1 Ennen ohjelmistokehitystä Ennen PC-ohjelmiston kehityksen aloitusta määritellään projektisuunnitelma. Projektisuunnitelmasta käy ilmi projektin roolit, vastuut ja resurssit sekä rajoitteet. Projektilla on yksi ohjelmistokehityksen tekevä tiimi, tuotteen omistaja ja asiantuntijana toimiva lääkäri. Tiimi koostuu ohjelmoijista, arkkitehdistä ja muista ohjelmistoalan erikoisosaajista. Tuotteen omistajana toimii järjestelmän tilaaja ja hän vastaa viime kädessä vaatimuksista, niiden prioriteeteista ja resursseista. Esimerkin järjestelmän laiteluokaksi on valittu IIb. Tätä perustellaan sillä, että kyseessä on elintoimintoa tarkkaileva laite. Laite ei aiheuta itsessään minkäänlais- 71

78 ta riskiä potilaalle suoran kontaktin kautta. Laite generoi hälytyksiä kun potilaalla tunnistetaan olevan liian korkea tai alhainen syke. Tämän perusteella pahin mahdollinen tapaus potilaalle on kuolema, mikäli laitetta käytetään riskialttiin potilaan 1 ainoana turvana. Aiottu markkina-alue on Eurooppa ja noudatettavaksi säännöksiksi on tunnistettu tutkielmassa luvussa 5 esitetyt standardit sekä hälytysääniä ja käytettävyyttä koskevat standardit EN-457 ja IEC Laitteelle ja koko järjestelmälle on tunnistettu joukko vaatimuksia ja näiden pohjalta on tehty alustava riskianalyysi. Riskienhallinta on aloitettu aikaisemmin sulautetun laitteen kehityksen ja koko järjestelmän esitutkimuksen aikana. Samaa riskitiedostoa käytetään PC-ohjelmiston riskienhallintatiedostona. Järjestelmässä olevan laitteen sulautetun ohjelmiston käyttämä signaalikäsittely-algoritmi on osoitettu tutkimuksella validiksi sekä laitteen rajapinnasta on määrämuotoinen dokumentaatio. Laitteelle on myös tehty tarvittavat mekaniikka- ja sähkötestit CE-merkinnän hyväksyttämiseksi pyrähdys Tuotteen omistaja toimittaa tiimille seuraavat dokumentit: vaatimusmäärittely, projektisuunnitelma, alustava riskianalyysi, laitteen rajapintadokumentaatio sekä tarvittavat säännökset. Tuotteen omistaja perehdyttää tiimin tuotettavaan järjestelmään, sen käyttötarkoitukseen ja esittelee tunnistetut kehitystä koskevat säännökset. Tiimi tutustuu järjestelmän vaatimuksiin ja tekee toimitetusta vaatimusmäärittelystä tuotteen työlistan yhteistyössä tuotteen omistajan kanssa. Tiimi arvioi koot sekä lisää tarvittavat viitteet muihin dokumentteihin. Koot arvioidaan suhteellisen pisteytystavan mukaisesti. Tiimi arvioi jokaisen vaatimuksen työmäärän koon ennalta määriteltyjen pistejoukon mukaisesti. Tässä esimerkissä käytetty pistejoukko on pienimmästä työmäärästä suurimpaan: 0,1,2,3,5,8,13 ja 20. Tässä vaiheessa työlista myös priorisoidaan tuotteen omistajan toimesta. Priorisoinnissa käytetään vapaata numeroarvoa, jonka mukaan vaatimukset laitetaan järjestykseen. Taulukossa 7.1 on esitetty esimerkki tuotteen työlistasta. Taulukon muoto on seuraava: Prioriteetti: Vaatimuksen prioriteetti numeerisena arvona. Tila: Vaatimuksen tila, esim.: Ei valmis, Aloitettu, Toteutettu, Testattu, Julkaistu. Vaatimus: Käyttäjätarina-muotoinen esitys vaatimuksesta. 1 Esimerkiksi leikkauksesta toipuva potilas. 72
