KÄYTTÖ- JA HUOLTO-OHJE. KM-3535x690x670

Transkriptio

1 LAMINAARIVIRTAUSYKSIKKÖ KM-3535x690x670 Laitenumero: Toimituspvm: Sijoituspaikka: Tehdas ja pääkonttori: Manufacturing Plant and Head Office Teollisuustie 3, FIN VILPPULA, FINLAND Tel (0) , Fax +358-(0) ,

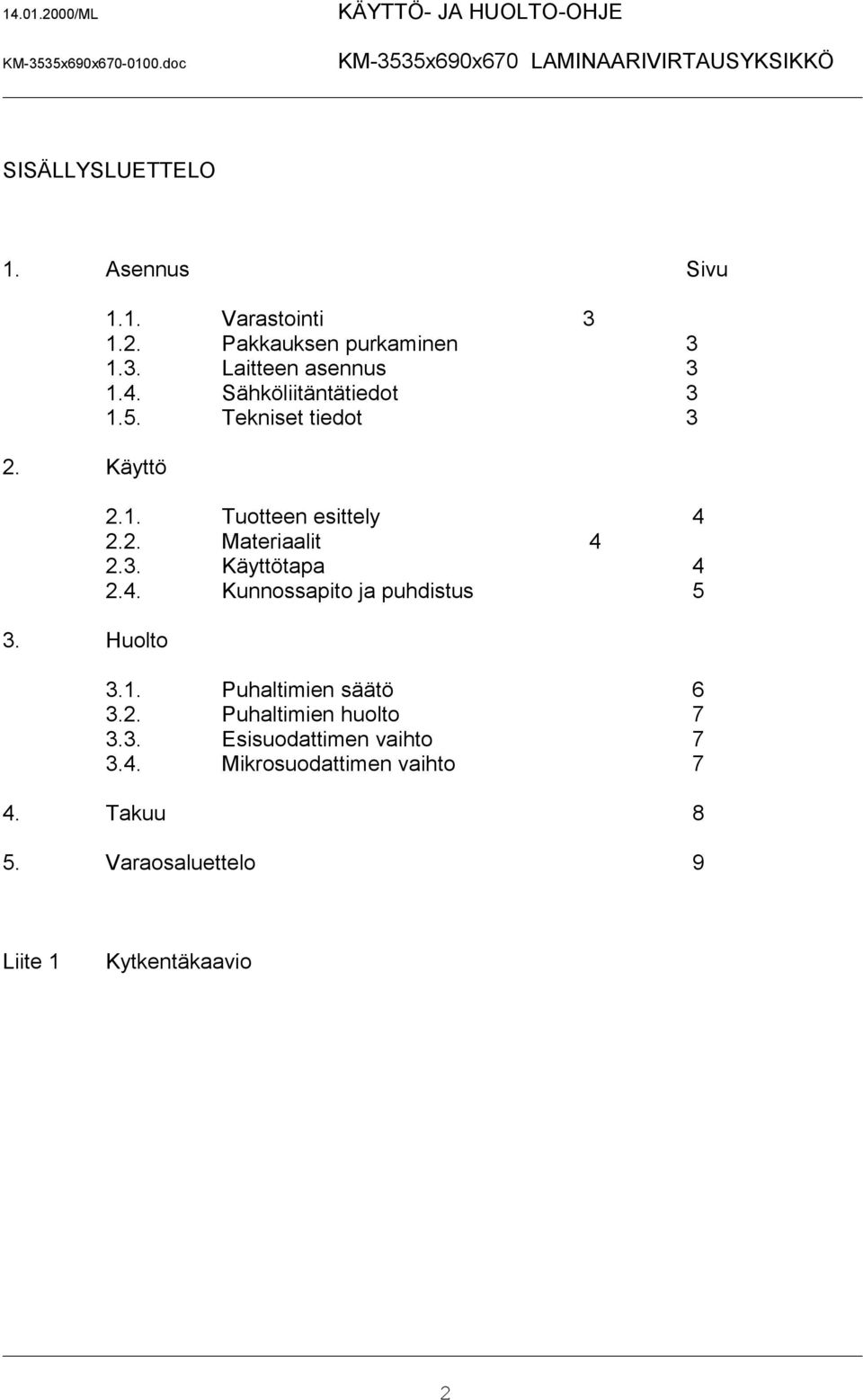

2 SISÄLLYSLUETTELO 1. Asennus Sivu 2. Käyttö 3. Huolto 1.1. Varastointi Pakkauksen purkaminen Laitteen asennus Sähköliitäntätiedot Tekniset tiedot Tuotteen esittely Materiaalit Käyttötapa Kunnossapito ja puhdistus Puhaltimien säätö Puhaltimien huolto Esisuodattimen vaihto Mikrosuodattimen vaihto 7 4. Takuu 8 5. Varaosaluettelo 9 Liite 1 Kytkentäkaavio 2

3 1. ASENNUS 1.1. Varastointi Mikäli laitetta ei asenneta paikoilleen heti toimituksen jälkeen, se on varastoitava kuivassa ja lämpimässä sisätilassa. Laitteessa on elektroniikkaa, joka saattaa vaurioitua kosteassa ja kylmässä Pakkauksen purkaminen Laite on pakattu muoviin ja lautakehikkoon. Pakkaus on purettava varovasti, ettei laitteen pintamateriaalit vaurioidu Laitteen asennus Laite on valmistettu yhdistämällä kaksi pienempää puhdasilmayksikköä. Laite on testattu tehtaalla ja toimintavalmis Sähköliitäntätiedot Laitteen katolla oikeassa reunassa on pistotulpallinen liitäntäjohto. Laite toimii yksivaihevirralla 230 V / 50 Hz, 1.2 kw. Puhaltimen toimintaa ohjataan kaapin etupaneelissa olevalla narukytkimellä Tekniset tiedot Mitat: Ulkomitat leveys x syvyys x korkeus/mm 3535x690x670 korkeus jalkojen kanssa /mm - Painot: Brutto/kg 300 Netto/kg 200 Ilmamäärä: Kokonaisilmamäärä 3500 m³/h Ilman nopeus pääsuodattimella on 0,4 m/s % mitattuna 10 cm suodattimen otsapinnan alapuolelta. Sähkötiedot: Liitäntätiedot 230 V / 50 Hz Sähköteho 1,2 kw 3

4 2. KÄYTTÖ 2.1. Tuotteen esittely Koje on toiminnaltaan avoin laminaarivirtausyksikkö, jossa on pystysuora ilmavirtaus. Suodatinosan päällä oleva puhallinyksikkö imee ilman esisuodattimen läpi ja puhaltaa sen painekammioon, josta se purkautuu mikrosuodattimien läpi alas työskentelyalueelle. Puhallinyksikkö on säädetty siten, että ilman virtausnopeus suodattimen otsapinnalla on noin 0,4 m/s. Tutkimuksissa on todettu, että ilman virtausnopeuden ollessa 0,3-0,6 m/s saavutetaan työtilaan kaikkein edullisin virtauskenttä. Virtaus on laminaarinen, eikä haitallista turbulenssia tai pyörteilyä esiinny. Näin ollen mikrosuodatettu ilmavirtaus pitää työtilan tehokkaasti puhtaana. Laite on varustettu paine-eron mittaukseen perustuvalla hälytysjärjestelmällä. Painekammion ja ulkoilman välisen paine-eron ollessa raja-arvojen sisällä, ilmanvirtaus on sopiva ja ohjauspaneelissa palaa vihreä merkkivalo. Kun suodattimet tukkeutuvat, paine-ero muuttuu ja ohjauspaneelissa syttyy punainen merkkivalo. Punaisen merkkivalon palaessa lisätään puhaltimien pyörimisnopeutta. Lisäys tapahtuu sähkökoteloon asennetun säätömuuntajan avulla Materiaalit Laitteen rakennemateriaalina on käytetty polttomaalattua teräslevyä sekä putkija kulmaprofiilia Käyttötapa Laite on käynnistettävä vähintään 15 minuuttia ennen työskentelyn aloittamista, jotta työtila ehtii puhdistua. Ennen varsinaisen työskentelyn aloittamista on suositeltavaa valmistella työ siten, että työskentelyn aikana tarvitsee mahdollisimman vähän siirtää esineitä työtilaan sisälle tai sieltä ulos. Jatkuva edestakainen liikenne häiritsee laitteen ilmavirtauksia ja heikentää sen tuotteelle antamaa suojaa. Jotta laite tarjoaisi parhaan mahdollisen suojan, käsien liikkeiden olisi oltava rauhallisia. Tehtävän vaatiessa nestekaasuliekkiä, sitä olisi käytettävä mahdollisimman lyhyen ajan, sillä liekki vaikuttaa voimakkaasti laminaariseen ilmavirtaukseen. 4

5 2.4. Kunnossapito ja puhdistus Laitteen ulkopinnat puhdistetaan 70 % alkoholiliuoksella tai miedoilla pesuaineilla. HUOM! Liuottimien käyttö kaapin puhdistukseen on kiellettyä. Puhdistettaessa työtilaa on varottava työtilan yläpuolella olevaa HEPA -suodatinta. Se vaurioituu helposti. Kunnossapito vaatii normaalikäytössä vain puhdistusta sekä tarvittaessa puhaltimen säätöä ja suodattimien vaihtoa, jotka huoltomies suorittaa (ks. kohta 3 Huolto). 5

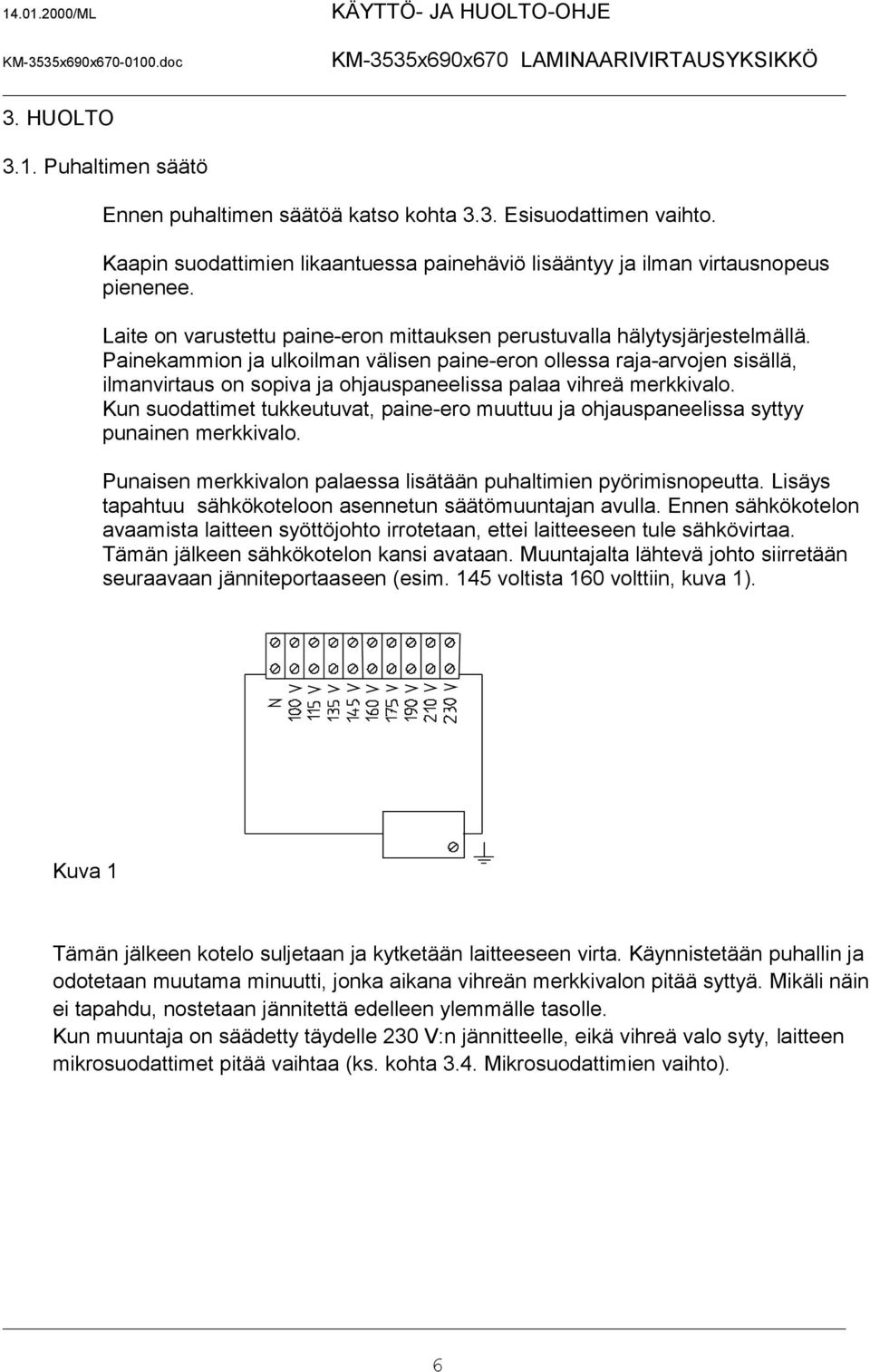

6 3. HUOLTO 3.1. Puhaltimen säätö Ennen puhaltimen säätöä katso kohta 3.3. Esisuodattimen vaihto. Kaapin suodattimien likaantuessa painehäviö lisääntyy ja ilman virtausnopeus pienenee. Laite on varustettu paine-eron mittauksen perustuvalla hälytysjärjestelmällä. Painekammion ja ulkoilman välisen paine-eron ollessa raja-arvojen sisällä, ilmanvirtaus on sopiva ja ohjauspaneelissa palaa vihreä merkkivalo. Kun suodattimet tukkeutuvat, paine-ero muuttuu ja ohjauspaneelissa syttyy punainen merkkivalo. Punaisen merkkivalon palaessa lisätään puhaltimien pyörimisnopeutta. Lisäys tapahtuu sähkökoteloon asennetun säätömuuntajan avulla. Ennen sähkökotelon avaamista laitteen syöttöjohto irrotetaan, ettei laitteeseen tule sähkövirtaa. Tämän jälkeen sähkökotelon kansi avataan. Muuntajalta lähtevä johto siirretään seuraavaan jänniteportaaseen (esim. 145 voltista 160 volttiin, kuva 1). Kuva 1 Tämän jälkeen kotelo suljetaan ja kytketään laitteeseen virta. Käynnistetään puhallin ja odotetaan muutama minuutti, jonka aikana vihreän merkkivalon pitää syttyä. Mikäli näin ei tapahdu, nostetaan jännitettä edelleen ylemmälle tasolle. Kun muuntaja on säädetty täydelle 230 V:n jännitteelle, eikä vihreä valo syty, laitteen mikrosuodattimet pitää vaihtaa (ks. kohta 3.4. Mikrosuodattimien vaihto). 6

7 3.2. Puhaltimen huolto Laitteessa käytetään jännitesäätöisiä, molemmin puolin imeviä keskipakopuhaltimia, jotka ovat sekä staattisesti että dynaamisesti tasapainotettuja. Puhaltimen moottorissa on lämpösuojakytkin. Puhaltimet eivät tarvitse huoltoa ja ovat käyttövarmoja. Puhallinvian ilmetessä, laitteen ohjauspaneelin vieressä sijaitseva esisuodatin, suojaverkko ja esisuodatinkehä irrotetaan. (HUOM! Puhaltimen korjauksen tai vaihdon saa tehdä ainoastaan sähkömies.) 3.3. Esisuodattimen vaihto Ajan mittaan kaapin suodattimet likaantuvat ja ne joudutaan vaihtamaan. Suodattimien käyttöikä riippuu hyvin paljon laitteen käyttötarkoituksesta ja ympäröivän huoneilman puhtaudesta (katso myös kohta 3.1. Puhaltimen säätö). Mikrosuodattimen vaihtoväli saattaa olla hyvin pitkä (n v), koska ilma kulkee aina ensin esisuodattimen läpi, joka suodattaa ilmasta suuremmat hiukkaset ja pidentää näin HEPA -suodattimen ikää. Esisuodatinmatto voidaan irrottaa ja pestä vedellä suihkuttamalla. Maton on annettava kuivua ennen takaisin asennusta. Esisuodatin menettää pesussa jonkin verran tehostaan, joten on suositeltavaa vaihtaa se uuteen kahden pesun jälkeen Mikrosuodattimen vaihto Mikäli puhaltimet on jo säädetty täydelle pyörimisnopeudelle, mutta virtausnopeus jää silti alle halutun arvon, on mikrosuodattimet vaihdettava. Puhaltimien säätö on käsitelty kohdassa toiminta ja käyttö. Kaikki suodattimet ovat kertakäyttöisiä. Mikrosuodattimien vaihdon voi suorittaa henkilö, joka on saanut asianmukaisen koulutuksen suodattimien käsittelyyn. Tarvittavat työvälineet ovat ristipäinen ruuvimeisseli suojaverkkojen irrotukseen ja 13 mm:n kiintoavain suodattimien kiristimien aukaisemiseen. Ennen pääsuodattimen vaihtoa on pukeuduttava asianmukaisiin suojavarusteisiin. Riippumatta laitteen käytöstä ainakin hengityssuojainta ja suojahansikkaita on käytettävä. 7

8 1. Irrota suodattimien alapuolella olevat suojaverkot. 2. Löysää suodattimien kiristysmutterit. 3. Kierrä irti kiristysmutterit yksi suodatin kerrallaan. 4. Nosta suodatin suoraan muovisäkkiin ja teippaa säkki huolellisesti kiinni. 5. Ota uusi suodatin pakkauksesta varovaisesti pitäen kiinni vain suodattimen kehyksestä. 6. Nosta suodatin paikalleen. Uutta suodatinta saa käsitellä vain alumiinikehyksestä kiinni pitäen. Tarkista, että suodatinkehyksessä oleva ilmavirran suuntaa osoittava nuoli näyttää alaspäin. Suodatin työnnetään varovaisesti paikoilleen siten, että se asettuu keskeisesti painekammion alareunassa olevaan kehykseen nähden. 7. Tarkasta, että tiivistepinnat asettuvat tarkasti putkiprofiilin päälle ja kiristä kiinnitysmutterit. 8. Kiinnitä suojaverkot. Kaikki mikrosuodattimet vaihdetaan samanaikaisesti. Kun suodattimet on vaihdettu, käynnistetään puhallin ja tehdään vuototestaus hiukkasmittarilla tai aerosolifotometrillä. Testauksessa tutkitaan suodattimen tiivistepinnat sekä käydään läpi koko suodatinalue mahdollisten vuotokohtien löytämiseksi. Kun testaus on tehty ja tulos osoittaa, että asennus on tehty oikein, kaappi voidaan ottaa jälleen käyttöön. Koska uusien suodattimien painehäviö on pienempi, puhaltimien pyörimisnopeutta joudutaan säätämään pienemmäksi (ks. kohta 3.1. Puhaltimen säätö), jotta ilmanvirtaus asettuu sopivaksi. Laitteessa saa käyttää vain varaosaluettelossa määriteltyjä suodattimia tai mahdollisesti muita Kojair Tech Oy:n hyväksymiä suodatintyyppejä. Käytettäessä muita suodattimia, emme vastaa kaapin toiminnasta. 4. TAKUU Laitteelle myönnetään 1 vuoden takuu toimituksesta lukien. Takuu ei koske mikrosuodattimia ja loisteputkia. 8

9 5. VARAOSALUETTELO KM-3535x690x670 Osa Tyyppi Kpl Toimittaja Mikrosuodatin MDLA 610 x Camfil MDLA 610 x Camfil Esisuodatin CM 360, 375 x Camfil CM 360, 375 x Camfil Puhallin D4E CA 02 3 Ziehl-ebm P=0.4 kw, U=230 V, I= 2 A Kondensaattori 10 µf, 400 V 3 Ziehl-ebm Säädin RV10402, 230 V 1 Lubcke Kytkin C1553 ABBG3, 230 V 2 OEM -Automatic Merkkivalo, vihreä C0480 ABBG3, 230 V 1 OEM -Automatic Merkkivalo, punainen C0480 ABBR3, 230 V 1 OEM -Automatic Paine-erokytkin Climair Pa, Beck 1 Stig Wahlström 9
