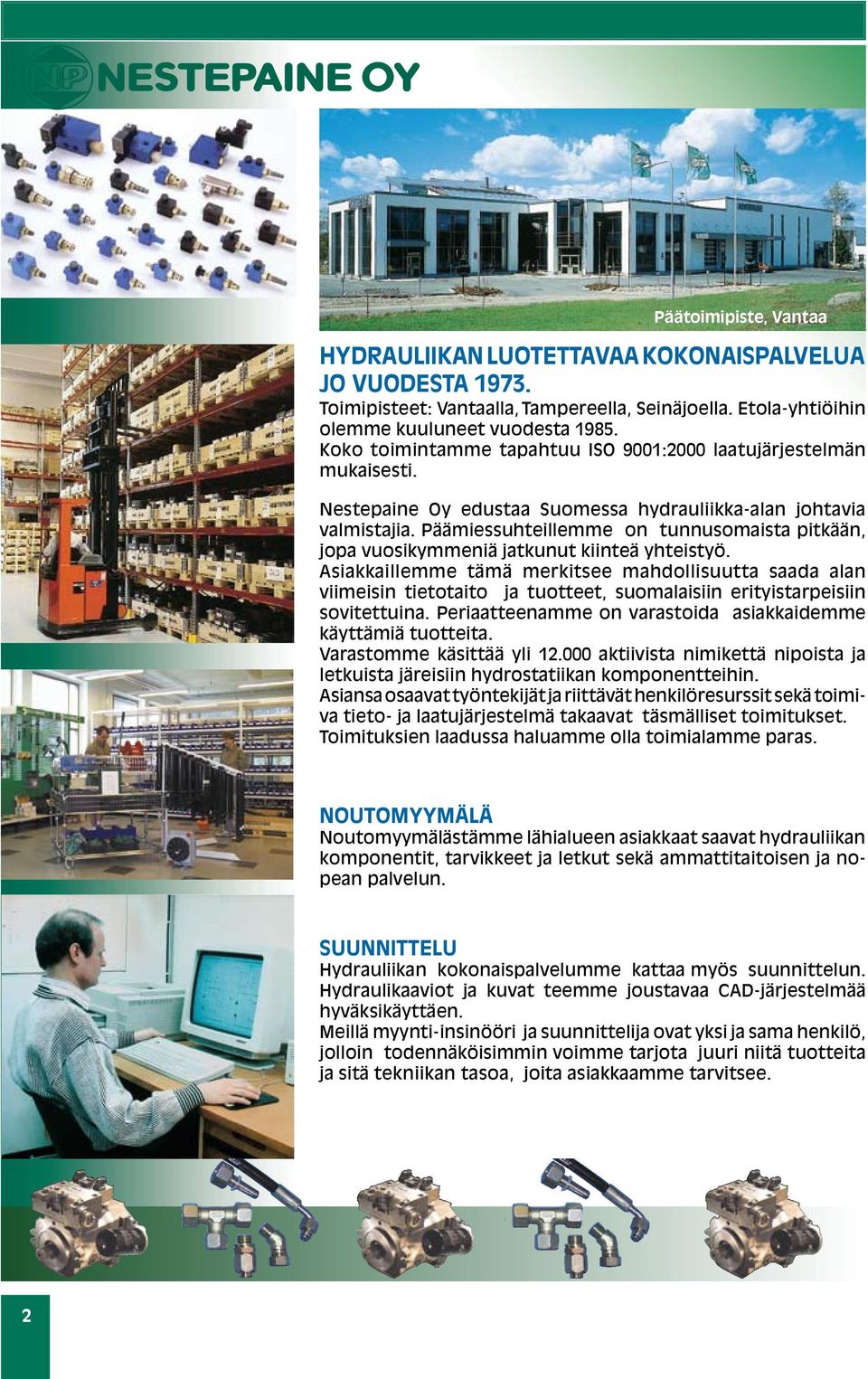

1 Päätoimipiste, Vantaa Hydrauliikan luotettavaa kokonaispalvelua jo vuodesta Toimipisteet: Vantaalla, Tampereella, Seinäjoella. Etola-yhtiöihin olemme kuuluneet vuodesta Koko toimintamme tapahtuu ISO 9001:2000 laatujärjestelmän mukaisesti. Nestepaine Oy edustaa Suomessa hydrauliikka-alan johtavia valmistajia. Päämiessuhteillemme on tunnusomaista pitkään, jopa vuosikymmeniä jatkunut kiinteä yhteistyö. Asiakkaillemme tämä merkitsee mahdollisuutta saada alan viimeisin tietotaito ja tuotteet, suomalaisiin erityistarpeisiin sovitettuina. Periaatteenamme on varastoida asiakkaidemme käyttämiä tuotteita. Varastomme käsittää yli aktiivista nimikettä nipoista ja letkuista järeisiin hydrostatiikan komponentteihin. Asiansa osaavat työntekijät ja riittävät henkilöresurssit sekä toimiva tieto- ja laatujärjestelmä takaavat täsmälliset toimitukset. Toimituksien laadussa haluamme olla toimialamme paras. NOUTOMYYMÄLÄ Noutomyymälästämme lähialueen asiakkaat saavat hydrauliikan komponentit, tarvikkeet ja letkut sekä ammattitaitoisen ja nopean palvelun. SUUNNITTELU Hydrauliikan kokonaispalvelumme kattaa myös suunnittelun. Hydraulikaaviot ja kuvat teemme joustavaa CAD-järjestelmää hyväksikäyttäen. Meillä myynti-insinööri ja suunnittelija ovat yksi ja sama henkilö, jolloin todennäköisimmin voimme tarjota juuri niitä tuotteita ja sitä tekniikan tasoa, joita asiakkaamme tarvitsee. 2

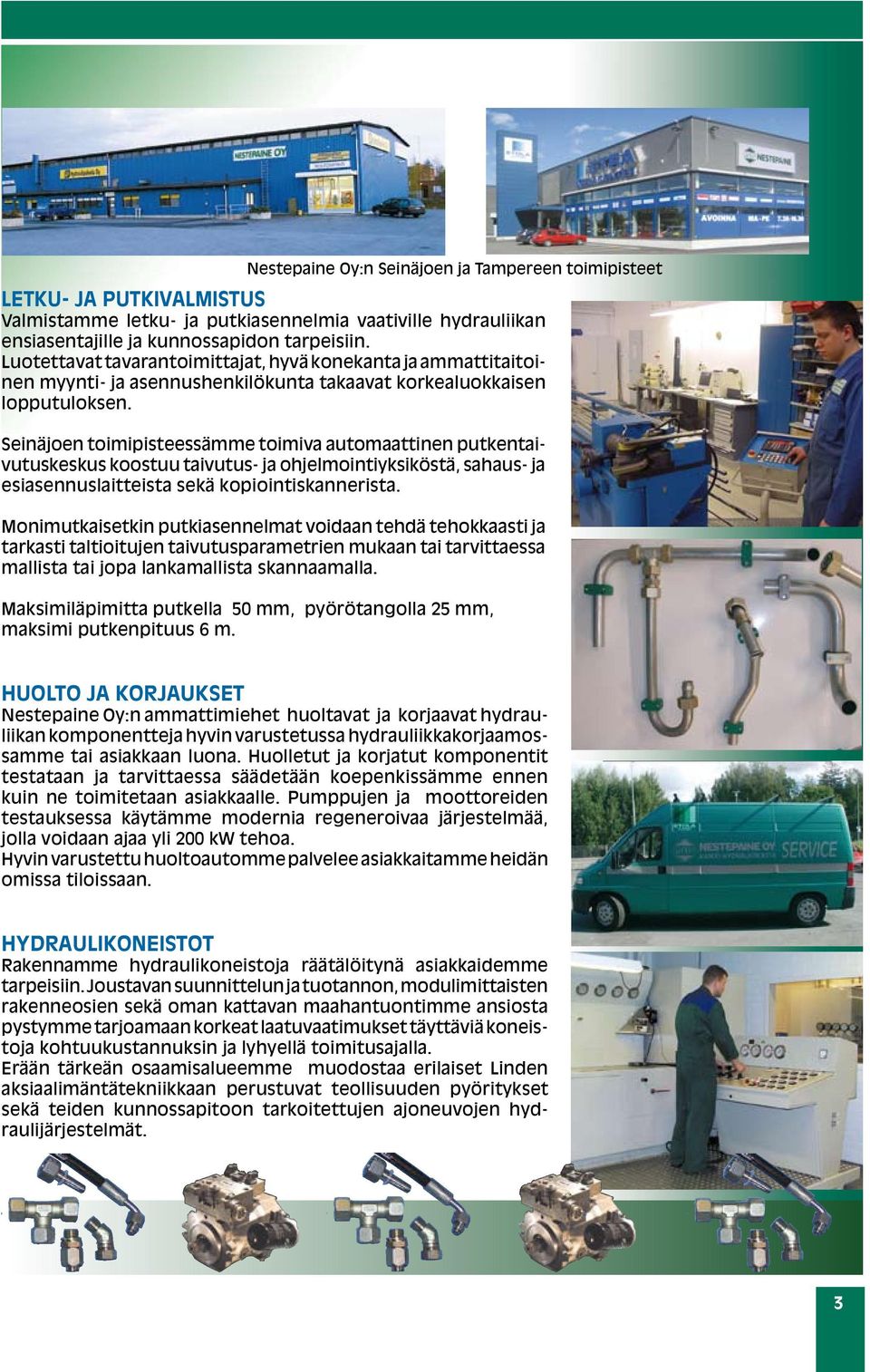

2 Nestepaine Oy:n Seinäjoen ja Tampereen toimipisteet LETKU- JA PUTKIVALMISTUS Valmistamme letku- ja putkiasennelmia vaativille hydrauliikan ensiasentajille ja kunnossapidon tarpeisiin. Luotettavat tavarantoimittajat, hyvä konekanta ja ammattitaitoinen myynti- ja asennushenkilökunta takaavat korkealuokkaisen lopputuloksen. Seinäjoen toimipisteessämme toimiva automaattinen putkentaivutuskeskus koostuu taivutus- ja ohjelmointiyksiköstä, sahaus- ja esiasennuslaitteista sekä kopiointiskannerista. Monimutkaisetkin putkiasennelmat voidaan tehdä tehokkaasti ja tarkasti taltioitujen taivutusparametrien mukaan tai tarvittaessa mallista tai jopa lankamallista skannaamalla. Maksimiläpimitta putkella 50 mm, pyörötangolla 25 mm, maksimi putkenpituus 6 m. HUOLTO JA KORJAUKSET Nestepaine Oy:n ammattimiehet huoltavat ja korjaavat hydrauliikan komponentteja hyvin varustetussa hydrauliikkakorjaamossamme tai asiakkaan luona. Huolletut ja korjatut komponentit testataan ja tarvittaessa säädetään koepenkissämme ennen kuin ne toimitetaan asiakkaalle. Pumppujen ja moottoreiden testauksessa käytämme modernia regeneroivaa järjestelmää, jolla voidaan ajaa yli 200 kw tehoa. Hyvin varustettu huoltoautomme palvelee asiakkaitamme heidän omissa tiloissaan. HYDRAULIKONEISTOT Rakennamme hydraulikoneistoja räätälöitynä asiakkaidemme tarpeisiin. Joustavan suunnittelun ja tuotannon, modulimittaisten rakenneosien sekä oman kattavan maahantuontimme ansiosta pystymme tarjoamaan korkeat laatuvaatimukset täyttäviä koneistoja kohtuukustannuksin ja lyhyellä toimitusajalla. Erään tärkeän osaamisalueemme muodostaa erilaiset Linden aksiaalimäntätekniikkaan perustuvat teollisuuden pyöritykset sekä teiden kunnossapitoon tarkoitettujen ajoneuvojen hydraulijärjestelmät. 3

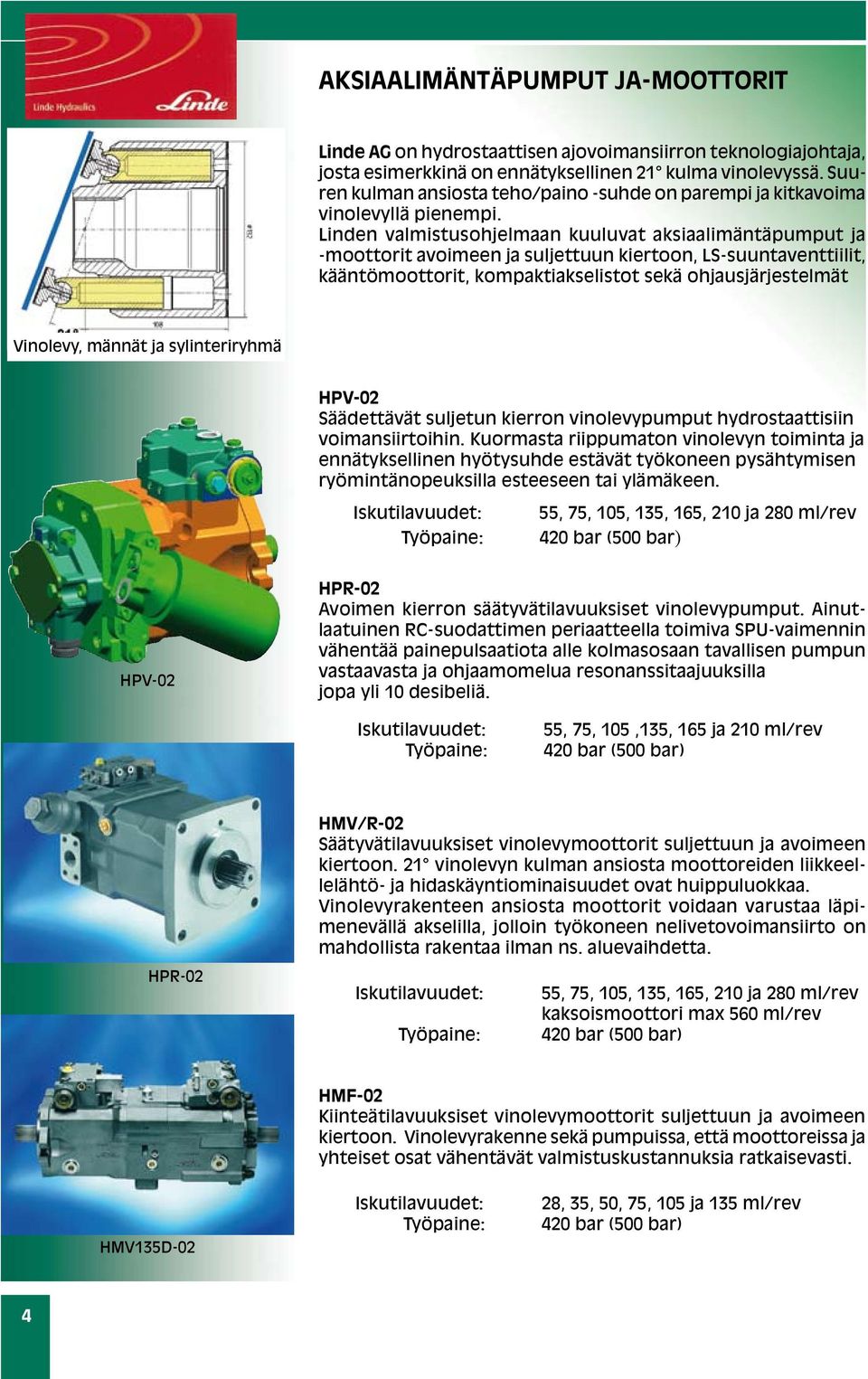

3 AKSIAALIMÄNTÄPUMPUT JA-MOOTTORIT Linde AG on hydrostaattisen ajovoimansiirron teknologiajohtaja, josta esimerkkinä on ennätyksellinen 21 kulma vinolevyssä. Suuren kulman ansiosta teho/paino -suhde on parempi ja kitkavoima vinolevyllä pienempi. Linden valmistusohjelmaan kuuluvat aksiaalimäntäpumput ja -moottorit avoimeen ja suljettuun kiertoon, LS-suuntaventtiilit, kääntömoottorit, kompaktiakselistot sekä ohjausjärjestelmät Vinolevy, männät ja sylinteriryhmä HPV-02 Säädettävät suljetun kierron vinolevypumput hydrostaattisiin voimansiirtoihin. Kuormasta riippumaton vinolevyn toiminta ja ennätyksellinen hyötysuhde estävät työkoneen pysähtymisen ryömintänopeuksilla esteeseen tai ylämäkeen. Iskutilavuudet: Työpaine: 55, 75, 105, 135, 165, 210 ja 280 ml/rev 420 bar (500 bar) HPV-02 HPR-02 Avoimen kierron säätyvätilavuuksiset vinolevypumput. Ainutlaatuinen RC-suodattimen periaatteella toimiva SPU-vaimennin vähentää painepulsaatiota alle kolmasosaan tavallisen pumpun vastaavasta ja ohjaamomelua resonanssitaajuuksilla jopa yli 10 desibeliä. Iskutilavuudet: Työpaine: 55, 75, 105,135, 165 ja 210 ml/rev 420 bar (500 bar) HPR-02 HMV/R-02 Säätyvätilavuuksiset vinolevymoottorit suljettuun ja avoimeen kiertoon. 21 vinolevyn kulman ansiosta moottoreiden liikkeellelähtö- ja hidaskäyntiominaisuudet ovat huippuluokkaa. Vinolevyrakenteen ansiosta moottorit voidaan varustaa läpimenevällä akselilla, jolloin työkoneen nelivetovoimansiirto on mahdollista rakentaa ilman ns. aluevaihdetta. Iskutilavuudet: Työpaine: 55, 75, 105, 135, 165, 210 ja 280 ml/rev kaksoismoottori max 560 ml/rev 420 bar (500 bar) HMF-02 Kiinteätilavuuksiset vinolevymoottorit suljettuun ja avoimeen kiertoon. Vinolevyrakenne sekä pumpuissa, että moottoreissa ja yhteiset osat vähentävät valmistuskustannuksia ratkaisevasti. HMV135D-02 Iskutilavuudet: Työpaine: 28, 35, 50, 75, 105 ja 135 ml/rev 420 bar (500 bar) 4

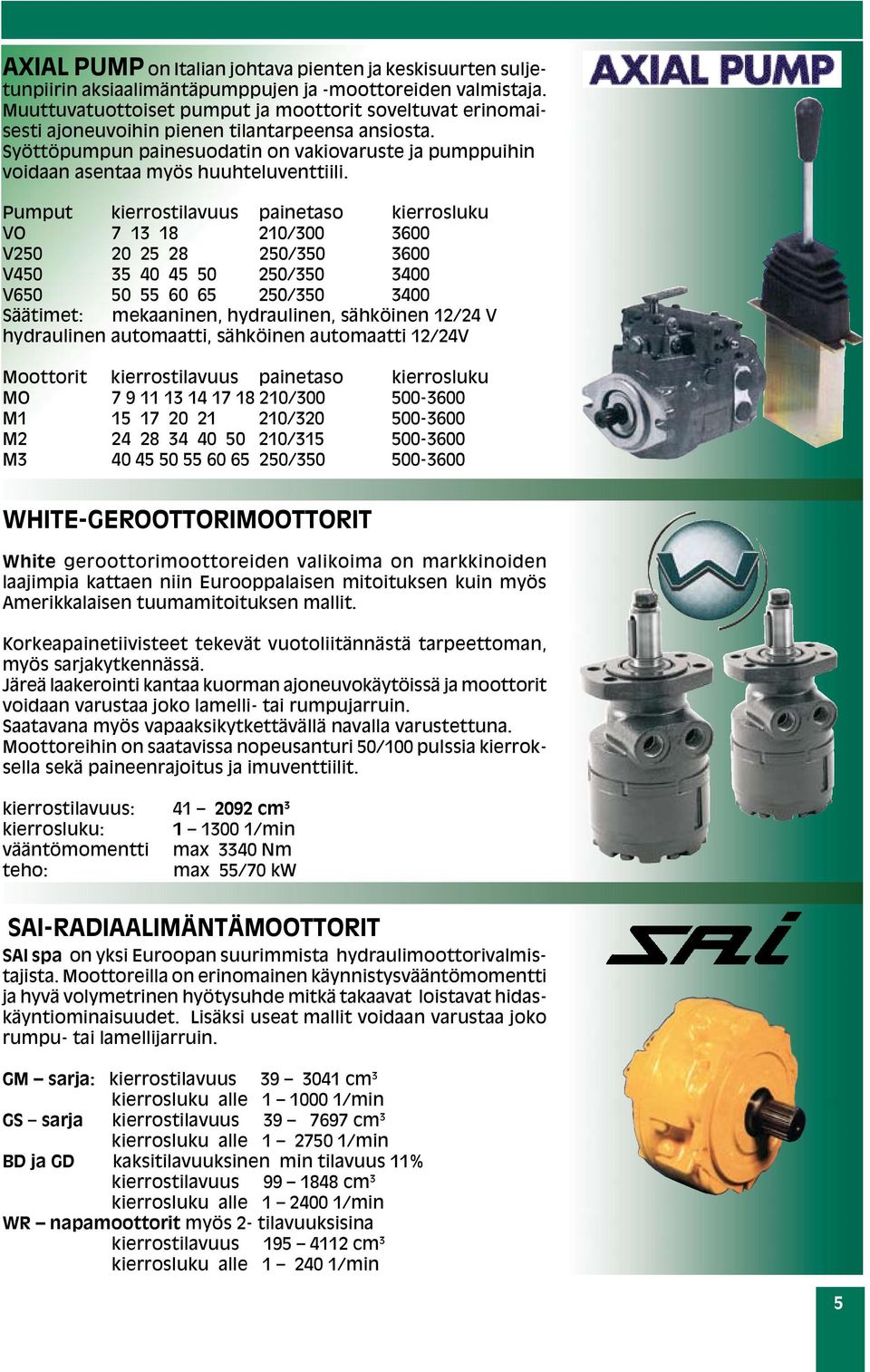

4 Axial Pump on Italian johtava pienten ja keskisuurten suljetunpiirin aksiaalimäntäpumppujen ja -moottoreiden valmistaja. Muuttuvatuottoiset pumput ja moottorit soveltuvat erinomaisesti ajoneuvoihin pienen tilantarpeensa ansiosta. Syöttöpumpun painesuodatin on vakiovaruste ja pumppuihin voidaan asentaa myös huuhteluventtiili. Pumput kierrostilavuus painetaso kierrosluku VO / V / V / V / Säätimet: mekaaninen, hydraulinen, sähköinen 12/24 V hydraulinen automaatti, sähköinen automaatti 12/24V Moottorit kierrostilavuus painetaso kierrosluku MO / M / M / M / WHITE-GEROOTTORIMOOTTORIT White geroottorimoottoreiden valikoima on markkinoiden laajimpia kattaen niin Eurooppalaisen mitoituksen kuin myös Amerikkalaisen tuumamitoituksen mallit. Korkeapainetiivisteet tekevät vuotoliitännästä tarpeettoman, myös sarjakytkennässä. Järeä laakerointi kantaa kuorman ajoneuvokäytöissä ja moottorit voidaan varustaa joko lamelli- tai rumpujarruin. Saatavana myös vapaaksikytkettävällä navalla varustettuna. Moottoreihin on saatavissa nopeusanturi 50/100 pulssia kierroksella sekä paineenrajoitus ja imuventtiilit. kierrostilavuus: cm 3 kierrosluku: /min vääntömomentti max 3340 Nm teho: max 55/70 kw SAI-RADIAALIMÄNTÄMOOTTORIT SAI spa on yksi Euroopan suurimmista hydraulimoottorivalmistajista. Moottoreilla on erinomainen käynnistysvääntömomentti ja hyvä volymetrinen hyötysuhde mitkä takaavat loistavat hidaskäyntiominaisuudet. Lisäksi useat mallit voidaan varustaa joko rumpu- tai lamellijarruin. GM sarja: kierrostilavuus cm 3 kierrosluku alle /min GS sarja kierrostilavuus cm 3 kierrosluku alle /min BD ja GD kaksitilavuuksinen min tilavuus 11% kierrostilavuus cm 3 kierrosluku alle /min WR napamoottorit myös 2- tilavuuksisina kierrostilavuus cm 3 kierrosluku alle /min 5

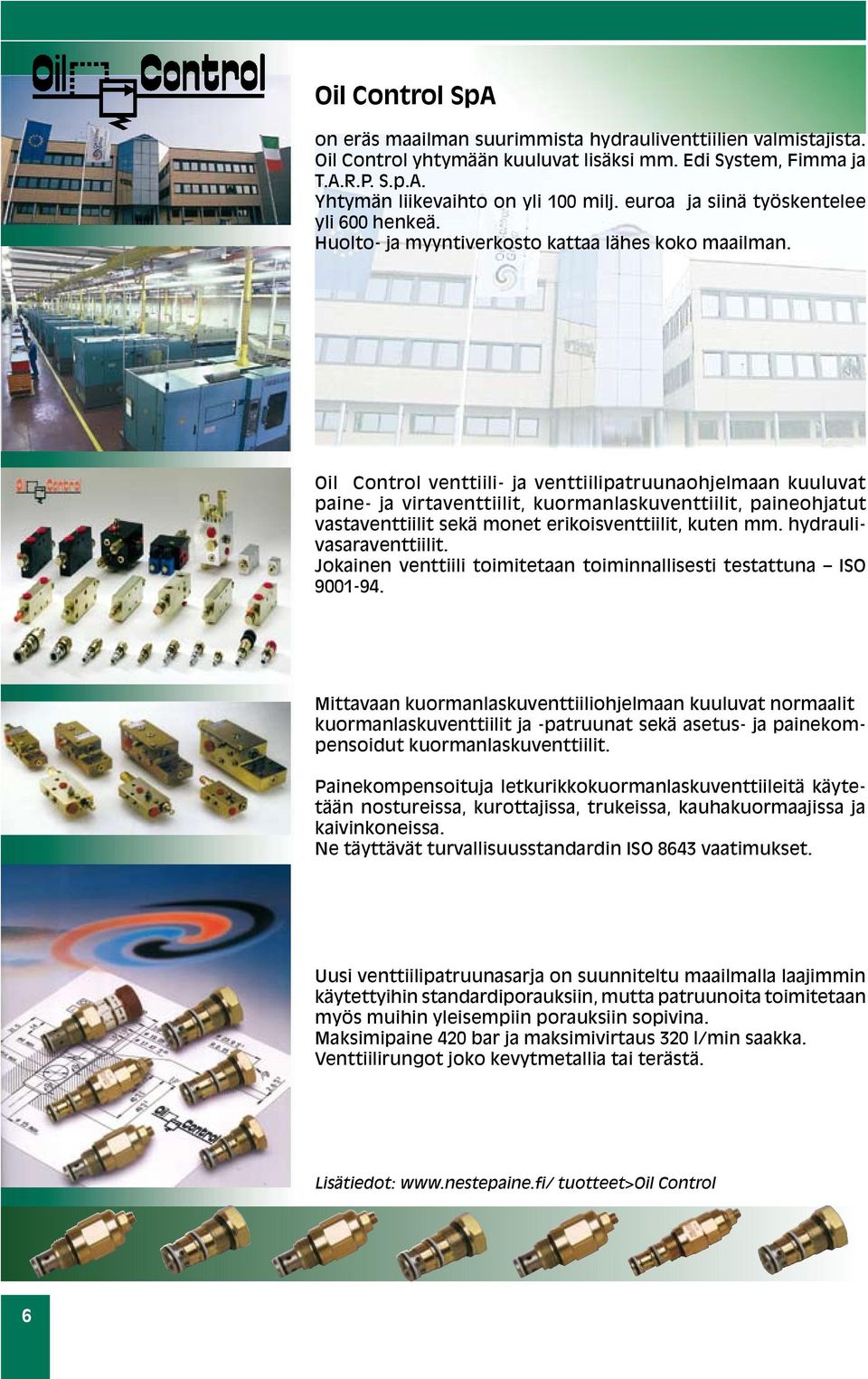

5 Oil Control SpA on eräs maailman suurimmista hydrauliventtiilien valmistajista. Oil Control yhtymään kuuluvat lisäksi mm. Edi System, Fimma ja T.A.R.P. S.p.A. Yhtymän liikevaihto on yli 100 milj. euroa ja siinä työskentelee yli 600 henkeä. Huolto- ja myyntiverkosto kattaa lähes koko maailman. Oil Control venttiili- ja venttiilipatruunaohjelmaan kuuluvat paine- ja virtaventtiilit, kuormanlaskuventtiilit, paineohjatut vastaventtiilit sekä monet erikoisventtiilit, kuten mm. hydraulivasaraventtiilit. Jokainen venttiili toimitetaan toiminnallisesti testattuna ISO Mittavaan kuormanlaskuventtiiliohjelmaan kuuluvat normaalit kuormanlaskuventtiilit ja -patruunat sekä asetus- ja painekompensoidut kuormanlaskuventtiilit. Painekompensoituja letkurikkokuormanlaskuventtiileitä käytetään nostureissa, kurottajissa, trukeissa, kauhakuormaajissa ja kaivinkoneissa. Ne täyttävät turvallisuusstandardin ISO 8643 vaatimukset. Uusi venttiilipatruunasarja on suunniteltu maailmalla laajimmin käytettyihin standardiporauksiin, mutta patruunoita toimitetaan myös muihin yleisempiin porauksiin sopivina. Maksimipaine 420 bar ja maksimivirtaus 320 l/min saakka. Venttiilirungot joko kevytmetallia tai terästä. Lisätiedot: tuotteet>oil Control 6

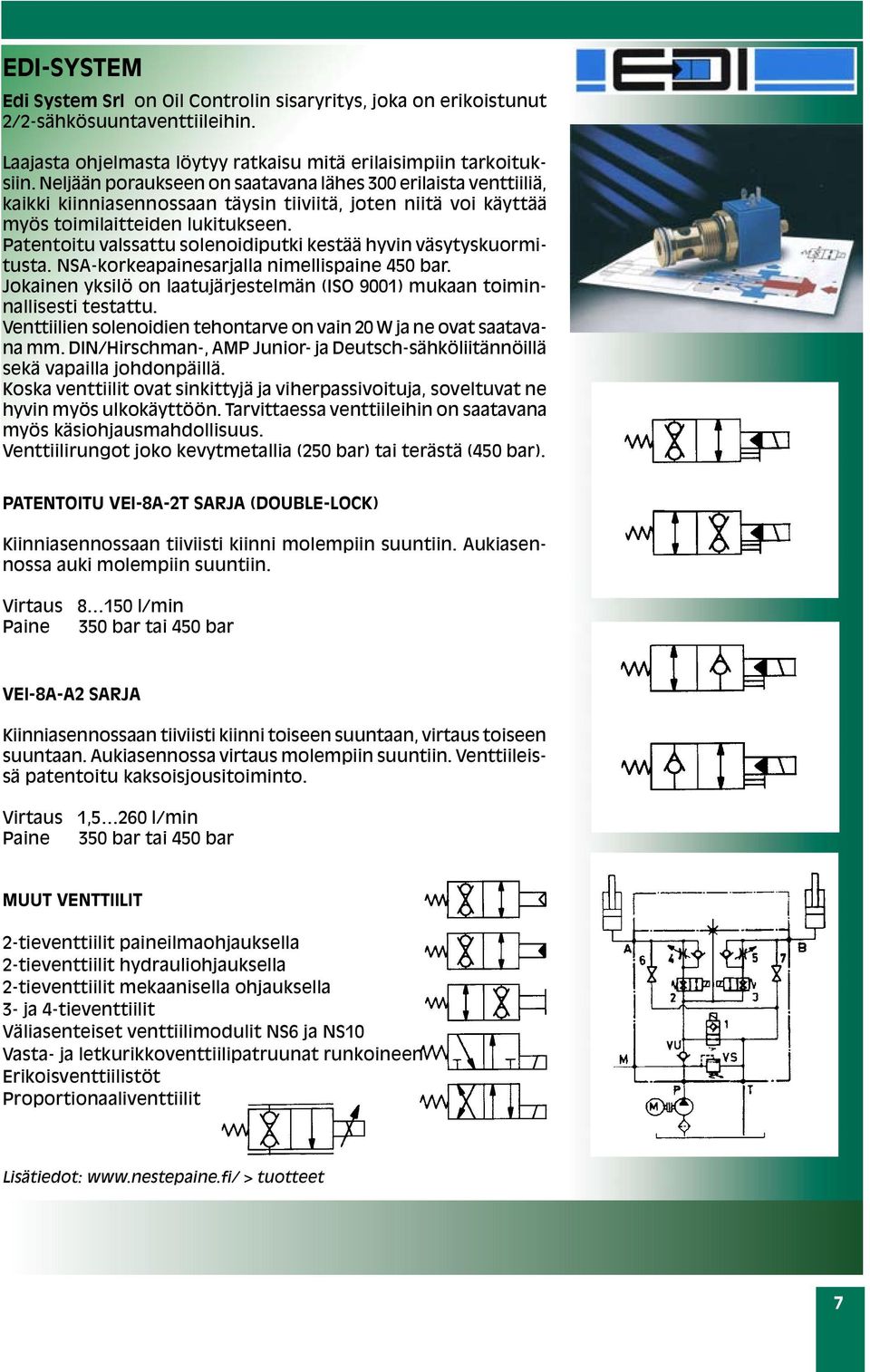

6 EDI-SYSTEM Edi System Srl on Oil Controlin sisaryritys, joka on erikoistunut 2/2-sähkösuuntaventtiileihin. Laajasta ohjelmasta löytyy ratkaisu mitä erilaisimpiin tarkoituksiin. Neljään poraukseen on saatavana lähes 300 erilaista venttiiliä, kaikki kiinniasennossaan täysin tiiviitä, joten niitä voi käyttää myös toimilaitteiden lukitukseen. Patentoitu valssattu solenoidiputki kestää hyvin väsytyskuormitusta. NSA-korkeapainesarjalla nimellispaine 450 bar. Jokainen yksilö on laatujärjestelmän (ISO 9001) mukaan toiminnallisesti testattu. Venttiilien solenoidien tehontarve on vain 20 W ja ne ovat saatavana mm. DIN/Hirschman-, AMP Junior- ja Deutsch-sähköliitännöillä sekä vapailla johdonpäillä. Koska venttiilit ovat sinkittyjä ja viherpassivoituja, soveltuvat ne hyvin myös ulkokäyttöön. Tarvittaessa venttiileihin on saatavana myös käsiohjausmahdollisuus. Venttiilirungot joko kevytmetallia (250 bar) tai terästä (450 bar). PATENTOITU VEI-8A-2T SARJA (DOUBLE-LOCK) Kiinniasennossaan tiiviisti kiinni molempiin suuntiin. Aukiasennossa auki molempiin suuntiin. Virtaus l/min Paine 350 bar tai 450 bar VEI-8A-A2 SARJA Kiinniasennossaan tiiviisti kiinni toiseen suuntaan, virtaus toiseen suuntaan. Aukiasennossa virtaus molempiin suuntiin. Venttiileissä patentoitu kaksoisjousitoiminto. Virtaus 1,5 260 l/min Paine 350 bar tai 450 bar MUUT VENTTIILIT 2-tieventtiilit paineilmaohjauksella 2-tieventtiilit hydrauliohjauksella 2-tieventtiilit mekaanisella ohjauksella 3- ja 4-tieventtiilit Väliasenteiset venttiilimodulit NS6 ja NS10 Vasta- ja letkurikkoventtiilipatruunat runkoineen Erikoisventtiilistöt Proportionaaliventtiilit Lisätiedot: > tuotteet 7

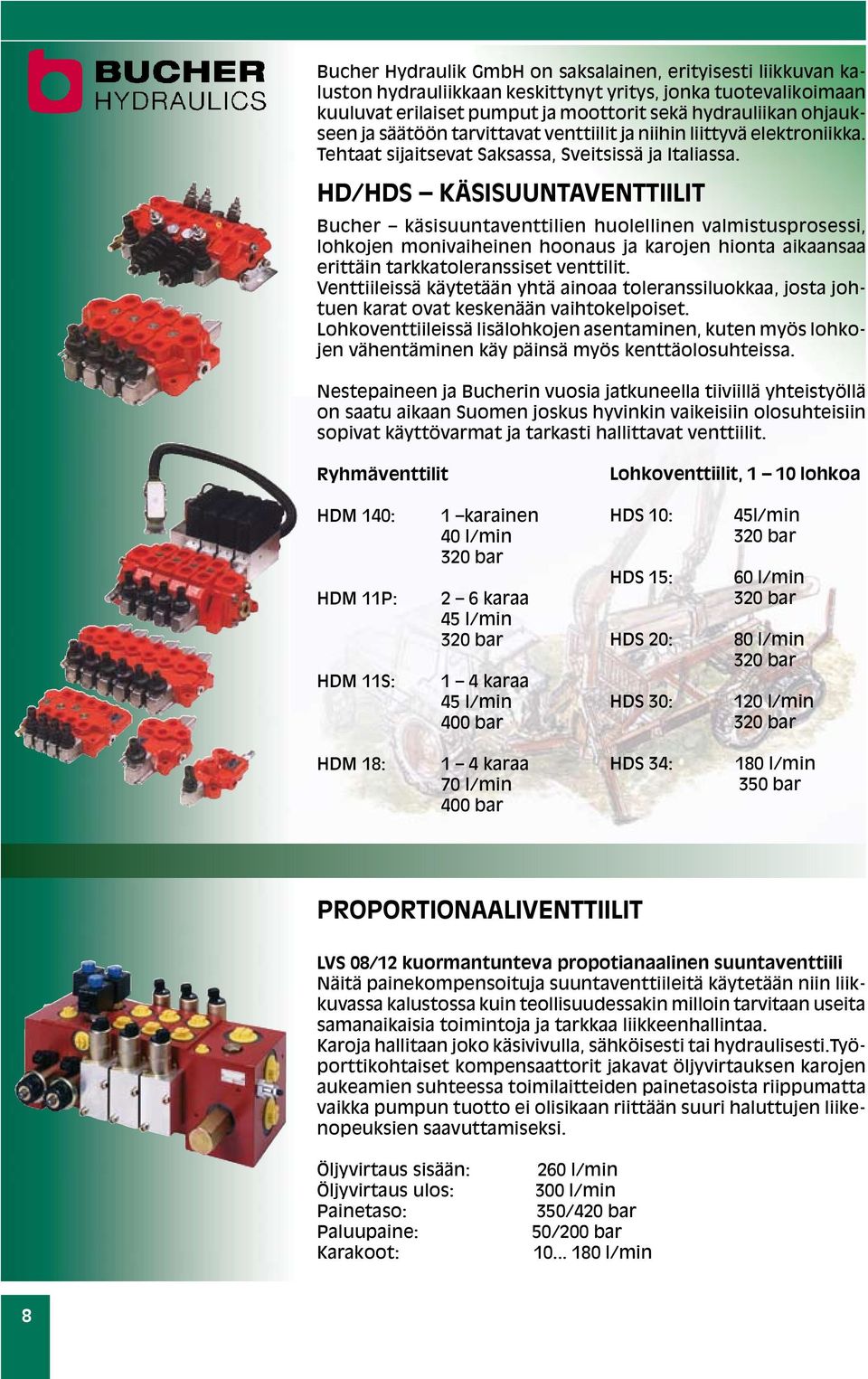

7 Bucher Hydraulik GmbH on saksalainen, erityisesti liikkuvan kaluston hydrauliikkaan keskittynyt yritys, jonka tuotevalikoimaan kuuluvat erilaiset pumput ja moottorit sekä hydrauliikan ohjaukseen ja säätöön tarvittavat venttiilit ja niihin liittyvä elektroniikka. Tehtaat sijaitsevat Saksassa, Sveitsissä ja Italiassa. HD/HDS KÄSISUUNTAVENTTIILIT Bucher käsisuuntaventtilien huolellinen valmistusprosessi, lohkojen monivaiheinen hoonaus ja karojen hionta aikaansaa erittäin tarkkatoleranssiset venttilit. Venttiileissä käytetään yhtä ainoaa toleranssiluokkaa, josta johtuen karat ovat keskenään vaihtokelpoiset. Lohkoventtiileissä lisälohkojen asentaminen, kuten myös lohkojen vähentäminen käy päinsä myös kenttäolosuhteissa. Nestepaineen ja Bucherin vuosia jatkuneella tiiviillä yhteistyöllä on saatu aikaan Suomen joskus hyvinkin vaikeisiin olosuhteisiin sopivat käyttövarmat ja tarkasti hallittavat venttiilit. Ryhmäventtilit Lohkoventtiilit, 1 10 lohkoa HDM 140: HDM 11P: HDM 11S: 1 karainen 40 l/min 320 bar 2 6 karaa 45 l/min 320 bar 1 4 karaa 45 l/min 400 bar HDS 10: HDS 15: HDS 20: HDS 30: 45l/min 320 bar 60 l/min 320 bar 80 l/min 320 bar 120 l/min 320 bar HDM 18: 1 4 karaa 70 l/min 400 bar HDS 34: 180 l/min 350 bar PROPORTIONAALIVENTTIILIT LVS 08/12 kuormantunteva propotianaalinen suuntaventtiili Näitä painekompensoituja suuntaventtiileitä käytetään niin liikkuvassa kalustossa kuin teollisuudessakin milloin tarvitaan useita samanaikaisia toimintoja ja tarkkaa liikkeenhallintaa. Karoja hallitaan joko käsivivulla, sähköisesti tai hydraulisesti.työporttikohtaiset kompensaattorit jakavat öljyvirtauksen karojen aukeamien suhteessa toimilaitteiden painetasoista riippumatta vaikka pumpun tuotto ei olisikaan riittään suuri haluttujen liikenopeuksien saavuttamiseksi. Öljyvirtaus sisään: Öljyvirtaus ulos: Painetaso: Paluupaine: Karakoot: 260 l/min 300 l/min 350/420 bar 50/200 bar l/min 8

8 UP-PIENKONEISTOT Bucherin UP pienkoneistot ovat moduleista koottavia, täydellisiä hydraulivoimayksiköitä. Modulirakenteella saavutetaan huomattavia etuja verrattuna erillisistä komponenteista rakennettaviin järjestelmiin: vähemmän mahdollisia vuotokohtia, koska putkituksia pumpun ja venttiilistön välillä ei tarvita. yksikön koko saadaan minimoitua; sähkömoottori, pumppu, säiliö ja venttiilistö muodostavat yhden kompaktin kokonaisuuden. yksiköt soveltuvat erittäin vaativiin käyttökohteisiin sekä teollisuudessa että liikkuvassa kalustossa. Sähkömoottorit Pumput Säiliöt UP 25 UP 50 0,12 0,25 kw AC 0,35 0,5 kw DC 0,16 0,5 cm 3 0,25 0,45 l 0,12 0,75 kw AC 0,27 2,0 kw DC 0,25 2,3 cm 3 0,5 4,0 l UP 100 0,25 5,5 KW AC 0,80 3,0 kw DC 1,20 10,0 cm 3 1,5 18 l AP-HAMMASPYÖRÄPUMPUT Jatkuva käyttöpaine jopa 250 bar. Volymetrinen hyötysuhde yli 95 %. Alhainen melutaso (erikoissovellutuksissa jopa alle 50 db A). AP 200 ja AP 300 sarjoissa valurautapäädyt. AP 100 AP 200 AP 300 Kierrostilavuus, cm 3 Käyttöpaine, bar Pyörintänopeus, rpm 1,2-10, max ,3-25, max max SISÄHAMMASPYÖRÄPUMPUT JA -MOOTTORIT QX - sisähammaspyöräpumput ja QXM-moottorit ovat erittäin hiljaisia ja pitkäikäisiä myös korkeilla paineilla. Näiden kiinteätilavuuksisten pumppujen yksinkertainen rakenne on toimintavarma ja ne soveltuvat viskositeetiltaan hyvinkin erilaisille nesteille. QX-pumput kierrostilavuudet: 5,1 498,5 cm 3 painetaso: 320/400 bar QXM-moottorit kierrostilavuudet: 5,1 498,5 cm 3 kierrosluku: max 5500 rpm painetaso: 320/420 bar QXM-HS nopeakäyntinen sahamoottori kierrostilavuudet: ja 32 cm 3 painetaso: 240/280 bar max kierrosluku: /min Sisähammaspyörämoottoreita voi käyttää myös kaksisuuntaisina pumppuina. 9

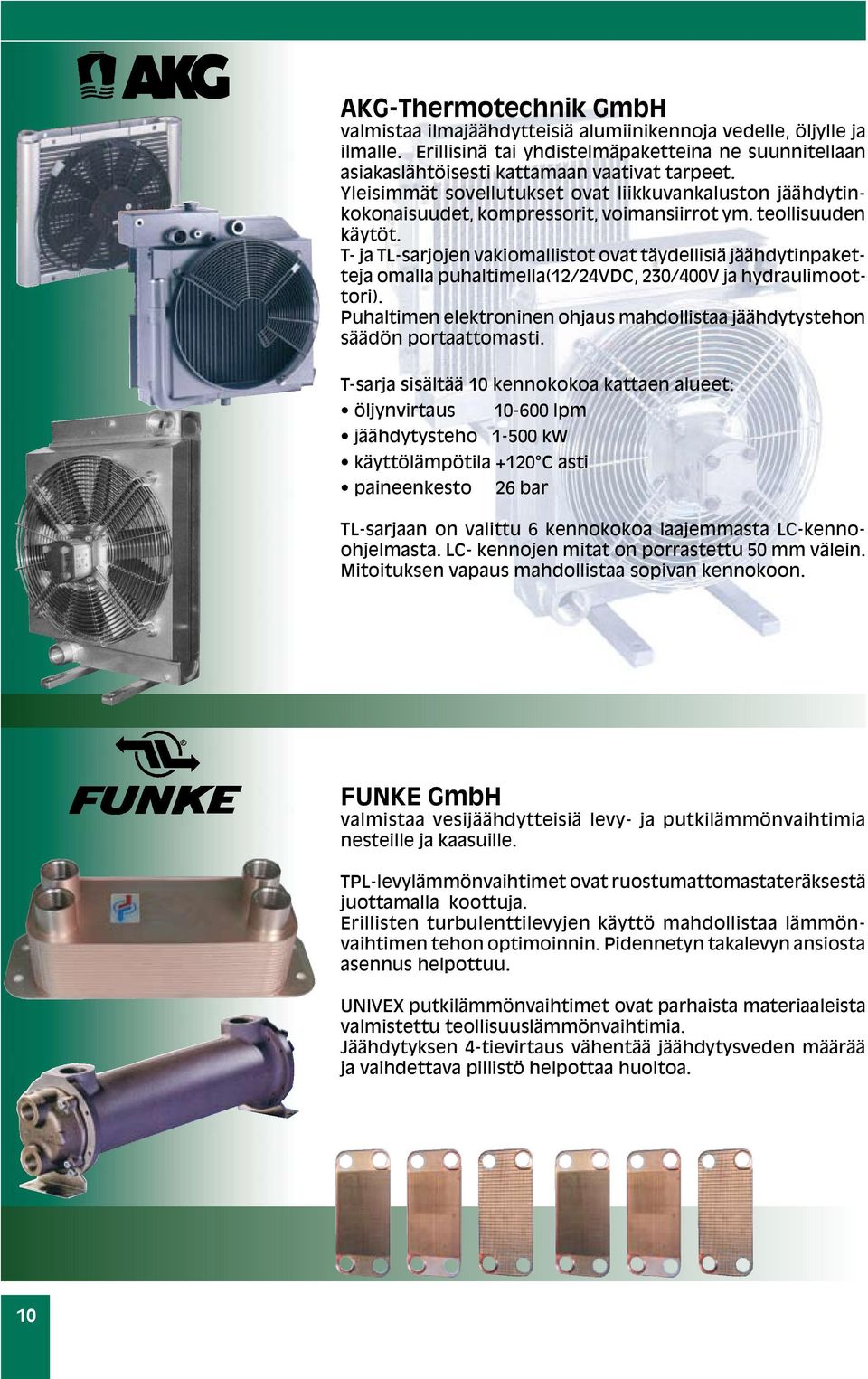

9 AKG-Thermotechnik GmbH valmistaa ilmajäähdytteisiä alumiinikennoja vedelle, öljylle ja ilmalle. Erillisinä tai yhdistelmäpaketteina ne suunnitellaan asiakaslähtöisesti kattamaan vaativat tarpeet. Yleisimmät sovellutukset ovat liikkuvankaluston jäähdytinkokonaisuudet, kompressorit, voimansiirrot ym. teollisuuden käytöt. T- ja TL-sarjojen vakiomallistot ovat täydellisiä jäähdytinpaketteja omalla puhaltimella(12/24vdc, 230/400V ja hydraulimoottori). Puhaltimen elektroninen ohjaus mahdollistaa jäähdytystehon säädön portaattomasti. T-sarja sisältää 10 kennokokoa kattaen alueet: öljynvirtaus lpm jäähdytysteho kw käyttölämpötila +120 C asti paineenkesto 26 bar TL-sarjaan on valittu 6 kennokokoa laajemmasta LC-kennoohjelmasta. LC- kennojen mitat on porrastettu 50 mm välein. Mitoituksen vapaus mahdollistaa sopivan kennokoon. FUNKE GmbH valmistaa vesijäähdytteisiä levy- ja putkilämmönvaihtimia nesteille ja kaasuille. TPL-levylämmönvaihtimet ovat ruostumattomastateräksestä juottamalla koottuja. Erillisten turbulenttilevyjen käyttö mahdollistaa lämmönvaihtimen tehon optimoinnin. Pidennetyn takalevyn ansiosta asennus helpottuu. UNIVEX putkilämmönvaihtimet ovat parhaista materiaaleista valmistettu teollisuuslämmönvaihtimia. Jäähdytyksen 4-tievirtaus vähentää jäähdytysveden määrää ja vaihdettava pillistö helpottaa huoltoa. 10

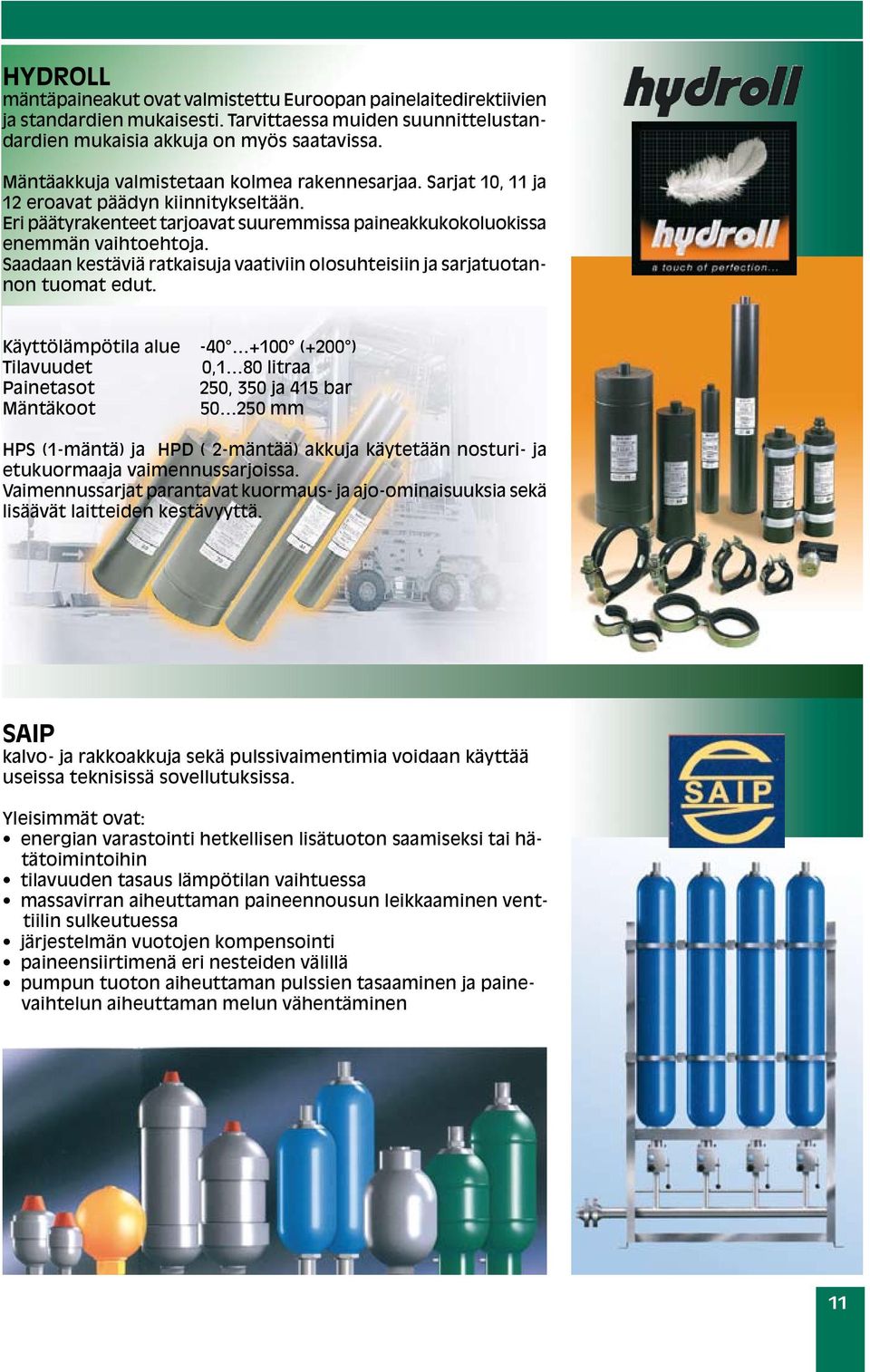

10 HYDROLL mäntäpaineakut ovat valmistettu Euroopan painelaitedirektiivien ja standardien mukaisesti. Tarvittaessa muiden suunnittelustandardien mukaisia akkuja on myös saatavissa. Mäntäakkuja valmistetaan kolmea rakennesarjaa. Sarjat 10, 11 ja 12 eroavat päädyn kiinnitykseltään. Eri päätyrakenteet tarjoavat suuremmissa paineakkukokoluokissa enemmän vaihtoehtoja. Saadaan kestäviä ratkaisuja vaativiin olosuhteisiin ja sarjatuotannon tuomat edut. Käyttölämpötila alue (+200 ) Tilavuudet 0,1 80 litraa Painetasot 250, 350 ja 415 bar Mäntäkoot mm HPS (1-mäntä) ja HPD ( 2-mäntää) akkuja käytetään nosturi- ja etukuormaaja vaimennussarjoissa. Vaimennussarjat parantavat kuormaus- ja ajo-ominaisuuksia sekä lisäävät laitteiden kestävyyttä. SAIP kalvo- ja rakkoakkuja sekä pulssivaimentimia voidaan käyttää useissa teknisissä sovellutuksissa. Yleisimmät ovat: energian varastointi hetkellisen lisätuoton saamiseksi tai hätätoimintoihin tilavuuden tasaus lämpötilan vaihtuessa massavirran aiheuttaman paineennousun leikkaaminen venttiilin sulkeutuessa järjestelmän vuotojen kompensointi paineensiirtimenä eri nesteiden välillä pumpun tuoton aiheuttaman pulssien tasaaminen ja painevaihtelun aiheuttaman melun vähentäminen 11

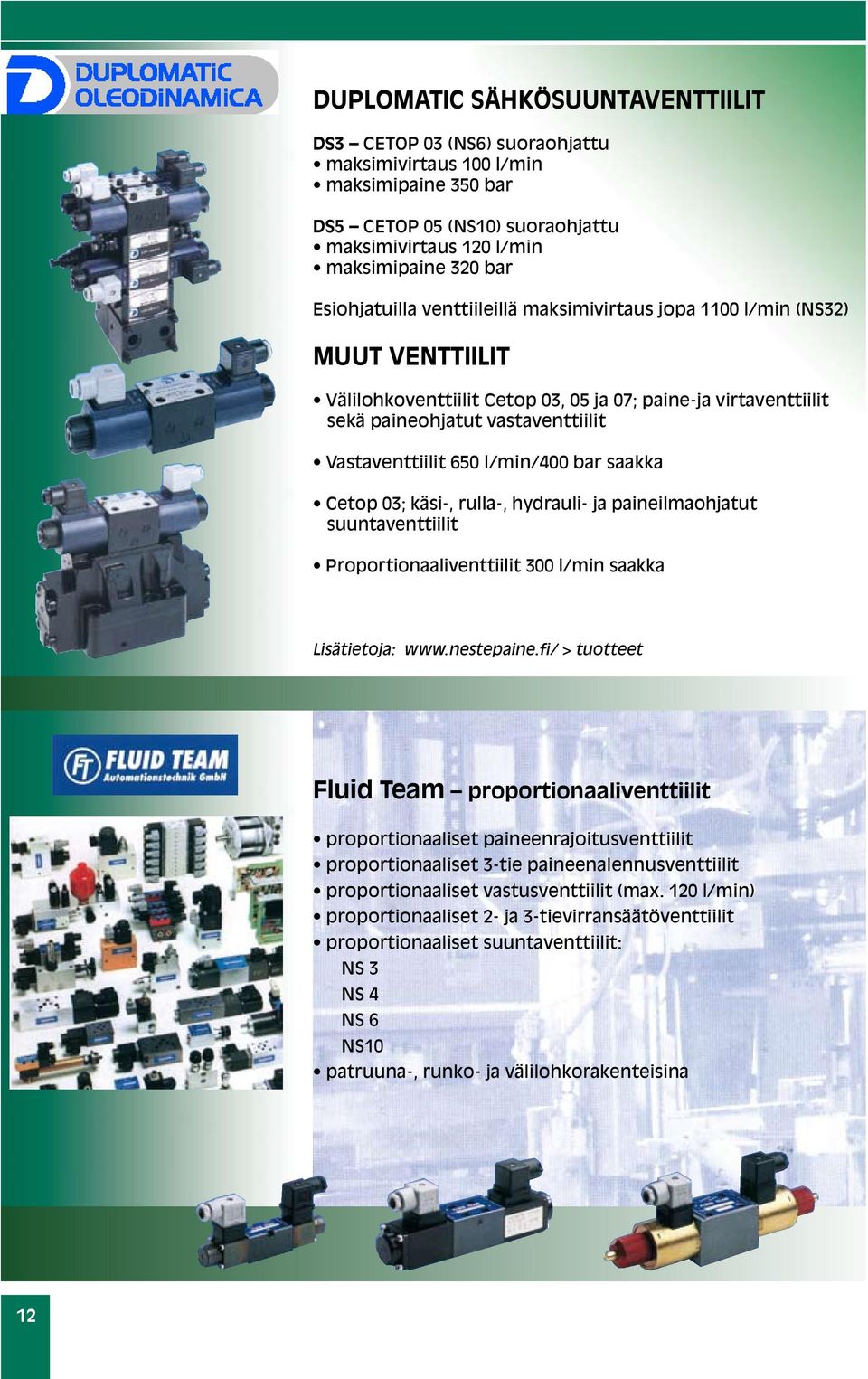

11 DUPLOMATIC SÄHKÖSUUNTAVENTTIILIT DS3 CETOP 03 (NS6) suoraohjattu maksimivirtaus 100 l/min maksimipaine 350 bar DS5 CETOP 05 (NS10) suoraohjattu maksimivirtaus 120 l/min maksimipaine 320 bar Esiohjatuilla venttiileillä maksimivirtaus jopa 1100 l/min (NS32) MUUT VENTTIILIT Välilohkoventtiilit Cetop 03, 05 ja 07; paine-ja virtaventtiilit sekä paineohjatut vastaventtiilit Vastaventtiilit 650 l/min/400 bar saakka Cetop 03; käsi-, rulla-, hydrauli- ja paineilmaohjatut suuntaventtiilit Proportionaaliventtiilit 300 l/min saakka Lisätietoja: > tuotteet Fluid Team proportionaaliventtiilit proportionaaliset paineenrajoitusventtiilit proportionaaliset 3-tie paineenalennusventtiilit proportionaaliset vastusventtiilit (max. 120 l/min) proportionaaliset 2- ja 3-tievirransäätöventtiilit proportionaaliset suuntaventtiilit: NS 3 NS 4 NS 6 NS10 patruuna-, runko- ja välilohkorakenteisina 12

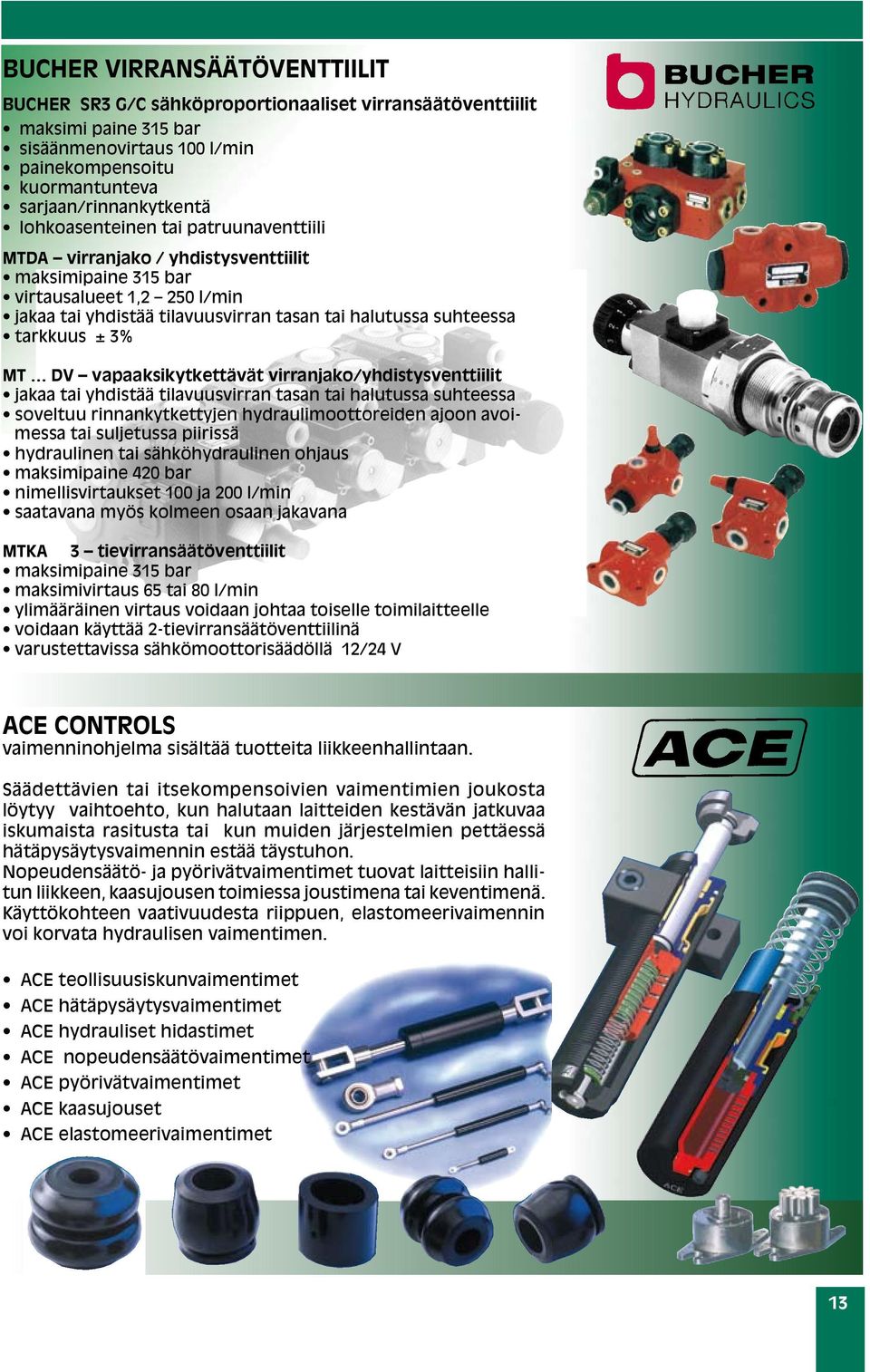

12 BUCHER VIRRANSÄÄTÖVENTTIILIT BUCHER SR3 G/C sähköproportionaaliset virransäätöventtiilit maksimi paine 315 bar sisäänmenovirtaus 100 l/min painekompensoitu kuormantunteva sarjaan/rinnankytkentä lohkoasenteinen tai patruunaventtiili MTDA virranjako / yhdistysventtiilit maksimipaine 315 bar virtausalueet 1,2 250 l/min jakaa tai yhdistää tilavuusvirran tasan tai halutussa suhteessa tarkkuus ± 3% MT DV vapaaksikytkettävät virranjako/yhdistysventtiilit jakaa tai yhdistää tilavuusvirran tasan tai halutussa suhteessa soveltuu rinnankytkettyjen hydraulimoottoreiden ajoon avoimessa tai suljetussa piirissä hydraulinen tai sähköhydraulinen ohjaus maksimipaine 420 bar nimellisvirtaukset 100 ja 200 l/min saatavana myös kolmeen osaan jakavana MTKA 3 tievirransäätöventtiilit maksimipaine 315 bar maksimivirtaus 65 tai 80 l/min ylimääräinen virtaus voidaan johtaa toiselle toimilaitteelle voidaan käyttää 2-tievirransäätöventtiilinä varustettavissa sähkömoottorisäädöllä 12/24 V ACE CONTROLS vaimenninohjelma sisältää tuotteita liikkeenhallintaan. Säädettävien tai itsekompensoivien vaimentimien joukosta löytyy vaihtoehto, kun halutaan laitteiden kestävän jatkuvaa iskumaista rasitusta tai kun muiden järjestelmien pettäessä hätäpysäytysvaimennin estää täystuhon. Nopeudensäätö- ja pyörivätvaimentimet tuovat laitteisiin hallitun liikkeen, kaasujousen toimiessa joustimena tai keventimenä. Käyttökohteen vaativuudesta riippuen, elastomeerivaimennin voi korvata hydraulisen vaimentimen. ACE teollisuusiskunvaimentimet ACE hätäpysäytysvaimentimet ACE hydrauliset hidastimet ACE nopeudensäätövaimentimet ACE pyörivätvaimentimet ACE kaasujouset ACE elastomeerivaimentimet 13

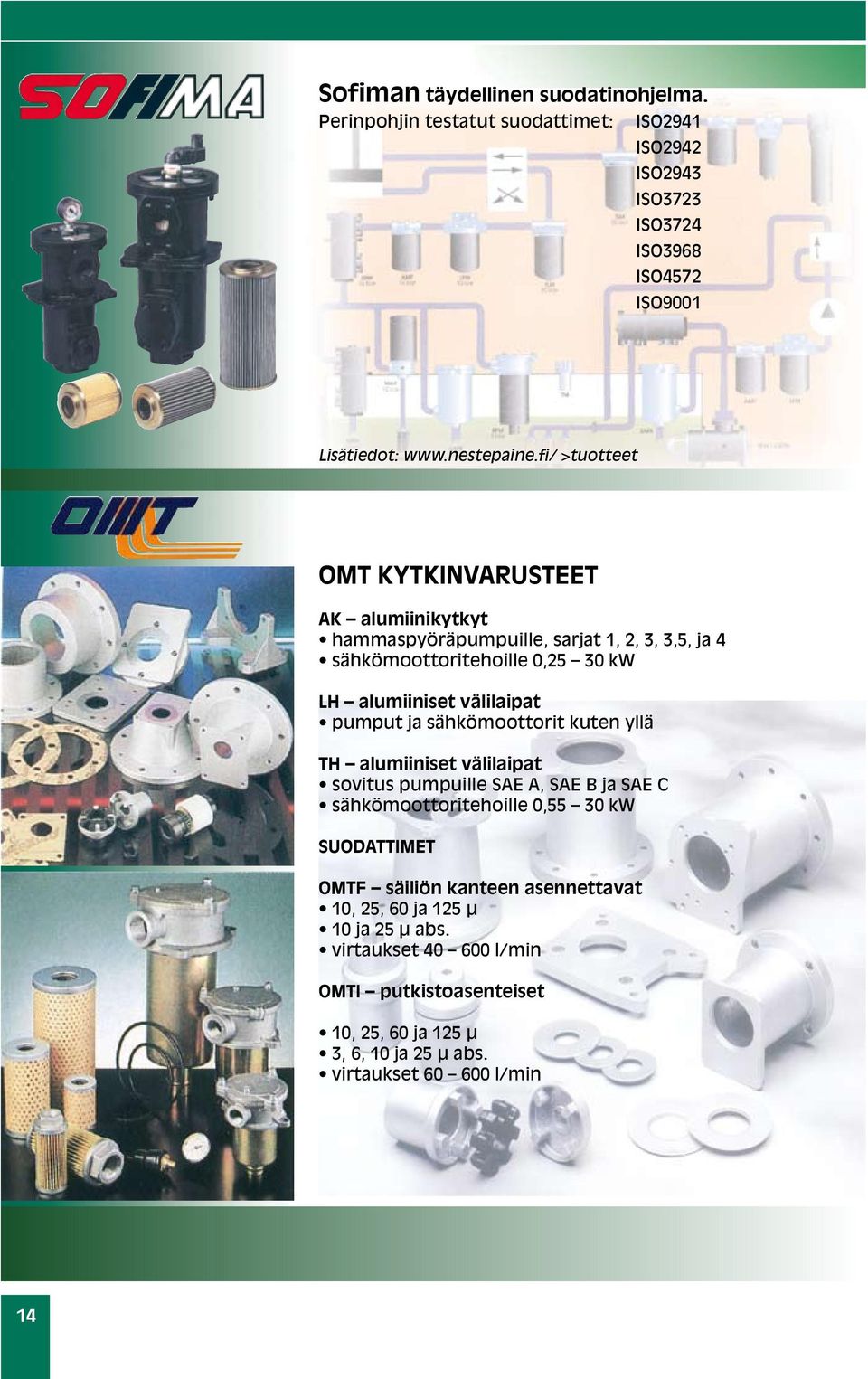

13 Sofiman täydellinen suodatinohjelma. Perinpohjin testatut suodattimet: ISO2941 ISO2942 ISO2943 ISO3723 ISO3724 ISO3968 ISO4572 ISO9001 Lisätiedot: >tuotteet OMT KYTKINVARUSTEET AK alumiinikytkyt hammaspyöräpumpuille, sarjat 1, 2, 3, 3,5, ja 4 sähkömoottoritehoille 0,25 30 kw LH alumiiniset välilaipat pumput ja sähkömoottorit kuten yllä TH alumiiniset välilaipat sovitus pumpuille SAE A, SAE B ja SAE C sähkömoottoritehoille 0,55 30 kw SUODATTIMET OMTF säiliön kanteen asennettavat 10, 25, 60 ja 125 µ 10 ja 25 µ abs. virtaukset l/min OMTI putkistoasenteiset 10, 25, 60 ja 125 µ 3, 6, 10 ja 25 µ abs. virtaukset l/min 14

14 ELETTROTEC Elettrotecin paine- ja termokytkimet sekä pinnan ja virtauksen valvontaan käytettävät tuotteet sopivat laajalti käytettäväksi teollisuuden eri alueilla. Suuri valikoima valmistusmateriaaleja eri nesteille ja kaasuille. Jännitteet 12/24 VDC sekä 230 VAC. Paine- ja alipainekytkimet avautuvat / sulkeutuvat kärjet tai vaihtokärjet säädettävä differenssi säätöalueet välillä: bar mmhg runkopaine max. 600 bar eri runko- ja kalvomateriaaleja suojausluokka IP65 Termokytkimet avautuvat / sulkeutuvat kärjet kiinteä asetus C Pintakytkimet jatkuvaan pinnan valvontaan ylä/alaraja valvonta koholla tai paineella toimiva materiaalit: messinki, ruostumaton teräs, termoplastinen muovi Elettrotecin ohjelmassa on lisäksi erilaisia termo/painekytkin-, termo/alipaine- ja termo/pintakytkinyhdistelmiä. Mintor säiliötarvikkeet: huohottimet, öljysilmät, magneettitulpat ovat alumiinirunkoisia, joten ne kestävät hyvin myös mekaanista rasitusta ja mahdollisia kolhuja. TSF - huohottimet TLA - öljysilmät TSCM - magneettitulpat ILAF - huohotin/mittatikut TC - alumiinitulpat Varastokokoina R-kierteiset 1/ 4 2. Saatavana myös metrisillä kierteillä sekä painettavat versiot o-rengastiivistyksellä. 15

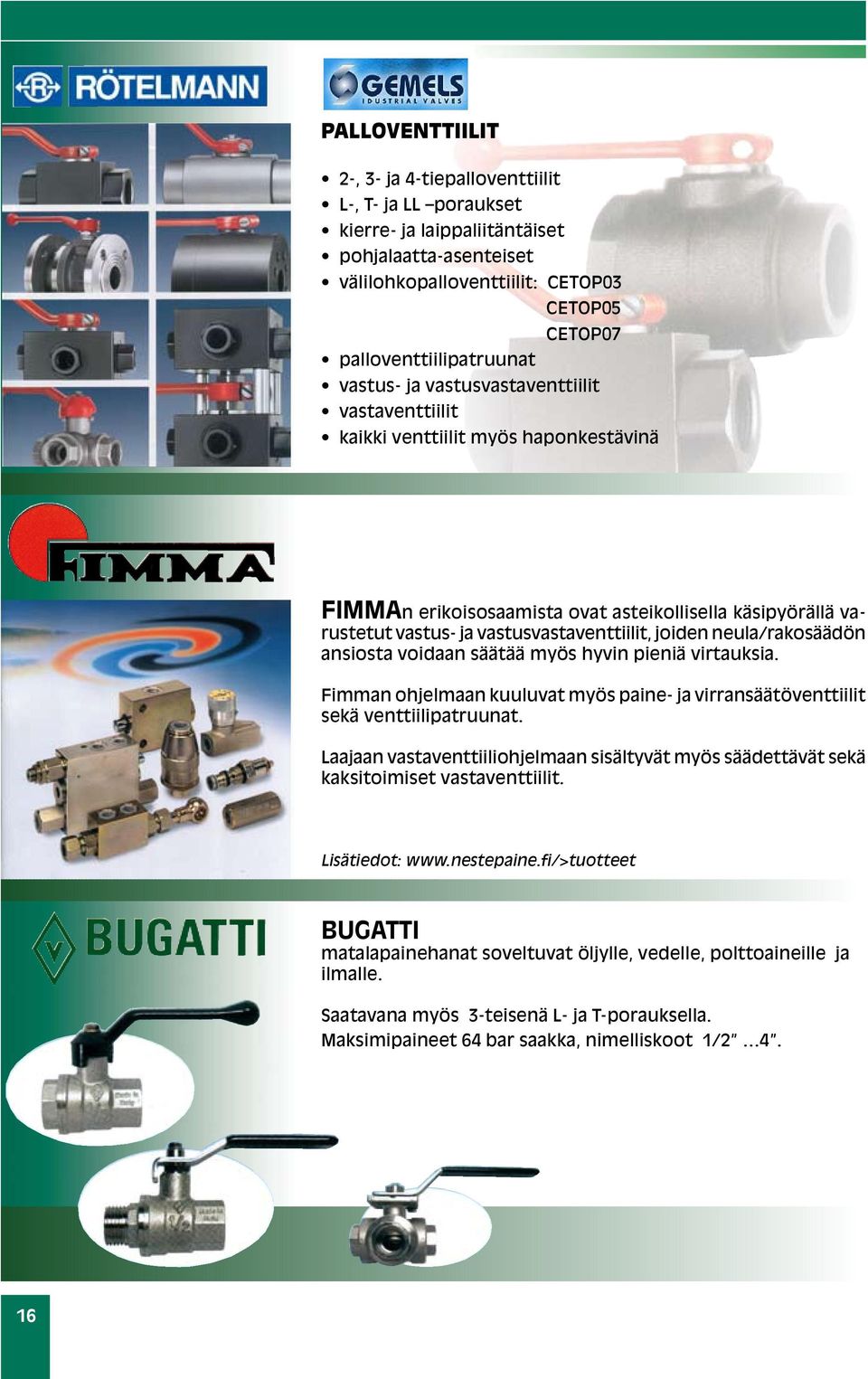

15 PALLOVENTTIILIT 2-, 3- ja 4-tiepalloventtiilit L-, T- ja LL poraukset kierre- ja laippaliitäntäiset pohjalaatta-asenteiset välilohkopalloventtiilit: CETOP03 CETOP05 CETOP07 palloventtiilipatruunat vastus- ja vastusvastaventtiilit vastaventtiilit kaikki venttiilit myös haponkestävinä FIMMAn erikoisosaamista ovat asteikollisella käsipyörällä varustetut vastus- ja vastusvastaventtiilit, joiden neula/rakosäädön ansiosta voidaan säätää myös hyvin pieniä virtauksia. Fimman ohjelmaan kuuluvat myös paine- ja virransäätöventtiilit sekä venttiilipatruunat. Laajaan vastaventtiiliohjelmaan sisältyvät myös säädettävät sekä kaksitoimiset vastaventtiilit. Lisätiedot: BUGATTI matalapainehanat soveltuvat öljylle, vedelle, polttoaineille ja ilmalle. Saatavana myös 3-teisenä L- ja T-porauksella. Maksimipaineet 64 bar saakka, nimelliskoot 1/

16 Pallohanat 2-, 3- ja 4-tiehanat, paine 500 bar asti matalapainehanat 40 ja 63 bar korkeapainehanat 800 bar asti lukuisille eri väliaineille Vastaventtiilit avautumispaine vakiona 0,5 bar patruunat 6 25 mm rungolliset 3/8, 1/2 ja 1 Letkurikkoventtiilit sulkuvirtaukset: 3/8 : 05, 20, 40 l/min 1/2 : 10, 40, 63 ja 90 l/min 1 : 25, 63, 125 ja 200 l/min Pikaliittimet erikoislujat kierrettävät ja painettavat pikaliittimet. Maksimipaine 450 bar ja maksimivirtaus 500 l/min saakka. SPRADOW Spradow n laaja paineenmittauspikaliitinohjelma mahdollistaa nopean ja siistin paineenmittauksen myös paineenalaisesta järjestelmästä ilman työkaluja: ei öljyä ympäristöön, eikä epäpuhtauksia järjestelmään järjestelmässä itsessään ei tarvita kalliita, helposti vaurioituvia painemittareita myös kaasukäyttöihin soveltuvat myös ilmaukseen ja näytteenottoon taipuisat mittausletkut myös ohjaus- ja mittausjohdotuksiin: Ø sisä 1,95 mm / 700 bar Ø sisä 2,2 mm / 400 bar Ø sisä 4,0 mm / 350 bar Painemittarit ovat nestevaimennettuja, normaalisti ruostumattomalla kotelolla. Mitta-alueet bar. Taulun halkaisijat Ø 63 ja Ø 100 mm. 17

17 Demac täydellinen letkukelavalikoima korkeapainehydrauliikkaan: 75 perusmallia 300 versiota Nostureihin, trukkeihin, kahmareihin, huoltohalleihin ym. Painetasot bar sekä 700 bar. AGD/S 2- letkukela letkut R7 ja R8 : 1/4 ja 5/16-3/8 1/2 vetopituudet 3,5 35 metriä A4D ja M4D 4-letkukelat letkut R7 ja R8 : 1/4-5/16 3/8 1/2 vetopituudet 3,5 24 metriä A2D 2 - letkukela letku R9R : 1/2 3/4 1 (spiraali) vetopituudet 6,0 30 metriä LS 2 letkukela lukituksella letku R7 : 1/4 3/8 1/2 vetopituudet 6,5 21 metriä CR kaapelikela sähköllä 3 24 napaa, 500V/10A, metriä Myös muita keloja mm. rasvalle, öljylle, kaasuille, ruostumattomana vedelle ym. Mach-ryhmäpikaliitinkoteloilla jopa seitsemän pikaliittimen ja kuuden sähköliitännän varma, nopea ja siisti kytkentä vain yhdellä vivulla. Kotelossa olevat liittimet ovat suojassa epäpuhtauksilta, jolloin järjestelmä pysyy puhtaampana ja toimintahäiriöt vähenevät. Ei enää kytkeytymättömiä tai väärinkytkettyjä pikaliittimiä ja rikkoutuneita tiivisteitä. Kytkentä onnistuu myös pienehköllä jäännöspaineella. 18

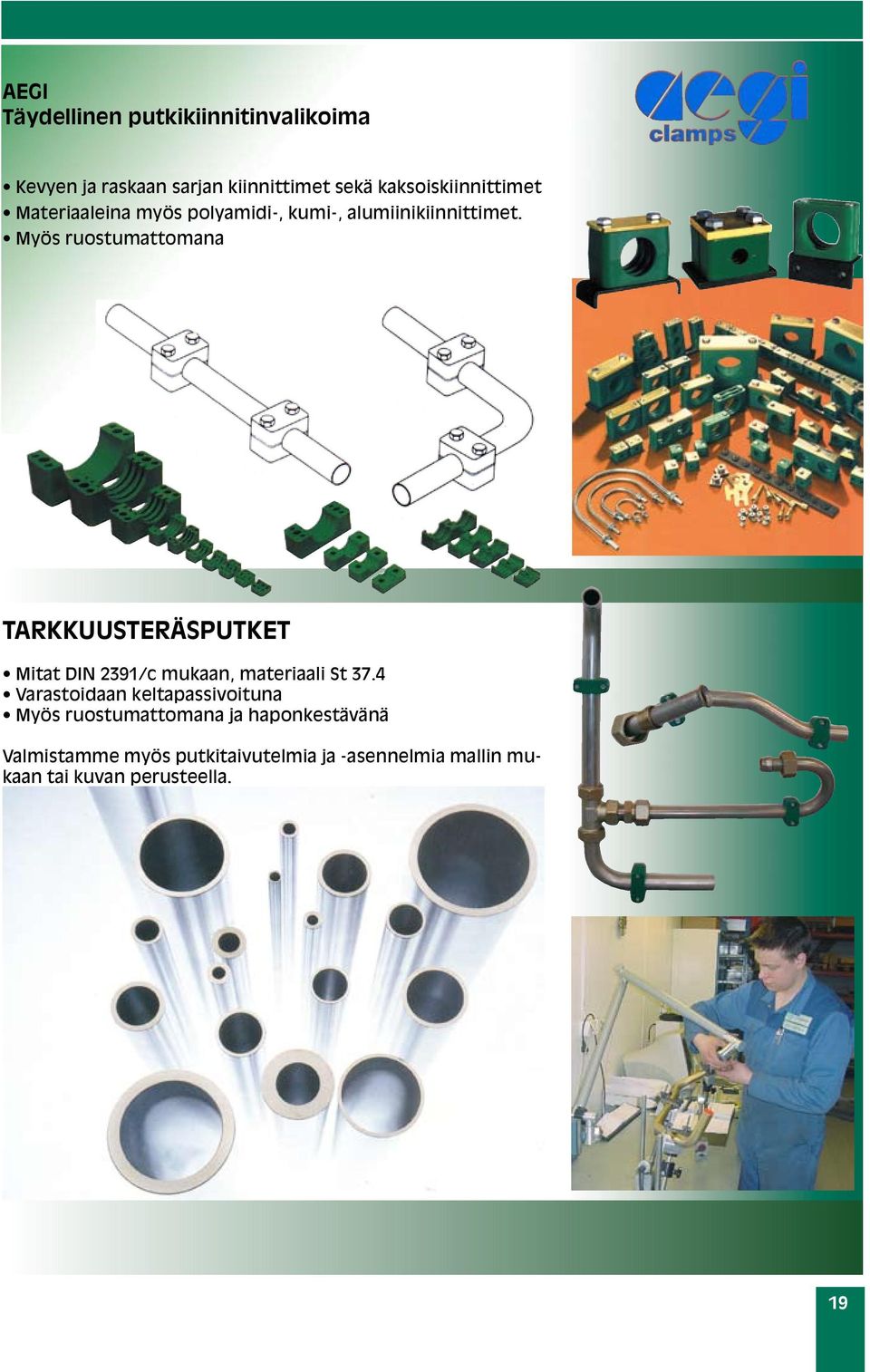

18 AEGI Täydellinen putkikiinnitinvalikoima Kevyen ja raskaan sarjan kiinnittimet sekä kaksoiskiinnittimet Materiaaleina myös polyamidi-, kumi-, alumiinikiinnittimet. Myös ruostumattomana TARKKUUSTERÄSPUTKET Mitat DIN 2391/c mukaan, materiaali St 37.4 Varastoidaan keltapassivoituna Myös ruostumattomana ja haponkestävänä Valmistamme myös putkitaivutelmia ja -asennelmia mallin mukaan tai kuvan perusteella. 19

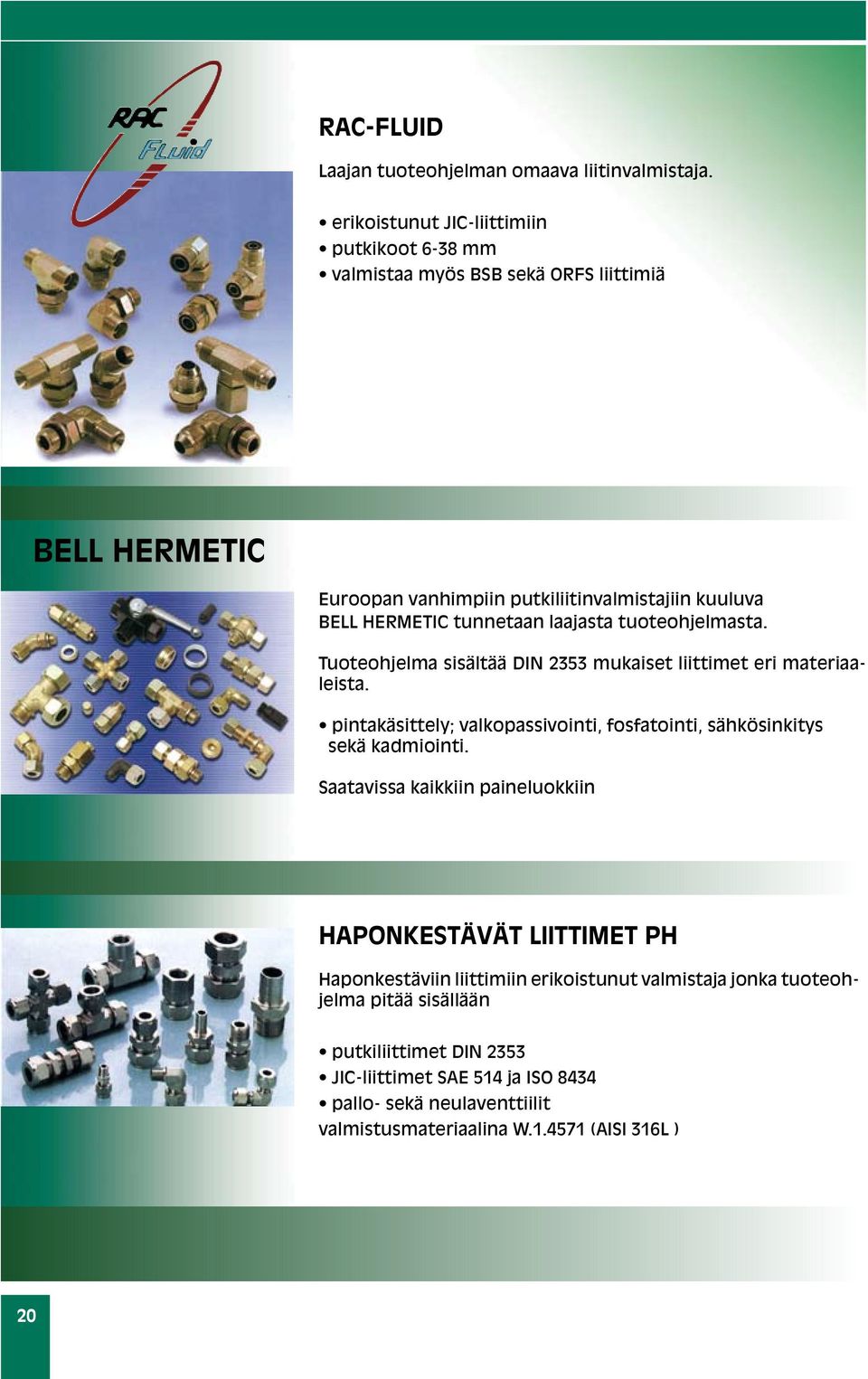

19 RAC-FLUID Laajan tuoteohjelman omaava liitinvalmistaja. erikoistunut JIC-liittimiin putkikoot 6-38 mm valmistaa myös BSB sekä ORFS liittimiä BELL HERMETIC Euroopan vanhimpiin putkiliitinvalmistajiin kuuluva BELL HERMETIC tunnetaan laajasta tuoteohjelmasta. Tuoteohjelma sisältää DIN 2353 mukaiset liittimet eri materiaaleista. pintakäsittely; valkopassivointi, fosfatointi, sähkösinkitys sekä kadmiointi. Saatavissa kaikkiin paineluokkiin HAPONKESTÄVÄT LIITTIMET PH Haponkestäviin liittimiin erikoistunut valmistaja jonka tuoteohjelma pitää sisällään putkiliittimet DIN 2353 JIC-liittimet SAE 514 ja ISO 8434 pallo- sekä neulaventtiilit valmistusmateriaalina W (AISI 316L ) 20

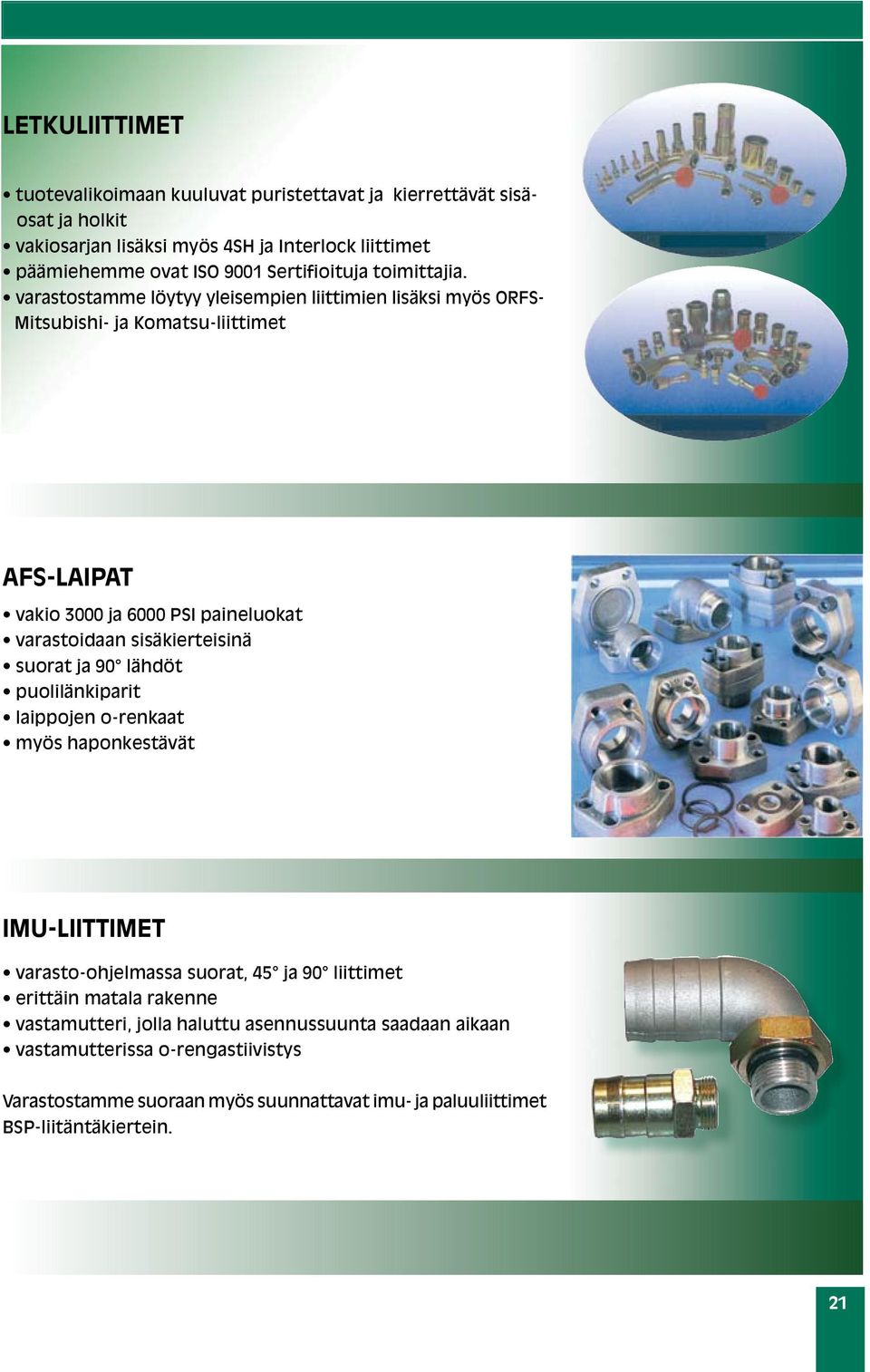

20 LETKULIITTIMET tuotevalikoimaan kuuluvat puristettavat ja kierrettävät sisäosat ja holkit vakiosarjan lisäksi myös 4SH ja Interlock liittimet päämiehemme ovat ISO 9001 Sertifioituja toimittajia. varastostamme löytyy yleisempien liittimien lisäksi myös ORFS- Mitsubishi- ja Komatsu-liittimet AFS-LAIPAT vakio 3000 ja 6000 PSI paineluokat varastoidaan sisäkierteisinä suorat ja 90 lähdöt puolilänkiparit laippojen o-renkaat myös haponkestävät IMU-LIITTIMET varasto-ohjelmassa suorat, 45 ja 90 liittimet erittäin matala rakenne vastamutteri, jolla haluttu asennussuunta saadaan aikaan vastamutterissa o-rengastiivistys Varastostamme suoraan myös suunnattavat imu- ja paluuliittimet BSP-liitäntäkiertein. 21

21 kumiletkut Matala- ja korkeapaineletkuja vaativiin kohteisiin. hydrauliöljylle,voiteluaineille,dieselpolttoaineelle, vedelle ym. koot 1/8-4 kaikki yleisimmät luokitukset mm. Germanischer Lloyd (GL), Det Norske Veritas (DNV), Lloyds of London (LR), Marine EguipmentDirective (MED), American Bureau of Shipping (ABS), United States Coast Guard (USCG), USMSHA. koot 1/8-1 toimitetaan erittäin kätevillä ja tilaa säästävillä letkukeloilla. termoplastiset letkut Erittäin korkealuokkaiset letkut moniin käyttökohteisiin. hydrauliikkaan ( bar), paineenmittaukseen, voiteluun, maalaukseen ja liuottimille, kanaalinavaukseen, korkeapaineiselle käyttövedelle, sammutusjärjestelmiin (CO 2 ) vahvikkeena yksi tai useampia teräs- tai tekstiilikudoksia (mm. kevlar ja polyester) letkuliittimiksi soveltuvat normaalit liittimet myös kaksoisletkuja ja monesta (erilaisesta) letkusta koostuvia letkumattoja. 22

22 NOTKEAT SPIRAALILETKUT Bridgestone on tunnettu valmistaja maailmalla tehdas valmistaa spiraaliletkuja kokoluokassa 1/4-2 letkut soveltuvat myös bioöljyille kaikkilla letkuilla MSHA luokitus Valmistetaan uuden ajan erikoislujasta, kierrätettävästä sekä Öko-Tex Standard 100 ympäristösertifioidusta polypropeenikuidusta Käyttökoot on painettu tuotteeseen oikean koon valitsemisen helpottamiseksi Varastovalikoima perustuu suomalaisen teollisuuden ja kunnossapidon nykytarpeisiin UV-suojatun NPSleeven värin säilyvyys on erinomainen myös ulkokäytössä Suositeltava käyttölämpötila-alue on C Räjähdyksen- ja hankauksenkesto ovat erinomaisia ja tuote täyttää EN standardin vaatimukset KOKOTAULUKKO NPS NPS NPS NPS NPS NPS NPS NPS NPS NPS NPS NPS NPS NPS LETKUSUOJA Lättämitta mm SisäØ mm Letkun koko 3/16 1/4 1/4-3/8 3/8 1/2 5/8 3/4 3/ /4 11/2 2 23
