1 Rollock -lukon asennusohje Rollock -lukon asennusohje ROLLOCK -LUKON ASENNUSOHJE 1

2

3 Ulkopuolen painikkeen asennusosat (alempipainike) 3 2 Tukiosa A Säätölevy A 2kpl Alakara A 5 Kellojousi Kierreholkki 2kpl Tukiosa B Säätölevy B 3kpl Sisäpuolen painikkeen asennusosat (ylempipainike) 2 Rajoitinpelti A Yläkara A 65 Tukiosa C Säätölevy C 2kpl Kellojousi 5 85 Tukiholkki A Yläkara B Tukiosa D Säätölevy D 3kpl Muut asennusosat Kuusiokoloavain Valohela 2kpl Murtosuojalevy Tähtialuslaatta M4 4kpl Uppokantaruuvi M4 x 25 4kpl M4 x 30 4kpl M4 x 35 4kpl M4 x 40 4kpl Painike 2kpl Yleisruuvi 5x30 4kpl 5x50 Lieriökantaruuvi M4 x 30 4kpl M4 x 35 4kpl M4 x 40 4kpl M4 x 45 4kpl

4 4 Yleisruuvi 5x30 Murtosuojalevy Kierreholkit Ulkopuolen painikkeen kierreholkit asetetaan niin, että kierreosa holkeissa tulee asennushahloissa lähemmäksi alakaraa lukossa Kierreholkit laitetaan aina painikkeen vastapuolelle lukkorunkoon ennen lukkorungon oveen asennusta. Myös murtosuojalevy asetetaan lukkoon ennen oveen asennusta. Yleisruuvi 5x30

5 Kun lukkorunko on asennettu oveen, mitataan syvyys lukkorungon kyljestä ovenpintaan, molemmista painikeporauksista. Katso taulukoista 1. ja 2. mitä tukiosia, säätölevyjä ja karoja tulee käyttää kyseisellä mitalla 5

6 6 Taulukko 1. Ulkopuolen painike Taulukko 2. Sisäpuolen painik

7 o 1. painike Taulukko 2. Sisäpuolen painike 7

8 8 Kuva 1 Kuva 2 Kuva 3 Kuva 4 Kuva 5 Kuva 6 Kuva 7 Kuva 8 Kuva 9 Kuva 10 Kuva 11

9 9 Kuva 12 Kuva 13 Kuva 14 Kuva 15 Kuva 16 Kuva 17 Kuva 18 Kuva 19 Kuva 20 Kuva 21 Kuva 22

10 10 Kuva 23 Kuva 24 Kuva 25 Kuva 26 Kuva 27 Kuva 28 Kuva 29 Kuva 30 Kuva 31 Kuva 32 Kuva 33

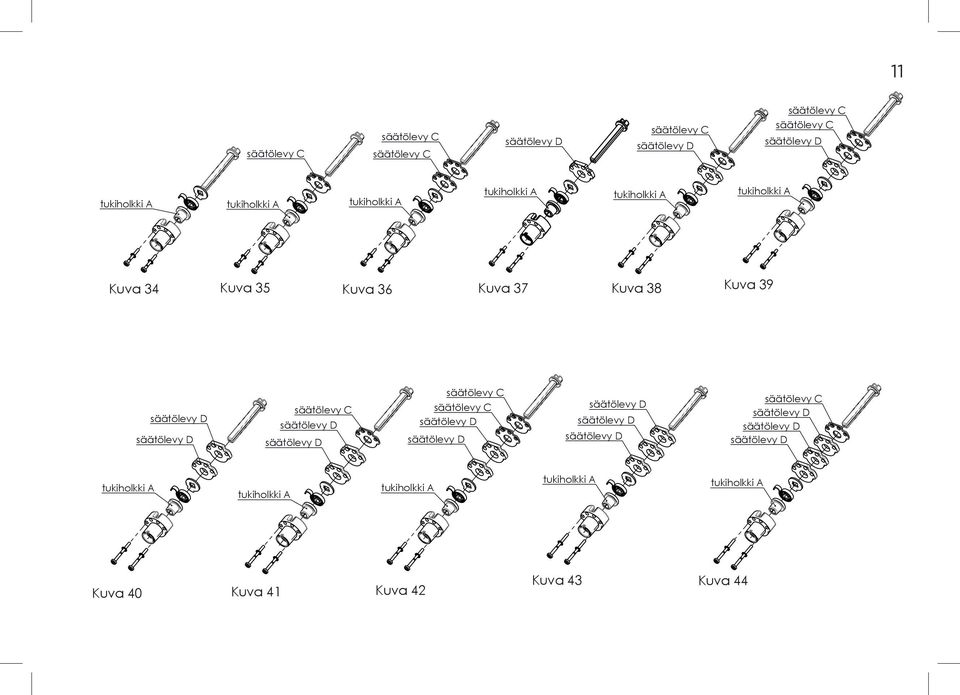

11 11 Kuva 34 Kuva 35 Kuva 36 Kuva 37 Kuva 38 Kuva 39 Kuva 40 Kuva 41 Kuva 42 Kuva 43 Kuva 44

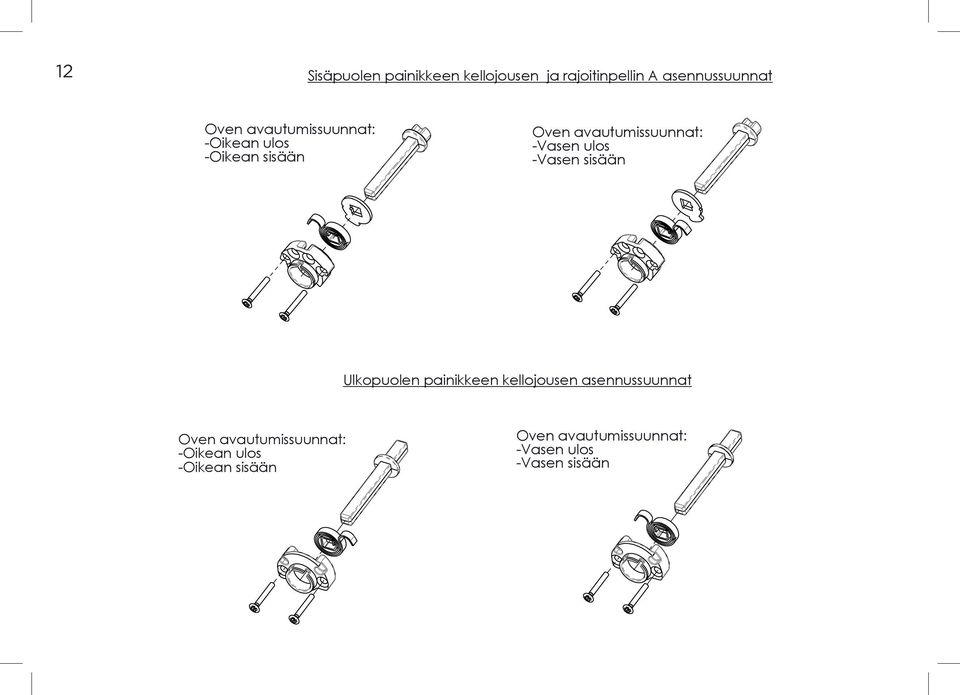

12 12 Sisäpuolen painikkeen kellojousen ja rajoitinpellin A asennussuunnat Oven avautumissuunnat: -Oikean ulos -Oikean sisään Oven avautumissuunnat: -Vasen ulos -Vasen sisään Ulkopuolen painikkeen kellojousen asennussuunnat Oven avautumissuunnat: -Oikean ulos -Oikean sisään Oven avautumissuunnat: -Vasen ulos -Vasen sisään

13 13 Oikea ulos (Oikeakätinen lukkorunko) Vasen ulos (Vasenkätinen lukkorunko) Oikea sisään (Vasenkätinen lukkorunko) Vasen sisään (Oikeakätinen lukkorunko)

14 14 Ulkopuolen painikkeen asennusosien asentaminen oveen Sisäpuolen painikkeen asennusosien asentaminen oveen Valohelojen ja painikkeen asentaminen - Kytke lukolta tuleva ohjausjohto valohelan kortilla olevaan liittimeen - Paina valohela tiukasti ovea vasten - Kiinnitä painike karaan kiinnitysruuvilla

15 Vastaraudan asennuksessa varmista, että johto ei jää puristuksiin karmin tai seinän runkorakendeiden väliin 15 Yleisruuvi 5x30 Yleisruuvi 5x50 Yleisruuvi 5x30

16 16 Lukkosylinteri ja hela Avainpesällisessä oviasennuksessa, asennetaan lukkorunko oveen ilman murtosuojalevyä. Käytä lukkosylinterin mukana tulevia ruuveja
