1 RECAIR Ilmastoinnin keskuskone ilmavirta-alue m 3 /s Recair Oy, Mukulakuja 3, FIN-04300, Tuusula, puh , telekopio , sähköposti info@recair.fi, RECAIR on Recair Oy:n rekisteröity tavaramerkki

2 SISÄLLYS Yleistä... 3 Konesarja, otsapintamitat Konekoon manuaalinen pikavalinta Konekoon valinta ATK-ohjelmalla... 6 Konepakettien mitat ja painot, tuloilmakoneet ja koneet vesiglykolitalteenotolla... 7 Konepakettien mitat ja painot, koneet levylämmönsiirtimellä Konepakettien mitat ja painot, koneet pyörivällä lämmönsiirtimellä Sulkuosa SU, sekoitusosat SE ja SK Suodatusosat, lyhyt SL, pitkä SP Lämmitysosa, vesi LV Lämmitysosa, sähkö LS Jäähdytysosa, vesi JV ja kylmäaine JK Kostutusosa KO Lämmön talteenottolaitteet, levylämmönsiirrin LL Lämmön talteenottolaitteet, pyörivä lämmönsiirrin LR Lämmön talteenottolaitteet, vesiglykolilämmöntalteenotto LG Äänenvaimennusosa VA uolto-osa U Konealusta KA Puhallinosa PU, yleistä IlmavirtamittariMI Puhallinosa PU, mitta- ja painotiedot Puhallinosa PU, käyrästöesimerkki Puhallinosa PU, kuvia puhaltimista erilaisin siipityypein

3 Yleistä Ilmavirta-alue 0, m3/s kaikki tarpeellinen ilman käsittelyyn Satoja erilaisia kokoonpanoja Vakioidut moduliratkaisut Asiakaskohtaiset ratkaisut Valintaohjelma Valintaohjelman optimaaliseen konevalintaan voit noutaa osoitteesta Runkorakenne Alumiininen RECAIR -runkoprofiili vankka runkorakenne 50 mm mineraalivillaeriste kaikissa koneosissa Kaksikuorirakenne Standardimateriaalit Runko alumiinia Ulko- ja sisäpinnat sinkittyä teräslevyä Lisäksi saatavissa Ulko- ja/tai sisäpinnat Alumiinia Muovipinnoitettua teräslevyä Ruostumatonta terästä AISI 304 aponkestävää terästä AISI 316 Lisäominaisuuksia Tarkistusikkuna (vakiona puhallinosassa) Vedenpoistoyhteet Sisävalo Ilmavirtamittari RECAIR -liitosmenetelmä Ainutlaatuinen Recairin kehittämä runkorakenne ja pikaliitosmenetelmä, jonka nerokkuutta asentajat ihastelevat ygieenisyys Korkea hygieenisyystaso jatkuvassa käytössä Sisäpinnat ovat sileitä ja helppoja puhdistaa Sisäpuolista pesua varten on saatavissa vesitysyhteet RECAIR RECAIR = tiivis kone Kaikki koneet tiiviysluokassa A -. uolto Saranoidut huolto-ovet, joissa kestotiivisteet uoltomiehelle työturvallinen Kuvitetut asennus- ja huolto-ohjeet, ne voit noutaa osoitteesta 3

4 Pikavalinta otsapintanopeuden perusteella Ilmavirrat vastaavat otsapintanopeutta 2,5 m/s Poikkileikkausmitat, mm: Mitat mm, runko leveys ja korkeus A (0,45) A (0,75) (0,65) 2 (1,1) 3A 3 3C (0,93) (1,4) C (0,93) 2C (1,5) (1,9) D (2,2) 1910 RECAIR 4C ilmavirta 2,9 m 3 /s otsapintanopeudella 2,5 m/s C 4D (2,1) (2,9) (3,6) 4E (4,4) 4F (5,7) (2,9) 5C (3,8) 5D (4,7) 5E (5,7) 5F (7,5) C (4,7) 6D (5,7) 6E (7,0 ) 6F (9,4) D (6,9) 7E (8,3) 7F (11,2) 7G (13,9) E (11,2) 8F (15,1) 8G (18,8) yödynnä konehuoneen tila optimaalisesti valitsemalla ulkomitoiltaan sopivan kokoinen kone! Turvallinen huoltotila koneen vieressä = min koneen leveys 4

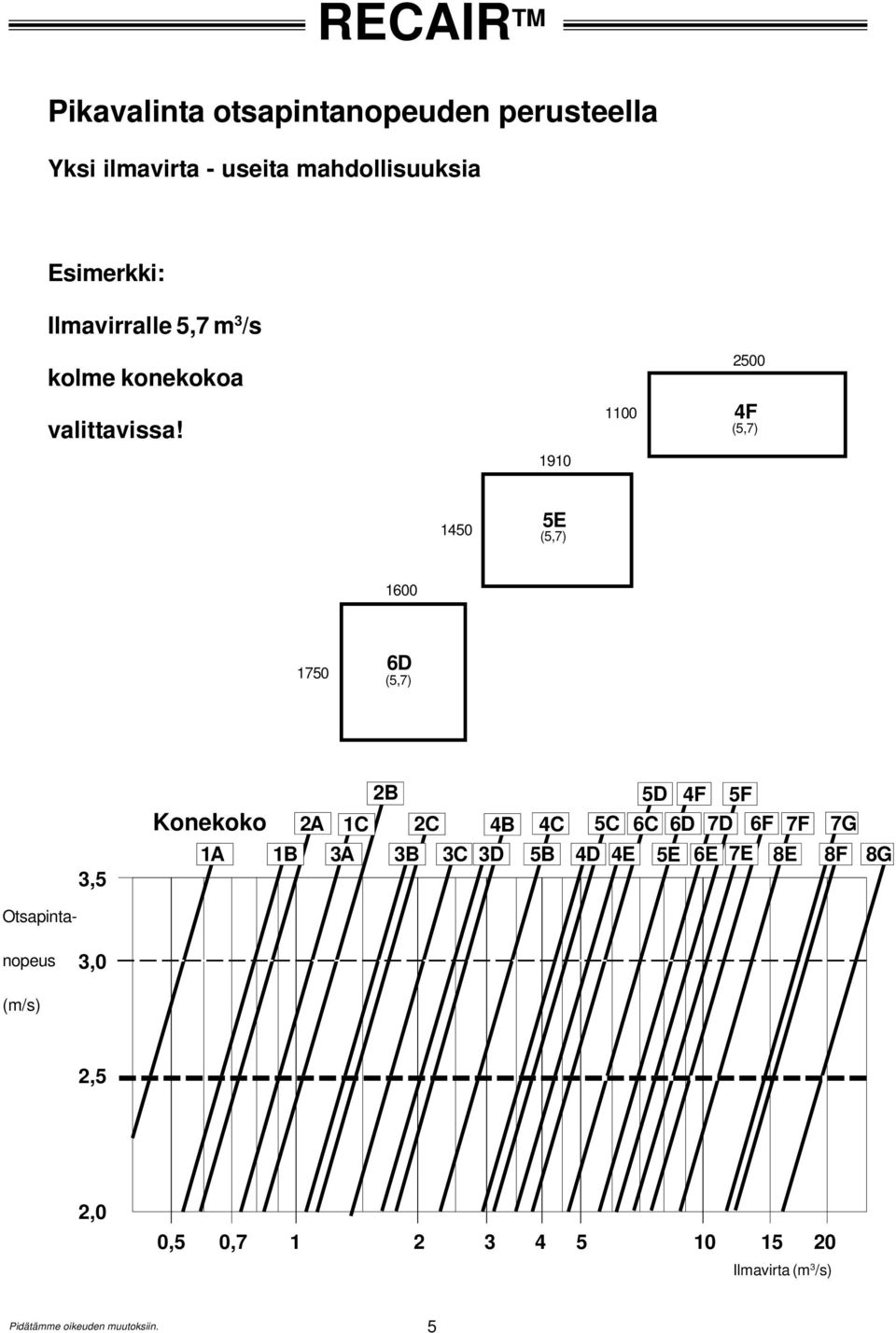

5 Pikavalinta otsapintanopeuden perusteella Yksi ilmavirta - useita mahdollisuuksia Esimerkki: Ilmavirralle 5,7 m 3 /s kolme konekokoa valittavissa! F (5,7) E (5,7) D (5,7) Konekoko 2A 2 1C 2C 4 4C 5C 5D 4F 5F 6C 6D 7D 6F 7F 7G 3,5 1A 1 3A 3 3C 3D 5 4D 4E 5E 6E 7E 8E 8F 8G Otsapintanopeus 3,0 (m/s) 2,5 2,0 0,5 0, Ilmavirta (m 3 /s) 5

6 Valintaohjelman käyttö RECAIR-koneen valinta ATK-ohjelmalla on yksinkertaista ja nopeata. Ohjelma näyttää valintavaihtoehtoja myös sellaisista koneista, joita ei ole syytä määritellä suunnitelmiin. Näissä tapauksissa on kuitenkin valintatuloksessa mainittu syitä miksi valintaa tulee tarkasti harkita. Älä epäröi ottaa yhteyttä Recairiin aina tarvittaessa. Olemme iloisia kommenteista ja asiaan liittyvistä kysymyksistä. RECAIR-valintaohjelman suunnittelussa on ollut tavoitteena käytön yksinkertaisuus ja selkeys. Ohjelman laskennan perusteena olevien suoritusarvojen mittaus on suoritettu puolueettomassa laboratoriossa. Valintaohjelmassa on kolme perusnäyttöä, joita käyttämällä monimutkaisetkin laskelmat onnistuvat. Näyttö 1: Perustiedot projektista, projektinimi ja käyttäjänimi. Näyttö 2: Paikkakunnan vuotuiset mitoitusarvot; lämpötilat, kosteudet kesällä ja talvella sekä yleiset tekniset arvot, jotka useimmiten toistuvat projektista toiseen. Nämä tallentuvat ja ovat käytössä myös seuraavassa projektissa kunnes niitä muutat. Näyttö 3: Koneen ilmavirtojen ja ulkopuolisten painehäviöiden syöttö, esivalinta muutamasta perusvaihto-ehdosta muokkausta varten. Voit lisätä tai poistaa toimintoja. Näyttö 4: Valintojen vertailunäyttö. Tässä näytössä näet yhdellä kertaa useita koneita, jotka tuottavat saman lopputuloksen, mutta joiden energiankulutus, äänitasot, ulkomitat jne vaihtelevat. Valitse tarkoituksenmukaisin ja tulosta valinta. Näyttö 1 Näyttö 4 Näyttö 2 Tuloste Näyttö 3 6

7 Tuloilmakone RECAIR Konemitat ja painot. RECAIR TM Tiedot ovat ohjeellisia, tarkat mitat tilausvahvistuksessa. Kaikissa koneissa pitkä (700 mm) suodatusosa, lämmitysosa tehovaihtoehto 4, jäähdytyspatterit 6 -rivisiä, huolto-osan pituus 500 mm, LTO-patterit 10 -rivisiä. Mitta on rungon leveys ilman huolto-ovia (luukku lisää leveyttä 30 mm). RECAIR-valintaohjelman mitoitus antaa tarkat mitat vaivattomasti. L T1 T2 1 T3 T4 T5 T6 Kone- Lev. Kork. Kork. Koneyhdistelmän numero koko 1 T1 T2 T3 T4 T5 T6 Pituus Paino Pituus Paino Pituus Paino Pituus Paino Pituus Paino Pituus Paino L kg L kg L kg L kg L kg L kg 1A C A C A C D C D E F C D E F C D E F D E F G E F G

8 Ilmastointikone RECAIR levylämmönsiirtimellä. (mittataulukko seuraavalla sivulla) Mitat saattavat poiketa toimitusmitoista, tarkat mitat tilausvahvistuksessa. Kaikissa koneissa pitkä (700 mm) suodatusosa, lämmityspatterit tehovaihtoehto 4, jäähdytyspatterit 6 -rivisiä, huolto-osan pituus 500 mm. RECAIR-valintaohjelman mitoitus antaa tarkat mitat vaivattomasti. Mitta on rungon leveys ilman huolto-ovia (luukku lisää leveyttä 30 mm). L Yhdistelmän tunnusnumero 1 L1 L2 L3 L4 L5 L6 8

9 Koneiden mitat ja painot Koneyhdistelmät levysiirtimellä (konekuvat edellisellä sivulla) Kone-Lev. Kork. Kork. Koneyhdistelmän numero koko 1 L1 L2 L3 L4 L5 L6 Pituus Paino Pituus Paino Pituus Paino Pituus Paino Pituus Paino Pituus Paino L kg L kg L kg L kg L kg L kg 1A Ei saatavissa 1C A C A C D C D E F C Ei saatavissa 5D E F C D E Ei saatavissa 6F D E F G E F G

10 Ilmastointikone RECAIR pyörivällä lämmönsiirtimellä. (mittataulukko seuraavalla sivulla) Mitat saattavat poiketa toimitusmitoista, tarkat mitat tilausvahvistuksessa. Kaikissa koneissa pitkä (700 mm) suodatusosa, lämmityspatterit tehovaih-toehto 3, jäähdytyspatterit 6 -rivisiä, huolto-osan pituus 500 mm. RECAIR-valintaohjelman mitoitus antaa tarkat mitat vaivattomasti. Mitta on rungon leveys ilman huolto-ovia (luukku lisää leveyttä 30 mm). L 1 1 R1 R2 R3 R4 R5 10

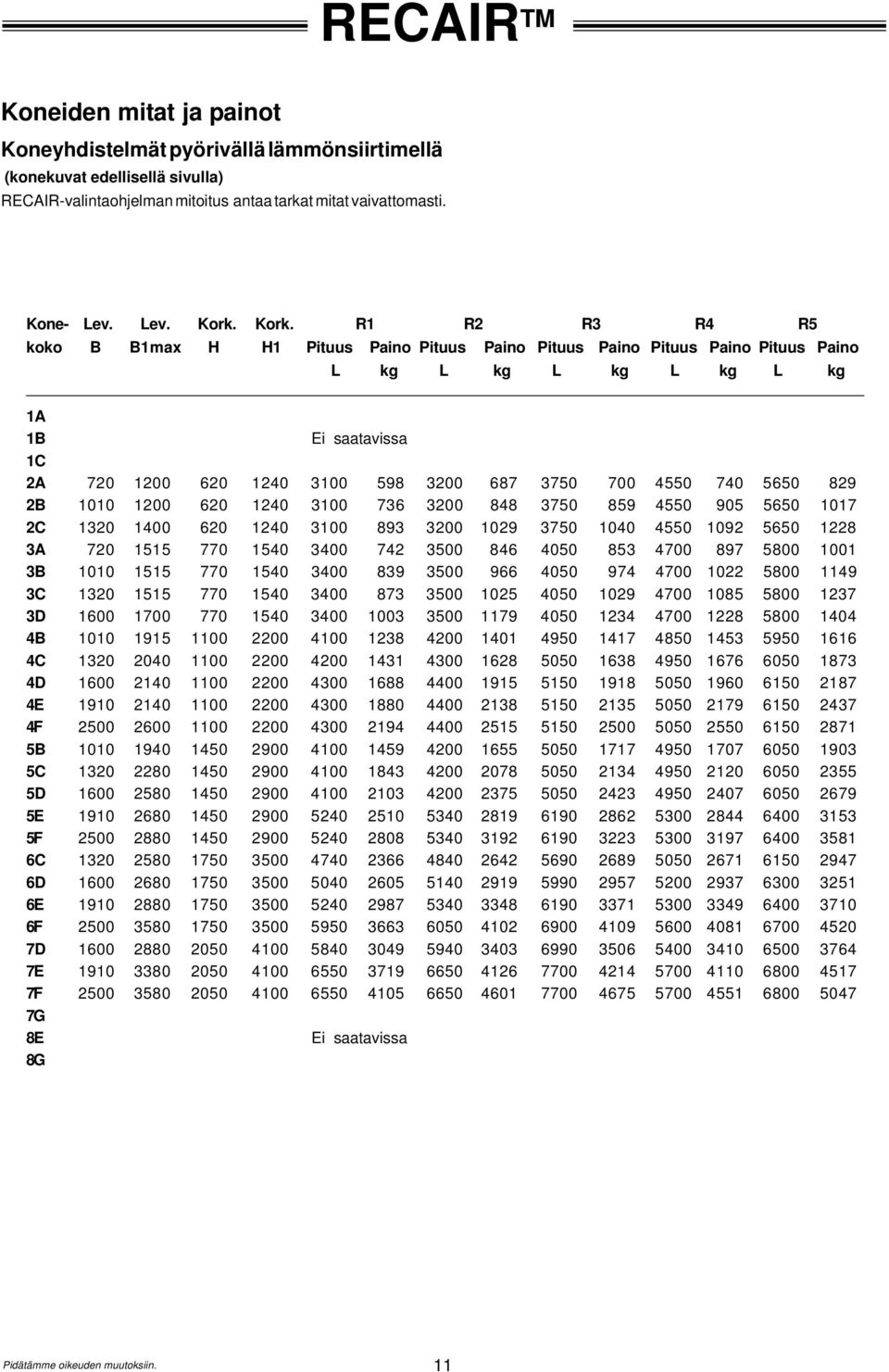

11 Koneiden mitat ja painot Koneyhdistelmät pyörivällä lämmönsiirtimellä (konekuvat edellisellä sivulla) RECAIR-valintaohjelman mitoitus antaa tarkat mitat vaivattomasti. Kone- Lev. Lev. Kork. Kork. R1 R2 R3 R4 R5 koko 1max 1 Pituus Paino Pituus Paino Pituus Paino Pituus Paino Pituus Paino L kg L kg L kg L kg L kg 1A 1 Ei saatavissa 1C 2A C A C D C D E F C D E F C D E F D E F G 8E Ei saatavissa 8G 11

12 Sulkuosa SU Sulkuosassa SU on vastakkainkääntyvät, lämpöeristetyt säleet, joissa on silikonikumitiivisteet. Tiiveysluokka on vakiona lk 4 (SFS 5330). Myös tiiveysluokka lk 5 on saatavissa. Materiaalina on sinkitty teräslevy ja muoviset laakerit. Painehäviö aukiasennossa 3,0 m/s otsapintanopeudella on n. 5 Pa. Sulkuosan säleet ovat eristetyn konevaipan sisäpuolella. Isoimmissa sulkuosissa on useita käyttöakseleita ja myös molemmin puolin laitetta. Käyttöakselin päässä on ura osoittamassa pellin asentoa. L Sekoitusosa SE Sekoitusosan peltien rakenne on samanlainen kuin sulkuosa SU:ssa. Painehäviö koneen nimellisellä otsapintanopeudella on n. 50 Pa. Sekoitusosa SE on saatavissa yhdellä tai kahdella sekoituspellillä. Pellit voivat sijaita koneen päässä, päällä tai alla. Isoimmissa sekoitusosissa on useita käyttöakseleita ja myös molemmin puolin laitetta. Käyttöakselin päässä on ura osoittamassa pellin asentoa. L D 15 12

13 Sulkuosa SU, Sekoitusosa SE Sulkuosa SU Sekoitusosa SE Kone- Lev. Kork Käyttö- Vääntöm. Pituus Paino Käyttö- Vääntöm. Pituus Paino koko aks. (Nm) L kg aks. (Nm) L kg Yht. Yht. Kpl Yht. 1A C A C A C D C D E F C D E F C D E F D E F G E F G uom: Vääntömomentit yhteensä/osa 13

14 Suodatusosa SL, SK, SP Suodatusosat SL, SK ja SP on varustettu suodattimen otsapintaa vasten tiivistyvillä profiilikumitiivisteillä. Puristus saadaan aikaan kiristysmekanismilla, joka lukittuu kiinniasentoon. Suodatinkasettien koot ovat oheisen taulukon mukaisia. Paine-eron mittausta varten on suodatusosassa mittausletkut, joiden päät on tuotu läpivientien kautta rungon ulkopuolelle mittarin liitäntöihin kiinnittämistä varten. Paine-eromittari ei sisälly toimitukseen. Esisuodatusta taloudellisen käyttöiän pidentämiseksi suositellaan suodatusluokille EU 7 ja 8/9. L Lyhyt suodatusosa SL (rakennepituus 250 mm) sopii käytettäväksi esisuodatinosaksi ennen hienosuodattimia tai suodatinosaksi karkeasuodattimille suojaamaan talteenottolaitteita roskilta tulo- ja poistopuolella. Suodatusluokka on G4. Suodatinmateriaali on synteettinen. Keskipitkä suodatusosa SK (rakennepituus 500 mm) sopii sekä pussityyppiselle karkeasuodattimelle G4 (kennopituus 330 mm) sekä hienosuodattimille F5, 6, 7 ja 8/9 (kennopituus 535 mm). Suodatinmateriaalit ovat joko synteettisiä tai lasikuitupohjaisia asiakastarpeen mukaan. Pitkä suodatusosa SP (rakennepituus 700 mm) sopii sekä pussityyppiselle karkeasuodattimelle että hienosuodattimen koteloksi suodatusluokille F5, F6, F7 ja F8/9. Suodattimenkiinnitys suodatin-osassa on luotettava estäen ohi-vuodon. Puhtaan suodattimen painehäviöt otsapintanopeuden funktiona: Painehäviö dp (Pa) EU 8/9, suod.pussin pituus 655 mm, max painehäviö 250 Pa F7, suod.pussin pituus 655 mm, max painehäviö 250 Pa F6, suod.pussin pituus 655 mm, max painehäviö 250 Pa Otsapintanopeus v 0 (m/s) G4, suod.pussin pituus 360 mm, max painehäviö 180 Pa G4, suod.pussin pituus 165 mm, max painehäviö 180 Pa Loppupainehäviöksi suositellaan G4-suodattimille max 180 Pa ja F5... 8/9 -suodattimille 200 Pa. 14

15 Suodattimien lukumäärä suodatinosassa Kone- Suodatusosa Suodattimen otsapintaleveys x otsapintakorkeus koko Leveys Korkeus 287 X x x X X x x x 892 1A C A * * 1 * 2C * 3A C D C D E F C D E F C D E F D E F G E F G uom: * -merkityt saatavissa vain F7 pitkä ja G4 pitkä 15

16 Suodatusosa SL, SK, SP Suodatinkoteloiden mitat ja painot, sisältää suodatinsarjan Suodatinkotelo Lyhyt Keskipitkä Pitkä Kone- Leveys Korkeus Pituus Paino Pituus Paino Pituus Paino koko L kg L kg L kg 1A C A C A C D C D E F C D E F C D E F D E F G E F G

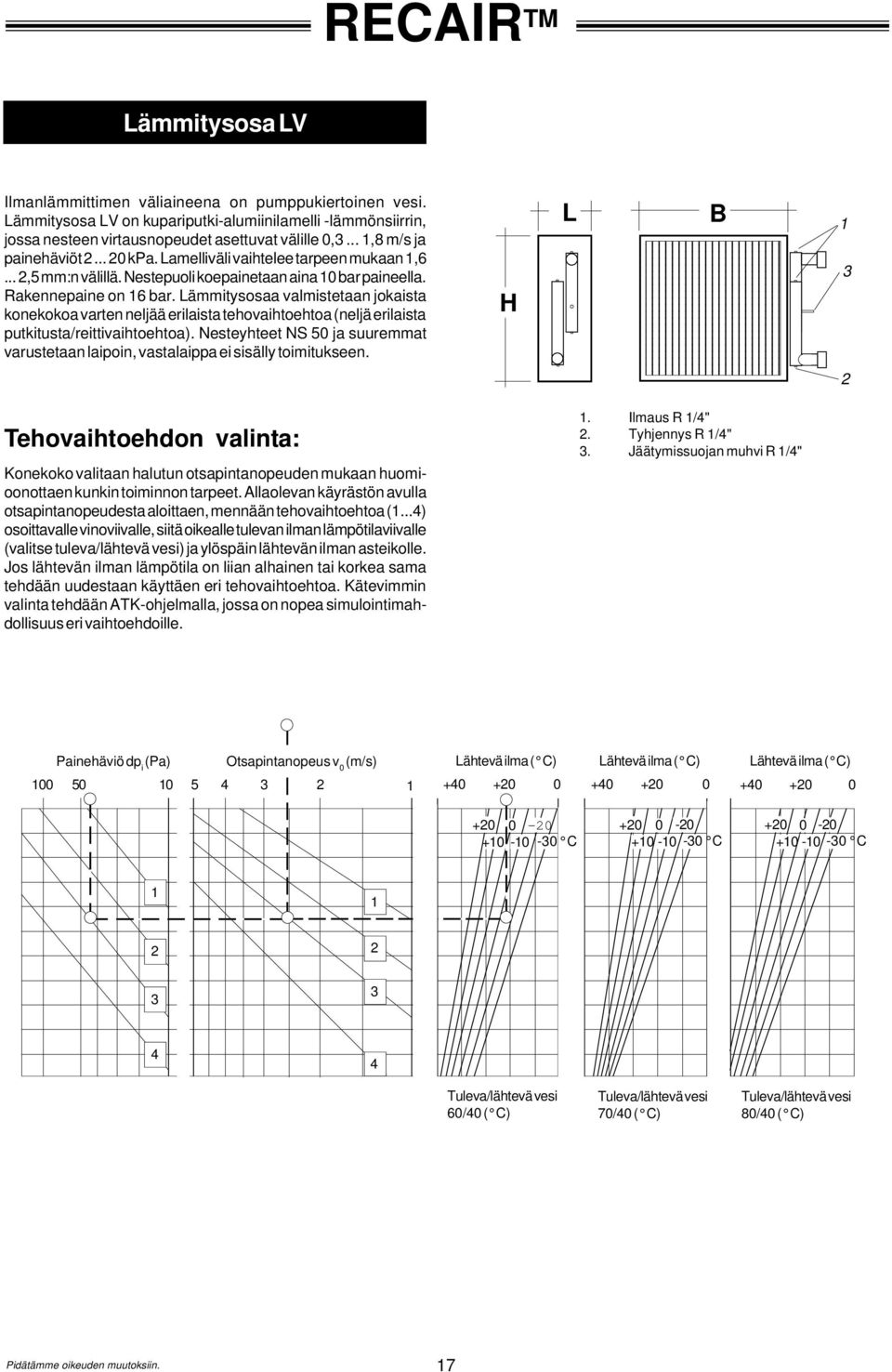

17 Lämmitysosa LV Ilmanlämmittimen väliaineena on pumppukiertoinen vesi. Lämmitysosa LV on kupariputki-alumiinilamelli -lämmönsiirrin, jossa nesteen virtausnopeudet asettuvat välille 0,3... 1,8 m/s ja painehäviöt kpa. Lamelliväli vaihtelee tarpeen mukaan 1,6... 2,5 mm:n välillä. Nestepuoli koepainetaan aina 10 bar paineella. Rakennepaine on 16 bar. Lämmitysosaa valmistetaan jokaista konekokoa varten neljää erilaista tehovaihtoehtoa (neljä erilaista putkitusta/reittivaihtoehtoa). Nesteyhteet NS 50 ja suuremmat varustetaan laipoin, vastalaippa ei sisälly toimitukseen. L Tehovaihtoehdon valinta: Konekoko valitaan halutun otsapintanopeuden mukaan huomioonottaen kunkin toiminnon tarpeet. Allaolevan käyrästön avulla otsapintanopeudesta aloittaen, mennään tehovaihtoehtoa (1...4) osoittavalle vinoviivalle, siitä oikealle tulevan ilman lämpötilaviivalle (valitse tuleva/lähtevä vesi) ja ylöspäin lähtevän ilman asteikolle. Jos lähtevän ilman lämpötila on liian alhainen tai korkea sama tehdään uudestaan käyttäen eri tehovaihtoehtoa. Kätevimmin valinta tehdään ATK-ohjelmalla, jossa on nopea simulointimahdollisuus eri vaihtoehdoille. 1. Ilmaus R 1/4" 2. Tyhjennys R 1/4" 3. Jäätymissuojan muhvi R 1/4" Painehäviö dp i (Pa) Otsapintanopeus v 0 (m/s) Lähtevä ilma ( C) Lähtevä ilma ( C) Lähtevä ilma ( C) C C C Tuleva/lähtevä vesi 60/40 ( C) Tuleva/lähtevä vesi 70/40 ( C) Tuleva/lähtevä vesi 80/40 ( C) 17

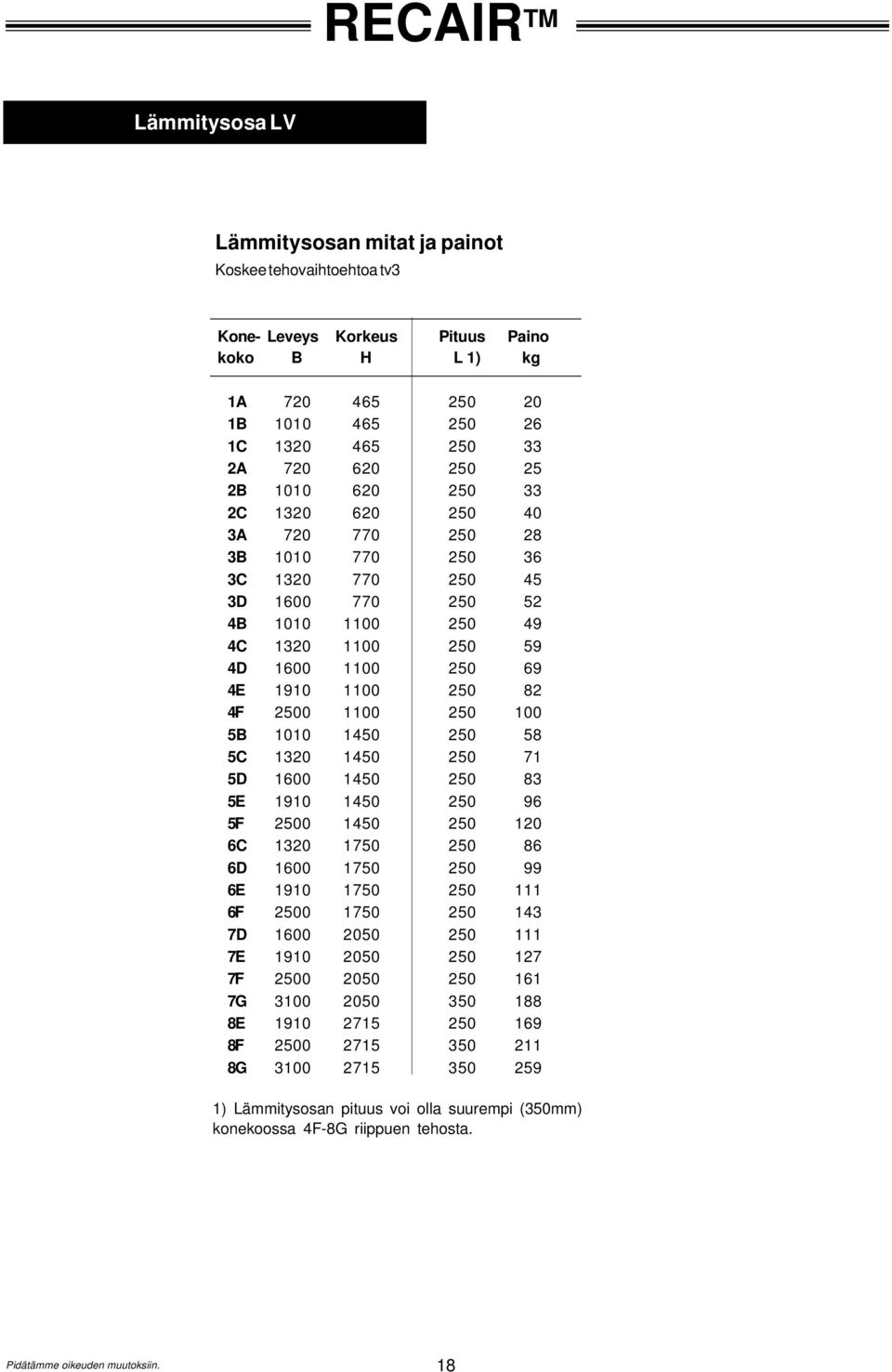

18 Lämmitysosa LV Lämmitysosan mitat ja painot Koskee tehovaihtoehtoa tv3 Kone- Leveys Korkeus Pituus Paino koko L 1) kg 1A C A C A C D C D E F C D E F C D E F D E F G E F G ) Lämmitysosan pituus voi olla suurempi (350mm) konekoossa 4F-8G riippuen tehosta. 18

19 Sähkölämmitysosa LS Sähkölämmitysosa LS on sähkövastuksilla varustettu ilmanlämmitin, jota toimitetaan erilaisilla tehoportailla ja haluttuun jännitteeseen kytkettäväksi. LS on teräsputki-/alumiinilamellirakenteinen. Tässä esitteessä olevat tiedot koskevat lamellirakenteista lämmitysosaa. Myös sauvamallisilla vastuksilla varustettu lämmitysosa on saatavissa. Mallin valinta tehdään tapauskohtaisesti asennustilanne ja tarpeet huomioon ottaen. Sähköliitäntää varten on laitteen kotelossa kytkentärima ja mukana seuraa kytkentäkaavio. Kontaktorit ja tehonsäätöautomatiikka eivät kuulu toimitukseen. 400 Turvallisuussyistä on virtauskytkimellä ilmakanavassa aina varmistettava, että ilman virtaus lämmitysosan läpi on riittävä. Laitteeseen on jo tehtaalla asennettu sarjaankytketyt palovaara- ja ylilämpötermostaatit. Termostaatit tulee kytkeä laitteen ohjaukseen siten, että jommankumman toimiessa jännitteen syöttö lämmitysosaan lakkaa. Lamellirakenteinen lämmitysosa. VAROITUS: Puhallin ja lämmitin tulee pakkokytkeä siten, että vastukset eivät ole jännitteisiä ellei puhallin pyöri. Suunnittele laitos käyttämään aina täyttä ilmavirtaa. Kaksinopeus- ja taajuusmuuttajakäyttö eivät sovellu sähkölämmitysosan kanssa, koska pieni ilmavirran nopeus johtaa paikalliseen ylilämpöön patterissa lyhentäen näin merkittävästi vastusten ikää. Puhaltimen toimintaa ohjaamaan tulee asentaa aikarele, joka pitää puhaltimen päällä n. 5 minuuttia sen jälkeen kun virransyöttö lämmitysosaan loppuu. Tehoportaat voidaan käytännössä tehdä aina asiakastarpeen mukaisesti. Yleisimmin käytetään binääristä porrastusta, jossa teho portaalta toiselle kasvaa aina kaksinkertaiseksi, esim. 1, = 46,5 kw. Otsapintamitat ja painot Tarkka paino riippuu aina tarvittavasta tehosta. Käytännössä riittävä painotiieto saadaan lämmitysosa LV:n painotaulukosta. A 1 2 Palovaaratermostaatin A ja ylilämpötermostaatin navat 1 ja 2 kytketään tehonsyötön ohjaukseen niin, ettei tehonsyöttö jatku kun jompikumpi termostaatti toimii avaten virtayhteyden napojen 1 ja 2 välillä. 19

20 Jäähdytysosa JV Jäähdytysosa JK Jäähdytysosa JV on kupariputki-alumiinilamelli -lämmönsiirrin, jossa lämmönsiirtoaineena on vesi. Veden virtausnopeudet asettuvat välille 0,3... 1,8 m/s ja painehäviöt kpa. Lamelliväli vaihtelee tarpeen mukaan 2,5... 4,0 mm:n välillä. Nestepuoli koepainetaan aina 10 bar paineella. Rakennepaine on 16 bar. Jäähdytysosaa valmistetaan jokaista konekokoa varten viittä erilaista putkirivimäärää (4, 5, 6, 8, ja 10 riviä). Nesteyhteet NS 50 ja suuremmat on varustettu laipoin. Laudevesi poistetaan koneen sivulta. Osassa on varaus pisaranerottimelle. Jäähdytysosan valinta Valinta suoritetaan aina ATK-ohjelmalla. Mitat ja painot seuraavalla sivulla Jäähdytysosa JK on kupariputki-alumiinilamelli -lämmönsiirrin, jossa kylmäaineena R134a ja R407C. Lamelliväli vaihtelee tarpeen mukaan 2,5... 4,0 mm:n välillä. Lämmönsiirrin toimitetaan halutulla määrällä nesteenjakajia ja halutulla tehoporrastuksella sovitettuna kompressorin tehoon ja tehoporrastukseen. Lauhdevesi poistetaan koneen sivulta. Osassa on varaus pisaranerottimelle. Jäähdytysosan valinta Valinta suoritetaan aina ATK-ohjelmalla. Mitat ja painot seuraavalla sivulla L 1 2 L 3 Pisaranerotin, kun ilman nopeus yli 2,5 m/s, erottimella max 3,0 m/s. 1. Ilmaus R 1/4" 2. Tyhjennys R 1/4" 3. Lauhdeyhde 32 mm. 3 Pisaranerotin, kun ilman nopeus yli 2,5 m/s, erottimella max 3,0 m/s Lauhdeyhde 32 mm. Poistoyhteen halkaisija 32 mm, jolloin vesilukko voidaan asentaa standardikokoisilla muoviviemärin osilla. Katso asennusohjeet. 20

21 Jäähdytysosa JV Jäähdytysosa JK Jäähdytysosien mitat ja painot (kuivapainoja) Riviluku Z, paino (kg) Kone- Leveys Korkeus Z=4 Z=5 Z=6 Z=8 Pisarankoko L=550 L=550 L=550 L=650 erotin 1A C A C A C D C D E F C D E F C D E F D E F G E F G

22 Kostutusosa KO Kennokostutin KO toimitetaan pumppu- tai kertakäyttövesisovituksena nimellisille kostutusasteille 60, 85 ja 95%. Kostutin toimii haihdutusperiaatteella, joten ilman adiabaattinen olotilamuutos tulee ottaa huomioon lämmitysosan mitoituksessa. Syötettävä vesi tulee olla juomavesilaatua. Suositeltu sovitus on ilman veden kierrätystä toimiva syöttövesisovitus, jolla on paras hygienia. Kostuttimen haihdutuskennosto on keraaminen, putket kuparia ja PVC-muovia. Kennoston käyttöiän pidentämiseksi suositellaan käytettäväksi hienosuodatinta ilmavirrassa ennen kostutinta. Laite on asennettava aina vaakasuoraan. Toimitukseen ei kuulu magneettiventtiileitä, vesisuodattimia vesilukkoa ja sulkuventtiileitä. Yksilöllinen tarkka valinta kussakin käyttötapauksessa on tehtävä käytettävän veden laadun perusteella. Veden kulutus määräytyy haihdutusmäärän ja ylijuoksutusmäärän perusteella. Vedenkulutusmäärät ovat suuntaa antavia. Mittatiedot seuraavalla sivulla. L Painehäviö dp i (Pa) Kostutusaste 95 % 2. Kostutusaste 85 % 3. Kostutusaste 65 % 100 A A Otsapintanopeus v 0 (m/s) (koneen nimellinen, kennossa nopeus on suurempi) C A.Käyttöalue ilman pisaranerotinta.käyttöalue pisaranerottimella C.Kielletty käyttöalue 22

23 Kostutusosa KO Kone- Leveys Korkeus Pituus Paino 1) Suurin ilmavirta Pumpun Vedenkulutus koko L kg m3/s m3/s teho kertakäyttövesi Pisaranerotin W 65% 85% 95% on ei ole l/min Konekoot 1A - 2Ckostutinta ei ole saatavissa 3A ,1 0,8 80 0,5 0,8 0, ,7 1,2 80 0,9 1,2 1,4 3C ,2 1,6 80 1,2 1,8 2,0 3D ,8 1,9 80 1,6 2,2 2, ,0 2,1 80 1,5 2,1 2,3 4C ,0 2,8 80 2,0 2,1 3,2 4D ,0 3, ,6 3,7 4,2 4E ,0 4, ,2 4,5 5,0 4F ,0 5, ,0 5,7 6, ,4 3,1 80 2,3 3,2 3,6 5C ,8 4,1 80 3,0 4,2 4,7 5D ,3 5, ,9 5,5 6,2 5E ,7 6, ,6 6,5 7,3 5F , ,1 8,6 9,6 6C ,6 5, ,0 5,6 6,3 6D ,5 6, ,0 7,1 7,9 6E , ,1 8,6 9,6 6F , D , ,0 8,5 9,5 7E , ,0 9,9 11 7F G E F G ) keskimääräinen käyttöpaino 23

24 Lämmönsiirrin LL Levylämmönsiirtimessä tuloilmavirta ja poistoilmavirta kulkevat ristikkäin laitteen läpi siinä kuitenkaan sekoittumatta. Siirrin koostuu lukuisista ohuista alumiinilevyistä, joiden välissä ilma virtaa luovuttaen lämpöenergiaa levyn puolelta toiselle. Tuloilman lämpötilahyötysuhde (ks. esimerkki) on tavallisesti % riippuen tulo- ja poistoilmavirran suhteesta. Levylämmönsiirrin LL on tavallinen ja luotettava vaihtoehto yleisilmanvaihdossa poistoilman lämpöenergien talteen-ottamiseksi. Yksinkertaisen rakenteensa vuoksi se on myös käyttövarma. Sekä tulo- että poistopuolella laitteen pohjassa on viemäröinti lauhdeveden ja pesuvesien poisjohtamiseksi. Mittatiedot seuraavalla sivulla. Poistoilmapuolella oleva lauhdeyhde tulee viemäröidä ja varustaa vesilukolla. Tulopuolen lauhdeyhde tulpataan koneen käytön ajaksi. Levysiirintä ei suositella esim. uimahalleihin, koska kokemukset ovat osoittaneet, että on mielekkäämpää käyttää vesiglykoli-järjestelmää, jossa lämmön talteenoton tehon säätö on helppoa eikä jäätymisongelmaa esiinny. Ohitus-/sulkupellistö on valmiiksi asennettu laitteeseen. Vaihtoehtoisesti on saatavissa ohitus-/lohkosulatuspellistö. Suunnittelussa otettava huomioon, että poistoilman virtaus tulee olla alasuuntaan. Tämä erityisesti silloin kun poistopuolella tiivistyy kosteutta siirtimessä. L Tarkistusikkuna mahdollistaa toiminnan tarkkailun koneen käynnin aikana (valinnaislisävaruste, joka on saatavissa max 4 kpl/siirrin) RECAIR Saranoidut huolto-ovet helpottavat puhdistusta ja ylläpitoa Lauhteenpoisto-/ pesuvesitysyhteet, ulkohalk. 32 mm Ohituspellistö Tuloilma Poistoilma 1 2 Lämmönsiirtimen eri käyttövaihtoehdot tulo- ja poistoilmavirran suhteen. 24

25 Lämmönsiirrin LL Mitat ja painot Kone- Leveys Korkeus Korkeus Pituus Paino koko 1 L kg 2A C A C D C D E F C D E F E F Muihin kokoihin ei levysiirrintä ole saatavissa. Toimilaitteet: Ohitus-sulku Ohitus-lohkosulatus Kone- Käyttö- Vääntöm. Käyttö- Vääntöm. koko akseleita tarve (Nm) akseleita tarve (Nm) kpl Yht. kpl Yht. 2A C A C D C D E F E 5D E F E 6F 25

26 Lämmönsiirrin LL Valintakäyrästön käyttö Esimerkki: Ulkolämpötila -20 C ja sisälämpötila +22 C. Tuloilmavirta on 2,65 m 3 /s ja poistoilmavirta 2,30 m 3 /s. Poistoilman suhteellinen kosteus on 30 %. Seuraa katkoviivaa: Tuloilmavirran 2,65 m 3 /s kohdalta konekoko 4C antaa painehäviöksi 180 Pa ja tuloilman lämpötilahyötysuhteeksi 55 %. RECAIR-valintaohjelmalla saat vaivattomasti vertailltua eri konekokojen ja lämmönsiirtimien hyötysuhteita. Ohjelma ottaa huomioon poistoilman suhteellisen kosteuden vaikutuksen hyötysuhteeseen. Tiloissa, joissa ei ole kostutusta on suhteellinen kosteus lämmöntalteenoton käyttöaikana useimmiten alle 30 %. aluttaessa varmuutta tarkasteluun ajatellaan tavallisesti pienen poistoilman kosteuden tuovan lisätehon kompensoivan likaantumista ja ilmavirtojen mahdollisia eroja mitoitusilmavirroista. Tuloilmavirta (m 3 /s) ,5 Painehäviö dp i (Pa) Käyrästö on pätevä kuivalle prosessille ilman tiheydellä 1,2 kg/m 3. Tulo- / poistoilmavirtasuhde 1,0. Käytä RECAIR-valintaohjelmaa valintaan kosteassa prosessissa. 6F 4 6E 4F, 5E, 5F 4E, 5D 4D 4C 3D 3C 3 2C ,5 Tuloilmavirta (m 3 /s) 1,0 0,9 0,8 3A 2A 1,0 0,9 0,8 0,7 0,7 0,6 0,6 0,5 0,5 0, Painehäviö dp i (Pa) 0,4 Tuloilman lämpötilahyötysuhde (%) E, F 4, 4C, D, E, F, 5D, E, F 3 A,, C, D 2 A,, C Tuloilman lämpötilahyötysuhde (%)

27 Pyörivä lämmönsiirrin LR Lämmönsiirrin LR on suosittu korkean lämpötilahyötysuhteensa ja pienen asennustilantarpeen vuoksi. Laitteen hankintahinta on selvästi korkeampi kuin levysiirtimen, mutta hintaeroa tasoittaa käytössä parempi energiatalous. Rakenteensa takia pyörivä lämmönsiirrin on aina käsitettävä laitteeksi, jossa tulo- ja poistoilmavirta sekoittuvat keskenään jonkin verran. Sekoittumista voidaan huomattavasti vähentää oikealla puhaltimien sijoittelulla ja harkitulla painesuhteiden suunnittelulla. Kohteissa, joissa ei ehdottomasti voida sallia partikkelien pääsyä poistoilmasta tuloilmaan ei pyörivää siirrintä tule käyttää. Näissä tapauksissa on ainoa vaihtoehto erottaa tulo- ja poistoilmavirrat toisistaan täydellisesti. Lämmön talteenotto voidaan tällöin tehdä turvallisesti vesiglykolilämmöntalteenottoa käyttäen. Pyörivä lämmönsiirrin LR toimitetaan aina säätökeskuksella varustettuna ja tehtaalla koekäytettynä. Roottorit, joiden halkaisija on 2420 mm tai suurempi toimitetaan roottorin yläosa erillisenä ja roottoripyörä sektoroituna. Kokoamistyötä varten toimitetaan urakointiliikkeelle asennusohjeet. Asennuskohteessa liitetään virtasyöttö ja ohjauksen johdotukset. Syöttöliitäntä on varustettava ulkopuolisella varokkeella sekä tarvittaessa myös ohjauskytkimellä 0-1 tai A (SU). Suunnittelussa on huomattava, että ilmavirtojen tulee olla aina vastakkaiset laitteen lävitse. Materiaalit Pyörivän lämmönsiirtimen pyörivä osa on valmistettu ohuesta alumiinista, joka on vuoroin poimutettua ja vuoroin sileää. Roottoripyörä on saatavissa joko ei-hygroskooppisesta alumiinista valmistettuna, jolloin poistoilman kosteuden siirtyminen tuloilmapuolelle roottorin pyöriessä on vähäistä tai hygroskooppisena, jolloin tapahtuu runsasta kosteudensiirtoa poistoilmapuolelta tuloilmapuolelle. Mikä roottori mihinkin konekokoon? uomaa, että RECAIR -konesarjassa voit valita laajasta sarjasta kuhunkin konekokoon. Tällä tavoin voidaan parhaiten optimoida valinta hyötysuhteen, painehäviön, hinnan jne. suhteen. Määrittely, valinta Katso valintakäyrästöä seuraavilla sivuilla. Valitse ilmavirran, hyötysuhteen ja painehäviön mukaan sopiva roottorihalkaisija, valitse konekoko (2A-7F), valitse asennusvaihtoehto (A-D) ja roottorimateriaali (hygroskooppinen - ei-hygroskooppinen). Saatavissa olevat roottorihalkaisija-/konekoko - yhdistelmät seuraavilla sivuilla. Käyrästön esimerkin mukaan: - tuloilmavirta 6,25 m 3 /s - poistoilmavirta 6,6 m 3 /s - tulo-/poistosuhde 0,95 - roottorihalkaisija 2020 mm - tuloilman lämpötilahyötysuhde 73 % - painehäviö 116 Pa Valittavissa on (roottorin koon puolesta) kahdeksan erilaista konekokoa 5C, 5D, 5E, 5F, 6C, 6D, 6E, JA 7D. Monipuolinen simulointi oikean roottorin valitsemiseksi tehdään RECAIR-valintaohjelmalla, joka ottaa huomioon poistoilman suhteellisen kosteuden vaikutuksen hyötysuhteeseen.. 1 A C Poistoilma Tuloilma Tuloilma Poistoilma D Poistoilma Tuloilma Tuloilma Poistoilma Asennusvaihtoehdot A - D L RECAIR (katsottuna lämpimältä puolelta) 1 Roottorit halk. yli 2320 mm toimitetaan vaakaan halkaistuina 27

28 Pyörivä lämmönsiirrin LR Mitoitus tehdään RECAIR -valintaohjelmalla huomioonottaen kosteuden vaikutus. Painehäviö dp i (Pa) Tuloilmavirta (m 3 /s) Käyrästö on pätevä kuivalle prosessille ilman tiheydellä 1,2 kg/m 3. Tulo- ja poistoilmavirtasuhde 1, Tuloilmavirta (m 3 /s) , ,5 1,0 0,9 0,8 1,0 0,9 0,8 0,7 0,7 0,6 0,6 0,5 0,5 0, Painehäviö dp i (Pa) 0, ,7 0,8 0,9 1,0 1,1 1,2 1,3 Tulo- ja poistoilmavirran suhde T/P Tuloilman lämpötilahyötysuhde (%)

29 Pyörivä lämmönsiirrin LR Toimintakaavio: Pds Pdi Toimitusraja Poistoilma Tuloilma M SE RC TC S1 Säädön toiminta: F1 älytys 100% 1-v, 230 V Säätöviesti 1) 1) "Säädön alkupiste", ohjelmoitavissa % 2) Automaattinen puhtaaksipuhalluskäyttö 3) Normaali säätöalue (n /min) 0 % 2) 3) Teho/Pyörimisnopeus 29

30 Lämmön talteenotto-osa LG Talteenotto-osa LG on kupariputki-alumiinilamelli -lämmönsiirrin, jossa lämmönsiirtoaineena vesi-glykoliseos. Glykolilaatuna etyleeni- tai propyleeniglykoli. Propyleeniglykoli on ympäristöystävällisempi vaihtoehto, mutta lämmönsiirto-ominaisuuksiltaan huonompi. Nesteen virtausnopeudet asettuvat välille 0,3... 1,8 m/s ja painehäviöt kpa. Lamelliväli vaihtelee tarpeen mukaan 2,0... 4,0 mm:n välillä. Nestepuoli koepainetaan aina 10 bar paineella. Rakennepaine on 16 bar. Talteenotto-osaa valmistetaan jokaista konekokoa varten kuutta erilaista putkirivimäärää (4, 5, 6, 8, 10 ja 12 riviä). Nesteyhteet ovat laipalliset. Poistopuolen talteenotto-osassa on aina lauhdeallas ja lauhteen poistoputki, joka tulee ulos koneen sivulta. Talteenotto-osan valinta suoritetaan aina ATK-ohjelmalla, joka ottaa huomioon poistoilman suhteellisen kosteuden vaikutuksen hyötysuhteeseen. Lämmön talteenotto-osien mitat ja painot (kuivapainoja) 3 L Ilmaus R 1/4" 2. Tyhjennys R 1/4" 3. Lauhdeyhde NS32 ja allas (vain poistop.) 4. Eristetty kotelo kokoojatukeille saatavissa (ei vakio) Riviluku Z, paino (kg) Kone- Lev. Kork Z=4 Z=5 Z=6 Z=8 Z=10 Z=12 koko L=400 L=400 L=400 L=500 L=600 L=600 1A C A C A C D C D E F C D E F C D E F D E F G E F G

31 Äänenvaimennusosa VA Äänenvaimennusosa VA liitetään koneen imu- tai painepuolelle samalla liitostavalla kuin muutkin koneosat. Saatavissa on nimellispituudet 700, 1200 ja 1600 mm. Tarvittaessa asennetaan useampi vaimennin peräkkäin riittävän vaimennuksen saavuttamiseksi. uomaa vaimennusarvot kun erimittaisia vaimentimia yhdistellään peräkkäin. Vaimennusarvoissa ei ole esitetty oman äänen kehitystä, koska laite on tarkoitettu primäärivaimentimeksi ilmastointikoneessa. L RECAIR Vaimenninaine on tähän käyttötarkoitukseen suunniteltua raskasta mineraalivillaa, jonka pinta on käsitelty siten, että siitä ei irtoa kuituja ilmavirtaan. uoltoluukulla on varustettu vaimennin, jonka lamellit ovat irrotettavissa ja puhdistettavissa. Laitteen runko-rakenne on samanlainen kuin koneen runko, joten vaipan lävitse tuleva ääni on myös vaimennettu. Vaimennusarvot perustuvat luotettavaan laboratoriomittaukseen ja dokumentointiin. Liitettäessä äänenvaimenninta puhaltimen painepuolelle käytetään ilmantasainta ja huolto-osaa. L RECAIR L 1 uolto-osa puhaltimen ja vaimentimen välissä on välttämätön. Katso sopiva pituus puhallinosan kohdalta. Paine-10häviö dp (Pa) L= 1600 L=1200 L=700 Äänen vaimennus oktaavikaistoittain (d) Oktaavikaistan keskitaajuus (z) Pituus Koneen otsapintanopeus v 0 (m/s) 31

32 uolto-osa U uolto-osa U määritellään koneeseen kun halutaan varata tilaa huoltotoimenpiteiden suorittamista varten eri toiminto-osien väliin. uolto-osan ovet ovat saranoidut ja tarvittaessa ovi voidaan varustaa molemminpuolisella pikalukituslaitteella ja nostokahvoilla, jolloin huoltotilan tarve koneen vieressä äärimmäisessä tapauksessa on vain n. 500 mm. Oven tiiviste on silikonia ja se kiinnitetään ilman liimanauhaa. Tiiviste on näin ollen vuosikausienkin päästä yhtä käyttökelpoinen kuin uutenakin eikä liimautumista vääriin paikkoihin ja repeämistä pääse tapahtumaan. uolto-oveen on saatavissa tarkistusikkuna ja laitteen sisälle valo katkaisimella. Vakiona toimitettavissa pituudet 250, 500, 750, 1000 ja 1200 mm. L Mitat, ja kuten muissakin koneosissa. Konealusta KA Konealusta KA on kokonaisuudessaan valmistettu kuumasinkitystä teräksestä. Yhtenäiset pitkittäispalkit varmistavat, että koneen osat tulevat samaan tasoon ja että osien väliset tiivisteasennukset voidaan suorittaa asianmukaisella tavalla. Konealustan säädettävät jalat varmistavat oikean asennuksen myös lievästi epätasaisella pinnalla. Jalan alla on synteettinen vaimennuskumi estämässä tärinän siirtymistä koneesta rakenteisiin. Asennuksessa varmista vesivaa'alla, että alusta on vaakasuorassa ennen koneosien asennusta alustalle. Kiristä jalat alustan ollessa suorassa. Jalkapari tulee konekoosta riippuen mm välein, mitoitamme alustapituuden aina tapauskohtaisesti konekokonaisuuden mukaan Korkeuden säätö Kumitalla 32

33 Puhallinosa PU Puhallinsiivet ovat hihnakäyttöisessä puhaltimessa eteenpäintai taaksepäinkaartuvat ja suorakäyttöisessä kammiopuhaltimessa taaksepäin kaartuvat. Laite on tarkoitettu puhtaan ilman siirtoon yleisilmanvaihtolaitoksessa. Puhaltimet ovat kiilahihnatai suorakäyttöisiä. Puhallussuunnat ovat saatavissa oheisen kuvan mukaisesti. Lisäksi joidenkin puhallinosien ulospuhallus voidaan suunnata sivulle. Puhallinosaan voidaan sijoittaa tarvittavan ilmavirran ja paineen kannalta sopivin puhallinyksikkö ja siihen asennusasentoon kuin virtausteknisesti on edullisinta. Katso oheiset vaihtoehtoehdot 1-6. Puhallinosan suoritusarvot täyttävät D2 ja LVI RYL -92 määräykset ja suositukset. Moottorit ovat IEC-standardin mukaisia oikosulkumoottoreita, eristysluokka on F ja kotelointiluokka on IP54. Puhallinosassa moottori on asennettu säätöalustalleen siten, että huolto on helppoa ja nopeata. Taajuusmuuttajakäyttöisissä moottoreissa on kääminsisäiset termistorit. Puhallinyksikön ja puhallinosan vaipan erottavat toisistaan tärinäneristimet ja joustava liitin, joka on koneen sisällä. Näin vähennetään merkittävästi tärinän siirtymistä laitteen runkoon. Liitettäessä puhallin painepuoleltaan esim. äänenvaimennusosaan tulee käyttää huolto-osaa ja ilmantasainta ennen seuraavaa toiminto-osaa. Ilmantasaimen käyttö edellyttää myös rakennepituuden lisäämistä mm konekoosta riippuen, katso sivun 35 taulukon mitta L 1. uolto-ovet ovat saranoidut ja varustetut pikasalvoilla. uoltooven levyinen tarkistusikkuna on vakiovarusteena, samoin sähköläpiviennit. Sisäpuolinen valaisin ja kytkin on saatavissa lisävarusteena. Ilmavirtamittari, katso s. 34. Minkälainen puhallinsiipi olisi sopiva? Taaksepäin kaartuvin siivin varustettu, hihna- tai suorakäyttöinen, on yleisesti ottaen paras valinta. Puhaltimien hyötysuhteessa ei ole suurta eroa. Suorakäyttöisen etuna on on sen pieni huollon tarve, koska hihnoja ei ole lainkaan. Suorakäyttöistä puoltaa myös yleensä pienempi tilantarve. Suorakäyttöinen on viisasta aina varustaa taajuusmuuttajalla, koska siinä ei ole mahdollista muuten säätää pyörintänopeutta kuten hihnakäyttöisessä. Tarkastele vaihtoehtoja vaivattomasti RECAIR-valintaohjelmalla ja konsultoi Recairin henkilökuntaa. Puhallinyksikön asentovaihtoehdot Valitse puhallinyksikön asento liittyvän kanavan mukaan. Jos kanava puhaltimen jälkeen jatkuu suorana vähintäin 5 kertaa puhaltimen paineaukon leveyden verran ei asentovaihtoehdolla ole merkitystä. Jos etäisyys paineaukkoa seuraavaan kanavan mutkaan on lyhyempi tulee väärällä puhallinasennolla lisäpaineen tarvetta tapauksesta riippuen Pa. Kun puhallin liitetään seuraavaan koneosaan käytä liitäntätapaa numero 1. Allaoleva koskee vain hihnakäyttöistä puhallinosaa
