1 3. KESAIR ILMANKÄSITTELYKONEET KESAIRIN ilmankäsittelykoneet ovat tarkoitettu asuin, liike, toimisto, teollisuus sekä muiden julkisten rakennusten ilmastointikoneeksi. Koneet ovat joko paketti tai palako neita ja sisältävät tarvittavat sähkö ja säätölaitteet. Koneet sisältävät ilmansuodatukseen, läitykseen ja läön talteenottoon tarvittavat laitteet. Koneita on saatavissa il mavirtaalueelle 0,051,2 m 3 /s suoravetoisilla puhaltimilla sekä ilmavirtaalueelle 0,56,6 m 3 /s hihnavetoisilla puhal timilla. Lisävarusteena on mahdollisuus saada kiertoilma käyttöön sekä jäähdytykseen tarvittavat komponentit. Ylhäällä vasealla: ALV 200 Ylhäällä oikealla: ALV500X Keskellä vasealla: ACON 2 Keskellä oikealla: AVV550 Alla: ALRV100U 3 KESAIR ilmankäsittelykoneet 1

2 KESAIR ILMANKÄSITTELYKONEET MITAT MITAT TY YPPI ILMAMÄÄRÄ SÄHKÖKONE VESIKONE IMUAUKKO PAINO SIVUT m3/s LxBxH() LxBxH() kg ALS/ALV80 0,080, x750x x750x ALS/ALV100 0,150, x750x x750x ALS/ALV200 0,300, xx850x xx850x ALS/ALV300 0,600, x1100x x1100x x ALS/ALV500 0,901, x1300x x1300x x ALS/ALV80X 0,080, x750x x750x ALS/ALV100X 0,150, x750x x750x ALS/ALV200X 0,300, x850x x850x ALS/ALV300X 0,600, x1100x x1100x x ALS/ALV500X 0,901, x1300x x1300x x AVS/AV V510 0,51,1 3400x950x x950x x AVS/AV V515 0,71,6 3400x1300x x1300x x AVS/AV V520 1,22,2 3400x1600x x1600x x AVS/AV V530 1,73,3 3700x1800x x1800x x AVS/AV V540 2,54,4 3900x2000x x2000x x AVS/AV V550 3,55,5 3900x2400x x2400x x AVS/AV V560 4,56,6 4800x2700x x2700x x ALRS/ALRV80 0,080, x700x x700x ALRS/ALRV100 0,150, x800x x800x ALRS/ALRV200 0,300, x1000x x1000x ALRS/AVLV300 0,600, x1150x x1150x x ALRS/AVLV500 0,901, x1300x x1300x x ALRS/ALRV80U 0,080, x700x x700x ALRS/ALRV100U 0,150, x900x x900x ALRS/ALRV200U 0,300, x1000x x1000x ALRS/AVLV300U 0,600, x1200x x1200x x ALRS/AVLV500U 0,901, x1200x x1200x x AVRS/AVRV510 0,51,1 2700x950x x950x x AVRS/AVRV515 0,71,6 2700x1300x x1300x x AVRS/AVRV520 1,22,2 2700x1600x x1600x x AVRS/AVRV530 1,73,3 3000x1800x x1800x x AVRS/AVRV540 2,54,4 3200x2000x x2000x x AVRS/AVRV550 3,55,5 3200x2400x x2400x x AVRS/AVRV560 4,56,6 4100x2700x x2700x x ACON1 0,20,5 1450x850x x850x ACON2 0,30,8 1800x1050x x1050x x ACON3 0,61,6 2000x1350x x1350x x ACON4 1,42,3 2300x1640x x1640x x ACON5 2,13,5 2400x1950x x1950x x ALV, ALS, ALVX, ALSX, ALRS, ALRV ALRVU ja ALRSU malleissa puhalti met ovat suoravetoisia, AV V, AVS, AVRV ja AVRS malleissa puhaltimet ovat hih navetoisia. ACON koneessa puhaltimet ovat kaiopuhaltimia. ALV, ALS, ALV X, ALSX, AV V, AVS läönsiirtimenä on levyläönsiirrin. ACON, ALRS, ALRV, ALRVU ja ALRSU malleissa läönsiirtimenä käytetään läön siirrinroottoria. 3 KESAIR ilmankäsittelykoneet 2

3 KESAIR ILMANKÄSITTELYKONEET YLEISTÄ KESAIR ilmankäsittelykoneet on tarkoitettu asuin, liike, toimisto, teollisuus ja julkisten rakennusten ilmastointikoneiksi. Ilmankäsittelykoneet sisältävät va kiovarusteina ilmansuodatukseen, läitykseen ja energian kulutuksen hal lintaan (läön talteenotto). Lisävarusteena voidaan valita jäähdytykseen ja/tai kiertoilmakäyttöä varten tarvittavat komponentit, jolloin on huomioitava että myös koneen mitat muuttuvat. Ilmankäsittelykoneet voidaan toimittaa paketti tai palakoneina varustettuna tarvittavilla sähkö ja säätölaitteilla. (Kat so sivut säätölaitteet, säätökaaviot ja toimintaselostukset.) KESAIR ilmankäsittelykoneissa käytetään erityisiä pakettikoneisiin suunniteltuja alumiiniprofiileja. Koneen rungon muodostavissa umpinaisissa kulmaprofiileissa on huomioitu niin vaipan elementtien kuin tarvittavien tiivisteiden kiinnitettävyys. Huoltoluukkujen yhteydessä käytetään omaa tiivisteurin varustettua tiivisteprofiilia, jolloin tiivisteet kestävät irtoamatta jatkuvaa käyttöä. Kulmaprofiilit yhdistetään toisiinsa muovista tai alumiinista painevaletuilla, profiiliin sovitetuilla kulmakappaleilla. KESAIR ilmankäsittelykoneiden peltivillapelti rakenteella saavutetaan erittäin jäykkä ja tukeva runkorakenne. Ulkovaipassa käytetään pinnoitettua teräslevyä ja sisävaipassa sähkösinkittyä teräslevyä. Tasaisen sisäpinnan ansiosta ilmankäsittelykone on hygieeninen ja helposti puhdistettavissa. Vaipan tiiviys täyttää Suomen Standardoimisliiton SFS 5358 asettamat vaatimukset. Lämpöeristeenä käytettävän mineraalivillan paksuus on 30 tai 50, tiheys 15 kg/m 3 ja läönjohtavuus 0,045 W/mK. Käytettävillä materiaaleilla ja runkorakenteella on sekä erinomaiset äänenvaimennus että läöneristysominaisuudet. VAKIOTOIMITUSSISÄLLÖT Ilmankäsittelykoneen vakiotoimitus: peltivillapelti rakenne, lämpöeristys tiiviit raitis ja jäteilmapellit raitis ja jäteilmapellin on/off peltimoottorit ilmansuodattimet; tulo (EU5), poisto (EU3) ulkotermostaatti (asennettu koneeseen) varasuodattimet ilmastoinnin hätäseis painikkeelle varaus puhaltimien ylilämpösuojahälytys sähkö ja säätölaitteet läönsiirrin läityspatteri ohituspellistö levyläön siirtimellä varustetuissa koneissa tulo ja poistopuhallin suodattimien paineerokytkin LISÄVARUSTEET jäähdytys hälyttävä suodatinvahti osoittava suodatinvahti palovaaratermostaatti kaukovalvontaan (DDC) liitettävät säätölaitteet kiertoilmakäyttö erillinen ohjauskeskus erillinen ohjaus ja säätölaitekeskus sekoitusryhmä ja kiertovesipumppu taajuusmuuttaja palo/ ja kaasuvalvonta virtausvahti lämpömittari CO /VOCanturi ilmanlaadun 2 valvontaan 3 KESAIR ilmankäsittelykoneet 3

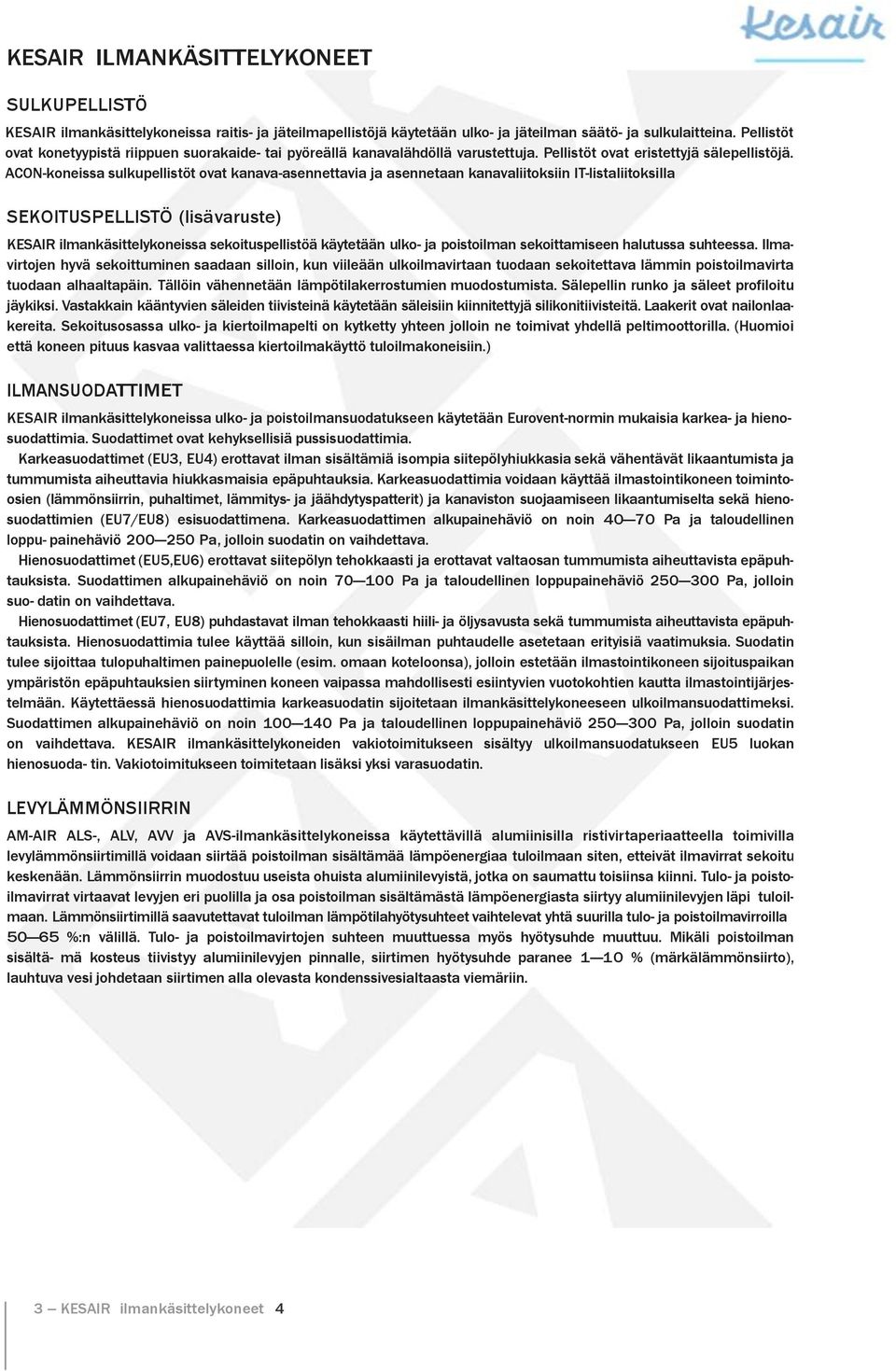

4 KESAIR ILMANKÄSITTELYKONEET SULKUPELLISTÖ KESAIR ilmankäsittelykoneissa raitis ja jäteilmapellistöjä käytetään ulko ja jäteilman säätö ja sulkulaitteina. Pellistöt ovat konetyypistä riippuen suorakaide tai pyöreällä kanavalähdöllä varustettuja. Pellistöt ovat eristettyjä sälepellistöjä. ACONkoneissa sulkupellistöt ovat kanavaasennettavia ja asennetaan kanavaliitoksiin ITlistaliitoksilla SEKOITUSPELLISTÖ (lisävaruste) KESAIR ilmankäsittelykoneissa sekoituspellistöä käytetään ulko ja poistoilman sekoittamiseen halutussa suhteessa. Ilmavirtojen hyvä sekoittuminen saadaan silloin, kun viileään ulkoilmavirtaan tuodaan sekoitettava läin poistoilmavirta tuodaan alhaaltapäin. Tällöin vähennetään lämpötilakerrostumien muodostumista. Sälepellin runko ja säleet profiloitu jäykiksi. Vastakkain kääntyvien säleiden tiivisteinä käytetään säleisiin kiinnitettyjä silikonitiivisteitä. Laakerit ovat nailonlaakereita. Sekoitusosassa ulko ja kiertoilmapelti on kytketty yhteen jolloin ne toimivat yhdellä peltimoottorilla. (Huomioi että koneen pituus kasvaa valittaessa kiertoilmakäyttö tuloilmakoneisiin.) ILMANSUODATTIMET KESAIR ilmankäsittelykoneissa ulko ja poistoilmansuodatukseen käytetään Euroventnormin mukaisia karkea ja hienosuodattimia. Suodattimet ovat kehyksellisiä pussisuodattimia. Karkeasuodattimet (EU3, EU4) erottavat ilman sisältämiä isompia siitepölyhiukkasia sekä vähentävät likaantumista ja tuumista aiheuttavia hiukkasmaisia epäpuhtauksia. Karkeasuodattimia voidaan käyttää ilmastointikoneen toimintoosien (läönsiirrin, puhaltimet, läitys ja jäähdytyspatterit) ja kanaviston suojaamiseen likaantumiselta sekä hienosuodattimien (EU7/EU8) esisuodattimena. Karkeasuodattimen alkupainehäviö on noin Pa ja taloudellinen loppu painehäviö Pa, jolloin suodatin on vaihdettava. Hienosuodattimet (EU5,EU6) erottavat siitepölyn tehokkaasti ja erottavat valtaosan tuumista aiheuttavista epäpuhtauksista. Suodattimen alkupainehäviö on noin Pa ja taloudellinen loppupainehäviö Pa, jolloin suo datin on vaihdettava. Hienosuodattimet (EU7, EU8) puhdastavat ilman tehokkaasti hiili ja öljysavusta sekä tuumista aiheuttavista epäpuhtauksista. Hienosuodattimia tulee käyttää silloin, kun sisäilman puhtaudelle asetetaan erityisiä vaatimuksia. Suodatin tulee sijoittaa tulopuhaltimen painepuolelle (esim. omaan koteloonsa), jolloin estetään ilmastointikoneen sijoituspaikan ympäristön epäpuhtauksien siirtyminen koneen vaipassa mahdollisesti esiintyvien vuotokohtien kautta ilmastointijärjestelmään. Käytettäessä hienosuodattimia karkeasuodatin sijoitetaan ilmankäsittelykoneeseen ulkoilmansuodattimeksi. Suodattimen alkupainehäviö on noin Pa ja taloudellinen loppupainehäviö Pa, jolloin suodatin on vaihdettava. KESAIR ilmankäsittelykoneiden vakiotoimitukseen sisältyy ulkoilmansuodatukseen EU5 luokan hienosuoda tin. Vakiotoimitukseen toimitetaan lisäksi yksi varasuodatin. LEVYLÄMMÖNSIIRRIN AMAIR ALS, ALV, AVV ja AVSilmankäsittelykoneissa käytettävillä alumiinisilla ristivirtaperiaatteella toimivilla levyläönsiirtimillä voidaan siirtää poistoilman sisältämää lämpöenergiaa tuloilmaan siten, etteivät ilmavirrat sekoitu keskenään. Läönsiirrin muodostuu useista ohuista alumiinilevyistä, jotka on saumattu toisiinsa kiinni. Tulo ja poistoilmavirrat virtaavat levyjen eri puolilla ja osa poistoilman sisältämästä lämpöenergiasta siirtyy alumiinilevyjen läpi tuloilmaan. Läönsiirtimillä saavutettavat tuloilman lämpötilahyötysuhteet vaihtelevat yhtä suurilla tulo ja poistoilmavirroilla %:n välillä. Tulo ja poistoilmavirtojen suhteen muuttuessa myös hyötysuhde muuttuu. Mikäli poistoilman sisältä mä kosteus tiivistyy alumiinilevyjen pinnalle, siirtimen hyötysuhde paranee 1 10 % (märkäläönsiirto), lauhtuva vesi johdetaan siirtimen alla olevasta kondenssivesialtaasta viemäriin. 3 KESAIR ilmankäsittelykoneet 4

5 KESAIR ILMANKÄSITTELYKONEET PYÖRIVÄ LÄMMÖNSIIRRIN AMAIR ALRS, ALRV ja ACON ilmankäsittelykojeet on varustettu pyörivällä regeneratiivisella läöntalteenottoroottorilla. Roottorin kiekko toimii lämpöä varastoivana massana. Ulkoilma kulkee toisen läönsiirtokiekon puolikkaan läpi ja poistoilma kulkee vastakkaiseen suuntaan toisen puolikkaan läpi. Kun kylmä ulkoilma kulkee läityskäytössä kiekon kennorakenteen läpi, se lämpiää samalla kun kiekon massa jäähtyy. Kun kiekko pyörähtää poistopuolelle, sen massa alkaa läetä jäteilman virratessa kiekon läpi. Samalla jäteilma jäähtyy. Kesäaikana jäähdytyskäytössä, kun ulkoilma on lämpimämpää kuin poistoilma, prosessi on päinvastainen. Läön talteenoton ominaisuuksia: lämpötilahyötysuhde ulkoilman suhteen hyvä, parhaiillaan 85 % yleisilmastoinnissa ei pyörivässä LTOkiekossa ole jäätymisongelmia, joten kondenssiveden viemäröintiä ei tarvita ja läön talteenotto voi toimia täydellä teholla. vuotovirtaus poistoilmasta tuloilmaan on saatu pieneksi puhaltimien sijoittelulla ja puhaltimien painesuhteita säätämällä. roottoreissa on puhtaaksipuhallussektori, jossa kiekon kanavissa oleva poistoilma puhalletaan pois ennen kuin roottori kiertyy tuloilmavirtaan. siirtää myös kosteutta poistoilmasta tuloilmaan, ei kuivata ilmastoitavia tiloja merkittävästi(mikäli valitaan kosteutta siirtävä roottori) läitystehoa säädetään kiekon pyörimisnopeutta muuttamalla jälkiläityspatterin teho ilmavirtaan verraten voidaan mitoittaa pieneksi tai joissakin tapauksissa sitä ei tarvita ollenkaan LÄMMITYSPATTERI, SÄHKÖ KESAIR ilmankäsittelykoneet toimitetaan tarvittaessa varustettuna sähköläityspatterilla. Patteri sijoitetaan koneen sisään. ACONilmankäsittelykoneissa patteri on kanavaasenteinen ja asennetaan koneen kanavaliitäntään ITlistaliitoksella Sähköläityspatterin vastuselementit ovat putkivastuksia, valmistusmateriaalina seostamaton teräs. Sähköläityspatterin vastuselementit kytketään tehoportaisiin siten, ettei lämpötilan säädössä esiinny liian suurta huojuntaa (huojunta alle 1,5 C). Sähköläityspatterin yhteydessä on aina varolaitteena ylikuumenemissuoja. Sähköläityspatterin yhteyteen suositellaan asennettavaksi virtausvahti, joka ilmoittaa virtauksen loppumisesta ja katkaisee tehonsyötön häiriötilanteessa. Lisäksi ilmankäsittelykoneen ohjausautomatiikkaan on asennettava aikarele, jolla tulopuhallin pakkoohjataan pyörimään koneen pysäytyksen jälkeen noin 3 minuutiksi sähköläityspatterin vastuselementtien jäähdyttämiseksi. Sähköläityspatterin aiheuttama painehäviö tuloilmavirrassa on noin Pa. Sähköläityspatterin mitoitus tehdään tapauskohtaisesti. Mitoitusta varten on ilmoitettava vähintään seuraavat tiedot: konekoko tuloilman tilavuusvirta (m 3 /s) tuloilman lämpötila ennen patteria ( C) haluttu tuloilman lämpötila ( C) tehoportaiden määrä LÄMMITYSPATTERI, VESI KESAIR ilmankäsittelykoneet toimitetaan tarvittaessa varustettuna vesiläityspatterilla. Patteri asennetaan koneen rungon sisään. ACONilmankäsittelykoneissa patteri on kanavaasennettava ja liitetään koneen kanavaliitäntään ITlistaliitoksella. Vesiläityspatterin putket on kuparia ja lamellit alumiinia. Vesiläityspattereita on saatavissa läitystarpeen mukaan. Läitysaineena läin vesi tai vesiglykoli seos. Vesiyhteet ovat sisäpuolisilla putkikierteillä varustettuja. Vesiläityspatterin kehykset ovat sinkittyä teräslevyä. Jäätymissuojan ja ilmausruuvien yhteet on valmiiksi asennettu ja tulpattu. Korkein käyttölämpötila 150 C ja korkein käyttöpaine 10 Mpa (10 bar). Vesiläityspatterin aiheuttama painehäviö tuloilmavirrassa on noin Pa. Vesiläityspatterin mitoitus tehdään tapauskohtaisesti ATK mitoitusohjelmalla. Mitoitusta varten on ilmoitettava seuraavat tiedot: konekoko koneen kätisyys (vasen/oikea) tuloilman tilavuusvirta (m 3 /s) tuloilman lämpötila ennen patteria ( C) haluttu tuloilman lämpötila ( C) veden lämpötila ennen patteria ( C) veden lämpötila patterin jälkeen ( C) suurin sallittu vesipuolen painehäviö (kpa) 3 KESAIR ilmankäsittelykoneet 5

6 KESAIR ILMANKÄSITTELYKONEET PUHALTIMET KESAIR ACON ilmankäsittelykoneiden puhaltimet ovat energiatehokkaita kaiopuhaltimia. Koska puhaltimen siipipyö rä on asennettu suoraan moottorin akselille, jäävät myös hihnakäytön haitat, huoltotarve ja tehonkulutus pois. Puhaltimia voidaan säätää laajalla ilmavirtaalueella. Puhaltimissa on ilmavirtauksen mittausuhteet. Puhaltimien aiheuttamien vä rinöiden kulkeutuminen koneen runkoon ja kanavistoon on estetty asentamalla puhaltimet tärinänvaimentimien varaan. Puhaltimet asennetaan koneeseen niin että ne ovat huollon ajaksi helposti vedettävissä huoltoluukun reunaan. KESAIR ALS, ALV, ALRV ja ALRSilmankäsittelykoneiden puhaltimet ovat eteenpäin kaartuvin siivin varustettuja suoravetoisia keskipakopuhaltimia. Koska puhallin on suoravetoinen, jäävät myös hihnakäytön haitat, huoltotarve ja tehonkulutus pois. Puhaltimien aiheuttamien värinöiden kulkeutuminen koneen runkoon ja kanavistoon on estetty asentamalla puhaltimet tärinän vaimentimien varaan. Puhallinmoottorit ovat jännitesäätöisiä ja sisäisellä lämpösuojalla varustettuja. KESAIR AVV JA AVS ilmankäsittelykoneiden puhaltimet ovat kiilahihnakäyttöisiä. Kiilahihnakäyttöisten puhaltimien siipipyörät voidaan toimittaa joko eteen tai taaksepäin kaartuvin siivin. Tuloilmakoneen vakiotoimitukseen kuuluu aina puhallin, sähkömoottori ja kiilahihnakäyttö sekä hihnojen varasarja. Kiilahihnapyörät on kiinnitetty puhaltimien ja sähkömoottorien akseleille kartioholkkilukituksella. Puhaltimien ja sähkömoottorien aiheuttamien värinöiden kulkeutuminen koneen runkoon on estetty asentamalla puhallin ja sitä käyttävä sähkömoottori samalle tärinänvaimentimin varustetulle alustalle. Lisäksi puhaltimien paineaukot on kiinnitetty koneen runkoon ns. joustavin liitoksin. Puhaltimien ollessa kiilahihnakäyttöisiä voidaan haluttu tuloilman tilavuusvirta ja puhaltimen kokonaispaineenkorotus tai kanavistoon tarvittava staattinen paine toteuttaa erittäin tarkasti. Eteenpäin kaartuvin siivin varustetun puhaltimen ominaiskäyrä on laakea, jolloin ilmavirran muutoksen vaikutus puhaltimen paineenkorotukseen on pieni. Puhaltimen tehontarve pienenee nopeasti ilmavirran pienentyessä. Puhaltimien hyötysuhteet vaihtelevat % välillä. Taaksepäin kaartuvin siivin varustetun puhaltimen ominaiskäyrä on eteenpäin kaartuvin siivin varustetun puhaltimen ominaiskäyrää jyrkempi. Tällöin puhaltimen ilmavirta muuttuu vähän paineen muuttuessa. Sähkömoottorit ovat IECstandardin mukaisia oikosulkumoottoreita. Moottorivalinta on tehty puhallinvalmistajien ohjeiden mukaan huomioiden kiilahihnakäytön aiheuttamat tehohäviöt. Puhaltimien tarvitsemien tehojen ollessa alle 10 kw on valitun sähkömoottorin teho vähintään 1,2kertainen. Puhaltimien tarvitsemien tehojen ollessa yli 10 kw on valitun sähkömoottorin teho vähintään 1,15 kertainen. Sähkömoottori kiinnitetään säädettävään moottorialustaan, jonka avulla kiilahihnojen kiristäminen ja vaihtaminen käy vaivattomasti. "JÄÄHDYTYSPATTERI (lisävaruste) KESAIR ilmankäsittelykoneet voidaan haluttaessa varustaa jäähdytyspatterilla (huomioi että koneen mitat muuttuvat). Jäähdyttävänä aineena voidaan käyttää kylmää vettä, vesiglykoli seosta tai hyörystyviä kylmäaineita (R404A, R407C). Jäähdytyspatterin putket ovat kuparia ja lamellit alumiinia. Jäähdytyspatterin kehykset ovat alumiinia tai erikoistilauksesta ruostumatonta terästä. Jäähdytyspatterin lamellien pinnalle lauhtuva vesi johdetaan patterin alla olevaan kondenssivesialtaaseen, ja sieltä edelleen vesilukon kautta viemäriin. Ilman otsapintanopeuden kasvaessa patterin kohdalla yli 2,5 m/s on mahdollista, että lamellien pinnalle lauhtuneet vesipisarat tempautuvat ilmavirran mukaan. Tällöin tulee käyttää jäähdytyspatterin yhteydessä pisaranerotinta. Jäähdytyspatterin mitoitus tehdään tapauskohtaisesti. Mitoitusta varten on ilmoitettava seuraavat tiedot: konekoko ja konetyyppi koneen kätisyys (vasen/oikea) käytettävä kylmäaine tuloilman tilavuusvirta (m 3 /s) ilman lämpötila ennen patteria ( C) ilman suhteellinen kosteus (%) tai ilman entalpia (kj/kg) ennen patteria ilman lämpötila patterin jälkeen ( C) käytetyn kylmäaineen hyörystymislämpötila ( C) tehoportaat 3 KESAIR ilmankäsittelykoneet 6

7 SÄHKÖ JA SÄÄTÖLAITTEET KESAIR ilmankäsittelykoneiden vakiotoimituksissa sähkö ja säätölaitteet on sijoitettu koneen rungon sisään omaan koteloituun tilaan. Lisävarusteena sähkö ja säätölaitteet voidaan haluttaessa sijoittaa omaan erilliseen säätölaitekeskukseen. Ilmankäsittelykoneissa on turvalaitteina sähköläityspatterin ylikuumenemissuoja, vesipatterin jäätymissuojan sekä puhallinmoottoreiden ylilämpösuojat. Automatiikassa on myös varaus ilmastoinnin hätäseis painikkeelle. Lisävarusteena ilmankäsittelykoneet voidaan haluttaessa varustaa palovaaratermostaatilla ja/tai virtausvahdilla. OHJAUSKESKUS (lisävaruste) Ilmankäsittelykoneisiin saa haluttaessa lisävarusteena ohjauskeskuksen, jossa on käyttökytkin (AO1/21/1), merkkivalot, lämpötilan asettelulaitteet, vko/vrkkello ja mahdollisesti jatkoaikaajastin. KESAIR ILMANKÄSITTELYKONEIDEN SÄÄTÖLAITTEET KESAIR ilmankäsittelykoneissa on omat erityisesti ilmastoinnin säätötarpeisiin sovelletut sähkö ja säätölaitteet. Vakio sähkö ja säätölaitejärjestelmiä on useita eri versioita ja vakioversioiden lisäksi sähkö ja säätölaitteet voidaan valmistaa täysin asiakkaiden toiveiden mukaisesti. Säätölaitteina voidaan käyttää myös muiden säätölaitevalmistajien kuten LandisB Staefa (Siemens), TAC, Ouman jne. säätölaiteita. VAKIO SÄÄTÖJÄRJESTELMÄT Säätöjärjestelmät saatavissa myös 1nopeuskäytöllä. E2C E2CJ W2C W2CJ E2R E2RJ W2R W2RJ E2E E2E J W2E W2E J E2DC E2DCJ W2DC W2DCJ E2DR E2DRJ W2DR W2DRJ E2DE E2DE J W2DE W2DE J E2 W2 vakio sisäänpuhallusilmanlämpötilan säätö, 2nopeus, sähköpatteri vakio sisäänpuhallusilmanlämpötilan säätö, 2nopeus, sähköpatteri, jäähdytys vakio sisäänpuhallusilmanlämpötilan säätö, 2nopeus, vesipatteri vakio sisäänpuhallusilmanlämpötilan säätö, 2nopeus, vesipatteri, jäähdytys vakio huoneilmanlämpötilan säätö, 2nopeus, sähköpatteri vakio huoneilmanlämpötilan säätö, 2nopeus, sähköpatteri, jäähdytys vakio huoneilmanlämpötilan säätö, 2nopeus, vesipatteri vakio huoneilmanlämpötilan säätö, 2nopeus, vesipatteri, jäähdytys vakio poistoilmanlämpötilan säätö, 2nopeus, sähköpatteri vakio poistoilmanlämpötilan säätö, 2nopeus, sähköpatteri, jäähdytys vakio poistoilmanlämpötilan säätö, 2nopeus, vesipatteri vakio poistoilmanlämpötilan säätö, 2nopeus, vesipatteri, jäähdytys vakio sisäänpuhallusilmanlämpötilan säätö, 2nopeus, sähköpatteri, vakohjaus vakio sisäänpuhallusilmanlämpötilan säätö, 2nopeus, sähköpatteri, vakohjaus, jäähdytys vakio sisäänpuhallusilmanlämpötilan säätö, 2nopeus, vesipatteri, vakohjaus vakio sisäänpuhallusilmanlämpötilan säätö, 2nopeus, vesipatteri, vakohjaus, jäähdytys vakio huoneilmanlämpötilan säätö, 2nopeus, sähköpatteri, vakohjaus vakio huoneilmanlämpötilan säätö, 2nopeus, sähköpatteri, vakohjaus, jäähdytys vakio huoneilmanlämpötilan säätö, 2nopeus, vesipatteri, vakohjaus vakio huoneilmanlämpötilan säätö, 2nopeus, vesipatteri, vakohjaus, jäähdytys vakio poistoilmanlämpötilan säätö, 2nopeus, sähköpatteri, vakohjaus vakio poistoilmanlämpötilan säätö, 2nopeus, sähköpatteri, vakohjaus, jäähdytys vakio poistoilmanlämpötilan säätö, 2nopeus, vesipatteri, vakohjaus vakio poistoilmanlämpötilan säätö, 2nopeus, vesipatteri, vakohjaus, jäähdytys 2nopeuskäyttö, sähköpatteri, ei säätölaitteita 2nopeuskäyttö, vesipatteri, ei säätölaitteita 3 KESAIR ilmankäsittelykoneet 7

8 D H H2 ALV/ALS Ilmankäsittelykone levyläönsiirtimellä, sähköpatterilla ja suoravetoisella puhaltimella. MITTATIEDOT LI L2 MALLI L1 L2 B H1 H2 KANAVALIITÄNTÄ'D ALV ALV ALV ALV x400 ALV X400 ALS ALS ALS ALS x400 ALS X400 ILMAMÄÄRÄT Ilmamäärät vakiokoneella jossa EU6 suodatin ja vesiläityspatteri. Sähköpatterikoneessa painehäviöt ovat 1040 Pa pieneät. Lisävarusteena saatava jäähdytyspatteri lisää myös painehäviöitä. 3 KESAIR ilmankäsittelykoneet 8

9 ÄÄNITIEDOT Oktaavikaista k 2k 4k 8k tot. Puhaltimen äänen tehotasot Lw(dB) ALV/ALS painepuolelle oktaavikaistoittain täydellä ALV/ALS teholla ja vapaalla puhalluksella. ALV/ALS ALV/ALS ALV/ALS VAIMENNUS Koneiden yhteydessä voidaan lisävarusteena toimittaa äänenvaimennin. Seuraavassa taulukossa on annettu koneen äänitasot vaimentimen jälkeen oktaavikaistoittain maksimiilmavirroilla. Vaimentimen pituus on ALS/ALV80200 malleissa 1000 ja ALS/ALV 300 ja 500 malleissa Oktaavikaista k 2k 4k 8k ALV/ALS ALV/ALS ALV/ALS ALV/ALS ALV/ALS Puhaltimen äänen tehotasot vaimentimen jälkeen oktaavikaistoittainlw(db) SÄHKÖTIEDOT ALS/ALV ilmankäsittelykoneiden varokkeet ja syöttökaapelin koot riippuvat sähköpatterin koosta ja puhaltimen koosta ja tyypistä. Pääsääntönä voidaan pitää että ALRV80X ja ALRVI00Xilmankäsittelykoneiden varokekoko on 3xI0A tai IxI0A, riippuen kiertovesipumpun ja puhaltimen tyypistä. $soissa konekoissa varokkeen koko on 3xI6A. ALSkoneissa varokekoko määräytyy sähköpatterin koon mukaan seuraavan taulukon mukaisesti. Taulukko on ohjeellinen ja tapauskohtaiset muutokset ovat mahdollisia. PATTERIN MALLI PATTERIN TEHO 09,0 kw 3x16A MMJ 5x2,5 3x16A MMJ 5x2,5 9,014,5 kw 3x25A MMJ 5x6,0 13,519,5 kw 3x35A MMJ 5x10 3x50A MMJ 5x16 3x50A MMJ 5x10 20,027 kw 3x63A MMJ5x16 3x63A MMJ5x16 27,033,0 kw 3x63A MMJ 5x25 Sähköurakoitsijan tulee aina asentaa turvakytkin näkyvälle paikalle välittömään läheisy koneen yteen. Tuloilmakoneet toimit etaan tehtaalta aina koekäytettyinä ja testattu na. Säätimen sekä muut aseteltavat arvot on esiasetettu tehtaalla. LVIsuunnittelijan toimintakaavio ja toimintaselostus tulisi aina toimittaa tehtaalle jo koneesta tarjousta pyydettäessä jos sellainen on tehty. SÄÄTÖLAITTEET Ks. kohta 4. Ilmankäsittelykoneiden säätökaaviot. 3 KESAIR ilmankäsittelykoneet 9

10 HI H2 ALVX/ALSX ACON 2 MITTATIEDOT L B MALLI L B H1 H2 KANAVALIITÄNTÄ ALS 80X ALS 100X ALS 200X ALS 300X x400 ALS 500X X400 ALV 80X ALV 100X ALV 200X ALV 300X x400 ALV 500X X400 ILMAMÄÄRÄT Ilmamäärät vakiokoneella jossa EU6 suodatin ja vesiläityspatteri. Sähköpatterikoneessa painehäviöt ovat 1040 Pa pieneät. Lisävarusteena saatava jäähdytyspatteri lisää painehäviöitä. 3 KESAIR ilmankäsittelykoneet 10

11 ÄÄNITIEDOT Oktaavikaista k 2k 4k 8k tot. Puhaltimen äänen tehotasot Lw(dB) ALV/ALS 80X painepuolelle oktaavikaistoittain täydellä ALV/ALS 100X teholla ja vapaalla puhalluksella. ALV/ALS 200X ALV/ALS 300X ALV/ALS 500X VAIMENNUS Koneiden yhteydessä voidaan lisävarusteena toimittaa äänenvaimennin. Seu raavassa taulukossa on annettu koneen äänitasot vaimentimen jälkeen oktaavikaistoittain maksimiilmavirroilla. Vaimentimen pituus on ALS/ALV80200 malleissa 1000 ja ALS/ALV 300 ja 500 malleissa Oktaavikaista k 2k 4k 8k ALV/ALS 80X ALV/ALS 100X ALV/ALS 200X ALV/ALS 300X ALV/ALS 500X Äänen tehotasot vaimentimen jälkeen oktaavikaistoittainlw(db) SÄHKÖTIEDOT ALS/ALV ilmankäsittelykoneiden varokkeet ja syöttökaapelin koot riippuvat sähköpatterin koosta ja puhaltimen koosta ja tyypistä Pääsääntönä voidaan pitää että ALV80 ja ALVI00 ilmankäsittelykoneiden varokekoko on 3xI0A tai IxI0A, riippuen kiertovesipumpun ja puhaltimen tyypistä. Isoissa konekoissa varokkeen koko on 3xI6A. ALSkoneissa varokekoko määräytyy sähköpatterin koon mukaan seuraavan taulukon mukaisesti. Taulukko on ohjeellinen ja tapauskohtaiset muutokset ovat mahdollisia. PATTERIN MALLI PATTERIN TEHO 09,0 kw 3x16A MMJ 5x2,5 3x16A MMJ 5x2,5 9,014,5 kw 3x25A MMJ 5x6,0 13,519,5 kw 3x35A MMJ 5x10 3x50A MMJ 5x16 3x50A MMJ 5x10 20,027 kw 3x63A MMJ5x16 3x63A MMJ5x16 27,033,0 kw 3x80A MMJ 5x25 Sähköurakoitsijan. tulee aina taa turvakytkin näkyvälle paikalle välittömään läheisy aset yteen. Tuloilmakoneet koneen toimit etaan tehtaalta aina koekäytettyinä ja testattuna. Säätimen sekä muut aseteltavat arvot on esiasetettu tehtaalla. LVIsuunnittelijan toimintakaavio ja toimintaselostus tulisi aina toimittaa tehtaalle jo koneesta tarjousta pyydettäessä jos sellainen on tehty. SÄÄTÖLAITTEET Ks. kohta 4. Ilmankäsittelykoneiden säätökaaviot. 3 KESAIR ilmankäsittelykoneet 11

12 D HI H2 ALRV/ALRS Ilmankäsittelykone levyläönsiirtimellä, sähköpatterilla ja suoravetoisella puhaltimella. MITTATIEDOT uhalti en huoltoluukku LI L2 B MALLI Li L2 B Hi H2 KANAVALIITÄNTÄ D ALRV ALRVi ALRV ALRV x400 ALRV X400 ALRS ALRSi ALRS ALRS x400 ALRS X400 ILMAMÄÄRÄT Ilmamäärät vakiokoneella jossa EU6 suodatin ja vesiläityspatteri. Sähköpatterikoneessa painehäviöt ovat 1040 Pa pieneät. Lisävarusteena saatava jäähdytyspatteri painehäviöitä. 3 KESAIR ilmankäsittelykoneet 12

13 ÄÄNITIEDOT Oktaavikaista k 2k 4k 8k tot. ALRV/ALRS ALRV/ALRS ALRV/ALRS ALRV/ALRS ALRV/ALRS Puhaltimen äänen tehotasot Lw(dB) painepuolelle oktaavikaistoittain täydellä teholla ja vapaalla puhalluksella. VAIMENNUS Koneiden yhteydessä voidaan lisävarusteena toimittaa äänenvaimennin. Seuraavassa taulukossa on annettu koneen äänitasot vaimentimen jälkeen oktaavikaistoittain maksimiilmavirroilla. Vaimentimen pituus on ALS/ALV malleissa 1000 ja ALS/ALV 300 ja 500 malleissa Oktaavikaista k 2k 4k 8k Puhaltimen äänen tehotasot vaimentimen ALRV/ALRS jälkeen oktaavikaistoittainlw(db) ALRV/ALRS ALRV/ALRS ALVR/ALRS ALRV/ALRS SÄHKÖTIEDOT ALRSX/ALRVX ilmankäsittelykoneiden varokkeet ja syöttökaapelin koot riippuvat sähköpatterin koosta sekä puhaltimen koosta ja tyypistä. Pääsääntönä voidaan pitää että ALRV80 ja ALRV100 ilmankäsittelykoneiden varokekoko on 3x10A tai 1x10A, riippuen kiertovesipumpun ja puhaltimen ty ypistä. Isoissa konekoissa varokkeen koko on 3x16A. ALRSXkoneissa varokeko ko määräytyy sähköpatterin koon mukaan seuraavan taulukon mukaisesti. Tau lukko on ohjeellinen ja tapauskohtaiset muutokset ovat mahdollisia. PATTERIN MALLI PATTERIN TEHO 09,0 kw 3x16A MMJ 5x2,5 3x16A MMJ 5x2,5 9,014,5 kw 3x25A MMJ 5x6,0 13,519,5 kw 3x35A MMJ 5x10 3x50A MMJ 5x16 3x50A MMJ 5x10 20,027 kw 3x63A MMJ5x16 3x63A MMJ5x16 27,033,0 kw 3x80A MMJ 5x25 Sähköurakoitsijan. tulee aina asen taa turvakytkin näkyvälle paikalle välittömään läheisy yteen. Tuloilmakoneet koneen toimit etaan tehtaalta aina koekäytettyinä ja testattuna. Säätimen sekä muut aseteltavat arvot on esiasetettu tehtaalla. LVIsuunnittelijan toimintakaavio ja toimintaselostus tulisi aina toimittaa tehtaalle jo koneesta tarjousta pyydettäessä, jos sellainen on tehty. SÄÄTÖLAITTEET Ks. kohta 4. Ilmankäsittelykoneiden säätökaaviot. 3 KESAIR ilmankäsittelykoneet 13

14 H ALRVU/ALRSU ALRV100J: ilmankäsittelykone läönsiirrinroottorilla, vesipatterilla ja suoravetoisilla puhaltimilla MITTATIEDOT L B MALLI L B H KANAVALIITÄNTÄ D ALRS/ALRV80J ALRS/ALRV100J ALRS/ALRV200J ALRS/ALRV200J X400 ALRS/ALRV500J X400 ILMAMÄÄRÄT Ilmamäärät vakiokoneella jossa EU6 suodatin ja vesiläityspatteri. Sähköpatterikoneessa painehäviöt ovat 1040 Pa pieneät. Lisävarusteena saatava jäähdytyspatteri lisää myös painehäviöitä. 3 KESAIR ilmankäsittelykoneet 14

15 ÄÄNITIEDOT Oktaavikaista k 2k 4k 8k tot. ALRV/ALRS80J ALRV/ALRS100J ALRV/ALRS200J ALRV/ALRS300J ALRV/ALRS500J Puhaltimen äänen tehotasot Lw(dB) painepuolelle oktaavikaistoittain täydellä teholla ja vapaalla puhalluksella. VAIMENNUS Koneiden yhteydessä voidaan lisävarusteena toimittaa äänenvaimennin. Seuraavassa taulukossa on annettu koneen äänitasot vaimentimen jälkeen oktaavikaistoittain maksimiilmavirroilla. Vaimentimen pituus on ALRS/ALRV malleissa 1000 ja ALRS/ALRV 300 ja 500 malleissa Oktaavikaista k 2k 4k 8k ALRV/ALRS80J ALRV/ALRS100J ALRV/ALRS200J ALRV/ALRS300J ALRV/ALRS500J Puhaltimen äänen tehotasot vaimentimen jälkeen oktaavikaistoittain Lw(dB) SÄHKÖTIEDOT ALRSX/ALRVX ilmankäsittelykoneiden varokkeet ja syöttökaapelin koot riippuvat sähköpatterin koosta ja puhaltimen koosta ja tyypistä. Pääsääntönä voidaan pitää että ALRV80J ja ALRV100Jilmankäsittelykoneiden varoke koko on 3x10A tai 1x10A, riippuen kiertovesipumpun ja puhaltimen ty ypis tä. Isoissa konekoissa varokkeen koko on 3x16A. ALRSJkoneissa varoke koko määräytyy sähköpatterin koon mukaan seuraavan taulukon mukaisesti. Taulukko on ohjeellinen ja tapauskohtaiset muutokset ovat mahdollisia. PATTERIN MALLI PATTERIN TEHO 09,0 kw 3x16A MMJ 5x2,5 3x16A MMJ 5x2,5 9,014,5 kw 3x25A MMJ 5x6,0 13,519,5 kw 3x35A MMJ 5x10 3x50A MMJ 5x16 3x50A MMJ 5x10 20,027 kw 3x63A MMJ5x16 3x63A MMJ5x16 27,033,0 kw 3x80A MMJ 5x25 Sähköurakoitsijan tulee aina asentaa turvakytkin näkyvälle paikalle koneen välittömään läheisyy teen. Ilmankäs ittelykoneet toi mitetaan s tehtaa lta aina koekäytettyinä ja testatt una. Säätimen t sekä muut aseteltavat arvot on esiasetettu tehtaalla. LVIsuunni ttelijan toimint akaavio ja toimintaselostus tulisi aina toimittaa tehtaalle jo koneesta tarjousta pyydettäessä, jos sellainen on tehty. SÄÄTÖLAITTEET Ks. kohta 4. Ilmankäsittelykoneiden säätökaaviot. 3 KESAIR ilmankäsittelykoneet 15

16 H AV V/AVS/AVRV/AVRS AVS: Ilmankäsittelykone sähköpatterilla, levyläönsiirtimellä ja hihnavetoisella puhaltimella. MITTATIEDOT L B MALLI Ilmamäärä L B H IMUAUKKO m 3 /s AVS/AV V510 0,51, x620 AVS/AV V515 0,71, x620 AVS/AV V520 1,22, x620 AVS/AV V530 1,73, x920 AVS/AV V540 2,54, x920 AVS/AV V550 3,55, x1220 AVS/AV V560 4,56, x1220 AVS ja AVV tuloilmakoneiden puhallusaukon mitat määräytyvät valittavien puhaltimien mukaan, jotka mitoitetaan tapauskohtaisesti lähtöarvojen perusteella. Koneiden ulkomitat ovat riippuvaisia. mahdollisesta kiertoilmakäytöstä, läityspatterin tyypistä (sähkö/vesi), mahdollisesta jäähdytyksestä sekä puhallussuunnasta. AVRV ja AVRS koneissa mittoihin vaikuttaa lisäksi tapauskohtaisesti valittava läönsiirtoroottori. ÄÄNI JA SÄHKÖTIEDOT AVS, AVV, AVRV ja AVRS tuloilmakoneiden äänitehot riippuvat valittavasta puhaltimesta ja vaihtelevat tapauskohtaisesti. AVS, AVV, AVRV ja AVRS tuloilmakoneiden sähkötiedot koot määräytyvät sähköpatterin koon ja puhallinmoottorin koon sekä koneen toimitussisällön mukaan. SÄÄTÖLAITTEET Ks. kohta 4. Ilmankäsittelykoneiden säätölaitteet. 3 KESAIR ilmankäsittelykoneet 16

17 H ACON ACON3: Ilmankäsittelykone läönsiirrinroottorilla ja kaiopuhaltimilla. MITTATIEDOT MALLI L B H KANAVA LIITÄNTÄ D ACON ACON x400 ACON x600 ACON x600 ACON X800 L B ILMAMÄÄRÄT ÄÄNITIEDOT Oktaavikaista k 2k 4k 8k tot. ACON ACON ACON ACON ACON KESAIR ilmankäsittelykoneet 17
