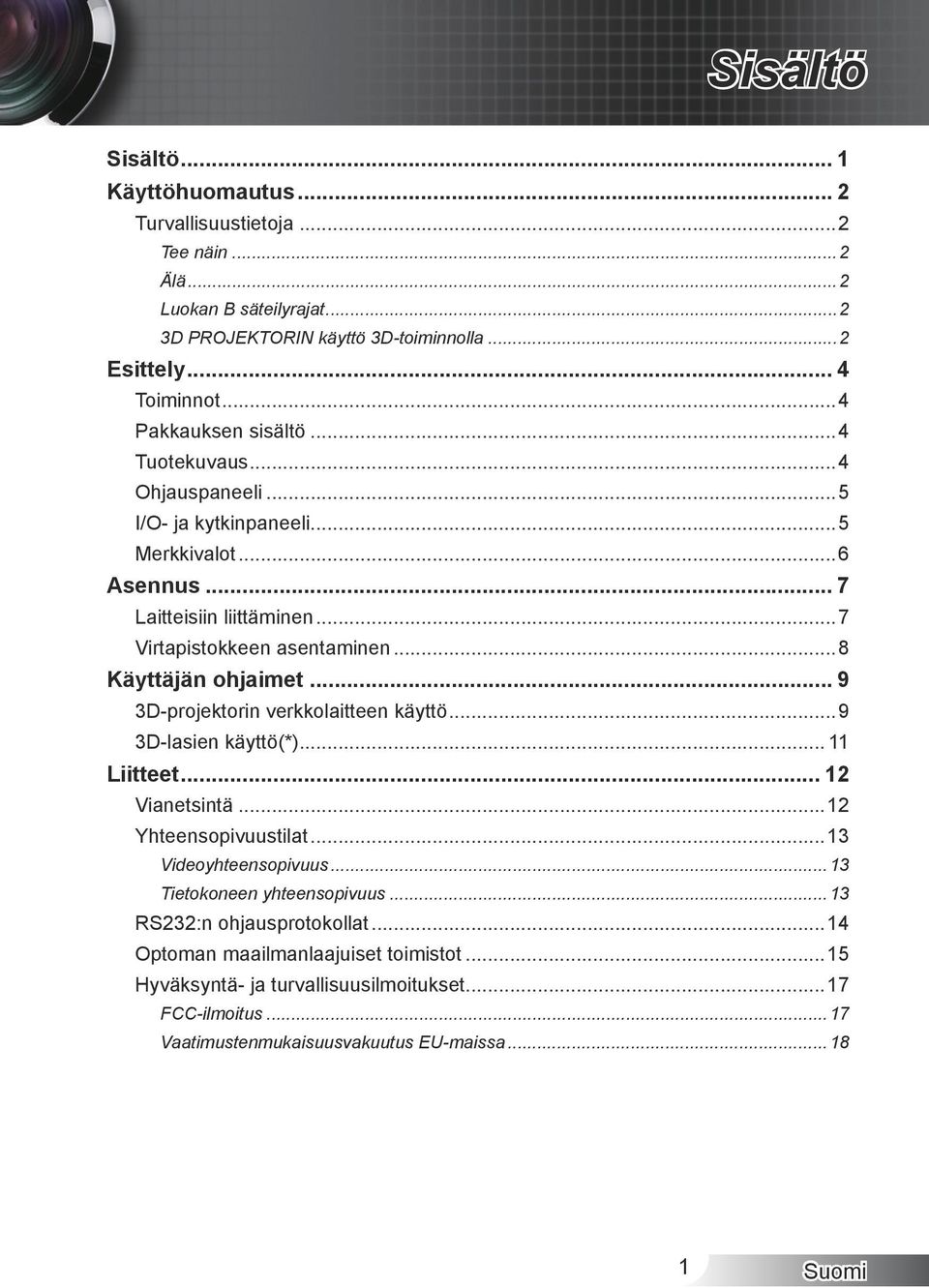

1 Sisältö Sisältö... 1 Käyttöhuomautus... 2 Turvallisuustietoja...2 Tee näin...2 Älä...2 Luokan B säteilyrajat...2 3D PROJEKTORIN käyttö 3D-toiminnolla...2 Esittely... 4 Toiminnot...4 Pakkauksen sisältö...4 Tuotekuvaus...4 Ohjauspaneeli...5 I/O- ja kytkinpaneeli...5 Merkkit...6 Asennus... 7 Laitteisiin liittäminen...7 Virtapistokkeen asentaminen...8 Käyttäjän ohjaimet D-projektorin verkkolaitteen käyttö...9 3D-lasien käyttö(*) Liitteet Vianetsintä...12 Yhteensopivuustilat...13 Videoyhteensopivuus...13 Tietokoneen yhteensopivuus...13 RS232:n ohjausprotokollat...14 Optoman maailmanlaajuiset toimistot...15 Hyväksyntä- ja turvallisuusilmoitukset...17 FCC-ilmoitus...17 Vaatimustenmukaisuusvakuutus EU-maissa...18

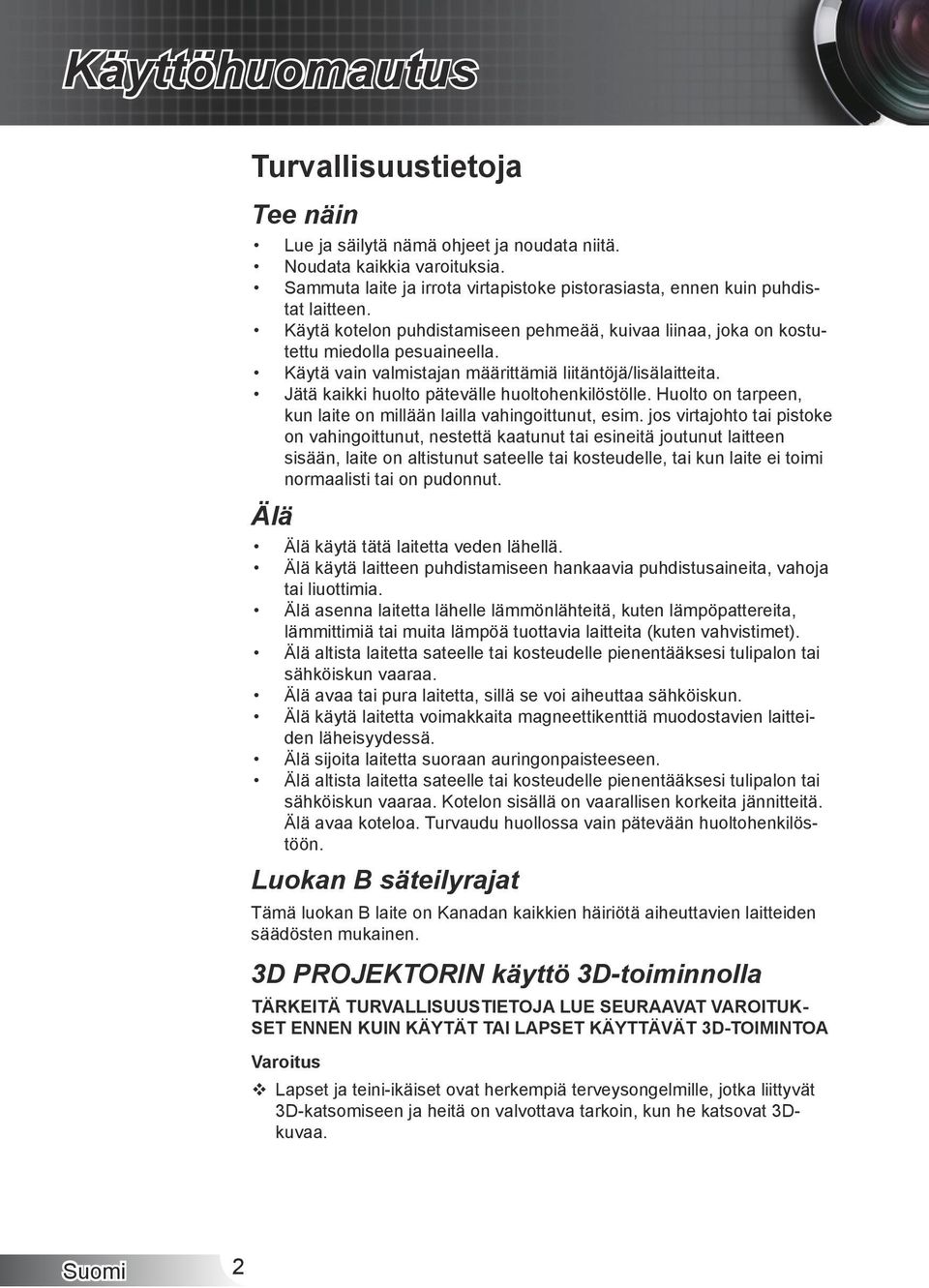

2 Käyttöhuomautus Turvallisuustietoja Tee näin Älä Lue ja säilytä nämä ohjeet ja noudata niitä. Noudata kaikkia varoituksia. Sammuta laite ja irrota virtapistoke pistorasiasta, ennen kuin puhdistat laitteen. Käytä kotelon puhdistamiseen pehmeää, kuivaa liinaa, joka on kostutettu miedolla pesuaineella. Käytä vain valmistajan määrittämiä liitäntöjä/lisälaitteita. Jätä kaikki huolto pätevälle huoltohenkilöstölle. Huolto on tarpeen, kun laite on millään lailla vahingoittunut, esim. jos virtajohto tai pistoke on vahingoittunut, nestettä kaatunut tai esineitä joutunut laitteen sisään, laite on altistunut sateelle tai kosteudelle, tai kun laite ei toimi normaalisti tai on pudonnut. Älä käytä tätä laitetta veden lähellä. Älä käytä laitteen puhdistamiseen hankaavia puhdistusaineita, vahoja tai liuottimia. Älä asenna laitetta lähelle lämmönlähteitä, kuten lämpöpattereita, lämmittimiä tai muita lämpöä tuottavia laitteita (kuten vahvistimet). Älä altista laitetta sateelle tai kosteudelle pienentääksesi tulipalon tai sähköiskun vaaraa. Älä avaa tai pura laitetta, sillä se voi aiheuttaa sähköiskun. Älä käytä laitetta voimakkaita magneettikenttiä muodostavien laitteiden läheisyydessä. Älä sijoita laitetta suoraan auringonpaisteeseen. Älä altista laitetta sateelle tai kosteudelle pienentääksesi tulipalon tai sähköiskun vaaraa. Kotelon sisällä on vaarallisen korkeita jännitteitä. Älä avaa koteloa. Turvaudu huollossa vain pätevään huoltohenkilöstöön. Luokan B säteilyrajat Tämä luokan B laite on Kanadan kaikkien häiriötä aiheuttavien laitteiden säädösten mukainen. 3D PROJEKTORIN käyttö 3D-toiminnolla TÄRKEITÄ TURVALLISUUSTIETOJA LUE SEURAAVAT VAROITUK- SET ENNEN KUIN KÄYTÄT TAI LAPSET KÄYTTÄVÄT 3D-TOIMINTOA Varoitus Lapset ja teini-ikäiset ovat herkempiä terveysongelmille, jotka liittyvät 3D-katsomiseen ja heitä on valvottava tarkoin, kun he katsovat 3Dkuvaa. 2

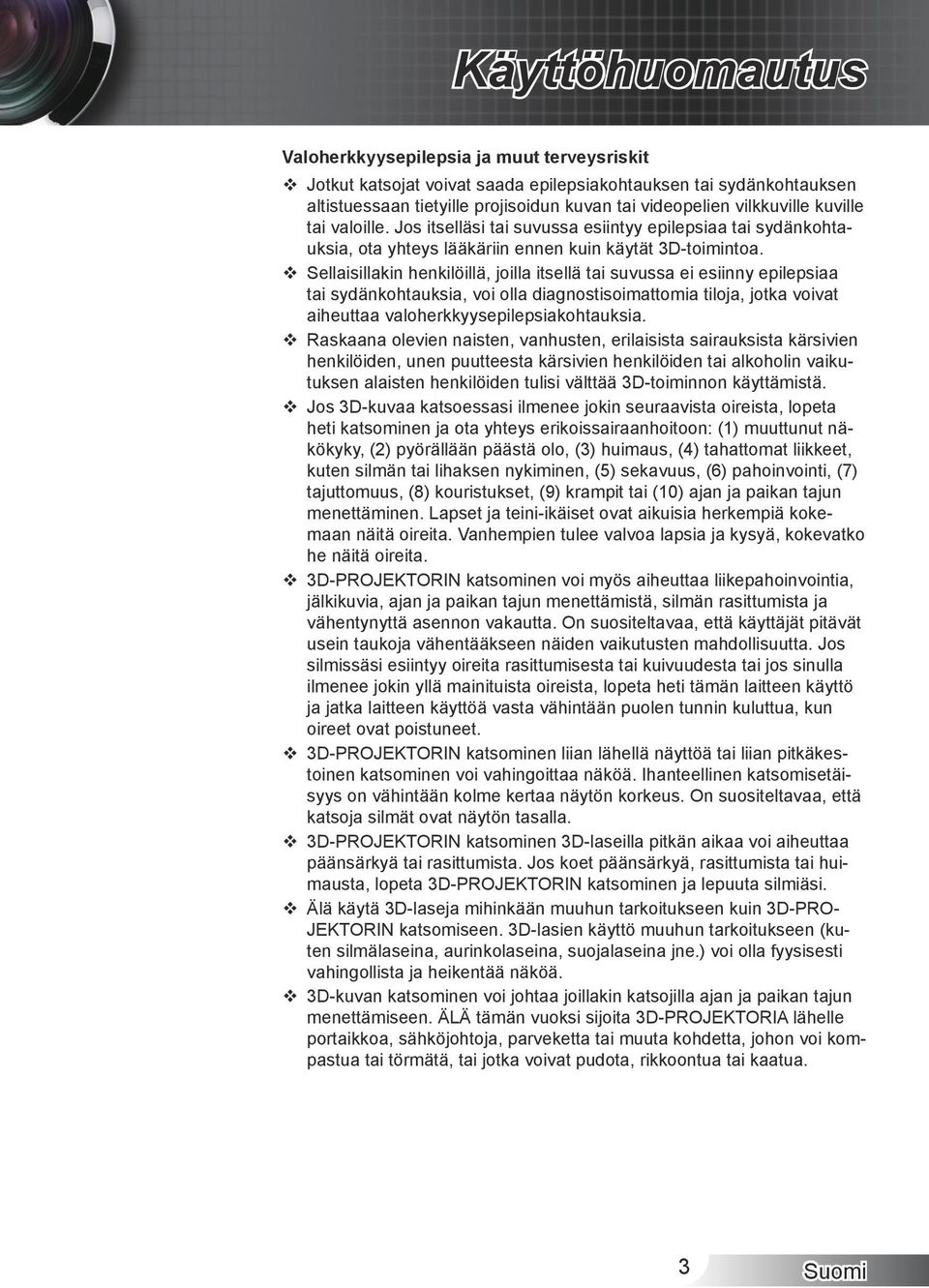

3 Käyttöhuomautus Valoherkkyysepilepsia ja muut terveysriskit Jotkut katsojat voivat saada epilepsiakohtauksen tai sydänkohtauksen altistuessaan tietyille projisoidun kuvan tai videopelien vilkkuville kuville tai ille. Jos itselläsi tai suvussa esiintyy epilepsiaa tai sydänkohtauksia, ota yhteys lääkäriin ennen kuin käytät 3D-toimintoa. Sellaisillakin henkilöillä, joilla itsellä tai suvussa ei esiinny epilepsiaa tai sydänkohtauksia, voi olla diagnostisoimattomia tiloja, jotka voivat aiheuttaa herkkyysepilepsiakohtauksia. Raskaana olevien naisten, vanhusten, erilaisista sairauksista kärsivien henkilöiden, unen puutteesta kärsivien henkilöiden tai alkoholin vaikutuksen alaisten henkilöiden tulisi välttää 3D-toiminnon käyttämistä. Jos 3D-kuvaa katsoessasi ilmenee jokin seuraavista oireista, lopeta heti katsominen ja ota yhteys erikoissairaanhoitoon: (1) muuttunut näkökyky, (2) pyörällään päästä olo, (3) huimaus, (4) tahattomat liikkeet, kuten silmän tai lihaksen nykiminen, (5) sekavuus, (6) pahoinvointi, (7) tajuttomuus, (8) kouristukset, (9) krampit tai (10) ajan ja paikan tajun menettäminen. Lapset ja teini-ikäiset ovat aikuisia herkempiä kokemaan näitä oireita. Vanhempien tulee valvoa lapsia ja kysyä, kokevatko he näitä oireita. 3D-PROJEKTORIN katsominen voi myös aiheuttaa liikepahoinvointia, jälkikuvia, ajan ja paikan tajun menettämistä, silmän rasittumista ja vähentynyttä asennon vakautta. On suositeltavaa, että käyttäjät pitävät usein taukoja vähentääkseen näiden vaikutusten mahdollisuutta. Jos silmissäsi esiintyy oireita rasittumisesta tai kuivuudesta tai jos sinulla ilmenee jokin yllä mainituista oireista, lopeta heti tämän laitteen käyttö ja jatka laitteen käyttöä vasta vähintään puolen tunnin kuluttua, kun oireet ovat poistuneet. 3D-PROJEKTORIN katsominen liian lähellä näyttöä tai liian pitkäkestoinen katsominen voi vahingoittaa näköä. Ihanteellinen katsomisetäisyys on vähintään kolme kertaa näytön korkeus. On suositeltavaa, että katsoja silmät ovat näytön tasalla. 3D-PROJEKTORIN katsominen 3D-laseilla pitkän aikaa voi aiheuttaa päänsärkyä tai rasittumista. Jos koet päänsärkyä, rasittumista tai huimausta, lopeta 3D-PROJEKTORIN katsominen ja lepuuta silmiäsi. Älä käytä 3D-laseja mihinkään muuhun tarkoitukseen kuin 3D-PRO- JEKTORIN katsomiseen. 3D-lasien käyttö muuhun tarkoitukseen (kuten silmälaseina, aurinkolaseina, suojalaseina jne.) voi olla fyysisesti vahingollista ja heikentää näköä. 3D-kuvan katsominen voi johtaa joillakin katsojilla ajan ja paikan tajun menettämiseen. ÄLÄ tämän vuoksi sijoita 3D-PROJEKTORIA lähelle portaikkoa, sähköjohtoja, parveketta tai muuta kohdetta, johon voi kompastua tai törmätä, tai jotka voivat pudota, rikkoontua tai kaatua. 3

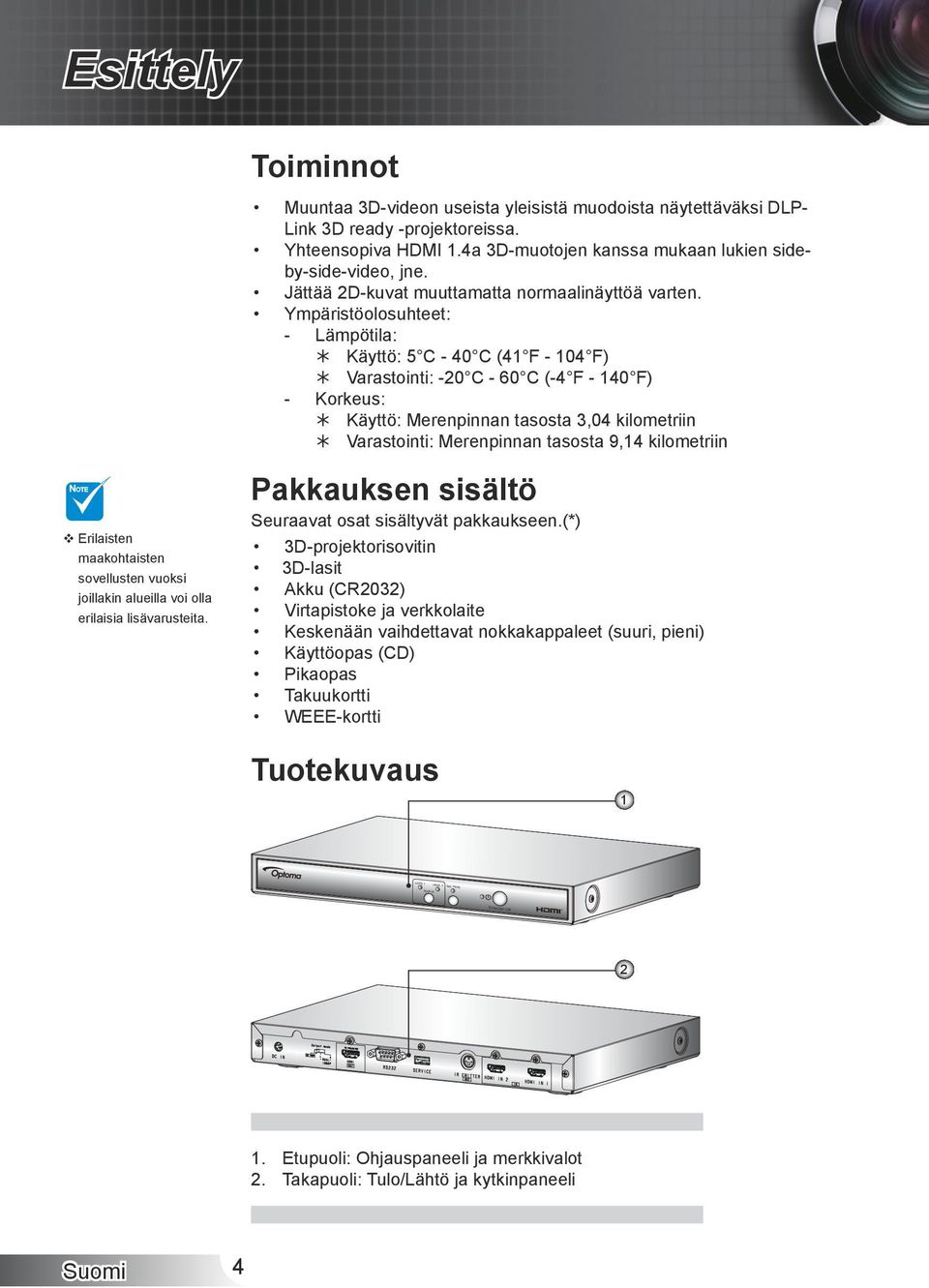

4 HDMI 1 HDMI 2 SOURCE SBS MODE STANDBY/ON Esittely NOTE Erilaisten maakohtaisten sovellusten vuoksi joillakin alueilla voi olla erilaisia lisävarusteita. Toiminnot Muuntaa 3D-videon useista yleisistä muodoista näytettäväksi DLP- Link 3D ready -projektoreissa. Yhteensopiva HDMI 1.4a 3D-muotojen kanssa mukaan lukien sideby-side-video, jne. Jättää 2D-kuvat muuttamatta normaalinäyttöä varten. Ympäristöolosuhteet: - - Lämpötila: Korkeus: Käyttö: 5 C - 40 C (41 F F) Varastointi: -20 C - 60 C (-4 F F) Käyttö: Merenpinnan tasosta 3,04 kilometriin Varastointi: Merenpinnan tasosta 9,14 kilometriin Pakkauksen sisältö Seuraavat osat sisältyvät pakkaukseen.(*) 3D-projektorisovitin 3D-lasit Akku (CR2032) Virtapistoke ja verkkolaite Keskenään vaihdettavat nokkakappaleet (suuri, pieni) Käyttöopas (CD) Pikaopas Takuukortti WEEE-kortti Tuotekuvaus Etupuoli: Ohjauspaneeli ja merkkit Takapuoli: Tulo/Lähtö ja kytkinpaneeli 4

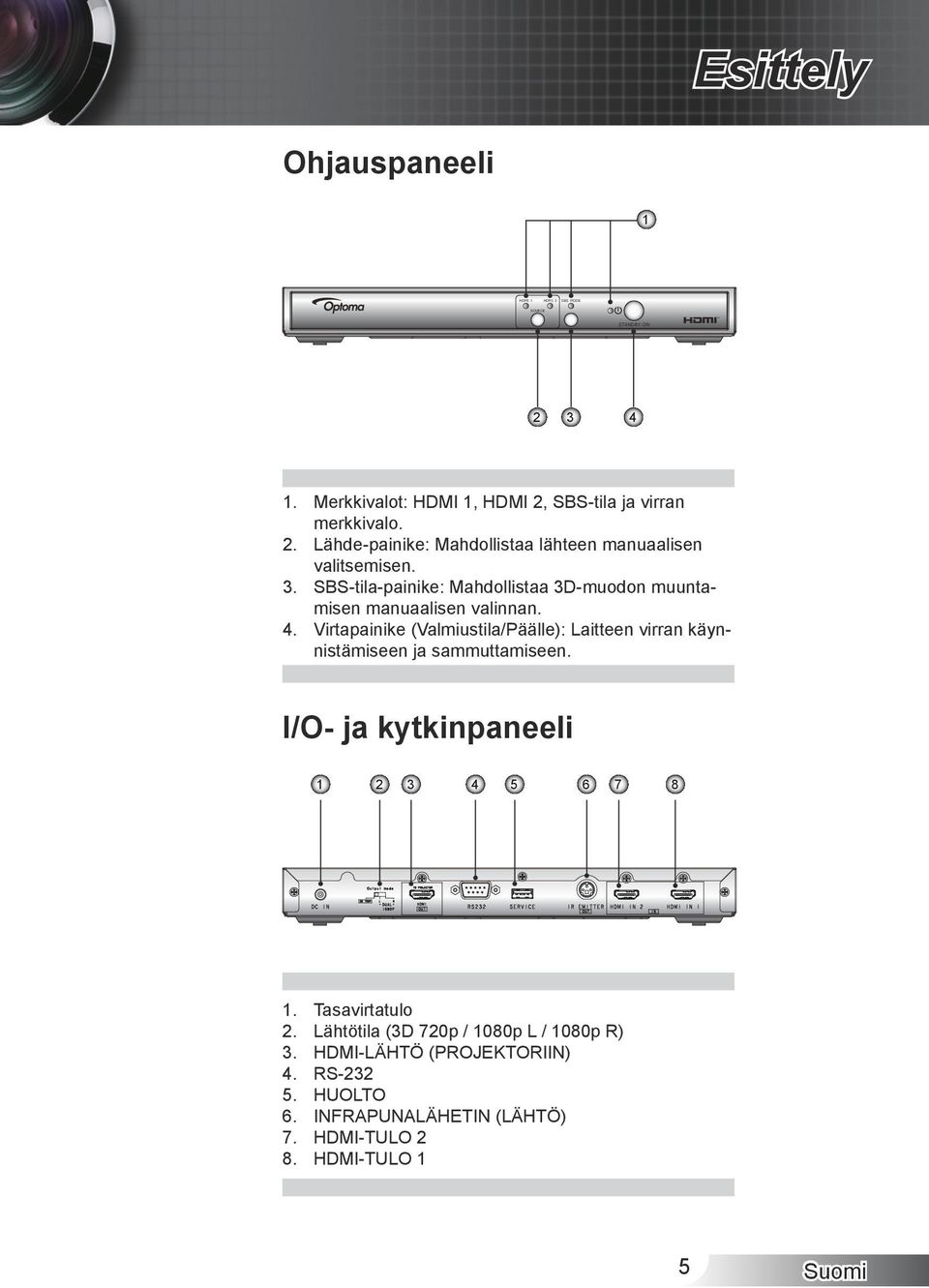

5 HDMI 1 HDMI 2 SOURCE SBS MODE Esittely Ohjauspaneeli 1 STANDBY/ON Merkkit: HDMI 1, HDMI 2, SBS-tila ja virran merkki. Lähde-painike: Mahdollistaa lähteen manuaalisen valitsemisen. SBS-tila-painike: Mahdollistaa 3D-muodon muuntamisen manuaalisen valinnan. Virtapainike (Valmiustila/Päälle): Laitteen virran käynnistämiseen ja sammuttamiseen. I/O- ja kytkinpaneeli Tasavirtatulo Lähtötila (3D 720p / 1080p L / 1080p R) HDMI-LÄHTÖ (PROJEKTORIIN) RS-232 HUOLTO INFRAPUNALÄHETIN (LÄHTÖ) HDMI-TULO 2 HDMI-TULO 1 5

6 Esittely Merkkit Virran merkki on kaksivärinen (vihreä ja punainen). SBS-tilan merkki on vihreä, kun tämä toiminto on valittu. HDMI 1:n merkki on vihreä, kun tämä tulolähde on valittu ja tunnistettu. HDMI 2:n merkki on vihreä, kun tämä tulolähde on valittu ja tunnistettu. Valmiustila (Virtajohto) Virta päällä Viesti Virta päällä ja HDMI 1 on valittu, mutta lähdettä haetaan Virta päällä ja HDMI 2 on valittu, mutta lähdettä haetaan Virran merkki (Punainen) Virran merkki (Vihreä) SBS-tila (Vihreä) HDMI 1 (Vihreä) HDMI 2 (Vihreä) Vilkkuu 0,5 s pois 0,5 s päällä Vilkkuu 0,5 s pois 0,5 s päällä Virta päällä ja HDMI 1 on valittu ja lähde on löytynyt Virta päällä ja HDMI 2 on valittu ja lähde on löytynyt Virta päällä ja HDMI 1 on löytynyt ja SBS-tila on Off ( päältä) Virta päällä ja HDMI 2 on löytynyt ja SBS-tila on Off ( päältä) Virta päällä ja HDMI 1 on löytynyt ja SBS-tila on On (Päällä) Virta päällä ja HDMI 2 on löytynyt ja SBS-tila on On (Päällä) 6

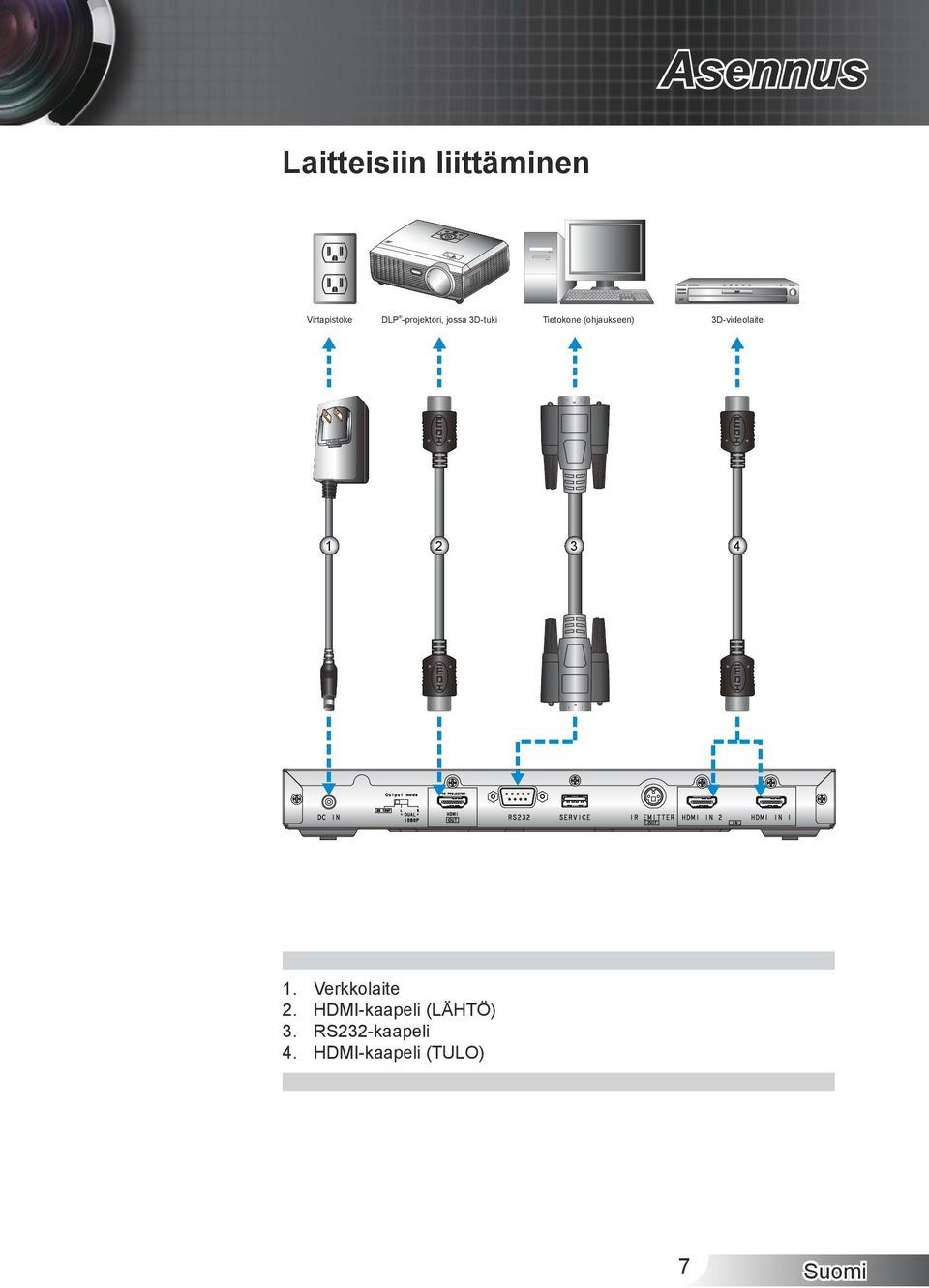

7 Asennus Laitteisiin liittäminen Virtapistoke DLP -projektori, jossa 3D-tuki Tietokone (ohjaukseen) 3D-videolaite Verkkolaite HDMI-kaapeli (LÄHTÖ) RS232-kaapeli HDMI-kaapeli (TULO) 7

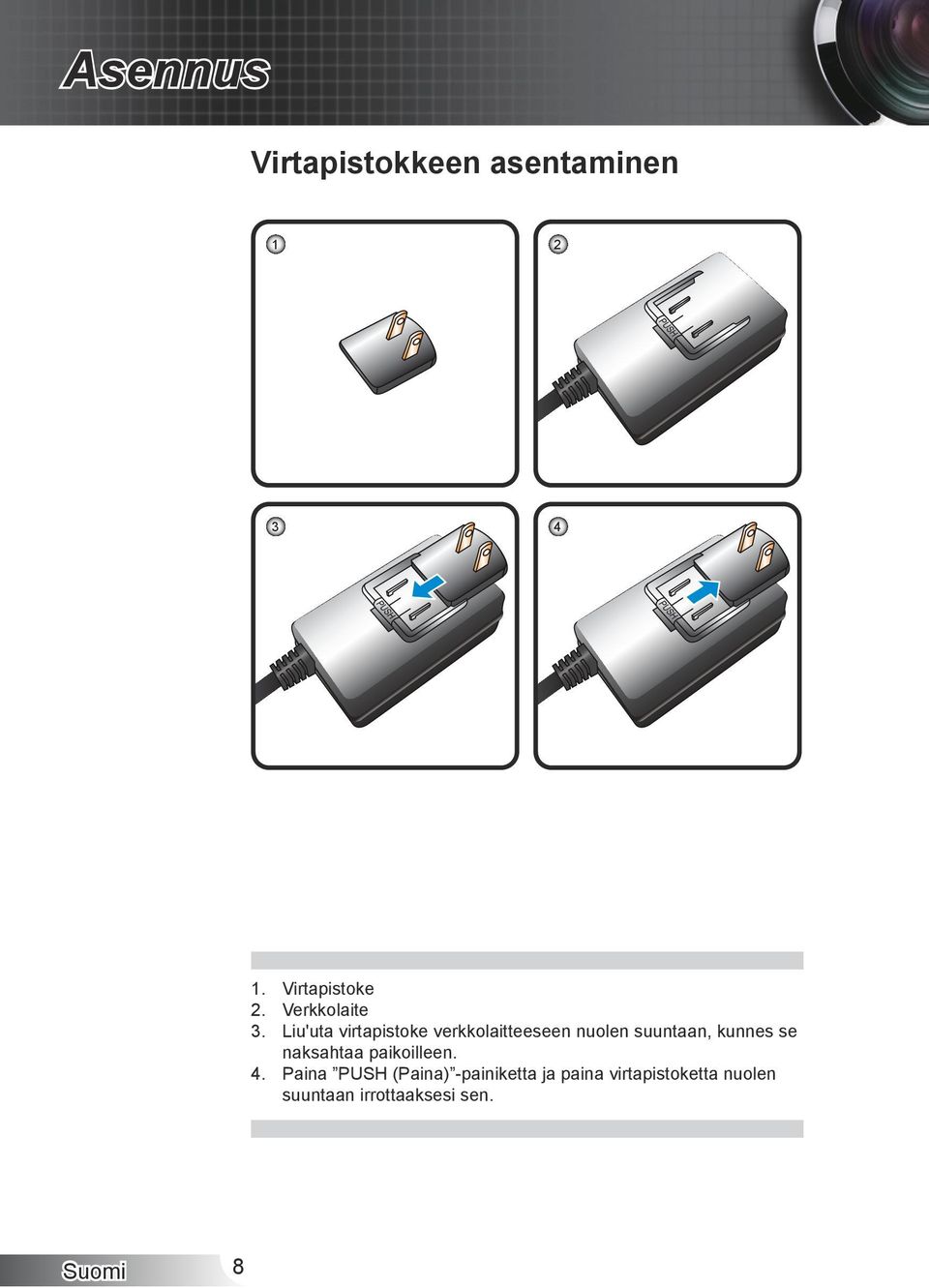

8 Asennus Virtapistokkeen asentaminen Virtapistoke Verkkolaite Liu'uta virtapistoke verkkolaitteeseen nuolen suuntaan, kunnes se naksahtaa paikoilleen. Paina PUSH (Paina) -painiketta ja paina virtapistoketta nuolen suuntaan irrottaaksesi sen. 8

9 Käyttäjän ohjaimet 3D-projektorin verkkolaitteen käyttö NOTE 3Dvideolähdelaitteeseen on kytkettävä virta ennen 3D-projektorin verkkolaitetta. NOTE Jos tulovideo on normaali 2D, paina SBS-tilaksi Off (). Jos SBS-tila on aktiivinen, 2Dvideosisältö ei näy oikein. Kun olet liittänyt laitteet toisiinsa HDMI-kaapeleilla kuten kaaviossa, voit aloittaa laitteen käytön. Kytke 3D-videolähde, 3D-projektorin verkkolaite ja 3D-projektori päälle.(*) PlayStation 3 -pelit Varmista, että olet päivittänyt konsoliin PlayStation 3:n uusimman ohjelmistoversion. Siirry kohtaan Settings menu (Asetukset-valikko) -> Display settings (Näytä asetukset) -> Video output (Videolähtö) -> HDMI. Valitse Automatic (Automaattinen) ja toimi näytön ohjeiden mukaisesti. Aseta 3D-peli sisään. Vaihtoehtoisesti voi ladata pelejä (ja 3D-päivityksiä) PlayStation -verkon kautta. Käynnistä peli. Valitse pelin sisäisessä valikossa Play in 3D (Pelaa 3D-tilassa). 3D Blu-ray -soitin Varmista, että soittimesi tukee 3D Blu-ray -levyä, ja että 3D-lähtö on käytössä. Aseta 3D Blu-ray -levy soittimeen ja paina Play (Toista). 3D TV (esim. SKY 3D) Ota yhteys TV-palveluntarjoajaan ottaaksesi käyttöön 3D-kanavia kanavapaketissasi. Kun ne on otettu käyttöön, vaihda 3D-kanavalle. - Sinun pitäisi nähdä rinnakkain kaksi kuvaa. Paina SBS Mode (SBS-tila) -painiketta 3D-projektorisovittimen edessä.(*) 3D-laite (esim. 3D DV/DC) 2D 1080i side-by-side -signaalilähdöllä Liitä 3D-laite ja liitä 3D-sisältölähtö, jossa on 2D side-by-side -lähtö, 3D-projektorisovittimeen. - Sinun pitäisi nähdä rinnakkain kaksi kuvaa. Paina SBS Mode (SBS-tila) -painiketta 3D-projektorisovittimen edessä. Kun näet 3D näytön oikeassa yläkulmassa, ota projektorin 3D-tila käyttöön, käynnistä 3D-lasit ja aseta ne silmillesi. Jos on tarpeen, käytä projektorin 3D-synkronoinnin kääntövalintaa 3Dkokemuksen optimoimiseksi. Valinta sijaitsee projektorin kuvaruutuvalikon Display (Näyttö) -osassa. Optoman suorittamien testien mukaan 3D-projektorisovitin on yhteensopiva joidenkin muuntyyppisten laitteiden kanssa, jotka on julkaistu ennen kyseistä päivämäärää, esim. PlayStation 3, 3D Blu-ray, 3D TV -lähdelaite, johon on yhdistetty 3D-teknologia. Yhteensopivuus muiden valmistajien DLP-näyttölaitteiden kanssa (katso tiedot Optoman web-sivustolta) on testattu lokakuussa Johtuen tuotteen elinkaaren aikana tapahtuvista laitteisto- ja ohjelmistoversioiden variaatioista Optoma ei voi taata yhteensopivuutta muiden valmistajien toimittamien mallien ja lähdelaitteiden kanssa. Kaikkia muita tässä käytettäviä tuotenimiä, yritysnimiä ja kauppanimiä käytetään ainoastaan yksilöintitarkoituksessa ja ne voivat olla niiden omistajien tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Kaikki kuvat ovat simuloituja. 9

10 HDMI 1 HDMI 2 SOURCE SBS MODE STANDBY/ON Käyttäjän ohjaimet 3D-lähetys 3D.Blu-ray.-levy 3D-konsolipelit SKY+HD,.kaapeli/satelliittiboksi 3D.Blu-ray.-soitin PlayStation.3 3D-projektorisovitin 3D-lasit 3D-DLP -projektori Kaikkia muita tässä käytettäviä tuotenimiä, yritysnimiä ja kauppanimiä käytetään ainoastaan yksilöintitarkoituksessa ja ne voivat olla niiden omistajien tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Kaikki kuvat ovat simuloituja. 0

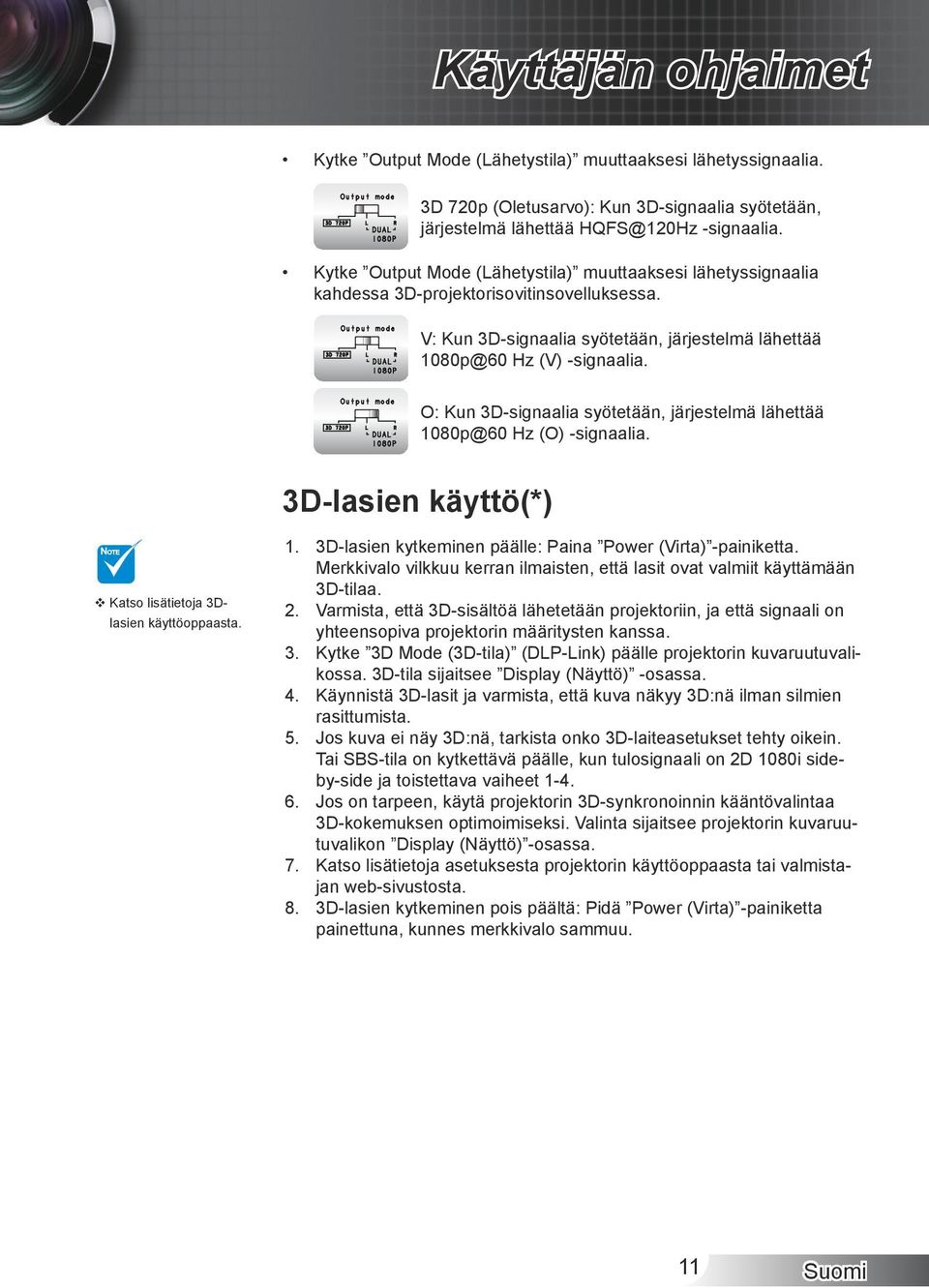

11 Käyttäjän ohjaimet Kytke Output Mode (Lähetystila) muuttaaksesi lähetyssignaalia. 3D 720p (Oletusarvo): Kun 3D-signaalia syötetään, järjestelmä lähettää -signaalia. Kytke Output Mode (Lähetystila) muuttaaksesi lähetyssignaalia kahdessa 3D-projektorisovitinsovelluksessa. V: Kun 3D-signaalia syötetään, järjestelmä lähettää Hz (V) -signaalia. O: Kun 3D-signaalia syötetään, järjestelmä lähettää Hz (O) -signaalia. 3D-lasien käyttö(*) NOTE Katso lisätietoja 3Dlasien käyttöoppaasta D-lasien kytkeminen päälle: Paina Power (Virta) -painiketta. Merkki vilkkuu kerran ilmaisten, että lasit ovat valmiit käyttämään 3D-tilaa. Varmista, että 3D-sisältöä lähetetään projektoriin, ja että signaali on yhteensopiva projektorin määritysten kanssa. Kytke 3D Mode (3D-tila) (DLP-Link) päälle projektorin kuvaruutuvalikossa. 3D-tila sijaitsee Display (Näyttö) -osassa. Käynnistä 3D-lasit ja varmista, että kuva näkyy 3D:nä ilman silmien rasittumista. Jos kuva ei näy 3D:nä, tarkista onko 3D-laiteasetukset tehty oikein. Tai SBS-tila on kytkettävä päälle, kun tulosignaali on 2D 1080i sideby-side ja toistettava vaiheet 1-4. Jos on tarpeen, käytä projektorin 3D-synkronoinnin kääntövalintaa 3D-kokemuksen optimoimiseksi. Valinta sijaitsee projektorin kuvaruutuvalikon Display (Näyttö) -osassa. Katso lisätietoja asetuksesta projektorin käyttöoppaasta tai valmistajan web-sivustosta. 3D-lasien kytkeminen pois päältä: Pidä Power (Virta) -painiketta painettuna, kunnes merkki sammuu. 11

12 Liitteet Vianetsintä Ruudulle ei ilmesty kuvaa. Varmista, että kaikki kaapelit ja virtakytkökset on liitetty kunnolla Asennus -osiossa kuvatulla tavalla. Tarkista, että liittimien nastat eivät ole katkenneita tai vääntyneitä. Varmista, että kaikkien laitteiden virta on kytketty päälle. Epäselvä kaksoiskuva. Paina SBS Mode (SBS-tila) painike Off () -tilaan välttääksesi normaalin 2D-kuvan muuttumisen epäselväksi kaksoiskuvaksi. Kaksi kuvaa, side-by-side (rinnakkain) -muoto. Paina SBS Mode (SBS-tila) painike On (Päälle) -tilaan tulosignaalille, joka on muotoa HDMI 1.3 2D 1080i side-by-side. Pseudo-3D-kuva tai epämukava syvyyskenttä kuvan sisällä. Käytä projektorin 3D Sync. Invert (3D-synkronoinnin kääntö) -valintaa. Kuva ei näy 3D:nä. Tarkista onko 3D-lasien akku lopussa. Tarkista onko 3D-lasit kytketty päälle. Tarkista onko projektorin 3D-tila (DLP-Link) kytketty päälle. 3Dtila sijaitsee kuvaruutuvalikon Display (Näyttö) -osassa. Tarkista onko 3D-projektorisovittimen Output Mode (Lähetystila) kytketty tilaan 3D 720p. Kun tulosignaali on HDMI 1.3 2D (1080i side-by-side -puoli), kytke SBS Mode (SBS-tila) 3D-projektorisovittimessa päälle. 3D-lasini eivät toimi. Vaihda akku, jos se on lopussa. Kohdista 3D-lasit kohti projektorin etuosaa. Varmista, että projektorin ja lasien välinen suora etäisyys on alle 6 metriä. 3D-lasien merkki vilkkuu jatkuvasti. Akku on lopussa. Vaihda se uuteen. 12

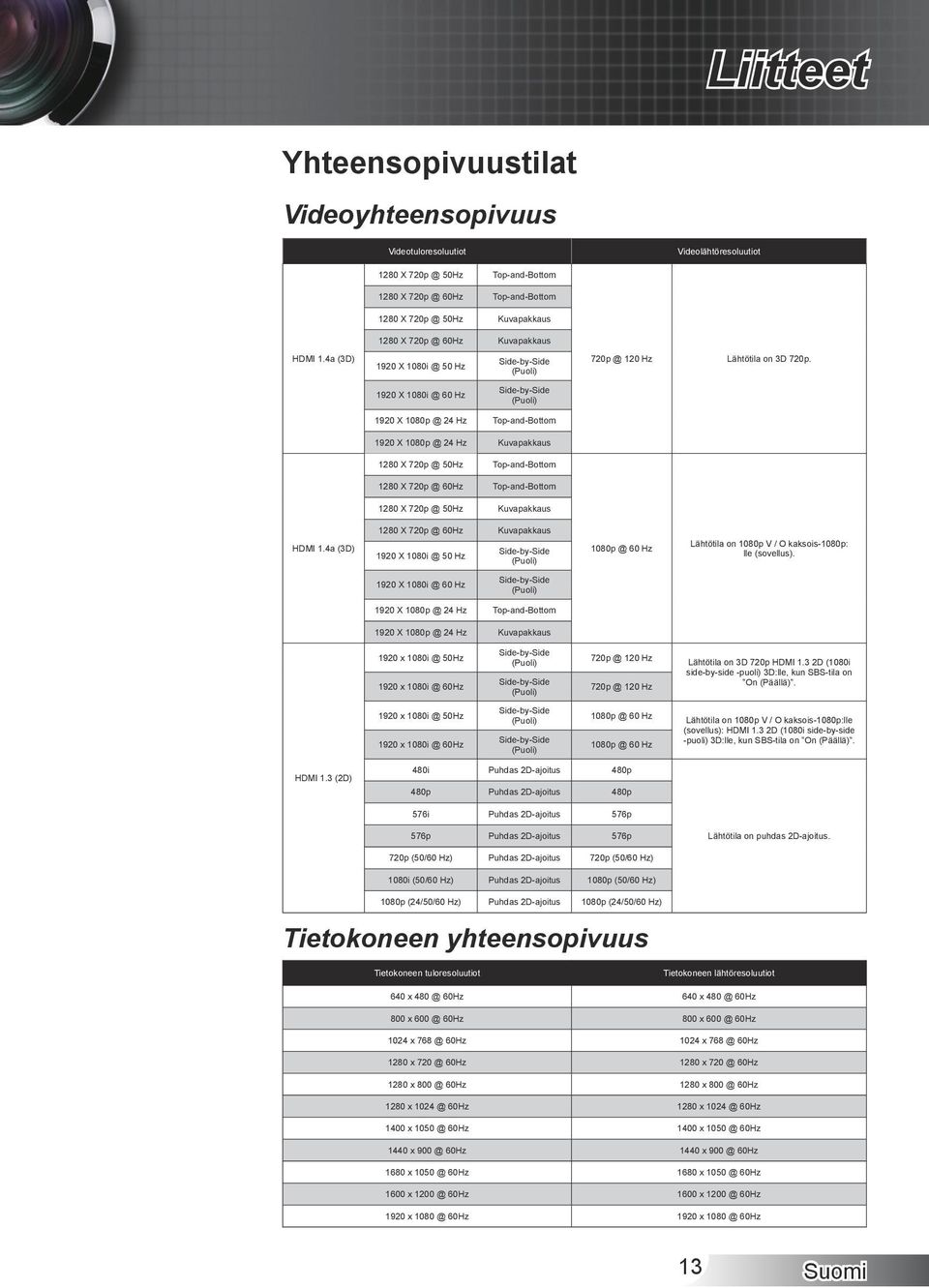

13 Liitteet Yhteensopivuustilat Videoyhteensopivuus Videotuloresoluutiot Videolähtöresoluutiot 1280 X 50Hz Top-and-Bottom 1280 X 60Hz Top-and-Bottom 1280 X 50Hz Kuvapakkaus 1280 X 60Hz Kuvapakkaus HDMI 1.4a (3D) 1920 X 50 Hz Side-by-Side (Puoli) 120 Hz Lähtötila on 3D 720p X 60 Hz Side-by-Side (Puoli) 1920 X 24 Hz Top-and-Bottom 1920 X 24 Hz Kuvapakkaus 1280 X 50Hz Top-and-Bottom 1280 X 60Hz Top-and-Bottom 1280 X 50Hz Kuvapakkaus 1280 X 60Hz Kuvapakkaus HDMI 1.4a (3D) 1920 X 50 Hz Side-by-Side (Puoli) 60 Hz Lähtötila on 1080p V / O kaksois-1080p: lle (sovellus) X 60 Hz Side-by-Side (Puoli) 1920 X 24 Hz Top-and-Bottom 1920 X 24 Hz Kuvapakkaus 1920 x 50Hz 1920 x 60Hz Side-by-Side (Puoli) Side-by-Side (Puoli) 120 Hz 120 Hz Lähtötila on 3D 720p HDMI 1.3 2D (1080i side-by-side -puoli) 3D:lle, kun SBS-tila on On (Päällä) x 50Hz 1920 x 60Hz Side-by-Side (Puoli) Side-by-Side (Puoli) 60 Hz 60 Hz Lähtötila on 1080p V / O kaksois-1080p:lle (sovellus): HDMI 1.3 2D (1080i side-by-side -puoli) 3D:lle, kun SBS-tila on On (Päällä). HDMI 1.3 (2D) 480i Puhdas 2D-ajoitus 480p 480p Puhdas 2D-ajoitus 480p 576i Puhdas 2D-ajoitus 576p 576p Puhdas 2D-ajoitus 576p Lähtötila on puhdas 2D-ajoitus. 720p (50/60 Hz) Puhdas 2D-ajoitus 720p (50/60 Hz) 1080i (50/60 Hz) Puhdas 2D-ajoitus 1080p (50/60 Hz) 1080p (24/50/60 Hz) Puhdas 2D-ajoitus 1080p (24/50/60 Hz) Tietokoneen yhteensopivuus Tietokoneen tuloresoluutiot Tietokoneen lähtöresoluutiot 640 x 60Hz 640 x 60Hz 800 x 60Hz 800 x 60Hz 1024 x 60Hz 1024 x 60Hz 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz 1400 x 60Hz 1400 x 60Hz 1440 x 60Hz 1440 x 60Hz 1680 x 60Hz 1680 x 60Hz 1600 x 60Hz 1600 x 60Hz 1920 x 60Hz 1920 x 60Hz 13

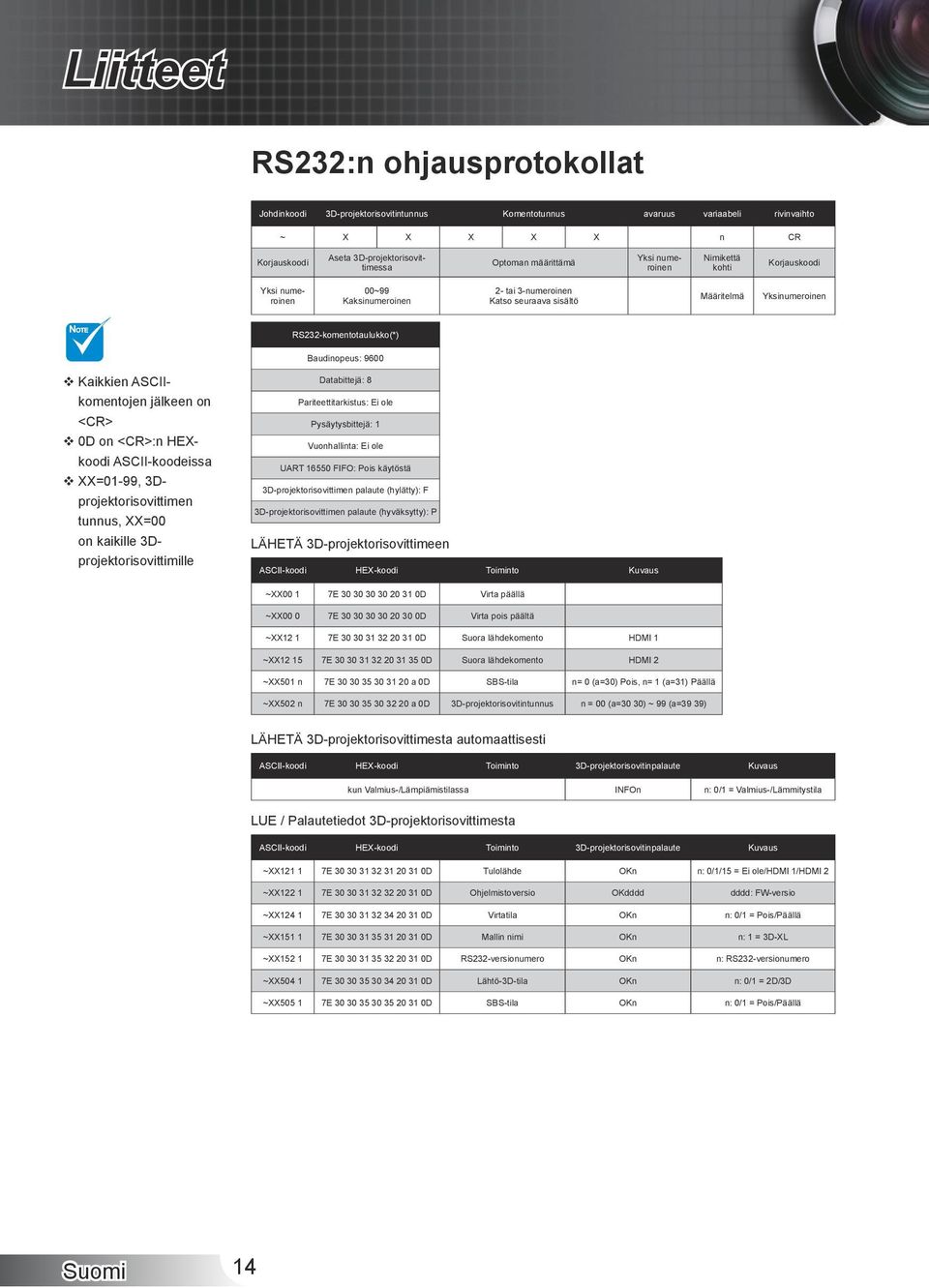

14 Liitteet RS232:n ohjausprotokollat Johdinkoodi 3D-projektorisovitintunnus Komentotunnus avaruus variaabeli rivinvaihto ~ X X X X X n CR Korjauskoodi Aseta 3D-projektorisovittimessa Optoman määrittämä Yksi numeroinen Nimikettä kohti Korjauskoodi Yksi numeroinen 00~99 Kaksinumeroinen 2- tai 3-numeroinen Katso seuraava sisältö Määritelmä Yksinumeroinen NOTE RS232-komentotaulukko(*) Baudinopeus: 9600 Kaikkien ASCIIkomentojen jälkeen on <CR> 0D on <CR>:n HEXkoodi ASCII-koodeissa XX=01-99, 3Dprojektorisovittimen tunnus, XX=00 on kaikille 3Dprojektorisovittimille Databittejä: 8 Pariteettitarkistus: Ei ole Pysäytysbittejä: 1 Vuonhallinta: Ei ole UART FIFO: käytöstä 3D-projektorisovittimen palaute (hylätty): F 3D-projektorisovittimen palaute (hyväksytty): P LÄHETÄ 3D-projektorisovittimeen ASCII-koodi HEX-koodi Toiminto Kuvaus ~XX00 1 7E D Virta päällä ~XX00 0 7E D Virta pois päältä ~XX12 1 7E D Suora lähdekomento HDMI 1 ~XX E D Suora lähdekomento HDMI 2 ~XX501 n 7E a 0D SBS-tila n= 0 (a=30), n= 1 (a=31) Päällä ~XX502 n 7E a 0D 3D-projektorisovitintunnus n = 00 (a=30 30) ~ 99 (a=39 39) LÄHETÄ 3D-projektorisovittimesta automaattisesti ASCII-koodi HEX-koodi Toiminto 3D-projektorisovitinpalaute Kuvaus kun Valmius-/Lämpiämistilassa INFOn n: 0/1 = Valmius-/Lämmitystila LUE / Palautetiedot 3D-projektorisovittimesta ASCII-koodi HEX-koodi Toiminto 3D-projektorisovitinpalaute Kuvaus ~XX E D Tulolähde OKn n: 0/1/15 = Ei ole/hdmi 1/HDMI 2 ~XX E D Ohjelmistoversio OKdddd dddd: FW-versio ~XX E D Virtatila OKn n: 0/1 = /Päällä ~XX E D Mallin nimi OKn n: 1 = 3D-XL ~XX E D RS232-versionumero OKn n: RS232-versionumero ~XX E D Lähtö-3D-tila OKn n: 0/1 = 2D/3D ~XX E D SBS-tila OKn n: 0/1 = /Päällä 14

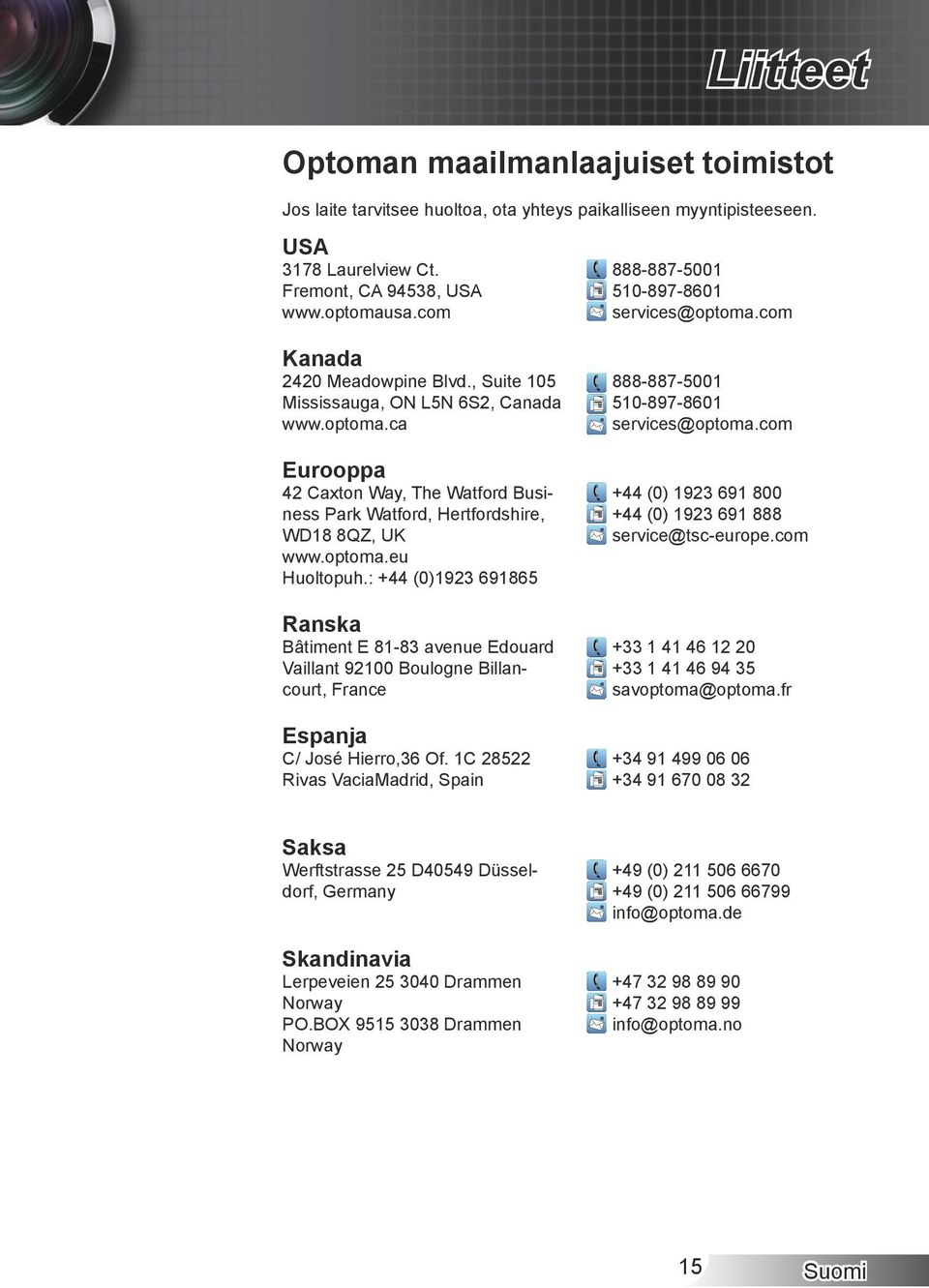

15 5 Liitteet Optoman.maailmanlaajuiset.toimistot USA 378.Laurelview.Ct. Fremont,.CA.94538,.USA Kanada 2420.Meadowpine.Blvd.,.Suite.05 Mississauga,.ON.L5N.6S2,.Canada Eurooppa 42.Caxton.Way,.The.Watford.Business.Park.Watford,.Hertfordshire,. WD8.8QZ,.UK Huoltopuh.:.+44.(0) Ranska Bâtiment.E.8-83.avenue.Edouard. Vaillant.9200.Boulogne.Billancourt,.France Espanja C/.José.Hierro,36.Of..C Rivas.VaciaMadrid,.Spain Saksa Werftstrasse.25.D40549.Düsseldorf,.Germany Skandinavia Lerpeveien Drammen. Norway PO.BOX Drammen. Norway Jos.laite.tarvitsee.huoltoa,.ota.yhteys.paikalliseen.myyntipisteeseen (0) (0) (0) (0)

16 Liitteet Latinalainen.Amerikka 378.Laurelview.Ct. Fremont,.CA.94538,.USA Korea WOOMI.TECH.CO.,LTD. 4F,Minu.Bldg.33-4,.Kangnam-Ku,. seoul,35-85,.korea Japani 東 京 都 足 立 区 綾 瀬 株 式 会 社 オーエスエム Taiwan 5F.,.No..08,.Minchiuan.Rd..Shindian.City,.Taipei.Taiwan.23,.R.O.C. asia.optoma.com Hongkong Unit.A,.27/F.Dragon.Centre,.79. Wing.Hong.Street,.Cheung.Sha. Wan,.Kowloon,.Hong.Kong Kiina 5F,.No..205,.Kaixuan.Rd.,.Changning.District.Shanghai, ,. China

17 Liitteet Hyväksyntä- ja turvallisuusilmoitukset Tässä liitteessä on luettelo projektorin yleisistä huomautuksista. FCC-ilmoitus Tämä laite on testattu, ja sen on todettu luokan B digitaalisia laitteita koskevien rajoitusten FCC:n sääntökohdan 15 mukaiseksi. Nämä raja-arvot on tarkoitettu turvaamaan riittävä häiriösuojaus asutussa ympäristössä. Tämä laite tuottaa ja käyttää radioaaltoja ja saattaa säteillä niitä ympäristöönsä. Jos laitetta ei asenneta tai käytetä ohjeiden mukaan, se voi aiheuttaa häiriöitä radioliikenteelle. Kuitenkaan mitään takuita ei ole sille, ettei laite aiheuttaisi häiriöitä radion tai television vastaanottamiseen. Jos tämä laite häiritsee radio- tai televisiovastaanottoa, minkä voi todeta sulkemalla laitteen ja käynnistämällä sen uudelleen, tilannetta voi yrittää korjata seuraavilla toimenpiteillä: Suuntaa vastaanottoantenni uudelleen. Siirrä laite kauemmas radio- tai televisiovastaanottimesta. Kytke laite pistorasiaan, joka kuuluu eri jakopiiriin kuin pistorasia, johon radio tai televisio on kytketty. Kysy neuvoa laitteen myyjältä tai kokeneelta radio- tai tv-asentajalta. Huomautus: Suojatut kaapelit Kaikki liitännät muihin tietokonelaitteisiin on tehtävä suojatuilla kaapeleilla, jotta säilytetään FCC-säädöstenmukaisuus. Huomio Sellaisten muutosten tai mukautusten tekeminen, joita valmistaja ei ole nimenomaisesti hyväksynyt, voi mitätöidä FCC:n myöntämän käyttäjän valtuutuksen käyttää tätä laitetta. Käyttöehdot Tämä laite noudattaa FCC-säännösten osaa 15. Käytölle on kaksi seuraavaa ehtoa:. 2. Tämä laite ei saa aiheuttaa haitallista häiriötä, ja Tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan luettuna häiriö, joka saattaa aiheuttaa epätoivottavaa toimintaa. Huomautus: Käyttö Kanadassa Tämä luokan B digitaalinen laite on Kanadan ICES-003-säädöksen mukainen. Remarque à l intention des utilisateurs canadiens Cet appareil numerique de la classe B est conforme a la norme NMB-003 du Canada. 17

18 Liitteet Vaatimustenmukaisuusvakuutus EU-maissa EMC-direktiivi 2004/108/EY (lisäyksineen) Matalajännitedirektiivi 2006/95/EY R & TTE -direktiivi 1999/5/EY (jos tuotteessa on RF-toiminto) Hävitysohjeet Älä hävitä tätä elektronista laitetta heittämällä sitä roskiin. Minimoidaksesi saastumisen ja varmistaaksesi parhaan mahdollisen ympäristön suojelun, kierrätä laite. 18
