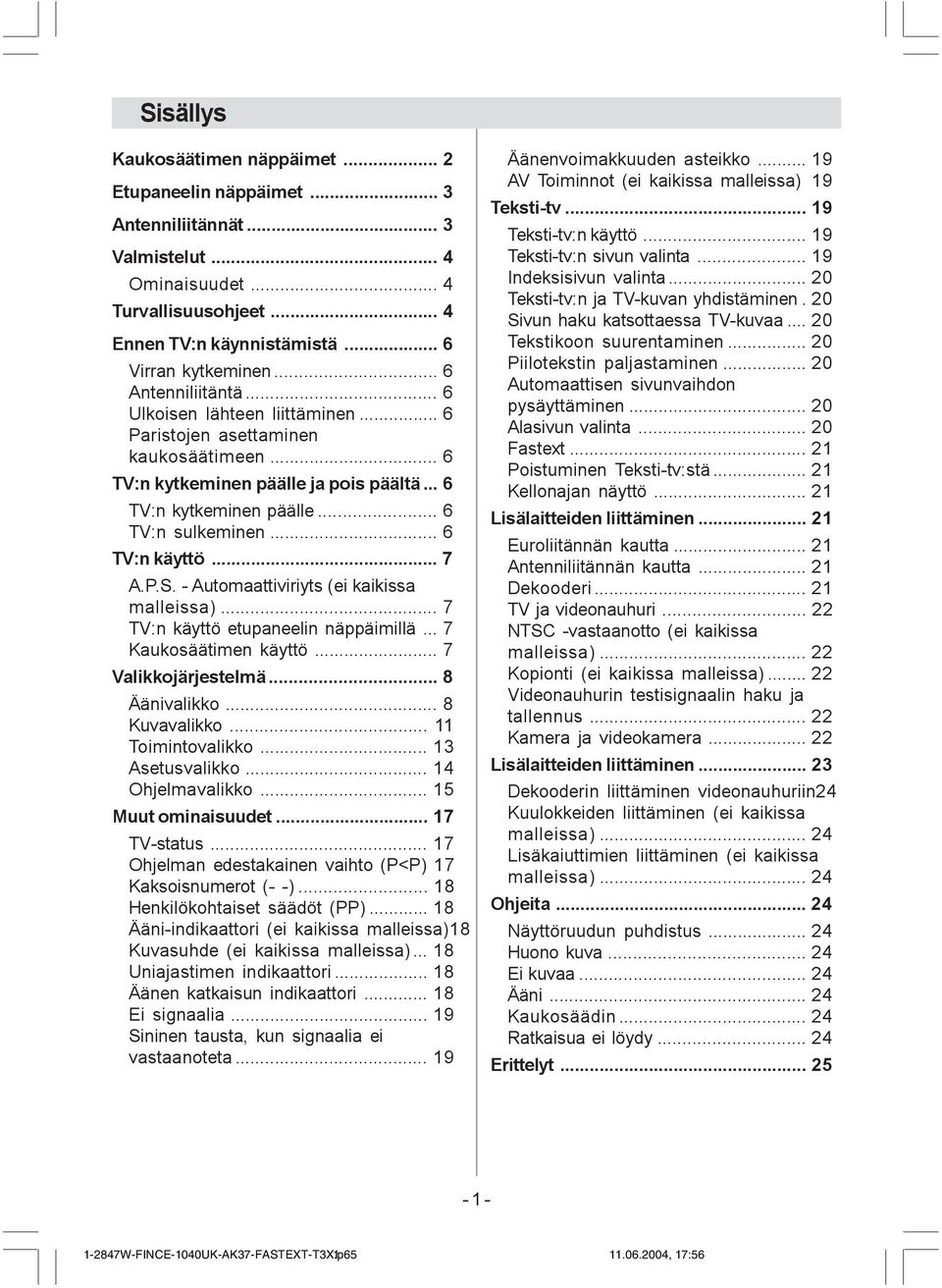

1 Sisällys Kaukosäätimen näppäimet... 2 Etupaneelin näppäimet... 3 Antenniliitännät... 3 Valmistelut... 4 Ominaisuudet... 4 Turvallisuusohjeet... 4 Ennen TV:n käynnistämistä... 6 Virran kytkeminen... 6 Antenniliitäntä... 6 Ulkoisen lähteen liittäminen... 6 Paristojen asettaminen kaukosäätimeen... 6 TV:n kytkeminen päälle ja pois päältä... 6 TV:n kytkeminen päälle... 6 TV:n sulkeminen... 6 TV:n käyttö... 7 A.P.S. - Automaattiviriyts (ei kaikissa malleissa)... 7 TV:n käyttö etupaneelin näppäimillä... 7 Kaukosäätimen käyttö... 7 Valikkojärjestelmä... 8 Äänivalikko... 8 Kuvavalikko Toimintovalikko Asetusvalikko Ohjelmavalikko Muut ominaisuudet TV-status Ohjelman edestakainen vaihto (P<P) 17 Kaksoisnumerot (- -) Henkilökohtaiset säädöt (PP) Ääni-indikaattori (ei kaikissa malleissa)18 Kuvasuhde (ei kaikissa malleissa) Uniajastimen indikaattori Äänen katkaisun indikaattori Ei signaalia Sininen tausta, kun signaalia ei vastaanoteta Äänenvoimakkuuden asteikko AV Toiminnot (ei kaikissa malleissa) 19 Teksti-tv Teksti-tv:n käyttö Teksti-tv:n sivun valinta Indeksisivun valinta Teksti-tv:n ja TV-kuvan yhdistäminen. 20 Sivun haku katsottaessa TV-kuvaa Tekstikoon suurentaminen Piilotekstin paljastaminen Automaattisen sivunvaihdon pysäyttäminen Alasivun valinta Fastext Poistuminen Teksti-tv:stä Kellonajan näyttö Lisälaitteiden liittäminen Euroliitännän kautta Antenniliitännän kautta Dekooderi TV ja videonauhuri NTSC -vastaanotto (ei kaikissa malleissa) Kopionti (ei kaikissa malleissa) Videonauhurin testisignaalin haku ja tallennus Kamera ja videokamera Lisälaitteiden liittäminen Dekooderin liittäminen videonauhuriin24 Kuulokkeiden liittäminen (ei kaikissa malleissa) Lisäkaiuttimien liittäminen (ei kaikissa malleissa) Ohjeita Näyttöruudun puhdistus Huono kuva Ei kuvaa Ääni Kaukosäädin Ratkaisua ei löydy Erittelyt W-FINCE-1040UK-AK37-FASTEXT-T3X.p65 1

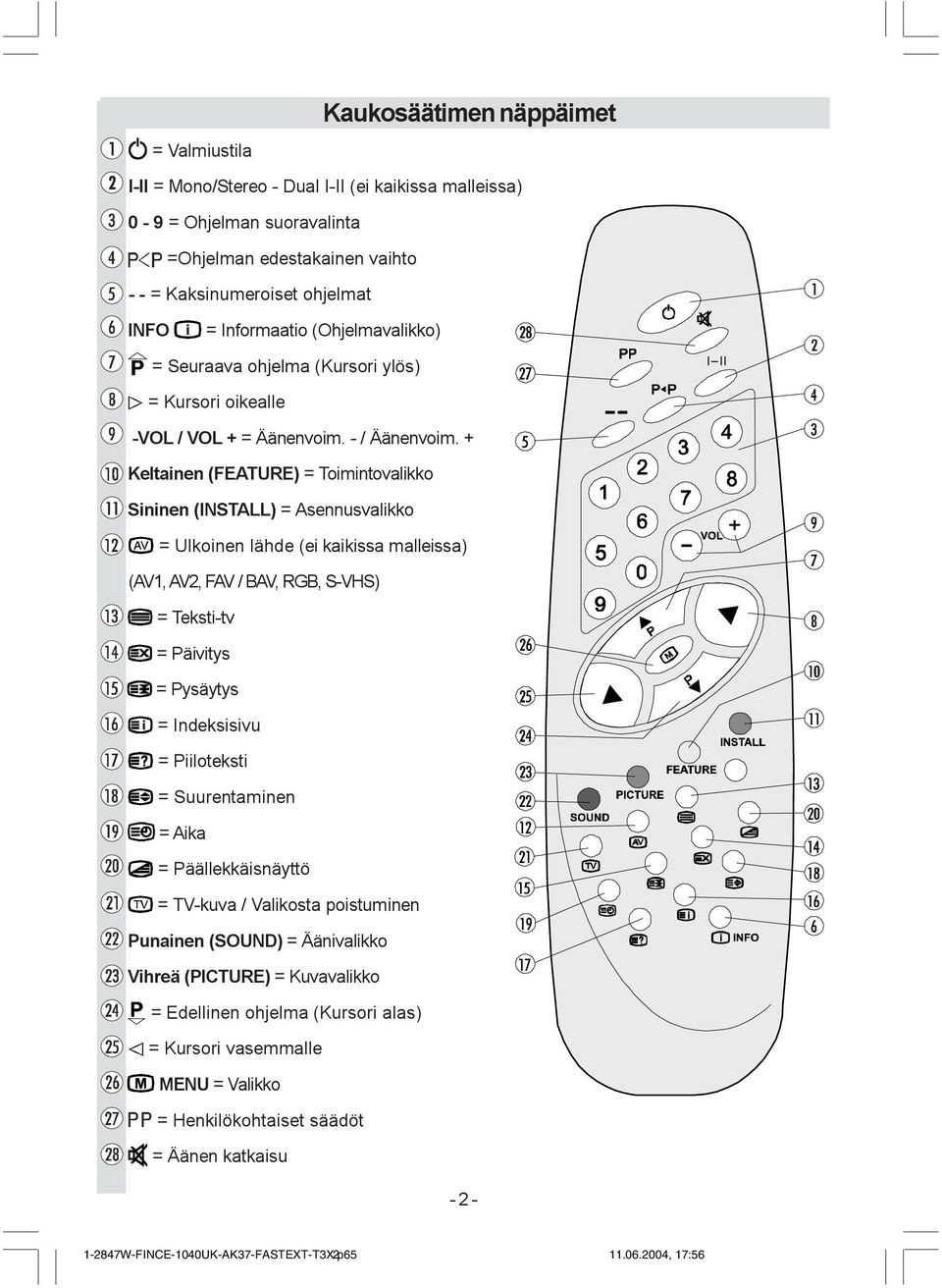

2 = Valmiustila Kaukosäätimen näppäimet I-II = Mono/Stereo - Dual I-II (ei kaikissa malleissa) 0-9 = Ohjelman suoravalinta =Ohjelman edestakainen vaihto - - = Kaksinumeroiset ohjelmat INFO = Informaatio (Ohjelmavalikko) = Seuraava ohjelma (Kursori ylös) = Kursori oikealle -VOL / VOL + = Äänenvoim. - / Äänenvoim. + Keltainen (FEATURE) = Toimintovalikko Sininen (INSTALL) = Asennusvalikko = Ulkoinen lähde (ei kaikissa malleissa) (AV1, AV2, FAV / BAV, RGB, S-VHS) = Teksti-tv = Päivitys = Pysäytys = Indeksisivu = Piiloteksti = Suurentaminen = Aika = Päällekkäisnäyttö = TV-kuva / Valikosta poistuminen Punainen (SOUND) = Äänivalikko Vihreä (PICTURE) = Kuvavalikko = Edellinen ohjelma (Kursori alas) = Kursori vasemmalle MENU = Valikko = Henkilökohtaiset säädöt = Äänen katkaisu W-FINCE-1040UK-AK37-FASTEXT-T3X.p65 2

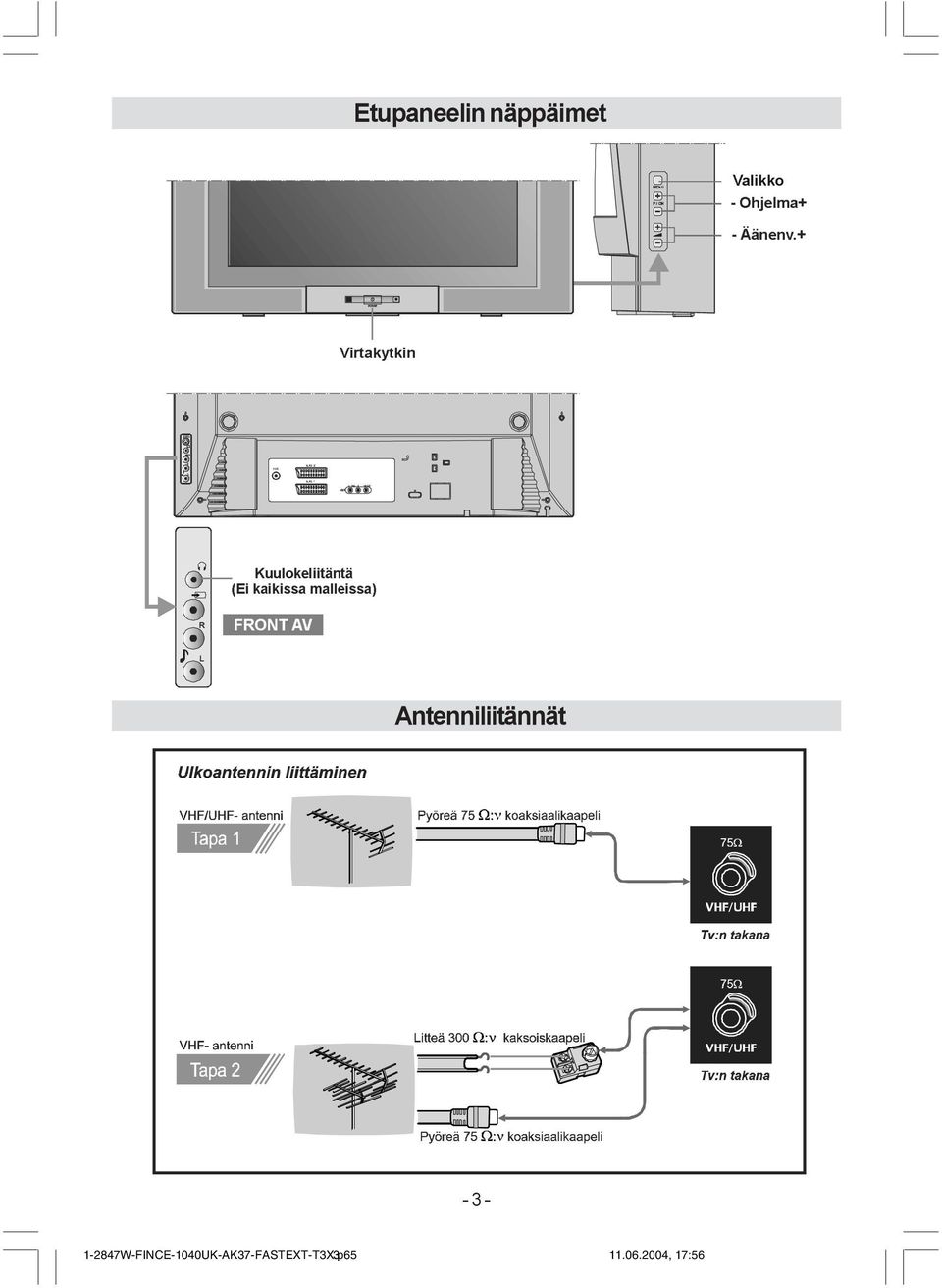

3 / $ (;7Ã (;7Ã,1 287 /ÃÃ$8'ÃÃ 5ÃÃ ÃÃÃÃ Ã9,'(2 Etupaneelin näppäimet ÃÃÃÃÃÃÃÃÃÃÃÃÃ9DOLNNR Ã2KMHOPD ÃÃ ÃblQHQY 9LUWDN\WNLQ 69+6.XXORNHOLLWlQWl (LÃNDLNLVVDÃPDOOHLVVD 5 )5217Ã$9 / Antenniliitännät W-FINCE-1040UK-AK37-FASTEXT-T3X.p65 3

4 Valmistelut Jätä laitteen ympärille vähintään 10 cm tilaa ilmankierrolle. Vaaratilanteiden ja laitteen vioittumisen välttämiseksi älä aseta esineitä laitteen päälle. Käytä laitetta trooppisissa ja/tai kohtuullisissa ilmastoissa. Ominaisuudet Kauko-ohjattava väritelevisio. Voidaan virittää 100 VHF- ja UHF-kanavaa ja kaapelikanavaa. Kaapeli-tv:n käyttövalmius. Helppokäyttöinen valikkojen avulla. TV:ssä on Euroliitin (valinnainen) lisälaitteille (kuten video, videopelit, radiovastaanotin jne.) Joissakin malleissa myös toinen Euroliitin. Valittavissa ovat mono- tai stereoääni systeemit (saksalainen, Nicam tai saksalainen ja Nicam) (ei kaikissa malleissa). Täydellinen Teksti-tv-toiminto (ei kaikissa malleissa). Pikateksti (ei kaikissa malleissa). Korvakuulokeliitäntä (ei kaikissa malleissa). Kanavien suoravalinta (ei kaikissa malleissa). A.P.S. - Automaattiviritys (ei kaikissa malleissa) Ohjelmien nimeäminen. Edestakainen vaihto kahden viimeksi katsotun ohjelman välillä. Automaattinen hienosäätö eteen/taakse. Uniajastin. Automaattinen äänen katkaisu, kun TV ei enää vastaanota lähetyssignaalia. Automaattinen valmiustilaan siirtyminen, kun TV ei vastaanota lähetyssignaalia 5 minuuttiin. WSS (Laajakuva-signaalit). NTSC-vastaanotto (ei kaikissa malleissa) Front tai Back S-VHS saatavissa. (ei kaikissa malleissa) Back AV sisään ja Back AV ulos tai Front AV sisään tai Front AV sisään ja Back AV ulos ovat saatavilla.(ei kaikissa malleissa) Lisäkaiuttimien liitäminen on mahdollista (ei kaikissa malleissa). Turvallisuusohjeet 1. Virtalähde Laitteen saa kytkeä virtalähteeseen, joka on 230V AC, 50 Hz Varmista, että jännite on oikea! 2. Verkkojohto Verkkojohto tulisi sijoittaa siten, ettei sen päältä kuljeta tai ettei se joudu puristuksiin. Tarkasta säännöllisesti johdon kunto, erityisesti johdon molemmat päät. 3. Kosteus ja vesi Älä käytä tätä laitetta kosteassa tai märässä paikassa (vältä kylpyhuonetta, keittiön tiskipöytää ja pesukoneen läheisyyttä). Älä altista laitetta sateelle tai vedelle koska se voi olla vaarallista äläkä aseta nesteitä sisältäviä esineitä sen päälle. Vältä pisaroita tai roiskeita. 4. Puhdistus Irrota verkkolaite pistorasiasta ennen laitteen puhdistamista. Älä käytä puhdistamiseen nesteitä tai aerosolia. Käytä pehmeää ja kuivaa liinaa. 5. Ilmankierto Vastaanottimessa on tuuletusaukkoja takaamassa tarvittavan ilmankierron ja laitteen luotettavan toiminnan. Ylikuumenemisen estämiseksi aukkoja ei saa peittää. 6. Ukkonen Myrsky- ja ukkossäällä sekä lomalle lähdettäessä laitteen verkkolaite on hyvä irrottaa pistorasiasta. 7. Varaosat Varmista, että laitetta huollettaessa käytetään varaosia, jotka ovat valmistajan alkuperäisosia tai vastaavia. Vääränlaiset varaosat saattavat aiheuttaa tulipalon, sähköiskun tai muita vaaroja W-FINCE-1040UK-AK37-FASTEXT-T3X.p65 4

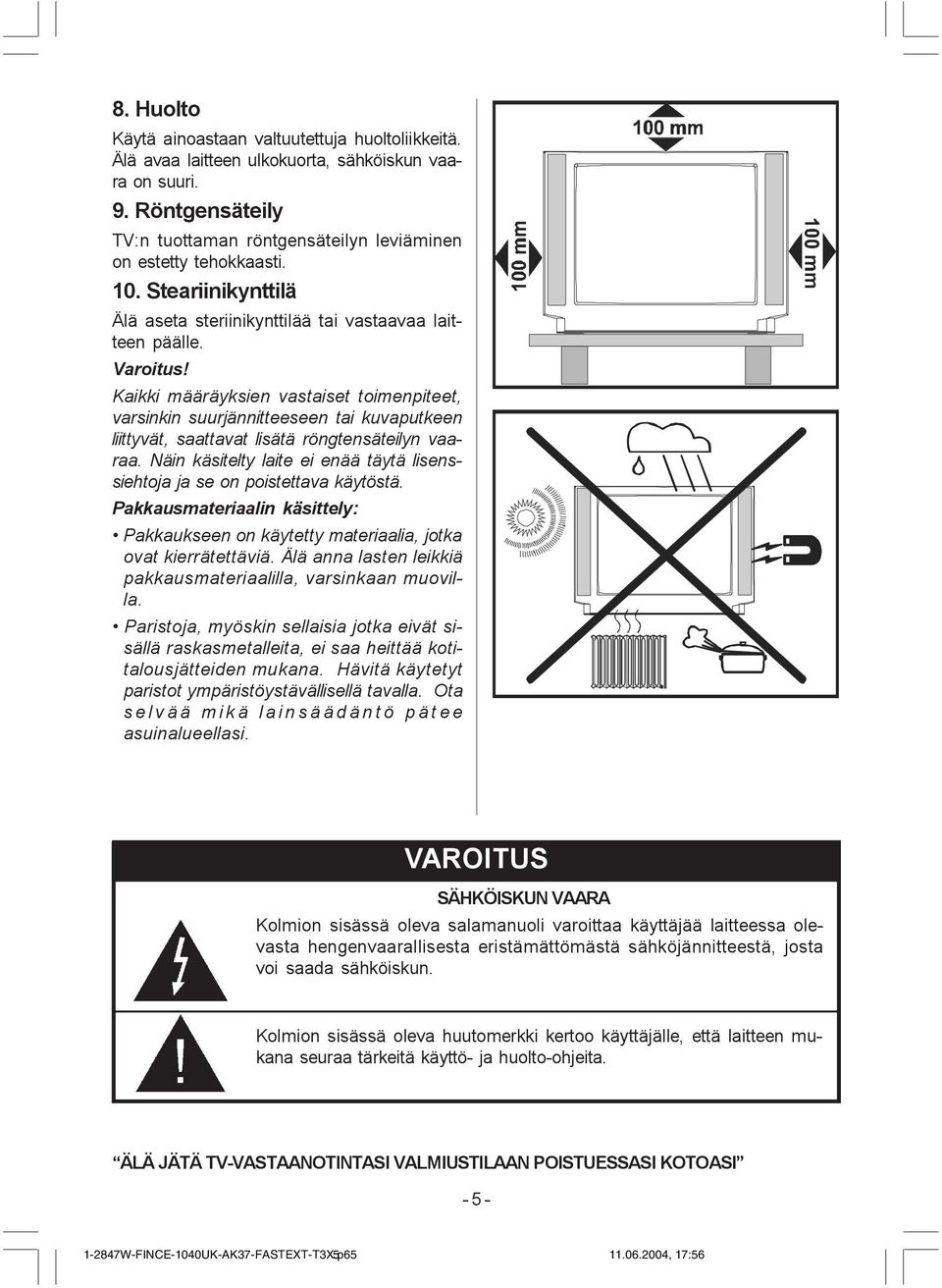

5 8. Huolto Käytä ainoastaan valtuutettuja huoltoliikkeitä. Älä avaa laitteen ulkokuorta, sähköiskun vaara on suuri. 9. Röntgensäteily TV:n tuottaman röntgensäteilyn leviäminen on estetty tehokkaasti. 10. Steariinikynttilä Älä aseta steriinikynttilää tai vastaavaa laitteen päälle. Varoitus! Kaikki määräyksien vastaiset toimenpiteet, varsinkin suurjännitteeseen tai kuvaputkeen liittyvät, saattavat lisätä röngtensäteilyn vaaraa. Näin käsitelty laite ei enää täytä lisenssiehtoja ja se on poistettava käytöstä. Pakkausmateriaalin käsittely: Pakkaukseen on käytetty materiaalia, jotka ovat kierrätettäviä. Älä anna lasten leikkiä pakkausmateriaalilla, varsinkaan muovilla. Paristoja, myöskin sellaisia jotka eivät sisällä raskasmetalleita, ei saa heittää kotitalousjätteiden mukana. Hävitä käytetyt paristot ympäristöystävällisellä tavalla. Ota selvää mikä lainsäädäntö pätee asuinalueellasi. VAROITUS SÄHKÖISKUN VAARA Kolmion sisässä oleva salamanuoli varoittaa käyttäjää laitteessa olevasta hengenvaarallisesta eristämättömästä sähköjännitteestä, josta voi saada sähköiskun. Kolmion sisässä oleva huutomerkki kertoo käyttäjälle, että laitteen mukana seuraa tärkeitä käyttö- ja huolto-ohjeita. ÄLÄ JÄTÄ TV-VASTAANOTINTASI VALMIUSTILAAN POISTUESSASI KOTOASI W-FINCE-1040UK-AK37-FASTEXT-T3X.p65 5

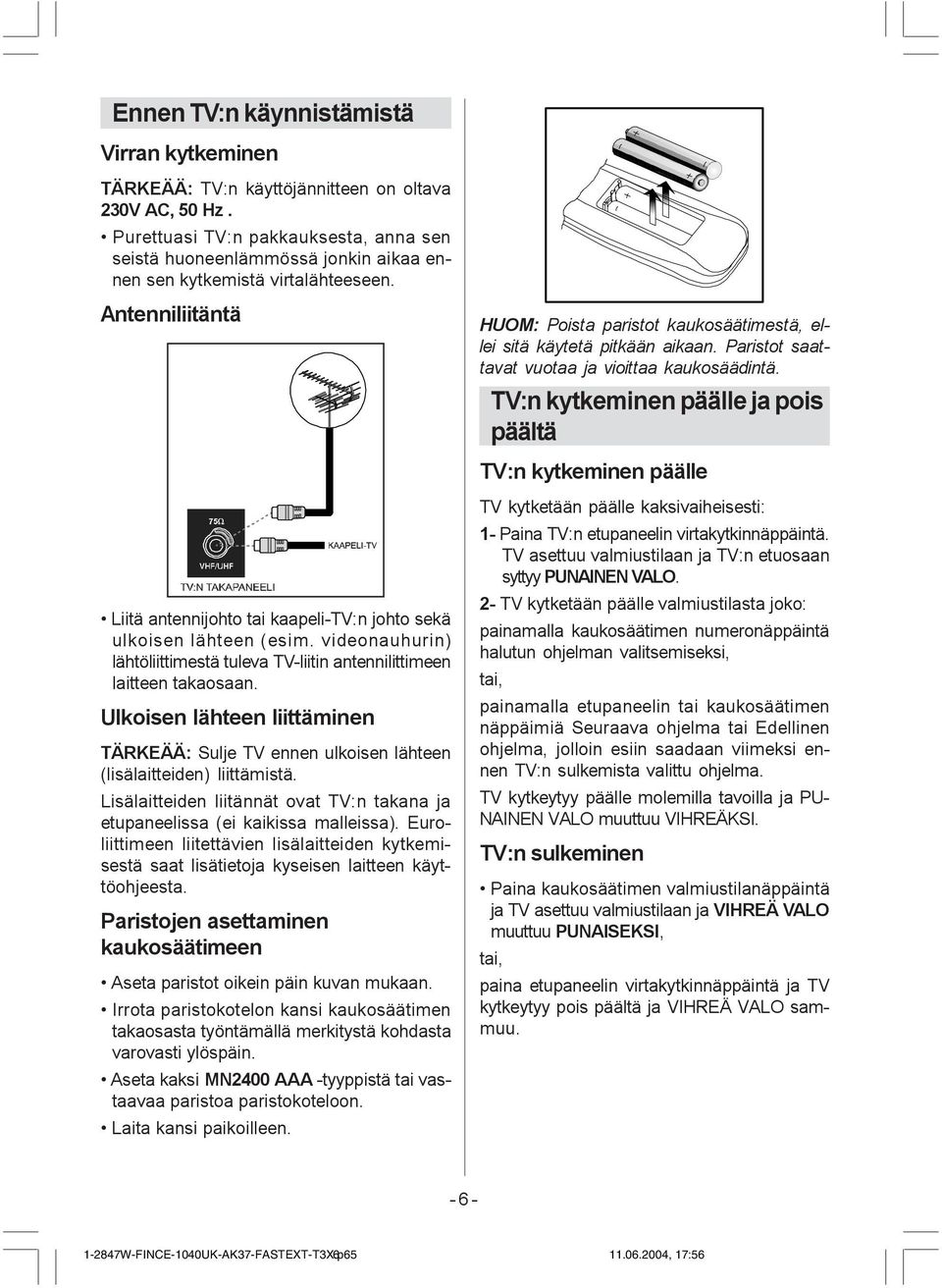

6 Ennen TV:n käynnistämistä Virran kytkeminen TÄRKEÄÄ: TV:n käyttöjännitteen on oltava 230V AC, 50 Hz. Purettuasi TV:n pakkauksesta, anna sen seistä huoneenlämmössä jonkin aikaa ennen sen kytkemistä virtalähteeseen. Antenniliitäntä HUOM: Poista paristot kaukosäätimestä, ellei sitä käytetä pitkään aikaan. Paristot saattavat vuotaa ja vioittaa kaukosäädintä. TV:n kytkeminen päälle ja pois päältä TV:n kytkeminen päälle Liitä antennijohto tai kaapeli-tv:n johto sekä ulkoisen lähteen (esim. videonauhurin) lähtöliittimestä tuleva TV-liitin antennilittimeen laitteen takaosaan. Ulkoisen lähteen liittäminen TÄRKEÄÄ: Sulje TV ennen ulkoisen lähteen (lisälaitteiden) liittämistä. Lisälaitteiden liitännät ovat TV:n takana ja etupaneelissa (ei kaikissa malleissa). Euroliittimeen liitettävien lisälaitteiden kytkemisestä saat lisätietoja kyseisen laitteen käyttöohjeesta. Paristojen asettaminen kaukosäätimeen Aseta paristot oikein päin kuvan mukaan. Irrota paristokotelon kansi kaukosäätimen takaosasta työntämällä merkitystä kohdasta varovasti ylöspäin. Aseta kaksi MN2400 AAA -tyyppistä tai vastaavaa paristoa paristokoteloon. Laita kansi paikoilleen. TV kytketään päälle kaksivaiheisesti: 1- Paina TV:n etupaneelin virtakytkinnäppäintä. TV asettuu valmiustilaan ja TV:n etuosaan syttyy PUNAINEN VALO. 2- TV kytketään päälle valmiustilasta joko: painamalla kaukosäätimen numeronäppäintä halutun ohjelman valitsemiseksi, tai, painamalla etupaneelin tai kaukosäätimen näppäimiä Seuraava ohjelma tai Edellinen ohjelma, jolloin esiin saadaan viimeksi ennen TV:n sulkemista valittu ohjelma. TV kytkeytyy päälle molemilla tavoilla ja PU- NAINEN VALO muuttuu VIHREÄKSI. TV:n sulkeminen Paina kaukosäätimen valmiustilanäppäintä ja TV asettuu valmiustilaan ja VIHREÄ VALO muuttuu PUNAISEKSI, tai, paina etupaneelin virtakytkinnäppäintä ja TV kytkeytyy pois päältä ja VIHREÄ VALO sammuu W-FINCE-1040UK-AK37-FASTEXT-T3X.p65 6

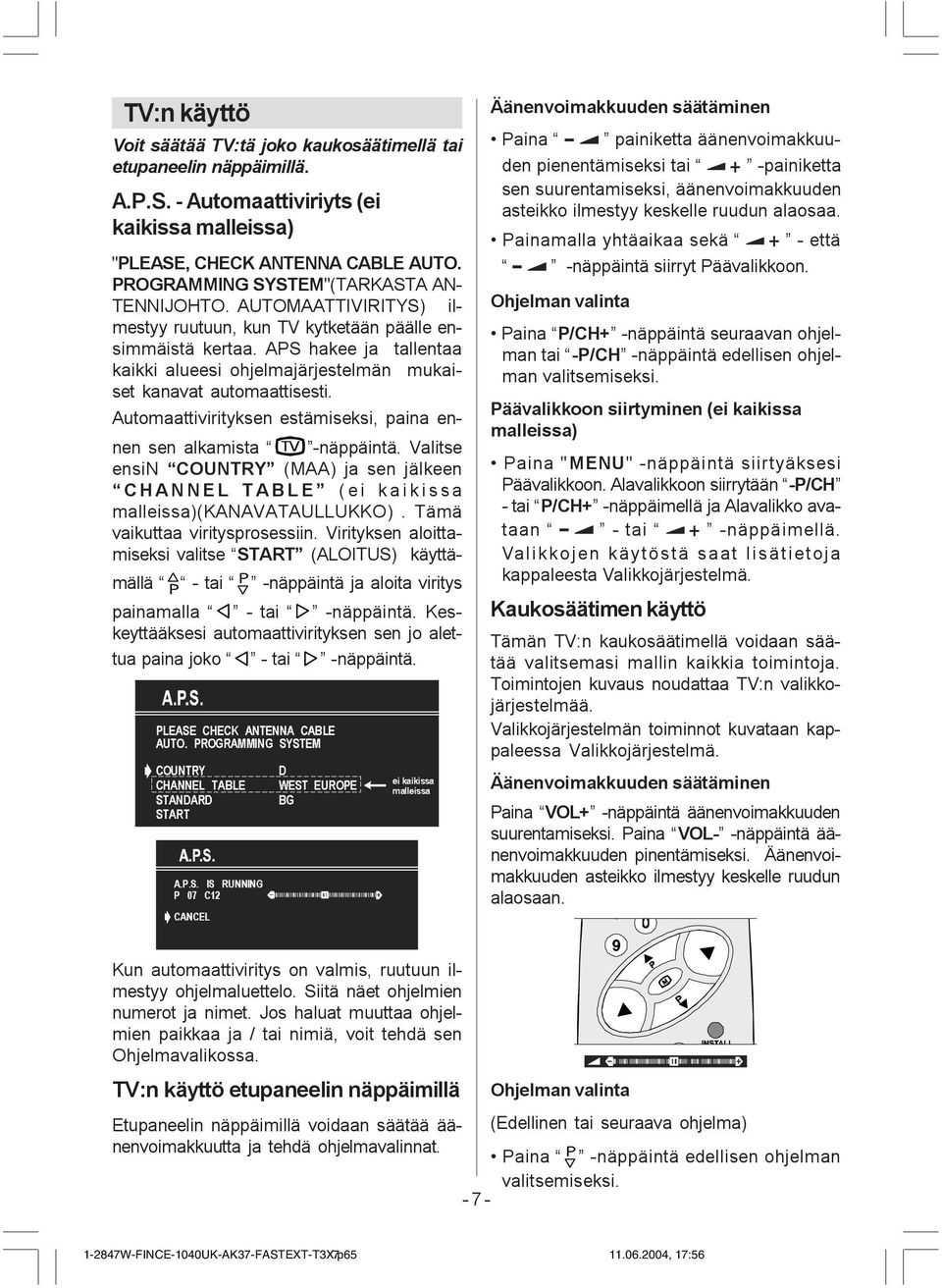

7 TV:n käyttö Voit säätää TV:tä joko kaukosäätimellä tai etupaneelin näppäimillä. A.P.S. - Automaattiviriyts (ei kaikissa malleissa) "PLEASE, CHECK ANTENNA CABLE AUTO. PROGRAMMING SYSTEM"(TARKASTA AN- TENNIJOHTO. AUTOMAATTIVIRITYS) ilmestyy ruutuun, kun TV kytketään päälle ensimmäistä kertaa. APS hakee ja tallentaa kaikki alueesi ohjelmajärjestelmän mukaiset kanavat automaattisesti. Automaattivirityksen estämiseksi, paina ennen sen alkamista 79 -näppäintä. Valitse ensin COUNTRY (MAA) ja sen jälkeen CHANNEL TABLE (ei kaikissa malleissa)(kanavataullukko). Tämä vaikuttaa viritysprosessiin. Virityksen aloittamiseksi valitse START (ALOITUS) käyttämällä - tai -näppäintä ja aloita viritys painamalla - tai -näppäintä. Keskeyttääksesi automaattivirityksen sen jo alettua paina joko - tai -näppäintä. 3/($6(Ã &+(&.Ã $17(11$Ã &$%/( $872Ã 352*5$00,1*Ã 6<67(0 &28175< &+$11(/Ã 7$%/( 67$1'$5' 67$57 $36Ã,6Ã 5811,1* 3Ã Ã &Ã &$1&(/ ' :(67Ã (8523( %* HLÃNDLNLVVDÃ PDOOHLVVD Äänenvoimakkuuden säätäminen Paina painiketta äänenvoimakkuuden pienentämiseksi tai -painiketta sen suurentamiseksi, äänenvoimakkuuden asteikko ilmestyy keskelle ruudun alaosaa. Painamalla yhtäaikaa sekä - että -näppäintä siirryt Päävalikkoon. Ohjelman valinta Paina P/CH+ -näppäintä seuraavan ohjelman tai -P/CH -näppäintä edellisen ohjelman valitsemiseksi. Päävalikkoon siirtyminen (ei kaikissa malleissa) Paina "MENU" -näppäintä siirtyäksesi Päävalikkoon. Alavalikkoon siirrytään -P/CH - tai P/CH+ -näppäimellä ja Alavalikko avataan - tai -näppäimellä. Valikkojen käytöstä saat lisätietoja kappaleesta Valikkojärjestelmä. Kaukosäätimen käyttö Tämän TV:n kaukosäätimellä voidaan säätää valitsemasi mallin kaikkia toimintoja. Toimintojen kuvaus noudattaa TV:n valikkojärjestelmää. Valikkojärjestelmän toiminnot kuvataan kappaleessa Valikkojärjestelmä. Äänenvoimakkuuden säätäminen Paina VOL+ -näppäintä äänenvoimakkuuden suurentamiseksi. Paina VOL- -näppäintä äänenvoimakkuuden pinentämiseksi. Äänenvoimakkuuden asteikko ilmestyy keskelle ruudun alaosaan. Kun automaattiviritys on valmis, ruutuun ilmestyy ohjelmaluettelo. Siitä näet ohjelmien numerot ja nimet. Jos haluat muuttaa ohjelmien paikkaa ja / tai nimiä, voit tehdä sen Ohjelmavalikossa. TV:n käyttö etupaneelin näppäimillä Ohjelman valinta Etupaneelin näppäimillä voidaan säätää äänenvoimakkuutta ja tehdä ohjelmavalinnat. (Edellinen tai seuraava ohjelma) Paina -näppäintä edellisen ohjelman valitsemiseksi W-FINCE-1040UK-AK37-FASTEXT-T3X.p65 7

8 Paina -näppäintä seuraavan ohjelman valitsemiseksi. Ohjelman valinta (suoravalinta): Paina kaukosäätimen numeronäppäimiä valitaksesi ohjelmat 0-9. TV vaihtaa valittuun ohjelmaan. Ohjelmien valintaan on käytettävä kaksoisnumeronäppäintä "- -". -merkki näkyy ruudun vasemmassa yläreunassa.paina sen jälkeen numeronäppäimiä riippuen siitä mitä ohjelmaa haluat katsoa (esim. jos haluat valita ohjelman 27, paina ensin numeroa 2 ja sitten numeroa 7). Jos aikaa kuluu llian kauan ennen numeronäppäimen painamista, toiminto peruuntuu ja merkki häviää ruudusta. Myöskään kaksinumeroisten ohjelmien toisen numeron painaminen ei saa kestää liian kauaa. Näppäintä on painettava 3 sekunnin kuluessa.valittaessa yksinumeroinen ohjelma, voidaan ohjelman numeroa painaa suoraan. Ohjelman edestakainen vaihto Paina "P<P" (ohjelman edestakainen vaihto) -näppäintä valitaksesi viimeksi valitun ohjelman. Tällä näppäimellä voidaan siirtyä edestakaisin kahden viimeksi valitun kanavan välillä. Jos valitset esim. ohjelman 8 ja sen jälkeen ohjelman 2, voit sen jälkeen P<P" - näppäimellä palata suoraan ohjelmaan 8. Painamalla taas samaa näppäintä palaat ohjelmaan 2 jne. Valikkojärjestelmä TV-vastaanottimessasi on valikkojärjestelmä helpottamassa sen tarjoamien monien toimintojen käyttöä. TV:tä säädetään valittavien ruudussa esitettävien komentojen avulla. Paina " "-valikkonäppäintä. Ruudun keskelle ilmestyy Päävalikko. Kaikki valikkojärjestelmän valittavat kohdat ovat CYAN (SINIVIHREITÄ) ja niiden vasemmalla puolella on nuolet. Alavalikkoon päästään - tai -näppäimellä, ja se avataan - tai -näppäimellä. Jokainen valintavaihtoehto voidaan valita myös värinäppäimellä ja kaukosäätimen "INFO " -näppäimellä. PÄÄVALIKKO Alla esitellään valikkojärjestelmä. Valikkoihin pääsee lyhintä tietä painamalla: " " -näppäintä, Päävalikko. Punaista näppäintä, Äänivalikko. Vihreää näppäintä, Kuvavalikko. Keltaista näppäintä, Toimintovalikko. Sinistä näppäintä, Asennusvalikko. "INFO " -näppäintä, Ohjelmavalikko. Menu -näppäimellä on kaksi toimintoa; se avaa ja sulkee Päävalikon ja se sulkee alavalikon ja avaa rinnakkaisvalikon. Äänivalikko Ääniasetusten muuttaminen Siirry Äänivalikkoon suoraan painamalla punaista näppäintä tai, W-FINCE-1040UK-AK37-FASTEXT-T3X.p65 8

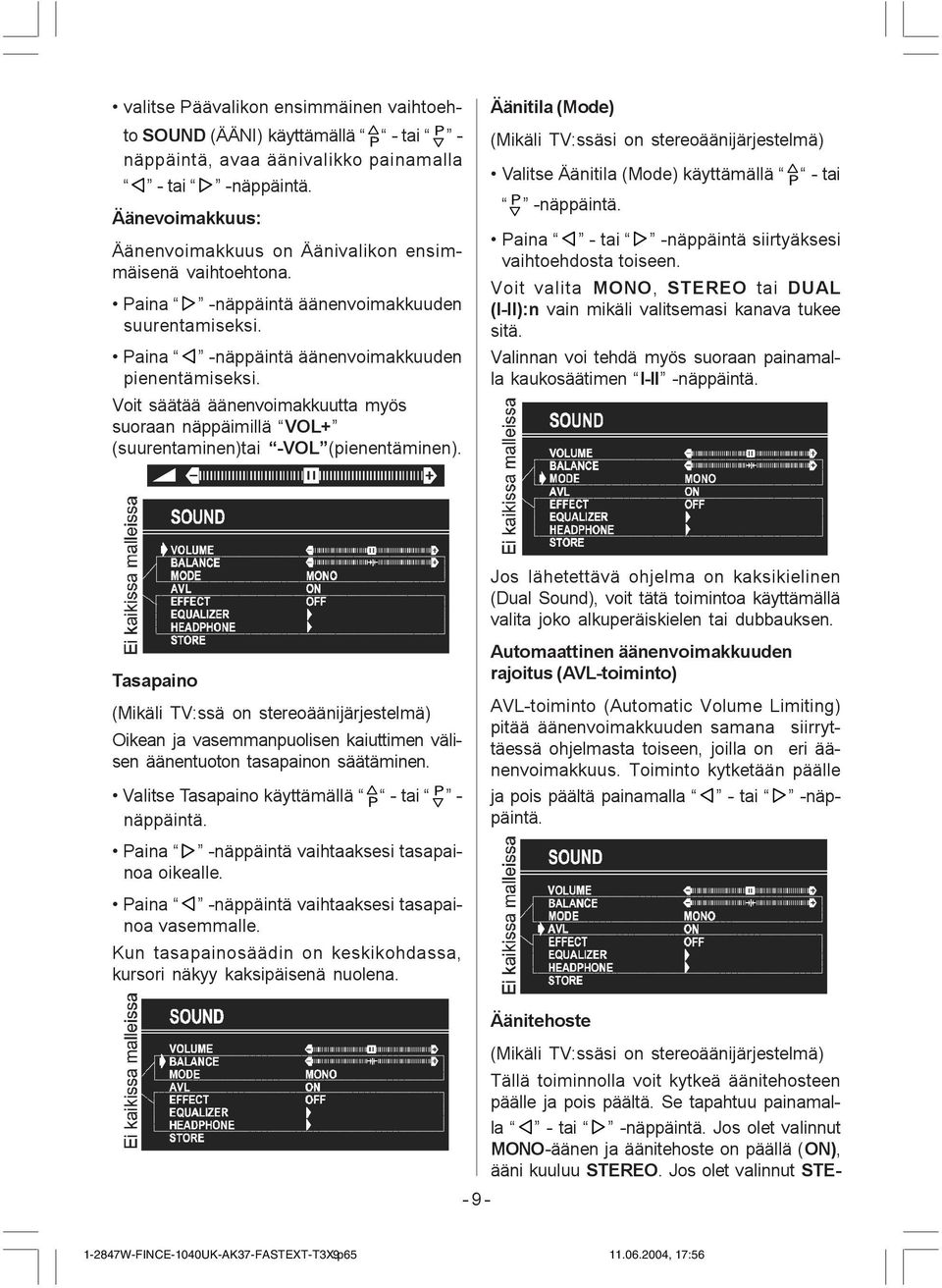

9 valitse Päävalikon ensimmäinen vaihtoehto SOUND (ÄÄNI) käyttämällä - tai - näppäintä, avaa äänivalikko painamalla - tai -näppäintä. Äänevoimakkuus: Äänenvoimakkuus on Äänivalikon ensimmäisenä vaihtoehtona. Paina -näppäintä äänenvoimakkuuden suurentamiseksi. Paina -näppäintä äänenvoimakkuuden pienentämiseksi. Voit säätää äänenvoimakkuutta myös suoraan näppäimillä VOL+ (suurentaminen)tai -VOL (pienentäminen). Äänitila (Mode) (Mikäli TV:ssäsi on stereoäänijärjestelmä) Valitse Äänitila (Mode) käyttämällä -näppäintä. - tai Paina - tai -näppäintä siirtyäksesi vaihtoehdosta toiseen. Voit valita MONO, STEREO tai DUAL (I-II):n vain mikäli valitsemasi kanava tukee sitä. Valinnan voi tehdä myös suoraan painamalla kaukosäätimen I-II -näppäintä. Tasapaino (Mikäli TV:ssä on stereoäänijärjestelmä) Oikean ja vasemmanpuolisen kaiuttimen välisen äänentuoton tasapainon säätäminen. Valitse Tasapaino käyttämällä - tai - näppäintä. Paina -näppäintä vaihtaaksesi tasapainoa oikealle. Paina -näppäintä vaihtaaksesi tasapainoa vasemmalle. Kun tasapainosäädin on keskikohdassa, kursori näkyy kaksipäisenä nuolena. Jos lähetettävä ohjelma on kaksikielinen (Dual Sound), voit tätä toimintoa käyttämällä valita joko alkuperäiskielen tai dubbauksen. Automaattinen äänenvoimakkuuden rajoitus (AVL-toiminto) AVL-toiminto (Automatic Volume Limiting) pitää äänenvoimakkuuden samana siirryttäessä ohjelmasta toiseen, joilla on eri äänenvoimakkuus. Toiminto kytketään päälle ja pois päältä painamalla - tai -näppäintä Äänitehoste (Mikäli TV:ssäsi on stereoäänijärjestelmä) Tällä toiminnolla voit kytkeä äänitehosteen päälle ja pois päältä. Se tapahtuu painamalla - tai -näppäintä. Jos olet valinnut MONO-äänen ja äänitehoste on päällä (ON), ääni kuuluu STEREO. Jos olet valinnut STE W-FINCE-1040UK-AK37-FASTEXT-T3X.p65 9

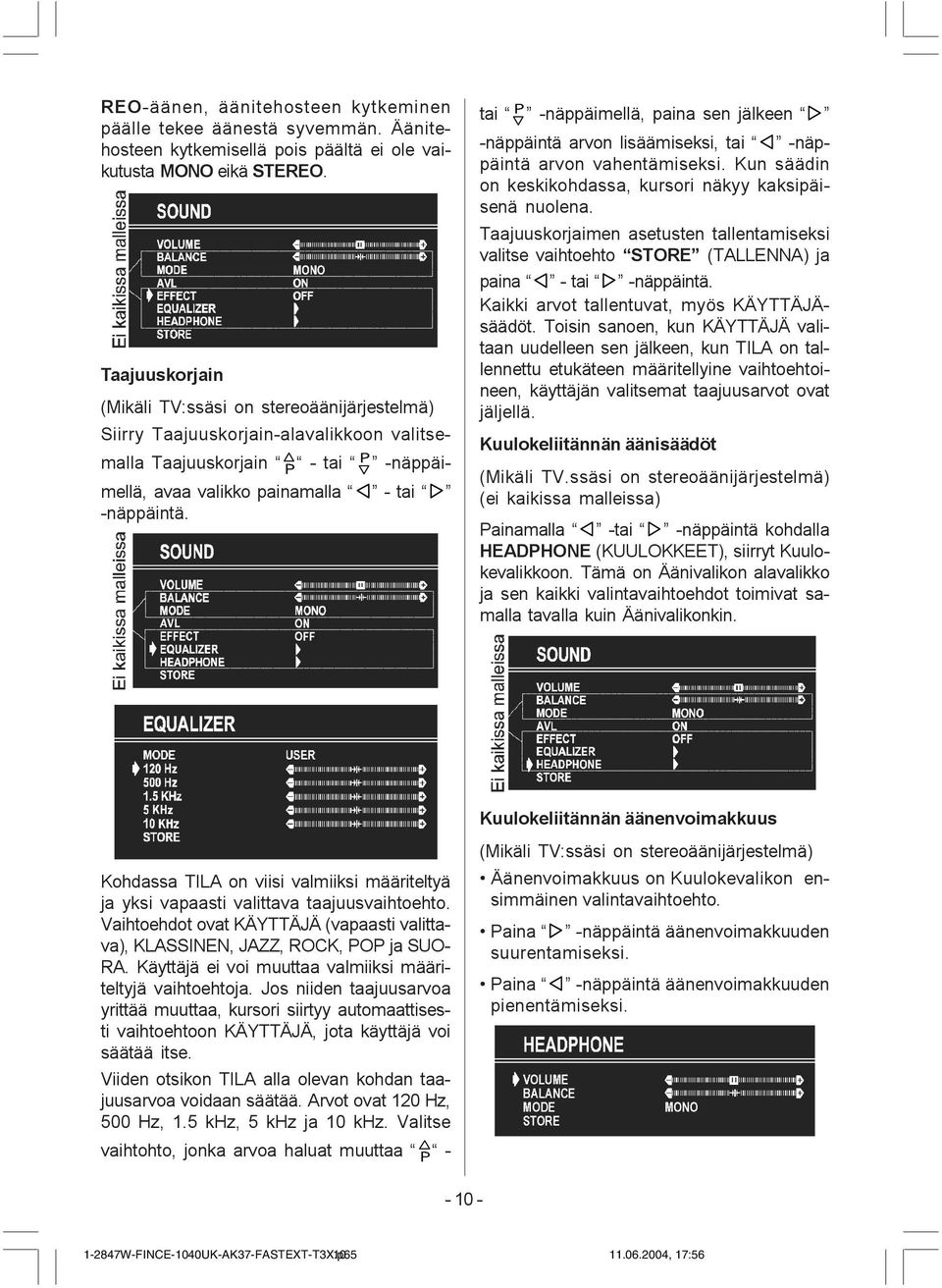

10 REO-äänen, äänitehosteen kytkeminen päälle tekee äänestä syvemmän. Äänitehosteen kytkemisellä pois päältä ei ole vaikutusta MONO eikä STEREO. Taajuuskorjain (Mikäli TV:ssäsi on stereoäänijärjestelmä) Siirry Taajuuskorjain-alavalikkoon valitsemalla Taajuuskorjain - tai -näppäimellä, avaa valikko painamalla - tai -näppäintä. tai -näppäimellä, paina sen jälkeen -näppäintä arvon lisäämiseksi, tai -näppäintä arvon vahentämiseksi. Kun säädin on keskikohdassa, kursori näkyy kaksipäisenä nuolena. Taajuuskorjaimen asetusten tallentamiseksi valitse vaihtoehto STORE (TALLENNA) ja paina - tai -näppäintä. Kaikki arvot tallentuvat, myös KÄYTTÄJÄsäädöt. Toisin sanoen, kun KÄYTTÄJÄ valitaan uudelleen sen jälkeen, kun TILA on tallennettu etukäteen määritellyine vaihtoehtoineen, käyttäjän valitsemat taajuusarvot ovat jäljellä. Kuulokeliitännän äänisäädöt (Mikäli TV.ssäsi on stereoäänijärjestelmä) (ei kaikissa malleissa) Painamalla -tai -näppäintä kohdalla HEADPHONE (KUULOKKEET), siirryt Kuulokevalikkoon. Tämä on Äänivalikon alavalikko ja sen kaikki valintavaihtoehdot toimivat samalla tavalla kuin Äänivalikonkin. Kohdassa TILA on viisi valmiiksi määriteltyä ja yksi vapaasti valittava taajuusvaihtoehto. Vaihtoehdot ovat KÄYTTÄJÄ (vapaasti valittava), KLASSINEN, JAZZ, ROCK, POP ja SUO- RA. Käyttäjä ei voi muuttaa valmiiksi määriteltyjä vaihtoehtoja. Jos niiden taajuusarvoa yrittää muuttaa, kursori siirtyy automaattisesti vaihtoehtoon KÄYTTÄJÄ, jota käyttäjä voi säätää itse. Viiden otsikon TILA alla olevan kohdan taajuusarvoa voidaan säätää. Arvot ovat 120 Hz, 500 Hz, 1.5 khz, 5 khz ja 10 khz. Valitse vaihtohto, jonka arvoa haluat muuttaa - Kuulokeliitännän äänenvoimakkuus (Mikäli TV:ssäsi on stereoäänijärjestelmä) Äänenvoimakkuus on Kuulokevalikon ensimmäinen valintavaihtoehto. Paina -näppäintä äänenvoimakkuuden suurentamiseksi. Paina -näppäintä äänenvoimakkuuden pienentämiseksi. 92/80( %$/$1&( 02'( 6725( 0212ÃÃÃ W-FINCE-1040UK-AK37-FASTEXT-T3X.p65 10

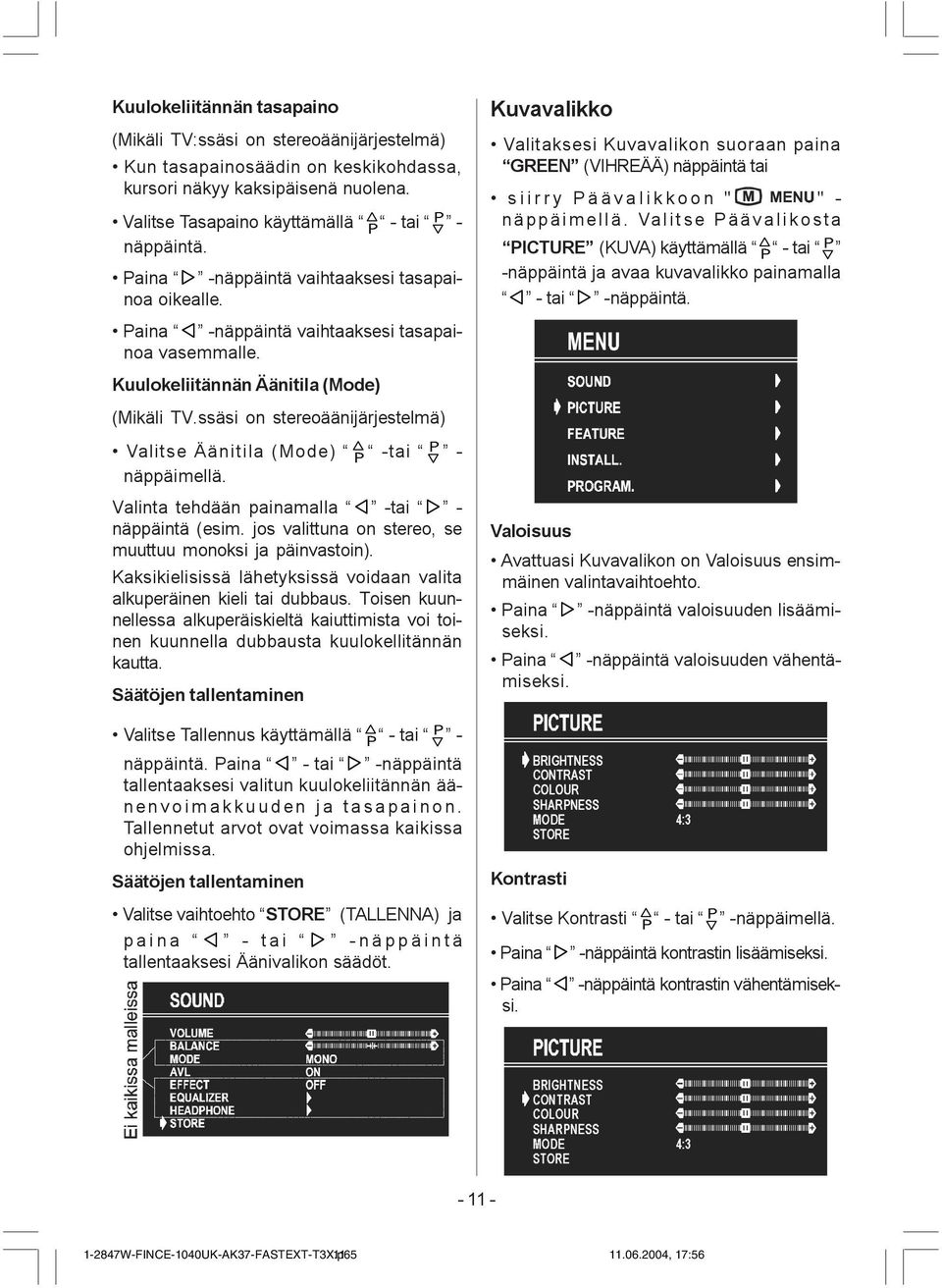

11 Kuulokeliitännän tasapaino (Mikäli TV:ssäsi on stereoäänijärjestelmä) Kun tasapainosäädin on keskikohdassa, kursori näkyy kaksipäisenä nuolena. Valitse Tasapaino käyttämällä - tai - näppäintä. Paina -näppäintä vaihtaaksesi tasapainoa oikealle. Paina -näppäintä vaihtaaksesi tasapainoa vasemmalle. Kuulokeliitännän Äänitila (Mode) (Mikäli TV.ssäsi on stereoäänijärjestelmä) Valitse Äänitila (Mode) -tai - näppäimellä. Valinta tehdään painamalla -tai - näppäintä (esim. jos valittuna on stereo, se muuttuu monoksi ja päinvastoin). Kaksikielisissä lähetyksissä voidaan valita alkuperäinen kieli tai dubbaus. Toisen kuunnellessa alkuperäiskieltä kaiuttimista voi toinen kuunnella dubbausta kuulokellitännän kautta. Säätöjen tallentaminen Valitse Tallennus käyttämällä - tai - näppäintä. Paina - tai -näppäintä tallentaaksesi valitun kuulokeliitännän äänenvoimakkuuden ja tasapainon. Tallennetut arvot ovat voimassa kaikissa ohjelmissa. Säätöjen tallentaminen Valitse vaihtoehto STORE (TALLENNA) ja paina - tai -näppäintä tallentaaksesi Äänivalikon säädöt. Kuvavalikko Valitaksesi Kuvavalikon suoraan paina GREEN (VIHREÄÄ) näppäintä tai siirry Päävalikkoon " " - näppäimellä. Valitse Päävalikosta PICTURE (KUVA) käyttämällä - tai -näppäintä ja avaa kuvavalikko painamalla - tai -näppäintä. Valoisuus Avattuasi Kuvavalikon on Valoisuus ensimmäinen valintavaihtoehto. Paina -näppäintä valoisuuden lisäämiseksi. Paina -näppäintä valoisuuden vähentämiseksi. Kontrasti %5,*+71(66 &2175$67 &2/285 6+$531(66 02'( 6725( Valitse Kontrasti - tai -näppäimellä. -näppäintä kontrastin lisäämiseksi. -näppäintä kontrastin vähentämisek- Paina Paina si. %5,*+71(66 &2175$67 &2/285 6+$531(66 02'( 6725( W-FINCE-1040UK-AK37-FASTEXT-T3X.p65 11

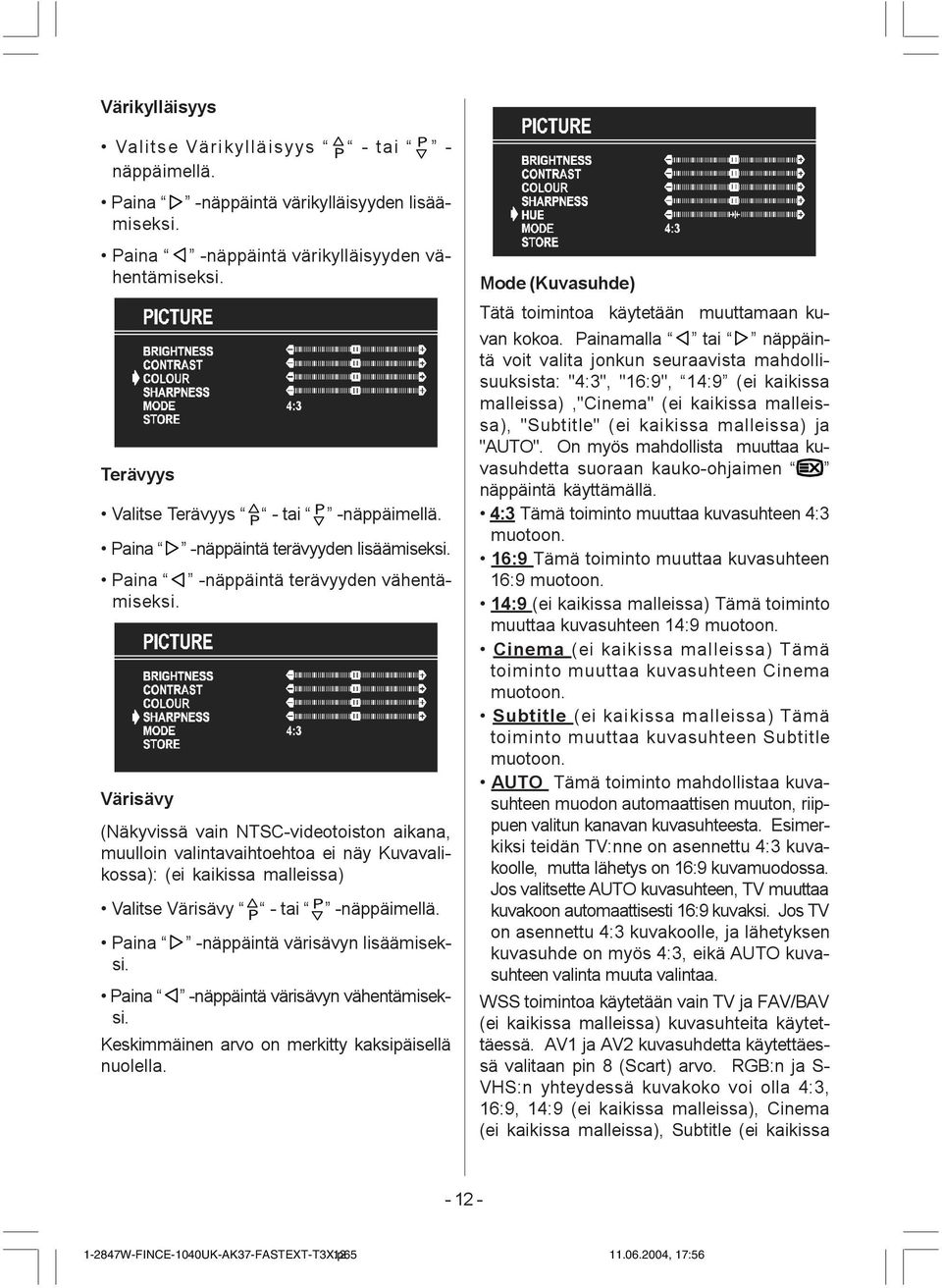

12 Värikylläisyys Valitse Värikylläisyys - tai - näppäimellä. Paina -näppäintä värikylläisyyden lisäämiseksi. Paina -näppäintä värikylläisyyden vähentämiseksi. Terävyys Valitse Terävyys - tai -näppäimellä. Paina -näppäintä terävyyden lisäämiseksi. Paina -näppäintä terävyyden vähentämiseksi. Värisävy (Näkyvissä vain NTSC-videotoiston aikana, muulloin valintavaihtoehtoa ei näy Kuvavalikossa): (ei kaikissa malleissa) Valitse Värisävy - tai -näppäimellä. Paina -näppäintä värisävyn lisäämiseksi. Paina -näppäintä värisävyn vähentämiseksi. Keskimmäinen arvo on merkitty kaksipäisellä nuolella. Mode (Kuvasuhde) Tätä toimintoa käytetään muuttamaan kuvan kokoa. Painamalla tai näppäintä voit valita jonkun seuraavista mahdollisuuksista: "4:3", "16:9", 14:9 (ei kaikissa malleissa),"cinema" (ei kaikissa malleissa), "Subtitle" (ei kaikissa malleissa) ja "AUTO". On myös mahdollista muuttaa kuvasuhdetta suoraan kauko-ohjaimen näppäintä käyttämällä. 4:3 Tämä toiminto muuttaa kuvasuhteen 4:3 muotoon. 16:9 Tämä toiminto muuttaa kuvasuhteen 16:9 muotoon. 14:9 (ei kaikissa malleissa) Tämä toiminto muuttaa kuvasuhteen 14:9 muotoon. Cinema (ei kaikissa malleissa) Tämä toiminto muuttaa kuvasuhteen Cinema muotoon. Subtitle (ei kaikissa malleissa) Tämä toiminto muuttaa kuvasuhteen Subtitle muotoon. AUTO Tämä toiminto mahdollistaa kuvasuhteen muodon automaattisen muuton, riippuen valitun kanavan kuvasuhteesta. Esimerkiksi teidän TV:nne on asennettu 4:3 kuvakoolle, mutta lähetys on 16:9 kuvamuodossa. Jos valitsette AUTO kuvasuhteen, TV muuttaa kuvakoon automaattisesti 16:9 kuvaksi. Jos TV on asennettu 4:3 kuvakoolle, ja lähetyksen kuvasuhde on myös 4:3, eikä AUTO kuvasuhteen valinta muuta valintaa. WSS toimintoa käytetään vain TV ja FAV/BAV (ei kaikissa malleissa) kuvasuhteita käytettäessä. AV1 ja AV2 kuvasuhdetta käytettäessä valitaan pin 8 (Scart) arvo. RGB:n ja S- VHS:n yhteydessä kuvakoko voi olla 4:3, 16:9, 14:9 (ei kaikissa malleissa), Cinema (ei kaikissa malleissa), Subtitle (ei kaikissa W-FINCE-1040UK-AK37-FASTEXT-T3X.p65 12

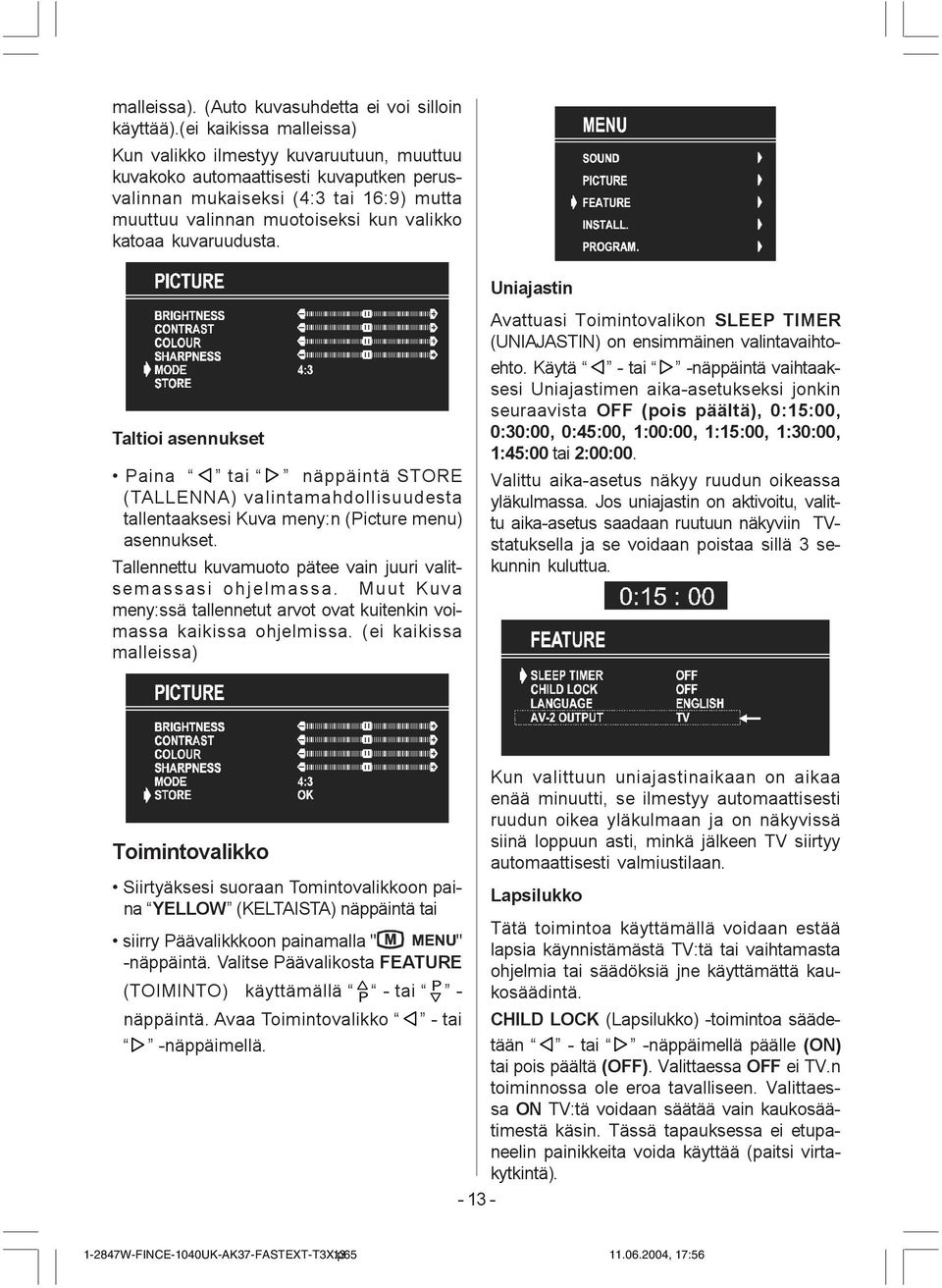

13 malleissa). (Auto kuvasuhdetta ei voi silloin käyttää).(ei kaikissa malleissa) Kun valikko ilmestyy kuvaruutuun, muuttuu kuvakoko automaattisesti kuvaputken perusvalinnan mukaiseksi (4:3 tai 16:9) mutta muuttuu valinnan muotoiseksi kun valikko katoaa kuvaruudusta. Taltioi asennukset Paina tai näppäintä STORE (TALLENNA) valintamahdollisuudesta tallentaaksesi Kuva meny:n (Picture menu) asennukset. Tallennettu kuvamuoto pätee vain juuri valitsemassasi ohjelmassa. Muut Kuva meny:ssä tallennetut arvot ovat kuitenkin voimassa kaikissa ohjelmissa. (ei kaikissa malleissa) Uniajastin Avattuasi Toimintovalikon SLEEP TIMER (UNIAJASTIN) on ensimmäinen valintavaihtoehto. Käytä - tai -näppäintä vaihtaaksesi Uniajastimen aika-asetukseksi jonkin seuraavista OFF (pois päältä), 0:15:00, 0:30:00, 0:45:00, 1:00:00, 1:15:00, 1:30:00, 1:45:00 tai 2:00:00. Valittu aika-asetus näkyy ruudun oikeassa yläkulmassa. Jos uniajastin on aktivoitu, valittu aika-asetus saadaan ruutuun näkyviin TVstatuksella ja se voidaan poistaa sillä 3 sekunnin kuluttua. Toimintovalikko Siirtyäksesi suoraan Tomintovalikkoon paina YELLOW (KELTAISTA) näppäintä tai siirry Päävalikkkoon painamalla " " -näppäintä. Valitse Päävalikosta FEATURE (TOIMINTO) käyttämällä - tai - näppäintä. Avaa Toimintovalikko - tai -näppäimellä Kun valittuun uniajastinaikaan on aikaa enää minuutti, se ilmestyy automaattisesti ruudun oikea yläkulmaan ja on näkyvissä siinä loppuun asti, minkä jälkeen TV siirtyy automaattisesti valmiustilaan. Lapsilukko Tätä toimintoa käyttämällä voidaan estää lapsia käynnistämästä TV:tä tai vaihtamasta ohjelmia tai säädöksiä jne käyttämättä kaukosäädintä. CHILD LOCK (Lapsilukko) -toimintoa säädetään - tai -näppäimellä päälle (ON) tai pois päältä (OFF). Valittaessa OFF ei TV.n toiminnossa ole eroa tavalliseen. Valittaessa ON TV:tä voidaan säätää vain kaukosäätimestä käsin. Tässä tapauksessa ei etupaneelin painikkeita voida käyttää (paitsi virtakytkintä) W-FINCE-1040UK-AK37-FASTEXT-T3X.p65 13

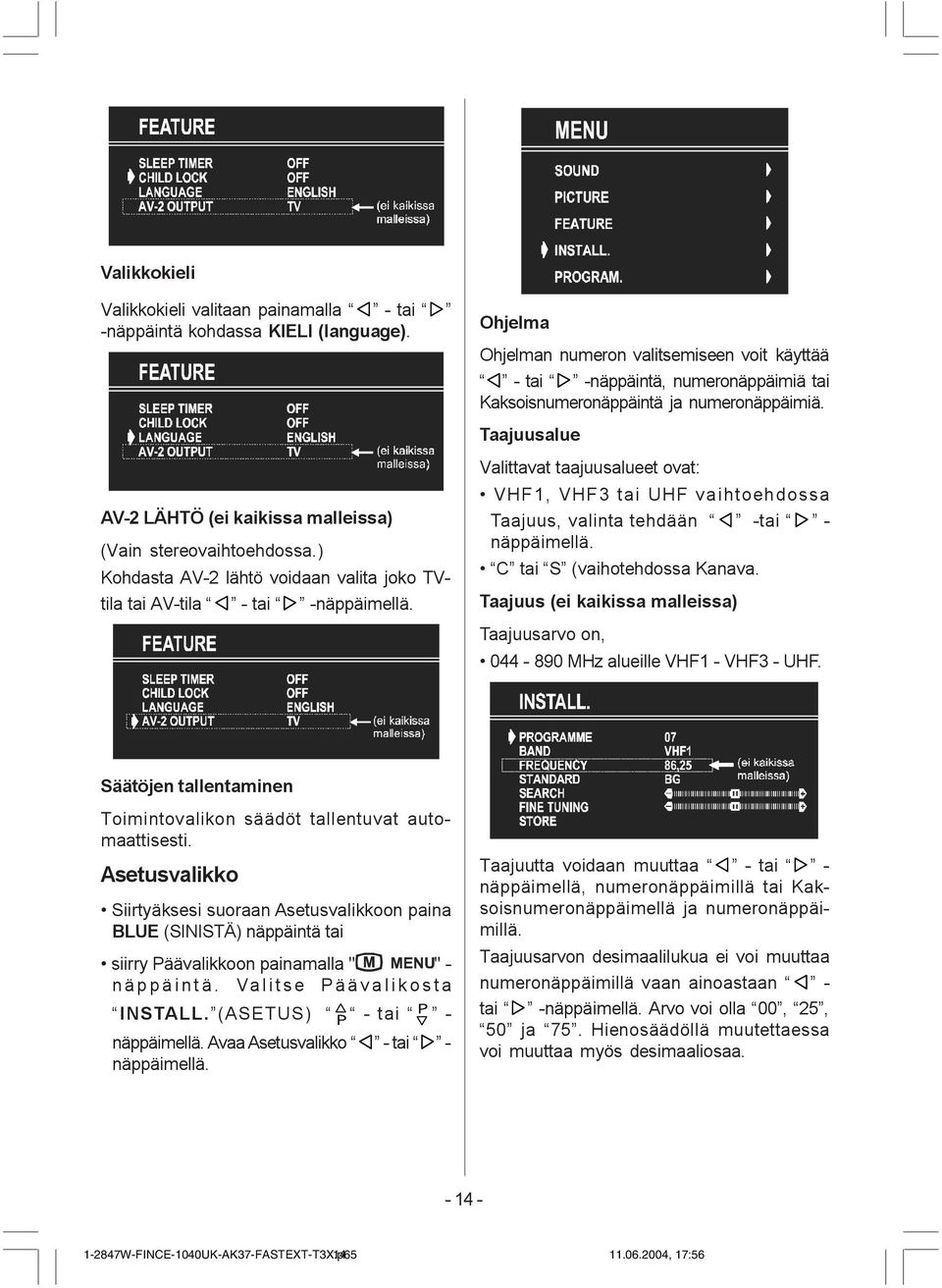

14 Valikkokieli Valikkokieli valitaan painamalla - tai -näppäintä kohdassa KIELI (language). Ohjelma Ohjelman numeron valitsemiseen voit käyttää - tai -näppäintä, numeronäppäimiä tai Kaksoisnumeronäppäintä ja numeronäppäimiä. Taajuusalue AV-2 LÄHTÖ (ei kaikissa malleissa) (Vain stereovaihtoehdossa.) Kohdasta AV-2 lähtö voidaan valita joko TVtila tai AV-tila - tai -näppäimellä. Valittavat taajuusalueet ovat: VHF1, VHF3 tai UHF vaihtoehdossa Taajuus, valinta tehdään -tai - näppäimellä. C tai S (vaihotehdossa Kanava. Taajuus (ei kaikissa malleissa) Taajuusarvo on, MHz alueille VHF1 - VHF3 - UHF. Säätöjen tallentaminen Toimintovalikon säädöt tallentuvat automaattisesti. Asetusvalikko Siirtyäksesi suoraan Asetusvalikkoon paina BLUE (SINISTÄ) näppäintä tai siirry Päävalikkoon painamalla " " - näppäintä. Valitse Päävalikosta INSTALL. (ASETUS) - tai - näppäimellä. Avaa Asetusvalikko - tai - näppäimellä. Taajuutta voidaan muuttaa - tai - näppäimellä, numeronäppäimillä tai Kaksoisnumeronäppäimellä ja numeronäppäimillä. Taajuusarvon desimaalilukua ei voi muuttaa numeronäppäimillä vaan ainoastaan - tai -näppäimellä. Arvo voi olla 00, 25, 50 ja 75. Hienosäädöllä muutettaessa voi muuttaa myös desimaaliosaa W-FINCE-1040UK-AK37-FASTEXT-T3X.p65 14

15 Kanava (ei kaikissa malleissa) Kanava voidaan vaihtaa - tai -näppäimellä, numeronäppäimillä tai Kaksoisnumeronäppäimellä ja numeronäppäimillä. Taajuusalue C, 01-83, LÄNSIEUROOPPA.(WEST EUROPE) 01-12,21-69, ITÄEUROOPPA.(EAST EUROPE) 01-17, 21-73, UK , RANSKA. (FRANCE) 04-09, RANSKA 2. (FRANCE 2) Taajuusalue S, 01-41, kaikille kanavataulukoille. Kanavatalukko (ei kaikissa malleissa) CHANNEL TABLE (KANAVATAULUKKO) voidaan valita vain vaihtoehdossa Kanava, ja se voi olla jokin seuraavista: LÄNSIEUROOPPA (WEST EUROPE) ITÄEUROOPPA (EAST EUROPE) UK RANSKA (FRANCE) RANSKA 2 (FRANCE 2) Haun pysäyttämiseksi on painettava uudelleen - tai -näppäintä. Hienosäätö Voit käyttää Hienosäätöä kun haluat tarkentaa tekemiäsi kuvan ja äänen säätöjä. Valitse FINE TUNING (HIENOSÄÄTÖ) ja hienosäädä - tai -näppäimellä, kunnes olet tyytyväinen säätöihin. Vaihtoehdossa Kanava hienosäätökursori on normaalisti asteikon keskellä ja se on merkitty kaksipäisellä nuolella. Säätöjen tallentaminen (STORE) Asennusvalikossa tehdyt säädöt tallennetaan valitsemalla STORE (TALLENNA) vaihtoehto ja painamalla - tai -näppäintä. Ohjelmavalikko Siirtyäksesi suoraan Ohjelmavalikkoon paina "INFO " -näppäintä tai siirry Päävalikkoon " " - näppäimellä. Valitse Päävalikosta PROGRAM. (OHJELMA) käyttäen - tai -näppäintä. Avaa Ohjelmavalikko - tai -näppäimellä. valitse käyttämällä - tai -näppäintä. Normin valitseminen Vaihtoehdosta STANDARD (NORMI) voidaan valita - tai -näppäimellä B/G, D/K, I/I', L/L'. Kanavahauku Kanavahaku eteenpäin aloitetaan painamalla -näppäintä ja taaksepäin -näppäimellä. BLUE (HAKU) vilkkuu näytössä kunnes haku lopetataan tai signaali löytyy. Läpinäkyvä tausta muuttuu siniseksi haun ajaksi. Siirtämällä kursoria neljään suuntaan, saat 30 ohjelmaa samalle sivulle. Rullaamalla sivuja ylös tai alas navigointinäppäimillä valittavanasi on kaikki ohjelmat (ei AV-tila). - ja -näppäimet toimivat valikoissa "ylöspäin" ja "alaspäin". Kursoria käyttämällä ohjelman valinta tapahtuu automaattisesti. Valittu ohjelma näkyy CYAN (SINIVIHREÄNÄ). Ohjelman valinta voidaan tehdä myös numeronäppäimillä tai kaksoisnumeronäppäimellä. Myös näin ohjelmavalinta ta W-FINCE-1040UK-AK37-FASTEXT-T3X.p65 15

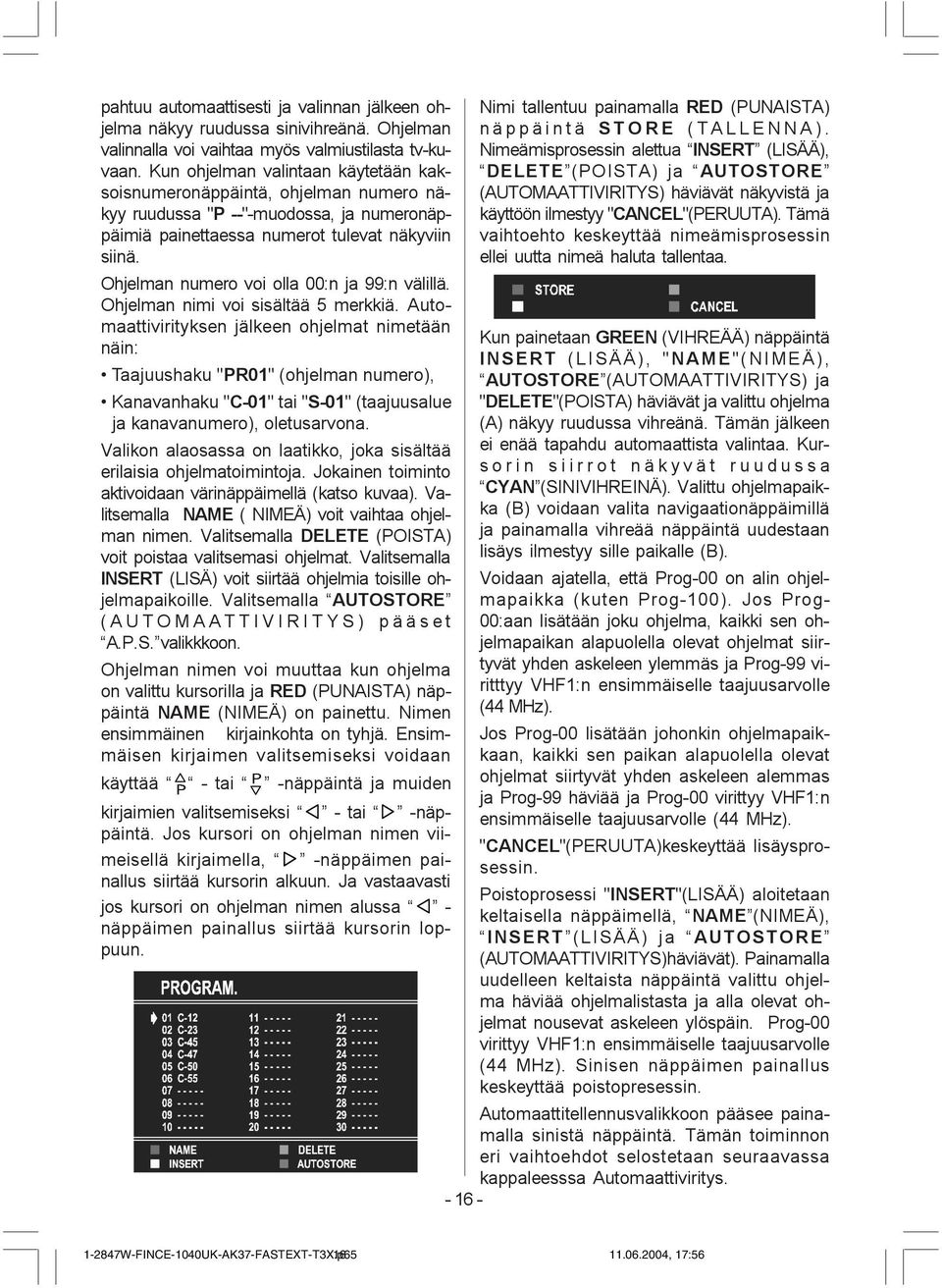

16 pahtuu automaattisesti ja valinnan jälkeen ohjelma näkyy ruudussa sinivihreänä. Ohjelman valinnalla voi vaihtaa myös valmiustilasta tv-kuvaan. Kun ohjelman valintaan käytetään kaksoisnumeronäppäintä, ohjelman numero näkyy ruudussa "P --"-muodossa, ja numeronäppäimiä painettaessa numerot tulevat näkyviin siinä. Ohjelman numero voi olla 00:n ja 99:n välillä. Ohjelman nimi voi sisältää 5 merkkiä. Automaattivirityksen jälkeen ohjelmat nimetään näin: Taajuushaku "PR01" (ohjelman numero), Kanavanhaku "C-01" tai "S-01" (taajuusalue ja kanavanumero), oletusarvona. Valikon alaosassa on laatikko, joka sisältää erilaisia ohjelmatoimintoja. Jokainen toiminto aktivoidaan värinäppäimellä (katso kuvaa). Valitsemalla NAME ( NIMEÄ) voit vaihtaa ohjelman nimen. Valitsemalla DELETE (POISTA) voit poistaa valitsemasi ohjelmat. Valitsemalla INSERT (LISÄ) voit siirtää ohjelmia toisille ohjelmapaikoille. Valitsemalla AUTOSTORE (AUTOMAATTIVIRITYS) pääset A.P.S. valikkkoon. Ohjelman nimen voi muuttaa kun ohjelma on valittu kursorilla ja RED (PUNAISTA) näppäintä NAME (NIMEÄ) on painettu. Nimen ensimmäinen kirjainkohta on tyhjä. Ensimmäisen kirjaimen valitsemiseksi voidaan käyttää - tai -näppäintä ja muiden kirjaimien valitsemiseksi - tai -näppäintä. Jos kursori on ohjelman nimen viimeisellä kirjaimella, -näppäimen painallus siirtää kursorin alkuun. Ja vastaavasti jos kursori on ohjelman nimen alussa - näppäimen painallus siirtää kursorin loppuun. Nimi tallentuu painamalla RED (PUNAISTA) näppäintä STORE (TALLENNA). Nimeämisprosessin alettua INSERT (LISÄÄ), DELETE (POISTA) ja AUTOSTORE (AUTOMAATTIVIRITYS) häviävät näkyvistä ja käyttöön ilmestyy "CANCEL"(PERUUTA). Tämä vaihtoehto keskeyttää nimeämisprosessin ellei uutta nimeä haluta tallentaa. Kun painetaan GREEN (VIHREÄÄ) näppäintä INSERT (LISÄÄ), "NAME"(NIMEÄ), AUTOSTORE (AUTOMAATTIVIRITYS) ja "DELETE"(POISTA) häviävät ja valittu ohjelma (A) näkyy ruudussa vihreänä. Tämän jälkeen ei enää tapahdu automaattista valintaa. Kursorin siirrot näkyvät ruudussa CYAN (SINIVIHREINÄ). Valittu ohjelmapaikka (B) voidaan valita navigaationäppäimillä ja painamalla vihreää näppäintä uudestaan lisäys ilmestyy sille paikalle (B). Voidaan ajatella, että Prog-00 on alin ohjelmapaikka (kuten Prog-100). Jos Prog- 00:aan lisätään joku ohjelma, kaikki sen ohjelmapaikan alapuolella olevat ohjelmat siirtyvät yhden askeleen ylemmäs ja Prog-99 viritttyy VHF1:n ensimmäiselle taajuusarvolle (44 MHz). Jos Prog-00 lisätään johonkin ohjelmapaikkaan, kaikki sen paikan alapuolella olevat ohjelmat siirtyvät yhden askeleen alemmas ja Prog-99 häviää ja Prog-00 virittyy VHF1:n ensimmäiselle taajuusarvolle (44 MHz). "CANCEL"(PERUUTA)keskeyttää lisäysprosessin. Poistoprosessi "INSERT"(LISÄÄ) aloitetaan keltaisella näppäimellä, NAME (NIMEÄ), INSERT (LISÄÄ) ja AUTOSTORE (AUTOMAATTIVIRITYS)häviävät). Painamalla uudelleen keltaista näppäintä valittu ohjelma häviää ohjelmalistasta ja alla olevat ohjelmat nousevat askeleen ylöspäin. Prog-00 virittyy VHF1:n ensimmäiselle taajuusarvolle (44 MHz). Sinisen näppäimen painallus keskeyttää poistopresessin. Automaattitellennusvalikkoon pääsee painamalla sinistä näppäintä. Tämän toiminnon eri vaihtoehdot selostetaan seuraavassa kappaleesssa Automaattiviritys W-FINCE-1040UK-AK37-FASTEXT-T3X.p65 16

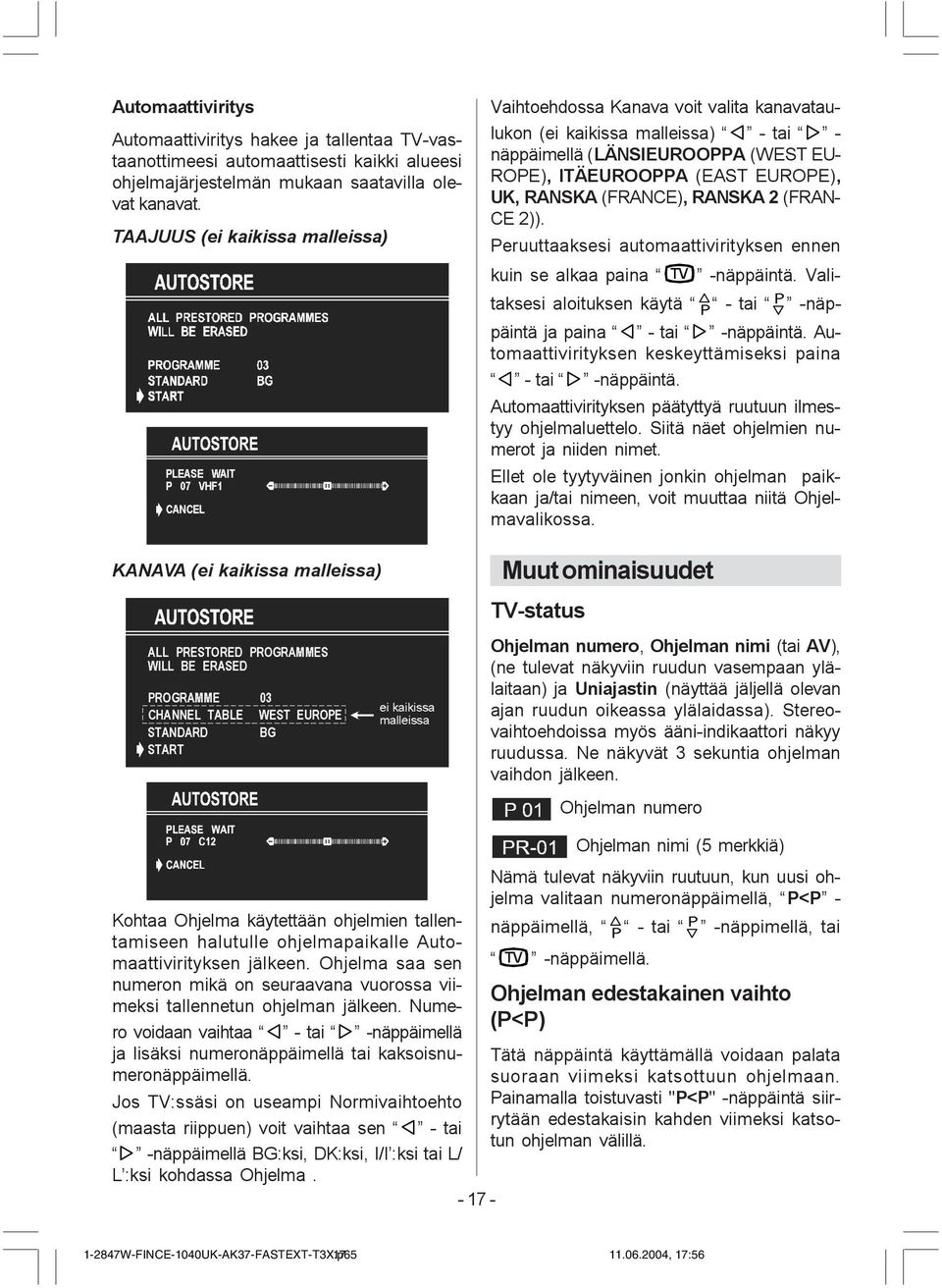

17 Automaattiviritys Automaattiviritys hakee ja tallentaa TV-vastaanottimeesi automaattisesti kaikki alueesi ohjelmajärjestelmän mukaan saatavilla olevat kanavat. TAAJUUS (ei kaikissa malleissa) 3/($6(Ã :$,7 3Ã Ã 9+) &$1&(/ KANAVA (ei kaikissa malleissa) $//Ã 35(6725('Ã 352*5$00(6 :,//Ã %(Ã (5$6(' 352*5$00(ÃÃÃÃÃÃÃÃÃÃÃÃ &+$11(/Ã 7$%/( :(67Ã (8523( 67$1'$5'ÃÃÃÃÃÃÃÃÃÃÃÃÃÃÃÃ %* 67$57 HLÃNDLNLVVDÃ PDOOHLVVD Vaihtoehdossa Kanava voit valita kanavataulukon (ei kaikissa malleissa) - tai - näppäimellä (LÄNSIEUROOPPA (WEST EU- ROPE), ITÄEUROOPPA (EAST EUROPE), UK, RANSKA (FRANCE), RANSKA 2 (FRAN- CE 2)). Peruuttaaksesi automaattivirityksen ennen kuin se alkaa paina 79 -näppäintä. Valitaksesi aloituksen käytä - tai -näppäintä ja paina - tai -näppäintä. Automaattivirityksen keskeyttämiseksi paina - tai -näppäintä. Automaattivirityksen päätyttyä ruutuun ilmestyy ohjelmaluettelo. Siitä näet ohjelmien numerot ja niiden nimet. Ellet ole tyytyväinen jonkin ohjelman paikkaan ja/tai nimeen, voit muuttaa niitä Ohjelmavalikossa. Muut ominaisuudet TV-status Ohjelman numero, Ohjelman nimi (tai AV), (ne tulevat näkyviin ruudun vasempaan ylälaitaan) ja Uniajastin (näyttää jäljellä olevan ajan ruudun oikeassa ylälaidassa). Stereovaihtoehdoissa myös ääni-indikaattori näkyy ruudussa. Ne näkyvät 3 sekuntia ohjelman vaihdon jälkeen. Ohjelman numero Kohtaa Ohjelma käytettään ohjelmien tallentamiseen halutulle ohjelmapaikalle Automaattivirityksen jälkeen. Ohjelma saa sen numeron mikä on seuraavana vuorossa viimeksi tallennetun ohjelman jälkeen. Numero voidaan vaihtaa - tai -näppäimellä ja lisäksi numeronäppäimellä tai kaksoisnumeronäppäimellä. Jos TV:ssäsi on useampi Normivaihtoehto (maasta riippuen) voit vaihtaa sen - tai -näppäimellä BG:ksi, DK:ksi, I/I :ksi tai L/ L :ksi kohdassa Ohjelma Ohjelman nimi (5 merkkiä) Nämä tulevat näkyviin ruutuun, kun uusi ohjelma valitaan numeronäppäimellä, P<P - näppäimellä, - tai -näppimellä, tai 79 -näppäimellä. Ohjelman edestakainen vaihto (P<P) Tätä näppäintä käyttämällä voidaan palata suoraan viimeksi katsottuun ohjelmaan. Painamalla toistuvasti "P<P" -näppäintä siirrytään edestakaisin kahden viimeksi katsotun ohjelman välillä W-FINCE-1040UK-AK37-FASTEXT-T3X.p65 17

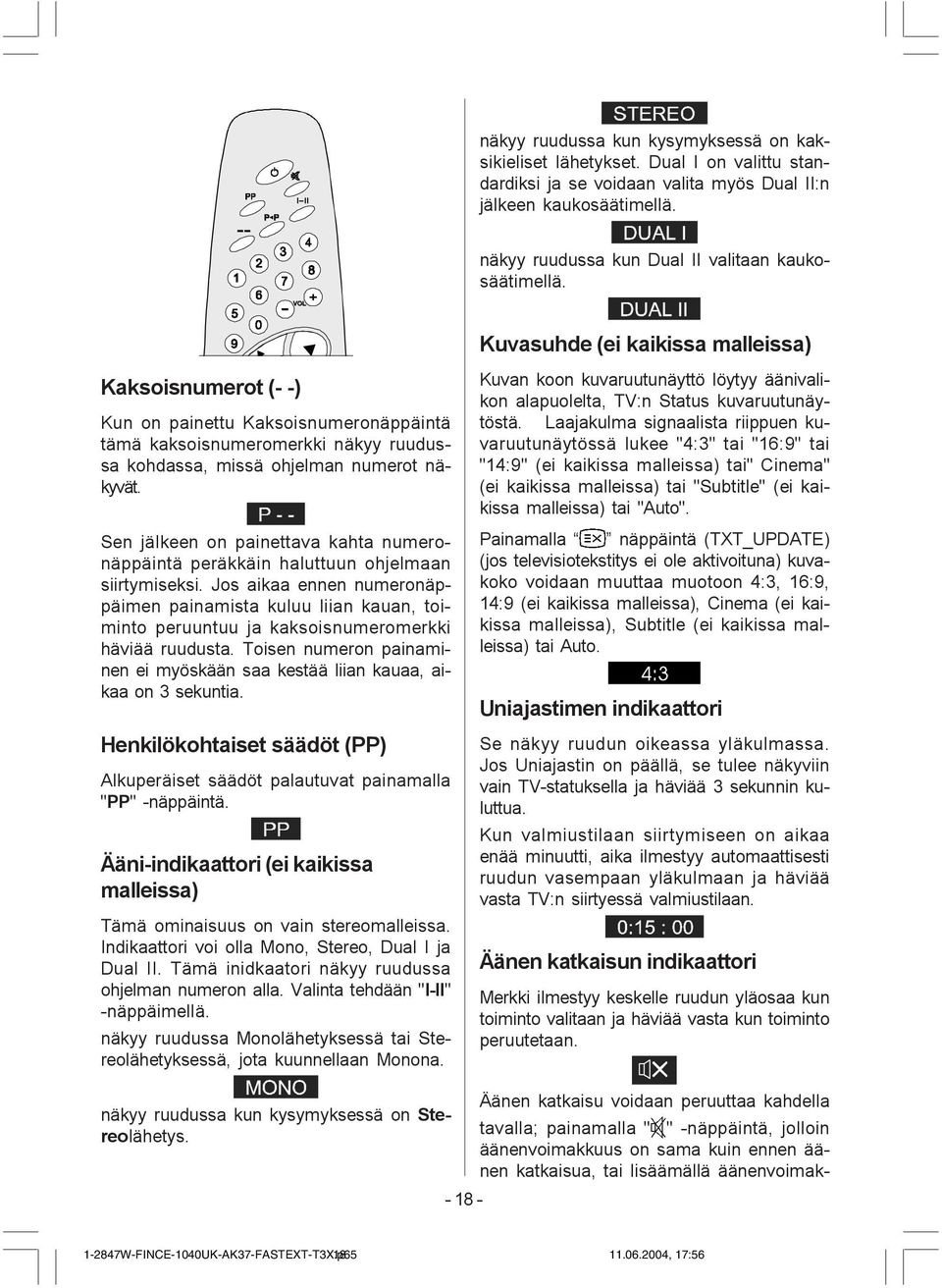

18 näkyy ruudussa kun kysymyksessä on kaksikieliset lähetykset. Dual I on valittu standardiksi ja se voidaan valita myös Dual II:n jälkeen kaukosäätimellä. näkyy ruudussa kun Dual II valitaan kaukosäätimellä. Kaksoisnumerot (- -) Kun on painettu Kaksoisnumeronäppäintä tämä kaksoisnumeromerkki näkyy ruudussa kohdassa, missä ohjelman numerot näkyvät. Sen jälkeen on painettava kahta numeronäppäintä peräkkäin haluttuun ohjelmaan siirtymiseksi. Jos aikaa ennen numeronäppäimen painamista kuluu liian kauan, toiminto peruuntuu ja kaksoisnumeromerkki häviää ruudusta. Toisen numeron painaminen ei myöskään saa kestää liian kauaa, aikaa on 3 sekuntia. Henkilökohtaiset säädöt (PP) Alkuperäiset säädöt palautuvat painamalla "PP" -näppäintä. Ääni-indikaattori (ei kaikissa malleissa) Tämä ominaisuus on vain stereomalleissa. Indikaattori voi olla Mono, Stereo, Dual I ja Dual II. Tämä inidkaatori näkyy ruudussa ohjelman numeron alla. Valinta tehdään "I-II" -näppäimellä. näkyy ruudussa Monolähetyksessä tai Stereolähetyksessä, jota kuunnellaan Monona. Kuvasuhde (ei kaikissa malleissa) Kuvan koon kuvaruutunäyttö löytyy äänivalikon alapuolelta, TV:n Status kuvaruutunäytöstä. Laajakulma signaalista riippuen kuvaruutunäytössä lukee "4:3" tai "16:9" tai "14:9" (ei kaikissa malleissa) tai" Cinema" (ei kaikissa malleissa) tai "Subtitle" (ei kaikissa malleissa) tai "Auto". Painamalla näppäintä (TXT_UPDATE) (jos televisiotekstitys ei ole aktivoituna) kuvakoko voidaan muuttaa muotoon 4:3, 16:9, 14:9 (ei kaikissa malleissa), Cinema (ei kaikissa malleissa), Subtitle (ei kaikissa malleissa) tai Auto. Uniajastimen indikaattori Se näkyy ruudun oikeassa yläkulmassa. Jos Uniajastin on päällä, se tulee näkyviin vain TV-statuksella ja häviää 3 sekunnin kuluttua. Kun valmiustilaan siirtymiseen on aikaa enää minuutti, aika ilmestyy automaattisesti ruudun vasempaan yläkulmaan ja häviää vasta TV:n siirtyessä valmiustilaan. Äänen katkaisun indikaattori Merkki ilmestyy keskelle ruudun yläosaa kun toiminto valitaan ja häviää vasta kun toiminto peruutetaan. näkyy ruudussa kun kysymyksessä on Stereolähetys Äänen katkaisu voidaan peruuttaa kahdella tavalla; painamalla " " -näppäintä, jolloin äänenvoimakkuus on sama kuin ennen äänen katkaisua, tai lisäämällä äänenvoimak W-FINCE-1040UK-AK37-FASTEXT-T3X.p65 18

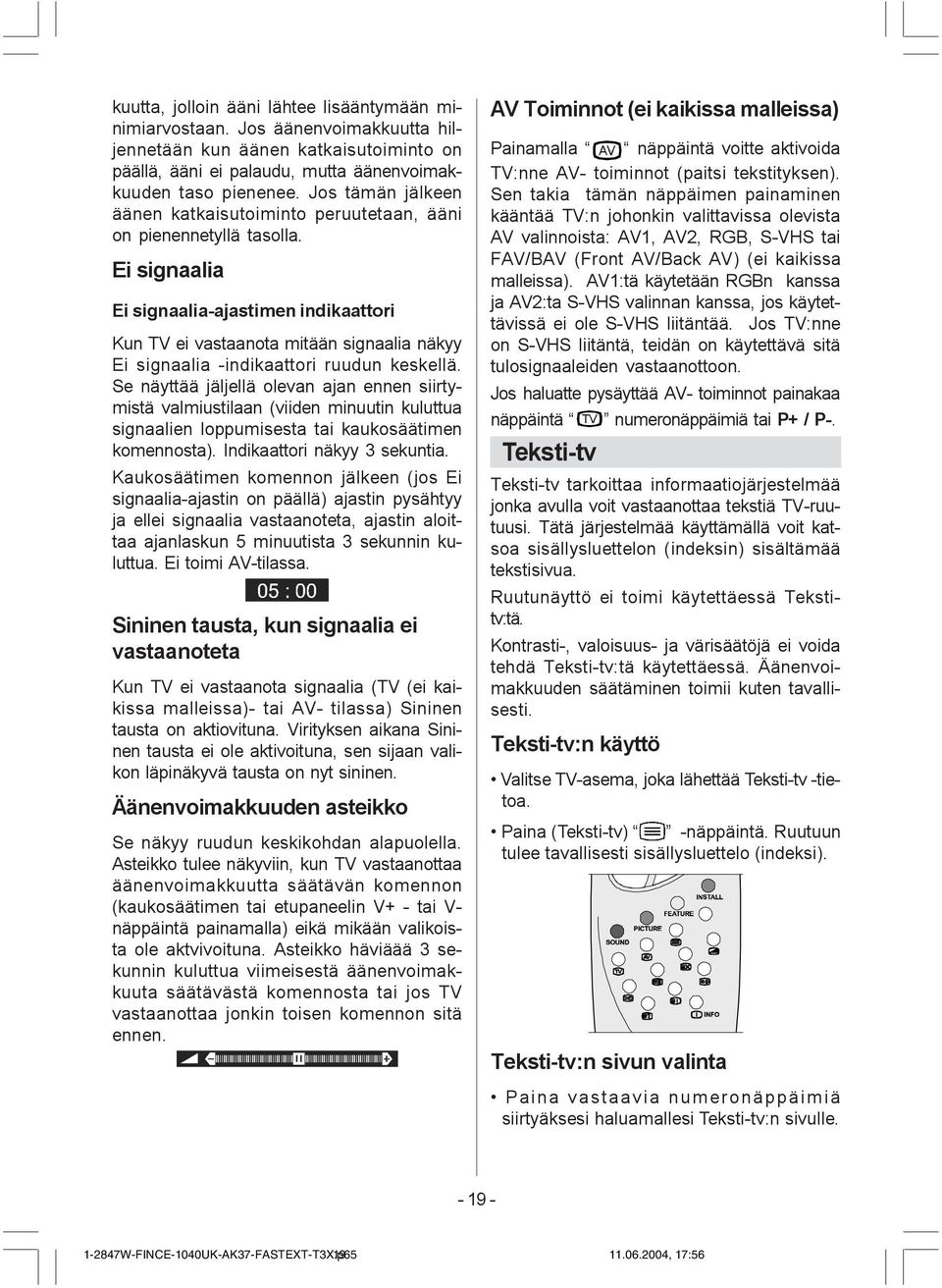

19 kuutta, jolloin ääni lähtee lisääntymään minimiarvostaan. Jos äänenvoimakkuutta hiljennetään kun äänen katkaisutoiminto on päällä, ääni ei palaudu, mutta äänenvoimakkuuden taso pienenee. Jos tämän jälkeen äänen katkaisutoiminto peruutetaan, ääni on pienennetyllä tasolla. Ei signaalia Ei signaalia-ajastimen indikaattori Kun TV ei vastaanota mitään signaalia näkyy Ei signaalia -indikaattori ruudun keskellä. Se näyttää jäljellä olevan ajan ennen siirtymistä valmiustilaan (viiden minuutin kuluttua signaalien loppumisesta tai kaukosäätimen komennosta). Indikaattori näkyy 3 sekuntia. Kaukosäätimen komennon jälkeen (jos Ei signaalia-ajastin on päällä) ajastin pysähtyy ja ellei signaalia vastaanoteta, ajastin aloittaa ajanlaskun 5 minuutista 3 sekunnin kuluttua. Ei toimi AV-tilassa. Sininen tausta, kun signaalia ei vastaanoteta Kun TV ei vastaanota signaalia (TV (ei kaikissa malleissa)- tai AV- tilassa) Sininen tausta on aktiovituna. Virityksen aikana Sininen tausta ei ole aktivoituna, sen sijaan valikon läpinäkyvä tausta on nyt sininen. Äänenvoimakkuuden asteikko Se näkyy ruudun keskikohdan alapuolella. Asteikko tulee näkyviin, kun TV vastaanottaa äänenvoimakkuutta säätävän komennon (kaukosäätimen tai etupaneelin V+ - tai V- näppäintä painamalla) eikä mikään valikoista ole aktvivoituna. Asteikko häviäää 3 sekunnin kuluttua viimeisestä äänenvoimakkuuta säätävästä komennosta tai jos TV vastaanottaa jonkin toisen komennon sitä ennen. AV Toiminnot (ei kaikissa malleissa) Painamalla $9 näppäintä voitte aktivoida TV:nne AV- toiminnot (paitsi tekstityksen). Sen takia tämän näppäimen painaminen kääntää TV:n johonkin valittavissa olevista AV valinnoista: AV1, AV2, RGB, S-VHS tai FAV/BAV (Front AV/Back AV) (ei kaikissa malleissa). AV1:tä käytetään RGBn kanssa ja AV2:ta S-VHS valinnan kanssa, jos käytettävissä ei ole S-VHS liitäntää. Jos TV:nne on S-VHS liitäntä, teidän on käytettävä sitä tulosignaaleiden vastaanottoon. Jos haluatte pysäyttää AV- toiminnot painakaa näppäintä 79 numeronäppäimiä tai P+ / P-. Teksti-tv Teksti-tv tarkoittaa informaatiojärjestelmää jonka avulla voit vastaanottaa tekstiä TV-ruutuusi. Tätä järjestelmää käyttämällä voit katsoa sisällysluettelon (indeksin) sisältämää tekstisivua. Ruutunäyttö ei toimi käytettäessä Tekstitv:tä. Kontrasti-, valoisuus- ja värisäätöjä ei voida tehdä Teksti-tv:tä käytettäessä. Äänenvoimakkuuden säätäminen toimii kuten tavallisesti. Teksti-tv:n käyttö Valitse TV-asema, joka lähettää Teksti-tv -tietoa. Paina (Teksti-tv) -näppäintä. Ruutuun tulee tavallisesti sisällysluettelo (indeksi). Teksti-tv:n sivun valinta Paina vastaavia numeronäppäimiä siirtyäksesi haluamallesi Teksti-tv:n sivulle W-FINCE-1040UK-AK37-FASTEXT-T3X.p65 19

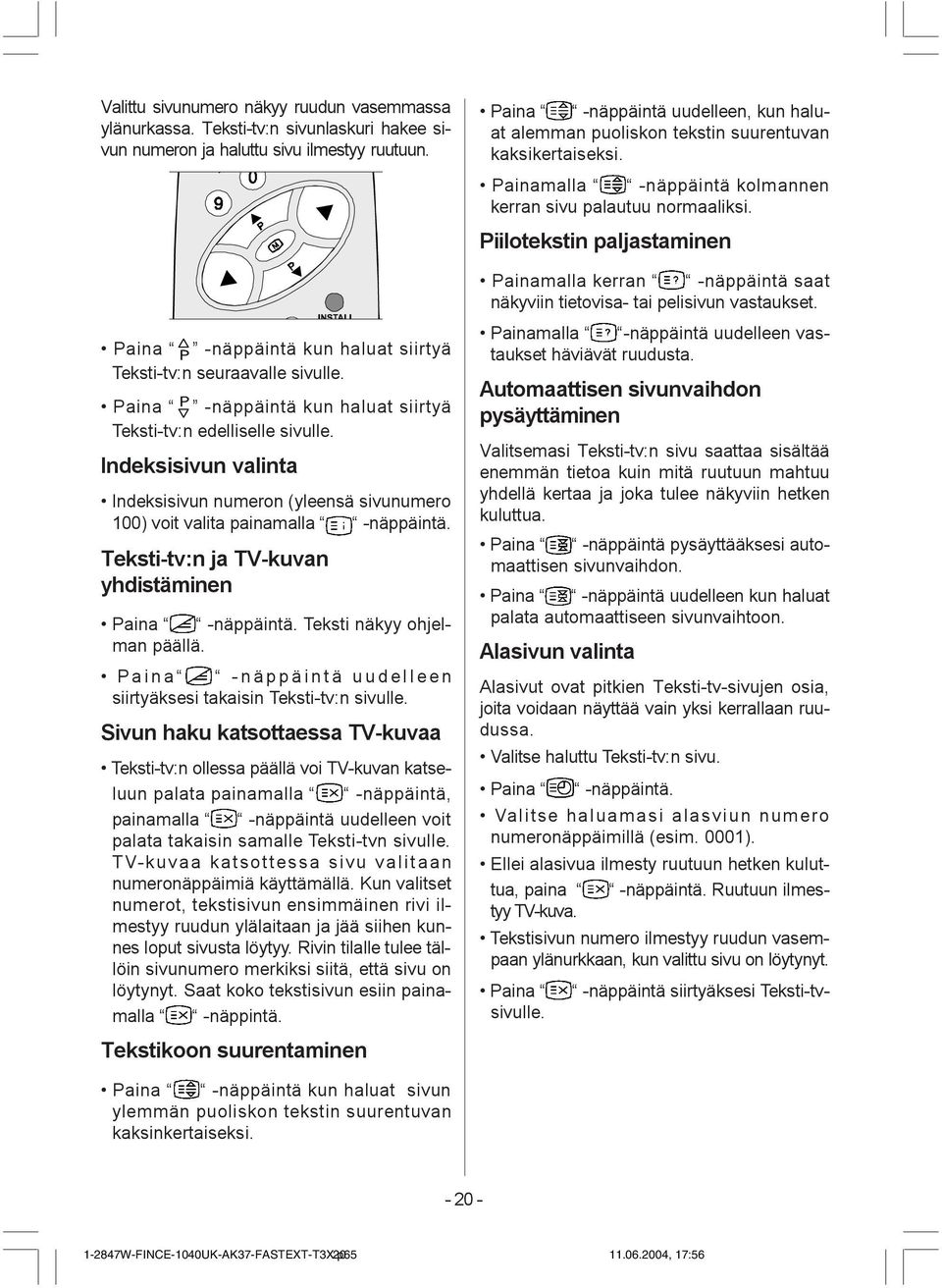

20 Valittu sivunumero näkyy ruudun vasemmassa ylänurkassa. Teksti-tv:n sivunlaskuri hakee sivun numeron ja haluttu sivu ilmestyy ruutuun. Paina -näppäintä kun haluat siirtyä Teksti-tv:n seuraavalle sivulle. Paina -näppäintä kun haluat siirtyä Teksti-tv:n edelliselle sivulle. Indeksisivun valinta Indeksisivun numeron (yleensä sivunumero 100) voit valita painamalla -näppäintä. Teksti-tv:n ja TV-kuvan yhdistäminen Paina -näppäintä. Teksti näkyy ohjelman päällä. Paina -näppäintä uudelleen siirtyäksesi takaisin Teksti-tv:n sivulle. Sivun haku katsottaessa TV-kuvaa Teksti-tv:n ollessa päällä voi TV-kuvan katseluun palata painamalla -näppäintä, painamalla -näppäintä uudelleen voit palata takaisin samalle Teksti-tvn sivulle. TV-kuvaa katsottessa sivu valitaan numeronäppäimiä käyttämällä. Kun valitset numerot, tekstisivun ensimmäinen rivi ilmestyy ruudun ylälaitaan ja jää siihen kunnes loput sivusta löytyy. Rivin tilalle tulee tällöin sivunumero merkiksi siitä, että sivu on löytynyt. Saat koko tekstisivun esiin painamalla -näppintä. Tekstikoon suurentaminen Paina -näppäintä uudelleen, kun haluat alemman puoliskon tekstin suurentuvan kaksikertaiseksi. Painamalla -näppäintä kolmannen kerran sivu palautuu normaaliksi. Piilotekstin paljastaminen Painamalla kerran -näppäintä saat näkyviin tietovisa- tai pelisivun vastaukset. Painamalla -näppäintä uudelleen vastaukset häviävät ruudusta. Automaattisen sivunvaihdon pysäyttäminen Valitsemasi Teksti-tv:n sivu saattaa sisältää enemmän tietoa kuin mitä ruutuun mahtuu yhdellä kertaa ja joka tulee näkyviin hetken kuluttua. Paina -näppäintä pysäyttääksesi automaattisen sivunvaihdon. Paina -näppäintä uudelleen kun haluat palata automaattiseen sivunvaihtoon. Alasivun valinta Alasivut ovat pitkien Teksti-tv-sivujen osia, joita voidaan näyttää vain yksi kerrallaan ruudussa. Valitse haluttu Teksti-tv:n sivu. Paina -näppäintä. Valitse haluamasi alasviun numero numeronäppäimillä (esim. 0001). Ellei alasivua ilmesty ruutuun hetken kuluttua, paina -näppäintä. Ruutuun ilmestyy TV-kuva. Tekstisivun numero ilmestyy ruudun vasempaan ylänurkkaan, kun valittu sivu on löytynyt. Paina -näppäintä siirtyäksesi Teksti-tvsivulle. Paina -näppäintä kun haluat sivun ylemmän puoliskon tekstin suurentuvan kaksinkertaiseksi W-FINCE-1040UK-AK37-FASTEXT-T3X.p65 20

21 Fastext (Käytettävissä, jos TV:ssäsi on FASTEXT-toiminto) (ei kaikissa malleissa) CTV:si tukee 7 sivun tekstitelevisiojärjestelmää. Kun näppäilet jonkin muistiin tallennettujen 7 sivun sivunumeroista, järjestelmän ei tarvitse etsiä sivua, vaan se tulee automaattisesti näkyviin. Paina -näppäintä selataksesi tekstitelevisionäyttöä eteenpäin sivu kerrallaan. Paina -näppäintä selataksesi tekstitelevisionäyttöä taaksepäin sivu kerrallaan. Fastext Aiheotsikot voivat olla erivärisiä. Paina valitsemasi aiheen väristä PUNAISTA, VIHREÄÄ, KELTAISTA tai SINISTÄ näppäintä päästäksesi nopeasti kyseiselle sivulle. Poistuminen Teksti-tv:stä Paina 79 -näppäintä. Näyttö siirtyy TV-kuvaan. Kellonajan näyttö Kun katsotaan TV-ohjelmaa, joka lähettää Teksti-tv:tä, voidaan painaa - näppäintä. Teksti-tv:stä otettu kellonaika näkyy keskellä ruudun yläosaa 5 sekuntia. Ellei kyseinen ohjelma lähetä Teksti-tv:tä, ei kellonaikaa tule ruutuun. Lisälaitteiden liittäminen TV-vastaanottimeesi voidaan liittää koko joukko erilaisia audio- ja videolaitteita. Esitetyistä liitäntädiagrammeista näet miten eri lisälaitteet liitetään TV:n taka- ja etuliittimiin. Euroliitännän kautta TV- vastaanottimessanne on yksi tai kaksi euroliitäntää. Jos haluatte liittää lisävarusteita (esim. kuvanauhuri, dekooderi, jne.) joissa on euroliitynnät, käyttäkää valinnaisia SCART1 ja SCART2 liittymiä. Jos lisälaite on liitetty Euroliittimien kautta, TV vaihtaa automaattisesti AV-kuvaan. Jos kysymyksessä on RGB-signaali, se näkyy kuvaruudussa. Jos painat AV-tilassa INFO -näppäintä, tila näkyy kuvaruudussa. Antenniliitännän kautta Jos haluat liittää TV-vastaanottimeesi videonauhurin tai dekooderin, mutta liitettävässä laitteessa ei ole Euroliitintä, on sinun käytettävä TV-vastaanottimesi antenniliitäntää. Jos videonauhuri on liitetty antenniliitännän kautta suositellaan käytettäväksi ohjelmaa numero 0. Dekooderi Kaapeli-tv tarjoaa suuren ohjelmavalikoiman. Monet niistä ovat ilmaisia, monista katsoja saa maksaa. Tämä merkitsee sitä, että sinun on tehtävä tilaussopimus sen yrityksen kanssa, joka lähettää ohjelmaa, jota haluat katsella. Yritys toimittaa sinulle ohjelmien dekoodaukseen tarvittavan dekooderin. Lisätietoja saat Kaapeli-tv-yritykseltäsi. Lue myös dekooderin mukana seuraavat käyttöoppaat. Dekooderin liittäminen antenniliitännän kautta Liitä antennijohto W-FINCE-1040UK-AK37-FASTEXT-T3X.p65 21

22 Dekooderin liitäntä TV:seen ilman antenniliitäntää Liittäkää dekooderi televisioonne eurokaapelin kautta (RCA pistokkeen kaapeli ) EXTERNAL 1:seen tai EXTERNAL 2:seen (RCA liittymä)(valinnainen). Jos televisiossanne on euroliittymä, saatte paremman kuvan laadun, jos liitätte eurokaapelin (RCA pistoke kaapeli) EXTERNAL liittymään (RCA liittymä)(valinnainen). TV ja videonauhuri Liitä antennijohdot. Saat paremman kuvanlaadun, jos liität myös eurojohdon EXTERNAL-liittimiin (ei kaikissa malleissa). NTSC -vastaanotto (ei kaikissa malleissa) Liitä NTSC-videonauhuri TV-vastaanottimen takapaneelin Euroliittimeen. Liitä NTSC-videonauhuri TV-vastaanottimen etupaneelin RCA-liittimeen (ei kaikissa malleissa). Paina sen jälkeen $9 -näppäintä valitaksesi AV1:n tai AV2:n tair FAV / BAV (ei kaikissa malleissa):n. Kopionti (ei kaikissa malleissa) Videonauhurin nauhoituslähteen valinta. Valitse Toimintovalikko Päävalikosta. Valitse AV-2 LÄHTÖ-lähde painamalla - tai -näppäintä. Videonauhurin testisignaalin haku ja tallennus Irrota antennijohto videonauhurin antenniliitännästä ANT. Kytke TV-vastaanottimeen virta ja anna videonauhurin lähettää testisignaalia (katso videonauhurin käyttöohjetta). Siirry Asennusvalikosta Säätövalikkoon. Videonauhurin testisignaali haetaan samalla tavalla kuin TV-signaalitkin haettiin ja tallennettiin. Katso kappaletta TV-kanavien viritys ja tallentaminen. Tallenna testisignaali ohjelmapaikkaan 0. Liitä antennijohto takaisin videonauhurisi antenniliittimeen ANT, kun olet tallentanut testisignaalin. Kamera ja videokamera Etu-AV tuloliittimeen liittäminen (ei kaikissa malleissa): Kameran tai videokameran liittäminen TVvastaanottimen etupaneeliin. Liitä lisälaite TV-vastaanottimen VIDEO- (keltainen), AUDIO R- (punainen) ja AUDIO L- (valkoinen) tuloliittimiin. Liitä johdot vastaavan värisiin liittimiin. Taka-AV tulo-/ lähtöliittimiin liittäminen (ei kaikissa malleissa): Kameran tai videokameran liittäminen TVvastaanottimen takapaneeliin. Liitä lisälaite TV-vastaanottimeen VIDEO- (keltainen), AUDIO R- (punainen) ja AUDIO L- (valkoinen) tuloliittimiin. Liitä johdot vastaavan värisiin liittimiin. Taka-AV lähtöliitintä voidaan käyttää Audioja Video-signaalien vastaanottamiseen antenniliittimen sijasta ja Taka-AV tuloliitintä vastaanottamaan CVBS-signaaleja kuten Etu-AV tuloliitintä (ei kaikissa malleissa). S-VHS liittymän käyttö (ei kaikissa malleissa): Älä käytä S-VHS- ja FAV- tuloliittimiä yhtä aikaa, koska se saattaa huonontaa kuvan laatua signaalin siirrossa. Liittäkää kamera tai videokamera TV:nne etu tai takapuolelle. Liittäkää lisävälineenne TV:seen S-VHS liittymän kautta ja audio liittymän (FAV) kautta, tai BAV liittymän kautta käyttäen S-VHS kaapelia W-FINCE-1040UK-AK37-FASTEXT-T3X.p65 22

23 Lisälaitteiden liittäminen $17(11, %$&.Ã69+6ÃHLÃNDLNLVVDÃPDOOHLVVD 6FDUWÃÃHLÃNDLNLVVDÃPDOOHLVVD 6FDUWÃÃHLÃNDLNLVVDÃPDOOHLVVD 7DNDÃ$9ÃOlKW ÃHLÃNDLNLVVDÃPDOOHLVVD 7DNDÃ$9ÃWXORÃHLÃNDLNLVVDÃPDOOHLVVD /LVlNDLXWWLPLHQÃOLLWWlPLQHQÃHLÃNDLNLVVDÃPDOOHLVVD 28 TAKAPANEELI $17 (;7Ã 69+6 (;7Ã 237,1 /ÃÃ$ 8'ÃÃ5ÃÃÃÃÃÃÃ9,'(2 287 VIDEOCAMERA KUULOKKEET (ei kaikissa malleissa) AUDIO VIDEO Lisäkaiuttimien liittäminen (ei kaikissa malleissa) $17,1 DEKOODERI SATELLIITTIVASTTAANOTTIMEL- LE W-FINCE-1040UK-AK37-FASTEXT-T3X.p65 23

24 Dekooderin liittäminen videonauhuriin Joissakin videonauhureissa on erityinen euroliitin dekooderia varten. Liitä eurojohto dekooderin euroliittimeen ja videonauhurisi erityiseen euroliittimeen. Lue myös videonauhurin käyttöohjeet. Videonauhurin liittäminen TV-vastaanottimeen selostetaan kohdassa TV ja videonauhuri. Mikäli haluat liittää TV-vastaanottimeesi muita lisälaitteita, ota yhteyttä TV-liikkeeseen. Kuulokkeiden liittäminen (ei kaikissa malleissa) Käytä kuulokkeiden liittämiseen TV:n oikeassa alalaidassa sijaitsevaa stereokuulokeliitintä. Lisäkaiuttimien liittäminen (ei kaikissa malleissa) TV:ssänne on kaksi liittymää (yksi vasemman puoleiselle ja yksi oikean puoleiselle kaiuttimelle), joiden kautta voitte liittää lisäkaiuttimia. Näihin liittymiin voitte liittää vähintään 8 ohmin kaiuttimia. Kun liitätte lisäkaiuttimia, TV:ssänne olevat kaiuttimet menevät automaattisesti pois päältä. Ohjeita Näyttöruudun puhdistus Pyyhi ruutu hieman kostealla pehmeällä liinalla. Älä käytä hankaus- tai liuotinaineita, koska ne saattavat vioittaa ruudn pintaa. Huono kuva Onko TV-järjestelmä oikea? Onko TV-vastaanotin tai antenni liian lähellä kaiuttimia, maadoittamattomia audio-laitteita tai neonvaloja yms.? Vuoret ja korkeat rakennukset saattavat aiheuttaa kuvahäiriöitä ja haamukuvia. Antennin kääntäminen voi joskus parantaa kuvan laatua. Onko TV-kuva tai Teksti-tv:n kuva epäselvä? Tarkista taajuus. Kuvan laatu saattaa olla huonompi, jos TV:seen on liitettynä kaksi lisälaitetta yhtäaikaa. Kokeile toisen lisälaitteen poistamista. Ei kuvaa Onko antenni liitetty oikein? Onko johdot liitetty kunnolla antenniliittimeen? Onko antennijohdossa vikaa? Onko antenniliitäntään käytetty oikeita liittimiä? Jos olet epävarma asiasta, ota yhteyttä TV-liikkeeseen. Ei kuvaa tarkoittaa sitä, että TV-vastaanottimesi ei vastaanota lähetyssignaalia. Oletko käyttänyt oikeita kaukosäätimen näppäimiä? Yritä uudestaan. Ääni Ääntä ei kuulu. Ääni on ehkä katkaistu - näppäimellä? Onko TV:seen liitetty lisäkaiuttimia? Ääni kuuluu vain yhdestäkaiuttimesta. Onko tasapaino säädetty toiseen ääriasemaansa? Tarkista Äänivalikosta. Kaukosäädin TV ei vastaa kaukosäätimellä annettuihin komentoihin. Paina vielä kerran kaukosäätimen 79 -näppäintä. Paristot ovat saattaneet kulua loppuun. TV:tä voi säätää myös etupaneelin näppäimillä. Oletko valinnut väärän valikon? Paina 79 - näppäintä palataksesi TV-kuvaan tai paina -näppäintä palataksesi edelliseen valikkoon. Ratkaisua ei löydy Kytke TV pois päältä ja takaisin päälle. Ellei tämä auta, ota yhteyttä huoltoliikkeeseen; älä yritä korjata laitetta itse W-FINCE-1040UK-AK37-FASTEXT-T3X.p65 24

25 Erittelyt TV-LÄHETYS PAL SECAM B/G, D/K, L/L KANAVIEN VASTAANOTTO VHF (TAAJUUSALUE I/III) UHF (TAAJUUSALUE U) HYPERBAND KAAPELI-TV (S1-S20/ S21-S41) KUVAPUTKI 28 16:9 MITAT (mm) 0,7$7ÃPP ' / + 3DLQRÃNJ Ã KANAVIEN LUKUMÄÄRÄ 100 KANAVAINDIKAATTORI Ruutunäytössä RF ANTENNILIITÄNTÄ 75 Ohmia (tasapainottamaton) KÄYTTÖJÄNNITE 230V AC, 50 Hz AUDIO LÄHTÖ German + Nicam Stereo AUDIO LÄHTÖTEHO (W RMS. ) (%10 THD) 2 x 10 TEHONKULUTUS (W) (maksim.) W-FINCE-1040UK-AK37-FASTEXT-T3X.p65 25
