1 SUOMEN RAKENTAMISMÄÄRÄYSKOKOELMA Rakennuslevyt Tyyppihyväksyntäohjeet 2006 Ympäristöministeriön asetus rakennuslevyjen tyyppihyväksynnästä Annettu Helsingissä 15 päivänä kesäkuuta 2006 Ympäristöministeriön päätöksen mukaisesti säädetään rakennustuotteiden hyväksynnästä 13 päivänä maaliskuuta 2003 annetun lain (230/2003) 10 :n sekä 5 päivänä helmikuuta 1999 annetun maankäyttö- ja rakennuslain (132/1999) 13 :n nojalla rakennuslevyjen tyyppihyväksynnässä noudatettaviksi seuraavat ohjeet. Tämä asetus tulee voimaan 1 päivänä syyskuuta Helsingissä 15 päivänä kesäkuuta 2006 Ympäristöministeri Jan-Erik Enestam Rakennusneuvos Jaakko Huuhtanen

2 SUOMEN RAKENTAMISMÄÄRÄYSKOKOELMA YMPÄRISTÖMINISTERIÖ, Asunto- ja rakennusosasto Rakennustuotteiden tyyppihyväksyntä Rakennuslevyjen tyyppihyväksyntä Ohjeet 2006 Sisällys 1 SOVELTAMISALA 2 RAKENTAMISMÄÄRÄYKSET JA -OHJEET 3 HYVÄKSYNNÄN PERUSTEET 4 LAADUNVALVONTA 4.1 Yleistä 4.2 Alkutarkastus 4.3 Valmistajan sisäinen laadunvalvonta 4.4 Ulkopuolinen laadunvalvonta 4.5 Laadunvalvontasopimus 5 MERKITSEMINEN 6 HAKEMUSASIAKIRJAT 6.1 Yleistä 6.2 Erityisvaatimukset LIITE 1 VIITTAUKSET 2

3 1 SOVELTAMISALA Nämä ohjeet koskevat rakennuslevyn tyyppihyväksyntää. Siltä osin kuin rakennuslevyn ominaisuuksia ei voida osoittaa harmonisoituun tuotestandardiin tai eurooppalaiseen tekniseen hyväksyntään perustuvalla CE-merkinnällä, rakennuslevylle voidaan myöntää tyyppihyväksyntä koskien näissä ohjeissa mainittuja ominaisuuksia. Rakennuslevyillä tarkoitetaan tässä yhteydessä rakennukseen kiinteästi asennettavia levymäisiä tuotteita, jotka voivat olla esimerkiksi puu-, kipsi- tai sementtipohjaisia pinnoitettuja tai pinnoittamattomia levyjä. 2 RAKENTAMISMÄÄRÄYKSET JA -OHJEET Käytettäessä rakennuslevyjä tuulijäykisteenä noudatetaan rakenteen suunnittelussa seuraavia Suomen rakentamismääräyskokoelman määräyksiä ja ohjeita niiden voimassaolevassa muodossa: B1 Rakenteiden varmuus ja kuormitukset, määräykset B10 Puurakenteet, ohjeet Vaihtoehtoisesti suunnittelu voi perustua seuraaviin eurooppalaisiin esistandardeihin ja niiden kansallisiin soveltamisasiakirjoihin: ENV 1991: Eurocode 1: Suunnitteluperusteet ja rakenteiden kuormat ENV : Eurocode 5: Puurakenteiden suunnittelu. Osa 1-1: Yleiset säännöt ja rakennuksia koskevat säännöt Huomautus: Nämä esistandardit tullaan korvaamaan seuraavilla eurooppalaisilla standardeilla, kun niihin liittyvät kansalliset liitteet on saatettu voimaan ja esistandardien käyttö on ympäristöministeriön päätöksellä lopetettu: SFS-EN 1990: Eurocode. Rakenteiden suunnitteluperusteet SFS-EN : Eurocode 5: Puurakenteiden suunnittelu. Osa 1-1: Yleiset säännöt ja rakennuksia koskevat säännöt 3 HYVÄKSYNNÄN PERUSTEET Hyväksynnällä varmistetaan, että hyväksynnän piiriin kuuluvilla kiinnikkeillä ohjeen mukaan kiinnitetyillä levyillä on murtorajatilassa riittävä kestävyys ja jäykkyys tuulikuorman aiheuttamaa rasitusta vastaan sekä siirtymärajatilan osalta riittävä jäykkyys. Tuulijäykiste mitoitetaan hyväksytyn suunnittelumenetelmän mukaan. Hyväksyttyjä suunnittelumenetelmiä ovat ohjeessa RIL esitetty menetelmä ja esistandardissa ENV esitetty menetelmä. Myös muita menetelmiä voidaan käyttää jos niiden oikeellisuus on riittävästi dokumentoitu esim. täysimittakaavaisin kokein. Levyjen ja rungon välisille kiinnikeliitoksille käytetään tyyppikokeissa saatuja lujuuden ja jäykkyyden ominaisarvoja. 3

4 Tyyppikokeissa otetaan huomioon kaikki ne kosteustilanteet, joihin levy voi joutua, myös levyn joutuminen sateelle alttiiksi ulkoverhouksen vielä puuttuessa. Tuulijäykisteenä toimivan rakennuslevy-kiinnike-runko-yhdistelmän tyyppitestit koostuvat täysimittakaavakokeista, materiaalikokeista ja liitoskokeista. Täysimittakaavaisten kuormituskokeiden menetelmäohje perustuu standardiin EN 594. Materiaalikokeet tehdään soveltuvan tuotestandardin mukaisesti. Rakennuslevyjen ja niiden kiinnitystarvikkeiden laatu ja ominaisuudet esitetään soveltuvin osin ENstandardien tai ETA-hyväksyntöjen mukaan. Levyistä määritetään tai jo testatuista levyistä ilmoitetaan puulevystandardissa EN 13986, kipsilevystandardissa EN 520 tai kuitusementtilevystandardissa pren määritellyt yleiset ominaisuudet. Muihin rakennuslevyihin sovelletaan näissä tai ko. levyjen erillisissä dokumenteissa esitettyjä vaatimuksia. Lujuusominaisuuksista ilmoitetaan suunnittelumenetelmässä tarvittavat ominaisuudet. Lisäksi ilmoitetaan laadunvalvonnassa seurattavat ominaisuudet ja niiden raja-arvot. Kiinnitystarvikkeiden tulee täyttää puurakenteiden kiinnitystarvikkeita koskevan standardin pren tai kipsilevyjen kiinnitystarvikkeita koskevan standardin pren mukaiset yleiset vaatimukset. Muiden levyjen kiinnikkeisiin tai erikoiskiinnikkeisiin sovelletaan niiden tuotespesifikaatioissa esitettyjä vaatimuksia. Lujuusominaisuuksista määritetään tai jo testatuista levyistä ilmoitetaan vähintään suunnittelumenetelmässä tarvittavat ominaisuudet. Lisäksi ilmoitetaan laadunvalvonnassa seurattavat ominaisuudet ja niiden raja-arvot jos ne poikkeavat tavanomaisesta. Kaikki lujuusarvot ilmoitetaan ominaisarvoina (5% fraktiileina). Myös näiden laskemisperuste esitetään (keskiarvo, hajonta, kokeiden lukumäärä ja käytetyt kertoimet tai muut lähtötiedot). Puukuitulevyistä ilmoitetaan hyväksyntää haettaessa standardissa EN määritellyistä ominaisuuksista vähintään seuraavat: Taivutuslujuus pituus- ja poikkisuuntaan, EN 310 Kimmokerroin, EN 310 Levyn poikittaisvetolujuus, EN 319 Kosteuden absorptio (RH 80 %) ja sen vaikutus lujuuteen EN , EN 622-3, EN 310 tai EN 319 Kipsilevyistä tulee ilmoittaa hyväksyntää haettaessa standardissa EN 520 määritellyistä ominaisuuksista vähintään seuraavat: Taivutuslujuus, EN 520 pituus ja poikkisuuntaan (tuulensuojalevyt testataan kosteina RH 80 %, standardi ei tunne kosteaa lujuutta) Kimmokerroin Kuitusementtilevyistä tulee ilmoittaa standardissa EN määritellyistä ominaisuuksista vähintään seuraavat: Taivutuslujuus, EN Kimmokerroin 4 LAADUNVALVONTA 4.1 Yleistä Tyyppihyväksyntä edellyttää valmistajan omaa sisäistä laadunvalvontaa. Valmistajalla tulee olla kirjallinen kuvaus laadunvalvontamenettelystä. 4

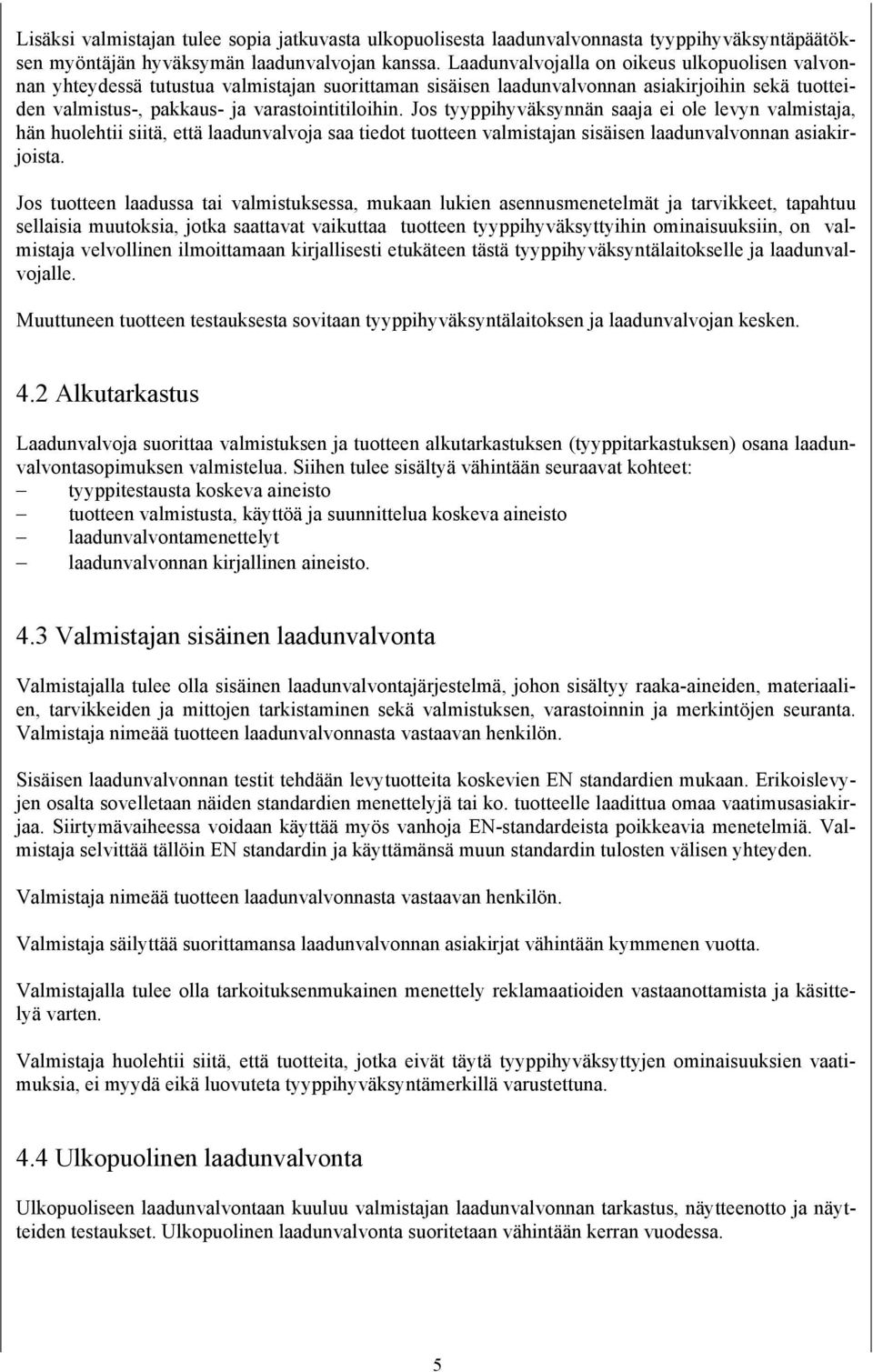

5 Lisäksi valmistajan tulee sopia jatkuvasta ulkopuolisesta laadunvalvonnasta tyyppihyväksyntäpäätöksen myöntäjän hyväksymän laadunvalvojan kanssa. Laadunvalvojalla on oikeus ulkopuolisen valvonnan yhteydessä tutustua valmistajan suorittaman sisäisen laadunvalvonnan asiakirjoihin sekä tuotteiden valmistus-, pakkaus- ja varastointitiloihin. Jos tyyppihyväksynnän saaja ei ole levyn valmistaja, hän huolehtii siitä, että laadunvalvoja saa tiedot tuotteen valmistajan sisäisen laadunvalvonnan asiakirjoista. Jos tuotteen laadussa tai valmistuksessa, mukaan lukien asennusmenetelmät ja tarvikkeet, tapahtuu sellaisia muutoksia, jotka saattavat vaikuttaa tuotteen tyyppihyväksyttyihin ominaisuuksiin, on valmistaja velvollinen ilmoittamaan kirjallisesti etukäteen tästä tyyppihyväksyntälaitokselle ja laadunvalvojalle. Muuttuneen tuotteen testauksesta sovitaan tyyppihyväksyntälaitoksen ja laadunvalvojan kesken. 4.2 Alkutarkastus Laadunvalvoja suorittaa valmistuksen ja tuotteen alkutarkastuksen (tyyppitarkastuksen) osana laadunvalvontasopimuksen valmistelua. Siihen tulee sisältyä vähintään seuraavat kohteet: tyyppitestausta koskeva aineisto tuotteen valmistusta, käyttöä ja suunnittelua koskeva aineisto laadunvalvontamenettelyt laadunvalvonnan kirjallinen aineisto. 4.3 Valmistajan sisäinen laadunvalvonta Valmistajalla tulee olla sisäinen laadunvalvontajärjestelmä, johon sisältyy raaka-aineiden, materiaalien, tarvikkeiden ja mittojen tarkistaminen sekä valmistuksen, varastoinnin ja merkintöjen seuranta. Valmistaja nimeää tuotteen laadunvalvonnasta vastaavan henkilön. Sisäisen laadunvalvonnan testit tehdään levytuotteita koskevien EN standardien mukaan. Erikoislevyjen osalta sovelletaan näiden standardien menettelyjä tai ko. tuotteelle laadittua omaa vaatimusasiakirjaa. Siirtymävaiheessa voidaan käyttää myös vanhoja EN-standardeista poikkeavia menetelmiä. Valmistaja selvittää tällöin EN standardin ja käyttämänsä muun standardin tulosten välisen yhteyden. Valmistaja nimeää tuotteen laadunvalvonnasta vastaavan henkilön. Valmistaja säilyttää suorittamansa laadunvalvonnan asiakirjat vähintään kymmenen vuotta. Valmistajalla tulee olla tarkoituksenmukainen menettely reklamaatioiden vastaanottamista ja käsittelyä varten. Valmistaja huolehtii siitä, että tuotteita, jotka eivät täytä tyyppihyväksyttyjen ominaisuuksien vaatimuksia, ei myydä eikä luovuteta tyyppihyväksyntämerkillä varustettuna. 4.4 Ulkopuolinen laadunvalvonta Ulkopuoliseen laadunvalvontaan kuuluu valmistajan laadunvalvonnan tarkastus, näytteenotto ja näytteiden testaukset. Ulkopuolinen laadunvalvonta suoritetaan vähintään kerran vuodessa. 5

6 Valmistajan laadunvalvonnan tarkastukseen kuuluu: valmistajan laadunvalvonnan asiakirjojen tarkastus raaka-aineiden, materiaalien ja tarvikkeiden tarkastus suunnittelu- ja asennusohjeiden tarkastus valmisteilla ja varastoituna olevien tuotteiden, tuotepakkausten ja niiden merkintöjen tarkastus. Testattavat näytteet otetaan valmistajan varastosta niin, että ne edustavat valmistajan tyyppihyväksynnän kohteena olevaa tuotantoa. Testaustarpeen ja -taajuuden määrittelee laadunvalvoja. Laadunvalvonnan tulokset raportoidaan jokaisen tarkastuskäynnin jälkeen tyyppihyväksynnän saajalle ja vähintään kerran vuodessa hyväksynnän antajalle. Jos tarkastuskäynnin yhteydessä todetaan tuotteessa puutteita tai virheitä tai jos muuton on aihetta epäillä hyväksynnän kohteena olevan tuotteen ominaisuuksien muuttuneen, laadunvalvojan on ilmoitettava asiasta välittömästi tarkastuskäynnin jälkeen tuotteen valmistajalle ja päätöksen antajalle. 4.5 Laadunvalvontasopimus Sopimuksesta ja sen liitteistä on käytävä selville seuraavat tiedot: laadunvalvonnan tarkoitus ja sisältö laadunvalvonnan piiriin kuuluvat tuotteet ja niiden valmistuspaikat tuotteita ja niiden ominaisuuksia koskevat yksityiskohtaiset tiedot sekä asennus- ja käyttöohjeet valmistajan velvollisuudet (valmistajan sisäinen laadunvalvonta ja muutoksia koskeva ilmoitusvelvollisuus, laadunvalvonnan vastuuhenkilö) laadunvalvojan velvollisuudet (laadunvalvojan suorittama valvonta ja raportointi valmistajalle ja hyväksyntälaitokselle, valvonnasta vastaava yhteyshenkilö) edellytykset muutosten tekemiselle sopimukseen ja sen liitteisiin sopimuksen voimassaoloaika ja irtisanominen muut ehdot. 5 MERKITSEMINEN Tyyppihyväksytty tuote tai tuotepakkaukset, sen mukaan kuin tyyppihyväksyntäpäätöksessä edellytetään, on merkittävä tyyppihyväksyntämerkillä sekä muilla tyyppihyväksyntäpäätöksessä edellytetyillä merkinnöillä. 6 HAKEMUSASIAKIRJAT 6.1 Yleistä Tyyppihyväksynnän hakija esittää tyyppihyväksyntälaitokselle hakemusasiakirjat. Hakemuksessa ja sen liitteissä on ilmoitettava seuraavat tiedot ja esitettävä seuraavat asiakirjat: hakija (yrityksen nimi ja yhteystiedot) valmistaja (mikäli eri taho kuin hakija), tarvittaessa yritysrekisteriote valtakirja, jos hakija on muu taho kuin valmistaja hakijan asiaa hoitavan henkilön yhteystiedot 6

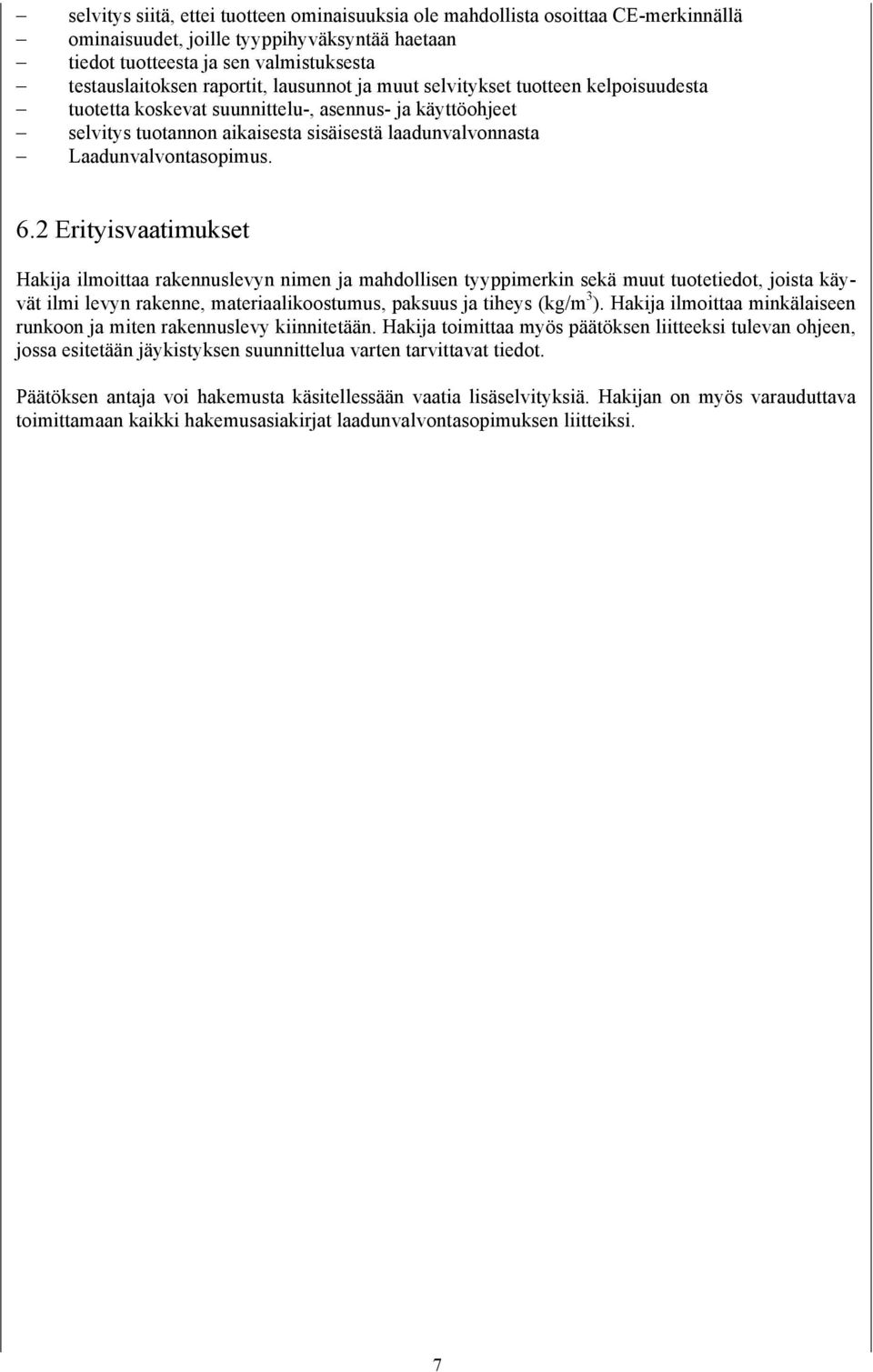

7 selvitys siitä, ettei tuotteen ominaisuuksia ole mahdollista osoittaa CE-merkinnällä ominaisuudet, joille tyyppihyväksyntää haetaan tiedot tuotteesta ja sen valmistuksesta testauslaitoksen raportit, lausunnot ja muut selvitykset tuotteen kelpoisuudesta tuotetta koskevat suunnittelu-, asennus- ja käyttöohjeet selvitys tuotannon aikaisesta sisäisestä laadunvalvonnasta Laadunvalvontasopimus. 6.2 Erityisvaatimukset Hakija ilmoittaa rakennuslevyn nimen ja mahdollisen tyyppimerkin sekä muut tuotetiedot, joista käyvät ilmi levyn rakenne, materiaalikoostumus, paksuus ja tiheys (kg/m 3 ). Hakija ilmoittaa minkälaiseen runkoon ja miten rakennuslevy kiinnitetään. Hakija toimittaa myös päätöksen liitteeksi tulevan ohjeen, jossa esitetään jäykistyksen suunnittelua varten tarvittavat tiedot. Päätöksen antaja voi hakemusta käsitellessään vaatia lisäselvityksiä. Hakijan on myös varauduttava toimittamaan kaikki hakemusasiakirjat laadunvalvontasopimuksen liitteiksi. 7

8 LIITE 1 VIITTAUKSET RIL , Puurakenteiden suunnitteluohjeet SFS-EN 310, Wood-based panels. Determination of modulus of elasticity in bending and of bending strength. Puulevyt. Taivutuskimmomoduulin ja taivutuslujuuden määritys EN 319, Particleboards and fibreboards. Determination of tensile strength perpendicular to the plane of the board EN 520, Gypsum plasterboards- Definitions, requirements and test methods EN 594, Timber structures. Test methods. Racking strength and stiffness of timber frame wall panels EN 622-3, Fibreboards. Specifications. Part 3: Requirements for medium boards EN Fibreboards. Specifications. Part 4: Requirements for softboards EN Fibreboards. Specifications. Part 5: Requirements for dry process boards EN , Particle boards. Determination of moisture resistance, Part 1: Boil test EN 12467, Fibre-cement flat sheets- Product specification and test methods EN 13986, Wood based panels for use in construction- Characteristics, evaluation of conformity and marking pren 14566, Mechanical fasteners for gypsum plasterboard systems pren 14592, Timber structures. Fasteners. Requirements 8
