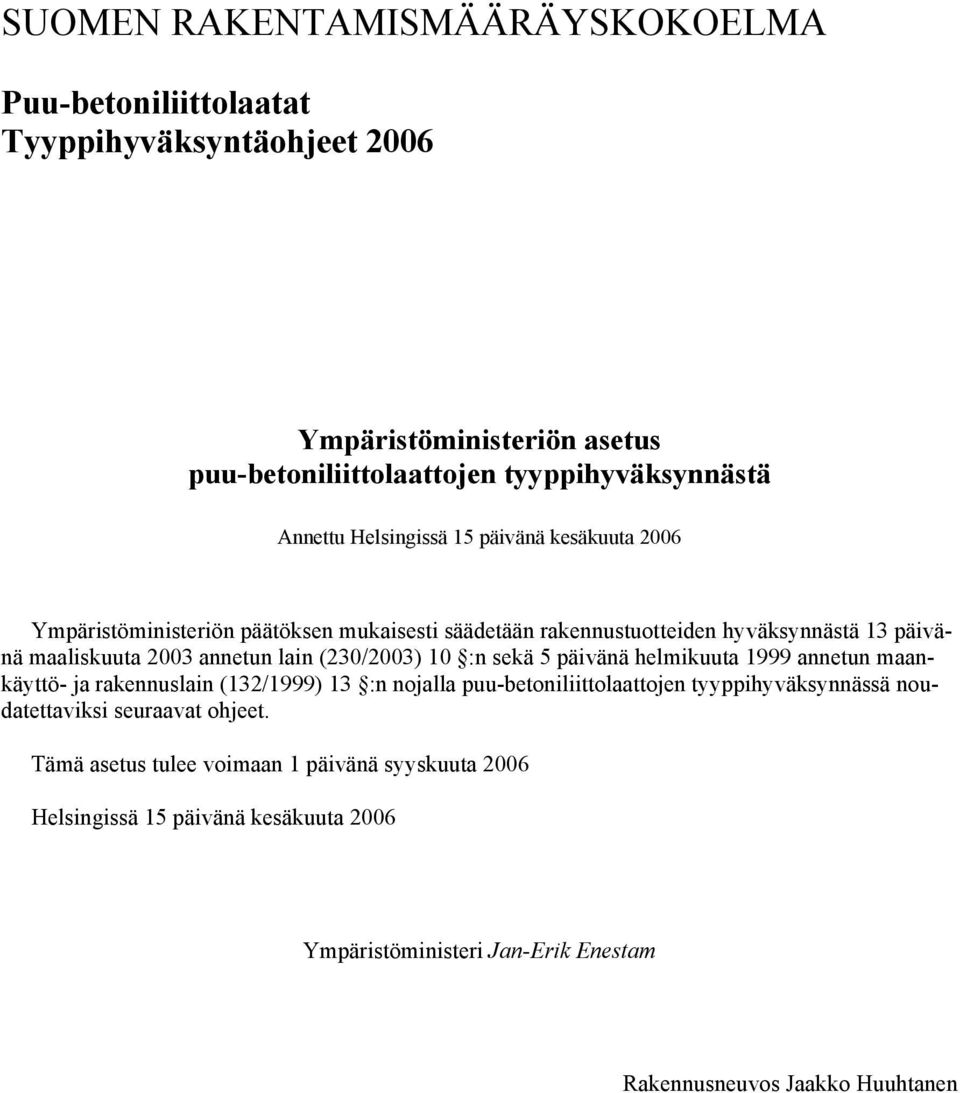

1 SUOMEN RAKENTAMISMÄÄRÄYSKOKOELMA Puu-betoniliittolaatat Tyyppihyväksyntäohjeet 2006 Ympäristöministeriön asetus puu-betoniliittolaattojen tyyppihyväksynnästä Annettu Helsingissä 15 päivänä kesäkuuta 2006 Ympäristöministeriön päätöksen mukaisesti säädetään rakennustuotteiden hyväksynnästä 13 päivänä maaliskuuta 2003 annetun lain (230/2003) 10 :n sekä 5 päivänä helmikuuta 1999 annetun maankäyttö- ja rakennuslain (132/1999) 13 :n nojalla puu-betoniliittolaattojen tyyppihyväksynnässä noudatettaviksi seuraavat ohjeet. Tämä asetus tulee voimaan 1 päivänä syyskuuta 2006 Helsingissä 15 päivänä kesäkuuta 2006 Ympäristöministeri Jan-Erik Enestam Rakennusneuvos Jaakko Huuhtanen

2 SUOMEN RAKENTAMISMÄÄRÄYSKOKOELMA YMPÄRISTÖMINISTERIÖ, Asunto- ja rakennusosasto Rakennustuotteiden tyyppihyväksyntä Puu-betoniliitolaattojen tyyppihyväksyntä Ohjeet 2006 Sisällys 1 SOVELTAMISALA 2 RAKENTAMISMÄÄRÄYKSET JA -OHJEET 3 HYVÄKSYNNÄN PERUSTEET 3.1 Yleistä 3.2 Materiaalit 3.3 Lujuustekniset ominaisuudet 3.4 Palotekniset ominaisuudet 4 TYYPPIKOKEET 4.1 Yleistä 4.2 Lujuustekniset ominaisuudet 4.3 Palotekniset ominaisuudet 5 LAADUNVALVONTA 5.1 Yleistä 5.2 Alkutarkastus 5.3 Valmistajan jatkuva laadunvalvonta 5.4 Ulkopuolinen laadunvalvonta 5.5 Laadunvalvontasopimus 6 MERKITSEMINEN 7 HAKEMUSASIAKIRJAT 7.1 Yleistä 7.2 Erityisvaatimukset Liite 1 VIITTAUKSET 2

3 1 SOVELTAMISALA Nämä tyyppihyväksyntäohjeet koskevat puu-betoniliittolaattoja, jotka koostuvat laattamaisesta betoniosasta sekä siihen rakenteellisesti liitetyistä puupalkeista. Betonilaatta voidaan tehdä esivalmistettuna elementtinä tai paikalla valettuna. Puu-betoniliittolaatoille voidaan myöntää lujuus- ja paloteknisiä ominaisuuksia koskeva tyyppihyväksyntä siltä osin kuin liittolaatan ominaisuuksia ei voida osoittaa yhdenmukaistettuun tuotestandardiin tai eurooppalaiseen tekniseen hyväksyntäohjeeseen perustuvalla CE-merkinnällä. Ohjeet koskevat liittolaattoja, joiden liittovaikutus perustuu betonilaatan ja puupalkkien välillä olevien teräsosien antamaan tartuntaan. Ohjeet eivät koske liittolaattaa, jonka betoniosa on esijännitetty. Puu-betoniliittolaattoja käytetään kantavina ylä-, väli- ja alapohjarakenteina yleensä sisäkäyttökohteissa. Alapohjina ne voivat osittain olla säältä suojatussa ulkotilassa. Kussakin tyyppihyväksyntäpäätöksessä yksilöidään ne rakennetyypit ja käyttökohteet, joita päätös koskee. 2 RAKENTAMISMÄÄRÄYKSET JA -OHJEET Puu-betoniliittolaattojen valmistuksessa, suunnittelussa ja käytössä tulee noudattaa seuraavia määräyksiä ja ohjeita voimassaolevassa muodossa: Suomen Rakentamismääräyskokoelman osat B1 Rakenteiden varmuus ja kuormitukset, määräykset B2 Kantavat rakenteet, määräykset B4 Betonirakenteet, ohjeet B10 Puurakenteet, ohjeet E1 Rakennusten paloturvallisuus, määräykset ja ohjeet E2 Tuotanto- ja varastorakennuksen paloturvallisuus, ohjeet E4 Autosuojien paloturvallisuus, ohjeet E9 Kattilahuoneiden ja polttoainevarastojen paloturvallisuus, ohjeet Vaihtoehtoisesti suunnittelu voi perustua seuraaviin eurooppalaisiin esistandardeihin ja niiden kansallisiin soveltamisasiakirjoihin: SFS-ENV 1991 Eurocode 1: Suunnitteluperusteet ja rakenteiden kuormat SFS-ENV Eurocode 2: Betonirakenteiden suunnittelu. Osa 1-1 Yleiset säännöt ja rakennuksia koskevat säännöt SFS-ENV Eurocode 2: Betonirakenteiden suunnittelu. Osa 1-2 Yleiset säännöt Rakenteellinen palomitoitus SFS-ENV Eurocode 5: Puurakenteiden suunnittelu. Osa 1-1 Yleiset säännöt ja rakennuksia koskevat säännöt SFS-ENV Eurocode 5: Puurakenteiden suunnittelu. Osa 1-2 Rakenteiden palomitoitus Huomautus: Nämä esistandardit tullaan korvaamaan seuraavilla eurooppalaisilla standardeilla, kun niihin liittyvät kansalliset liitteet on saatettu voimaan ja esistandardien käyttö on ympäristöministeriön päätöksellä lopetettu: SFS-EN 1990: Eurocode. Rakenteiden suunnitteluperusteet SFS-EN 1991: Eurocode 1: Rakenteiden kuormat SFS-EN : Eurocode 2: Betonirakenteiden suunnittelu. Osa 1-1: Yleiset säännöt ja rakennuksia koskevat säännöt SFS-EN : Eurocode 2: Betonirakenteiden suunnittelu. Osa 1-2: Yleiset säännöt Rakenteiden palomitoitus 3

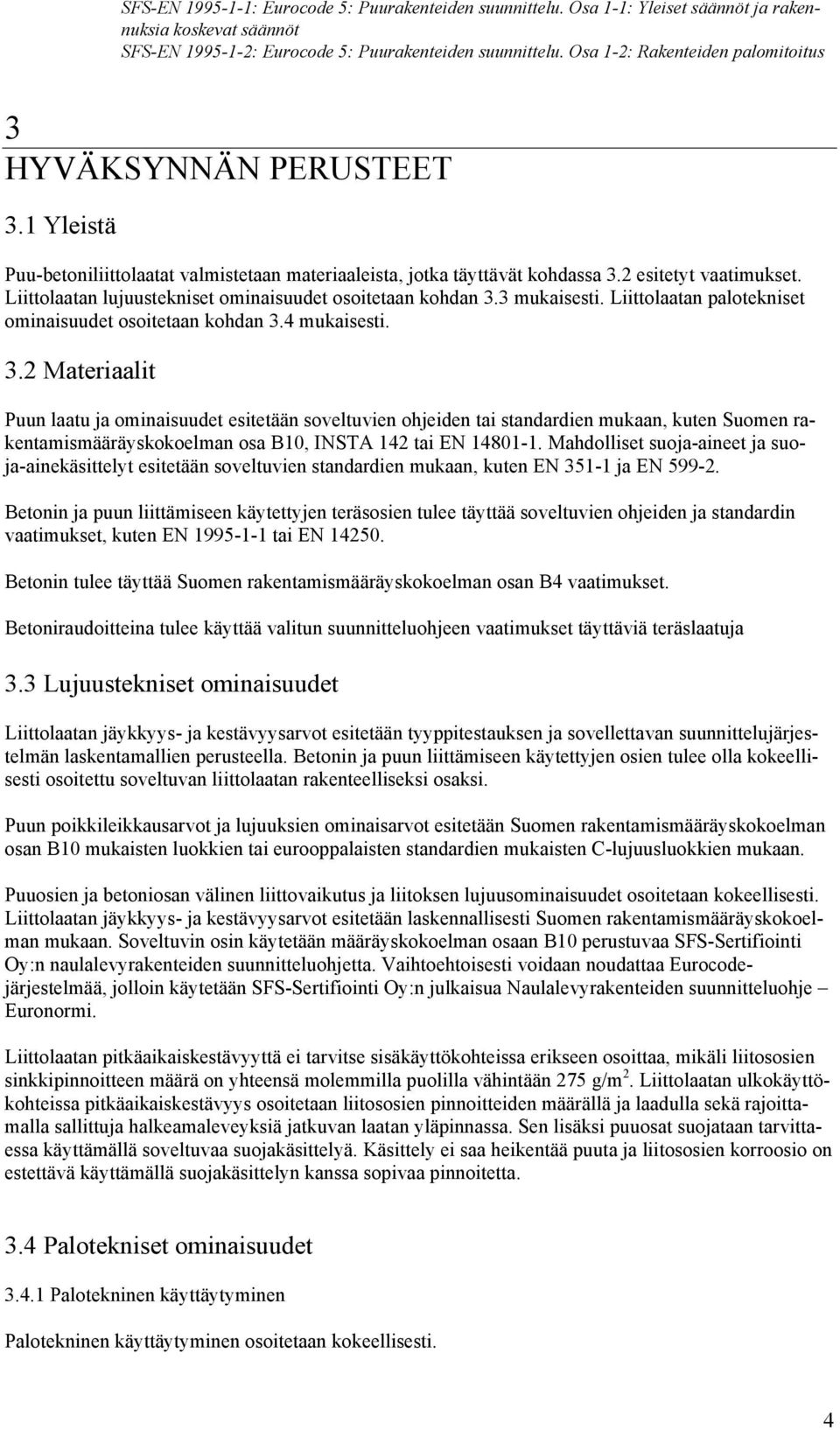

4 SFS-EN : Eurocode 5: Puurakenteiden suunnittelu. Osa 1-1: Yleiset säännöt ja rakennuksia koskevat säännöt SFS-EN : Eurocode 5: Puurakenteiden suunnittelu. Osa 1-2: Rakenteiden palomitoitus 3 HYVÄKSYNNÄN PERUSTEET 3.1 Yleistä Puu-betoniliittolaatat valmistetaan materiaaleista, jotka täyttävät kohdassa 3.2 esitetyt vaatimukset. Liittolaatan lujuustekniset ominaisuudet osoitetaan kohdan 3.3 mukaisesti. Liittolaatan palotekniset ominaisuudet osoitetaan kohdan 3.4 mukaisesti. 3.2 Materiaalit Puun laatu ja ominaisuudet esitetään soveltuvien ohjeiden tai standardien mukaan, kuten Suomen rakentamismääräyskokoelman osa B10, INSTA 142 tai EN Mahdolliset suoja-aineet ja suoja-ainekäsittelyt esitetään soveltuvien standardien mukaan, kuten EN ja EN Betonin ja puun liittämiseen käytettyjen teräsosien tulee täyttää soveltuvien ohjeiden ja standardin vaatimukset, kuten EN tai EN Betonin tulee täyttää Suomen rakentamismääräyskokoelman osan B4 vaatimukset. Betoniraudoitteina tulee käyttää valitun suunnitteluohjeen vaatimukset täyttäviä teräslaatuja 3.3 Lujuustekniset ominaisuudet Liittolaatan jäykkyys- ja kestävyysarvot esitetään tyyppitestauksen ja sovellettavan suunnittelujärjestelmän laskentamallien perusteella. Betonin ja puun liittämiseen käytettyjen osien tulee olla kokeellisesti osoitettu soveltuvan liittolaatan rakenteelliseksi osaksi. Puun poikkileikkausarvot ja lujuuksien ominaisarvot esitetään Suomen rakentamismääräyskokoelman osan B10 mukaisten luokkien tai eurooppalaisten standardien mukaisten C-lujuusluokkien mukaan. Puuosien ja betoniosan välinen liittovaikutus ja liitoksen lujuusominaisuudet osoitetaan kokeellisesti. Liittolaatan jäykkyys- ja kestävyysarvot esitetään laskennallisesti Suomen rakentamismääräyskokoelman mukaan. Soveltuvin osin käytetään määräyskokoelman osaan B10 perustuvaa SFS-Sertifiointi Oy:n naulalevyrakenteiden suunnitteluohjetta. Vaihtoehtoisesti voidaan noudattaa Eurocodejärjestelmää, jolloin käytetään SFS-Sertifiointi Oy:n julkaisua Naulalevyrakenteiden suunnitteluohje Euronormi. Liittolaatan pitkäaikaiskestävyyttä ei tarvitse sisäkäyttökohteissa erikseen osoittaa, mikäli liitososien sinkkipinnoitteen määrä on yhteensä molemmilla puolilla vähintään 275 g/m 2. Liittolaatan ulkokäyttökohteissa pitkäaikaiskestävyys osoitetaan liitososien pinnoitteiden määrällä ja laadulla sekä rajoittamalla sallittuja halkeamaleveyksiä jatkuvan laatan yläpinnassa. Sen lisäksi puuosat suojataan tarvittaessa käyttämällä soveltuvaa suojakäsittelyä. Käsittely ei saa heikentää puuta ja liitososien korroosio on estettävä käyttämällä suojakäsittelyn kanssa sopivaa pinnoitetta. 3.4 Palotekniset ominaisuudet Palotekninen käyttäytyminen Palotekninen käyttäytyminen osoitetaan kokeellisesti. 4

5 Rakennustarvikkeiden luokitus niiden paloteknisen käyttäytymisen perusteella esitetään standardissa SFS-EN : Palonkestävyys Puu-betoniliittolaattarakenteisten väli-, ylä- ja alapohjien palotekniset luokat esitetään standardissa SFS-EN Palonkestävyys osoitetaan ensisijaisesti kokeellisesti. Koetulosten käytön laajentaminen voidaan mahdollisesti tehdä laskennallisesti kulloinkin käytössä olevan suunnittelujärjestelmän mukaisesti. 4 TYYPPIKOKEET 4.1 Yleistä Tyyppitestit tulee suorittaa tyyppihyväksyntälaitoksen hyväksymässä testauslaitoksessa. Rakenteellisten ominaisuuksien tyyppitestauksesta esitetään testausseloste. Paloteknisten ominaisuuksien testauslaitos antaa testausselosteen tai muun arviointiraportin, jossa todetaan tuotteen vaatimustenmukaisuus paloluokituksen suhteen. Tyyppitestauksen testausselosteesta tulee käydä ilmi noudatettu koemenettely (standardi tai muu koekuormitusohje), kokeiden suorituspaikka, suoritusajankohta, koekappaleiden valmistus-, poikkileikkaus- ja materiaalitiedot, kuormitus- ja mittausjärjestelyt, koetulokset ja tulosten käsittely. 4.2 Lujuustekniset ominaisuudet Puu-betoniliittolaatan tyyppitestit koostuvat täysimittakaavaisista liittolaatan kuormituskokeista ja liitososien kokeista. Liitososien tyyppitestaukset voidaan korvata laskennallisilla tarkasteluilla, mikäli liitososien kestävyys voidaan laskea käytettävän suunnittelujärjestelmän mukaisesti. Täysimittakaavaisessa puu-betoniliittolaatan kuormituskokeessa koejärjestelyihin sovelletaan EOTA TR :ssa kuvattuja koemenettelyjä. Laatan jänneväli valitaan siten, että se edustaa ajateltua käyttöä. Laatan leveydeksi valitaan yleensä elementin suurin kokonaisleveys. Jos laatan suurin kokonaisleveys muodostuu useammasta kuin viidestä samanlaisesta palkkivälistä tai ristikkovälistä, voidaan kuormittaa viiden palkkivälin levyinen koekappale. Koekappaleiden vähimmäislukumäärä on kaksi. Niiden ei tarvitse olla rakenteeltaan täsmälleen samanlaisia kunhan poikkeamat ovat sellaisia että koekappaleiden voidaan katsoa edustavan samaa rakennetyyppiä. Kuormituksena käytetään kolmannespisteissä olevaa viivakuormaa. Kuormitus tehdään seuraavasti: 1. Kuorma nostetaan 1-5 min kuluessa arvoon 40 % arvioidusta murtokuormasta. 2. Kuormaa vähennetään1-5 min kuluessa arvoon 10 % arvioidusta murtokuormasta. 3. Kuorma nostetaan1-5 min kuluessa arvoon 40 % arvioidusta murtokuormasta ja pidetään vähintään tunti, jona aikana muodonmuutosta seurataan. 4. Kuormitus murtoon noin 10 min kuluessa. Laatan kaarevuus mitataan vähintäänkin keskimmäisen palkin tai ristikon alapaarteesta (taipuma kolmesta pisteestä). Lisäksi mitataan tukien painuma. Betonilaatan ja puurakenteen välinen liukuma mitataan koekappaleen molemmista päistä. 1 EOTA TR 002 esittää puukomposiittipalkkien koekuormitusmenettelyt, ja siinä on esitetty erilaisia kuormitustilanteita jotka on syytä ottaa huomioon myös liittolaatoilla. 5

6 Tuloksista esitetään murtokuormat ja murtotapa, kuorma-taipumakuvaajat, kuorma-liukumakuvaajat sekä kriittisen rakenneosan jännitys (betonirakenteen, liitososan tai puurakenteen jännitys). Jännitys voidaan joko laskea tai mitata (venymämittausliuskalla). Mitatuista murtokuormista tehdään johtopäätöksiä liittolaatan kyvystä kestää aiotun käyttökohteen mukaiset kuormitukset. Tuloksia voidaan myös analysoida laskennallisesti EN 1990 liitteen D mukaisesti. 2 Hyväksynnän kohteena olevan rakennetyypin ominaisuudet voivat olla sellaiset, että myös muita EOTA TR 002:ssa esitettyjä koemenettelyjä tarvitaan ominaisuuksien selvittämiseksi. Tämä on aina harkittava erikseen. Liitososien tyyppitestauksessa selvitetään näiden kyky siirtää voimaa betonin ja puurakenteen välillä. Naulalevyjä käytettäessä sovelletaan standardin EN 1075 mukaisia menettelyjä, erityisesti kohtaa Tartunta betoniin voidaan testata vastaavanlaisella koekappaleella tai muulla soveltuvalla menettelyllä, tai se voidaan selvittää laskennallisesti. Koekappaletta valmistettaessa otetaan kuitenkin huomioon kuinka naulalevyä on aiottu käyttää. Muille liitososille käytetään vastaavia menettelyjä. Rakenteen käyttäytyminen pitkäaikaisen kuormituksen alaisena on selvitettävä esim. betonin kuivumiskutistumisen, puun kosteusmuodonmuutosten ja liittolaatan osien virumisen yhteisvaikutuksen laskennallisella tarkastelulla. Tyyppitestaukseen tulevissa koekappaleissa poikkileikkausmitat, materiaaliominaisuudet komponentit ja liitosten yksityiskohdat valitaan siten, että ne edustavat valmistettavaa tuotetta. Materiaalikokeet tehdään soveltuvien standardien mukaan. 4.3 Palotekniset ominaisuudet Tyyppikokeisiin valitaan näytteet tuotannossa olevista tuotteista. Testauslaitoksen edustajalla on oltava mahdollisuus osallistua prototyyppivalmistuksen näytteenottoon, erityisesti, jos tuotteen koostumusta ei voi laboratoriossa selvittää Palotekniseen käyttäytymiseen liittyvät kokeet Rakennustarvikkeiden paloteknistä käyttäytymistä koskeva luokitus perustuu standardissa EN määritellyillä testimenetelmillä saatuihin koetuloksiin. Luokka A2-s1, d0: EN ISO 1182:2002 tai EN ISO 1716:2002 ja EN 13823:2002 Luokat B-s1, d0, C-s2, d1 ja D-s2, d2: EN 13823:2002 ja EN ISO 11925:2002 Suomen rakentamismääräyskokoelman osan E1 liitteen taulukossa 2 luetellut rakennustarvikkeet hyväksytään ilman testausta ja erillistä hyväksyntää luokkaan A Palonkestävyyskokeet Puu-betoniliittolaattojen palonkestävyys tutkitaan standardissa SFS-EN esitetyn koemenetelmän mukaan, jonka avulla selvitetään käytäntöä vastaavan puu-betoni-liittolaatan kantokykyä palossa sekä kykyä estää palon siirtyminen palo-osastosta toiseen. 2 EN 1990 Liite D esittää, kuinka laskentamalli ja koetulokset voidaan sovittaa toisiinsa. 6

7 Standardissa EN annetaan ohjeita mm. koekappaleen tuennasta kokeessa, koekappaleen koosta ja koekappaleen kuorman määrittämisestä. Mikäli tuenta poikkeaa standardin mukaisesta, koetulokset pätevät ainoastaan kyseiseen tuentatapaukseen. Koekappale testataan käytäntöä vastaavassa koossa sisältäen mahdollisen sauman, joka sijaitsee käytäntöä vastaavassa paikassa. Ellei tämä ole mahdollista, koekappale testataan siten, että vähintään L x W = 4 m x 3 m suuruinen alue koekappaleesta on palolle alttiina (L on jännevälin suuntainen mitta). Kuormituksen suuruuden ja jakauman tulee olla sellaisia, että siitä aiheutuvat maksimimomentit ja leikkausvoimat edustavat hyvin käytännössä esiintyviä arvoja tai ovat niitä suurempia. Standardissa kuvatun palonkestävyyskokeen aikana mitataan tutkittavan laatan lämpötiloja, taipumia ja taipumanopeuksia sekä tehdään havaintoja laatan tiiviydestä ja käyttäytymisestä. Lämpötilamittaukset laatan eri kohdista (puusta, liitososista ja betonista) sekä tieto lämpötilagradientin suuruudesta lisäävät koetulosten laajennettavuutta ja käytettävyyttä. Lämpötilamittaukset ovat välttämättömiä mahdollisesti ehdotetun laskentamallin todentamisessa. Laatan palonkestävyys arvioidaan standardin EN mukaisin kriteerein. Koetulosten välitön käyttötarkoitus Taulukossa 1 on esitetty puu-betoniliittolaatan eri materiaalien ominaisuuksia ja niissä tehtyjen muutosten vaikutukset koetulosten pätevyyteen. Taulukko 1. Koetulosten hyväksyttävyys ja laajennettavuus. Materiaali Koetulosten pätevyys materiaaliominaisuuksien muuttuessa. Puu -mitat Koetulokset pätevät kokeessa käytettyjen mittojen lisäksi niitä suuremmille mitoille -lujuusluokka Koetulokset pätevät koestetulle ja sitä lujemmille lujuusluokille. Teräskiinnikkeet -pinnoite Pinnoitetuilla teräskiinnikkeillä tehdyt kokeet pätevät pinnoittamattomille kiinnikkeille. 3 -paksuus Koetulokset pätevät kokeessa käytetyn materiaalipaksuuden lisäksi sitä paksummille kiinnikkeille. -teräksen lujuusluokka Koetulokset pätevät koestetulle ja sitä lujemmille lujuusluokille. -geometrian muutos Koetulokset pätevät koestetulle geometrialle. Betoni -runkoaines Koetulokset pätevät kokeessa käytetylle kiviainekselle. -lujuusluokka Koetulokset pätevät kokeessa käytetyn betonin lujuusluokalle ja sitä korkeammille lujuusluokille K60 asti. Koestetun liittolaatan tulokset pätevät testattua rakennetta vastaavalle rakenteelle, jonka maksimimomentit ja leikkausvoimat eivät ylitä testatun rakenteen arvoja, kun ne määritetään samojen laskentaperiaatteiden mukaan kuin koekuorma. Testattujen liittolaattojen koetuloksia voidaan interpoloida, muttei ekstrapoloida. 3 Jos käytetään naulalevyjä niin ne ovat aina sinkittyjä ja siis pinnoitettuja. Ohjeessa ei suljeta pois sitä mahdollisuutta että käytettäisiin muitakin kuin naulalevyjä osien kiinnittämiseen, esim. palkin yläpintaan ammuttuja nauloja tai muita kiinnikkeitä. 7

8 5 LAADUNVALVONTA 5.1 Yleistä Tyyppihyväksyntä edellyttää valmistajan sisäistä laadunvalvontaa. Valmistajalla tulee olla kirjallinen kuvaus laadunvalvontamenettelyistä. Lisäksi valmistajan tulee sopia jatkuvasta ulkopuolisesta laadunvalvonnasta tyyppihyväksyntäpäätöksen antajan hyväksymän laadunvalvojan kanssa. Laadunvalvojalla on oikeus ulkopuolisen valvonnan yhteydessä tutustua valmistajan suorittaman sisäisen laadunvalvonnan asiakirjoihin sekä tuotteen valmistus- ja varastointitiloihin. Jos tyyppihyväksynnän saaja ei ole tuotteen valmistaja, hän huolehtii siitä, että laadunvalvoja saa tiedot valmistajan sisäisen laadunvalvonnan asiakirjoista. Jos tuotteen laadussa tai valmistuksessa mukaan lukien asennusmenetelmät ja tarvikkeet tapahtuu sellaisia muutoksia, jotka saattavat vaikuttaa tuotteen tyyppihyväksyttyihin ominaisuuksiin, on valmistaja velvollinen ilmoittamaan kirjallisesti etukäteen tästä tyyppihyväksynnän antajalle ja laadunvalvojalle. Muuttuneen tuotteen testauksesta sovitaan tyyppihyväksynnän antajan ja laadunvalvojan kanssa. 5.2 Alkutarkastus Laadunvalvoja suorittaa valmistuksen ja tuotteen alkutarkastuksen (tyyppitarkastuksen) osana laadunvalvonta-sopimuksen valmistelua. Alkutarkastus kohdistuu vähintään seuraaviin asioihin: - tyyppitestausta koskeva aineisto - tuotteen valmistusta, käyttöä ja suunnittelua koskeva aineisto - laadunvalvontamenettelyt - laadunvalvonnan kirjallinen aineisto. 5.3 Valmistajan jatkuva laadunvalvonta Puu-betoniliittolaatan tyyppihyväksyntään liittyvä laadunvalvonta koskee vähintään liitososien kiinnittämistä puuosiin. Valvonnassa sovelletaan standardia EN Tilanteen mukaan laadunvalvontaan sisällytetään myös puuosien muu valmistus tai betonilaatan valmistus. Lisäksi liitososien mittoja ja laatua tulee valvoa jatkuvasti laadunvalvontasopimuksessa sovitulla tavalla. Valmistaja nimeää tuotteen laadunvalvonnasta vastaavan henkilön. Valmistaja säilyttää suorittamansa laadunvalvonnan asiakirjat vähintään kymmenen vuotta. Valmistajalla tulee olla tarkoituksenmukainen menettely reklamaatioiden vastaanottamista ja käsittelyä varten. Valmistaja huolehtii siitä, että tuotteita, jotka eivät täytä tyyppihyväksyttyjen ominaisuuksien vaatimuksia, ei myydä eikä luovuteta tyyppihyväksyntämerkillä varustettuina. 5.4 Ulkopuolinen laadunvalvonta Ulkopuolinen laadunvalvoja suorittaa vuosittain vähintään yhden tarkastuskäynnin, johon sisältyy seuraavat toimenpiteet: - valmistajan omaa laadunvalvontaa vastaavat tarkastustoimet - laadunvalvonnan laitteiden ja menetelmien yleistarkastus - laadunvalvontapöytäkirjojen tarkastus. Laadunvalvonnan tulokset raportoidaan jokaisen tarkastuskäynnin jälkeen tyyppihyväksynnän saajalle ja vähintään kerran vuodessa hyväksynnän antajalle. 8

9 Jos tarkastuskäynnin yhteydessä tuotteessa todetaan puutteita tai virheitä tai jos muutoin on aihetta epäillä tuotteen ominaisuuksien muuttuneen, laadunvalvojan on ilmoitettava asiasta välittömästi tuotteen valmistajalle, päätöksen saajalle ja antajalle. 5.5 Laadunvalvontasopimus Laadunvalvontasopimuksesta tai sen liitteistä tulee ilmetä seuraavat tiedot: - laadunvalvonnan tarkoitus ja sisältö - valvonnan piiriin kuuluvat tuotteet ja niiden valmistuspaikat - tuotteita ja niiden ominaisuuksia koskevat yksityiskohtaiset tiedot - valmistajan velvollisuudet (valmistajan sisäinen laadunvalvonta ja muutoksia koskeva ilmoitusvelvollisuus, laadunvalvonnan yhteyshenkilö) - laadunvalvojan velvollisuudet (laadunvalvojan suorittama valvonta ja raportointi valmistajalle ja hyväksyntälaitokselle, valvonnasta vastaava yhteyshenkilö) - kustannusperusteet - edellytykset muutosten tekemiselle sopimuksiin ja sen liitteisiin - sopimuksen voimassaoloaika ja irtisanominen - muut ehdot. 6 MERKITSEMINEN Tyyppihyväksytty tuote tai tuotepakkaukset, sen mukaan kuin tyyppihyväksyntäpäätöksessä edellytetään, on merkittävä tyyppihyväksyntämerkillä sekä muilla tyyppihyväksyntäpäätöksessä edellytetyillä merkinnöillä. 7 HAKEMUSASIAKIRJAT 7.1 Yleistä Tyyppihyväksynnän hakija esittää tyyppihyväksyntälaitokselle hakemusasiakirjat. Hakemuksessa ja sen liitteissä on ilmoitettava seuraavat tiedot ja esitettävä seuraavat asiakirjat: - hakija (yrityksen nimi ja yhteystiedot) - valmistaja (mikäli eri taho kuin hakija), tarvittaessa yritysrekisteriote - valtakirja, jos hakija on muu taho kuin tuotteen valmistaja - hakijan asiaa hoitavan henkilön yhteystiedot - selvitys siitä, että tyyppihyväksynnän kohteena olevia tuoteominaisuuksia ei ole mahdollista osoittaa CE-merkinnällä - tiedot tuotteesta ja sen valmistuksesta - ominaisuudet, joille tyyppihyväksyntää haetaan - testauslaitoksen selosteet, lausunnot ja muut selvitykset tuotteen kelpoisuudesta - tuotetta koskevat asennus- ja käyttöohjeet - selvitys sisäisestä laadunvalvonnasta. Päätöksen antaja voi vaatia hakemusta käsitellessään lisäselvityksiä. Hakijan on myös varauduttava toimittamaan kaikki hakemusasiakirjat laadunvalvontasopimuksen liitteiksi. 7.2 Erityisvaatimukset Tyyppihyväksynnän hakijan kirjallisesta aineistosta tulee käydä ilmi seuraavat tiedot liittolaatasta sekä koko liittorakenteesta: 9

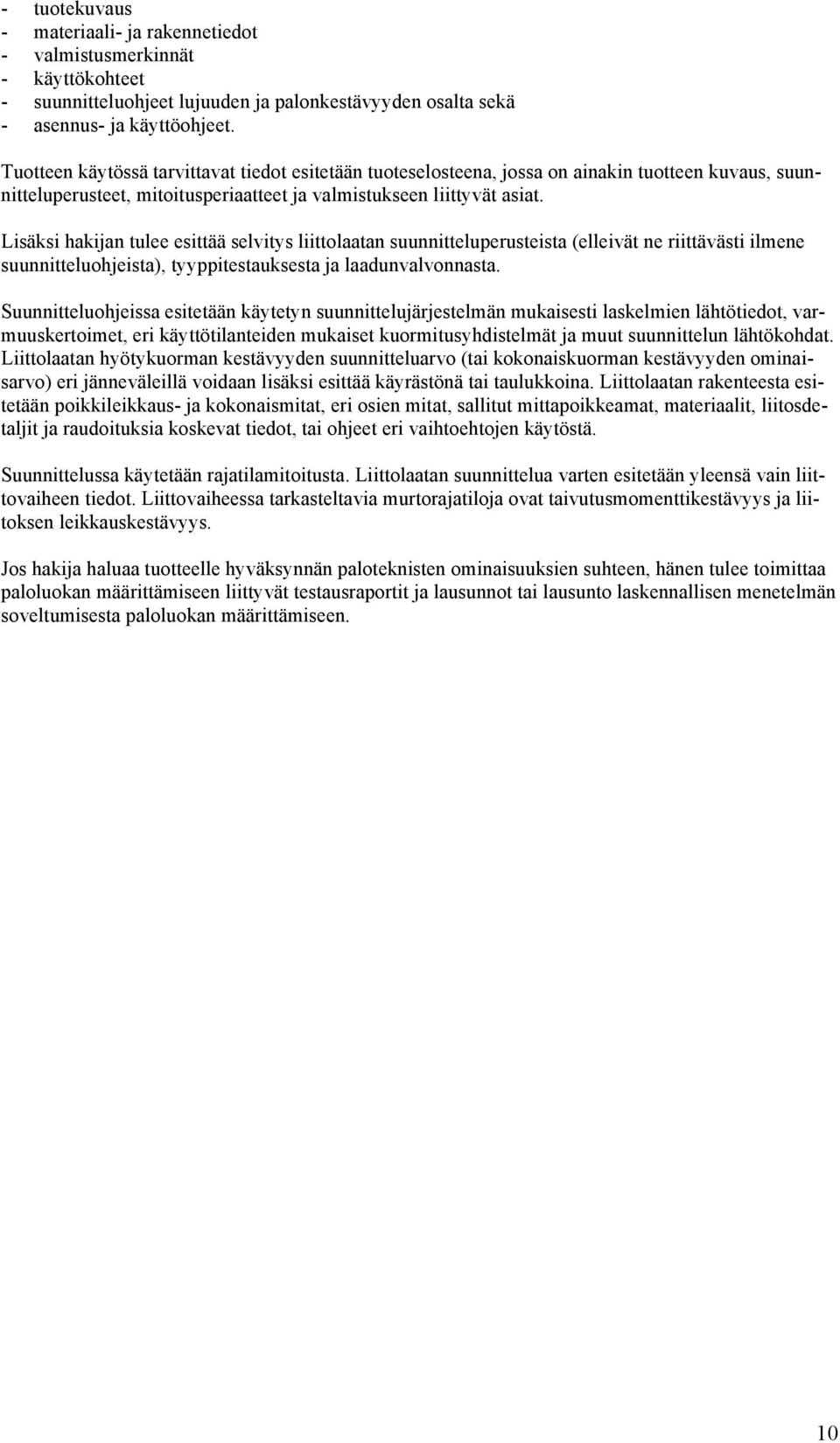

10 - tuotekuvaus - materiaali- ja rakennetiedot - valmistusmerkinnät - käyttökohteet - suunnitteluohjeet lujuuden ja palonkestävyyden osalta sekä - asennus- ja käyttöohjeet. Tuotteen käytössä tarvittavat tiedot esitetään tuoteselosteena, jossa on ainakin tuotteen kuvaus, suunnitteluperusteet, mitoitusperiaatteet ja valmistukseen liittyvät asiat. Lisäksi hakijan tulee esittää selvitys liittolaatan suunnitteluperusteista (elleivät ne riittävästi ilmene suunnitteluohjeista), tyyppitestauksesta ja laadunvalvonnasta. Suunnitteluohjeissa esitetään käytetyn suunnittelujärjestelmän mukaisesti laskelmien lähtötiedot, varmuuskertoimet, eri käyttötilanteiden mukaiset kuormitusyhdistelmät ja muut suunnittelun lähtökohdat. Liittolaatan hyötykuorman kestävyyden suunnitteluarvo (tai kokonaiskuorman kestävyyden ominaisarvo) eri jänneväleillä voidaan lisäksi esittää käyrästönä tai taulukkoina. Liittolaatan rakenteesta esitetään poikkileikkaus- ja kokonaismitat, eri osien mitat, sallitut mittapoikkeamat, materiaalit, liitosdetaljit ja raudoituksia koskevat tiedot, tai ohjeet eri vaihtoehtojen käytöstä. Suunnittelussa käytetään rajatilamitoitusta. Liittolaatan suunnittelua varten esitetään yleensä vain liittovaiheen tiedot. Liittovaiheessa tarkasteltavia murtorajatiloja ovat taivutusmomenttikestävyys ja liitoksen leikkauskestävyys. Jos hakija haluaa tuotteelle hyväksynnän paloteknisten ominaisuuksien suhteen, hänen tulee toimittaa paloluokan määrittämiseen liittyvät testausraportit ja lausunnot tai lausunto laskennallisen menetelmän soveltumisesta paloluokan määrittämiseen. 10

11 LIITE 1 VIITTAUKSET EN 351-1, Puun ja puupohjaisten tuotteiden kestävyys. Kyllästetty puu. Osa 1: Kyllästeen tunkeuman ja määrän luokitus EN 599-2, Puun ja puupohjaisten tuotteiden kestävyys. Ennaltaehkäisevien puunsuoja-aineiden toimivuus määritettynä biologisten testien avulla. Osa 2: Luokitus ja päällysmerkintä EN 1075, Timber structures-test methods-joints made with punched metal plate fasteners EN , Timber structures Strength graded structural timber with rectangular cross section Part 1: General requirements EN 14250, Timber structures-product requirements for prefabricated trusses assembled with punched metal plate fasteners SFS-EN :2002, Rakennustuotteiden ja rakennusosien paloluokitus. Osa 1: Palokäyttäytymiskokeiden tuloksiin perustuva luokitus SFS-EN :2004, Fire classification of construction products and building elements Part 2: Classification using data from fire resistance tests, excluding ventilation services (Rakennustuotteet ja -osat ei koske ilmanvaihtolaitteita). SFS-EN ISO 1182, Reaction to fire tests for building products - Non-combustibility test (Palamattomuus). SFS-EN ISO 1716, Reaction to fire tests for building products - Determination of the gross calorific value (Lämpöarvon määrittäminen). SFS-EN 13823, - Reaction to fire tests for building products. Building products excluding floorings - Thermal attack by a single burning item (Yksittäisen palavan esineen testi, SBI) SFS-EN ISO , Reaction to fire tests Ignitability for building products when subjected to direct impingement of flame (Syttyvyys). SFS-EN :1999, Fire resistance tests - Part 1: General requirements (Palonkestävyyskokeet Osa 1: Yleiset vaatimukset). SFS-EN :1999, Fire resistance tests for loadbearing elements Part 2: Floors and roofs (Kantavien rakenteiden palonkestävyyskokeet - Osa 2: Väli- ja yläpohjat). INSTA 142, Sahatavaran visuaalisen lujuuslajittelun pohjoismaiset säännöt Naulalevyrakenteiden suunnitteluohjeet Euronormi, SFS-Sertifiointi Oy Naulalevyrakenteiden suunnitteluohjeet RakMk ohjeisiin B10 perustuva rajatilamitoitus, SFS- Sertifiointi Oy 11
