Lue kaikki ohjeet huolellisesti ja pidä tämä käyttöopas tallessa myöhempää tarvetta varten. Ota huomioon kaikki varoitukset.

Transkriptio

1 KÄYTTÖTURVAOHJEET Lue kaikki ohjeet huolellisesti ja pidä tämä käyttöopas tallessa myöhempää tarvetta varten. Ota huomioon kaikki varoitukset. 1. Asenna aina sähkölaitteet lähelle sähköpistorasioita ja varmista, että pistorasiaan pääsee helposti käsiksi. 2. Sijoita virtajohdot niin, ettei niiden päälle astuta tai niihin kompastu. Älä laita mitään esineitä virtajohtojen päälle. 3. Asenna laitteet tukevalle alustalle. Jos laitetta ei asenneta tukevalle alustalle, se voi pudota ja aiheuttaa henkilövahingon. 4. Älä sijoita tietokonelaitteita alttiiksi suoralle auringonvalolle, lämmityslaitteiden päälle tai paljon virtaa kuluttavien sähkölaitteiden lähelle. 5. Tietokoneiden koteloissa on usein aukkoja ilmanvaihtoa varten. Suojaa laitteet ylikuumenemiselta pitämällä ilmanvaihtoaukot vapaina ja esteettöminä. 6. Varmista aina liittäessäsi laitteita sähköpistorasiaan että sähköverkon jännite on sopiva. 7. Jos tietokonelaitteita ei aiota käyttää useaan päivään, vältä äkillisten ylijännitteiden aiheuttamat vauriot irrottamalla niiden virtajohtojen pistokkeet pistorasiasta. 8. Suojaa sähkölaitteet kosteudelta. 9. Irrota aina tietokonelaitteiden virtajohtojen pistokkeet pistorasioista ennen puhdistusta. Älä käytä puhdistukseen nestemäisiä pesuaineita tai suihkeita käytä kosteaa riepua. 10. Älä koskaan kaada mitään nestettä tietokonelaitteen aukkoihin: nesteiden kosketus sisäosiin voi aiheuttaa tulipalon tai sähköiskun. 11. Pidä tietokonelaitteiden ympäristö puhtaana pölystä, savusta ja muista saasteista. 12. Älä koskaan avaa tämän levyaseman kotelointia. Käyttöturvasyistä aseman saa avata ainoastaan valtuutetun huoltopisteen henkilöstö. 13. Älä pudota tai kolauta asemaa. 14. Jos ilmenee jokin seuraavista tilanteista, vie asema valtuutettuun huoltopisteeseen tarkastettavaksi. (a) Virtajohto tai sen pistoke on vaurioitunut. (b) Laitteen sisään on päässyt nestettä. (c) Laite on ollut alttiina kosteudelle. (d) Laite ei ole toiminut oikein tai et saa sitä toimiman käyttöoppaan mukaisesti. (e) Laite putosi ja vaurioitui. (f) Laitteessa on ilmeisiä merkkejä vaurioista. 15. VAARA: Näkymätöntä lasersäteilyä avattuna. Vältettävä suoraa altistusta säteelle. Täyttää FDA:n säteilysuojausstandardit, 21 CFR, alikappale J. Laserteho: aallonpituus: 783±3 nm (CD); 658±3 nm (DVD). Säteilyteho: 0,7 mw. Laserdiodi: luokka 3b. 16. ÄLÄ SÄILYTÄ TÄTÄ LAITETTA YMPÄRISTÖSSÄ, JONKA LÄMPÖTILA YLITTÄÄ 60 C (140 F). Kuumuus saattaa vaurioittaa laitetta. 17. Äänenpainetaso käyttäjän paikalla normin IEC704-1:1982 mukaan on yhtä suuri tai pienempi kuin 70 db (A). 1

2 VAROTOIMET VAARA: Älä yritä avata asemaa huoltotöitä varten. Kotelon avaus voi altistaa haitalliselle lasersäteilylle ja sähköjännitteille. Palauta huoltoa vaativa tai viallinen asema myyjäliikkeeseen, josta se on ostettu. Käytä alkuperäistä pakkausta aseman kuljetuksiin tai lähetykseen huoltoon. Alkuperäispakkaus on suunniteltu ja testattu suojaamaan asemaa ankarissa olosuhteissa. Pidä CD- ja DVD-levyt puhtaina. Levyn pintojen puhdistus pehmeällä, nukattomalla kankaalla ennen tallennusta parantaa tallenteiden laatua. Kunkin maan tekijänoikeuslait koskevat tekijänoikeuksien alaisten töiden kopiointia. Tätä asemaa käyttävä henkilö saattaa joutua vastuuseen, jos asemaa käytetään tekijänoikeuksien alaisten töiden luvattomaan kopiointiin. Kopiointi kiintolevyltä lisää tallenteiden onnistumismahdollisuutta verrattuna kopiointiin suoraan lähdelevyltä. Siksi suositamme riittävän puskurimuistitilan varaamista levynvedoksen tekoon (vähintään 650 Mt CD:lle; 5 Gt DVD:lle ja jos asema tukee kirjoittamista Double Layer DVD+R:lle tai Dual Layer DVD-R:lle, niin silloin tarvitaan tilaa vähintään 9 Gt). 2

3 SISÄLLYSLUETTELO JOHDANTO Mitä DVD-tallentimella voi tehdä...4 Tallennusmuodon yhteensopivuus...5 Tuetut tallennusmuodot...5 Järjestelmän kokoonpano Järjestelmävaatimukset USB 1.1:lle...6 Lisävaatimukset USB 2.0:lle...6 Toiminnot ja säätimet Kuva edestä...7 Kuva takaa...8 ASENNUS Usb 2.0 -käyttäjät USB-ohjaimen asennusohjeet Windows 98SE:lle...9 DVD-tallentimen asennus...10 Levyaseman asennus...11 KÄYTTÖ Laiteajurin ja ohjelmiston asennus...12 DVD-tallentimen käyttö...12 Ohjelmiston asennus...12 Levykelkan käyttö...13 Tallennus ja toisto Tallennus CD- ja DVD-levyille...14 DVD-levyjen toisto...14 Aluekoodillisten DVD-levyjen toisto...14 Tietoja ohjelmista ja käyttöoppaista...14 Suositellut tallennusmediat...15 LightScribe käyttöopas Näin käytät LightScribea...16 LightScribe-nimiöityjen levyjen luonti ja poltto...17 Usein Kysytyt kysymykset: LightScribe...18 VIANETSINTÄ Lukuongelmia...19 Tallennusongelmia

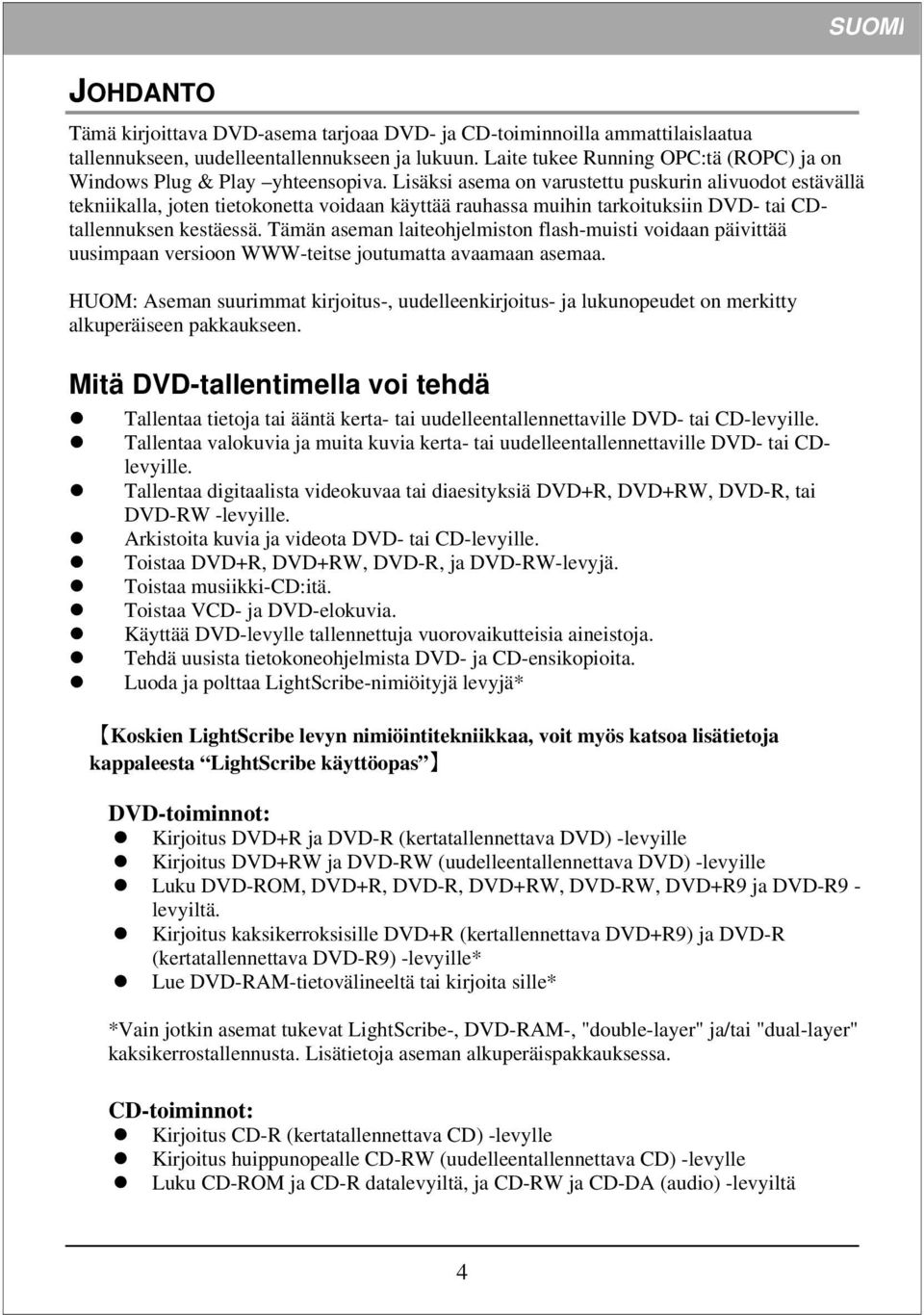

4 JOHDANTO Tämä kirjoittava DVD-asema tarjoaa DVD- ja CD-toiminnoilla ammattilaislaatua tallennukseen, uudelleentallennukseen ja lukuun. Laite tukee Running OPC:tä (ROPC) ja on Windows Plug & Play yhteensopiva. Lisäksi asema on varustettu puskurin alivuodot estävällä tekniikalla, joten tietokonetta voidaan käyttää rauhassa muihin tarkoituksiin DVD- tai CDtallennuksen kestäessä. Tämän aseman laiteohjelmiston flash-muisti voidaan päivittää uusimpaan versioon WWW-teitse joutumatta avaamaan asemaa. HUOM: Aseman suurimmat kirjoitus-, uudelleenkirjoitus- ja lukunopeudet on merkitty alkuperäiseen pakkaukseen. Mitä DVD-tallentimella voi tehdä Tallentaa tietoja tai ääntä kerta- tai uudelleentallennettaville DVD- tai CD-levyille. Tallentaa valokuvia ja muita kuvia kerta- tai uudelleentallennettaville DVD- tai CDlevyille. Tallentaa digitaalista videokuvaa tai diaesityksiä DVD+R, DVD+RW, DVD-R, tai DVD-RW -levyille. Arkistoita kuvia ja videota DVD- tai CD-levyille. Toistaa DVD+R, DVD+RW, DVD-R, ja DVD-RW-levyjä. Toistaa musiikki-cd:itä. Toistaa VCD- ja DVD-elokuvia. Käyttää DVD-levylle tallennettuja vuorovaikutteisia aineistoja. Tehdä uusista tietokoneohjelmista DVD- ja CD-ensikopioita. Luoda ja polttaa LightScribe-nimiöityjä levyjä* Koskien LightScribe levyn nimiöintitekniikkaa, voit myös katsoa lisätietoja kappaleesta LightScribe käyttöopas DVD-toiminnot: Kirjoitus DVD+R ja DVD-R (kertatallennettava DVD) -levyille Kirjoitus DVD+RW ja DVD-RW (uudelleentallennettava DVD) -levyille Luku DVD-ROM, DVD+R, DVD-R, DVD+RW, DVD-RW, DVD+R9 ja DVD-R9 - levyiltä. Kirjoitus kaksikerroksisille DVD+R (kertallennettava DVD+R9) ja DVD-R (kertatallennettava DVD-R9) -levyille* Lue DVD-RAM-tietovälineeltä tai kirjoita sille* *Vain jotkin asemat tukevat LightScribe-, DVD-RAM-, "double-layer" ja/tai "dual-layer" kaksikerrostallennusta. Lisätietoja aseman alkuperäispakkauksessa. CD-toiminnot: Kirjoitus CD-R (kertatallennettava CD) -levylle Kirjoitus huippunopealle CD-RW (uudelleentallennettava CD) -levylle Luku CD-ROM ja CD-R datalevyiltä, ja CD-RW ja CD-DA (audio) -levyiltä 4

5 Tallennusmuodon yhteensopivuus (DVD-kirjoitus: DVD+R Versio 1.3, DVD+R9 Versio 1.0 (vain asemat, jotka tukevat kaksikerroskirjoitusta DVD+R-levyille), DVD-R9 Versio 3.0 (vain asemat, jotka tukevat kaksikerroskirjoitusta DVD-R-levyille), DVD+RW Versio 1.3, DVD-R Versio 2.1, ja DVD- RW Versio 1.2, DVD-RAM Versio 2.2 (vain asemat, jotka tukevat DVD-RAMuudelleenkirjoitusta) DVD-luku: DVD-ROM yksi/kaksikerros (PTP, OPT), DVD-R, DVD+R, DVD+R9, DVD-R9, DVD-RW, DVD+RW. DVD-RAM (vain asemat, jotka tukevat DVD-RAM-lukua) CD-kirjoitus: Orange Book Part 2 CD-R Volume 1, Part 2 CD-R Volume 2 Multi Speed, Part 3 CD-RW Volume 1 Low Speed, Part 3 CD-RW Volume 2 High Speed, Part 3 CD-RW Volume 3 Ultra Speed CD-luku: CD-DA, CD-ROM, CD-ROM/XA, Photo-CD, Multi-session, Karaoke-CD, Video CD, CD-I FMV, CD Extra, CD Plus, CD-R, ja CD-RW Tuetut tallennusmuodot Raita kerrallaan Tietoa voidaan tallentaa levylle raita kerrallaan. Uusia raitoja voidaan lisätä myöhemmin. Tässä tilassa levy pitää "sulkea" (ohjelmallisesti), ennen kuin musiikki-cd:tä voidaan toistaa CD-soittimessa tai CD-ROM-asemassa. Levy kerralla Tietoa voidaan tallentaa koko levy yhdellä kerralla. Tässä tilassa uutta tietoa ei voida lisätä myöhemmin. Istunto kerrallaan Tietoa voidaan tallentaa levylle istunto kerrallaan. Tässä tilassa uusia istuntoja voidaan kirjoittaa myöhemmin. Tässä tilassa on käytettävissä enemmän levytilaa kuin moniistuntotilassa, koska istuntojen väliin ei jätetä tyhjää. Moni-istunto (Multi Session) Tietoa voidaan tallentaa levylle yhdessä istunnossa. Tässä tilassa uusia istuntoja voidaan kirjoittaa myöhemmin. Tässä tilassa on käytettävissä vähemmän levytilaa kuin istunto kerrallaan -tilassa, koska istuntojen väliin jätetään tyhjää. Pakettikirjoitus Tietoja voidaan lisätä ja poistaa suoraan uudelleenkirjoitettavalla levyllä. (Hyödyllistä varmuuskopioinnissa.) Tämä tila vaatii ohjelman joka tukee pakettikirjoitusta. 5

6 JÄRJESTELMÄN KOKOONPANO Järjestelmävaatimukset USB 1.1:lle Tässä levyasemassa on high-speed Universal Serial Bus (USB) 2.0 käyttöliittymä. Sitä voi käyttää myös USB version 1.1 kanssa. Tasaisen luku/kirjoitus/päällekirjoitus-suorituskyvyn varmistamiseksi suositellaan käytettäväksi IBM-yhteensopivaa PC-järjestelmää seuraavin ominaisuuksin. Suoritin Pentium 4 1,3 GHz tai nopeampi sisäisellä USB 1.1 ohjaimella (eräät USB-ohjaimet tai emolevyt eivät tue kaikkia USBlaitetyyppejä.) Käyttöjärjestelmä Microsoft Windows 98SE/ME/2000/XP Muisti Täytyy vastata käyttöjärjestelmän RAM-vaatimuksia. (vähimmäissuositus 256 Mt) CD-ROM -asema Ohjelmiston asennusta varten Kiintolevy Vähintään 650 Mt vapaata tilaa CD-levynvedosta varten; 5 Gt kiintolevytilaa DVD-levynvedokselle Single Layer DVD-levystä (4,7 Gt); *ja 9 Gt yai enemmän vapaata kiintolevytilaa DVDlevynvedokselle Double Layer DVD+R9 tai Dual Layer DVD-R9 - levyistä (8,5 Gt). (Älä salli kiintolevyn lämpökalibrointia käytön aikana) Liitäntä USB-liitin HUOMIO: (1) Käytettäessä USB 1.1 väylää levyaseman paras suosituskyky on 4 X CD-R:lle, 4 X CD- RW:lle ja 6 X CD-ROM:n luvussa. Lisäksi DVD:n nopeus rajoittuu arvoon 0,7 X. Siksi suositamme painokkaasti, että ET käytä mitään DVD-toimintoa USB 1.1 väylään liitettynä. (2) Eräissä suurinopeuksisissa kiintolevyissä on automaattinen lämpökalibrointitoiminto Auto Thermal Re-calibration. Kirjoitusvirheiden (Buffer Under-run) välttämiseksi poista sen asetus BIOS:ista. Lisävaatimukset USB 2.0:lle Liitäntä Suurimpien nopeuksien saavuttamiseksi tarvitaan High Speed USB 2.0 HUOMIO: (1) High Speed USB 2.0 ohjainkortti myydään erikseen, eikä sitä liitetä tähän pakkaukseen. (2) Suurimman tallennus/kirjoitusnopeuden saavuttamiseksi järjestelmäsi saattaa edellyttää tietojen kopioinnin ensin tietokoneen kiintolevylle toiselta lähdelevyltä tai lähdeasemasta suoraan kopioinnin sijasta. *Vain jotkin asemat tukevat "double-layer" ja/tai "dual-layer" kaksikerrostallennusta. Lisätietoja aseman alkuperäispakkauksessa. **Jotkin ohjelmistotoiminnot eivät ole käytettävissä käyttöjärjestelmillä Windows 98SE ja Windows ME. 6

7 TOIMINNOT JA SÄÄTIMET Kuva edestä Kuva: Tyypillinen DVD-tallennin edestä kuvattuna (oma asemasi voi olla erilainen) A Poista / Sulje -painike Avaa tai sulje kelkka painamalla. B Päällä/Varattu LED-merkkivalo C Avaus puikolla Ilmaisee levyaseman toimintatilan. Aseman lukiessa palaa tasaisesti ja vilkkuu, kun asema tallentaa tai tallentaa uudelleen. Jos poistonäppäin ei toimi oikein, työnnä paperiliitin tähän aukkoon, jolloin kelkka avautuu. VAROITUS: katkaise levyaseman käyttövirta ennen kuin avaat kelkan käsitoimisesti. 7

8 Kuva takaa Kuva: Tyypillinen DVD-tallennin takaa kuvattuna (oma asemasi voi olla erilainen) A Virtaliitin Viisipiikkinen liitin DC-syöttövirralle. B USB-liitin USB B-tyypin standardiliitin. 8

9 USB 2.0 -KÄYTTÄJÄT USB 2.0 on aivan uutta tekniikkaa. Siksi useimmissa tietokoneissa ei ole sellaisenaan tukea USB 2.0:lle. Jotta ulkoinen levyasemasi toimisi USB 2.0 nopeudella, sinun täytyy asentaa USB 2.0 ohjainkortti. Jos tietokoneeseen ei ole asennettu USB 2.0 korttia, tämä levyasema toimii liitettynä USB 1.1 standardiliittimeen, mutta nopeus rajoittuu USB 1.1:n nopeudeksi. Kun USB 2.0 ohjainkortti on asennettu, noudata seuraavia vaiheittaisia ohjeita, jotta käyttäjärjestelmä tunnistaa USB 2.0 ohjainkortin oikean asennuksen. Windows 98SE/ME -käyttäjät: Napsauta hiiren kakkosnäppäimellä My Computer Oma tietokone, ja valitse Properties Ominaisuudet. Valitse välilehti Laitehallinta - Device Manager. Jos kohdan Universal Serial Bus Controllers vieressä on keltainen huutomerkki, ota yhteys ohjainkortin valmistajaan ja kysy neuvoa. Windows 2000/XP -käyttäjät: Napsauta hiiren kakkosnäppäimellä My Computer Oma tietokone, ja valitse Properties Ominaisuudet. Valitse välilehti Laitteet Hardware. Napsauta painiketta Laitehallinta - Device Manager. Jos kohdan Universal Serial Bus Controllers vieressä on keltainen huutomerkki, ota yhteys ohjainkortin valmistajaan ja kysy neuvoa. USB-ohjaimen asennusohjeet Windows 98SE:lle: Tämä USB-levyasema Plug&Play kytke ja käytä USB-varastointilaite. Jos käyttöjärjestelmäsi on Windows ME, Windows 2000 tai Windows XP, sinun tarvitsee ainoastaan liittää laite tietokoneeseen oikein. Sitten asema on käyttövalmis. PC, jonka käyttöjärjestelmä on Windows 98SE, ei tunnista tätä USB-levyasemaa, jos asennet sen ensi kertaa. Siten sinun täytyy asentaa tietokoneeseen ajuriohjelma tätä USB-levyasemaa varten, jotta asema asentuisi tietokoneeseen oikein. Löydät USB-ajurin käyttöjärjestelmälle Windows 98SE joko mukana tulleelta levykkeeltä tai kiintolevyltä poltto-ohjelmia sisältävästä hakemistosta nimeltä USB driver for Windows 98. Asenna ajuriohjelma tälle USB-levyasemalle noudattaen käyttöjärjestelmän antamia ohjeita ja käynnistä sitten tietokone uudestaan. 9

10 DVD-TALLENTIMEN ASENNUS 1. Virtajohdon liitäntä. 2. Hi-Speed USB 2.0 kaapelin liitäntä. 10

11 LEVYASEMAN ASENNUS Ennen aloitusta varmista, että tarvittavat ohjelmat CD- ja DVD-levyille tallennusta ja DVD-levyjen toistoa varten on asennettu. Tallennusohjelmisto ja DVD:n toisto-ohjelmisto ovat tähän pakkaukseen sisältyvällä erillisellä CD-levyllä. 1. Käynnistä tietokone. Odota käyttöjärjestelmän latautumista ja laita sitten CD levykelkkaansa. Noudata näytölle tulevia ohjeita ja asenna CD-levyltä ohjelmistot, jotka haluat CD- ja DVD-levyille tallennusta ja DVD-levyjen toistoa varten. 2. Liitä levyasemaan virtakaapeli. (Virtaliittimen vaurioitumisen välttämiseksi älä taivuta virtaliitintä.) 3. Liitä mukana toimitetun High-Speed USB B-tyypin kaapelin liitin levyasemaan. (Tutki liitin tarkasti, jotta saat sen kohdistetuksi oikeaan asentoon.) 4. Liitä High-Speed USB kaapelin A-tyypin liitin tietokoneen USB 2.0 ohjainkortin liittimeen. Nyt asema on käyttövalmis. (HUOMAUTUS: Jos et tunnista USB 2.0 liitintä, lue tiedot USB 2.0 ohjainkortin ohjeista. Ja jos tietokoneeseen ei ole asennettu USB 2.0 korttia, voit silti liittää levyaseman USB 1.1 -standardiliitäntään.) 5. Lisätietoja Windows 98SE käyttäjälle. Jos olet asentamassa ensimmäistä kertaa USB-asemaa Windows 98SE (Second Edition) käyttöjärjestelmään, sinun täytyy asentaa Win98SE:lle USB-ajuriohjelma. Asenna USB-ajuriohjelma oikein noudattaen näytölle tulevia ohjeita ja käynnistä sitten tietokone uudestaan. (Katso lisätietoja USB 2.0 käyttäjäsivulta - Users page.) 11

12 KÄYTTÖ Laiteajurin ja ohjelmiston asennus Windows-järjestelmä sisältää jo laiteajureita, joilla voit käyttää DVD-tallenninta ohjelmistojen asennuksiin ja asetuksiin CD-ROM ja DVD-ROM levyiltä heti kun asema on asennettu. Jotta voit käyttää DVD-tallentimen kaikkia ominaisuuksia kuten tallentaa levyille ja toistaa kaupallisesti tallennettuja elokuvia, sinun kuitenkin täytyy asentaa lisäohjelmia. DVD-tallentimen käyttö: CD-ROM-asemana: Useimmat Windows-käyttöjärjestelmät (Windows XP, Windows ME, Windows 2000 ja Windows 98) tukevat yleistä (generic) CD-ROM laiteajuria, jolla DVD-tallentimen saa toimimaan tavallisena CD-ROM asemana heti asennuksen jälkeen. Jos käytät jotakin näistä käyttöjärjestelmistä, sinun ei tarvitse asentaa lisäohjelmia CD-levyjen lukua tai toistoa varten. DVD-ROM asemana: useimmat käyttöjärjestelmät sallivat DVD-tallentimen toimia DVD-ROM asemana heti asennuksen jälkeen. Jos käytät jotakin näistä käyttöjärjestelmistä, sinun ei tarvitse asentaa lisäohjelmia DVD-levyjen lukua tai toistoa varten. CD- tai DVD-tallentimena: voidaksesi tallentaa CD- tai DVD-medialle (tallennettavalle tai uudelleentallennettavalle) sinun täytyy asentaa lisäohjelmia. DVDtallentimen mukana toimitettu ohjelmisto-cd sisältää nämä ohjelmistot, joissa on toimintoja kuten masterointi, pakettitallennus, kiintolevyn tai tiedostojen varmuuskopiointi, äänikaappaukset ja paljon muuta. Ohjelmiston asennus: Asenna aseman mukana toimitetut ohjelmistot laittamalla ohjelmistolevy asemaan ja noudattamalla näytölle tulevia ohjeita. 12

13 Levykelkan käyttö (1) DVD-tallentimen ollessa käynnissä avaa kelkka painamalla Ejectpoistonäppäintä. (2) Aseta levy kelkan syvennykseen. Datapuolelle tallennetaan asettamalla levy nimiöpuoli ylöspäin. Levyn tulee olla tasaisesti paikallaan kelkassa. Kuva: levyn lataus levykelkkaan (3) Sulje kelkka painamalla Eject-näppäintä uudelleen. 13

14 TALLENNUS JA TOISTO Tallennus CD- ja DVD-levyille Varmista ennen tallennusta CD- ja DVD-levyille että tarvittavat ohjelmistot on asennettu (lue tiedot edelliseltä sivulta). DVD-levyjen toisto DVD:lle kaupallisesti tallennettujen elokuvien toistamiseksi tietokoneeseen täytyy olla asennettu DVD-toisto-ohjelmisto. Jos tietokoneessa ei ole DVD-toisto-ohjelmistoa tai haluat korvata nykyisen DVD-toisto-ohjelmiston uudella, asenna tarvittava sovellus mukana toimitetulta ohjelmisto-cd:ltä (lue tiedot edelliseltä sivulta). Aluekoodillisten DVD-levyjen toisto Eräät DVD-levyt on rajoitettu toistettaviksi tietyllä alueella, kuten Pohjois-Amerikassa tai Euroopassa. Näiden levyjen toistoa varten levyasemaan täytyy asettaa oikea aluekoodi. Kun DVD-asema lähetetään tehtaalta, siihen ei ole asetettu mitään aluekoodia. Sen sijaan kun aluekoodiasetuksella varustettu DVD-levy laitetaan ensi kertaa sisään DVD-tallentimeen, niin DVD:n laittaminen asemaan asettaa samalla aluekoodin. Jos myöhemmin laitat asemaan toisella aluekoodilla varustetun DVD:n, saat kehotteen hyväksyä aluekoodin vaihdon. Jos et hyväksy vaihtoa, DVD-levyä ei toisteta. Jos hyväksyt vaihdon, DVD-tallentimen aluekoodiasetus muuttuu. HUOMAUTUS: Voit vaihtaa DVD-tallentimen aluekoodia vain 5 kertaa. Sen jälkeen et voi vaihtaa aseman aluekoodiasetusta. (DVD:n toisto-ohjelmisto antaa varoituksen lähestyttäessä 5 vaihdon rajaa.) Tietoja ohjelmista ja käyttöoppaista Yksityiskohtainen tallennus- ja toisto-ohjelmiston käyttöopas asennetaan automaattisesti tietokoneeseen varsinaisen ohjelman asennuksen yhteydessä. 14

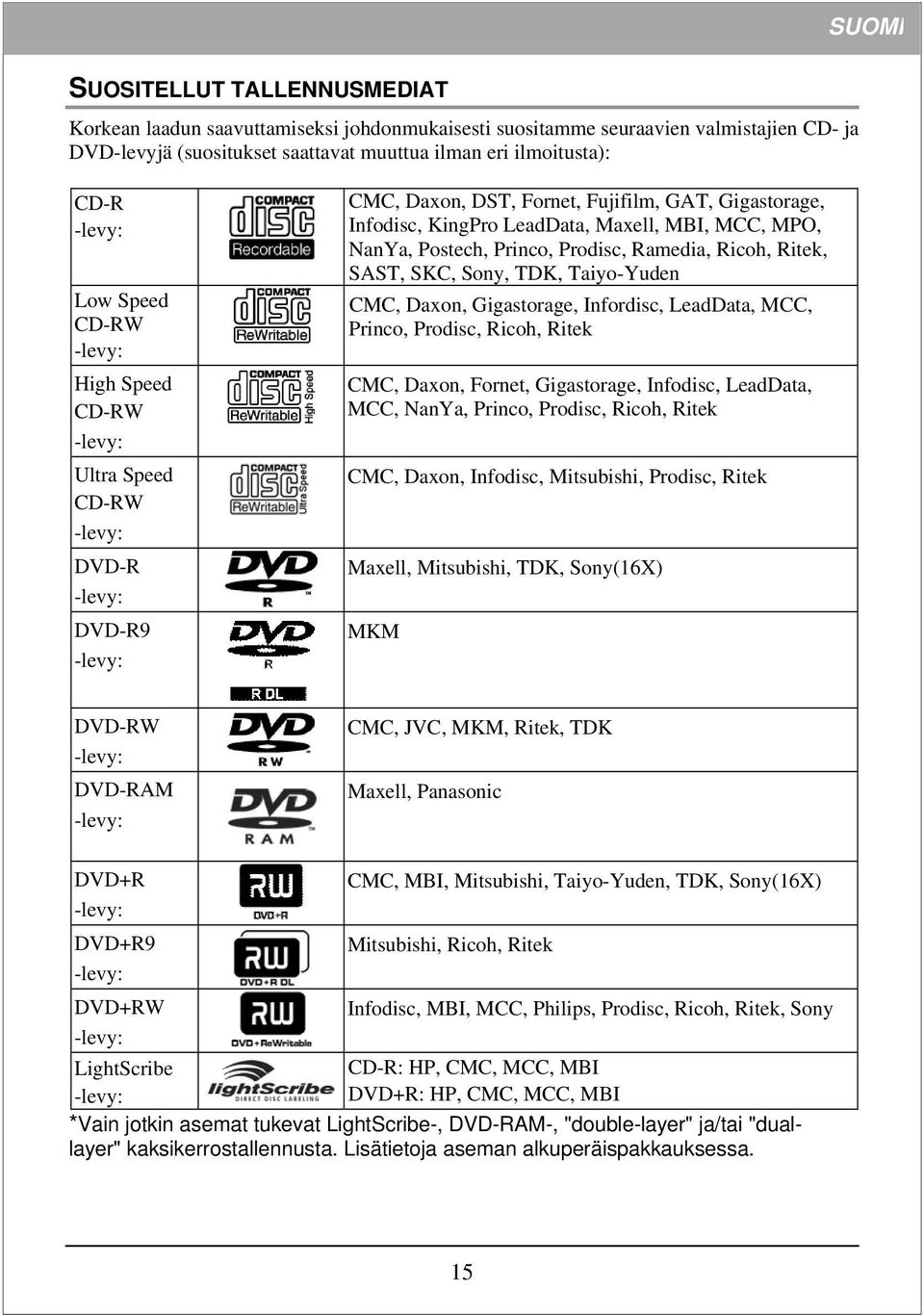

15 SUOSITELLUT TALLENNUSMEDIAT Korkean laadun saavuttamiseksi johdonmukaisesti suositamme seuraavien valmistajien CD- ja DVD-levyjä (suositukset saattavat muuttua ilman eri ilmoitusta): CD-R Low Speed CD-RW High Speed CD-RW Ultra Speed CD-RW DVD-R DVD-R9 CMC, Daxon, DST, Fornet, Fujifilm, GAT, Gigastorage, Infodisc, KingPro LeadData, Maxell, MBI, MCC, MPO, NanYa, Postech, Princo, Prodisc, Ramedia, Ricoh, Ritek, SAST, SKC, Sony, TDK, Taiyo-Yuden CMC, Daxon, Gigastorage, Infordisc, LeadData, MCC, Princo, Prodisc, Ricoh, Ritek CMC, Daxon, Fornet, Gigastorage, Infodisc, LeadData, MCC, NanYa, Princo, Prodisc, Ricoh, Ritek CMC, Daxon, Infodisc, Mitsubishi, Prodisc, Ritek Maxell, Mitsubishi, TDK, Sony(16X) MKM DVD-RW DVD-RAM CMC, JVC, MKM, Ritek, TDK Maxell, Panasonic DVD+R CMC, MBI, Mitsubishi, Taiyo-Yuden, TDK, Sony(16X) DVD+R9 Mitsubishi, Ricoh, Ritek DVD+RW Infodisc, MBI, MCC, Philips, Prodisc, Ricoh, Ritek, Sony LightScribe CD-R: HP, CMC, MCC, MBI DVD+R: HP, CMC, MCC, MBI *Vain jotkin asemat tukevat LightScribe-, DVD-RAM-, "double-layer" ja/tai "duallayer" kaksikerrostallennusta. Lisätietoja aseman alkuperäispakkauksessa. 15

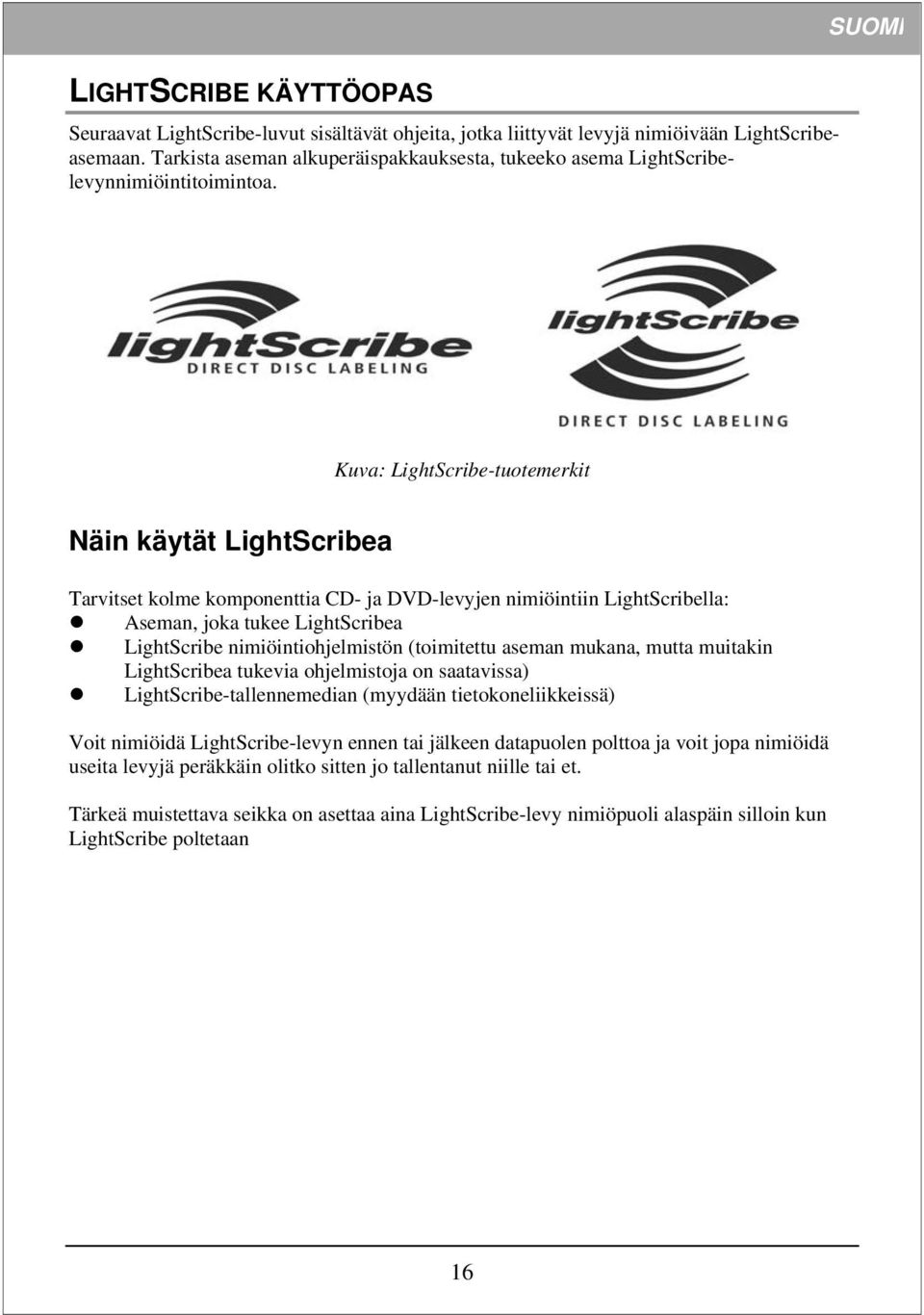

16 LIGHTSCRIBE KÄYTTÖOPAS Seuraavat LightScribe-luvut sisältävät ohjeita, jotka liittyvät levyjä nimiöivään LightScribeasemaan. Tarkista aseman alkuperäispakkauksesta, tukeeko asema LightScribelevynnimiöintitoimintoa. Kuva: LightScribe-tuotemerkit Näin käytät LightScribea Tarvitset kolme komponenttia CD- ja DVD-levyjen nimiöintiin LightScribella: Aseman, joka tukee LightScribea LightScribe nimiöintiohjelmistön (toimitettu aseman mukana, mutta muitakin LightScribea tukevia ohjelmistoja on saatavissa) LightScribe-tallennemedian (myydään tietokoneliikkeissä) Voit nimiöidä LightScribe-levyn ennen tai jälkeen datapuolen polttoa ja voit jopa nimiöidä useita levyjä peräkkäin olitko sitten jo tallentanut niille tai et. Tärkeä muistettava seikka on asettaa aina LightScribe-levy nimiöpuoli alaspäin silloin kun LightScribe poltetaan 16

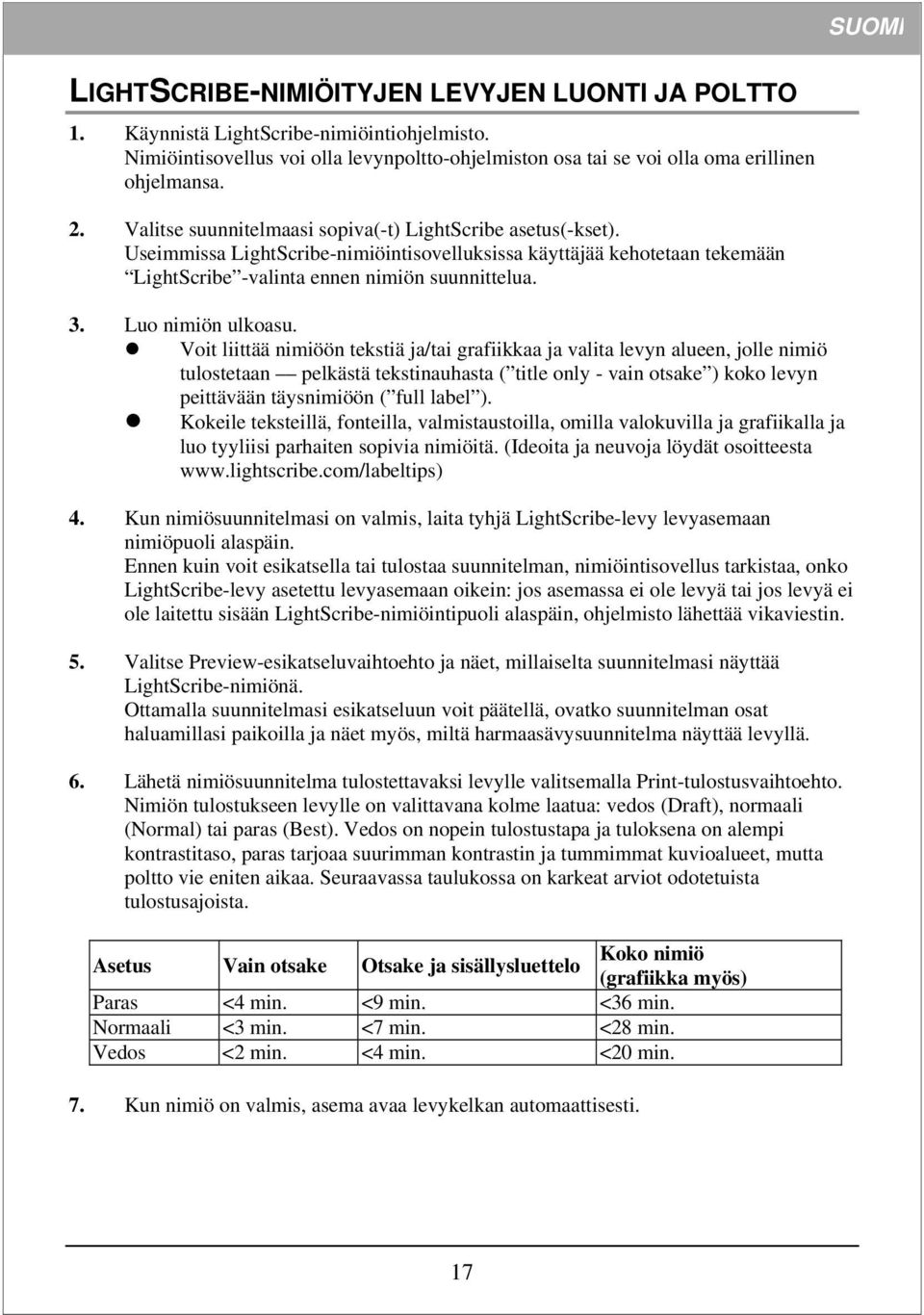

17 LIGHTSCRIBE-NIMIÖITYJEN LEVYJEN LUONTI JA POLTTO 1. Käynnistä LightScribe-nimiöintiohjelmisto. Nimiöintisovellus voi olla levynpoltto-ohjelmiston osa tai se voi olla oma erillinen ohjelmansa. 2. Valitse suunnitelmaasi sopiva(-t) LightScribe asetus(-kset). Useimmissa LightScribe-nimiöintisovelluksissa käyttäjää kehotetaan tekemään LightScribe -valinta ennen nimiön suunnittelua. 3. Luo nimiön ulkoasu. Voit liittää nimiöön tekstiä ja/tai grafiikkaa ja valita levyn alueen, jolle nimiö tulostetaan pelkästä tekstinauhasta ( title only - vain otsake ) koko levyn peittävään täysnimiöön ( full label ). Kokeile teksteillä, fonteilla, valmistaustoilla, omilla valokuvilla ja grafiikalla ja luo tyyliisi parhaiten sopivia nimiöitä. (Ideoita ja neuvoja löydät osoitteesta 4. Kun nimiösuunnitelmasi on valmis, laita tyhjä LightScribe-levy levyasemaan nimiöpuoli alaspäin. Ennen kuin voit esikatsella tai tulostaa suunnitelman, nimiöintisovellus tarkistaa, onko LightScribe-levy asetettu levyasemaan oikein: jos asemassa ei ole levyä tai jos levyä ei ole laitettu sisään LightScribe-nimiöintipuoli alaspäin, ohjelmisto lähettää vikaviestin. 5. Valitse Preview-esikatseluvaihtoehto ja näet, millaiselta suunnitelmasi näyttää LightScribe-nimiönä. Ottamalla suunnitelmasi esikatseluun voit päätellä, ovatko suunnitelman osat haluamillasi paikoilla ja näet myös, miltä harmaasävysuunnitelma näyttää levyllä. 6. Lähetä nimiösuunnitelma tulostettavaksi levylle valitsemalla Print-tulostusvaihtoehto. Nimiön tulostukseen levylle on valittavana kolme laatua: vedos (Draft), normaali (Normal) tai paras (Best). Vedos on nopein tulostustapa ja tuloksena on alempi kontrastitaso, paras tarjoaa suurimman kontrastin ja tummimmat kuvioalueet, mutta poltto vie eniten aikaa. Seuraavassa taulukossa on karkeat arviot odotetuista tulostusajoista. Asetus Vain otsake Otsake ja sisällysluettelo Koko nimiö (grafiikka myös) Paras <4 min. <9 min. <36 min. Normaali <3 min. <7 min. <28 min. Vedos <2 min. <4 min. <20 min. 7. Kun nimiö on valmis, asema avaa levykelkan automaattisesti. 17

18 USEIN KYSYTYT KYSYMYKSET: LIGHTSCRIBE K: Miten LightScribe toimii? V: LightScribe-levyn pinnoitteen väri muuttuu, kun siihen kohdistuu CD/DVD-levyaseman lasersäde. Prosessi on sama kuin filmin valotuksessa paitsi että LightScriben pinta reagoi nimenomaan laserin tehokkaaseen valoon. K: Mitä tapahtuu, jos yritän nimiöidä LightScribella levyä, joka ei ola LightScribe-levy? V: Ohjelmisto estää käyttäjää lähettämästä nimiökuvaa levylle, joka ei ole LightScribeyhteensopiva. LightScribe-yhteensopiva ohjelmisto on suunniteltu tunnistamaan LightScribe-levyn sille kohomerkityistä tunnisteista ja järjestelmä luo kuvan ja lähettää sen asemaan vain, jos sisällä on asianmukainen levy. K: Voinko käyttää tietokonetta muuhun samalla kun LightScribe-nimiötä poltetaan? V: Kyllä voit. Nimiöinti tapahtuu tausta-ajona, joten tietokonetta voi käyttää muihin töihin samalla kun nimiöintiä tehdään. K: Voinko jättää tietokoneen ilman valvontaa kun LightScribe-nimiötä poltetaan? V: Kyllä voit. Mitkään LightScriben tehtävistä eivät edellytä käyttäjän osallistumista polton aikana. Lisäksi LightScribe-järjestelmä ei siirry nukkumaan tai virransäästötilaan nimiötä polttaessaan. K: Voinko tulostaa LightScribe-nimiön uudestaan samoin kuin CD-RW- tai DVD±RWlevyt? V: Et voi. Nykyisen LightScribe-teknologian tulosteita ei voi pyyhkiä pois. Kun kuva on poltettu, se on pysyvä. K: Aiheuttaako LightScribe-kuva tasapainohäiriöitä CD- tai DVD-levyn pyöriessä asemassa samaan tapaan kuin paperinimiö voi aiheuttaa? V: Ei aiheuta. LightScribe-levy on yhtä hyvin tasapainossa kuin mikä tahansa laadukas CD tai DVD, ja se pyörii asemassa tasaisesti. Kuvan poltto levylle ei muuta levyn tasapainoa, eikä vaaranna levyn kykyä pyöriä oikein. K: Haihtuuko LightScribe-prosessista haitallisia kemikaaleja? V: Ei haihdu. Laserkuvantamisprosessi aloittaa levyn pinnoitteen sisältämän väriaineen kemiallisen muutoksen, mutta prosessin aikana ei synny tai haihdu mitään haitallisia kemikaaleja. K: Onko LightScribe-levy kuuma tai vaarallinen käsitellä heti nimiön polton jälkeen? V: Ei ole. Vaikka sanonnat tiedon poltto tai kuvan poltto ovat yleisiä alan termejä, ei kumpaankaan prosessiin sisälly mitään huomattavia lämpötilan muutoksia. CD tai DVD on turvallinen koskettaa heti levyaseman levykelkasta otettuna. K: Voiko LightScribella luoda värillisen nimiön? V: Nykyinen LightScribe-teknologia tulostaa ainoastaan harmaasävyissä ja luo kuvan, joka muistuttaa mustavalkovalokuvaa. LightScriben tuotekehitysstrategiaan kuuluu lisäominaisuuksien kehittely tulevaisuutta varten, mutta liiketoiminnan ja lakiperusteiset vaatimukset estävät tarkempien tietojen julkaisun tällä hetkellä. 18

19 VIANETSINTÄ Jos DVD-tallentimen asennuksessa tai käytössä ilmenee ongelmia, lue seuraavat tiedot. Lukuongelmia Oire Mahdollinen syy Ratkaisu Ei toimi Ei virtaa Varmista, että virtajohto on kytketty kunnolla (kaikki liitännät). DVD-tallenninta ei tunnisteta Kovaa ääntä levyä luettaessa Levykelkka ei avaudu (Eject) Ainakin kahteen kertaan kirjoitetun CD-RWlevyn edellistä istuntoa ei voi lukea IDE-kaapeli ei ole kunnolla kytketty Virtakaapeli ei ole kunnolla kytketty IDE-kaapeli ei ole kunnolla kytketty Ladattu levy ei ole tasapainossa Pintaan on tarttunut tarra tai nimiö Ohjelmisto lukinnut levyaseman Levy laitettu väärin levykelkkaan Tallennuksessa ei valittu vaihtoehtoa "Load Contents" tai "Import Session" Varmista, että IDE-kaapeli ja liitännät ovat ehjiä (tarkasta piikit huolella) ja että kummatkin päät on liitetty. Varmista, että virtajohto on kytketty kunnolla (kaikki liitännät). Varmista, että IDE-kaapeli ja liitännät ovat ehjiä (tarkasta piikit huolella) ja että kummatkin päät on liitetty. Vaihda levy toiseen. Irrota tarra/nimiö varovasti niin, ettet naarmuta levyä. Odota, kunnes ohjelman toiminta päättyy tai pysäytä ohjelman toiminto ja paina sitten poistonäppäintä. Sammuta levyaseman virta ja työnnä sitten puikko tai paperiliitin levykelkan vara-avauskoloon. Muista valita tuo edellinen istunto kun tallennetaan levylle uutta dataa. Viallinen levy Käytä aina laadukkaita levyjä. Käsittele levyjä aina varoen ja pidä ne puhtaina. Syvät naarmut, sormenjäljet tai muu lika levyn pinnalla voivat tehdä siitä lukukelvottoman. Levy laitettu ylösalaisin Poista levy levykelkasta ja laita se nimiöpuoli ylöspäin. 19

20 Tallennusongelmia Oire Mahdollinen syy Ratkaisu Levylle ei voi tallentaa Tallennusvirheitä esiintyy Asemaa ei tunnisteta Ei voi tallentaa suurimmalla nopeudella Käytetty luontiohjelma ei tue DVD-tallenninta Käytä DVD-tallentimen mukana toimitettua luontiohjelmaa. Jos käytät muuta ohjelmaa, ota yhteys ohjelman toimittajaan (tai vieraile ko. kotisivuilla) ja varmista, että ohjelma tukee tätä DVD-tallenninta. Levy laitettu ylösalaisin Käännä levyn nimiöpuoli ylöspäin. Kiintolevyn tila ei riitä Varmista, että kiintolevyllä on tilaa 1,2-2 kertaa tallennettavan datan verran. (Tarvittava tila voi vaihdella tallennusmenetelmän mukaan.) Ei virtaa Varmista, että virtajohto on kytketty kunnolla (kaikki liitännät). IDE-kaapeli ei ole kunnolla kytketty 20 Varmista, että IDE-kaapeli ja liitännät ovat ehjiä (tarkasta piikit huolella) ja että kummatkin päät on liitetty. Viallinen levy Käytä aina laadukkaita levyjä. Käsittele levyjä aina varoen ja pidä ne puhtaina. Syvät naarmut, sormenjäljet tai muu lika levyn pinnalla voivat tehdä siitä lukukelvottoman. Kiintolevyn tila ei riitä Varmista, että kiintolevyllä on tilaa 1,2-2 kertaa tallennettavan datan verran. (Tarvittava tila voi vaihdella tallennusmenetelmän mukaan.) IDE-kaapeli ei ole kunnolla kytketty Käytetty luontiohjelma ei tue DVD-tallenninta DVD/CD-levy ei ole yhteensopiva suurelle nopeudelle Varmista, että IDE-kaapeli ja liitännät ovat ehjiä (tarkasta piikit huolella) ja että kummatkin päät on liitetty. Käytä DVD-tallentimen mukana toimitettua luontiohjelmaa. Jos käytät muuta ohjelmaa, ota yhteys ohjelman toimittajaan (tai vieraile ko. kotisivuilla) ja varmista, että ohjelma tukee tätä DVD-tallenninta. Käytä nimellisnopeudeltaan levyaseman suurinta tallennusnopeutta vastaavaa levyä. Viallinen levy Käytä aina laadukkaita levyjä. Käsittele levyjä aina varoen ja pidä ne puhtaina. Syvät naarmut, sormenjäljet tai muu lika levyn pinnalla voivat tehdä siitä lukukelvottoman. Käytetty luontiohjelma ei tue DVD-tallenninta Käytä DVD-tallentimen mukana toimitettua luontiohjelmaa. Jos käytät muuta ohjelmaa, ota yhteys ohjelman toimittajaan (tai vieraile ko. kotisivuilla) ja varmista, että ohjelma tukee tätä DVD-tallenninta.
