Lue kaikki ohjeet huolellisesti ja pidä tämä käyttöopas tallessa myöhempää tarvetta varten. Ota huomioon kaikki varoitukset.

Transkriptio

1 KÄYTTÖTURVAOHJEET Lue kaikki ohjeet huolellisesti ja pidä tämä käyttöopas tallessa myöhempää tarvetta varten. Ota huomioon kaikki varoitukset. 1. Asenna aina sähkölaitteet lähelle sähköpistorasioita ja varmista, että pistorasiaan pääsee helposti käsiksi. 2. Sijoita virtajohdot niin, ettei niiden päälle astuta tai niihin kompastu. Älä laita mitään esineitä virtajohtojen päälle. 3. Asenna laitteet tukevalle alustalle. Jos laitetta ei asenneta tukevalle alustalle, se voi pudota ja aiheuttaa henkilövahingon. 4. Älä sijoita tietokonelaitteita alttiiksi suoralle auringonvalolle, lämmityslaitteiden päälle tai paljon virtaa kuluttavien sähkölaitteiden lähelle. 5. Tietokoneiden koteloissa on usein aukkoja ilmanvaihtoa varten. Suojaa laitteet ylikuumenemiselta pitämällä ilmanvaihtoaukot vapaina ja esteettöminä. 6. Varmista aina liittäessäsi laitteita sähköpistorasiaan että sähköverkon jännite on sopiva. 7. Jos tietokonelaitteita ei aiota käyttää useaan päivään, vältä äkillisten ylijännitteiden aiheuttamat vauriot irrottamalla niiden virtajohtojen pistokkeet pistorasiasta. 8. Suojaa sähkölaitteet kosteudelta. 9. Irrota aina tietokonelaitteiden virtajohtojen pistokkeet pistorasioista ennen puhdistusta. Älä käytä puhdistukseen nestemäisiä pesuaineita tai suihkeita käytä kosteaa riepua. 10. Älä koskaan kaada mitään nestettä tietokonelaitteen aukkoihin: nesteiden kosketus sisäosiin voi aiheuttaa tulipalon tai sähköiskun. 11. Pidä tietokonelaitteiden ympäristö puhtaana pölystä, savusta ja muista saasteista. 12. Älä koskaan avaa tämän levyaseman kotelointia. Käyttöturvasyistä aseman saa avata ainoastaan valtuutetun huoltopisteen henkilöstö. 13. Älä pudota tai kolauta asemaa. 14. Jos ilmenee jokin seuraavista tilanteista, vie asema valtuutettuun huoltopisteeseen tarkastettavaksi. (a) Virtajohto tai sen pistoke on vaurioitunut. (b) Laitteen sisään on päässyt nestettä. (c) Laite on ollut alttiina kosteudelle. (d) Laite ei ole toiminut oikein tai et saa sitä toimiman käyttöoppaan mukaisesti. (e) Laite putosi ja vaurioitui. (f) Laitteessa on ilmeisiä merkkejä vaurioista. 15. VAARA: Näkymätöntä lasersäteilyä avattuna. Vältettävä suoraa altistusta säteelle. Täyttää FDA:n säteilysuojausstandardit, 21 CFR, alikappale J. Laserteho: aallonpituus: 783±3 nm (CD); 658±3 nm (DVD). Säteilyteho: 0,7 mw. Laserdiodi: luokka 3b. 16. ÄLÄ SÄILYTÄ TÄTÄ LAITETTA YMPÄRISTÖSSÄ, JONKA LÄMPÖTILA YLITTÄÄ 60 C (140 F). Kuumuus saattaa vaurioittaa laitetta. 17. Äänenpainetaso käyttäjän paikalla normin IEC704-1:1982 mukaan on yhtä suuri tai pienempi kuin 70 db (A). 1

2 VAROTOIMET VAARA: Älä yritä avata asemaa huoltotöitä varten. Kotelon avaus voi altistaa haitalliselle lasersäteilylle ja sähköjännitteille. Palauta huoltoa vaativa tai viallinen asema myyjäliikkeeseen, josta se on ostettu. Käytä alkuperäistä pakkausta aseman kuljetuksiin tai lähetykseen huoltoon. Alkuperäispakkaus on suunniteltu ja testattu suojaamaan asemaa ankarissa olosuhteissa. Pidä CD- ja DVD-levyt puhtaina. Levyn pintojen puhdistus pehmeällä, nukattomalla kankaalla ennen tallennusta parantaa tallenteiden laatua. Kunkin maan tekijänoikeuslait koskevat tekijänoikeuksien alaisten töiden kopiointia. Tätä asemaa käyttävä henkilö saattaa joutua vastuuseen, jos asemaa käytetään tekijänoikeuksien alaisten töiden luvattomaan kopiointiin. Kopiointi kiintolevyltä lisää tallenteiden onnistumismahdollisuutta verrattuna kopiointiin suoraan lähdelevyltä. Siksi suositamme riittävän puskurimuistitilan varaamista levynvedoksen tekoon (vähintään 650 Mt CD:lle; 5 Gt DVD:lle ja jos asema tukee kirjoittamista Double Layer DVD+R:lle tai Dual Layer DVD-R:lle, niin silloin tarvitaan tilaa vähintään 9 Gt). 2

3 SISÄLLYSLUETTELO JOHDANTO Mitä DVD-tallentimella voi tehdä... 5 Tallennusmuodon yhteensopivuus Tuetut tallennusmuodot Järjestelmän kokoonpano Järjestelmävaatimukset Toiminnot ja säätimet Kuva edestä Kuva takaa ASENNUS ATAPI/E-IDE ASEMIEN asentaminen paikoilleen Siltausmuutokset IDE-aseman asetukset SARJA-ATA asemien asentaminen paikoilleen...16 KÄYTTÖ Laiteajurin ja ohjelmiston asennus DVD-tallentimen käyttö Ohjelmiston asennus Levykelkan käyttö Tallennus ja toisto Tallennus CD- ja DVD-levyille DVD-levyjen toisto Aluekoodillisten DVD-levyjen toisto Tietoja ohjelmista ja käyttöoppaista Suositellut tallennusmediat LightScribe käyttöopas Näin käytät LightScribea LightScribe-nimiöityjen levyjen luonti ja poltto Usein Kysytyt kysymykset: LightScribe

4 SecurDisc-käyttöopas Mikä SecurDisc on?...24 SecurDiscin järjestelmävaatimukset...24 Media- ja tiedostomuototuki...25 SecurDisc-levyn luominen ja käyttäminen...26 Usein kysyttyjä kysymyksiä...29 SmartErase-käyttöopas SmartErase-toiminnot 31 SmartErasen järjestelmävaatimukset...31 SmartErasen tuki mediamuodoille...32 SmartErase-ohjelman käyttö...33 Usein kysyttyjä kysymyksiä...34 VIANETSINTÄ Lukuongelmia...36 Tallennusongelmia...38 SUOMI 4

5 JOHDANTO Tämä kirjoittava DVD-asema tarjoaa DVD- ja CD-toiminnoilla ammattilaislaatua tallennukseen, uudelleentallennukseen ja lukuun. Laite tukee Running OPC:tä (ROPC) ja on Windows Plug & Play yhteensopiva. Lisäksi asema on varustettu puskurin alivuodot estävällä tekniikalla, joten tietokonetta voidaan käyttää rauhassa muihin tarkoituksiin DVD- tai CDtallennuksen kestäessä. Tämän aseman laiteohjelmiston flash-muisti voidaan päivittää uusimpaan versioon WWW-teitse joutumatta avaamaan asemaa. HUOM: Aseman suurimmat kirjoitus-, uudelleenkirjoitus- ja lukunopeudet on merkitty alkuperäiseen pakkaukseen. Mitä DVD-tallentimella voi tehdä Tallentaa tietoja tai ääntä kerta- tai uudelleentallennettaville DVD- tai CD-levyille. Tallentaa valokuvia ja muita kuvia kerta- tai uudelleentallennettaville DVD- tai CDlevyille. Tallentaa digitaalista videokuvaa tai diaesityksiä DVD+R, DVD+RW, DVD-R, tai DVD-RW -levyille. Arkistoita kuvia ja videota DVD- tai CD-levyille. Toistaa DVD+R, DVD+RW, DVD-R, ja DVD-RW-levyjä. Toistaa musiikki-cd:itä. Toistaa VCD- ja DVD-elokuvia. Käyttää DVD-levylle tallennettuja vuorovaikutteisia aineistoja. Tehdä uusista tietokoneohjelmista DVD- ja CD-ensikopioita. Luoda ja polttaa LightScribe-nimiöityjä levyjä* Koskien LightScribe levyn nimiöintitekniikkaa, voit myös katsoa lisätietoja kappaleesta LightScribe käyttöopas DVD-toiminnot: Kirjoitus DVD+R ja DVD-R (kertatallennettava DVD) -levyille Kirjoitus DVD+RW ja DVD-RW (uudelleentallennettava DVD) -levyille Luku DVD-ROM, DVD+R, DVD-R, DVD+RW, DVD-RW, DVD+R9 ja DVD-R9 - levyiltä. Kirjoitus kaksikerroksisille DVD+R (kertallennettava DVD+R9) ja DVD-R (kertatallennettava DVD-R9) -levyille* Lue DVD-RAM-tietovälineeltä tai kirjoita sille* *Vain jotkin asemat tukevat LightScribe-, DVD-RAM-, "double-layer" ja/tai "dual-layer" kaksikerrostallennusta. Lisätietoja aseman alkuperäispakkauksessa. CD-toiminnot: Kirjoitus CD-R (kertatallennettava CD) -levylle Kirjoitus huippunopealle CD-RW (uudelleentallennettava CD) -levylle Luku CD-ROM ja CD-R datalevyiltä, ja CD-RW ja CD-DA (audio) -levyiltä 5

6 Tallennusmuodon yhteensopivuus (DVD-kirjoitus: DVD+R Versio 1.3, DVD+R9 Versio 1.0 (vain asemat, jotka tukevat kaksikerroskirjoitusta DVD+R-levyille), DVD-R9 Versio 3.0 (vain asemat, jotka tukevat kaksikerroskirjoitusta DVD-R-levyille), DVD+RW Versio 1.3, DVD-R Versio 2.1, ja DVD- RW Versio 1.2, DVD-RAM Versio 2.2 (vain asemat, jotka tukevat DVD-RAMuudelleenkirjoitusta) DVD-luku: DVD-ROM yksi/kaksikerros (PTP, OPT), DVD-R, DVD+R, DVD+R9, DVD-R9, DVD-RW, DVD+RW. DVD-RAM (vain asemat, jotka tukevat DVD-RAM-lukua) CD-kirjoitus: Orange Book Part 2 CD-R Volume 1, Part 2 CD-R Volume 2 Multi Speed, Part 3 CD-RW Volume 1 Low Speed, Part 3 CD-RW Volume 2 High Speed, Part 3 CD-RW Volume 3 Ultra Speed CD-luku: CD-DA, CD-ROM, CD-ROM/XA, Photo-CD, Multi-session, Karaoke-CD, Video CD, CD-I FMV, CD Extra, CD Plus, CD-R, ja CD-RW Tuetut tallennusmuodot Raita kerrallaan Tietoa voidaan tallentaa levylle raita kerrallaan. Uusia raitoja voidaan lisätä myöhemmin. Tässä tilassa levy pitää "sulkea" (ohjelmallisesti), ennen kuin musiikki-cd:tä voidaan toistaa CD-soittimessa tai CD-ROM-asemassa. Levy kerralla Tietoa voidaan tallentaa koko levy yhdellä kerralla. Tässä tilassa uutta tietoa ei voida lisätä myöhemmin. Istunto kerrallaan Tietoa voidaan tallentaa levylle istunto kerrallaan. Tässä tilassa uusia istuntoja voidaan kirjoittaa myöhemmin. Tässä tilassa on käytettävissä enemmän levytilaa kuin moniistuntotilassa, koska istuntojen väliin ei jätetä tyhjää. Moni-istunto (Multi Session) Tietoa voidaan tallentaa levylle yhdessä istunnossa. Tässä tilassa uusia istuntoja voidaan kirjoittaa myöhemmin. Tässä tilassa on käytettävissä vähemmän levytilaa kuin istunto kerrallaan -tilassa, koska istuntojen väliin jätetään tyhjää. Pakettikirjoitus Tietoja voidaan lisätä ja poistaa suoraan uudelleenkirjoitettavalla levyllä. (Hyödyllistä varmuuskopioinnissa.) Tämä tila vaatii ohjelman joka tukee pakettikirjoitusta. 6

7 JÄRJESTELMÄN KOKOONPANO Järjestelmävaatimukset Tasaisen luku/kirjoitus/päällekirjoitus-suorituskyvyn varmistamiseksi tarvitaan Windowspohjainen PC-järjestelmä seuraavin ominaisuuksin. ATAPI/E-IDE-levyasemille: Suoritin Käyttöjärjestelmä Muisti Kiintolevy Liitäntä Pentium 4 1,3 GHz tai korkeampi Microsoft Windows 2000/XP/Vista Täytyy täyttää käyttöjärjestelmälle suositellun RAM määrän (suositellaan vähintään 256 Mt) Vähintään 650 Mt vapaata tilaa CD-kuvatiedostoa varten; Vähintään 5 Gt vapaata tilaa yksikerroksisen DVD:n kuvatiedostoa varten; Vähintään 9 Gt vapaata tilaa kaksikerroksisen DVD+R9 tai DVD-R9- levyn* kuvatiedostoa varten. Vapaa liitin IDE-väylään Sarjakytkennällisille ATA -levyasemille; Suoritin Käyttöjärjestelmä Muisti Kiintolevy Interface Pentium 4 1.3GHz tai korkeampi Microsoft Windows 2000/XP/Vista Täytyy täyttää käyttöjärjestelmän muistille asettamat vaatimukset (minimisuositus 256 MB) Vähintään 650 Mt vapaata tilaa CD-kuvatiedostoa varten; Vähintään 5 Gt vapaata tilaa yksikerroksisen DVD:n kuvatiedostoa varten; Vähintään 9 Gt vapaata tilaa kaksikerroksisen DVD+R9 tai DVD-R9- levyn* kuvatiedostoa varten. Vapaa Sarja-ATA-kytkentä *Vain jotkin asemat tukevat "double-layer" ja/tai "dual-layer" kaksikerrostallennusta. Lisätietoja aseman alkuperäispakkauksessa. 7

8 TOIMINNOT JA SÄÄTIMET Kuva edestä Kuva: Tyypillinen DVD-tallennin edestä kuvattuna (oma asemasi voi olla erilainen) A Poista / Sulje -painike Avaa tai sulje kelkka painamalla. B Päällä-/Varattu-LED C Hätäpoistoreikä Levyaseman käyttötilan merkkivalo. Tasainen valo merkitsee varattua, vilkkuva tarkoittaa Kirjoita/Kirjoita uudelleen. Jos poistopainike ei toimi, avaa levykelkka työntämällä paperiliitin tähän reikään. VAARA: Katkaise laitteesta virta ennen käsin tapahtuvaa poistamista. 8

9 Kuva takaa ATAPI/E-IDE asemille: Virtaliitin IDE-isäntäliittymän liitin Laiteasetusten siltaukset Analogisen äänilähdön liitin Digitaalisen audiolähdön liitin ATAPI/E-IDE asema takaa Nelipiikkinen liitin DC-syöttövirralle. 40-piikkinen liitin E-IDE liitännälle. Kuusipiikkinen siltausrima levyaseman valitsemiseksi IDEisäntäasemaksi, orja-asemaksi tai kaapelivalinnalle. Nelipiikkinen analoginen äänilähtöliitin Käytetään äänikortin tai - vahvistimen liittämiseen. Kaksipiikkinen liitin digitaaliselle äänelle. Sony/Philips digitaalista liitäntää (SPDIF) tai Digital-In liitäntää tukevan äänikortin liittämiseen. Sarja-ATA -asemille: Sarja-ATA virtakytkentä Sarja-ATA datakytkentä Kuvio: Sarja- ATA asema takaa. 15-pinninen liitin virran sisääntuloa varten. 7-pinninen dataliitin Sarja-ATAlle. 9

10 ATAPI/E-IDE ASEMIEN ASENTAMINEN PAIKOILLEEN DVD-tallentimen asennus Tässä luvussa selostetaan DVD-tallentimen rakenteellinen asennus tietokoneeseen. Suoritettavat vaiheet ovat seuraavat: 1. Sammuta tietokonelaitteiden virrat ja irrota virtapistoke pistorasiasta. 2. Avaa tietokoneen kotelo. 3. Aseta isäntä/orja-siltaus DVD-tallentimen takapaneelissa seuraavien ohjeiden mukaan. HUOMAUTUS: Saadaksesi kiintolevyn ja DVD-tallentimen toimimaan mahdollisimman hyvin suositamme DVD-tallentimen kytkemistä IDEkanavaan isäntälevyasemaksi siten kuin seuraavassa selostetaan. 10

11 Siltausmuutokset Isäntä/orja-siltauksilla DVD-tallentimen voi asettaa isännäksi (MA) tai orjaksi (SL) alla selostetulla tavalla. Älä käytä kahta siltausta ja tee asemalle samanaikaisesti asetusta MA ja SL. C S S L M A C S S L M A Isäntälaite Orjalaite (Oletusasetus) Kuva: isäntä/orja-siltausasetukset. Kaapelin valinta (CS): jos valitset asetukseksi CS, isäntä/orja-asetus hoidetaan automaattisesti laitekokoonpanon mukaan. Tämä asetus edellyttää Cable Select kaapelin käyttöä. Jos on epäilyksiä käytettävästä asetuksesta, käytä jotakin seuraavassa suositetuista asetuksista. IDE-aseman asetukset Seuraavissa ohjeissa selostetaan, miten isäntä/orja-siltaukset asetetaan tietokoneen ja kiintolevyn nykyisen kokoonpanon mukaan. Laitekokoonpano (A) Nykyinen kokoonpano: Kiintolevy kytketty isäntälaitteeksi ensisijaiseen IDE-kanavaan, eikä IDEtoisiokanavaan ole kytketty mitään. Asetusohjeet: Aseta DVD-tallentimen siltaukseksi isäntälaite ja liitä DVD-tallennin IDEtoisiokanavaan. Kuva: Kokoonpano (A) 11

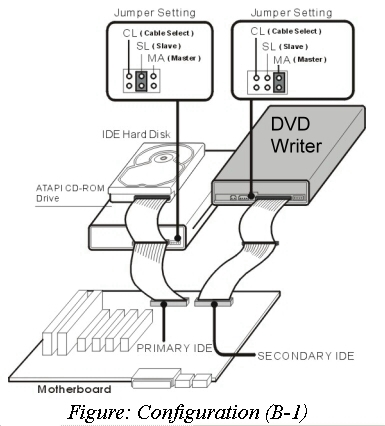

12 Laitekokoonpano (B) Nykyinen kokoonpano: Kiintolevy kytketty isäntälaitteeksi ja CD-ROM tai DVD-ROM kytketty orjalaitteeksi ensisijaiseen IDE-kanavaan, toisio-ide-kanavaan ei ole kytketty mitään. Helpoimmat asetusohjeet (B-1): Aseta DVD-tallentimen siltaukseksi isäntälaite ja liitä DVD-tallennin IDEtoisiokanavaan. Suositusasetuksen ohjeet (B-2) (suorituskykysyistä emme suosita optisen aseman liittämistä samaan IDE-kanavaan kiintolevyn kanssa): Irrota CD-ROM tai DVD-ROM ensisijaisesta IDE-kanavasta, säilytä siltauksena orja ja kytke se uudelleen toisio-ide-kanavaan. Aseta DVD-tallentimen siltaukseksi isäntälaite ja liitä DVD-tallennin IDE-toisiokanavaan. Kuva: Kokoonpano (B-1) Kuva: Kokoonpano (B-2) 12

13 Laitekokoonpano (C) Nykyinen kokoonpano: Kaksi kiintolevyä kytketty isännäksi ja orjaksi ensisijaiseen IDE-kanavaan, CD-ROM tai DVD-ROM kytketty isäntälaitteeksi toisio-ide-kanavaan. Asetusohjeet: Irrota CD-ROM tai DVD-ROM toisio-ide-kanavasta, vaihda siltaukseksi orja ja kytke se uudelleen toisio-ide-kanavaan. Aseta DVD-tallentimen siltaukseksi isäntälaite ja liitä se IDE-toisiokanavaan. Kuva: Kokoonpano (C) 13

14 ASENNUS, JATKOA 4. Liitä tarvittavat kaapelit DVD-tallentimeen. IDE VIRTA AUDIO Kuva: kaapeleiden liittäminen (A) IDE-kaapeli: liitä IDE-kaapelin yksi liitin aseman takapaneelin IDE-liittimeen (toisen pään pitäisi olla jo liitetty emolevyyn). (B) Virtakaapeli: liitä virtakaapeli tietokoneesta aseman virtaliittimeen edellä esitetyllä avalla. Useimmista tietokoneista löytyy käyttöön vapaita virtakaapeleita. Jos koneessa ei ole vapaana virtaliitintä käytettäväksi, hanki virtakaapelin jakaja sisäistä asemaa varten. (C) Äänikaapelit (valinnaisia): laitteistosi äänikortin käyttöä varten liitä analoginen audiokaapeli aseman takapaneelin nelipiikkisestä analogisen äänen lähtöliittimestä äänikorttiin. Jos äänikortti on varustettu Sony/Philips digitaaliliitännällä (SPDIF) tai Digital-In tuloliitännällä ja haluat käyttää aseman digitaalista äänilähtöä, liitä digitaalinen audiokaapeli samalla tavalla. 14

15 5. Työnnä DVD-tallennin varovasti vaakasuorassa tyhjään laitepaikkaan ja kiinnitä se PC:n runkoon. Kiinnitä sitten tietokoneen kotelo takaisin paikalleen. 6. Liitä tietokoneen virtapistoke takaisin pistorasiaan ja kytke tietokoneeseen virta. 15

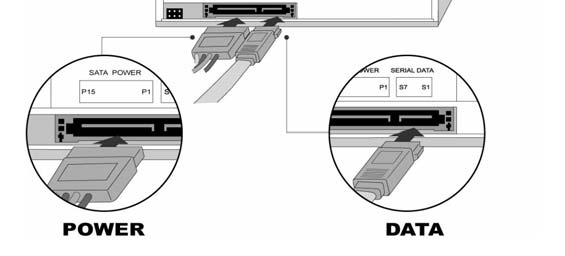

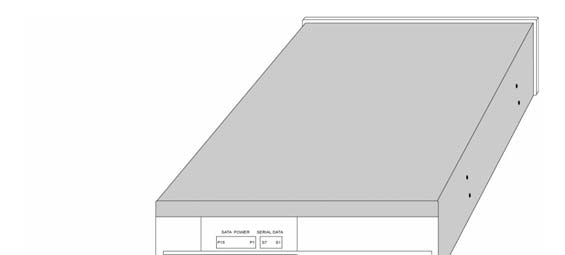

16 SARJA-ATA ASEMIEN ASENTAMINEN PAIKOILLEEN 1. Sammuta tietokonelaitteiden virrat ja irrota virtapistoke pistorasiasta. 2. Katso tietokoneesi käyttöoppaasta, miten kotelo avataan. 3. Etsi asemalle asennuspaikka ja sijoita se siihen kiinnittämällä neljällä ruuvilla. 4. Kytke Sarja-ATA datakaapeli ensi- tai toissijaiseen tietokoneesi emolevyssä tai PCIkortissa olevaan ATA-sarjaporttiin. 5. Kytke toinen Sarja-ATA datakaapelin toinen pää levyasemaan. HUOMAA: Pinnien määritys Sarja-ATA:n datakaapelikytkennässä tulee olla sama kuin seuvaavassa kuviossa.. 6. (Vaihtoehtoisesti) Sinun on ehkä käytettävä nelipinnistä kytkentää Sarja-ATA virtaadapteriin. Tämä riippuu tietokoneesi virtalähteen kytkennöistä. Mikäli tämä vaaditaan, liitä tämä nelipinninen Sarja-ATA virta-adapterista tietokoneesi virtalähteessä olevaan nelipinniseen virtakoskettimeen. 7. Kytke Sarja-ATA -virtakaapeli aseman takaosassa olevan virtapistokkeeseen. HUOMAA: Sarja-ATA virtapistoke on suurempi kuin kuin Sarja-ATA datakaapelin pistoke. Ja Sarja-ATAn virtakytkennän pinnien määritys tulisi olla sama kuin seuraavassa kuviossa. 8. Sijoita tietokoneen kotelo takaisin paikoilleen ja kytke virtajohdot. Kuvio:Sarja-ATA-aseman takapaneli. 16

17 KÄYTTÖ Laiteajurin ja ohjelmiston asennus Windows-järjestelmä sisältää jo laiteajureita, joilla voit käyttää DVD-tallenninta ohjelmistojen asennuksiin ja asetuksiin CD-ROM ja DVD-ROM levyiltä heti kun asema on asennettu. Jotta voit käyttää DVD-tallentimen kaikkia ominaisuuksia kuten tallentaa levyille ja toistaa kaupallisesti tallennettuja elokuvia, sinun kuitenkin täytyy asentaa lisäohjelmia. DVD-tallentimen käyttö: CD-ROM-asemana: Useimmat Windows-käyttöjärjestelmät (Windows Vista, Windows XP, Windows 2000) tukevat yleistä (generic) CD-ROM laiteajuria, jolla DVD-tallentimen saa toimimaan tavallisena CD-ROM asemana heti asennuksen jälkeen. Jos käytät jotakin näistä käyttöjärjestelmistä, sinun ei tarvitse asentaa lisäohjelmia CD-levyjen lukua tai toistoa varten. DVD-ROM asemana: useimmat käyttöjärjestelmät sallivat DVD-tallentimen toimia DVD-ROM asemana heti asennuksen jälkeen. Jos käytät jotakin näistä käyttöjärjestelmistä, sinun ei tarvitse asentaa lisäohjelmia DVD-levyjen lukua tai toistoa varten. CD- tai DVD-tallentimena: voidaksesi tallentaa CD- tai DVD-medialle (tallennettavalle tai uudelleentallennettavalle) sinun täytyy asentaa lisäohjelmia. DVDtallentimen mukana toimitettu ohjelmisto-cd sisältää nämä ohjelmistot, joissa on toimintoja kuten masterointi, pakettitallennus, kiintolevyn tai tiedostojen varmuuskopiointi, äänikaappaukset ja paljon muuta. Ohjelmiston asennus: Asenna aseman mukana toimitetut ohjelmistot laittamalla ohjelmistolevy asemaan ja noudattamalla näytölle tulevia ohjeita. 17

18 Levykelkan käyttö (1) DVD-tallentimen ollessa käynnissä avaa kelkka painamalla Ejectpoistonäppäintä. (2) Aseta levy kelkan syvennykseen. Datapuolelle tallennetaan asettamalla levy nimiöpuoli ylöspäin. Levyn tulee olla tasaisesti paikallaan kelkassa. Kuva: levyn lataus levykelkkaan (3) Sulje kelkka painamalla Eject-näppäintä uudelleen. 18

19 TALLENNUS JA TOISTO Tallennus CD- ja DVD-levyille Varmista ennen tallennusta CD- ja DVD-levyille että tarvittavat ohjelmistot on asennettu (lue tiedot edelliseltä sivulta). DVD-levyjen toisto DVD:lle kaupallisesti tallennettujen elokuvien toistamiseksi tietokoneeseen täytyy olla asennettu DVD-toisto-ohjelmisto. Jos tietokoneessa ei ole DVD-toisto-ohjelmistoa tai haluat korvata nykyisen DVD-toisto-ohjelmiston uudella, asenna tarvittava sovellus mukana toimitetulta ohjelmisto-cd:ltä (lue tiedot edelliseltä sivulta). Aluekoodillisten DVD-levyjen toisto Eräät DVD-levyt on rajoitettu toistettaviksi tietyllä alueella, kuten Pohjois-Amerikassa tai Euroopassa. Näiden levyjen toistoa varten levyasemaan täytyy asettaa oikea aluekoodi. Kun DVD-asema lähetetään tehtaalta, siihen ei ole asetettu mitään aluekoodia. Sen sijaan kun aluekoodiasetuksella varustettu DVD-levy laitetaan ensi kertaa sisään DVD-tallentimeen, niin DVD:n laittaminen asemaan asettaa samalla aluekoodin. Jos myöhemmin laitat asemaan toisella aluekoodilla varustetun DVD:n, saat kehotteen hyväksyä aluekoodin vaihdon. Jos et hyväksy vaihtoa, DVD-levyä ei toisteta. Jos hyväksyt vaihdon, DVD-tallentimen aluekoodiasetus muuttuu. HUOMAUTUS: Voit vaihtaa DVD-tallentimen aluekoodia vain 5 kertaa. Sen jälkeen et voi vaihtaa aseman aluekoodiasetusta. (DVD:n toisto-ohjelmisto antaa varoituksen lähestyttäessä 5 vaihdon rajaa.) Tietoja ohjelmista ja käyttöoppaista Yksityiskohtainen tallennus- ja toisto-ohjelmiston käyttöopas asennetaan automaattisesti tietokoneeseen varsinaisen ohjelman asennuksen yhteydessä. 19

20 SUOSITELLUT TALLENNUSMEDIAT Korkean laadun saavuttamiseksi johdonmukaisesti suositamme seuraavien valmistajien CD- ja DVD-levyjä (suositukset saattavat muuttua ilman eri ilmoitusta): CD-R -levy: Low Speed CD-RW -levy: High Speed CD-RW -levy: Ultra Speed CD-RW -levy: DVD-R -levy: DVD-R9 -levy: CMC, Daxon, DST, Fornet, Fujifilm, GAT, Gigastorage, Infodisc, KingPro LeadData, Maxell, MBI, MCC, MPO, NanYa, Postech, Princo, Prodisc, Ramedia, Ricoh, Ritek, SAST, SKC, Sony, TDK, Taiyo-Yuden CMC, Daxon, Gigastorage, Infordisc, LeadData, MCC, Princo, Prodisc, Ricoh, Ritek CMC, Daxon, Fornet, Gigastorage, Infodisc, LeadData, MCC, NanYa, Princo, Prodisc, Ricoh, Ritek CMC, Daxon, Infodisc, Mitsubishi, Ritek BEALL, CMC, FUJIFILM, Daxon, FTI, KDT, Maxell, MBI, MJC, MUST, NANYA, OPTODISC, Prodisc, Ritek, SONY, Taiyo-Yuden, TDK CMC, MKM, Ritek DVD-RW -levy: DVD-RAM -levy: CMC, JVC, MKM, Ritek, TDK Maxell, CMC, MKM, Ritek OPTODISC, Panasonic, Ritek DVD+R -levy: DVD+R9 -levy: DVD+RW -levy: LightScribe -levy: CMC, Daxon, Informedia, Maxell, MBI, MCC, NEW START, OPTODISC, Philips, Prodisc, Ricoh, Ritek, SONY, Taiyo-Yuden, TDK CMC, FUJIFILM, MBI, Mitsubishi, Philips, Prodisc, Ricoh, Ritek Infodisc, MBI, MCC, MKM, Philips, Prodisc, Ricoh, Ritek, Sony CD-R: HP, CMC, MCC, MBI DVD+R: HP, CMC, MCC, MBI *Vain jotkin asemat tukevat LightScribe-, DVD-RAM-, "double-layer" ja/tai "dual-layer" kaksikerrostallennusta. Lisätietoja aseman alkuperäispakkauksessa. 20

21 LIGHTSCRIBE KÄYTTÖOPAS Seuraavat LightScribe-luvut sisältävät ohjeita, jotka liittyvät levyjä nimiöivään LightScribeasemaan. Tarkista aseman alkuperäispakkauksesta, tukeeko asema LightScribelevynnimiöintitoimintoa. Kuva: LightScribe-tuotemerkit Näin käytät LightScribea Tarvitset kolme komponenttia CD- ja DVD-levyjen nimiöintiin LightScribella: Aseman, joka tukee LightScribea LightScribe nimiöintiohjelmistön (toimitettu aseman mukana, mutta muitakin LightScribea tukevia ohjelmistoja on saatavissa) LightScribe-tallennemedian (myydään tietokoneliikkeissä) Voit nimiöidä LightScribe-levyn ennen tai jälkeen datapuolen polttoa ja voit jopa nimiöidä useita levyjä peräkkäin olitko sitten jo tallentanut niille tai et. Tärkeä muistettava seikka on asettaa aina LightScribe-levy nimiöpuoli alaspäin silloin kun LightScribe poltetaan 21

22 LIGHTSCRIBE-NIMIÖITYJEN LEVYJEN LUONTI JA POLTTO 1. Käynnistä LightScribe-nimiöintiohjelmisto. Nimiöintisovellus voi olla levynpoltto-ohjelmiston osa tai se voi olla oma erillinen ohjelmansa. 2. Valitse suunnitelmaasi sopiva(-t) LightScribe asetus(-kset). Useimmissa LightScribe-nimiöintisovelluksissa käyttäjää kehotetaan tekemään LightScribe -valinta ennen nimiön suunnittelua. 3. Luo nimiön ulkoasu. Voit liittää nimiöön tekstiä ja/tai grafiikkaa ja valita levyn alueen, jolle nimiö tulostetaan pelkästä tekstinauhasta ( title only - vain otsake ) koko levyn peittävään täysnimiöön ( full label ). Kokeile teksteillä, fonteilla, valmistaustoilla, omilla valokuvilla ja grafiikalla ja luo tyyliisi parhaiten sopivia nimiöitä. (Ideoita ja neuvoja löydät osoitteesta 4. Kun nimiösuunnitelmasi on valmis, laita tyhjä LightScribe-levy levyasemaan nimiöpuoli alaspäin. Ennen kuin voit esikatsella tai tulostaa suunnitelman, nimiöintisovellus tarkistaa, onko LightScribe-levy asetettu levyasemaan oikein: jos asemassa ei ole levyä tai jos levyä ei ole laitettu sisään LightScribe-nimiöintipuoli alaspäin, ohjelmisto lähettää vikaviestin. 5. Valitse Preview-esikatseluvaihtoehto ja näet, millaiselta suunnitelmasi näyttää LightScribe-nimiönä. Ottamalla suunnitelmasi esikatseluun voit päätellä, ovatko suunnitelman osat haluamillasi paikoilla ja näet myös, miltä harmaasävysuunnitelma näyttää levyllä. 6. Lähetä nimiösuunnitelma tulostettavaksi levylle valitsemalla Print-tulostusvaihtoehto. Nimiön tulostukseen levylle on valittavana kolme laatua: vedos (Draft), normaali (Normal) tai paras (Best). Vedos on nopein tulostustapa ja tuloksena on alempi kontrastitaso, paras tarjoaa suurimman kontrastin ja tummimmat kuvioalueet, mutta poltto vie eniten aikaa. Seuraavassa taulukossa on karkeat arviot odotetuista tulostusajoista. Asetus Vain otsake Otsake ja sisällysluettelo Koko nimiö (grafiikka myös) Paras <4 min. <9 min. <36 min. Normaali <3 min. <7 min. <28 min. Vedos <2 min. <4 min. <20 min. 7. Kun nimiö on valmis, asema avaa levykelkan automaattisesti. 22

23 USEIN KYSYTYT KYSYMYKSET: LIGHTSCRIBE K: Miten LightScribe toimii? V: LightScribe-levyn pinnoitteen väri muuttuu, kun siihen kohdistuu CD/DVD-levyaseman lasersäde. Prosessi on sama kuin filmin valotuksessa paitsi että LightScriben pinta reagoi nimenomaan laserin tehokkaaseen valoon. K: Mitä tapahtuu, jos yritän nimiöidä LightScribella levyä, joka ei ola LightScribe-levy? V: Ohjelmisto estää käyttäjää lähettämästä nimiökuvaa levylle, joka ei ole LightScribeyhteensopiva. LightScribe-yhteensopiva ohjelmisto on suunniteltu tunnistamaan LightScribe-levyn sille kohomerkityistä tunnisteista ja järjestelmä luo kuvan ja lähettää sen asemaan vain, jos sisällä on asianmukainen levy. K: Voinko käyttää tietokonetta muuhun samalla kun LightScribe-nimiötä poltetaan? V: Kyllä voit. Nimiöinti tapahtuu tausta-ajona, joten tietokonetta voi käyttää muihin töihin samalla kun nimiöintiä tehdään. K: Voinko jättää tietokoneen ilman valvontaa kun LightScribe-nimiötä poltetaan? V: Kyllä voit. Mitkään LightScriben tehtävistä eivät edellytä käyttäjän osallistumista polton aikana. Lisäksi LightScribe-järjestelmä ei siirry nukkumaan tai virransäästötilaan nimiötä polttaessaan. K: Voinko tulostaa LightScribe-nimiön uudestaan samoin kuin CD-RW- tai DVD±RWlevyt? V: Et voi. Nykyisen LightScribe-teknologian tulosteita ei voi pyyhkiä pois. Kun kuva on poltettu, se on pysyvä. K: Aiheuttaako LightScribe-kuva tasapainohäiriöitä CD- tai DVD-levyn pyöriessä asemassa samaan tapaan kuin paperinimiö voi aiheuttaa? V: Ei aiheuta. LightScribe-levy on yhtä hyvin tasapainossa kuin mikä tahansa laadukas CD tai DVD, ja se pyörii asemassa tasaisesti. Kuvan poltto levylle ei muuta levyn tasapainoa, eikä vaaranna levyn kykyä pyöriä oikein. K: Haihtuuko LightScribe-prosessista haitallisia kemikaaleja? V: Ei haihdu. Laserkuvantamisprosessi aloittaa levyn pinnoitteen sisältämän väriaineen kemiallisen muutoksen, mutta prosessin aikana ei synny tai haihdu mitään haitallisia kemikaaleja. K: Onko LightScribe-levy kuuma tai vaarallinen käsitellä heti nimiön polton jälkeen? V: Ei ole. Vaikka sanonnat tiedon poltto tai kuvan poltto ovat yleisiä alan termejä, ei kumpaankaan prosessiin sisälly mitään huomattavia lämpötilan muutoksia. CD tai DVD on turvallinen koskettaa heti levyaseman levykelkasta otettuna. K: Voiko LightScribella luoda värillisen nimiön? V: Nykyinen LightScribe-teknologia tulostaa ainoastaan harmaasävyissä ja luo kuvan, joka muistuttaa mustavalkovalokuvaa. LightScriben tuotekehitysstrategiaan kuuluu lisäominaisuuksien kehittely tulevaisuutta varten, mutta liiketoiminnan ja lakiperusteiset vaatimukset estävät tarkempien tietojen julkaisun tällä hetkellä. 23

24 SECURDISC-KÄYTTÖOPAS Seuraavissa luvuissa on SecurDisc-levyaseman käyttöohjeita. Varmista levyaseman alkuperäispakkauksesta tukeeko levyasema SecurDisc-toimintoa. Kuva: SecurDisc-logo Mikä SecurDisc on? SecurDisc on innovatiivinen tekniikka, jolla suojataan median data ja sisältöön pääsy luvattomilta käyttäjiltä optisen levyn ja levyasemaohjelmiston yhdistävällä ratkaisulla. SecurDiscin ominaisuudet: Luottamuksellisten tietojen suojaus ulkopuolisilta Levyn digitaalinen allekirjoitus alkuperän varmistamiseksi PDF-tiedostojen luvattoman kopioinnin ja jakelun estäminen DVD-levyillä Apu vahingoittuvien levyjen tietojen suojeluun Arvokkaiden tietojen palauttamismahdollisuuksien parantaminen vahingoittuneelta levyltä SecurDiscin järjestelmävaatimukset Seuraavia osia tarvitaan täyden hyödyn saamiseksi SecurDiscistä: SecurDisc-yhteensopiva levyasema Nero Express, jolla luodaan SecurDisc-levy Nero InCD/ InCD Reader 5.5 tai uudempi salasanalla suojattujen SecurDisc-levyjen lukemiseen SecurDisc Viewer ja SecurDisc-yhteensopiva levyasema kopiosuojattujen PDFtiedostojen käyttämiseen 24

25 Media- ja tiedostomuototuki Useimmat SecurDisc-toiminnot toimivat kaikissa CD/DVD-medioissa ja kaikilla tiedostomuodoilla. Huomaa, että kopiointisuojausta voi tällä hetkellä käyttää vain PDFtiedostojen suojaukseen DVD-mediassa. SecurDisctoiminto Salasanasu ojaus Digitaaline n allekirjoitu s Datan luotettavuu s Datan eheystarkis tus Kopiointis uojaus Kuvantallennus * CD- R/RW DVD±R/ RW DVD±R DL DVD- RAM Tiedosto muoto Ei tuettu KYLLÄ KYLLÄ KYLLÄ KYLLÄ Kaikki Ei tuettu KYLLÄ KYLLÄ KYLLÄ KYLLÄ Kaikki Ei tuettu KYLLÄ KYLLÄ KYLLÄ KYLLÄ Kaikki Ei tuettu KYLLÄ KYLLÄ KYLLÄ KYLLÄ Kaikki Ei tuettu EI KYLLÄ KYLLÄ KYLLÄ PDF *Kuvantallennustoiminto ei ole käytettävissä SecurDisc-järjestelmässä 25

26 SECURDISC-LEVYN LUOMINEN JA KÄYTTÄMINEN SecurDisc-levyn luomiseen tarvitaan seuraavat komponentit: SecurDisc-yhteensopiva levyasema Nero Express/ Nero Express Essentials/ Nero Express Essentials SE -ohjelma SecurDisc-levyn luomiseen Nero InCD/ InCD Reader 5 tai uudempi ohjelma salasanasuojatun SecurDisc-levyn lukemiseen SecurDisc Viewer kopiontisuojattujen PDF-tiedostojen lukemiseen Salasanasuojatun levyn luominen 1. Käynnistä Nero Express/ Nero Express Essentials. 2. Napsauta käynnistysnäytön Data-kuvaketta ja valitse SecurDisc Data CD tai SecurDisc Data DVD luodaksesi SecurDisc-data-CD:n tai SecurDisc-data-DVD:n. 3. Lisää halutut kansiot ja tiedostot käännökseesi ja valitse käännösikkunan laajennetulla alueella olevasta SecurDisc Settings (SecurDisc-asetukset) -paneelista kohta SecurDisc Settings (Salasanan suojaus). 4. Anna haluttu salasana ja polta levy. Salasanalla suojatun levyn käyttö* 1. Asenna InCD Reader. Voit asentaa Nero InCD:n toimitukseen kuuluvalta ohjelmisto-cd-levyltä samalla, kun asennat Nero Essentials -ohjelman tai lataa InCD Reader osoitteesta 2. Käynnistä InCD Reader, jollei se käynnisty itsestään Windowsissa. 3. Aseta salasanalla suojattu SecurDisc-levy levyasemaan. 4. Selaa levyä ja anna oikea salasana voidaksesi käyttää sisältöä. * Salasanalla suojattua levyä voi käyttää muussa kuin SecurDisc-levyasemassa, jos siihen on asennettu Nero InCD/ InCD reader. Digitaalisesti allekirjoitetun levyn luominen 1. Käynnistä Nero Express/ Express Essentials ja valitse SecurDisc Data CD:n tai DVD:n luominen. 2. Lisää haluttu kansio ja tiedostot käännökseen ja valitse Digitally sign disc (Allekirjoita levy digitaalisesti). 3. Noudata digitaalisen avaimen luomisohjeita ja polta levy. 26

27 Digitaalisesti allekirjoitetun levyn varmentaminen ja muutettujen tietojen havaitseminen 1. Aseta digitaalisesti allekirjoitettu SecurDisc-levy levyasemaan. 2. Kaksoisnapsauta SecurDisc-kuvaketta ilmaisinalueella. 3. Valitse Drive and disc features (Levyasema ja levyn toiminnot) valintaruudussa levyasema, johon haluat asettaa SecurDisc-levyn ja napsauta Confirm digital signature (Vahvista digitaalinen allekirjoitus) -painiketta. 4. Napsauta Select Public Key (Valitse julkinen avain) -painiketta SecurDisc - Verify Digital Signature (SecurDisc - Varmenna digitaalinen allekirjoitus) - valintaruudussa ja valitse asianmukainen julkinen avain. 5. Käynnistä varmennus napsauttamalla Start (Käynnistä). 6. Napsauta Altered data detection (Muuttuneiden tietojen havaitseminen) - painiketta Drive and disc features (Levyasema ja levyn valinnat) -valintaruudussa tarkistaaksesi onko tietoja muutettu. Kopioinnilta suojatun levyn luominen* 1. Käynnistä Nero Express/ Express Essentials ja valitse SecurDisc Data CD:n tai DVD:n luominen. 2. Lisää halutut PDF-tiedostot käännökseesi. Valitse Copy protection (Kopiointisuojaus) käännösikkunan SecurDisc Settings (SecurDisc-asetukset) kohdassa. Jos haluat sallia kopiointisuojattujen PDF-tiedostojen kopioinnin oikean salasanan antamisen jälkeen, valitse Disable copy protection by password (Ota salasanalla suojattu kopiointisuojaus pois käytöstä). 3. Anna haluttu salasana ja polta levy. Kopioinnilta suojattujen PDF-tiedostojen käyttö** 1. Lataa SecurDisc Viewer osoitteesta ja asenna ohjelmisto. 2. Aseta kopiointisuojatut PDF-tiedostot sisältävä levy SecurDisc-yhteensopivaan levyasemaan. 3. Käynnistä SecurDisc Viewer ja napsauta Open File (Avaa tiedosto). Valitse ja avaa PDF-tiedosto, jonka haluat lukea. Tällöin PDF-tiedosto näkyy SecurDisc Viewerissä, jollei tiedostolla ole muita käyttösuojauksia. 4. Jos valittu PDF-tiedosto on suojattu salasanalla, anna oikea salasana Password Protection (Salasanasuojaus) -ikkunassa voidaksesi lukea tiedoston. 27

28 Kopiointisuojattujen PDF-tiedostojen monistaminen*** 1. Aseta kopiointisuojatut PDF-tiedostot sisältävä levy SecurDisc-yhteensopivaan levyasemaan. 2. Kaksoisnapsauta SecurDisc-kuvaketta ilmaisinalueella. 3. Valitse Drive and disc features (Levyasema ja levyn valinnat) -valintaruudussa levyasema, johon asetat SecurDisc-levyn ja napsauta Allow duplication (Salli monistus) -painiketta. 4. Anna oikea salasana SecurDisc - Allow Duplication (SecurDisc - Salli monistus) - valintaruudussa, jolloin kopiontisuojaus poistuu. 5. Avaa Windows Explorer ja kopioi PDF-tiedostot. *kopiointisuojaustoiminto toimii vain PDF-muodolla DVD- mediassa. **Sekä SecurDisc Vieweriä että SecurDisc-yhteensopivaa levyasemaa tarvitaan kopiointisuojattujen PDF-tiedostojen lukemiseen tai monistamiseen. ***Sekä SecurDisc Vieweriä että SecurDisc-yhteensopivaa levyasemaa tarvitaan kopiointisuojattujen PDF-tiedostojen lukemiseen tai monistamiseen. 28

29 USEIN KYSYTTYJÄ KYSYMYKSIÄ K: Mikä on SecurDisc? V: SecurDisc on innovatiivinen laitteistoon ja ohjelmistoon perustuva suojaustekniikka, joka tarjoaa tehokkaan ja erittäin turvallisen tietojen suojauksen ja sisällön käytön valvonnan tavallisille CD- ja DVD-levyille tallennetuille tiedoille. K: Voiko salasanalla suojatun levyn sisältöä käyttää muussa kuin SecurDisclevyasemassa? V: Kyllä. Voit käyttää salasanalla suojattua levyä tavallisessa levyasemassa, jos järjestelmään on asennettu Nero InCD/ InCD Reader. Kun asetat SecurDisc-levyn levyasemaan, SecurDisc havaitsee onko Nero InCD/ InCD Reader asennettu. Jos järjestelmään ei ole asennettu Nero InCD - tai InCD Reader -ohjelmaa, näyttöön tuleva ponnahdusikkuna pyytää lataamaan ohjelmiston ja tarjoaa siihen linkin. K: Voiko kopioinnilta suojattuja PDF-tiedostoja käyttää muussa kuin SecurDisclevyasemassa? V: Ei voi. Sekä SecurDisc-yhteensopiva levyasema että SecurDisc Viewer ovat välttämättömiä kopiointisuojattujen PDF-tiedostojen käyttämiseen. SecurDisc Viewerin voi ladata osoitteesta K: Miksi SecurDisc-levyn polttaminen kestää kauemmin kuin tavallisen levyn? V: SecurDisc-levyn tallennusaika saattaa olla pitempi kuin tavallisen levyn, koska SecurDisc täyttää levyn aina kokonaan. SecurDisc tallentaa lisätietoja, kuten levyn päällekkäisyys- ja tarkistussummatiedot, minkä johdosta SecurDisc parantaa tietojen palauttamismahdollisuuksia vahingoittuneelta levyltä. SecurDisc käyttää myös hieman lisäaikaa välttämättömien SecurDisc-tiedostojen valmisteluun kiintolevylle. Tämän vuoksi SecurDisc-levyn polttaminen kestää kauemmin. K: Parantaako SecurDisc mahdollisuuksia palauttaa tietoja vahingoittuneelta levyltä? V: Kyllä. SecurDisc parantaa mahdollisuuksia lukea SecurDiscillä poltettua osittain vahingoittunutta mediaa. SecurDisc-ohjelma käyttää hyväkseen SecurDisc-levylle tallennettuja tarkistussumma- ja päällekkäisyystietoja vahingoittuneen levyn tietojen palauttamismahdollisuuksien parantamisessa. Huomaa, että tämä on mahdollista vain tiettyyn vahingoittumisen määrään asti. K: Voinko käyttää kopiontisuojaustoimintoa DOC-tiedostoilla tai muilla tiedostotyypeillä? V: Et voi. Nykyistä kopiointisuojaustoimintoa voi käyttää vain suojatuilla PDF-tiedostoilla DVD-levyillä. Tämä toiminto ei toimi muilla tiedostomuodoilla eikä CD-levyillä. 29

30 K: Mikä ohjelma tarvitaan SecurDisc-järjestelmän käyttämiseen? V: Seuraavat ohjelmat tarvitaan täyden hyödyn saamiseksi SecurDisc-toiminnoista: Nero Express/ Express Essentials SecurDisc-levyn luomiseen, Nero InCD/ InCD Reader SecurDisc-levyn sisällön käyttämiseen ja SecurDisc Viewer kopiontisuojattujen PDFtiedostojen lukemiseen ja monistamiseen. InCD Reader - ja SecurDisc Viewer - ohjelmat voi ladata osoitteesta K: Voiko InCD Reader 5:n asentaa PC:lle, jos käytössä on Nero 6 tai vanhempi? V: Ei voi. Jos käytössä on Nero 6 tai vanhempi, sen asennus on poistettava, jotta InCD Reader 5:n voi asentaa. 30

31 SMARTERASE-KÄYTTÖOPAS Seuraavissa luvuissa on SmartErase-tekniikkaa käyttävien levyasemien käyttöohjeita. Varmista levyaseman alkuperäispakkauksesta tukeeko levyasema SmartErase-toimintoa. Kuva: SmartErase-logo SmartErase-toiminnot SmartErase on innovatiivinen tekniikka, jolla voi tuhota tallentavia levyjä ja niillä olevat tiedot pysyvästi. SmartErase korvaa tallentavaan mediaan tallennetut tiedot satunnaisilla merkeillä ja tekee mahdottomaksi levyn ja sen tietojen käyttämisen tai palauttamisen. SmartErasen järjestelmävaatimukset Tietojen poistamiseen CD- ja DVD-levyiltä ja levyn tuhoamiseen SmartErasella tarvitaan seuraavat komponentit: SmartErase-yhteensopiva levyasema SmartErase-ohjelmisto Tallentava CD- tai DVD-levy SmartErase tuhoaa levyn ja sillä olevat tiedot. Kun tiedot on tuhottu, niitä ei voi enää palauttaa. Käytä tätä toimintoa varovasti. 31

32 SmartErasen tuki mediamuodoille SmartErase tukee kaikkia tallentavia medioita, mutta ohjelmalla ei voi poistaa tai tuhota uudelleenkirjoittavaa mediaa. Katso lisätietoja seuraavasta taulukosta. Toiminto CD-R CD- DVD±R DVD±RW DVD±R DVD- Tiedostomuoto RW DL RAM Täydellinen KYLLÄ EI KYLLÄ EI KYLLÄ EI Kaikki poisto Pikapoisto KYLLÄ EI KYLLÄ EI KYLLÄ EI Kaikki Kaksi SmartErase-ohjelman tapaa poistaa levyltä tiedot SmartErase tarjoaa kaksi tapaa tuhota levy ja sen tiedot: Pikapoisto ja Täydellinen poisto. Quick Erase (Pikapoisto) tuhoaa vain tiedot, jotka on tallennettu Lead-In-alueelle ja tiedot, jotka on tallennettu levyn ensimmäiselle raidalle. Tämä toiminto poistaa tiedot levyltä nopeammin, mutta kaikki levyllä olevat tiedot eivät tuhoudu. Full Erase (Täydellinen poisto) tuhoaa kaikki levylle tallennetut tiedot ja datan. Se kestää kauemmin, mutta kaikki levyllä oleva data tuhoutuu. Tila Tuhoutuva alue Tarvittava aika* Quick Erase (Pikapoisto) Lead-in ja data ensimmäisellä raidalla CD-R: 20 sekuntia 48X-nopeudella DVD-R: 22 sekuntia 16X-nopeudella Full Erase (Täydellinen poisto) Lead-in, ohjelma-alue, Lead-out CD-R: 2,5 minuuttia 48X-nopeudella DVD-R: 6 minuuttia 16X-nopeudella * Tarvittava aika voi vaihdella käyttöympäristön mukaan. 32

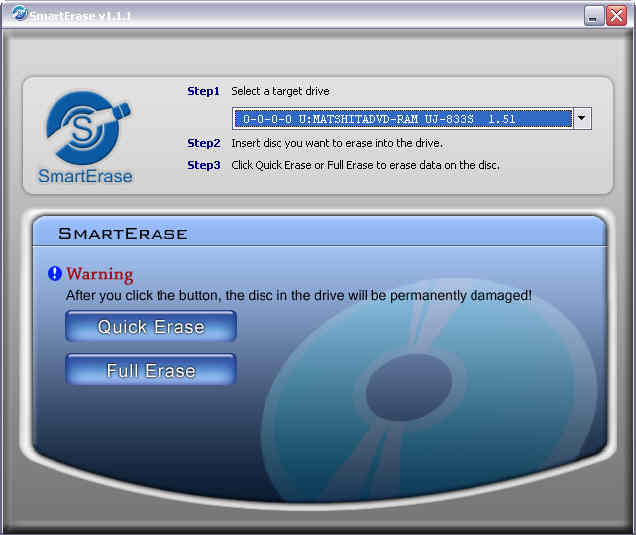

33 SmartErase-ohjelman käyttö 1. Käynnistä SmartErase-ohjelma levyasemaan yhdistetyn poltto-ohjelmiston valikosta. 2. Valitse SmartErase-yhteensopiva levyasema. 3. Aseta tyhjennettävä levy levyasemaan. 4. Napsauta Quick Erase (Pikapoisto) tai Full Erase (Täydellinen poisto) tietojen poistamiseksi levyltä. Kuva: Näyttövedos SmartErase-ohjelmasta 33

34 USEIN KYSYTTYJÄ KYSYMYKSIÄ K: Kuinka SmartErase toimii? V: Kun kirjoitat uudelleen tallentavalle (kerran kirjoitettava) -levylle, alkuperäinen data korvataan, minkä jälkeen levyä voi enää lukea levyasemassa. Toisin sanoen levy ja sillä olevat tiedot ovat tuhoutuneet. Näin SmartErase toimii. SmartErase kirjoittaa uudelleen tallentavalle CD/ DVD-medialle satunnaisia, merkityksettömiä merkkejä, niin että alkuperäinen data korvautuu ja levy tuhoutuu. Kun olet tuhonnut levyn SmartErasella, sinun ei tarvitse enää olla huolissasi, että joku voi palauttaa luottamukselliset tiedot hävittämästäsi levystä. K: Miten Full Erase (Täydellinen poisto) ja Quick Erase (Pikapoisto) eroavat toisistaan? V: Full Erase (Täydellinen poisto) tuhoaa tiedot ja datan levyltä kokonaan, mutta levyn tyhjentäminen vie enemmän aikaa. Quick Erase (Pikapoisto) tuhoaa tiedot Lead-Inalueelta ja datan, joka on tallennettu ensimmäiselle raidalle, ja tietojen poisto levyltä vie vähemmän aikaa. K: Onko mahdollista palauttaa tiedot levyltä, joka on tuhottu SmartErasella? V: Jos käytät SmartErasen Full Erase (Täydellinen poisto) -tilaa tietojen poistamiseen levyltä, kaikki levylle tallennettu tieto ja data tuhoutuu, eikä levyä voi enää palauttaa. Jos poistat levyn tiedot Quick Erase (Pikapoisto) -tilassa, kaikki tieto ja data ei tuhoudu. Tällöin tuhoutumattomat tiedot ja data on ehkä mahdollista palauttaa erikoislaitteilla ja ohjelmilla. On suositeltavaa käyttää Full Erase (Täydellinen poisto) - tilaa luottamuksellisten tietojen poistoon. K: Voinko poistaa levyn tiedot SmartErasella tavallisella DVD-kirjoittimella? V: Et voi. Voidaksesi käyttää SmartErasea tietojen poistamiseen levyltä, käytössäsi on oltava SmartErase-yhteensopiva levyasema ja SmartErase-ohjelmisto, joka on integroitu SmartErase-levyasemaan yhdistettyyn poltto-ohjelmistoon. K: Tarvitaanko SmartErase-toiminnon käyttämiseen erityinen levytyyppi? V: Ei. SmartErase tukee tavallista tallentavaa mediaa, ja voit tuhota datan miltä tahansa myynnissä olevalta tallentavalta medialta. Huomaa, että SmartErase ei tue uudelleen kirjoittavaa mediaa. K: Voinko tallentaa dataa uudelleen levylle, joka on tyhjennetty SmartErasella? V: Et voi. Kun tallentavalta levyltä on poistettu tiedot SmartErasella, levy on tuhottu, eikä sille sen vuoksi voi enää tallentaa tietoja tai lukea niitä. 34

35 K: Miksi näyttöön ponnahtaa virheviesti: your drive does not support this feature (Levyasema ei tue tätä toimintoa), kun yritän poistaa tietoja DVD-RW-levyltä SmartErase-yhteensopivassa levyasemassa? V: SmartErase ei tue uudelleen kirjoittavaa mediaa, kuten CD-RW, DVD-RW, DVD+RW ja DVD-RAM. Virheviesti ponnahtaa näyttöön, jos yrität poistaa tietoja uudelleen kirjoittavasta mediasta. 35

36 VIANETSINTÄ Jos DVD-tallentimen asennuksessa tai käytössä ilmenee ongelmia, lue seuraavat tiedot. Lukuongelmia Oire Mahdollinen syy Ratkaisu Ei toimi DVD-tallenninta ei tunnisteta Kovaa ääntä levyä luettaessa Levykelkka ei avaudu (Eject) Ainakin kahteen kertaan kirjoitetun CD-RWlevyn edellistä istuntoa ei voi lukea InCD Reader 5:ttä ei voi asentaa Salasanalla suojattua SecurDisc-levyä ei voi käyttää Ei virtaa Varmista, että virtajohto on kytketty kunnolla (kaikki liitännät). IDE-kaapeli ei ole kunnolla kytketty Virtakaapeli ei ole kunnolla kytketty IDE-kaapeli ei ole kunnolla kytketty Ladattu levy ei ole tasapainossa Pintaan on tarttunut tarra tai nimiö Ohjelmisto lukinnut levyaseman Levy laitettu väärin levykelkkaan Tallennuksessa ei valittu vaihtoehtoa "Load Contents" tai "Import Session" Varmista, että IDE-kaapeli ja liitännät ovat ehjiä (tarkasta piikit huolella) ja että kummatkin päät on liitetty. Varmista, että virtajohto on kytketty kunnolla (kaikki liitännät). Varmista, että IDE-kaapeli ja liitännät ovat ehjiä (tarkasta piikit huolella) ja että kummatkin päät on liitetty. Vaihda levy toiseen. Irrota tarra/nimiö varovasti niin, ettet naarmuta levyä. Odota, kunnes ohjelman toiminta päättyy tai pysäytä ohjelman toiminto ja paina sitten poistonäppäintä. Sammuta levyaseman virta ja työnnä sitten puikko tai paperiliitin levykelkan vara-avauskoloon. Muista valita tuo edellinen istunto kun tallennetaan levylle uutta dataa. Viallinen levy Käytä aina laadukkaita levyjä. Käsittele levyjä aina varoen ja pidä ne puhtaina. Syvät naarmut, sormenjäljet tai muu lika levyn pinnalla voivat tehdä siitä lukukelvottoman. Levy laitettu ylösalaisin Poista levy levykelkasta ja laita se nimiöpuoli ylöspäin. Järjestelmään on asennettu Nero 6 tai vanhempi versio Nero InCD - tai InCD Reader 5 -ohjelmaa ei ole asennettu Poista Nero 6:n tai vanhemman version asennus kokonaan ja asenna Nero 7 tai 8. Asenna ohjelmisto-cd-levyltä Nero InCD. Lataa InCD Reader osoitteesta ja asenna se. 36

37 Oire Mahdollinen syy Ratkaisu SecurDisc-levyllä olevia kopioinnilta suojattuja PDF-tiedostoja ei voi lukea SecurDisc-levyllä olevia suojattuja PDFtiedostoja ei voi monistaa Asennettu Nero InCD - tai InCD Reader -versio on liian vanha Lataa InCD Reader 5.5 tai uudempi osoitteesta ja asenna se. Väärä salasana Anna oikea salasana käyttääksesi salasanalla suojattua levyä. SecurDisc-yhteensopivaa levyasemaa ei ole asennettu SecurDisc Vieweriä ei ole asennettu PDF-tiedostot on kopiointisuojattu Asenna SecurDisc-yhteensopiva levyasema. Lataa SecurDisc Viewer osoitteesta ja asenna se. Et voi monistaa kopioinnilta suojattuja PDF-tiedostoja, jollei Disable copy protection by password (Ota salasanalla suojattu kopiointisuojaus pois käytöstä) - toimintoa ole valittu luotaessa kopiointisuojattua levyä. Väärä salasana Anna oikea salasana kopioidaksesi PDFtiedostoja. 37
