1 TEKNISIÄ OMINAISPIIRTEITÄ SPEED Fourth Circle tuote info no. 1

1 P a g e Rakenteelliset sivupaneelit (STRUCTURAL SIDE PANELS) Rakenteelliset sivupaneelit ovat E1 standardin mukaisesta puusta valmistettua puuviilutettua lastulevyä, joka on maalattu (Huom.

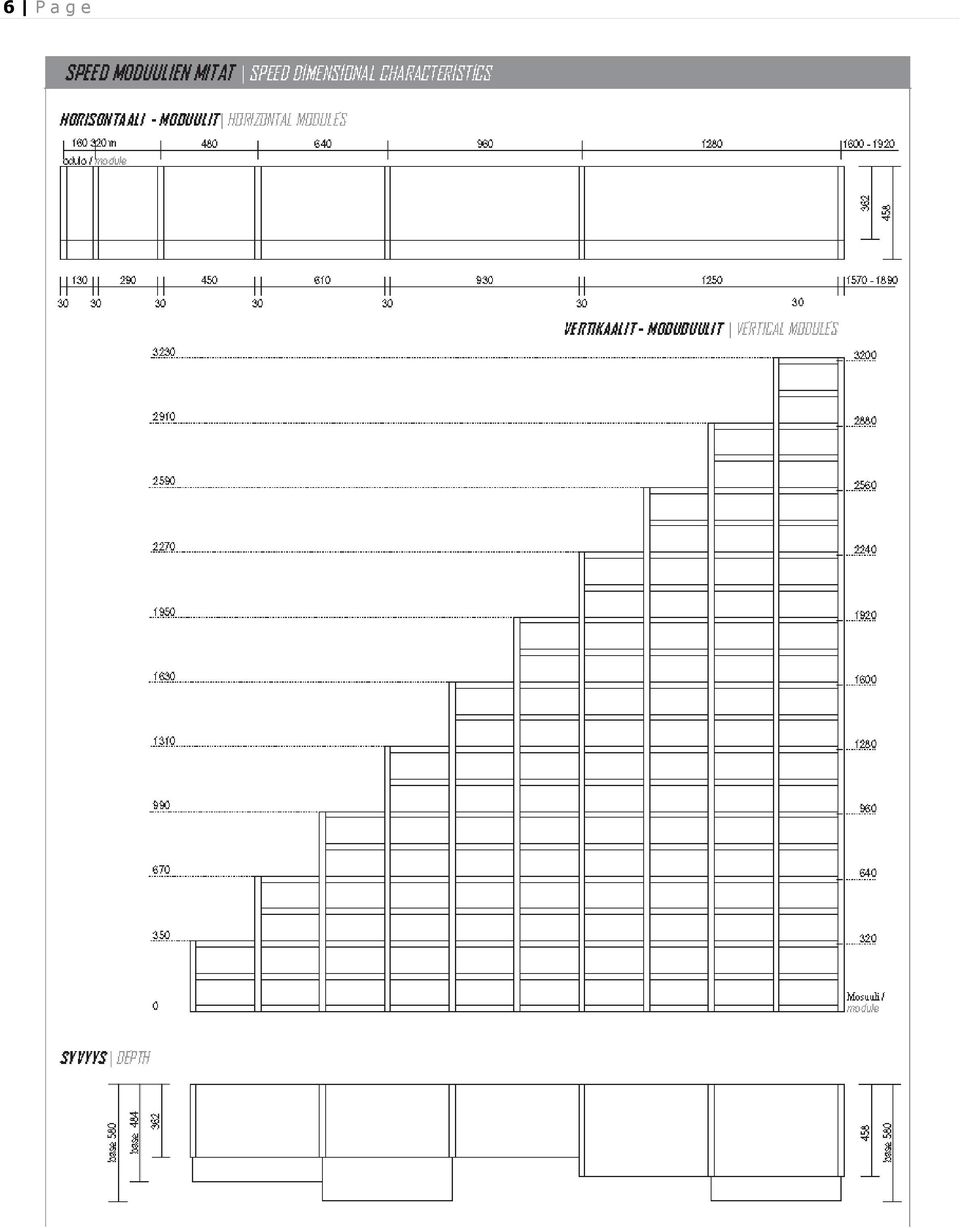

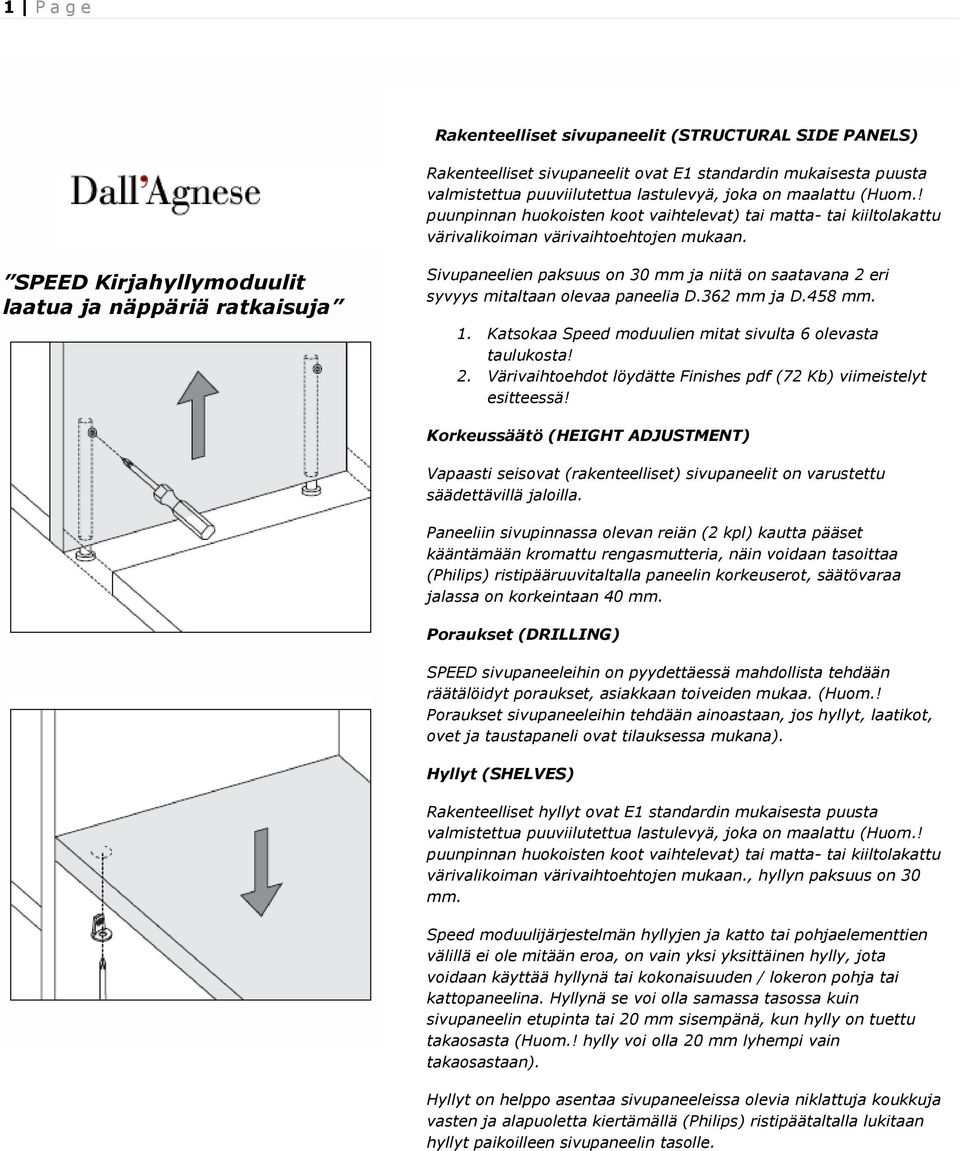

2 1 P a g e Rakenteelliset sivupaneelit (STRUCTURAL SIDE PANELS) Rakenteelliset sivupaneelit ovat E1 standardin mukaisesta puusta valmistettua puuviilutettua lastulevyä, joka on maalattu (Huom.! puunpinnan huokoisten koot vaihtelevat) tai matta- tai kiiltolakattu värivalikoiman värivaihtoehtojen mukaan. SPEED Kirjahyllymoduulit laatua ja näppäriä ratkaisuja Sivupaneelien paksuus on 30 mm ja niitä on saatavana 2 eri syvyys mitaltaan olevaa paneelia D.362 mm ja D.458 mm. 1. Katsokaa Speed moduulien mitat sivulta 6 olevasta taulukosta! 2. Värivaihtoehdot löydätte Finishes pdf (72 Kb) viimeistelyt esitteessä! Korkeussäätö (HEIGHT ADJUSTMENT) Vapaasti seisovat (rakenteelliset) sivupaneelit on varustettu säädettävillä jaloilla. Paneeliin sivupinnassa olevan reiän (2 kpl) kautta pääset kääntämään kromattu rengasmutteria, näin voidaan tasoittaa (Philips) ristipääruuvitaltalla paneelin korkeuserot, säätövaraa jalassa on korkeintaan 40 mm. Poraukset (DRILLING) SPEED sivupaneeleihin on pyydettäessä mahdollista tehdään räätälöidyt poraukset, asiakkaan toiveiden mukaa. (Huom.! Poraukset sivupaneeleihin tehdään ainoastaan, jos hyllyt, laatikot, ovet ja taustapaneli ovat tilauksessa mukana). Hyllyt (SHELVES) Rakenteelliset hyllyt ovat E1 standardin mukaisesta puusta valmistettua puuviilutettua lastulevyä, joka on maalattu (Huom.! puunpinnan huokoisten koot vaihtelevat) tai matta- tai kiiltolakattu värivalikoiman värivaihtoehtojen mukaan., hyllyn paksuus on 30 mm. Speed moduulijärjestelmän hyllyjen ja katto tai pohjaelementtien välillä ei ole mitään eroa, on vain yksi yksittäinen hylly, jota voidaan käyttää hyllynä tai kokonaisuuden / lokeron pohja tai kattopaneelina. Hyllynä se voi olla samassa tasossa kuin sivupaneelin etupinta tai 20 mm sisempänä, kun hylly on tuettu takaosasta (Huom.! hylly voi olla 20 mm lyhempi vain takaosastaan). Hyllyt on helppo asentaa sivupaneeleissa olevia niklattuja koukkuja vasten ja alapuoletta kiertämällä (Philips) ristipäätaltalla lukitaan hyllyt paikoilleen sivupaneelin tasolle.

SPEED Kirjahyllymoduulit laatua ja näppäriä ratkaisuja Sivupaneelien paksuus on 30 mm ja niitä on saatavana 2 eri syvyys mitaltaan olevaa paneelia D.362 mm ja D.458 mm. 1.

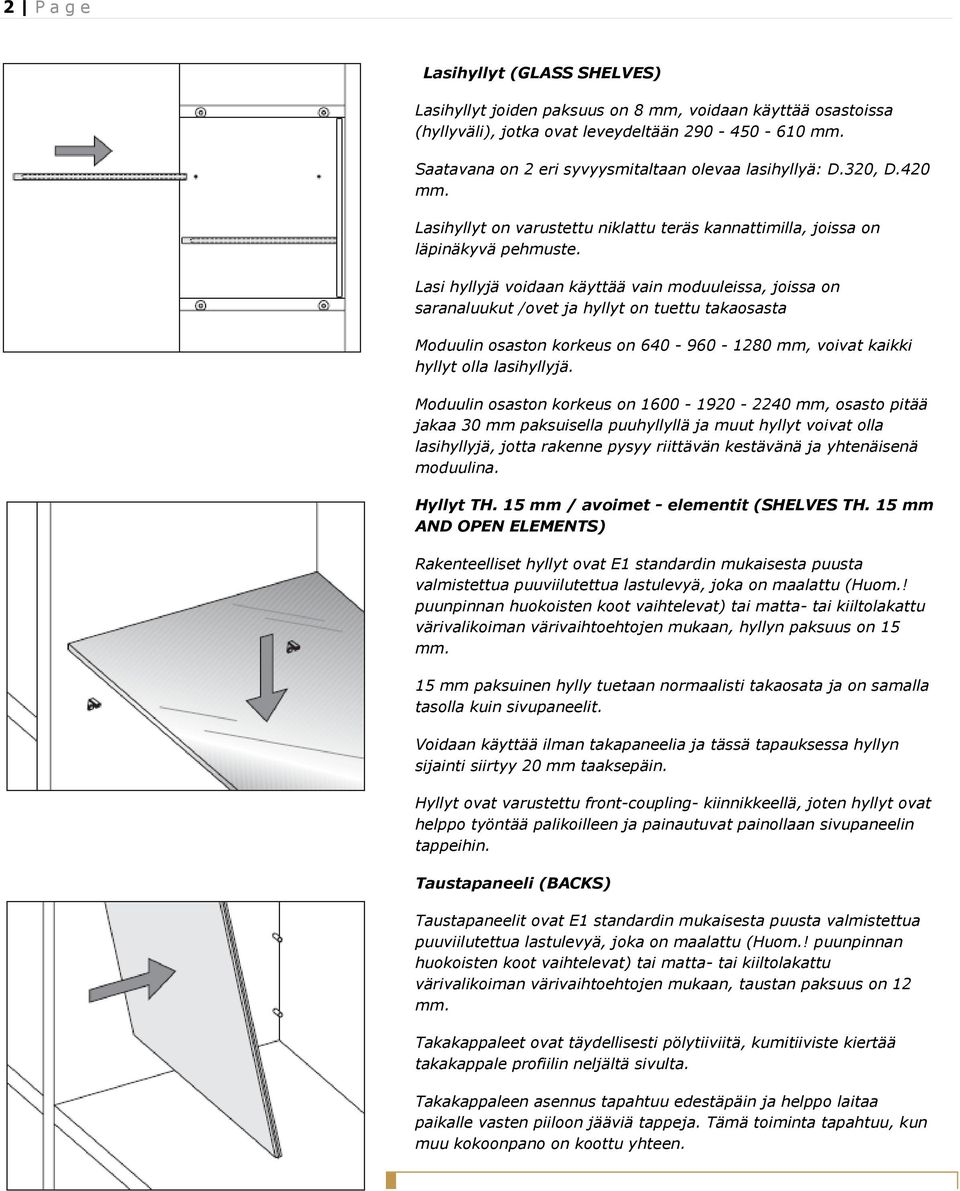

2 P a g e Lasihyllyt (GLASS SHELVES) Lasihyllyt joiden paksuus on 8 mm, voidaan käyttää osastoissa (hyllyväli), jotka ovat leveydeltään 290-450 - 610 mm.

3 2 P a g e Lasihyllyt (GLASS SHELVES) Lasihyllyt joiden paksuus on 8 mm, voidaan käyttää osastoissa (hyllyväli), jotka ovat leveydeltään mm. Saatavana on 2 eri syvyysmitaltaan olevaa lasihyllyä: D.320, D.420 mm. Lasihyllyt on varustettu niklattu teräs kannattimilla, joissa on läpinäkyvä pehmuste. Lasi hyllyjä voidaan käyttää vain moduuleissa, joissa on saranaluukut /ovet ja hyllyt on tuettu takaosasta Moduulin osaston korkeus on mm, voivat kaikki hyllyt olla lasihyllyjä. Moduulin osaston korkeus on mm, osasto pitää jakaa 30 mm paksuisella puuhyllyllä ja muut hyllyt voivat olla lasihyllyjä, jotta rakenne pysyy riittävän kestävänä ja yhtenäisenä moduulina. Hyllyt TH. 15 mm / avoimet - elementit (SHELVES TH. 15 mm AND OPEN ELEMENTS) Rakenteelliset hyllyt ovat E1 standardin mukaisesta puusta valmistettua puuviilutettua lastulevyä, joka on maalattu (Huom.! puunpinnan huokoisten koot vaihtelevat) tai matta- tai kiiltolakattu värivalikoiman värivaihtoehtojen mukaan, hyllyn paksuus on 15 mm. 15 mm paksuinen hylly tuetaan normaalisti takaosata ja on samalla tasolla kuin sivupaneelit. Voidaan käyttää ilman takapaneelia ja tässä tapauksessa hyllyn sijainti siirtyy 20 mm taaksepäin. Hyllyt ovat varustettu front-coupling- kiinnikkeellä, joten hyllyt ovat helppo työntää palikoilleen ja painautuvat painollaan sivupaneelin tappeihin. Taustapaneeli (BACKS) Taustapaneelit ovat E1 standardin mukaisesta puusta valmistettua puuviilutettua lastulevyä, joka on maalattu (Huom.! puunpinnan huokoisten koot vaihtelevat) tai matta- tai kiiltolakattu värivalikoiman värivaihtoehtojen mukaan, taustan paksuus on 12 mm. Takakappaleet ovat täydellisesti pölytiiviitä, kumitiiviste kiertää takakappale profiilin neljältä sivulta. Takakappaleen asennus tapahtuu edestäpäin ja helppo laitaa paikalle vasten piiloon jääviä tappeja. Tämä toiminta tapahtuu, kun muu kokoonpano on koottu yhteen.

Lasi hyllyjä voidaan käyttää vain moduuleissa, joissa on saranaluukut /ovet ja hyllyt on tuettu takaosasta Moduulin osaston korkeus on 640-960 - 1280 mm, voivat kaikki hyllyt olla lasihyllyjä.

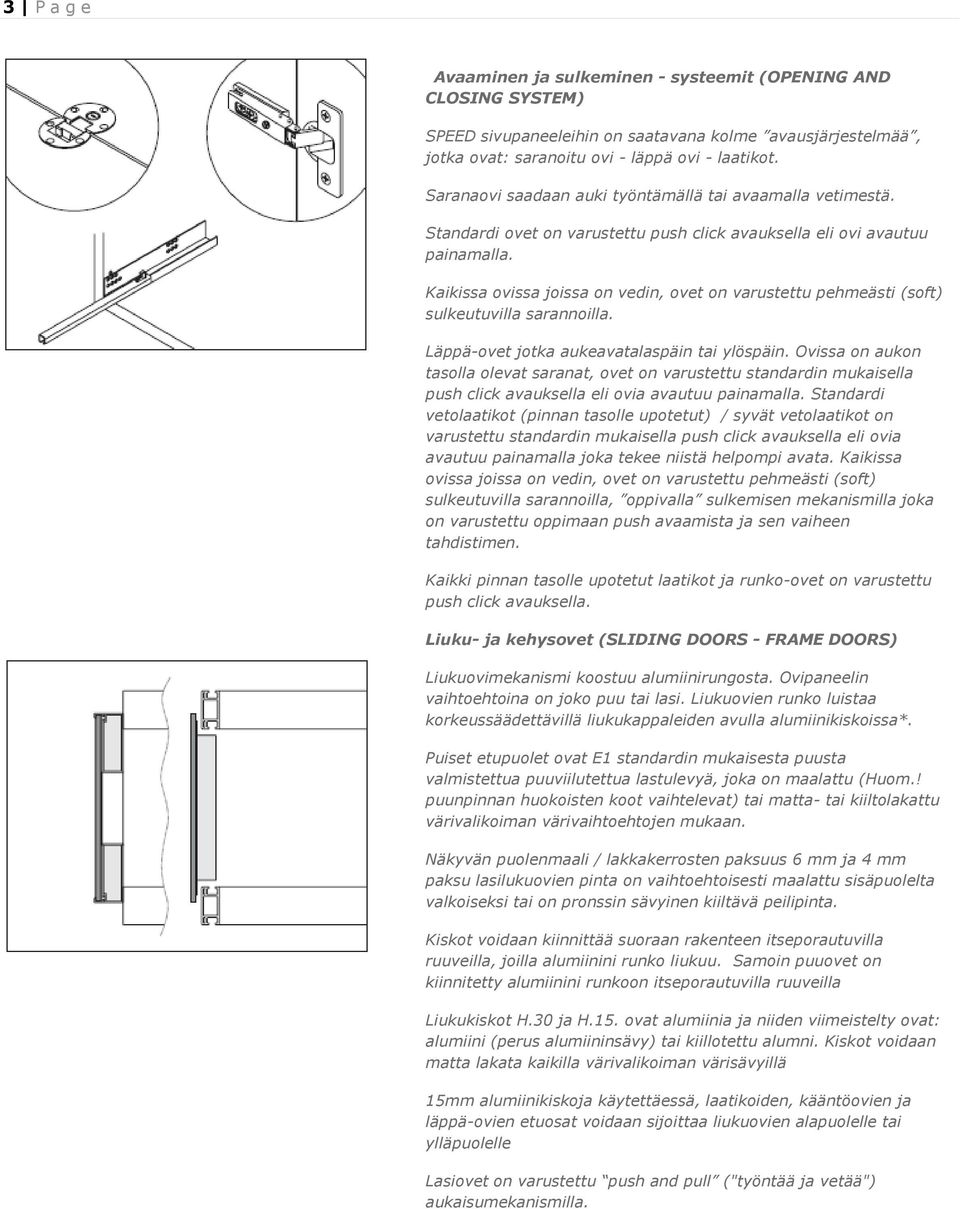

4 3 P a g e Avaaminen ja sulkeminen - systeemit (OPENING AND CLOSING SYSTEM) SPEED sivupaneeleihin on saatavana kolme avausjärjestelmää, jotka ovat: saranoitu ovi - läppä ovi - laatikot. Saranaovi saadaan auki työntämällä tai avaamalla vetimestä. Standardi ovet on varustettu push click avauksella eli ovi avautuu painamalla. Kaikissa ovissa joissa on vedin, ovet on varustettu pehmeästi (soft) sulkeutuvilla sarannoilla. Läppä-ovet jotka aukeavatalaspäin tai ylöspäin. Ovissa on aukon tasolla olevat saranat, ovet on varustettu standardin mukaisella push click avauksella eli ovia avautuu painamalla. Standardi vetolaatikot (pinnan tasolle upotetut) / syvät vetolaatikot on varustettu standardin mukaisella push click avauksella eli ovia avautuu painamalla joka tekee niistä helpompi avata. Kaikissa ovissa joissa on vedin, ovet on varustettu pehmeästi (soft) sulkeutuvilla sarannoilla, oppivalla sulkemisen mekanismilla joka on varustettu oppimaan push avaamista ja sen vaiheen tahdistimen. Kaikki pinnan tasolle upotetut laatikot ja runko-ovet on varustettu push click avauksella. Liuku- ja kehysovet (SLIDING DOORS - FRAME DOORS) Liukuovimekanismi koostuu alumiinirungosta. Ovipaneelin vaihtoehtoina on joko puu tai lasi. Liukuovien runko luistaa korkeussäädettävillä liukukappaleiden avulla alumiinikiskoissa*. Puiset etupuolet ovat E1 standardin mukaisesta puusta valmistettua puuviilutettua lastulevyä, joka on maalattu (Huom.! puunpinnan huokoisten koot vaihtelevat) tai matta- tai kiiltolakattu värivalikoiman värivaihtoehtojen mukaan. Näkyvän puolenmaali / lakkakerrosten paksuus 6 mm ja 4 mm paksu lasilukuovien pinta on vaihtoehtoisesti maalattu sisäpuolelta valkoiseksi tai on pronssin sävyinen kiiltävä peilipinta. Kiskot voidaan kiinnittää suoraan rakenteen itseporautuvilla ruuveilla, joilla alumiinini runko liukuu. Samoin puuovet on kiinnitetty alumiinini runkoon itseporautuvilla ruuveilla Liukukiskot H.30 ja H.15. ovat alumiinia ja niiden viimeistelty ovat: alumiini (perus alumiininsävy) tai kiillotettu alumni. Kiskot voidaan matta lakata kaikilla värivalikoiman värisävyillä 15mm alumiinikiskoja käytettäessä, laatikoiden, kääntöovien ja läppä-ovien etuosat voidaan sijoittaa liukuovien alapuolelle tai ylläpuolelle Lasiovet on varustettu push and pull ("työntää ja vetää") aukaisumekanismilla.

Kaikissa ovissa joissa on vedin, ovet on varustettu pehmeästi (soft) sulkeutuvilla sarannoilla. Läppä-ovet jotka aukeavatalaspäin tai ylöspäin.

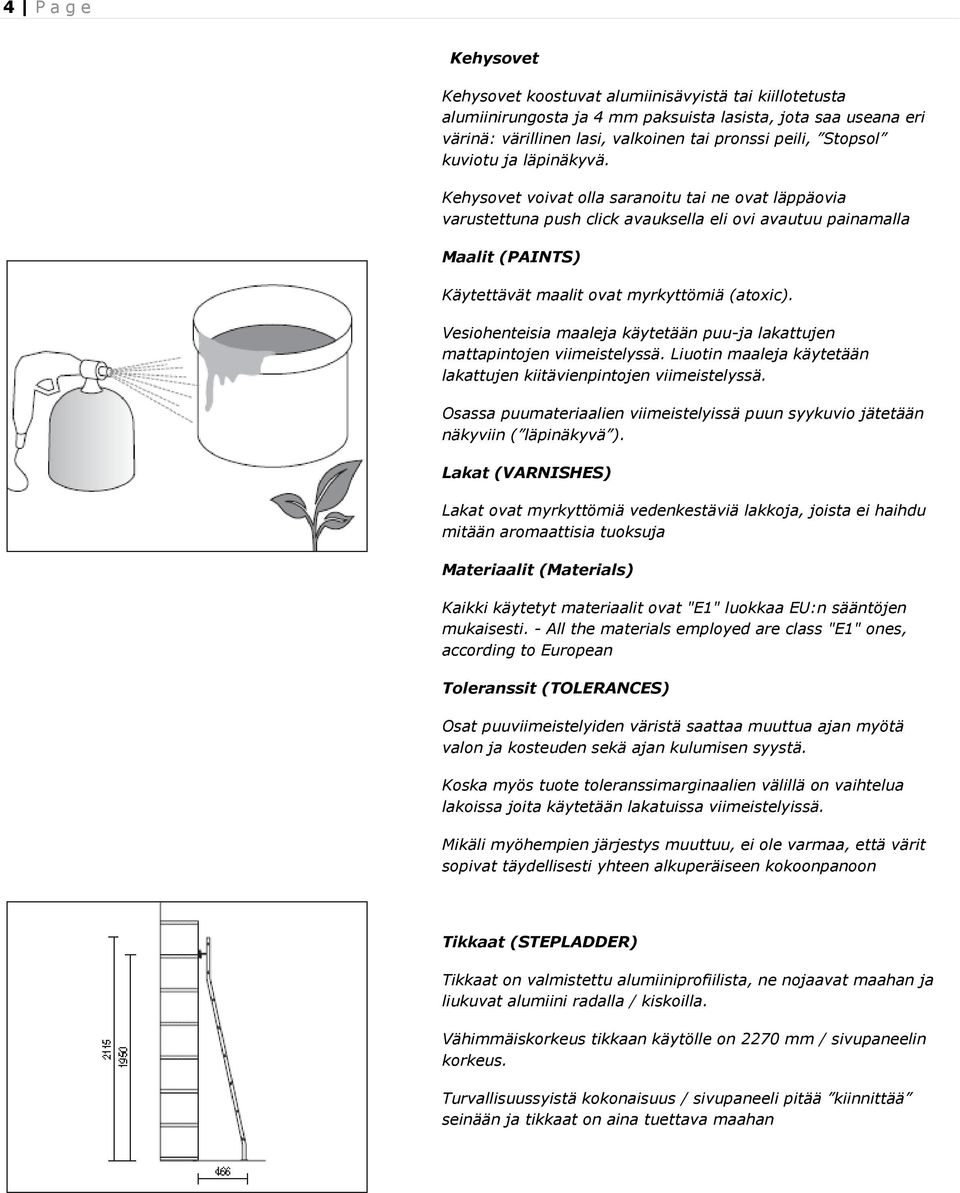

5 4 P a g e Kehysovet Kehysovet koostuvat alumiinisävyistä tai kiillotetusta alumiinirungosta ja 4 mm paksuista lasista, jota saa useana eri värinä: värillinen lasi, valkoinen tai pronssi peili, Stopsol kuviotu ja läpinäkyvä. Kehysovet voivat olla saranoitu tai ne ovat läppäovia varustettuna push click avauksella eli ovi avautuu painamalla Maalit (PAINTS) Käytettävät maalit ovat myrkyttömiä (atoxic). Vesiohenteisia maaleja käytetään puu-ja lakattujen mattapintojen viimeistelyssä. Liuotin maaleja käytetään lakattujen kiitävienpintojen viimeistelyssä. Osassa puumateriaalien viimeistelyissä puun syykuvio jätetään näkyviin ( läpinäkyvä ). Lakat (VARNISHES) Lakat ovat myrkyttömiä vedenkestäviä lakkoja, joista ei haihdu mitään aromaattisia tuoksuja Materiaalit (Materials) Kaikki käytetyt materiaalit ovat "E1" luokkaa EU:n sääntöjen mukaisesti. - All the materials employed are class "E1" ones, according to European Toleranssit (TOLERANCES) Osat puuviimeistelyiden väristä saattaa muuttua ajan myötä valon ja kosteuden sekä ajan kulumisen syystä. Koska myös tuote toleranssimarginaalien välillä on vaihtelua lakoissa joita käytetään lakatuissa viimeistelyissä. Mikäli myöhempien järjestys muuttuu, ei ole varmaa, että värit sopivat täydellisesti yhteen alkuperäiseen kokoonpanoon Tikkaat (STEPLADDER) Tikkaat on valmistettu alumiiniprofiilista, ne nojaavat maahan ja liukuvat alumiini radalla / kiskoilla. Vähimmäiskorkeus tikkaan käytölle on 2270 mm / sivupaneelin korkeus. Turvallisuussyistä kokonaisuus / sivupaneeli pitää kiinnittää seinään ja tikkaat on aina tuettava maahan

Kehysovet voivat olla saranoitu tai ne ovat läppäovia varustettuna push click avauksella eli ovi avautuu painamalla Maalit (PAINTS) Käytettävät maalit ovat myrkyttömiä (atoxic).

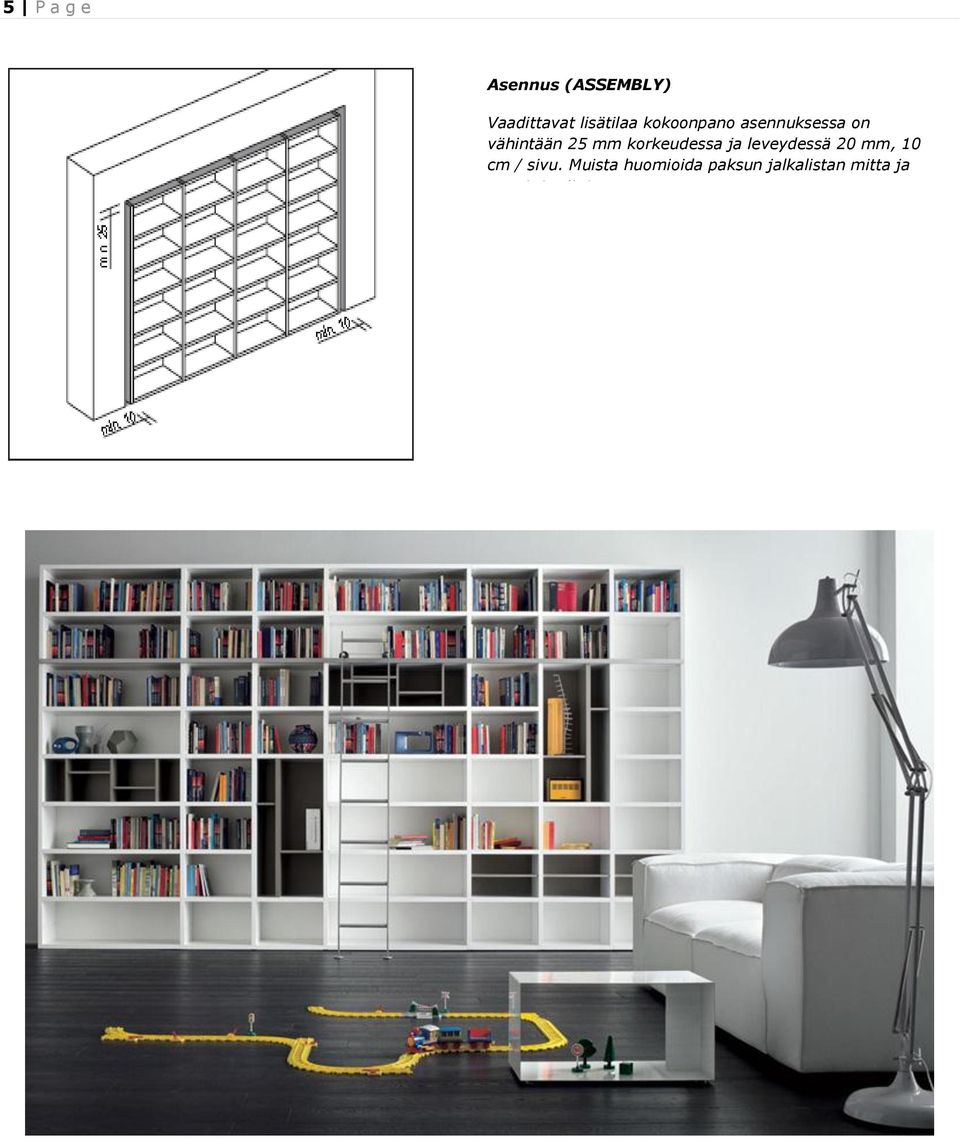

6 5 P a g e Asennus (ASSEMBLY) Vaadittavat lisätilaa kokoonpano asennuksessa on vähintään 25 mm korkeudessa ja leveydessä 20 mm, 10 cm / sivu. Muista huomioida paksun jalkalistan mitta ja annetut mitat.

7 6 P a g e

8 7 P a g e C 2013 Fourth Circle
