D024 SUOMUSSALMEN HOITOKOTI

Koko: px

Aloita esitys sivulta:

Download "D024 SUOMUSSALMEN HOITOKOTI"

Timo Sala
8 vuotta sitten
Katselukertoja:

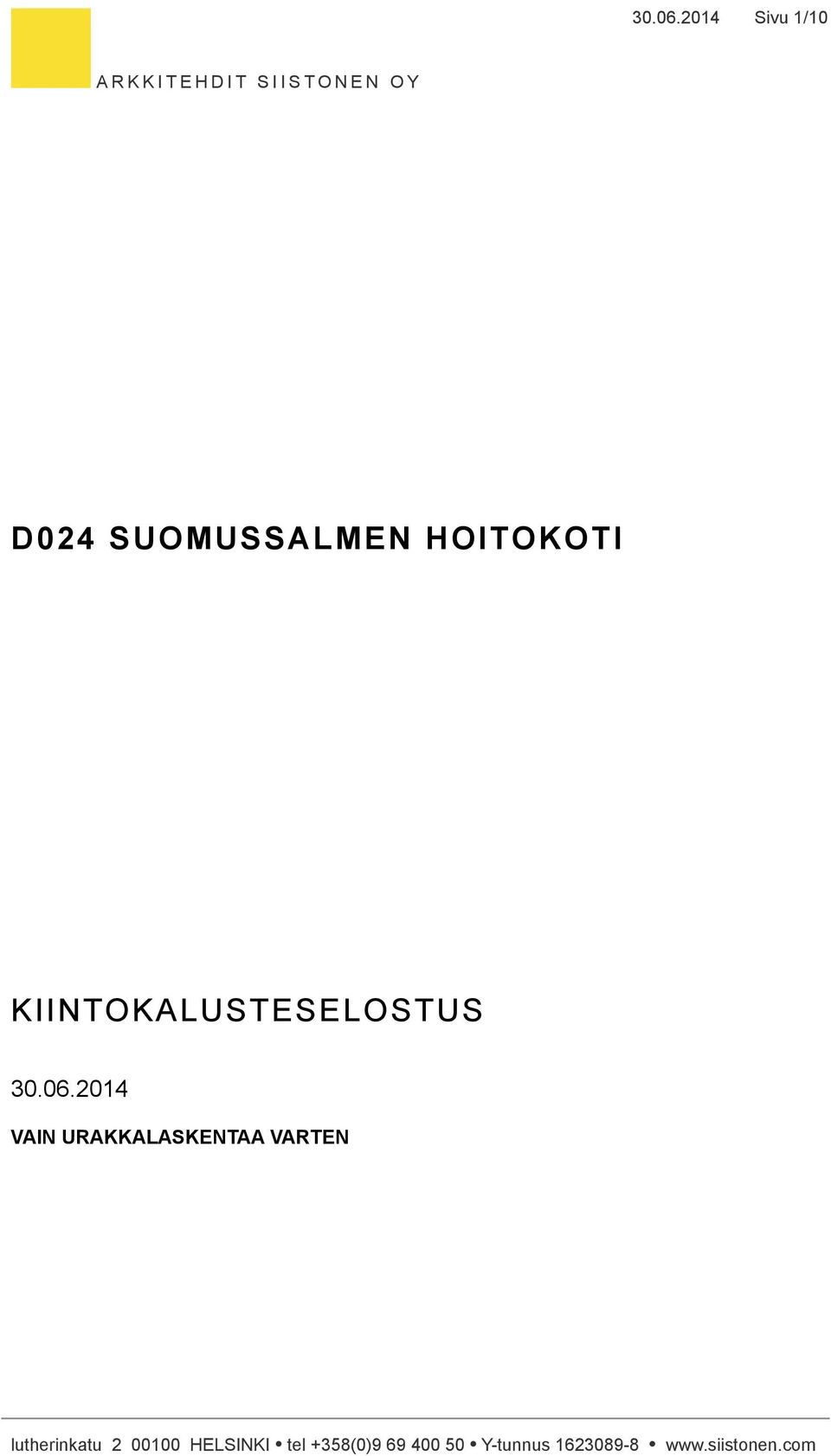

1 Sivu 1/10 D024 SUOMUSSALMEN HOITOKOTI KIINTOKALUSTESELOSTUS VAIN URAKKALASKENTAA VARTEN

2 Sivu 2/ _001 Asuinhuoneen kaapit 110, 112, 114, 116, 118, 120, 122, 124, 126, 128, 158, 159, 161, 163, 165, 167, 169, 171, 173, 175, 209, 211, 213, 215, 217, 219, 221, 223, 225, 227, 255, 257, 259, 261, 263, 265, 267, 269, 271, 273 Runko Sokkeli Hyllyt Taustalevy Täytelevy Ovet HDF, 3 mm Laminaattipintainen kalustelevy Abs-reunanauha Vedin Hettich Utinum, rst-pinta, pituus 138 mm, reikäväli 128 mm Saranat 170 astetta aukeavat metalliset piilosaranat Sarananvaimentimet 13311_002 Asuinhuoneen kph 111, 113, 115, 117, 119, 121, 123, 125, 127, 129, 157, 160, 162, 164, 166, 168, 170, 172, 174, 176, 210, 212, 214, 216, 218, 220, 222, 224, 226, 228, 256, 258, 260, 262, 264, 266, 268, 270, 272, 274 Peili Valaisin Kaappi 600x1000 mm Peili- ja yleisvalaisin, 600 mm esim. Bano 5110 tai 400x1800x400 mm Runko ja ovet kosteuden kestävää levyä Kaareva antibakteerinen pystytukikahva

257, 259, 261, 263, 265, 267, 269, 271, 273 Runko Sokkeli Hyllyt Taustalevy Täytelevy Ovet HDF, 3 mm Laminaattipintainen kalustelevy Abs-reunanauha Vedin Hettich Utinum, rst-pinta, pituus 138 mm,

3 Sivu 3/10 Pistokevalmius Ulosvedettävä pyykkikori Vaimennetut saranat Koekuormitettu yli 200 kg (kaappi ja tukikahva) Allastaso esim. Bano 5302 tai 1000x500 mm Integroitu antibakteerinen tukikaide Kaiteen ja altaan välissä valumaalue Korkeussäädettävä Kiinnitys- ja korkeudensäätömekanismi luonnollisesti eloksoitua alumiinia Kiskojen kiinnikkeet koteloitu Koekuormitettu yli 250 kg Bide-suihkun pidike esim. Bano 5200 tai Viistovesilukko haitariputkella korkeussäädettävälle pesualtaalle Kaappi Wctukikaide Suihkutanko Kulmatukikahva esim. Bano 5209 tai 325x650x150 mm esim. Bano 8341 tai 900 mm Luonnollisesti eloksoitua alumiinia Kaideosan pinnoite integraalimuovia Ergonominen kapea pää Wc-paperiteline Pikakorkeudensäätö Kiskon kiinnikkeet koteloitu Koekuormitettu yli 350 kg esim. Bano 5600 tai mm Alumiinia Saumaton ja uraton antibakteerinen tartuntapinta Säädettävä suihkunpidike Koekuormitettu yli 400 kg esim. Bano 5596 tai Alumiinia Saumaton ja uraton antibakteerinen tartuntapinta Koekuormitettu yli 400 kg

Kiskojen kiinnikkeet koteloitu Koekuormitettu yli 250 kg Bide-suihkun pidike esim.

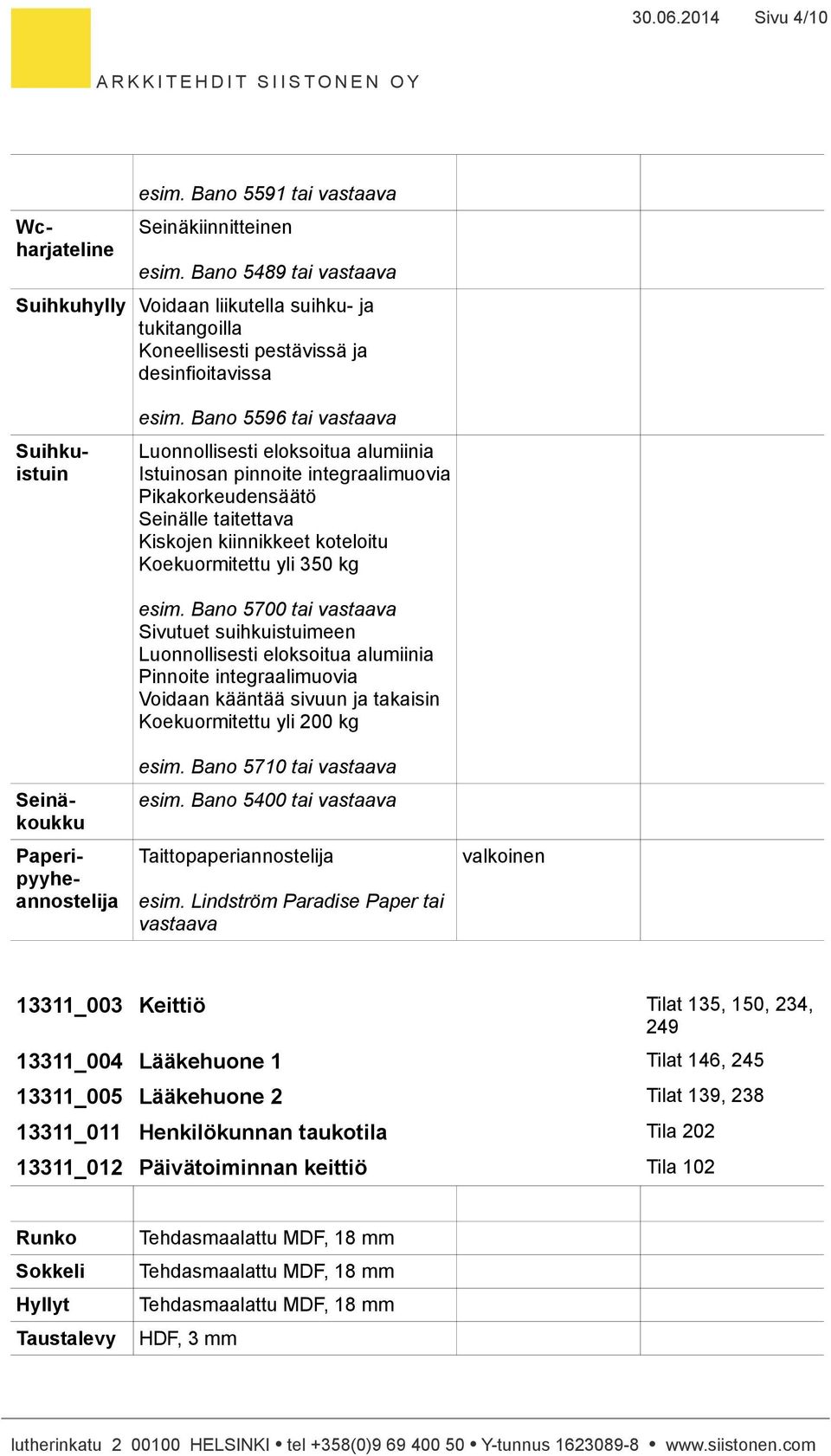

4 Sivu 4/10 esim. Bano 5591 tai Seinäkiinnitteinen esim. Bano 5489 tai Suihkuhylly Voidaan liikutella suihku- ja tukitangoilla Koneellisesti pestävissä ja desinfioitavissa esim. Bano 5596 tai Luonnollisesti eloksoitua alumiinia Istuinosan pinnoite integraalimuovia Pikakorkeudensäätö Seinälle taitettava Kiskojen kiinnikkeet koteloitu Koekuormitettu yli 350 kg Wcharjateline Suihkuistuin Seinäkoukku esim. Bano 5700 tai Sivutuet suihkuistuimeen Luonnollisesti eloksoitua alumiinia Pinnoite integraalimuovia Voidaan kääntää sivuun ja takaisin Koekuormitettu yli 200 kg esim. Bano 5710 tai esim. Bano 5400 tai esim. Lindström Paradise Paper tai 13311_003 Keittiö Tilat 135, 150, 234, _004 Lääkehuone 1 Tilat 146, _005 Lääkehuone 2 Tilat 139, _011 Henkilökunnan taukotila Tila _012 Päivätoiminnan keittiö Tila 102 Runko Sokkeli Hyllyt Taustalevy HDF, 3 mm

Suihkuistuin Seinäkoukku esim. Bano 5700 tai Sivutuet suihkuistuimeen Luonnollisesti eloksoitua alumiinia Pinnoite integraalimuovia Voidaan kääntää sivuun ja takaisin Koekuormitettu yli 200 kg esim.

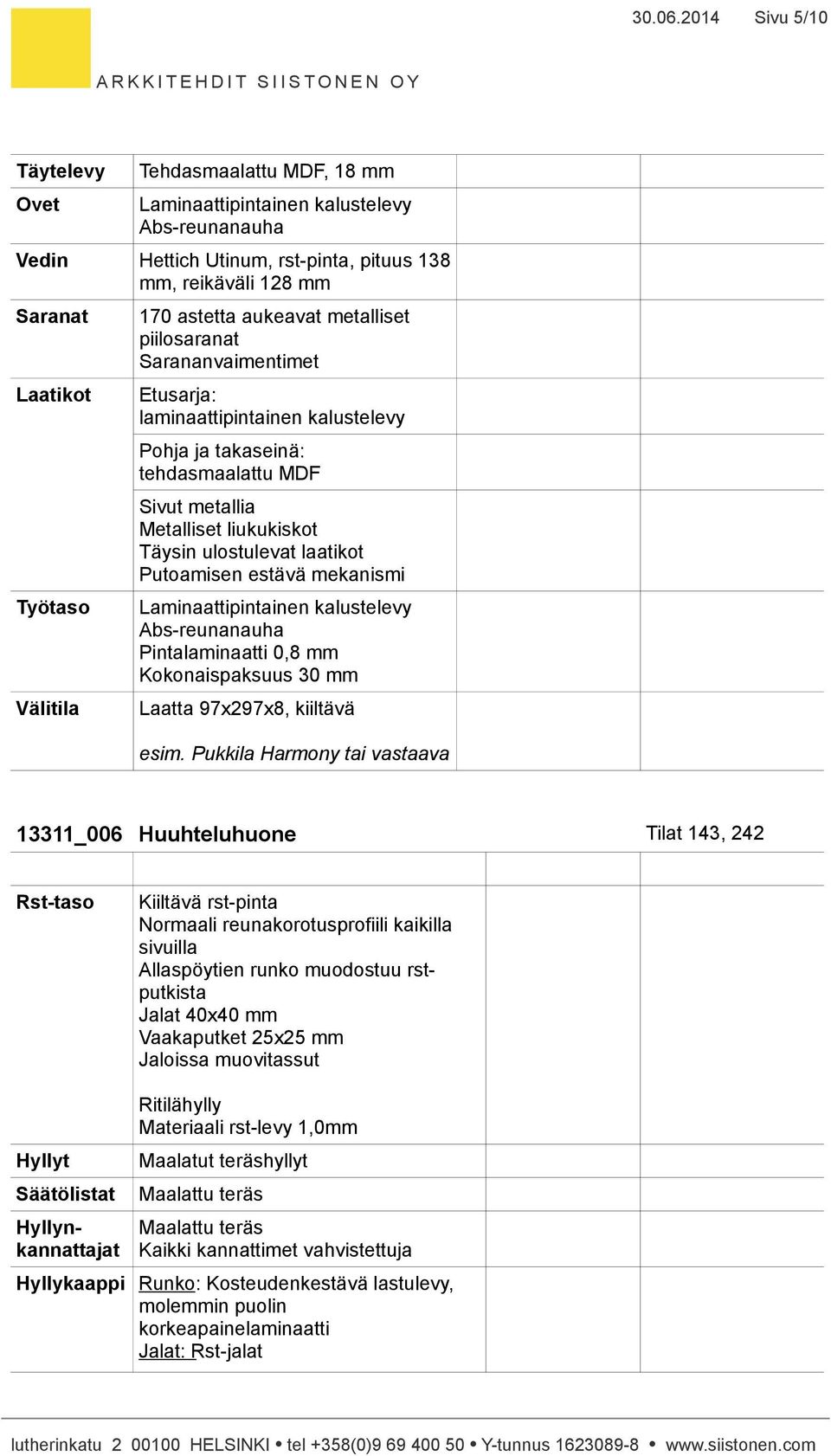

5 Sivu 5/10 Täytelevy Ovet Laminaattipintainen kalustelevy Abs-reunanauha Vedin Hettich Utinum, rst-pinta, pituus 138 mm, reikäväli 128 mm Saranat Laatikot Työtaso Välitila 170 astetta aukeavat metalliset piilosaranat Sarananvaimentimet Etusarja: laminaattipintainen kalustelevy Pohja ja takaseinä: tehdasmaalattu MDF Sivut metallia Metalliset liukukiskot Täysin ulostulevat laatikot Putoamisen estävä mekanismi Laminaattipintainen kalustelevy Abs-reunanauha Pintalaminaatti 0,8 mm Kokonaispaksuus 30 mm Laatta 97x297x8, kiiltävä esim. Pukkila Harmony tai 13311_006 Huuhteluhuone Tilat 143, 242 Rst-taso Kiiltävä rst-pinta Normaali reunakorotusprofiili kaikilla sivuilla Allaspöytien runko muodostuu rstputkista Jalat 40x40 mm Vaakaputket 25x25 mm Jaloissa muovitassut Hyllyt Säätölistat Hyllynkannattajat Ritilähylly Materiaali rst-levy 1,0mm Maalatut teräshyllyt Maalattu teräs Maalattu teräs Kaikki kannattimet vahvistettuja Hyllykaappi Runko: Kosteudenkestävä lastulevy, molemmin puolin korkeapainelaminaatti Jalat: Rst-jalat

metalliset piilosaranat Sarananvaimentimet Etusarja: laminaattipintainen kalustelevy Pohja ja takaseinä: tehdasmaalattu MDF Sivut metallia Metalliset liukukiskot Täysin ulostulevat laatikot

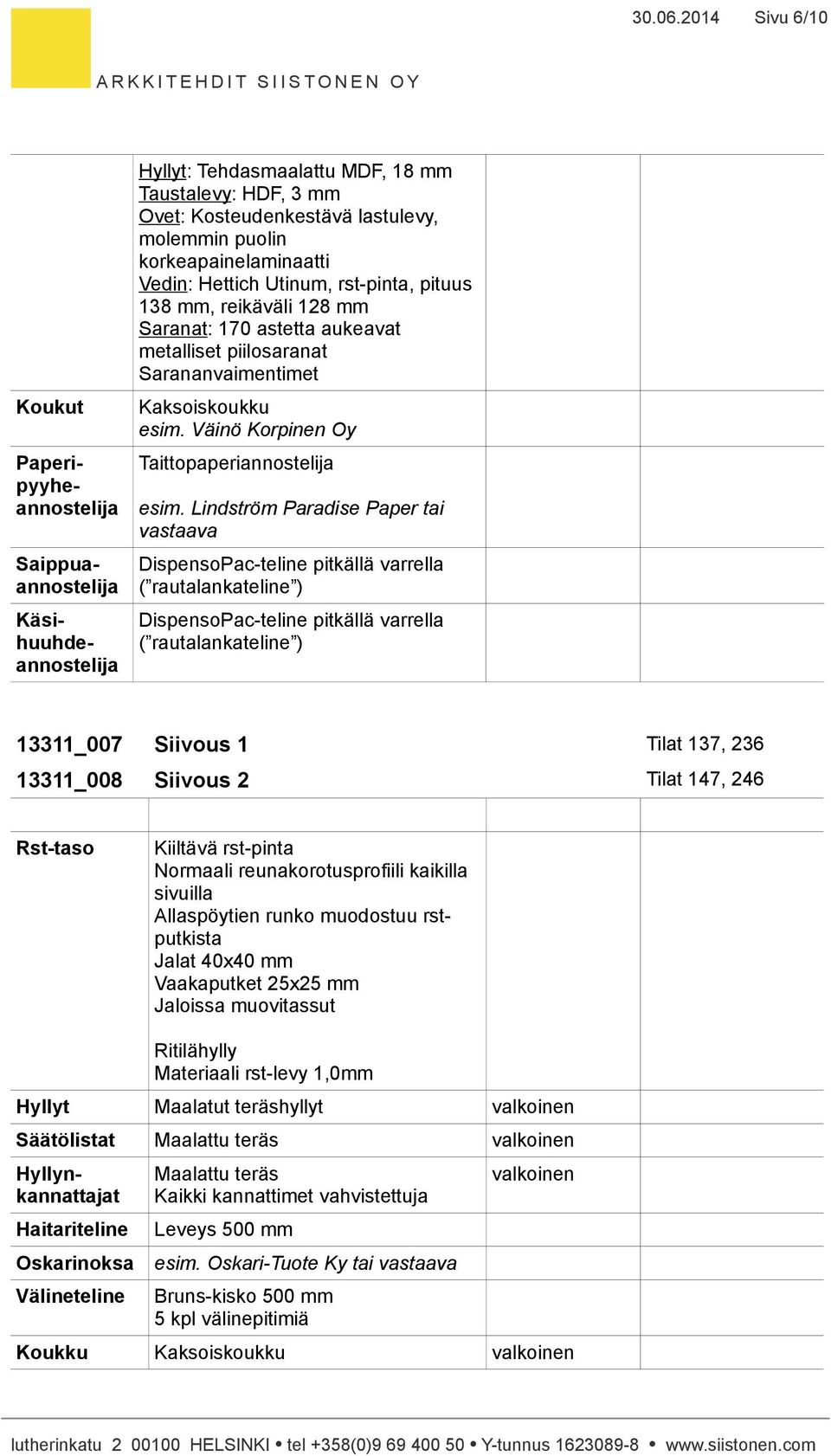

6 Sivu 6/10 Koukut Saippuaannostelija Käsihuuhdeannostelija Hyllyt: Taustalevy: HDF, 3 mm Ovet: Kosteudenkestävä lastulevy, molemmin puolin korkeapainelaminaatti Vedin: Hettich Utinum, rst-pinta, pituus 138 mm, reikäväli 128 mm Saranat: 170 astetta aukeavat metalliset piilosaranat Sarananvaimentimet Kaksoiskoukku esim. Väinö Korpinen Oy esim. Lindström Paradise Paper tai DispensoPac-teline pitkällä varrella ( rautalankateline ) DispensoPac-teline pitkällä varrella ( rautalankateline ) 13311_007 Siivous 1 Tilat 137, _008 Siivous 2 Tilat 147, 246 Rst-taso Kiiltävä rst-pinta Normaali reunakorotusprofiili kaikilla sivuilla Allaspöytien runko muodostuu rstputkista Jalat 40x40 mm Vaakaputket 25x25 mm Jaloissa muovitassut Ritilähylly Materiaali rst-levy 1,0mm Hyllyt Maalatut teräshyllyt Säätölistat Maalattu teräs Hyllynkannattajat Haitariteline Oskarinoksa Välineteline Maalattu teräs Kaikki kannattimet vahvistettuja Leveys 500 mm esim. Oskari-Tuote Ky tai Bruns-kisko 500 mm 5 kpl välinepitimiä Koukku Kaksoiskoukku

pituus 138 mm, reikäväli 128 mm Saranat: 170 astetta aukeavat metalliset piilosaranat Sarananvaimentimet Kaksoiskoukku esim. Väinö Korpinen Oy esim.

7 Sivu 7/10 Roskakori esim. Väinö Korpinen Oy Maalattu teräs, 335x420x185 esim. Väinö Korpinen Oy esim. Lindström Paradise Paper tai DispensoPac-teline pitkällä varrella ( rautalankateline ) DispensoPac-teline pitkällä varrella ( rautalankateline ) 13311_009 Varasto 1 Tila _010 Varasto 2 Tila _018 Arkisto Tila 007 Hyllyt Maalatut teräshyllyt Säätölistat Maalattu teräs Maalattu teräs Kaikki kannattimet vahvistettuja Hyllykaapit Runko: Tehdasmaalattu MDF, 18 mm Sokkeli: Tehdasmaalattu MDF, 18 mm Hyllyt: Tehdasmaalattu MDF, 18 mm Taustalevy: HDF, 3 mm Ovet: Laminaattipintainen kalustelevy Abs-reunanauha Vedin: Hettich Utinum, rst-pinta, pituus 138 mm, reikäväli 128 mm Saranat: 170 astetta aukeavat metalliset piilosaranat Sarananvaimentimet 13311_013 Henkilökunnan wc Tilat 009, 147 Saippuaannostelija Käsihuuhdeannostelija Hyllynkannattajat esim. Lindström Paradise Paper tai

241 13311_018 Arkisto Tila 007 Hyllyt Maalatut teräshyllyt Säätölistat Maalattu teräs Maalattu teräs Kaikki kannattimet vahvistettuja Hyllykaapit Runko: Tehdasmaalattu MDF, 18 mm Sokkeli:

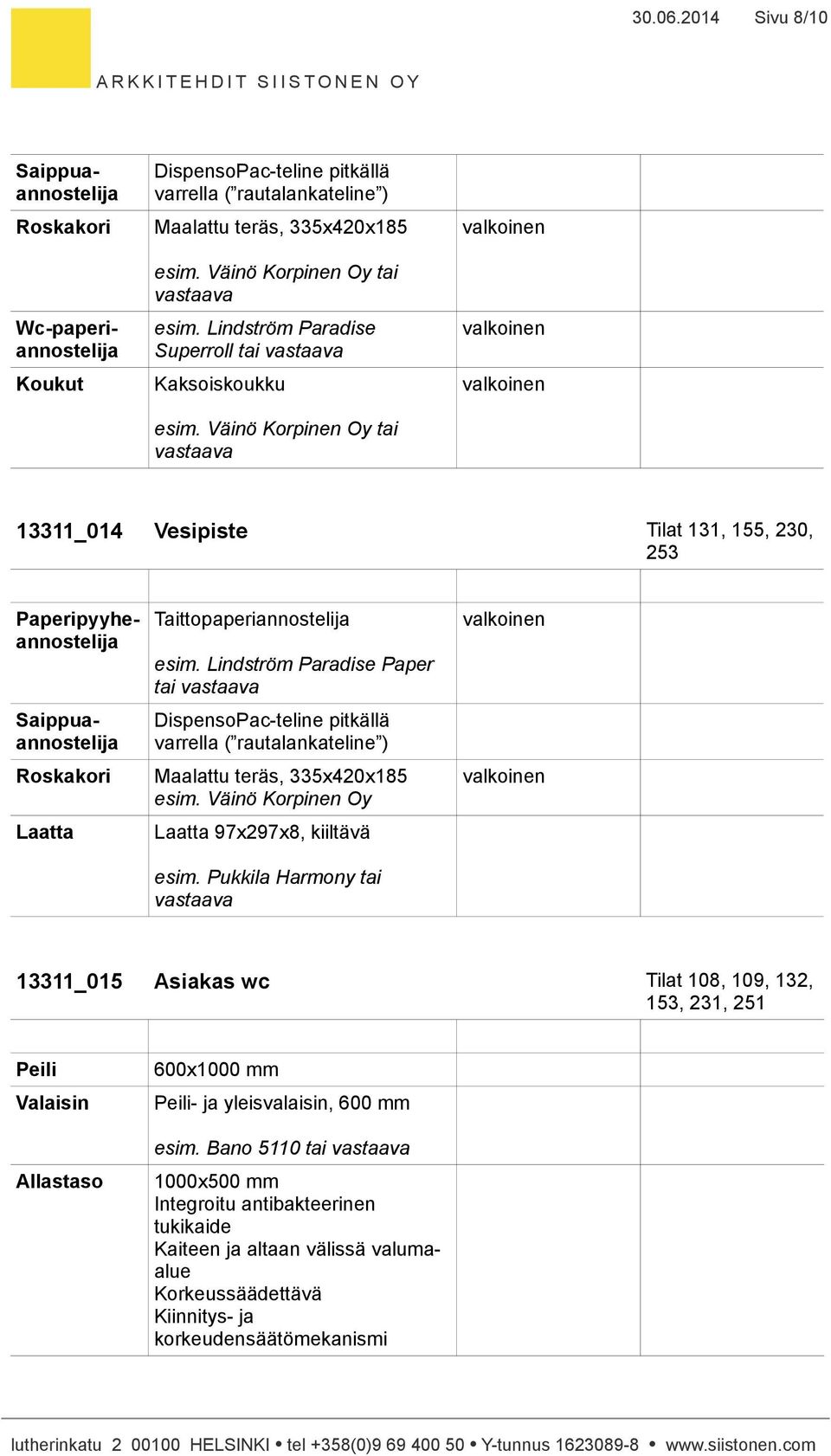

8 Sivu 8/10 Roskakori Koukut DispensoPac-teline pitkällä varrella ( rautalankateline ) Maalattu teräs, 335x420x185 esim. Väinö Korpinen Oy tai esim. Lindström Paradise Superroll tai Kaksoiskoukku esim. Väinö Korpinen Oy tai 13311_014 Vesipiste Tilat 131, 155, 230, 253 Saippuaannostelija Wc-paperiannostelija Saippuaannostelija Roskakori Laatta esim. Lindström Paradise Paper tai DispensoPac-teline pitkällä varrella ( rautalankateline ) Maalattu teräs, 335x420x185 esim. Väinö Korpinen Oy Laatta 97x297x8, kiiltävä esim. Pukkila Harmony tai 13311_015 Asiakas wc Tilat 108, 109, 132, 153, 231, 251 Peili Valaisin Allastaso 600x1000 mm Peili- ja yleisvalaisin, 600 mm esim. Bano 5110 tai 1000x500 mm Integroitu antibakteerinen tukikaide Kaiteen ja altaan välissä valumaalue Korkeussäädettävä Kiinnitys- ja korkeudensäätömekanismi

Väinö Korpinen Oy tai 13311_014 Vesipiste Tilat 131, 155, 230, 253 Saippuaannostelija Wc-paperiannostelija Saippuaannostelija Roskakori Laatta esim.

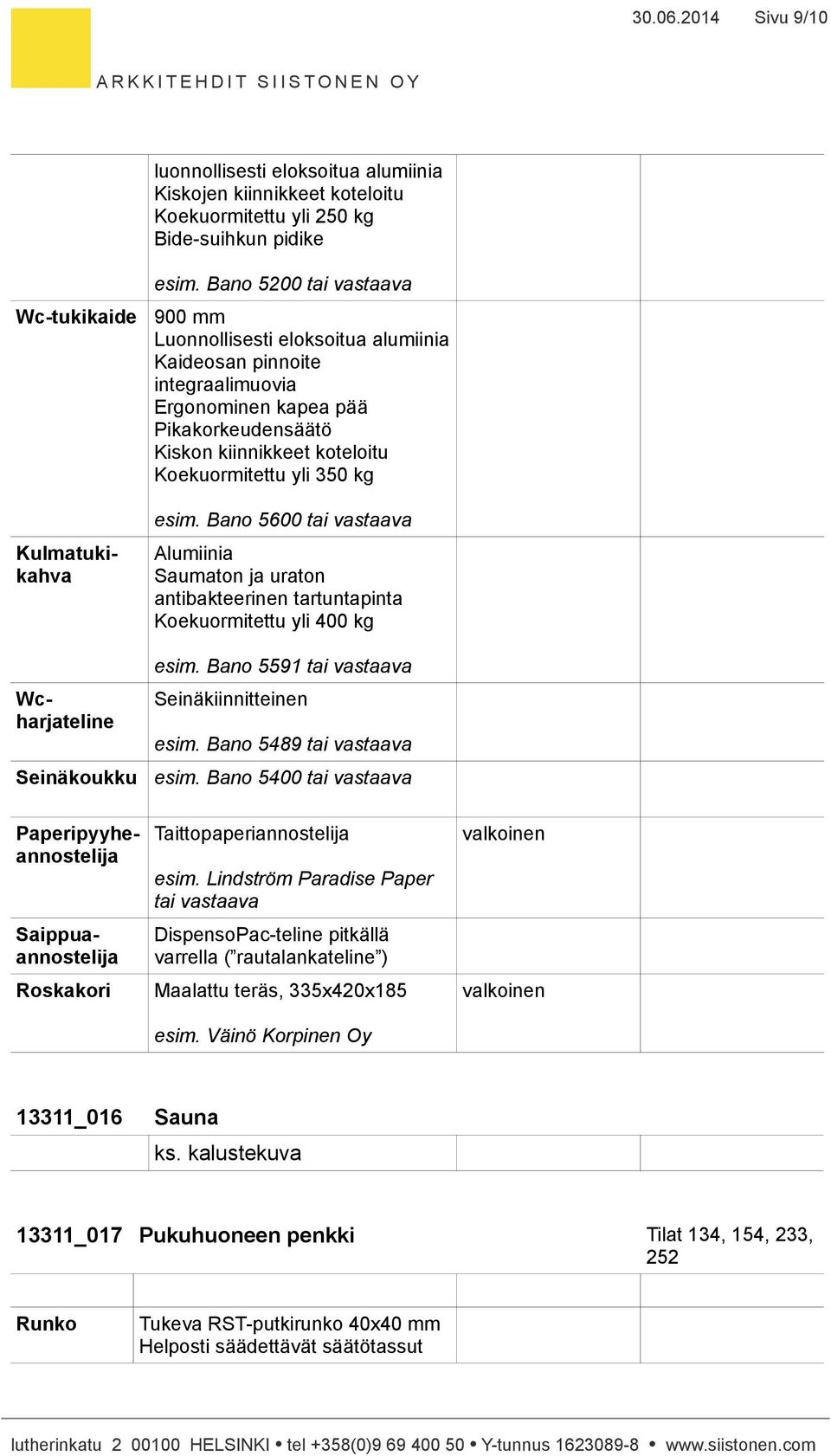

9 Sivu 9/10 luonnollisesti eloksoitua alumiinia Kiskojen kiinnikkeet koteloitu Koekuormitettu yli 250 kg Bide-suihkun pidike Wc-tukikaide Seinäkoukku esim. Bano 5200 tai 900 mm Luonnollisesti eloksoitua alumiinia Kaideosan pinnoite integraalimuovia Ergonominen kapea pää Pikakorkeudensäätö Kiskon kiinnikkeet koteloitu Koekuormitettu yli 350 kg esim. Bano 5600 tai Alumiinia Saumaton ja uraton antibakteerinen tartuntapinta Koekuormitettu yli 400 kg esim. Bano 5591 tai Seinäkiinnitteinen esim. Bano 5489 tai esim. Bano 5400 tai Kulmatukikahva Wcharjateline Saippuaannostelija Roskakori esim. Lindström Paradise Paper tai DispensoPac-teline pitkällä varrella ( rautalankateline ) Maalattu teräs, 335x420x185 esim. Väinö Korpinen Oy 13311_016 Sauna ks. kalustekuva 13311_017 Pukuhuoneen penkki Tilat 134, 154, 233, 252 Runko Tukeva RST-putkirunko 40x40 mm Helposti säädettävät säätötassut

Bano 5600 tai Alumiinia Saumaton ja uraton antibakteerinen tartuntapinta Koekuormitettu yli 400 kg esim. Bano 5591 tai Seinäkiinnitteinen esim. Bano 5489 tai esim.

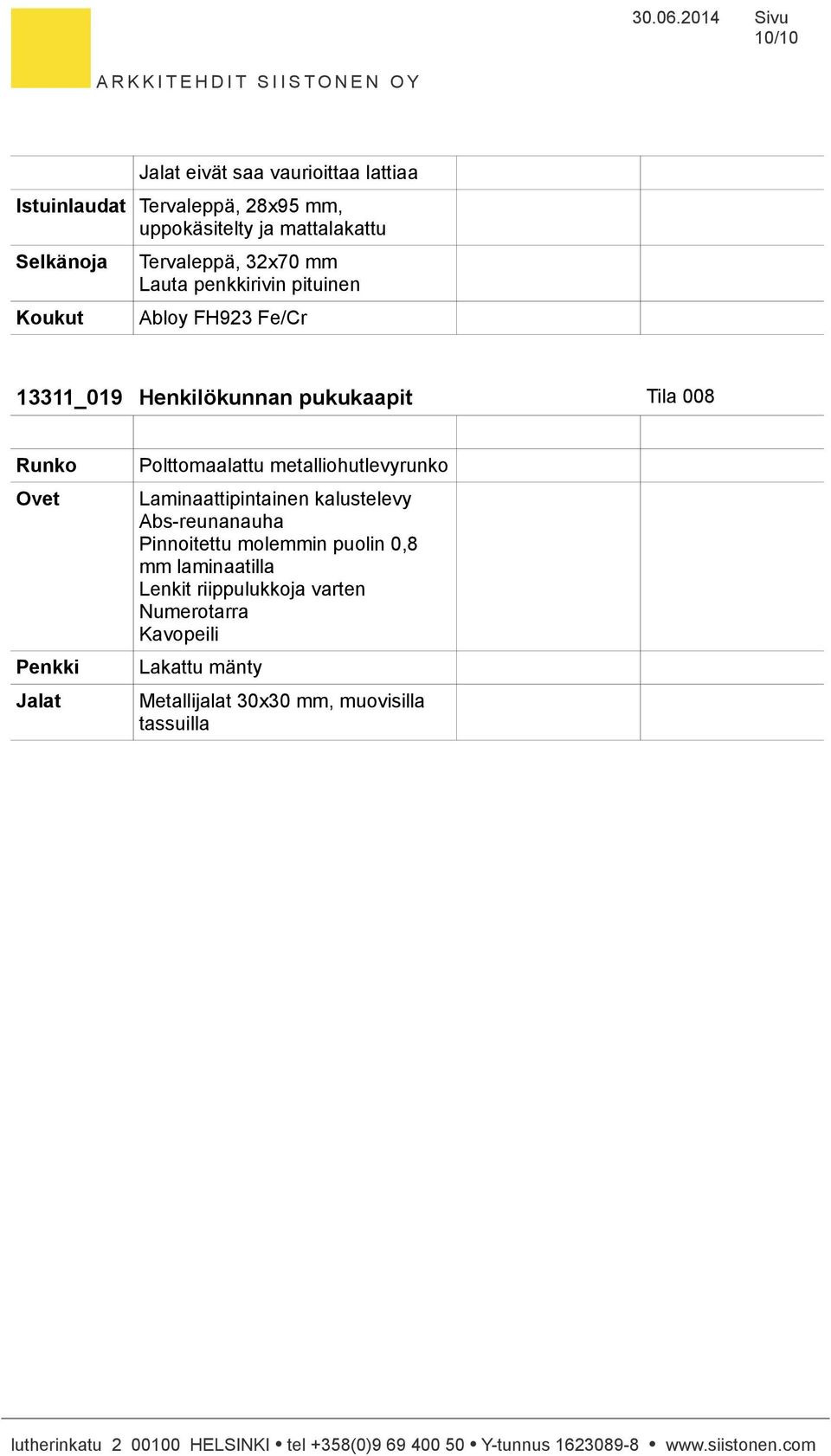

10 Sivu 10/10 Jalat eivät saa vaurioittaa lattiaa Istuinlaudat Tervaleppä, 28x95 mm, uppokäsitelty ja mattalakattu Selkänoja Koukut Tervaleppä, 32x70 mm Lauta penkkirivin pituinen Abloy FH923 Fe/Cr 13311_019 Henkilökunnan pukukaapit Tila 008 Runko Ovet Penkki Jalat Polttomaalattu metalliohutlevyrunko Laminaattipintainen kalustelevy Abs-reunanauha Pinnoitettu molemmin puolin 0,8 mm laminaatilla Lenkit riippulukkoja varten Numerotarra Kavopeili Lakattu mänty Metallijalat 30x30 mm, muovisilla tassuilla

Koukut Tervaleppä, 32x70 mm Lauta penkkirivin pituinen Abloy FH923 Fe/Cr 13311_019 Henkilökunnan pukukaapit Tila 008 Runko Ovet
