1 Valotelineet MB Actros IV -sarjaan Lisävalot valotelineisiin

2 Valotelineet ja lisävarusteet Korkeakiiltoiset, ruostumattomasta Ø 70 mm teräsputkesta valmistetut ja EU-hyväksytyt LightFix-valotelineet on varustettu laserkaiverretulla tuotetunnisteella. Kaikki telineet sisältävät valmiin johtosarjan lisävaloille ja ne sopivat ohjaamossa oleviin alkuperäisiin kiinnityspisteisiin mitään porauksia ei siis tarvita. Classic Space -ohjaamoon Sky-Light TL vaakaputki TL valopanelia varten Stream Space ohjaamoon Sky-Light TL vaakaputki TL (kuvassa) valopanelia varten Classic Space ja Stream Space ohjaamoihin Rear-Light TL

Kaikki telineet sisältävät valmiin johtosarjan lisävaloille ja ne sopivat ohjaamossa oleviin alkuperäisiin kiinnityspisteisiin mitään porauksia ei siis

3 Stream Space ohjaamoon Sky-Light TL johtosarja 6 valolle Sky-Light TL vaakaputki TL valopanelia varten Big Space -ohjaamoon Sky-Light TL johtosarja 6 valolle - vaakaputki TL (kuvassa) valopanelia varten Huom! Kinnityspannat ja muut kiinnitystarvikkeet sekä vaakaputket valopaneeleja varten ovat pääsääntöisesti lisävarusteita. LED-huomiovalot ovat vakiona Front- ja Side-Liner-telineissä ja muissa optiona. Lisämaksusta telineet saa myös auton tai muun väriseksi maalattuna.

Kinnityspannat ja muut kiinnitystarvikkeet sekä vaakaputket valopaneeleja varten ovat pääsääntöisesti lisävarusteita.

4 Giga Space -ohjaamoon Sky-Light TL johtosarja 6 valolle - vaakaputki TL valopanelia varten Big Space ja Giga Space -ohjaamoihin Sky-Light TL Sky-Light TL johtosarja 6 valolle Kaikkiin ohjaamoihin 4-Light TL kpl kiinnityspantoja 4-Light Mini TL kpl kiinnityspantoja

TL25706-1 Sky-Light TL25706-2 - johtosarja 6 valolle Kaikkiin ohjaamoihin

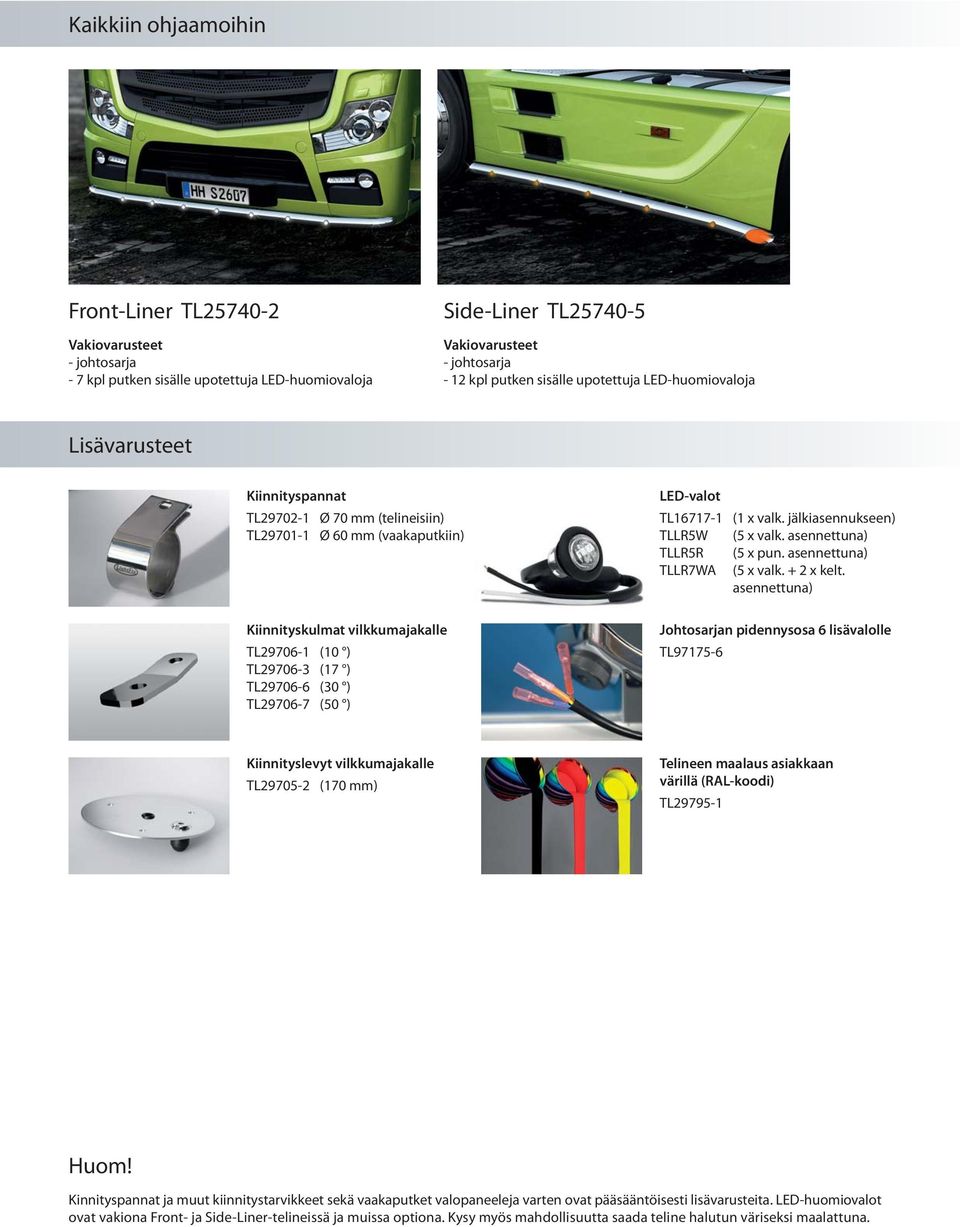

5 Kaikkiin ohjaamoihin Front-Liner TL johtosarja - 7 kpl putken sisälle upotettuja LED-huomiovaloja Side-Liner TL johtosarja - 12 kpl putken sisälle upotettuja LED-huomiovaloja Kiinnityspannat TL Ø 70 mm (telineisiin) TL Ø 60 mm (vaakaputkiin) Kiinnityskulmat vilkkumajakalle TL (10 ) TL (17 ) TL (30 ) TL (50 ) LED-valot TL (1 x valk. jälkiasennukseen) TLLR5W (5 x valk. asennettuna) TLLR5R (5 x pun. asennettuna) TLLR7WA (5 x valk. + 2 x kelt. asennettuna) Johtosarjan pidennysosa 6 lisävalolle TL Kiinnityslevyt vilkkumajakalle TL (170 mm) Telineen maalaus asiakkaan värillä (RAL-koodi) TL Huom! Kinnityspannat ja muut kiinnitystarvikkeet sekä vaakaputket valopaneeleja varten ovat pääsääntöisesti lisävarusteita. LED-huomiovalot ovat vakiona Front- ja Side-Liner-telineissä ja muissa optiona. Kysy myös mahdollisuutta saada teline halutun väriseksi maalattuna.

x valk. jälkiasennukseen) TLLR5W (5 x valk. asennettuna) TLLR5R (5 x pun. asennettuna) TLLR7WA (5 x valk. + 2 x kelt.

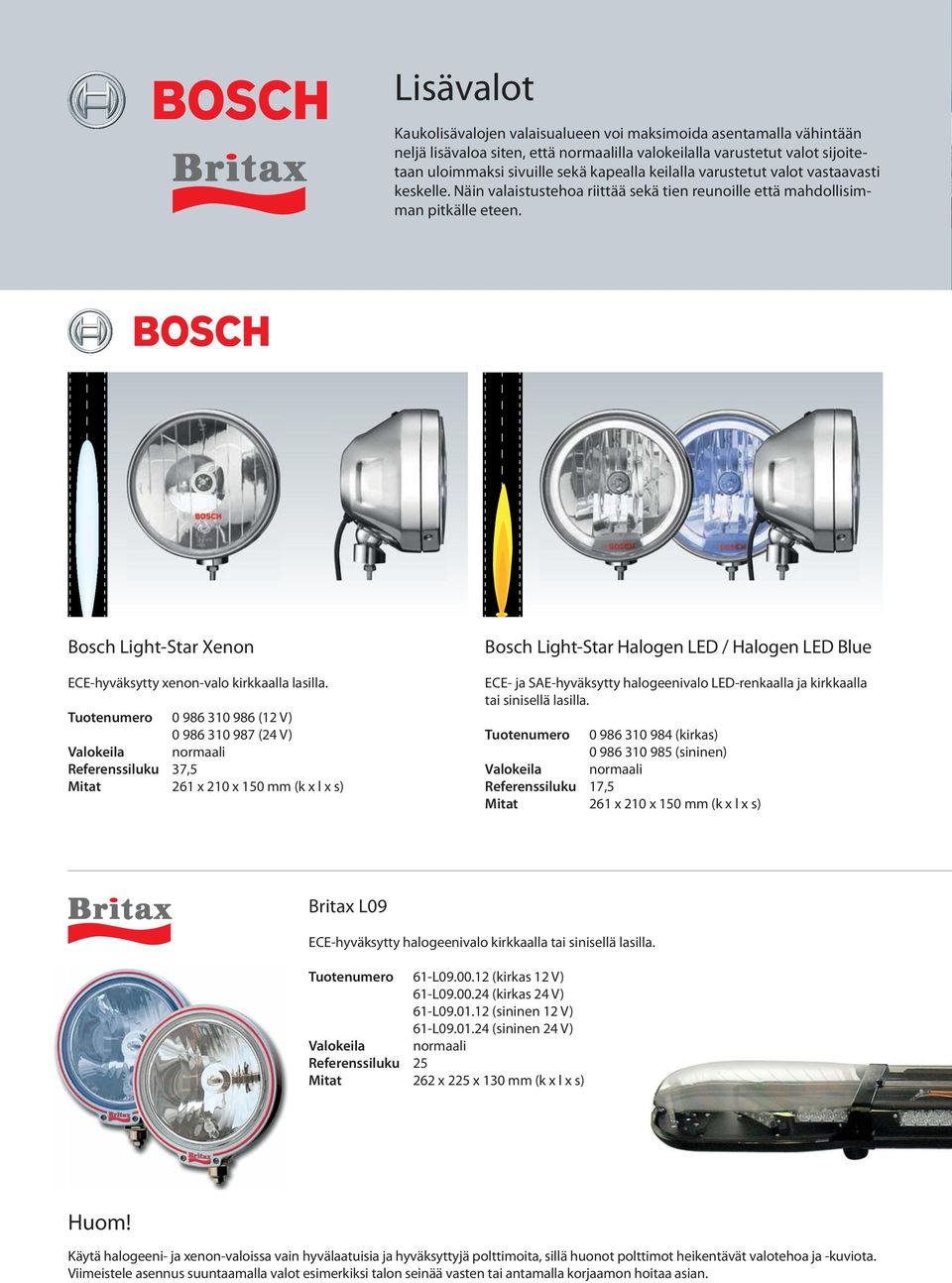

6 Lisävalot Kaukolisävalojen valaisualueen voi maksimoida asentamalla vähintään neljä lisävaloa siten, että normaalilla valokeilalla varustetut valot sijoitetaan uloimmaksi sivuille sekä kapealla keilalla varustetut valot vastaavasti keskelle. Näin valaistustehoa riittää sekä tien reunoille että mahdollisimman pitkälle eteen. Bosch Light-Star Xenon ECE-hyväksytty xenon-valo kirkkaalla lasilla. Tuotenumero (12 V) (24 V) Valokeila normaali Referenssiluku 37,5 Mitat 261 x 210 x 150 mm (k x l x s) Bosch Light-Star Halogen LED / Halogen LED Blue ECE- ja SAE-hyväksytty halogeenivalo LED-renkaalla ja kirkkaalla tai sinisellä lasilla. Tuotenumero (kirkas) (sininen) Valokeila normaali Referenssiluku 17,5 Mitat 261 x 210 x 150 mm (k x l x s) Britax L09 ECE-hyväksytty halogeenivalo kirkkaalla tai sinisellä lasilla. Tuotenumero 61-L (kirkas 12 V) 61-L (kirkas 24 V) 61-L (sininen 12 V) 61-L (sininen 24 V) Valokeila normaali Referenssiluku 25 Mitat 262 x 225 x 130 mm (k x l x s) Huom! Käytä halogeeni- ja xenon-valoissa vain hyvälaatuisia ja hyväksyttyjä polttimoita, sillä huonot polttimot heikentävät valotehoa ja -kuviota. Viimeistele asennus suuntaamalla valot esimerkiksi talon seinää vasten tai antamalla korjaamon hoitaa asian.

Tuotenumero 0 986 310 986 (12 V) 0 986 310 987 (24 V) Valokeila normaali Referenssiluku 37,5 Mitat 261 x 210 x 150 mm (k x l x s) Bosch Light-Star Halogen LED / Halogen LED Blue ECE- ja

7 Bosch Light-Star Halogen / Halogen Blue ECE-hyväksytty halogeenivalo kirkkaalla tai sinisellä lasilla sekä normaalilla tai kapealla Pencil Beam -valokeilalla. Tuotenumero (kirkas, normaali valokeila) (sininen, normaali valokeila) (kirkas, kapea valokeila) (sininen, kapea valokeila) Valokeila normaali tai kapea Referenssiluku 27,5 Mitat 261 x 210 x 150 mm (k x l x s) Bosch Pilot 255 Halogen / Halogen Blue ECE-hyväksytty halogeenivalo virtaviivaisella, lasikuituvahvistetulla polyamidikuorella ja kirkkaalla tai sinisellä lasilla. Tuotenumero (kirkas) (sininen) Valokeila normaali Referenssiluku 37,5 Mitat 279 x 227 x 128 mm (k x l x s) Britax A13770 ECE-hyväksytty kirkas LED-paneli 12/24 V. Tuotenumero 61-A Mitat 83 x 1500 x 200 mm (k x l x s) Britax B310 ECE-hyväksytty LED-majakka V. Tuotenumero 61-B Mitat 141 x 154 mm (k x max Ø) Huom! Lisävalojen asentaminen LightFix-valotelineeseen ei vaadi erikoistyökaluja. Tee kiinnitys lisävarusteena saatavilla LightFix-pannoilla ja sähköinen kytkentä valotelineen valmiilla johdinsarjalla. Varmista, että maadoitus on kunnossa.

tai kapea Referenssiluku 27,5 Mitat 261 x 210 x 150 mm (k x l x s) Bosch Pilot 255 Halogen / Halogen Blue ECE-hyväksytty halogeenivalo virtaviivaisella, lasikuituvahvistetulla polyamidikuorella ja

8 LightFix-valotelineet sekä Bosch- ja Britax-lisävalot asennustarvikkeineen ja lisävarusteineen löytyvät osoitteesta autoluettelo.fi Markkinointi Suomessa: Oy Kaha Ab, puh. (09) , Jälleenmyyjä:
