Compass 2000 Kaukovalo, Xenon

Transkriptio

1 2007 Lisävalot

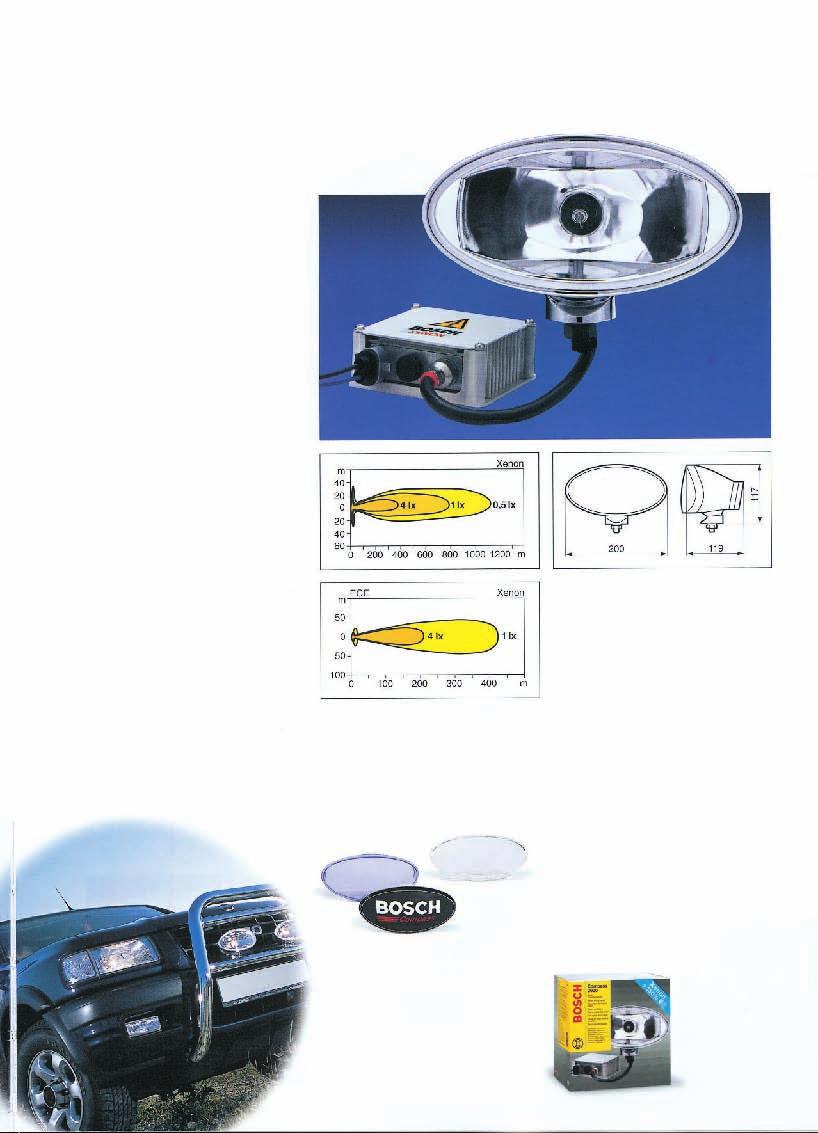

2 Compass 2000 Kaukovalo, Xenon Ksenon-valotekniikan avulla 2,5-kertainen valoteho verrattuna halogeenivaloihin. Tietokoneella lasketun heijastintekniikan ja sileän lasin ansiosta erinomainen valokuvio ja -teho. Vankan alumiinikotelon ansiosta lyhty kestää kovaa käyttöä ja on pitkäikäinen. 12 V, 24 V, 35 W kotelo ja heijastin painevalettua alumiinia sileä rihloittamaton lasi (muovia) ECE-hyväksytty (ei pistevalo) referenssiluku 30 (ECE) pysty- tai riippuasennus suojus mukana (musta) ksenon-tekniikka asennettu valmiiksi Pistevalo Kaukovalo 12V ECE-hyväksytty Toimituslaajuus: 1 kpl lyhty, polttimo (D2S), suojus (musta), täydellinen johtosarja, rele, sulakkeen pidin ja asennusohjeet 12 kielellä.

3 Compass 2000 Sumuvalo Tietokoneella lasketun HNSheijastintekniikan ja sileän lasin avulla maksimaalinen valoteho. Leveä valokiila takaa turvallisen tien valaistuksen sumussa, sateella ja lumisateessa. Vankan alumiinikotelon ansiosta lyhty kestää kovaa käyttöä ja on pitkäikäinen. 12 V, 55 W kotelo ja heijastin painevalettua alumiinia sileä rihloittamaton lasi (muovia) ECE-hyväksytty polttimo H1 kytkimessä LEDi näyttö suojukset mukana (mustat) pysty- tai riippuasennus Compass 2000 sumuvalosarja Toimituslaajuus: 2 kpl lyhtyjä, polttimot (H1), johtosarja, rele, kytkin, sulakkeen pidin, suojukset (mustat) ja asennusohjeet 12 kielellä.

4 Compass 2000 Kaukovalo halogeeni Tietokoneella laskettu HNSheijastintekniikka ja sileä lasi mahdollistavat maksimaalisen valotehon ja tasaisen valojakautuman taaten optimaalisen näkyvyyden. Vankan alumiinikotelon ansiosta lyhty kestää kovaa käyttöä ja on pitkäikäinen. 12 V, 55 W kotelo ja heijastin painevalettua alumiinia sileä rihloittamaton lasi (muovia) ECE-hyväksytty (ei pistevalo) referenssiluku 20 (ECE) polttimo H1 suojus mukana (musta) pysty- tai riippuasennus Pistevalo Kaukovalo ECE-hyväksytty Toimituslaajuus: 1 kpl lyhty, polttimo (H1), suojus (musta) ja asennusohjeet 12 kielellä.

5 Navigator Kaukovalo, halogeeni Ajattoman klassinen malli. Vankka jaloteräskuorinen lyhty kestää kovaa käyttöä ja on pitkäikäinen. Tietokoneella laskettu HNS-heijastintekniikka ja sileä lasi mahdollistavat maksimaalisen valotehon ja tasaisen valojakautuman. 12 V, 24 V, H1 kiiltävä jaloteräskuori sileä rihloittamaton kirkas tai sininen lasi ECE-hyväksytty (ei pistevalo) referenssiluku 37,5 (ECE) seisontavalo (T4W) polttimot eivät sisälly toimitukseen suojus mukana pysty- tai riippuasennus Pistevalo Kaukovalo ECE-hyväksytty, kirkas Sininen ** ** sinisissä lyhdyissä käytettävä värittömiä polttimoita Toimituslaajuus: 1 kpl lyhty, suojus, asennusohjeet 12 kielellä.

6 Navigator Kaukovalo, Xenon Ajattoman klassinen malli. Vankka jaloteräskuorinen lyhty kestää kovaa käyttöä ja on pitkäikäinen. Tietokoneella laskettu HNS-heijastintekniikka ja sileä lasi mahdollistavat maksimaalisen valotehon ja tasaisen valojakautuman. Ksenon-valotekniikan avulla 2,5-kertainen valoteho verrattuna halogeenivaloihin. 12 V, 24 V, 35 W kiiltävä jaloteräskuori sileä rihloittamaton kirkas tai sininen lasi ECE-hyväksytty (ei pistevalo) referenssiluku 30 (ECE) seisontavalo (T4W) suojus mukana pysty- tai riippuasennus ksenon-tekniikka asennettu valmiiksi Kaukovalo ECE-hyväksytty, kirkas 12 V ECE-hyväksytty, sininen 12 V** Polttimot D2S, 35 W T4 W, 12 V/4 W T4 W, 24 V/4 W Pistevalo ** sinisissä lyhdyissä käytettävä värittömiä polttimoita Toimituslaajuus: 1 kpl lyhty, suojus, polttimo, johtosarja, rele ja asennusohjeet 12 kielellä.

7 Touring 190 Sumu- ja kaukovalo Teräskuorinen vesitiivis lisävalo kovaan käyttöön. Litteä rakenne helpottaa asennusta. jännite 12/24 V vesitiivis teräskuori iskunkestävä Resicoat-pinnoite valoaukko 190 mm polttimo H3 (ei sis. toimitukseen) referenssiluku 17,5 pystyasennus pulttijalkakiinnitys M10 Kaukovalo Touring 190 Yksittäinen, kirkas Tarvikkeet ja varaosat Suojus Polttimot H3 12 V/55 W H3 24 V/70 W

8 Rallye 225 Sumu- ja kaukovalo Alunperin rallikäyttöön kehitetty tehokas lisävalo. Teräskuorinen pitkäikäinen lisävalo kovaan käyttöön. Sopii erityisesti maastureihin ja kuormaautoihin. jännite 12/24 V vesitiivis mattamusta teräskuori iskunkestävä Resicoat-pinnoite valoaukko 205 mm polttimo H3 (ei sis. toimitukseen) referenssiluku 37,5 (kaukovalo) pystyasennus pulttijalkakiinnitys M12 Kaukovalo Ilman seisontavaloa Tarvikkeet ja varaosat Suojus Polttimot H3 12 V/55 W H3 12 V/100 W H3 24 V/70 W T4W 12 V/4 W T4W 24 V/4 W

9 Profi 210 Sumu- ja kaukovalo Kookas teräskuorinen pitkäikäinen lisävalo kovaan käyttöön. Sopii erityisesti maastureihin, linja- ja kuorma-autoihin. jännite 12/24 V vesitiivis mattamusta teräskuori iskunkestävä Resicoat-pinnoite valoaukko 210x110 mm polttimo H3 (ei sis. toimitukseen) referenssiluku 17,5 (kaukovalo) pulttijalkakiinnitys M10 pysty- tai riippuasennus Sumuvalo Pulttijalkakiinnitys (sis.suojuksen) Kaukovalo Pulttijalkakiinnitys (kuva 2) Polttimot H3 12 V/55 W H3 12 V/70 W

10 Kuinka lisävalot asennetaan Lisävalojen asentaminen on helppoa ja tarvitset siihen vain muutaman työkalun. Ohessa muutama ohje: Varmista, että asennus on tukeva ja vakaa käyttämällä kiinnitys- ja säätörautoja, jotta lisävalot pysyvät paikallaan. On tärkeää, että lisävalot maadoitetaan kunnolla. Huolimattomasti tehty maadoitus heikentää huomattavasti lisävalojen tehoa. Bosch-lisävalot (lukuun ottamatta Touring 190:ä ja Rallye 225:ä) voidaan asentaa joko seisovaan asentoon tai riippumaan puskurin alapuolelle. Sähköasennus vaatii johtoa, kaapelikenkiä, sulakkeen, releen, kytkimen ja usein myös polttimon, jotka löydät valikoimastamme. Lisävalosarjat sisältävät em. tuotteet. Bosch-lisävaloissa käytetään joko H1 tai H3 polttimoita. Käyttämällä Bosch-polttimoita saat lisävaloistasi täyden tehon. Oikein säädetty valo on tehokkain. Kun säätö on valmis, kiristä ensin valon jalkaruuvi ja sitten säätörauta. 1. Valonheitin 2. Rele 3. Katkaisin 4. Napa 58 sumuvaloissa pysäköintivaloille, lisäkaukovaloissa kaukovaloille 5. Napa 30 akun plus (+) 8. Maa (-) 10. Sulakkeenpidin ja sulake. 12 V: 16 A, 24 V 8A

11 Työ- ja lisävalot Työvalot Työvaloja käytetään kiinteiden tai liikkuvien kohteiden valaisemiseen. Työvalojen vankan rakenteen vuoksi ne soveltuvat hyvin kiinnitettäväksi ajoneuvoon, mikä tekee niiden käytöstä monipuolisen. Työvaloja käytetään ennen kaikkea rakennustyömailla, maa- ja metsätaloudessa, kuljetus- ja hälytysajoneuvoissa sekä laivoissa. Työvalot erottuvat laajan tasaisen valonkantaman ansiosta. Siten ne valaisevat lähietäisyydeltä suuren työalueen. Pistevalot Pistevalot soveltuvat käytettäväksi silloin, kun valaistava kohde on kaukana. Pistevalot sopivat poliisin ja palokunnan sekä pelastuspartioiden käyttöön. Pistevaloista on hyötyä myös muilla aloilla tarvittaessa voimakasta valoa, kuten sisävesillä kulkureitin, sulkujen tai maihin tulopaikan valaisuun. Pistevaloilla saavutetaan erittäin kirkas kapea valojuova. Siten saadaan valaistua tietty kohde hyvinkin kaukaa.

12 Compact 100 Työvalo uusimman sukupolven valotekniikalla Tekniset ominaisuudet: Tietokoneella laskettu heijastintekniikka antaa kaksinkertaisen määrän valoa tavallisiin samankokoisiin työvaloihin verrattuna. Gore-Tex -tuuletusjärjestelmän ansiosta kuori on erittäin vesitiivis. Umpion kehyksen bajonettikiinnityksen ansiosta polttimon vaihto käy vaivattomasti ilman työkaluja. Kuori: Mattamusta iskun- ja korroosionkestävä lasikuituvahvisteinen polyamidikuori. Kiinnitysjalkaan integroitu Gore-Tex - tuuletusjärjestelmä. Umpio: Lasissa optinen rihloitus, heijastin vesitiivis. Asennus: Voidaan asentaa pystyyn, riippuman tai sivuttain (90º välein). Kiinnitys: Säädettävä musta-kromatoitu korroosionkestävä pulttikiinnitys M 10. Sähköliitäntä: Kaksinapainen. Laattaliittimet. Johdon läpivienti kumitulpan läpi. Huom! vain 12 V. Toimituslaajuus: 1 lyhty asennusosineen, ei sisällä polttimoa. Compact 100 Kirkas Polttimo H3 12 V/55 W

13 Pilot 145 Kahvalla tai ilman. Kuori: Mattamusta iskun- ja korroosionkestävä polyamidikuori. Umpio: Lasi ja heijastin vesitiivisti yhdistetty. Asennus: Seisova tai riippuva Kiinnitys: Nivelöity korroosiosuojattu kiinnityssanka varustettuna neljällä reiällä M 6 pultteja (kuvat 1 ja 2) varten tai nivelöity M 10- kiinnityspultti (ei kuvaa) Säätövara: Pilot 145: 30º eteen, 110º taakse ja 360º sivusuuntaan. Pilot 150: 80º eteen, 95º taakse ja 360º sivusuuntaan Pilot 160: 25º eteen, 95º taakse ja 360º sivusuuntaan Sähköliitäntä: Kaksinapainen. Laattaliittimet. Johdon läpivienti kumitulpan läpi. Työvalo Pilot 145 Valon kantama 40 m Ilman kahvaa ja kehystä (1) Polttimot H3 12 V/55 W H3 24 V/70 W

14 Lisävalojen valinta Lisävalojen valinta on aina kompromissi valon tehokkuuden ja auton keulaan sopivien lisävalojen välillä. Selvitä siksi ennen valojen hankintaa, miksi haluat asentaa lisävalot ajoneuvoosi. Onko tehokas valaistus tärkeää vai ostatko valot niiden ulkonäön vuoksi? Bosch lisävalot valaisevat paremmin! Bosch valmistaa kahdenlaisia lisävaloja: sumu- ja kaukovaloja. Sumuvaloilla näet paremmin huonon sään aikana ja sumussa, sillä ne tehostavat lähivaloja. Sumuvalot saavat toimia yhdessä pysäköintivalojen, lähi- ja kaukovalojen kanssa. Sumuvalot kannattaa asentaa mahdollisimman alas, jotta valokeila alittaa sade- tai sumuseinämän eikä aiheuta kuljettajalle vaarallista takaisinheijastumista. Lisävaloista käytetään eniten kaukovaloja, jotka pidentävät auton omien kaukovalojen valaisevaa matkaa antaen näin kuljettajalle muutamia sekunteja lisää aikaa reagoida ja välttää vaaran. Sekunteja, jotka voivat olla ratkaisevia kuljettajan ja matkustajien turvallisuudelle. Ne ovat pimeällä ajettaessa korvaamaton turvallisuustekijä. Teräskotelo Lisävaloja kehitetään jatkuvasti. Nykyiset aerodynaamisesti muotoillut autot asettavat uusia vaatimuksia myös lisävaloille, niiden pitää olla pieniä ja kompakteja, mutta silti antaa hyvä valoteho ja -kuvio. Yksi kehityksen tulos on Compact 100, joka pienestä koostaan huolimatta antaa kaksinkertaisen määrän valoa tavallisiin samankokoisiin valoihin verrattuna. Tehokkuuden salaisuus on tietokoneella määritelty heijastinpinta, joka antaa huomattavasti tehokkaamman valojakauman. Aikaisemmin oli ohjeena, mitä suurempi valoaukko sitä enemmän valoa, mutta nykyään tämä ei enää välttämättä pidä paikkaansa. Esimerkkinä tästä olkoon Compass 2000, joka kompaktista koostaan huolimatta antaa lähes yhtä paljon valoa kuin huomattavasti kookkaampi Rallye 225. Perinteisten lisävalojen lisäksi ohjelmassamme on myös ksenon-tekniikalla valmistettuja kaukovaloja, jotka antavat n. 2,5-kertaisen valotehon perinteisiin halogeenivaloihin verrattuna. Ksenonvalo on halogeenivaloa paljon kirkkaampi, mutta sen energian tarve on erittäin pieni. Ksenonvalo on päivänvalon kaltainen soveltuen paremmin silmälle ja näin myös rasittaa silmää huomattavasti vähemmän. Halogeenivalo Ksenonvalo Boschilta lisävalot joka tarkoitukseen. Boschilla on erittäin laaja lisävalo-ohjelma. Valinta on sinun. Valitse parhaat omaan autoosi. Mitkä lisävalot valitsetkin, olet valinnut tarkkaan testatut laatutuotteet, jotka valaisevat tiesi monia vuosia eteenpäin. Näe ja näy Bosch lisävaloilla!
