1 STIGA PARK PRO DIESEL

2 PARK

3 PARK G I H J K N D E 15 F M L

4 PARK 2 3 G J H 1 I D M E, F K L max min

5 PARK

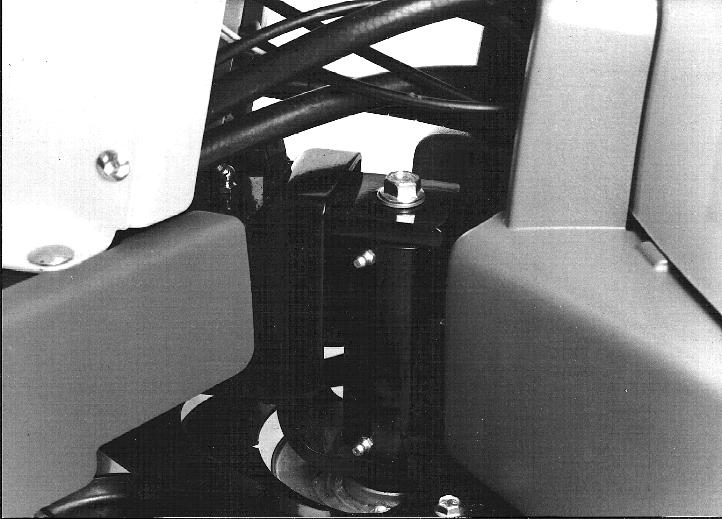

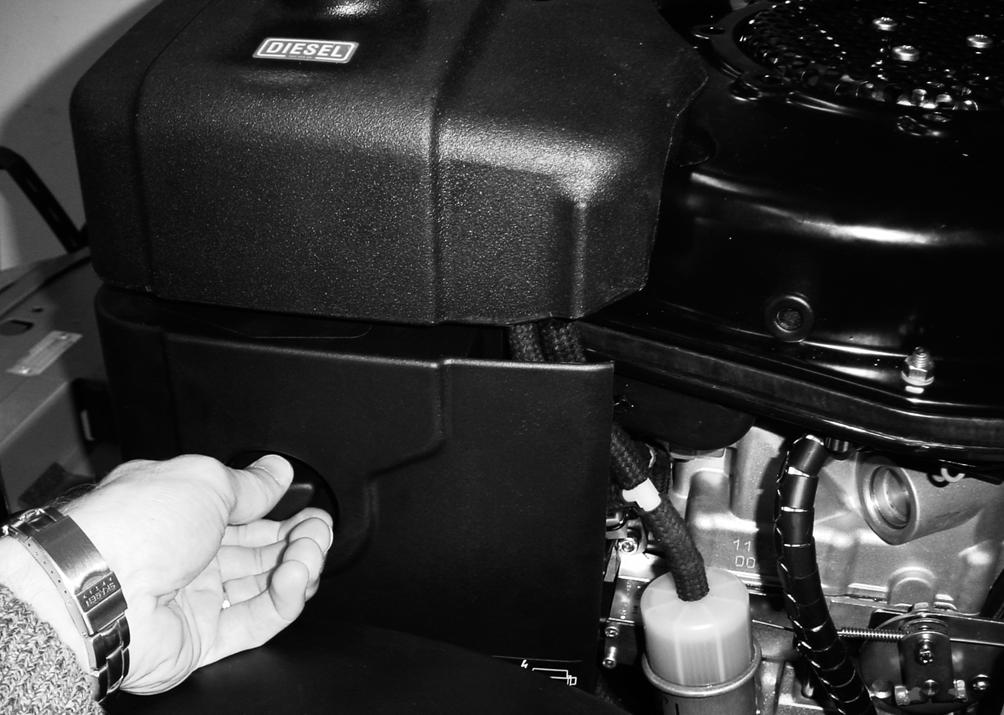

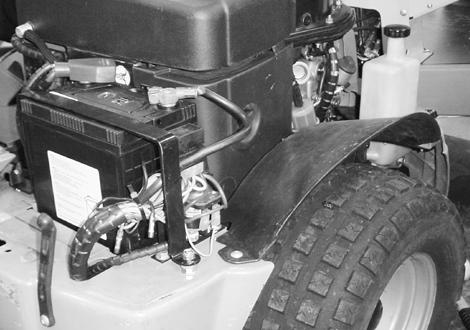

6 SUOMI FI YLEISTÄ Tämä kuvake tarkoittaa VAROITUS. Ohjeita on noudatettava tarkasti henkilö- ja/tai omaisuusvahinkojen välttämiseksi. ASENNUS Tapaturmien ja omaisuusvahinkojen välttämiseksi konetta ei saa käyttää ennen kuin kaikki kappaleessa ASEN- NUS mainitut toimenpiteet on suoritettu. TARVIKEPUSSI Koneen mukana on toimitettu muovipussi, jonka sisältämät osa on asennettava ennen koneen käyttöä. Pussin sisältö (kuva 5): PaikkaMääräNimike Mitat D 1 Jousitappi 6 x 36 E 1 Säätöaluslevy 16 x 38 x 0.5 F 1 Säätöaluslevy 16 x 38 x 1.0 G 2 Laippa-aluslevy H 2 Ruuvi 8 x 20 I 2 Säätöpyörä J 2 Aluslevy 8.4 x 22 x 1.5 K 1 Vetolevy L 2 Ruuvi 8 x 20 M 2 Mutteri M8 N 2 Ruuvi 1 Virta-avain KONEPELTI Konepelti on irrotettava polttonestesäiliön täyttöä sekä moottorin ja akun tarkastusta ja huoltoa varten. Irrotus: 1. Nosta ylös kumisilmukka konepellin etureunassa (kuva 6). 2. Vedä alas kumisilmukat konepellin takareunassa (kuva 7). 3. Nosta sitten konepelti varovasti pois (kuva 8). Asennus: 1. Aseta konepelti kielekkeiden varaan molemmilla puolilla. 2. Varmista, että tapit konepellin takareunassa tulevat reikiin (kuva 9). 3. Kiinnitä konepelti etureunasta kumisilmukalla (kuva 6). 4. Kiinnitä konepelti takareunasta kumisilmukoilla (kuva 7). AKKU Akku on suljettu malli, jonka nimellisjännite on 12 volttia. Akku on täysin huoltovapaa. Elektrolyyttitasoa ei tarvitse valvoa eikä nestettä tarvitse lisätä. Akku toimitetaan tarvikelaatikossa. Akku pitää ladata täyteen ennen ensimmäistä käyttökertaa. Akku tulee säilyttää täyteen ladattuna. Akku saattaa vaurioitua, jos se varastoidaan täysin tyhjänä. Jos kone on pidemmän aikaa käyttämättömänä (yli 1 kuukausi), akku pitää ladata täyteen ja varastoida irtikytkettynä viileässä ja turvallisessa paikassa. Lataa akku täyteen ennen asennusta. Akku voidaan ladata kahdella tavalla: 1. Akku voidaan myös ladata kiinni koneessa. Tällöin on erittäin tärkeää, erityisesti ensimmäisellä käyttökerralla pitemmän varastoinnin jälkeen, että moottorin annetaan käydä vähintään 45 minuutin ajan. 2. Akkulaturilla. Akkulaturin jännitteen pitää olla vakio. Akku saattaa vaurioitua, jos sitä ladataan vakiotyyppisellä laturilla (happoakuille tarkoitettu). Älä oikosulje akun napoja. Kipinät voivat aiheuttaa palovaaran. Riisu metallikorut, jotka saattavat osua akun napoihin. Jos akun kuori, kannet tai navat vaurioituvat, akku tulee uusia. Aseta akku paikalleen konepellin alle (kuva 25) ja kytke akunkaapelit. Varmista, että hallintavaijerit eivät taitu eivätkä jää puristuksiin. HUOM! Moottori- ja akkuvaurioiden välttämiseksi kytke aina ensin akun pluskaapeli (+). Älä käytä moottoria akku irtikytkettynä. ISTUIN Asenna istuin istuimen kannattimeen (kuva 10). Asenna taempiin reikiin ruuvit H ja laippa-aluslevyt G. Tiukkaa ruuvit. Asenna sen jälkeen säätöpyörät I ja aluslevyt J etu-

7 FI SUOMI maisiin reikiin. Istuimen paikkaa voi säätää pituussuunnassa. Aseta istuin haluttuun asentoon ja tiukkaa säätöpyörät. Istuin voidaan kallistaa. Jos kone pysäköidään ulos sateeseen, kallista istuin eteen, jotta istuintyyny ei kastu. Lisävarusteena on saatavana lämmittävä ja suojaava istuinpäällinen. Tilattavissa jälleenmyyjiltä. KYYNÄRTUKI Kyynärtuki asennusosineen toimitetaan erillisessä pakkauksessa. Kiinnitä ensin vasen ja oikea kiinnike istuimeen kuudella mukana toimitetulla ruuvilla (kuva 11). Asenna kyynärtuet kiinnikkeisiin. Asenna välike (1) kiinnikkeen molemmille puolille kyynärnojan sisäpuolelle. Tiukkaa ruuvi (2) ja mutteri (3). Varmista, että kyynärtuen voi kääntää ylös. OHJAUSPYÖRÄ Poista mahdollinen päittäisvälys säätöaluslevyillä E ja/tai F. Tarkasta ensin tarvitaanko ja kuinka monta säätöaluslevyä tarvitaan. Asenna sen jälkeen ohjauspyörä lyömällä jousitappi D paikalleen (kuva 12). VETOLEVY Kiinnitä vetolevy K kahteen reikään puskurin alasivulla ruuveilla L ja muttereilla M (kuva 13). Tiukkaa ruuvit kunnolla. RENGASPAINE Tarkasta rengaspaineet. Oikea paine: Edessä: 0,6 bar (9 psi), Takana: 0,4 bar (6 psi). LISÄVARUSTEET Lisävarusteiden asennus selostetaan lisävarusteen mukana toimitetussa erillisessä asennusohjeessa. YLEISTÄ Tutustu huolellisesti ennen koneen käyttöä tähän käyttöohjeeseen sekä oheiseen TURVAOHJEITA-vihkoseen. SYMBOLIT Koneeseen on kiinnitetty seuraavat symbolit, joiden tarkoitus on muistuttaa käyttäjää laitteen käytön edellyttämästä varovaisuudesta ja tarkkaavaisuudesta. Symbolien merkitykset: Varoitus! Lue käyttöopas ja turvallisuusohjeet ennen laitteen käyttöä. Varoitus! Varo uloslentäviä esineitä. Pidä sivulliset kaukana. Varoitus! Käytä aina kuulonsuojaimia. Varoitus! Tällä koneella ei saa ajaa yleisellä tiellä. Varoitus! Alkuperäislisävarusteilla varustettua konetta saa ajosuunnasta riippumatta ajaa enintään 10 astetta kaltevalla alustalla. Varoitus! Puristumisvaara. Pidä kädet ja jalat kaukana ohjausnivelestä. Varoitus! Palovammojen vaara. HALLINTALAITTEET JA MITTARIT Kohdat 1-16, katso kuva HYDRAULINEN NOSTIN Hydraulinen nostin, jolla eteen asennettu työkalu nostetaan kuljetusasentoon. Nosta työkalu painamalla katkaisimen takaosaa. Vapauta katkaisin, kun työkalu on halutussa asennossa. Laske työkalu painamalla katkaisimen etuosaa. Katkaisin lukittuu alaspainettuun asentoon ja työkalunostin laskeutuu kellunta-asentoon. Kelluvan rakenteen ansiosta leikkuulaite myötäilee maanpinnan muotoja. Kellunta-asentoa (katkaisin eteen käännettynä) suositellaan normaalikäytössä. Lukitse työkalunostin kääntämällä katkaisin keskiasentoon.

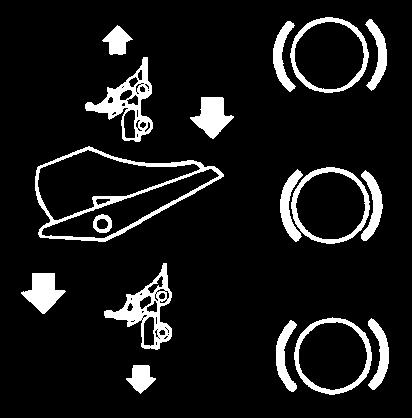

8 SUOMI FI HUOM! Hydraulisen työkalunostimen on oltava kellunta-asennossa, jotta voimanotto voidaan kytkeä päälle. 2. KÄYTTÖJARRU Poljin, joka ohjaa koneen jarrujärjestelmää. Kolme asentoa: 1. Poljin ylhäällä - käyttöjarru ei ole aktiivinen. 2. Poljin puoliväliin painettuna - eteenajo irtikytketty. Käyttöjarru ei ole aktiivinen. 3. Poljin pohjaan painettuna - eteenajo irtikytketty. Käyttöjarru täysin aktiivinen. 3. SEISONTAJARRU Salpa, jolla jarrupoljin lukitaan alaspainettuun asentoon. Paina jarrupoljin täysin pohjaan. Siirrä vipu oikealle ja vapauta jarrupoljin. Seisontajarru vapautetaan painamalla kerran jarrupoljinta. Jousitettu salpa siirtyy sivuun. Varmista, että seisontajarru ei ole päällä ajon aikana. 4. KÄYTTÖPOLJIN Poljin, joka ohjaa portaatonta voimansiirtoa. 1. Paina polkimen etuosaa - kone liikkuu eteenpäin. 2. Poljin vapautettuna - kone seisoo paikallaan. 3. Paina polkimen takaosaa kantapäällä - kone peräyttää. Nopeutta säädetään käyttöpolkimella. Mitä pidemmälle poljinta painetaan, sitä nopeammin kone liikkuu. 5. SÄÄDETTÄVÄ OHJAUSPYÖRÄ Ohjauspyörän korkeus voidaan säätää portaattomasti. Löysää ohjauspylvään käsipyörä ja nosta/ laske ohjauspyörä haluttuun asentoon. Tiukkaa käsipyörä. Älä säädä ohjauspyörää ajon aikana. 6. KAASUN SÄÄDIN Säätää moottorin käyntinopeutta. 1. Täyskaasu - tätä asentoa tulisi aina käyttää. 2. Tyhjäkäynti. 7. VALOKATKAISIN Vetokatkaisin, jolla ajovalot kytketään päälle ja pois. 8. VIRTALUKKO Virtalukon avulla käynnistetään ja pysäytetään moottori. Kolme asentoa: 1. Pysäytysasento - moottorin sytytysvirta katkaistu. Avain voidaan poistaa lukosta. 2. Ajoasento 3. Käynnistysasento - sähkötoiminen käynnistysmoottori aktivoidaan, kun avain käännetään tähän jousipalautteiseen asentoon. Päästä avain palautumaan ajoasentoon 2, kun moottori on käynnistynyt. Kun avain käännetään asennosta 1 asentoon 2, öljynpaineen varoitussummeri aktivoituu. Summerin pitää hiljentyä, kun moottori on käynyt muutaman sekunnin. Jos summeri ei hiljene, pysäytä moottori ja tarkasta moottoriöljyn taso. HUOM! Jos moottori jostain syystä pysähtyy, avainta ei voi kääntää suoraan asentoon 3 mekaanisen käynnistyssalvan vuoksi. Käynnistä moottori kääntämällä avain asentoon 1 ja sitten asentoihin 2 ja VOIMANOTTO Sähkömagneettisen voimanoton kytkentä- ja irtikytkentäkatkaisin. Voimanotolla käytetään eteen asennettuja lisävarusteita. Kaksi asentoa: 1. Paina katkaisimen etuosaa - voimanotto kytketään. Merkkivalo palaa: 2. Paina katkaisimen takaosaa - voimanotto kytketään irti. HUOM! Hydraulisen työlaitenostimen on oltava kellunta-asennossa, jotta voimanotto voidaan kytkeä päälle.

9 FI SUOMI 10. TASAUSPYÖRÄSTÖN LUKKO Vipu, joka kytkee tasauspyörästön lukon. Tasauspyörästön lukko parantaa koneen vetokykyä estämällä toisen pyörän luistamisen. Kaksi asentoa: 1. Vipu edessä - tasauspyörästön lukko irtikytketty. Normaaliajoon. 2. Vipu takana - tasauspyörästön lukko kytketty. Toimii sekä eteenajettaessa että peräytettäessä. Tasauspyörästön lukosta on eniten hyötyä silloin, kun takapyörien kuormitus on erisuuruinen. Esimerkiksi luiskaa pitkin ajettaessa (vinoon ajettaessa), kun ylemmän takapyörän kuormitus on pienin ja jyrkissä kaarteissa, kun sisemmän takapyörän kuormitus on pienin. Tasauspyörästön lukko parantaa ajo-ominaisuuksia myös liukkaalla kelillä. Kun tasauspyörästön lukko on kytketty, ohjaus muuttuu raskaaksi. Älä väännä voimalla ohjauspyörää! 11. TUNTILASKURI Näyttää koneen käyttötunnit. Laskuri toimii vain moottorin käydessä. 12. TASANOPEUDENPIDIN Tasanopeudenpitimen aktivointikatkaisin. Tasanopeudenpidin lukitsee käyttöpolkimen (5) haluttuun asentoon. Oikea jalka saa näin levätä ajon aikana. 1. Paina käyttöpoljin pohjaan, kunnes saavutetaan haluttu nopeus. Aktivoi tasanopeudenpidin painamalla katkaisimen etuosaa. Merkkivalo palaa. 2. Kytke tasanopeudenpidin pois päältä painamalla katkaisimen takaosaa. 13. LEIKKUUKORKEUDEN SÄÄTÖ Kone on varustettu hallintavivulla, jolla ohjataan leikkuulaitteen sähkötoimista leikkuukorkeuden säätöä. Katkaisimella voidaan suurentaa ja pienentää leikkuukorkeutta portaattomasti. Pistoke leikkuulaitteen kytkemistä varten on oikealla sivulla etupyörän edessä (kuva 2). 14. PERÄHARAVA Kone on varustettu hallintalaitteilla sähköisesti nostettavan ja laskettavan peräharavan (lisävaruste) hallintaa varten. Katkaisimella voidaan nostaa ja laskea peräharava. Johtimet peräharavan liittämistä varten ovat koneen takaosassa oikealla puolella puskurin yläsivulla. 15. HIEKANLEVITIN Kone on varustettu hallintalaitteilla sähkötoimisen hiekanlevittimen (lisävaruste) hallintaa varten. 12V Katkaisimella käynnistetään ja pysäytetään levitysvalssi. Johtimet hiekanlevittimen liittämistä varten ovat koneen takaosassa oikealla puolella puskurin yläsivulla. 16. IRTIKYTKENTÄVIPU Vipu, joka kytkee irti portaattoman voimansiirron. Mahdollistaa koneen siirtämisen käsin moottori pysäytettynä. Kaksi asentoa: 1. Vipu takana - voimansiirto kytketty normaalikäyttöä varten. 2. Vipu edessä - voimansiirto irtikytketty. Konetta voidaan siirtää käsin. Konetta ei saa hinata pidempiä matkoja eikä suurella nopeudella. Voimansiirto voi vaurioitua. KÄYTTÖKOHTEET Konetta saa käyttää vain seuraaviin töihin STIGAalkuperäistarvikkeilla varustettuna. 1. Ruohonleikkuu Leikkuulaitteella / (121M), / (125 Combi Pro) tai lyöntileikkurilla Lakaisu Lakaisulaitteella tai keräävällä lakaisulaitteella Pölysuojusta suositellaan ensin mainittuun. 3. Lumenluonti

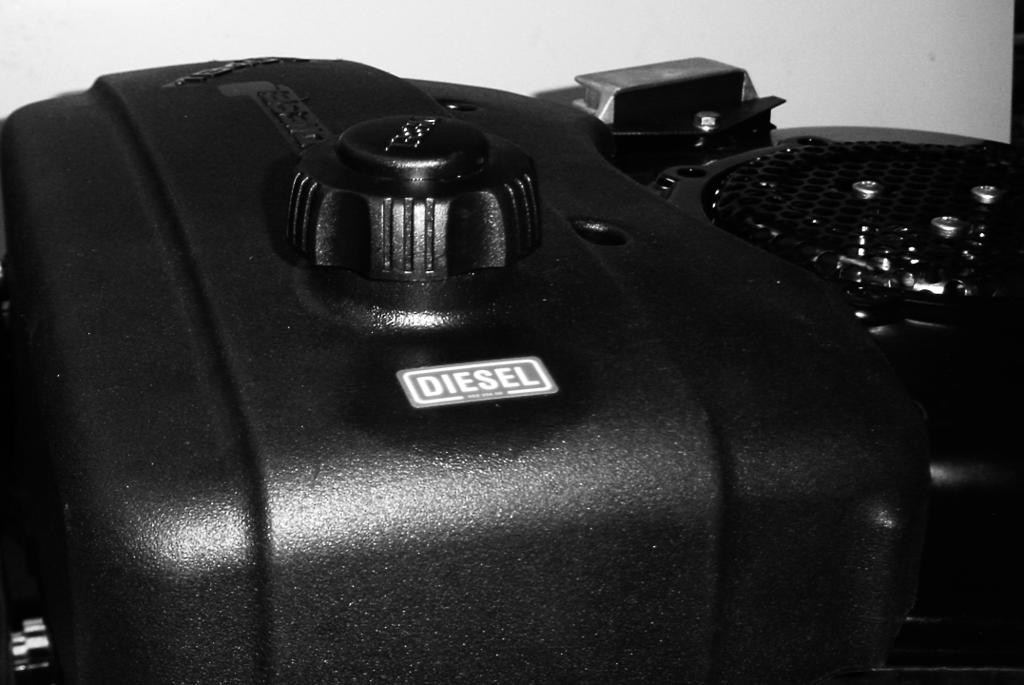

10 SUOMI FI Lumenpuskulevyllä tai lumilingolla Suositellaan lumiketjujen (17 ) ja runkopainojen käyttöä. 4. Ruohon ja lehtien keruu Hinattavalla keruulaitteella (30") tai (42"). 5. Ruohon ja lehtien kuljetus Kuljetuskärryllä (Standard), (Maxi) tai (Combi). 6. Hiekan levitys Hiekanlevittimellä Voidaan käyttää myös suolan sirottamiseen. Suositellaan lumiketjujen (17 ) ja runkopainojen käyttöä. 7. Sorakäytävien rikkaruohon torjunta Eteen asennetulla käytäväraudalla ja taakse asennetulla haravalla Nurmikkojen reunojen leikkuu Reunaleikkurilla Sammaleen repiminen Sammaleenrepijällä Vetolaitteen suurin sallittu pystykuormitus on 100 N. Hinattavasta lisävarusteesta tuleva työntövoima saa olla enintään 500 N. HUOM! Ennen perävaunun käyttöä - ota yhteys vakuutusyhtiöösi. HUOM! Tällä koneella ei saa ajaa yleisellä tiellä. KÄYNNISTÄMINEN JA AJAMINEN Konepelti on irrotettava polttonestesäiliön täyttöä sekä moottorin ja akun tarkastusta ja huoltoa varten. Lisätietoja on edellä kohdassa KONEPELTI. POLTTONESTEEN TÄYTTÖ Käytä vain seuraavat vaatimukset täyttäviä dieselöljylaatuja: EN 590 DIN DK BS 2869 A1 / A2 ASTM D 975-1D / 2D Polttonesteenä ei saa käyttää rapsidieselöljyä (RME). Lisätietoja saat moottorin toimittajalta. 1. Irrota konepelti. 2. Avaa säiliön tulppa (kuva 14). 3. Täytä säiliö vähintään puoliväliin dieselöljyllä. 4. Sulje säiliön tulppa. Alle 0 C lämpötiloissa polttonesteenä tulisi käyttää talvilaatua tai dieselöljyyn tulisi lisätä valopetroolia. Katso taulukko alla: Alin ympäristön lämpötila käynnistettäessä, C Valopetroolin määrä Kesälaatu Talvilaatu % % % 20 % % Dieselöljy on erittäin herkästi syttyvää. Säilytä polttoneste erityisesti tähän tarkoitukseen tarkoitetussa astiassa. Tankkaa ulkona äläkä tupakoi tankkauksen aikana. Tankkaa moottori pysäytettynä. Älä koskaan avaa säiliön tulppaa äläkä tankkaa moottorin käydessä tai kun moottori on käytön jälkeen kuuma. Älä täytä polttonestesäiliötä liian täyteen. Jätä tyhjää tilaa (= vähintään koko täyttöputki cm säiliön yläosassa), jotta dieselöljy ei lämpölaajenemisen seurauksena valu yli. MOOTTORIÖLJYN TASON TARKASTUS Kampikammio on toimitettaessa täytetty öljyllä SAE 10W-40. Tarkasta aina ennen käyttöä, että öljytaso on oikea. Koneen pitää tarkastuksen aikana olla tasaisella alustalla.

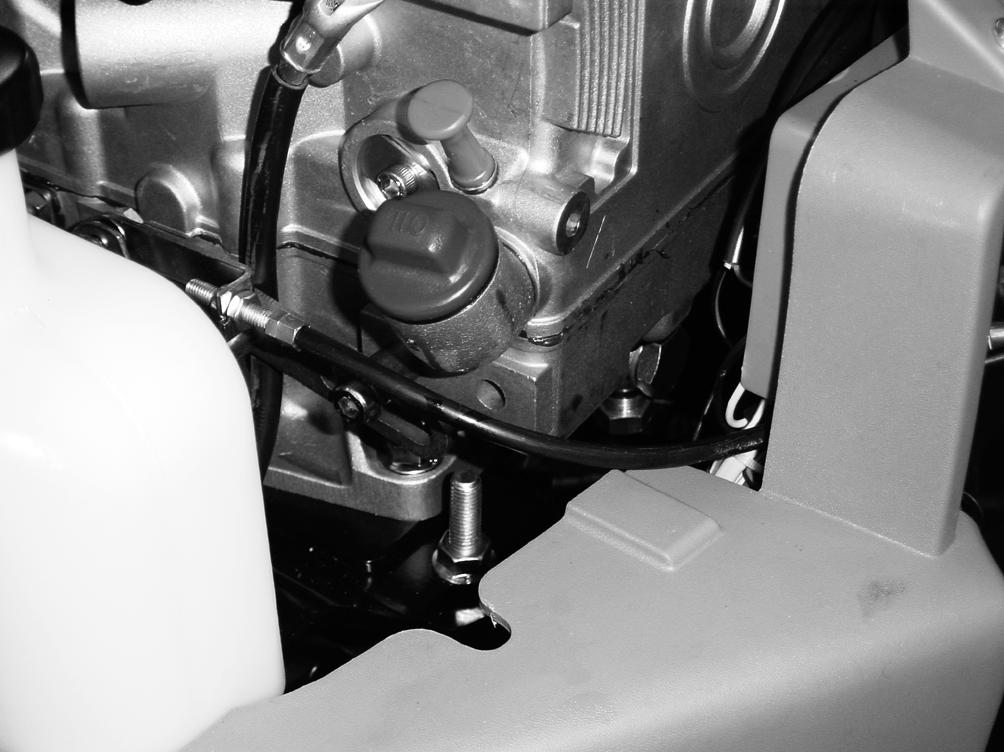

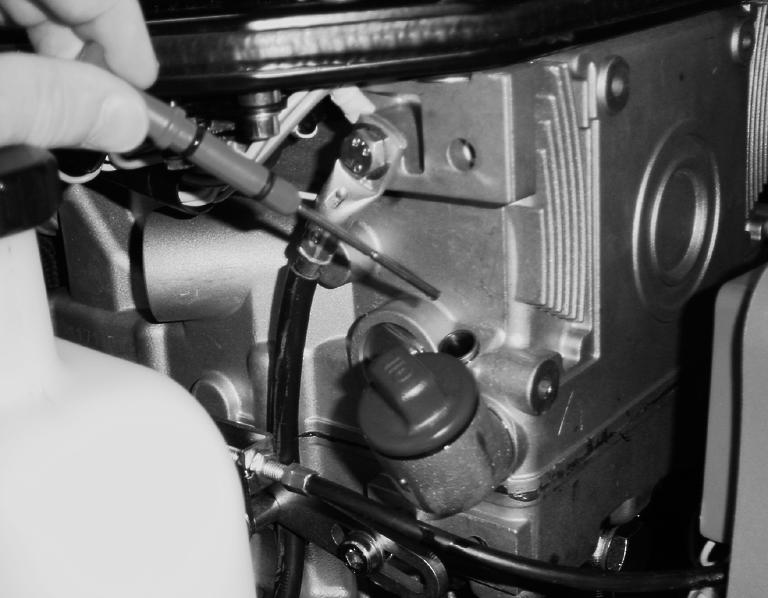

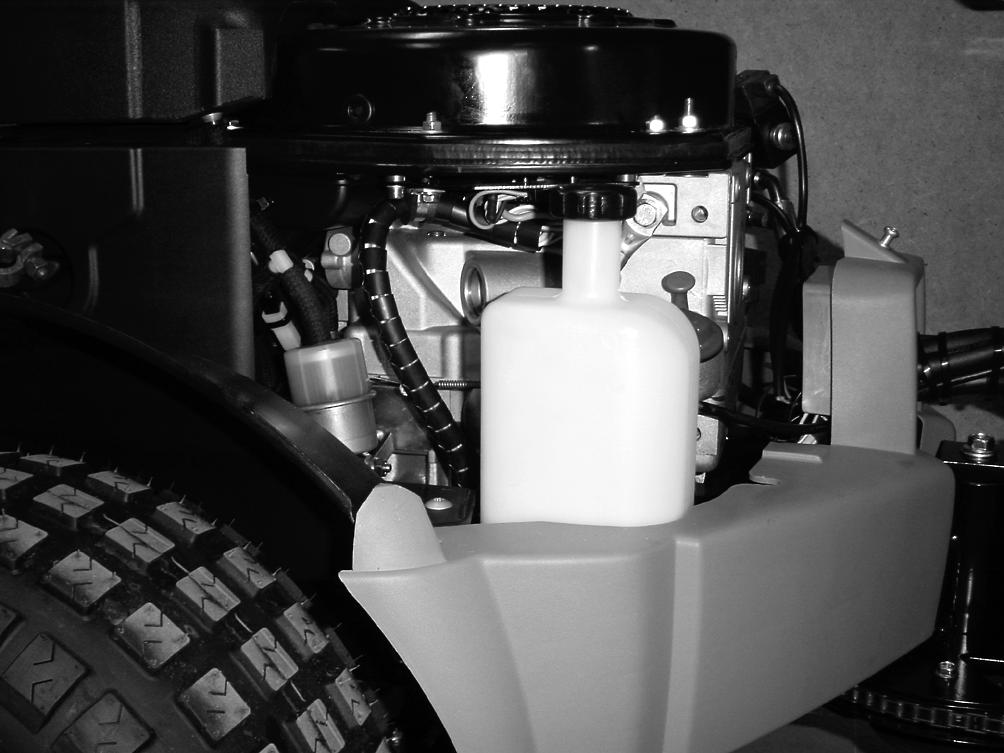

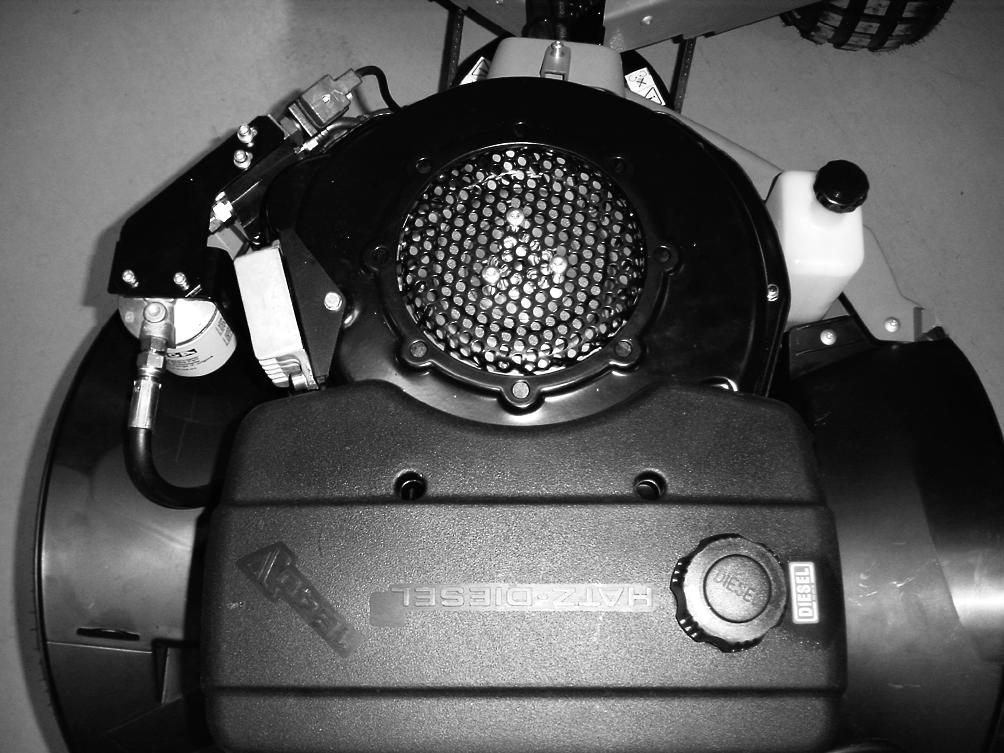

11 FI SUOMI Pyyhi puhtaaksi öljynmittapuikon ympäristö. Vedä öljynmittapuikko ulos. Pyyhi öljynmittapuikko puhtaaksi. Paina se täysin sisään ja vedä uudelleen ulos. Lue öljyn taso. Jos öljyn taso on MAX-merkin alapuolella, irrota öljyntäyttötulppa ja täytä öljyä, öljynlaatu SAE 10W-40, API CD tai parempi, merkkiin saakka (kuva 15, 19). ÖLJYNPAINEEN VAROITUSSUMMERI Kone on varustettu öljynpaineen varoitussummerilla. Summeri aktivoituu, kun virta-avain käännetään pysäytysasennosta ajoasentoon. Summerin pitää hiljentyä, kun moottori on käynyt muutaman sekunnin. Jos summeri ei hiljene tai jos se soi ajon aikana, pysäytä moottori ja tarkasta moottoriöljyn taso. VAIHTEISTOÖLJYN TASON TARKASTUS Vaihteisto on toimitettaessa täytetty öljyllä SAE 10W-40. Tarkasta aina ennen käyttöä, että öljytaso on oikea. Koneen pitää tarkastuksen aikana olla tasaisella alustalla. Lue öljyn taso säiliössä (kuva 16). Öljytason pitää olla MAX ja MIN -merkintöjen välillä. Täytä tarvittaessa öljyä. Käytä öljylaatua SAE 10W-40 (20W-50). JÄÄHDYTYSILMAN OTTOAUKON TARKASTUS Tarkasta aina ennen käynnistystä, ettei paloilman ja jäähdytysilman ottoaukon edessä ole roskia (kuva 17). Puhdista tarvittaessa: Ota yhteys lähimpään valtuutettuun Hatz-korjaamoon. TURVAJÄRJESTELMÄ Tämä kone on varustettu turvajärjestelmällä, joka koostuu: - katkaisimesta jarrupolkimessa. - katkaisimesta istuimen kannattimessa. Koneen voi käynnistää edellyttäen, että: - jarrupoljin on painettuna. - kuljettaja istuu paikallaan. Tarkasta turvajärjestelmän toiminta ennen jokaista käyttökertaa! Moottori käynnissä ja kuljettaja paikallaan istuimellaan tarkasta toiminta seuraavasti: - paina käyttöpoljin pohjaan niin, että kone liikkuu ja vapauta sitten käyttöpoljin - koneen pitää pysähtyä. - paina käyttöpoljin pohjaan niin, että kone liikkuu, kytke tasanopeudenpidin ja kohota itseäsi istuimesta - koneen pitää pysähtyä. - paina käyttöpoljin pohjaan niin, että kone liikkuu, kytke tasanopeudenpidin ja paina jarrupoljinta - koneen pitää pysähtyä. - kytke voimanotto ja kohota itseäsi istuimesta - voimanoton pitää irtikytkeytyä. Konetta ei saa käyttää, jos turvajärjestelmä ei toimi moitteettomasti! Toimita kone huoltokorjaamoon tarkastusta varten. KÄYNNISTYS 1. Tarkista myös, että akkukaapelit on kytketty oikein. 2. Älä pidä jalkaa käyttöpolkimella. 3. Siirrä kaasun säädin täyskaasuasentoon. 4. Paina jarrupoljin täysin pohjaan. 5. Käännä virta-avain käynnistysasentoon. Moottoria ei tarvitse esilämmittää. 6. Älä kuormita moottoria heti kylmäkäynnistyksen jälkeen, vaan anna moottorin käydä muutaman minuutin ajan. Silloin öljy ehtii lämmetä. Käytön aikana - aja aina moottori täyskaasulla. PYSÄYTYS Kytke voimanotto irti. Kiristä seisontajarru. Jos kone jätetään ilman valvontaa, poista virta-avain virtalukosta. Moottori voi olla erittäin kuuma heti pysäytyksen jälkeen. Älä koske sylinteriin tai jäähdytysripoihin. Palovammojen vaara. OHJAUSAPU Ohjaamista keventävä toiminto. Pienentää ohjauspyörän kääntämiseen tarvittavaa voimaa. Tarvittava lisävoima luodaan hydraulisella momentinvahvistimella. Erona tavalliseen ohjaustehostimeen (esim. autoissa käytetyt) ohjausavun kapasiteetti on rajallinen. Tämä tarkoittaa, että sillä on tiettyjä ominaisuuksia, jotka ehkä koetaan negatiivisina.

12 SUOMI FI - pienellä käyntinopeudella tai tilanteissa, joissa tarvitaan erityisen suurta ohjausvoimaa, ohjaus saattaa tuntua nykivältä. - koneen pitää aina olla liikkeessä, kun ohjausta käytetään. Älä käännä ohjauspyörää, kun kone on täysin paikallaan ja työlaite on laskettu työskentelyasentoon. Ohjausapu on suunniteltu helpottamaan ohjausta normaalilla työskentelynopeudella. Silloin tulevat esiin sen tarjoamat edut. Ohjausapu toimii, vaikka moottori ei ole käynnissä. Koneen kääntäminen on raskaampaa, jos sitä pitää siirtää käsin. AJOVINKKEJÄ Huolehdi siitä, että moottorissa on oikea öljymäärä rinteissä ajettaessa (öljytaso MAX-merkin kohdalla). Ole varovainen rinteissä. Vältä äkillisiä liikkeellelähtöjä ja pysäytyksiä, kun ajat ylös tai alas rinnettä. Leikkaa aina viistosti rinteen poikki. Aja ylhäältä alaspäin ja päinvastoin. Alkuperäislisävarusteilla varustettua konetta saa ajosuunnasta riippumatta ajaa enintään 10 astetta kallellaan olevalla alustalla. Laske nopeutta rinteissä ja tiukoissa kaarteissa, jotta kone ei kaadu etkä menetä koneen hallintaa. Älä käännä ohjauspyörää ääriasentoon suurimmalla vaihteella ja täyskaasulla ajettaessa. Kone voi kaatua. Pidä kädet ja sormet kaukana ohjausnivelestä ja istuimen kannattimesta. Puristumisvaara. Älä koskaan aja ilman konepeltiä. HUOLTO JA KUNNOSSAPITO HUOLTO-OHJELMA STIGAn huolto-ohjelmaa on noudatettava ympäristösyistä, jotta kone pysyy jatkuvasti hyvässä kunnossa ja jotta sen luotettavuus ja käyttöturvallisuus säilyvät. Huolto-ohjelma koostuu perushuollosta, joka suoritetaan 200 käyttötunnin välein tai vähintään kerran vuodessa sekä välihuollosta, joka suoritetaan 50 käyttötunnin välein. Ohjelman sisältö on selostettu oheisessa huoltovihkosessa. On suositeltavaa, että perushuolto suoritetaan aina valtuutetussa huoltokorjaamossa. Tämä varmistaa, että työn tekee koulutettu henkilökunta ja että siinä käytetään alkuperäisvaraosia. Jokaisen perushuollon yhteydessä huoltovihkoon lyödään leima. Täyteen leimattu huoltovihko on arvopaperi, joka nostaa koneen jälleenmyyntiarvoa. VALMISTELUT Ellei toisin mainita kaikki huolto- ja kunnossapitotoimenpiteet suoritetaan kone paikallaan, moottori pysäytettynä ja virta-avain poissa virtalukosta. Estä koneen siirtyminen kiristämällä seisontajarru. Estä tahaton moottorin käynnistyminen pysäyttämällä moottori ja irrottamalla akun maattokaapeli. PUHDISTUS Palovaaran vähentämiseksi moottori, akku ja polttonestesäiliö tulisi pitää puhtaana ruohosta, lehdistä ja öljystä. Tarkasta säännöllisesti, ettei missään ole öljy- ja/tai polttonestevuotoja. Älä suuntaa painepesurin suihkua suoraan voimansiirtoon. Älä pese moottoria vedellä. Käytä harjaa ja paineilmaa. MOOTTORIÖLJY Vaihda moottoriöljy ensimmäisen kerran 25 käyttötunnin jälkeen ja sen jälkeen 200 käyttötunnin välein tai kerran kaudessa. Öljy on helpoin vaihtaa moottori lämpimänä. Vaihda öljy useammin, jos moottoria kuormitetaan paljon tai jos ympäristön lämpötila on korkea. Moottoriöljy voi olla erittäin kuumaa, jos se tyhjennetään heti käytön jälkeen. Anna moottorin jäähtyä muutama minuutti ennen öljyn tyhjennystä. 1. Irrota öljyn tyhjennystulppa ja anna öljyn valua ulos (kuva 18).

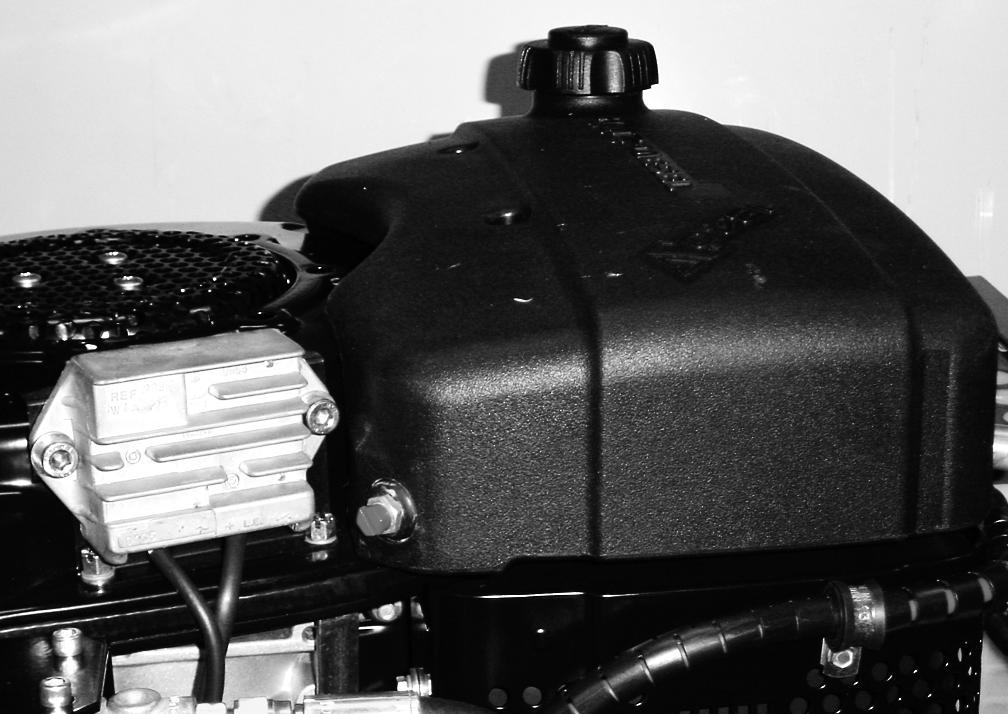

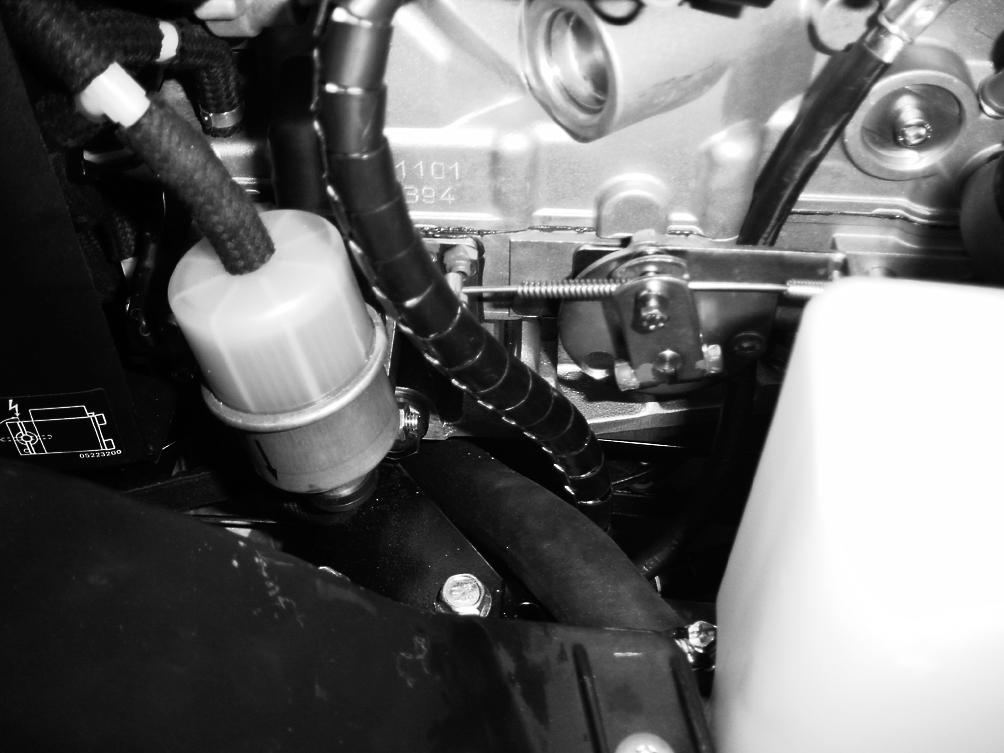

13 FI SUOMI Kerää öljy astiaan. Toimita se keräyspisteeseen. Varo tiputtamasta öljyä käyttöhihnoille. 2. Puhdista ja tiukkaa öljyntyhjennystulppa. Tarkasta, että kuparialuslevy on ehjä. 3. Irrota öljynmittapuikko ja öljyntäyttötulppa ja täytä uutta öljyä MAX-merkkiin saakka (kuva 15, 19). Öljymäärä: 1,7 litraa. Öljylaatu: SAE 10W-40 Huoltoluokka: API CD tai parempi. Älä käytä öljyn lisäaineita. Älä täytä liikaa öljyä. Se voi aiheuttaa moottorin ylikuumentumisen. Kun olet täyttänyt öljyn, käynnistä moottori ja anna sen käydä tyhjäkäynnillä 30 sekunnin ajan. Pysäytä moottori. Odota 30 sekuntia ja tarkasta öljytaso. Tarkasta esiintyykö öljyvuotoja. Täytä tarvittaessa öljyä MAX-merkkiin saakka. RUUVILIITOKSET Tarkasta moottorin ruuviliitokset ensimmäisen 25 käyttötunnin jälkeen. Tiukkaa ruuvit kunnolla. Moottorin ja polttonesteen ruiskutusjärjestelmän säätöruuvit on sinetöity eikä niiden asentoa saa muuttaa (kuva 20). Huomaa, ettei ruiskutettua polttonestemäärää tai moottorin suurinta käyntinopeutta voi säätää moottorin ulkoisilla säätövarusteilla. ILMANSUODATIN - MOOTTORI Tarkasta vähintään 50 käyttötunnin välein, että suodatin ei ole tukkeentunut. Varoitus! Palovammojen vaara. alasivulla, nivelakselin etumaisessa laakerissa. Voitele ohjausketjut yleisrasvalla muutaman kerran kaudessa. Jos ohjausketjut ovat voimakkaasti likaantuneet, irrota ketjut, puhdista ne ja voitele uudelleen. Voitele kaikki muovilaakerit yleisrasvalla muutaman kerran kaudessa. Voitele kiristysvarren nivelet moottoriöljyllä muutaman kerran kaudessa. Tiputa hieman moottoriöljyä hallintavaijereiden molempiin päihin muutaman kerran kaudessa. OHJAUSKETJUT Säädä ohjausketjut 50 käyttötunnin välein. Aseta kone suoraanajoasentoon. Kiristä ohjausketjut kiertämällä muttereita, jotka ovat ohjausnivelen alasivulla (kuva 22). Kiristä mutteria niin, ettei ketjuissa ole yhtään välystä. Kierrä molempia muttereita yhtä paljon, jotta ohjauspyörän asento ei muutu. Älä kiristä ohjausketjuja liikaa. Ohjaus muuttuu jäykäksi ja ketjujen kuluminen lisääntyy. SÄILIÖN TYHJENTÄMINEN Polttonestesäiliö pitää tyhjentää vedestä vähintään kerran kaudessa. Avaa tyhjennysruuvi ja laske vesi sopivaan astiaan (kuva 24). 1. Irrota akku: irrota siipiruuvi, käännä sanka sivuun ja ota akku pois. 2. Irrota ruuvi ja irrota ilmansuodattimen suojus vetämällä sitä ulos-/taaksepäin (kuva 23). 3. Tarkasta ilmansuodattimen kunto. Vaihda tai puhdista tarvittaessa. VOITELU - RUNKO Koneen runko-ohjauksen nivelessä on neljä voitelunippaa, joihin on puristettava rasvaa 25 käyttötunnin välein (kuva 21). Huom. Neljäs voitelunippa ei näy kuvassa. Se on GGP pidättää oikeuden tehdä muutoksia tuotteisiin ilman eri ilmoitusta.

14 EG-försäkran om överensstämmelse EY-vaatimustenmukaisuusvakuutus EU-overensstemmelseserklæring EU-forsikring om overensstemmelse EG-Konformitätsbescheinigung EC conformity declaration Déclaration de conformité CE EU-gelijkvormigheidsverklaring Dichiarazione di conformità CE Declaración de conformidad CE Declaração de conformidade da CE Deklaracja zgodności EC Декларация EC о соответствии Deklarace shody s EU EK megfelelőségi nyilatkozat Izjava ES o skladnosti 1.Kategori Luokka Kategori Kategori Kategorie Category Catégorie Categorie Categoria Categoría Categoria Kategoria Категория Kategorie Kategória Kategorija Gräsklippare med dieselmotor Dieselmoottorikäyttöinen ruohonleikkuri Plæneklipper med dieselmotor Gressklipper med dieselmotor Rasenmäher mit Dieselmotor Lawnmowers with diesel engines Tondeuses à moteur à explosion Grasmaaiers met dieselemotor Tosaerba con motori a diesel Cortacéspedes con motor de diesel Máquinas de cortar relva com motores a diesel Kosiarki do trawy z silnikiem napedowy Газонокосилки с бензиновым двигателем Sekačky trávy s nádrž motorem Dízelmotoros fűnyíró Kosilnice z dizelsko motorji 8.Fabrikat Valmiste Fabrikat Fabrikat Fabrikat Make 9.Klippbredd Leikkuuleveys Klippebredde Klippebredde Schnittbreite Cutting width Largeur de coupe Snijwijdte Larghezza di taglio Marque Fabricage Marca Marca Marca Marka Торговая марка Značka Gyártmány Znamka Ancho de corte Largura de corte Szerokość koszenia Рабочий захват Šířka sekání Vágási szélesség Širina košnje STIGA cm cm 2.Typ Tyyppi Type Type Typ Type 3.Art.nr. Tuotenumero Art.nr. Art.nr. Art.-Nr. Item no N d'article Itemnr. 4.Tillverkare Valmistaja Producent Produsent Hersteller Manufacturer 5.Vibration Tärinä Vibration Vibrasjon Vibration Vibration Vibration Vibratie Vibrazioni Vibración Type Type Tipo Tipo Tipo Typ Articolo n. Nº de referencia Item nº Pozycja nr Поз. Císlo položky Fabricant Fabrikant Produttore Fabricante Fabricante Producent Vibração Wibracje Вибрация Vibrace Vibráció Tresljaji Тип Typ Típus Tip Tételszám Izdelek, št. Изготовитель Výrobce Gyártó Proizvajalec P GGP Sweden AB P.O. Box 1006 SE Tranås Sweden < 0.5 m/s 2 < 2.5 m/s 2 10.Serienr Valmistenumero Serienr. Serienr. Seriennummer Serial number Numéro de série Serienummer Numero di serie Número de serie Número de série Numer seryjny Заводской номер Číslo série Sorozatszám Serijska številka Se dekal på chassit Katso tarra rungossa Se mærkat på chassis Se etikett på chassiset Siehe Schild am Chassis See label on chassis Voir la plaque sur le châssis Zie label op chassis Vedi etichetta sul telaio Véase la etiqueta en el chasis Ver etiqueta no chassis Patrz etykieta na podwoziu См. табличку на шасси Viz štítek na podvozku Lásd az alvázon lévő adattáblát! Glej nalepko na šasiji 11.Motor / Moottori / Motor / Motor / Motor / Engine / Moteur / Motor / Motore / Motor / Motor / Silnik / Двигатель / Motor / Motor / Motor Fabrikat Valmiste Fabrikat Fabrikat Fabrikat Make Modell Malli Model Modell Modell Model Marque Fabricage Marca Marca Marca Marka Modèle Model Modello Modelo Modelo Model Марка Značka Gyártmány Znamka Модель Model Modell Model Hatz 1B40W 6A.Garanterad ljudeffektnivå Taattu äänitehotaso Garanteret lydeffektniveau Garantert lydeffektnivå Garantierter Geräuschpegel Guaranteed sound power level Niveau de puissance acoustique garanti Gegarandeerd geluidsniveau Livello di potenza sonora garantito Nivel de potencia de sonido garantizado Nível de ruído garantido Nieprzekraczalny poziom hałasu Гарантированный предельный уровень шума Zaručená úroveň hluku Garantált hangteljesítményszint Zajamčena raven zvočne jakosti (LWA) 103 db(a) 12.Rotationshastighet Pyörimisnopeus Rotationshastighed Rotasjonshastighet Umdrehungsgeschwindigkeit Rotation speed Vitesse de rotation Rotatiesnelheid Velocità di rotazione Régimen Velocidade de rotação Prędkość obrotów Частота вращения Rychlost otáčení Rotációs sebesség Hitrost vrtenja 3400 rpm 6B.Uppmätt ljudeffektnivå Mitattu äänitehotaso Målt lydeffektniveau Målt lydeffektnivå Gemessener geräuschpegel Measured sound power level Niveau de puissance acoustique mesuré Gemeten geluidsniveau Livello di potenza sonora misurato Nivel de potencia de sonido medido Nível de potência sonora medido Nieprzekraczalny poziom hałasu Замеренный уровень шума Naměřená úroveň hluku Mért hangteljesítményszint Izmerjena raven zvočne jakosti 101 db(a) 7.Anmält organ Ilmoitettu laitos Bemyndiget organ Underrettet organ Anmeldeorganisation Notified body Organisme notifié Keuringsinstantie Organismo notificato Organismo notificado Organismo notificado Urząd zatwierdzający Уполномоченная организация Oprávnený orgán Az értesítés címzettje Obveščeni organ ITS Testing & Certification Ltd Notified Body representative 0359

15 EG-försäkran om överensstämmelse EY-vaatimustenmukaisuusvakuutus EU-overensstemmelseserklæring EU-forsikring om overensstemmelse EG-Konformitätsbescheinigung EC conformity declaration Déclaration de conformité CE EU-gelijkvormigheidsverklaring Dichiarazione di conformità Declaración de conformidad CE Declaração de conformidade da CE Deklaracja zgodności EC Декларация EC о соответствии Deklarace shody s EU EK megfelelőségi nyilatkozat Izjava ES o skladnosti Denna produkt är i överensstämmelse med - direktiv 89/336/EEG om elektromagnetisk kompatibilitet - maskindirektiv 98/37/EEG med särskilda hänvisningar till direktivets bilaga 1 om väsentliga hälso- och säkerhetskrav i samband med tillverkning - ljuddirektiv 2000/14/EG Maskinen är utvecklad och tillverkad enligt följande standard: Tämä tuote täyttää seuraavien direktiivien vaatimukset - sähkömagneettista yhteensopivuutta koskeva direktiivi 89/336/ETY - konedirektiivi 98/37/ETY viitaten erityisesti direktiivin liitteeseen 1, joka käsittelee olennaisia terveys- ja turvallisuusvaatimuksia valmistuksen yhteydessä - meludirektiivi 2000/14/EG Tuote on kehitetty ja valmistettu seuraavien normien mukaisesti: Dette produkt er i overensstemmelse med - direktiv 89/336/EØF om elektromagnetisk kompatibilitet - direktiv 98/37/EØF om indbyrdes tilnærmelse af medlemsstaternes lovgivning om maskiner med særlig henvisning til direktivets bilag 1 om væsentlige sikkerheds- og sundhedskrav i forbindelse med konstruktion og fremstilling - direktiv 2000/14/EF om støjemission Produktet er udviklet og fremstillet i overensstemmelse med følgende normer: Dette produktet er i overensstemmelse med - direktiv 89/336/EØF om elektromagnetisk kompatibilitet - maskindirektiv 98/37/EØF med særskilte henvisninger til direktivets bilag 1 om vesentlige helse- og sikkerhetskrav i forbindelse med produksjon - lyddirektiv 2000/14/EF Produktet en utviklet og produsert i overensstemmelse med følgende normer: - Dieses Produkt ist in Übereinstimmung mit - Direktive 89/336/EEG zur elektromagnetischen Kompatibilität - Maschinendirektive 98/37/EEG mit besonderem Hinweis auf Anlage 1 der Direktive über wichtige Gesundheits- und Sicherheitsanforderungen im Zusammenhang mit der Herstellung - Schallschutzdirektive 2000/14/EG Das Erzeugnis ist in Übereinstimmung mit folgenden Normen entwickelt und gefertig worden: This product conforms to - Electromagnetic Compatibility Directive 89/336/EEC - Machinery Directive 98/37/EEC with special reference to appendix 1 of the directive regarding essential health and safety requirements in conjunction with manufacturing - Noise Emission Directive 2000/14/EC This product has been developed and manufactured in conformance with the following standards: Ce produit est conforme à - La Directive compatibilité électromagnétique 89/336/EEC - La Directive machines 98/37/EEC, avec une référence particulière à l'annexe 1 de la directive concernant les exigences essentielles en matière de santé et de sécurité dans le cadre de la fabrication - La Directive émissions de bruit 2000/14/EC Le produit en question a été mis au point et fabriqué conformément aux normes suivantes: Dit product voldoet aan - Richtlijn voor elektromagnetische compatibiliteit 89/336/EEC - Richtlijn voor machines 98/37/EEC met speciale verwijzing naar aanhangsel 1van de richtlijn voor essentiële gezondheids-en veiligheidsvereisten i.v.m. fabricage - Richtlijn voor geluidsproductie 2000/14/EC Het product is in overeenstemming met volgende normen ontwikkeld en vervaardigd: Questo prodotto è conforme alla - Direttiva sulla compatibilità elettromagnetica 89/336/EEC - Direttiva Macchine 98/37/EEC con particolare riferimento all'appendice 1 della direttiva riguardante i requisiti essenziali in materia di salute e sicurezza relativi alla fabbricazione - Direttiva sulle emissioni sonore 2000/14/EC Riferimento alle norme armonizzate: Utfärdat i Tranås Annettu Tranåsissa Udfærdiget i Tranås Utstedt i Tranås Ausgefertigt in Tranås, Schweden Issued in Tranås Fait à Tranås Gepubliceerd in Tranås Rilasciata a Tranås Emitido en Tranås Publicado em Tranås Wydano w Tranås Выдано в Tranås Vydáno v Tranåsu Kibocsátva Tranåsban Izdano v Tranås Este producto respeta las siguientes normas: - Directiva 89/336/CEE sobre compatibilidad electromagnética - Directiva 98/37/CEE sobre máquinas, especialmente su anexo 1 sobre los requisitos esenciales de seguridad y de salud relativos a la fabricación de las máquinas - Directiva 2000/14/CE relativa a las emisiones sonoras Referente a standards armonizados: Este produto está em conformidade com - Directiva sobre Compatibilidade Electromagnética 89/336/CEE - Directiva relativa às Máquinas 98/37/CEE com referência especial ao apêndice 1 da directiva referente aos requisitos essenciais de saúde e segurança em conjunto com os de fabrico. - Directiva sobre Emissão de Ruído 2000/14/CE Referencias à normas harmonizadas: Ten produkt odpowiada nastepujacym normom: - Kompatybilnośc elektromagnetyczna - dyrektywa 89/336/EEC - Maszyny - dyrektywa 98/37/EEC, a szczególnie dodatkiem 1 dyrektywy, dotyczacym podstawowych wymogów w zakresie zdrowia i bezpieczenstwa w zwiazku z produkcja - Emisja halasu - dyrektywa 2000/14/EC W odniesieniu do norm harmonizujących: Tento výrobek vyhovuje - Smernici o elektromagnetické kompatibilite 89/336/EEC - Smernici o strojních zarízeních 98/37/EEC se speciálním odkazem na prílohu 1 uvedené smernice týkající se duležitých požadavku na ochranu zdraví a bezpecnost v souvislosti s výrobou - Smernici o emisích hluku 2000/14/EC Použité harmonizované normy: Ez a termék megfelel - az elektromágneses kompatibilitásról szóló 89/336/EGK irányelvnek, - a gépekről szóló 98/37/EGK irányelvnek, különös tekintettel az irányelvnek a gyártással összefüggő, az alapvető egészségi és biztonsági követelményekre vonatkozó 1. függelékére, és - a zajkibocsátásról szóló 2000/14/EK irányelvnek. - a termék fejlesztése és gyártása a következő szabványokkal összhangban történt: Ta izdelek je v skladu z - Direktivo 89/336/EGS o elektromagnetni zdru_ljivosti - Direktivo 98/37/EGS o strojih, s posebnim sklicevanjem na njen Dodatek 1 v zvezi z osnovnimi zdravstvenimi in varnostnimi zahtevami, skupaj s proizvodnjo - Direktivo 2000/14/ES o emisijah hrupa Hivatkozás a harmonizált szabványokra: Mats Antonsson Certifieringsansvarig Sertifioinnista vastaava Certificeringsansvarlig Sertifiseringsansvarlig Für die Zertifizierung verantwortlich Certification Manager Directeur de Certification Certification Manager Direttore Certificazione Responsable de certificación Director de Certificação Kierownik ds. legalizacji Начальник службы сертификации Vedoucí pro certifikaci a tanúsításért felelős igazgató Poslovodja za izdajo certifikatov

16 NOTES

17 NOTES

18 NOTES

19 GGP Sweden AB Box 1006 SE TRANÅS
