1 TIETEELLISESTÄ MITTALAITTEESTA KOHTI KULUTTAJATUOTETTA - case EMG - Pekka Tolvanen Mega Elektroniikka Oy ECT Forum

2 Esityksen sisält ltö Mega Elektroniikka Oy:n esittely EMG:n (Elektromyografia) perusteet Teknologia ja käyttk yttösovellukset Esimerkkejä: Biomonitor ME6000 (tutkimuslaite) FemiScan (hoitokonsepti ja laite) Tulevaisuuden tuotevisiot (my (myös s kuluttajille)

yttösovellukset Esimerkkejä: Biomonitor ME6000 (tutkimuslaite)

3 Mega Elektroniikka Oy Mega 8krs Microteknia, MicroTower

4 Mega Elektroniikka Oy Perustettu 1985 Liikevaihto 2006 ~ 2 M M Henkilöst stö ~ 20 Vienti ~ 80 % (EU, Japani, SEA, USA) Omistuspohja Osakkuuksia Yksityishenkilöt ~3/4 Savon Teknia ~1/4 mm. ehit Oy (ohjelmistot)

5 Mega Elektroniikka Oy Toimintamalli: Yhteistyötä tutkimuslaitosten ja alan yritysten kanssa Oma tuotekehitys; osittain ulkoistettu Tuotanto sopimusvalmistajien kautta (Suomessa) Kotimaan markkinointi ja myynti itse Vienti itsenäisten isten jälleenmyyjien j kautta Omien tuotteiden lisäksi tuote-edustuksia edustuksia

sopimusvalmistajien kautta (Suomessa) Kotimaan markkinointi ja myynti itse

6 Elektromyografian (EMG) perusteet Lihas tuottaa sähks hköisen, mitattavan signaalin

7 Elektromyografian (EMG) perusteet Mittaus Tallennus (datalogger( datalogger/real-time) Analyysi (amplitud( amplitud/fft/ /FFT/nonlinear) Mittaustulos ja johtopää äätökset

8 Teknologia Anturointi Mittalaitteet PC-ohjelmisto! time or time difference in ms (milliseconds)! amplitude/amplitude difference in µv (microvolts) or in % (relative scale)! FFT-analysis:! Median Frequency (MF)! Mean Power Frequency (MPF)! Zero Crossing Rate (ZCR)! Averaged EMG (AVER EMG)! slope analysis: µv/s Measurement range +/ uv (EMG) Storage methods: Cont and manual (CF card), on-line USB/WLAN (PC) Weight: : 344 g 4-16 channels Raw / averaged / true-rms / integrated EMG Sampling: : 1000 Hz, 2000 Hz, Hz (4ch), 100 Hz, 250 Hz Display: graphics,, 240 x 160 pixels, backlight Microprocessor: : 32 bit (RISC) A/D conversion: : 14 bit Resolution and sensitivity: : 1uV Filtering: : Hz Power source: : 4 x 1,5 alkaline batteries (AA, LR6) Videosynkronointi Liitänt ntämahdollisuudet

slope analysis: µv/s Measurement range +/- 8192 uv (EMG) Storage methods: Cont and manual (CF card), on-line USB/WLAN (PC) Weight: : 344 g 4-16 channels Raw / averaged / true-rms / integrated EMG

9 Käyttösovellukset Tutkimus (perus- ja soveltava) Terveydenhuolto Kuntoutus Gynekologia Urheilufysiologia Työntutkimus ja ergonomia Koulutus/opetus

10 Tutkimus

11 Terveydenhuolto Selän n ja raajojen tutkimus ja hoito

12 Kuntoutus

13 Työterveyshuolto, työergonomia

14 Urheilufysiologia University of Jyväskylä, Finland

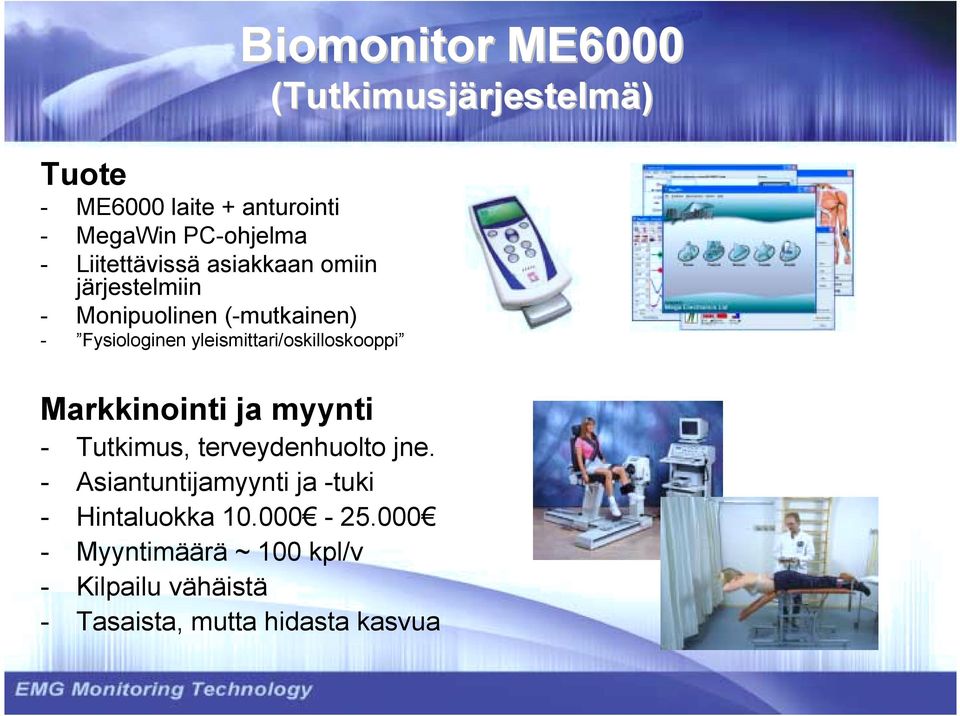

15 Tuote - ME6000 laite + anturointi - MegaWin PC-ohjelma - Liitettävissä asiakkaan omiin järjestelmiin - Monipuolinen (-mutkainen) - Fysiologinen yleismittari/oskilloskooppi Biomonitor ME6000 Markkinointi ja myynti - Tutkimus, terveydenhuolto jne. - Asiantuntijamyynti ja -tuki - Hintaluokka Myyntimäärä ~ 100 kpl/v - Kilpailu vähäistä - Tasaista, mutta hidasta kasvua (Tutkimusjärjestelm rjestelmä)

myynti - Tutkimus, terveydenhuolto jne. - Asiantuntijamyynti ja -tuki - Hintaluokka 10.000-25.

16 FemiScan hoitokonsepti (Klinikka / kotihoitolaite) Tuote - FemiScan PC-ohjelma klinikalle - FemiScan HomeTrainer kotihoitolaite potilaalle (useita/klinikka) - Potilas lainaa/vuokraa HomeTrainerlaitteen 2-3kk ajaksi kotiin - Helppokäyttöinen - Käytettävyydeltään kuluttajatuote; hinnaltaan??? Markkinointi ja myynti - Sairaalat, fysioterapia-asemat jne. - Ammattikäyttäjämyynti ja tuki - Hintaluokka << 1000 /HomeTrainer - Myyntimäärä ~ 1000 kpl/v - Kilpailua kohtalaisesti, lisääntyy - Tasaista kasvua; paljon potentiaalia

Käytettävyydeltään kuluttajatuote; hinnaltaan??? Markkinointi ja myynti - Sairaalat, fysioterapia-asemat jne.

17 FemiScan hoitokonsepti Tarkka lantionpohjan lihasten kunnon kartoitus Biopalauteharjoittelu Objektiivinen ja subjektiivinen kartoitus Henkilökohtaiset harjoitteluohjelmat Anatominen muotoilu Ääniohjattu interaktiivinen harjoittelu Verbaalinen palaute Hoidon tehokas seuranta ja raportointi Erinomaiset hoitotulokset

harjoitteluohjelmat Anatominen muotoilu Ääniohjattu interaktiivinen harjoittelu

18 Tulevaisuus Perinteinen mittausjärjestely ( laboratoriotutkimus ) Vaihtoehtoinen mittaustapa ( arkipäivän n tilanteet ) 65 Uudet teknologiat

19 Anturivaatteet Vaatteisiin integroidut johtavat tekstiilit ja muu anturointi

20 WBA (Wireless( BioAmplifier) - Kevyt, akkukäytt yttöinen moduuli - Laaja anturivalikoima (EMG, EKG ) - Bluetooth datansiirto - Max. 32 voidaan verkottaa yhteen

21 WBA (Wireless( BioAmplifier)

22 Mobile health gateway Mittalaite kotihoidossa Mobiili ohjelmisto Terveyspalveluiden tuottaja (esim. sairaala) Kännykkä / PDA Infrapuna Verensokeri- GPRS/EDGE mittari. Datansiirto ja palaute Bluetooth XML/SOAP Incontinence WLAN Mittalaite X TCP/IP

23 Kiitokset mielenkiinnosta!
