1 DK FI Monteringsvejledning 2 Asennusohjeet 32 Installation instruction C 500

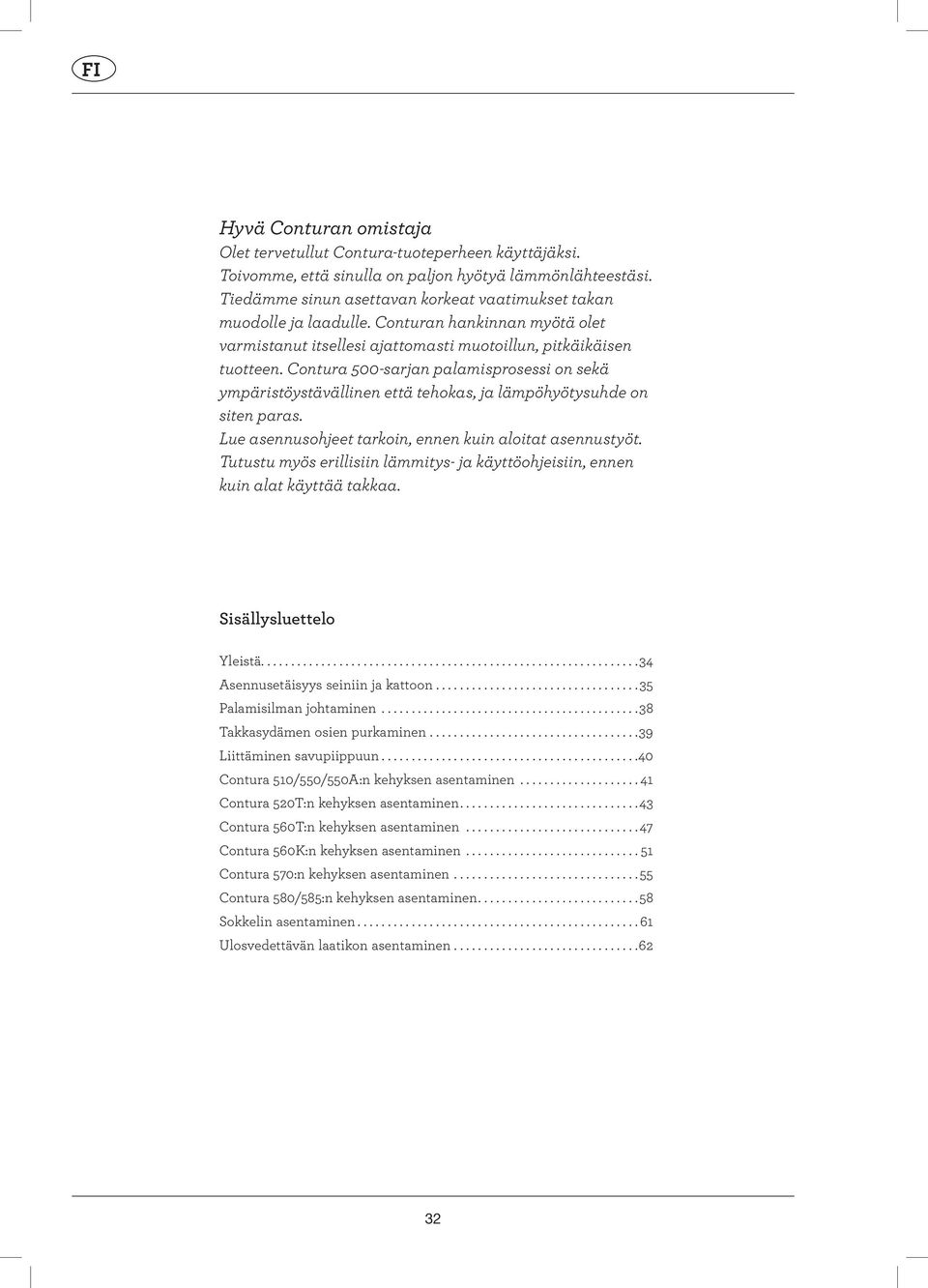

2 Hyvä Conturan omistaja Olet tervetullut Contura-tuoteperheen käyttäjäks i. Toivomme, että sinulla on paljon hyötyä lämmönlähteestäs i. Tiedämme sinun asettavan korkea t vaatimukset takan muodolle ja laadulle. Conturan hankinna n myötä olet varmistanut itsellesi ajattomasti muotoillun, pitkäikäisen tuotteen. Contura 500-sarjan palamisprosessi on sekä ympäristöystävällinen että tehokas, ja lämpöhyötysuhde on siten paras. Lue asennusohjeet tarkoin, ennen kuin aloitat asennustyö t. Tutustu myös erillisiin lämmitys- ja käyttöohjeisii n, ennen kuin alat käyttää takkaa. Sisällysluettelo Yleistä Asennusetäisyys seiniin ja kattoon Palamisilman johtaminen Takkasydämen osien purkaminen Liittäminen savupiippuun Contura 5/550/550A:n kehyksen asentaminen Contura 520T:n kehyksen asentaminen Contura 560T:n kehyksen asentaminen Contura 560K:n kehyksen asentaminen Contura 570:n kehyksen asentaminen Contura 580/585:n kehyksen asentaminen Sokkelin asentaminen Ulosvedettävän laatikon asentaminen

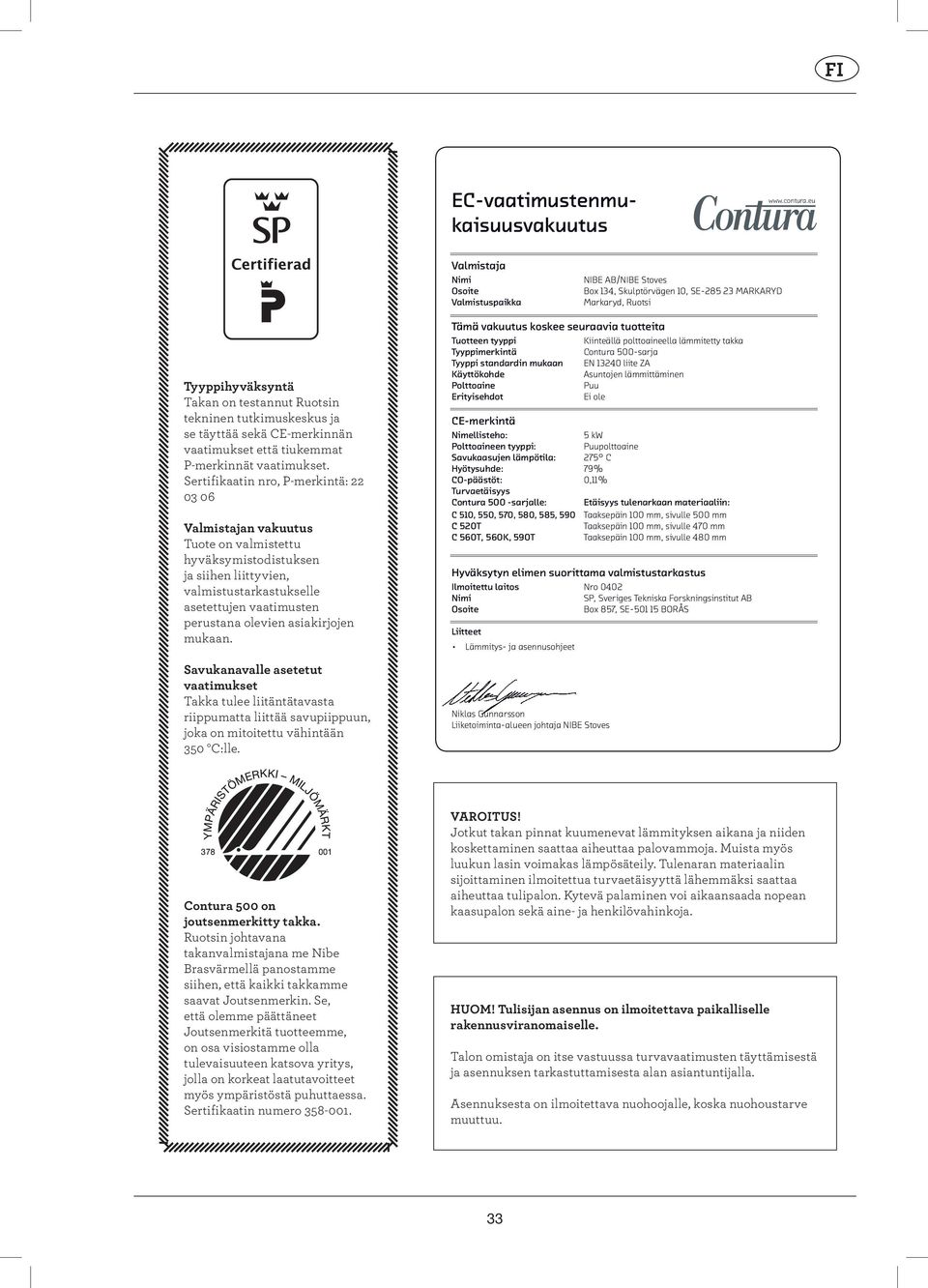

3 EC-vaatimustenmukaisuusvakuutus Valmistaja Nimi Osoite Valmistuspaikka NIBE AB/NIBE Stoves Box 134, Skulptörvägen, SE MARKARYD Markaryd, Ruotsi Tyyppihyväksyntä Takan on testannut Ruotsin tekninen tutkimuskeskus ja se täyttää sekä CE-merkinnän vaatimukset että tiukemmat P-merkinnät vaatimukset. Sertifikaatin nro, P-merkintä: Valmistajan vakuutus Tuote on valmistettu hyväksymistodistuksen ja siihen liittyvien, valmistustarkastukselle asetettujen vaatimusten perustana olevien asiakirjojen mukaan. Savukanavalle asetetut vaatimukset Takka tulee liitäntätavasta riippumatta liittää savupiippuun, joka on mitoitettu vähintään 350 C:lle. Tämä vakuutus koskee seuraavia tuotteita Tuotteen tyyppi Kiinteällä polttoaineella lämmitetty takka Tyyppimerkintä Contura 500-sarja Tyyppi standardin mukaan EN liite ZA Käyttökohde Asuntojen lämmittäminen Polttoaine Puu Erityisehdot Ei ole CE-merkintä Nimellisteho: 5 kw Polttoaineen tyyppi: Puupolttoaine Savukaasujen lämpötila: 275 C Hyötysuhde: 79% CO-päästöt: 0,11% Turvaetäisyys Contura 500 -sarjalle: Etäisyys tulenarkaan materiaaliin: C 5, 550, 570, 580, 585, 590 Taaksepäin 0 mm, sivulle 500 mm C 520T Taaksepäin 0 mm, sivulle 470 mm C 560T, 560K, 590T Taaksepäin 0 mm, sivulle 480 mm Hyväksytyn elimen suorittama valmistustarkastus Ilmoitettu laitos Nro 0402 Nimi SP, Sveriges Tekniska Forskningsinstitut AB Osoite Box 857, SE BORÅS Liitteet Lämmitys- ja asennusohjeet Niklas Gunnarsson Liiketoiminta-alueen johtaja NIBE Stoves YMPÄRISTÖMERKKI MILJÖMÄRKT Contura 500 on joutsenmerkitty takka. Ruotsin johtavana takanvalmistajana me Nibe Brasvärmellä panostamme siihen, että kaikki takkamme saavat Joutsenmerkin. Se, että olemme päättäneet Joutsenmerkitä tuotteemme, on osa visiostamme olla tulevaisuuteen katsova yritys, jolla on korkeat laatutavoitteet myös ympäristöstä puhuttaessa. Sertifikaatin numero VAROITUS! Jotkut takan pinnat kuumenevat lämmityksen aikana ja niiden koskettaminen saattaa aiheuttaa palovammoja. Muista myös luukun lasin voimakas lämpösäteily. Tulenaran materiaalin sijoittaminen ilmoitettua turvaetäisyyttä lähemmäksi saattaa aiheuttaa tulipalon. Kytevä palaminen voi aikaansaada nopean kaasupalon sekä aine- ja henkilövahinkoja. HUOM! Tulisijan asennus on ilmoitettava paikalliselle rakennusviranomaiselle. Talon omistaja on itse vastuussa turvavaatimusten täyttämisestä ja asennuksen tarkastuttamisesta alan asiantuntijalla. Asennuksesta on ilmoitettava nuohoojalle, koska nuohoustarve muuttuu. 33

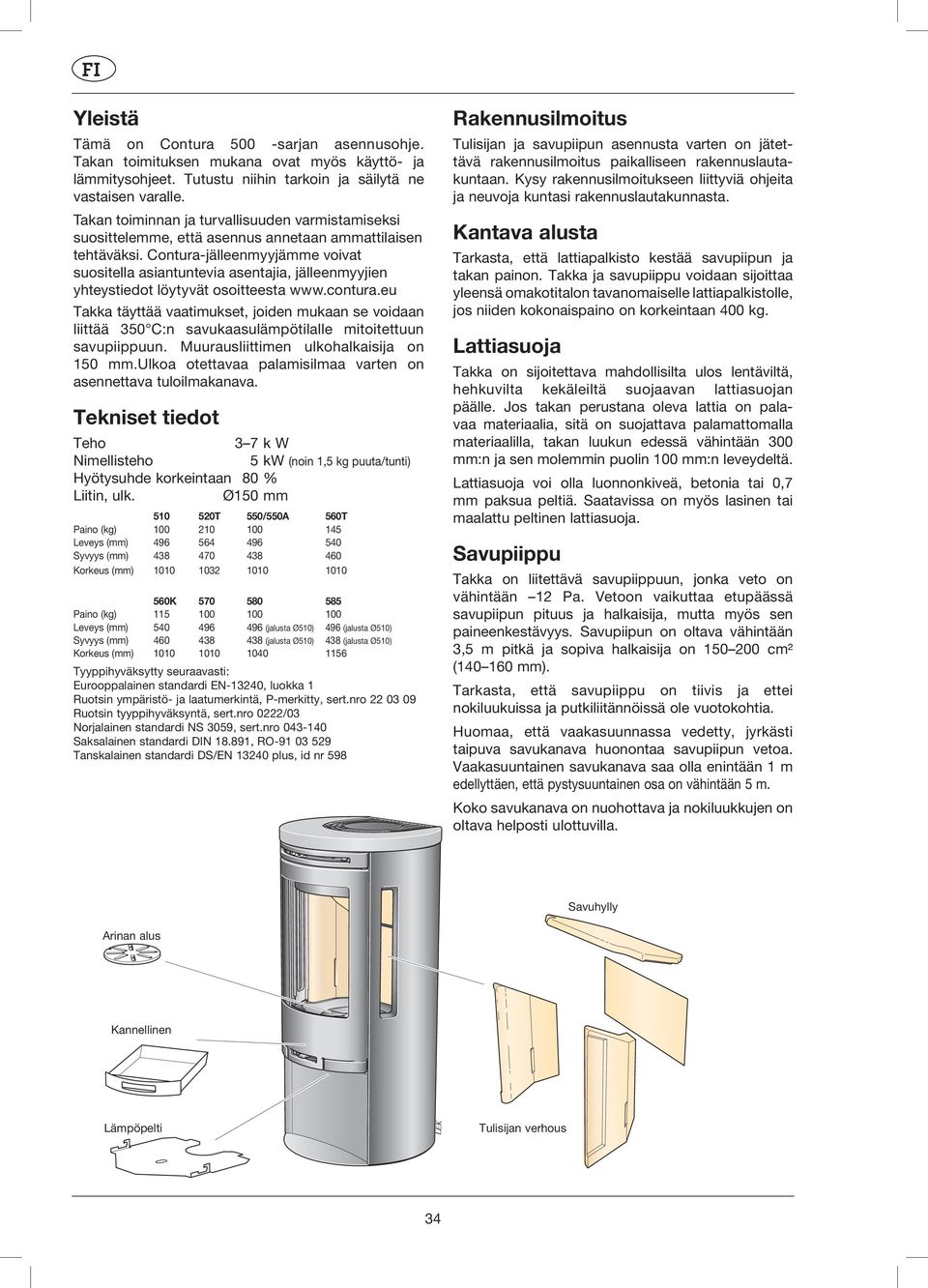

4 Yleistä Tämä on Contura 500 -sarjan asennusohje. Takan toimitukse n mukana ovat myös käyttö- ja lämmitysohjee t. Tutustu niihin tarkoin ja säilytä ne vastaisen varalle. Takan toiminnan ja turvallisuuden varmistamiseksi suosittelemme, että asennus annetaan ammattilaisen tehtäväksi. Contura-jälleenmyyjämme voivat suositella asiantuntevia asentajia, jälleenmyyjien yhteystiedot löytyvät osoitteesta Takka täyttää vaatimukset, joiden mukaan se voidaa n liittää 350 C:n savukaasulämpötilalle mitoitettuun savupiippuu n. Muurausliittimen ulkohalkaisija on 150 mm.ulkoa otettavaa palamisilmaa varten on asennettava tuloilmakanava. Tekniset tiedot Teho 3 7 k W Nimellisteho 5 kw (noin 1,5 kg puuta/tunti) Hyötysuhde korkeintaan 80 % Liitin, ulk. Ø150 mm 5 520T 550/550A 560T Paino (kg) Leveys (mm) Syvyys (mm) Korkeus (mm) K Paino (kg) Leveys (mm) (jalusta Ø5) 496 (jalusta Ø5) Syvyys (mm) (jalusta Ø5) 438 (jalusta Ø5) Korkeus (mm) Tyyppihyväksytty seuraavasti: Eurooppalainen standardi EN-13240, luokka 1 Ruotsin ympäristö- ja laatumerkintä, P-merkitty, sert.nro Ruotsin tyyppihyväksyntä, sert.nro 0222/03 Norjalainen standardi NS 3059, sert.nro Saksalainen standardi DIN , RO Tanskalainen standardi DS/EN plus, id nr 598 Rakennusilmoitus Tulisijan ja savupiipun asennusta varten on jätettävä rakennusilmoitus paikalliseen rakennuslautakuntaan. Kysy rakennusilmoitukseen liittyviä ohjeita ja neuvoja kuntasi rakennuslautakunnasta. Kantava alusta Tarkasta, että lattiapalkisto kestää savupiipun ja takan painon. Takka ja savupiippu voidaan sijoittaa yleensä omakotitalon tavanomaiselle lattiapalkistoll e, jos niiden kokonaispaino on korkeintaan 400 kg. Lattiasuoja Takka on sijoitettava mahdollisilta ulos lentävilt ä, hehkuvilt a kekäleiltä suojaavan lattiasuojan pääll e. Jos takan perustana oleva lattia on palavaa materiaali a, sitä on suojattava palamattomalla materiaalill a, takan luukun edessä vähintään 300 mm:n ja sen molemmi n puolin 0 mm:n leveydeltä. Lattiasuoja voi olla luonnonkiveä, betonia tai 0,7 mm paksua peltiä. Saatavissa on myös lasinen tai maalatt u peltinen lattiasuoja. Savupiippu Takka on liitettävä savupiippuun, jonka veto on vähintää n 12 Pa. Vetoon vaikuttaa etupäässä savupiipu n pituus ja halkaisija, mutta myös sen paineenkestävyys. Savupiipun on oltava vähintään 3,5 m pitkä ja sopiva halkaisija on cm² ( mm). Tarkasta, että savupiippu on tiivis ja ettei nokiluukuiss a ja putkiliitännöissä ole vuotokohtia. Huomaa, että vaakasuunnassa vedetty, jyrkästi taipuva savukanava huonontaa savupiipun vetoa. Vaakasuuntainen savukanava saa olla enintään 1 m edellyttäen, että pystysuuntainen osa on vähintään 5 m. Koko savukanava on nuohottava ja nokiluukkujen on oltava helposti ulottuvilla. Savuhylly Rökhylla Rostertallrik Arinan alus Kannellinen Asklåda Lämpöpelti Strålningsplåt Tulisijan Eldstadsbeklädnad verhous 34

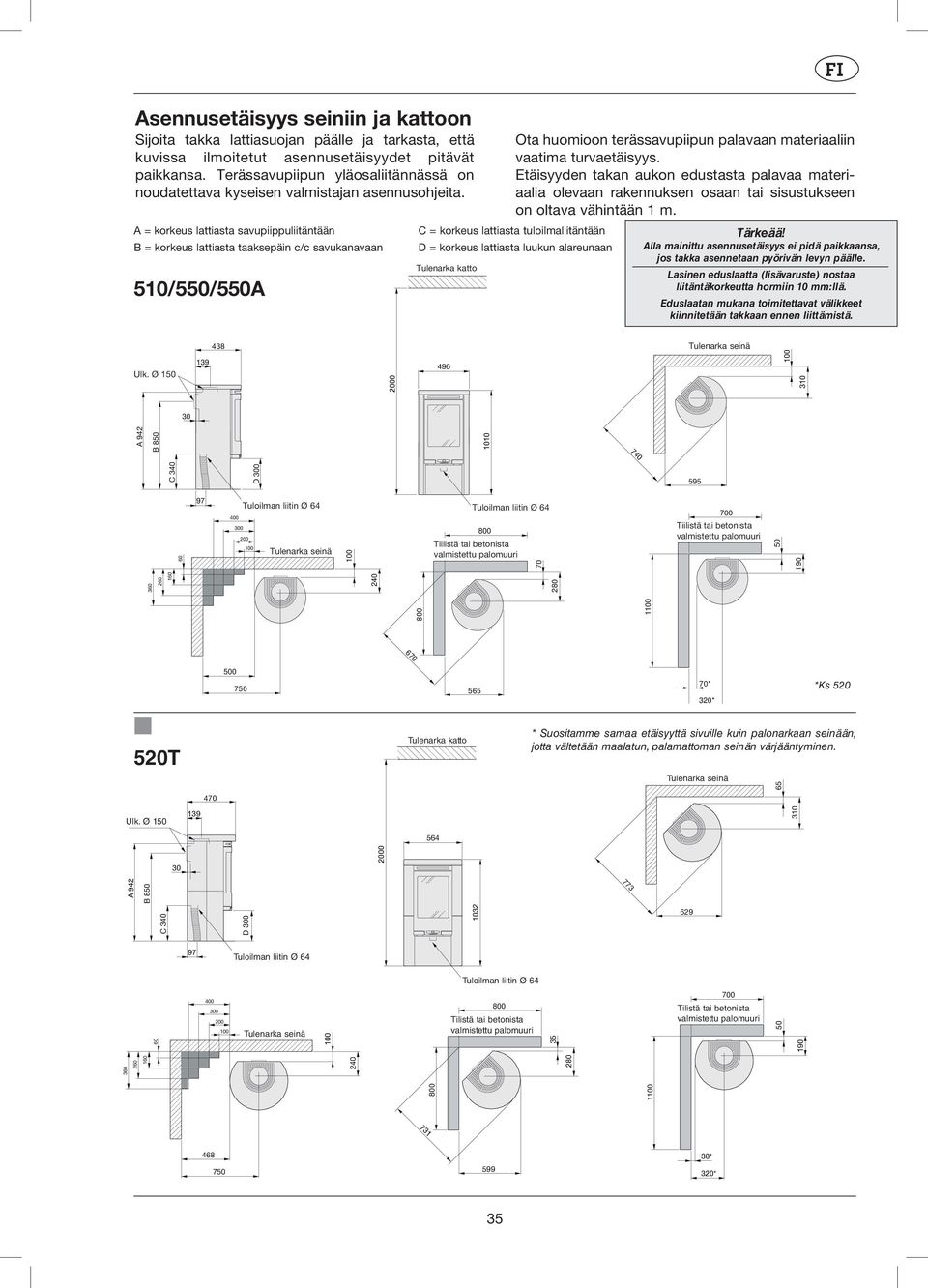

5 Asennusetäisyys seiniin ja kattoon Sijoita takka lattiasuojan päälle ja tarkasta, että kuviss a ilmoitetut asennusetäisyydet pitävät paikkans a. Terässavupiipun yläosaliitännässä on noudatettav a kyseisen valmistajan asennusohjeita. A = korkeus lattiasta savupiippuliitäntään B = korkeus lattiasta taaksepäin c/c savukanavaan 5/550/550A FI Ota huomioon terässavupiipun palavaan materiaaliin vaatima turvaetäisyys. Etäisyyden takan aukon edustasta palavaa materiaalia olevaan rakennuksen osaan tai sisustukseen on oltava vähintään 1 m. C = korkeus lattiasta tuloilmaliitäntään D = korkeus lattiasta luukun alareunaan Tulenarka Brännbart katto tak Alla mainittu asennusetäisyys ei pidä paikkaansa, jos takka asennetaan pyörivän levyn päälle. Lasinen eduslaatta (lisävaruste) nostaa liitäntäkorkeutta hormiin mm:llä. Eduslaatan mukana toimitettavat välikkeet kiinnitetään takkaan ennen liittämistä. Ulk. Utv. Ø Ø Tulenarka Brännbar seinä vägg 0 Tulenarka Brännbart katto tak Tulenarka Brännbar seinä vägg Ulk. Utv. Ø Ø C Tulenarka Brännbar seinä vägg D A 942 B Tuloilman Tilluftsstos liitin Ø67 Ø 64 Tuloilman Tilluftsstos liitin Ø67 Ø Tilistä tai betonista valmistettu Brandmur palomuuri 700 Tilistä tai betonista valmistettu Brandmur palomuuri C Tiilistä tai betonista valmistettu Brandmur palomuuri A 942 B 850 D Tuloilman Tilluftsstos liitin Ø67 Ø 64 Tuloilman liitin Ø 64 Tilluftsstos Ø Tiilistä 0 Feuerfeste Fire-retardant Mur Brannmur Brandmuur tai pare-feu betonista Wand av wall van en tegl aus of Tulenarka Brännbar seinä vägg valmistettu Ziegel brick birque eller Brandsikker steen Parete Palomuuri Brandmur or oder betong ou concrete palomuuri of ignifuga en beton Beton béton væg * 320* *Ks T * Suositamme samaa etäisyyttä sivuille kuin palonarkaan seinään, jotta vältetään maalatun, palamattoman seinän värjääntyminen * 320* 35

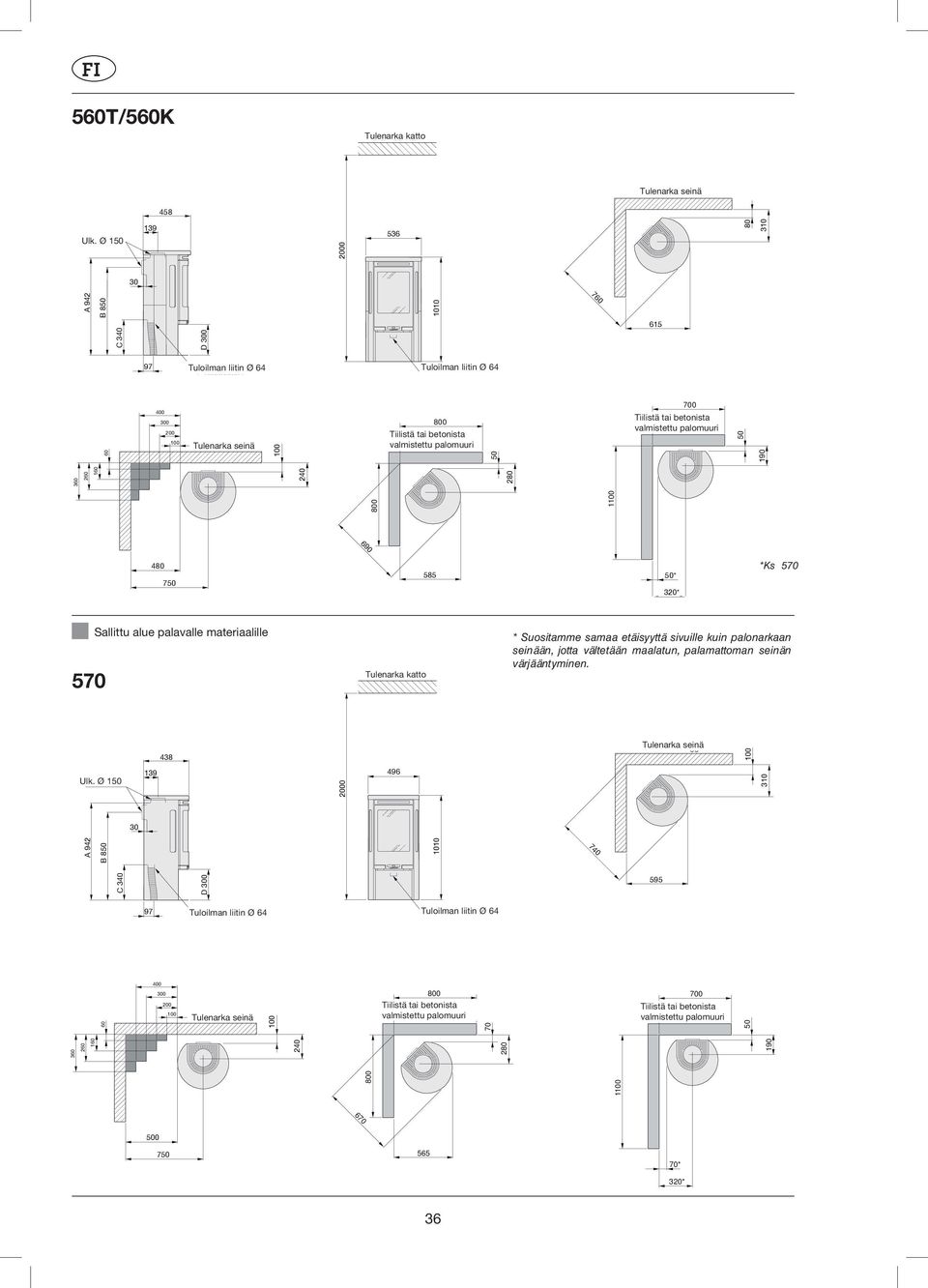

6 FI 560T/560K Tulenarka Brännbart katto tak Tulenarka Brännbar seinä vägg 458 Ulk. Utv. Ø Ø Tulenarka Brännbar seinä vägg 570 Tulenarka Brännbart katto tak * Suositamme samaa etäisyyttä sivuille kuin palonarkaan seinään, jotta vältetään maalatun, palamattoman seinän värjääntyminen. 438 Tulenarka Brännbar vägg seinä 0 Ulk. Utv. Ø Ø Tulenarka Brännbar seinä vägg A 942 B C 340 D Tuloilman liitin Ø 64 Tuloilman liitin Ø 64 Tilluftsstos Ø67 Tilluftsstos Ø Tiilistä tai betonista valmistettu Brandmur palomuuri Tiilistä tai betonista valmistettu Brandmur palomuuri Tuloilman liitin Ø 64 Tilluftsstos Ø Tiilistä tai betonista valmistettu Brandmur palomuuri 10 C 340 D 300 A 942 B Tuloilman liitin Ø 64 Tilluftsstos Ø Tiilistä tai betonista valmistettu Brandmur palomuuri * 320* *Ks 570 Sallittu alue palavalle materiaalille * 320* 36

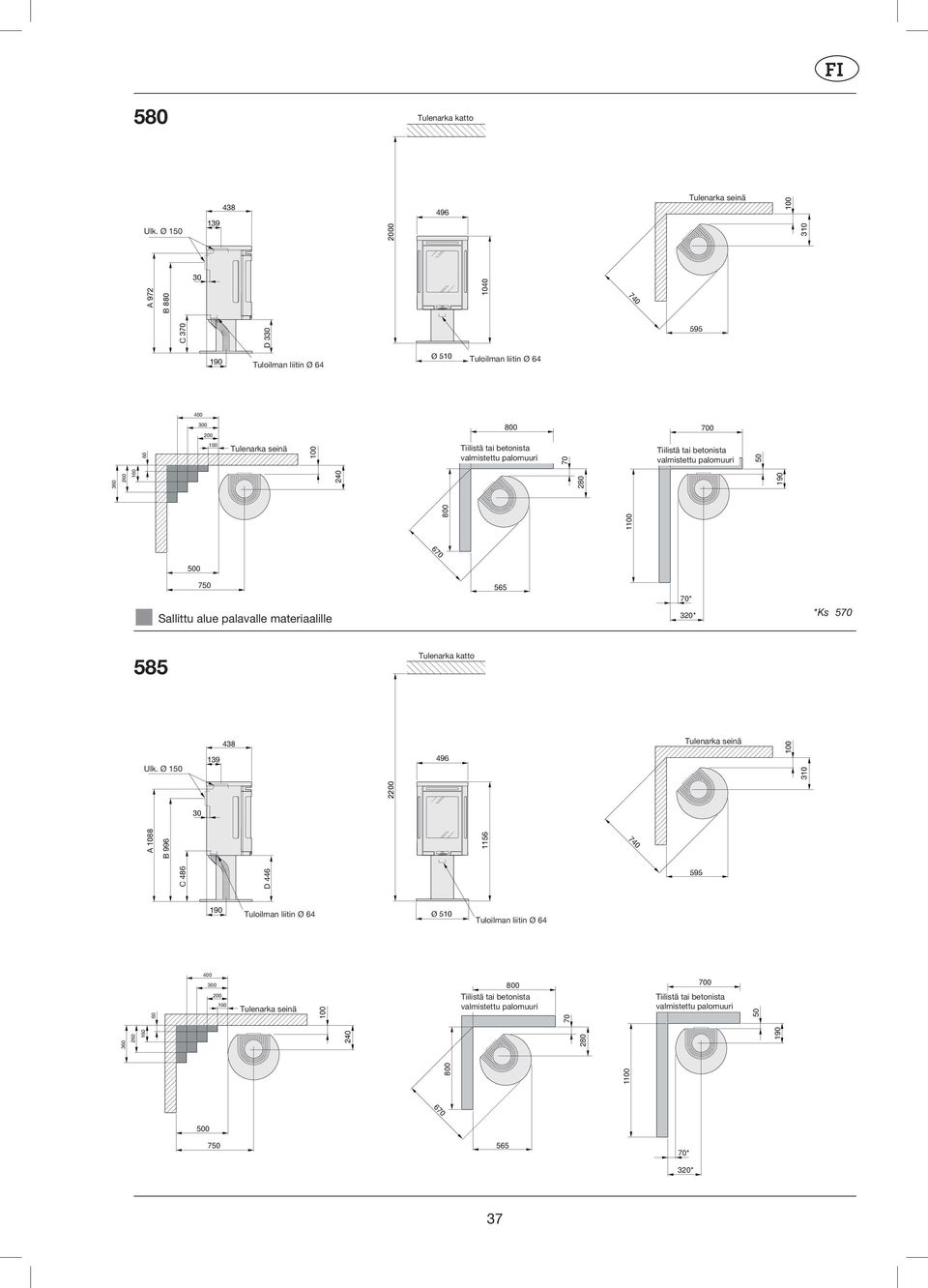

7 FI 580 Tulenarka Brännbart katto tak Ulk. Utv. Ø Ø Brännbar Tulenarka vägg seinä 0 3 A 972 B C 370 D Tuloilman Tilluftsstos liitin Ø67 Ø 64 Ø 5 Tuloilman Tilluftsstos liitin Ø67 Ø Tulenarka Brännbar seinä vägg 0 Tiilistä tai betonista Brandmur valmistettu palomuuri 70 Tiilistä tai Brandmur betonista valmistettu palomuuri Sallittu alue palavalle materiaalille * 320* *Ks Tulenarka Brännbart katto tak Ulk. Utv. Ø Ø Tulenarka Brännbar vägg seinä Tulenarka Brännbar seinä vägg Ø 5 Tuloilman Tilluftsstos liitin Ø67 Ø Tiilistä tai betonista valmistettu Brandmur palomuuri Tiilistä tai betonista valmistettu Brandmur palomuuri C 486 D 446 A 88 B Tuloilman Tilluftsstos liitin Ø67 Ø * 320* 37

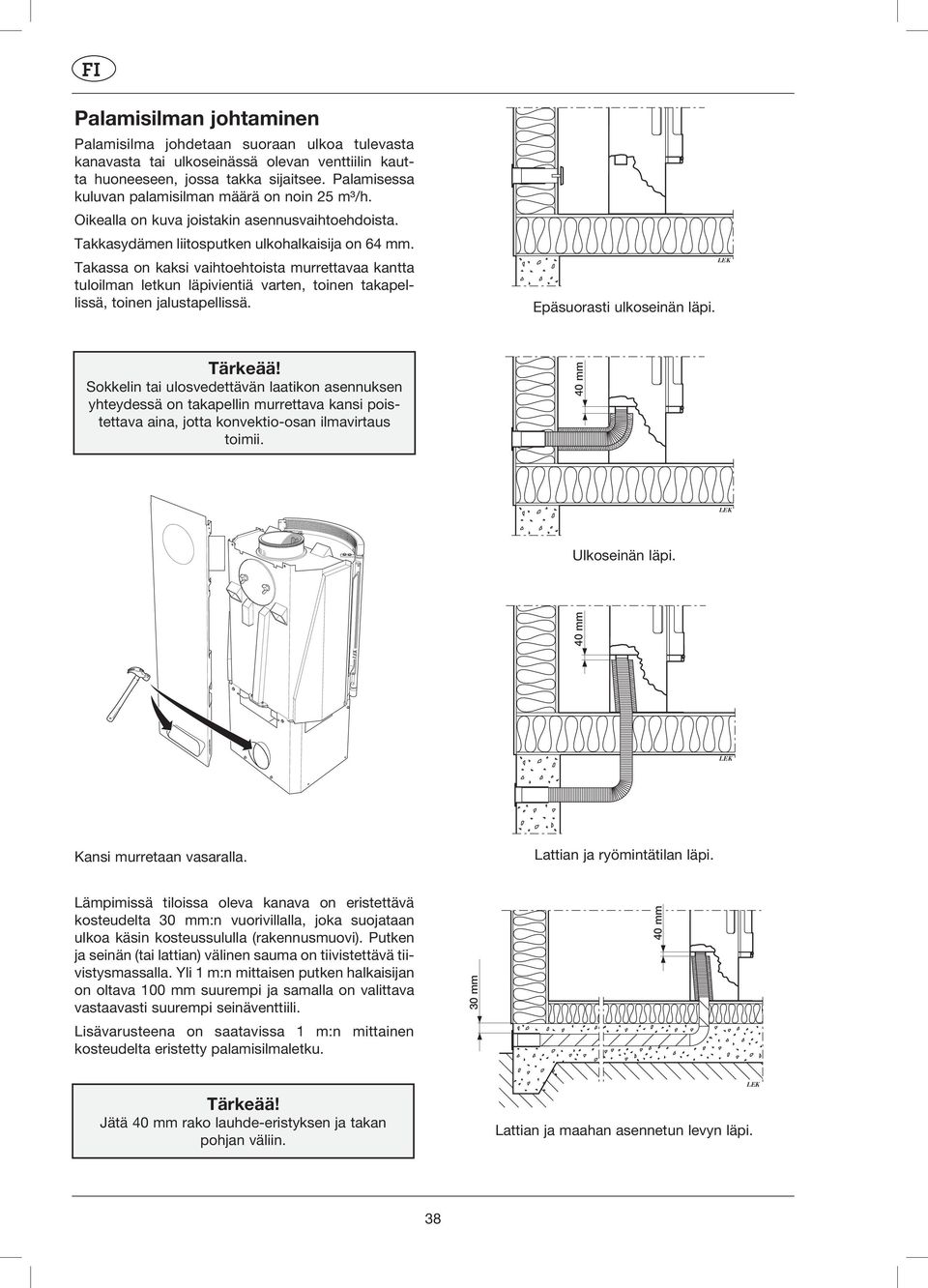

8 Palamisilman johtaminen Palamisilma johdetaan suoraan ulkoa tulevasta kanavasta tai ulkoseinässä olevan venttiilin kautta huoneeseen, jossa takka sijaitsee. Palamisessa kuluvan palamisilman määrä on noin 25 m³/h. Oikealla on kuva joistakin asennusvaihtoehdoista. Takkasydämen liitosputken ulkohalkaisija on 64 mm. Takassa on kaksi vaihtoehtoista murrettavaa kantta tuloilman letkun läpivientiä varten, toinen takapellissä, toinen jalustapellissä. Epäsuorasti ulkoseinän läpi. Sokkelin tai ulosvedettävän laatikon asennuksen yhteydessä on takapellin murrettava kansi poistettava aina, jotta konvektio-osan ilmavirtaus toimii. 40 mm Ulkoseinän läpi. 40 mm Kansi murretaan vasaralla. Lattian ja ryömintätilan läpi. Lämpimissä tiloissa oleva kanava on eristettävä kosteudelta 30 mm:n vuorivillalla, joka suojataan ulkoa käsin kosteussululla (rakennusmuovi). Putken ja seinän (tai lattian) välinen sauma on tiivistettävä tiivistysmassalla. Yli 1 m:n mittaisen putken halkaisijan on oltava 0 mm suurempi ja samalla on valittava vastaavasti suurempi seinäventtiili. Lisävarusteena on saatavissa 1 m:n mittainen kosteudelta eristetty palamisilmaletku. 30 mm 40 mm Jätä 40 mm rako lauhde-eristyksen ja takan pohjan väliin. Lattian ja maahan asennetun levyn läpi. 38

9 Takkasydämen osien purkaminen Anna takkasydämen olla kiinniruuvattuna kuormaalustall a. Siirrä muut toimitetut osat syrjään. Pura takka sydämen irralliset osat, ts. arinan alus, tulisijan verhousmateriaali ja takkasydämen alla oleva lämpöpelti. Irrota takkasydän sen jälkeen kuorma-alustast a. Takkasydän saattaa kaatua eteenpäin, kun siihe n ei ole asennettu jalustapeltiä. Irrota se sen vuoksi kuorma-alustasta vasta purettuasi kaikki irralliset osat. Nosta arinan alustaa sen oikeasta reunasta, jolloin se irtoaa säätötapista. Kohota savuhyllyä ja irrota sivukappale. Nosta savuhylly paikaltaan ja irrota sitten loput osat. 1 2 Paina takkasydämen alla olevaa lämpöpeltiä ylöspäin ja siirrä sitä taaksepäin. Taivuta etureunaa alaspäin ja vedä pelti ulos. Älä aseta osia paikalleen, ennen kuin olet asentanut kehyksen osat ja sijoittanut takan paikalleen. Asenna osat vastakkaisessa järjestyksessä. 39

10 Liittäminen savupiippuun Katso savupiipun asennusohjeet. Alla on kuvaus savupiipun liittämisestä takkaan. Takkasydämessä on toimitettaessa valmius yläosaliitäntää varten. Jos savupiippu halutaan liittää takan selkäpuolelle, on liitosputken ja kannen paikkaa vaihdettava. Liitäntä taaksepäin, muurattuun savupiippuun Merkitse seinään savukanavaa varten tehtävän aukon keskiö. Tarkasta, että liitäntäkohta on muurissa samall a korkeudella kuin takan liitäntäputki. Tee halkaisijaltaan noin 180 mm:n reikä ja muuraa sen jälkeen muurausliitin kiinni tulenkestävällä muurauslaastilla (ei kuulu toimitukseen). Anna muurauslaastin kuivua, ennen kuin liität takan savupiippuun. Taaksepäin liitännän yhteydessä on lämpöpellin murrettava kansi leikattava pois lankapihdeillä ja takapellin murrettava kansi napautettava irti vasarall a. Takapelti on asennettava takkaan ennen takan taaksepäin liitäntää, katso Kehyksen asentamine n. Yhdistä liitäntäputki muurausliittimeen. Tarkasta, että tiiviste pysyy paikallaan. Tilkitse muurausliittime n ja liitäntäputken väli eristyskuidull a. Jos lisätiivistys on tarpeen, voit käyttää kattilakittiä. Yläosaliitäntä Yhdistä alkuosan putki liittimeen. Tarkasta, että liittime n tiiviste on paikallaan. Jos lisätiivistys on tarpee n, voit käyttää kattilakittiä. Yläosaliitännässä on tärkeää asentaa lämminilmasäleikk ö ennen savupiippua. 40

11 No. 7 CHROME VANADIUM No. 7 CHROME VANADIUM Contura 5/550/550A:n kehyksen asentaminen FI 5/550/550A x 3 Aseta takkasydän selälleen kuorma-alustalle. Kiinnitä jalustapelti neljällä kuusioruuvilla. Ruuvaa se jalustakehyksen sisäpuolelta jalustapellin kiinnityskorvakkeisiin. Kiristä ruuvit vasta kun takkasydän on kohotettu pystyasentoon ja asetettu tasaiselle alustalle. Kierrä jalustakehyksen kahta takimmaista ruuvia auki kolme kierrosta ja kiinnitä takapelti. Kiinnitä takapelti yläreunasta kahdella kuusioruuvilla, ruuvaa niitä vain 2 3 kierrosta. 550-mallia asennettaessa on lasit puhdistettava kunnolla, ennen kuin asennetaan sivupellit! Kiristä takapellin kaksi alimmaista ruuvia. Sivupeltien asennus on helpompaa, jos taka pellin kaksi ylintä ruuvia kiristetään vasta sivupeltien asennuksen jälkeen. Pidä sivupeltiä n. 20 mm jalustapellin yläpuolella ja käännä sivupellin etureuna jalustakehyksen reunan ympäri. Kiinnitä sivupelti takapeltiin. Paina sivupellin päätyä ja ohjaa se jalustapellin akselitapin yli. 41

12 5/550/550A 1 2 VANADIUM No. 7 CHROME 1. Ruuvaa sivupelti etuosan yläreunasta kiinni kuusioruuvilla. 2. Kiristä takapellin muut ruuvit. Takan yläosan asentaminen Aseta vuolukiviyläosa (tai lamelli-, valurautayläosa) paikalleen. Muista käsitellä sitä varoen. Aseta lämminilmasäleikkö ja kansi vuolukiviyläosaan. Merkkikilvet Valtuutetun nuohoojan on tarkastettava asennu s ennen takan käyttöönottoa. Lue Contura 500 -sarjan lämmitys- ja käyttöohjeet ennen ensimmäistä lämmityskertaa. Sijoita valmistusnumeron ja asennusetäisyydet sisältävä t merkkikilvet lämpöpeltiin kuvan mukaisest i. Asenna lopuksi lämpöpelti, tulisijan verhous ja arinan alus. 42

13 CHROME No. 7 CHROME VANADIUM No. 7 CHROME VANADIUM Vaipan asennus, Contura 520T FI 520T x 3 Aseta sisäosa kuormalavalle etupuoli ylöspäin. Kiinnitä jalustalevy neljällä kuusiokoloruuvilla. Ruuvit asennetaa n jalustan sisäpuolelta jalustapellin kiinnityskorvakkeisii n. Kiristä ruuvit vasta sitten, kun sisäosa on nostettu pystyy n ja asetettu tasaiselle alustalle. Avaa jalustan kahta takaruuvia kolme kierrosta ja laita taustapelti paikalleen. Kiinnitä taustapelti kahdella kuusioruuvilla yläreunast a; kierrä ruuveja kiinni vain 2 3 kierrosta. Kiinnitä taustapellin kaksi alinta ruuvia. Irrota kaksi etumaista yläruuvia etuosasta. Aseta yläkehys sisäosan päälle ja ripusta se taustapellin yläruuveihin. Tiukkaa ruuvit vasta sitten, kun vuolukivisivut ovat paikoillaan. 43

14 520T Vuolukivien asennus Aseta sisäosa eduslaatalle ja tarkista asennusetäisyydet. Liitäntä hormiin sisäosan selkäpuolelta tehdään ennen vuolukiviverhouksen asennusta. Yläliitännän tapauksessa vuolukiviverhous sen sijaan asennetaan ensin. Muista asentaa lämminilmaritilä ennen yläliitäntää. Nosta vuolukivikansi ja vuolukivisivut pakkauksesta. Muista käsitellä vuolukiviä varovasti; erityisesti terävät reuna t ovat arkoja lohkeamaan. Aseta sivut solumuovilevyn päälle tasaiselle alustalle. Kierrä betoniruuvi jokaiseen vuolukivisivu n toiseen päähän alla olevan kuvan mukaisesti. Kiristä ruuvit ja löysää niitä sitten niin, että kannan ja vuolukiven väliin jää 5 mm. 5 mm 44

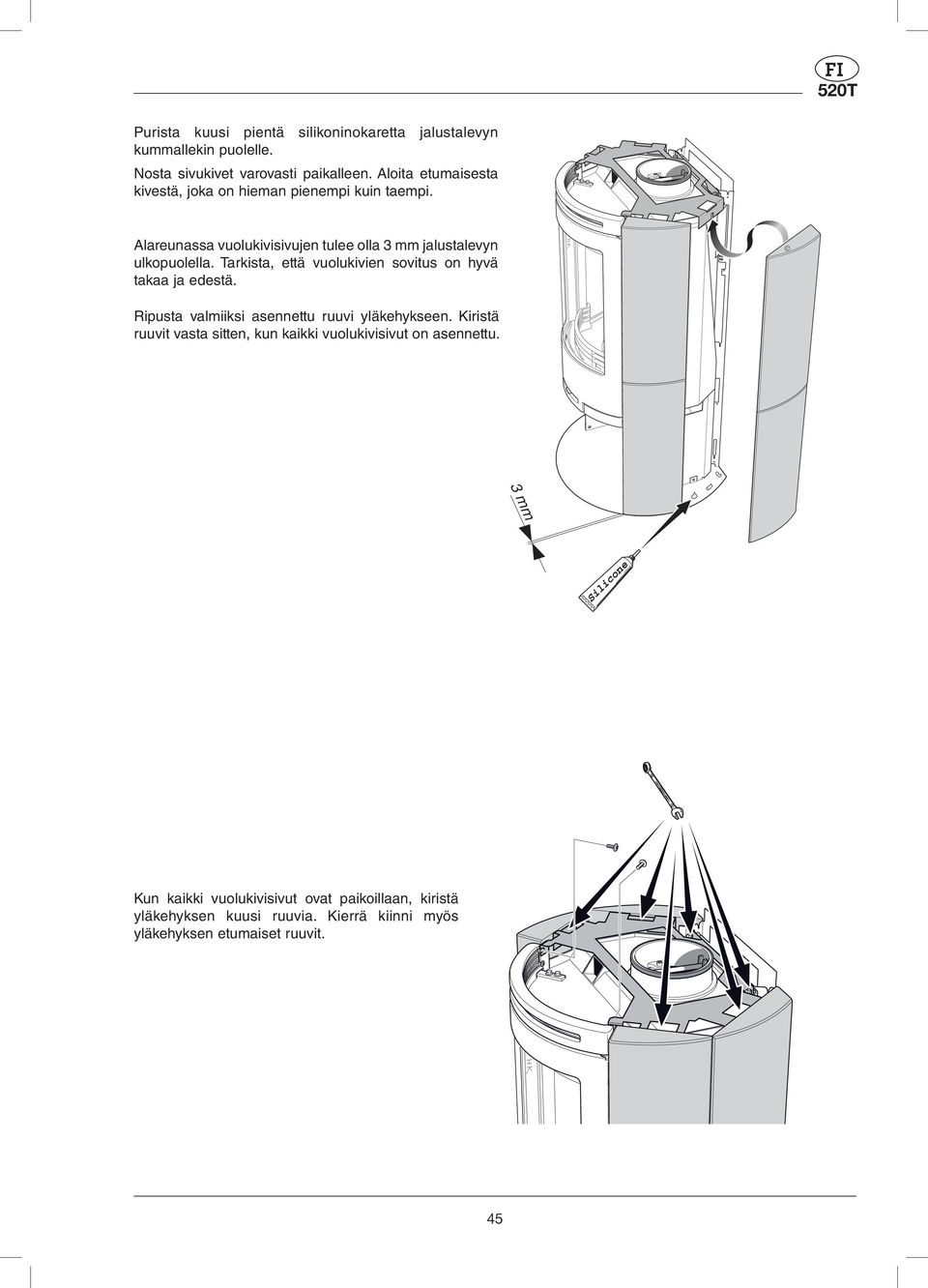

15 520T Purista kuusi pientä silikoninokaretta jalustalevyn kummallekin puolelle. Nosta sivukivet varovasti paikalleen. Aloita etumaisesta kivestä, joka on hieman pienempi kuin taempi. Alareunassa vuolukivisivujen tulee olla 3 mm jalustalevy n ulkopuolella. Tarkista, että vuolukivien sovitus on hyvä takaa ja edestä. Ripusta valmiiksi asennettu ruuvi yläkehykseen. Kiristä ruuvit vasta sitten, kun kaikki vuolukivisivut on asennett u. 3 mm Kun kaikki vuolukivisivut ovat paikoillaan, kirist ä yläkehyksen kuusi ruuvia. Kierrä kiinni myös yläkehykse n etumaiset ruuvit. 45

16 520T Purista muutama pieni silikoninokare vuolukivisivuje n yläpinnalle ja aseta kansikivi paikalleen. Aseta lämminilmaritilä ja peitelevy vuolukivikannen päälle. Kiinnitä lämpösuojukseen kuvan mukaisesti tyyppikilve t, joihin on merkitty tuotenumero ja asennusetäisyydet. Asenna lopuksi lämpösuojus, tulipesän verhous ja arina. Ennen kamiinan käyttöönottoa asennus pitää tarkastuttaa valtuutetulla nuohoojamestarilla. Lue Contura 500 -sarjan käyttö- ja lämmitysohjeet ennen ensimmäistä lämmityskertaa. 46

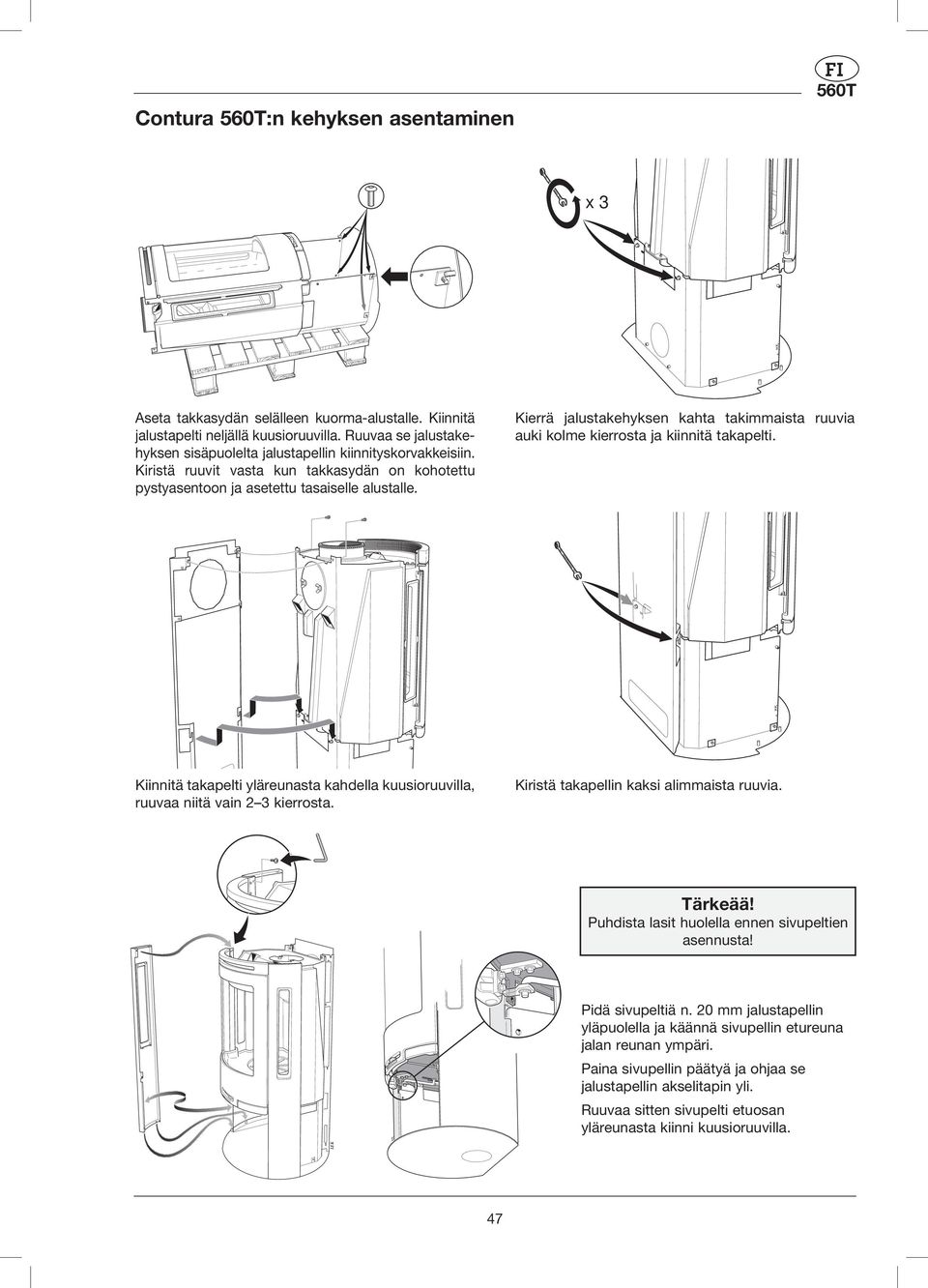

17 No. 7 CHROME VANADIUM No. 7 CHROME VANADIUM Contura 560T:n kehyksen asentaminen FI 560T x 3 Aseta takkasydän selälleen kuorma-alustalle. Kiinnitä jalustapelti neljällä kuusioruuvilla. Ruuvaa se jalustakehyksen sisäpuolelta jalustapellin kiinnityskorvakkeisiin. Kiristä ruuvit vasta kun takkasydän on kohotettu pystyasentoon ja asetettu tasaiselle alustalle. Kierrä jalustakehyksen kahta takimmaista ruuvia auki kolme kierrosta ja kiinnitä takapelti. Kiinnitä takapelti yläreunasta kahdella kuusioruuvilla, ruuvaa niitä vain 2 3 kierrosta. Kiristä takapellin kaksi alimmaista ruuvia. Puhdista lasit huolella ennen sivupeltien asennusta! Pidä sivupeltiä n. 20 mm jalustapellin yläpuolella ja käännä sivupellin etureuna jalan reunan ympäri. Paina sivupellin päätyä ja ohjaa se jalustapelli n akselitapin yli. Ruuvaa sitten sivupelti etuosan yläreunast a kiinni kuusioruuvilla. 47

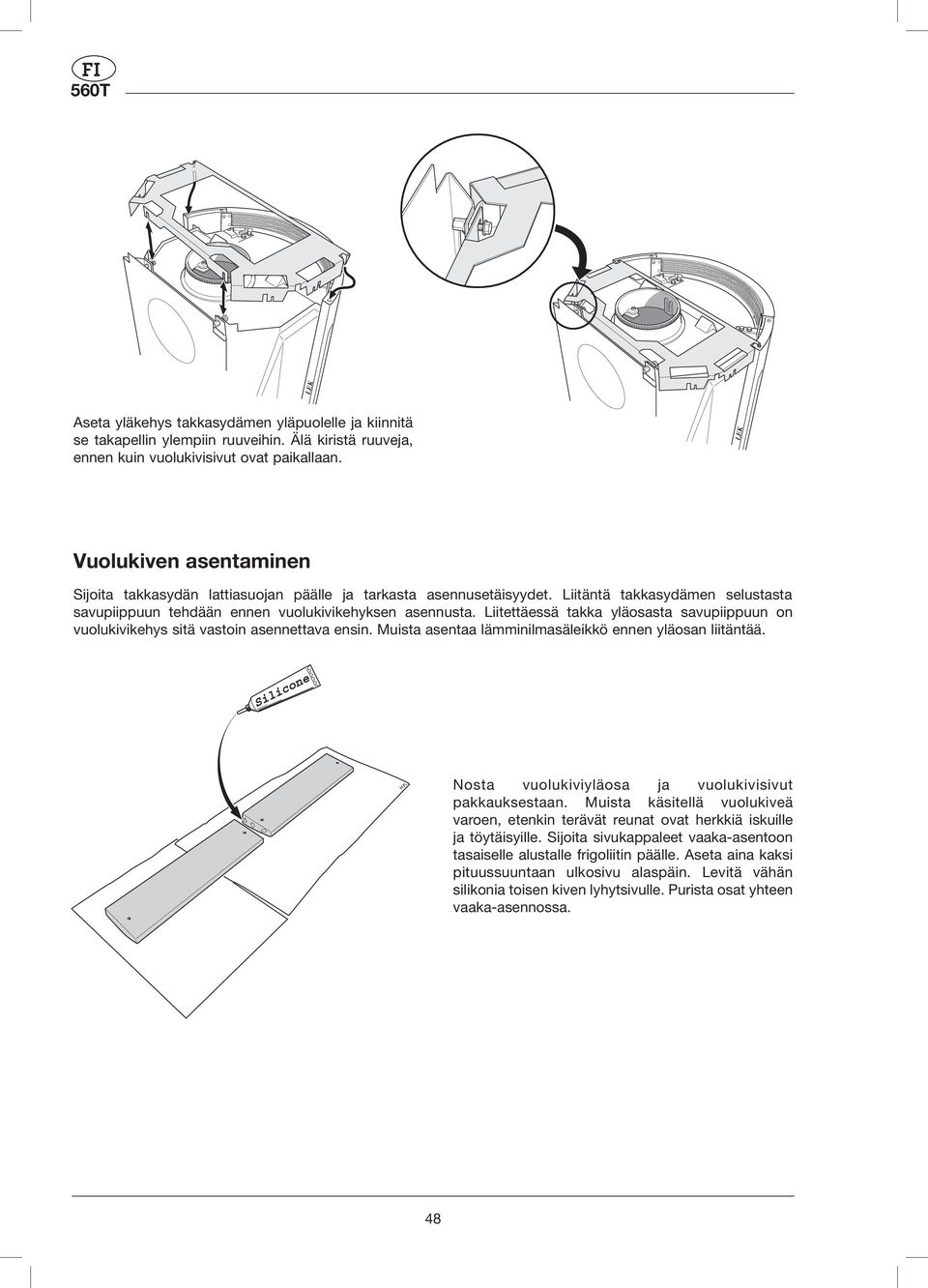

18 560T Aseta yläkehys takkasydämen yläpuolelle ja kiinnitä se takapellin ylempiin ruuveihin. Älä kiristä ruuveja, ennen kuin vuolukivisivut ovat paikallaan. Vuolukiven asentaminen Sijoita takkasydän lattiasuojan päälle ja tarkasta asennusetäisyydet. Liitäntä takkasydämen selustasta savu piippuun tehdään ennen vuolukivikehyksen asennusta. Liitettäessä takka yläosasta savupiippuun on vuolukivikehy s sitä vastoin asennettava ensin. Muista asentaa lämminilmasäleikkö ennen yläosan liitäntää. Nosta vuolukiviyläosa ja vuolukivisivut pakkauksestaa n. Muista käsitellä vuolukiveä varoe n, etenkin terävät reunat ovat herkkiä iskuille ja töytäisyill e. Sijoita sivukappaleet vaaka-asentoo n tasaiselle alustalle frigoliitin päälle. Aseta aina kaksi pituussuuntaan ulkosivu alaspäin. Levitä vähän silikoni a toisen kiven lyhytsivulle. Purista osat yhteen vaaka-asennossa. 48

19 560T Levitä vähän silikonia saumapellin 12 kohtaan. Ruuvaa saumapelti sauman päälle. Kiinnitä ruuvi vuolukivisivun yläreunaan ja kierrä sitä vain kaksi kierrosta. Levitä silikonia jalustapellin jokaisen sivun kuuteen kohtaan. Nosta sivukivet varovasti paikalleen. Tue yhdell ä kädellä sauman alta, niin että saumapeltiä ei kuormiteta tarpeettomasti. Vuolukivisivujen on oltava alareunastaan n. 3 mm jalustapellin ulkopuolisen profiilin ulkopuolella. Tarkasta, että vuolukivi sopii hyvin paikalleen edestä ja takaa. Kiinnitä etukäteen asennettu ruuvi yläkehykseen. Älä kiristä ruuvia, ennen kuin vuolukivisivut ovat paikallaan. 49

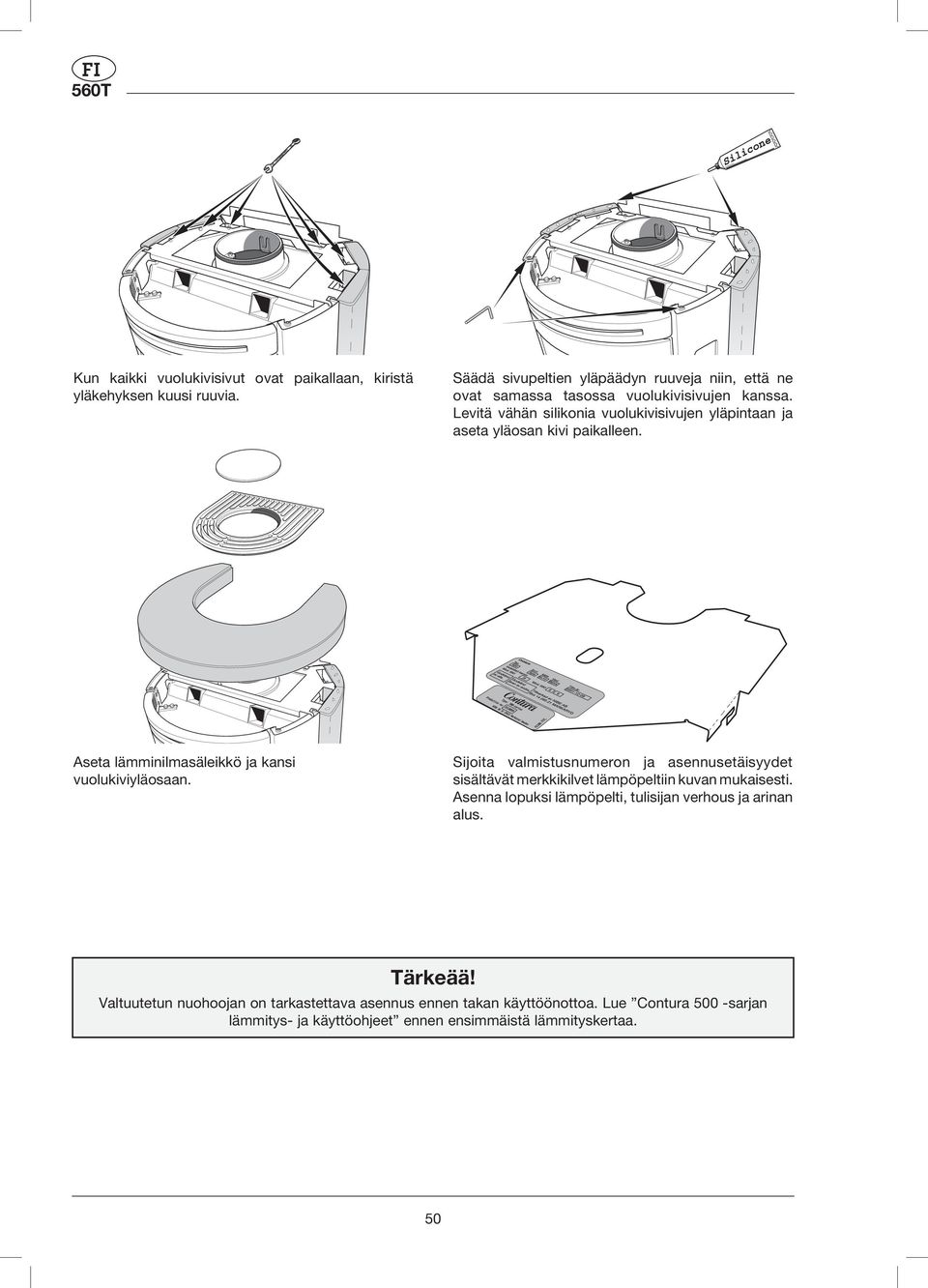

20 560T Kun kaikki vuolukivisivut ovat paikallaan, kiristä yläkehykse n kuusi ruuvia. Säädä sivupeltien yläpäädyn ruuveja niin, että ne ovat samassa tasossa vuolukivisivujen kanssa. Levitä vähän silikonia vuolukivisivujen yläpintaan ja aseta yläosan kivi paikalleen. Aseta lämminilmasäleikkö ja kansi vuolukiviyläosaan. Sijoita valmistusnumeron ja asennusetäisyydet sisältävä t merkkikilvet lämpöpeltiin kuvan mukaisest i. Asenna lopuksi lämpöpelti, tulisijan verhous ja arinan alus. Valtuutetun nuohoojan on tarkastettava asennus ennen takan käyttöönottoa. Lue Contura 500 -sarjan lämmity s- ja käyttöohjeet ennen ensimmäistä lämmityskertaa. 50

21 No. 7 CHROME VANADIUM No. 7 CHROME VANADIUM Contura 560K:n kehyksen asentaminen FI 560K x 3 Aseta takkasydän selälleen kuorma-alustall e. Kiinnitä jalustapelti neljällä kuusioruuvilla. Ruuvaa se jalustakehyksen sisäpuolelta jalustapelli n kiinnityskorvakkeisii n. Kiristä ruuvit vasta kun takkasydä n on kohotettu pystyasentoon ja asetettu tasaiselle alustalle. Kierrä jalustakehyksen kahta takimmaista ruuvia auki kolme kierrosta ja kiinnitä takapelti. Kiinnitä takapelti yläreunasta kahdella kuusioruuvilla, ruuvaa niitä vain 2 3 kierrosta. Kiristä takapellin kaksi alimmaista ruuvia. Puhdista lasit huolella ennen sivupeltien asennusta! Pidä sivupeltiä n. 20 mm jalustapellin yläpuolella ja käännä sivupellin etureuna jalan reunan ympäri. Paina sivupellin päätyä ja ohjaa se jalustapelli n akselitapin yli. Ruuvaa sitten sivupelti etuosan yläreunast a kiinni kuusioruuvilla. 51

22 560K Aseta yläkehys takkasydämen yläpuolelle ja kiinnitä se takapellin ylempiin ruuveihin. Älä kiristä ruuveja, ennen kuin kaakelisivut ovat paikallaan. Kaakelin asentaminen Sijoita takkasydän lattiasuojan päälle ja tarkasta asennusetäisyydet. Liitäntä takkasydämen selustasta savupiippuu n tehdään ennen kaakelikehyksen asennusta. Liitettäessä takka yläosasta savupiippuun on kaakelikehy s sitä vastoin asennettava ensin. Muista asentaa lämminilmasäleikkö ennen yläosan liitäntää. Nosta kaakeliyläosa ja sivukappaleet pakkauksestaa n. Käsittele kaakelia varovasti. Sijoita sivukappaleet vaaka-asentoon tasaiselle alustalle. Aseta aina kolme ulkosivu alaspäin. Levitä vähän silikonia jokaisen sauman kolmeen kohtaan sekä jokaisen sisäosakierteen ympäri. 52

23 560K Aseta teräsprofiili paikalleen ja ruuvit löyhästi reikiins ä. Mittaa ja säädä vetämällä kaakeleita erillee n niin, että kaakelipuoli on kaikkiaan 968 mm pitkä. Ruuvaa teräsprofiili sisäosakierteisiin kiinni. Tiivistä kaakelisaumat sisäpuolelta silikonilla. Levitä vähän silikonia jalustapellin jokaisen sivun kolmeen kohtaan ja nosta kaakelisivut varovasti paikalleen. Niiden oltava alareunastaan n. 3 mm jalustapellin ulkopuolisen profiilin ulkopuolella. Tarkasta, että kaakelisivut sopivat hyvin paikalleen edestä ja takaa. Kiinnitä yläkehys teräsprofiiliin. 53

24 560K mm Kiinnitä yläkehys taittamalla peltiliuskaa. Kun molemmat kaakelisivut ovat paikallaan, kiristä yläkehyksen kaksi ruuvia. Säädä ruuveja niin, että ne ovat mm sivupellin päätyjen yläpuolella. Levitä vähän silikonia kaakelisivujen yläpinnan kolmee n kohtaan ja aseta kaakeliyläosa paikalleen. Aseta lämminilmasäleikkö ja kansi kaakeliyläosaan. Sijoita valmistusnumeron ja asennusetäisyydet sisältävä t merkkikilvet lämpöpeltiin kuvan mukaisest i. Asenna lopuksi lämpöpelti, tulisijan verhous ja arinan alus. Valtuutetun nuohoojan on tarkastettava asennus ennen takan käyttöönottoa. Lue Contura 500 -sarjan lämmity s- ja käyttöohjeet ennen ensimmäistä lämmityskertaa. 54

25 No. 7 CHROME No. 7 CHROME VANADIUM VANADIUM Contura 570:n kehyksen asentaminen FI 570 x 3 Aseta takkasydän selälleen kuorma-alustalle. Kiinnitä jalustapelti neljällä kuusioruuvilla. Ruuvaa se jalustakehyksen sisäpuolelta jalustapellin kiinnityskorvakkeisiin. Kiristä ruuvit vasta kun takkasydän on kohotettu pystyasentoon ja asetettu tasaiselle alustalle. Kierrä jalustakehyksen kahta takimmaista ruuvia auki kolme kierrosta ja kiinnitä takapelti. Kiinnitä takapelti yläreunasta kahdella kuusioruuvilla, ruuvaa niitä vain 2 3 kierrosta. Kiristä takapellin kaksi alimmaista ruuvia. 55

26 570 Puhdista kaikki lasit ennen asennusta! Sivulasien asennus on helpompaa, jos takapelli n kaksi ylintä ruuvia kiristetään vasta sivulasien asennuksen jälkeen. Työnnä lasinkannattimen alareuna näkösuojan alle ja nosta lasinkannatinta ylöspäin, niin että myös yläreuna menee näkösuojan reunan sisäpuolelle. Kiinnitä lasinkannatin näkösuojan kiinnityskorvakkeisiin. Pidä puh distettu a lasi a paikallaan ja taita peltiliuskat lasin ala- ja yläreunan ympäri. 56

27 570 Pidä lasilistaa 20 millimetriä jalustapellin yläpuolella, niin että se kattaa jalustakehyksen etureunan. Paina lasilistaa alaspäin jalustapeltiä vasten siten, että kiinnityskorvak e ohjautuu akselitapin yli. Ruuvaa lasilista kiinni kahdella kuusioruuvilla. Työnnä lasisivu listojen uriin. Tiivisteen on oltava lasin sisäpuolella. Aseta lamelliyläosa paikalleen. Aseta lämminilmasäleikkö ja kansi lamelliyläosaan. Sijoita lasisivu lamelliyläosan päälle värillinen sivu alaspäin. Sijoita valmistusnumeron ja asennusetäisyydet sisältävä t merkkikilvet lämpöpeltiin kuvan mukaisest i. Asenna lopuksi lämpöpelti, tulisijan verhous ja arinan alus. Valtuutetun nuohoojan on tarkastettava asennus ennen takan käyttöönottoa. Lue Contura 500 -sarjan lämmity s- ja käyttöohjeet ennen ensimmäistä lämmityskertaa. 57

28 580/585 Contura 580/585:n kehyksen asentaminen Pilarijalustan takapinnassa on irrotettava kansi, jota käytetään palamisilman liitännän asennuksen yhteydessä. Kansi poistetaan irrottamalla kannen yläreunan ruuvit. Merkkikilvet Sijoita valmistusnumeron ja asennusetäisyydet sisältävä t merkkikilvet pilarijalustan alapintaan. 58

29 No. 7 CHROME VANADIUM FI 580/585 Aseta takkasydän selälleen kuorma-alustalle siten, että koko jalustakehys jää alustan ulkopuolelle. Irrota jalustakehys ruuvaamalla irti neljä ruuvia. Kiinnitä pilarijalusta jalustakehyksen ruuveilla. Kiristä ruuvit vasta kun takkasydän on kohotettu pystyasentoo n ja asetettu tasaiselle alustalle. x 3 Kierrä pilarijalustan kahta takimmaista ruuvia auki kolme kierrosta ja kiinnitä takapelti. Kiinnitä takapelti yläreunasta kahdella ruuvilla, kierrä niitä vain 2 3 kierrosta. 59

30 FI 580/585 Kiinnitä sivupelti takapeltiin ja käänn ä etureuna takkasydämeen päin. 1 2 VANADIUM No. 7 CHROME Puhdista lasit huolella ennen sivupeltien asennusta! 1 Sivupeltien asennus on helpompaa, jos takapelli n kaksi ylintä ruuvia kiristetään vasta sivupeltien asennuksen jälkeen. 1. Sivupellin etureuna kiinnitetään ylä- ja alareunastaa n yhdellä ruuvilla. 2. Kiristä takapellin neljä ruuvia. Takan yläosan asentaminen Aseta vuolukiviyläosa (tai lamelli-, valurautayläosa) paikalleen. Muista käsitellä sitä varoen. Aseta lopuksi lämminilmasäleikkö ja kansi vuolukiviyläosaan. Valtuutetun nuohoojan on tarkastettava asennus ennen takan käyttöönottoa. Lue Contura 500 -sarjan lämmity s- ja käyttöohjeet ennen ensimmäistä lämmityskertaa. 60

31 Asennettaessa sokkeli on takapellin murrettava kansi poistettava, jotta konvektio-osan ilmavirtaus toimii. Sokkelin asentaminen Irrota jalustapellin etummaiset kuusioruuvit. Ruuvaa jokainen puristustiiviste kiinni kahdella kuusioruuvilla. Paina sokkelin taivutetut reunat kiinni puristustiivisteisiin. 61

32 Asennettaessa ulosvedettävä laatikko on takapelli n murrettava kansi poistettava, jotta konvektioosan ilmavirtaus toimii. Ulosvedettävän laatikon asentaminen x 3 Kierrä etummaisia kuusioruuveja auki kolme k ierros t a. Aseta ulosvedettävä yksikkö jalustapellin pääll e. Kiinnitä ulosvedettävä yksikkö etummaisiin kuusioruuveihin. Ruuvaa se kiinni takareunastaan kahdella kuusioruuvilla ja kiristä kaksi etummaista ruuvia. Kiinnitä ulosvedettävän yksikön ulosvedettävä laatikk o neljällä kuusioruuvilla. Säädä laatikko tarkast i keskikohtaan ja kiristä ruuvit. 62

33 IAV DK/FI NIBE AB/NIBE STOVES Box Markaryd NIBE Stoves reserves the right to change dimensions and procedures described in these instructions at any time without special notice. The current edition can be downloaded from
