1 Kannatinjärjestelmä ST Tuoteryhmä 88 Kuvaus Moduulirakenteinen kannatinjärjestelmä jossa reilunkokoiset johdinkanavat kaikissa järjestelmän osissa. Yksilölliset kokoonpanot ovat mahdollisia monipuolisten komponenttien ja rakenneratkaisujen ansiosta. Työpisteiden ergonomia saadaan kuntoon hyvin suunnitelluilla kokonaisratkaisuilla. Pylväsjalustat: Alumiiniprofiilia sisällä kulkevalla johdinkanavalla. Erikoispituudet pyynnöstä. Kääntövarret: Alumiinivalua, kokonaispituus enintään 338 mm, lyhyempiä malleja pyynnöstä. Telineet: Säädettävät Glycodur-laakerit ja polyamidiset laakerirenkaat. Aseteltava kääntöalue. Rakenne Pöytälevyt: Muovipinnoitettua lastulevyä, tilauksesta myös alumiininen pöytäprofiili. Erikoiskoot pyynnöstä. Pöytälaakeri: Alumiinivalua. Kallistuksen asettelu: Keskitetty asettelu käsipyörällä +15/-15º. Vaihtoehtoisena lukittava asettelu kallistuksen säätöön. Näppäimistöteline: Alumiinivalua muovisella rannetuella. Korkeuden asettelu: Itseasettuva kierrejousi, valinnaisena kaasujousi. Asettelualue jopa 180 mm. Erikoispituudet pyynnöstä. Maalaus: Pulverimaalaus, kivenharmaa, RAL Erikoisvärit pyynnöstä. Johdotukset: Vapaa tila johtimien läpivienneille kaikissa osissa n. 10 cm². Monitoripöytä kahdella kannatinvarrella Kuormituskaavio Profiilialumiiniputki 2. Pylvään laakeri 3. Pylväs 4. Johdinkanavan peite 5. Kannatinvarren laakeri 6. Pöytälevyn laakeri Mallivalikoima Seinäteline 90 mm Seinäsäätölevy Seinäkiinnitys pylväällä Pylväsjalusta 110 mm Pylväsjalusta 791 mm Pylväsjalusta 1026 mm Pylväsjalusta, erikoispituudet Pylväsjalusta pöytäkiinnikkeellä 875 mm Pylväsjalusta pöytäkiinnikkeellä, erikoispituudet Pöytäkiinnike (alumiinia) pylväille enintään 400 mm, suurin kuorma 300 N pit. 0,4 m Pöytäkiinnike (terästä) pylväille enintään 160 mm, suurin kuorma 300 N pit. 0,75 m Kääntövarsi (alumiinia) Kiinnityspää 90 mm Laippalevy Pöytälaakeri Pöytälaakeri kallistuksella ±15 Kotelolaippa 15 kallistettava Laitepöytä (alumiinia) Näppäimistöteline pöytälaakeriin ja kiinnityspäähän 90 mm Näppäimistölaatikko Tilausnumero Paino (kg) 0,95 0,52 6,24 3,12 6,86 7,94-3,12-1,24 2,22 2,30 1,80 0,50 0,50 1,20 1,00 1,19 2,52 6,36

2 Kannatinjärjestelmä GT 25 Tuoteryhmä 49 Kuvaus Kannatinvarsi: Alumiinivalua Al Si 12, sisältää laakeripinnat ja peitekourun johtimille. Seinä-/kotelolaippa: Alumiinivalua Al Si 12 laakeripinnalla. Pöytä/lattialaippa: Alumiinivalua Al Si 12 laakeripinnalla. Laitepöytä: Alumiiniprofiilia AlmgSi 0,5 mg, urat asennusmuttereille. Urissa on kumiprofiilit estämässä luistamista. Lukituspyörä ruuvilla: Kannatinvarsi yhdistetään kiinnityppaan karkaistulla teräsakselilla, jossa on aluslevy ja alumiinivalua Al Si 12 oleva lukituspyörä. Ominaisuudet Kuormitus Maalaus Värisävy sallittu jatkuva kuorma enint. 10 kg kannatinvarrelle (500 mm) Huomaa! Käytettäessä useampaa kannatinvartta on tärkeää käyttää kannatinvarsia tasaisesti ja pienemmillä kuormilla! pulverimaalaus kivenharmaa, RAL 7038 Rakenne 1. Laitepöytä 2. Asennusmutteri 3. Laakerin akseli 4. Pöytä- / lattialaippa 5. Aluslevy 6. Koneruuvi 7. Seinä- / kotelolaippa 8. Laakerirengas 9. Varmistusaluslevy 10. Laakerointialuslevy 11. Lukituspyörä 12. Kannatinvarsi 13. Uraan sopiva kumiprofiili 14. Peitelevy Mallivalikoima Mallit Seinälaippa tai kotelolaippa Pöytä-/lattialaippa Kannatinvarsi Lukituspyörä Laitepöytä (1 kpl) (1 kpl) (1 kpl) (1 kpl, mukana ruuvi ja aluslevy) (1 kpl, mukana asennustarvikkeet) Tilausnumero Tarvikkeet Asennusmutterit (10 kpl muovipussissa)

3 SL 1000 Uusi teräksinen Commander SL 1000 on houkutteleva vaihtoehto ohjauslaitteiden ja ohjauskojeiden kotelointiin. Valittavanasi on laaja mallisto vakiokoteloita tai yksilölliset piensarjat. Riippumatta siitä, valitaanko piensarja vai vakiomalli, SL 1000 tarjoaa kokoonpanovaihtoehdon markkinoiden kaikille ohjauslaitteille. Vakiomalli valitsemalla koteloratkaisut pystytään tekemään yksittäiskappaleista alkaen edullisesti. Yksilölliset ratkaisut toteutetaan useimmiten vakiokoteloiden etulevyä muokkaamalla. ROSE-piensarjat ovat asiakaskohtainen vaihtoehto vakiomallisille koteloille. Erot löytyvät tilauksen mukaan työstetyn rungon osalta tai erilaisista ulkomitoista. SL sarjan ominainen ulkonäkö viistotuilla pinnoilla ja saranoidulla taustalaatikolla säilyy myös piensarjoissa. Asennusmahdollisuuksia - ohjaimet ja painiketaulut - näyttöyksiköt - levykeasemat - ohjauslaitteet (näppäimistöt, kytkimet) ja paljon muuta ROSE-piensarjat Yksilöllisten ohjaus- ja käyttölaitteiden kotelointien uusi mittatilausratkaisu on ROSEN SL 1000 piensarjat. Jo 25 kappaletta on riittävä määrä, joka voidaan valmistaa toiveiden mukaisena: Malli: yksittäiskotelo tai pulpetti Mitat: leveys, korkeus, syvyys Materiaali: teräs tai ruostumaton teräs Väri: RAL-värisävyt tai mallin mukaan Työstöt: kotelon runko ja/tai etulevy Piensarjoille erityinen piirre on yksilöllisyyden lisäksi mahdollisuus teettää sekä kotelon runko että etukehikko täysin asennusvalmiiksi suunnitelluille komponenteille. Etukehikon työstämisen ansiosta erillistä etulevyä ei välttämättä tarvita.

4 Rakenne Etukehikko SL sarjalle ominainen etukehikko on vakiomallissa sovitettu valmiiksi toimitukseen sisältyvien etulevyjen asentamiseen. Kehikon viistoksi muotoillut reunat laajentavat koteloa yleisesti käytössä oleville ohjausyksiköille, jolloin niiden valmistajien vaatimukset ilmankierron edellyttämistä sivuetäisyyksistä täyttyvät. Viistot reunat toimivat yksittäiskoteloissa myös tartuntakahvoina. 1 3 Etulevy Vakiomalleissa etulevy kuuluu toimitussisältöön. Se kiinnitetään aukkoon pinnapulteilla ja voidaan työstää yksilöllisesti alkaen yhdestä kappaleesta. Tiiviste on itseliimautuva etulevyn ympäri menevä erikoistiiviste. Sen erikoisen muotoilun ansiosta tiiviste soveltuu ruostumattomasta teräksestä valmistetuissa koteloissa myös elintarviketeollisuudessa käytettäväksi. 7 Rakenne 1. Etukehikko 2. Taustalaatikko 3. Etulevy 4. Kahvasarja (lisävaruste) 5. Sovitinkaulus 6. Saranat 7. Lukitus 8. Jäykisteet 2 4 Taustalaatikko SL kotelon syvyys määräytyy taustalaatikon mukaan. Laatikko kiinnitetään yleensä saranoilla etukehikkoon, jolloin käytössä on kotelo etupuolisella ovella. Taustalaatikossa on laiteasennusvalmiuksien vaatimien jäykisteiden lisäksi kiinnikkeitä kannatinkiskoille, asennuslevyille ja muille kalusteille Tekniset tiedot Kotelo Materiaali vakio: teräslevy ST 37, 1,5 mm / 2 mm tai hiottu ruostumaton teräs (304), 1,5 mm / 2 mm, piensarjat: myös ruostumaton teräs (316L) mahdollinen Tiiviste EPDM-profiilitiiviste Värisävy vakio: teräsosat RAL 7035 (vaaleanharmaa) piensarjat: tilauksesta myös erikoisvärejä Kotelointi IP 65 standardin EN mukaisesti Lämpötila -30 C C EMC-suojaus valinnaisena Etulevy Materiaali vakio: teräslevy ST 37, 2 mm, tai jaloteräs (304), 2 mm piensarjat: myös jaloteräs (316L) tai alumiini Värisävy vakio: RAL 9005 (musta) tai harjattu jaloteräs piensarjat: erikoisvärejä tilauksen mukaan

5 Valikoima Yksittäiskotelot Pulpettikotelot Mallivalikoima asennustilan syvyys 116 mm* asennustilan syvyys 256 mm* yksittäiskotelot teräslevyä ** pulpettikotelo teräslevyä (syvyys 116 mm) ** yksittäiskotelot ruostumatonta terästä ** pulpettikotelo ruostumatonta terästä (syvyys 116 mm) ** * sovitinkaulusta käytettäessä asennussyvyys pienenee jäykisteiden kohdalta n. 20 mm ** alkaen 25 kpl/tilaus mitat (L x K mm) 436 x x x x 612 erikoiskoot 570 x 460/ x 460/460 erikoiskoot 436 x x 432 erikoiskoot 570 x 460/280 erikoiskoot etukehikon aukko (L x K mm) 314 x x x x x 358/ x 358/ x x x 358/178 etulevy (L x K mm) 344 x x x x x 388/ x 388/ x x x 388/208 Sovitinkaulus ja sovittimet kannatinjärjestelmiin SL 100 on valmis käytettäväksi kaikkien ROSE-kannatinjärjestelmien kanssa. Kiinnitys tehdään takaa tai pulpettimalleissa alhaalta esiasennetun sovitinkauluksen avulla. 256 mm syvien yksittäiskoteloiden kanssa sovitinkaulus ei ole välttämätön. Erimallisia kannatinjärjestelmiä varten tarjolla on sovitinlevyjä, joiden poraukset sopivat suoraan kannattimen kiinnikkeeseen. Tarvikkeet Kannatinjärjestelmien kiinnittämiseen tarkoitettujen sovitinlevyjen lisäksi tarjolla on myös kahvoja, näppäimistöalustoja ja vetolaatikoita tarvikkeina (lisätietoja pyynnöstä). Ne täydentävät SL valikoimaa ja tarjoavat vielä lisää mahdollisuuksia toteuttaa erikoismalleja tarpeen mukaan.

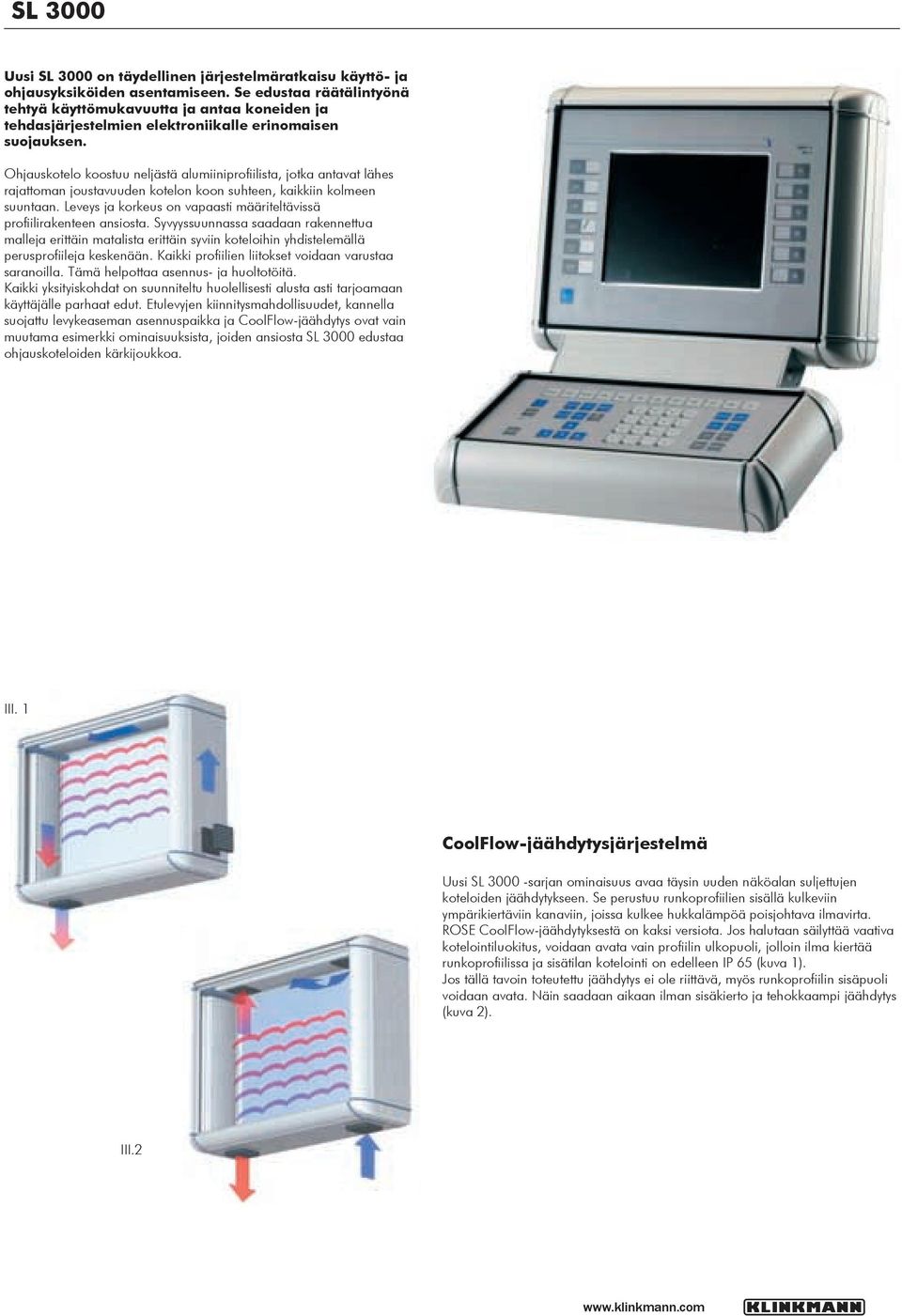

6 SL 3000 Uusi SL 3000 on täydellinen järjestelmäratkaisu käyttö- ja ohjausyksiköiden asentamiseen. Se edustaa räätälintyönä tehtyä käyttömukavuutta ja antaa koneiden ja tehdasjärjestelmien elektroniikalle erinomaisen suojauksen. Ohjauskotelo koostuu neljästä alumiiniprofiilista, jotka antavat lähes rajattoman joustavuuden kotelon koon suhteen, kaikkiin kolmeen suuntaan. Leveys ja korkeus on vapaasti määriteltävissä profiilirakenteen ansiosta. Syvyyssuunnassa saadaan rakennettua malleja erittäin matalista erittäin syviin koteloihin yhdistelemällä perusprofiileja keskenään. Kaikki profiilien liitokset voidaan varustaa saranoilla. Tämä helpottaa asennus- ja huoltotöitä. Kaikki yksityiskohdat on suunniteltu huolellisesti alusta asti tarjoamaan käyttäjälle parhaat edut. Etulevyjen kiinnitysmahdollisuudet, kannella suojattu levykeaseman asennuspaikka ja CoolFlow-jäähdytys ovat vain muutama esimerkki ominaisuuksista, joiden ansiosta SL 3000 edustaa ohjauskoteloiden kärkijoukkoa. III. 1 CoolFlow-jäähdytysjärjestelmä Uusi SL sarjan ominaisuus avaa täysin uuden näköalan suljettujen koteloiden jäähdytykseen. Se perustuu runkoprofiilien sisällä kulkeviin ympärikiertäviin kanaviin, joissa kulkee hukkalämpöä poisjohtava ilmavirta. ROSE CoolFlow-jäähdytyksestä on kaksi versiota. Jos halutaan säilyttää vaativa kotelointiluokitus, voidaan avata vain profiilin ulkopuoli, jolloin ilma kiertää runkoprofiilissa ja sisätilan kotelointi on edelleen IP 65 (kuva 1). Jos tällä tavoin toteutettu jäähdytys ei ole riittävä, myös runkoprofiilin sisäpuoli voidaan avata. Näin saadaan aikaan ilman sisäkierto ja tehokkaampi jäähdytys (kuva 2). III.2

7 Rakenne Profiiliyhdistelmät Sellaisenaan neljällä perusprofiililla saadaan aikaan asennussyvyydet 59, ,5 mm. Välikokoja sekä huomattavasti suurempia syvyyksiä voidaan rakentaa yhdistelemällä perusprofiileja keskenään. Muotoilunsa ansiosta profiili 1 - kääntökehysprofiili - on erittäin soveltuva oviprofiiliksi. Sitä käytetään usein sekä edessä että takana. Suurta asennussyvyttä tarvitsevissa sovelluksissa on suositeltavaa käyttää runkoprofiileja 170 tai 220. Riippumatta siitä, valitsetko kääntökehysprofiilin, jonkin muun profiilin tai niiden yhdistelmän, voit aina rakentaa tarvittavan asennussyvyyden välikehysprofiilia käyttämällä. Profiilien liittäminen Yksittäisten profiilien liitokset toisiinsa tehdään joko korvakkeilla jäykäksi tai saranoilla avautuvaksi. Sinun tarvitsee vain päättää, mitä profiileja haluat liittää ja miten: me toimitamme sinulle räätälöidyn ratkaisun. Riippumatta siitä, tarvitsetko oven eteen, taakse tai vaikka keskelle - voit tarvitessasi asentaa sen. Takana voidaan käyttää myös saranoitua taustalevyä oviprofiilin sijaan, jos pinta on tasainen. Väreillä tyyliä Vakiovärien lisäksi - RAL 7035 pulverimaalattu ja luonnonvärinen anodisoitu alumiini - tilauksesta tarjolla on mikä tahansa muu RALvärisävy. Koska kotelo kootaan runkoprofiileista, kulmapaloista ja kulmapeitelistoista, avautuu täysin uusi värimaailma käyttöösi. Käyttämällä värejä ohjausjärjestelmässäsi voit tehdä siitä omaperäisen, tyylikkään kokonaisuuden.

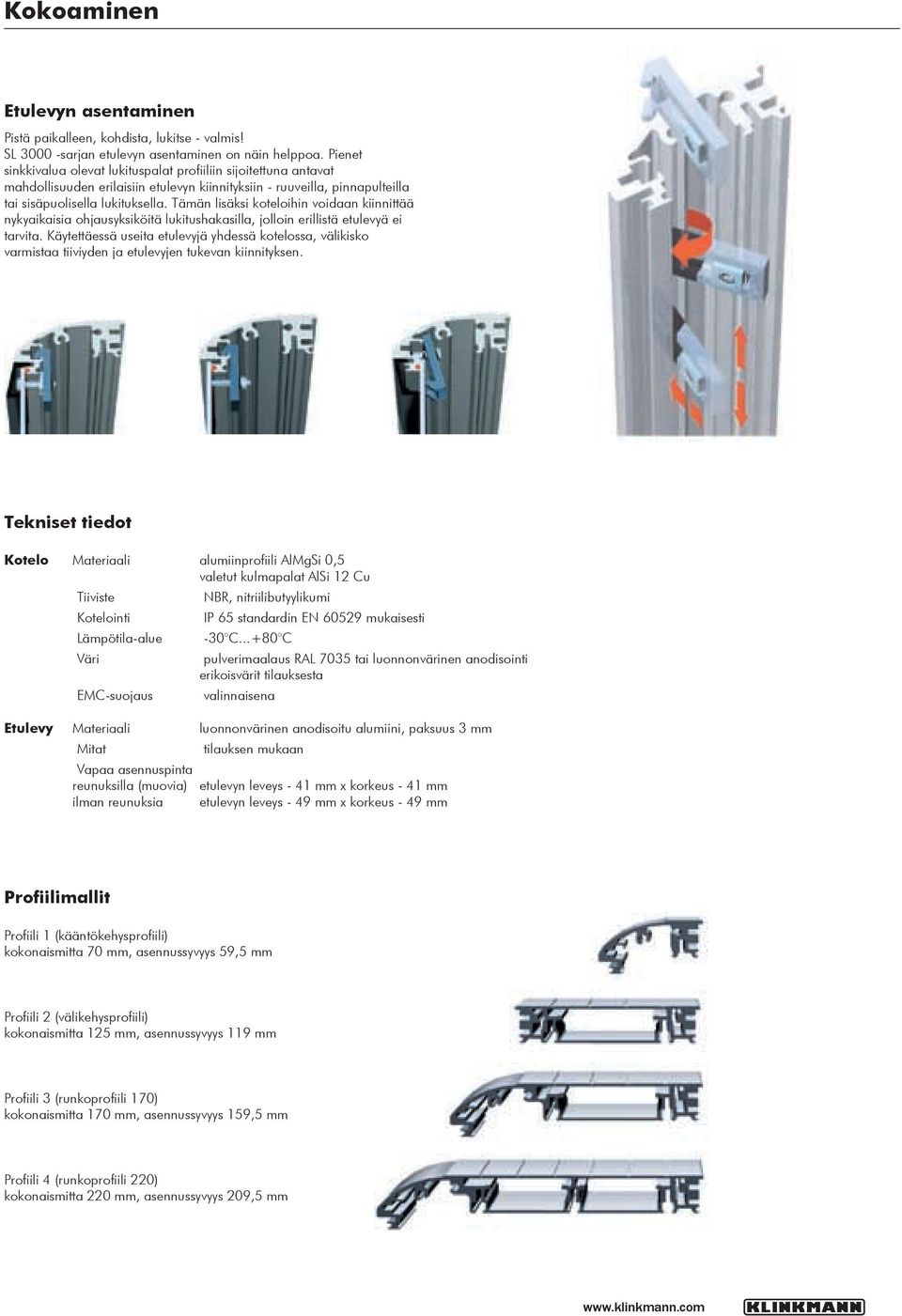

8 Kokoaminen Etulevyn asentaminen Pistä paikalleen, kohdista, lukitse - valmis! SL sarjan etulevyn asentaminen on näin helppoa. Pienet sinkkivalua olevat lukituspalat profiiliin sijoitettuna antavat mahdollisuuden erilaisiin etulevyn kiinnityksiin - ruuveilla, pinnapulteilla tai sisäpuolisella lukituksella. Tämän lisäksi koteloihin voidaan kiinnittää nykyaikaisia ohjausyksiköitä lukitushakasilla, jolloin erillistä etulevyä ei tarvita. Käytettäessä useita etulevyjä yhdessä kotelossa, välikisko varmistaa tiiviyden ja etulevyjen tukevan kiinnityksen. Tekniset tiedot Kotelo Materiaali alumiinprofiili AlMgSi 0,5 valetut kulmapalat AlSi 12 Cu Tiiviste NBR, nitriilibutyylikumi Kotelointi IP 65 standardin EN mukaisesti Lämpötila-alue -30 C C Väri pulverimaalaus RAL 7035 tai luonnonvärinen anodisointi erikoisvärit tilauksesta EMC-suojaus valinnaisena Etulevy Materiaali luonnonvärinen anodisoitu alumiini, paksuus 3 mm Mitat tilauksen mukaan Vapaa asennuspinta reunuksilla (muovia) etulevyn leveys - 41 mm x korkeus - 41 mm ilman reunuksia etulevyn leveys - 49 mm x korkeus - 49 mm Profiilimallit Profiili 1 (kääntökehysprofiili) kokonaismitta 70 mm, asennussyvyys 59,5 mm Profiili 2 (välikehysprofiili) kokonaismitta 125 mm, asennussyvyys 119 mm Profiili 3 (runkoprofiili 170) kokonaismitta 170 mm, asennussyvyys 159,5 mm Profiili 4 (runkoprofiili 220) kokonaismitta 220 mm, asennussyvyys 209,5 mm
