SUUNNITELTU TULEVAISUUTEEN UUSI KONSEPTI LUUKKUILMANVAIHTOJÄRJESTELMÄT
|
|
- Katariina Sariola
- 5 vuotta sitten
- Katselukertoja:
Transkriptio
1 SUUNNITELTU TULEVAISUUTEEN UUSI KONSEPTI LUUKKUILMANVAIHTOJÄRJESTELMÄT
2 ASIAT OVAT MUUTTUNEET JA NIIN MYÖS ILMANVAIHTOJÄRJESTELMÄT.
3 WALL SYSTEM HATCH SOLUTIONS UUSI LUUKKUILMANVAIHTOJÄRJESTELMIEN KONSEPTI. ROOF SYSTEM

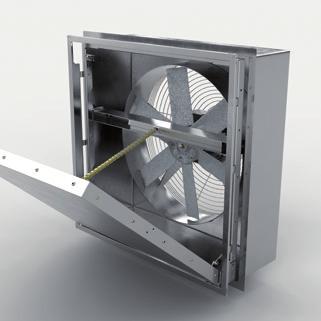

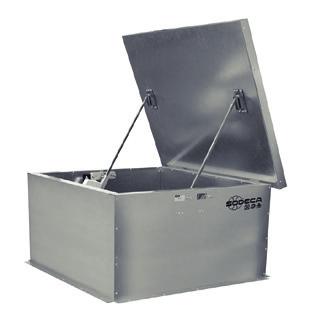

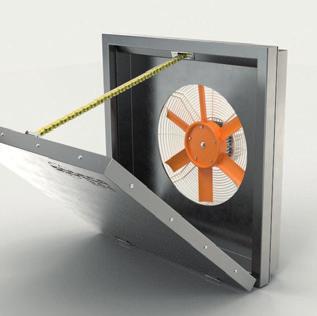

4 HATCH- JÄRJESTELMÄ Tehokas ratkaisu rakennusten lämpöhävikkien estämiseen. Sodeca esittelee uuden järjestelmän ilman tai savun poistamiseen rakennuksista tulipalon sattuessa. Järjestelmä noudattaa voimassa olevaa lainsäädäntöä käyttämällä automaattista, moottoroitua ja täysin ilmatiivistä luukkujärjestelmää uuden sukupolven tekniikalla. Se on sertifioitu käytettäväksi F-400 C/2 h tai F-300 C/2 h lämpötilassa sen käyttökohteesta riippuen.

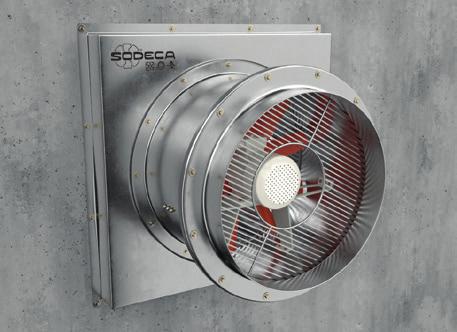

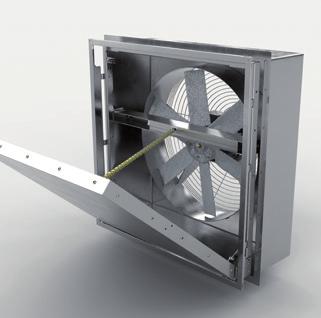

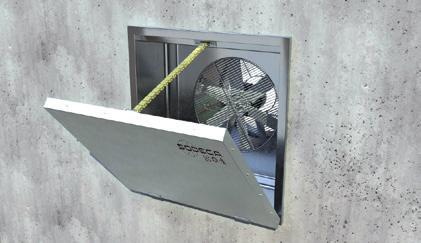

5 WALL SYSTEM WALL-järjestelmä on suunniteltu erityisesti ilman tai savun poistamiseen rakennuksen julkisivun kautta tulipalon sattuessa. ROOF SYSTEM THT/WALL THT/WALL-F THT/HATCH HCT/HATCH ROOF-järjestelmä on suunniteltu helposti asennettavaksi rakennusten kattoihin ja se mahdollistaa ilman tai savun poiston katon kautta tulipalon sattuessa. WALL/DUCT WALL-FREE WALL/AXIAL Molempien järjestelmien poisto suoritetaan moottoroidulla ja täysin tiiviillä luukulla. Kaikissa laitteissa on teknologisesti kehittyneitä materiaaleja sisältävä lämpöeristys. Tämä estää rakennuksen lämpöhävikin järjestelmän ollessa pois toiminnasta.
6 LÄMPÖHÄVIKIT JA LÄMMÖNERISTYS Yksi nykyisten puhaltimien pääongelmista on jatkuva lämpöhävikki, joka johtaa ilmastoinnin tai lämmityksen käytöstä aiheutuviin turhiin kustannuksiin. Uusi HATCH-järjestelmä mahdollistaa tämän ongelman poistamisen sen täysin tiiviiden ja tälle toiminnolle erityisesti suunnitelluista materiaaleista valmistettujen eristysyksikköjen ansiosta. Tämä laitteiston seinät ovat eristetty 60 mm paksuisilla lämpöeristyslevyillä. Tämä parantaa lämmönjohtavuutta ja estää rakennuksen lämpöhävikin.
7 LÄMMÖNSIIRTO HATCH-järjestelmän poistolaitteen rungon ja luukun muotoilu kuvastaa kolmekerroksista voileipämallia. Lämmönsiirron laskemiseksi on huomioitava kanavien ja konvektion kautta tapahtuva lämmönsiirto. Sinkityt teräslevyt Sisäilma Ulkoilma Lämmöneristys HATCH-järjestelmän lämmönsiirtoarvo on: U= 0,6122 W/m2 K. WALL-järjestelmän lämmönsiirtoarvo on: U= 0,7197 W/m2 K.
8 TEOLLISTEN LAITOSTEN JULKISIVUIHIN ASENNETTAVA WALL SYSTEM WALL-järjestelmää voidaan käyttää teollisuus- ja kaupallisissa laitoksissa, koska se on helppo asentaa julkisivuihin ja se voidaan integroida rakennuksen ulkoasuun. WALL-järjestelmän savunpoisto tulipalon sattuessa voidaan asentaa paikallisen lainsäädännön puitteissa käyttämällä F-400- tai F-300- sertifioitua sarjaa, tai sertifioimatonta lämpötilaan pohjautuvaa järjestelmää poistoilman tai ilmansaasteiden poistamiseen. WALL-järjestelmää voidaan myös tarvittaessa käyttää tuloilmaan. Kun järjestelmä ei ole käytössä, luukku sulkeutuu automaattisesti, mikä on huomattava energiansäästön etu. Lisäksi järjestelmä pitää ilmanvaihtoaukot täysin suljettuna rakennuksen ulkopuolelta käsin.
9
10

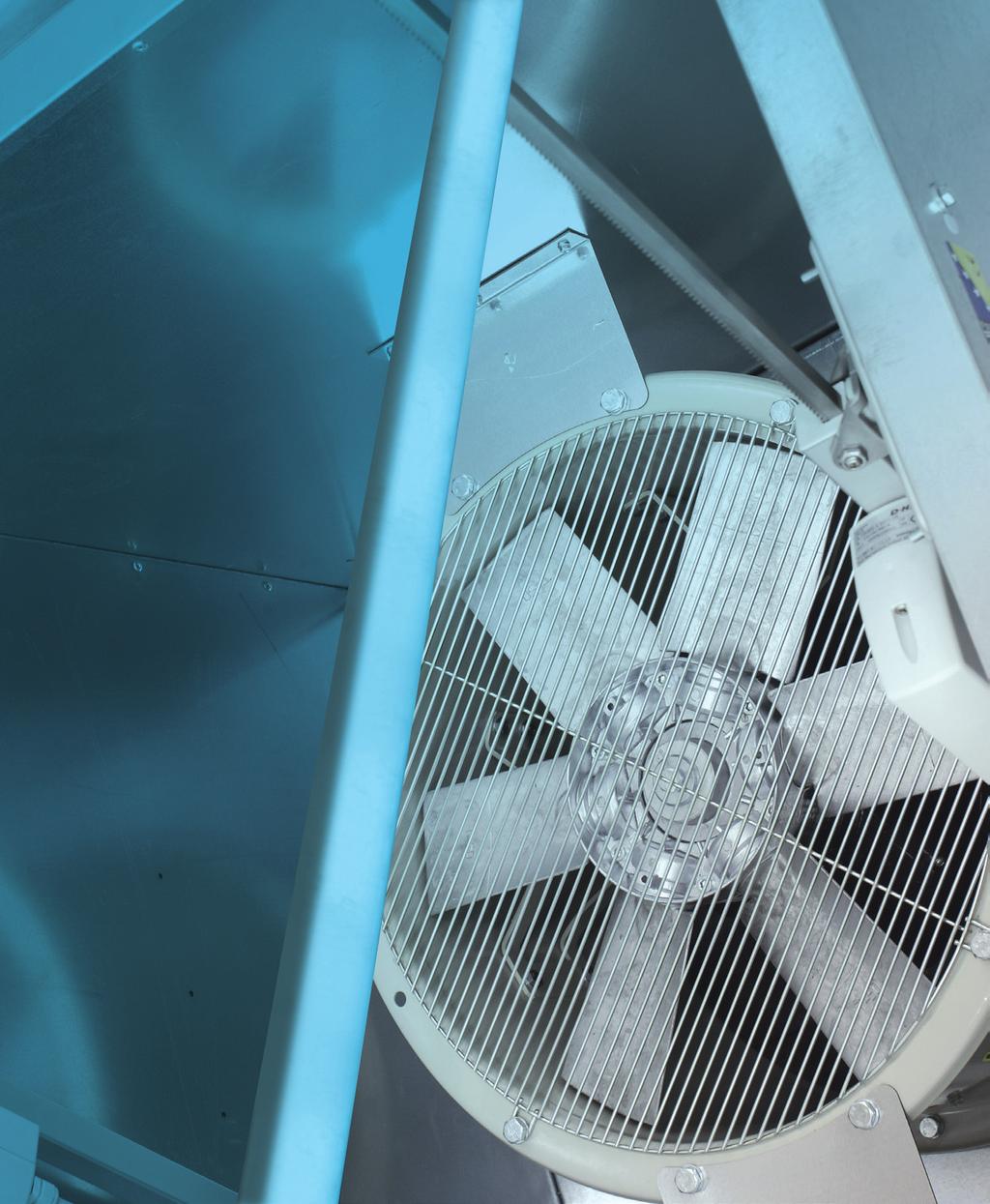

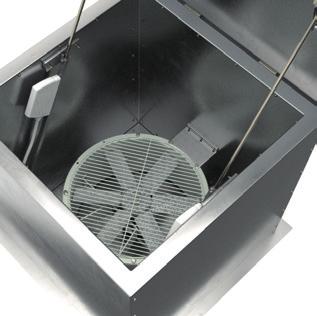

11 ROOF SYSTEM TEOLLISUUSRAKENNUKSIIN ROOF-JÄRJESTELMÄN ASENNUS Poistopuhaltimien asennus teollisuusrakennusten kattoihin lämmön ja saasteiden poistamiseen on yksi yleisimmistä käyttötavoista millä tahansa teollisuuden alalla. Ilman mallivaatimuksia olevia kattopuhaltimia on lukuisia, ja ne kaikki muodostavat jokaiselle rakennukselle oman erilaisen ulkonäön. Nämä kattoasenteiset poistopuhaltimet tuottavat yleisesti korkeimman lämpöhävikin poistopuhaltimien ollessa käyttämättöminä, koska lämpötila kerääntyy rakennuksen yläosaan ja luonnollisesti lämpö karkaa poistopuhaltimen läpi. HATCH-kattojärjestelmät estävät lämpöhävikkiä ja yhtenäistävät rakennuksen kattorakennetta. F-400- ja F-300- sertifioituja järjestelmiä voidaan käyttää suojauksena paloa vastaan, nopeaan savun poistamiseen. Sertifioimattomia järjestelmiä voidaan taas käyttää poistoilman tai saastuneen ilman poistamiseen. Niiden tiivis malli tarkoittaa, ettei niiden läpi pääse vettä tai lunta jopa äärimmäisissäkään sääolosuhteissa.

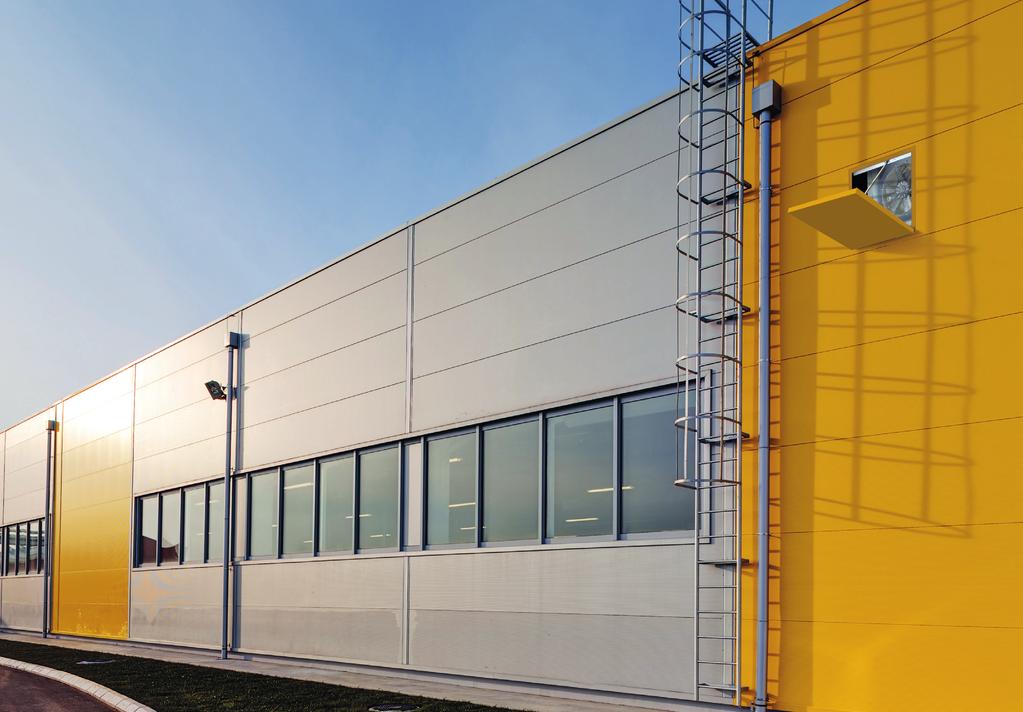

12 WALL SYSTEM TEOLLISUUSRAKENNUKSIIN JULKISIVUASENNUS Suurien rakennusten, ja erityisesti korkeiden rakennusten henkilöturvallisuus tekee savunpoistojärjestelmistä yhden tärkeimmistä suunnitteluvaiheista. WALLluukkujärjestelmä mahdollistaa tämän, koska sillä voidaan luoda ilmanpoistopiste mihin tahansa rakennuksen julkisivuun, missä se sulautuu kauniisti rakennuksen arkkitehtuuriin. Tämä käyttötapa säästää pitkiltä kanavaosien asennukselta savunpoistojärjestelmästä kattojen kookkaisiin savupiippuihin.
13

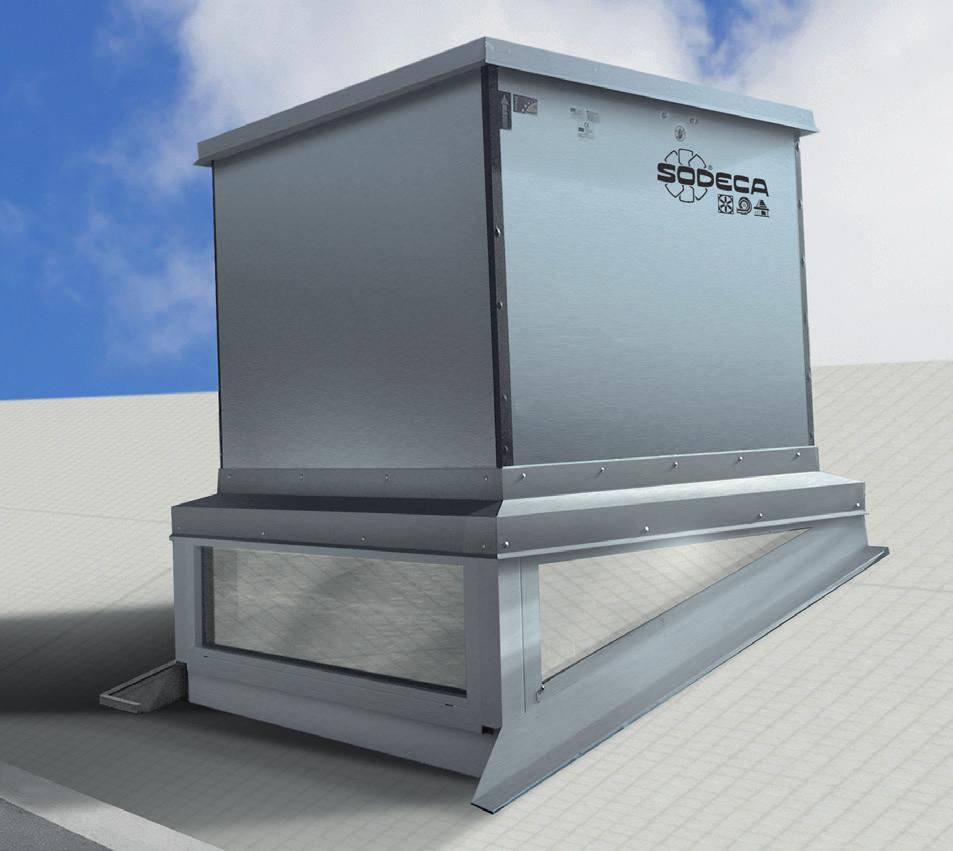

14 ROOF SYSTEM LIIKEKIINTEISTÖJEN KATTOASENNUKSIIN Nykyisin pyritään tekemään rakennuksista mahdollisimman kestävän kehityksen mukaisia, joka taas on johtanut suuriin asennettujen tuotteiden tehokkuus- ja energiansäästövaatimuksiin. Täysin tiiviiden ja huomattavalla lämpöeristyksellä varustettujen HATCH-kattojärjestelmien käyttö tarkoittaa, että lämmönsiirron yhteydessä oleva lämpöhävikki poistojärjestelmän ollessa käyttämättömänä on lähes nolla. Sertifioitujen, moottoroiduilla palosuojaluukuilla varustettujen F-400- tai F-300-kattojärjestelmien käyttö on helpoin tapa noudattaa kaikkia rakennusten savunpoistoa ja energiatehokkuutta koskevia määräyksiä.
15

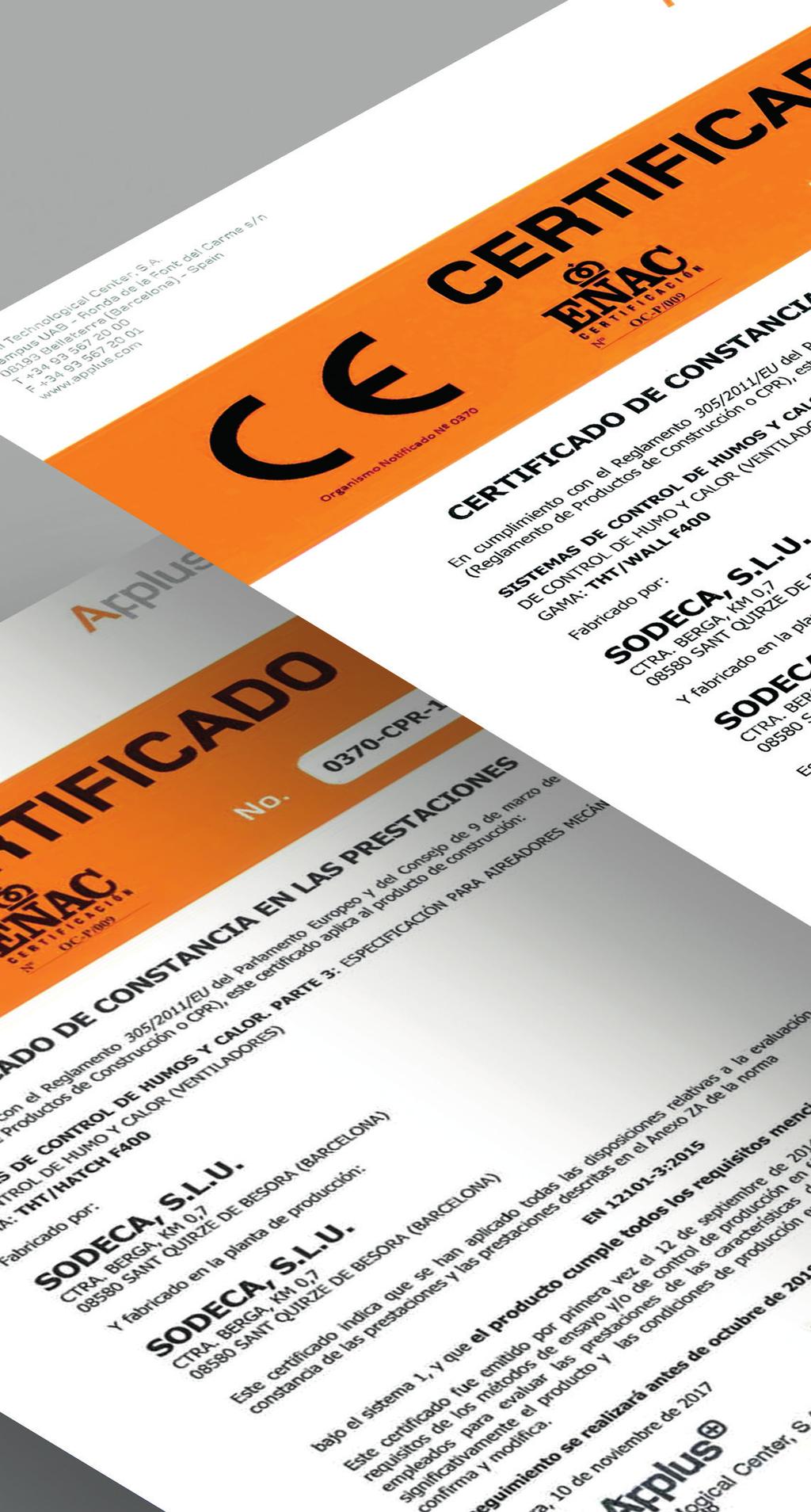

16 SERTIFIOINNIT Kaikille WALL- ja HATCH-järjestelmille on suoritettu eri kokeita niiden kestävyyden testaamiseksi ääriolosuhteissa, lumi- ja tuulikuormituksella ja palonkestävyydellä. Testit on suoritettu valtuutetussa laboratoriossa standardien EN ja EN mukaisesti sertifiointinumeroilla 0370-CPR-2823 ja 0370-CPR Sertifioinnit EN LUOKITUKSEN mukaisesti (60 sek.) AIKA MOOTTOROITU (30 sek.) THT/HATCH F400/2 h F300/2 h 28 sek. THT/WALL F400/2 h F300/2 h 28 sek. Sertifioinnit luokituksen EN mukaisesti LUMI- KUORMA (SL) TUULI- KUORMA (WL) LÄMPÖTILA LUOTETTAVUUS THT/HATCH SL Pa -25 C RE THT/WALL Ei sovelleta 1500 Pa RE-1000

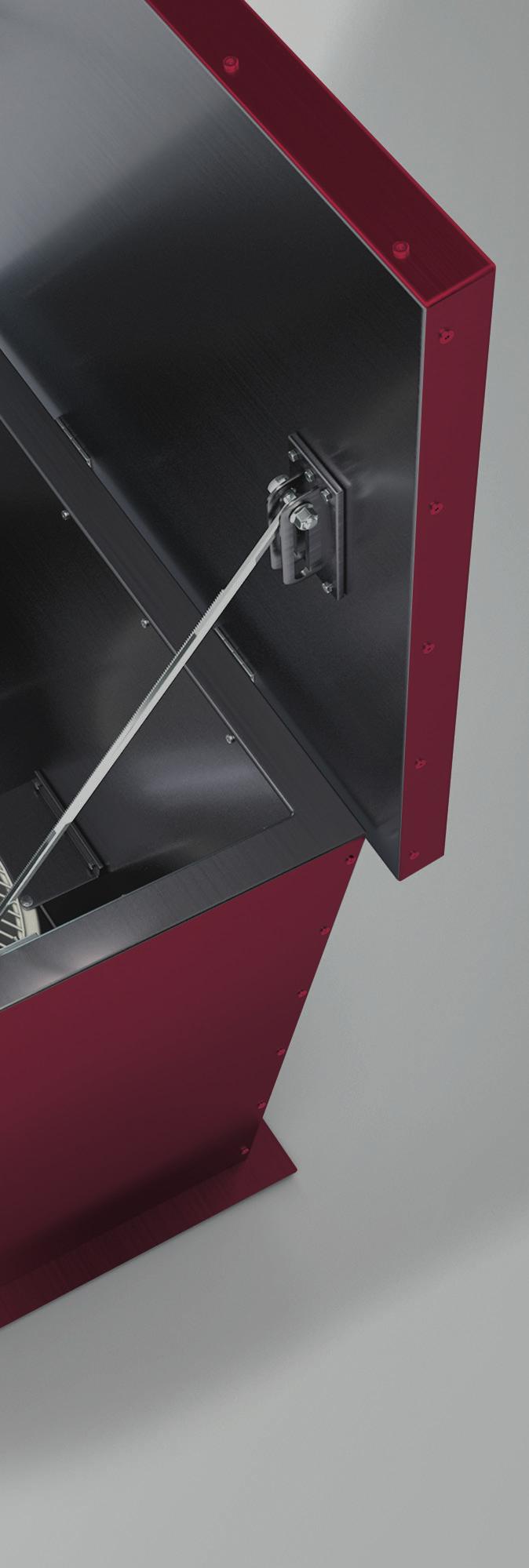

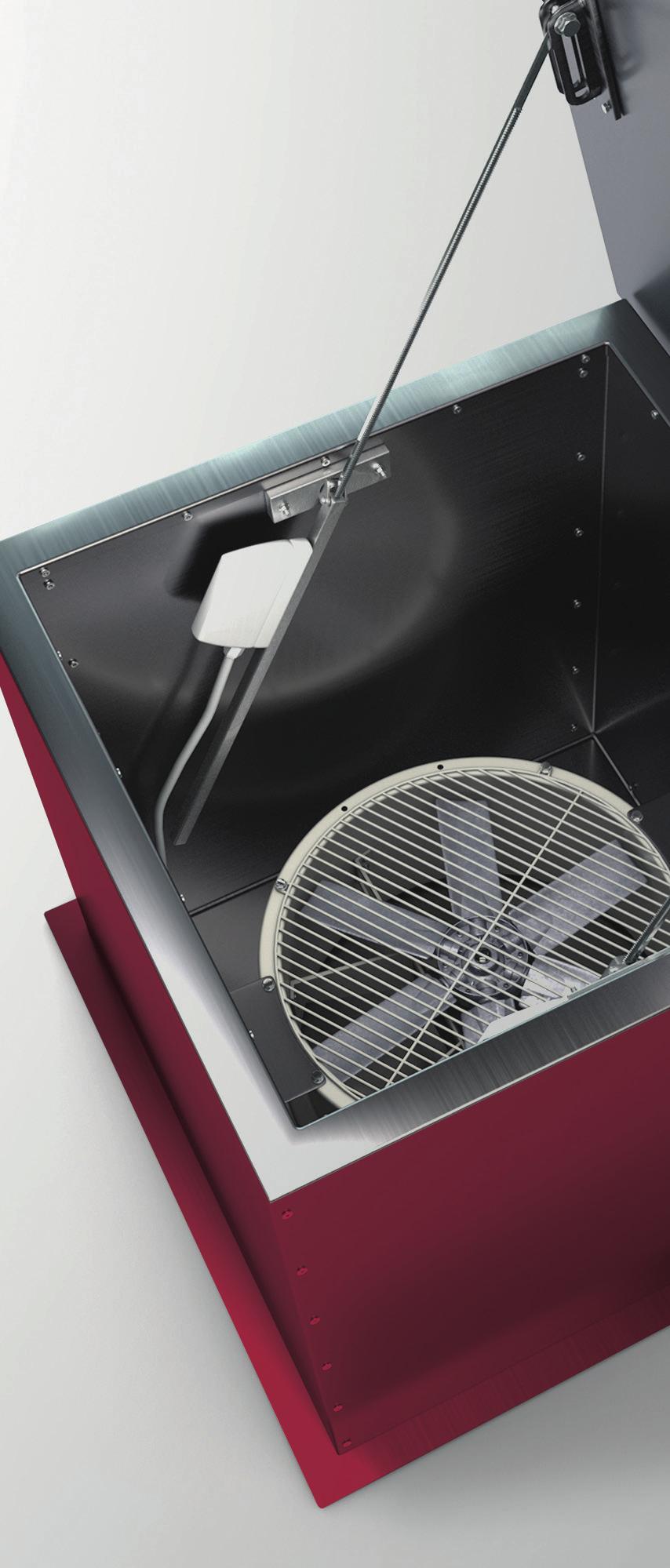

17 MOOTTOROITU AVAUSTOIMINTO Ilmanpoistoluukku avataan erittäin kestävillä moottoroiduilla käyttölaitteilla, jotka varmistavat oikean toiminnon ankarissakin olosuhteissa markkinoilla olevien jyrkimpien lainsäädännön määräysten mukaisilla samanaikaisilla lumi- ja tuulikuormituksella. Tämä järjestelmä on testattu ja sertifioitu tämän tyyppisiin testeihin erikoistuneissa laboratorio-olosuhteissa.
18 HELPPO ASENTAA ARKKITEHTUURINEN INTEGROINTI HATCH- JÄRJESTELMIEN Se on valinnaisesti asennettavissa mihin tahansa kattoon sen kallistuksesta riippumatta. Puhaltimen tuloaukko voidaan jättää auki ilman vetämiseksi suoraan tiloista, tai se voidaan liittää suoraan poistokanavaan käyttämällä poistotuulettimen runkoon kiinnitettyä laippaa. On täysin selvää, että teollisuus- tai liikekiinteistön ulkomuoto ja integrointi ympäristöön on yksi suurimmista asiantuntijoiden haasteista. HATCH-järjestelmän laitteita mukauttamalla voidaan tulipalojen yhteydessä käytetty savunpoistojärjestelmä integroida rakennukseen. HATCH-järjestelmät mukautetaan käyttämällä korroosionkestävää polyesterihartsimaalia RAL-väreissä asiakkaan valinnan tai vinyylilevyillä sovitettuna rakennuksen pintakuvion mukaan.
19 MUKAUTTAMINEN Valinnainen luukun mukauttaminen julkisivuun asennetuille laitteille, kuten THT/WALL. Lopputuloksena laite on integroitu täysin rakennukseen, erityisesti luukun ollessa kiinni.

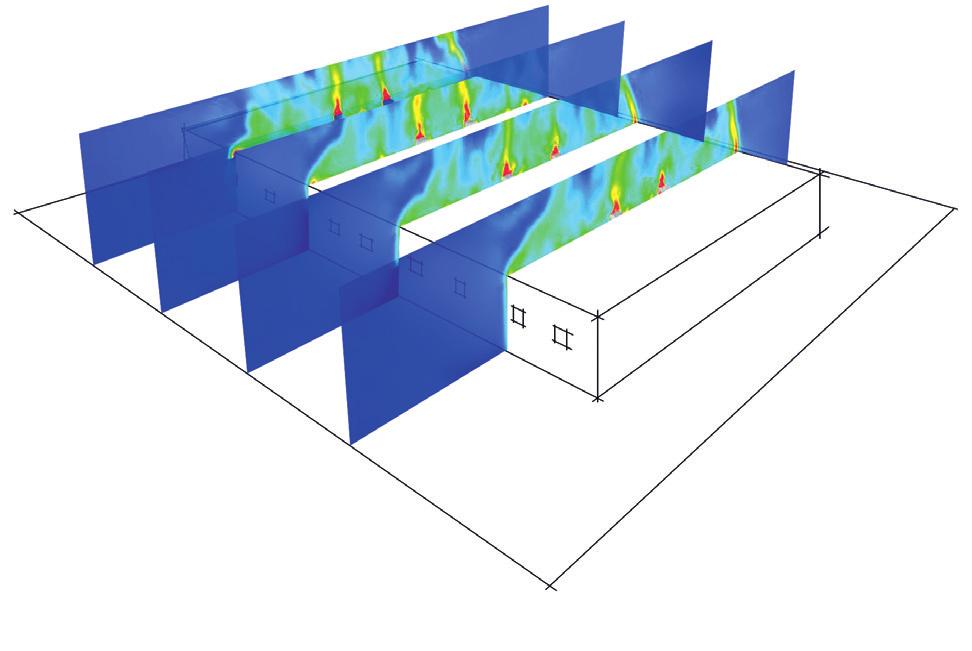

20 ENERGIATUTKIMUS Todistettavasti tehokas TUTKIMUSESIMERKKI ALUE 3,170 m 2 KORKEUS 8 m TILAVUUS m 3 SISÄLÄMPÖTILA 22 O C Erilaisten poistojärjestelmien lämpöhävikin laskemiseksi poistetaan samanarvoiset ehdot erilaisissa asiatutkimuksissa, joten julkisivujen, kattojen ja muiden ilmanotto- ja ilmanpoistokohtien kuin poistopuhaltimien hävikit poistetaan, koska ne ovat kaikki samanarvoisia käytetystä järjestelmästä riippumatta. Seuraavat otetaan käyttöön jatkuvissa lämpötiloissa kaikissa järjestelmissä: ULKOLÄMPÖTILA LÄMMITYS PUHALTIMIEN MÄÄRÄ -5,6 O C Yhteensä 250 kw/h ilmalämpö 8 kpl katossa ja 12 julkisivussa Sisälämpötila: 22 O C Ulkolämpötila: -5,6 O C Erotus: 27,6 O C
21 HATCH-tyyppinen automaattiluukullinen poistojärjestelmä Laskentaesimerkissä on asennettuna 8 kpl 100-kokoista THT/HATCH kattopoistopuhallinta (Roof) kattoon ja 12 kpl 90-kokoista THT/WALL seinäpoistopuhallinta (Wall) käytettyyn julkisivuun. Ottaen huomioon pinta-alueen, lämmönsiirron ja lämpötilan vaihtelut, kaikkien poistopuhaltimien kokonaislämpöhävikki on: Qyhteensä= 1,3 kw/h Nykyinen poistopuhallinjärjestelmä vapaalla ilmanpoistolla Laskentaesimerkissä on asennettuna 8 kpl 100-kokoista aksiaalista kattopoistopuhallinta kattoon ja 12 kpl aksiaalista poistopuhallinta käytettyyn julkisivuun. Ottaen huomioon sisältä ulos kiertävän ilmamäärän, pinta-alueen, lämmönsiirron ja lämpötilan vaihtelut, kaikkien poistopuhaltimien kokonaislämpöhävikki on: Qyhteensä= 251 kw/h Molempien järjestelmien lämpöhävikkiero on 249,7 kw/h ENERGIANSÄÄSTÖ Molempien järjestelmien lämpöhävikkivertailu Lämpöhävikkiero HATCH-järjestelmän eduksi on samanarvoinen eroon kw/h-kulutuksessa. Tutkimus osoitti, että uuden järjestelmän energiansäästö tuntia kohtia on 249,7 kw/h. Kulutettujen energiakustannusten vertailu Perustuen keskimääräiseen hintaan 0,1 /kw/h, säästö lämpöhävikissä on samanarvoinen 249,7 kw/h yhdelle päivälle. Tietyissä lämpötilaolosuhteissa säästö voisi olla 600 /päivässä yhdelle viikolle, joka tarkoittaa viikoittaista 4,200 säästöä tai kuukausittaista 18,000 säästöä. Uuden laitteiston itsensä takaisin maksu Ajallisesti saavutetut säästöt, kun energiansäästöt ovat tärkeitä, määrittelevät näiden uusien ilmanvaihtojärjestelmien investointeja. Lisäksi ne voivat maksaa itsensä takaisin hyvin lyhyessä ajassa.

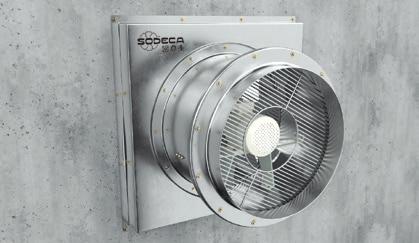

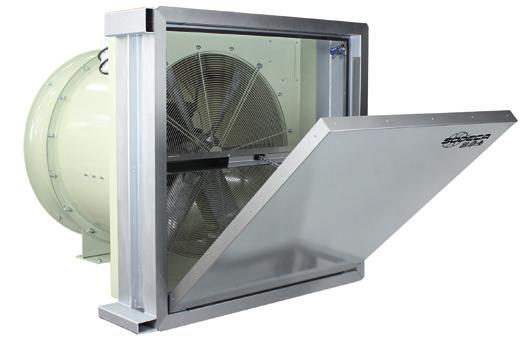

22 THT/WALL Malli Nopeus Sallittu maksimivirta (A) Maks. sähkö teho Siiven kallistus kulma Maks. virtausnopeus Ääni paine taso Keskim. paino According to ErP Dynaamiset seinäasenteiset poistopuhaltimet moottoroidulla luukulla savun poistamiseen tulipalon sattuessa, 400 C/2 h ja 300 C/2 h. Dynaamiset, seinäasenteiset poistopuhaltimet moottoroidulla avausjärjestelmällä asennettavaksi poistokanavaan. Suunniteltu erityisesti nopeaan ja tehokkaaseen haitallisten savujen ja kaasujen poistamiseen tulipalon sattuessa. Soveltuu asennettavaksi teollisuusrakennuksiin, varastoihin tai mihin tahansa muun tyyppiseen rakennukseen. Hyväksytty standardin EN mukaisesti F-400- ja F-300-sertifikaatilla. Voidaan käyttää ympäristön ilmanvaihtoon. Puhallin: Erittäin tukeva rakenne, joka kestää äärimmäisiä sään vaihteluita. Laitteiston rakenne valmistettu ruostesuojatusta sinkitystä teräsmetallilevystä. Vesitiivis rakenne veden sisäänpääsyn estämiseksi. 60 mm lämpöeristys estää kuuman ilman hävikkiä talvikaudella. Seinäasennuskiinnike ja tukijalustan kartiorengas mahdollistavat tarkan ja helpon asennuksen. Varustettu F-400:lla sertifikaattinumerolla 0370-CPR-2823 ja F-300:lla sertifikaattinumerolla 0370-CPR Rajakytkin. Putkimainen teräslevykotelo polyesterihartsiruosteenestokäsittelyllä. Alumiinista valmistetut kulmaa vaihtavat roottorit. Ilmanvirtaussuunta moottorista siipipyörään. Moottori: H-luokan moottorit S1 jatkuva käyttö ja S2 hätäkäyttö. Kuulalaakereilla, IP55- suojaus ja 1 tai 2 nopeutta mallista riippuen. IE3 tehomoottorit 0,75 kw tai suuremmille tehoille, paitsi yksivaiheinen, 2-nopeuksinen ja 8-napainen. Kolmivaiheinen 230/400 V 50 Hz (enint. 3 kw) ja 400/690 V 50 Hz (yli 3 kw). Siirrettävän ilman enimmäislämpötila: S1-20 C +40 C jatkuvaan käyttöön, soveltuu myös lämpimään ilmastoon lämpötilan ollessa enintään 50 C. S2 käytössä 300 C/2 h, 400 C/2 h. Viimeistely: Korroosiota kestävä viimeistely sinkitylle teräslevylle. Pyynnöstä: Korroosionestomaali asiakkaan valitsemalla maalilla. (rpm) 230 V 400 V 690 V (kw) ( o ) (m 3 /t) db(a) (kg) THT/WALL-40-2T-1 IE ,15 1,80 0, THT/WALL-40-2T-1.5 IE ,70 2,70 1, THT/WALL-45-2T-2 IE ,90 3,40 1, THT/WALL-45-2T-3 IE ,70 5,00 2, THT/WALL-50-2T-4 IE ,20 6,50 3, THT/WALL-50-2T-5.5 IE ,30 5,40 4, THT/WALL-56-2T-5.5 IE ,50 5,50 4, THT/WALL-56-2T-7.5 IE ,60 6,14 5, THT/WALL-56-4T-2 IE ,20 3,60 1, THT/WALL-63-4T-3 IE ,00 5,20 2, THT/WALL-63-4T-4 IE ,40 6,60 3, THT/WALL-63-6T-1 IE ,70 2,70 0, THT/WALL-71-4T-3 IE ,00 5,20 2, THT/WALL-71-4T-4 IE ,40 6,60 3, THT/WALL-71-4T-5.5 IE ,40 4,80 4, THT/WALL-71-6T-1.5 IE ,50 3,20 1, THT/WALL-80-4T-3 IE ,00 5,20 2, THT/WALL-80-4T-4 IE ,40 6,60 3, THT/WALL-80-4T-5.5 IE ,40 4,80 4, THT/WALL-80-4T-7.5 IE ,60 7,30 5, THT/WALL-80-6T-1.5 IE ,50 3,20 1, THT/WALL-80-6T-2 IE ,40 4,30 1, THT/WALL-90-4T-7.5 IE ,60 7,30 5, THT/WALL-90-4T-10 IE ,70 10,20 7, THT/WALL-90-4T-15 IE ,00 12,70 11, THT/WALL-90-6T-3 IE ,50 5,50 2, THT/WALL-90-6T-4 IE ,50 7,80 3, THT/WALL-100-4T-10 IE ,70 10,20 7, THT/WALL-100-4T-15 IE ,00 12,70 11, THT/WALL-100-4T-20 IE ,00 16,70 15, THT/WALL-100-6T-5.5 IE ,00 6,40 4, THT/WALL-100-6T-7.5 IE ,40 7,20 5,

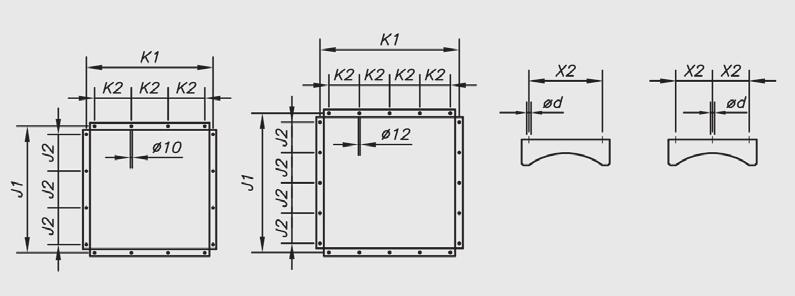

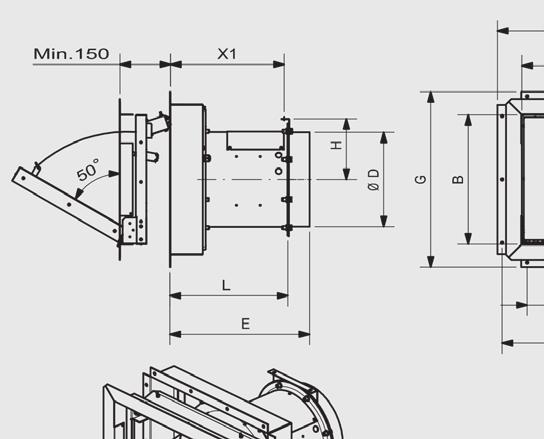

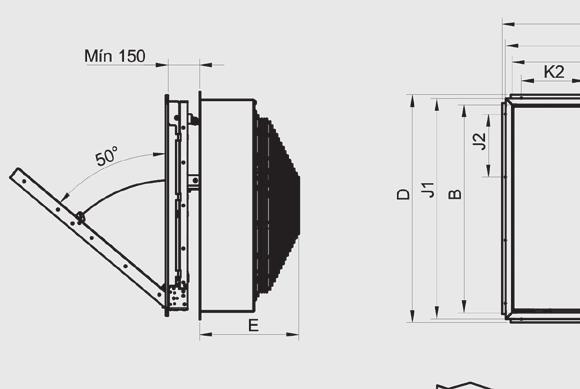

23 THT/WALL * Seinäasennuskiinnike Tukijalustan kartiorengas THT/WALL 40 THT/WALL45 THT/WALL 50 THT/WALL 56 THT/WALL 63 THT/WALL 71 THT/WALL 80 THT/WALL 90 THT/WALL 100 THT/WALL 40 THT/WALL45 THT/WALL 50 THT/WALL 56 THT/WALL 63 THT/WALL 71 THT/WALL 80 THT/WALL 90 THT/WALL 100 Malli A B F G ØD* E H L J1 J2 K1 K2 X1 X2 ød THT/WALL THT/WALL THT/WALL THT/WALL THT/WALL THT/WALL THT/WALL THT/WALL THT/WALL (*) Suositeltava putken nimellishalkaisija (A x B) Seinäaukon nimelliskoko.
24 THT/WALL-F Malli Nopeus Sallittu maksimivirta (A) Maks. sähkö teho Siiven kallistus kulma Maks. virtausnopeus Ääni paine taso Keskim. paino According to ErP Dynaamiset seinäasenteiset poistopuhaltimet moottoroidulla luukulla savun poistamiseen tulipalon sattuessa, 400 C/2 h ja 300 C/2 h. Dynaamiset seinäpoistopuhaltimet moottoroidulla avausjärjestelmällä ja suojaristikolla käytettäväksi ilman poistokanavaa. Suunniteltu erityisesti nopeaan ja tehokkaaseen haitallisten savujen ja kaasujen poistamiseen tulipalon sattuessa. Soveltuu asennettavaksi teollisuusrakennuksiin, varastoihin tai mihin tahansa muun tyyppiseen rakennukseen. Hyväksytty standardin EN mukaisesti F-400- ja F-300-sertifikaatilla. Voidaan käyttää ympäristön ilmanvaihtoon. (rpm) 230 V 400 V 690 V (kw) ( o ) (m 3 /t) db(a) (kg) THT/WALL-F-40-2T-1.5 IE ,70 2,70 1, THT/WALL-F-45-2T-2 IE ,90 3,40 1, THT/WALL-F-45-2T-3 IE ,70 5,00 2, THT/WALL-F-56-4T-2 IE ,20 3,60 1, THT/WALL-F-63-4T-3 IE ,00 5,20 2, THT/WALL-F-63-4T-4 IE ,40 6,60 3, Puhallin: Erittäin tukeva rakenne, joka kestää äärimmäisiä sään vaihteluita. Laitteiston rakenne valmistettu ruostesuojatusta sinkitystä teräsmetallilevystä. Vesitiivis rakenne veden sisäänpääsyn estämiseksi. 60 mm lämpöeristys estää kuuman ilman hävikkiä talvikaudella. Seinäasennuskiinnike mahdollistaa oikean ja helpon asennustavan. F-400 on varustettu sertifikaattinumerolla 0370-CPR ja F-300 sertifikaattinumerolla 0370-CPR-0973 Rajakytkin. Alumiinista valmistetut kulmaa vaihtavat roottorit. Ilmanvirtaussuunta moottorista siipipyörään. Moottori: H-luokan moottorit S1 jatkuva käyttö ja S2 hätäkäyttö. Kuulalaakereilla, IP55- suojaus ja 1 tai 2 nopeutta mallista riippuen. IE3 tehomoottorit 0,75 kw tai suuremmille tehoille, paitsi yksivaiheinen, 2-nopeuksinen ja 8-napainen. Kolmivaiheinen 230/400 V 50 Hz (enint. 3 kw) ja 400/690 V 50 Hz (yli 3 kw). Siirrettävän ilman enimmäislämpötila: S1-20 C +40 C jatkuvaan käyttöön, soveltuu myös lämpimään ilmastoon lämpötilan ollessa enintään 50 C. S2 käytössä 300 C/2 h, 400 C/2 h. Viimeistely: Korroosiota kestävä viimeistely sinkitylle teräslevylle. Pyynnöstä: Korroosionestomaali asiakkaan valitsemalla maalilla. THT/WALL-F-71-4T-3 IE ,00 5,20 2, THT/WALL-F-71-4T-4 IE ,40 6,60 3, THT/WALL-F-71-6T-1.5 IE ,50 3,20 1, THT/WALL-F-80-4T-3 IE ,00 5,20 2, THT/WALL-F-80-4T-4 IE ,40 6,60 3, THT/WALL-F-80-4T-5.5 IE ,40 4,80 4, THT/WALL-F-80-6T-1.5 IE ,50 3,20 1, THT/WALL-F-80-6T-2 IE ,40 4,30 1, THT/WALL-F-90-4T-7.5 IE ,60 7,30 5, THT/WALL-F-90-4T-10 IE ,70 10,20 7, THT/WALL-F-90-6T-3 IE ,50 5,50 2, THT/WALL-F-90-6T-4 IE ,50 7,80 3, THT/WALL-F-100-4T-10 IE ,70 10,20 7, THT/WALL-F-100-4T-15 IE ,00 12,70 11, THT/WALL-F-100-4T-20 IE ,00 16,70 15, THT/WALL-F-100-6T-5.5 IE ,00 6,40 4,

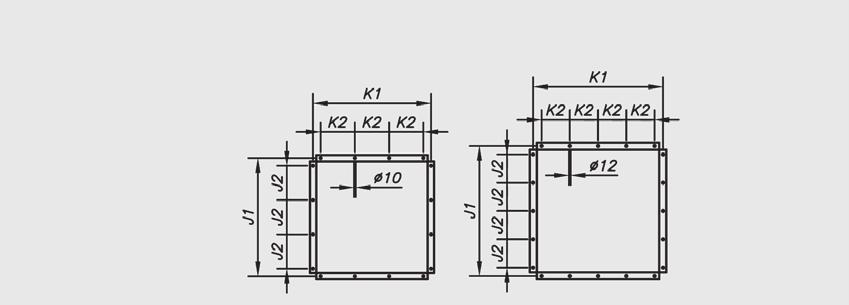

25 THT/WALL-F * Seinäasennuskiinnike THT/WALL-F 40 THT/WALL-F 45 THT/WALL-F 56 THT/WALL-F 63 THT/WALL-F 71 THT/WALL-F 80 THT/WALL-F 90 THT/WALL-F 100 Malli A B C D E J1 J2 K1 K2 THT/WALL-F THT/WALL-F THT/WALL-F THT/WALL-F THT/WALL-F THT/WALL-F THT/WALL-F THT/WALL-F (A x B) Seinäaukon nimelliskoko ilman kehysvarusteita (PM).

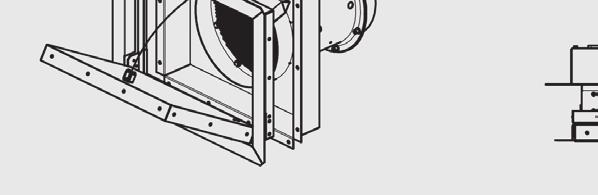

26 WALL/DUCT STANDARDI AA-VERSIO AI-VERSIO Malli Nopeus Sallittu maksimivirta (A) Maks. sähkö teho Suurin virtausnopeus Ääni paine taso Keskim. paino According to ErP Dynaamiset poistopuhaltimet, joissa on moottoroitu luukku. Seinäasenteiset aksiaaliset puhaltimet, joissa on lasikuituvahvisteiset muoviset siipipyörät ja moottorikäyttöinen avaustoiminto poistoputken liitäntää varten. Soveltuvat asennettaviksi teollisiin tai kaupallisiin rakennuksiin. Voidaan käyttää ympäristön ilmanvaihtoon. Puhallin: Erittäin tukeva rakenne, joka kestää äärimmäisiä sään vaihteluita. Laitteiston rakenne valmistettu ruostesuojatusta sinkitystä teräsmetallilevystä. Vesitiivis rakenne veden sisäänpääsyn estämiseksi. 60 mm lämpöeristys estää kuuman ilman hävikkiä talvikaudella. Seinäasennuskiinnike ja tukijalustan kartiorengas mahdollistavat tarkan ja helpon asennuksen. Rajakytkin. PL-version siipipyörät ovat vahvistettu polyamidi-6:lla ja AL-versio alumiinivalulla. Mallit 40-2T, 45-2T, 100-4T-15 ja 100-4T-20 ainoastaan AL-versioina. Putkimainen teräslevykotelo on varustettu ulkoisella liitinrasialla. Ilmanvirtaussuunta moottorista siipipyörään. Moottori: IE3 tehomoottorit 0,75 kw tai suuremmille tehoille, paitsi yksivaiheinen, 2-nopeuksinen ja 8-napainen. F-luokan moottorit, joissa kuulalaakerit ja IP55-suojaus. Yksivaiheinen 230 V - 50 Hz ja kolmevaiheinen 230/400 V - 50 Hz (4 kw saakka) ja 400/690 V - 50 Hz (4 kw ylittäviin tehoihin). Käyttölämpötila: -25 C +60 C. Viimeistely: Korroosiota kestävä viimeistely sinkitylle teräslevylle. Saatavilla olevat versiot: AI: Luukku asennetaan yläosaan, ilmansuunta siipipyörästä moottoriin ilman poistamiseksi tiloista. AA: Luukku asennetaan yläosaan, ilmansuunta siipipyörästä moottoriin ilman virtaamiseksi tiloihin. Pyynnöstä: Korroosionestomaali asiakkaan valitsemalla maalilla. (rpm) 230 V 400 V 690 V (kw) (m 3 /t) db(a) (kg) WALL/DUCT-40-2T-1.5 IE ,03 2,34 1, WALL/DUCT-45-2T-2 IE ,34 3,07 1, WALL/DUCT-45-2T-3 IE ,32 4,21 2, WALL/DUCT-45-4T ,02 1,17 0, WALL/DUCT-50-4T ,92 1,69 0, WALL/DUCT-56-4T-1 IE ,82 1,62 0, WALL/DUCT-56-4T-1.5 IE ,07 2,34 1, WALL/DUCT-56-4T-2 IE ,41 3,11 1, WALL/DUCT-56-6T ,99 1,73 0, WALL/DUCT-63-4T-1 IE ,82 1,62 0, WALL/DUCT-63-4T-1.5 IE ,07 2,34 1, WALL/DUCT-63-4T-2 IE ,41 3,11 1, WALL/DUCT-63-4T-3 IE ,93 4,56 2, WALL/DUCT-63-4T-4 IE ,7 6,15 3, WALL/DUCT-63-6T ,99 1,73 0, WALL/DUCT-71-4T-2 IE ,41 3,11 1, WALL/DUCT-71-4T-3 IE ,93 4,56 2, WALL/DUCT-71-4T-4 IE ,7 6,15 3, WALL/DUCT-71-6T-1 IE ,36 1,93 0, WALL/DUCT-71-6T-1.5 IE ,68 2,69 1, WALL/DUCT-80-4T-3 IE ,93 4,56 2, WALL/DUCT-80-4T-4 IE ,7 6,15 3, WALL/DUCT-80-4T-5.5 IE ,9 8 4, WALL/DUCT-80-6T-1.5 IE ,68 2,69 1, WALL/DUCT-80-6T-2 IE ,43 3,7 1, WALL/DUCT-90-4T-5.5 IE ,9 8 4, WALL/DUCT-90-4T-7.5 IE ,3 5,97 5, WALL/DUCT-90-4T-10 IE ,9 8,06 7, WALL/DUCT-90-6T-2 IE ,43 3,7 1, WALL/DUCT-90-6T-3 IE ,08 5,22 2, WALL/DUCT-90-6T-4 IE ,91 3, WALL/DUCT-100-4T-7.5 IE ,3 5,97 5, WALL/DUCT-100-4T-10 IE ,9 8,06 7, WALL/DUCT-100-4T-15 IE ,9 12,1 11, WALL/DUCT-100-4T-20 IE ,9 16,2 15, WALL/DUCT-100-6T-3 IE ,08 5,22 2, WALL/DUCT-100-6T-4 IE ,91 3, WALL/DUCT-100-6T-5.5 IE ,6 8,99 4,
27 WALL/DUCT STANDARDI VERSIO AA-VERSIO * Seinäasennuskiinnike Tukijalustan kartiorengas AI-VERSIO WALL/DUCT 40 WALL/DUCT 45 WALL/DUCT 50 WALL/DUCT 56 WALL/DUCT 63 WALL/DUCT 71 WALL/DUCT 80 WALL/DUCT 90 WALL/DUCT 100 WALL/DUCT 40 WALL/DUCT 45 WALL/DUCT 50 WALL/DUCT 56 WALL/DUCT 63 WALL/DUCT 71 WALL/DUCT 80 WALL/DUCT 90 WALL/DUCT 100 Malli A B F G ØD* ØD* H L J1 J2 K1 K2 X1 X2 ød WALL/DUCT WALL/DUCT WALL/DUCT WALL/DUCT WALL/DUCT WALL/DUCT WALL/DUCT WALL/DUCT WALL/DUCT (*) Suositeltava putken nimellishalkaisija (A x B) Seinäaukon nimelliskoko.
28 WALL/FREE STANDARDI AA-VERSIO AI-VERSIO Malli Nopeus Sallittu maksimivirta (A) Maks. sähkö teho Siiven kallistus kulma Maks. virtausnopeus Ääni paine taso Keskim. paino According to ErP Dynaamiset seinäasennettavat poistopuhaltimet moottoroidulla luukulla. Dynaamiset seinäpoistopuhaltimet moottoroidulla avausjärjestelmällä ja suojaristikolla käytettäväksi ilman poistokanavaa. Soveltuu asennettavaksi teollisuusrakennuksiin, varastoihin tai mihin tahansa muun tyyppiseen rakennukseen. Voidaan käyttää ympäristön ilmanvaihtoon. (rpm) 230 V 400 V 690 V (kw) ( o ) (m 3 /t) db(a) (kg) WALL/FREE-40-2T-1.5 IE ,03 2,34 1, WALL/FREE-45-2T-2 IE ,34 3,07 1, WALL/FREE-45-2T-3 IE ,32 4,21 2, WALL/FREE-56-4T-2 IE ,41 3,11 1, Puhallin: Erittäin tukeva rakenne, joka kestää äärimmäisiä sään vaihteluita. Laitteiston rakenne valmistettu ruostesuojatusta sinkitystä teräsmetallilevystä. Vesitiivis rakenne veden sisäänpääsyn estämiseksi. 60 mm lämpöeristys estää kuuman ilman hävikkiä talvikaudella. Seinäasennuskiinnike mahdollistaa oikean ja helpon asennustavan. Rajakytkin. Alumiinista valmistetut kulmaa vaihtavat roottorit. Ilmanvirtaussuunta moottorista siipipyörään. Moottori: IE3 tehomoottorit 0,75 kw tai suuremmille tehoille, paitsi yksivaiheinen, 2-nopeuksinen ja 8-napainen. Luokan F moottorit varustettuna kuulalaakereilla ja IP55-suojauksella, paitsi 1-vaiheiset mallit koosta 45 kokoon 56. IP54-suojaus. 1- tai 2-nopeuksiset mallista riippuen. Yksivaiheinen 230 V - 50 Hz ja kolmevaiheinen 230/400 V - 50 Hz (4 kw saakka) ja 400/690 V - 50 Hz (4 kw ylittäviin tehoihin). Käyttölämpötila: -25 C +50 C Viimeistely: Korroosiota kestävä viimeistely sinkitylle teräslevylle. Saatavilla olevat versiot: AI: Luukku asennetaan yläosaan, ilmansuunta siipipyörästä moottoriin ilman poistamiseksi tiloista. AA: Luukku asennetaan yläosaan, ilmansuunta siipipyörästä moottoriin ilman virtaamiseksi tiloihin. Pyynnöstä: Korroosionestomaali asiakkaan valitsemalla maalilla. WALL/FREE-63-4T-3 IE ,93 4,56 2, WALL/FREE-63-4T-4 IE ,7 6, WALL/FREE-71-4T-3 IE ,93 4,56 2, WALL/FREE-71-4T-4 IE ,7 6, WALL/FREE-71-6T-1.5 IE ,68 2,69 1, WALL/FREE-80-4T-3 IE ,93 4,56 2, WALL/FREE-80-4T-4 IE ,7 6, WALL/FREE-80-4T-5.5 IE , WALL/FREE-80-6T-1.5 IE ,68 2,69 1, WALL/FREE-80-6T-2 IE ,43 3,7 1, WALL/FREE-90-4T-7.5 IE ,3 5,97 5, WALL/FREE-90-4T-10 IE ,9 8,06 7, WALL/FREE-90-6T-3 IE ,08 5,22 2, WALL/FREE-90-6T-4 IE , WALL/FREE-100-4T-10 IE ,9 8,06 7, WALL/FREE-100-4T-15 IE ,9 12, WALL/FREE-100-4T-20 IE ,9 16, WALL/FREE-100-6T-5.5 IE ,6 8,

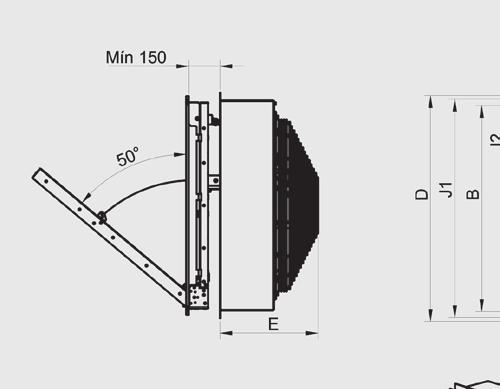

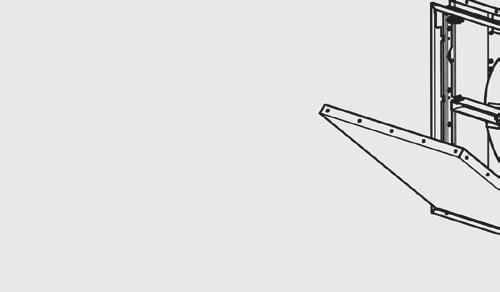

29 WALL/FREE STANDARDI VERSIO AA-VERSIO AI-VERSIO * Seinäasennuskiinnike WALL/FREE 40 WALL/FREE 45 WALL/FREE 56 WALL/FREE 63 WALL/FREE 71 WALL/FREE 80 WALL/FREE 90 WALL/FREE 100 Malli A B C D E J1 J2 K1 K2 WALL/FREE WALL/FREE WALL/FREE WALL/FREE WALL/FREE WALL/FREE WALL/FREE WALL/FREE (A x B) Seinäaukon nimelliskoko ilman kehysvarusteita (PM).
30 WALL/AXIAL STANDARDI AA-VERSIO AI-VERSIO Malli Nopeus Sallittu maksimivirta (A) Asennettu teho Maks. virtausnopeus Ääni paine taso Keskim. paino According to ErP Dynaamiset seinäasennettavat aksiaalipoistopuhaltimet moottoroidulla luukulla. Seinäasenteiset aksiaaliset puhaltimet, joissa on lasikuituvahvisteiset muoviset siipipyörät ja moottorikäyttöinen avaustoiminto. Soveltuvat asennettaviksi teollisiin tai kaupallisiin rakennuksiin. Voidaan käyttää ympäristön ilmanvaihtoon. (rpm) 230 V 400 V (kw) (m 3 /t) db(a) (kg) WALL/AXIAL-40-4T ,66 0,96 0, WALL/AXIAL-45-4T ,02 1,17 0, WALL/AXIAL-50-4T ,92 1,69 0, Puhallin: Erittäin tukeva rakenne, joka kestää äärimmäisiä sään vaihteluita. Laitteiston rakenne valmistettu ruostesuojatusta sinkitystä teräsmetallilevystä. Vesitiivis rakenne veden sisäänpääsyn estämiseksi. 60 mm lämpöeristys estää kuuman ilman hävikkiä talvikaudella. Seinäasennuskiinnike ja tukijalustan kartiorengas mahdollistavat tarkan ja helpon asennuksen. Rajakytkin. Levyteräksestä valmistettu tukipohja. Lasikuidulla vahvistettu polyamidi-6 -siipipyörä. UNE-EN ISO standardia noudattava kontaktia estävä suojasäleikkö. 71-malleissa suojasäleikkö toimitetaan lisävarusteena. Ilmanvirtaussuunta moottorista siipipyörään. Moottori: IE3 tehomoottorit 0,75 kw tai suuremmille tehoille, paitsi yksivaiheinen, 2-nopeuksinen ja 8-napainen. F-luokan moottorit, joissa kuulalaakerit ja IP55-suojaus. Yksivaiheinen 230 V - 50 Hz ja kolmevaiheinen 230/400 V - 50 Hz (4 kw saakka) ja 400/690 V - 50 Hz (4 kw ylittäviin tehoihin). Käyttölämpötila: -25 C +60 C. Viimeistely: Korroosiota kestävä viimeistely sinkitylle teräslevylle. Saatavilla olevat versiot: AI: Luukku asennetaan yläosaan, ilmansuunta siipipyörästä moottoriin ilman poistamiseksi tiloista. AA: Luukku asennetaan yläosaan, ilmansuunta siipipyörästä moottoriin ilman virtaamiseksi tiloihin. Pyynnöstä: Korroosionestomaali asiakkaan valitsemalla maalilla. Moottoroidut avausvarret, joiden syöttöjännite on 24 V. DC WALL/AXIAL-50-6T 900 2,24 1,30 0, WALL/AXIAL-56-4T IE ,07 2,34 1, WALL/AXIAL-56-6T 900 2,24 1,30 0, WALL/AXIAL-63-4T IE ,07 2,34 1, WALL/AXIAL-63-6T 900 2,24 1,30 0, WALL/AXIAL-71-4T IE ,41 3,11 1, WALL/AXIAL-71-6T IE ,36 1,93 0,
31 WALL/AXIAL STANDARDI VERSIO AA-VERSIO AI-VERSIO WALL/AXIAL 40 WALL/AXIAL 45 WALL/AXIAL 50 WALL/AXIAL 56 WALL/AXIAL 63 WALL/AXIAL 71 Malli A B F G X1 J1 J2 K1 K2 WALL/AXIAL WALL/AXIAL WALL/AXIAL WALL/AXIAL WALL/AXIAL WALL/AXIAL
32 THT/HATCH Malli Nopeus Sallittu maksimivirta (A) Maks. sähkö teho Maks. virtausnopeus Ääni paine taso Keskim. paino According to ErP (rpm) 230 V 400 V 690 V (kw) (m 3 /t) db(a) (kg) THT/HATCH-40-2T-1 IE ,15 1,80 0, THT/HATCH-40-2T-1.5 IE ,70 2,70 1, THT/HATCH-45-2T-2 IE ,90 3,40 1, THT/HATCH-45-2T-3 IE ,70 5,00 2, THT/HATCH-50-2T-4 IE ,20 6,50 3, C/2 h- ja 300 C/2 h-luokiteltu dynaaminen poistojärjestelmä moottoroidulla avaustoiminnolla. Varustettu kattoasennetulla puhaltimella savun poistamiseen tulipalon sattuessa. Dynaamiset poistojärjestelmät, joissa kattoasennetut poistopuhaltimet ja moottoroitu avaustoiminto. Suunniteltu erityisesti nopeaan ja tehokkaaseen haitallisten savujen ja kaasujen poistamiseen tulipalon sattuessa. Soveltuvat asennettaviksi teollisiin tai kaupallisiin rakennuksiin. Hyväksytty standardin EN mukaisesti F-400- ja F-300-sertifikaatilla. Nopea savun poisto mahdollistaa sammutusmiehistön tehokkaan toiminnan, nopean ihmisten evakuoinnin ja estää uusien tulilähteiden syntymisen ja rakennuksen lisävauriot. Voidaan käyttää myös ympäristön ilmanvaihtoon rakennuksissa, mihin se on asennettu. THT/HATCH-56-2T-5.5 IE ,50 5,50 4, THT/HATCH-56-2T-7.5 IE ,60 6,14 5, THT/HATCH-63-4T-3 IE ,00 5,20 2, THT/HATCH-63-4T-4 IE ,40 6,60 3, THT/HATCH-63-6T-1 IE ,70 2,70 0, THT/HATCH-80-4T-3 IE ,00 5,20 2, Puhallin: Erittäin tukeva rakenne, joka kestää äärimmäisiä sään vaihteluita. Laitteiston rakenne valmistettu ruostesuojatusta sinkitystä teräsmetallilevystä. Vesitiivis rakenne veden sisäänpääsyn estämiseksi. 60 mm lämpöeristys estää kuuman ilman hävikkiä talvikaudella. Mukautuva helma asianmukaiseen ja helppoon kattoasentamiseen. Huoltokytkin, jossa NA/NC-lisäkosketin laitteen irtikytkennän ohjaukseen. Kattoasenteisilla poistopuhaltimilla varustettuna F-400:lla on sertifikaattinumero 0370-CPR-1827 ja F-300:lla sertifikaattinumero 0370-CPR Putkimainen teräslevykotelo polyesterihartsiruosteenestokäsittelyllä. Alumiinivaletut suunnattavat roottorit. Järjestelmän avaus: Moottoroidut avautuvat varret koteloidulla IP-65-mekanismilla. Syöttöjännite 230 VAC, 50 Hz. Vahvistettu, taattu järjestelmä yli toiminnon maksimikuormalla. Maksimikuorma 1000 Nw. Automaattinen avaus ulkoisen ohjausjärjestelmän signaalin kautta (paloasema, savunilmaisin...). Ohjausjärjestelmä ei kuulu toimitukseen. Rajakytkin luukun asennon ilmoittamiseen. Moottori: H-luokan moottorit, S1 jatkuva käyttö ja S2 hätäkäyttö, kuulalaakereilla ja IP55 suojauksella. IE3 tehomoottorit 0,75 kw tai suuremmille tehoille, paitsi yksivaiheinen, 2-nopeuksinen ja 8-napainen. Kolmevaiheiset 230/400 V-50 Hz (3 kw saakka) ja 400/690 V-50 Hz (3 kw ylittäviin tehoihin). Siirrettävän ilman enimmäislämpötila: S1-25 C +40 C jatkuvaan käyttöön, soveltuu myös lämpimään ilmastoon lämpötilan ollessa enintään 50 C. S2 käytössä 300 C/2 h, 400 C/2 h. Viimeistely: Korroosiota kestävä viimeistely sinkitylle teräslevylle. Pyynnöstä: Polyesterihartsimaalattu ruosteenestoviimeistely. Moottoroidut avausvarret, joiden syöttöjännite on 24 V. DC THT/HATCH-80-4T-4 IE ,40 6,60 3, THT/HATCH-80-4T-5.5 IE ,40 4,80 4, THT/HATCH-80-4T-7.5 IE ,60 7,30 5, THT/HATCH-80-6T-1.5 IE ,50 3,20 1, THT/HATCH-80-6T-2 IE ,40 4,30 1, THT/HATCH-90-4T-7.5 IE ,60 7,30 5, THT/HATCH-90-4T-10 IE ,70 10,20 7, THT/HATCH-90-4T-15 IE ,00 12,70 11, THT/HATCH-90-6T-3 IE ,50 5,50 2, THT/HATCH-90-6T-4 IE ,50 7,80 3, THT/HATCH-100-4T-10 IE ,70 10,20 7, THT/HATCH-100-4T-15 IE ,00 12,70 11, THT/HATCH-100-4T-20 IE ,00 16,70 15, THT/HATCH-100-6T-5.5 IE ,00 6,40 4, THT/HATCH-100-6T-7.5 IE ,40 7,20 5,
33 Malli Nopeus Sallittu maksimivirta (A) Maks. sähkö teho Maks. virtausnopeus Ääni paine taso Keskim. paino (rpm) 230 V 400 V 690 V (kw) (m 3 /t) db(a) (kg) According to ErP THT/HATCH THT/HATCH-125-4T/3-25 IE ,00 21,36 18, THT/HATCH-125-4T/3-30 IE ,00 24,25 22, THT/HATCH-125-4T/3-40 IE ,00 33,49 30, THT/HATCH-125-4T/6-25 IE ,00 21,36 18, THT/HATCH-125-4T/6-30 IE ,00 24,25 22, THT/HATCH-125-4T/6-40 IE ,00 33,49 30, THT/HATCH-125-4T/6-50 IE ,00 42,15 37, THT/HATCH-125-4T/9-25 IE ,00 21,36 18, THT/HATCH-125-4T/9-30 IE ,00 24,25 22, THT/HATCH-125-4T/9-40 IE ,00 33,49 30, THT/HATCH-125-4T/9-50 IE ,00 42,15 37, THT/HATCH-125-6T/3-4 IE ,00 8,70 3, THT/HATCH-125-6T/3-5.5 IE ,00 6,35 4, THT/HATCH-125-6T/3-7.5 IE ,00 8,08 5, THT/HATCH-125-6T/3-10 IE ,60 10,74 7, Malli A B C D Ød1 E F H H1 J K THT/HATCH THT/HATCH THT/HATCH THT/HATCH THT/HATCH THT/HATCH THT/HATCH THT/HATCH THT/HATCH-125-6T/3-15 IE ,00 15,01 11, THT/HATCH-125-6T/3-20 IE ,50 20,50 15, THT/HATCH-125-6T/6-5.5 IE ,00 6,35 4, THT/HATCH-125 THT/HATCH-125-6T/6-7.5 IE ,00 8,08 5, THT/HATCH-125-6T/6-10 IE ,60 10,74 7, THT/HATCH-125-6T/6-15 IE ,00 15,01 11, THT/HATCH-125-6T/6-20 IE ,50 20,50 15, THT/HATCH-125-6T/9-10 IE ,60 10,74 7, THT/HATCH-125-6T/9-15 IE ,00 15,01 11, THT/HATCH-125-6T/9-20 IE ,50 20,50 15, Malli A B C D Ød1 E F H H1 J K THT/HATCH
34 HCT/HATCH Malli Nopeus Sallittu maksimivirta (A) Maks. sähkö teho Maks. virtausnopeus Ääni paine taso Keskim. paino According to ErP (rpm) 230 V 400 V 690 V (kw) (m 3 /t) db(a) (kg) HCT/HATCH-40-2T-1.5 IE ,03 2,34 1, HCT/HATCH-45-2T-2 IE ,34 3,07 1, HCT/HATCH-45-2T-3 IE ,32 4,21 2, HCT/HATCH-45-4T ,02 1,17 0, HCT/HATCH-50-4T ,92 1,69 0, HCT/HATCH-56-4T-1 IE ,82 1,62 0, Dynaamiset poistojärjestelmät moottoroidulla avaustoiminnolla varustettuna kattoasenteisella poistotuulettimella. Dynaamiset poistojärjestelmät, joissa kattoasennetut poistopuhaltimet ja moottoroitu avaustoiminto. Soveltuvat asennettaviksi teollisiin tai kaupallisiin rakennuksiin. Voidaan käyttää myös ympäristön ilmanvaihtoon rakennuksissa, mihin se on asennettu. HCT/HATCH-56-4T-1.5 IE ,07 2,34 1, HCT/HATCH-56-4T-2 IE ,41 3,11 1, HCT/HATCH-56-6T ,99 1,73 0, HCT/HATCH-63-4T-1 IE ,82 1,62 0, HCT/HATCH-63-4T-1.5 IE ,07 2,34 1, HCT/HATCH-63-4T-2 IE ,41 3,11 1, Puhallin: Erittäin tukeva rakenne, joka kestää äärimmäisiä sään vaihteluita. Laitteiston rakenne valmistettu ruostesuojatusta sinkitystä teräsmetallilevystä. Vesitiivis rakenne veden sisäänpääsyn estämiseksi. 60 mm lämpöeristys estää kuuman ilman hävikkiä talvikaudella. Mukautuva helma asianmukaiseen ja helppoon kattoasentamiseen. Huoltokytkin, jossa NA/NC-lisäkosketin laitteen irtikytkennän ohjaukseen. Putkimainen teräslevykotelo polyesterihartsiruosteenestokäsittelyllä. Alumiinivaletut roottorit. Valualumiinista valmistetut 125 roottoria 3, 6 tai 9 siivellä ja säädettävällä kallistuskulmalla. Järjestelmän avaus: Moottoroidut avautuvat varret koteloidulla IP-65-mekanismilla. Syöttöjännite 230 VAC, 50 Hz. Vahvistettu, taattu järjestelmä yli toiminnon maksimikuormalla. Maksimikuorma 1000 Nw. Automaattinen avaus ulkoisen ohjausjärjestelmän signaalin kautta (paloasema, savunilmaisin...). Ohjausjärjestelmä ei kuulu toimitukseen. Rajakytkin luukun asennon ilmoittamiseen. Moottori: IE3 tehomoottorit 0,75 kw tai suuremmille tehoille, paitsi yksivaiheinen, 2-nopeuksinen ja 8-napainen. F-luokan moottorit, joissa kuulalaakerit ja IP55-suojaus. Kolmevaiheinen 230/400 V-50 Hz (4 kw saakka) ja 400/690 V-50 Hz (4 kw ylittäviin tehoihin). Käyttölämpötila: -25 C +50 C Viimeistely: Korroosiota kestävä viimeistely sinkitylle teräslevylle. Pyynnöstä: Polyesterihartsimaalattu ruosteenestoviimeistely. Moottoroidut avausvarret, joiden syöttöjännite on 24 V. DC HCT/HATCH-63-4T-3 IE ,93 4,56 2, HCT/HATCH-63-4T-4 IE ,70 6,15 3, HCT/HATCH-63-6T ,99 1,73 0, HCT/HATCH-71-4T-2 IE ,41 3,11 1, HCT/HATCH-71-4T-3 IE ,93 4,56 2, HCT/HATCH-71-4T-4 IE ,70 6,15 3, HCT/HATCH-71-6T-1 IE ,36 1,93 0, HCT/HATCH-71-6T-1.5 IE ,68 2,69 1, HCT/HATCH-80-4T-3 IE ,93 4,56 2, HCT/HATCH-80-4T-4 IE ,70 6,15 3, HCT/HATCH-80-4T-5.5 IE ,90 8,00 4, HCT/HATCH-80-6T-1.5 IE ,68 2,69 1, HCT/HATCH-80-6T-2 IE ,43 3,70 1, HCT/HATCH-90-4T-5.5 IE ,90 8,00 4, HCT/HATCH-90-4T-7.5 IE ,30 5,97 5, HCT/HATCH-90-4T-10 IE ,90 8,06 7, HCT/HATCH-90-6T-2 IE ,43 3,70 1, HCT/HATCH-90-6T-3 IE ,08 5,22 2, HCT/HATCH-90-6T-4 IE ,00 6,91 3, HCT/HATCH-100-4T-7.5 IE ,30 5,97 5,
35 Malli Nopeus Sallittu maksimivirta (A) Maks. sähkö teho Maks. virtausnopeus Ääni paine taso Keskim. paino (rpm) 230 V 400 V 690 V (kw) (m 3 /t) db(a) (kg) According to ErP HCT/HATCH HCT/HATCH-100-4T-10 IE ,90 8,06 7, HCT/HATCH-100-4T-15 IE ,90 12,10 11, HCT/HATCH-100-4T-20 IE ,90 16,20 15, HCT/HATCH-100-6T-3 IE ,08 5,22 2, HCT/HATCH-100-6T-4 IE ,00 6,91 3, HCT/HATCH-100-6T-5.5 IE ,60 8,99 4, HCT/HATCH-125-4T/3-25 IE ,10 20,30 18, HCT/HATCH-125-4T/3-30 IE ,00 23,80 22, HCT/HATCH-125-4T/3-40 IE ,10 33,10 30, HCT/HATCH-125-4T/6-25 IE ,10 20,30 18, HCT/HATCH-125-4T/6-30 IE ,00 23,80 22, HCT/HATCH-125-4T/6-40 IE ,10 33,10 30, HCT/HATCH-125-4T/6-50 IE ,20 40,10 37, HCT/HATCH-125-4T/9-25 IE ,10 20,30 18, HCT/HATCH-125-4T/9-30 IE ,00 23,80 22, HCT/HATCH-125-4T/9-40 IE ,10 33,10 30, HCT/HATCH-125-4T/9-50 IE ,20 40,10 37, HCT/HATCH-125-6T/3-4 IE ,00 6,91 3, HCT/HATCH-125-6T/3-5.5 IE ,60 8,99 4, HCT/HATCH-125-6T/3-7.5 IE ,20 6,49 5, HCT/HATCH-125-6T/3-10 IE ,80 8,58 7, Malli A B C D Ød1 E F H H1 J K HCT/HATCH HCT/HATCH HCT/HATCH HCT/HATCH HCT/HATCH HCT/HATCH HCT/HATCH HCT/HATCH HCT/HATCH HCT/HATCH-125 HCT/HATCH-125-6T/3-15 IE ,90 12,70 11, HCT/HATCH-125-6T/3-20 IE ,20 16,30 15, HCT/HATCH-125-6T/6-5.5 IE ,60 8,99 4, HCT/HATCH-125-6T/6-7.5 IE ,20 6,49 5, HCT/HATCH-125-6T/6-10 IE ,80 8,58 7, HCT/HATCH-125-6T/6-15 IE ,90 12,70 11, HCT/HATCH-125-6T/6-20 IE ,20 16,30 15, HCT/HATCH-125-6T/9-10 IE ,80 8,58 7, HCT/HATCH-125-6T/9-15 IE ,90 12,70 11, HCT/HATCH-125-6T/9-20 IE ,20 16,30 15, Malli A B C D Ød1 E F H H1 J K HCT/HATCH

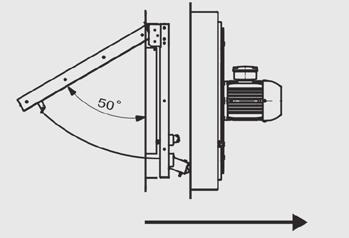

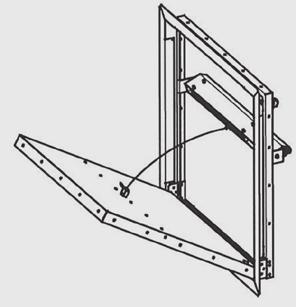

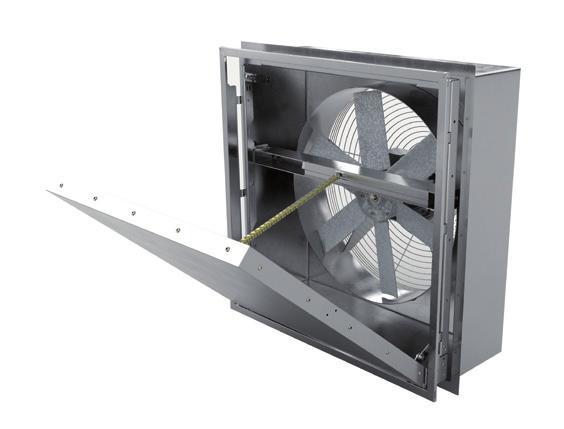

36 WALL/FLAP Luukku moottoroidulla avausjärjestelmällä. A-versio: Luukku asennettu yläosaan. Soveltuvat asennettaviksi teollisiin tai kaupallisiin rakennuksiin. Voidaan käyttää ympäristön ilmanvaihtoon. Ominaisuudet: Erittäin tukeva rakenne, joka kestää äärimmäisiä sään vaihteluita. Laitteiston rakenne valmistettu ruostesuojatusta sinkitystä teräsmetallilevystä. Vesitiivis rakenne veden sisäänpääsyn estämiseksi. 60 mm lämpöeristys estää kuuman ilman hävikkiä talvikaudella. Seinäasennuskiinnike ja tukijalustan kartiorengas mahdollistavat tarkan ja helpon asennuksen. Rajakytkin. *Asennettu IKKUNAN KARMIN SUOJAN seinään WALL-FLAP 40 WALL-FLAP 45 WALL-FLAP 50 WALL-FLAP 56 Malli A B J1 J2 K1 K2 Soveltuvat WALL-FLAP Halkaisijat 40 ja 45 WALL-FLAP 60 WALL-FLAP 75 WALL-FLAP 80 WALL-FLAP 90 WALL-FLAP 100 WALL-FLAP Halkaisijat 50 ja 56 WALL-FLAP Halkaisijat 63, 71 ja 80 WALL-FLAP Halkaisijat 90 ja 100 (A x B) Seinäaukon nimelliskoko.

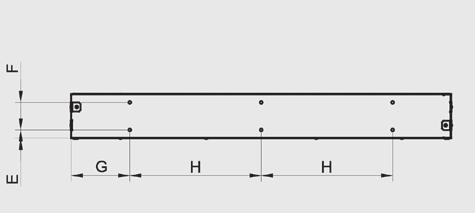

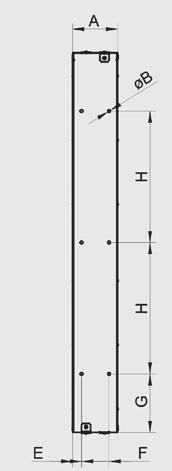

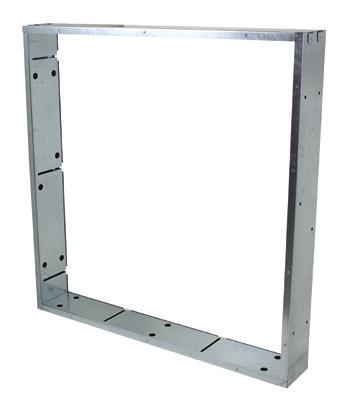

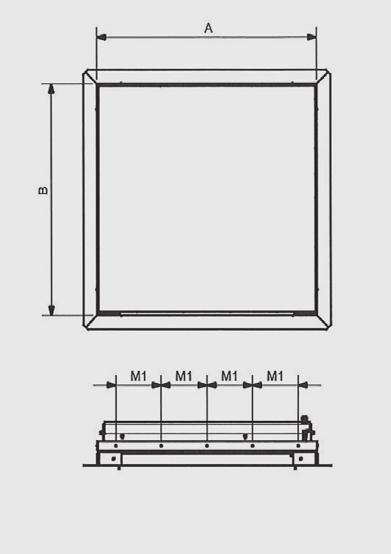

37 PM Alumiinikehys Alumiinikehys luukun esiasennusta varten. Malli A B C D E F G H Soveltuvat PM ø , Halkaisijat 40 ja 45 PM ø , Halkaisijat 50 ja 56 PM ø , Halkaisijat 63, 71 ja 80 PM ø , Halkaisijat 90 ja 100
38 VERSIOT SAATAVILLA Poistokanavan liitäntään. Käytettäväksi ilman poistokanavaa. AA-versio Luukku asennettu yläosaan. Ilmansuunta siipipyörästä moottoriin. AI-versio Luukku asennettu yläosaan. Ilmansuunta siipipyörästä moottoriin (standardi). F-300- ja F-400-sertifikaatti. THT/WALL THT/WALL-F WALL/DUCT - - WALL/AXIAL - - WALL/FREE - - THT/HATCH HCT/HATCH
39
40 HEADQUARTERS PRODUCTION PLANT FINLAND Sodeca, S.L.U. C/ del Metall, 2 - P.I. La Barricona E Ripoll Girona, SPAIN Tel Fax: General sales: comercial@sodeca.com Export sales: ventilation@sodeca.com Sodeca, S.L.U. Ctra. de Berga, km 0,7 E Sant Quirze de Besora Barcelona, SPAIN Sodeca Finland, Oy Mr. Kai Yli-Sipilä Metsälinnankatu 30, PL2 FI Huittinen, FINLAND Tel orders.finland@sodeca.com
