Linear Technologyn uusissa CMOS-operaatiovahvistimissa ennennäkemättömiä ominaisuuksia:

Transkriptio

1

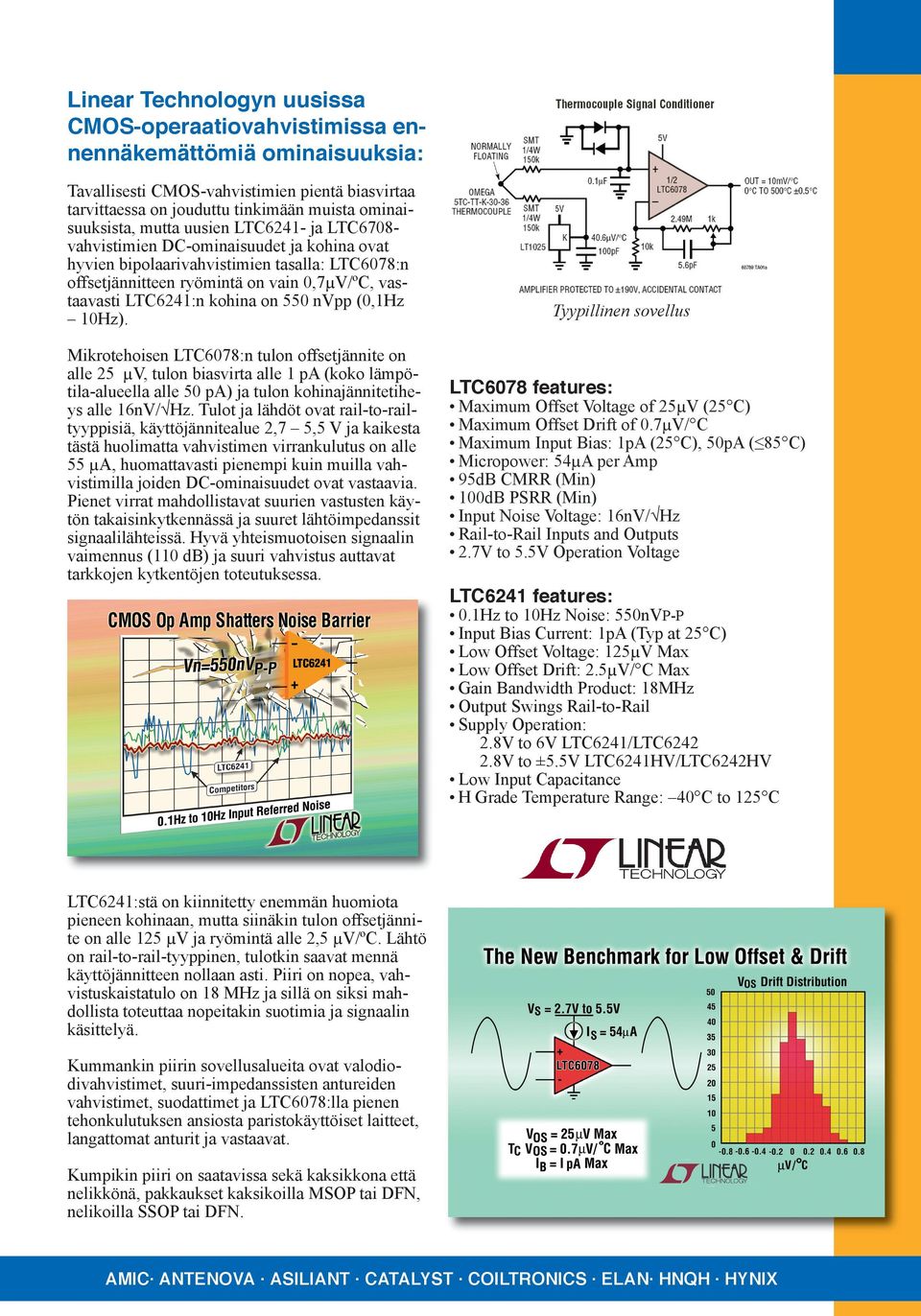

2 Linear Technologyn uusissa CMOS-operaatiovahvistimissa ennennäkemättömiä ominaisuuksia: Tavallisesti CMOS-vahvistimien pientä biasvirtaa tarvittaessa on jouduttu tinkimään muista ominaisuuksista, mutta uusien LTC6241- ja LTC6708vahvistimien DC-ominaisuudet ja kohina ovat hyvien bipolaarivahvistimien tasalla: LTC6078:n offsetjännitteen ryömintä on vain 0,7µV/ºC, vastaavasti LTC6241:n kohina on 550 nvpp (0,1Hz 10Hz). Mikrotehoisen LTC6078:n tulon offsetjännite on alle 25 µv, tulon biasvirta alle 1 pa (koko lämpötila-alueella alle 50 pa) ja tulon kohinajännitetiheys alle 16nV/ Hz. Tulot ja lähdöt ovat rail-to-railtyyppisiä, käyttöjännitealue 2,7 5,5 V ja kaikesta tästä huolimatta vahvistimen virrankulutus on alle 55 µa, huomattavasti pienempi kuin muilla vahvistimilla joiden DC-ominaisuudet ovat vastaavia. Pienet virrat mahdollistavat suurien vastusten käytön takaisinkytkennässä ja suuret lähtöimpedanssit signaalilähteissä. Hyvä yhteismuotoisen signaalin vaimennus (110 db) ja suuri vahvistus auttavat tarkkojen kytkentöjen toteutuksessa. Tyypillinen sovellus LTC6078 features: Maximum Offset Voltage of 25µV (25 C) Maximum Offset Drift of 0.7µV/ C Maximum Input Bias: 1pA (25 C), 50pA ( 85 C) Micropower: 54µA per Amp 95dB CMRR (Min) 100dB PSRR (Min) Input Noise Voltage: 16nV/ Hz Rail-to-Rail Inputs and Outputs 2.7V to 5.5V Operation Voltage LTC6241 features: 0.1Hz to 10Hz Noise: 550nVP-P Input Bias Current: 1pA (Typ at 25 C) Low Offset Voltage: 125µV Max Low Offset Drift: 2.5µV/ C Max Gain Bandwidth Product: 18MHz Output Swings Rail-to-Rail Supply Operation: 2.8V to 6V LTC6241/LTC V to ±5.5V LTC6241HV/LTC6242HV Low Input Capacitance H Grade Temperature Range: 40 C to 125 C LTC6241:stä on kiinnitetty enemmän huomiota pieneen kohinaan, mutta siinäkin tulon offsetjännite on alle 125 µv ja ryömintä alle 2,5 µv/ºc. Lähtö on rail-to-rail-tyyppinen, tulotkin saavat mennä käyttöjännitteen nollaan asti. Piiri on nopea, vahvistuskaistatulo on 18 MHz ja sillä on siksi mahdollista toteuttaa nopeitakin suotimia ja signaalin käsittelyä. Kummankin piirin sovellusalueita ovat valodiodivahvistimet, suuri-impedanssisten antureiden vahvistimet, suodattimet ja LTC6078:lla pienen tehonkulutuksen ansiosta paristokäyttöiset laitteet, langattomat anturit ja vastaavat. Kumpikin piiri on saatavissa sekä kaksikkona että nelikkönä, pakkaukset kaksikoilla MSOP tai DFN, nelikoilla SSOP tai DFN. AMIC. ANTENOVA. ASILIANT. CATALYST. COILTRONICS. ELAN. HNQH. HYNIX

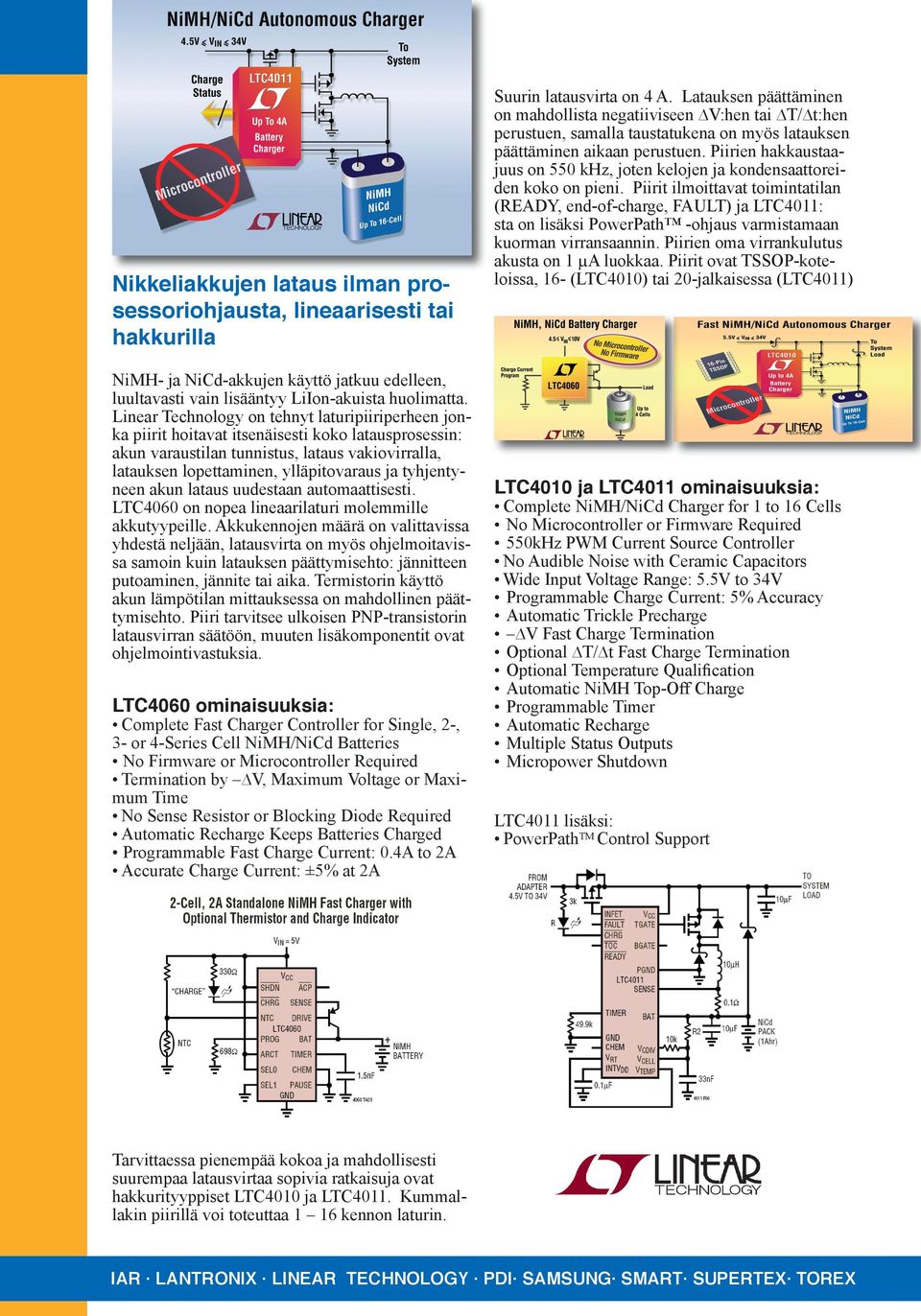

3 Nikkeliakkujen lataus ilman prosessoriohjausta, lineaarisesti tai hakkurilla NiMH- ja NiCd-akkujen käyttö jatkuu edelleen, luultavasti vain lisääntyy LiIon-akuista huolimatta. Linear Technology on tehnyt laturipiiriperheen jonka piirit hoitavat itsenäisesti koko latausprosessin: akun varaustilan tunnistus, lataus vakiovirralla, latauksen lopettaminen, ylläpitovaraus ja tyhjentyneen akun lataus uudestaan automaattisesti. LTC4060 on nopea lineaarilaturi molemmille akkutyypeille. Akkukennojen määrä on valittavissa yhdestä neljään, latausvirta on myös ohjelmoitavissa samoin kuin latauksen päättymisehto: jännitteen putoaminen, jännite tai aika. Termistorin käyttö akun lämpötilan mittauksessa on mahdollinen päättymisehto. Piiri tarvitsee ulkoisen PNP-transistorin latausvirran säätöön, muuten lisäkomponentit ovat ohjelmointivastuksia. LTC4060 ominaisuuksia: Complete Fast Charger Controller for Single, 2-, 3- or 4-Series Cell NiMH/NiCd Batteries No Firmware or Microcontroller Required Termination by V, Maximum Voltage or Maximum Time No Sense Resistor or Blocking Diode Required Automatic Recharge Keeps Batteries Charged Programmable Fast Charge Current: 0.4A to 2A Accurate Charge Current: ±5% at 2A Suurin latausvirta on 4 A. Latauksen päättäminen on mahdollista negatiiviseen V:hen tai T/ t:hen perustuen, samalla taustatukena on myös latauksen päättäminen aikaan perustuen. Piirien hakkaustaajuus on 550 khz, joten kelojen ja kondensaattoreiden koko on pieni. Piirit ilmoittavat toimintatilan (READY, end-of-charge, FAULT) ja LTC4011: sta on lisäksi PowerPath -ohjaus varmistamaan kuorman virransaannin. Piirien oma virrankulutus akusta on 1 µa luokkaa. Piirit ovat TSSOP-koteloissa, 16- (LTC4010) tai 20-jalkaisessa (LTC4011) LTC4010 ja LTC4011 ominaisuuksia: Complete NiMH/NiCd Charger for 1 to 16 Cells No Microcontroller or Firmware Required 550kHz PWM Current Source Controller No Audible Noise with Ceramic Capacitors Wide Input Voltage Range: 5.5V to 34V Programmable Charge Current: 5% Accuracy Automatic Trickle Precharge V Fast Charge Termination Optional T/ t Fast Charge Termination Optional Temperature Qualification Automatic NiMH Top-Off Charge Programmable Timer Automatic Recharge Multiple Status Outputs Micropower Shutdown LTC4011 lisäksi: PowerPathTM Control Support Tarvittaessa pienempää kokoa ja mahdollisesti suurempaa latausvirtaa sopivia ratkaisuja ovat hakkurityyppiset LTC4010 ja LTC4011. Kummallakin piirillä voi toteuttaa 1 16 kennon laturin. IAR. LANTRONIX. LINEAR TECHNOLOGY. PDI. SAMSUNG. SMART. SUPERTEX. TOREX

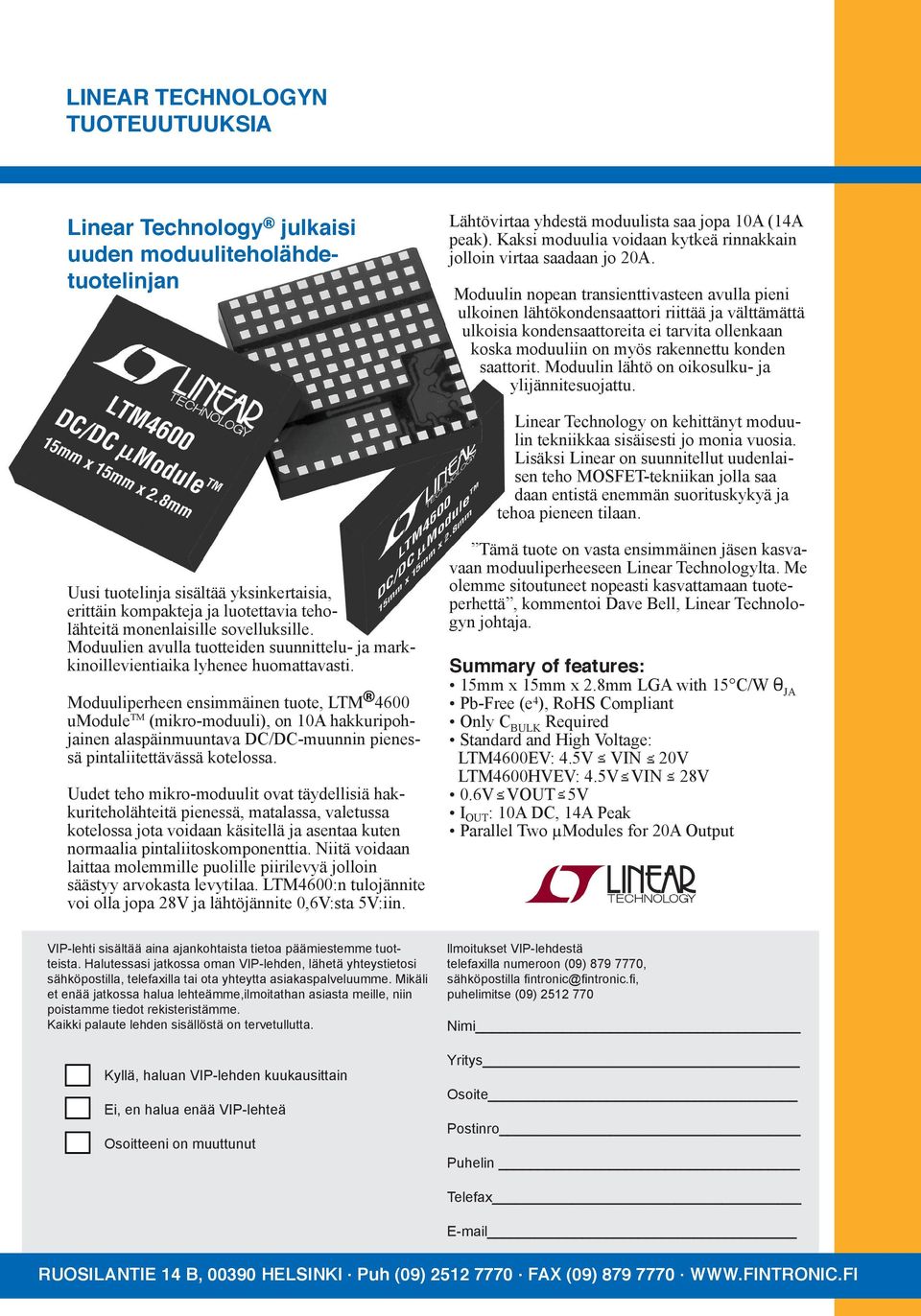

4 LINEAR TECHNOLOGYN TUOTEUUTUUKSIA Linear Technology julkaisi uuden moduuliteholähdetuotelinjan Lähtövirtaa yhdestä moduulista saa jopa 10A (14A peak). Kaksi moduulia voidaan kytkeä rinnakkain jolloin virtaa saadaan jo 20A. Moduulin nopean transienttivasteen avulla pieni ulkoinen lähtökondensaattori riittää ja välttämättä ulkoisia kondensaattoreita ei tarvita ollenkaan koska moduuliin on myös rakennettu konden saattorit. Moduulin lähtö on oikosulku- ja ylijännitesuojattu. Linear Technology on kehittänyt moduulin tekniikkaa sisäisesti jo monia vuosia. Lisäksi Linear on suunnitellut uudenlaisen teho MOSFET-tekniikan jolla saa daan entistä enemmän suorituskykyä ja tehoa pieneen tilaan. Uusi tuotelinja sisältää yksinkertaisia, erittäin kompakteja ja luotettavia teholähteitä monenlaisille sovelluksille. Moduulien avulla tuotteiden suunnittelu- ja markkinoillevientiaika lyhenee huomattavasti. Moduuliperheen ensimmäinen tuote, LTM 4600 umodule TM (mikro-moduuli), on 10A hakkuripohjainen alaspäinmuuntava DC/DC-muunnin pienessä pintaliitettävässä kotelossa. Uudet teho mikro-moduulit ovat täydellisiä hakkuriteholähteitä pienessä, matalassa, valetussa kotelossa jota voidaan käsitellä ja asentaa kuten normaalia pintaliitoskomponenttia. Niitä voidaan laittaa molemmille puolille piirilevyä jolloin säästyy arvokasta levytilaa. LTM4600:n tulojännite voi olla jopa 28V ja lähtöjännite 0,6V:sta 5V:iin. Tämä tuote on vasta ensimmäinen jäsen kasvavaan moduuliperheeseen Linear Technologylta. Me olemme sitoutuneet nopeasti kasvattamaan tuoteperhettä, kommentoi Dave Bell, Linear Technologyn johtaja. Summary of features: 15mm x 15mm x 2.8mm LGA with 15 C/W 0 JA Pb-Free (e 4 ), RoHS Compliant Only C BULK Required Standard and High Voltage: LTM4600EV: 4.5V VIN 20V LTM4600HVEV: 4.5V VIN 28V 0.6V VOUT 5V I OUT : 10A DC, 14A Peak Parallel Two µmodules for 20A Output VIP-lehti sisältää aina ajankohtaista tietoa päämiestemme tuotteista. Halutessasi jatkossa oman VIP-lehden, lähetä yhteystietosi sähköpostilla, telefaxilla tai ota yhteytta asiakaspalveluumme. Mikäli et enää jatkossa halua lehteämme,ilmoitathan asiasta meille, niin poistamme tiedot rekisteristämme. Kaikki palaute lehden sisällöstä on tervetullutta. Kyllä, haluan VIP-lehden kuukausittain Ei, en halua enää VIP-lehteä Osoitteeni on muuttunut llmoitukset VIP-lehdestä telefaxilla numeroon (09) , sähköpostilla fintronic@fintronic.fi, puhelimitse (09) Nimi Yritys Osoite Postinro Puhelin Telefax RUOSILANTIE 14 B, HELSINKI. Puh (09) FAX (09)

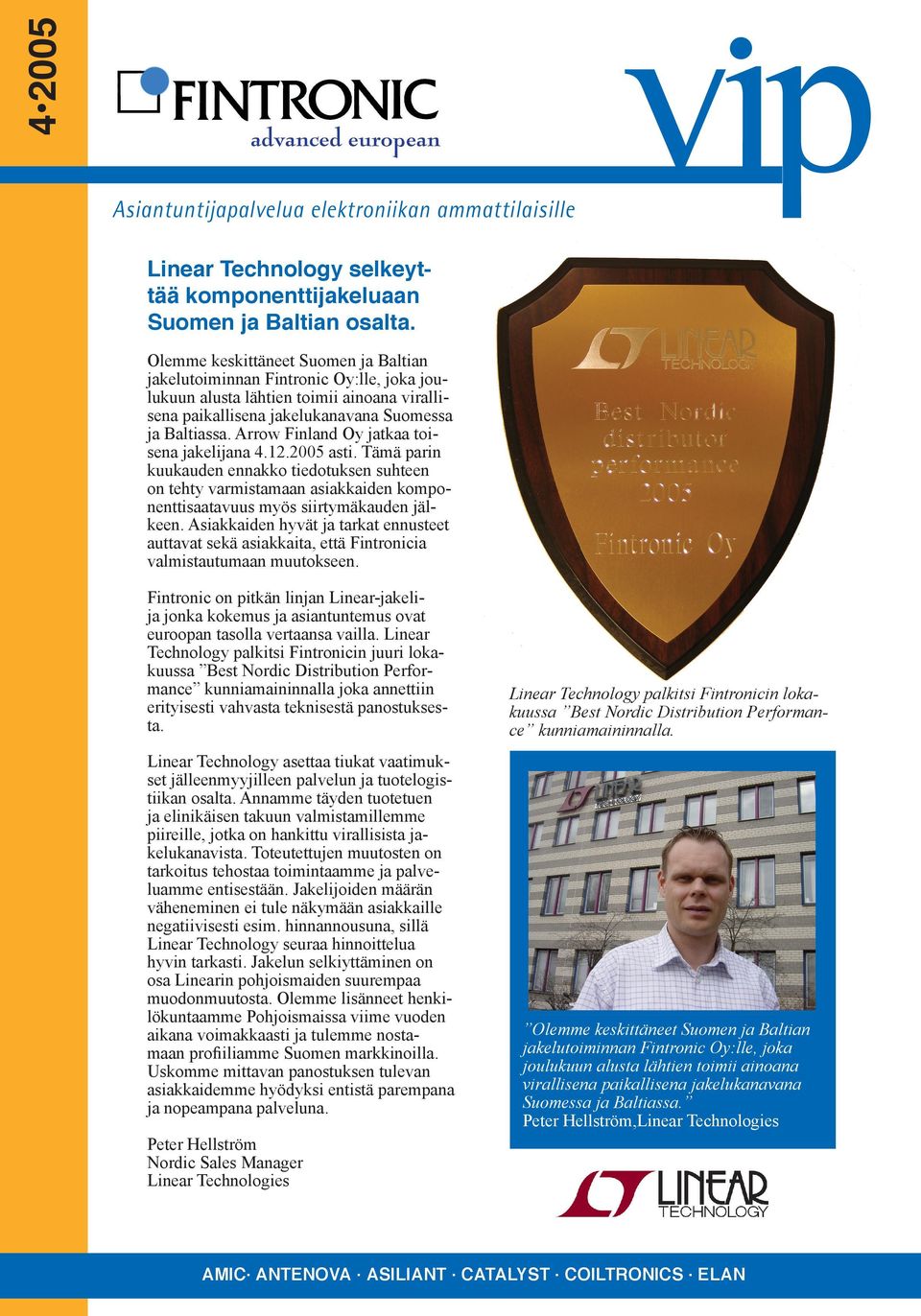

5 Asiantuntijapalvelua elektroniikan ammattilaisille Linear Technology selkeyttää komponenttijakeluaan Suomen ja Baltian osalta. Olemme keskittäneet Suomen ja Baltian jakelutoiminnan Fintronic Oy:lle, joka joulukuun alusta lähtien toimii ainoana virallisena paikallisena jakelukanavana Suomessa ja Baltiassa. Arrow Finland Oy jatkaa toisena jakelijana asti. Tämä parin kuukauden ennakko tiedotuksen suhteen on tehty varmistamaan asiakkaiden komponenttisaatavuus myös siirtymäkauden jälkeen. Asiakkaiden hyvät ja tarkat ennusteet auttavat sekä asiakkaita, että Fintronicia valmistautumaan muutokseen. Fintronic on pitkän linjan Linear-jakelija jonka kokemus ja asiantuntemus ovat euroopan tasolla vertaansa vailla. Linear Technology palkitsi Fintronicin juuri lokakuussa Best Nordic Distribution Performance kunniamaininnalla joka annettiin erityisesti vahvasta teknisestä panostuksesta. Linear Technology asettaa tiukat vaatimukset jälleenmyyjilleen palvelun ja tuotelogistiikan osalta. Annamme täyden tuotetuen ja elinikäisen takuun valmistamillemme piireille, jotka on hankittu virallisista jakelukanavista. Toteutettujen muutosten on tarkoitus tehostaa toimintaamme ja palveluamme entisestään. Jakelijoiden määrän väheneminen ei tule näkymään asiakkaille negatiivisesti esim. hinnannousuna, sillä Linear Technology seuraa hinnoittelua hyvin tarkasti. Jakelun selkiyttäminen on osa Linearin pohjoismaiden suurempaa muodonmuutosta. Olemme lisänneet henkilökuntaamme Pohjoismaissa viime vuoden aikana voimakkaasti ja tulemme nostamaan profiiliamme Suomen markkinoilla. Uskomme mittavan panostuksen tulevan asiakkaidemme hyödyksi entistä parempana ja nopeampana palveluna. Linear Technology palkitsi Fintronicin lokakuussa Best Nordic Distribution Performance kunniamaininnalla. Olemme keskittäneet Suomen ja Baltian jakelutoiminnan Fintronic Oy:lle, joka joulukuun alusta lähtien toimii ainoana virallisena paikallisena jakelukanavana Suomessa ja Baltiassa. Peter Hellström,Linear Technologies Peter Hellström Nordic Sales Manager Linear Technologies AMIC. ANTENOVA. ASILIANT. CATALYST. COILTRONICS. ELAN
