1 Nordberg GP-sarjan karamurskaimet Kulutusosaopas

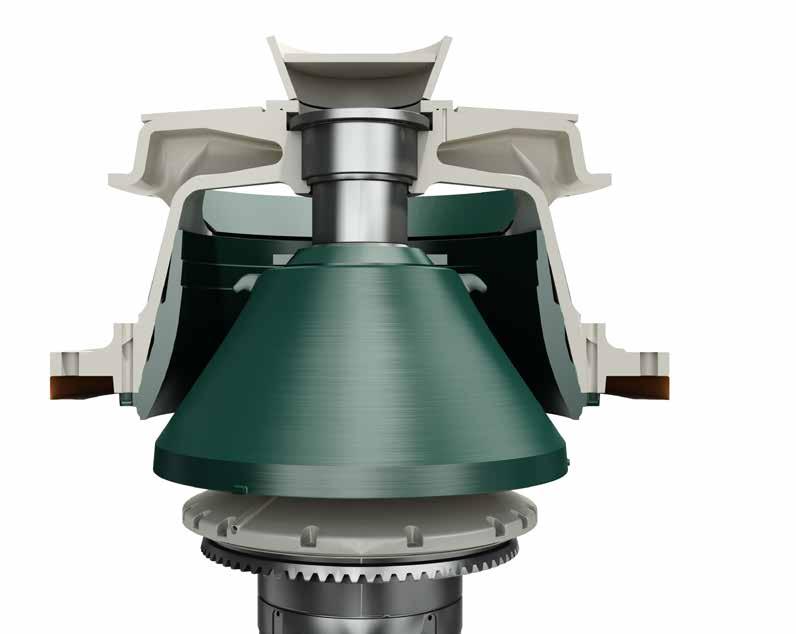

2 Kulutusosaopas - Nordberg GP-sarjan karamurskaimet GP-sarjan karamurskaimen peruskäsitteet GP-karamurskain on puristustyyppinen murskain, jossa materiaali murskataan kiinteän vaipan ja liikkuvan kartion välissä. Suuremmat kivenkappaleet murskaantuvat suoraan kartiota ja vaippaa vasten (single-layer crushing). Lisäksi esiintyy myös kivipartikkelien välistä murskautumista (multi-layer crushing), joka on keskeisessä asemassa GP-karamurskaimen kammiossa. Se parantaa lopputuotteiden muotoa ja vähentää kulutusosien kulumista. Syöttöaukko Syöttöaukko määrittää murskaimen suurimman syötekoon. GP-karamurskaimissa suljetun puolen syöttöaukko mitataan vaipan yläosasta kartion yläosaan, kun kartio on suljetussa asennossa. GP-karamurskaimen suurin syötekoko on sama kuin suljetun puolen syöttöaukko. Suurimmat syötekoot on esitetty myös kammioiden teknisiä tietoja käsittelevissä taulukoissa tämän oppaan lopussa. Suljetun puolen asetus (CSS) GP-karamurskaimissa suljetun puolen asetus määrittää murskaimen murskaussuhteen, ja se vaikuttaa merkittävästi tuotteen raekoon, kapasiteettiin ja tehonkulutukseen. Suljetun puolen asetus mitataan kartion alaosasta vaipan alaosaan, kun ne ovat murskaussyklin aikana lähimpänä toisiaan. Kitakulma Kitakulma on kartion ja vaipan välinen kulma. Tuote Liian suuri kitakulma pienentää kapasiteettia ja lisää kulumista, koska syötemateriaali pääsee poukkoilemaan kammiossa ylöspäin. Murskaussuhde Murskaussuhde viittaa syötteen ja tuotteen väliseen kokosuhteeseen. Se mitataan yleensä 80 prosentin läpäisykohdasta. Tyypillinen murskaussuhde GP-välimurskaimella on 3-5 ja GP-hienomurskaimella 1,5-3. Syöte 2 Murskaussuhde = F80 / P80

3 3

4 Syöttö Hyvä syötteen taso ja jakautumien GP-sarjan karamurskaimen käyttö Huomioitavat seikat kapasiteetin optimoimiseksi ja kulutusosien käyttöiän maksimoimiseksi 4 1. Tarkista syöttöjärjestelmä: Murskaimeen on taattava tukahduttava syöttö eli murskauskammion on oltava jatkuvasti täynnä. Tämä on tärkeää erityisesti hienomurskauksessa. Tukahduttava syöttö maksimoi kivipartikkeleiden välisen murskauksen määrän ja parantaa kulutusmuotoa ja murskaustehokkuutta. 1. Tukahduttavan syötön taso GP-välimurskaimessa on kartion kiinnitysmutterin tasalla. 2. GP-hienomurskaimen tukahduttavan syötön taso on enintään metrin huippulaakerin yläpuolella. Syötteen on jakauduttava murskauskammioon tasaisesti (360 ). Materiaalin epätasainen jakautuminen saattaa aiheuttaa murskausvoimien epätasapainoa, jolloin GP-murskaimen vaippa kuluu epätasaisesti. Syötteessä ei saa tapahtua erottelua (esimerkiksi siten, että hieno materiaali sijoittuu toiselle puolelle kammiota). Syöttövirtauksen on oltava tasainen ja jatkuva. (GP-karamurskainta voidaan kuitenkin käyttää myös pulssisyöttösovelluksissa, koska tukikartion pyöriminen on minimoitu.) Suljetun piirin käyttöä murskauksessa (jossa Syötemateriaali liian suurta murskausmateriaali seulotaan ja liian isokokoiseksi jäänyt materiaali palaa murskaimeen) tarvitaan, kun tuotetaan laadukkaita lopputuotteita. 2. Tarkista syötekoko ja syötejakauma: Liian suuri syötemateriaali heikentää kapasiteettia ja saattaa kuormittaa murskainta tarpeettomasti. Liian pieni syötekoko lisää kulumista kulutusosien alaosassa ja saattaa heikentää kulutusosien käyttöastetta. Hieno aines (0 4 mm) on seulottava pois ennen kuin se pääsee murskaimeen, sillä se saattaa aiheuttaa materiaalin pakkaantumista. (GP-välimurskain ei ole herkkä hienolle ainekselle.) Syötön on oltava tasaista (ei syöttökatkoksia). Syötemateriaali liian pientä 3. Tarkista asetus. Sen on oltava lähellä vaadittua tuotekokoa. Suurempi asetus -> Suurempi tuotekoko Suurempi asetus -> Suurempi kapasiteetti Suurempi asetus -> Pienempi tehonkulutus Huomautus: Syötemateriaalin ominaisuudet, kuten raekoko, tilavuuspaino, kosteus, savipitoisuus ja murskautuvuus, vaikuttavat merkittävästi murskaimen kapasiteettiin.

5 Syötemateriaalin ominaisuudet Helppo murskautuvuus Korkea ominaispaino Käyttöparametrit Isku kasvaa Asetus kasvaa Nopeus kasvaa Tukahduttava syöttö CSS:n osuus < tuotteessa Kapasiteetti Tuotteen kuutiomaisuus Tehonkulutus Energian kulutus kwh/t Ohjetaulukko 4. Tarkista isku Suurempi isku -> Suurempi kapasiteetti Suurempi isku -> Suurempi tehonkulutus 5. Tarkista käytössä oleva kammio Syötekoon perusteella. Perustuen lopputuotteen vaadittavaan kokoon, joka määrää tarvittavan asetusalueen. Tarkista murskaussuhde. 6. Tarkista kulutusosien kulutusprofiili: Vääristynyt kulutusprofiili saattaa heikentää kapasiteettia ja lisätä kulumista ja murskausvoimia. Esimerkki huonosta kulumisesta. Kuppiintumista on tapahtunut. Esimerkki normaalista kulumisesta. Saavutettu oikeilla syöttöasetuksilla, syötekoolla ja kammion parametreilla. 5

6 C EC GP100S M / GP200S C / GP300S C / GP500S C GP100S C / GP200S EC / GP300S EC / GP500S EC GP-välimurskaimen kammion valinta Kaikissa GP-välimurskaimissa on kaksi kammiovaihtoehtoa, joissa on erilaiset syöttöaukot ja asetusalueet. Kammion valinta tehdään syötekoon ja asetuksen perusteella. Vaikea ja Vaikea ja eikuluttava kivi kuluttava kivi ei-kuluttava kivi kuluttava kivi kuluttava kivi Keskitasoa ja Keskitasoa ja Helppo ja Helppo ja ei- GP Välimurskain kuluttava kivi XT510 / XT610 XT710 XT720 / XT810 Soveltuu Hyvä valinta Suositus Eri kivityypit on esitetty Kulutusosaja materiaalioppaan sivulla 4. Syötteen enimmäiskoko ja asetusalueet min. maks. (tuumakoot) Suurin syötekoko 16 mm ( 0.63 ) isku 18 mm ( 0.71 ) isku 20 mm ( 0.79 ) isku 25 mm ( 0.98 ) isku 28 mm ( 1.10 ) isku 32 mm ( 1.26 ) isku 36 mm ( 1.42 ) isku 40 mm ( 1.57 ) isku GP100S GP200S GP300S GF500S M C C EC C EC C EC (7.83) (9.29) (8.35) (11.3) (9.33) (12.6) (12.3) (15.4) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) Minimiasetusta rajoittaa yleensä tehontarve tai säätöpaine. Suljetun puolen minimiasetus vaihtelee kiven ominaisuuksien mukaan. M C EC 6 = Keskikarkea = Karkea = Erittäin karkea

7 7

8 GP-hienomurskaimen kammion valinta Kaikissa GP-hienomurskaimissa on useita kammiovaihtoehtoja, joissa on erilaiset syöttöaukot ja asetusalueet. Kammion valinta tehdään syötekoon ja asetuksen perusteella. EF F MF GP100 EF, GP11F EF, GP200 EF, GP300 EF, GP550 EF GP100F, GP11FF, GP200F, GP300F, GP550F GP100MF, GP300MF, GP550MF M C EC 8 GP100M, GP11FM, GP200M, GP300M, GP550M GP100C, GP11FC, GP11MC, GP200MC, GP300C, GP550C GP11M EC, GP200EC, GP300EC, GP550EC

9 Vaikea ja Vaikea ja eikuluttava kivi kuluttava kivi ei-kuluttava kivi kuluttava kivi kuluttava kivi Keskitasoa ja Keskitasoa ja Helppo ja Helppo ja ei- GP Hienomurskain kuluttava kivi XT510 / XT610 XT710 XT720 / XT810 * * * * Soveltuu Hyvä valinta Suositus Eri kivityypit on esitetty Kulutusosa- *karkea syöte ja materiaalioppaan sivulla 4. Syötteen enimmäiskoko ja asetusalueet min. maks. (tuumakoot) Suurin syötekoko 16 mm ( 0.63 ) isku 18 mm ( 0.71 ) isku 20 mm ( 0.79 ) isku 25 mm ( 0.98 ) isku 28 mm ( 1.10 ) isku 30 mm ( 1.18 ) isku 32 mm ( 1.26 ) isku 36 mm ( 1.42 ) isku GP100 GP200 GP11F EF F MF M C EF F M EC EF F M C 32 (1.26) 5-18 ( ) 6-16 ( ) 7-14 ( ) 46 (1.81) 5-17 ( ) 6-15 ( ) 7-12 ( ) 87 (3.43) 7-20 ( ) 9-18 ( ) ( ) 133 (5.24) ( ) ( ) ( ) 135 (5.31) ( ) ( ) ( ) 35 (1.38) 8-27 ( ) ( ) ( ) ( ) ( ) 64 (2.52) 7-29 ( ) ( ) ( ) ( ) ( ) 104 (4.09) ( ) ( ) ( ) ( ) ( ) 168 (6.61) ( ) ( ) ( ) ( ) 35 (1.38) 5-23 ( ) 7-21 ( ) 9-18 ( ) 70 (2.76) 7-24 ( ) 9-21 ( ) ( ) 113 (4.45) ( ) ( ) ( ) 152 (5.98) ( ) ( ) ( ) GP11M GP300 GP550 C EC ECLS EF F MF M C EC EF F MF M C EC Suurin syötekoko mm ( 0.79 ) isku 25 mm ( 0.98 ) isku 28 mm ( 1.10 ) isku 30 mm ( 1.18 ) isku 32 mm ( 1.26 ) isku 36 mm ( 1.42 ) isku 40 mm ( 1.57 ) isku 45 mm ( 1.77 ) isku ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) 6-22 ( ) 7-21 ( ) 8-19 ( ) 9-17 ( ) ( ) 8-28 ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) 8-29 ( ) 9-28 ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) EF = erittäin hieno F = hieno MF = keskihieno M = keskikarkea C = karkea EC = erittäin karkea ECLS = erikoiskarkea suuri asetus Minimiasetusta rajoittaa yleensä tehontarve tai säätöpaine. Suljetun puolen minimiasetus vaihtelee kiven ominaisuuksien mukaan. 9

10 Kulutusosien vaihtamisen ajankohta Kulutusosat on vaihdettava ennen kuin ne ovat kuluneet loppuun, jotta runko tai tukikartio eivät vahingoitu. Kulutusosat on vaihdettava viimeistään silloin, kun A-mitta on mm murskaimen mallista riippuen. Tuotannollisista syistä kulutusosat kannattaa toisinaan vaihtaa jo ennen kuin ne ovat kuluneet loppuun. Kapasiteetti tai tuotteiden laatu saattaa heikentyä kulutusosien käyttöiän lähetessä loppuaan. Siksi kulutusosa kannattaa usein vaihtaa taloudellisista syistä jo ennen käyttöiän täyttymistä. Vääristynyt kulumisprofiili heikentää yleensä kapasiteettia. Muita kulutusprofiilien vääristymisen aiheuttamia ongelmia ovat korkea tehonotto ja paine sekä kulutusosien lyhyt käyttöikä. Kulutusprofiilin vääristymisestä johtuen kulutusosat on mahdollisesti vaihdettava jo ennen kuin ne ovat kuluneet loppuun. 10

11 Huomautus Metso pidättää oikeuden muuttaa teknisiä tietoja ja muita tässä esitteessä mainittuja tietoja ilman erillistä ilmoitusta. Tarkista kaikissa epäselvissä tilanteissa Metsolta, onko tällaisia muutoksia tehty. Tämän esitteen jäljentäminen on kielletty. Esite on tarkoitettu ainoastaan Metson asiakkaiden käyttöön. Metson koneiden ja laitteiden myyntiä ja Metson ohjelmistotuotteiden lisensointia ja käyttöä koskevat ehdot ja säännöt on määritetty Metson ja Metson asiakkaan välisissä kirjallisissa sopimuksissa. Mitkään tässä esitteessä esitetyt tiedot, kuten tiedot kapasiteetista, sopivuudesta erilaisiin käyttötarkoituksiin tai tuotteiden suorituskyvystä, eivät edusta mitään Metson antamaa takuuta tai aiheuta Metsolle minkäänlaista vastuuta. Metso ei ole missään tapauksessa vastuussa mistään satunnaisista, epäsuorista, erityisistä tai välillisistä vahingoista (menetetyt voitot mukaan lukien), jotka aiheutuvat tästä julkaisusta tai siinä esitetyistä tiedoista tai liittyvät niihin, vaikka Metsolle olisi oltu tiedotettu tai Metso olisi ollut tietoinen tai sen olisi pitänyt olla tietoinen tämänkaltaisten vahinkojen mahdollisuudesta. Metso, Kaikki oikeudet pidätetään. 11
