RAFIX 22 FS. Yleiset tiedot. Sisältö

Koko: px
Aloita esitys sivulta:

Download "RAFIX 22 FS. Yleiset tiedot. Sisältö"

Transkriptio

1 Yleiset tiedot RAFIX 22 FS ohjauskomponenttien valikoima Asennusreiän halkaisija 22,3 mm standardin IEC mukaisesti Kosketinlohkoissa koskettimien kontaktipinnat kultaa tai hopeaa Asennussyvyys etulevyn takana vain 9,2 mm Vesisuihkulta suojattu, kotelointiluokka IP65 2 kehysmallia Kosketinlohkojen kanssa samalle piirilevylle voidaan asentaa muita komponentteja. Ilmoitetut tiedot pätevät vain ohjauskomponenteille/merkkilampuille, joita käytetään yhdessä saman tuotesarjan kosketinlohkojen ja lampunkantojen kanssa. Sisältö RAFIX 22 FS painikkeet RAFIX 22 FS painike, matala linssi, pyöreä kehys RAFIX 22 FS painike, korotettu linssi, pyöreä kehys RAFIX 22 FS painike, korotettu kehysrengas, pyöreä kehys RAFIX 22 FS painike, matala linssi, neliökehys RAFIX 22 FS painike, korotettu linssi, neliökehys RAFIX 22 FS painike, korotettu kehysrengas RAFIX 22 FS kiertokytkimet RAFIX 22 FS kiertokytkin, pyöreä kehys RAFIX 22 FS kiertokytkin, neliökehys RAFIX 22 FS avainkytkimet RAFIX 22 FS avainkytkin, pyöreä kehys RAFIX 22 FS avainkytkin, neliökehys RAFIX 22 FS hätä-seis-painikkeet RAFIX 22 FS hätä-seis-painike, ilman valaisua RAFIX 22 FS hätä-seis-painike, valaistu RAFIX 22 FS merkkilamput RAFIX 22 FS merkkilamppu, pyöreä kehys RAFIX 22 FS merkkilamppu, neliökehys RAFIX 22 FS kosketinlohkot kultapintaisilla koskettimilla RAFIX 22 FS kosketinlohkot kultakoskettimilla RAFIX 22 FS kosketinlohkot hopeapintaisilla koskettimilla RAFIX 22 FS kosketinlohkot hopeakoskettimilla RAFIX 22 FS erikoistarvikkeet Sulkutulppa Kiinnitysmutteri LED kanta merkkilampuille Muovinen kehysrengas suojakalvolla

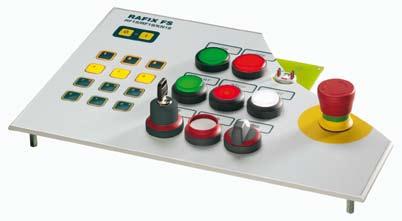

2 Useita suunnitteluvaihtoehtoja yksittäisille paneeleille RAFIX 22 FS on saatavana monilla optioilla. Erilaiset linssi- ja kehysrengasyhdistelmät tarjoavat lähes rajattomasti vaihtoehtoja oman peneelisi suunnitteluun. RAFIX 22 FS on saatavana sekä pyöreällä että neliöke-hyksellä. Neliön muotoiset mallit voidaan järjestää tiiviisti vierekkäin, aivan kuten tavallisissa näppäimistöissä. voidaan yhdistää Rafin lyhytliike-näppäimiä RACON 8 ja 12, RF 15 ja RF 19 sekä KN 19. väh Etulevyn aukotus standardin IEC mukaan Kaikki mallit on varustettu kohdistusnastoilla. väh Näppäinjaotuksella 30 mm neliönmuotoisten näppäinten kehykset sijoittuvat vierekkäin, ilman väliin jäävää tilaa. Suosittelemme tämän näppäinjaotuksen käyttöä myös pyöreille kehyksille (IEC 60947). Asennustoleranssit Pintaosien ja kosketinlohkojen keskinäinen kohdistus on tehtävä tarkkuudella ø 0,2 mm. Porauskaavio piirilevylle, komponenttipuolelta katsottuna painikeosan sijainti sulkeutuva (NO) kosketin (mallissa 2 NC, avautuva kosketin) kohdistusnasta 2* kohdistusnasta 1* LED katodi LED anodi avautuva (N.C.) kosketin (mallissa 2 N.O., sulkeutuva kosketin) * Kohdistuksen helpottamiseksi kohdis-tusnasta 2 on isompi kuin nasta 1. Asennuksen helpottamiseksi niiden paikat on merkitty myös lohkon yläpintaan.

3 Uusi RAFIX 22 FS ohjauskomponenttien mallisarja voidaan yhdistää tavallisella piirilevyllä lyhytliikenäppäimiin ja muihin komponentteihin. Tämän mahdollistaa malliston erittäin pieni asennussyvyys 9,2 mm. Käyttöelementit ja merkkilamput kiinnitetään kiinnitysmutterilla etulevyyn, standardin IEC mukaiseen 22,3 mm reikään. Paikalleen valettu kaulustiiviste, materiaalina thermoflex, ja siihen liittyvä erikoiskalvo varmistavat suojauksen vesisuihkulta kotelointiluokkaan IP 65, DIN-standardin mukaisesti. Kosketinlohkot juotetaan kiinni piirilevylle. Painikkeiden valaisuun käytetään 3 mm LEDiä upotettuna kosketinlohkon runkoon. LED juo-tetaan piirilevylle samalla kertaa kuin kosketinlohko. Ruuvattava kehysrengas, muovi- tai metallipintainen Linssi läpinäkyvä (valaisulle) tai peittävä Hajavalolinssi (vain läpinäkyville linsseille) Piirilevy kiinnitetään etulevyyn tapeilla ja korotusholkeilla, tällöin kosketinlohkot menevät lähes kokonaan käyttöelementtien sisälle. Tälla tavalla saavutetaan erittäin matala asennussyvyys. Muut edut: erillistä johdotusta ei tarvita, piirilevyä ei tarvitse aukottaa ohjauskomponenttien kohdalta. Käyttöelementti, jossa O-rengastiiviste ja erikoiskalvo. Runko, jossa integroitu valettu kaulustiiviste, sopiva etulevyn paksuus 1 3 mm Kiinnitysmutteri 3 mm LED Kosketinlohko (valinnaisena varustettu LED-lampulla): 1-N.C., 1-N.O., 2-N.C., 1-N.C. + 1-N.O., 2-N.O. (värikoodatut työntimet: N.C. = punainen, N.O. = vihreä) Kullatut koskettimet enint. 42 V (harmaa runko) tai hopeoidut koskettimet enint. 250 V (musta runko) Kohdistusnastat helpottavat asennusta Piirilevy 9.2 мм

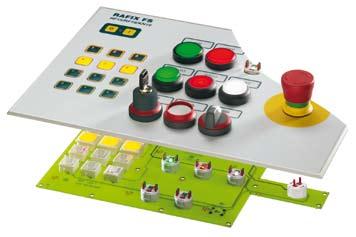

4 Yhdessä lyhytliikenäppäinten kanssa RAFIX 22FS -järjestelmän käyttöelementit soveltuvat käytettäväksi matalaprofiilisissa näppäimistöissä. Pienen asennussyvyyden ja juotosliitännän ansiosta samalle piirilevylle voidaan yhdistää Rafin lyhytliikenäppäimiä RACON 8 ja 12, RF 15 ja RF 19 sekä KN 19. Valaisu RAFIX 22 FS painikkeita, kiertokytkimiä ja hätä-seis-painikkeita on saatavana myös valaistuina malleina. Valaisuun suosittelemme superkirkkaita 3 mm LEDejä linssiin sopivissa värisävyissä. LEDit asennetaan kosketinlohkoon ja juotetaan piirilöevyyn samaan aikaan kosketinlohkon kanssa. Merkkilampuissa on superkirkkaat LEDit, jotka juotetaan suoraan piirilevylle. Paras valaisuteho saavutetaan asentamalla LED asennuskantaan. Asennuskantoja on saatavilla tarvikkeina. Suojattu kosteudelta ja lialta O-rengastiiviste O-rengas tiivistää tilan linssin/painimen ja käyttöelementin välissä. Paikalleen valettu kaulustiiviste ei irtoa ja huku asennuksen yhteydessä. Asennettaessa käyttöelementti pysyy paikallaan asennusreiässä valetun tiivisteen avulla, näin se voidaan helposti kiinnittää takaapäin kiinnitysmutterilla. Valettu kaulustiiviste Erikoistiiviste Erikoiskalvotiiviste estää luotettavasti kosteuden, öljyn ja pölyn pääsyn kosketinlohkoon. Päinvastoin kuin painimen akselia myöten ylös ja alas liukuvat tiivisteet, joustava erikoiskalvo on koko ajan tiiviisti kiinni rungossa. Tällä tavoin RAFIX 22 FS takaa kytkentätoiminnan luotettavuuden täyden eliniän ajaksi (koteloin-tiluokka IP65, standardi DIN).

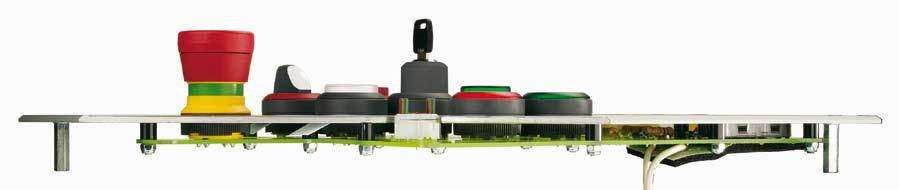

5 Asennuspiirros piirilevyn yläpinta etulevyn yläpinta etulevy korotusholkki piirilevy RAFIX 22 FS hätä-seis RAFIX 22 FS painike RF 19 lyhytliikenäppäin lukkomutteri tappi

6 RAFIX 22 FS painikkeet vihreä/hopeanharmaa hopea/sininen asennusreikä, standardi IEC Tekniset tiedot Yleistä Linssin/painimen muoto Linssin/painimen väri Kehysrenkaan väri Kehyksen muoto Mitat Kehyksen pituus Kehyksen leveys Kokonaiskorkeus Asennussyvyys Asennusreikä Näppäinjaotus Kehyksen halkaisija Mekaaninen rakenne Kiinnitys Kosketintoiminto Valaisu Mekaaniset ominaisuudet Painikeliike Rakenteellinen kestävyys väh. 9,2 mm 22,3 mm 30 x 30 mm kiinnitysmutteri kyllä 4 mm 100 N Muut tiedot Käyttölämpötila vähintään -25 C Käyttölämpötila enintään +70 C Varastointilämpötila väh. -40 C Varastointilämpötila enint. +80 C Elinikä 1 milj. palautuva/ 0,5 milj. kytkeytyvä Kotelointiluokkaedestäpäin IP65 Kestävyys tasaisessa ympäristössä IEC ja 2-30 Kestävyys vaihtelevassa ympäristössä IEC ja 2-33 Tarvikkeet RAFIX 22 FS painikkeille Kuvaus Kuva Tuoten:ro Sivu RAFIX 22 FS yleismalli kosketinlohko, 1 N.C. + 1 N.O., kultakoskettimet RAFIX 22 FS yleismalli kosketinlohko, hopeakoskettimet, 1 sulkeutuva (N.O.) / /0000 Kiinnitysavain kiinnitysmutterille ja kehysrenkaalle /0000 Lisätarvikkeet luettelon kohdassa "Erikoistarvikkeet".

7 RAFIX 22 FS painikkeet, matala linssi, pyöreä kehys vihreä/hopeanharmaa asennusreikä, standardi IEC Valaisu Linssin/painimen väri Tuoten:ro palautuva Tuoten:ro kytkeytyvä Kehysrengas muovia Kehysrengas metalloitu Kehysrengas muovia Kehysrengas metalloitu kyllä läpinäkyvä valkoinen /10xx / /10xx /1000 kyllä läpinäkyvä punainen /13xx / /13xx /1300 kyllä läpinäkyvä keltainen /14xx / /14xx /1400 kyllä läpinäkyvä vihreä /15xx / /15xx /1500 kyllä läpinäkyvä sininen /16xx / /16xx /1600 ei peittävä musta /01xx / /01xx /0100 ei peittävä valkoinen /02xx / /02xx /0200 ei peittävä punainen /03xx / /03xx /0300 ei peittävä keltainen /04xx / /04xx /0400 ei peittävä vihreä /05xx / /05xx /0500 ei peittävä sininen /06xx / /06xx /0600 ei peittävä liuskeen-harmaa /07xx / /07xx /0700 Tarvikkeet: Kehysrengas muovia musta, suojakalvolla: /0100 Kehysrengas muovia punainen, suojakalvolla: /0300 Kehysrengas muovia keltainen, suojakalvolla: /0400 Kehysrengas muovia vihreä, suojakalvolla: /0500 Kehysrengas muovia sininen, suojakalvolla: /0600 Kehysrengas muovia liuskeenharmaa, suojakalvolla: /0700 Kehysrengas muovia hopeanharmaa, suojakalvolla: /0800 Kilvenpidin ilman merkintäkilpeä: /2000 xx = Kehysrenkaan väri: musta = 01, punainen = 03, keltainen = 04, vihreä = 05, sininen = 06, liuskeenharmaa = 07, hopeanharmaa = 08 Tuotenumerot / 08 ja / 08 (hopeanharmaa kehysrengas muovia) ovat varastotuotteita.

8 RAFIX 22 FS painikkeet, korotettu linssi, pyöreä kehys musta/metalloitu asennusreikä, standardi IEC Valaisu Linssin/painimen väri Tuoten:ro palautuva Tuoten:ro kytkeytyvä Kehysrengas muovia Kehysrengas metalloitu Kehysrengas muovia Kehysrengas metalloitu kyllä läpinäkyvä valkoinen /10xx / /10xx /1000 kyllä läpinäkyvä punainen /13xx / /13xx /1300 kyllä läpinäkyvä keltainen /14xx / /14xx /1400 kyllä läpinäkyvä vihreä /15xx / /15xx /1500 kyllä läpinäkyvä sininen /16xx / /16xx /1600 ei peittävä musta /01xx / /01xx /0100 ei peittävä valkoinen /02xx / /02xx /0200 ei peittävä punainen /03xx / /03xx /0300 ei peittävä keltainen /04xx / /04xx /0400 ei peittävä vihreä /05xx / /05xx /0500 ei peittävä sininen /06xx / /06xx /0600 ei peittävä liuskeen-harmaa /07xx / /07xx /0700 Tarvikkeet: Kilvenpidin ilman merkintäkilpeä: /2000 xx = Kehysrenkaan väri: musta = 01, punainen = 03, keltainen = 04, vihreä = 05, sininen = 06, liuskeenharmaa = 07, hopeanharmaa = 08 Tuotenumerot / 08 ja / 08 (hopeanharmaa kehysrengas muovia) ovat varastotuotteita.

9 RAFIX 22 FS painikkeet, korotettu kehysrengas, pyöreä kehys valkoinen/liuskeenharmaa asennusreikä, standardi IEC Valaisu Linssin/painimen väri Tuoten:ro palautuva Tuoten:ro kytkeytyvä Kehysrengas muovia Kehysrengas metalloitu Kehysrengas muovia Kehysrengas metalloitu kyllä läpinäkyvä valkoinen /10xx /1000 kyllä läpinäkyvä punainen /13xx /1300 kyllä läpinäkyvä keltainen /14xx /1400 kyllä läpinäkyvä vihreä /15xx /1500 kyllä läpinäkyvä sininen /16xx /1600 ei peittävä musta /01xx /0100 ei peittävä valkoinen /02xx /0200 ei peittävä punainen /03xx /0300 ei peittävä keltainen /04xx /0400 ei peittävä vihreä /05xx /0500 ei peittävä sininen /06xx /0600 ei peittävä liuskeen-harmaa /07xx /0700 Tarvikkeet: Kilvenpidin ilman merkintäkilpeä: /2000 xx = Kehysrenkaan väri: musta = 01, punainen = 03, keltainen = 04, vihreä = 05, sininen = 06, liuskeenharmaa = 07, hopeanharmaa = 08

10 RAFIX 22 FS painikkeet, matala linssi, neliökehys sininen/hopeanharmaa asennusreikä, standardi IEC Valaisu Linssin/painimen väri Tuoten:ro palautuva Tuoten:ro kytkeytyvä Kehysrengas muovia Kehysrengas metalloitu Kehysrengas muovia Kehysrengas metalloitu kyllä läpinäkyvä valkoinen /10xx / /10xx /1000 kyllä läpinäkyvä punainen /13xx / /13xx /1300 kyllä läpinäkyvä keltainen /14xx / /14xx /1400 kyllä läpinäkyvä vihreä /15xx / /15xx /1500 kyllä läpinäkyvä sininen /16xx / /16xx /1600 ei peittävä musta /01xx / /01xx /0100 ei peittävä valkoinen /02xx / /02xx /0200 ei peittävä punainen /03xx / /03xx /0300 ei peittävä keltainen /04xx / /04xx /0400 ei peittävä vihreä /05xx / /05xx /0500 ei peittävä sininen /06xx / /06xx /0600 ei peittävä liuskeen-harmaa /07xx / /07xx /0700 Tarvikkeet: Kehysrengas muovia musta, suojakalvolla: /0100 Kehysrengas muovia punainen, suojakalvolla: /0300 Kehysrengas muovia keltainen, suojakalvolla: /0400 Kehysrengas muovia vihreä, suojakalvolla: /0500 Kehysrengas muovia sininen, suojakalvolla: /0600 Kehysrengas muovia liuskeenharmaa, suojakalvolla: /0700 Kehysrengas muovia hopeanharmaa, suojakalvolla: /0800 Kilvenpidin ilman merkintäkilpeä: /2000 xx = Kehysrenkaan väri: musta = 01, punainen = 03, keltainen = 04, vihreä = 05, sininen = 06, liuskeenharmaa = 07, hopeanharmaa = 08 Tuotenumerot / 08 ja / 08 (hopeanharmaa kehysrengas muovia) ovat varastotuotteita.

11 RAFIX 22 FS painikkeet, korotettu linssi, neliökehys valkoinen/sininen asennusreikä, standardi IEC Valaisu Linssin/painimen väri Tuoten:ro palautuva Tuoten:ro kytkeytyvä Kehysrengas muovia Kehysrengas metalloitu Kehysrengas muovia Kehysrengas metalloitu kyllä läpinäkyvä valkoinen /10xx / /10xx /1000 kyllä läpinäkyvä punainen /13xx / /13xx /1300 kyllä läpinäkyvä keltainen /14xx / /14xx /1400 kyllä läpinäkyvä vihreä /15xx / /15xx /1500 kyllä läpinäkyvä sininen /16xx / /16xx /1600 ei peittävä musta /01xx / /01xx /0100 ei peittävä valkoinen /02xx / /02xx /0200 ei peittävä punainen /03xx / /03xx /0300 ei peittävä keltainen /04xx / /04xx /0400 ei peittävä vihreä /05xx / /05xx /0500 ei peittävä sininen /06xx / /06xx /0600 ei peittävä liuskeen-harmaa /07xx / /07xx /0700 Tarvikkeet: Kilvenpidin ilman merkintäkilpeä: /2000 xx = Kehysrenkaan väri: musta = 01, punainen = 03, keltainen = 04, vihreä = 05, sininen = 06, liuskeenharmaa = 07, hopeanharmaa = 08 Tuotenumerot / 08 ja / 08 (hopeanharmaa kehysrengas muovia) ovat varastotuotteita.

12 RAFIX 22 FS painikkeet, korotettu kehysrengas vihreä/metalloitu asennusreikä, standardi IEC Valaisu Linssin/painimen väri Tuoten:ro palautuva Tuoten:ro kytkeytyvä Kehysrengas muovia Kehysrengas metalloitu Kehysrengas muovia Kehysrengas metalloitu kyllä läpinäkyvä valkoinen /10xx /1000 kyllä läpinäkyvä punainen /13xx /1300 kyllä läpinäkyvä keltainen /14xx /1400 kyllä läpinäkyvä vihreä /15xx /1500 kyllä läpinäkyvä sininen /16xx /1600 ei peittävä musta /01xx /0100 ei peittävä valkoinen /02xx /0200 ei peittävä punainen /03xx /0300 ei peittävä keltainen /04xx /0400 ei peittävä vihreä /05xx /0500 ei peittävä sininen /06xx /0600 ei peittävä liuskeen-harmaa /07xx /0700 Tarvikkeet: Kilvenpidin ilman merkintäkilpeä: /2000 xx = Kehysrenkaan väri: musta = 01, punainen = 03, keltainen = 04, vihreä = 05, sininen = 06, liuskeenharmaa = 07, hopeanharmaa = 08

13 RAFIX 22 FS kiertokytkimet hopeanharmaa kehysrengas, valaistu ilman valaisua asennusreikä, standardi IEC Yleiset tiedot Valaistut kiertokytkimet on varustettu läpikuultavalla vääntimen osoittimella. Osoitin on peittävää muovia valaisemattomissa malleissa. Tekniset tiedot Yleistä Linssin/painimen muoto Linssin väri Kehysrenkaan väri Kehyksen muoto Mitat Kehyksen pituus Kehyksen leveys Kokonaiskorkeus Asennussyvyys Asennusreikä Näppäinjaotus Kehyksen halkaisija Mekaaninen rakenne Kiinnitys Kosketintoiminto Valaisu Kiertokulma Mekaaniset ominaisuudet Vääntömomentti enint. väännin läpikuultava/peittävä valkoinen 22,24 mm 9,2 mm 22,3 mm 30 x 30 mm kiinnitysmutteri kyllä 1,5 Nm Muut tiedot Elinikä 0,5 milj. palautuva / 0,5 milj. kytkeytyvä Kotelointiluokka edestäpäin IP65 Käyttölämpötila vähintään -25 C Käyttölämpötila enintään +70 C Varastointilämpötila väh. -40 C Varastointilämpötila enint. +80 C Kestävyys tasaisessa ympäristössä IEC ja 2-30 Kestävyys vaihtelevassa ympäristössä IEC ja 2-33 Tarvikkeet RAFIX 22 FS kiertokytkimiin Kuvaus Kuva Tuoten:ro Sivu RAFIX 22 FS yleismalli kosketinlohko, 1 sulkeutuva kosketin (N.O.) RAFIX 22 FS yleismalli kosketinlohko, hopeakoskettimet, 1 avautuva kosketin (N.C.) / /0000 Muut tarvikkeet luettelon kohdassa Erikoistarvikkeet.

14 RAFIX 22 FS kiertokytkimet, pyöreä kehys hopeanharmaa kehysrengas, valaistu asennusreikä, standardi IEC Valaisu Kosketintoiminto Kiertokulma Kiertokulma Tuoten:ro Kehysrengas muovia Metall. kehysrengas kyllä palautuva 1 x 40 1Ö + 1S /22xx /2200 kyllä palautuva 2 x 40 1Ö + 1S /22xx /2200 kyllä kytkeytyvä 1 x 90 ja palautuva 1 x 40 1 x 90 ja 1 x 40 1Ö + 1S /22xx /2200 kyllä kytkeytyvä 1 x 90, asento L 1Ö + 1S /22xx /2200 kyllä kytkeytyvä 1 x 90, asento V 1Ö + 1S /22xx /2200 kyllä kytkeytyvä 2 x 60 1Ö + 1S /22xx /2200 kyllä kytkeytyvä 2 x 90 1Ö + 1S /22xx /2200 ei palautuva 1 x 40 1Ö + 1S /02xx /0200 ei palautuva 2 x 40 1Ö + 1S /02xx /0200 ei kytkeytyvä 1 x 90 ja palautuva 1 x 40 1 x 90 ja 1 x 40 1Ö + 1S /02xx /0200 ei kytkeytyvä 1 x 90, asento L 1Ö + 1S /02xx /0200 ei kytkeytyvä 1 x 90, asento V 1Ö + 1S /02xx /0200 ei kytkeytyvä 2 x 60 1Ö + 1S /02xx /0200 ei kytkeytyvä 2 x 90 1Ö + 1S /02xx /0200 xx = kehysrenkaan väri: musta = 01, punainen = 03, keltainen = 04, vihreä = 05, sininen = 06, liuskeenharmaa = 07, hopeanharmaa = 08 Muita vääntimen osoittimen värejä saatavana pyynnöstä. Seuraavat kiertokytkimet hopeanharmaalla muovisella kehysrenkaalla ovat varastotuotteita: Valaistut: /2208, /2208, /2208, /2208, /2208 Ilman valaisua: /0208, /0208, /0208, /0208, /0208

15 RAFIX 22 FS kiertokytkimet, neliökehys metalloitu kehysrengas, valaistu asennusreikä, standardi IEC Valaisu Kosketintoiminto Kiertokulma Kiertokulma Tuoten:ro Kehysrengas muovia Metall. kehysrengas kyllä palautuva 1 x 40 1Ö + 1S /22xx /2200 kyllä palautuva 2 x 40 1Ö + 1S /22xx /2200 kyllä kytkeytyvä 1 x 90 ja palautuva 1 x 40 1 x 90 ja 1 x 40 1Ö + 1S /22xx /2200 kyllä kytkeytyvä 1 x 90, asento L 1Ö + 1S /22xx /2200 kyllä kytkeytyvä 1 x 90, asento V 1Ö + 1S /22xx /2200 kyllä kytkeytyvä 2 x 60 1Ö + 1S /22xx /2200 kyllä kytkeytyvä 2 x 90 1Ö + 1S /22xx /2200 ei palautuva 1 x 40 1Ö + 1S /02xx /0200 ei palautuva 2 x 40 1Ö + 1S /02xx /0200 ei kytkeytyvä 1 x 90 ja palautuva 1 x 40 1 x 90 ja 1 x 40 1Ö + 1S /02xx /0200 ei kytkeytyvä 1 x 90, asento L 1Ö + 1S /02xx /0200 ei kytkeytyvä 1 x 90, asento V 1Ö + 1S /02xx /0200 ei kytkeytyvä 2 x 60 1Ö + 1S /02xx /0200 ei kytkeytyvä 2 x 90 1Ö + 1S /02xx /0200 xx = kehysrenkaan väri: musta = 01, punainen = 03, keltainen = 04, vihreä = 05, sininen = 06, liuskeenharmaa = 07, hopeanharmaa = 08 Muita vääntimen osoittimen värejä saatavana pyynnöstä. Seuraavat kiertokytkimet hopeanharmaalla muovisella kehysrenkaalla ovat varastotuotteita: Valaistu: /2205, /2208, /2208, /2208, /2208 Ilman valaisua: /0208, /0208, /0208, /0208, /0208

16 RAFIX 22 FS avainkytkimet sininen punainen asennusreikä, standardi IEC Tekniset tiedot Yleistä Kehysrenkaan väri Kehyksen muoto Mitat Kehyksen pituus Kehyksen leveys Kokonaiskorkeus 44.1 mm Asennussyvyys 9.2 mm Asennusreikä 22.3 mm Näppäinjaotus 30 x 30 mm Kehyksen halkaisija Mekaaninen rakenne Kiinnitys kiinnitysmutteri Kosketintoiminto Lukko Micromec Haittakerrokset 5 Valaisu ei Lukon malli 001 Mahdollisten lukitustenmäärä 500 Yleisavain ei Symmetrinen avain ei Kiertokulma Avaimen poisto asennossa Muut tiedot Elinikä 0,3 milj. palautuva/ kytkeytyvä Kotelointiluokka edestäpäin IP65 Käyttölämpötila vähintään -25 C Käyttölämpötila enintään +70 C Varastointilämpötila väh. -40 C Varastointilämpötila enint. +80 C Kestävyys tasaisessa ympäristössä IEC ja 2-30 Kestävyys vaihtelevassa ympäristössä IEC ja 2-33 Eristyskestävyys lukko/ koskettimet 15 kv Eristyskestävyys avain/ etulevy 15 kv Mekaaniset ominaisuudet Vääntömomentti enint. 1,3 Nm Tarvikkeet RAFIX 22 FS avainkytkimille Kuvaus Kuva Tuoten:ro Sivu RAFIX 22 FS yleismallinen kosketinlohko, 1 avautuva (N.C.) /0000 RAFIX 22 FS yleismalli kosketinlohko, hopeakoskettimet, 1 avautuva (N.C.), 1 sulkeutuva (N.O.) /0000 Kiinnitysavain kiinnitysmutterille ja kehysrenkaalle /0000 Muut tarvikkeet luettelon kohdassa "Erikoistarvikkeet".

17 RAFIX 22 FS avainkytkimet, pyöreä kehys sininen asennusreikä, standardi IEC Kosketintoiminto Kiertokulma Avaimen poisto asennoissa Kiertokulma Tuoten:ro Kehysrengas muovia Metall. kehysrengas palautuva 1 x Ö + 1S /xxxx /0000 palautuva 2 x Ö + 1S /xxxx /0000 kytkeytyvä 1 x 90 ja palautuva 1 x 40 kytkeytyvä 1 x 90 ja palautuva 1 x 40 kytkeytyvä 1 x 90 ja palautuva 1 x 40 1 x 90 ja 1 x 40 1 x 90 ja 1 x 40 1 x 90 ja 1 x Ö + 1S /xxxx / Ö + 1S /xxxx / Ö + 1S /xxxx /0000 kytkeytyvä 1 x 90, asento L 0 1Ö + 1S /xxxx /0000 kytkeytyvä 1 x 90, asento L 0+1 1Ö + 1S /xxxx /0000 kytkeytyvä 1 x 90, asento L 1 1Ö + 1S /xxxx /0000 kytkeytyvä 1 x 90, asento V 0 1Ö + 1S /xxxx /0000 kytkeytyvä 1 x 90,asento V 0+1 1Ö + 1S /xxxx /0000 kytkeytyvä 1 x 90, asento V 1 1Ö + 1S /xxxx /0000 kytkeytyvä 2 x Ö + 1S /xxxx /0000 kytkeytyvä 2 x Ö + 1S /xxxx /0000 kytkeytyvä 2 x Ö + 1S /xxxx /0000 kytkeytyvä 2 x Ö + 1S /xxxx /0000 xxxx = kehysrenkaan väri: musta = 0100, punainen = 0300, keltainen = 0400, vihreä = 0500, sininen = 0600, liuskeenharmaa = 0700, hopeanharmaa = 0800 Pyydettäessä toimitamme myös muita lukkovaihtoehtoja. Sisältää 2 avainta. Seuraavat avainkytkimet hopeanharmaalla muovisella kehysrenkaalla ovat varastotuotteita: /0800, /0800, /0800, /0800, /0800, /0800

18 RAFIX 22 FS avainkytkimet, neliökehys punainen asennusreikä, standardi IEC Kosketintoiminto Kiertokulma Avaimen poisto asennoissa Kiertokulma Tuoten:ro Kehysrengas muovia Metall. kehysrengas palautuva 1 x Ö + 1S /xxxx /0000 palautuva 2 x Ö + 1S /xxxx /0000 kytkeytyvä 1 x 90 ja palautuva 1 x 40 kytkeytyvä 1 x 90 ja palautuva 1 x 40 kytkeytyvä 1 x 90 ja palautuva 1 x 40 1 x 90 ja 1 x 40 1 x 90 ja 1 x 40 1 x 90 ja 1 x Ö + 1S /xxxx / Ö + 1S /xxxx / Ö + 1S /xxxx /0000 kytkeytyvä 1 x 90, asento L 0 1Ö + 1S /xxxx /0000 kytkeytyvä 1 x 90, asento L 0+1 1Ö + 1S /xxxx /0000 kytkeytyvä 1 x 90, asento L 1 1Ö + 1S /xxxx /0000 kytkeytyvä 1 x 90, asento V 0 1Ö + 1S /xxxx /0000 kytkeytyvä 1 x 90, asento V 0+1 1Ö + 1S /xxxx /0000 kytkeytyvä 1 x 90, asento V 1 1Ö + 1S /xxxx /0000 kytkeytyvä 2 x Ö + 1S /xxxx /0000 kytkeytyvä 2 x Ö + 1S /xxxx /0000 kytkeytyvä 2 x Ö + 1S /xxxx /0000 kytkeytyvä 2 x Ö + 1S /xxxx /0000 xxxx = kehysrenkaan väri: musta = 0100, punainen = 0300, keltainen = 0400, vihreä = 0500, sininen = 0600, liuskeenharmaa = 0700, hopeanharmaa = 0800 Pyydettäessä toimitamme myös muita lukkovaihtoehtoja. Sisältää 2 avainta. Seuraavat avainkytkimet hopeanharmaalla muovisella kehysrenkaalla ovat varastotuotteita: /0800, /0800, /0800, /0800, /0800, /0800

19 RAFIX 22 FS hätä-seis-painikkeet punainen asennusreikä, standardi IEC Yleiset tiedot Hätä-seis-painikkeet noudattavat standardeja IEC , IEC , IEC ja VDE 0113, osa 1. Ne on suunniteltu käyttöturvallisiksi standardin EN 418 mukaisesti, positiivisella mekaanisella liikejärjestyksellä. Painiketta täytyy painaa määrätyllä voimalla ennen kuin koskettimet avautuvat virhelaukaisujen estämiseksi. Painike avaa koskettimet ja lukittuu kun se painetaan pohjaan. Painike vapautetaan kääntämällä nuppia myötäpäivään. Nupin erityinen muotoilu estää hätä-seis-painiketta jumiutumasta. Tämä tarkoittaa, että hätä-seis-prosessia - kun paini-ketta painetaan - eivät keskeytä vieraat esineet jäämällä nupin ja rungon väliin. Käytettävä kosketinlohkoja xx. Tekniset tiedot Yleistä Linssin/painimen muoto Linssin/painimen väri Kehyksen muoto Mitat Sienen halkaisija Kokonaiskorkeus Asennussyvyys Asennusreikä Näppäinjaotus Kehyksen halkaisija Mekaaninen rakenne Kiinnitys Kosketintoiminto Valaisu Mekaaniset ominaisuudet Kestävyys väh. kartiomainen sienipainike punainen pyöreä 30 mm 33,2 mm 9,2 mm 22,3 mm 30 x 30 mm 29,8 mm kiinnitysmutterilla kytkeytyvä 100 N Muut tiedot Käyttölämpötila vähintään -25 C Käyttölämpötila enintään +70 C Hyväksynnät IEC x, 60204, 60073, Hyväksynnät, muut UL 508, CSA, curus (UL + CSA) Mekaaninen kestävyys stand. IEC ja 2-30 Elinikä Kotelointiluokka edestäpäin IP65 Varastointilämpötila väh. -40 C Varastointilämpötila enint. +80 C Kestävyys tasaisessa ympäristössä IEC ja 2-30 Kestävyys vaihtelevassa ympäristössä IEC ja 2-33 Tarvikkeet RAFIX 22 FS hätä-seis-painikkeille Kuvaus Kuva Tuoten:ro Sivu RAFIX 22 FS hätä-seis-kosketinlohko, 1 avautuva (N.C.), kultakoskettimet RAFIX 22 FS hätä-seis-kosketinlohko, 2 avautuvaa (N.C.), kultakoskettimet / /0000

20 Tarvikkeet RAFIX 22 FS hätä-seis-painikkeille Kuvaus Kuva Tuoten:ro Sivu RAFIX 22 FS hätä-seis-kosketinlohko, hopeakoskettimet, 1 avautuva kosketin (NC) /0000 Kiinnitysavain kiinnitysmutterille ja kehysrenkaalle /0000 Hätä-seis-kilpi, keltainen, pyöreä 60 mm, PVC-tarra, ei merkintää Hätä-seis-kilpi, keltainen, pyöreä 60 mm, PVC-tarra, merkinnällä NOT-AUS Hätä-seis-kilpi, keltainen, pyöreä 60 mm, PVC-tarra, merkinnällä ARRET D URGENCE Hätä-seis-kilpi, keltainen, pyöreä 60 mm, PVC-tarra, merkinnällä EMERGENCY-STOP Hätä-seis-kilpi, keltainen 36 x 64 mm, PVC-tarra, ilman merkintää / / / / /0400 RAFIX 22 FS hätä-seis-painike, ilman valaisua, noudattaa standardia EN 418, jumiutumaton punainen asennusreikä, standardi IEC Valaisu Hyväksynnät stand. IEC Tuoten:ro koottuna ei x, 60204, 60073, /0300 RAFIX 22 FS hätä-seis-painike, valaistu, noudattaa standardia EN 418, jumiutumaton punainen asennusreikä, standardi IEC Valaisu Hyväksynnät stand. IEC Tuoten:ro koottuna kyllä x, 60204, 60073, /0300

21 RAFIX 22 FS merkkilamput kelatainen asennusreikä, standardi IEC Tekniset tiedot Yleistä Linssin muoto Linssin väri Kehyksen muoto Mitat Kehyksen pituus Kehyksen leveys Kokonaiskorkeus Asennussyvyys Asennusreikä Näppäinjaotus Kehyksen halkaisija Mekaaninen rakenne Kiinnitys Valaisu Mekaaniset ominaisuudet Rakenteellinen kestävyys väh. matala linssi 9,7 mm 9,2 mm 22,3 mm 30 x 30 mm kiinnitysmutteri kyllä 100 N Muut tiedot Kotelointiluokka edestäpäin IP65 Käyttölämpötila vähintään -25 C Käyttölämpötila enintään +70 C Varastointilämpötila väh. -40 C Varastointilämpötila enint. +80 C Kestävyys tasaisessa ympäristössä IEC ja 2-30 Kestävyys vaihtelevassa ympäristössä IEC ja 2-33 Tarvikkeet RAFIX 22 FS merkkilampuille Kauvaus Kuva Tuoten:ro Sivu 3 mm LED superkirkas punainen /0000 Kiinnitysavain kiinnitysmutterille ja kehysrenkaalle /0000 LED-kanta merkkilampuille /0756 Merkintäkilpi ilman merkintää /2000

22 RAFIX 22 FS merkkilamput, pyöreä kehys keltainen asennusreikä, standardi IEC Kehyksen muoto Linssin väri Tuoten:ro koottuna pyöreä läpinäkyvä väritön /1000 pyöreä läpinäkyvä punainen /1300 pyöreä läpinäkyvä keltainen /1400 pyöreä läpinäkyvä vihreä /1500 pyöreä läpinäkyvä sininen /1600 Tarvikkeet: Merkintäkilpi ilman merkintöjä: /2000 RAFIX 22 FS merkkilamput, neliökehys punainen asennusreikä, standardi IEC Kehyksen muoto Linssin väri Tuoten:ro koottuna neliö läpinäkyvä väritön /1000 neliö läpinäkyvä punainen /1300 neliö läpinäkyvä keltainen /1400 neliö läpinäkyvä vihreä /1500 neliö läpinäkyvä sininen /1600 Tarvikkeet: Merkintäkilpi ilman merkintöjä: /2000

23 RAFIX 22 FS kosketinlohkot, kullatut koskettimet yleismalli kosketinlohko, 1 NC + 1 NO, kultakoskettimet hätä-seis-kosketinlohko, kultakoskettimet, 2 NC Yleiset tiedot Valaistustiedot: Kosketinlohkot soveltuvat valaistujen käyttöelementtien käyttöön: aseta haluamasi LED integroituun LED-kantaan ja juota se piirilevylle samanaikaisesti kosketinlohkon kanssa. Suosittelemme erityisesti käyttämään Rafin superkirkkaita LEDejä, koska ne takaavat tasaisen valaisun. Tekniset tiedot Yleistä Lamppu Mitat Halkaisija Suositeltu näppäinjaotus Asennussyvyys Mekaaninen rakenne Kiinnitys Kosketintyyppi Kosketinmateriaali Koskettimet LED 17,3 mm 30 mm 9,2 mm juottamalla piirilevylle siltakosketin, itsepuhdistuva Au Pakkoavautuvat koskettimet, standardi IEC kyllä Liittimet juotosliittimet kohdistusnastalla Rakenteellinen kestävyys 100 N Sähköiset ominaisuudet, standardi IEC 60947, AC-15 Käyttöjännite AC/DC 42 V Käyttövirta AC/DC 100 ma Nimellisteho enint. 250 mw Työntimen väri Rakenteellinen kestävyys stand. IEC (TÜV) Iskunkestävyys, standardi IEC g / 11 ms, amplitudi puolisiniaalto Tärinänkestävyysstandardi IEC g välillä Hz Kestävyys tasaisessa ympäristössä IEC ja 2-30 Kestävyys vaihtelevassa ympäristössä IEC ja 2-33 Suolasumukoe IEC Juotettavuus / juotoslämmön kestokyky IEC Juotostekniikat aaltojuotoskylpy /käsin juottaminen Malli Rungon väri harmaa Muut tiedot Elinikä 1 milj. 10 ma/ 24 V DC Kosketinvarmuus 24 V/5 ma DC 10 x 10-6 Hyväksynnät IEC x, 60204, 60073, Hyväksynnät, muut UL 508, CSA, curus (UL + CSA) Käyttölämpötilavähintään -25 C Käyttölämpötilaenintään +70 C Varastointilämpötila väh. -40 C Varastointilämpötila enint. +80 C

24 Tarvikkeet RAFIX 22 FS kosketinlohkoille kullatuilla koskettimilla Kuvaus Kuva Tuoten:ro 3 mm LED superkirkas keltainen / mm LED superkirkas punainen / mm LED superkirkas sininen / mm LED superkirkas vihreä / mm LED superkirkas valkoinen /0000 Lisätarvikkeet luettelon kohdassa RAFIX 22 FS erikoistarvikkeet. RAFIX 22 FS kosketinlohkot, kullatut koskettimet kosketinlohko yleismalli, 1 N.C. + 1 N.O., kultakoskettimet hätä-seis-kosketinlohko, 1 N.C., kultakoskettimet Koskettimet Malli Rungon väri Työntimen väri Tuoten:ro koottuna 1 N.C. yleismalli harmaa punainen / N.O. yleismalli harmaa vihreä / N.C. + 1 N.O. yleismalli harmaa punainen ja vihreä / N.C. yleismalli harmaa punainen / N.O. yleismalli harmaa vihreä / N.C. hätä-seis harmaa punainen / N.O. hätä-seis harmaa vihreä / N.C. + 1 N.O. hätä-seis harmaa keltainen / N.C. hätä-seis harmaa punainen / N.O. hätä-seis harmaa vihreä /0000 Varoitus: Hätä-seis-kosketinlohkoja voidaan käyttää vain hätä-seis-painikkeissa. Yleismalliset kosketinlohkot eivät sovi hätä-seis-pai-nikkeisiin.

25 RAFIX 22 FS kosketinlohkot hopeoiduilla koskettimilla hopeakoskettimet, 1 N.C. + 1 N.O. hopeakoskettimet, yleismalli malli, 1 N.C. Yleiset tiedot Valaisutiedot: Kosketinlohkot soveltuvat valaistujen käyttöelementtien käyttöön: aseta haluamasi LED integroituun LED-kantaan ja juota se piirilevylle samanaikaisesti kosketinlohkon kanssa. Suosittelemme erityisesti käyttämään Rafin superkirkkaita LEDejä, koska ne takaavat tasaisen valaisun. Tekniset tiedot Yleistä Lamp Mitat Halkaisija Suositeltu näppäinjaotus Asennussyvyys Mekaaninen rakenne Kiinnitys Kosketintyyppi Kosketinmateriaali Koskettimet Pakkoavautuvat koskettimet Liittimet Rakenteellinen kestävyys LED 17,3 mm 30 mm 9,2 mm juottamalla piirilevylle siltakosketin, itsepuhdistuva Ag stand. IEC kyllä juotosliittimet kohdistuspiikeillä 100 N Electrical characteristics acc. to IEC 60947, AC-15 Nimelliseristysjännite AC/DC 250 V Huippujännite nimellisarvo 2500 V Nimelliskäyttövirta IE, AC15 B300 3 A/120 V; 1,5 A/240 V; Ithe: 5 A Nimelliskäyttövirta IE, DC13 Q ma/120 V; 270 ma/ 240 V; Ithe: 2,5 A Hyväksynnät IEC x, 60204, 60073, Hyväksynnät, muut UL 508, CSA, curus (UL + CSA) Rakenteellinen kestävyys stand. IEC (TÜV) Iskunkestävyys, standardi IEC g / 11 ms, amplitudi Tärinänkestävyysstandardi puolisiniaalto IEC g välillä Hz Kestävyys tasaisessa ympäristössä IEC ja 2-30 Kestävyys vaihtelevassa ympäristössä IEC ja 2-33 Suolasumukoestus IEC Juotettavuus/juotos-lämmön sietokyky IEC Juotosmenetelmät aaltojuotoskylpy/käsin juottaminen Paloluokitus UL 94 V 0 Kuumalankakoestus, standardi IEC kyllä Malli Rungon väri musta Muut tiedot Elinikä arvoilla 250V / 1A Elinikä arvoilla 250V / 2A Elinikä kuormalla 250V / 4A Kosketinvarmuus 24V / 5mA DC 10 x 10-6 Käyttölämpötila vähintään -25 C Käyttölämpötila enintään +70 C Varastointilämpötila väh. -40 C Varastointilämpötila enint. +80 C Työntimen väri

26 Tarvikkeet RAFIX 22 FS kosketinlohkoille hopeoiduilla koskettimilla Kuvaus Kuva Tuoten:ro 3 mm LED superkirkas keltainen / mm LED superkirkas punainen / mm LED superkirkas sininen / mm LED superkirkas vihreä / mm LED superkirkas valkoinen /0000 Lisätarvikkeet löytyvät luettelon kohdasta "RAFIX 22 FS erikoistarvikkeet". RAFIX 22 FS kosketinlohkot hopeoiduilla koskettimilla yleismalli, hopeakoskettimet, 1 sulkeutuva kosketin yleismalli, hopeakoskettimet, 1 N.C. + 1 N.O. Koskettimet Malli Rungon väri Työntimen väri Tuoten:ro koottuna 1 N.C. yleismalli musta punainen / N.O. yleismalli musta vihreä / N.C. + 1 N.O. yleismalli musta punainen ja vihreä / N.C. yleismalli musta punainen / N.O. yleismalli musta vihreä / N.C. hätä-seis musta punainen / N.O. hätä-seis musta vihreä / N.C. + 1 N.O. hätä-seis musta keltainen / N.C. hätä-seis musta punainen / N.O. hätä-seis musta vihreä /0000 Varoitus: Hätä-seis-kosketinlohkot käyvät vain hätä-seis-painikkeisiin. yleismalliset kosketinlohkot eivät sovellu hätä-seis-painikkeisiin.

27 RAFIX 22 FS erikoistarvikkeet Tarvikkeet RAFIX 22 QR erikoistarvikkeet Kuvaus Kuva Tuoten:ro Kiinnitysavain kiinnitysmutterille ja kehysrenkaalle /0000 Sulkutulpat Lyhyt kuvaus Lisätiedot 1 Lisätiedot 2 Tuoten:ro Sulkutulppa IP65 kiinnitysmutterilla, neliö /0000 Sulkutulppa IP65, kiinnitysmutterilla, pyöreä /0000 Kiinnitysmutteri musta Lyhyt kuvaus Lisätiedot 1 Lisätiedot 2 Tuoten:ro Kiinnitysmutteri (varaosana) /0100

28 LED kanta merkkilampuille Lyhyt kuvaus Lisätiedot 1 Lisätiedot 2 Tuoten:ro LED kanta merkkilampuille /0756 Kehysrengas muovia, suojakalvolla Lyhyt kuvaus Kehys-rengas Lisätiedot 2 Tuoten:ro Muovinen kehysrengas musta, suojakalvolla musta /0100 Muovinen kehysrengas punainen, suojakalvolla punainen /0300 Muovinen kehysrengas keltainen, suojakalvolla keltainen /0400 Muovinen kehysrengas vihreä, suojakalvolla vihreä /0500 Muovinen kehysrengas sininen, suojakalvolla sininen /0600 Muovinen kehysrengas liuskeenharmaa, suojakalvolla liuskeen-harmaa /0700 Muovinen kehysrengas hopeanharmaa, suojakalvolla hopean-harmaa /0800
