1 Käyttöohje DDP-650

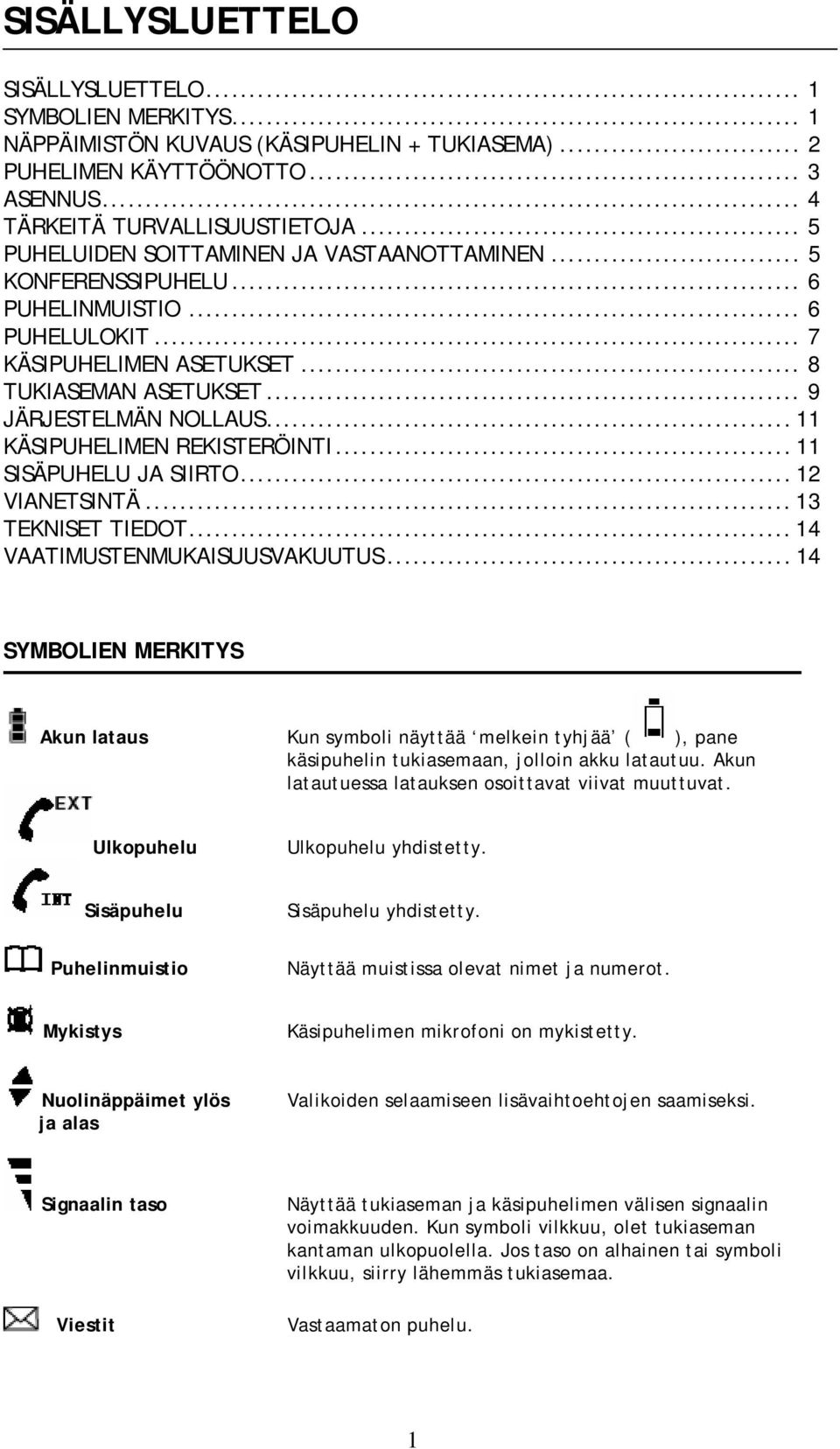

2 SISÄLLYSLUETTELO SISÄLLYSLUETTELO... 1 SYMBOLIEN MERKITYS... 1 NÄPPÄIMISTÖN KUVAUS (KÄSIPUHELIN + TUKIASEMA)... 2 PUHELIMEN KÄYTTÖÖNOTTO... 3 ASENNUS... 4 TÄRKEITÄ TURVALLISUUSTIETOJA... 5 PUHELUIDEN SOITTAMINEN JA VASTAANOTTAMINEN... 5 KONFERENSSIPUHELU... 6 PUHELINMUISTIO... 6 PUHELULOKIT... 7 KÄSIPUHELIMEN ASETUKSET... 8 TUKIASEMAN ASETUKSET... 9 JÄRJESTELMÄN NOLLAUS KÄSIPUHELIMEN REKISTERÖINTI SISÄPUHELU JA SIIRTO VIANETSINTÄ TEKNISET TIEDOT VAATIMUSTENMUKAISUUSVAKUUTUS SYMBOLIEN MERKITYS Akun lataus Kun symboli näyttää melkein tyhjää ( ), pane käsipuhelin tukiasemaan, jolloin akku latautuu. Akun latautuessa latauksen osoittavat viivat muuttuvat. Ulkopuhelu Ulkopuhelu yhdistetty. Sisäpuhelu Sisäpuhelu yhdistetty. Puhelinmuistio Näyttää muistissa olevat nimet ja numerot. Mykistys Käsipuhelimen mikrofoni on mykistetty. Nuolinäppäimet ylös ja alas Valikoiden selaamiseen lisävaihtoehtojen saamiseksi. Signaalin taso Viestit Näyttää tukiaseman ja käsipuhelimen välisen signaalin voimakkuuden. Kun symboli vilkkuu, olet tukiaseman kantaman ulkopuolella. Jos taso on alhainen tai symboli vilkkuu, siirry lähemmäs tukiasemaa. Vastaamaton puhelu. 1

3 NÄPPÄIMISTÖN KUVAUS (KÄSIPUHELIN + TUKIASEMA) MENU/ Mute-näppäin Avaa valikon ja alavalikot. Lukitsee näppäimet yhdessä * - näppäimen kanssa. Paina soiton aikana mykistääksesi mikrofonin. Uudelleenvalinta Voit aktivoida takaisinsoittotoiminnon, jos puhelimesi on kytketty PABX:ään tai jos käytät Valitse Palvelu.Paina siirtääksesi ulkopuhelun toiseen puhelimeen. Call TYHJENNÄ-näppäin button Paina Press to soittaaksesi begin, answer ja vastataksesi and end a telephone soittoon. call. PUHELINMUISTIO/OK-näppäin Valmiustilassa avaa puhelinmuistion. Vahvistaa valinnan. SISÄPUHELU-näppäin Paina soittaaksesi sisäpuhelun (jos käsipuhelimia on enemmän kuin yksi) Poista / On-Off /END näppäin Paina ja pidä painettuna (2-3 sekuntia) kytkeäksesi käsipuhelimen päälle ja pois. Paina ohjelmoinnin aikana palataksesi edelliseen vaihtoehtoon tai poista numerot yksitellen näytöltä. Paina lopettaaksesi puhelun. KÄYTÖSSÄ-valo Syttyy kun yhteys puhelinlinjaan on muodostettu. Nuolinäppäimet YLÖS ja ALAS Valmiustilassa näyttää puhelinmuistion. Ohjelmoinnin aikana valikossa liikkuminen. Puhelun aikana säätää käsipuhelimen kaiuttimen äänenvoimakkuutta. HAKU-painike Jos et löydä käsipuhelinta, paina painiketta, ja se alkaa soida. Käsipuhelin lakkaa soimasta, kun painat painiketta uudelleen. Ennen kuin voit soittaa puheluita, akku on laitettava paikalleen käsipuhelimeen, ja sitä on ladattava 15 tunnin ajan. 2

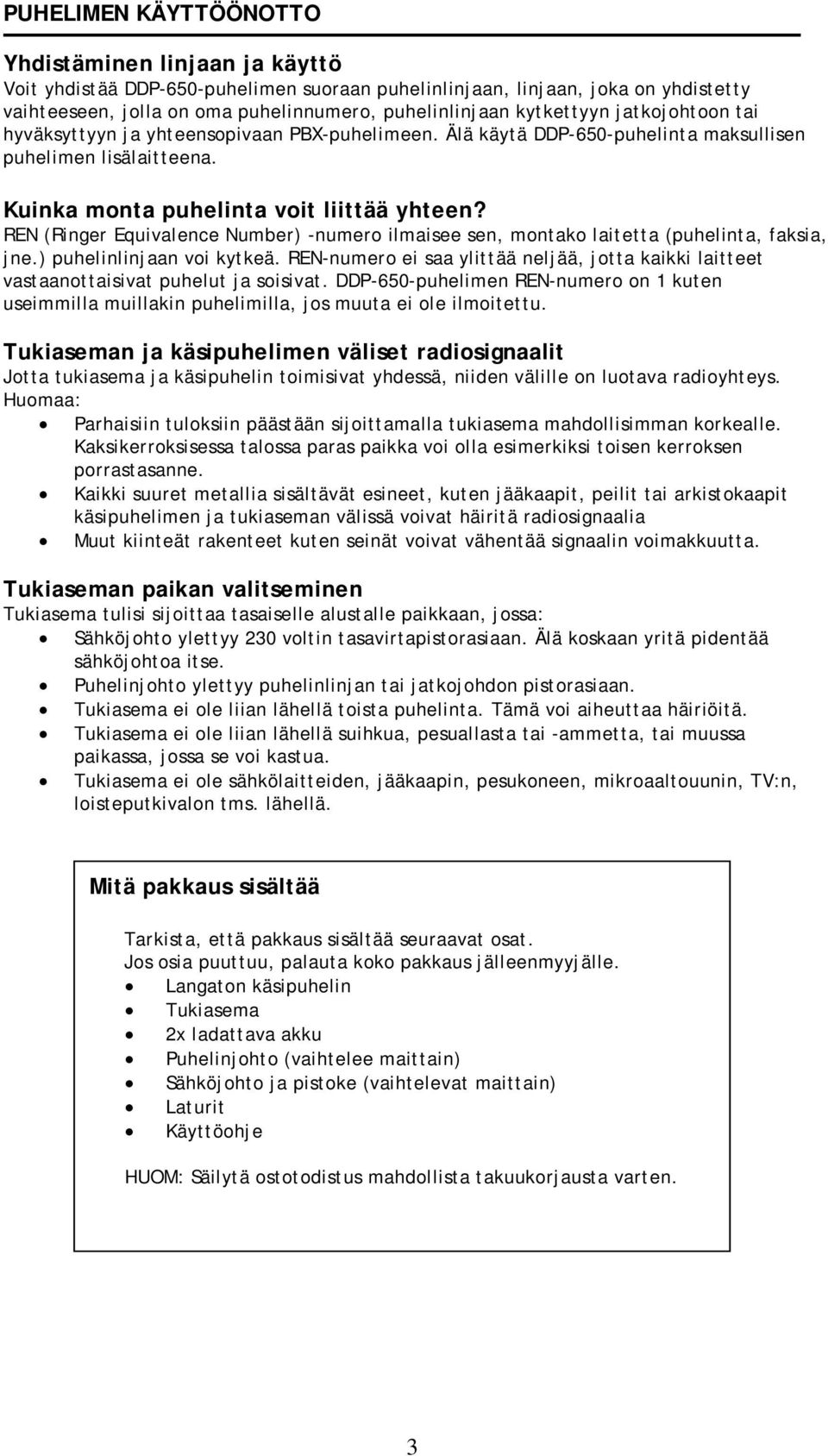

4 PUHELIMEN KÄYTTÖÖNOTTO Yhdistäminen linjaan ja käyttö Voit yhdistää DDP-650-puhelimen suoraan puhelinlinjaan, linjaan, joka on yhdistetty vaihteeseen, jolla on oma puhelinnumero, puhelinlinjaan kytkettyyn jatkojohtoon tai hyväksyttyyn ja yhteensopivaan PBX-puhelimeen. Älä käytä DDP-650-puhelinta maksullisen puhelimen lisälaitteena. Kuinka monta puhelinta voit liittää yhteen? REN (Ringer Equivalence Number) -numero ilmaisee sen, montako laitetta (puhelinta, faksia, jne.) puhelinlinjaan voi kytkeä. REN-numero ei saa ylittää neljää, jotta kaikki laitteet vastaanottaisivat puhelut ja soisivat. DDP-650-puhelimen REN-numero on 1 kuten useimmilla muillakin puhelimilla, jos muuta ei ole ilmoitettu. Tukiaseman ja käsipuhelimen väliset radiosignaalit Jotta tukiasema ja käsipuhelin toimisivat yhdessä, niiden välille on luotava radioyhteys. Huomaa: Parhaisiin tuloksiin päästään sijoittamalla tukiasema mahdollisimman korkealle. Kaksikerroksisessa talossa paras paikka voi olla esimerkiksi toisen kerroksen porrastasanne. Kaikki suuret metallia sisältävät esineet, kuten jääkaapit, peilit tai arkistokaapit käsipuhelimen ja tukiaseman välissä voivat häiritä radiosignaalia Muut kiinteät rakenteet kuten seinät voivat vähentää signaalin voimakkuutta. Tukiaseman paikan valitseminen Tukiasema tulisi sijoittaa tasaiselle alustalle paikkaan, jossa: Sähköjohto ylettyy 230 voltin tasavirtapistorasiaan. Älä koskaan yritä pidentää sähköjohtoa itse. Puhelinjohto ylettyy puhelinlinjan tai jatkojohdon pistorasiaan. Tukiasema ei ole liian lähellä toista puhelinta. Tämä voi aiheuttaa häiriöitä. Tukiasema ei ole liian lähellä suihkua, pesuallasta tai -ammetta, tai muussa paikassa, jossa se voi kastua. Tukiasema ei ole sähkölaitteiden, jääkaapin, pesukoneen, mikroaaltouunin, TV:n, loisteputkivalon tms. lähellä. Mitä pakkaus sisältää Tarkista, että pakkaus sisältää seuraavat osat. Jos osia puuttuu, palauta koko pakkaus jälleenmyyjälle. Langaton käsipuhelin Tukiasema 2x ladattava akku Puhelinjohto (vaihtelee maittain) Sähköjohto ja pistoke (vaihtelevat maittain) Laturit Käyttöohje HUOM: Säilytä ostotodistus mahdollista takuukorjausta varten. 3

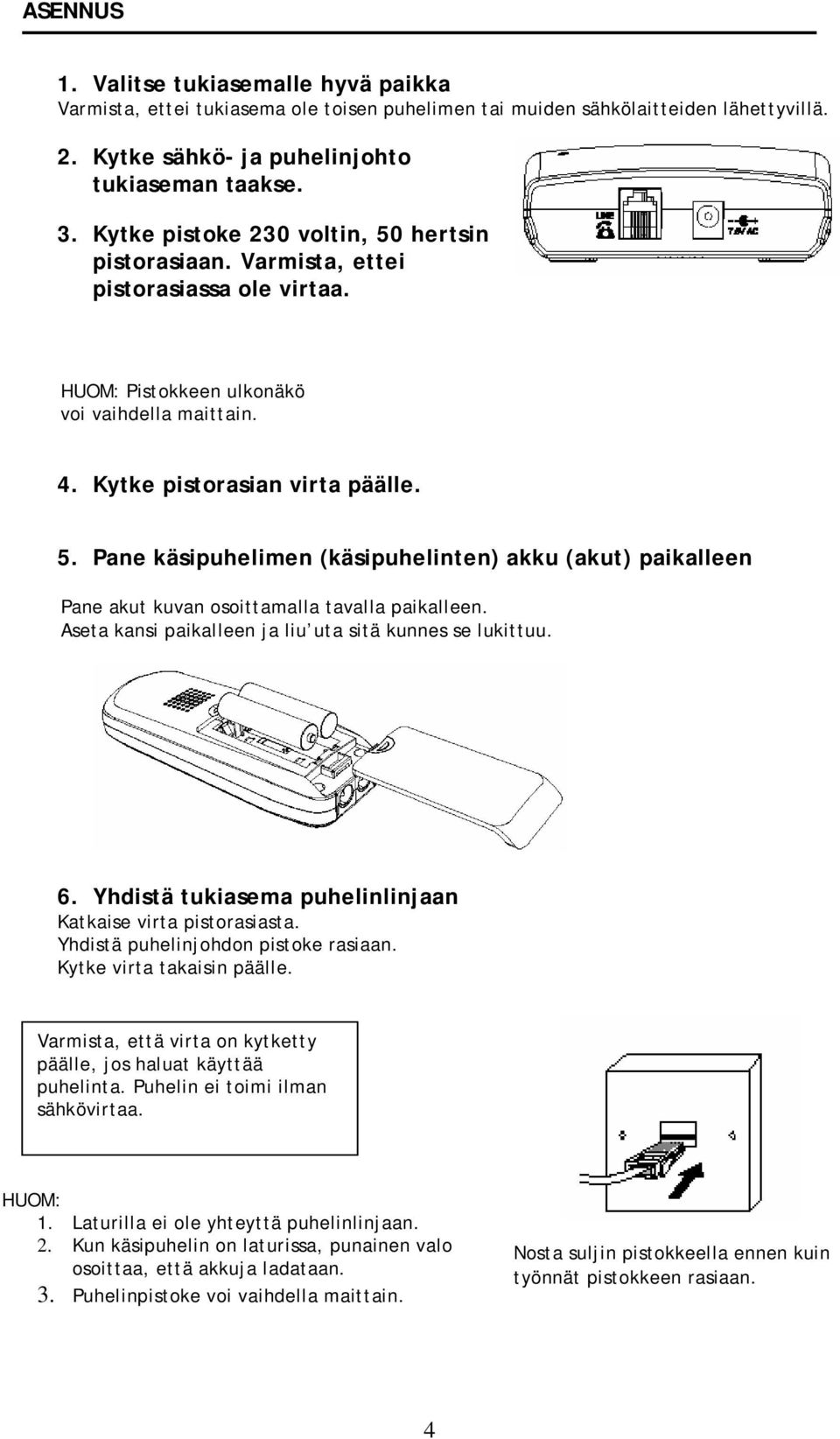

5 ASENNUS 1. Valitse tukiasemalle hyvä paikka Varmista, ettei tukiasema ole toisen puhelimen tai muiden sähkölaitteiden lähettyvillä. 2. Kytke sähkö- ja puhelinjohto tukiaseman taakse. 3. Kytke pistoke 230 voltin, 50 hertsin pistorasiaan. Varmista, ettei pistorasiassa ole virtaa. HUOM: Pistokkeen ulkonäkö voi vaihdella maittain. 4. Kytke pistorasian virta päälle. 5. Pane käsipuhelimen (käsipuhelinten) akku (akut) paikalleen Pane akut kuvan osoittamalla tavalla paikalleen. Aseta kansi paikalleen ja liu uta sitä kunnes se lukittuu. 6. Yhdistä tukiasema puhelinlinjaan Katkaise virta pistorasiasta. Yhdistä puhelinjohdon pistoke rasiaan. Kytke virta takaisin päälle. Varmista, että virta on kytketty päälle, jos haluat käyttää puhelinta. Puhelin ei toimi ilman sähkövirtaa. HUOM: 1. Laturilla ei ole yhteyttä puhelinlinjaan. 2. Kun käsipuhelin on laturissa, punainen valo osoittaa, että akkuja ladataan. 3. Puhelinpistoke voi vaihdella maittain. Nosta suljin pistokkeella ennen kuin työnnät pistokkeen rasiaan. 4

6 TÄRKEITÄ TURVALLISUUSTIETOJA Laitetta ei ole tarkoitettu hätäpuhelujen soittamiseen sähkökatkoksen sattuessa. Hätäpuheluja varten tulisi olla vaihtoehtoinen järjestely. (Toisin sanoen rinnalla suositellaan käytettäväksi myös peruspuhelinta, joka ei tarvitse sähkövirtaa ja joka on yhdistetty puhelinlinjaan. Näin sähkökatkoksenkin aikana voidaan soittaa puheluja.) Sydämentahdistinta käyttävien tulisi keskustella lääkärin kanssa ennen puhelimen käyttämistä. Kuulolaitteen käyttäjän on hyvä tietää, että DDP-650-puhelin käyttää radioaaltoja tukiaseman ja käsipuhelimen välillä, ja tästä johtuen voi kuulua humisevaa ääntä. 1. ÄLÄ puhdista mitään puhelimen osaa bentseenillä, tinnerillä tai muilla liuottimilla, koska ne voivat vahingoittaa puhelinta pysyvästi. Takuu ei korvaa tämän kaltaisia vahinkoja. Jos puhdistaminen on tarpeen, käytä kosteaa liinaa. Puhdistaminen märällä liinalla voi johtaa sähköiskuun. 2. ÄLÄ käytä laitetta herkästi syttyvien tai räjähtävien aineiden lähellä. 3. Tukiasema EI SAA kastua. Sähkölaitteet voivat olla hyvin vaarallisia, jos niitä käytetään märin käsin tai vedessä seistessä. ÄLÄ KOSKAAN käytä puhelinta ukkosmyrskyn aikana. Jos ukkostaa, irrota puhelin sekä pistorasiasta että puhelinlinjasta. Takuu ei korvaa salaman aiheuttamia vahinkoja. 4. DDP-650-puhelin tuottaa jonkin verran lämpöä käytettäessä. Tämän vuoksi laitetta EI SAA päästää kosketuksiin antiikin tai käsiteltyjen tai herkkien huonekalujen kanssa. 5. ÄLÄ hävitä akkuja talousjätteiden seassa. 6. DDP-650 DECT-puhelin lähettää radiosignaaleja, jotka voivat aiheuttaa häiriöitä muissa elektronisissa laitteissa kuten tietokoneissa, radioissa, televisioissa, kelloradioissa, yms. DDP-650-tukiaseman ja muiden laitteiden väliin tulisi jättää ainakin metrin väli. Tämä vähentää häiriöitä. 7. Kun käsipuhelimia ei tarvitse kuljettaa mukana, ne kannattaa jättää tukiasemaan tai laturiin, jolloin akut ovat aina ladattuja. 8. Jos kuulet hälytysäänen liikkuessasi puhelun aikana ja / tai käsipuhelimen ääni alkaa hävitä tai siinä on häiriöitä, voi olla, että olet menossa tukiaseman kantaman ulkopuolelle. Siirry 20 sekunnin kuluessa niin lähelle tukiasemaa, että ääni loppuu. Puhelu saattaa muuten katketa.! HUOMAUTUS: Hävitä käytetyt paristot turvallisesti. Älä ikinä polta niitä tai laita paikkaa, jossa ne voivat mennä rikki. PUHELUIDEN SOITTAMINEN JA VASTAANOTTAMINEN Käsipuhelimen kytkeminen PÄÄLLE ja POIS PÄÄLTÄ Paina ja pidä painettuna Poista-näppäintä kytkeäksesi käsipuhelimen PÄÄLLE JA POIS PÄÄLTÄ. 5

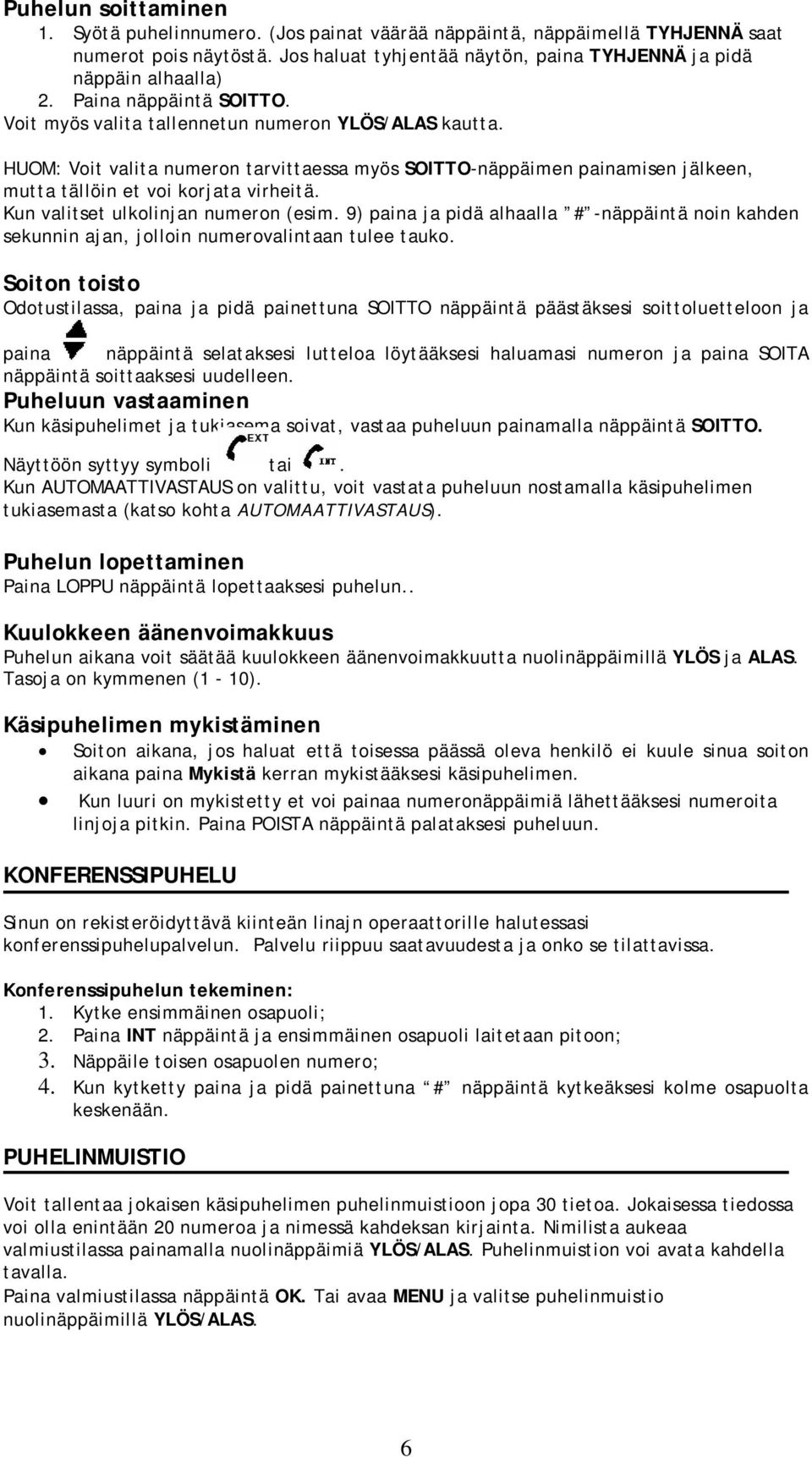

7 Puhelun soittaminen 1. Syötä puhelinnumero. (Jos painat väärää näppäintä, näppäimellä TYHJENNÄ saat numerot pois näytöstä. Jos haluat tyhjentää näytön, paina TYHJENNÄ ja pidä näppäin alhaalla) 2. Paina näppäintä SOITTO. Voit myös valita tallennetun numeron YLÖS/ALAS kautta. HUOM: Voit valita numeron tarvittaessa myös SOITTO-näppäimen painamisen jälkeen, mutta tällöin et voi korjata virheitä. Kun valitset ulkolinjan numeron (esim. 9) paina ja pidä alhaalla # -näppäintä noin kahden sekunnin ajan, jolloin numerovalintaan tulee tauko. Soiton toisto Odotustilassa, paina ja pidä painettuna SOITTO näppäintä päästäksesi soittoluetteloon ja paina näppäintä selataksesi lutteloa löytääksesi haluamasi numeron ja paina SOITA näppäintä soittaaksesi uudelleen. Puheluun vastaaminen Kun käsipuhelimet ja tukiasema soivat, vastaa puheluun painamalla näppäintä SOITTO. Näyttöön syttyy symboli tai. Kun AUTOMAATTIVASTAUS on valittu, voit vastata puheluun nostamalla käsipuhelimen tukiasemasta (katso kohta AUTOMAATTIVASTAUS). Puhelun lopettaminen Paina LOPPU näppäintä lopettaaksesi puhelun.. Kuulokkeen äänenvoimakkuus Puhelun aikana voit säätää kuulokkeen äänenvoimakkuutta nuolinäppäimillä YLÖS ja ALAS. Tasoja on kymmenen (1-10). Käsipuhelimen mykistäminen Soiton aikana, jos haluat että toisessa päässä oleva henkilö ei kuule sinua soiton aikana paina Mykistä kerran mykistääksesi käsipuhelimen. Kun luuri on mykistetty et voi painaa numeronäppäimiä lähettääksesi numeroita linjoja pitkin. Paina POISTA näppäintä palataksesi puheluun. KONFERENSSIPUHELU Sinun on rekisteröidyttävä kiinteän linajn operaattorille halutessasi konferenssipuhelupalvelun. Palvelu riippuu saatavuudesta ja onko se tilattavissa. Konferenssipuhelun tekeminen: 1. Kytke ensimmäinen osapuoli; 2. Paina INT näppäintä ja ensimmäinen osapuoli laitetaan pitoon; 3. Näppäile toisen osapuolen numero; 4. Kun kytketty paina ja pidä painettuna # näppäintä kytkeäksesi kolme osapuolta keskenään. PUHELINMUISTIO Voit tallentaa jokaisen käsipuhelimen puhelinmuistioon jopa 30 tietoa. Jokaisessa tiedossa voi olla enintään 20 numeroa ja nimessä kahdeksan kirjainta. Nimilista aukeaa valmiustilassa painamalla nuolinäppäimiä YLÖS/ALAS. Puhelinmuistion voi avata kahdella tavalla. Paina valmiustilassa näppäintä OK. Tai avaa MENU ja valitse puhelinmuistio nuolinäppäimillä YLÖS/ALAS. 6

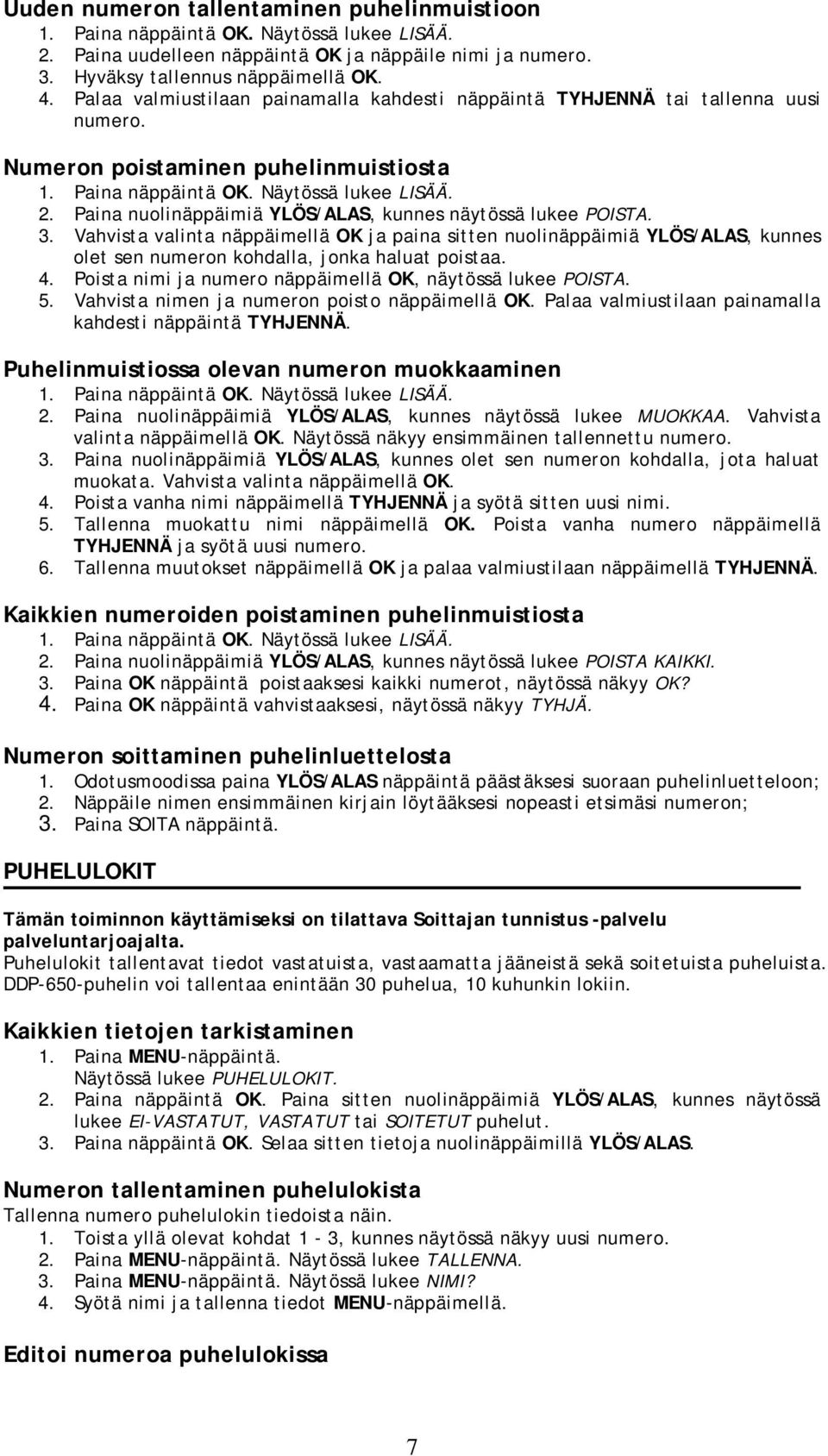

8 Uuden numeron tallentaminen puhelinmuistioon 1. Paina näppäintä OK. Näytössä lukee LISÄÄ. 2. Paina uudelleen näppäintä OK ja näppäile nimi ja numero. 3. Hyväksy tallennus näppäimellä OK. 4. Palaa valmiustilaan painamalla kahdesti näppäintä TYHJENNÄ tai tallenna uusi numero. Numeron poistaminen puhelinmuistiosta 1. Paina näppäintä OK. Näytössä lukee LISÄÄ. 2. Paina nuolinäppäimiä YLÖS/ALAS, kunnes näytössä lukee POISTA. 3. Vahvista valinta näppäimellä OK ja paina sitten nuolinäppäimiä YLÖS/ALAS, kunnes olet sen numeron kohdalla, jonka haluat poistaa. 4. Poista nimi ja numero näppäimellä OK, näytössä lukee POISTA. 5. Vahvista nimen ja numeron poisto näppäimellä OK. Palaa valmiustilaan painamalla kahdesti näppäintä TYHJENNÄ. Puhelinmuistiossa olevan numeron muokkaaminen 1. Paina näppäintä OK. Näytössä lukee LISÄÄ. 2. Paina nuolinäppäimiä YLÖS/ALAS, kunnes näytössä lukee MUOKKAA. Vahvista valinta näppäimellä OK. Näytössä näkyy ensimmäinen tallennettu numero. 3. Paina nuolinäppäimiä YLÖS/ALAS, kunnes olet sen numeron kohdalla, jota haluat muokata. Vahvista valinta näppäimellä OK. 4. Poista vanha nimi näppäimellä TYHJENNÄ ja syötä sitten uusi nimi. 5. Tallenna muokattu nimi näppäimellä OK. Poista vanha numero näppäimellä TYHJENNÄ ja syötä uusi numero. 6. Tallenna muutokset näppäimellä OK ja palaa valmiustilaan näppäimellä TYHJENNÄ. Kaikkien numeroiden poistaminen puhelinmuistiosta 1. Paina näppäintä OK. Näytössä lukee LISÄÄ. 2. Paina nuolinäppäimiä YLÖS/ALAS, kunnes näytössä lukee POISTA KAIKKI. 3. Paina OK näppäintä poistaaksesi kaikki numerot, näytössä näkyy OK? 4. Paina OK näppäintä vahvistaaksesi, näytössä näkyy TYHJÄ. Numeron soittaminen puhelinluettelosta 1. Odotusmoodissa paina YLÖS/ALAS näppäintä päästäksesi suoraan puhelinluetteloon; 2. Näppäile nimen ensimmäinen kirjain löytääksesi nopeasti etsimäsi numeron; 3. Paina SOITA näppäintä. PUHELULOKIT Tämän toiminnon käyttämiseksi on tilattava Soittajan tunnistus -palvelu palveluntarjoajalta. Puhelulokit tallentavat tiedot vastatuista, vastaamatta jääneistä sekä soitetuista puheluista. DDP-650-puhelin voi tallentaa enintään 30 puhelua, 10 kuhunkin lokiin. Kaikkien tietojen tarkistaminen 1. Paina MENU-näppäintä. Näytössä lukee PUHELULOKIT. 2. Paina näppäintä OK. Paina sitten nuolinäppäimiä YLÖS/ALAS, kunnes näytössä lukee EI-VASTATUT, VASTATUT tai SOITETUT puhelut. 3. Paina näppäintä OK. Selaa sitten tietoja nuolinäppäimillä YLÖS/ALAS. Numeron tallentaminen puhelulokista Tallenna numero puhelulokin tiedoista näin. 1. Toista yllä olevat kohdat 1-3, kunnes näytössä näkyy uusi numero. 2. Paina MENU-näppäintä. Näytössä lukee TALLENNA. 3. Paina MENU-näppäintä. Näytössä lukee NIMI? 4. Syötä nimi ja tallenna tiedot MENU-näppäimellä. Editoi numeroa puhelulokissa 7

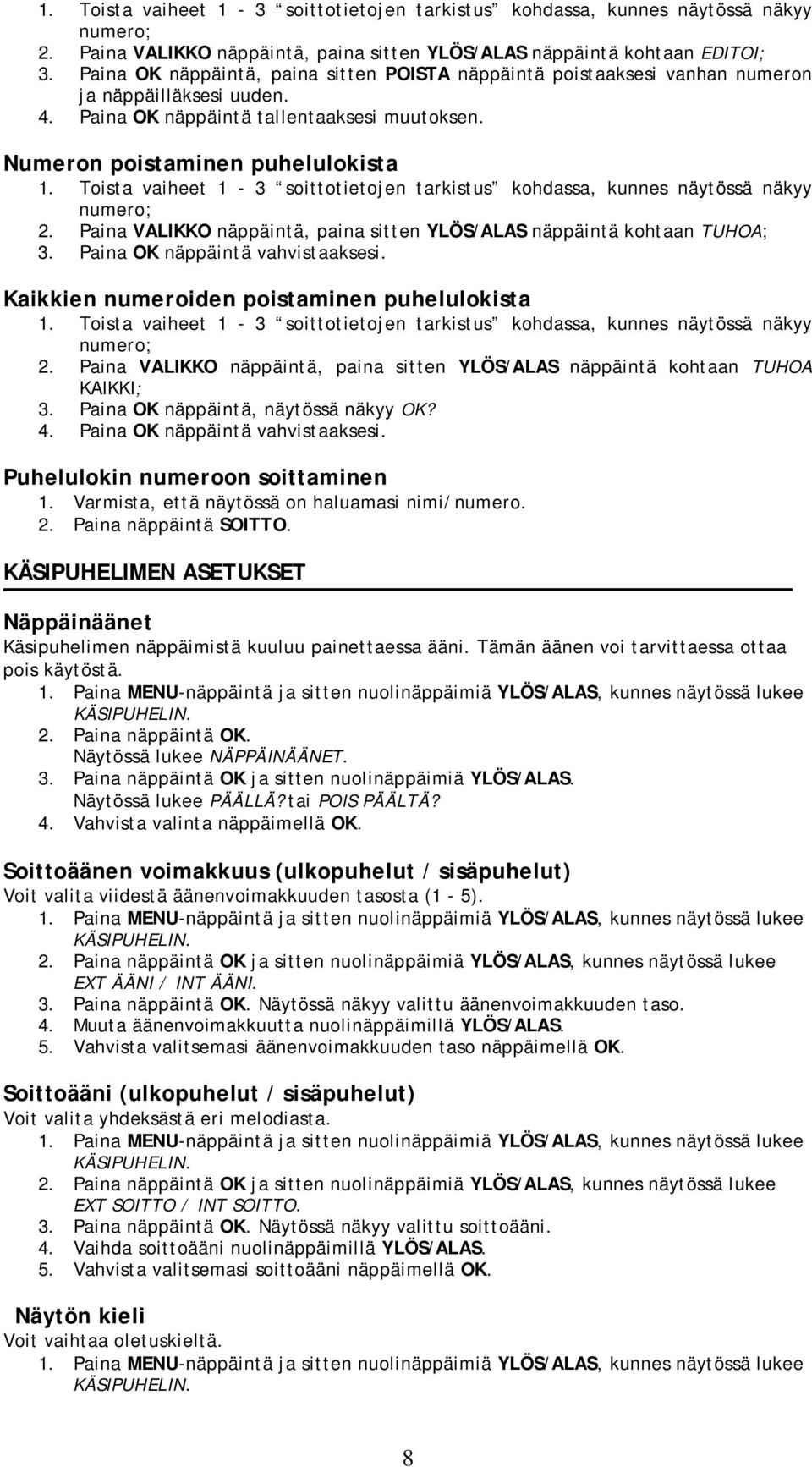

9 1. Toista vaiheet 1-3 soittotietojen tarkistus kohdassa, kunnes näytössä näkyy numero; 2. Paina VALIKKO näppäintä, paina sitten YLÖS/ALAS näppäintä kohtaan EDITOI; 3. Paina OK näppäintä, paina sitten POISTA näppäintä poistaaksesi vanhan numeron ja näppäilläksesi uuden. 4. Paina OK näppäintä tallentaaksesi muutoksen. Numeron poistaminen puhelulokista 1. Toista vaiheet 1-3 soittotietojen tarkistus kohdassa, kunnes näytössä näkyy numero; 2. Paina VALIKKO näppäintä, paina sitten YLÖS/ALAS näppäintä kohtaan TUHOA; 3. Paina OK näppäintä vahvistaaksesi. Kaikkien numeroiden poistaminen puhelulokista 1. Toista vaiheet 1-3 soittotietojen tarkistus kohdassa, kunnes näytössä näkyy numero; 2. Paina VALIKKO näppäintä, paina sitten YLÖS/ALAS näppäintä kohtaan TUHOA KAIKKI; 3. Paina OK näppäintä, näytössä näkyy OK? 4. Paina OK näppäintä vahvistaaksesi. Puhelulokin numeroon soittaminen 1. Varmista, että näytössä on haluamasi nimi/numero. 2. Paina näppäintä SOITTO. KÄSIPUHELIMEN ASETUKSET Näppäinäänet Käsipuhelimen näppäimistä kuuluu painettaessa ääni. Tämän äänen voi tarvittaessa ottaa pois käytöstä. KÄSIPUHELIN. 2. Paina näppäintä OK. Näytössä lukee NÄPPÄINÄÄNET. 3. Paina näppäintä OK ja sitten nuolinäppäimiä YLÖS/ALAS. Näytössä lukee PÄÄLLÄ? tai POIS PÄÄLTÄ? 4. Vahvista valinta näppäimellä OK. Soittoäänen voimakkuus (ulkopuhelut / sisäpuhelut) Voit valita viidestä äänenvoimakkuuden tasosta (1-5). KÄSIPUHELIN. 2. Paina näppäintä OK ja sitten nuolinäppäimiä YLÖS/ALAS, kunnes näytössä lukee EXT ÄÄNI / INT ÄÄNI. 3. Paina näppäintä OK. Näytössä näkyy valittu äänenvoimakkuuden taso. 4. Muuta äänenvoimakkuutta nuolinäppäimillä YLÖS/ALAS. 5. Vahvista valitsemasi äänenvoimakkuuden taso näppäimellä OK. Soittoääni (ulkopuhelut / sisäpuhelut) Voit valita yhdeksästä eri melodiasta. KÄSIPUHELIN. 2. Paina näppäintä OK ja sitten nuolinäppäimiä YLÖS/ALAS, kunnes näytössä lukee EXT SOITTO / INT SOITTO. 3. Paina näppäintä OK. Näytössä näkyy valittu soittoääni. 4. Vaihda soittoääni nuolinäppäimillä YLÖS/ALAS. 5. Vahvista valitsemasi soittoääni näppäimellä OK. Näytön kieli Voit vaihtaa oletuskieltä. KÄSIPUHELIN. 8

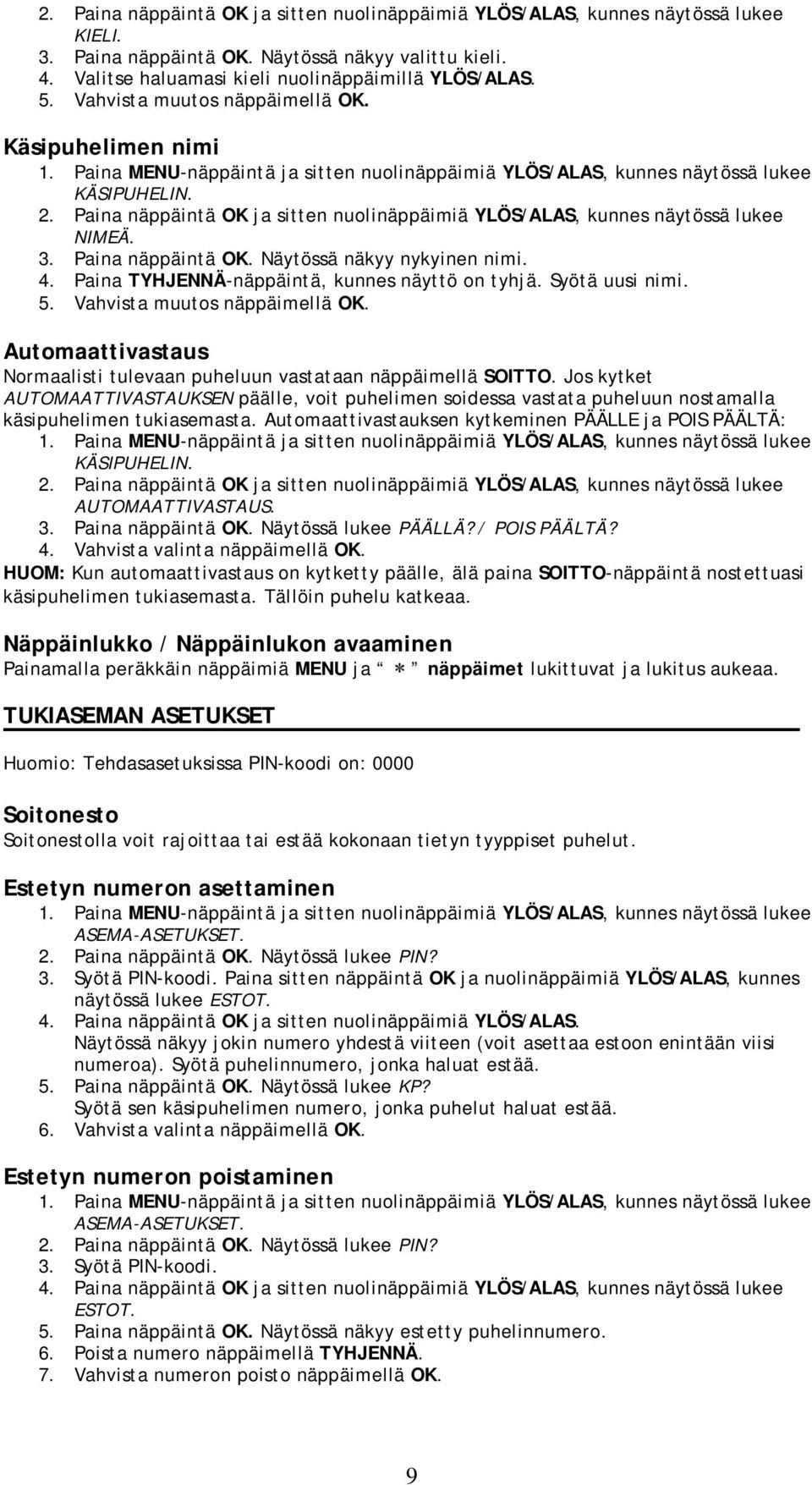

10 2. Paina näppäintä OK ja sitten nuolinäppäimiä YLÖS/ALAS, kunnes näytössä lukee KIELI. 3. Paina näppäintä OK. Näytössä näkyy valittu kieli. 4. Valitse haluamasi kieli nuolinäppäimillä YLÖS/ALAS. 5. Vahvista muutos näppäimellä OK. Käsipuhelimen nimi KÄSIPUHELIN. 2. Paina näppäintä OK ja sitten nuolinäppäimiä YLÖS/ALAS, kunnes näytössä lukee NIMEÄ. 3. Paina näppäintä OK. Näytössä näkyy nykyinen nimi. 4. Paina TYHJENNÄ-näppäintä, kunnes näyttö on tyhjä. Syötä uusi nimi. 5. Vahvista muutos näppäimellä OK. Automaattivastaus Normaalisti tulevaan puheluun vastataan näppäimellä SOITTO. Jos kytket AUTOMAATTIVASTAUKSEN päälle, voit puhelimen soidessa vastata puheluun nostamalla käsipuhelimen tukiasemasta. Automaattivastauksen kytkeminen PÄÄLLE ja POIS PÄÄLTÄ: KÄSIPUHELIN. 2. Paina näppäintä OK ja sitten nuolinäppäimiä YLÖS/ALAS, kunnes näytössä lukee AUTOMAATTIVASTAUS. 3. Paina näppäintä OK. Näytössä lukee PÄÄLLÄ? / POIS PÄÄLTÄ? 4. Vahvista valinta näppäimellä OK. HUOM: Kun automaattivastaus on kytketty päälle, älä paina SOITTO-näppäintä nostettuasi käsipuhelimen tukiasemasta. Tällöin puhelu katkeaa. Näppäinlukko / Näppäinlukon avaaminen Painamalla peräkkäin näppäimiä MENU ja näppäimet lukittuvat ja lukitus aukeaa. TUKIASEMAN ASETUKSET Huomio: Tehdasasetuksissa PIN-koodi on: 0000 Soitonesto Soitonestolla voit rajoittaa tai estää kokonaan tietyn tyyppiset puhelut. Estetyn numeron asettaminen 2. Paina näppäintä OK. Näytössä lukee PIN? 3. Syötä PIN-koodi. Paina sitten näppäintä OK ja nuolinäppäimiä YLÖS/ALAS, kunnes näytössä lukee ESTOT. 4. Paina näppäintä OK ja sitten nuolinäppäimiä YLÖS/ALAS. Näytössä näkyy jokin numero yhdestä viiteen (voit asettaa estoon enintään viisi numeroa). Syötä puhelinnumero, jonka haluat estää. 5. Paina näppäintä OK. Näytössä lukee KP? Syötä sen käsipuhelimen numero, jonka puhelut haluat estää. 6. Vahvista valinta näppäimellä OK. Estetyn numeron poistaminen 2. Paina näppäintä OK. Näytössä lukee PIN? 3. Syötä PIN-koodi. 4. Paina näppäintä OK ja sitten nuolinäppäimiä YLÖS/ALAS, kunnes näytössä lukee ESTOT. 5. Paina näppäintä OK. Näytössä näkyy estetty puhelinnumero. 6. Poista numero näppäimellä TYHJENNÄ. 7. Vahvista numeron poisto näppäimellä OK. 9

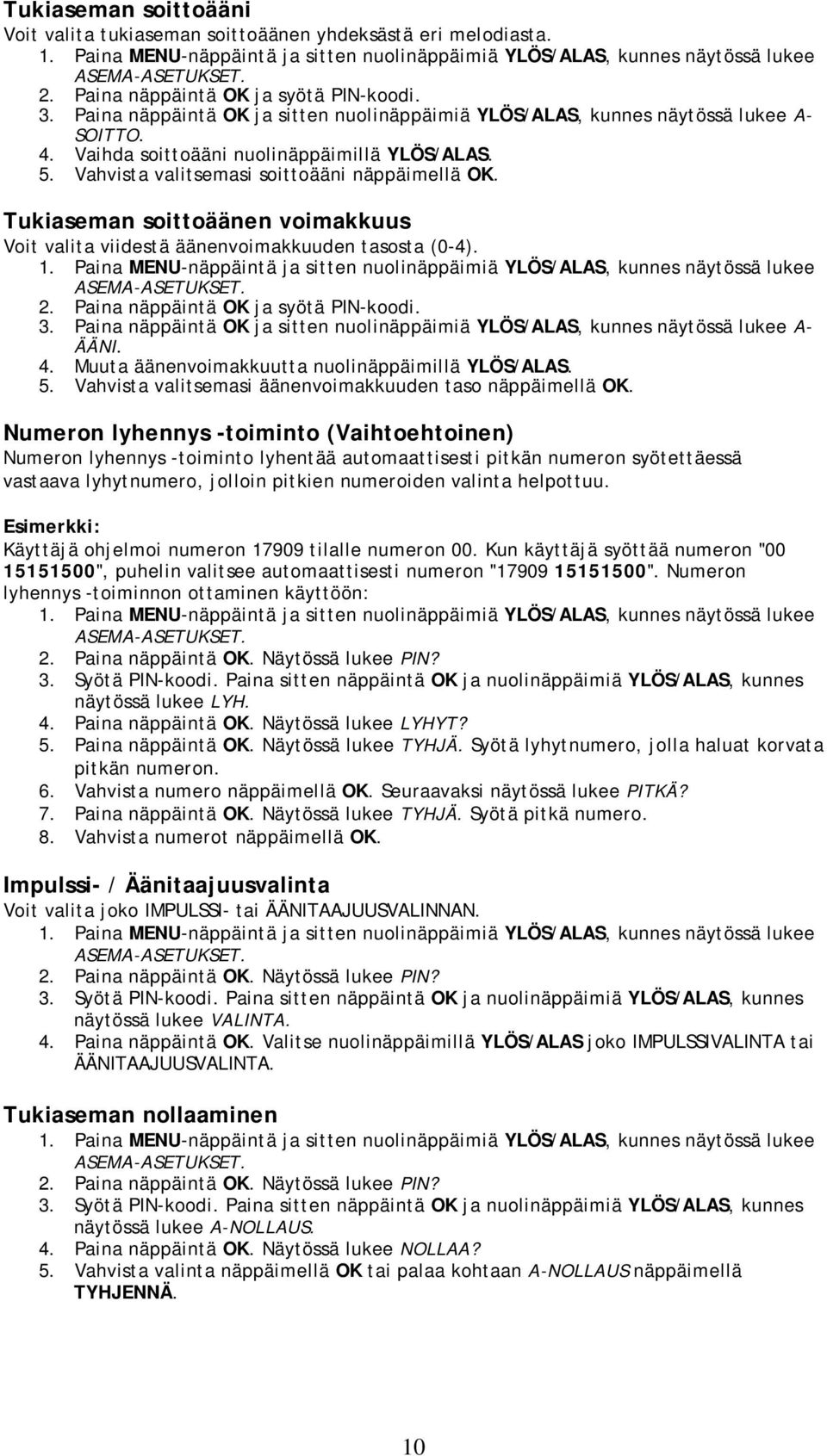

11 Tukiaseman soittoääni Voit valita tukiaseman soittoäänen yhdeksästä eri melodiasta. 2. Paina näppäintä OK ja syötä PIN-koodi. 3. Paina näppäintä OK ja sitten nuolinäppäimiä YLÖS/ALAS, kunnes näytössä lukee A- SOITTO. 4. Vaihda soittoääni nuolinäppäimillä YLÖS/ALAS. 5. Vahvista valitsemasi soittoääni näppäimellä OK. Tukiaseman soittoäänen voimakkuus Voit valita viidestä äänenvoimakkuuden tasosta (0-4). 2. Paina näppäintä OK ja syötä PIN-koodi. 3. Paina näppäintä OK ja sitten nuolinäppäimiä YLÖS/ALAS, kunnes näytössä lukee A- ÄÄNI. 4. Muuta äänenvoimakkuutta nuolinäppäimillä YLÖS/ALAS. 5. Vahvista valitsemasi äänenvoimakkuuden taso näppäimellä OK. Numeron lyhennys -toiminto (Vaihtoehtoinen) Numeron lyhennys -toiminto lyhentää automaattisesti pitkän numeron syötettäessä vastaava lyhytnumero, jolloin pitkien numeroiden valinta helpottuu. Esimerkki: Käyttäjä ohjelmoi numeron tilalle numeron 00. Kun käyttäjä syöttää numeron " ", puhelin valitsee automaattisesti numeron " ". Numeron lyhennys -toiminnon ottaminen käyttöön: 2. Paina näppäintä OK. Näytössä lukee PIN? 3. Syötä PIN-koodi. Paina sitten näppäintä OK ja nuolinäppäimiä YLÖS/ALAS, kunnes näytössä lukee LYH. 4. Paina näppäintä OK. Näytössä lukee LYHYT? 5. Paina näppäintä OK. Näytössä lukee TYHJÄ. Syötä lyhytnumero, jolla haluat korvata pitkän numeron. 6. Vahvista numero näppäimellä OK. Seuraavaksi näytössä lukee PITKÄ? 7. Paina näppäintä OK. Näytössä lukee TYHJÄ. Syötä pitkä numero. 8. Vahvista numerot näppäimellä OK. Impulssi- / Äänitaajuusvalinta Voit valita joko IMPULSSI- tai ÄÄNITAAJUUSVALINNAN. 2. Paina näppäintä OK. Näytössä lukee PIN? 3. Syötä PIN-koodi. Paina sitten näppäintä OK ja nuolinäppäimiä YLÖS/ALAS, kunnes näytössä lukee VALINTA. 4. Paina näppäintä OK. Valitse nuolinäppäimillä YLÖS/ALAS joko IMPULSSIVALINTA tai ÄÄNITAAJUUSVALINTA. Tukiaseman nollaaminen 2. Paina näppäintä OK. Näytössä lukee PIN? 3. Syötä PIN-koodi. Paina sitten näppäintä OK ja nuolinäppäimiä YLÖS/ALAS, kunnes näytössä lukee A-NOLLAUS. 4. Paina näppäintä OK. Näytössä lukee NOLLAA? 5. Vahvista valinta näppäimellä OK tai palaa kohtaan A-NOLLAUS näppäimellä TYHJENNÄ. 10

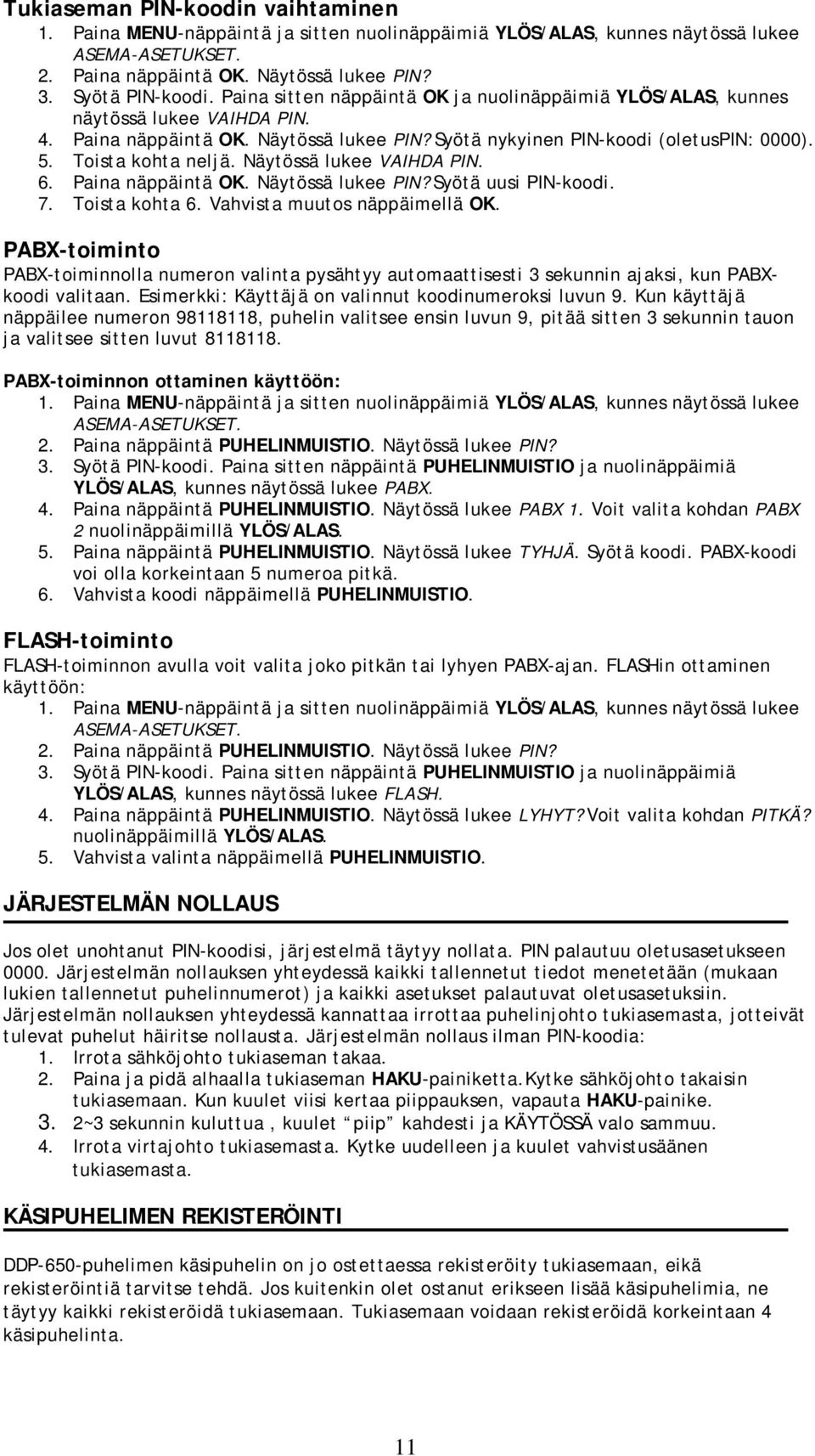

12 Tukiaseman PIN-koodin vaihtaminen 2. Paina näppäintä OK. Näytössä lukee PIN? 3. Syötä PIN-koodi. Paina sitten näppäintä OK ja nuolinäppäimiä YLÖS/ALAS, kunnes näytössä lukee VAIHDA PIN. 4. Paina näppäintä OK. Näytössä lukee PIN? Syötä nykyinen PIN-koodi (oletuspin: 0000). 5. Toista kohta neljä. Näytössä lukee VAIHDA PIN. 6. Paina näppäintä OK. Näytössä lukee PIN? Syötä uusi PIN-koodi. 7. Toista kohta 6. Vahvista muutos näppäimellä OK. PABX-toiminto PABX-toiminnolla numeron valinta pysähtyy automaattisesti 3 sekunnin ajaksi, kun PABXkoodi valitaan. Esimerkki: Käyttäjä on valinnut koodinumeroksi luvun 9. Kun käyttäjä näppäilee numeron , puhelin valitsee ensin luvun 9, pitää sitten 3 sekunnin tauon ja valitsee sitten luvut PABX-toiminnon ottaminen käyttöön: 2. Paina näppäintä PUHELINMUISTIO. Näytössä lukee PIN? 3. Syötä PIN-koodi. Paina sitten näppäintä PUHELINMUISTIO ja nuolinäppäimiä YLÖS/ALAS, kunnes näytössä lukee PABX. 4. Paina näppäintä PUHELINMUISTIO. Näytössä lukee PABX 1. Voit valita kohdan PABX 2 nuolinäppäimillä YLÖS/ALAS. 5. Paina näppäintä PUHELINMUISTIO. Näytössä lukee TYHJÄ. Syötä koodi. PABX-koodi voi olla korkeintaan 5 numeroa pitkä. 6. Vahvista koodi näppäimellä PUHELINMUISTIO. FLASH-toiminto FLASH-toiminnon avulla voit valita joko pitkän tai lyhyen PABX-ajan. FLASHin ottaminen käyttöön: 2. Paina näppäintä PUHELINMUISTIO. Näytössä lukee PIN? 3. Syötä PIN-koodi. Paina sitten näppäintä PUHELINMUISTIO ja nuolinäppäimiä YLÖS/ALAS, kunnes näytössä lukee FLASH. 4. Paina näppäintä PUHELINMUISTIO. Näytössä lukee LYHYT? Voit valita kohdan PITKÄ? nuolinäppäimillä YLÖS/ALAS. 5. Vahvista valinta näppäimellä PUHELINMUISTIO. JÄRJESTELMÄN NOLLAUS Jos olet unohtanut PIN-koodisi, järjestelmä täytyy nollata. PIN palautuu oletusasetukseen Järjestelmän nollauksen yhteydessä kaikki tallennetut tiedot menetetään (mukaan lukien tallennetut puhelinnumerot) ja kaikki asetukset palautuvat oletusasetuksiin. Järjestelmän nollauksen yhteydessä kannattaa irrottaa puhelinjohto tukiasemasta, jotteivät tulevat puhelut häiritse nollausta. Järjestelmän nollaus ilman PIN-koodia: 1. Irrota sähköjohto tukiaseman takaa. 2. Paina ja pidä alhaalla tukiaseman HAKU-painiketta.Kytke sähköjohto takaisin tukiasemaan. Kun kuulet viisi kertaa piippauksen, vapauta HAKU-painike. 3. 2~3 sekunnin kuluttua, kuulet piip kahdesti ja KÄYTÖSSÄ valo sammuu. 4. Irrota virtajohto tukiasemasta. Kytke uudelleen ja kuulet vahvistusäänen tukiasemasta. KÄSIPUHELIMEN REKISTERÖINTI DDP-650-puhelimen käsipuhelin on jo ostettaessa rekisteröity tukiasemaan, eikä rekisteröintiä tarvitse tehdä. Jos kuitenkin olet ostanut erikseen lisää käsipuhelimia, ne täytyy kaikki rekisteröidä tukiasemaan. Tukiasemaan voidaan rekisteröidä korkeintaan 4 käsipuhelinta. 11

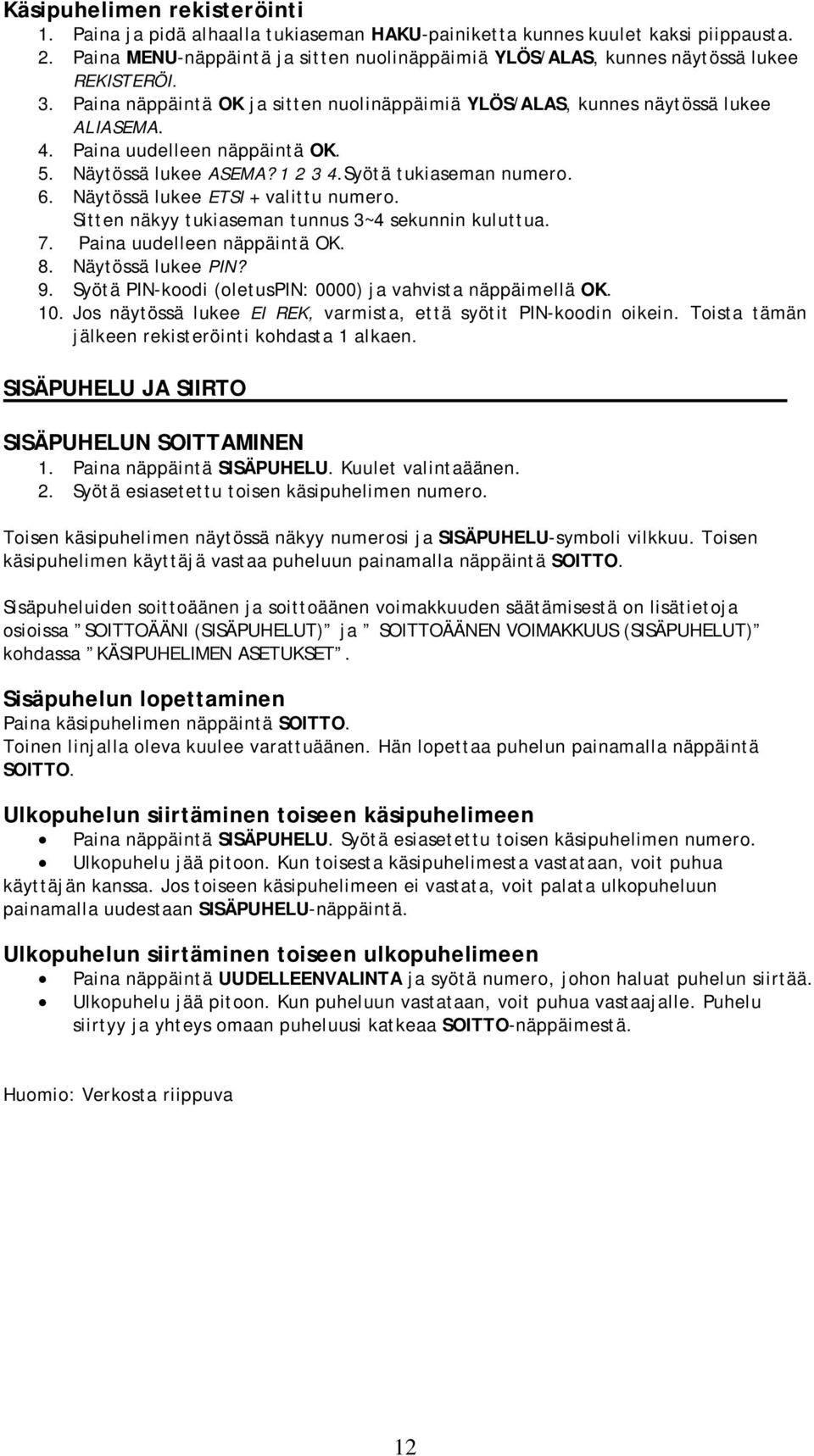

13 Käsipuhelimen rekisteröinti 1. Paina ja pidä alhaalla tukiaseman HAKU-painiketta kunnes kuulet kaksi piippausta. 2. Paina MENU-näppäintä ja sitten nuolinäppäimiä YLÖS/ALAS, kunnes näytössä lukee REKISTERÖI. 3. Paina näppäintä OK ja sitten nuolinäppäimiä YLÖS/ALAS, kunnes näytössä lukee ALIASEMA. 4. Paina uudelleen näppäintä OK. 5. Näytössä lukee ASEMA? Syötä tukiaseman numero. 6. Näytössä lukee ETSI + valittu numero. Sitten näkyy tukiaseman tunnus 3~4 sekunnin kuluttua. 7. Paina uudelleen näppäintä OK. 8. Näytössä lukee PIN? 9. Syötä PIN-koodi (oletuspin: 0000) ja vahvista näppäimellä OK. 10. Jos näytössä lukee EI REK, varmista, että syötit PIN-koodin oikein. Toista tämän jälkeen rekisteröinti kohdasta 1 alkaen. SISÄPUHELU JA SIIRTO SISÄPUHELUN SOITTAMINEN 1. Paina näppäintä SISÄPUHELU. Kuulet valintaäänen. 2. Syötä esiasetettu toisen käsipuhelimen numero. Toisen käsipuhelimen näytössä näkyy numerosi ja SISÄPUHELU-symboli vilkkuu. Toisen käsipuhelimen käyttäjä vastaa puheluun painamalla näppäintä SOITTO. Sisäpuheluiden soittoäänen ja soittoäänen voimakkuuden säätämisestä on lisätietoja osioissa SOITTOÄÄNI (SISÄPUHELUT) ja SOITTOÄÄNEN VOIMAKKUUS (SISÄPUHELUT) kohdassa KÄSIPUHELIMEN ASETUKSET. Sisäpuhelun lopettaminen Paina käsipuhelimen näppäintä SOITTO. Toinen linjalla oleva kuulee varattuäänen. Hän lopettaa puhelun painamalla näppäintä SOITTO. Ulkopuhelun siirtäminen toiseen käsipuhelimeen Paina näppäintä SISÄPUHELU. Syötä esiasetettu toisen käsipuhelimen numero. Ulkopuhelu jää pitoon. Kun toisesta käsipuhelimesta vastataan, voit puhua käyttäjän kanssa. Jos toiseen käsipuhelimeen ei vastata, voit palata ulkopuheluun painamalla uudestaan SISÄPUHELU-näppäintä. Ulkopuhelun siirtäminen toiseen ulkopuhelimeen Paina näppäintä UUDELLEENVALINTA ja syötä numero, johon haluat puhelun siirtää. Ulkopuhelu jää pitoon. Kun puheluun vastataan, voit puhua vastaajalle. Puhelu siirtyy ja yhteys omaan puheluusi katkeaa SOITTO-näppäimestä. Huomio: Verkosta riippuva 12

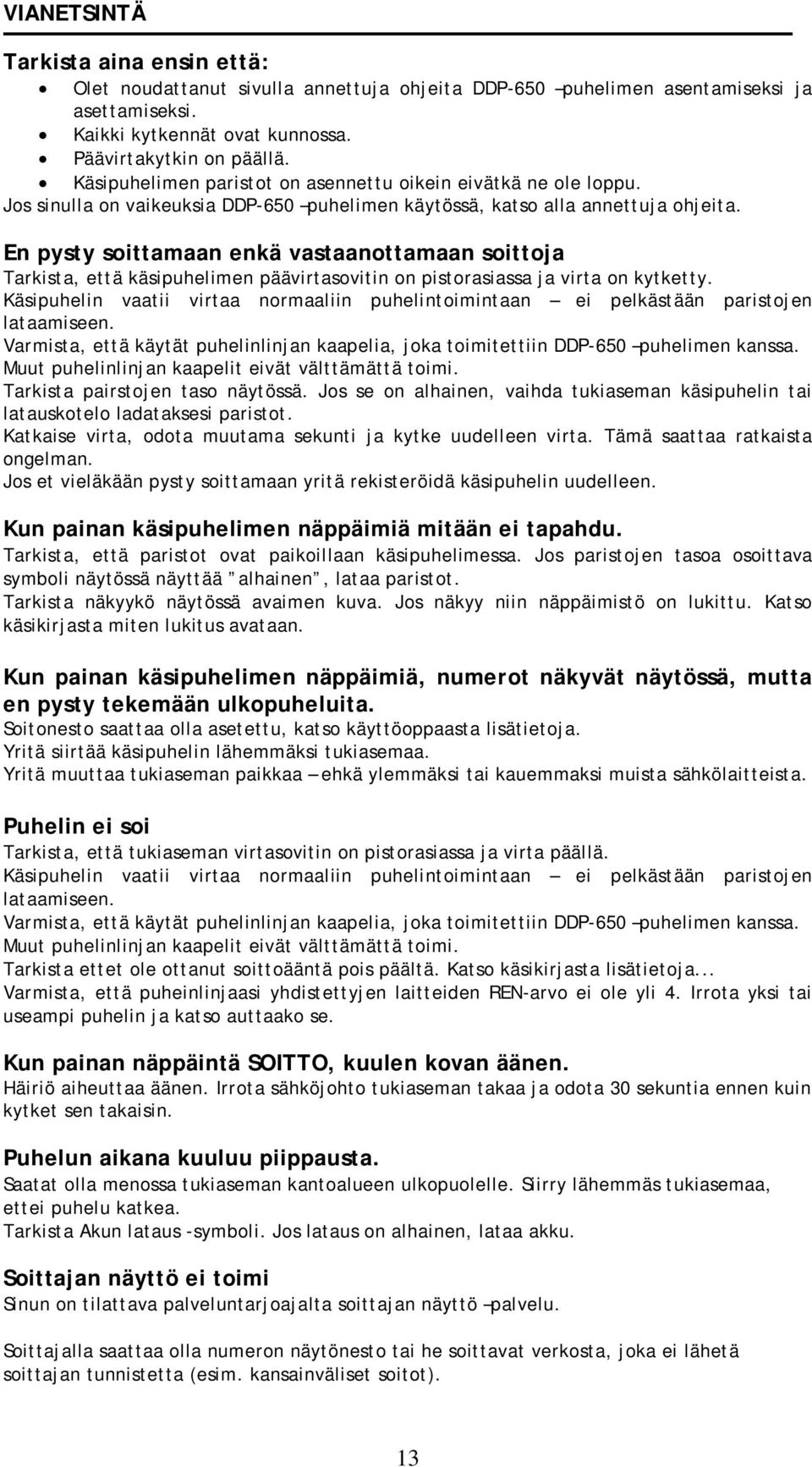

14 VIANETSINTÄ Tarkista aina ensin että: Olet noudattanut sivulla annettuja ohjeita DDP-650 puhelimen asentamiseksi ja asettamiseksi. Kaikki kytkennät ovat kunnossa. Päävirtakytkin on päällä. Käsipuhelimen paristot on asennettu oikein eivätkä ne ole loppu. Jos sinulla on vaikeuksia DDP-650 puhelimen käytössä, katso alla annettuja ohjeita. En pysty soittamaan enkä vastaanottamaan soittoja Tarkista, että käsipuhelimen päävirtasovitin on pistorasiassa ja virta on kytketty. Käsipuhelin vaatii virtaa normaaliin puhelintoimintaan ei pelkästään paristojen lataamiseen. Varmista, että käytät puhelinlinjan kaapelia, joka toimitettiin DDP-650 puhelimen kanssa. Muut puhelinlinjan kaapelit eivät välttämättä toimi. Tarkista pairstojen taso näytössä. Jos se on alhainen, vaihda tukiaseman käsipuhelin tai latauskotelo ladataksesi paristot. Katkaise virta, odota muutama sekunti ja kytke uudelleen virta. Tämä saattaa ratkaista ongelman. Jos et vieläkään pysty soittamaan yritä rekisteröidä käsipuhelin uudelleen. Kun painan käsipuhelimen näppäimiä mitään ei tapahdu. Tarkista, että paristot ovat paikoillaan käsipuhelimessa. Jos paristojen tasoa osoittava symboli näytössä näyttää alhainen, lataa paristot. Tarkista näkyykö näytössä avaimen kuva. Jos näkyy niin näppäimistö on lukittu. Katso käsikirjasta miten lukitus avataan. Kun painan käsipuhelimen näppäimiä, numerot näkyvät näytössä, mutta en pysty tekemään ulkopuheluita. Soitonesto saattaa olla asetettu, katso käyttöoppaasta lisätietoja. Yritä siirtää käsipuhelin lähemmäksi tukiasemaa. Yritä muuttaa tukiaseman paikkaa ehkä ylemmäksi tai kauemmaksi muista sähkölaitteista. Puhelin ei soi Tarkista, että tukiaseman virtasovitin on pistorasiassa ja virta päällä. Käsipuhelin vaatii virtaa normaaliin puhelintoimintaan ei pelkästään paristojen lataamiseen. Varmista, että käytät puhelinlinjan kaapelia, joka toimitettiin DDP-650 puhelimen kanssa. Muut puhelinlinjan kaapelit eivät välttämättä toimi. Tarkista ettet ole ottanut soittoääntä pois päältä. Katso käsikirjasta lisätietoja... Varmista, että puheinlinjaasi yhdistettyjen laitteiden REN-arvo ei ole yli 4. Irrota yksi tai useampi puhelin ja katso auttaako se. Kun painan näppäintä SOITTO, kuulen kovan äänen. Häiriö aiheuttaa äänen. Irrota sähköjohto tukiaseman takaa ja odota 30 sekuntia ennen kuin kytket sen takaisin. Puhelun aikana kuuluu piippausta. Saatat olla menossa tukiaseman kantoalueen ulkopuolelle. Siirry lähemmäs tukiasemaa, ettei puhelu katkea. Tarkista Akun lataus -symboli. Jos lataus on alhainen, lataa akku. Soittajan näyttö ei toimi Sinun on tilattava palveluntarjoajalta soittajan näyttö palvelu. Soittajalla saattaa olla numeron näytönesto tai he soittavat verkosta, joka ei lähetä soittajan tunnistetta (esim. kansainväliset soitot). 13

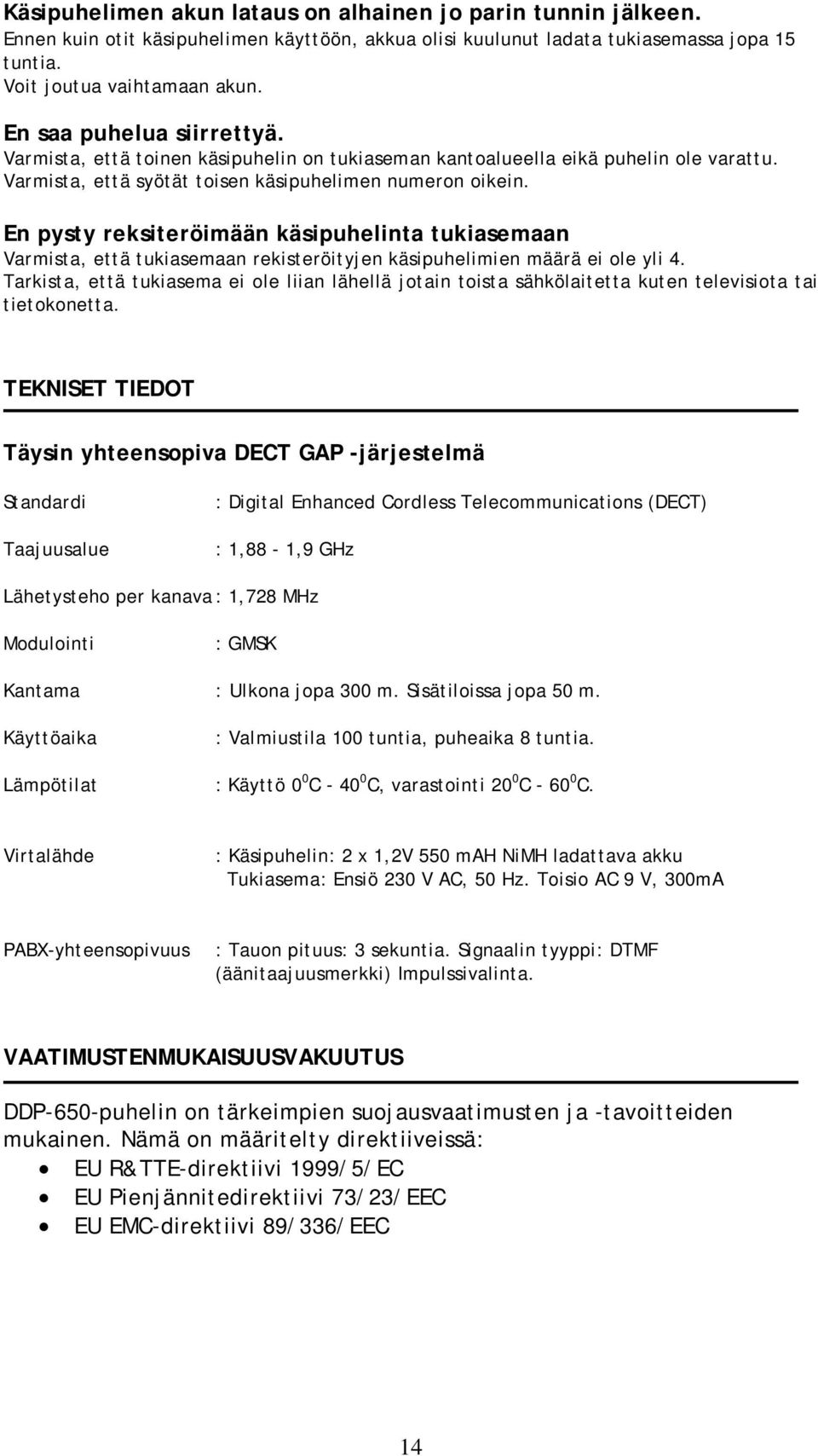

15 Käsipuhelimen akun lataus on alhainen jo parin tunnin jälkeen. Ennen kuin otit käsipuhelimen käyttöön, akkua olisi kuulunut ladata tukiasemassa jopa 15 tuntia. Voit joutua vaihtamaan akun. En saa puhelua siirrettyä. Varmista, että toinen käsipuhelin on tukiaseman kantoalueella eikä puhelin ole varattu. Varmista, että syötät toisen käsipuhelimen numeron oikein. En pysty reksiteröimään käsipuhelinta tukiasemaan Varmista, että tukiasemaan rekisteröityjen käsipuhelimien määrä ei ole yli 4. Tarkista, että tukiasema ei ole liian lähellä jotain toista sähkölaitetta kuten televisiota tai tietokonetta. TEKNISET TIEDOT Täysin yhteensopiva DECT GAP -järjestelmä Standardi Taajuusalue : Digital Enhanced Cordless Telecommunications (DECT) : 1,88-1,9 GHz Lähetysteho per kanava : 1,728 MHz Modulointi : GMSK Kantama : Ulkona jopa 300 m. Sisätiloissa jopa 50 m. Käyttöaika : Valmiustila 100 tuntia, puheaika 8 tuntia. Lämpötilat : Käyttö 0 0 C C, varastointi 20 0 C C. Virtalähde : Käsipuhelin: 2 x 1,2V 550 mah NiMH ladattava akku Tukiasema: Ensiö 230 V AC, 50 Hz. Toisio AC 9 V, 300mA PABX-yhteensopivuus : Tauon pituus: 3 sekuntia. Signaalin tyyppi: DTMF (äänitaajuusmerkki) Impulssivalinta. VAATIMUSTENMUKAISUUSVAKUUTUS DDP-650-puhelin on tärkeimpien suojausvaatimusten ja -tavoitteiden mukainen. Nämä on määritelty direktiiveissä: EU R&TTE-direktiivi 1999/5/EC EU Pienjännitedirektiivi 73/23/EEC EU EMC-direktiivi 89/336/EEC 14

16 Ympäristönsuojeluohjeet Älä hävitä laitetta sen elinkaaren päätyttyä kotitalousjätteiden mukana. Vie laite sähkö- ja elektroniikkalaitteiden keräyspisteeseen kierrätettäväksi. Tuotteessa oleva merkintä, käyttöohjeet tai pakkaus sisältävät lisäohjeita tuotteen hävittämistä varten. Tuotteen materiaalit ovat kierrätettäviä, kuten tämä merkintä osoittaa. Kierrättämällä materiaaleja tai käyttämällä vanhoja laitteita muutoin uudestaan suojelet merkittävästi ympäristöä. Lisätietoja keräyspisteistä saat kunnalta. KAIKKI OIKEUDET PIDÄTETÄÄN TEKIJÄNOIKEUS: DENVER ELECTRONICS A/S 15
