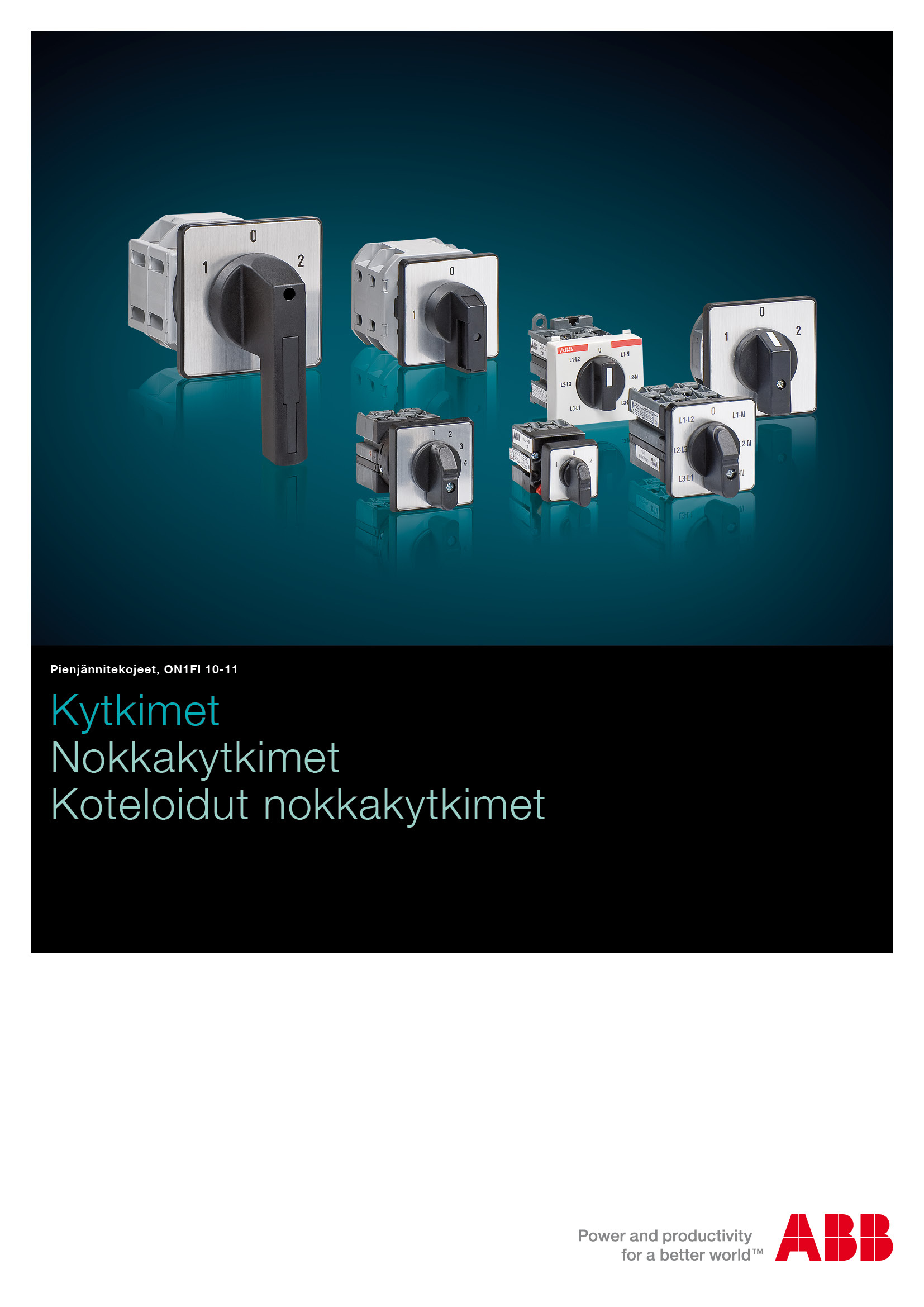

3 OM, ON ja OL Sisältö: Nokkakytkimet Yleistä Nokkakytkinten vakiosarja Vakionokkakytkinten lisävarusteet Erikoisnokkakytkimet Ratkaisut Tekniset tiedot Tilaustiedot Auki/Kiinni-kytkimet Vaihtokytkimet Ohituskytkimet...23 Askelkytkimet Moottorin ohjauskytkimet Ilmastointikytkimet...28 Suunnanvaihtokytkimet...28 Tähti/kolmiokytkimet...28 Dahlander-kytkimet...28 Pumppujen käynnistyskytkimet...29 Stop-kytkimet...29 Start-kytkimet...29 Volttimittarikytkimet...30 Ampeerimittarikytkimet...31 Volttiampeerimittarikytkimet...31 Binäärikoodikytkimet...32 Lisävarusteet Mittapiirrokset Etulevyt...39 OM, ON, oveen asennettava...40 ON_M, ON, pohjaan asennettava...41 OL Oveen asennettava Pohjaan asennettava...43 OL63, OL80N, oveen/pohjaan asennettava...44 OL125, OL Oveen asennettava...45 Pohjaan asennettava...46 OL200, oveen/pohjaan asennettava...47 Vääntimet OM-mallille...48 ON- ja OL N-malleille Riippulukolla lukittavat vääntimet Avaimella lukittavat vääntimet...53 Painonapilla lukittavat vääntimet...54 Pistoolimalliset vääntimet ja kaksoisvipuvääntimet...54 Ovilukitus...55 Kaksoiskytkinohjain...56 Kolmoiskytkinohjain...57 Koteloidut nokkakytkimet Sisältö...59 Lajimerkit

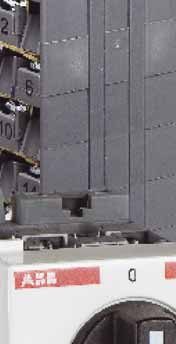

4 NOKKAKYTKIMET OM-, ON- ja OL-sarjat 10, 25, 40, 63, 80, 125, 160, 200 ja 315 ABB:n OM-, ON- ja OLnokkakytkimet tarjoavat ratkaisun ohjauspiireihin, instrumentointiin ja tehonsyöttöön. Monipuolinen toiminnallisuus ja lukuisat asennusratkaisut tarjoavat tilan- ja kustannussäästöä sekä optimiratkaisun perinteisiin ja uusiin ongelmiin. Putoamattomat tähtiuraruuvit säästävät asennusaikaa ja ruuvityökalun ohjausreikien ansiosta sähköruuvityökalujen käyttö on helppoa ja vakaata. Helppo ja nopea asentaa Putoamattomat tähtiuraruuvit säästävät asennusaikaa ja ruuvityökalun ohjausreikien (saatavilla aina kokoon 160 A asti) ansiosta sähköruuvityökalujen käyttö on helppoa ja vakaata. Lattaliittimiä ja puristusliittimiä on saatavana koosta 125 A alkaen. Vakiosarja useimmille sovelluksille Auki/kiinni-kytkimet Vaihtokytkimet Askelkytkimet Volttiampeerimittarikytkimet Ampeerimittarikytkimet Volttimittarikytkimet Ohituskytkimet UPS-vaihtokytkimet UPS-kytkimet Suunnanvaihtokytkimet Pumppujen käynnistyskytkimet Stop/Start-kytkimet Ilmastointikytkimet Binäärikoodikytkimet Kaksoisnokkajärjestelmä lyhentää askelkytkintä ja mahdollistaa matalien koteloiden käytön. Koot 40 A:iin asti sisältävät mustan vääntimen ja hopeanvärisen etulevyn ja soveltuvat pikakiinnitykseen oveen. Kokoluokissa A on ruuvikiinnitteiset vääntimet oviasennukseen. Kaapelointi nopeaa itsellään nousevien liittimien ansiosta Standardit IEC/EN , -3 VDE 0660 Teil 107 UL508 CSA C No 14 Hyväksynnät L loyd s Register of Shipping CCC UL508 CSA C No 14 Toimitus sisältää vääntimen ja etulevyn. OM-, OM- ja OL 40 -malleissa lukituksella varustetun kosketinlohkon pikakiinnitys. Kosketussuojatut ketjutusliitokset. 4

5 Camweb-työkalu erikoisnokkakytkimien määritykseen Helppo määrittää ja tilata Camweb-työkalua on erittäin helppo käyttää: se on uusi, yksinkertainen tapa tilata ja määrittää kytkimiä ja se minimoi toimitusajan. Työkalu ohjaa käyttäjää, jotta vältetään epäsopivat/mahdottomat ratkaisut ja virheet. Työkalu myös generoi automaattisesti lajimerkit ja tilauskoodit. Valinnainen tilaustyökalu generoi hinnan, joten voit tehdä tilauksen saman tien. Erikoisnokkakytkimen tilaustenkäsittely sujuu yhtä sulavasti kuin vakionokkakytkintenkin tiedot kulkevat muuttumattomina koko prosessin läpi. Turvallinen käyttää Kosketussuojatut tunneliliittimet estävät jännitteisten osien koskettamisen. Erillisiä kosketussuojia ei tarvita. Monipuolinen valikoima riippulukko- ja lukitusratkaisuja. Kosketussuojatut tunneliliittimet (IP20) kokoon 160 A asti estävät tehokkaasti jännitteisten osien koskettamisen. Erillisiä kosketussuojia ei tarvita. Tämä takaa käytön turvallisuuden ja suojaa sekä ihmisiä että laitteita. Tarjoamme laajan valikoiman erilaisilla suojausluokilla olevia vääntimiä. Vakiotoimitukseen sisältyvän vääntimen suojausluokka on IP65, NEMA4X. Lisäeristyksellä varustettuja vääntimiä saatavilla erikoistilauksesta aina IP67 ja IP69K asti. Mitä Camweb-työkalussa voi määritellä Konfigurointityökalulla määrittelet erityistarpeet, kuten etulevyn kaiverrukset, lukituksen riippulukolla eri asennoissa, avainohjauksen, avainlukituksen, apukoskettimet alhaisille nimellisarvoille ja erikoisajoituksille. Voit myös rakentaa samaan kytkimeen eri kokoisia kosketinlohkoja. Kaksois- ja kolmoiskytkinohjaukset ja pitkät, metalliakselilla varustetut nokkakytkimet ovat määritettävissä jopa 60 koskettimen kokoisiksi ja ne voivat olla jopa 12 ohjausasennolla. Luotettavat koskettimet Kytkinten koskettimien asennot on luotettavasti eristetty toisistaan sekä juontokoskettimien kanssa että ilman niitä. Hyvin koteloitu kosketinlohko vähentää tehokkaasti ympäristön vaikutusta koskettimiin. OM:n korkean kosketuspaineen omaavan kosketinkärjen erikoisrakenne takaa korkean kytkentäluotettavuuden ja pitkän käyttöiän. Kosketinrakenteen ansiosta kytkimet sopivat myös hyvin alhaisille jännitteille (5 V) ja virroille (5 ma). Kullatut koskettimet saatavissa erikoistoivomuksesta. Kytkimet on suunniteltu resistiivisille ja hieman induktiivisille moottorikuormille ja niillä on luotettava katkaisu myös vaikeissa olosuhteissa. Suoritusarvot kattavat sekä luokat AC22 että AC23, kuten myös DC-luokatkin. Erikoisnokkakytkimet erityistarpeisiin Erikoisnokkakytkimiä voi määrittää Internetissä Camwebkonfigurointityökalulla. Erikoisnokkakytkinten määrittely (konfigurointi) ja tilaus on yhtä helppoa kuin vakiotuotteiden valinta! Camweb-konfigurointityökalun löydät ABB:n verkkosivuilta tai suoraan osoitteesta: switchselector.com 5

6 Vakiosarjan NOKKAKYTKIMET OM ON Nokkakytkimen koko I th / IEC [A] UL 508 [A] Toimitukseen sisältyvät musta väännin ja hopeinen etulevy vakiomerkinnöin. Ohjausasennot AUKI/KIINNI-kytkimet Kääntökulma 90, 0-asento: kello 9 Musta väännin 1-0 Avaimella ohjattava 1-0 Kääntökulma 90, 0-asento: kello 12 Musta väännin 1-0 Avaimella ohjattava 1-0 Vaihtokytkimet Kääntökulma , 0-asennolla Musta väännin Avaimella ohjattava Avaimella ohjattava, kaksipuolinen palautus jousella 1 R R Kääntökulma 60-60, ilman 0-asentoa 1-2 Juontokoskettimet 1-2 Yhteinen keskiasento ja juontokoskettimet Ohituskytkimet Ilman juontokoskettimia, 3 ja 4-nap.verkkoon Ohitus Juontokoskettimilla, 3 ja 4-nap. verkkoon 1 - Ohitus Askelkytkimet 0-asennolla 2- askelta askelta askelta askelta askelta , 8, 9, 10 ja 11- askelta Ilman 0-asentoa 3- askelta askelta askelta askelta , 8, 9, 10, 11 ja 12- askelta Moottorin ohjauskytkimet Ilmastointikytkimet A - 0-1/2-1/1 Suunnanvaihtokytkimet Tähti/kolmiokytkimet 0 - Y - Dahlander-kytkimet 0 - A - AYY Pumppujen käynnistyskytkimet 0-1 Stop-kytkimet 0 R - Stop Start-kytkimet Stop - Start 0 R - Start 0-1 R - Start Volttimittarikytkimet Start - 1 R R - Start 4 asentoa, 3 pääjännitettä, 0-asennolla 0, L1-L2, L2-L3, L3-L1 3 asentoa, 3 pääjännitettä, ilman 0-asentoa L1-L2, L2-L3, L3-L1 6 asentoa, 3 pää- ja 3 vaihejännitettä, ilman 0-asentoa L1-L3, L2-L3, L1-L2, L1-N, L2-N, L3-N 7 asentoa, 3 pää- ja 3 vaihejännitettä, 0-asennolla L1-L3, L2-L3, L1-L2, 0, L1-N, L2-N, L3-N 7 asentoa, 3 pääjännitettä, kaksi piiriä, 0-asennolla L1-L3, L2-L3, L1-L2, 0, L1-L3, L2-L3, L1-L2 Ampeerimittarikytkimet 3 virtamuuntajaa, 0-asennolla Volttiampeerimittarikytkimet 3 vaiheelle 3 virtamuuntajaa, yhteinen napa Binäärikoodikytkimet

7 OL40 OL63-80 OL OL200 ON_M Oveen asennettava DIN-kiskoon asennettava OM ON OL40 OL63 OL80N OL125 OL160 OL200 ON_M , 2, 3, 4, 5, 6 ja 8- napainen 1, 2, 3, 4, 6 ja 8- napainen 1, 2, 3 ja 6- nap. 1, 2 ja 3- napainen , 2, 3, 4, 5 ja 6- napainen - 1, 2, 3 ja 6- nap. 1, 2 ja 3- napainen , 2, 3 ja 4- napainen 1, 2, 3 ja 4- napainen 1, 2, 3 ja 4- nap. 1 ja 3- napainen ja 3- napainen 1, 2 ja 3- napainen - 1- napainen 1, 2, 3 ja 4- napainen 1, 2, 3 ja 4- napainen 1, 2, 3 ja 4- nap. 1, 2, 3 ja 4- napainen 1, 2, 3 ja 4- napainen ja 4- napainen 3 ja 4- napainen / 6- ja 4 / 8- napaiset 3 / 6- ja 4 / 8- napaiset / 6- ja 4 / 8- napaiset 3 / 6- ja 4 / 8- napaiset - 1, 2, 3 ja 4- napainen napainen 1, 2, 3 ja 4- napainen 1- nap. 1-napainen 1- napainen 1, 2 ja 3- napainen ja 2- napainen , 2 ja 3- napainen napainen - - 1, 2, 3 ja 4- napainen napainen 1, 2 ja 3- napainen ja 2- napainen , 2 ja 3- napainen napainen napainen - 1- napainen - 2 ja 3- napainen 3-napainen napainen 3- napainen napainen 3- napainen - 1- napainen napainen 2- napainen napainen napainen napainen napainen - 1- napainen napainen 3- napainen napainen 3- napainen napainen 3- napainen napainen 3- napainen napainen 4- napainen napainen 1 ja 2- nap napainen 3- napainen ja 2- nap

8 LISÄVARUSTEET Vakionokkakytkimille Tyyppi_P_ tai _R Tyyppi_P_ tai _R_ OM ON Tyyppi_P_ tai _R Tyyppi_R_ Tyyppi_X_ Tyyppi_OLZ8_ Tyyppi_OLZ9_ Tyyppi_P2_ tai _P4_ Tyyppi_ONZ20_ Tyyppi_OLZ20P_ Tyyppi_P_ tai _R_ Tyyppi_OLZ20R_ Vääntimet Väännin etulevyllä ilman kaiverrusta, pikakiinnitys Koko 3030, musta, harmaa, punainen, punakeltainen Koko 4848, musta, harmaa, punainen, punakeltainen Koko 6464, musta, harmaa, punainen, punakeltainen Väännin etulevyllä ilman kaiverrusta, ruuviasennus Koko 6464, musta, harmaa, punainen, punakeltainen Koko 9090, musta, harmaa, punainen, punakeltainen Koko , musta, harmaa, punainen, punakeltainen Väännin pyöreällä etulevyllä, pikakiinnitys Musta Musta, nokkamalli Väänninnuppi, musta, harmaa Pistooliväännin, väänninnuppityyppinen, ruuviasennus, musta, harmaa, punainen Pistooliväännin, ruuviasennus, musta, punainen Kaksoisvipuväännin, ruuviasennus, musta, punainen Riippulukolla lukittava väännin ilman etulevyä, musta, punakeltainen Riippulukolla lukittava pyöreä väännin pikakiinnitys, musta, punakeltainen Riippulukolla lukittava pyöreä väännin pikakiinnitys, suurempi suojauluokka Riippulukolla lukittava pyöreä väännin pikakiinnitys, ovilukituksella Riippulukolla lukittava pyöreä väännin, oviasennus ruuvikiinnityksellä Koko 6666, musta, punakeltainen Koko 9090, musta, punakeltainen Etulevyt Etulevy ilman kaiverrusta Koko 3030, hopea, keltainen Koko 4848, hopea, keltainen Koko 6464, hopea, keltainen Koko 9090, hopea, keltainen Koko , hopea, keltainen Koko K= 45 mm, L= 54 mm, harmaa Erillinen osoitekilpi Ilman kaiverrusta Koko 3030, musta tai harmaa kehys Koko 4848, musta tai harmaa kehys Koko 6464, musta tai harmaa kehys Osoitekilpi ilman kaiverrusta Muut lisävarusteet Kiinnitysrengas Akselitiiviste Vara-avain Kosketussuoja Kosketussuoja Soviterengas Pohja-asennuspakkaus Pohjalevy DIN-kiskoasennukseen Ovilukituspakkaukset Ketjutuskiskot kammioiden välille Akseli / kytkimeen sopiva koko [mm] Tyyppi_Z331_B Tyyppi_Z331_RY Etulevyt Erilliset osoitekilvet 8

9 OL40 OL63-80 OL OL200 ON_M Oveen asennettava DIN-kiskoon asennettava Tyyppi OM ON OL40 OL63...OL80N OL125...OL160 OL200 ON_M Pyöreä etulevy Vara-avain tyyppi_r_, tyyppi_sf_ Kosketussuoja Mutteriavain Soviterengas 22.5/30.5 mm 9

10 ERIKOISNOKKAKYTKIMET Määritettävä Camweb-konfigurointityökalulla switchselector.com OM ON Asennus Oveen asennettava Väännin, pikakiinnitys Lukittavissa riippulukolla Rengasväännin, lukittavissa riippulukolla Nelikulmainen, lukittavissa riippulukolla Väännin, ruuviasennus Rengasväännin, lukittavissa riippulukolla Nelikulmainen, lukittavissa riippulukolla Pyöreä etulevy Avainohjattava väännin Sylinterilukko Painonappilukko Pistooliväännin Pitkä pistooliväännin Pohja-asennus Suoraväännin Väännin, pikakiinnitys Lukittavissa riippulukolla Väännin, ruuviasennus Ovilukitus Kosketintyypit Normaali Koskettimien lukumäärä Kaksoiskytkinohjain (Tandem) Koskettimien lukumäärä Kolmoiskytkinohjain Koskettimien lukumäärä Pitkä akseli Koskettimien lukumäärä Liitännät Vakiotunneliliittimet Pikaliitos Kaksoispikaliitos Lattaliittimet Muut ominaisuudet Palautusjousi Metallinen nokka-akseli Kullatut koskettimet Koteloidut nokkakytkimet Ei palautuva liikesuunta 10

11 OL40 OL63-80 OL OL200 ON_M Oveen asennettava DIN-kiskoon asennettava Tyyppi OM ON OL40 OL63...OL80N OL125...OL160 OL200 ON_M maks. 16 maks. 20 maks. 20 maks. 6 maks. 40 maks. 40 maks. 60 maks. 60 maks. 60 maks. 60 Special cam switches 11

12 RATKAISUT Vakiovääntimet Nokkakytkimet toimitetaan kokoon OL40 asti vääntimillä, jotka kiinnitetään oven 22,5 mm:n aukkoon. Suuremmat väänninkoot asennetaan ruuvikiinnityksellä (4-reikäinen kiinnitys). Ruuvikiinnitteisiä vääntimiä, tyyppi_r_, on saatavilla kaikissa kokoluokissa ja ne voidaan määrittää Camweb-työkalussa. Suojausluokka IP65, NEMA4X. Tyyppi_P_ Tyyppi _ R _ Tyyppi _ M _ Erikoisvääntimet suurille nokkakytkimille ON_ ja OL40 80N nokkakytkimille sopii väänninnuppityyppinen pistooliväännin sekä peruspistooliväännin. OL200 nokkakytkimelle on saatavissa pistoolimallisen vääntimen lisäksi myös kaksoisvipuväännin. Suojausluokka näillä on sama kuin etulevyllä. Tyyppi_ S _ Tyyppi_ Z2 _ Tyyppi_ R8 _ Tyyppi_ R9 _ Tyyppi _ D2 tai D4 _ 12

13 Riippulukolla lukittavat vääntimet Riippulukolla lukittava väänninnuppi, tyyppi _ Z _, ONZ20_, OLZ20_ Valinnainen väännin korvaa vakionuppivääntimen. Siihen sopii kaksi riippulukkoa, joiden sangan halkaisija on 6 mm, tai kolme riippulukkoa, joiden sangan halkaisija on 4 mm. Lukitseminen riippulukolla on mahdollista 90 asteen välein kellonasennoissa 9, 12, 3 ja 6. Saatavilla kokoluokille ON...OL40 (akselin halkaisija 6 mm). Soveltuu pika- ja ruuvikiinnitteisille vääntimille. Suojausluokka IP65, NEMA4X. Lukitusratkaisut Avaimella ohjattavat nokkakytkimet, tyyppi _ K _ Avainkytkimiä ohjataan avaimella, joka toimii vääntimen tavoin. Toimitus sisältää kaksi avainta. Camweb-työkalulla voidaan valita erilaisia avainkoodeja. Avain on poistettavissa 90 :een välein kellon asennoissa 12, 3, 6 ja 9 tai 60 :een välein kello 1 eteenpäin. Erikoiskytkimissä avaimen poistamisasennot ja avainnumero ovat määritettävissä ohjatusti Camweb-työkalussa. Avainkytkin on saatavilla kokoluokissa OM...OL40, myös koteloituna. Suojausluokka IP54. ONZ20_ OLZ20R_ OLZ20P_ Rengasväännin, tyyppi _ 3 _ Pyöreä riippulukolla lukittava rengasväännin voidaan lukita asennossa kello 9 tai myös, kun väännintä käännetään 90 astetta asennossa kello 12. Enintään kolmelle riippulukolle, joiden sangan halkaisija on maks. 8 mm. Saatavilla kokoluokille ON...OL160 pika- tai ruuvikiinnitteisenä versiona. Suojausluokka IP65, IP67, IP67K ja NEMA4X. Avaimella lukittavat nokkakytkimet sylinterilukolla, tyyppi _ Q _ Nokkakytkimen toiminta on lukittu kytkimen alla olevalla sylinterilukolla. Lukitus on mahdollista 1-4 valitussa asennossa avaimella. Lukitusasennot määritetään Camweb-työkalussa. Toimitus sisältää kaksi avainta. Saatavilla kokoluokille ON... OL160. Suojausluokka IP54. Camweb-työkalulla voidaan valita erilaisia avainkoodeja. Riippulukolla lukittavat pistoolivääntimet, tyyppi _Z_, _Z20_ Pistoolityyppiset vääntimet tarjoavat monipuoliset lukitusmahdollisuudet, jotka voidaan valita ohjatusti Camweb-konfigurointityökalulla. Soveltuvat 3 riippulukolle, joiden sangan halkaisija 6 mm. Suojausluokka IP65 ja Nema 4X. Painonappilukitus, tyyppi _ U _ Painonappi vapauttaa nokkakytkimen yhdessä tai useammassa Camweb-työkalussa määritetyssä asennossa. Painonapilla voidaan ohjata apukoskettimia. Ei palautuva pyörimissuunta, tyyppi_n Sallii liikesuunnan vain myötäpäivään. Lisämekanismi lisää kytkimen syvyysmittaa. 13

14 RATKAISUT Pohjaan asennettavat kytkimet Modulaarinen nokkakytkin, tyyppi _ M _ Modulaarisia nokkakytkimiä on saatavilla jopa kuudelle koskettimelle DIN-kiskolle sopivien kojeiden standardin mukaisesti, pikakiinnitys. Suojausluokka IP20. Pohjaan asennettavat nokkakytkimet, tyyppi _ B _ Pohja-asennettavat nokkakytkimet suositellaan määritettäviksi Camweb-työkalulla halutun akselipituuden tai kotelosyvyyden määrittämiseksi. Akseli voidaan varustaa ovilukituksella, joka lukitsee oven O-asentoon. Akselin tehdaspituus 200 mm, jollei muuta määritellä. Pohja-asennettavat nokkakytkimet, tyyppi _ I _ ovat saatavissa erikoiskytkiminä. Vakioväännin tai riippulukolla lukittavissa oleva väännin kiinnitetään suoraan nokkakytkimeen. Pohja-asennettava nokkakytkin suoraan kytkimeen asennetulla vääntimellä, tyyppi _I_ Pohja-asennettava nokkakytkin oveen asennettavalla vääntimellä, tyyppi _B_, ONZ331SP_. Pohja-asennettava nokkakytkin ja ovilukitus, tyyppi_c_, ONZ371P_. 14

15 suurille kosketinmäärille Mekanismi rinnakkainohjaukselle, tyyppi _ 2S _ tai _ 3S _ Kaksi ja kolme kosketinpaikkaa voidaan ohjata ohjausmekanismilla (2 20 tai 3 20 kosketinta). Määritetään Camweb-työkalulla, ovi- ja pohjaasennukseen. Vääntimen koko alk. 64 mm. Ruuvikiinnitys. Liitännät Pikaliitokset, tyyppi _ F _ tai _ D _ Nokkakytkimet ovat saatavilla pikaliitoksin 6,3 0,8 tai FASTON-kaksoispikaliitoksin 2 3,15. Määritys Camweb-työkalussa. Metallinen akseli, tyyppi _ T _ ON-nokkakytkimet ovat saatavilla metallisin akselein, jotka mahdollistavat maks. 60 koskettimen asennuksen yhdeksi pitkäksi nokkakytkimeksi. Määritys Camweb-konfigurointityökalussa. Jousipalautus Jousen palautusliike on aina 30 astetta. Nokkakytkimissä, joissa on jousipalautus, kiinteiden asentojen askel on oltava 90 astetta. Lattaliittimet, tyyppi _ L _ Nokkakytkimet OL ovat vakiona varustettu kosketussuojatuilla tunneliliittimillä. Lattaliittimet kaapelikengille määritetään Camwebtyökalulla. Pyöreä etulevy Pyöreä etulevy korvaa nelikulmaisen levyn. Varuste ei sisällä asennonosoittimia. Pyöreä etulevy on saatavilla sekä vakionokkakytkimenä että Camweb-työkalussa konfiguroituna erikoiskytkimenä. Tyyppi _ X _. Kullatut koskettimet, tyyppi _ G _ OM- ja ON-kytkimet voidaan varustaa kullatuin koskettimin. Määrittely suositellaan tehtäväksi Camweb-työkalulla. Katso tekniset tiedot. Apukoskettimet Oviasennettavat 40 A A nokkakytkimet voidaan varustaa tilaa säästävillä apukoskettimilla. 15

16 Tekniset tiedot Nimellisarvot IEC60947:n mukaan Koko OM ON OL40 OL63 OL80N OL125 OL160 OL200 Syöksyjännitekestoisuus U imp kv Nimellinen eristysjännite V Nimellinen käyttöjännite U e V Terminen nimellisvirta I th A Nimellinen oikosulkuvirta I p (r.m.s.) ka 1 1) 7 1) Maksimi etusulake A Nimellinen oikosulkulujuus (r.m.s) 3s A s A s A s A Nimellinen käyttövirta I e A AC1 400V A AC21 400V A AC V A V A V A AC V A V A Nimellinen käyttövirta Aikavakio 0...1ms 1 kosketin sarjassa DC21 24V A kosketin sarjassa 48V A kosketinta sarjassa 60V A kosketinta sarjassa 110V A kosketinta sarjassa 220V A kosketinta sarjassa 440V A kosketinta sarjassa 600V A Nimellinen käyttövirta Aikavakio ms 1 kosketin sarjassa DC22 24V A kosketin sarjassa 30V A kosketin sarjassa 40V A kosketinta sarjassa 60V A kosketinta sarjassa 110V A kosketinta sarjassa 220V A Nimellinen käyttöteho AC23 3-vaihe V kw V kw V kw V kw AC23 1-vaihe 110V kw V kw V kw Nimellinen käyttöteho AC2 3-vaihe V kw V kw V kw V kw AC3 3-vaihe V kw V kw V kw V kw ) 400 V 16

17 Tekniset tiedot Nimellisarvot IEC60947:n mukaan Koko OM ON OL40 OL63 OL80N OL125 OL160 OL200 AC3 1-vaihe 110V kw V kw V kw Liittimet Koko OM ON OL40 OL63 OL80N OL125 OL160 OL200 Liitäntäruuvit M Maks. johtimen poikkipinta-ala mm AWG /0 12-2/0 kcmil 300 Koskettimet Koko OM ON OL40 OL63 OL80N OL125 OL160 OL200 Minimijännite AC/DC V Minimivirta AC/DC ma Perinteinen puskukosketin, kosketinnasta tasaisella hopeapinnalla Puskukosketin, kosketinnasta terävällä kärjellä, pieni ylimenojännite Kultakoskettimet (erikoiskytkin) Varastointilämpötila C Käyttölämpötila 1) C ) 40 C, alenema 0% 70 C, alenema 30% 60 C, hetkelliset virtahuiput, alenema 0% UL:n ja CSA:n mukaan Koko OM ON OL40 OL63 OL80 OL125 OL160 OL200 Maks. käyttöjännite V Ohjauspiiri CSA/UL VAC A300 A600 A600 A600 A600 A600 A600 Virta-arvot Yleis- UL 480V, CSA 600V A käyttö UL 600V A Nimellisteho 3-vaihe 120V HP V HP V HP V HP vaihe 120V HP V HP V HP V HP Oikosulkuarvot Maksimi prospektiivinen oikosulkuvirta ka Maksimi etusulake A 16 35(RK5) 50(RK3) 80(RK5) 150(RK5) 200(RK5) 250(RK5) Kytkentätiheys jaksoja/h

18 Tilaustiedot Auki/Kiinni-kytkimet Sisältää mustan vääntimen ja etulevyn vakiomerkinnöin. Lajimerkki ja tilausnumero yhdelle nokkakytkimelle. O_A1_ O_A2_ O_A3_ O_A4_ O_A5_ O_A6_ O_A8_ Toiminto Napojen Terminen Lajimerkki SSTL Toimitus- Paino/ luku- nimellis- määrä kpl määrä virta [kpl] [kg] I th [A] 0-asento: kello 9, kääntökulma OMA1PB OMA2PB OMA3PB OMA4PB OMA5PB OMA6PB ONA1PB ONA2PB ONA3PB ONA4PB ONA5PB ONA6PB ONA8PB OL40A1PB OL40A2PB OL40A3PB ) 45 OL40A4PB OL40A6PB ) 45 OL40A8PB Oveen asennettava, väännin/ruuvikiinnitys ONA1RB ONA2RB ONA3RB ONA4RB OL40A1RB OL40A2RB OL40A3RB OL40A4RB OL63A1RB OL63A2RB OL63A3RB OL63A4RB OL63A6RB OL63A8RB OL80NA1RB OL80NA2RB OL80NA3RB OL80NA4RB OL80NA6RB OL80NA8RB OL125A1RB OL125A2RB OL125A3RB OL125A4RB OL125A6RB OL125A8RB OL160A1RB OL160A2RB OL160A3RB OL160A4RB OL160A6RB OL160A8RB OL200A1RB OL200A2RB OL200A3RB OL200A4RB OL200A6RB OL200A8RB ) Neljäs napa lajimerkeissä O-A4_ ja O-A8_: aikainen kytkentä, myöhäinen katkaisu 2) Seitsemäs ja kahdeksas napa: aikainen kytkentä, myöhäinen katkaisu Pakkauskoot 10 kpl: OM: [mm] ON, OL40: [mm] 18

19 Tilaustiedot Auki/Kiinni-kytkimet Sisältää mustan vääntimen ja etulevyn vakiomerkinnöin. Lajimerkki ja tilausnumero yhdelle nokkakytkimelle. O_A01_ O_A02_ O_A03_ O_A04_ O_A05_ O_A06_ Toiminto Napojen Terminen Lajimerkki SSTL Toimitus- Paino/ luku- nimellis- määrä kpl määrä virta [kpl] [kg] I th [A] 0-asento: kello 9, kääntökulma 90 Katso O_A1_ - A6_ toimintakaaviot edellisellä sivulla Oveen asennettava, pyöreä etulevy ONA1XB ONA2XB ONA3XB ONA4XB Oveen asennettava, avaimella ohjattava, avain poistettavissa molemmissa asennoissa OMA1KB OMA3KB ONA1KB ONA3KB Oveen asennettava, avaimella ohjattava, pyöreä etulevy ONA1KXB ONA2KXB ONA3KXB DIN-kiskoon asennettava ONA1M ONA2M ONA3M ONA6M asento: kello 12, kääntökulma OMA01PB OMA02PB OMA03PB OMA04PB OMA05PB OMA06PB ONA01PB ONA02PB ONA03PB ) 25 ONA04PB ONA05PB ONA06PB Oveen asennettava, avaimella ohjattava, avain poistettavissa molemmissa asennoissa OMA01KB OMA03KB ONA01KB ONA03KB DIN-kiskoon asennettava ONA01M ONA02M ONA03M ONA06M ) Neljäs napa: aikainen kytkentä, myöhäinen katkaisu. Lajimerkeissä O_A0_ yhtäaikainen kosketintoiminto Pakkauskoot 10 kpl: OM: [mm] ON, OL40: [mm] 19

20 Tilaustiedot Vaihtokytkimet Sisältää mustan vääntimen ja etulevyn vakiomerkinnöin. Lajimerkki ja tilausnumero yhdelle nokkakytkimelle. O_U1_ O_U2_ O_U3_ O_U4_ Toiminto Napojen Terminen Lajimerkki SSTL Toimitus- Paino/ luku- nimellis- määrä kpl määrä virta [kpl] [kg] I th [A] 0-asennolla, kääntökulma OMU1PB OMU2PB OMU3PB OMU4PB A-0-K 1 10 OMU1PB/A-0-K OMU2PB/A-0-K K-0-A 1 10 OMU1PB/K-0-A OMU2PB/K-0-A ONU1PB ONU2PB ONU3PB ONU4PB A-0-K 1 25 ONU1PB/A-0-K ONU2PB/A-0-K ONU3PB/A-0-K K-0-A 1 25 ONU1PB/K-0-A ONU2PB/K-0-A ONU3PB/K-0-A OL40U1PB OL40U2PB OL40U3PB OL40U4PB Oveen asennettava, väännin/ruuvikiinnitys ONU1RB ONU2RB ONU3RB ONU4RB OL40U1RB OL40U2RB OL40U3RB OL40U4RB OL63U1RB OL63U2RB OL63U3RB OL63U4RB OL80NU1RB OL80NU2RB OL80NU3RB OL80NU4RB OL125U1RB OL125U2RB OL125U3RB OL125U4RB OL160U1RB OL160U2RB OL160U3RB OL160U4RB OL200U1RB OL200U2RB OL200U3RB OL200U4RB Oveen asennettava, pyöreä etulevy ONU1XB ONU2XB ONU3XB ONU4XB Oveen asennettava, avaimella ohjattava, avain poistettavissa molemmissa asennoissa OMU1KB OMU3KB ONU1KB ONU3KB Pakkauskoot 10 kpl: OM: [mm] ON, OL40: [mm] 20

21 Tilaustiedot Vaihtokytkimet Sisältää mustan vääntimen ja etulevyn vakiomerkinnöin. Lajimerkki ja tilausnumero yhdelle nokkakytkimelle. O_URR1_ O_URR2_ O_URR3_ O_WS1_ O_WS2_ O_WS3_ O_WS4_ O_WS5 Kytkentäkaavio (O_WS_) Toiminto Napojen Terminen Lajimerkki SSTL Toimitus- Paino/ luku- nimellis- määrä kpl määrä virta [kpl] [kg] I th [A] 0-asennolla, kääntökulma 60 DIN-kiskoon asennettava, katso toimintakaaviot edellisellä sivulla ONU1M ONU2M ONU3M ONU4M A-0-K 1 25 ONU1M/A-0-K ONU2M/A-0-K ONU3M/A-0-K K-0-A 1 25 ONU1M/K-0-A ONU2M/K-0-A ONU3M/K-0-A asennolla, kaksipuolinen palautusjousella, kääntökulma 60 1 R R 1 10 OMURR1PB OMURR3PB R R ONURR1PB ONURR2PB ONURR3PB R R OL40URR1PB OL40URR2PB OL40URR3PB Oveen asennettava, väännin/ruuvikiinnitys 1 R R 2 25 ONURR2RB Oveen asennettava, pyöreä etulevy 1 R R 2 25 ONURR2XB DIN-kiskoon asennettava 1 R R 1 25 ONURR1M Ilman 0-asentoa, kääntökulma OMWS1PB OMWS2PB OMWS3PB OMWS4PB ONWS1PB ONWS2PB ONWS3PB ONWS4PB ONWS5PB OL40WS1PB OL40WS2PB OL40WS3PB OL40WS4PB Oveen asennettava, väännin/ruuvikiinnitys, jatkuu seuraavalla sivulla ONWS1RB ONWS2RB ONWS3RB ONWS4RB OL40WS1RB OL40WS2RB OL40WS3RB OL40WS4RB OL63WS1RB OL63WS2RB OL63WS3RB OL63WS4RB OL80NWS1RB OL80NWS2RB OL80NWS3RB OL80NWS4RB Pakkauskoot 10 kpl: OM: [mm] ON, OL40: [mm] 21

22 Tilaustiedot Vaihtokytkimet Sisältää mustan vääntimen ja etulevyn vakiomerkinnöin. Lajimerkki ja tilausnumero yhdelle nokkakytkimelle. O_WS1_ O_WS2_ O_WS3_ O_WS4_ O_WC1_ O_WC2_ O_WC3_ O_WC4_ O_UC3_ O_UC4_ Kytkentäkaavio (O_WS_, O_WC_, O_UC_) Toiminto Napojen Terminen Lajimerkki SSTL Toimitus- Paino/ luku- nimellis- määrä kpl määrä virta [kpl] [kg] I th [A] Ilman 0-asentoa, kääntökulma 60 Oveen asennettava, väännin/ruuvikiinnitys, jatkoa edelliseltä sivulta OL125WS1RB OL125WS2RB OL125WS3RB OL125WS4RB OL160WS1RB OL160WS2RB OL160WS3RB OL160WS4RB OL200WS1RB OL200WS2RB OL200WS3RB OL200WS4RB Ilman 0-asentoa, kääntökulma 60 Oveen asennettava, pyöreä etulevy ONWS1XB ONWS2XB ONWS3XB ONWS4XB DIN-kiskoon asennettava ONWS1M ONWS2M ONWS3M ONWS4M Juontokoskettimilla OMWC1PB OMWC2PB OMWC3PB OMWC4PB ONWC1PB ONWC2PB ONWC3PB ONWC4PB OL40WC1PB OL40WC2PB OL40WC3PB OL40WC4PB Oveen asennettava, väännin/ruuvikiinnitys OL63WC1RB OL63WC2RB OL63WC3RB OL63WC4RB OL80NWC1RB OL80NWC2RB OL80NWC3RB OL80NWC4RB Yhteinen keskiasento ja juontokoskettimet 1 - (1 + 2) ONUC3PB ONUC4PB (1 + 2) OL40UC3PB OL40UC4PB Oveen asennettava, väännin/ruuvikiinnitys 1 - (1 + 2) OL63UC3RB OL63UC4RB (1 + 2) OL80NUC3RB OL80NUC4RB (1 + 2) OL125UC3RB OL125UC4RB (1 + 2) OL160UC3RB OL160UC4RB (1 + 2) OL200UC3RB OL200UC4RB Pakkauskoot 10 kpl: OM: [mm] ON, OL40: [mm] 22

23 Tilaustiedot Ohituskytkimet Sisältää mustan vääntimen ja etulevyn vakiomerkinnöin. Lajimerkki ja tilausnumero yhdelle nokkakytkimelle. Poikkeava teksti voidaan tilata erikseen Camweb-työkalulla. O_WS36_ O_WS48_ O_PW36_ O_PW48_ Toiminto Napojen Terminen Lajimerkki SSTL Toimitus- Paino/ luku- nimellis- määrä kpl määrä virta [kpl] [kg] I th [A] 0-asennolla, kääntökulma 60, ilman juontokoskettimia, 3 ja 4- napaiseen verkkoon Bypass 3 / 6 25 ONWS36PB / 8 25 ONWS48PB Bypass 3 / 6 45 OL40WS36PB / 8 45 OL40WS48PB Oveen asennettava, väännin/ruuvikiinnitys Bypass 3 / 6 63 OL63WS36RB / 8 63 OL63WS48RB Bypass 3 / 6 80 OL80NWS36RB / 8 80 OL80NWS48RB Bypass 3 / OL125WS36RB / OL125WS48RB Bypass 3 / OL160WS36RB / OL160WS48RB Bypass 3 / OL200WS36RB / OL200WS48RB Ilman 0-asentoa, kääntökulma 60, juontokoskettimilla, 3- ja 4- napaiseen verkkoon 1 - Bypass 3 / 6 25 ONPW36PB / 8 25 ONPW48PB Bypass 3 / 6 45 OL40PW36PB / 8 45 OL40PW48PB Oveen asennettava, väännin/ruuvikiinnitys 1 - Bypass 3 / 6 63 OL63PW36RB / 8 63 OL63PW48RB Bypass 3 / 6 80 OL80NPW36RB / 8 80 OL80NPW48RB Bypass 3 / OL125PW36RB / OL125PW48RB Bypass 3 / OL160PW36RB / OL160PW48RB Bypass 3 / OL200PW36RB / OL200PW48RB Kytkentäkaavio, ohituskytkimet Vaihe 1 Vaihe 2 Vaihe 3 Vaihe 4 O_WS36_, O_PW36_ O_WS48_, O_PW48_ Pakkauskoot 10 kpl: OM: [mm] ON, OL40: [mm] 23

24 Tilaustiedot O_SO21_ O_SO23_ O_SO24_ O_SO31_ O_SO32_ O_SO33_ O_SO34_ O_ST31_ O_SO22_ Askelkytkimet Sisältää mustan vääntimen ja etulevyn vakiomerkinnöin. Lajimerkki ja tilausnumero yhdelle nokkakytkimelle. Kääntökulma 30 Toiminto Napojen Terminen Lajimerkki SSTL Toimitus- Paino/ luku- nimellis- määrä kpl määrä virta [kpl] [kg] I th [A] 2-askelta, 0-asennolla OMSO21PB OMSO22PB OMSO23PB OMSO24PB ONSO21PB ONSO22PB ONSO23PB ONSO24PB Oveen asennettava, väännin/ruuvikiinnitys ONSO21RB ONSO22RB Oveen asennettava, pyöreä etulevy ONSO21XB ONSO22XB DIN-kiskoon asennettava ONSO21M askelta, 0-asennolla OMSO31PB OMSO32PB OMSO33PB OMSO34PB ONSO31PB ONSO32PB ONSO33PB ONSO34PB OL40SO31PB Oveen asennettava, väännin/ruuvikiinnitys ONSO31RB OL63SO31RB OL80NSO31RB OL125SO31RB OL160SO31RB OL200SO31RB Oveen asennettava, pyöreä etulevy ONSO31XB DIN-kiskoon asennettava ONSO31M O_ST32_ O_ST33_ O_ST34_ Pakkauskoot 10 kpl: OM: [mm] ON, OL40: [mm] 24

25 Tilaustiedot Askelkytkimet Sisältää mustan vääntimen ja etulevyn vakiomerkinnöin. Lajimerkki ja tilausnumero yhdelle nokkakytkimelle. Kääntökulma 30 O_SO41_ O_SO42_ O_SO43_ O_ST41_ O_ST42_ O_ST43_ O_SO51_ O_SO52_ O_ST51_ Toiminto Napojen Terminen Lajimerkki SSTL Toimitus- Paino/ luku- nimellis- määrä kpl määrä virta [kpl] [kg] I th [A] 3-askelta, ilman 0-asentoa Katso O_ST31_ - 34_ toimintakaaviot edellisellä sivulla OMST31PB OMST32PB OMST33PB OMST34PB ONST31PB ONST32PB ONST33PB ONST34PB Oveen asennettava, väännin/ruuvikiinnitys ONST31RB Oveen asennettava, pyöreä etulevy ONST31XB DIN-kiskoon asennettava ONST31M askelta, 0-asennolla OMSO41PB OMSO42PB OMSO43PB ONSO41PB ONSO42PB ONSO43PB askelta, ilman 0-asentoa OMST41PB OMST42PB OMST43PB ONST41PB ONST42PB ONST43PB Oveen asennettava, väännin/ruuvikiinnitys ONST41RB Oveen asennettava, pyöreä etulevy ONST41XB askelta, 0-asennolla OMSO51PB OMSO52PB ONSO51PB ONSO52PB askelta, ilman 0-asentoa OMST51PB OMST52PB ONST51PB ONST52PB O_ST52_ Pakkauskoot 10 kpl: OM: [mm] ON, OL40: [mm] 25

26 Tilaustiedot Askelkytkimet Sisältää mustan vääntimen ja etulevyn vakiomerkinnöin. Lajimerkki ja tilausnumero yhdelle nokkakytkimelle. Kääntökulma 30 O_SO61_ O_SO62_ O_SO63_ O_ST61_ O_ST62_ O_ST63_ Toiminto Napojen Terminen Lajimerkki SSTL Toimitus- Paino/ luku- nimellis- määrä kpl määrä virta [kpl] [kg] I th [A] 6-askelta, 0-asennolla ONSO61PB ONSO62PB ONSO63PB OL40SO61PB OL40SO62PB OL40SO63PB askelta, ilman 0-asentoa ONST61PB ONST62PB ONST63PB OL40ST61PB OL40ST62PB OL40ST63PB askelta, 0-asennolla ONSO71PB OL40SO71PB askelta, ilman 0-asentoa ONST71PB OL40ST71PB askelta, 0-asennolla ONSO81PB OL40SO81PB askelta, ilman 0-asentoa ONST81PB OL40ST81PB O_SO71_ O_ST71 O_SO81_ O_ST81_ Pakkauskoot 10 kpl: OM: [mm] ON, OL40: [mm] 26

27 Tilaustiedot Askelkytkimet Sisältää mustan vääntimen ja etulevyn vakiomerkinnöin. Lajimerkki ja tilausnumero yhdelle nokkakytkimelle. Kääntökulma 30 O_SO91_ O_ST91_ O_SO101_ O_ST101_ Toiminto Napojen Terminen Lajimerkki SSTL Toimitus- Paino/ luku- nimellis- määrä kpl määrä virta [kpl] [kg] I th [A] 9-askelta, 0-asennolla ONSO91PB OL40SO91PB askelta, ilman 0-asentoa ONST91PB OL40ST91PB askelta, 0-asennolla ONSO101PB OL40SO101PB askelta, ilman 0-asentoa ONST101PB OL40ST101PB askelta, 0-asennolla ONSO111PB OL40SO111PB askelta, ilman 0-asentoa ONST111PB OL40ST111PB askelta, ilman 0-asentoa ONST121PB OL40ST121PB O_SO111_ O_ST111_ O_ST121_ Pakkauskoot 10 kpl: OM: [mm] ON, OL40: [mm] 27

28 Tilaustiedot Moottorin ohjauskytkimet Sisältää mustan vääntimen ja etulevyn vakiomerkinnöin. Lajimerkki ja tilausnumero yhdelle nokkakytkimelle. Kääntökulma 60 O_ST301_ O_W2_ O_W3_ O_SD_ O_P12_ O_P012_ Toiminto Napojen Terminen Moottorin Lajimerkki SSTL Toimitus- Paino/ luku- nimellis- teho määrä kpl määrä virta AC23/ [kpl] [kg] I th [A] 400V [kw] Ilmastointikytkimet A - 0-1/2-1/ OMST301PB ,5 ONST301PB OL40ST301PB DIN-kiskoon asennettava A - 0-1/2-1/ ,5 ONST301M Suunnanvaihtokytkimet ,5 ONW2PB OL40W2PB ,5 ONW3PB OL40W3PB Oveen asennettava, väännin/ruuvikiinnitys OL63W2RB ,5 OL80NW2RB Tähti/kolmiokytkimet 0 - Y ,5 ONSDPB OL40SDPB Oveen asennettava, väännin/ruuvikiinnitys 0 - Y OL63SDRB ,5 OL80NSDRB OL125SDRB OL160SDRB OL200SDRB Dahlander-kytkimet Käämitys kahdelle nopeudelle, yksisuuntainen, 0 - A - AYY Oveen asennettava, väännin/ruuvikiinnitys ,5 ONP12PB OL40P12PB Oveen asennettava, väännin/ruuvikiinnitys OL63P012RB ,5 OL80NP012RB OL125P012RB OL160P012RB OL200P012RB O_ST301 O_W2_ O_W3_ O_SD_ O_P12_ O_P012_ Pakkauskoot 10 kpl: OM: [mm] ON, OL40: [mm] 28

29 Tilaustiedot Moottorin ohjauskytkimet Sisältää mustan vääntimen ja etulevyn vakiomerkinnöin. Lajimerkki ja tilausnumero yhdelle nokkakytkimelle. O_SE158_ O_SA2_ O_SEA1_ O_SE2_ O_SEA10_ Toiminto Napojen Terminen Lajimerkki SSTL Toimitus- Paino/ luku- nimellis- määrä kpl määrä virta [kpl] [kg] I th [A] Pumppujen käynnistyskytkimet Kääntökulma OMSE158PB ONSE158PB DIN-kiskoon asennettava ONSE158M Stop-kytkimet Kääntökulma 30, jousipalautus, avautuvat koskettimet 0 R - Stop 2 10 OMSA2PB ONSA2PB Start-kytkimet Kääntökulma 30, OMSE2_ jousipalautuksella Stop - Start 1 25 ONSEA1PB R - Start 1 10 OMSE2PB ONSE2PB Kääntökulma 90-30, jousipalautus 0-1 R - Start 1 10 OMSEA10PB ONSEA10PB Start - 1 R R - Start 1 25 ONUR139PB Oveen asennettava, väännin/ruuvikiinnitys 0-1 R - Start 1 25 ONSEA10RB Oveen asennettava, pyöreä etulevy 0-1 R - Start 1 25 ONSEA10XB DIN-kiskoon asennettava 0-1 R - Start 1 25 ONSEA10M Start - 1 R R - Start 1 25 ONUR139M O_UR139_ Pakkauskoot 10 kpl: OM: [mm] ON, OL40: [mm] 29

30 Tilaustiedot Volttimittarikytkimet Sisältää mustan vääntimen ja etulevyn vakiomerkinnöin. Lajimerkki ja tilausnumero yhdelle nokkakytkimelle. O_VN3_ O_V3_ O_VN30_ O_V30_ O_V32_ Toiminto Napojen Terminen Lajimerkki SSTL Toimitus- Paino/ luku- nimellis- määrä kpl määrä virta [kpl] [kg] I th [A] 3 asentoa, 3 pääjännitettä, ilman 0-asentoa, kääntökulma 45 L1-L2, L2-L3, L3-L OMVN3PB ONVN3PB DIN-kiskoon asennettava L1-L2, L2-L3, L3-L ONVN3M asentoa, 3 pääjännitettä, 0-asennolla, kääntökulma 45 0, L1-L2, L2-L3,L3-L OMV3PB ONV3PB Oveen asennettava, väännin/ruuvikiinnitys 0, L1-L2, L2-L3, L3-L ONV3RB Oveen asennettava, pyöreä etulevy 0, L1-L2, L2-L3, L3-L ONV3XB DIN-kiskoon asennettava 0, L1-L2, L2-L3, L3-L ONV3M asentoa, 3 pää- ja 3 vaihejännitettä, ilman 0-asentoa, kääntökulma 30 L3-L1, L2-L3, L1-L2, 3 10 OMVN30PB L1-N, L2-N, L3-N 3 25 ONVN30PB DIN-kiskoon asennettava L3-L1, L2-L3, L1-L2, 3 25 ONVN30M L1-N, L2-N, L3-N 7 asentoa, 3 pää- ja 3 vaihejännitettä, 0-asennolla, kääntökulma 45 L3-L1, L2-L3, L1-L2, 3 10 OMV30PB , L1-N, L2-N, L3-N 3 25 ONV30PB Oveen asennettava, väännin/ruuvikiinnitys L3-L1, L2-L3, L1-L2, 3 25 ONV30RB , L1-N, L2-N, L3-N Oveen asennettava, pyöreä etulevy L3-L1, L2-L3, L1-L2, 3 25 ONV30XB , L1-N, L2-N, L3-N DIN-kiskoon asennettava L3-L1, L2-L3, L1-L2, 3 25 ONV30M , L1-N, L2-N, L3-N 7 asentoa, 3 pääjännitettä, kaksi piiriä, 0-asennolla, kääntökulma 45 L3-L1, L2-L3, L1-L2, 4 10 OMV32PB , L1-L2, L2-L3, L3-L ONV32PB O_VN3_ O_V3_ O_VN30_ O_V30_ O_V32_ Pakkauskoot 10 kpl: OM: [mm] ON, OL40: [mm] 30

31 Tilaustiedot Ampeerimittarikytkimet Sisältää mustan vääntimen ja etulevyn vakiomerkinnöin. Lajimerkki ja tilausnumero yhdelle nokkakytkimelle. Toiminto Terminen Lajimerkki SSTL Toimitus- Paino/ nimellis- määrä kpl virta [kpl] [kg] I th [A] O_AU31_ Kolmelle virtamuuntajapiirille, 0-asennolla, kääntökulma 90 Yksinapainen OMAU31PB ONAU31PB O_AU32_ Oveen asennettava, väännin/ruuvikiinnitys ONAU31RB OL40AU31RB off Oveen asennettava, pyöreä etulevy ONAU31XB off O_VA21_ off DIN-kiskoon asennettava ONAU31M Kaksinapainen tai suora mittaus kolmessa vaiheessa ONAU32PB off O_AV12_ Volttiampeerimittarikytkimet Sisältää mustan vääntimen ja etulevyn vakiomerkinnöin. Lajimerkki ja tilausnumero yhdelle nokkakytkimelle. Toiminto Terminen Lajimerkki SSTL Toimitus- Paino/ nimellis- määrä kpl virta [kpl] [kg] I th [A] Mittaus vaiheiden ja kolmen virtamuuntajan välillä, yhteinen napa, kääntökulma 90 OFF ONVA21PB ONAV12PB O_AU31_ O_AU32_ O_VA O_AV Pakkauskoot 10 kpl: OM: [mm] ON, OL40: [mm] 31

32 Tilaustiedot O_BC070_ O_BC072_ O_BC071_ Binäärikoodikytkimet Sisältää mustan vääntimen ja etulevyn vakiomerkinnöin. Lajimerkki ja tilausnumero yhdelle nokkakytkimelle. Toiminto Napojen Terminen Lajimerkki SSTL Toimitus- Paino/ luku- nimellis- määrä kpl määrä virta [kpl] [kg] I th [A] 0-asennolla, kääntökulma ONBC070PB ONBC071PB ONBC072PB ONBC090PB ONBC091PB ONBC092PB ONBC0110PB ONBC0112PB O_BC090_ O_BC091_ O_BC092_ O_BC0110_ O_BC0112_ Pakkauskoot 10 kpl: OM: [mm] ON, OL40: [mm] 32

33 Lisävarusteet Tilaustiedot Vääntimet Lajimerkki ja tilausnumero yhdelle vääntimelle. OMPB1 OMPG1 ONPB1 ONPG1 ONPLB1 OLR1B OLR2B OLR3B OMXB1 ONXB1 Väri Sopii Lajimerkki SSTL Toimitus- Paino/ nokka- määrä kpl kytkimiin [kpl] [kg] Väännin etulevyllä ilman kaiverrusta, pikakiinnitys (Vakiotoimitukseen sisältyy musta väännin lajimerkeissä OM, ON ja OL40) Koko 3030 Musta OM OMPB Harmaa OM OMPG Punainen OM OMPR Punakeltainen OM OMPRY Koko 4848 Musta ON_PB, OL40 ONPB Harmaa ON_PB, OL40 ONPG Punainen ON_PB, OL40 ONPR Punakeltainen ON_PB, OL40 ONPRY Väännin isolla etulevyllä ilman kaiverrusta, pikakiinnitys Koko 6464 Musta ON_PB, OL40 ONPLB Harmaa ON_PB, OL40 ONPLG Punainen ON_PB, OL40 ONPLR Punakeltainen ON_PB, OL40 ONPLRY Väännin etulevyllä ilman kaiverrusta, ruuvikiinnitys (Vakiotoimitukseen sisältyy musta väännin lajimerkeissä OL ) Koko 6464 Musta OL63, OL80N OLR1B Harmaa OL63, OL80N OLR1G Punainen OL63, OL80N OLR1R Koko 9090 Musta OL80, OL125, OL160 OLR2B Harmaa OL80, OL125, OL160 OLR2G Punainen OL80, OL125, OL160 OLR2R Koko Musta OL200 OLR3B Harmaa OL200 OLR3G Punainen OL200 OLR3R Väännin pyöreällä etulevyllä, pikakiinnitys Musta OM OMXB Musta, nokkamalli OM OMXNB Musta ON_PB, OL40 ONXB Soviterengas Pikakiinnitteisten vääntimien asennukseen oven 30 mm:n rei'itykseen. Musta ON ONX ONX30 Muunlaisia nokkakytkimiä, joissa on lukittava väännin, voit valita internetissä Camweb-työkalulla 33

34 Lisävarusteet Tilaustiedot ONSB1 OLZ20R_ OLZ8RB OLZ9RB OLZ3DB Muut vääntimet Lajimerkki ja tilausnumero yhdelle vääntimelle Väri Sopii Lajimerkki SSTL Toimitus- Paino/ nokkakytkimiin määrä kpl [kpl] [kg] Väännin Matala, hieman pidempi väänninnuppi, sopii vääntimiin ONP_ ja ONPL_ normaalivääntimen tilalle. Musta ON_, OL40_ ONSB Harmaa ON_, OL40_ ONSG Pistooliväännin, väänninnuppityyppinen, ruuviasennus Sopii 6 mm akselille, korvaa vakiovääntimen, pituus 32 mm. Musta ON_, OL40_, OL63_, OL80N_ OLZ20RB Punainen ON_, OL40_, OL63_, OL80N_ OLZ20RRY Pistooliväännin, ruuviasennus Sopii 8 mm akselille, korvaa vakiovääntimen, pituus 70 mm. Musta OL125, OL160 OLZ8RB Punainen OL125, OL160 OLZ8RR Sopii 10 mm akselille, korvaa vakiovääntimen, pituus 130 mm. Musta OL200 OLZ9RB Punainen OL200 OLZ9RR Kaksoisvipuväännin, ruuvikiinnitys Sopii 10 mm akselille, korvaa vakiovääntimen. Musta OL200 OLZ3DB Punainen OL200 OLZ3DR ONZ20B OLZ20PB ONZ20RY Riippulukolla lukittavat vääntimet Lajimerkki ja tilausnumero yhdelle vääntimelle Väri Sopii Lajimerkki SSTL Toimitus- Paino/ nokkakytkimiin määrä kpl [kpl] [kg] Riippulukolla lukittavat väänninnupit, normaalivääntimen tilalle Vakiona lukitus riippulukolla O-asennossa kello 9:ssä. Lukitus riippulukolla I-asennossa (kello 12) kääntämällä sisällä olevaa estorengasta 180 astetta. Lukitus riippulukolla I- ja O-asennoissa poistamalla estorenkaan toinen aihio-osa. Riippulukolla lukittava väänninnuppi ilman etulevyä Enintään kahdelle riippulukolle, joiden sangan halkaisija on 6 mm. Musta ON_PB, ON_M, OL40 ONZ20B Punainen ON_PB, ON_M, OL40 ONZ20RY Riippulukolla lukittava väänninnuppi etulevyllä ilman kaiverrusta, koko 6464 Enintään kolmelle riippulukolle, joiden sangan halkaisija on 6 mm, pituus 32 mm Pikakiinnitys (yksi reikä -asennus) Musta ON_PL_, OL40_PL_ OLZ20PB Punainen ON_PL_, OL40_PL_ OLZ20PRY Ruuvikiinnitys (nelireikä -asennus) Musta ON_RL_, OL N_ OLZ20RB Punainen ON_RL_, OL N_ OLZ20RRY ONZ20_, riippulukkolukitus OLZ20 riippulukkolukitus Muunlaisia nokkakytkimiä, joissa on lukittava väännin, voit valita internetissä Camweb-työkalulla 34

35 Lisävarusteet Tilaustiedot OZ331_B OZ331_RY OZ371PB OLZ332RB OLZ332RRY OZG71 OLZ208RB OLZ2010RB Riippulukolla lukittavat vääntimet Lajimerkki ja tilausnumero yhdelle vääntimelle Väri Sopii Lajimerkki SSTL Toimitus- Paino/ nokkakytkimiin määrä kpl [kpl] [kg] Riippulukolla lukittava pyöreä väännin Enintään kolmelle riippulukolle, joiden sangan halkaisija on maks. 8 mm. Lukitusasento kello 9 (O-asento) tai kytkin käännettynä kello 12 (I-asento). Lisää lukitusmahdollisuuksia nelikulmaisille riippulukolla lukittaville vääntimille, tyyppi _ 5 _ ovat valittavissa camweb-työkalulla, liikekulma 90. Pikakiinnitys IP65, NEMA 4 X, koko 6666, 6 mm akselille (yksi reikä -asennus) Musta ON_PB, OL40_PB OZ331PB Punakeltainen ON_PB, OL40_PB OZ331PRY Pikakiinnitys, varustettu lyhyellä akselisovittimella, käytetään pohja-asennuksissa matalissa koteloissa IP65, NEMA 4 X, koko 6666, 6 mm akselille (yksi reikä -asennus) Musta ON_, OL40_B, OT F OZ331SPB Punakeltainen ON_, OL40_B, OT F OZ331SPRY Pikakiinnitys, korkeampi suojausluokka, painepesuri IP67, IP69K, NEMA 4X, koko 6666, 6 mm akselille (yksi reikä -asennus) Musta ON_PB, OL40_PB OZ331P67B Punakeltainen ON_PB, OL40_PB OZ331P67RY Pikakiinnitys, ovilukituksella Ovilukitus ON -asentoon ilman ohitusta, IP65, NEMA 4X, koko 6666, 6 mm akselille (yksi reikä -asennus), ainoastaan pohja-asennukseen Musta ON_PB, OL40_PB OZ371PB Punakeltainen ON_PB, OL40_PB OZ371PRY Ruuvikiinnitys IP65, NEMA 4X, koko 6666, 6 mm akselille (nelireikä -asennus) Musta ON_RB, OL40_RB, OZ331RB OL63, OL80N Punakeltainen ON_RB, OL40_RB, OZ331RRY OL63, OL80N IP65, NEMA 4X, koko 9090, 8 mm akselille (nelireikä -asennus) Musta OL125, OL160 OLZ332RB Punakeltainen OL125, OL160 OLZ332RRY Laajahaku OZ371P_ vääntimelle Pohja-asennettaville kytkimille, 6 mm akselille Musta ON_PB, OL40_PB OZG Riippulukolla lukittavat pistoolivääntimet Pistooliväännin etulevyllä ilman kaiverrusta, pituus 70 mm, koko 9090 Enintään kolmelle riippulukolle, joiden sangan halkaisija on maks. 6 mm, sopii 8 mm akselille. Lukitus lukitusrenkaan avulla joka 60 asteella tai 90 asteella. Musta OL OLZ208RB Punakeltainen OL OLZ208RR Pistooliväännin etulevyllä, koko , pituus 70 mm Enintään kolmelle riippulukolle, joiden sangan halkaisija on maks. 6 mm, sopii 10 mm akselille. Lukitus lukitusrenkaan avulla joka 60 asteella tai 90 asteella. Korvaa vakiovääntimen. Musta OL200 OLZ2010RB Punakeltainen OL200 OLZ2010RR Muunlaisia nokkakytkimiä, joissa on lukittava väännin, voit valita internetissä Camweb-työkalulla 35

36 Lisävarusteet Tilaustiedot OMF101 ONF64 ONFM101 OMFB72 OLFB64 OMF72 OLF72 OZB372 OMX99 ONF101 OLF90 ONFB72 ONF72 ONX99 Etulevyt Lajimerkki ja tilausnumero yhdelle etusivulle Väri Sopii Lajimerkki SSTL Toimitus- Paino/ nokkakytkimiin/ määrä kpl väänninkokoihin [kpl] [kg] Etulevyt ilman kaiverrusta Kaiverrusteksti voidaan määritella Camweb -työkalulla. Koko 3030 Hopea OM/OMP_1 OMF Keltainen OM/OMPR_1 OMFY Koko 4444 Hopea ON_P_, OL40_P_ / ONP_1 ONF Keltainen ON_P_, OL40_P_ / ONPR_1 ONFY Koko 4646 Hopea ON_R_, OL40_R_ ONRF Keltainen ON_R_, OL40_R_ ONRFY Koko 6464 Hopea ON_L_, OL40_L_, OLF OL N_ / ONPL_1 Keltainen ON_L_, OL40_L_1), OLFY OL N_ / ONPLR_1 Koko 9090 Hopea OL125, OL160 / OLR2_ OLF Keltainen OL125, OL160 / OLR2_ OLFY Koko Hopea OL200 / OLR3_ OLF Keltainen OL200 / OLR3R OLFY Koko H=45mm, W=54mm Harmaa ON_M ONFM Erilliset osoitekilvet kehyksellä, ilman kaiverrusta, vakiovääntimille Sisältää kehyksn ja kaiverryslevyn. Kaiverrusteksti voidaan määritella Camweb -työkalulla. Koko 3030 Musta kehys OM OMFB Harmaa kehys OM OMFG Koko 4848 Musta kehys ON_PB, OL 40 ONFB Harmaa kehys ON_PB, OL 40 ONFG Koko 6464 Musta kehys ON_PB, OL N, OLFB ON_L_, OL40_L_ 1) Harmaa kehys ON_PB, OL N, OLFG ON_L_, OL40_L_ 1) Kaiverruslevy, harjattua alumiinia, ilman kehystä Ilman kaiverrusta. Kaiverrusteksti voidaan määritella Camweb -työkalulla. Leveys 30 OM OMF Leveys 48 ON, OL 40 ONF Leveys 64 ON, OL N, OLF ON_L_, OL40_L_ 1) Osoitekilvet riippulukolla lukittaville pyöreille vääntimille Sisältää kehyksn ja kaiverryslevyn. Kaiverrusteksti voidaan määritella Camweb -työkalulla. Sopii OZ33_ ja OZ371 vääntimille OZB Pyöreä etulevy Musta OM OMX Musta ON_PB, OL40 ONX Akselitiiviste Estää pölyn ja kosteuden pääsyn kytkimeen akselin kautta kun ei ole asennettu väännintä. Etupuolen suojausluokka IP 65. Oven poraus mm. ON, OL N ONZ OL OLZ ) Isolla etulevyllä varustetun nokkakytkimen lajimerkki generoidaan Camweb konfigurointityökalulla, esimerkiksi nokkakytkimelle, jonka lajimerkki on ON5PB halutaan erikoisetulevy, koko 6464 Camweb generoi uuden lajimerkin ko. erikoisnokkakytkimelle ON5PLB. 36

37 Lisävarusteet Tilaustiedot ONZ74_ ONZ45P ONZ65_ TL0729 TL0781 TL0732 ONZ37 Muut lisävarusteet Lajimerkki ja tilausnumero yhdelle kappaleelle. Syvyys Sopii Lajimerkki SSTL Toimitus- Paino/ [mm] nokkakytkimiin määrä kpl [kpl] [kg] Pohja-asennuspakkaus Sisältää pohjan DIN-kiskoasennukseen, akselisovittimen ja 200 mm:n katkaistavan akselin enintään 250 mm syvään koteloon. 250 ON ONZ Pohjalevy DIN-kiskoasennukseen Sisältää pohjalevyn DIN-kiskoasennukseen ON, OL40 ONZ Ovilukituspakkaukset pohja-asennettaville kytkimille HUOM: Katso sivu 35, riippulukolla lukittava pyöreä väännin, joka sisältää ovilukituksen (tätä lisävarustetta ei silloin tarvita) ON, OL N ONZ45P OL OLZ OL200 OLZ Ketjutuskiskot kammioiden välille Kosketussuojattu IP20. Ketjutuskiskon Sopii nokkakytkimelle Lajimerkki SSTL Toimitus- Paino/ muoto määrä kpl [kpl] [kg] M -muoto, ON_ TL kammioiden välille pitkittäissuunnassa Z -muoto, ON_ TL kammioiden välille poikittaissuunnassa S -muoto, ON_ TL kammioiden välille poikittaissuunnassa 37

38 Lisävarusteet Tilaustiedot ONMK95R_ ONK95SF203 ONZ10L_ OMNX80 Muut lisävarusteet Lajimerkki ja tilausnumero yhdelle kappaleelle. Vara-avain Avainkoodi mainittava tilauksessa. Sopii avainohjatuille nokkakytkimille. Avaimien Sopii nokka- Lajimerkki SSTL Toimitus- Paino/ lukumäärä kytkimiin/vakio määrä kpl avainkoodi 1) [kpl] [kg] 2 kpl ON_, OL_/SF203 ONK95SF kpl OM_/R405 ONMK95R kpl OM_, ON_/R455 ONMK95R Kosketussuoja Läpinäkyvä, IP 42 -suojaus Lohkojen Kosket- Sopii Lajimerkki SSTL Toimitus- Paino/ lukumäärä timien nokka- määrä kpl lukumäärä kytkimiin [kpl] [kg] ON ONZ10L ON ONZ10L ON ONZ10L OL40 OLZ401L OL40 OLZ401L OL40 OLZ401L OL OLZ1601L OL OLZ1601L OL OLZ1601L OL200 OLZ63D OL200 OLZ63D OL200 OLZ63D Mutteriavain Vääntimen kiinnittämiseksi oveen Väri Sopii Lajimerkki SSTL Toimitus- Paino/ nokkakytkimiin määrä kpl [kpl] [kg] Musta OM, ON, OL40_P OMNX ) Muita avainkoodeja, katso Camweb 38

39 Mittapiirrokset, etulevyt Etulevyt, koot ja oven rei itykset Koko 3030 OM Akseli 6 mm Koko 0 Koko ON OL40 Akseli 6 mm Koko 1 Koko ON OL40 OL63 OL80N Akseli 6 mm Koko 2 Koko OL Akseli 8 mm, 10 mm C000075A Koko 3 Koko OL200 Akseli 10 mm 39

40 Mittapiirrokset, OM ja ON OM 20 8 Ø3,2 1,7 + 0,2 17,9 + 0,2 3,2 + 0,2 24,1 + 0, R-tyyppi 16,2 + 0,2 P, K ja X-tyyppi 22,3 + 0,4 P, K ja X-tyyppi Oven paksuus maks. 5,5 mm 22 L P ja R-tyyppi , KE P, R ja K-tyyppi 51,5 P, R ja K-tyyppi 31 K-tyyppi Oven paksuus maks. 5,5 mm L 12 Kosketinlohkojen lukumäärä Pikakiinnitys (P-tyyppi) L Ruuvikiinnitys (R-tyyppi) L Avainohjaus (K-tyyppi) L Pyöreä etulevy (X-tyyppi) L X-tyyppi Oven paksuus maks. 5,5 mm L 2728 ON Ø4.5 3,2 + 0,2 24,1 + 0,4 4,8 + 0, , R-tyyppi 22,3 + 0,4 P, K ja X-tyyppi 30,5 + 0,5 P, K ja X-tyyppi Oven paksuus maks. 5,5 mm 26 L P ja R-tyyppi 45 21, KE P, R ja K-tyyppi 69,5 P, R ja K-tyyppi 31 K-tyyppi Oven paksuus maks. 5,5 mm H Kosketinlohkojen lukumäärä 1) Pikakiinnitys (P-tyyppi) L Ruuvikiinnitys (R-tyyppi) L Avainohjaus (K-tyyppi) H Pyöreä etulevy (X-tyyppi) L ) Useampia kosketinlohkoja: Lisää 12 mm / kosketinlohko 26 X-tyyppi Oven paksuus maks. 5,5 mm L

41 Mittapiirrokset, ON, OL40 ja ONZ74 ON_M ON pohja-asennusvarusteella, tyyppi _B_ määritetään Camweb-työkalulla L1 X = L + 10 mm L ONZ72 10 Ovilukitus ONZ45P 5 24 L 52 min 65 maks. C000061A Kosketinlohkojen lukumäärä: Akselin pituus 200 mm L L OL40, oveen asennettava pikakiinnitteisellä vääntimellä, tyyppi _ P_, _PL_ sekä pyöreällä etulevyllä, tyyppi_x_ 48 L KE , , P-tyyppi Oven paksuus maks. 5,5 mm P-tyyppi L 26 24, , , ONX30 X-tyyppi Oven paksuus maks. 5,5 mm X-tyyppi Kosketinlohkojen lukumäärä 1) L ) Useampia kosketinlohkoja: Lisää 13 mm / kosketinlohko 41

42 Mittapiirrokset, OL40 OL40, oveen asennettava ruuvikiinnitteisellä vääntimellä, tyyppi _R_, etulevyn koko 4848 C000068A Oven paksuus maks. 5,5 mm Kosketinlohkojen lukumäärä L OL40, oveen asennettava ruuvikiinnitteisellä vääntimellä, tyyppi _RL_, etulevyn koko 6464 määritetään Camweb-työkalulla C000069A Oven paksuus maks. 5,5 mm Kosketinlohkojen lukumäärä L

43 Mittapiirrokset, OL40 OL40, pohjaan asennettava, etulevyn koko 4848 määritetään Camweb-työkalulla C000070A Etulevy Pohjalevy Kosketinlohkojen lukumäärä/esimerkki: Akselin pituus 200 mm L L OL40, pohjaan asennettava, etulevyn koko 6464 määritetään Camweb-työkalulla C000070A Etulevy Pohjalevy Ovilukitus Kosketinlohkojen lukumäärä/esimerkki: Akselin pituus 200 mm L L

44 Mittapiirrokset, OL63 ja OL80N OL63, OL80N oveen asennettava 64 L Ø4,5 64 M07007 L mm Kosketinlohkojen lukumäärä , , , , ,5 OL63, OL80N pohjaan asennettava 64 L1 L ,90 Etulevy 48 Pohjalevy Ø4,5 68 Kosketinlohkojen lukumäärä M07008 L1 L mm mm , , , , , , , , , ,5 44

45 Mittapiirrokset, OL125 ja OL160 OL125, OL160 oveen asennettava Kosketinlohkojen lukumäärä L OL125, OL160 oveen asennettava, lattaliittimet määritetään Camweb-työkalulla Kosketinlohkojen lukumäärä L

46 Mittapiirrokset, OL80, OL125 ja OL160 OL125, OL160 pohjaan asennettava määritetään Camweb-työkalulla C000072A Etulevy Pohjalevy Ovilukitus Kosketinlohkojen lukumäärä/akselin pituus 100 mm L L OL125, OL160 pohjaan asennettava, lattaliittimet määritetään Camweb-työkalulla C Etulevy Pohjalevy Ovilukitus Kosketinlohkojen lukumäärä/akselin pituus 100 mm L L

47 Mittapiirrokset, OL200 OL200 oveen asennettava Kosketinlohkojen lukumäärä L OL200 pohjaan asennettava määritellään Camweb-työkalulla L C000074A Etulevy 104 L 1 Pohjalevy Ovilukitus Ø6,5 Kosketinlohkojen lukumäärä/esimerkki: akselin pituus 100 mm L L

48 Mittapiirrokset, vääntimet OM-mallin pikakiinnitteinen väännin, lajimerkki OMP_ OM-mallin avaimella ohjattava pikakiinnitteinen väännin määritetään Camweb-työkalulla OM-mallin pyöreällä etulevyllä OMX_ varustettu väännin määritetään Camweb-työkalulla ON- ja OL40-mallien ruuvikiinnitteinen väännin määritetään Camweb-työkalulla 48

49 Mittapiirrokset, vääntimet ON-mallin avaimella ohjattava pikakiinnitteinen väännin määritetään Camweb-työkalulla ON, OL40, OL63 ja OL80N-mallien ruuvikiinnitteinen suuri väännin, valinnainen määritetään Camweb-työkalulla (tyyppi _ RL_) ON, OL40, OL63-mallien pyöreällä etulevyllä ONX_ varustettu väännin määritetään Camweb-työkalulla (tyyppi _X_) ON, OL40, OL63 ja OL80N-mallien riippulukolla lukittava väänninnuppi, lajimerkki ONZ20_ (Sopii myös koon 6464 vääntimille) A H D _R_ D A D D _P_ 3,2 A H D ONZ 48, , 48 OLZ ,5 24,1 49

50 Mittapiirrokset, vääntimet ON, OL40, OL63 ja OL80N-mallien pyöreä pikakiinnitteinen rengasväännin, lukittavissa riippulukolla, lajimerkit OZ331P_, OZ331SP_ ja ovilukitus OZ371_ - määritetään Camweb-työkalulla (tyyppi_p3_) 66 A min.5 B KE00063 OZ331P_ OZ331SP_ OZ371_ A B Akselin koko 6 mm ON, OL40, OL63 ja OL80N-mallien pyöreä ruuvikiinnitteinen rengasväännin, lukittavissa riippulukolla, lajimerkki OZ331R_ - määritetään Camweb-työkalulla (tyyppi _R3_) KE00064 Akselin koko 6 mm 50

51 Mittapiirrokset, vääntimet OL125 ja OL160-mallien pyöreä ruuvikiinnitteinen rengasväännin, lukittavissa riippulukolla, lajimerkki OLZ332R_ - määritetään Camweb-työkalulla (tyyppi _R3_) C000076A Akselin koko 8 mm 51

52 Mittapiirrokset, vääntimet ON, OL40, OL63 ja OL80N-mallien nelikulmainen väännin, lukittavissa riippulukolla määritetään Camweb-työkalulla (tyyppi _R5_) C000077A Akselin koko 6 mm OL125 ja OL160-mallien nelikulmainen väännin, lukittavissa riippulukolla määritetään Camweb-työkalulla (tyyppi _R5_) 52

53 Mittapiirrokset, vääntimet ON-mallin avaimella lukittava väännin, etulevyn koko 4848, asennus pystysuoraan - määritetään Camweb-työkalulla (tyyppi _Q_) C000016A Ø4, ON, OL40, OL63 ja OL80N-mallien avaimella lukittava väännin, etulevyn koko 6464, asennus pystysuoraan - määritetään Camweb-työkalulla (tyyppi _Q_) 53

54 Mittapiirrokset, vääntimet ON, OL40, OL63 ja OL80N-mallien väännin painonappilukituksella määritetään Camweb-työkalulla (tyyppi _U_) Pistoolimalliset vääntimet ja kaksoisvipuväännin a b c d e f g h y OLZ208_ OLZ2010_ OLZ8_ OLZ810_ OLZ9_ OLZ3D_

55 Mittapiirrokset, ovilukitus ON, OL40, OL63 ja OL80N-mallien ovilukitus, lukitus saranoituun oveen (ONZ45P) - määritetään Camweb-työkalulla - lukitsee paneelin, kun kytkin on I-asennossa C000078A Akselin koko 6 mm 48 Ø4,5 OL40, OL63 ja OL80N-mallien ovilukitus, lukitus saranoituun oveen (ONZ45P) - määritetään Camweb-työkalulla - lukitsee paneelin, kun kytkin on I-asennossa C000079A Akselin koko 6 mm Ø4,5 OL125, OL160 (OLZ652) ja OL200 (OLZ653)-mallien ovilukitus, lukitus saranoituun oveen määritetään Camweb-työkalulla - lukitsee paneelin, kun kytkin on I-asennossa Ø5.6 C000080A Akseli koko 8 mm 55

56 Mittapiirrokset, kaksoiskytkinohjain ON-mallin kaksoiskytkinohjausmekanismi (Tandem), väännintyyppi valinnainen Camwebtyökalulla 1) OL40, OL63 ja OL80 N-mallien kaksoiskytkinohjausmekanismi (Tandem), väännintyyppi valinnainen Camweb-työkalulla 1) 1) Lisää ruuvikiinnitteisen nokkakytkimen L-mitta kokonaissyvyyden saamiseksi (sivu 40). 56

57 Mittapiirrokset, kolmoiskytkinohjain ON-mallin kolmoiskytkinohjausmekanismi, väännintyyppi valinnainen Camweb-työkalulla 1) OL40, OL63 ja OL80N-mallien kolmoiskytkinohjausmekanismi, väännintyyppi valinnainen Camweb-työkalulla 1) 1) Lisää ruuvikiinnitteisen nokkakytkimen L-mitta kokonaissyvyyden saamiseksi (sivu 40). 57

58 Koteloidut nokkakytkimet Kotelot Neliömalliset nokkakytkinkotelot oviasennukseen sekä pohja-asennukseen pikakiinnityksellä lukkorenkaan avulla sisältää nolla- ja maadoitusliittimet, 6 mm 2 väännin: yksireikä -asennus harmaa kotelo M25 läpivientiaihiot Kytkinkotelot, suorakaidemuoto ovi- ja DIN-kisko asennus sisältää nolla- ja maadoitusliittimet, 6 mm 2 väännin: yksireikä -asennus harmaa kotelo M25 läpivientiaihiot ovi- ja DIN-kisko asennus sisältää nolla- ja maadoitusliittimet, 16 mm 2 väännin: yksi- sekä nelireikä -asennus harmaa kotelo M32/40 läpivientiaihiot Nokkakytkimet OM_, ON_, OL_/, kuormankytkimet OT_ Vääntimet Oviasennus Pohja- / DIN-kiskoasennus Akselit OM_/ON, OL40, OM_/ON, OL40, OL63 OL63, OL80 OT F_ OX6X_ 6 mm Perusväännin Avain-ohjattu Koteloidut nokkakytkimet Ohjauskytkimet Auki/Kiinni-kytkimet Vaihtokytkimet Moottorin ohjauskytkimet: Suunnanvaihtokytkimet Täht/kolmiokytkimet Dahlander-kytkimet Erikoiskytkimet Avainkytkimet

59 Koteloidut nokkakytkimet Sisältö: Koteloidut nokkakytkimet Tilaustiedot Koteloidut nokkakytkimet...60 Kotelot...61 Lisävarusteet...61 Mittapiirrokset Riippulukolla lukittava pyöreä väännin 59

60 Koteloidut nokkakytkimet Tilaustiedot ONA_EPB ONA_EZ3PRY ONA3EKB ONSDEPB Koteloidut nokkakytkimet Lajimerkki ja tilausnumero yhdelle nokkakytkimelle. Toimitukseen sisältyy nolla- ja maadoitusliitin, johtimen poikkipinta-ala 6 mm 2. Auki/Kiinni-kytkimet Napojen Toiminto Kotelon Lajimerkki SSTL Toimitus- Paino/ lukumäärä koko 1) määrä kpl [kpl] [kg] Vakioväännin, IP ONA2EPB ONA3EPB ONA4EPB ONA5EPB ONA6EPB ONA8EPB ONA9EPB Riippulukolla lukittava pyöreä musta väännin, IP ONA2EZB ONA3EZB ONA4EZB ONA5EZB ONA6EZB ONA8EZB ONA9EZB Avaimella ohjattava, IP ONA3EKB Vaihtokytkimet IP ONU1EPB Moottorin ohjauskytkimet IP65 Suunnanvaihtokytkimet ONW3EPB OL40W3EPB Ith Toiminto Kotelon Lajimerkki SSTL Toimitus- Paino/ [A] koko1) määrä kpl [kpl] [kg] Tähti/kolmiokytkimet Y -ΔΔ ONSDEPB Y -ΔΔ OL40SDEPB Dahlander-kytkimet ONP12EPB OL40P12EPB ) Korkeus ilman väännintä. Koteloidut erikoisnokkakytkimet määritetään Camweb-työkalulla. 60
