1 Vuotaako vesijohto? Vilkase netistä! VILKASE etälukulaite reaaliaikaiseen vedenkulutuksen seurantaan, - sinne missä liikut! PUHDASVESIRISTEILYLLÄ SEURASSANNE Hannu Pihlajamäki Myynti hannu.pihlajamaki@vilkase.fi Vesa Pietilä Tuotekehitys ja tuotetuki vesa.pietila@vilkase.fi

2 VILKASE Oy Suomalainen yritys Etälukulaite suunniteltu ja valmistettu Suomessa suomalaisille käyttäjille Idea syntyi tarpeesta VILKASE - etälukulaitetta kehitettiin yhteistyössä vesiosuuskuntien kanssa Etäluku on nykypäivää Vilkase -etälukulaitteen hyödyt ovat euromäärissä mittavat VILKASE etälukulaite Helppo asentaa Etälukulaite ei ole riippuvainen verkkovirrasta Helppo käyttää Vuodon etsintään tarvitaan enää yksi henkilö Vakiona 2 x virtaamamittaus, lämpötilan ja akun jännitteen mittaus Optioliitännät mm. paineen ja vedenlaadun mittaus, kytkintieto, laiteohjaus, kloorauslaite

3 VILKASE etälukulaitteella: - Nopea vuotojen haku ja paikannus - Hälytykset tekstiviestillä - Jatkuva seuranta - Tarkkuus esim. 1 litra / 1 sekunti - Mittaus kahteen suuntaan - Käytössä historiagraafit vuosien ajalta JATKUVA REAALIAIKAINEN SEURANTA HÄLYTYSRAJOJA: Yläraja, Alaraja sekä vuorokausiraja Jo 1 litran ylitys rajoissa hälyttää välittömästi! VUOTO HÄLYTYS!

4 VUODON HAUSSA TÄRKEÄÄ: - Käytä riittävän tarkkaa pulssia, esim. 1 litra - Käytä 2 suuntaan mittausta (jos takaisinvirtauksia) - Käytä nopea mittaus tilaa esim. 10 s jaksolla (tarkin 1 s) - Joskus painetieto saattaa olla myös tarpeen - Ota mukaan ajantasainen venttiilikartasto - Tee mittaukset vuodon suuruuden mukaan sopivana aikana pienet vuodot yöaikaan esim. klo Pienissä vuodoissa toista venttiilien sulkeminen ja aukaisu, kirjaa kellonaika ja venttiilin nro, jotta voit myöhemmin perehtyä graafeihin tarkemmin - Pidä venttiiliä kiinni ja auki aina riittävän pitkiä aikoja esim min - Tee toistoja

5 VUODONHAKU NOPEA MITTAUS 1 h jaksot 1 min jaksot 10 s jaksot 10 s jaksot VUOTOESIMERKKEJÄ seuraavissa dioissa: Hintaesimerkeissä käytetty n. 1,5 eur/m3, mikä on nykyään varsin edullinen hinta. Usein ja monilla tulee vielä jätevesimaksu päälle. Osa vuodoista on osuuskunnan ja osa jäsenten vastuulla. Yksittäisten jäsenten maksut voivat olla jatkuneessa vuototapauksessa helposti tuhansia euroja. (Mittari luetaan usein kerran vuodessa) Etälukulaitteella havaitaan myös yksittäisten jäsenten vuodot kiinteistöissä. KANNATTAA MIETTIÄ MITEN NOPEASTI ETÄLUKU MAKSAA ITSENSÄ TAKAISIN.

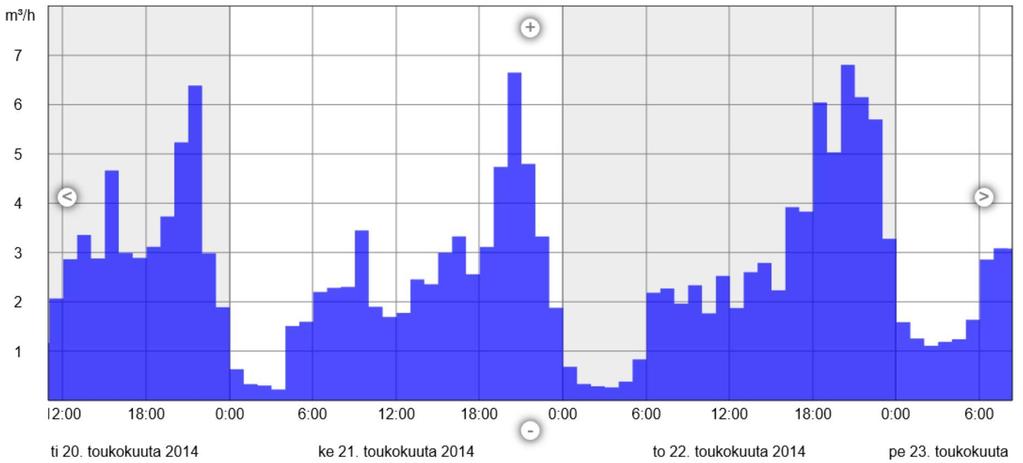

6 ENNEN ETÄLUKUA eräässä osuuskunnassa: Vuotoja oli useampia ja vuotojen osuus oli jopa yli 30 % verkoston koko kulutuksesta Laskutus oli ollut noin 0,27 m3/pvä /liittymä Vuotojen keskimääräinen vuosikustannus oli useita tuhansia euroja. Suurin yksittäinen vuoto maksoi osuuskunnalle yli euroa koska sitä ei löydetty ajoissa. KIINTEISTÖN VUOTO 40 L/MIN Olisi ollut jatkuessaan 60m3/pvä eli noin 100 eur/pvä eur/kk. ( eur /vuosi) Onneksi vuoto saatiin pysäytettyä muutamassa tunnissa! Yöajan testausta

7 KIINTEISTÖN LÄMMINVESIVARAAJAN VAROVENTTIILIN VUOTO 5 L/MIN - vesi vuoti suoraan lattiakaivoon - Hälytysten alarajasta tuli hälytys ja vuoto pysäytettiin osuuskunnan toimesta. Vuodon kustannus jatkuessaan olisi ollut yli 10 eur /pvä. Yli 300 eur /kk. (3.600 eur/vuosi) Pulsseja tulee lähes joka 10s jaksolle RUNKOPUTKEN LIITOKSEN VUOTO 3 L/MIN 63/63mm Liitokset VUOTO OSUUSKUNNAN VASTUULLA Kustannus 7 eur/pvä ja 200 eur/kk (2.400 eur/vuosi) ja kyseessä pieni vuoto Runkoputki oli joskus vaurioitunut ja korjattu kahdella liitoksella. Kummassakaan ei ollut tukiholkkeja eikä kiristystä oltu tehty kunnolla. Liitos oli ollut yli 10 vuotta asennettuna, kunnes alkoi aueta. Yöajan kulutus kasvoi pikku hiljaa kunnes alaraja hälytys antoi hälytyksen.

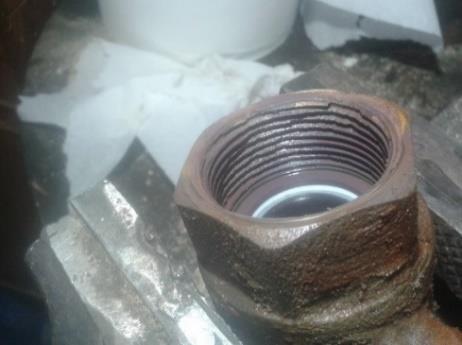

8 RUNKOPUTKEN LIITOKSEN VUOTO 2 L/MIN 63/40mm supistus asennettu 15 vuotta sitten - VUOTO OSUUSKUNNAN VASTUULLA Vuoto noin 3 m3/pvä = 90 m3/kk Kustannus noin 150 eur/kk = eur/vuosi. KAIVOLIITOKSEN VUOTO 8 L/MIN Väliaikainen liitos, joka kesti 4 vuotta ilman tiivistyksiä kierteissä metalli metallia vasten kunnes vesi alkoi raivata tietään kierteen kautta. Mittauksia vuodonhaussa yöllä Kustannus päivässä 20 eur, kuukaudessa 600 eur (7.200 eur/v) Yökulutus putosi

9 KIINTEISTÖN VUOTO 90 L/MIN Vuoto olisi ollut päivässä jo 130 m3 Vuodon hinta (VESI) olisi ollut 200 eur/pvä. Tämä vuoto oli rakenteilla olevan uuden omakotitalon teknisessä tilassa. Onneksi etäluku hälytti ja vuoto saatiin nopeasti pysäytettyä. Asennuksen tehneen putkifirman kommentti Olisihan sitä voinut kiristää enemmänkin Vuoto l/min ja liian innokas vuodon hakija. Vuodon hakua (Muutaman vuodon onnistuneesti löytänyt innokas Vilkase etälukulaitteen tuore käyttäjä) Vuoto löytyi yöllä ja pysäytettiin klo 5.30 Venttiili kiinni Jatkuu

10 Aamulla selvisi ERÄÄN kiinteistön 50m3 uima-altaan täyttö oli pysähtynyt yöllä eikä vettä tullut ollenkaan. Jatkuva virtaama ei ole aina vuotoa osa on kulutusta. Tätä nykyä verkoston uima-altaat ovat tiedossa! ONKO VUODOTON TILANNE, kun yöaikaan on nollakulutus? EI VOI TIETÄÄ, kun mittaus liian karkealla pulssilla. Vesimittari 100 litran pulssilla (ei kovin informatiivinen) 100 litran pulssi Pisin pulssiton väli ollut klo Vettä mennyt keskimäärin 5,6 l/h (1 dl/min) Ei voida tietää, onko vettä virrannut jatkuvasti. Vuotoa voi olla, mutta suurta se ei voi olla. Vertaa 1 litran pulssia

11 VUOTAAKO? - LUULTAVASTI! Vettä menee yöaikaan aina 1 litra 7-8 minuutin välein. Eli 1,5dl/min (9 l/h). 1 litran pulssin etuna on, että näemme suoraan, kun vettä virtaa tasaisesti. Tämä 1,5 dl/min on pienessä verkostossa helppo löytää sulkemalla venttiileitä ja seuraamalla piteneekö aikaväli. 10 litran impulssilla ei onnistuisi. ALOITETAANKO SÄÄSTÖT VUODOISSA HETI VAI NYT? Kiitos!

12 Muistiinpanojani Muistiinpanojani

13 Kysymykset ja palautteet Kiperät kysymykset: Vastaa kysymyksiin rengastamalla oikea vaihtoehto. Mikä on esityksen pitäneen yrityksen nimi? 1. Vilkase Oy 2. Mulkase Oy 3. Esityksen aihetta kuvastaa parhaiten 1. vesisade 2. etävalvonta 3. Haluatko, että kerromme sinulle tästä lisää? 1. Kyllä 2. Mielellään 3. Ehdottomasti Nimesi: Puh: Yritys: Palautteet: Asteikko: 1= hömppä 9 = mahtava Esityksen pitäjä(t) onnistuivat: 1,2,3,4,5,6,7,8,9 perustelu: Esityksen aihe: 1,2,3,4,5,6,7,8,9 Vapaa sana: (lisää tilaa takapuolella) Vapaa sana
