KF EN DA SV NO FI. User guide. Betjeningsvejledning. Bruksanvisning. Bruksanvisning. Käyttöohjeet

Transkriptio

1 KF EN DA SV NO FI User guide Betjeningsvejledning Bruksanvisning Bruksanvisning Käyttöohjeet

2

3 WARNING! In order to ensure a normal operation of your fridge/freezing appliance, which uses a completely environmentally friendly refrigerant the R600a (Flammable only under certain conditions) you must observe the following rules: Do not hinder the free circulation of the air around the appliance. Do not use mechanical devices in order to accelerate the defrosting, other than the ones recommended by the manufacturer. Do not destroy the refrigerating circuit. Do not use electric appliances inside the food keeping compartment, other than those that might have been recommended by the manufacturer. ADVARSEL! For at sikre en normal funktion af køle-/fryseskabet, der anvender et komplet miljøvenligt kølemiddel, R 600a (Kun brændbar under særlige forhold), skal du overholde følgende regler: Undlad at hindre den frie luftcirkulation rundt om apparatet. Der må ikke anvendes mekanisk udstyr, ud over det af producenten anbefalede, til at fremskynde afrimningsprocessen. Undgå at beskadige kølekredsløbet. Undlad at bruge elektrisk udstyr inde i rummet, hvor der opbevares mad, ud over de steder, som producenten evt. har anbefalet. VARNING! För att säkerställa normal användning av kyl/frysskåpet, som utnyttjar helt miljöanpassade kylmedlet R600a (Endast antändbart under vissa förhållanden) måste du iaktta följande regler: Hindra inte fri luftcirkulation runt kyl/frysskåpet. Använd inga mekaniska enheter för att påskynda avfrostningen, förutom det som rekommenderas av tillverkaren. Skada inte kylningskretsen. Använd inga elektriska enheter inuti matsignalsfacket, utöver det som rekommenderas av tillverkaren. ADVARSEL! For å sikre normal drift av kombiskap, som bruker en fullstendig miljøvennlig kjølevæske R600a (Kun antennelig under bestemte forhold), må du overholde følgende regler: Ikke blokker den frie luftsirkulasjonen rundt apparatet. Ikke bruk mekanisk utstyr for å akselerere avisingsprosessen annet enn slikt utstyr som produsenten anbefaler. Pass på så du ikke ødelegger kjølekretsen. Ikke bruk elektriske apparater inne i de delene av skapet der du lagrer mat, såfremt de ikke er av en slik type som produsenten anbefaler. VAROITUS! Laitteen kylmäaineena on ympäristöystävällinen R600a (syttyvää vain tietyissä olosuhteissa). Jotta laite toimisi normaalisti, on noudatettava seuraavia ohjeita: Älä estä ilman vapaata kiertoa laitteen ympäri. Älä käytä mekaanisia välineitä sulatuksen nopeuttamiseen, paitsi sellaisia, joita valmistaja suosittelee. Älä vahingoita jäähdytyspiiriä. Älä käytä ruokalokeroiden sisällä sähkölaitteita, jollei valmistaja niin suosittele.

4 EN Index Safety first /1 Electrical requirements /2 Transportation instructions /2 Installation instructions /2 Getting to know your appliance /3 Suggested arrangement of food in the appliance /3 Temperature control and adjustment /3 Before operating /3 Storing frozen food /4 Freezing fresh food /4 Making ice cubes /4 Defrosting /4 How to reposition the doors /5 Replacing the interior light bulb /5 Cleaning and care /5 Do s and Don ts /5 Energy consumption /5 Information concerning the noise /6 Troubleshooting /6 DA Register Vigtige sikkerhedsanvisninger /7 Krav til el-installationen /8 Transportvejledning /8 Installationsvejledning /8 Lær dit apparat at kende /9 Forslag til placering af fødevarer i apparatet /9 Temperaturkontrol og regulering /9 Før ibrugtagning /9 Opbevaring af frostvarer /10 Frysning af friske fødevarer /10 Fremstilling af isterninger /10 Afrimning /10 Sådan vender du dørene /10 Udskiftning af den indvendige pære /10 Rengøring og vedligeholdelse /11 Husk at, og Undlad at /11 Energiklasse /11 Information om støj /12 Fejlfinding /12 NO Indeks Sikkerheten først /19 Krav til det elektriske anlegget /20 Transportanvisninger /20 Installasjonsanvisninger /20 Bli kjent med apparatet /21 Forslag til plassering av matvarer i kjøleskapet /21 Temperaturkontroll og justering /21 Før bruk /21 Lagring av frosne matvarer /22 Frysing av ferske matvarer /22 Lag isbiter /22 Avriming /22 Vending av dørene /22 Utskifting av lyspæren inne i skapet /22 Rengjøring og stell /22 Ting du må gjøre og ting du ikke må gjøre /23 Energiforbruk /23 Informasjon vedrørende støy /24 Feilsøking /24 FI Käyttöhjeet Tärkeitä turvaohjeita /25 Sähkötekniset vaatimukset /26 Kuljetusohjeet /26 Asennusohjeet /26 Laitteen ominaisuudet /27 Ehdotus ruokien sijoittamisesta laitteeseen /27 Lämpötilan ohjaus ja säätö /27 Ennen käyttöä /28 Pakastetun ruuan säilyttäminen /28 Tuoreen ruoan pakastaminen /28 Jääpalojen teko /28 Sulatus /29 Oven kätisyyden vaihto /29 Sisälampun vaihtaminen /29 Puhdistus ja huolto /30 Tärkeää /30 Energiankulutus /31 Tietoja käyttöäänistä /31 Vianetsintä /32 SV Index Säkerheten först /13 Krav för elanslutning /14 Transportinstruktioner /14 Installationsinstruktioner /14 Lär känna ditt kyl- och frysskåp /15 Förslag på placering av maten i enheten /15 Temperaturkontroll och justering /15 Innan du använder kyl - och frysskåpet /15 Förvaring av fryst mat /16 Infrysning av färsk mat /16 Göra isbitar /16 Avfrostning /16 Omhängning av dörrarna /16 Byte av innerbelysningens glödlampa /16 Rengöring och vård /17 Kom ihåg att göra och inte göra /17 Energiförbrukning /17 Information rörande ljud /18 Felsökning /18

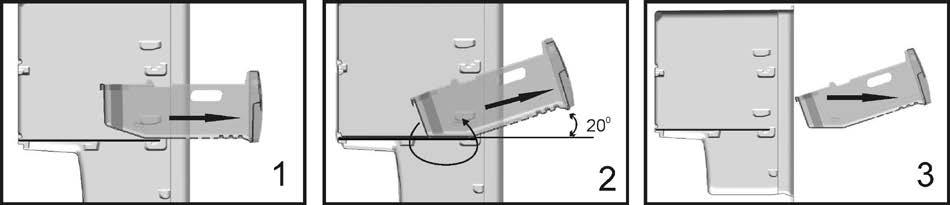

5 1 C Figures that take place in this instruction manual are schematic and may not correspond exactly with your product. If the subject parts are not included in the product you have purchased, then it is valid for other models. C Tallene i denne brugerguide er kladder og kan afvige fra dit produkt. Hvis dit produkt ikke omfatter de relevante dele, vedrører oplysningerne andre modeller. C Bilderna i den här bruksanvisningen är endast avsedda som exempel och kanske inte överensstämmer med din produkt. Om produkten inte består av relevanta delar gäller informationen för andra modeller. C Illustrasjonene i denne brukerhåndboken er ment som utkast, og det er mulig de ikke helt samsvarer med produktet. Hvis produktet ikke omfatter de aktuelle delene, gjelder informasjonen andre modeller. C Tämän käyttöohjeen kuvat ovat viitteellisiä, eivätkä ne välttämättä vastaa tuotettasi. Mikäli tuotteesi ei sisällä joitakin osia, tiedot koskevat muita malleja.

6

7 10

8 EN User guide Congratulations on your new GRAM fridge/freezer. Safety first! Do not connect your appliance to the electricity supply until all packing and transit protectors have been removed. Leave to stand for at least 4 hours before switching on to allow the compressor oil to settle if transported horizontally. If you are discarding an old appliance with a lock or a latch fitted to the door, ensure that it is left in a safe condition to prevent the entrapment of children. This appliance must only be used for its intended purpose. Do not dispose of the appliance on a fire. Your appliance contains non CFC substances in the insulation which are flammable. We suggest that you contact your local authority for information on disposal and available facilities. We do not recommend the use of this appliance in an unheated, cold room (e.g. garage, conservatory, annex, shed, out-house etc.). To obtain the best possible performance and problemfree operation from your appliance it is very important to read the user guide carefully. Failure to observe the user guide may reduce your right to free service during the guarantee period. Please keep the user guide in a safe place for easy reference. This appliance is not intended for people with reduced physical, sensory or mental capabilities or lack of experience and knowledge unless they have been supervised or instructed in the use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance. 1

9 EN Electrical requirements Before inserting the plug into the socket make sure that the voltage and the frequency shown in the rating plate inside the appliance corresponds to your electricity supply. We recommend that this appliance is connected to the mains supply via a suitably switched and fused socket in a readily accessible position. The plug has to be accessible after installation in order to allow disconnection of the appliance from the supply. Warning! This appliance must be earthed. Repairs to the electrical equipment may only be made by authorised technicians. If the power cable is damaged, the manufacturer or GRAM service must replace it in order to avoid danger. ATTENTION! This appliance operates with R600a which is an environmental friendly but flammable gas. During the transportation and fixing of the product, care must be taken not to damage the cooling system. If the cooling system is damaged and there is a gas leakage from the system, keep the product away from open flame sources and ventilate the room for a while. WARNING - Do not use electrical devices or other means to accelerate the defrosting process, other than those recommended by the manufacturer. WARNING - Do not damage the refrigerant circuit. Transportation instructions 1. The appliance should only be transported in an upright position. Packaging must be intact during transportation. 2. If the appliance has been positioned horizontally during transportation, it must not be operated for at least 4 hours to allow the system to settle. 3. Failure to comply with the above instructions could result in damage to the appliance for which the manufacturer will not be held liable. 4. The appliance must be protected against rain, moisture and other atmospheric influences. 2 User guide Important! Avoid touching the bottom of the condenser metal wires at the back of the appliance while cleaning or carrying the appliance as you may receive injuries to your fingers and hands. Do not attempt to sit or stand on top of your appliance as it is not designed for such use. You could be injured or damage the appliance. Make sure that the mains cable is not caught under the appliance during and after moving it as this could damage the cable. Do not allow children to play with the appliance or tamper with the controls. Installation instructions 1. Do not keep your appliance in a room where the temperature is likely to fall below +10ºC (50ºF). 2. Do not place the appliance near cookers or radiators or in direct sunlight, as this will cause extra strain on the appliance's functions. If installed next to a heat source, maintain the following minimum side clearances: 30 mm from cookers 300 mm from radiator 3. Make sure that sufficient room is provided around the appliance to ensure free air circulation (Fig. 2). Place the spacer on the back of your appliance to set the distance between the appliance and the wall (Fig. 3). 4. The appliance should be positioned on a level surface. The two front legs can be adjusted as required.to ensure that your appliance is standing upright adjust the two front legs by turning them either clockwise or anti-clockwise, until firm contact is secured with the floor. Correct adjustment of the legs prevents excessive vibration and noise (Fig. 4). 5. Refer to the "Cleaning and Care" section to prepare your appliance for use. 6. If you want to place two products side by side, e.g. a refrigerator and a freezer, as a side by side solution you have to use a decoration kit which contains a mat and a decoration part. The mat is mounted on the side on one of the products to create a space between the products. The decoration part is placed between the products to hide the gap between the products (Fig. 2).

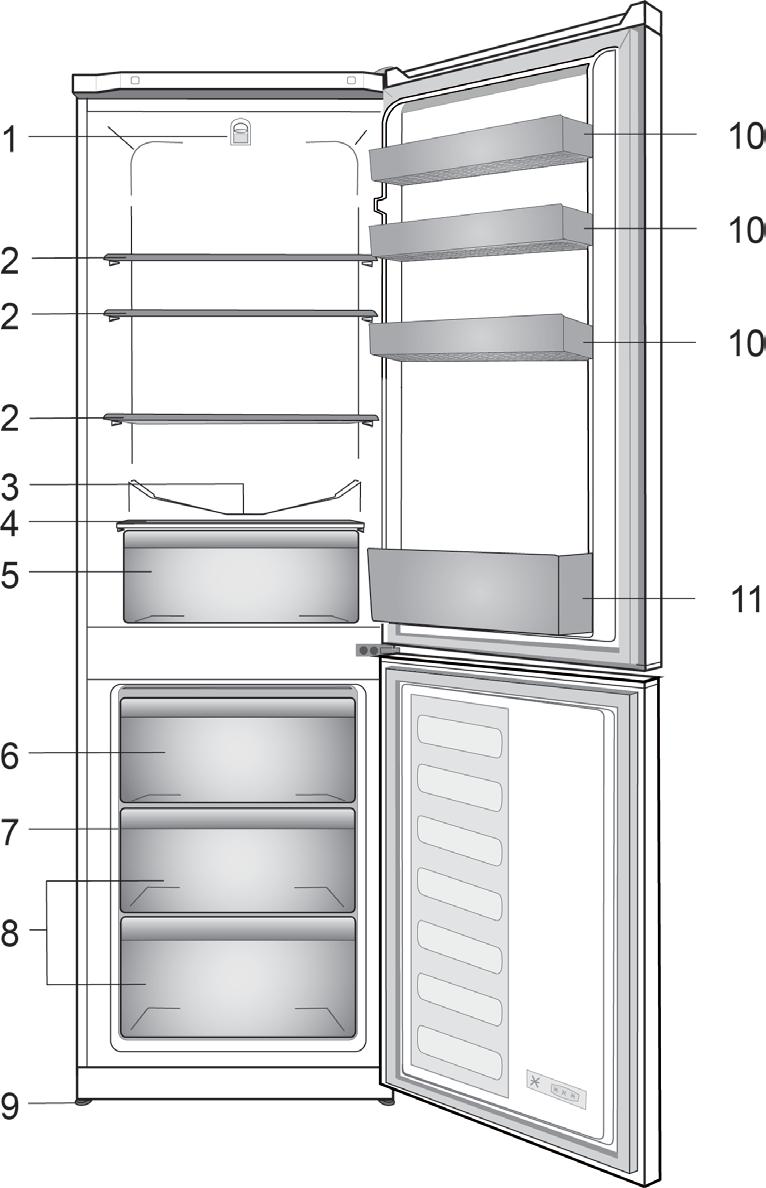

10 EN The decoration kit is not a part of the product but can be delivered as an accessory. Getting to know your appliance (Fig. 1) 1 - Thermostat control and interior light 2 - Removable glass shelves 3 - Water collector 4 - Glass shelf 5 - Vegetable drawer 6 - Compartment for fast freezing 7 - Ice cube tray support & ice cube tray 8 - Compartments for keeping frozen food 9 - Adjustable front legs 10 - Door shelves 11 - Bottle shelf Suggested arrangement of the food in the appliance Guidelines for obtaining optimum storage: 1. The fridge compartment is for the shortterm storage of fresh food and drinks. 2. The freezer compartment is rated and suitable for the freezing and storage of pre-frozen food. The recommendation for storage as stated on the food packaging should be observed at all times. 3. Dairy products should be stored in the coldest places in the fridge compartment. 4. Cooked dishes should be stored in airtight containers. 5. Fresh wrapped produce can be kept on the shelves. Fresh fruit and vegetables should be stored in the vegetable drawers. 6. Bottles can be kept in the door shelves or on the bottle shelf. 7. To store fresh meat, wrap it in polythene bags and place it in the coldest place in the fridge compartment. Don t let meat juice from fresh meat come into contact with other types of food. For safety, only store fresh meat for two to three days. 8. For maximum efficiency the removable shelves should not be covered with paper or other materials to allow free circulation of cool air. 9. Do not keep vegetable oil on the door shelves. Keep the food packed, wrapped or covered. Leftover canned food should not be stored in the can. 10. To take out the drawers from the freezer compartment please proceed as in Fig. 9. User guide Temperature control and adjustment Operating temperatures are controlled by the thermostat control (Fig. 5) and may be set at any position between 1 and 5 (the coldest position). The average temperature inside the fridge should be around +5 C (+41 F). Therefore adjust the thermostat control to obtain the desired temperature. Some sections of the fridge may be cooler or warmer (such as the vegetable drawer and top part of the cabinet) which is quite normal. We recommend that you check the temperature with an accurate thermometer to ensure that the storage compartments are kept to the desired temperature. Remember to read off the thermometer very quickly as the temperature on the thermometer will rise very rapidly after you remove it from the freezer. Please remember that each time the door is opened cold air escapes and the internal temperature rises. Therefore never leave the door open and ensure that it is closed immediately after food is put in or removed. Before operating Final Check Before you start using the appliance check that: 1. The legs have been adjusted for perfect levelling. 2. The interior is dry and that air can circulate freely at the back of the appliance. 3. The interior is clean as recommended under the "Cleaning and care" section. 4. The plug has been inserted into the wall socket and the electricity is switched on. Avoid unintentional disconnection by placing sticky tape on the switch. And note that: 5. You will hear a noise as the compressor starts. The liquid and gases sealed within the refrigeration system may also make some noise, whether the compressor is running or not. This is quite normal. 6. The top of the cabinet may be slightly currugated which is quite normal due to the manufacturing process used; it is not a defect. 3

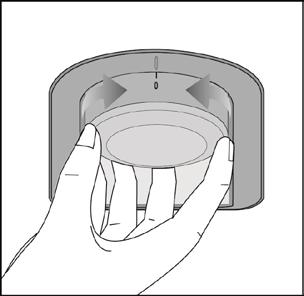

11 EN 7. We recommend setting the thermostat control midway and monitor the temperature to ensure that the appliance maintains the desired storage temperatures (see the "Temperature control and adjustment" section). 8. Do not load the appliance immediately after it is switched on. Wait until the correct storage temperature has been reached. We recommend checking the temperature with an accurate thermometer (see the "Temperature control and adjustement" section). 9. Remember to remove all packing materials - including transportation security in the form of tape, styrofoam, cardboard, etc. within the enclosure. It is also important to remove any styrofoam / cardboard in the evaporator tray on the back of the closet, otherwise there is a risk that water is leaking on the floor. Storing frozen food Your freezer is suitable for the long-term storage of commercially frozen foods and also can be used to freeze and store fresh food. If there is an electrical cut, do not open the door. Frozen food should not be affected if the electrical cut lasts for less than 16 hrs. If the electrical is longer, then the food should be checked and either eaten immediately or cooked and then re-frozen. Freezing fresh food Please observe the following instructions to obtain the best results. Do not freeze too large a quantity at any one time. The quality of the food is best preserved when it is frozen right through to the core as quickly as possible. Do not exceed the freezing capacity of your appliance in 24 h. Placing warm food in the freezer compartment causes the compressor to operate continously until the food is frozen solid. This can temporarily lead to excessive cooling of the refrigerating compartment. When freezing fresh food, keep the thermostat control at the medium position. Small quantities of food up to 1/2 kg (1 lb) can be frozen without adjusting the thermostat control. Making ice cubes Fill the ice cube tray 3/4 with water and place it in the freezer. 4 User guide Loosen frozen trays with a spoon handle or a similar instrument; never use sharp-edged objects such as knives or forks. Defrosting A) Fridge compartment The fridge compartment defrosts automatically. The thawed water runs to the drain tube via a collection container at the back of the appliance (Fig. 6). During defrosting, water droplets may form at the back of the fridge compartment where a concealed evaporator is located. Some droplets may remain on the liner and refreeze when defrosting is completed. Do not use pointed or sharp-edged objects such as knives or forks to remove the droplets which have refrozen. If, at any time, the thawed water is not drained from the collection channel, check that no food particles have blocked the drain tube. The drain tube can be cleared with a cotton bud or a similar instrument. Check that the tube is permanently placed with its end in the collecting tray on the compressor to prevent the water spilling on the electric installation or on the floor (Fig. 7). B) Freezer compartment Defrosting is very straightforward and without mess, thanks to a special defrost collection basin. Defrost the appliance twice a year or when a frost layer of around 7 (1/4") mm has formed. To start the defrosting procedure, switch off the appliance at the socket outlet and pull out the mains plug. All the food should be wrapped in several layers of newspaper and stored in a cool place (e.g. a fridge or a larder). Containers of warm water may be placed carefully in the freezer to speed up the defrosting. Do not use pointed or sharp-edged objects, such as knives or forks to remove the frost. Never use hairdryers, electrical heaters or other such electrical appliances for defrosting. Sponge off the thawed water collected at the bottom of the freezer compartment. After defrosting, dry the interior thoroughly (Fig. 8). Insert the plug into the socket and switch on the electricity supply.

12 EN How to reposition the doors Proceed in numerical order (Fig. 10). Replacing the interior light bulb To change the Bulb/LED used for illumination of your refrigerator, call your AuthorisedService. The lamp(s) used in this appliance is not suitable for household room illumination. The intended purpose of this lamp is to assist the user to place foodstuffs in the refrigerator/freezer in a safe and comfortable way. The lamps used in this appliance have to withstand extreme physical conditions such as temperatures below -20 C. Cleaning and care 1. We recommend that you switch off the appliance at the socket outlet and pull out the mains plug before cleaning. 2. Never use any sharp instruments or abrasive substances, soap, household cleaner, detergent or wax polish for cleaning. 3. Use luke warm water to clean the cabinet of the appliance and wipe it dry. 4. Use a damp cloth wrung out in a solution of one teaspoon of sodium bicarbonate to one pint of water to clean the interior and wipe it dry. 5. Make sure that no water enters the thermostat control box. 6. If the appliance is not going to be used for a long period of time, switch it off, remove all the food, clean it and leave the door ajar. 7. Any dust that gathers on the condenser, located at the back of the appliance, should be removed once a year with a vacuum cleaner. 8. Check the door seals regularly to ensure that they are clean and free from food particles. 9. Never: Clean the appliance with unsuitable material such as petroleum based products. Subject it to high temperatures in any way. Scour, rub etc., with abrasive material. 10. To remove a door tray, remove all the contents and then simply push the door tray upwards from the base. User guide 11. Make sure that the special plastic container at the back of the appliance which collects the thawed water is clean at all times. If you want to remove the tray to clean it, follow the instructions below: Switch off the socket and pull out the mains plug To remove the water collector tray pull and turn (left-right). Clean and wipe it dry. Reassemble the tray by reversing the sequence and operations 12. To remove a drawer, pull it as far as possible, tilt it upwards and then pull it out completely. Do s and Don ts Do clean your appliance regularly (see the "Defrosting" section). Do keep the food for as short a time as possible and adhere to the "Best Before" and "Use by" etc. dates. Do defrost food in the fridge compartment. Don t Don t Don t Don t Don t Don t Don t store bananas in your fridge compartment. cover the shelves with any protective materials which may obstruct air circulation. store poisonous or any dangerous substances in your appliance. It has been designed for the storage of edible food only. leave the door open for long periods of time, as this will make the appliance more costly to run and cause excessive ice formation. use sharp edged objects such as knives or forks to remove the ice. exceed the maximum freezing loads when freezing fresh food. try to keep frozen food which has thawed; it should be eaten within 24 hours or cooked and refrozen. Energy Consumption Maximum frozen food storage volume is achieved without using the drawers provided in the freezer compartment. Energy consumption of your appliance is declared while the freezer compartment is fully loaded without using the drawers. 5

13 EN Practical advice concerning the reduction of the electricity consumption 1. Make sure that the appliance is located in well-ventilated areas, far from any heat source (cooker, radiator, etc.). At the same time, the appliance should be kept away from sunlight. 2. Make sure that the purchased refrigerated/frozen food is placed in the appliance as soon as possible, especially during summertime. It is recommended to use thermal insulated bags to transport the food. 3. We advise you to place frozen food in a vessel in the refrigerator compartment when the food has to thaw. In this way you avoid that the water resulting from the thawing leaks into the refrigerator compartment. We recommend you to start the thawing at least 24 hours before the use of the frozen food. 4. Do not leave the door of the appliance open more than necessary and make sure to close it properly after use. Information concerning the noise and the vibrations which might appear during the operation of the appliance 1. The operation noise can increase during the operation. - In order to keep the temperatures at the adjusted level, the compressor of the appliance starts periodically. The noise produced by the compressor becomes stronger when it starts and a click can be heard when it stops. - The performance and operation features of the appliance can change according to in the surrounding environment. They must be considered as normal. User guide 2. Noises like liquids flowing or as being sprayed - These noises are caused by the flow of the refrigerant in the circuit of the appliance and comply with the operation principle of the appliance. 3. Other vibrations and noises. - The level of noise and vibrations can be caused by the type and the condition of the floor on which the appliance is placed. Make sure that the floor does not have significant level distortions or if it can yield to the weight of the appliance (it is flexible). - Another source of noise and vibrations is represented by the objects placed on the appliance. These objects must be removed from the appliance. - The bottles and the vessels placed in the refrigerator touching each other. In such cases move the bottles and the vessels so that there is a small distance between them. Troubleshooting If the appliance does not operate when switched on then check: That the plug is inserted properly in the socket and that the power supply is on. (To check the power supply in the socket, plug in another appliance) Whether the fuse has blown, the circuit breaker has tripped or whether the main distribution switch has been turned off. That the temperature control has been set correctly. That the new plug is wired correctly, if you have changed the fitted, moulded plug. If the appliance is still not operating at all after above checks, contact the GRAM service. Please ensure that above checks have been done, as a charge will be made if no fault is found. The symbol on the product or on packaging indicates that this product must not be treated as household waste. Instead it has to be handed over to the place of collection for the recycling of electrical and electronic equipment. By ensuring the correct removal of this product you help preventing the potential negative consequences for the environment and human health, which could be caused by the inappropriate waste handling of this product. For more detailed information about the recycling of this product, please contact your local government offices, your household waste disposal service or the shop where you purchased the product. 6

14 DA Betjeningsvejledning Tillykke med dit nye GRAM køle-/fryseskab Vigtige sikkerhedsanvisninger! Undlad at tilslutte apparatet til strømforsyning før alle pakke- og transportbeskyttelser er fjernet. Lad apparatet stå i mindst 4 timer før du tænder for det. Dette sikrer, at kompressorolien kan løbe på plads, hvis apparatet har været transporteret liggende. Hvis du kasserer et brugt apparat, som er udstyret med dørlås eller smæklås, så vær opmærksom på at efterlade det sikkert for at forhindre, at børn kan blive spærret inde i det. Dette apparat må kun anvendes til det tilsigtede formål. Bortskaf ikke apparatet ved at brænde det. Dit apparat indeholder CFC-fri stoffer i isoleringen, som er brandbare. Vi foreslår, at du kontakter kommunen for information om bortskaffelse og evt. genbrugsstationer. Vi anbefaler ikke brug af dette apparat i et uopvarmet, rum, f.eks. garage, vinterhave, anneks, skur, udhus osv. For at få størst mulig nytte af dit apparat og for at sikre en problemfri funktion, er det meget vigtigt, at du læser denne betjeningsvejledning grundigt. Hvis betjeningsvejledningen ikke følges, kan det medføre, at retten til gratis service i garantiperioden reduceres. Opbevar betjeningsvejledningen på et sikkert sted, hvor den er nem at komme til. Dette apparat er ikke beregnet til anvendelse af personer med reducerede fysiske, følelsesmæssige eller mentale evner, eller mangel på erfaring og viden, medmindre de er blevet overvåget eller har fået instruktion i brugen af apparatet af en person, der er ansvarlig for deres sikkerhed. Børn skal overvåges for at sikre, at de ikke leger med apparatet. 7

15 DA Krav til el-installationen Før stikket sluttes til stikkontakten, skal du kontrollere, at den spænding og frekvens, der fremgår af typeskiltet inde i apparatet, svarer til netspændingen hos dig. Vi anbefaler, at dette apparat tilsluttes til en lettilgængelig stikkontakt, som er beskyttet med en passende sikring samt forsynet med en afbryder. Stikket i netledningen skal være lettilgængelig efter installationen, så apparatet nemt kan afbrydes fra strømforsyningen. Advarsel! Dette apparat skal jordforbindes. Reparationer af det elektriske udstyr må kun udføres af autoriserede teknikere. En beskadiget netledning skal udskiftes af en autoriseret elektriker. BEMÆRK! Dette apparat bruger R600a, som er en miljøvenlig, men brændbar gas. Under transporten og under monteringen af produktet skal der udvises omhu for ikke at beskadige kølesystemet. Hvis kølesystemet beskadiges, og der bliver en gaslækage fra systemet, skal produktet holdes væk fra åben ild, og rummet skal luftes ud. ADVARSEL - Der må ikke anvendes elektriske genstande eller andre midler, ud over de af producenten anbefalede, for at fremskynde afrimningsprocessen. ADVARSEL - Undgå at beskadige kølekredsløbet. Transportvejledning 1. Apparatet bør kun transporteres opretstående. Emballagen skal være intakt under transporten. 2. Hvis apparatet har ligget ned under transporten, må det ikke betjenes i mindst 4 timer for at give systemet tid til at sætte sig. 3. Hvis ovenstående retningslinier ikke overholdes, kan det medføre beskadigelse af apparatet, som ikke er dækket af producentens garantiforpligtelse. 4. Apparatet skal beskyttes mod regn, fugt og andre atmosfæriske påvirkninger. Vigtigt! Undgå berøring af den metalliske kondensator trådføring på bagsiden af apparatet under rengøring eller flytning, da der er risiko for skade på fingre eller hænder. Betjeningsvejledning Undlad at sidde eller stå oven på apparatet, da det ikke er designet med henblik på dette. Du kan selv komme til skade eller komme til at beskadige apparatet. Kontrollér at netledningen ikke kommer i klemme under apparatet under og efter flytning, da dette kan beskadige ledningen. Lad ikke børn lege med apparatet. Installationsvejledning 1. Undlad at placere køle-/fryseskabet i rum, hvor temperaturen er under +10 C. 2. Undlad at placere apparatet tæt ved komfurer eller radiatorer eller i direkte sollys, da dette vil medføre en øget belastning af apparatets funktioner. Hvis apparatet installeres i nærheden af en varmekilde, skal følgende minimumsafstande overholdes: 30 mm fra komfurer 300 mm fra radiatorer 3. Kontrollér, at der er tilstrækkelig plads omkring apparatet til at sikre fri luftcirkulation (Fig 2). For at sikre den korrekte afstand mellem dit køle-/fryseskabet og væggen monteres de medfølgende afstandsstykker på bagsiden af skabet (Fig. 3). 4. Apparatet skal placeres på en jævn overflade. De to forreste ben kan justeres efter behov. For at sikre, at apparatet står helt lige, skal de to forreste ben drejes med eller mod uret, indtil de er i fast kontakt med gulvet. Ved korrekt justering af benene reduceres vibrationer og støj (Fig. 4). 5. Se afsnittet Rengøring og vedligeholdelse for at forberede apparatet til brug. 6. Hvis du ønsker at placere f.eks. et køleskab og et fryseskab ved siden af hinanden som en side-by-side løsning, skal du benytte et monteringssæt, som indeholder en måtte og en dekorationsliste. Måtten skal monteres på siden af det ene skab, sådan at der er lidt luft mellem skabene. Dekorationslisten monteres mellem de 2 skabe, sådan at den skjuler mellemrummet mellem skabene (Fig 2). Monteringssættet er ikke en del af produktet, men kan leveres som tilbehør. 8

16 DA Lær dit apparat at kende (Fig. 1) 1 - Termostatknap og indvendigt lys 2 - Flytbare glashylder 3 - Tøvandsafløb 4 - Glashylde 5 - Grøntsagsskuffe 6 - Rum til hurtigfrys 7 - Indfrysningsbakke 8 - Rum til at opbevare frossen mad 9 - Justerbare forreste ben 10 - Dørhylder 11 - Flaskehylde Forslag til placering af fødevarer i køle-/fryseskabet Retningslinier for opnåelse af maksimal opbevaring: 1. Køleafdelingen er beregnet til kortvarig opbevaring af friske føde- og drikkevarer. 2. Fryseafdelingen er forsynet med og er egnet til frysning og opbevaring af allerede frosne fødevarer. Anbefalingerne for opbevaring i frysere, som det fremgår af levnedsmiddelemballagen, bør altid følges. 3. Mejeriprodukter bør opbevares på det koldeste sted i køleskabet. 4. Tilberedte retter bør opbevares i tætsluttende beholdere. 5. Emballerede friske fødevarer kan opbevares på glashylderne. Friske frugter og grøntsager bør opbevares i grøntsagsskufferne. 6. Flasker kan opbevares i dørhylden 7. Fersk kød placeres på det koldeste sted i køleskabet. Undgå at kødsaft fra fersk kød kommer i kontakt med andre fødevarer. Af sundhedshensyn bør fersk kød kun opbevares i køleskab i et døgn. 8. For at sikre maksimal effekt og uhindret cirkulation af kold luft, bør de flytbare hylder ikke dækkes med papir eller andre materialer. 9. Opbevar ikke vegetabilske olier på dørhylderne. Opbevar fødevarer emballeret, foliepakket eller tildækket. Rester af konserves bør ikke opbevares i dåsen. 10. For at tage kurvene ud af fryserrummet, følg vejledningen i Fig Betjeningsvejledning Temperaturkontrol og -regulering Temperaturen i skabet kan justeres ved hjælp af termostatknappen (Fig. 5) og kan indstilles mellem 1 (varmeste indstilling) og 5 (koldeste indstilling). Gennemsnitstemperaturen inde i køleskabet bør være omkring +5 C Justér derfor temperaturen for at opnå den ønskede temperatur. Nogle sektioner af køleskabet kan være koldere og nogle varmere (som f.eks. grøntsagsskuffe og øverst i skabet). Dette er helt normalt. Vi anbefaler, at du kontrollerer temperaturen med et nøjagtigt termometer for at sikre, at rummene til opbevaring holdes på den ønskede temperatur. Husk at aflæse termometret med det samme, da termometrets temperatur vil stige meget hurtigt, efter at du har taget det ud af fryseren. Husk på, at der kommer kold luft ud, hver gang døren åbnes, og den indvendige temperatur stiger. Derfor skal du aldrig efterlade døren åben, og du skal sørge for, at den lukkes straks efter, at der er ilagt eller fjernet fødevarer. Før ibrugtagning Inden du begynder at bruge apparatet, bør du kontrollere at: 1. Benene er justeret, så apparatet står helt lige. 2. Apparatet er tørt indeni, og at luften kan cirkulere frit bag det. 3. Apparatet er rengjort sådan som anbefalet i afsnittet Rengøring og vedligeholdelse. 4. Stikket er sat i stikkontakten, og at der er tændt for strømmen. Når døren åbnes, vil det indvendige lys tændes. Og bemærk at: 5. Der vil kunne høres en lyd, når kompressoren starter. Kølevæsken og gasarterne, der findes i kølesystemet, kan også støje lidt, uanset om kompressoren kører eller ej. Dette er helt normalt. 6. Oversiden af kabinettet kan være let bølget. Dette er helt normalt, og skyldes produktionsprocessen, det er ikke en defekt. 7. Vi anbefaler, at termostatknappen indstilles på midterpositionen, og at temperaturen overvåges for at sikre, at apparatet holder den ønskede opbevaringstemperatur (se afsnittet "Temperatur og -regulering).

17 DA 8. Fyld ikke apparatet op umiddelbart efter at have tændt for det. Vent til den korrekte opbevaringstemperatur er nået. Vi anbefaler, at temperaturen kontrolleres med et nøjagtigt termometer (se: Temperaturkontrol og - regulering). 9.HUSK at fjerne al emballage - også transportsikring i form at tape, flamingo, pap o.l. inden i skabet. Det er også vigtigt at fjerne evt. flamingo/pap i fordamper bakken bag på skabet, da der ellers er risiko for at der løber vand ud på gulvet. Opbevaring af frostvarer Din fryser er egnet til langtidsopbevaring af fødevarer, som købes frosne, og den kan også anvendes til nedfrysning og opbevaring af friske fødevarer. Undlad at åbne døren i tilfælde af strømafbrydelse. Frosne fødevarer tager normalt ikke skade, hvis strømafbrydelsen varer mindre end 16 timer. Hvis afbrydelsen varer længere, bør fødevarerne kontrolleres og enten spises med det samme eller tilberedes og derefter genindfryses. Frysning af friske fødevarer Ved at følge disse retningslinier, opnås de bedste resultater. Frys ikke for store mængder ad gangen. Fødevarernes kvalitet bevares bedst, hvis de indfryses så hurtigt som muligt. Overskrid ikke apparatets indfrysningskapacitet pr døgn. Hvis varme fødevarer lægges i fryseren, vil det få kølesystemet til at køre uafbrudt, indtil fødevarerne er dybfrosne. Dette kan føre til en kortvarig forøget nedkøling af kølerummet. Ved frysning af friske fødevarer skal termostatknappen holdes på midterposition. Små mængder fødevarer på op til 1/2 kg kan fryses uden at justere temperaturen. Fremstilling af isterninger Fyld isterningbakken 3/4 op med vand og sæt den i fryseren. Hvis bakken fryser fast, løsnes den med skaftet på en ske eller lignende; brug aldrig skarpe redskaber som f.eks. knive eller gafler. Afrimning A) Køleafdelingen Køleafdelingen afrimer automatisk. Afrimningsvandet løber via afløbsslangen til en opsamlingsbakke bag på apparatet (Fig. 6). Betjeningsvejledning Under afrimning kan der dannes vanddråber på køleskabets bagvæg, hvor der findes en skjult fordamper. Det kan ske, at en del af disse dråber forbliver på bagvæggen hvor de fryser fast, så snart afrimningen er tilendebragt. Brug ikke spidse eller skarpe genstande som knive eller gafler til at fjerne disse frosne dråber. Hvis det på et tidspunkt sker, at afrimningsvandet ikke løber ud af opsamlingskanalen, bør det kontrolleres, om tøvandsafløbet er blevet tilstoppet af fødevarepartikler. Tøvandsafløbet kan renses med en vatpind eller lignende. Kontrollér, at drænrøret hele tiden har kontakt til opsamlingsbakken på kompressoren for at forhindre, at der spildes vand på de elektriske installationer eller på gulvet (Fig. 7). B) Fryserrum Afrim fryseren mindst 2 gange om året, eller når der har samlet sig et rimlag på omkring 7 mm. For at påbegynde afrimningen slukkes for apparatet på stikkontakten, og stikket trækkes ud. Samtlige frostvarer skal opbevares koldt (f.eks. i køleskab eller viktualierum). Beholdere med varmt vand kan med forsigtighed placeres i fryseren for at fremskynde afrimningen. Der må ikke benyttes spidse eller skarpe genstande som knive og gafler til at fjerne rimlaget. Brug aldrig hårtørrer, elektriske varmeovne eller lignende el-apparater til afrimning. Afrimningsvandet, som samler sig i bunden af fryseren, fjernes med en svamp. Efter afrimningen tørres fryserens indersider grundigt (Fig. 8). Sæt stikket i stikkontakten og tænd for strømmen. Sådan vender du dørene Følg skitsen i numerisk rækkefølge (Fig. 10). Udskiftning af den indvendige lyspære For at skifte lampen, der belyser køleskabet, bedes du ringe til den autoriserede service. Pærerne for dette husholdningsapparat er ikke egnet til belysningsformål. Det tiltænkte formål med denne pære er at gøre det muligt for brugeren at placere levnedsmidler i køleskabet/fryseren på en sikker og bekvem måde. De pærer der anvendes i enheden, skal kunne modstå ekstreme fysiske forhold som eksempelvis temperaturer under -20 C. 10

18 DA Rengøring og vedligeholdelse 1. Vi anbefaler, at du slukker for apparatet på stikkontakten, og at stikket trækkes ud før rengøring. 2. Brug aldrig skarpe instrumenter eller slibematerialer, sæbe, husholdningsrengøringsmidler, vaskepulver eller polérvoks til rengøring. 3. Vask kabinettet i lunkent vand og tør det med en klud. 4. Anvend en fugtig klud vredet op i en opløsning af én teskefuld natriumbikarbonat (tvekulsurt natron) til 1/2 liter vand til rengøring af indersiderne, og tør efter med en klud. 5. Sørg for at der ikke kommer vand i betjeningspanelet. 6. Hvis apparatet ikke skal benyttes i længere tid: Sluk for det, fjern alle fødevarer, rengør det, og lad døren stå på klem. 7. Støv, der samler sig på kompressoren, på bagsiden af apparatet, bør fjernes en gang om året med en støvsuger. 8. Kontroller gummilisterne jævnligt for sikre, at de er rene og fri for madpartikler. 9. Man må aldrig: Rengøre apparatet med uegnede materialer, som f.eks. opløsningsmiddelbaserede produkter. På nogen måde udsætte det for høje temperaturer, Skure, skrubbe osv. med slibende materialer. 10. Sådan fjernes dørhylderne: For at fjerne en dørhylde tømmes den for indhold, hvorefter den nemt kan løftes op fra sin plads. 11. Kontrollér at den særlige plastbakke, der er monteret bag på apparatet, og som opsamler afrimningsvandet, altid er ren. Følg nedenstående vejledning, hvis du ønsker at tage bakken ud for at rengøre den: Sluk for apparatet på stikkontakten og træk stikket ud For at fjerne vandsamlebakken, træk den og drej (venstre-højre). Rengør og aftør den Saml den igen ved at følge instruktionerne i omvendt rækkefølge 12. For flytning af en fryseskuffe skal den trækkes så langt ud som muligt, vippes opad og derefter trækkes helt ud. 11 Betjeningsvejledning Husk at og Undlad at Husk at rengøre apparatet med jævne mellemrum (se afsnittet "Afriming"). Husk at opbevare fødevarer så kort tid som muligt og overhold altid Bedst før og "Mindst holdbar til" angivelserne. Husk at optø fødevarerne i køleskabet. Undlad at Undlad at Undlad at Undlad at Undlad at Undlad at Undlad at opbevare bananer i køleskabet. tildække hylderne med nogen form for beskyttende materiale, der kan forhindre luftcirkulationen. opbevare giftige eller farlige produkter i apparatet. Det er udelukkende beregnet til opbevaring af fødevarer lade døren stå åben i længere tid ad gangen da det vil øge energiforbruget og føre til kraftig rimdannelse. bruge skarpe genstande som knive og gafler til at fjerne rimen. overskride den maksimale indfrysningskapacitet ved frysning af friske fødevarer. forsøge at bevare optøede frosne fødevarer; disse bør spises inden for 24 timer eller tilberedes og genindfryses. Energiforbrug Den maksimale fryseplads til frosne madvarer kan opnås uden brug af skufferne i fryseren. Energiforbruget for dit apparat er angivet for et fyldt fryserum uden brug af skuffer. Praktiske råd om reduktion af strømforbrug. Sørg for, at apparatet er placeret i et tilstrækkeligt ventileret rum og i god afstand fra varmekilder, som komfur, radiator, osv. Samtidig bør apparatet ikke være udsat for direkte sollys. Sørg for, at fødevarer, som er købt i frossen tilstand lægges i køle-/fryseskabet hurtigst muligt, især i sommerperioden. Det anbefales at bruge termoposer til at transportere fødevarerne hjem. Vi anbefaler, at fødevarer, som er taget ud af fryseren bliver optøet i køleskabet. Det gøres på den måde, at pakken med frossen mad placeres i en beholder for at undgå, at optøningsvandet lækker i køleskabet.

19 DA Vi anbefaler at begynde optøning mindst 24 timer inden den frosne mad skal bruges. Åbn ikke apparatets låge oftere end det er nødvendigt, og sørg for at lukke den tæt efter hver åbning. Information om støj og vibrationer, der kan opstå under apparatets drift 1. Støjen kan øges under driften. - For at holde temperaturen på det niveau, du har indstillet, starter apparatets kompressor med jævne mellemrum. Støjen som kommer fra kompressoren bliver højere, når den starter, og du kan høre en klik-lyd, når den stopper. - Apparatets ydeevne og driftsfunktioner kan ændre sig i henhold til temperaturændringer i det omgivende miljø. Det skal betragtes som normalt. 2. Lyde, der minder om en væske, der skvulper eller er sprøjter. - Disse lyde skyldes den cirkulerende kølevæske i apparatets kredsløb og er i overensstemmelse med apparatets driftsprincipper. Betjeningsvejledning 3. Andre lyde og vibrationer. - Støjens og vibrationens niveau påvirkes af den type og tilstand af gulvet, apparatet er placeret på. Sørg for, at gulvet ikke er ujævnt eller at det kan give sig under vægten af apparatet. - Anden støj- og vibrationskilde kan udgør genstande placeret på apparatet. Disse genstande skal fjernes. - Flasker og beholdere placeret på køleskabet, der rører ved hinanden. Flyt flasker og beholdere, så der er en lille afstand mellem dem. Fejlfinding Hvis apparatet ikke går i gang, når der tændes for det, kontrollér da: Om stikket sidder rigtigt i stikkontakten, og at der er tændt for kontakten. (Tilslut et andet apparat for at kontrollere, om der er strøm på kontakten). Om der er sprunget en sikring, om HFI relæet er slået fra eller om der er slukket for hovedafbryderen. Om termostatknappen er indstillet korrekt. Hvis apparatet fortsat ikke går i gang, efter at ovenstående er kontrolleret, bør du kontakte GRAM service. Det er vigtigt, at du foretager ovenstående kontrol, da du selv skal betale for servicebesøg, hvis der ingen fejl findes. Symbolet på produktet eller på emballagen angiver, at dette produkt ikke må behandles som husholdningsaffald. I stedet skal det overdrages til det gældende afhentningssted for genbrug af det elektriske og elektroniske udstyr. Ved at sikre, at dette produkt bortskaffes korrekt, hjælper du til at forhindre negative konsekvenser for miljøet og den menneskelige sundhed, hvilket kan forårsages af ukorrekt bortskaffelse af dette produkt. For yderligere informationer omkring genbrug af dette produkt bedes du kontakte de lokale myndigheder. 12

20 SV Bruksanvisning Grattis till ditt nya GRAM kyl- och frysskåp Säkerheten först! Anslut inte ditt kyl- och frysskåp till strömuttaget förrän allt emballage och alla transportskydd tagits bort. Låt det stå i minst fyra timmar innan den startas, så att kompressoroljan får rinna ner ordentligt om den transporterats horisontellt. Om du kasserar et gammalt kyl- och frysskåp med lås eller hake på dörren, se då till att den lämnas i säkert tillstånd så att inte barn kan stängas inne. Detta kyl- och frysskåp får bara användas i dess avsedda syfte. Kyl- och frysskåpet får inte brännas. Det innehåller icke ozonnedbrytande substanser i isoleringen, vilka är brandfarliga. Vi föreslår att du kontaktar din lokala myndighet för information om bortskaffning och tillgängliga återvinningscentraler. Vi rekommenderar att detta kyl- och frysskåp inte används i ouppvärmda, kalla rum (t.ex. garage, källare, vindsrum, förråd, uthus, etc.). För att erhålla bästa möjliga prestanda och driftsäkerhet är det viktigt att du läser igenom bruksanvisningen noga. Om dessa instruktioner förbises kan din reklamationsret under garantitiden komma att begränsas. Förvara bruksanvisningen på en säker plats så att du enkelt kan använda den som referens. Kyl/frysskåpet är inte avsedd för användning av personer med nedsatt fysisk, känslomässig eller mental förmåga eller en person som saknar grundläggande kunskaper om hur den används om han eller hon inte får tillräckligt mycket övervakning eller anvisningar från en person som ansvarar för säkerheten. Barn bör bevakas så att de inte leker med kyl- och frysskåpet. 13

21 SV Elektriska krav Innan du sätter i stickproppen i uttaget bör du kontrollera att spänningen och frekvensen på klassificeringsplåten inuti enheten motsvarar ditt nät. Vi rekommenderar att detta kyl- och frysskåp ansluts till huvudledningen via en korrekt kopplad och säkrad kontakt på en lättåtkomlig plats. Kontakten måste vara åtkomlig efter installationen för att medge urkoppling av enheten från strömkällan efter installationen. Varning! Denna enhet måste jordas. Reparationer av den elektriska utrustningen får endast utföras av kvalificerade experter. Om anslutningskabeln är skadad, skall byttas ut av en kvalificerad expert. OBSERVERA! Detta här kyl- och frysskåpet drivs med R600a som är en miljöanpassad, men antändbar gas. Under transport och fixering av produkten måste du iaktta försiktighet så att du inte skadar kylsystemet. Om kylsystemet skadas och det uppstår en gasläcka ska du hålla produkten på avstånd från öppen eld och vädra rummet en stund. VARNING - Använd inte elektriska enheter eller andra sätt för att snabba på avfrostningsprocessen, förutom det som rekommenderas av tillverkaren. VARNING - Skada inte kylningskretsen. Transportinstruktioner 1. Kyl- och frysskåpet får bara transporteras stående upprätt. Emballaget måste vara intakt under transporten. 2. Om kyl- och frysskåpet under transporten placerats liggande, får den inte användas på minst 4 timmar, så att systemet hinner stabilisera sig. 3. Om instruktionerna ovan inte följs kan skador uppstå på kyl- och frysskåpet, för vilka tillverkaren inte kan hållas ansvarig. 4. Kyl- och frysskåpet måste skyddas mot regn, fukt och annan, atmosfärisk påverkan. Viktigt! Undvik att röra vid undersidan av kondensatorns metalltrådar på apparatens baksida under rengöring och när apparaten bärs, det kan orsaka skador på fingrarna och händerna. Bruksanvisning Försök inte att sitta eller stå på ditt kyl- och frysskåp, då den inte är avsedd för sådan användning. Du kan skada dig själv eller kyloch frysskåpet. Se till att huvudkabeln inte fastnar under kyloch frysskåpet under tiden och efter att den flyttats, då detta kan skada kabeln. Låt inte barn leka med enheten eller mixtra med reglagen. Installationsinstruktioner 1. Förvara inte kyl- och frysskåpet i ett rum där temperaturen kan falla under +10 grader C (50 grader F), eftersom den är konstruerad för drift i temperaturer mellan +10 och +38 grader C (50 och 100 grader F). Vid lägre temperaturer kanske kyl- och frysskåpet inte fungerar, vilket medför att matens hållbarhet kortas. 2. Placera inte kyl- och frysskåpet nära spisar eller element eller i direkt solljus, då detta kan orsaka extra belastning för kyl- och frysskåpets funktioner. Om den installeras bredvid en värmekälla eller en frys, skall följande mått lämnas fritt bredvid enheten: 30 mm från spisar 300 mm från element 3. Ge utrymme kring kyl- och frysskåpet för att tillåta fri luftcirkulation (Fig. 2). Placera mellanlägget på baksidan av ditt kyloch frysskåp för att ställa in avståndet mellan kyl- och frysskåpet och väggen (Fig. 3). 4. Enheten bör placeras på en vågrät yta. De båda främre benen kan justeras enligt behov. För att säkerställa att kyl- och frysskåpet står upprätt ska du justera de 2 främre benen genom att vrida dem antingen med- eller moturs, tills du säkerställer full kontakt med golvet. Korrekt justering av benen motverkar överdrivna vibrationer och buller (Fig. 4). 5. Se avsnittet "Rengöring och vård" för att förbereda ditt kyl- och frysskåp. 6. Om ni önskar att placera ett kylskåp och ett frysskåp bredvid varandra, som side-by-side, skall ni använda ett monteringset. Monteringsetet innehåller en matta och en dekorationslist. Mattan skall monteras på sidan av det ena skåpet, med lite luft mellan. Dekorationslisten monteras mellan de två skåpen, så att den döljer mellanrummet mellan skåpen (Fig 2.). Monteringssetet är inte en del av produkten och skall levereras som tillbehör. 14
