Migatronic Pi TIG-hitsausvirtalähteet kannettavista raskaisiin teollisuusmalleihin

Transkriptio

1 PI

2 Migatronic Pi TIG-hitsausvirtalähteet kannettavista raskaisiin teollisuusmalleihin V-sauman puikkohitsaus Huippuluokan virtalähteet TIG- ja puikkohitsaukseen Migatronic Pi -virtalähteet ovat helppokäyttöisiä hitsausvirtalähteitä, jotka täyttävät kaikki TIGja puikkohitsaustarpeet. Tehokkaat invertterivirtalähteet sopivat miltei kaikkien materiaalien hitsaukseen niukkahiilisestä ja ruostumattomasta teräksestä alumiiniin ja muihin runsasseosteisiin materiaaleihin. Migatronic Pi mallistosta löytyy sopiva virtalähde kaikentyyppisiin hitsaustöihin: korjaukseen, kokoonpanoon, rakennusalalle, teollisuuteen ja robotteihin. Prosesseihin lukeutuvat mm. TIG HP (suurtaajuus pulssilla), TIG H (ilman pulssia), TIG AC/DC sekä puikkohitsaus päällystetyillä hitsauspuikoilla. Kestävää ja luotettavaa laatua Kaikissa Pi-koneissa on suojatut piirilevyt ja niillä on Eurocoden kalibrointitodistus. Migatronic Pi sopii myös automaatioon Monipuolinen valikoima: neljätoista eri vaihtoehtoa TIG-hitsaus on helppoa Virtalähde AC/DC DC HP DC H MMA CELL Pi 200 Pi 250 Pi 350 Pi 500 2

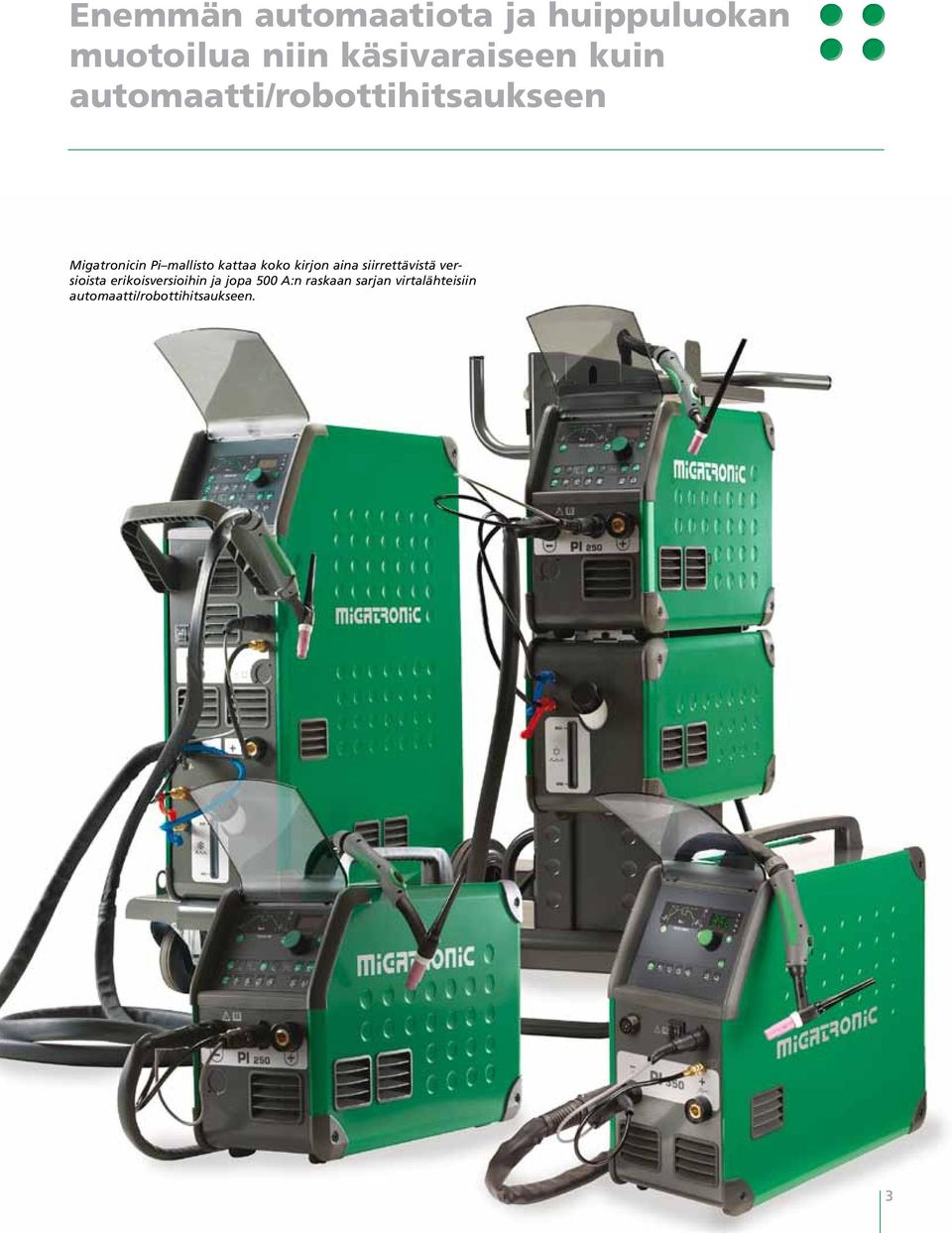

3 Enemmän automaatiota ja huippuluokan muotoilua niin käsivaraiseen kuin automaatti/robottihitsaukseen Migatronicin Pi mallisto kattaa koko kirjon aina siirrettävistä versioista erikoisversioihin ja jopa 500 A:n raskaan sarjan virtalähteisiin automaatti/robottihitsaukseen. 3

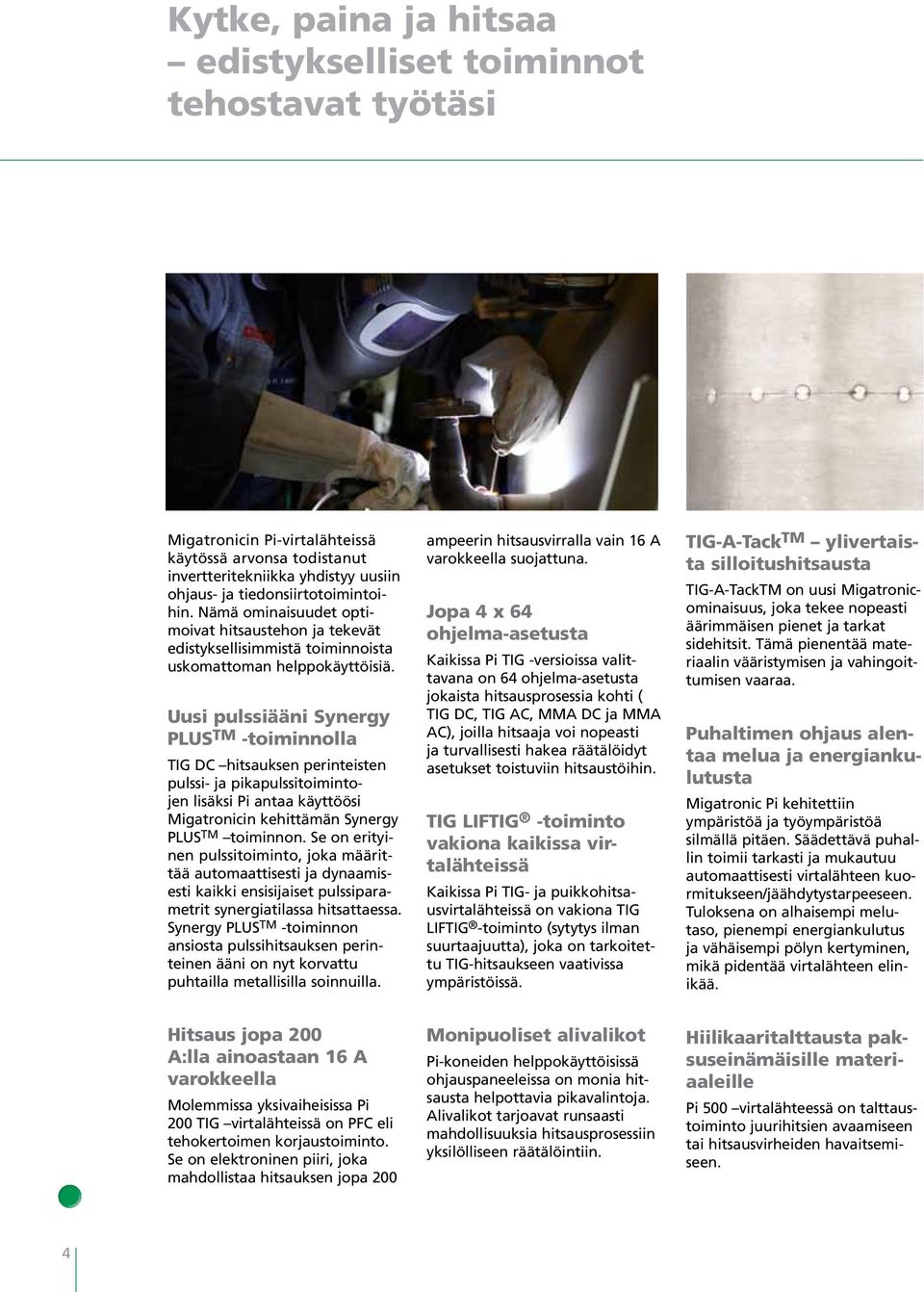

4 Kytke, paina ja hitsaa edistykselliset toiminnot tehostavat työtäsi Migatronicin Pi-virtalähteissä käytössä arvonsa todistanut invertteritekniikka yhdistyy uusiin ohjaus- ja tiedonsiirtotoimintoihin. Nämä ominaisuudet optimoivat hitsaustehon ja tekevät edistyksellisimmistä toiminnoista uskomattoman helppokäyttöisiä. Uusi pulssiääni Synergy PLUS TM -toiminnolla TIG DC hitsauksen perinteisten pulssi- ja pikapulssitoimintojen lisäksi Pi antaa käyttöösi Migatronicin kehittämän Synergy PLUS TM toiminnon. Se on erityinen pulssitoiminto, joka määrittää automaattisesti ja dynaamisesti kaikki ensisijaiset pulssiparametrit synergiatilassa hitsattaessa. Synergy PLUS TM -toiminnon ansiosta pulssihitsauksen perinteinen ääni on nyt korvattu puhtailla metallisilla soinnuilla. ampeerin hitsausvirralla vain 16 A varokkeella suojattuna. Jopa 4 x 64 ohjelma-asetusta Kaikissa Pi TIG -versioissa valittavana on 64 ohjelma-asetusta jokaista hitsausprosessia kohti ( TIG DC, TIG AC, MMA DC ja MMA AC), joilla hitsaaja voi nopeasti ja turvallisesti hakea räätälöidyt asetukset toistuviin hitsaustöihin. TIG LIFTIG -toiminto vakiona kaikissa virtalähteissä Kaikissa Pi TIG- ja puikkohitsausvirtalähteissä on vakiona TIG LIFTIG -toiminto (sytytys ilman suurtaajuutta), joka on tarkoitettu TIG-hitsaukseen vaativissa ympäristöissä. TIG-A-Tack TM ylivertaista silloitushitsausta TIG-A-TackTM on uusi Migatronicominaisuus, joka tekee nopeasti äärimmäisen pienet ja tarkat sidehitsit. Tämä pienentää materiaalin vääristymisen ja vahingoittumisen vaaraa. Puhaltimen ohjaus alentaa melua ja energiankulutusta Migatronic Pi kehitettiin ympäristöä ja työympäristöä silmällä pitäen. Säädettävä puhallin toimii tarkasti ja mukautuu automaattisesti virtalähteen kuormitukseen/jäähdytystarpeeseen. Tuloksena on alhaisempi melutaso, pienempi energiankulutus ja vähäisempi pölyn kertyminen, mikä pidentää virtalähteen elinikää. Hitsaus jopa 200 A:lla ainoastaan 16 A varokkeella Molemmissa yksivaiheisissa Pi 200 TIG virtalähteissä on PFC eli tehokertoimen korjaustoiminto. Se on elektroninen piiri, joka mahdollistaa hitsauksen jopa 200 Monipuoliset alivalikot Pi-koneiden helppokäyttöisissä ohjauspaneeleissa on monia hitsausta helpottavia pikavalintoja. Alivalikot tarjoavat runsaasti mahdollisuuksia hitsausprosessiin yksilölliseen räätälöintiin. Hiilikaaritalttausta paksuseinämäisille materiaaleille Pi 500 virtalähteessä on talttaustoiminto juurihitsien avaamiseen tai hitsausvirheiden havaitsemiseen. 4

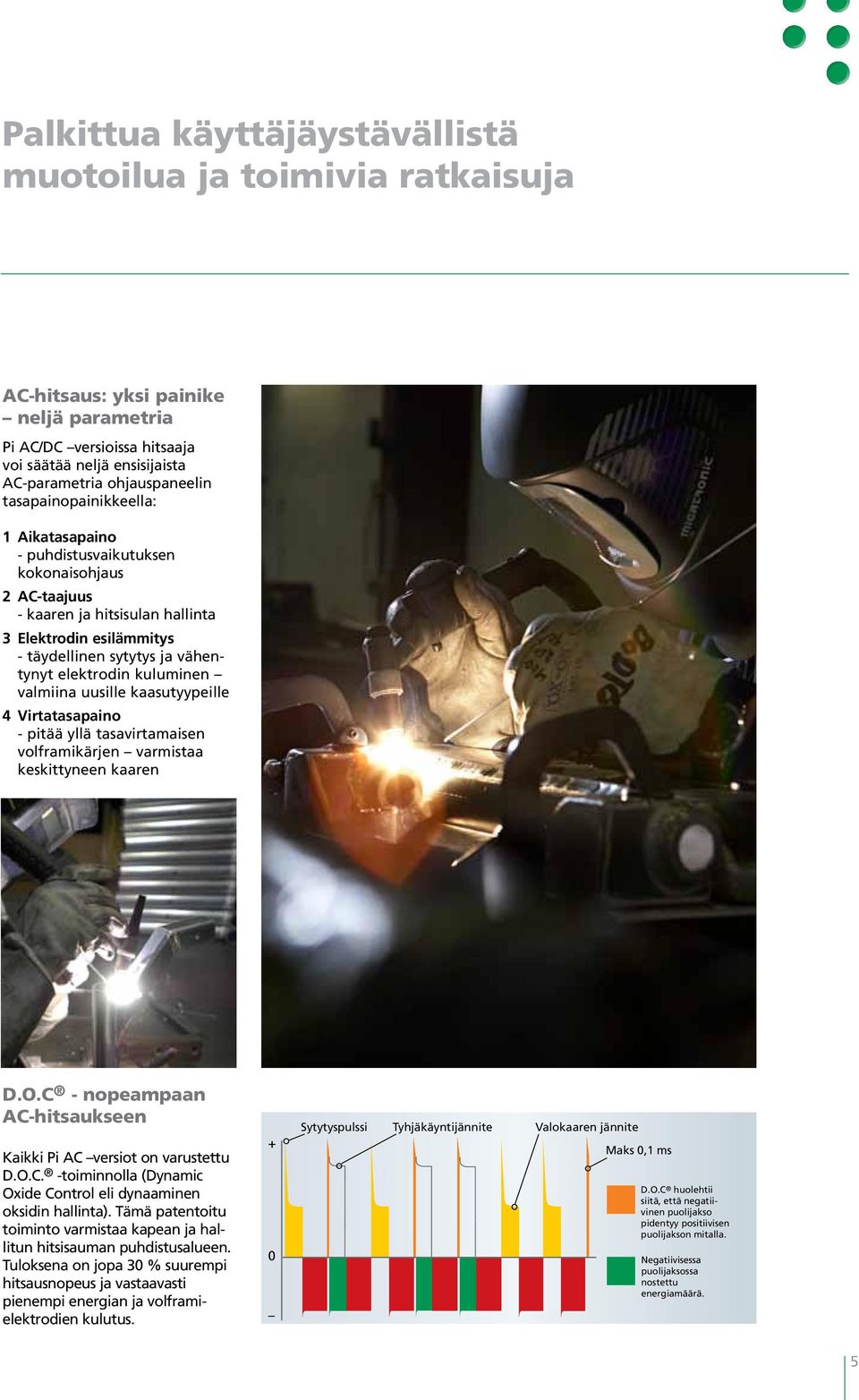

5 Palkittua käyttäjäystävällistä muotoilua ja toimivia ratkaisuja AC-hitsaus: yksi painike neljä parametria Pi AC/DC versioissa hitsaaja voi säätää neljä ensisijaista AC-parametria ohjauspaneelin tasapainopainikkeella: 1 Aikatasapaino - puhdistusvaikutuksen kokonaisohjaus 2 AC-taajuus - kaaren ja hitsisulan hallinta 3 Elektrodin esilämmitys - täydellinen sytytys ja vähentynyt elektrodin kuluminen valmiina uusille kaasutyypeille 4 Virtatasapaino - pitää yllä tasavirtamaisen volframikärjen varmistaa keskittyneen kaaren D.O.C - nopeampaan AC-hitsaukseen Kaikki Pi AC versiot on varustettu D.O.C. -toiminnolla (Dynamic Oxide Control eli dynaaminen oksidin hallinta). Tämä patentoitu toiminto varmistaa kapean ja hallitun hitsisauman puhdistusalueen. Tuloksena on jopa 30 % suurempi hitsausnopeus ja vastaavasti pienempi energian ja volframielektrodien kulutus. + 0 Sytytyspulssi Tyhjäkäyntijännite Valokaaren jännite Maks 0,1 ms D.O.C huolehtii siitä, että negatiivinen puolijakso pidentyy positiivisen puolijakson mitalla. Negatiivisessa puolijaksossa nostettu energiamäärä. 5

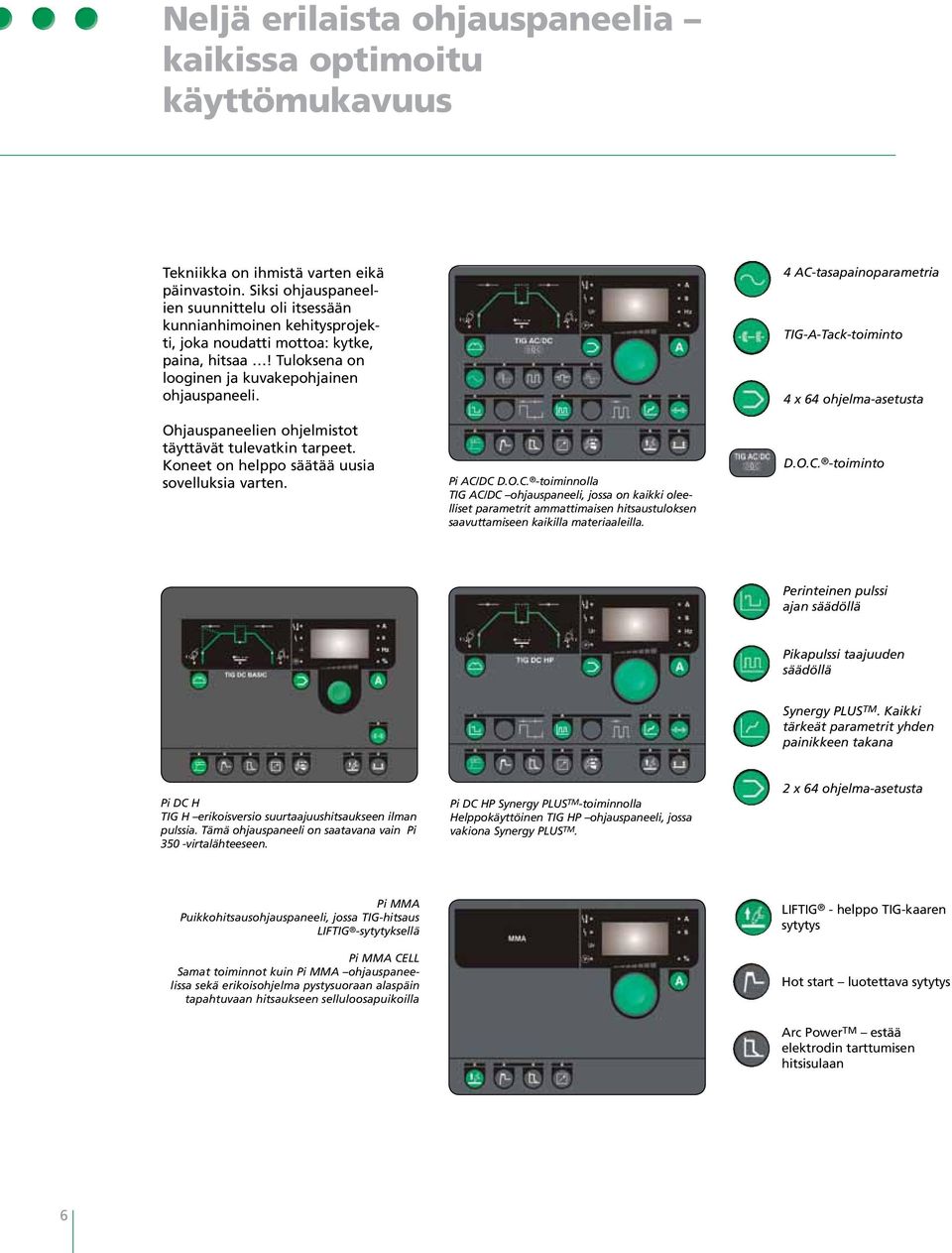

6 Neljä erilaista ohjauspaneelia kaikissa optimoitu käyttömukavuus Tekniikka on ihmistä varten eikä päinvastoin. Siksi ohjauspaneelien suunnittelu oli itsessään kunnianhimoinen kehitysprojekti, joka noudatti mottoa: kytke, paina, hitsaa! Tuloksena on looginen ja kuvakepohjainen ohjauspaneeli. Ohjauspaneelien ohjelmistot täyttävät tulevatkin tarpeet. Koneet on helppo säätää uusia sovelluksia varten. Pi AC/DC D.O.C. -toiminnolla TIG AC/DC ohjauspaneeli, jossa on kaikki oleelliset parametrit ammattimaisen hitsaustuloksen saavuttamiseen kaikilla materiaaleilla. 4 AC-tasapainoparametria TIG-A-Tack-toiminto 4 x 64 ohjelma-asetusta D.O.C. -toiminto Perinteinen pulssi ajan säädöllä Pikapulssi taajuuden säädöllä Synergy PLUS TM. Kaikki tärkeät parametrit yhden painikkeen takana Pi DC H TIG H erikoisversio suurtaajuushitsaukseen ilman pulssia. Tämä ohjauspaneeli on saatavana vain Pi 350 -virtalähteeseen. Pi DC HP Synergy PLUS TM -toiminnolla Helppokäyttöinen TIG HP ohjauspaneeli, jossa vakiona Synergy PLUS TM. 2 x 64 ohjelma-asetusta Pi MMA Puikkohitsausohjauspaneeli, jossa TIG-hitsaus LIFTIG -sytytyksellä Pi MMA CELL Samat toiminnot kuin Pi MMA ohjauspaneelissa sekä erikoisohjelma pystysuoraan alaspäin tapahtuvaan hitsaukseen selluloosapuikoilla LIFTIG - helppo TIG-kaaren sytytys Hot start luotettava sytytys Arc Power TM estää elektrodin tarttumisen hitsisulaan 6

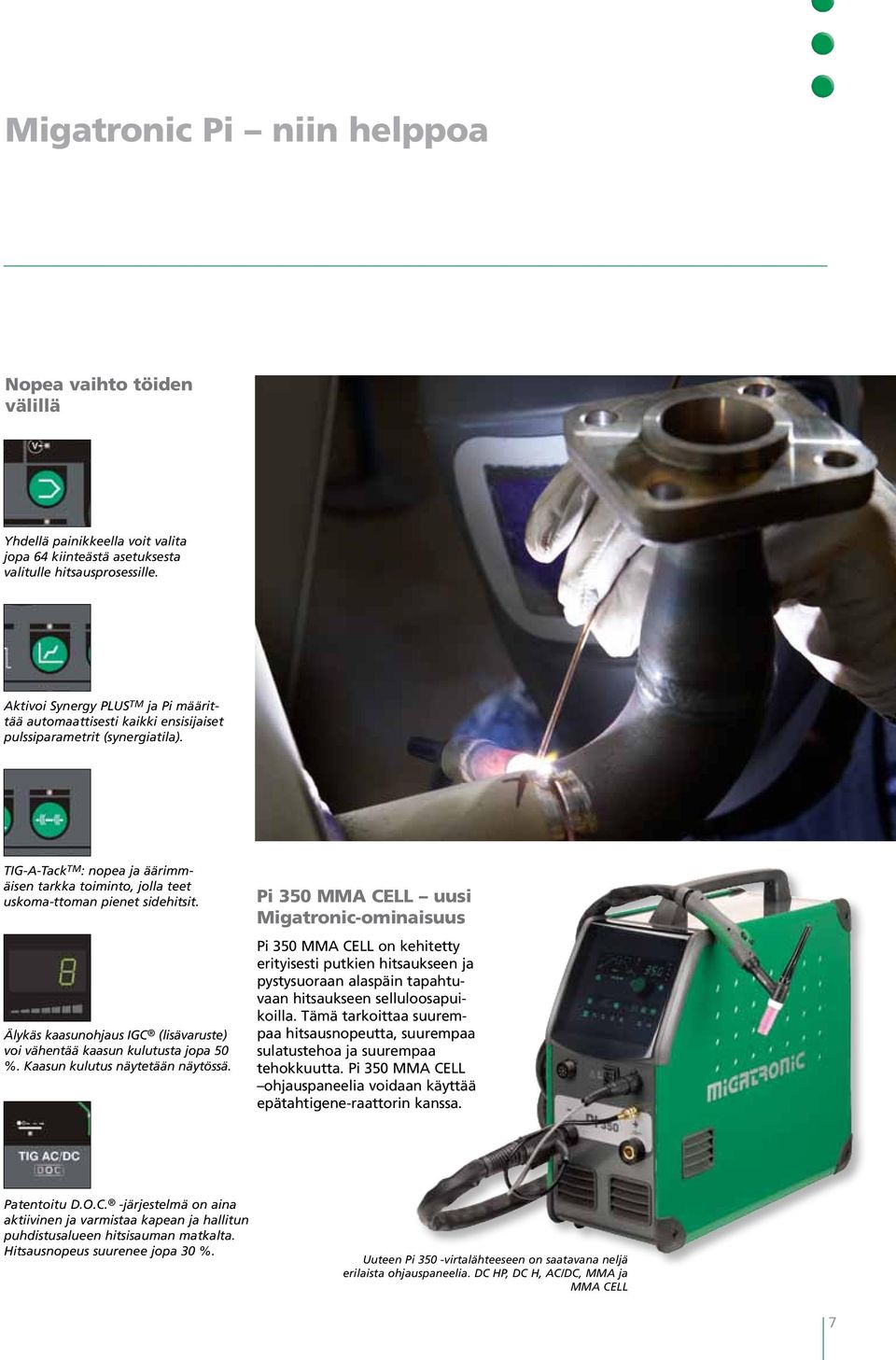

7 Migatronic Pi niin helppoa Nopea vaihto töiden välillä Yhdellä painikkeella voit valita jopa 64 kiinteästä asetuksesta valitulle hitsausprosessille. Aktivoi Synergy PLUS TM ja Pi määrittää automaattisesti kaikki ensisijaiset pulssiparametrit (synergiatila). TIG-A-Tack TM : nopea ja äärimmäisen tarkka toiminto, jolla teet uskoma-ttoman pienet sidehitsit. Älykäs kaasunohjaus IGC (lisävaruste) voi vähentää kaasun kulutusta jopa 50 %. Kaasun kulutus näytetään näytössä. Pi 350 MMA CELL uusi Migatronic-ominaisuus Pi 350 MMA CELL on kehitetty erityisesti putkien hitsaukseen ja pystysuoraan alaspäin tapahtuvaan hitsaukseen selluloosapuikoilla. Tämä tarkoittaa suurempaa hitsausnopeutta, suurempaa sulatustehoa ja suurempaa tehokkuutta. Pi 350 MMA CELL ohjauspaneelia voidaan käyttää epätahtigene-raattorin kanssa. Patentoitu D.O.C. -järjestelmä on aina aktiivinen ja varmistaa kapean ja hallitun puhdistusalueen hitsisauman matkalta. Hitsausnopeus suurenee jopa 30 %. Uuteen Pi 350 -virtalähteeseen on saatavana neljä erilaista ohjauspaneelia. DC HP, DC H, AC/DC, MMA ja MMA CELL 7

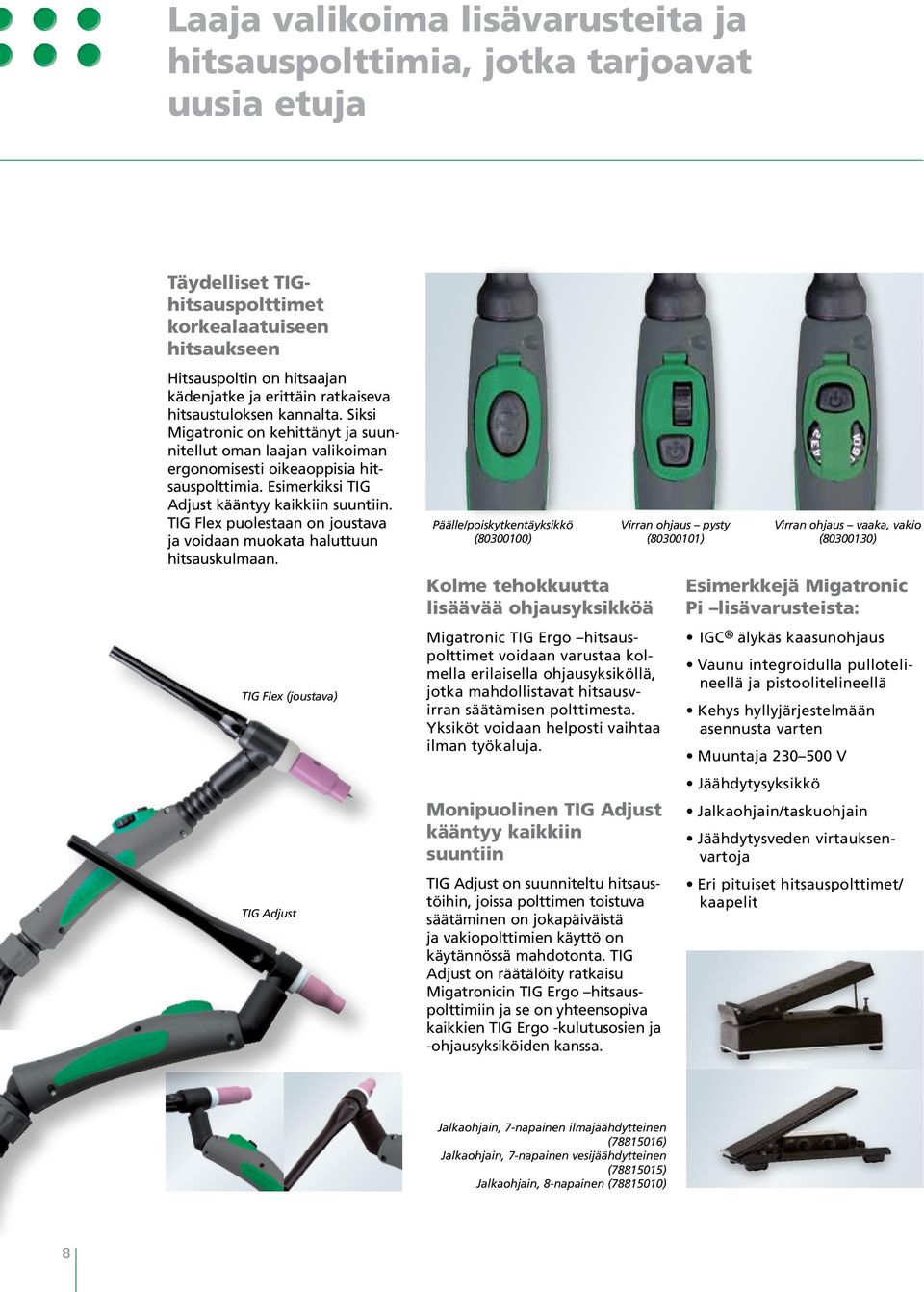

8 Laaja valikoima lisävarusteita ja hitsauspolttimia, jotka tarjoavat uusia etuja Täydelliset TIGhitsauspolttimet korkealaatuiseen hitsaukseen Hitsauspoltin on hitsaajan kädenjatke ja erittäin ratkaiseva hitsaustuloksen kannalta. Siksi Migatronic on kehittänyt ja suunnitellut oman laajan valikoiman ergonomisesti oikeaoppisia hitsauspolttimia. Esimerkiksi TIG Adjust kääntyy kaikkiin suuntiin. TIG Flex puolestaan on joustava ja voidaan muokata haluttuun hitsauskulmaan. TIG Flex (joustava) TIG Adjust Päälle/poiskytkentäyksikkö ( ) Kolme tehokkuutta lisäävää ohjausyksikköä Migatronic TIG Ergo hitsauspolttimet voidaan varustaa kolmella erilaisella ohjausyksiköllä, jotka mahdollistavat hitsausvirran säätämisen polttimesta. Yksiköt voidaan helposti vaihtaa ilman työkaluja. Monipuolinen TIG Adjust kääntyy kaikkiin suuntiin TIG Adjust on suunniteltu hitsaustöihin, joissa polttimen toistuva säätäminen on jokapäiväistä ja vakiopolttimien käyttö on käytännössä mahdotonta. TIG Adjust on räätälöity ratkaisu Migatronicin TIG Ergo hitsauspolttimiin ja se on yhteensopiva kaikkien TIG Ergo -kulutusosien ja -ohjausyksiköiden kanssa. Virran ohjaus pysty ( ) Virran ohjaus vaaka, vakio ( ) Esimerkkejä Migatronic Pi lisävarusteista: IGC älykäs kaasunohjaus Vaunu integroidulla pullotelineellä ja pistoolitelineellä Kehys hyllyjärjestelmään asennusta varten Muuntaja V Jäähdytysyksikkö Jalkaohjain/taskuohjain Jäähdytysveden virtauksenvartoja Eri pituiset hitsauspolttimet/ kaapelit Jalkaohjain, 7-napainen ilmajäähdytteinen ( ) Jalkaohjain, 7-napainen vesijäähdytteinen ( ) Jalkaohjain, 8-napainen ( ) 8

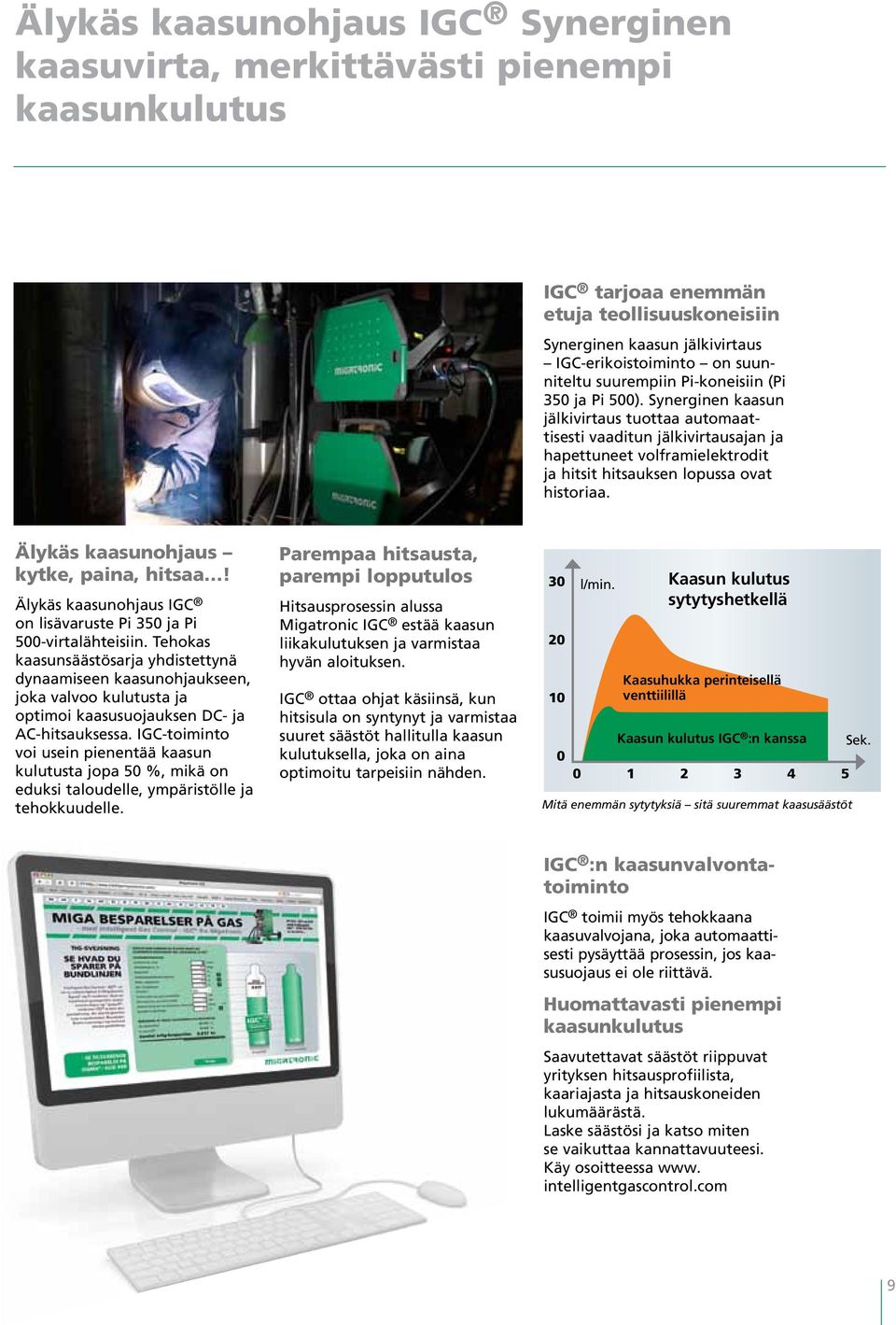

9 Älykäs kaasunohjaus IGC Synerginen kaasuvirta, merkittävästi pienempi kaasunkulutus IGC tarjoaa enemmän etuja teollisuuskoneisiin Synerginen kaasun jälkivirtaus IGC-erikoistoiminto on suunniteltu suurempiin Pi-koneisiin (Pi 350 ja Pi 500). Synerginen kaasun jälkivirtaus tuottaa automaattisesti vaaditun jälkivirtausajan ja hapettuneet volframielektrodit ja hitsit hitsauksen lopussa ovat historiaa. Älykäs kaasunohjaus kytke, paina, hitsaa! Älykäs kaasunohjaus IGC on lisävaruste Pi 350 ja Pi 500-virtalähteisiin. Tehokas kaasunsäästösarja yhdistettynä dynaamiseen kaasunohjaukseen, joka valvoo kulutusta ja optimoi kaasusuojauksen DC- ja AC-hitsauksessa. IGC-toiminto voi usein pienentää kaasun kulutusta jopa 50 %, mikä on eduksi taloudelle, ympäristölle ja tehokkuudelle. Parempaa hitsausta, parempi lopputulos Hitsausprosessin alussa Migatronic IGC estää kaasun liikakulutuksen ja varmistaa hyvän aloituksen. IGC ottaa ohjat käsiinsä, kun hitsisula on syntynyt ja varmistaa suuret säästöt hallitulla kaasun kulutuksella, joka on aina optimoitu tarpeisiin nähden l/min. Kaasun kulutus sytytyshetkellä Kaasuhukka perinteisellä venttiilillä Kaasun kulutus IGC :n kanssa Mitä enemmän sytytyksiä sitä suuremmat kaasusäästöt Sek. IGC :n kaasunvalvontatoiminto IGC toimii myös tehokkaana kaasuvalvojana, joka automaattisesti pysäyttää prosessin, jos kaasusuojaus ei ole riittävä. Huomattavasti pienempi kaasunkulutus Saavutettavat säästöt riippuvat yrityksen hitsausprofiilista, kaariajasta ja hitsauskoneiden lukumäärästä. Laske säästösi ja katso miten se vaikuttaa kannattavuuteesi. Käy osoitteessa www. intelligentgascontrol.com 9

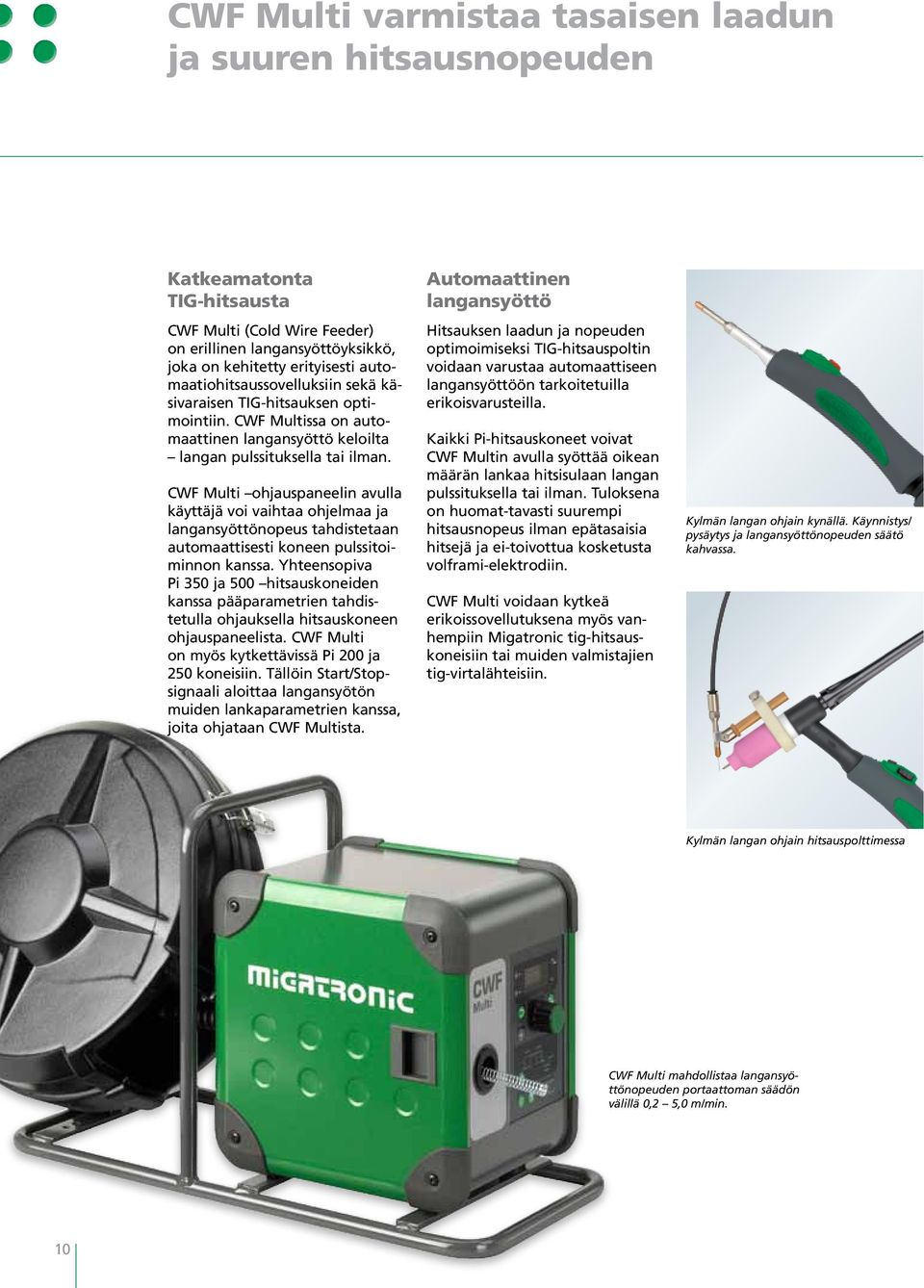

10 CWF Multi varmistaa tasaisen laadun ja suuren hitsausnopeuden Katkeamatonta TIG-hitsausta CWF Multi (Cold Wire Feeder) on erillinen langansyöttöyksikkö, joka on kehitetty erityisesti automaatiohitsaussovelluksiin sekä käsivaraisen TIG-hitsauksen optimointiin. CWF Multissa on automaattinen langansyöttö keloilta langan pulssituksella tai ilman. CWF Multi ohjauspaneelin avulla käyttäjä voi vaihtaa ohjelmaa ja langansyöttönopeus tahdistetaan automaattisesti koneen pulssitoiminnon kanssa. Yhteensopiva Pi 350 ja 500 hitsauskoneiden kanssa pääparametrien tahdistetulla ohjauksella hitsauskoneen ohjauspaneelista. CWF Multi on myös kytkettävissä Pi 200 ja 250 koneisiin. Tällöin Start/Stopsignaali aloittaa langansyötön muiden lankaparametrien kanssa, joita ohjataan CWF Multista. Automaattinen langansyöttö Hitsauksen laadun ja nopeuden optimoimiseksi TIG-hitsauspoltin voidaan varustaa automaattiseen langansyöttöön tarkoitetuilla erikoisvarusteilla. Kaikki Pi-hitsauskoneet voivat CWF Multin avulla syöttää oikean määrän lankaa hitsisulaan langan pulssituksella tai ilman. Tuloksena on huomat-tavasti suurempi hitsausnopeus ilman epätasaisia hitsejä ja ei-toivottua kosketusta volframi-elektrodiin. CWF Multi voidaan kytkeä erikoissovellutuksena myös vanhempiin Migatronic tig-hitsauskoneisiin tai muiden valmistajien tig-virtalähteisiin. Kylmän langan ohjain kynällä. Käynnistys/ pysäytys ja langansyöttönopeuden säätö kahvassa. Kylmän langan ohjain hitsauspolttimessa CWF Multi mahdollistaa langansyöttönopeuden portaattoman säädön välillä 0,2 5,0 m/min. 10

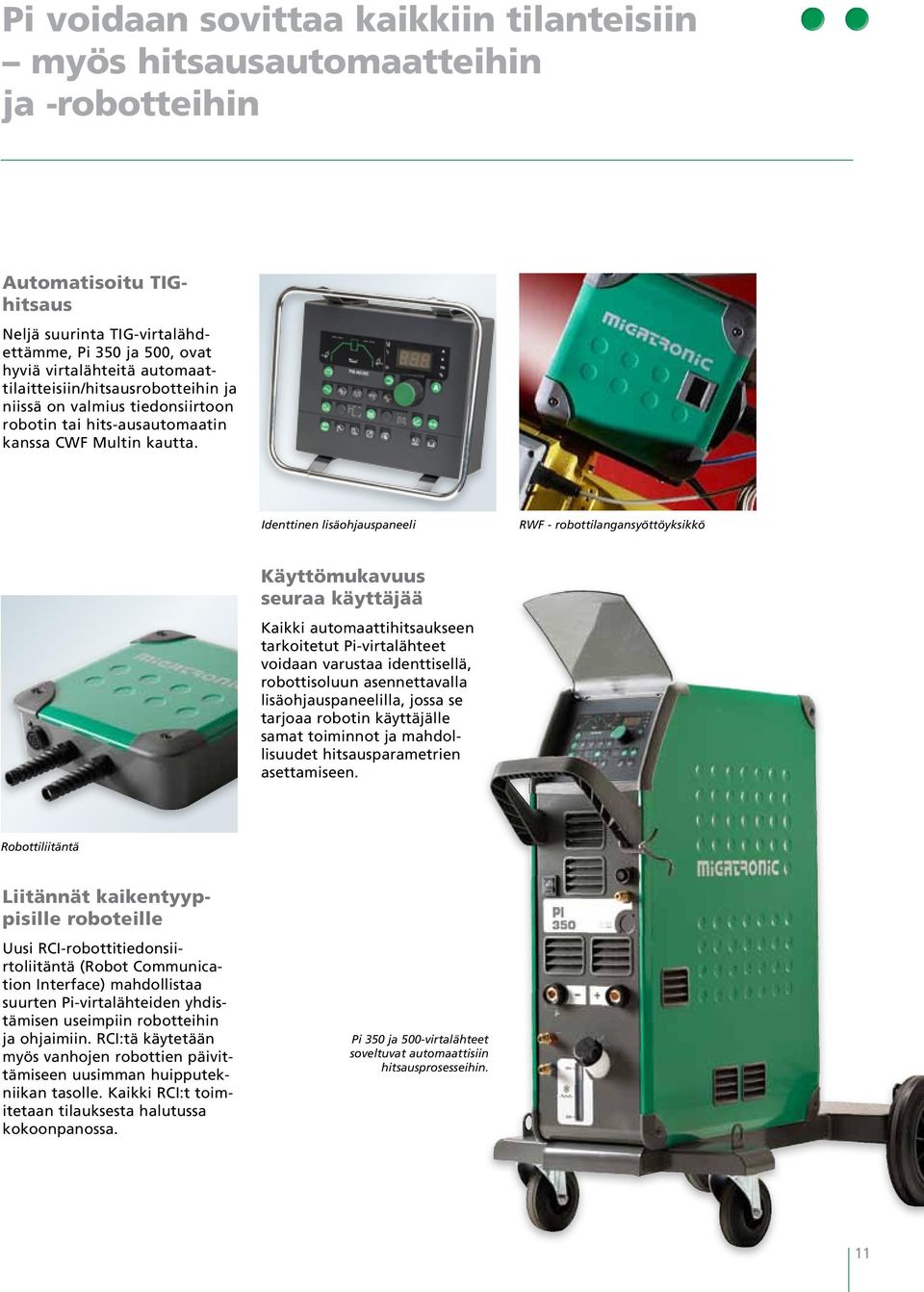

11 Pi voidaan sovittaa kaikkiin tilanteisiin myös hitsausautomaatteihin ja -robotteihin Automatisoitu TIGhitsaus Neljä suurinta TIG-virtalähdettämme, Pi 350 ja 500, ovat hyviä virtalähteitä automaattilaitteisiin/hitsausrobotteihin ja niissä on valmius tiedonsiirtoon robotin tai hits-ausautomaatin kanssa CWF Multin kautta. Identtinen lisäohjauspaneeli RWF - robottilangansyöttöyksikkö Käyttömukavuus seuraa käyttäjää Kaikki automaattihitsaukseen tarkoitetut Pi-virtalähteet voidaan varustaa identtisellä, robottisoluun asennettavalla lisäohjauspaneelilla, jossa se tarjoaa robotin käyttäjälle samat toiminnot ja mahdollisuudet hitsausparametrien asettamiseen. Robottiliitäntä Liitännät kaikentyyppisille roboteille Uusi RCI-robottitiedonsiirtoliitäntä (Robot Communication Interface) mahdollistaa suurten Pi-virtalähteiden yhdistämisen useimpiin robotteihin ja ohjaimiin. RCI:tä käytetään myös vanhojen robottien päivittämiseen uusimman huipputekniikan tasolle. Kaikki RCI:t toimitetaan tilauksesta halutussa kokoonpanossa. Pi 350 ja 500-virtalähteet soveltuvat automaattisiin hitsausprosesseihin. 11

12 KONEEN TYYPPI 200 E 200 HP E/HP E 350 H 350 E E 500 HP DC DC AC/DC DC AC/DC DC DC/ HP DC CELL DC AC/DC DC DC-AC/DC Verkkojännite +/ 15% 3x400 V 1x230 V 1x230 V 3x400 V 3x400 V 3x400 V 3x400 V 3x400 V 3x400 V 3x400 V 3x400 V Sulake 10 A 10 A 10 A 25 A 25 A 16 A 25 A 32 A 32 A Sulake PFC 16 A 16 A Verkkovirta, tehollinen (PFC) 6,7 A 24 A (17,5) 25 A (18,6) 7,1 A 7,3 A 17,1 A 18,0 A 15,4 A 17,3 A 26 A 26,1/27,2 A Teho 100% (PFC) 4,6 kva 5,5 kva (4,0) 5,8 kva (4,3) 4,9 kva 5 kva 11,9 kva 12,5 kva 10,7 kva 12,0 kva 18,1 kva 18,1/18,8 kva Maksimiteho (PFC) 6,7 kva 9,4 kva (5,6) 9,7 kva (6,0) 9,0 kva 9,0 kva 16,0 kva 16,0 kva 13,2 kva 15,7 kva 33 kva 23,3/24,2 kva Tyhjäkäyntiteho 35 W 35 W 35 W 35 W 35 W 40 W 40 W 40 W 40 W 40 W 40 W Virta-alue A A A A A A A A A A A Tyhjäkäyntijännite 95 V 95 V 95 V 95 V 95 V 95 V 95 V 95 V 95 V 95 V 95V Sovellusluokka S S S S S S S S S S S Suojausluokka IP 23 IP 23 IP 23 IP 23 IP 23 IP 23 IP 23 IP 23 IP 23 IP 23 IP 23 EN , 2, 3, 10 x x x x x x x x x x x K x L x K, cm 36x22x52 36x22x52 36x22x52 36x22x52 36x22x52 55x25x64 55x25x64 55x25x64 98x54,5x109 55x25x64 98x54,5x109 Paino, kg /77 KAARIAIKASUHDE 200 E 200 HP E/HP E 350 H 350 E E 500 HP DC DC AC/DC DC AC/DC DC DC/ HP DC CELL DC AC/DC dc DC-AC/DC 100% v/20 C TIG 170 A 160 A 170 A 170 A 340 A A 475 A 100% v/20 C MMA 160 A 150 A 150 A 170 A 170 A 340 A 330 A 300 A 330 A 400 A 475 A Maks. v/20 C TIG 200/40% 200/40% 210/60% 200/60% 350/95% - 350/95% 500/80% Maks. v/20 C MMA 200/60% 170/40% 170/40% 210/60% 200/60% - 350/60% - 350/90% 500/60% 400/65% 100% v/40 C TIG 150 A 140 A 150 A 150 A 300 A A 420 A 100% v/40 C MMA 140 A 130 A 130 A 150 A 150 A 280 A 290 A 250 A 290 A 330 A 420 A 60% v/40 C TIG 170 A 170 A 190 A 180 A 350 A A 500 A 60% v/40 C MMA 180 A 150 A 150 A 190 A 170 A 325 A 340 A 275 A 350 A 400 A 450 A Maks. v/40 C TIG 200/40% 200/40% 250/35% 250/35% 350/60% 350/60% 500/60% Maks. v/40 C MMA 200/40% 170/40% 170/40% 250/35% 250/35% 350/40% 350/50% 300/35% 350/60% 500/35% 500/55% JÄÄHDYTYSYKSIKKÖ MCU 1000 * MCU 1100 ** MCU *** Jäähdytysteho 1 l/min. 0,9 kw 0,9 kw 1,2 kw Säiliön tilavuus 2,0 l 3,5 l 3,5 l Suurin paine 3 bar 3 bar 3 bar Virtaus /1,2 bar 60 C 1,75 l/min. 1,75 l/min. 1,75 l/min. Mitat K x L x P, cm 29 x 22 x x 24 x 56 * Paino, kg 15 * Cold wire feeder CWF Multi Langansyöttönopeus m/min 0,20 5 Langan läpimitta, mm 0,6 1,6 Mitat K x L x P, cm 27,6 x 21,1 x 27,6 Paino, kg 9,6 *) Erillinen jäähdytysyksikkö malleihin Pi 200/250. **) Erillinen jäähdytysyksikkö malliin Pi 350. ***) Integroitu jäähdytysyksikkö malleissa Pi 350 AC/DC / Pi 500 DC-AC/DC.. Pidätämme oikeuden muutoksiin F Headoffice: Svejsemaskinefabrikken Migatronic A/S Aggersundvej 33, Postboks 206 DK-9690 Fjerritslev, Danmark Tel: (+45) Telefax: (+45) Homepage: MIGATRONIC OY Puh: Fax: sales@migatronic.fi
