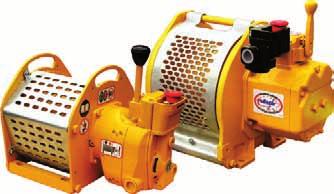

1 LIFTSTAR R PULLSTAR R -sart Kapasiteetit kg LIFTSTAR R PULLSTAR R -sart ovat maailman ensimmäiset voiteluvapaat vintturit Ingersoll Randilta. Moderni sar ankariin olosuhteisiin. Lu hammaspyörämoottori, jossa on vain kaksi liikkuvaa, komposiitista valmistettua osaa. Ne takaavat korkean väännön, pitkän käyttöiän, vähäisen huollon tarpeen voiteluvapaan käytön. Vintturit sietävät hyvin likaista kosteaa paineilmaa. Standardit: LS PS -paineilmavintturit täyttävät FEM standardin, joka määrittelee luokitukset FEM standardin, joka määrittelee nostolaitteiden laskentaperusteet (LIFTSTAR). Nämä standardit ylittävät DIN, NF, BSI ASME B30.7 edellyttämät vaatimukset. Vintturit noudattavat myös niitä vaatimuksia, joita Euroopan konedirektiivi, Norn Petrokemian erikoisvaatimukset sekä DNV LLOYDS edellyttävät. Vintturit voidaan toimittaa myös DIN määrittämällä jäljitettävyystodistuksella, jos se tilattaessa vaaditaan. LIFTSTARista on saatavilla lisäksi erikoisversioita henkilönostoihin öljynporauslautoille (kapasiteetit kg, kysy lisätieto). Kaikkiin niihin maihin, jotka noudattavat Euroopan konedirektiiviä 89/392 91/368 vintturit toimitetaan CE-varustuksella, joka sisältää: rummun suon, hätäpysäytyspainikkeen (pääilmavirta), väännön rajoittimen (vain-ls mallit), turvallisuusohjeet vaatimustenmukaisuusvakuutuksen. LS- PS -paineilmavintturit sopivat erityisen hyvin räjähdysalttiisiin olosuhteisiin. Vakiorakenteisina ne on luokiteltu laiteluokan 2 kohteisiin tilaluokassa 1 ryhmä ll (muut, kuin kaivokset ATEX 94/9/CE mukaan). Luokiteltaessa vintturit laiteluokkaan M2 ne varustetaan kaivos -varustuksella (pyydä lisätieto). LIFTSTAR R -nostovintturit: LIFTSTAR vintturit on suunniteltu minimivarmuuskertoimella 5:1 nimellisnostokapasiteetista. LIFTSTARin nimelliskapasiteetti on laskettu viimeisellä nimellisvaijerikerroksella, joka vastaa täyden rummun kapasiteettia vähennettynä kahdella vaijerikerroksella. LIFTSTAR-vintturi nostaa aina nimelliskapasiteetin verran huolimatta siitä, mikä vaijerikerros on käytössä. LIFTSTAR-vintturit on suunniteltu siten, että nimelliskuormalla vaijerinopeus säilyy vakiona kaikilla vaijerikerroksilla. Rummut on mitoitettu reilusti, jotta saavutetaan riittävä 18:1 suhde D/d (rummun halkaisi/vaijerin halkaisi) varmuuskertoimella 5 vakiovaijereille. Vaijerikapasiteetit on laskettu vaijereille, jotka vastaavat vaadittu varmuuskertoimia kuormituskapasiteette jättäen tyhjäksi kaksi vaijerikerrosta laipan yläreunasta laskien. (Nostolaitteiden vaatimus) Viimeinen kerros (täysi rumpu - 2 kerrosta) = nimellisnostokapasiteetti Keskikerros 1. kerros Ko. kuormalla vaijerinopeus on vakio kaikilla kerroksilla. PULLSTAR R -vetovintturit PULLSTAR-vintturit on muunnettu suoraan LIFTSTARvinttureista, mutta niiden varmuuskerroin on 3:1 nimellisvetokapasiteetista. PULLSTAR-vinttureiden nimelliskapasiteetti on ensimmäisellä vaijerikierroksella. Nimellisvetokapasiteetti vastaa maksimivoimaa, joka tarvitaan kuorman liikkeelle lähtöön. ( piirroksesta tarkemmat vetovoimat vaijerinopeudet eri vaijerikerroksilla!) PULLSTAR on varustettu rummun vapautusvivulla käsin tehtävää, nopeaa vaijerin uloskelausta varten Testaustodistukset: Kaikkien vinttureiden mukana toimitetaan todistus, joka kattaa valmistuksen toiminnan. Pyynnöstä testit voidaan toimittaa ulkopuolisen, riippumattoman tahon hyväksyminä vastaamaan sovittu standarde ennen laitteen toimittamista. Ylin kerros: maksiminopeus minimivetokapasiteetti Keskikerros: keskimääräinen nopeus- vetokapasiteetti. 1. kerros = nimellisvetokapasiteetti Maksimivetokapasiteetti pienin vaijerinopeus

2 LIFTSTAR R PULLSTAR R -sart Vintturien valintataulukko Kapasiteetit, kun paine on 6.3 bar (90 psi) Malli Nostovintturit Työs- Ilmankulutus Ilma- paino (4) Arvioitu Nimellisnopeus Maksimi vaijerikapasiteeetti (3) (m) Nimelliskapasiteettpaine- nimellisliitäntä ilman kentely- (2) Suositeltava vaijerin halkaisi (mm) alue kuormalla vaijeria (1) (kg) (m/min) 5 6, (bar) (m³/min) (") (kg) LS2-300R /4 BSP LS2-300RGC LS2-600R /4 BSP LS2-600RGC LS1500R /4 BSP LS1500RGC LS2000R / LS2000RGC BSP 270 LS5000R / LS5000RGC BSP 750 Vetovintturit PS2-1000R /4 BSP PS2-1000RGC PS2400R /4 BSP PS2400RGC PS4000R / PS4000RGC BSP 270 PS10000R / PS10000RGC BSP 750 (1) Nimelliskapasiteetit on annettu nostovinttureiden viimeisellä nimellisvaijerikerroksella (LIFTSTAR) vetovinttureiden ensimmäisellä vaijerikerroksella (PULLSTAR). (2) Nopeus nimelliskuormalla (vetovinttureiden nopeus seuraavien sivujen piirroksissa). (3) Maksimi vaijerin säilytyskapasiteetti vastaa nimellisvaijerikerrosta lisättynä kahdella kerroksella. teknisistä taulukoista seuraavilla sivuilla. (4) Painot on annettu CE-versioille. Tehokkuuden laskeminen eri paineilla (suuntaa antava) Jos halutaan päätellä vintturin vetoteho tai vaijerinopeus muilla verkostopaineilla kuin näiden sivujen normaalipaineella 6,3 baaria, valitaan haluttu kuorma tai nopeus kyseisen taulukon käyrältä kerrotaan se alla olevan taulukon vastaavalla kertoimella. Varoitus: Vintturin käyttö on kielletty sen nimelliskapasiteettia suuremmalla kuormalla! Ilmanpaine Vetoteho- Vaijerinopeusbar psi kerroin kerroin Esimerkki: PULLSTAR 4000R:n teho 5 barin paineella: Vetokyky keskirummulla = 3000 kg x 0,80 = 2400 kg Nopeus keskirummulla 2 tonnin kuormalla = 20 m/min x 0,73 = 14,6 m/min

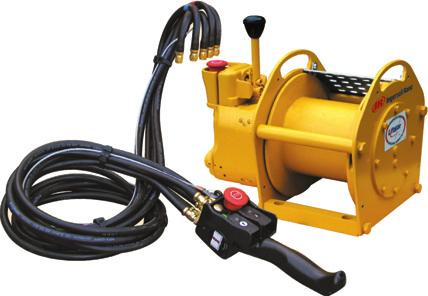

3 LIFTSTAR R PULLSTAR R nosto- vetovintturit Kapasiteetit kg Tekniset ominaisuudet Voiteluvapaa toiminta* Kompakti rakenne Suunniteltu viimeisten eurooppalaisten standardien mukaan (FEM luokka 1 Bm) Lu teräsrakenne 5:1 varmuuskerroin nostoon Luotettavat komposiittihammaspyörät. Huipputehokas planeettavaihteisto automaattinen levyrru. Kipinöimätön Hilinen käyntiääni Portaaton nopeussäätö tarkka pysäytys joko vipukäytöllä tai progressiivisella kauko-ohimella PHS Rummun vapautuskytkin PULLSTAR-vetovintturissa Miltei huoltovapaa Paljon lisävarusteita kysy lisää! CE-varustus: Euroopassa myydyissä malleissa on vakiona rummun suojus, hätäpysäytyspainike väännön rajoitin LS-malleissa. Toimitetaan tehtaan testitodistuksilla varustettuina *Voitelulla ei ole LS:n PS:n toiminnan tehokkuuteen oleellista vaikutusta. On erittäin suositeltavaa käyttää paineilmaverkostossa suodattimia lähellä vintturia. Paineilman lämpötila ei saa ylittää 65 C ilmamoottorin sisäänsyötössä. Korkeammissa lämpötiloissa tulee käyttää moottorivaihtoehtoa H (60-85 C). PHS kauko-ohin PS-1000R-L-E LS2-600R-L-E (vipuohus) PS-2400R-L-E Tekniset tiedot Malli Nostovintturit LS2-300R LS2-300RGC LS2-600R LS2-600RGC LS1500R LS1500RGC Vetovintturit PS2-1000R PS2-1000RGC PS2400R PS2400RGC Nimelliskapasiteetti Nimellisnopeus (1) (1) (kg) (m/min) (m³/min) (kg) (mm) (kg) Paino (2) ilman vaijeria , , , , , , (1) Teho, kun paine on 6,3 bar (90 psi) Työskentelypainealue = 4-7 bar ( psi) (2) Painot on annettu CE-versioille (3) Tummennetut lukemat = vaijerin käyttöpituuskapasiteette Ilmankulutus nimelliskuormalla Suositeltava vaijerin paksuus Minimi murtolujuus Vaijerikapasiteetti (m) / kerrosten määrä (3)

4 LIFTSTAR R PULLSTAR R nosto- vetovintturit Kapasiteetit kg Vetoteho -nopeus, kun paine on 6,3 bar (90 psi) Mitat (mm) Varoitus! Näitä laitteita ei ole suunniteltu henkilönostoihin tai kuormien nostamiseen ihmisten yläpuolella. Käyttäjän vastuulla on päätellä, mitä muita säännöksiä on mahdollisesti otettava huomioon kussakin käyttötilanteessa. Ennen laitteen asennusta katso käyttö- huoltoohjekirsta lisävaroitukset rajoitukset! LS2-150R LS2-300R LS2-600R PS2-1000R LS1500R PS2400R Huomaa: Varaamme oikeuden mittamuutoksiin.

5 LIFTSTAR R PULLSTAR R nosto- vetovintturit Kapasiteetit kg Tekniset ominaisuudet Voiteluvapaa toiminta* Kevyt kompakti rakenne helppo kantaa Suunniteltu viimeisten eurooppalaisten standardien mukaan (FEM luokka 1 Bm) Lu teräsrakenne 5:1 varmuuskerroin nostoon Luotettavat komposiittihammaspyörät. Huipputehokas planeettavaihteisto automaattinen levyrru. Kipinöimätön Hilinen käyntiääni Portaaton nopeussäätö tarkka pysäytys joko vipukäytöllä tai progressiivisella kauko-ohimella PHS Rummun vapautuskytkin PULLSTAR-vetovintturissa Miltei huoltovapaa Paljon lisävarusteita kysy lisää! CE-varustus: Euroopassa myydyissä malleissa on vakiona rummun suojus, hätäpysäytyspainike väännön rajoitin LS-malleissa. Toimitetaan tehtaan testitodistuksilla varustettuina LS2000R-L-G *Voitelulla ei ole LS:n PS:n toiminnan tehokkuuteen oleellista vaikutusta. On erittäin suositeltavaa käyttää paineilmaverkostossa suodattimia lähellä vintturia. Paineilman lämpötila ei saa ylittää 65 C ilmamoottorin sisäänsyötössä. Korkeammissa lämpötiloissa tulee käyttää moottorivaihtoehtoa H (60-80 C). LS5000R-L-S-E Tekniset tiedot Malli Nostovintturit LS2000R 2000 Minimi murtolujuus Nimelliskapasiteetti Nimellisnopeus (1) Vaijerikapasiteetti (m) / kerrosten määrä (3) (1) (kg) (m/min) (m³/min) (kg) (mm) (kg) LS2000RGC LS5000R Paino (2) ilman vaijeria LS5000RGC Vetovintturit PS4000R PS4000RGC PS10000R PS10000RGC (1) Teho, kun paine on 6,3 bar (90 psi) Työskentelypainealue = 4-7 bar ( psi) (2) Painot on annettu CE-versioille (3) Tummennetut lukemat = vaijerin käyttöpituuskapasiteette Ilmankulutus nimelliskuormalla Suositeltava vaijerin paksuus

6 LIFTSTAR R PULLSTAR R nosto- vetovintturit Kapasiteetit kg Vetoteho -nopeus, kun paine on 6,3 bar (90 psi) 3) PS4000R vetoteho on alennettu 10 % vetonopeus nostettu 10 %. Varoitus! Näitä laitteita ei ole suunniteltu henkilönostoihin tai kuormien nostamiseen ihmisten yläpuolella. Käyttäjän vastuulla on päätellä, mitä muita säännöksiä on mahdollisesti otettava huomioon kussakin käyttötilanteessa. Ennen laitteen asennusta katso käyttö- huolto-ohjekirsta lisävaroitukset rajoitukset! Mitat (mm) LS2000R PS4000R LS5000R PS10000R Huomaa: Varaamme oikeuden mittamuutoksiin.
