2 Tervetuloa Kiitos Stoneridgen SE5000 Rev 7.6 Digital Tachograph -ajopiirturin valinnasta. Me Stoneridgellä haluamme helpottaa kuljettajien ja kuljetusyritysten omistajien työtä. SE5000 -ajopiirturin tärkeitä ominaisuuksia ovat yksinkertaiset valikot, nopeat lataukset ja tietojen etälatausmahdollisuus. Tämä käyttöohje Tämän käyttöohjeen avulla voit perehtyä ajopiirturin (VU) käyttöön ja saada siitä parhaan hyödyn. Käyttöohjeet on tarkoitettu sekä kuljettajille että kuljetusyrityksille, joiden autoissa on ajopiirturi asennettuna. Käyttöohje koostuu kolmesta osasta: Kuljettajaosa sisältää kuljettajalle tarkoitettuja tietoja. Yritysosa sisältää auton omistavalle yritykselle tarkoitettuja tietoja. Viiteosa sisältää viitteeksi tarkoitettuja lisätietoja. Suosittelemme, että kaikki käyttäjät lukevat aluksi kuljettajaosan. Se sisältää riittävät tiedot ajopiirturin käytön aloittamista varten. Yrityksen omistajan on lisäksi luettava yritysosa, jossa selitetään yrityksen velvollisuudet. Sen jälkeen viiteosasta voi etsiä ajopiirturin käyttöä koskevia erityistietoja. Muutokset Stoneridge Electrics pidättää itselleen oikeuden tehdä muutoksia designiin, varusteisiin ja teknisiin ominaisuuksiin siitä etukäteen ilmoittamatta Korvausvaatimukset eivät siis voi perustua tämän Käyttöohjeen tietoihin, kuvitukseen tai tekstiin. Copyright Tätä käyttöohjetta ei saa painaa uudelleen, kääntää tai muuten toisintaa kokonaan tai osittain ilman Stoneridge Electronics AB:n kirjallista lupaa. Käyttöturvallisuus Onnettomuusvaara! Ajopiirturia saa käyttää vain auton ollessa paikallaan. Ajopiirturin käyttö ajon aikana vie huomion pois liikenteestä, jolloin kuljettaja voi aiheuttaa onnettomuuden. Tervetuloa Tietoja Internetissä Lisätietoja Stoneridge Digital Tachograph SE5000 -ajopiirturista ja Stoneridge Electronics Ltd:stä on osoitteissa: 1

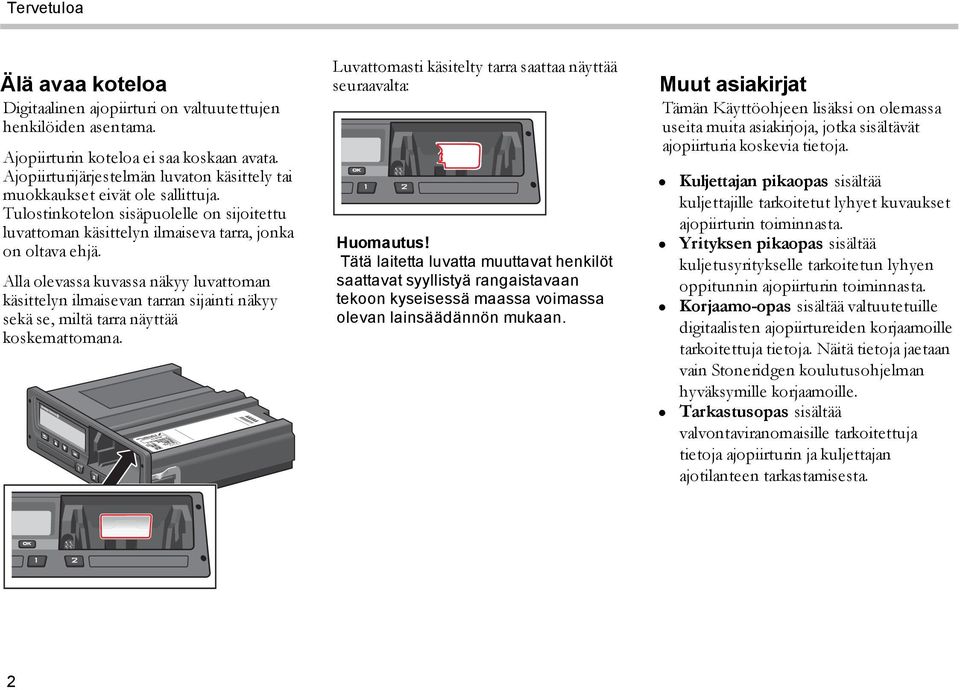

3 Tervetuloa Älä avaa koteloa Digitaalinen ajopiirturi on valtuutettujen henkilöiden asentama. Ajopiirturin koteloa ei saa koskaan avata. Ajopiirturijärjestelmän luvaton käsittely tai muokkaukset eivät ole sallittuja. Tulostinkotelon sisäpuolelle on sijoitettu luvattoman käsittelyn ilmaiseva tarra, jonka on oltava ehjä. Alla olevassa kuvassa näkyy luvattoman käsittelyn ilmaisevan tarran sijainti näkyy sekä se, miltä tarra näyttää koskemattomana. Luvattomasti käsitelty tarra saattaa näyttää seuraavalta: Huomautus! Tätä laitetta luvatta muuttavat henkilöt saattavat syyllistyä rangaistavaan tekoon kyseisessä maassa voimassa olevan lainsäädännön mukaan. Muut asiakirjat Tämän Käyttöohjeen lisäksi on olemassa useita muita asiakirjoja, jotka sisältävät ajopiirturia koskevia tietoja. Kuljettajan pikaopas sisältää kuljettajille tarkoitetut lyhyet kuvaukset ajopiirturin toiminnasta. Yrityksen pikaopas sisältää kuljetusyritykselle tarkoitetun lyhyen oppitunnin ajopiirturin toiminnasta. Korjaamo-opas sisältää valtuutetuille digitaalisten ajopiirtureiden korjaamoille tarkoitettuja tietoja. Näitä tietoja jaetaan vain Stoneridgen koulutusohjelman hyväksymille korjaamoille. Tarkastusopas sisältää valvontaviranomaisille tarkoitettuja tietoja ajopiirturin ja kuljettajan ajotilanteen tarkastamisesta. 2

4 Sisältö Sisältö Tervetuloa 1 Tämä käyttöohje 1 Muutokset 1 Copyright 1 Käyttöturvallisuus 1 Tietoja Internetissä 1 Älä avaa koteloa 2 Muut asiakirjat 2 Sisältö 3 Kuljettajaosa 7 SE5000 -ajopiirturi 8 Korttikelkat 8 Tulostinpaneeli 8 Painikkeet 9 Näyttö 9 Liikeanturi 9 Yhdistäminen kojelautaan 9 Näytön erilaiset näkymät 10 Näytön näkymät asetuksella DDS ON 10 Näytön näkymä asetuksella DDS OFF 10 Oletusnäyttö 11 Nykyinen nopeus 11 Jäljellä oleva ajoaika 11 Jäljellä oleva lepoaika. 12 Kuljettaja 1 ja kuljettaja 2 12 UTC-päivämäärä ja -aika 12 Paikallinen päivämäärä ja aika13 Lautta/juna 13 Työaika 13 Valikot 14 Kuinka tehtäviä rekisteröidään? 14 Manuaalisesti rekisteröidyt tehtävät 14 Ennen ajon aloittamista 15 Aseta kortti paikalleen 15 Päivän päätteeksi 16 Poista kuljettajakortti 16 Kortille tallennetut tiedot 16 Kahden kuljettajan tilanne 16 Aloitus- ja lopetuspaikat 17 Kortin asettamisen aikaan 17 Manuaalisesti syötettävät tiedot 17 Manuaalisesti syötetyn tiedon muuttaminen 19 Kaikkien syötettyjen tietojen poistaminen 19 Tehtävän valinta 19 Työaikadirektiivi (WTD) 20 DDS kuljettajatilanteissa 20 DDS-ajon aloittaminen 20 Jäljellä oleva ajoaika 20 Varoitus ja esivaroitus 21 Tauon pitäminen 21 Päivän päätteeksi 21 Viikoittaisen ajoajan rajoitus 22 Kalenteriajan rajoitukset 22 Lautta-/Juna-näkymä 22 Lautta-/juna-tehtävän aktivointi23 Ajaminen pois toimintatilasta - tilassa 23 Lisätietoja ajoaikaa jäljellä - näkymästä 23 DDS-laskelmat ja -rajoitukset 24 Varallaoloaika (Period of Availability, POA) 24 DDS-laskelmissa 24 3

5 Sisältö WTD-laskelmissa 24 INFO-valikko 25 INFO-valikon avaaminen 25 Kalenteriaikaa jäljellä ennen lepoa 25 Kertynyt ajoaika, kuljettaja 1/2 26 Aika lataamiseen ja kalibrointiin 26 Versio 26 Yritystiedon lukitus sisään 27 Kuljettajan asetukset 27 Kielen vaihtaminen 27 DDS:n näyttö ON/OFF 28 DDS-varoitukset ON/OFF 28 Ajan muuttaminen 28 Paikallisajan muuttaminen 29 Kesäaika 29 Näytön värien vaihtaminen 29 Ajoneuvon rekisterinumeron katsominen 30 Virransäästötila 30 Ajopiirturin hoito 30 Korttien hoito 31 Kortti vahingoittunut, kadonnut tai varastettu 31 Tulosteet 31 Tulostetiedot paperilla 31 Näytön tietojen katsominen 32 Paperirullan vaihtaminen 32 Yritysosa 33 Yritystarkastus 34 Tietojen säilyttäminen 34 Jos tarkastusta ei läpäistä 34 Korjaamotarkastus 35 Tietojen lukitseminen sisään/ulos 36 Auton myyminen 36 Yrityskortin asettamisen yhteydessä. 36 Toinen yritys edelleen lukittuna sisään 36 Tietojen lukitseminen sisään 37 Tietojen lukitseminen ulos 37 Lataaminen miksi? 38 Laitteet 38 Lataustoimenpide 38 Tietojen säilyttäminen 39 Todistus - kun lataus ei onnistu 39 Lataaminen viranomaiskortilla 39 Yrityskortti 40 Lukitsemisen sisään/ulos tai lataamisen aikana tallennetut tiedot 40 Yrityskortille tallennetut tiedot 40 Digitaaliseen ajopiirturiin tallennetut yrityksen tehtävätiedot 40 Yrityksen asetukset 41 Latausprosessin näyttäminen 41 WTD:n näyttö ON/OFF 41 D8, datan formaatti 41 Tehtävän asettaminen kytkettäessä/katkaistaessa sytytysvirta 42 Aseta tietojen manuaalisen syötön aikakatkaisu 42 Ajoneuvon rekisterinumeron (VRN:n) asettaminen 43 DDS-asetukset 43 4

6 Sisältö Kaikkien DDS-asetusten taulukko 43 DDS-näytöt 44 WTD-asetukset 45 Viiteosa 47 Symbolit 47 Symboliyhdistelmät 49 Käytettävissä olevat kielet 49 Käytettävissä olevat maat 50 Itsetestaus 52 Näytön viestit 54 Esimerkkejä tulosteista 65 Päivittäinen tuloste (kortti) 66 Päivittäinen tuloste (kortti), jatkuu 67 Päivittäinen tuloste (piirturi) 68 Päivittäinen tuloste (piirturi), jatkuu 69 Tapahtumat ja viat (kortti) 70 Tapahtumat ja viat (piirturi) 71 Ajoaikainfo 72 Tekniset tiedot 73 Ylinopeudet 74 Ajon. nopeudet 75 Moottorin käyntinopeus (rpm) 76 Lisätapah D1/D2 77 Manuaalisesti syötettävien tietojen arkki 78 Teknisiä ja muita tietoja 79 DDS-laskelmat ja rajoitukset 79 DDS:n tiedot 80 Sertifiointi ja hyväksynnät 80 Vältä suurjännitteitä 80 Ajopiirturiin tallennetut tiedot 80 Kortti asetettaessa ja poistettaessa tallennettavat tiedot 81 Kuljettajan tehtävätiedot 81 Muut tiedot 81 Kortille tallennetut tiedot 81 Kortti asetettaessa ja poistettaessa tallennettavat tiedot 82 Kuljettajan tehtävätiedot 82 Sähkömagneettinen yhteensopivuus 82 Ajopiirturin versio 82 Käyttölämpötila 82 ADR-ajopiirturi 83 Vaarallisia aineita kuljettavat autot 83 ADR-ajopiirturi 83 Näkyvät erot 83 Ota yhteys Stoneridgeen 84 Yhdistynyt kuningaskunta 84 Ranska 84 Saksa 84 Italia 84 Alankomaat 84 Espanja 84 Ruotsi 84 Hakemisto 85 5

7 Sisältö 6

8 Kuljettajaosa Kuljettajaosa Kuljettajaosa sisältää seuraavat: SE5000-ajopiirturi kuvaus SE5000-ajopiirturin näyttämistä tiedoista, korttikelkasta, tulostinpaneelista, painikkeista ja eri näytöistä. Sisältää myös tietoja siitä, kuinka tehtäviä rekisteröidään. Ennen ajon aloittamista tietoja ajopiirturin yleisimmästä käsittelystä. Kortin asettamisen aikaan kuvaus tietojen syöttämisestä manuaalisesti. Kuljettajan asetukset sisältää kaikki kuljettajan säädettävissä olevat asetukset. Kuljettajakortti ohjeet kortin asettamiseen ja poistamiseen. Tulosteet ohjeet sisäisen tulostimen käyttöä varten. 7

9 Kuljettajaosa SE5000 -ajopiirturi Seuraavassa on lyhyt esittely siitä, mitä ajopiirturista voi nähdä. Alla olevassa kuvassa näkyy, mitä tietoja näkyy, kun esim. astutaan autoon ja kosketaan jotain ajopiirturin näppäintä. Yleensä ajopiirturi on levossa, eikä sen näytössä näy mitään tietoja, mutta se voidaan herättää painamalla mitä tahansa painiketta. 00h30 05h48 00h00 16:30 Ajopiirturista käytetään myös nimitystä autoyksikkö (VU). Autossa on ajopiirturin lisäksi liikeanturi, joka on yhdistetty autoon ja ajopiirturiin. Lisätietoja anturista ja sen yhdistämisestä autoon on kohdassa otsikko Liikeanturi sivulla {sivu}ja kohdassa otsikko Yhdistäminen kojelautaan sivulla {sivu}. Korttikelkat 00h30 05h48 00h00 16:30 Laitteessa on kaksi korttikelkkaa, joihin kuljettajakortin voi asettaa. Kelkkaa 1 käytetään painikkeella, jossa on merkintä 1, ja se on kulloisenkin kuljettajan korttia varten. Kelkkaa 2 käytetään painikkeella, jossa on merkintä 2, ja se on matkustajan korttia varten. Kelkkojen avaaminen ja sulkeminen: Avaa korttikelkka painamalla painiketta, kunnes korttikelkka avautuu. Sulje korttikelkka painamalla se varovasti sisään. Tulostinpaneeli Tulostinpaneelin takana on tulostin, joka sisältää paperikasetin ja paperirullan. Tulostinta käytetään esim. ajopiirturiin tallennettujen tietojen tulostamiseen. Tulostettu paperi tulee ulos tulostinpaneelin pohjassa olevasta pienestä aukosta. 8

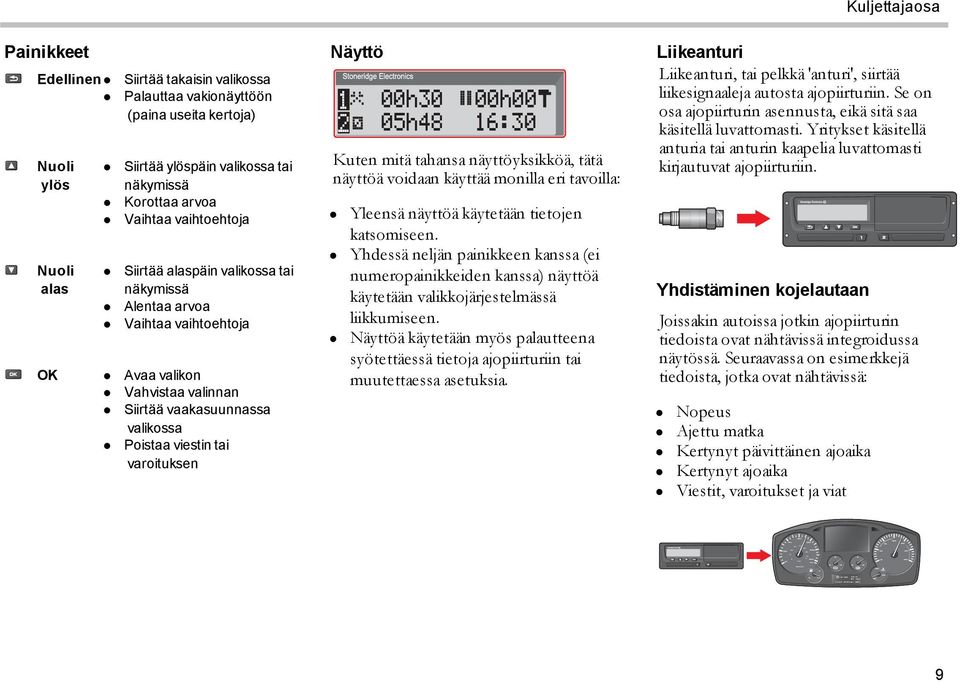

10 Kuljettajaosa Painikkeet Edellinen Siirtää takaisin valikossa Palauttaa vakionäyttöön (paina useita kertoja) Nuoli ylös Nuoli alas Siirtää ylöspäin valikossa tai näkymissä Korottaa arvoa Vaihtaa vaihtoehtoja Siirtää alaspäin valikossa tai näkymissä Alentaa arvoa Vaihtaa vaihtoehtoja OK Avaa valikon Vahvistaa valinnan Siirtää vaakasuunnassa valikossa Poistaa viestin tai varoituksen Näyttö 00h30 05h48 00h00 16:30 Kuten mitä tahansa näyttöyksikköä, tätä näyttöä voidaan käyttää monilla eri tavoilla: Yleensä näyttöä käytetään tietojen katsomiseen. Yhdessä neljän painikkeen kanssa (ei numeropainikkeiden kanssa) näyttöä käytetään valikkojärjestelmässä liikkumiseen. Näyttöä käytetään myös palautteena syötettäessä tietoja ajopiirturiin tai muutettaessa asetuksia. Liikeanturi Liikeanturi, tai pelkkä 'anturi', siirtää liikesignaaleja autosta ajopiirturiin. Se on osa ajopiirturin asennusta, eikä sitä saa käsitellä luvattomasti. Yritykset käsitellä anturia tai anturin kaapelia luvattomasti kirjautuvat ajopiirturiin. Yhdistäminen kojelautaan Joissakin autoissa jotkin ajopiirturin tiedoista ovat nähtävissä integroidussa näytössä. Seuraavassa on esimerkkejä tiedoista, jotka ovat nähtävissä: Nopeus Ajettu matka Kertynyt päivittäinen ajoaika Kertynyt ajoaika Viestit, varoitukset ja viat 9

11 Kuljettajaosa Näytön erilaiset näkymät Ajopiirturissa on kaksi erilaista vakionäkymää, joita voidaan selata helposti nuolipainikkeilla. Näkymät ovat erilaiset seuraavien kahden asetuksen mukaisesti: DDS ON (Driver Decision Support ON). DDS OFF (Driver Decision Support OFF). ** Jos käytössä; ks. tiedot DDS:ää koskevasta osasta. Näytön näkymä asetuksella DDS OFF DDS voidaan poistaa käytöstä, jolloin näkymät sisältävät seuraavat: Oletusnäyttö. Kuljettaja 1. Kuljettaja 2. UTC-päivämäärä ja -aika. Paikallinen päivämäärä ja aika. Nykyinen nopeus. Näytön näkymät asetuksella DDS ON Vakionäkymissä DDS näkyy ja näkymät ovat: Oletusnäyttö. Työaika *. Nykyinen nopeus. Jäljellä oleva ajoaika. Jäljellä oleva lepoaika. Lautta/juna **. * Jos käytössä; ks. tiedot DDS:ää koskevasta osasta. 10

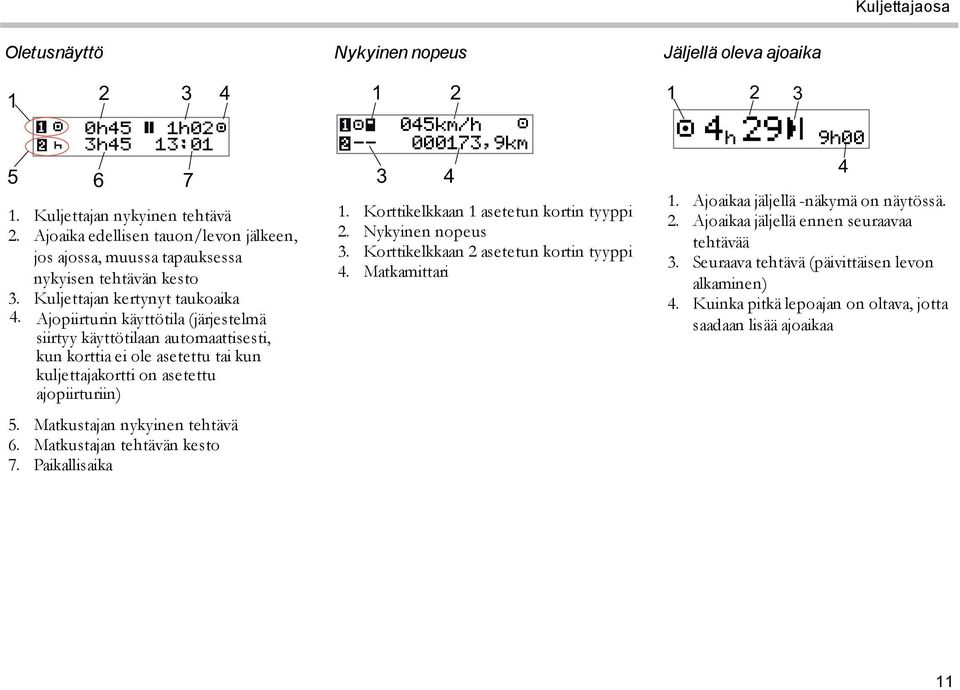

12 Kuljettajaosa Oletusnäyttö h45 1h02 3h45 13: Kuljettajan nykyinen tehtävä 2. Ajoaika edellisen tauon/levon jälkeen, jos ajossa, muussa tapauksessa nykyisen tehtävän kesto 3. Kuljettajan kertynyt taukoaika 4. Ajopiirturin käyttötila (järjestelmä siirtyy käyttötilaan automaattisesti, kun korttia ei ole asetettu tai kun kuljettajakortti on asetettu ajopiirturiin) 5. Matkustajan nykyinen tehtävä 6. Matkustajan tehtävän kesto 7. Paikallisaika Nykyinen nopeus km/h ,9km Korttikelkkaan 1 asetetun kortin tyyppi 2. Nykyinen nopeus 3. Korttikelkkaan 2 asetetun kortin tyyppi 4. Matkamittari Jäljellä oleva ajoaika h 3 9h00 1. Ajoaikaa jäljellä -näkymä on näytössä. 2. Ajoaikaa jäljellä ennen seuraavaa tehtävää 3. Seuraava tehtävä (päivittäisen levon alkaminen) 4. Kuinka pitkä lepoajan on oltava, jotta saadaan lisää ajoaikaa 4 11

13 Kuljettajaosa Jäljellä oleva lepoaika. 1 3 h h30 1. Kuljettajan nykyinen tehtävä (lepo) 2. Lepoaikaa jäljellä, kunnes lisää ajoaikaa on käytettävissä 3. Matkustajan nykyinen tehtävä (varalla) 4. Ajoaikaa jäljellä tämän tauon/levon jälkeen Kuljettaja 1 ja kuljettaja h32 5h h17 42h00 1. Ilmaisee, näkyvätkö kuljettajan vai matkustajan tiedot. 2. Ajoaika edellisen tauon jälkeen 3. Kertynyt taukoaika 4. Päivittäinen ajoaika 5. Kertynyt ajoaika kuluvan ja edellisen viikon aikana UTC-päivämäärä ja -aika Päivämäärä 2. UTC-aika 3. Vuosi 4. Ilmaisee, että käytössä on UTC-aika. 12

14 Kuljettajaosa Paikallinen päivämäärä ja aika / (UTC+01h00) Päivämäärä 2. Paikallisaika 3. Paikallisajan kuvake 4. Vuosi 5. Paikallisen aikavyöhykkeen poikkeama Lautta/juna Lautta/juna-näyttö. 2. Jäljellä oleva keskeytysaika (maks. 1 h). 3. Osoittaa, että "keskeytysaika" on vähennettävä päivittäisen lepoajan täsmäyttämiseksi 24 tunnin jaksolla. 4. Jäljellä oleva päivittäinen lepoaika. Työaika Ilmoittaa, että kuljettajan tiedot ovat näkyvissä. 2. Työaika edellisen tauon jälkeen. 3. Päivittäinen työaika. 4. Päivittäinen taukoaika. 5. Viikoittainen työaika. 5 13

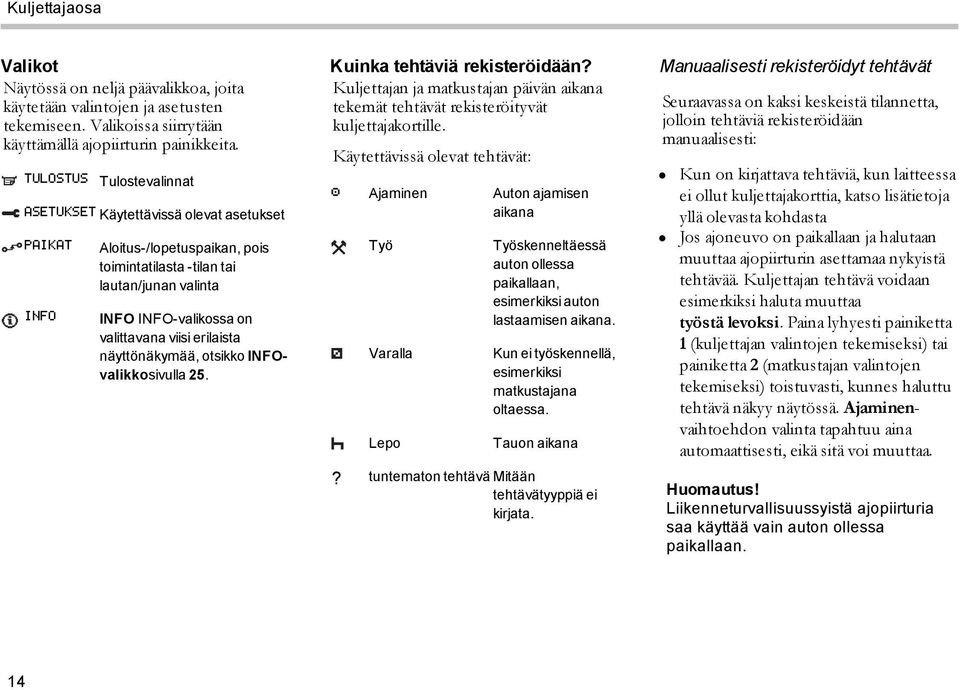

15 Kuljettajaosa Valikot Näytössä on neljä päävalikkoa, joita käytetään valintojen ja asetusten tekemiseen. Valikoissa siirrytään käyttämällä ajopiirturin painikkeita. TULOSTUS Tulostevalinnat ASETUKSET Käytettävissä olevat asetukset PAIKAT INFO Aloitus-/lopetuspaikan, pois toimintatilasta -tilan tai lautan/junan valinta INFO INFO-valikossa on valittavana viisi erilaista näyttönäkymää, otsikko INFOvalikkosivulla 25. Kuinka tehtäviä rekisteröidään? Kuljettajan ja matkustajan päivän aikana tekemät tehtävät rekisteröityvät kuljettajakortille. Käytettävissä olevat tehtävät: Ajaminen Työ Varalla Lepo Auton ajamisen aikana Työskenneltäessä auton ollessa paikallaan, esimerkiksi auton lastaamisen aikana. Kun ei työskennellä, esimerkiksi matkustajana oltaessa. Tauon aikana? tuntematon tehtävä Mitään tehtävätyyppiä ei kirjata. Manuaalisesti rekisteröidyt tehtävät Seuraavassa on kaksi keskeistä tilannetta, jolloin tehtäviä rekisteröidään manuaalisesti: Kun on kirjattava tehtäviä, kun laitteessa ei ollut kuljettajakorttia, katso lisätietoja yllä olevasta kohdasta Jos ajoneuvo on paikallaan ja halutaan muuttaa ajopiirturin asettamaa nykyistä tehtävää. Kuljettajan tehtävä voidaan esimerkiksi haluta muuttaa työstä levoksi. Paina lyhyesti painiketta 1 (kuljettajan valintojen tekemiseksi) tai painiketta 2 (matkustajan valintojen tekemiseksi) toistuvasti, kunnes haluttu tehtävä näkyy näytössä. Ajaminenvaihtoehdon valinta tapahtuu aina automaattisesti, eikä sitä voi muuttaa. Huomautus! Liikenneturvallisuussyistä ajopiirturia saa käyttää vain auton ollessa paikallaan. 14

16 Kuljettajaosa Ennen ajon aloittamista Seuraava tilanne kuvaa yhden kuljettajan normaalin työpäivän, jolloin: Kuljettajakortti poistettiin laitteesta edellisen työpäivän päätteeksi. Kuljettaja lepäsi, kunnes kortti asetettiin laitteeseen. Kuljettajakortti asetetaan laitteeseen uudestaan, kun uusi työpäivä alkaa. Huomautus! Kuljettajakortti on asetettava korttikelkkaan kuljettajan tunnistamiseksi. Kuljettajakortti on henkilökohtainen eikä sitä saa käyttää kuin kortin oikea haltija. Aseta kortti paikalleen Koska tämä on yhden kuljettajan tilanne, käytössä on korttikelkka 1. Jos mukana on matkustaja, hänen on asetettava korttinsa kelkkaan Paina ajopiirturin painiketta 1, kunnes kelkka avautuu. 2. Aseta kortti paikalleen siten, että siru on yläpuolella edessä. 3. Sulje korttikelkka työntämällä sitä varovasti eteenpäin. Näytössä näkyy hetken aikaa oma nimesi sekä aika, jolloin viimeksi poistit korttisi, ja sen jälkeen: Lepo tähän hetk. asti? 4. Paina OK. Näytössä näkyy: Lopetusmaa 5. Valitse matkasi päätepistemaa ja paina OK. Näytössä näkyy: Aloitusmaa 6. Valitse matkasi lähtömaa ja paina OK. Näytössä näkyy: Tulostetaan. syötteet? 7. Valitse, tulostetaanko syötetyt tiedot vai ei, valitsemalla KYLL tai EI ja paina sitten OK. 8. Vahvista painamalla OK. Näytössä näkyy: Valmis ajoa varten Voit lähteä ajamaan. Korttikelkka lukittuu kun auto on liikkeellä kun digitaalinen ajopiirturi käsittelee kuljettajakorttia jos virransyöttö ajopiirturiin katkeaa. Huomautus! Jos lopetusmaa (päätepistemaa) oli valittu, kun poistit kortin, sitä ei tarvitse rekisteröidä uudelleen. Ajopiirturi ei pyydä automaattisesti aloitus- /lopetuspaikkaa, jos kortti poistettiin alle 9 tuntia aiemmin. Huomautus! Jos ajopiirturi ei pysty lukemaan korttia (kuljettajakortin varmennus), katso otsikko Näytön viestit sivulla {sivu}. 15

17 Kuljettajaosa Päivän päätteeksi Kun päivän ajot on ajettu tai kun kuljettaja ja matkustaja vaihtavat paikkaa, kortti monesti poistetaan ajopiirturista. Poista kuljettajakortti 1. Paina ajopiirturin painiketta 1 tai 2. Näytössä näkyy: Lopetusmaa Portugali 2. Valitse lopetusmaa ja vahvista painamalla OK. Tiedot tallentuvat korttiin ja kelkka avautuu. 3. Paina korttia alhaalta hieman ylöspäin aukon läpi tai työnnä korttikelkan reunaa alas, kunnes kuljettajakortti tulee ulos. 4. Sulje korttikelkka työntämällä sitä varovasti eteenpäin. Huomautus! Korttia ei voi poistaa: ajon aikana kortilla olevien tietojen käsittelyn aikana (ADR-autoissa) kun sytytysvirta on katkaistu. Kortille tallennetut tiedot Työ, ajo, lepo ja muut tehtävät rekisteröityvät kuljettajakortille ja ajopiirturiin. Ajon aikana kortin on oltava ajopiirturissassa, ja jos autoa vaihdetaan, kortti on otettava mukaan toiseen autoon. Kortti sopii kaikkiin digitaalisiin ajopiirtureihin merkistä riippumatta. Tämän ansiosta kortin kuljettajatiedot pysyvät aina ajan tasalla. Kuljettajakortti tallentaa tietoja sen sisäisen muistinsa rajoissa, yleensä vähintään 28 päivän ajan. Tämän rajan jälkeen uudet tiedot korvaavat vanhimmat tiedot. Kahden kuljettajan tilanne Kulloisenkin kuljettajan kortti asetetaan aina korttikelkkaan 1 ja matkustajan kortti korttikelkkaan 2. Kun kuljettajat vaihtavat paikkoja, heidän täytyy vaihtaa myös korttiensa paikkaa, jotta ajoaika rekisteröityy aina kulloisenkin kuljettajan korttiin. 16

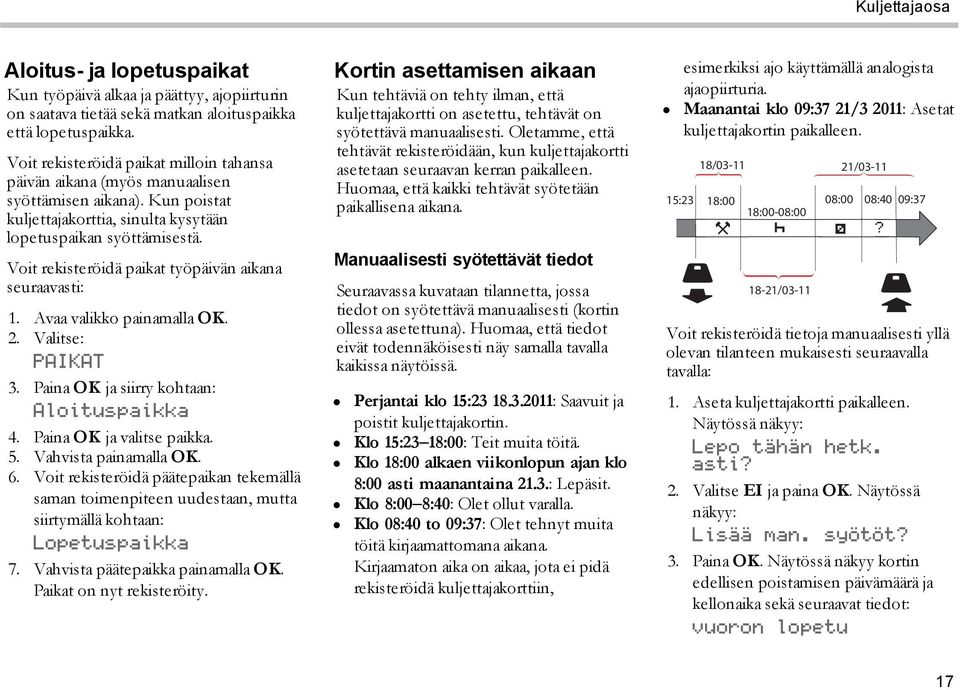

18 Kuljettajaosa Aloitus- ja lopetuspaikat Kun työpäivä alkaa ja päättyy, ajopiirturin on saatava tietää sekä matkan aloituspaikka että lopetuspaikka. Voit rekisteröidä paikat milloin tahansa päivän aikana (myös manuaalisen syöttämisen aikana). Kun poistat kuljettajakorttia, sinulta kysytään lopetuspaikan syöttämisestä. Voit rekisteröidä paikat työpäivän aikana seuraavasti: 1. Avaa valikko painamalla OK. 2. Valitse: PAIKAT 3. Paina OK ja siirry kohtaan: Aloituspaikka 4. Paina OK ja valitse paikka. 5. Vahvista painamalla OK. 6. Voit rekisteröidä päätepaikan tekemällä saman toimenpiteen uudestaan, mutta siirtymällä kohtaan: Lopetuspaikka 7. Vahvista päätepaikka painamalla OK. Paikat on nyt rekisteröity. Kortin asettamisen aikaan Kun tehtäviä on tehty ilman, että kuljettajakortti on asetettu, tehtävät on syötettävä manuaalisesti. Oletamme, että tehtävät rekisteröidään, kun kuljettajakortti asetetaan seuraavan kerran paikalleen. Huomaa, että kaikki tehtävät syötetään paikallisena aikana. Manuaalisesti syötettävät tiedot Seuraavassa kuvataan tilannetta, jossa tiedot on syötettävä manuaalisesti (kortin ollessa asetettuna). Huomaa, että tiedot eivät todennäköisesti näy samalla tavalla kaikissa näytöissä. Perjantai klo 15: : Saavuit ja poistit kuljettajakortin. Klo 15:23 18:00: Teit muita töitä. Klo 18:00 alkaen viikonlopun ajan klo 8:00 asti maanantaina 21.3.: Lepäsit. Klo 8:00 8:40: Olet ollut varalla. Klo 08:40 to 09:37: Olet tehnyt muita töitä kirjaamattomana aikana. Kirjaamaton aika on aikaa, jota ei pidä rekisteröidä kuljettajakorttiin, esimerkiksi ajo käyttämällä analogista ajaopiirturia. Maanantai klo 09:37 21/3 2011: Asetat kuljettajakortin paikalleen. 18/ / :23 18:00 08:00 08:40 09:37 18:00-08:00? 18-21/03-11 Voit rekisteröidä tietoja manuaalisesti yllä olevan tilanteen mukaisesti seuraavalla tavalla: 1. Aseta kuljettajakortti paikalleen. Näytössä näkyy: Lepo tähän hetk. asti? 2. Valitse EI ja paina OK. Näytössä näkyy: Lisää man. syötöt? 3. Paina OK. Näytössä näkyy kortin edellisen poistamisen päivämäärä ja kellonaika sekä seuraavat tiedot: vuoron lopetu 17

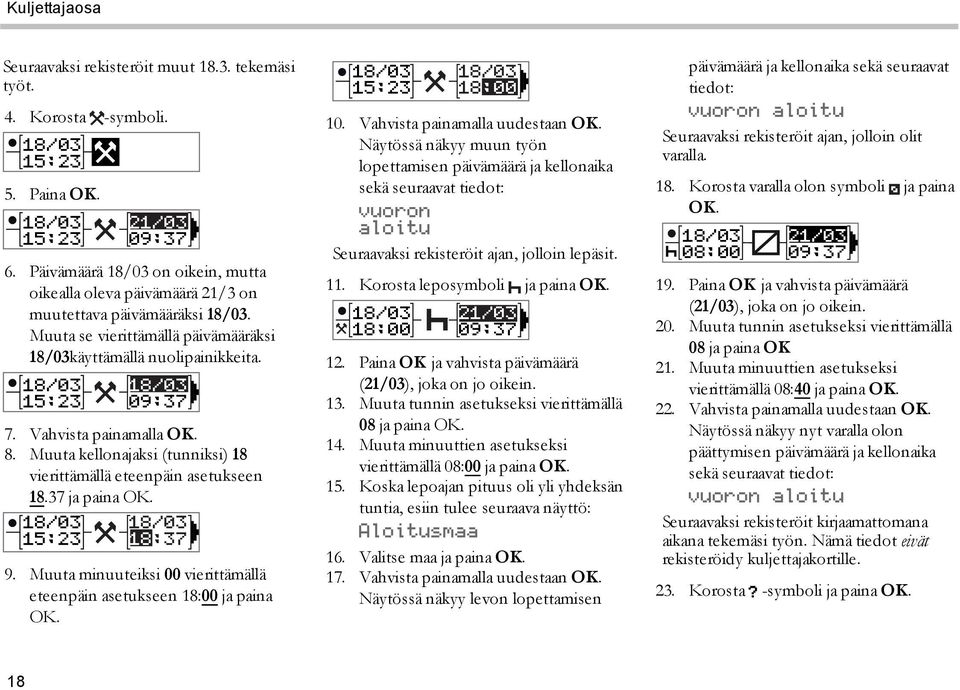

19 Kuljettajaosa Seuraavaksi rekisteröit muut tekemäsi työt. 4. Korosta -symboli. 18/03 15:23 5. Paina OK. 18/03 21/03 15:23 09:37 6. Päivämäärä 18/03 on oikein, mutta oikealla oleva päivämäärä 21/3 on muutettava päivämääräksi 18/03. Muuta se vierittämällä päivämääräksi 18/03käyttämällä nuolipainikkeita. 18/03 18/03 15:23 09:37 7. Vahvista painamalla OK. 8. Muuta kellonajaksi (tunniksi) 18 vierittämällä eteenpäin asetukseen ja paina OK. 18/03 18/03 15:23 18:37 9. Muuta minuuteiksi 00 vierittämällä eteenpäin asetukseen 18:00 ja paina OK. 18/03 18/03 15:23 18: Vahvista painamalla uudestaan OK. Näytössä näkyy muun työn lopettamisen päivämäärä ja kellonaika sekä seuraavat tiedot: vuoron aloitu Seuraavaksi rekisteröit ajan, jolloin lepäsit. 11. Korosta leposymboli ja paina OK. 18/03 21/03 18:00 09: Paina OK ja vahvista päivämäärä (21/03), joka on jo oikein. 13. Muuta tunnin asetukseksi vierittämällä 08 ja paina OK. 14. Muuta minuuttien asetukseksi vierittämällä 08:00 ja paina OK. 15. Koska lepoajan pituus oli yli yhdeksän tuntia, esiin tulee seuraava näyttö: Aloitusmaa 16. Valitse maa ja paina OK. 17. Vahvista painamalla uudestaan OK. Näytössä näkyy levon lopettamisen päivämäärä ja kellonaika sekä seuraavat tiedot: vuoron aloitu Seuraavaksi rekisteröit ajan, jolloin olit varalla. 18. Korosta varalla olon symboli ja paina OK. 18/03 21/03 08:00 09: Paina OK ja vahvista päivämäärä (21/03), joka on jo oikein. 20. Muuta tunnin asetukseksi vierittämällä 08 ja paina OK 21. Muuta minuuttien asetukseksi vierittämällä 08:40 ja paina OK. 22. Vahvista painamalla uudestaan OK. Näytössä näkyy nyt varalla olon päättymisen päivämäärä ja kellonaika sekä seuraavat tiedot: vuoron aloitu Seuraavaksi rekisteröit kirjaamattomana aikana tekemäsi työn. Nämä tiedot eivät rekisteröidy kuljettajakortille. 23. Korosta? -symboli ja paina OK. 18

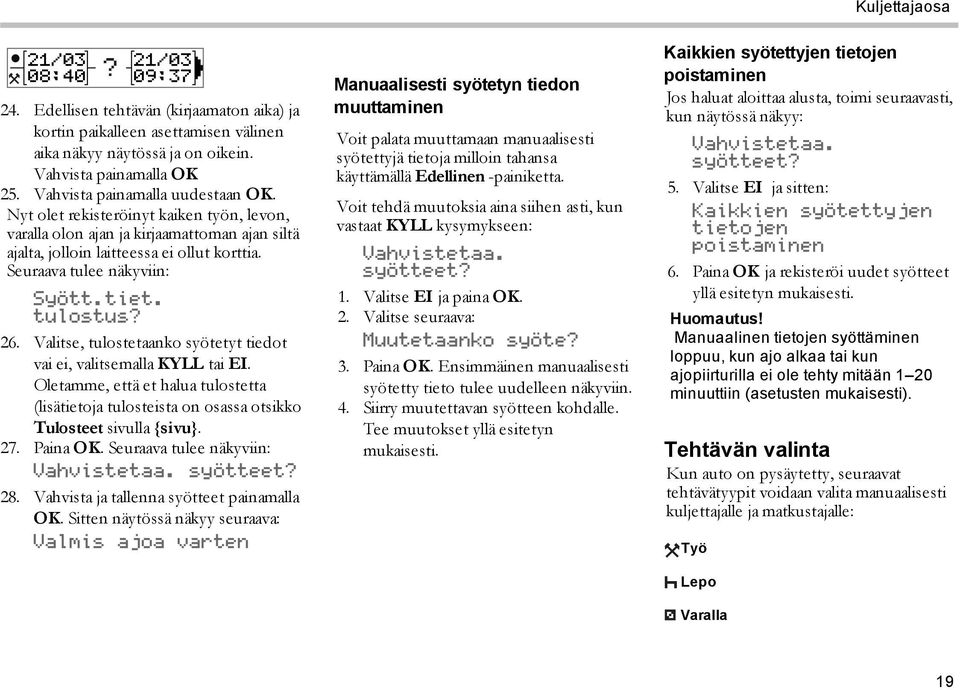

20 Kuljettajaosa 21/03 21/03 08:40? 09: Edellisen tehtävän (kirjaamaton aika) ja kortin paikalleen asettamisen välinen aika näkyy näytössä ja on oikein. Vahvista painamalla OK 25. Vahvista painamalla uudestaan OK. Nyt olet rekisteröinyt kaiken työn, levon, varalla olon ajan ja kirjaamattoman ajan siltä ajalta, jolloin laitteessa ei ollut korttia. Seuraava tulee näkyviin: Syött.tiet. tulostus? 26. Valitse, tulostetaanko syötetyt tiedot vai ei, valitsemalla KYLL tai EI. Oletamme, että et halua tulostetta (lisätietoja tulosteista on osassa otsikko Tulosteet sivulla {sivu}. 27. Paina OK. Seuraava tulee näkyviin: Vahvistetaa. syötteet? 28. Vahvista ja tallenna syötteet painamalla OK. Sitten näytössä näkyy seuraava: Valmis ajoa varten Manuaalisesti syötetyn tiedon muuttaminen Voit palata muuttamaan manuaalisesti syötettyjä tietoja milloin tahansa käyttämällä Edellinen -painiketta. Voit tehdä muutoksia aina siihen asti, kun vastaat KYLL kysymykseen: Vahvistetaa. syötteet? 1. Valitse EI ja paina OK. 2. Valitse seuraava: Muutetaanko syöte? 3. Paina OK. Ensimmäinen manuaalisesti syötetty tieto tulee uudelleen näkyviin. 4. Siirry muutettavan syötteen kohdalle. Tee muutokset yllä esitetyn mukaisesti. Kaikkien syötettyjen tietojen poistaminen Jos haluat aloittaa alusta, toimi seuraavasti, kun näytössä näkyy: Vahvistetaa. syötteet? 5. Valitse EI ja sitten: Kaikkien syötettyjen tietojen poistaminen 6. Paina OK ja rekisteröi uudet syötteet yllä esitetyn mukaisesti. Huomautus! Manuaalinen tietojen syöttäminen loppuu, kun ajo alkaa tai kun ajopiirturilla ei ole tehty mitään 1 20 minuuttiin (asetusten mukaisesti). Tehtävän valinta Kun auto on pysäytetty, seuraavat tehtävätyypit voidaan valita manuaalisesti kuljettajalle ja matkustajalle: Työ Lepo Varalla 19

21 Kuljettajaosa 1. Kun kortti on vielä ajopiirturissa, paina (1/2)-painiketta hetken aikaa. Kuljettajan on käytettävä (1)-painiketta ja matkustajan on käytettävä (2)- painiketta. 2. Paina painiketta uudestaan hetken aikaa, kun oikea symboli näkyy näytössä. 3. Odota, että ajopiirturi palautuu valittuun (aiemmin valitsemaasi) näkymään. Työaikadirektiivi (WTD) Tämä Stoneridge Digital Tachograph - ajopiirturin versio tukee EU:n työaikadirektiiviä (2002/15/EY). DDS kuljettajatilanteissa DDS ottaa laskelmissa huomioon sekä työaikadirektiivin että lautta/juna-tilan. DDS on kuvattu ajotilanteessa, jossa on seuraavat komponentit: 07:00 45min 45min 9h00min 4h30min 3h30min 2h00min Tämän tilanteen keskeinen osa on kuvattu jäljempänä yhdessä Ajoaikaa jäljellä - näkymän kanssa. DDS-ajon aloittaminen Oletetaan, että aloitat ajamisen aamulla esim. kello 7. Alla olevassa kuvassa asetat kortin ja aloitat ajon samaan aikaan (A). Nykyisten säädösten mukaan saat ajaa 4 tuntia ja 30 minuuttia ennen pakollista 45 minuutin (tai minuutin) taukoa. Kertyneen ajoajan päättyminen on merkitty symbolilla kohdassa (B). A 07:00 4h30min B 45min Jäljellä oleva ajoaika DDS pitää kirjaa ajoajastasi ja näyttää jäljellä olevan ajoajan h Kuvake ilmaisee, että tämä on Ajoaikaa jäljellä -näkymä. 2. Voit ajaa 4 tuntia ja 29 minuuttia ennen pakollista taukoa. 3. Seuraava pakollinen tehtävä on tauko. 4. Seuraavan pakollisen tauon on oltava vähintään 45 minuuttia. 20

22 Kuljettajaosa Varoitus ja esivaroitus Kun ajoaikaa on jäljellä 15 minuuttia, ajopiirturi antaa esivaroituksen. Varoitus tulee näkyviin, kun ajaminen on lopetettava min 1. Esivaroitus tulee näkyviin 15 minuuttia ennen jäljellä olevan ajoajan päättymistä. 2. Varoitus tulee näkyviin, kun jäljellä oleva ajoaika on päättynyt. 2 Tauon pitäminen Levon aikana DDS näyttää Lepoaikaa jäljellä -näkymän, joka on samankaltainen kuin Ajoaikaa jäljellä -näkymä. 45min Tämä on ensimmäinen tauko 4,5 tunnin ajon jälkeen h 4 4h30 1. Kuljettaja lepää. 2. Jäljellä oleva lepoaika on 45 minuuttia. 3. Matkustajalle valittu tehtävä on varalla. 4. Voit ajaa 4 tuntia ja 30 minuuttia, kun lepo on päättynyt. Päivän päätteeksi Päivän päätteeksi seuraavaksi tehtäväksi on vaihtunut päivittäinen lepo. 3h30min 45min 2h00min 9h00min Kun on päättynyt päivä, joka on sisältänyt 4,5 tuntia ajoa, 45 minuutin tauon, 3,5 tuntia ajoa, 45 minuutin tauon ja lopuksi 1 tunnin ja 28 minuuttia ajoa, näkyviin tulee seuraava: h 3 4 9h 1. Kuvake ilmaisee, että tämä on Ajoaikaa jäljellä -näkymä. 2. Voit ajaa 32 minuuttia ennen pakollista lepoa. 3. Seuraavan pakollisen tehtävän osoittava kuvake on päivittäinen lepo. 4. Osoittaa, että sinun on pidettävä yhdeksän tunnin lepo. 21

23 Kuljettajaosa Viikoittaisen ajoajan rajoitus Kun viikoittaisen ajoajan raja on lähellä, näkymä näyttää seuraavalta: h 1. Kuvake ilmaisee, että tämä on Ajoaikaa jäljellä -näkymä. 2. Aikaa jäljellä ajoon tällä viikolla 3. Kuvake, joka ilmaisee, että viikoittainen lepo on pidettävä. 4. Kuvake, joka ilmaisee, että on odotettava seuraavaan viikkoon, jotta saadaan lisää ajoaikaa. On odotettava seuraavaa UTC-viikkoa. 4 Kalenteriajan rajoitukset Ajoaikaa jäljellä -näkymä näyttää seuraavalta, kun seuraava pakollinen tehtävä on viikoittainen lepo: h 5 45h 1. Kuvake ilmaisee, että tämä on Ajoaikaa jäljellä -näkymä. 2. Aikaa jäljellä ajoon tällä viikolla 3. Kuvake, joka ilmaisee, että viikoittainen lepo on pidettävä, jotta saadaan lisää ajoaikaa. 4. Kuvake, joka ilmaisee, että viikoittaisen levon on alettava välittömästi ajoajan jälkeen. 5. Näyttää levon keston (45 tuntia). Lautta-/Juna-näkymä Jos päivittäinen lepo käytetään lautta- tai junakuljetuksen yhteydessä, lepo voidaan keskeyttää kaksi kertaa laivaan tai junaan ajamista ja sieltä poistumista varten. Jotta DDS laskisi päivittäisen levon oikein, lautta/juna-erikoistehtävään kannattaa siirtyä juuri ennen lauttaan/junaan ajamista tai sieltä poistumista, ks. alla oleva kuva Ajaminen lauttaan/junaan 2. Lepo odotusaikana lautta- /junaterminaalissa. 3. Ajo lauttaan/junaan tai sieltä pois. 4. Lepo lautta-/junakuljetuksen aikana. 5. Lepo jatkuu lautta-/junakuljetuksen jälkeen. Ajoajan aiheuttama keskeytys (3 ja 3) ei saa olla yli 60 minuuttia. 22

24 Kuljettajaosa Lautta-/juna-tehtävän aktivointi Lautta-/juna-tehtävä aktivoidaan seuraavasti (kun auto on paikallaan jonossa tai lautassa/junassa): 1. Avaa valikko painamalla OK. 2. Valitse: PAIKAT 3. Paina OK ja valitse: lautta/juna 4. Vahvista painamalla OK. Lautta/junatehtävä on aktivoitu. Lautta/juna-näkymä (ks. otsikko Lautta/juna sivulla {sivu}) tulee esiin automaattisesti, mikäli ehdot ovat oikeat "lautan/junan keskeyttämälle päivittäiselle levolle" Huomautus! Muista, että tehtävä on vaihdettava lepoon lauttaan ajamisen jälkeen. Lisätietoja, ks. otsikko Teknisiä ja muita tietoja sivulla {sivu}. Ajaminen pois toimintatilasta -tilassa Jotkin ajo-olosuhteet eivät edellytä ajan kirjaamista ajopiirturiin. Näin on esimerkiksi ajettaessa maissa, joissa vastaavaa lainsäädäntöä ei ole. Tätä ajotilaa kutsutaan pois toimintatilasta -tilaksi. Lisätietoja on kansallisissa säädöksissä ja EU:n ajopiirturisäädöksissä 561/2006. Pois toimintatilasta -tilan käyttöönotto ja poistaminen käytöstä: 1. Avaa valikko painamalla OK. 2. Valitse: PAIKAT 3. Paina OK ja valitse: Pois toim.til. 4. Paina OK. Jos otit pois toimintatilasta -tilan käyttöön, oletusnäkymässä näkyy: POIS Pois toimintatilasta -tila on käytössä. Jos poistat pois toimintatilasta -tilan käytöstä, näytössä näkyy: Takaisin toim.tilaan? 5. Vahvista painamalla OK. Pois toimintatilasta -tila on pois käytöstä. Lisätietoja ajoaikaa jäljellä - näkymästä Ajoaikaa jäljellä -näkymä voi sisältää erilaisia tietoja ajamistilanteen aikana h 1 2 9h Seuraava kuvake voi näkyä kohdassa (1), ja sillä on seuraava merkitys: Aika pitää tauko 45 tai min Aika päivittäiselle levolle 11 tai 9 tuntia Aika viikoittaiselle levolle tai viikoittainen ajoajan raja saavutettu 2 viikon ajoajan raja saavutettu 45 tai 24 tuntia tai odota seuraavaan viikkoon Odota seuraavaan viikkoon 23

25 Kuljettajaosa Jos kuvake (2) näkyy, sillä on seuraava merkitys: 9h 24h 22 Päivittäisen levon täytyy alkaa välittömästi, kun jäljellä oleva aika on nolla. Viikoittaisen levon täytyy alkaa välittömästi, kun jäljellä oleva aika on nolla. Työaika vaatii seuraavaa taukoa tai lepoa. DDS-laskelmat ja -rajoitukset DDS:n laskelmat ja rajoitukset on kuvattu tarkemmin Viiteosassa. Ks. otsikko Teknisiä ja muita tietoja sivulla {sivu}. Varallaoloaika (Period of Availability, POA) DDS-laskelmissa Kuljettajan päätöksentekoa tukevassa DDS-tilassa varallaoloaika voidaan laskea tauoksi (YES) tai ei-tauoksi (NO) Kuva varallaolosta. 2. Kuva tauosta. 3. Asetus voi olla KYLLÄ (varallaoloaika lasketaan tauoksi) tai EI (varallaoloaikaa ei lasketa tauoksi). Työaikadirektiivi-tilassa varallaoloaika voidaan laskea (YES) tai ei laskea (NO) työssäoloksi Kuva varallaolosta. 2. Kuva työssäolosta. 3. Asetus voi olla KYLLÄ (varallaoloaika lasketaan työksi) tai EI (varallaoloaikaa ei lasketa työksi). WTD-laskelmissa EU:n erilaisten määräysten vuoksi varallaoloaika voidaan laskea joko tauoksi tai työksi. 24

26 Kuljettajaosa INFO-valikko Kun valitset Info-valikon, seuraavat näkymät tulevat näkyviin: Kertynyt ajoaika, kuljettaja 1. Kertynyt ajoaika, kuljettaja 2. Paikallinen päivämäärä ja aika. UTC-päivämäärä ja -aika. SE versio ja ohjelman tunnistenumero. Yritystiedon lukitus sisään. Aika lataamiseen ja kalibrointiin. Kalenteriaikaa jäljellä lepoon. Huomautus! Info-valikko on käytettävissä ainoastaan, kun auto on pysähdyksissä. INFO-valikon avaaminen Voit avata INFO-valikon seuraavalla tavalla: 1. Tuo valikot esiin painamalla OK. 2. Valitse: INFO 3. Paina OK. Nyt voit siirtyä eri näkymien välillä käyttämällä nuolipainikkeita. Kalenteriaikaa jäljellä ennen lepoa h h 1. Kalenteriaika ennen lepoa -kuvake. 2. Kalenteriaikaa jäljellä levon pakolliseen alkuun 3. Kuvake, joka ilmaisee, että seuraavan levon on oltava päivittäinen lepo. 4. Ilmaisee, kuinka pitkä lepoajan on oltava (tässä tapauksessa 11 tuntia). 25

27 Kuljettajaosa Kertynyt ajoaika, kuljettaja 1/2 Aika lataamiseen ja kalibrointiin Versio h13 51h14 8h23 87h10 12d 23d 41d 122d Kuljettaja 1 (kuljettajalle 2 on samanlainen näyttö) 2. Yhtämittainen ajoaika 3. Kertynyt viikoittainen ajoaika 4. Kertynyt päivittäinen ajoaika 5. Kertynyt kahden viikon ajoaika Päiviä jäljellä siihen, kun kuljettajan 1 kortti on ladattava 2. Päiviä jäljellä siihen, kun ajopiirturin tiedot on ladattava 3. Päiviä jäljellä siihen, kun kuljettajan 2 kortti on ladattava 4. Päiviä jäljellä siihen, kun ajopiirturi on kalibroitava 2 1. SE5000 versio. 2. Ohjelman tunnistenumero. 26

28 Kuljettajaosa Yritystiedon lukitus sisään Yritystiedon lukitus, kuvayhdistelmä. 2. Lukittuna olevan yrityksen nimi. 3. Kuvailmoitus lukituksen tekohetkestä. 4. Päivä, jolloin yritystieto lukittiin. Kuljettajan asetukset Kuljettaja voi tehdä seuraavat asetukset: Kielen vaihtaminen DDS:n näytön käyttöönotto / poistaminen käytöstä DDS:n varoitusten käyttöönotto / poistaminen käytöstä Ajan muuttaminen Paikallisajan muuttaminen Kesäaika Näytön värien vaihtaminen Ajoneuvon rekisterinumeron (VRN:n) katsominen DDS:n näytön käyttöönotto/käytöstä poistaminen Kielen vaihtaminen Oletusarvoisesti ajopiirturissa ja tulosteissa käytetään kuljettajakortin kieltä, mutta käytössä olevan kielen voi vaihtaa. Jos vaihdat kieltä, uusi kieli tallentuu ainoastaan ajopiirturiin, ei kuljettajakorttiin. 1. Avaa valikko painamalla OK. 2. Valitse: ASETUKSET 3. Paina OK ja valitse: Kieli 4. Paina OK ja valitse haluttu kieli. 5. Vahvista painamalla OK. Kieli on vaihdettu. 27

29 Kuljettajaosa DDS:n näyttö ON/OFF Oletusarvoisesti DDS (Driver Decision Support eli kuljettajien päätöksentekotuki) on käytössä (ON), mutta se voidaan poistaa käytöstä (OFF), jolloin paitsi näyttö myös kaikki DDS:ään liittyvät varoitukset poistuvat käytöstä. 1. Avaa valikko painamalla OK. 2. Valitse: ASETUKSET 3. Paina OK ja valitse: DDS-asetukset 4. Paina OK ja valitse: DDS käytössä 5. Poista DDS:n näyttö käytöstä valitsemalla OFF. 6. Vahvista painamalla OK. DDS:n näyttö on nyt pois käytöstä. DDS-varoitukset ON/OFF Oletusarvoisesti DDS (Driver Decision Support eli kuljettajien päätöksentekotuki) -varoitukset ovat käytössä (ON), mutta ne voidaan poistaa käytöstä (OFF). 1. Avaa valikko painamalla OK. 2. Valitse: ASETUKSET 3. Paina OK ja valitse: DDS-asetukset 4. Paina OK ja valitse: DDS-varoitukset 5. Poista DDS-varoitukset käytöstä valitsemalla OFF. 6. Vahvista painamalla OK. DDSvaroitukset ovat nyt pois käytöstä. Ajan muuttaminen Kaikki ajopiirturin tehtävät rekisteröityvät UTC (Universal Time Coordinated) - aikana, joka vastaa käytännössä GMT (Greenwich Mean Time) -aikaa. UTC-aika ei vaihdu automaattisesti kesä- ja talviajan mukaan. Voit muuttaa UTC-aikaa yhdellä minuutilla viikkoa kohden (plus tai miinus), millä voi olla merkitystä erityisesti siirryttäessä autosta toiseen. Jos aika on poikennut enemmän kuin 20 minuuttia, ajopiirturi on kalibroitava ajopiirtureiden korjaamossa. 1. Avaa valikko painamalla OK. 2. Valitse: ASETUKSET 3. Paina OK ja valitse: UTC-aika 4. Paina OK. 5. Muuta aikaa nuolipainikkeilla. 6. Vahvista painamalla OK. Aika on vaihdettu. 28

30 Kuljettajaosa Paikallisajan muuttaminen Paikallisaika on kussakin maassa käytössä oleva aika. Paikallisaika näkyy vain tiedoksi näytössä ja joissain tulosteissa. Paikallisaika asetetaan manuaalisesti, ja sitä voi säätää 30 minuutin askelin. 1. Avaa valikko painamalla OK. 2. Valitse: ASETUKSET 3. Paina OK ja valitse: Paikallisaika 4. Paina OK. 5. Muuta aikaa nuolipainikkeilla. 6. Vahvista painamalla OK. Paikallisaika on muutettu. Kesäaika EU-maissa ajopiirturi muistuttaa muuttamaan paikallisajan kesä- tai talviajan mukaiseksi maaliskuun viimeisenä sunnuntaina ja lokakuun viimeisenä sunnuntaina. 1. Kun aikaa on säädettävä, näytössä näkyy: Uusi aika? 2. Vahvista painamalla OK. Paikallisaika on muutettu. Näytön värien vaihtaminen Näytössä on kaksi eri tilaa: tumma tausta ja vaalea teksti tai vaalea tausta ja tumma teksti. 1. Avaa valikko painamalla OK. 2. Valitse: ASETUKSET 3. Paina OK ja valitse: Käännä näyttö 4. Vahvista painamalla OK. Näytön värit on vaihdettu. Näyttö palautetaan samalla tavalla, mutta vaiheessa 3 valitaan kohtaei. 29

31 Kuljettajaosa Ajoneuvon rekisterinumeron katsominen Kuljettaja voi katsoa ajoneuvon rekisterinumeron (VRN:n), mutta sen asettaminen edellyttää yrityskorttia. Katso otsikko Ajoneuvon rekisterinumeron (VRN:n) asettaminen sivulla {sivu}. 1. Avaa valikko painamalla OK. 2. Valitse: ASETUKSET 3. Paina OK ja valitse: Rek. nro 4. Vahvista painamalla OK. Ajoneuvon rekisterinumero tulee näytölle. Virransäästötila Kun sytytysvirta katkaistaan, ajopiirturi siirtyy virransäästötilaan kymmenen minuuttia edellisen tapahtuman jälkeen. Virransäästötilassa näytön virta on katkaistu. Näyttö kytkeytyy uudestaan, kun jotakin painiketta painetaan kerran sytytysvirta kytketään autoa hinataan. Ajopiirturin hoito Jotta ajopiirturi toimisi pitkään ja ongelmattomasti, noudata seuraavia ohjeita: Pidä korttikelkat aina suljettuina ja avaa ne ainoastaan kortin paikalleen asettamista ja poistamista varten. Älä aseta avoimiin korttikelkkoihin esineitä, sillä korttikelkat saattavat vahingoittua. Pidä ajopiirturi puhtaana. Puhdista likainen ajopiirturi kostealla, pehmeällä kankaalla. 30

32 Kuljettajaosa Korttien hoito Käsittele korttia huolellisesti ja noudata seuraavia ohjeita: Älä taivuta tai taita korttia. Varmista, että kortin koskettimissa ei ole likaa tai pölyä. Puhdista kortti tarvittaessa kostealla, pehmeällä kankaalla. Suojaa korttia vahingoilta. Kortti vahingoittunut, kadonnut tai varastettu Jos kortti vahingoittuu, katoaa tai varastetaan, omistajan on pyydettävä uusi kortti asiasta vastaavalta viranomaiselta maasta, jossa kortti on myönnetty. Jos kortti varastetaan tai jos omistaja arvelee, että valtuuttamattomat henkilöt voivat käyttää sitä, omistajan on ilmoitettava tapaus paikalliselle poliisille ja hankittava poliisilta rikosilmoitusnumero. Ainoastaan kuljettajat, joilla on voimassa oleva kuljettajakortti, saavat ajaa digitaalisella ajopiirturilla varustettua autoa. Tulosteet Voit katsoa ajopiirturiin ja kuljettajakorteille tallennetut tiedot tulostamalla ne paperille tai katsomalla ne näytöstä. Käytettävissä on useita erilaisia esitystapoja, joista on lisätietoja osassa otsikko Esimerkkejä tulosteista sivulla {sivu} Tulostetiedot paperilla 1. Avaa valikko painamalla OK. 2. Valitse: TULOSTUS 3. Paina OK. 4. Valitse tulostetyyppi ja paina sitten OK. 5. Jotkin tulostetyypit edellyttävät kuljettajakortin ja päivämäärän määrittämistä. Tällöin näytössä näkyy: Valitse kortt 1 tai 2 Valitse 1, jos haluat tulosteen nykyisen kuljettajan kortista, tai 2, jos haluat tulosteen matkustajan kortista. Näytössä näkyy: Valitse päiväm. 09/ Valitse haluttu päivämäärä nuolipainikkeilla ja paina OK. 6. Valitse: tulostin? 7. Paina OK. Näytössä näkyy: Tulostetaan Odota, kunnes viesti on hävinnyt, ja revi sitten tuloste irti vetämällä sitä ylöspäin. (Jos haluat peruuttaa prosessin, paina -painiketta ja pidä sitä painettuna.) Huomautus! Varmista paperitukoksen välttämiseksi, että paperikasetin aukko ei ole tukossa. 31

33 Kuljettajaosa Näytön tietojen katsominen 1. Avaa valikko painamalla OK. 2. Valitse: TULOSTUS 3. Paina OK. 4. Valitse tulostetyyppi ja paina sitten OK. 5. Jotkin tulostetyypit edellyttävät kuljettajakortin ja päivämäärän määrittämistä. Tällöin näytössä näkyy: Valitse kortt 1 tai 2 Valitse 1, jos haluat tulosteen nykyisen kuljettajan kortista, tai 2, jos haluat tulosteen matkustajan kortista. Näytössä näkyy: Valitse päiväm. Valitse haluttu päivämäärä nuolipainikkeilla ja paina OK. 6. Valitse: näyttö 7. Paina OK. Selaa tietoja nuolipainikkeilla ja palaa sitten takaisin painamalla OK. Paperirullan vaihtaminen Huomautus! Toimintahäiriöiden välttämiseksi käytä ainoastaan Stoneridgen hyväksymää tulostinpaperia. 1. Paina etupaneelin yläreunaa. Paneeli avautuu. 2. Ota kiinni paneelin alareunasta ja vedä kasetti varovasti ulos. 3. Syötä paperi paperikasetin takaosan ympäri ja eteen ja ohita paneelin alareuna. 4. Aseta paperi tulostimeen. 5. Liu uta paperikasetti ajopiirturiin ja sulje paneeli painamalla sen alaosaa. 6. Vedä paperia ylöspäin ja revi se irti. 32

34 Yritysosa Yritysosa Yritysosa sisältää tietoja, jotka on tarkoitettu erityisesti autojen omistajille ja kuljetusyrityksille, joilla on tiettyjä vastuita, jotka on kuvattu seuraavissa pääosioissa: Yritystarkastus yritys on velvollinen tekemään ajopiirturin tarkastuksia ja pitämään niistä kirjaa. Korjaamotarkastus yrityksen on tehtävä ajopiirturin tarkastus ja säilytettävä tarkastuksen tiedot. Tietojen lukitseminen sisään/ulos yritys voi lukita tietoja sisään, jolloin tiedot ovat luvattomien henkilöiden ulottumattomissa. Tämä toiminto sekä palautustoiminto (tietojen lukitseminen ulos) on kuvattu tässä. Tietojen lataaminen yritys on velvollinen lataamaan ajopiirturin tiedot. Yrityskortti sisältää tietoja yrityskortista. Yrityksen asetukset yrityksen henkilökunta voi käyttää vain muutamia asetuksia, ja ne sijaitsevat tässä. Huomautus! Yrityksen täytyy varmistaa, että kaikki sen yli 3,5 tonnia painavat ajoneuvot on varustettu digitaalisilla ajopiirturijärjestelmillä EU-säädösten ja kansallisten lakien mukaisesti. Yrityskortti on henkilökohtainen eikä sitä saa käyttää kuin kortin oikea haltija. 33

35 Yritysosa Yritystarkastus Yritystarkastuksessa on varmistettava, että tyyppihyväksyntänumero on oikea UTC-aika on oikein 20 minuutin tarkkuudella Ajopiirturi on oikealla kalibrointialueella. asennuskilven aika on oikea ja että kilpi on ehjä sinetti ei ole repeytynyt. Yritystarkastuksessa kannattaa myös varmistaa, että tallennetut kalibrointitekijät ovat yhdenmukaisia asennuskilpeen kirjattujen kanssa Ajopiirturiin tallennetut autoparametrit (auton runkonumero [VIN] ja auton rekisterinumero [VRN]) vastaavat auton todellisia tietoja. Ajopiirturissa ei ole mitään näkyviä vaurioita. Tietojen säilyttäminen Yritystarkastuksen tiedot on säilytettävä. Jos tarkastusta ei läpäistä Jos yritystarkastukseen sisältyvissä kohteissa on vikoja tai jos yritystarkastukseen liittyy jotain epäselvyyttä, auto on vietävä digitaalisten ajopiirtureiden huoltoon tarkastettavaksi. Muussa tapauksessa yrityksen katsotaan rikkovan EU:n, ETA:n ja AETR:n ajopiirturisääntöjä eikä auto, jossa ajopiirturi on, ole tieliikennekelpoinen. Huomautus! Pyydä kansalliset säädökset vastaavalta viranomaiselta. 34

36 Yritysosa Korjaamotarkastus Ajopiirturin asennukselle on tehtävä korjaamotarkastus joka toinen vuosi. Yrityksen vastuulla on tehdä tarkastus ja huolehtia tarkastuksen tietojen kirjaamisesta (tehdään digitaalisten ajopiirtureiden korjaamossa). Hyväksytyn tarkastuksen päivämäärä ilmenee ajopiirturin lähelle kiinnitetystä asennuskilvestä. testisertifikaatit korjaamosta lataamattomuussertifikaatit, katso otsikko Lataaminen miksi? sivulla {sivu}. Tietojen on oltava käytettävissä viranomaistutkimusten tai -auditointien yhteydessä. Huomautus! Tarkastettaessa asennuskilven on oltava kelpaava ja ehjä. Varmistamaan, että edellisen digitaalisen ajopiirturin määräaikaistarkistuksen testisertifikaatin tiedot ovat oikein. Yrityksen on huolehdittava seuraavien tietojen kirjaamisesta: 35

37 Yritysosa Tietojen lukitseminen sisään/ulos Yrityksen omistaja voi lukita ajopiirturin tietoja sisään, jotta ne ovat luvattomien henkilöiden ulottumattomissa. Suosittelemme tietojen lukitsemista sisään, ennen kuin ajopiirturia käytetään. Jos tiedot lukitaan sisään myöhemmin, kaikki siihen hetkeen mennessä kerääntyneet tiedot ovat lukitsemattomia ja käytettävissä. Auton myyminen Mikäli auto myydään, tiedot on lukittava ulos ennen auton luovuttamista uudelle omistajalle. Muussa tapauksessa tietojen tallennuksessa saattaa esiintyä sekaannusta. Yrityskortin asettamisen yhteydessä. SE5000 kysyy yrityskortin asettamisen yhteydessä automaattisesti, otetaanko yrityslukko käyttöön. Yritys luk. päällä Jos asetetussa kortissa on lukko jo päällä, kysysmystä ei esitetetä. 1. Valitse KYLL ja paina OK. Seuraava näyttö tulee hetkeksi näkyviin: Lukitus sisään päällä Voit tarkastaa tietojen Lukitus sisään/ulos -tilan koska tahansa INFO-valikosta, ks. otsikko INFO-valikon avaaminen sivulla {sivu}. Toinen yritys edelleen lukittuna sisään Jos lukitus sisään on tehty ja toinen yritys on edelleen lukittuna sisään, digitaalinen ajopiirturi lukitsee automaattisesti edellisen yrityksen ulos. Minkään yrityksen tiedot eivät katoa. 36

38 Yritysosa Tietojen lukitseminen sisään Jos yritystietoja ei ole lukittu sisään, yrityskortin asettamisen jälkeen esiin tulee Lukitus päälle -valikko. Tiedot voidaan lukita sisään koska tahansa. 1. Tuo ajopiirturin valikko näyttöön painamalla OK. 2. Valitse: YRITYSTIETO 3. Paina OK. Näytössä näkyy: Yritys Yritys luk. päällä 5. Valitse KYLL ja paina OK. Seuraava näyttö tulee hetkeksi näkyviin: Lukitus sisään päällä Jos edellinen lukitseminen ulos oli nykyisen yrityksen tekemä, kyseinen lukitseminen ulos peruuntuu ja nykyinen lukitus sisään jatkuu edellisen lukituksen päivämäärään ja aikaan. Huomautus! Ajopiirturi pystyy käsittelemään enintään 255 yrityslukitusta. Tämän jälkeen vanhin yrityslukko häviää. Tietojen lukitseminen ulos Tiedot on lukittava ulos ennen ajopiirturin toimittamista toiselle yritykselle tai jos on olemassa vaara seuraavan yrityksen tietojen tallentumisesta. Jos lukitusta ulos ei ole muistettu tehdä, tietoja ei lukita ulos, ennen kuin seuraava yritys lukitsee tiedot sisään. 1. Aseta yrityskortti korttikelkkaan 1 tai 2. ajopiirturi siirtyy automaattisesti yrityksen toimintatilaan. Jos asetetaan kaksi yrityskorttia, viimeksi asetettu kortti tulee ulos. 2. Tuo ajopiirturin valikko näkyviin painamalla OK-painiketta. 3. Valitse: YRITYSTIETO 4. Paina OK. 5. Valitse KYLL ja paina OK. Näytössä näkyy: Yrityslukitus 6. Lukitse tiedot sisään valitsemalla KYLL ja painamalla OK. Seuraava näyttö tulee hetkeksi näkyviin: Lukitus poistettu 37

39 Yritysosa Lataaminen miksi? Korttien ja ajopiirturin käytettävissä oleva tila on rajallinen, ja kun muisti on täynnä, tiedot korvautuvat uusilla tiedoilla ja häviävät siksi lopullisesti. Tämän välttämiseksi ja kortin ja ajopiirturin tietojen varmistamiseksi tietoja on ladattava usein. Tällä tarkoitetaan sitä, että tietoja siirretään kortista/ajopiirturista auton ulkopuolella olevaan tallennuspaikkaan. Tietoja on ladattava säännöllisesti. Huomaa, että lataaminen ei tuhoa mitään tietoja. Tiedot häviävät (tuhoutuvat) ainoastaan vahingossa tai kun uudet tiedot korvaavat ne. Huomautus! Pyydä lisätietoja asiasta vastaavalta viranomaiselta. Laitteet Tallennettujen tietojen lataaminen ajopiirturin muistista tai sisällä olevasta kuljettajakortista tehdään yhdistämällä latauslaite. Parhaiden tulosten saavuttamiseksi Stoneridge Electronics suosittelee OPTACia. Myös muita lainsäädäntöasiakirjan 1360/2002 liitteen 7 mukaisen protokollan kanssa yhteensopivia laitteita voidaan käyttää. Myös etälataaminen on mahdollista, mutta sitä ei ole kuvattu tässä. Monenlaiset laitteet voivat ladata kortteja suoraan, kun ne asetetaan kyseisen laitteen korttipaikkaan. Lataamiseen käytettävät laitteet luovat digitaalisen allekirjoituksen, joka tallentuu yhdessä lataustietojen kanssa. Lataustoimenpide Huomautus! Jos kuljettajakortti on korttikelkassa 1, aseta yrityskortti korttikelkkaan 2 tietojen lataamista varten. 1. Poista tulostinkasetti. 2. Yhdistä latauslaite digitaaliseen ajopiirturiin 6-napaisen latausliittimen kautta. 3. Aloita tietojen lataaminen latauslaitteen ohjeiden mukaan. Ajopiirturissa näkyy: Ladataan tietoja Kun lataus on valmis, seuraava viesti tulee näkyviin: Lataus suoritettu Jos latausprosessi epäonnistuu, näyttöön tulee seuraava varoitus: Lataus epäonnistui 38

40 Yritysosa Katso otsikko Näytön viestit sivulla {sivu} Tietojen säilyttäminen Tallenna kaikki ladatut tiedot suojatusti ja sopivalla tavalla. Siten estät tietojen luvattoman käytön. Tietojen on oltava käytettävissä viranomaistutkimusten tai -auditointien yhteydessä. ladatuista ja tallennetuista tiedoista tietojen tutkimiseksi ilman tietojen omistajan lupaa. Lataaminen viranomaiskortilla Viranomaiset voivat ladata tietoja tutkittavakseen kelpaavan viranomaiskortin avulla. Todistus - kun lataus ei onnistu Jos tietoja ei ole mahdollista ladata viallisesta ajopiirturista korjaamolla, korjaamo antaa lataamattomuussertifikaatin. Tällainen korjaamon antama sertifikaatti on säilytettävä huolellisesti. Sertifikaatin on oltava viranomaisten käytettävissä tutkimusten tai auditointien yhteydessä. Digitaalisten ajopiirturien korjaamon antamien lataamattomuussertifikaattien luettelon pitäminen on hyvä käytäntö. Huomautus! Jos korjaamo saa kirjallisen pyynnön valvovalta viranomaiselta, viranomaiselle voidaan antaa kopio 39

41 Yritysosa Yrityskortti Yrityskortit ovat kunkin EU-, ETA- ja AETR-maan viranomaisten myöntämiä (EU = Euroopan unioni, ETA = Euroopan talousalue, AETR = Yhdistyneiden kansakuntien kansainvälistä tieliikennettä koskeva sopimus). Yrityksellä voi olla useita yrityskortteja. Yrityskortti on asetettava ajopiirturiin yrityksen tunnistamiseksi. Huomautus! Jos ajopiirturi ei pysty lukemaan korttia (yrityskortin varmennus), katso otsikko Näytön viestit sivulla {sivu}ja etsi kohta: Kortin 1epäonn. todentam Yrityskortti voidaan varmentaa etäkäytön avulla. Jos etävarmennus epäonnistuu, käyttäjä saa tästä ilmoituksen käyttöliittymän kautta. Tämä ei näy piirturin näytössä. Korttikelkka on lukittu, kun auto on liikkeessä, kun digitaalinen ajopiirturi käsittelee yrityskorttia ja jos virransyöttö digitaaliselle ajopiirturille katkeaa. Yrityskortille mahtuu enintään 230 tietuetta. Tietueiden suurin määrä riippuu kortin tyypistä. Kun yläraja saavutetaan, vanhimmat tiedot korvataan. Lukitsemisen sisään/ulos tai lataamisen aikana tallennetut tiedot Aina, kun yrityskortti asetetaan ajopiirturiin, yrityskorttiin ja ajopiirturiin tallentuu tietue kortin tehtävistä. Yritystehtävän päivämäärä ja aika Suoritetun tehtävän tyyppi Ladattu aika, jos käytettävissä Tehtävään käytetyn auton rekisterinumero (VRN) ja rekisteröintimaa Kuljettajakortin numero ja kortin myöntänyt maa, jos ladataan kortilta Yrityskortille tallennetut tiedot Yksittäinen yrityskortille tallennettava tehtävätietue, joka sisältää seuraavat kortin ja kortinhaltijan tiedot: Kortin numero Myöntänyt maa, myöntäneen viranomaisen nimi ja myöntämispäivämäärä Kortin kelpoisuus alku- ja päättymispäivämäärä Yrityksen nimi ja osoite Digitaaliseen ajopiirturiin tallennetut yrityksen tehtävätiedot Aina, kun yrityskorttia käytetään digitaalisen ajopiirturin tehtävien suorittamiseen, digitaaliseen ajopiirturiin tallennetaan tietue. Tietojen sisään ja ulos lukituksen yhteydessä tallentuvat tiedot ovat: Sisään lukituksen päivämäärä ja aika Ulos lukituksen päivämäärä ja aika Yrityskortin numero ja kortin myöntäneen jäsenvaltion nimi Yrityksen nimi ja osoite Lataamisen yhteydessä tallentuvat tiedot: 40
