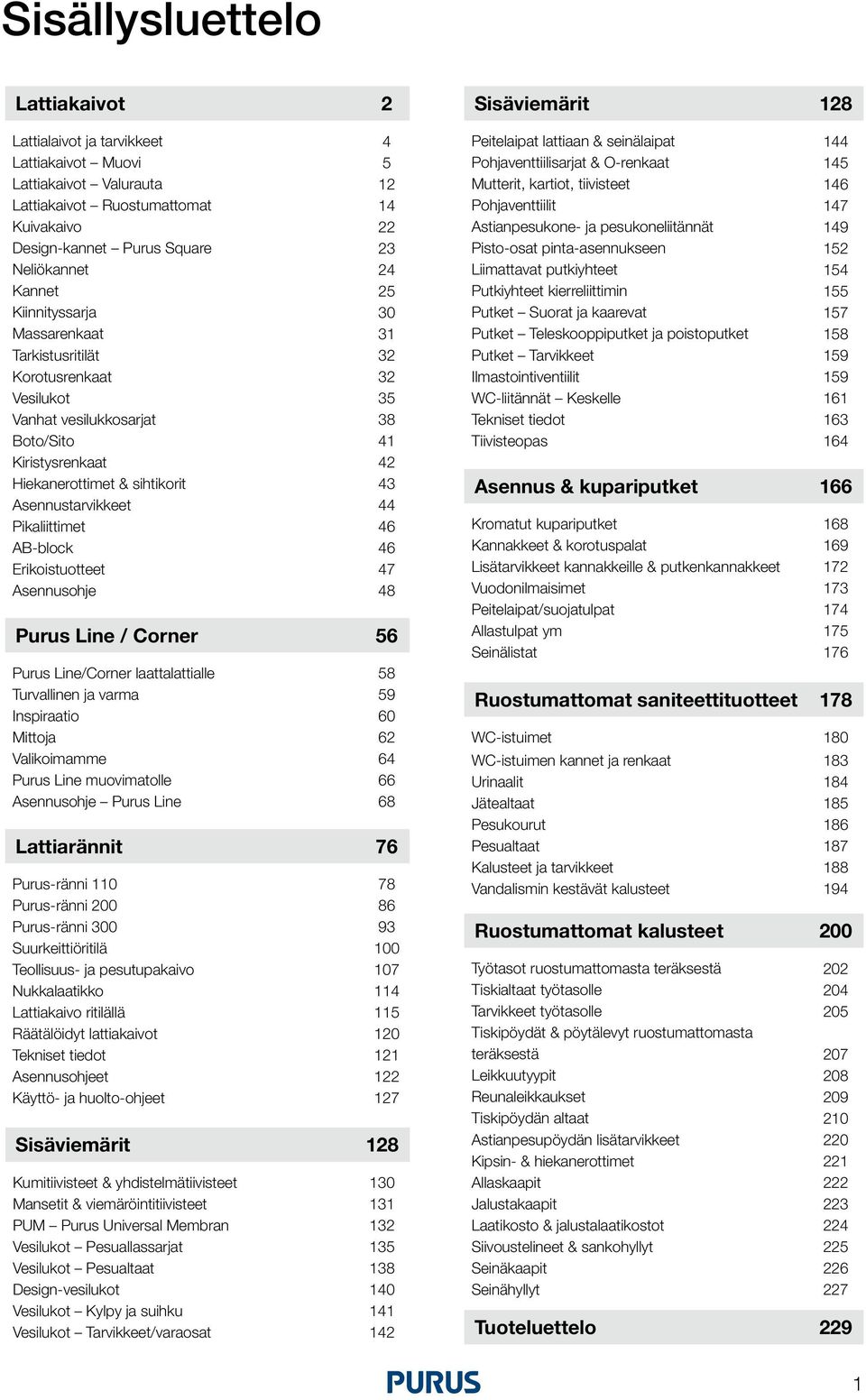

1 Sisällysluettelo Lattiakaivot 2 Lattialaivot ja tarvikkeet Lattiakaivot Muovi Lattiakaivot Valurauta Lattiakaivot Ruostumattomat Kuivakaivo Design-kannet Purus Square Neliökannet Kannet Kiinnityssarja Massarenkaat Tarkistusritilät Korotusrenkaat Vesilukot Vanhat vesilukkosarjat Boto/Sito Kiristysrenkaat Hiekanerottimet & sihtikorit Asennustarvikkeet Pikaliittimet AB-block Erikoistuotteet Asennusohje Purus Line / Corner 56 Purus Line/Corner laattalattialle Turvallinen ja varma Inspiraatio Mittoja Valikoimamme Purus Line muovimatolle Asennusohje Purus Line Sisäviemärit 128 Kumitiivisteet & yhdistelmätiivisteet Mansetit & viemäröintitiivisteet PUM Purus Universal Membran Vesilukot Pesuallassarjat Vesilukot Pesualtaat Design-vesilukot Vesilukot Kylpy ja suihku Vesilukot Tarvikkeet/varaosat Lattiarännit 76 Purus-ränni 110 Purus-ränni 200 Purus-ränni 300 Suurkeittiöritilä Teollisuus- ja pesutupakaivo Nukkalaatikko Lattiakaivo ritilällä Räätälöidyt lattiakaivot Tekniset tiedot Asennusohjeet Käyttö- ja huolto-ohjeet Sisäviemärit 128 Peitelaipat lattiaan & seinälaipat Pohjaventtiilisarjat & O-renkaat Mutterit, kartiot, tiivisteet Pohjaventtiilit Astianpesukone- ja pesukoneliitännät Pisto-osat pinta-asennukseen Liimattavat putkiyhteet Putkiyhteet kierreliittimin Putket Suorat ja kaarevat Putket Teleskooppiputket ja poistoputket Putket Tarvikkeet Ilmastointiventiilit WC-liitännät Keskelle Tekniset tiedot Tiivisteopas Asennus & kupariputket 166 Kromatut kupariputket Kannakkeet & korotuspalat Lisätarvikkeet kannakkeille & putkenkannakkeet Vuodonilmaisimet Peitelaipat/suojatulpat Allastulpat ym Seinälistat Ruostumattomat saniteettituotteet 178 WC-istuimet 180 WC-istuimen kannet ja renkaat Urinaalit Jätealtaat Pesukourut Pesualtaat Kalusteet ja tarvikkeet Vandalismin kestävät kalusteet Ruostumattomat kalusteet 200 Työtasot ruostumattomasta teräksestä Tiskialtaat työtasolle Tarvikkeet työtasolle Tiskipöydät & pöytälevyt ruostumattomasta teräksestä Leikkuutyypit Reunaleikkaukset Tiskipöydän altaat Astianpesupöydän lisätarvikkeet Kipsin- & hiekanerottimet Allaskaapit Jalustakaapit Laatikosto & jalustalaatikostot Siivoustelineet & sankohyllyt Seinäkaapit Seinähyllyt Tuoteluettelo 229 1

2 Kaikissa Purus-lattiakaivoissa on mukana vesilukko, suojakansi, sihti ja automaattinen kiristysrengas. Asennusohjeet toimitetaan lattiakaivon mukana. Katso myös verkkosivujamme Liitäntä muovimattoon/lattiakaivomansettiin GVK:n ja BKR:n sääntöjen mukaan. Katso myös valmistajan asennusohje. Hyväksytyt rakenteet ovat kullakin verkkosivulla. 2

3 Sisällys Lattialaivot ja tarvikkeet 4 Lattiakaivot Muovi 5 Lattiakaivot Valurauta 12 Lattiakaivot Ruostumattomat 14 Kuivakaivo 22 Design-kannet Purus Square 23 Neliökannet 24 Kannet 25 Kiinnityssarja 30 Massarenkaat 31 Tarkistusritilät 32 Korotusrenkaat 32 Vesilukot 35 Vanhat vesilukkosarjat 38 Boto/Sito 41 Kiristysrenkaat 42 Hiekanerottimet & sihtikorit 43 Asennustarvikkeet 44 Pikaliittimet 46 AB-block 46 Erikoistuotteet 47 Asennusohje 48 3

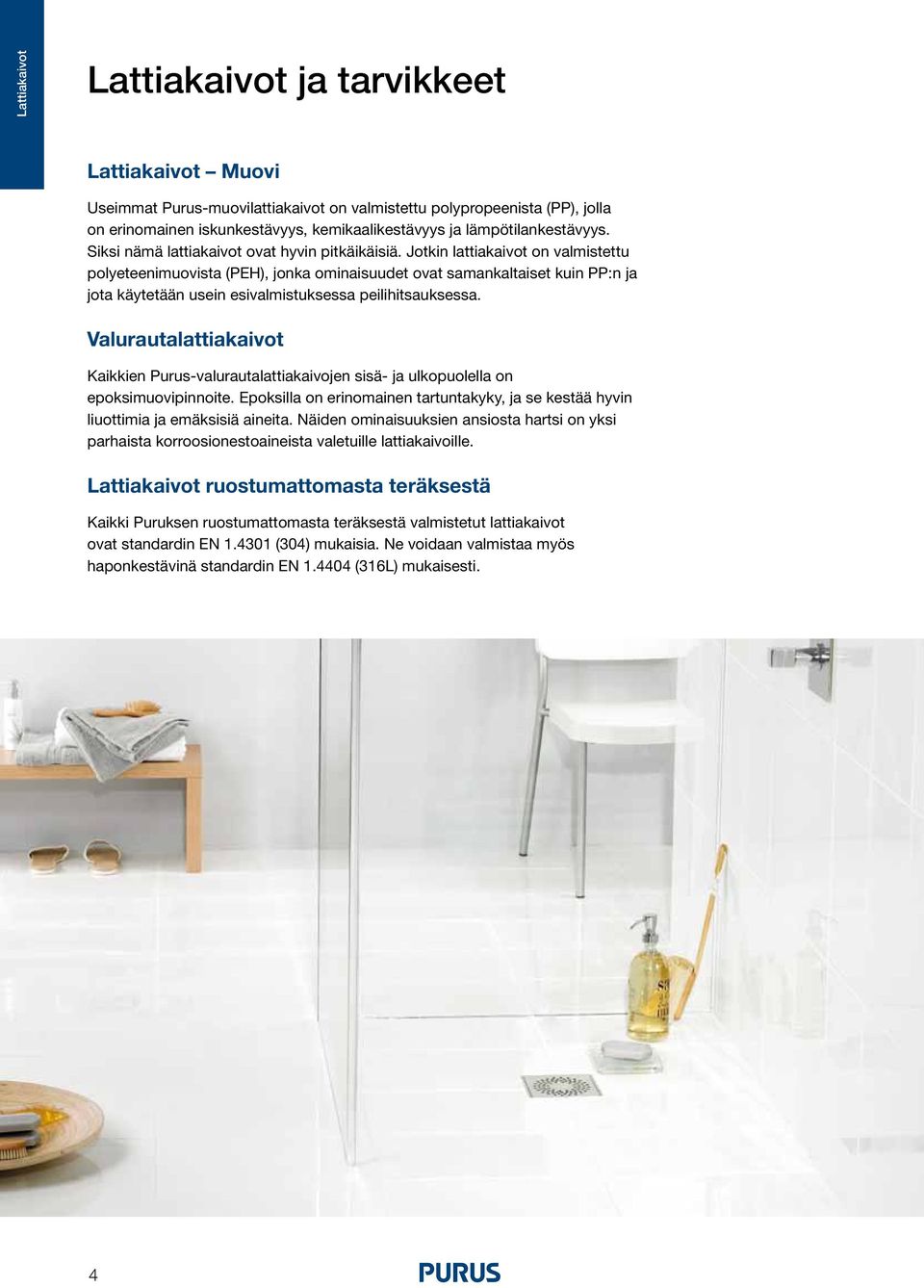

4 Lattiakaivot ja tarvikkeet Lattiakaivot Muovi Useimmat Purus-muovilattiakaivot on valmistettu polypropeenista (PP), jolla on erinomainen iskunkestävyys, kemikaalikestävyys ja lämpötilankestävyys. Siksi nämä lattiakaivot ovat hyvin pitkäikäisiä. Jotkin lattiakaivot on valmistettu polyeteenimuovista (PEH), jonka ominaisuudet ovat samankaltaiset kuin PP:n ja jota käytetään usein esivalmistuksessa peilihitsauksessa. Valurautalattiakaivot Kaikkien Purus-valurautalattiakaivojen sisä- ja ulkopuolella on epoksimuovipinnoite. Epoksilla on erinomainen tartuntakyky, ja se kestää hyvin liuottimia ja emäksisiä aineita. Näiden ominaisuuksien ansiosta hartsi on yksi parhaista korroosionestoaineista valetuille lattiakaivoille. Lattiakaivot ruostumattomasta teräksestä Kaikki Puruksen ruostumattomasta teräksestä valmistetut lattiakaivot ovat standardin EN (304) mukaisia. Ne voidaan valmistaa myös haponkestävinä standardin EN (316L) mukaisesti. 4

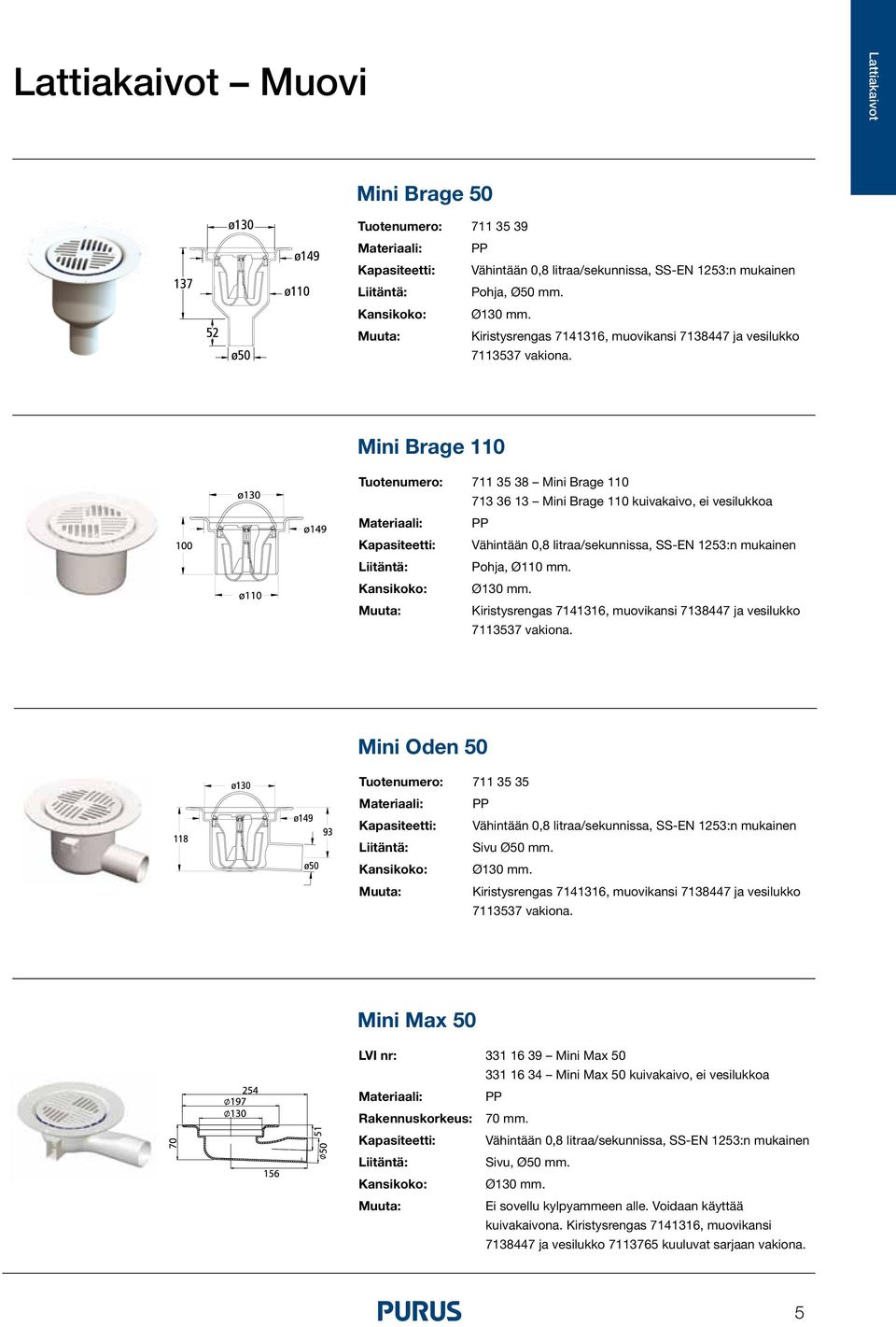

5 Muovi Lattiakaivot Mini Brage 50 Tuotenumero: PP Vähintään 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Pohja, Ø50 mm. Ø130 mm. Kiristysrengas , muovikansi ja vesilukko vakiona. Mini Brage 110 Tuotenumero: Mini Brage Mini Brage 110 kuivakaivo, ei vesilukkoa PP Vähintään 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Pohja, Ø110 mm. Ø130 mm. Kiristysrengas , muovikansi ja vesilukko vakiona. Mini Oden 50 Tuotenumero: PP Vähintään 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Sivu Ø50 mm. Ø130 mm. Kiristysrengas , muovikansi ja vesilukko vakiona. Mini Max Mini Max Mini Max 50 kuivakaivo, ei vesilukkoa PP Rakennuskorkeus: 70 mm. Vähintään 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Sivu, Ø50 mm. Ø130 mm. Ei sovellu kylpyammeen alle. Voidaan käyttää kuivakaivona. Kiristysrengas , muovikansi ja vesilukko kuuluvat sarjaan vakiona. 5

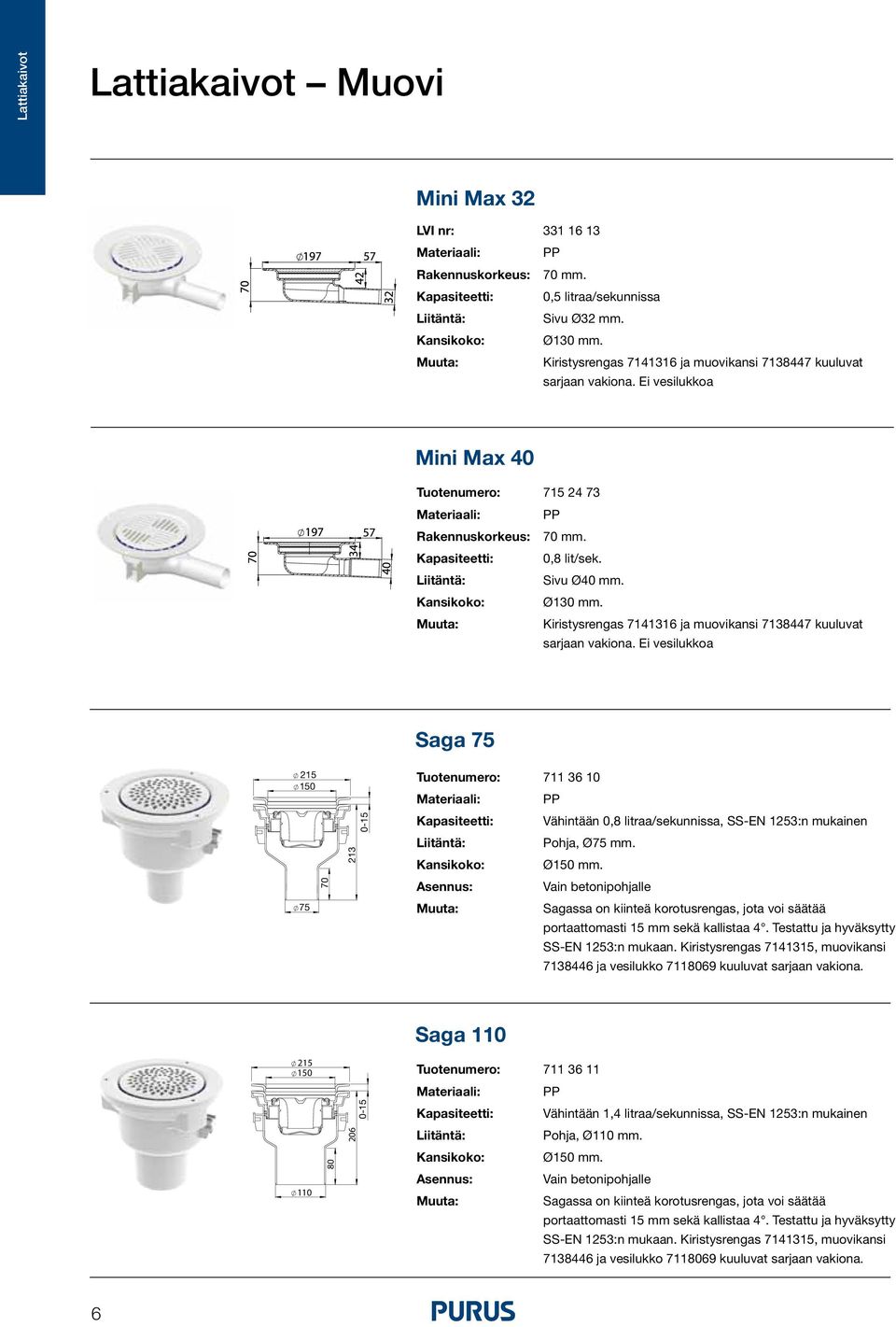

6 Lattiakaivot Muovi Mini Max PP Rakennuskorkeus: 70 mm. 0,5 litraa/sekunnissa Sivu Ø32 mm. Ø130 mm. Kiristysrengas ja muovikansi kuuluvat sarjaan vakiona. Ei vesilukkoa Mini Max 40 Tuotenumero: PP Rakennuskorkeus: 70 mm. 0,8 lit/sek. Sivu Ø40 mm. Ø130 mm. Kiristysrengas ja muovikansi kuuluvat sarjaan vakiona. Ei vesilukkoa Saga 75 Tuotenumero: PP Vähintään 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Pohja, Ø75 mm. Asennus: Vain betonipohjalle Sagassa on kiinteä korotusrengas, jota voi säätää portaattomasti 15 mm sekä kallistaa 4. Testattu ja hyväksytty SS-EN 1253:n mukaan. Kiristysrengas , muovikansi ja vesilukko kuuluvat sarjaan vakiona. Saga Tuotenumero: PP Vähintään 1,4 litraa/sekunnissa, SS-EN 1253:n mukainen Pohja, Ø110 mm. Asennus: Vain betonipohjalle Sagassa on kiinteä korotusrengas, jota voi säätää portaattomasti 15 mm sekä kallistaa 4. Testattu ja hyväksytty SS-EN 1253:n mukaan. Kiristysrengas , muovikansi ja vesilukko kuuluvat sarjaan vakiona. 6

7 Muovi Lattiakaivot Saga , Tuotenumero: PP Vähintään 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Sivu Ø50 mm. 167 Asennus: Vain betonipohjalle Sagassa on kiinteä korotusrengas, jota voi säätää portaattomasti 15 mm sekä kallistaa 4. Testattu ja hyväksytty SS- EN 1253:n mukaan. Kiristysrengas , muovikansi ja vesilukko kuuluvat sarjaan vakiona. Saga 75, Tuotenumero: PP Vähintään 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Sivussa 45 kallistus, Ø75 mm. Asennus: Vain betonipohjalle Sagassa on kiinteä korotusrengas, jota voi säätää portaattomasti 15 mm sekä kallistaa 4. Testattu ja hyväksytty SS- EN 1253:n mukaan. Kiristysrengas , muovikansi ja vesilukko kuuluvat sarjaan vakiona. Brage Brage Brage 50 kuivakaivo, ei vesilukkoa ABS Vähintään 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Pohja, Ø50 mm. Kiristysrengas , muovikansi ja vesilukko kuuluvat sarjaan vakiona. Brage 75 Tuotenumero: Brage Brage 75 kuivakaivo, ei vesilukkoa N Brage 75, Nood-vesilukko PP Vähintään 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Pohja, Ø75 mm. Kiristysrengas , muovikansi ja vesilukko kuuluvat sarjaan vakiona. 7

8 Lattiakaivot Muovi Brage 75 KM PEH Vähintään 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Pohja, Ø75 mm. Kiristysrengas , muovikansi ja vesilukko kuuluvat sarjaan vakiona. Brage Brage Brage 110 kuivakaivo, ei vesilukkoa PEH 180 Vähintään 1,4 litraa/sekunnissa, SS-EN 1253:n mukainen Pohja, Ø110 mm. Kiristysrengas , muovikansi ja vesilukko kuuluvat sarjaan vakiona. Suihkukaivo Tuotenumero: ABS Vähintään 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Pohja, Ø50 mm. Kiristysrengas , muovikansi ja vesilukko kuuluvat sarjaan vakiona. HUOM! Tähän kaivoon ei ole sopivaa NOOD-lukkoa. Loke Loke Loke kuivakaivo, ei vesilukkoa PP Vähintään 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Pohja, Ø75/Ø110 mm. Kolme ylimääräistä tuloaukkoa. Kiristysrengas , muovikansi , 1 kpl VL-muhvi 32 ja vesilukko kuuluvat sarjaan vakiona. 8

9 Muovi Lattiakaivot Oden Tuotenumero: Oden Oden kuivakaivo, ei vesilukkoa N Oden, Nood-vesilukko PP Vähintään 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Sivu Ø50 mm. Kiristysrengas , muovikansi ja vesilukko kuuluvat sarjaan vakiona. Oden PEH Tuotenumero: Oden PEH Oden PEH kuivakaivo, ei vesilukkoa PEH Vähintään 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Sivu Ø50 mm. Kiristysrengas , muovikansi ja vesilukko kuuluvat sarjaan vakiona. Freja PEH Rakennuskorkeus: 99 mm. (Matalarakenteinen) Vähintään 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Sivu Ø50 mm. Kiristysrengas , muovikansi ja vesilukko kuuluvat sarjaan vakiona. Ymer 50 Tuotenumero: Ymer Ymer 50 kuivakaivo, ei vesilukkoa PEH Rakennuskorkeus: 99 mm. (Matalarakenteinen) Vähintään 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Sivu Ø50 mm. Kiristysrengas , muovikansi ja vesilukko kuuluvat sarjaan vakiona. 9

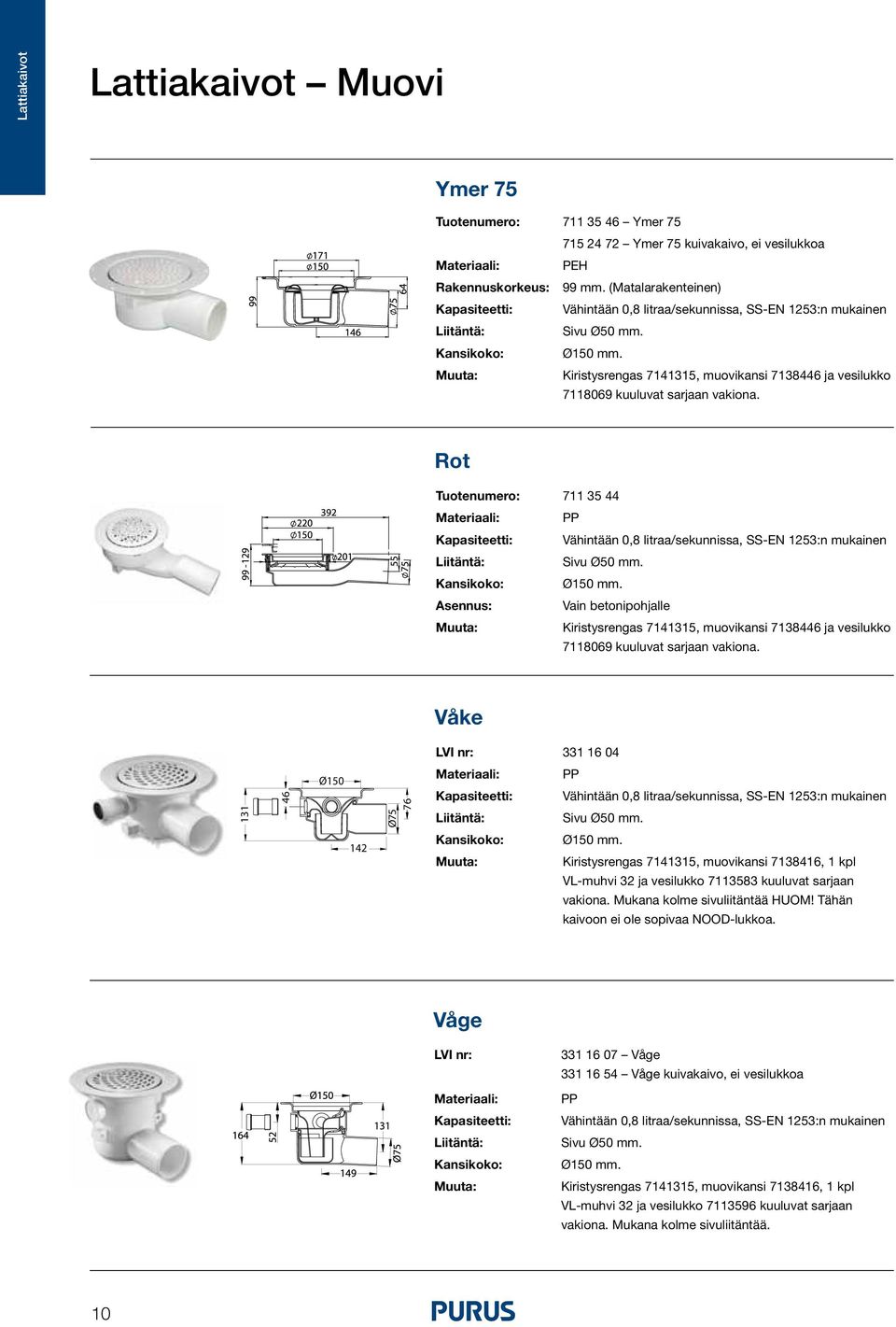

10 Lattiakaivot Muovi Ymer 75 Tuotenumero: Ymer Ymer 75 kuivakaivo, ei vesilukkoa PEH Rakennuskorkeus: 99 mm. (Matalarakenteinen) Vähintään 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Sivu Ø50 mm. Kiristysrengas , muovikansi ja vesilukko kuuluvat sarjaan vakiona. Rot Tuotenumero: PP Vähintään 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Sivu Ø50 mm. Asennus: Vain betonipohjalle Kiristysrengas , muovikansi ja vesilukko kuuluvat sarjaan vakiona. Våke Ø150 Ø75 76 PP Vähintään 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Sivu Ø50 mm. 142 Kiristysrengas , muovikansi , 1 kpl VL-muhvi 32 ja vesilukko kuuluvat sarjaan vakiona. Mukana kolme sivuliitäntää HUOM! Tähän kaivoon ei ole sopivaa NOOD-lukkoa. Våge Våge Våge kuivakaivo, ei vesilukkoa PP Vähintään 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Sivu Ø50 mm. Kiristysrengas , muovikansi , 1 kpl VL-muhvi 32 ja vesilukko kuuluvat sarjaan vakiona. Mukana kolme sivuliitäntää. 10

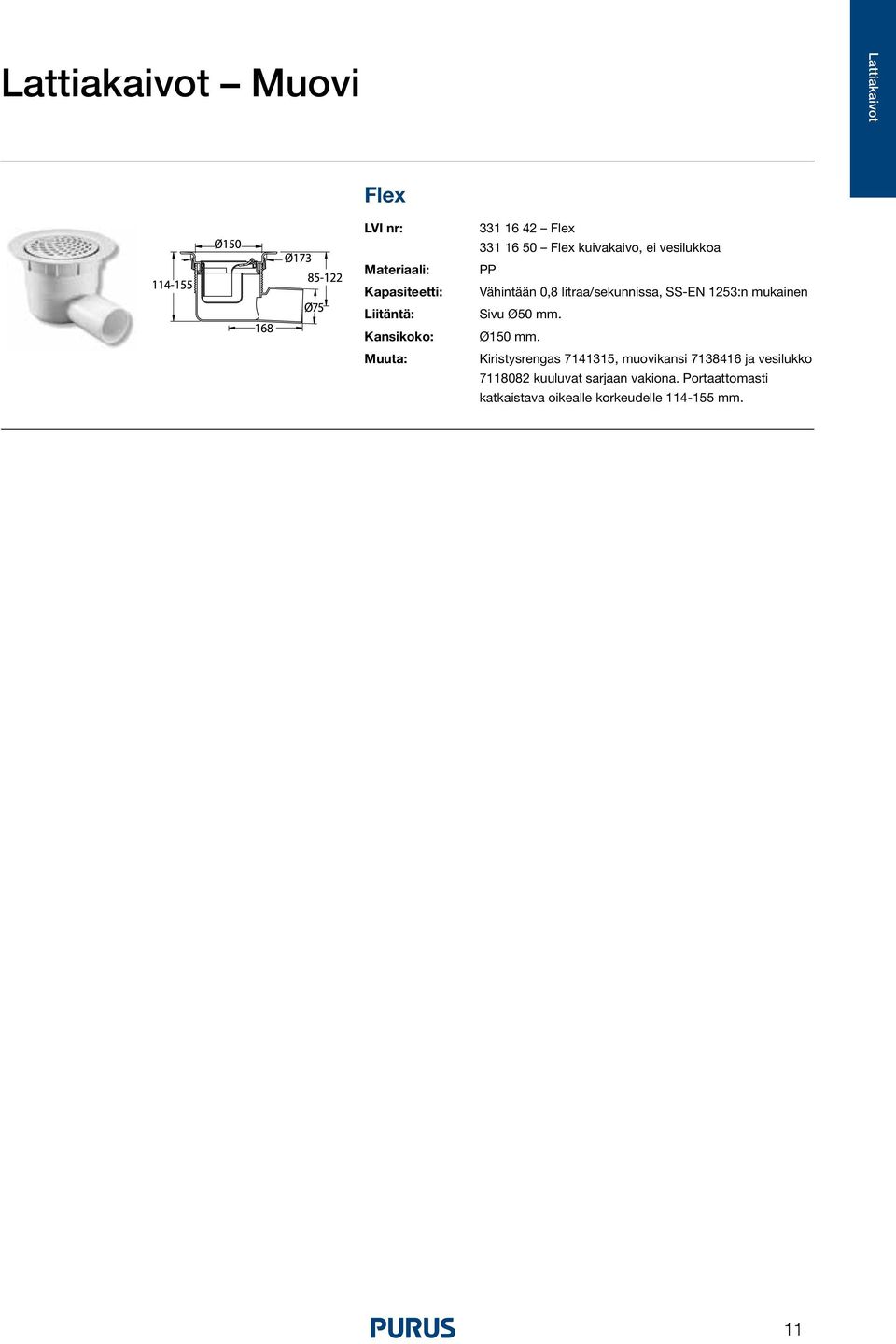

11 Muovi Lattiakaivot Flex Flex Flex kuivakaivo, ei vesilukkoa PP Vähintään 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Sivu Ø50 mm. Kiristysrengas , muovikansi ja vesilukko kuuluvat sarjaan vakiona. Portaattomasti katkaistava oikealle korkeudelle mm. 11

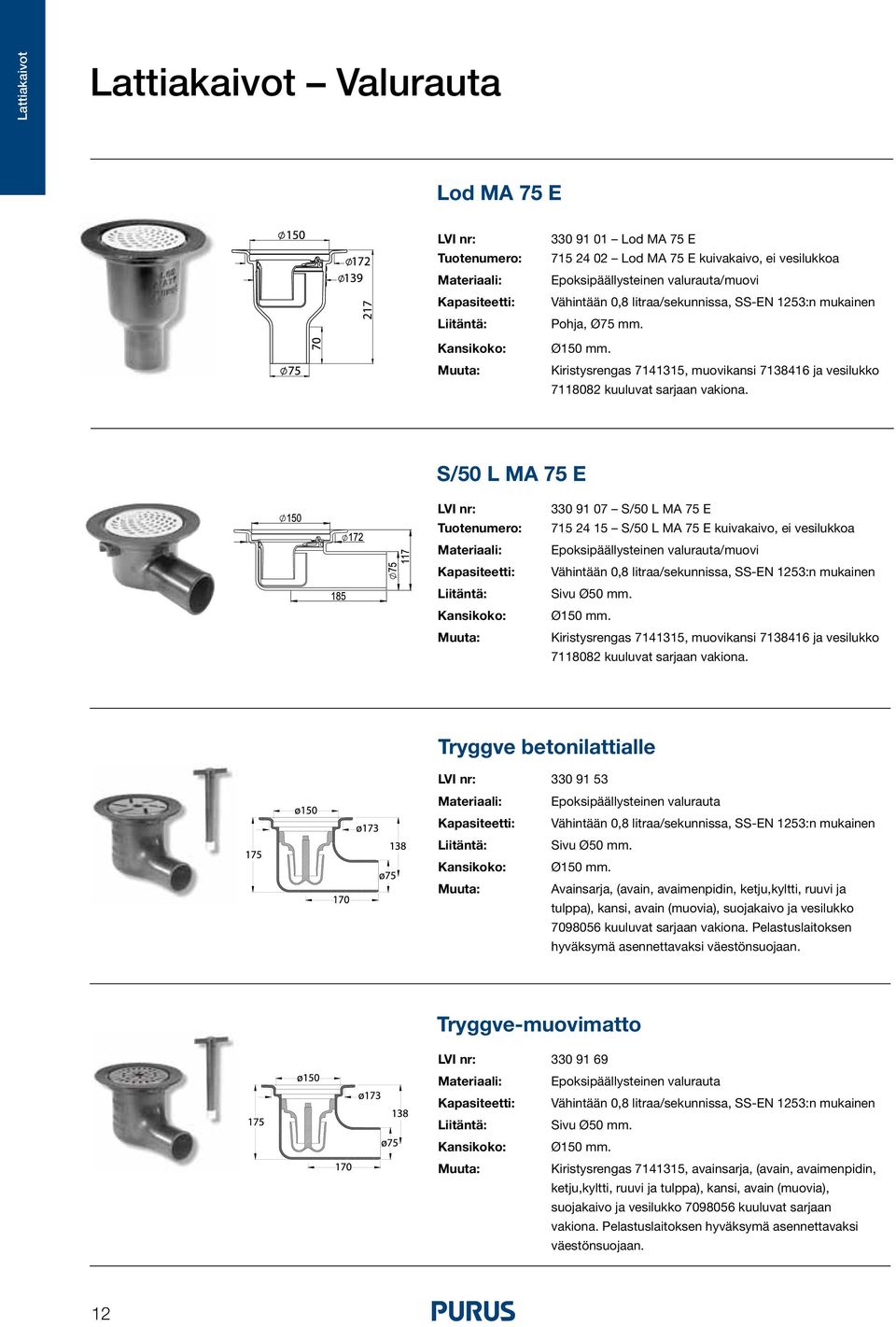

12 Lattiakaivot Valurauta Lod MA 75 E Tuotenumero: Lod MA 75 E Lod MA 75 E kuivakaivo, ei vesilukkoa Epoksipäällysteinen valurauta/muovi Vähintään 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Pohja, Ø75 mm. Kiristysrengas , muovikansi ja vesilukko kuuluvat sarjaan vakiona. S/50 L MA 75 E Tuotenumero: S/50 L MA 75 E S/50 L MA 75 E kuivakaivo, ei vesilukkoa Epoksipäällysteinen valurauta/muovi Vähintään 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Sivu Ø50 mm. Kiristysrengas , muovikansi ja vesilukko kuuluvat sarjaan vakiona. Tryggve betonilattialle Epoksipäällysteinen valurauta Vähintään 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Sivu Ø50 mm. Avainsarja, (avain, avaimenpidin, ketju,kyltti, ruuvi ja tulppa), kansi, avain (muovia), suojakaivo ja vesilukko kuuluvat sarjaan vakiona. Pelastuslaitoksen hyväksymä asennettavaksi väestönsuojaan. Tryggve-muovimatto Epoksipäällysteinen valurauta Vähintään 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Sivu Ø50 mm. Kiristysrengas , avainsarja, (avain, avaimenpidin, ketju,kyltti, ruuvi ja tulppa), kansi, avain (muovia), suojakaivo ja vesilukko kuuluvat sarjaan vakiona. Pelastuslaitoksen hyväksymä asennettavaksi väestönsuojaan. 12

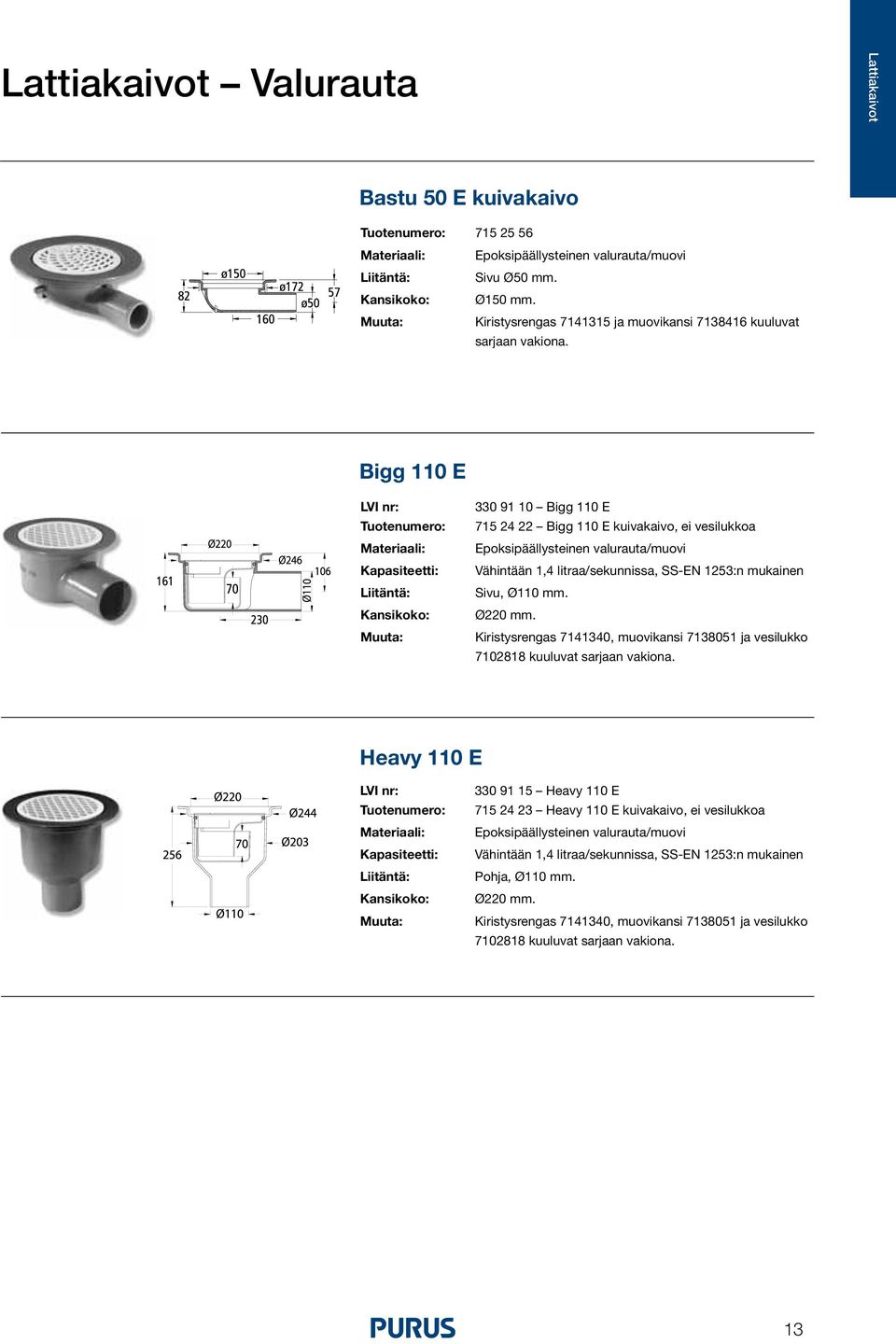

13 Valurauta Lattiakaivot Bastu 50 E kuivakaivo Tuotenumero: Epoksipäällysteinen valurauta/muovi Sivu Ø50 mm. Kiristysrengas ja muovikansi kuuluvat sarjaan vakiona. Bigg 110 E Tuotenumero: Bigg 110 E Bigg 110 E kuivakaivo, ei vesilukkoa Epoksipäällysteinen valurauta/muovi Vähintään 1,4 litraa/sekunnissa, SS-EN 1253:n mukainen Sivu, Ø110 mm. Ø220 mm. Kiristysrengas , muovikansi ja vesilukko kuuluvat sarjaan vakiona. Heavy 110 E Tuotenumero: Heavy 110 E Heavy 110 E kuivakaivo, ei vesilukkoa Epoksipäällysteinen valurauta/muovi Vähintään 1,4 litraa/sekunnissa, SS-EN 1253:n mukainen Pohja, Ø110 mm. Ø220 mm. Kiristysrengas , muovikansi ja vesilukko kuuluvat sarjaan vakiona. 13

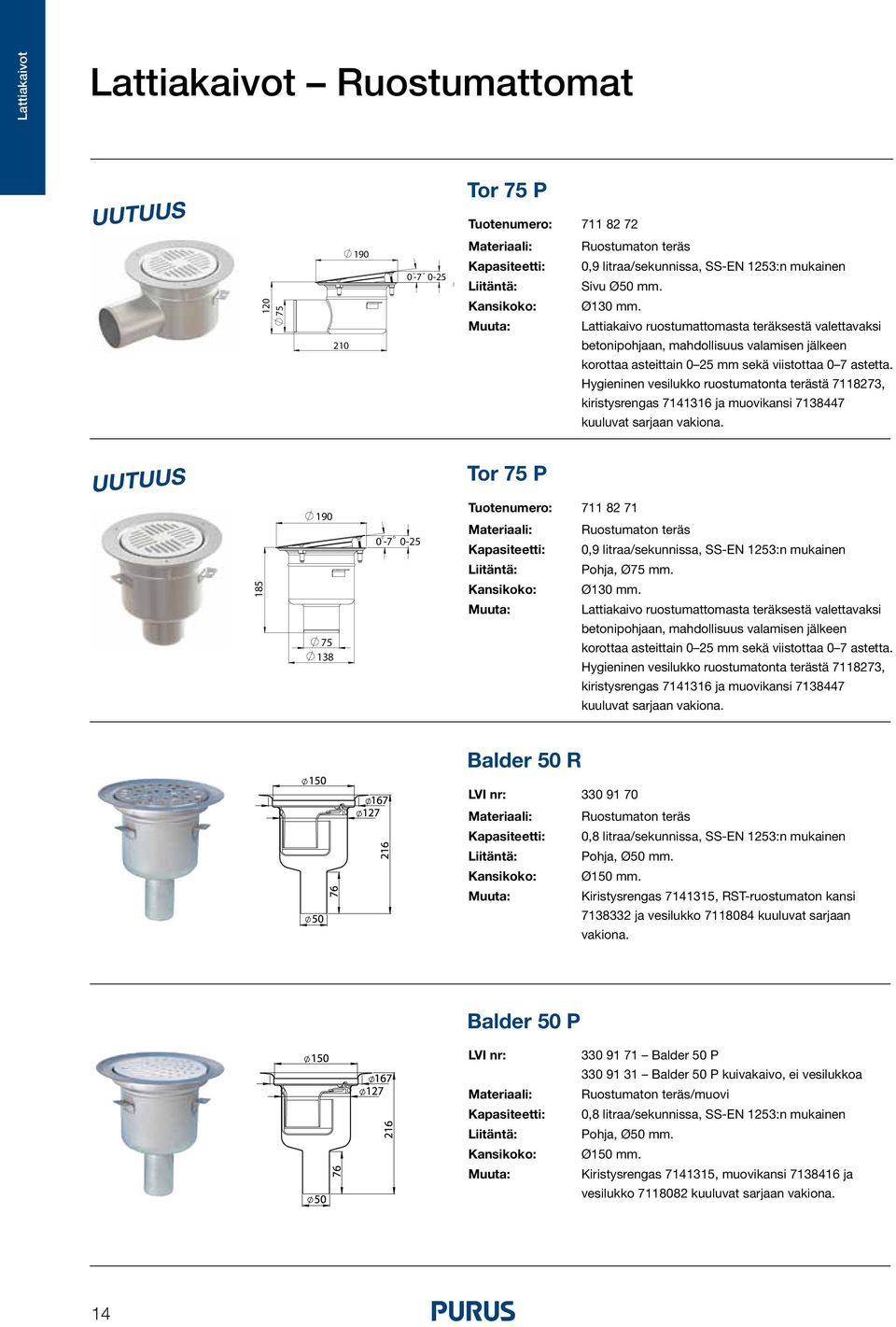

14 Lattiakaivot Ruostumattomat UUTUUS Tor 75 P Tuotenumero: Ruostumaton teräs 0,9 litraa/sekunnissa, SS-EN 1253:n mukainen Sivu Ø50 mm Ø130 mm. Lattiakaivo ruostumattomasta teräksestä valettavaksi betonipohjaan, mahdollisuus valamisen jälkeen korottaa asteittain 0 25 mm sekä viistottaa 0 7 astetta. Hygieninen vesilukko ruostumatonta terästä , kiristysrengas ja muovikansi kuuluvat sarjaan vakiona. UUTUUS Tor 75 P Tuotenumero: Ruostumaton teräs 0,9 litraa/sekunnissa, SS-EN 1253:n mukainen Pohja, Ø75 mm. 185 Ø130 mm Lattiakaivo ruostumattomasta teräksestä valettavaksi betonipohjaan, mahdollisuus valamisen jälkeen korottaa asteittain 0 25 mm sekä viistottaa 0 7 astetta. Hygieninen vesilukko ruostumatonta terästä , kiristysrengas ja muovikansi kuuluvat sarjaan vakiona. Balder 50 R Ruostumaton teräs 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Pohja, Ø50 mm. Kiristysrengas , RST-ruostumaton kansi ja vesilukko kuuluvat sarjaan vakiona. Balder 50 P Balder 50 P Balder 50 P kuivakaivo, ei vesilukkoa Ruostumaton teräs/muovi 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Pohja, Ø50 mm. Kiristysrengas , muovikansi ja vesilukko kuuluvat sarjaan vakiona. 14

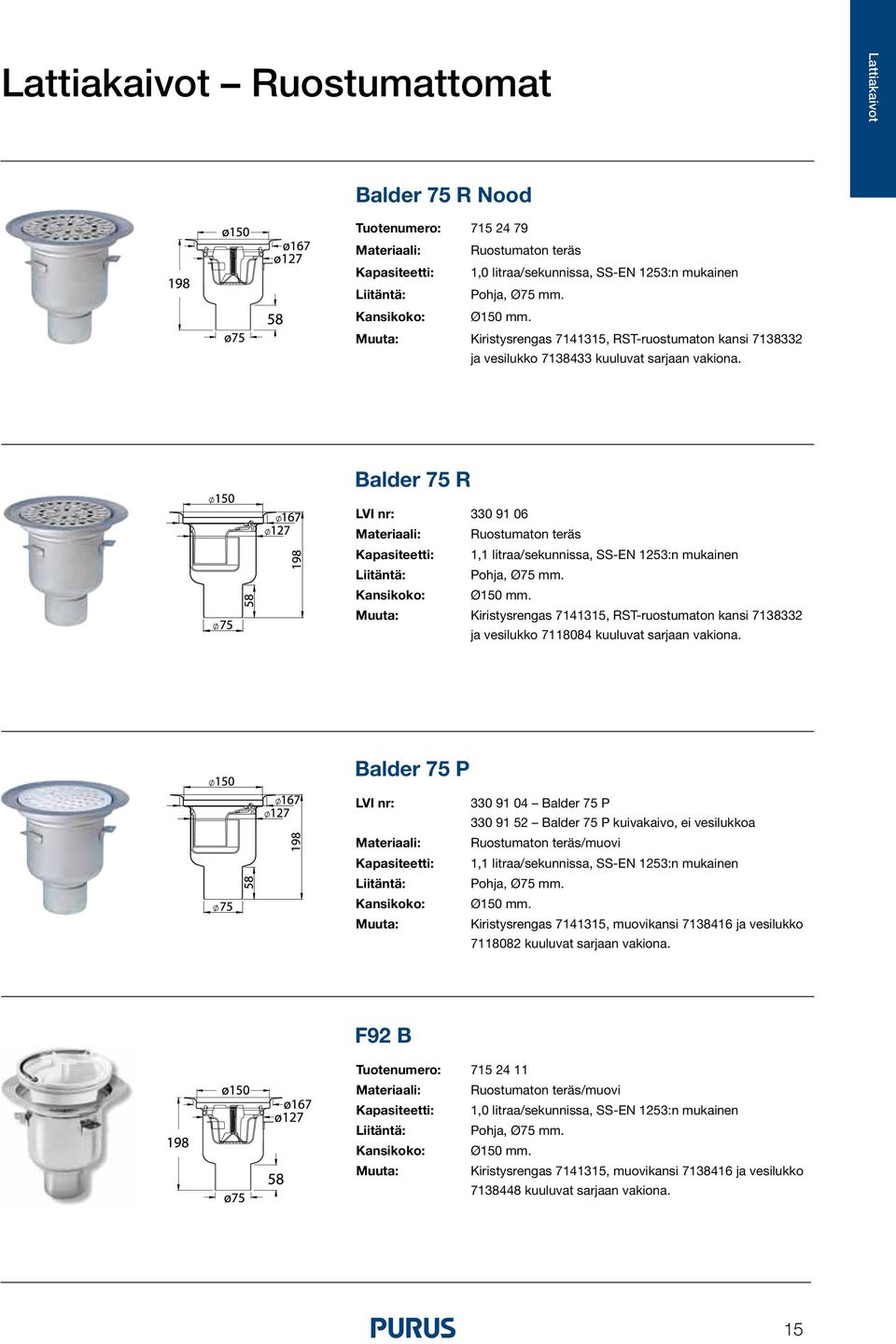

15 Ruostumattomat Lattiakaivot Balder 75 R Nood Tuotenumero: Ruostumaton teräs 1,0 litraa/sekunnissa, SS-EN 1253:n mukainen Pohja, Ø75 mm. Kiristysrengas , RST-ruostumaton kansi ja vesilukko kuuluvat sarjaan vakiona. Balder 75 R Ruostumaton teräs 1,1 litraa/sekunnissa, SS-EN 1253:n mukainen Pohja, Ø75 mm. Kiristysrengas , RST-ruostumaton kansi ja vesilukko kuuluvat sarjaan vakiona. Balder 75 P Balder 75 P Balder 75 P kuivakaivo, ei vesilukkoa Ruostumaton teräs/muovi 1,1 litraa/sekunnissa, SS-EN 1253:n mukainen Pohja, Ø75 mm. Kiristysrengas , muovikansi ja vesilukko kuuluvat sarjaan vakiona. F92 B Tuotenumero: Ruostumaton teräs/muovi 1,0 litraa/sekunnissa, SS-EN 1253:n mukainen Pohja, Ø75 mm. Kiristysrengas , muovikansi ja vesilukko kuuluvat sarjaan vakiona. 15

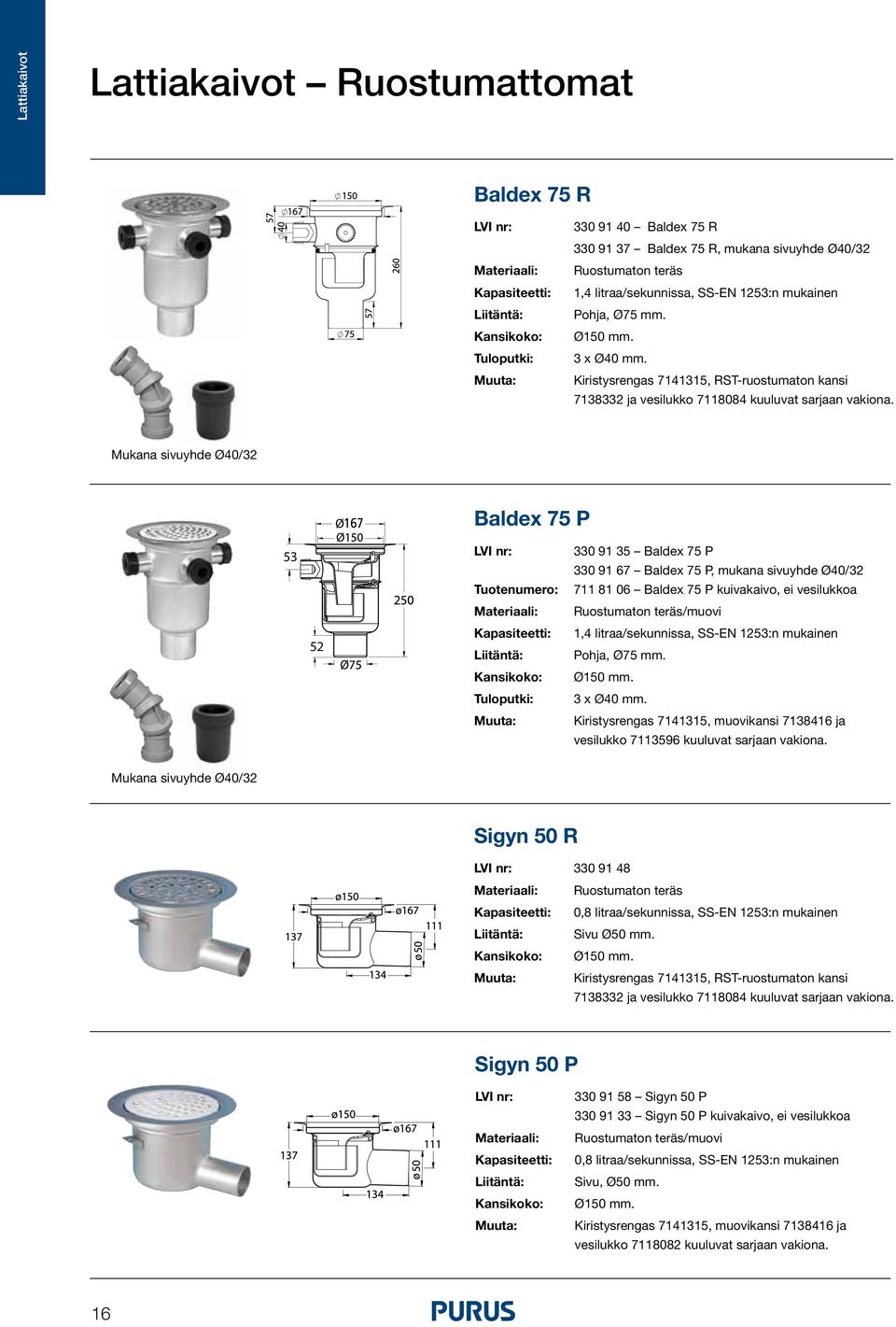

16 Lattiakaivot Ruostumattomat Baldex 75 R Tuloputki: Baldex 75 R Baldex 75 R, mukana sivuyhde Ø40/32 Ruostumaton teräs 1,4 litraa/sekunnissa, SS-EN 1253:n mukainen Pohja, Ø75 mm. 3 x Ø40 mm. Kiristysrengas , RST-ruostumaton kansi ja vesilukko kuuluvat sarjaan vakiona. Mukana sivuyhde Ø40/32 Baldex 75 P Tuotenumero: Tuloputki: Baldex 75 P Baldex 75 P, mukana sivuyhde Ø40/ Baldex 75 P kuivakaivo, ei vesilukkoa Ruostumaton teräs/muovi 1,4 litraa/sekunnissa, SS-EN 1253:n mukainen Pohja, Ø75 mm. 3 x Ø40 mm. Kiristysrengas , muovikansi ja vesilukko kuuluvat sarjaan vakiona. Mukana sivuyhde Ø40/32 Sigyn 50 R Ruostumaton teräs 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Sivu Ø50 mm. Kiristysrengas , RST-ruostumaton kansi ja vesilukko kuuluvat sarjaan vakiona. Sigyn 50 P Sigyn 50 P Sigyn 50 P kuivakaivo, ei vesilukkoa Ruostumaton teräs/muovi 0,8 litraa/sekunnissa, SS-EN 1253:n mukainen Sivu, Ø50 mm. Kiristysrengas , muovikansi ja vesilukko kuuluvat sarjaan vakiona. 16

17 Ruostumattomat Lattiakaivot Sigyn 75 R Nood Tuotenumero: Ruostumaton teräs 1,0 litraa/sekunnissa, SS-EN 1253:n mukainen Sivu Ø50 mm. Kiristysrengas , RST-ruostumaton kansi ja vesilukko kuuluvat sarjaan vakiona. Sigyn 75 R Ruostumaton teräs 1,1 litraa/sekunnissa, SS-EN 1253:n mukainen Sivu Ø50 mm. Kiristysrengas , RST-ruostumaton kansi ja vesilukko kuuluvat sarjaan vakiona. Sigyn 75 P Tuotenumero: Sigyn 75 P Sigyn 75 P kuivakaivo, ei vesilukkoa Ruostumaton teräs/muovi 1,1 litraa/sekunnissa, SS-EN 1253:n mukainen Sivu Ø50 mm. Kiristysrengas , muovikansi ja vesilukko kuuluvat sarjaan vakiona. F92 S Tuotenumero: Ruostumaton teräs/muovi 1,0 litraa/sekunnissa, SS-EN 1253:n mukainen Sivu Ø50 mm. Kiristysrengas , muovikansi ja muovinen vesilukko kuuluvat sarjaan vakiona. 17

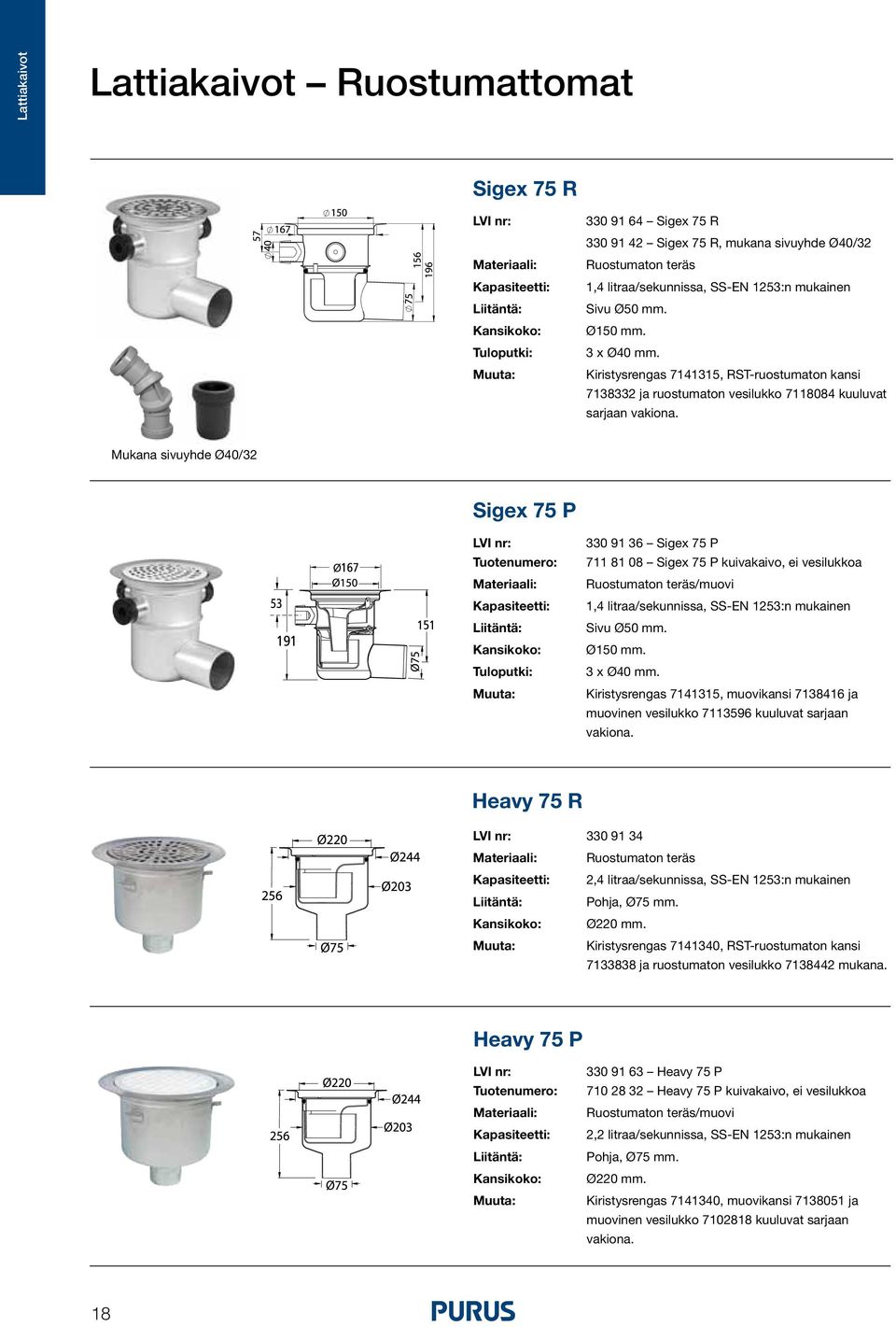

18 Lattiakaivot Ruostumattomat Sigex 75 R Tuloputki: Sigex 75 R Sigex 75 R, mukana sivuyhde Ø40/32 Ruostumaton teräs 1,4 litraa/sekunnissa, SS-EN 1253:n mukainen Sivu Ø50 mm. 3 x Ø40 mm. Kiristysrengas , RST-ruostumaton kansi ja ruostumaton vesilukko kuuluvat sarjaan vakiona. Mukana sivuyhde Ø40/32 Sigex 75 P Tuotenumero: Tuloputki: Sigex 75 P Sigex 75 P kuivakaivo, ei vesilukkoa Ruostumaton teräs/muovi 1,4 litraa/sekunnissa, SS-EN 1253:n mukainen Sivu Ø50 mm. 3 x Ø40 mm. Kiristysrengas , muovikansi ja muovinen vesilukko kuuluvat sarjaan vakiona. Heavy 75 R Ruostumaton teräs 2,4 litraa/sekunnissa, SS-EN 1253:n mukainen Pohja, Ø75 mm. Ø220 mm. Kiristysrengas , RST-ruostumaton kansi ja ruostumaton vesilukko mukana. Heavy 75 P Tuotenumero: Heavy 75 P Heavy 75 P kuivakaivo, ei vesilukkoa Ruostumaton teräs/muovi 2,2 litraa/sekunnissa, SS-EN 1253:n mukainen Pohja, Ø75 mm. Ø220 mm. Kiristysrengas , muovikansi ja muovinen vesilukko kuuluvat sarjaan vakiona. 18

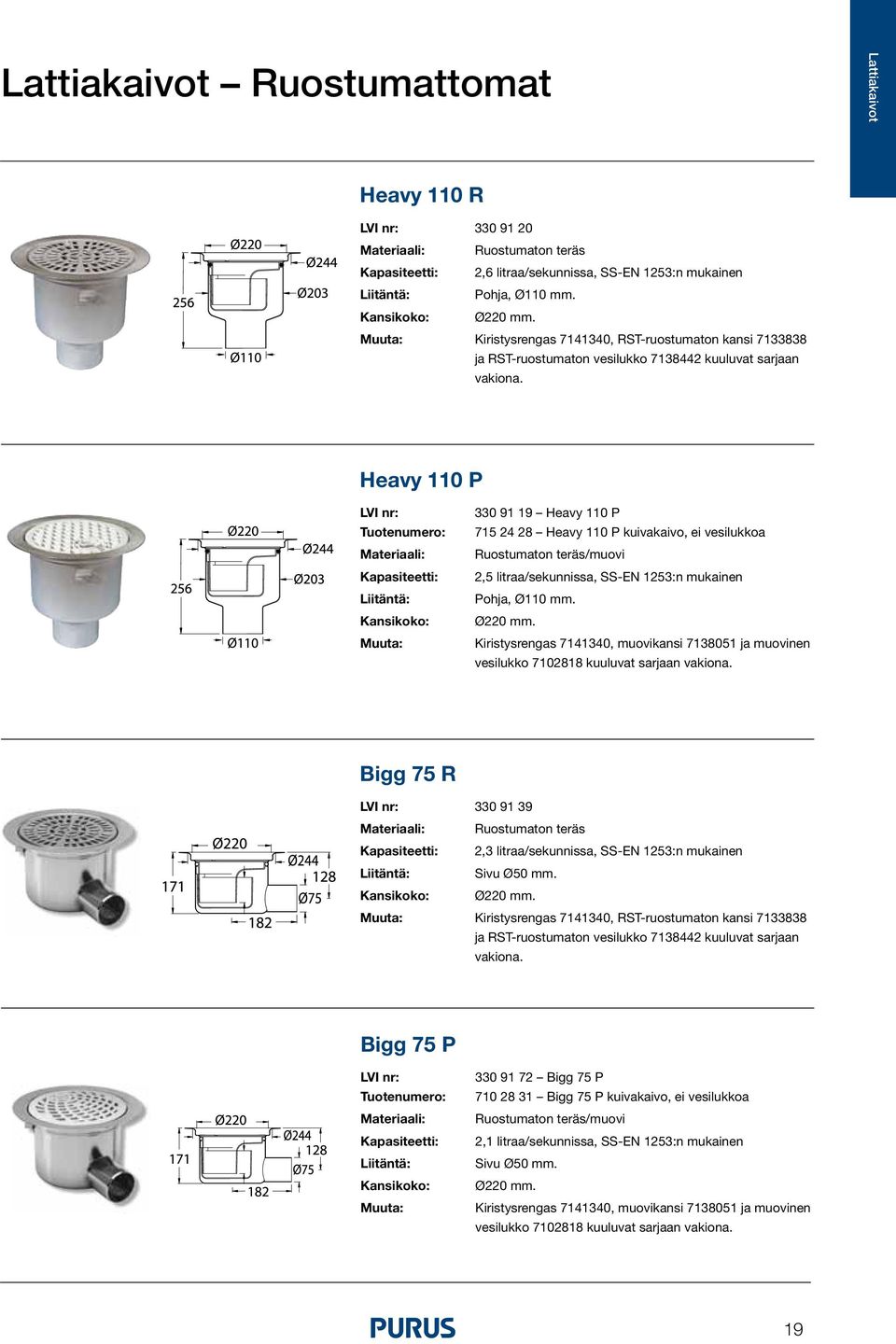

19 Ruostumattomat Lattiakaivot Heavy 110 R Ruostumaton teräs 2,6 litraa/sekunnissa, SS-EN 1253:n mukainen Pohja, Ø110 mm. Ø220 mm. Kiristysrengas , RST-ruostumaton kansi ja RST-ruostumaton vesilukko kuuluvat sarjaan vakiona. Heavy 110 P Tuotenumero: Heavy 110 P Heavy 110 P kuivakaivo, ei vesilukkoa Ruostumaton teräs/muovi 2,5 litraa/sekunnissa, SS-EN 1253:n mukainen Pohja, Ø110 mm. Ø220 mm. Kiristysrengas , muovikansi ja muovinen vesilukko kuuluvat sarjaan vakiona. Bigg 75 R Ruostumaton teräs 2,3 litraa/sekunnissa, SS-EN 1253:n mukainen Sivu Ø50 mm. Ø220 mm. Kiristysrengas , RST-ruostumaton kansi ja RST-ruostumaton vesilukko kuuluvat sarjaan vakiona. Bigg 75 P Tuotenumero: Bigg 75 P Bigg 75 P kuivakaivo, ei vesilukkoa Ruostumaton teräs/muovi 2,1 litraa/sekunnissa, SS-EN 1253:n mukainen Sivu Ø50 mm. Ø220 mm. Kiristysrengas , muovikansi ja muovinen vesilukko kuuluvat sarjaan vakiona. 19

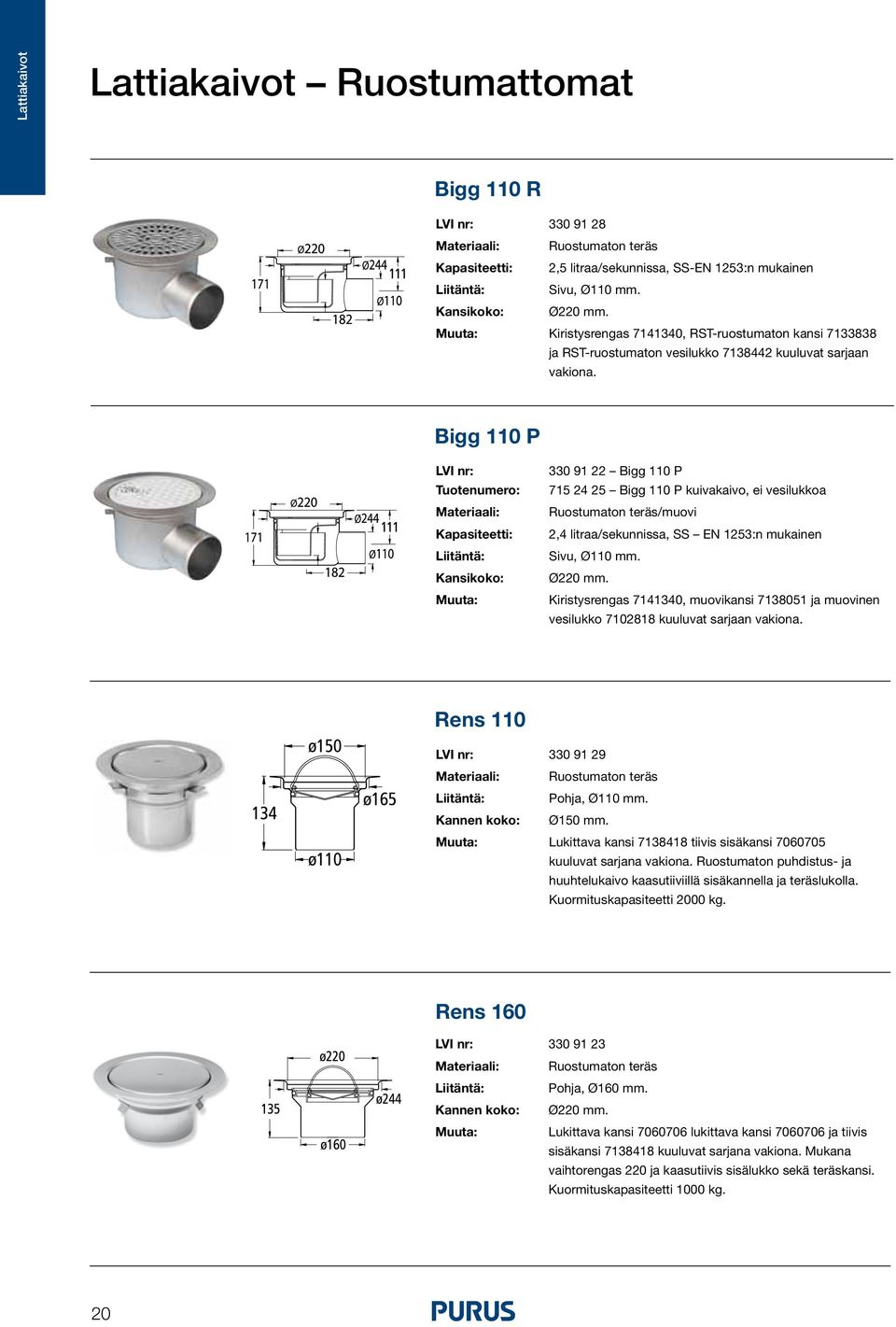

20 Lattiakaivot Ruostumattomat Bigg 110 R Ruostumaton teräs 2,5 litraa/sekunnissa, SS-EN 1253:n mukainen Sivu, Ø110 mm. Ø220 mm. Kiristysrengas , RST-ruostumaton kansi ja RST-ruostumaton vesilukko kuuluvat sarjaan vakiona. Bigg 110 P Tuotenumero: Bigg 110 P Bigg 110 P kuivakaivo, ei vesilukkoa Ruostumaton teräs/muovi 2,4 litraa/sekunnissa, SS EN 1253:n mukainen Sivu, Ø110 mm. Ø220 mm. Kiristysrengas , muovikansi ja muovinen vesilukko kuuluvat sarjaan vakiona. Rens Ruostumaton teräs Pohja, Ø110 mm. Kannen koko: Lukittava kansi tiivis sisäkansi kuuluvat sarjana vakiona. Ruostumaton puhdistus- ja huuhtelukaivo kaasutiiviillä sisäkannella ja teräslukolla. Kuormituskapasiteetti 2000 kg. Rens Ruostumaton teräs Pohja, Ø160 mm. Kannen koko: Ø220 mm. Lukittava kansi lukittava kansi ja tiivis sisäkansi kuuluvat sarjana vakiona. Mukana vaihtorengas 220 ja kaasutiivis sisälukko sekä teräskansi. Kuormituskapasiteetti 1000 kg. 20

21 Ruostumattomat Lattiakaivot Rens 110 Tuotenumero: Ruostumaton teräs/muovi Pohja, Ø110 mm. Kiristysrengas ja muovikansi kuuluvat sarjaan vakiona. Rens 160 Tuotenumero: Ruostumaton teräs/muovi Pohja, Ø160 mm. Ø220 mm. Kiristysrengas ja muovikansi mukana. Voidaan varustaa vaihtorenkaalla 220 ja vesilukolla. 21

22 Kuivakaivo Tarkoitettu lämpimän ja kylmän veden tahattoman virtauksen estämiseen. Mukana irrotettava automaattinen hajulukko, joka estää epämiellyttävän hajun leviämisen viemäristä silloinkin, kun hajulukossa ei ole vettä. Kuivakaivo voidaan sijoittaa pesupöydän alle, keittiön jääkoneeseen tai vastaavaan paikkaan. Mini Max 50 sopii käytettäväksi kuivakaivona, lisätietoa kohdassa "Lattiakaivot muovi"! Safe Klinker liimattavalla laipalla Tuotenumero: Muovi/ruostumaton Pohja, Ø50 mm. Kehyksen koko: 100x100 mm. 0,4 litraa/sekunnissa Mukana hajulukko, kehys ja kansi. Safe Klinker kiristysrenkaalla Tuotenumero: Muovi/ruostumaton Pohja, Ø50 mm. Kehyksen koko: 100x100 mm. 0,4 litraa/sekunnissa Mukana hajulukko, kehys ja kansi. Safe Muovimatto Tuotenumero: Muovi Pohja, Ø50 mm. Ø75 mm. 0,4 litraa/sekunnissa Mukana kiristysrengas, hajulukko ja ritiläkansi. 22

23 Design-kannet Purus Square Lattiakaivot Nelikulmainen design-kansi laattalattialle. Asennus betoni- tai puupohjalle. Valitse Purus-kaivo Ø130 tai Ø150 Purus Squarella. Kuormitusluokka: K3 (300 kg). TWIST Ruostumaton kehys/kansi, korkeus 6 mm. Tuotenumero Mitat x x 200 PLATINUM Muovikehys, korkeus 12,5 mm. Paneeli ruostumattomasta teräksestä. Tuotenumero Mitat x 130* x 150 WAVE Ruostumaton kehys/kansi, korkeus 6 mm. LVI nr. Mitat x x 200 BLACK Muovikehys, korkeus 12,5 mm. Paneeli komposiittimuovia. Tuotenumero Mitat x 130* x 150 DROP Ruostumaton kehys/kansi, korkeus 6 mm. LVI nr. Mitat x x 200 WHITE Muovikehys, korkeus 12,5 mm. Paneeli komposiittimuovia. Tuotenumero Mitat x 130* x 150 TILE INSERT Ulkokehys muovia, korkeus 12,5 mm. Sisäkehys ruostumatonta terästä Tuotenumero Mitat x 130* x 150 RED Muovikehys, korkeus 12,5 mm. Paneeli komposiittimuovia. Tuotenumero Mitat x 130* x 150 DONNA Ulkokehys muovia, korkeus 12,5 mm. Sisäkehys ruostumatonta terästä. Sisäosa lasia. * VainPurus-kaivoille, joiden kansikoko 130 Tuotenumero Mitat x

24 Neliökannet Neliökannet, mitat 200x200 ja 300x300 mm, ruostumaton kehys/kansi. Kuormitusluokka: 300 kg ja 1500 kg. Neliökannet 200x200 Kehyksen koko: Reikä: Ruostumaton teräs 200x200 mm. Enintään Ø40 mm. putkelle LVI nr. Tuotteen nimi, kuvaus Korkeus (mm) Kuormitusluokka Muuta Neliökansi, ruostumaton, ei aukkoa 6 K3 (300 kg) Neliökansi, ruostumaton, ei aukkoa 6 L15 (1500 kg) Lukitusruuvisarja mukana Neliökansi ruostumaton, aukollinen 6 K3 (300 kg) Neliökansi, ruostumaton, ei aukkoa 25 (voidaan lyhentää) K3 (300 kg) Kiinniruuvattu kansi Neliökansi, ruostumaton, ei aukkoa 50 (voidaan lyhentää) K3 (300 kg) Kiinniruuvattu kansi Neliökansi, ruostumaton, ei aukkoa 100 (voidaan lyhentää) K3 (300 kg) Kiinniruuvattu kansi Tuotenumero Tuotteen nimi, kuvaus Korkeus (mm) Kuormitusluokka Muuta Neliökansi, ruostumaton, ei aukkoa 6 K3 (300 kg) ABS Neliökansi ruostumaton, aukollinen 25 (voidaan lyhentää) K3 (300 kg) Kiinniruuvattu kansi Neliökansi, ruostumaton, ei aukkoa 25 (voidaan lyhentää) L15 (1500 kg) Kiinniruuvattu kansi Neliökannet 300x300 Kehyksen koko: Reikä: Ruostumaton teräs 300x300 mm. Ø220 mm. Enintään Ø50 mm. putkelle LVI nr. Tuotteen nimi, kuvaus Korkeus (mm) Kuormitusluokka: Neliökansi, ruostumaton, ei aukkoa 6 K3 (300 kg). Kiinniruuvattu kansi Neliökansi, ruostumaton, ei aukkoa 6 L15 (1500 kg) Lukitusruuvisarja mukana Neliökansi, ruostumaton, ei aukkoa 50 (voidaan lyhentää) K3 (300 kg). Kiinniruuvattu kansi Tuotenumero Tuotteen nimi, kuvaus Korkeus (mm) Kuormitusluokka: Neliökansi ruostumaton, aukollinen 6 K3 (300 kg). Kiinniruuvattu kansi Neliökansi ruostumaton, aukollinen 50 (voidaan lyhentää) K3 (300 kg). Kiinniruuvattu kansi Neliökansi, ruostumaton, ei aukkoa 45 (voidaan lyhentää) K3 (300 kg). Revolt-kaivot Neliökansi, ruostumaton, ei aukkoa 50 (voidaan lyhentää) L15 (1500 kg) Kiinniruuvattu kansi 24

25 Kannet Lattiakaivot P 130, kansi PP Ø130 mm. Muovimatolle P 130 MU, kansi Tuotenumero: PP Ø130 mm. Reikä: Enintään Ø40 mm. putkelle Muovimatolle Art Deco 130 ruostumaton, kansi Tuotenumero: Ruostumaton teräs Ø130 mm. Kuormitusluokka K3 (300 kg) Drop 130 ruostumaton, kansi Tuotenumero: Ruostumaton teräs Ø130 mm. Kuormitusluokka K3 (300 kg) Wave 130 ruostumaton, kansi Tuotenumero: Ruostumaton teräs Ø130 mm. Kuormitusluokka K3 (300 kg) Drop 150 ruostumaton, kansi Tuotenumero: Ruostumaton teräs Muovimatolle- Kuormitusluokka K3 (300 kg) 25

26 Kannet Wave 150 ruostumaton, kansi Tuotenumero: Ruostumaton teräs Muovimatolle. Kuormitusluokka K3 (300 kg). Tryggve betonille Tuotenumero: Ruostumaton teräs Dropp PP Muovimatolle. Kuormitusluokka K3 (300 kg). SR 150, kansi Reikä: ei aukkoa aukollinen Ruostumaton teräs Enintään Ø40 mm. putkelle Muovimatolle. Kuormitusluokka K3 (300 kg). P 150, kansi Tuotenumero: Reikä: ei aukkoa aukollinen Muovi Enintään Ø40 mm. putkelle Muovimatolle. Kuormitusluokka K3 (300 kg). 26

27 Kannet Lattiakaivot SRF 150 UU, kansi Ruostumaton teräs Muovimatolle- Kuormitusluokka L15 (1500 kg). PG 150, kansi Tuotenumero: Reikä: ei putkireikää aukollinen Muovipäällysteinen valurauta Enintään Ø40 mm. putkelle Muovimatolle. Kuormitusluokka K3 (300 kg). SRB 150, kansi Reikä: ei putkireikää lukituskielellä, ei putkireikää Ruostumaton teräs Enintään Ø40 mm. putkelle Max. kuormitus 2000 kg. Betonilattioille ei kiristysrengasta. PK 175, kansi Tuotenumero: Reikä: ei aukkoa aukollinen Ruostumaton teräs 175x175 mm. Enintään Ø40 mm. putkelle Kuormitusluokka K3 (300 kg). P 220 UU, kansi Muovi Ø220 mm. Kansi ilman putkireikää Kuormitusluokka K3 (300 kg). 27

28 Kannet SR 220, kansi Reikä: ei putkireikää putkireikä Ruostumaton teräs Ø220 mm. Enintään Ø50 mm. putkelle Max. kuormitus 500 kg SRF 220 UU, kansi Tuotenumero: Ruostumaton teräs Ø220 mm. Kuormitusluokka L15 (1500 kg). SRF 220 UU, kansi Ruostumaton teräs Ø220 mm. Betonilattialle Max. kuormitus 4000 kg. Kansi ilman putkireikää, ruuvisarja. Drop 163, kansi Tuotenumero: ei aukkoa aukollinen Ruostumaton teräs Ø163 mm. Vaihtokansi Ø163 mm. pyöreäreikäiseen kansiin, sopii moniin kylpyhuneisiin, joissa neliökannet. Erikoiskannet Tuotenumero Tuotteen nimi, kuvaus Kuormitusluokka: Teräskansi 150 Ø150 M125 (12,5 tonnia) Ruostumaton teräs Teräskansi 160 Ø160 Revolt Ruostumaton teräs Teräskansi 238 Ø238 Revolt Ruostumaton teräs Teräskansi 238, aukollinen Ø238 Revolt Ruostumaton teräs Teräskansi 310, Revolt Ø310 Revolt Ruostumaton teräs Teräskansi 220 Ø220 M125 (12,5 tonnia) Ruostumaton teräs 28

29 Kannet Lattiakaivot Sisäkansi/tiivikansi PP Voidaan yhdistää kiristysrenkaaseen 220 (RSK ) ja rakentaa tiivis kansi kokoa 220. LPG 150 Tuotenumero: Muovipäällysteinen valurauta Max. kuormitus 500 kg LR Ruostumaton teräs Max. kuormitus 800 kg LRB 150 L Ruostumaton teräs Max. kuormitus 2500 kg. Betonilattioille LRF 150 Tuotenumero: Ruostumaton teräs Max. kuormitus 1500 kg. LR Ruostumaton teräs Ø220 mm. Max. kuormitus 1500 kg. 29

30 Kannet LRB 220 L Ruostumaton teräs Ø220 mm. Betonilattialle Max. kuormitus 400 kg LRB Ruostumaton teräs Ø220 mm. Betonilattialle Max. kuormitus 4000 kg Erikoiskansi Tuotenumero Tuotteen nimi, kuvaus Kuormitusluokka: Teräskansi 150 Ø150 M125 ( kg) Ruostumaton teräs Teräskansi 160 Ø160 Ruostumaton teräs Teräskansi 238 Ø238 Ruostumaton teräs Teräskansi 220 Ø220 M125 ( kg) Ruostumaton teräs Kiinnityssarja Kiinnityssarja muovikannelle Ruostumaton teräs Purus-kaivoille, kansikoko Ø130/ Kiinnityssarja ruostumattomalle kannelle Tuotenumero: Ruostumattomalle kannelle L15 Ruostumattomalle kannelle L15 Ruostumaton teräs Purus-kaivoille, kansikoko Ø150/Ø220 mm. 30

31 Massarenkaat Lattiakaivot Massarengas ruostumattomasta teräksestä. Käytetään massalattioille (esim. hartsi). Massarengas 130 Tuotenumero: Ø130 mm. 3 mm:n korotus Massarengas mm:n korotus mm:n korotus, lukitusmahdollisuus mm:n korotus mm:n korotus, lukitusmahdollisuus Massarengas mm:n korotus mm:n korotus, lukitusmahdollisuus Ø220 mm. Massarengas 130, kansi ja lukitus Tuotenumero: Ø130 mm. 3 mm:n korotus Massarengas 150, kansi ja lukitus Tuotenumero: mm:n korotus Massa Massarengas 3 / 22 mm:n korotus Kaivo 31

32 Tarkistusritilät Drop Tuotenumero: Ruostumaton teräs 150x300 mm. Twist Tuotenumero: Ruostumaton teräs 150x300 mm. Wave Tuotenumero: Ruostumaton teräs 150x300 mm. Korotusrenkaat Korotusrenkaat Ø130/150 mm. ABS-materiaali. Täydellinen sarja, o-rengastiiviste. Saatavana eri rakennuskorkeuksia FHP Ø130 mm. Rakennuskorkeus: 13 mm. FHP Ø130 mm. Rakennuskorkeus: 25 mm. FHP 13 nelikulmainen Rakennuskorkeus: 13 mm. 32

33 Korotusrenkaat Lattiakaivot FHP 13 pyöreä Rakennuskorkeus: 13 mm. FHP Rakennuskorkeus: 25 mm. FHP Rakennuskorkeus: 50 mm. FHP Rakennuskorkeus: 100 mm. Lyhennettävät korotusrenkaat, ABS FHP Flex Rakennuskorkeus: (lyhennettävissä) mm. FHP Flexi Rakennuskorkeus: (lyhennettävissä) mm. Kaksi ylimääräistä sivuliitäntää VL-muhville tai XA liitännälle. Täydellinen sarja, o-rengastiiviste. Mukana VL-muhvi 32 33

34 Korotusrenkaat Korotusrenkaat ruostumattomasta teräksestä. Täydellinen sarja mukana tiivistemansetti. Saatavana eri rakennuskorkeuksia FHR Rakennuskorkeus: 25 mm. FHR Rakennuskorkeus: 50 mm. (voidaan lyhentää) FHR Rakennuskorkeus: 100 mm. (voidaan lyhentää) FHR Bigg Ø220 mm. Rakennuskorkeus: 25 mm. FHR Bigg Ø220 mm. Rakennuskorkeus: 50 mm. (voidaan lyhentää) FHR Bigg Ø220 mm. Rakennuskorkeus: 100 mm. (voidaan lyhentää) FHR Bigg 100 Sivuliitännällä, Ø Ø220 mm. Rakennuskorkeus: 100 mm. Ylimääräinen sivuliitos Ø50 mm. FHR Bigg 120 Sivuliitännällä, Ø Ø220 mm. Rakennuskorkeus: 120 mm. Ylimääräinen sivuliitos Ø75 mm. 34

35 Vesilukot Lattiakaivot NOOD-lukko Kuivuuko lattiakaivon vesilukko? Tuleeko viemäristä hajua? NOOD-lukko estää viemärin hajut, aina! Sopii etenkin ympäristöihin, joissa vedenkulutus on vähäistä tai jos hana on pitkiä aikoja käyttämättömänä. NOOD-lukko on Puruksen keksintö: vesilukon ja mekaanisen hajulukon yhdistelmä, joka takaa kaksinkertaisen varmuuden. Nood-lukko suojaa tehokkaasti vastavirralta, pahalta hajulta ja haittaeläimiltä. Jousikuormitteinen astia sulkeutruu aina tiiviisti vesilukon yläosaa vasten. Saatavana sekä muovista että ruostumattomasta teräksestä valmistettuna. 1. Vesi sisään 1. Vesi sisään 2. Vesi ulos 2. Vesi ulos Vesilukko on osittain mekaaninen eli se pysyy kiinni silloin, kun vettä ei virtaa sen läpi. Suljettuna se estää viemäristä tulevan pahan hajun silloinkin, kun vesi on haihtunut pois. Kun vettä virtaa lukon läpi, se avautuu automaattisesti. Tuleva vesi virtaa viemäriin. Nood mini max PP Purus-kaivoille, kansikoko Ø130 mm. Flexi Nood PP Purus-kaivoille, kansikoko Ø130 mm. Nood, muovi PP Purus-kaivoille, kansikoko Toimitetaan varustettuna lukitusrenkaalla, joka kestää 1 metrin vesipylvään vastavirtapaineen. Nood, ruostumaton Ruostumaton teräs Purus-kaivoille, kansikoko 35

36 Vesilukot 106 Ruostumaton vesilukko Tuotenumero: Ruostumaton teräs Hygieninen vesilukko Purus-kaivoille kansikoko Ø Flex Neptun Tuotenumero: PP Purus-kaivoille, kansikoko Ø130 mm. ø Tyr PP Purus-kaivoille, kansikoko 125 Ran PP Purus-kaivoille, kansikoko Teräs-Ran Ruostumaton teräs Purus-kaivoille, kansikoko Center Tuotenumero: Ruostumaton teräs Purus-kaivoille, kansikoko Ran roiskesuojalla PP Purus-kaivoille, kansikoko Vesilukko lattiakaivoihin, joissa lisäliitokset: Loke, Sigex, Baldex, Våge! 36

37 Vesilukot Lattiakaivot Vaahdonesto Tuotenumero: PP Purus-kaivoille, kansikoko Tryggve-metallinen sulkulaite Messinki Purus-kaivoille, kansikoko Vastavirtakieli Purus Rotiin Tuotenumero: PP Purus-kaivoille, kansikoko Suihkukaivo PP Purus-kaivoille, kansikoko Våke PP Purus-kaivoille, kansikoko Ran BH Muovi Muovi Purus-kaivoille, kansikoko Ø220 mm. Bolja Öljynpysäyttäjä ABS Purus-kaivoille, kansikoko Ø220 mm. Asennetaan valumissankoon BIGG ja HEAVY. Boljassa on 90 mm:n vesilukko, joka sulkeutuu nesteistä, joiden tiheys on alle 900 kg/m3. Se estää öljyn ja muiden palovaarallisten nesteiden ajautumisen viemärijärjestelmään. Kuivuneissa vesilukoissa Bolja estää viemärikaasujen nousemiseen huoneistoon. 37

38 Vesilukot Teräs-Ran BH Ruostumaton teräs Purus-kaivoille, kansikoko Ø220 mm. Sovitusrengas Muovi Purus-kaivoille, kansikoko Ø220 mm. Sopii Rens- ja lattiakaivoille, joiden halkaisija on 220 mm. Sovitusrenkaaseen voi asentaa erilaisia vesilukkoja ja tiiviskansia, joiden halkaisija on 150 mm. Vanhat vesilukkosarjat Alfa/Oden Tuotenumero: Ö PP Vuosi: Alfa-75 Tuotenumero: PP Vuosi: Mukana valkoinen irto-o-rengas, vuosi Mukana musta irtoo-rengas (3mm), vuosi , tuotenro: HA07185 saatavana lisätarvikkeena Alfa-Mini Tuotenumero: PP Vuosi:

39 Vanhat vesilukkosarjat Lattiakaivot B/50 P Tuotenumero: PP Vuosi: Beta Tuotenumero: PP Vuosi: Delta PP Vuosi: Delta GM Tuotenumero: PP Vuosi: Delta-Nova Tuotenumero: PP Vuosi: F/91 B Tuotenumero: PP Vuosi: F/91 R Tuotenumero: PP Vuosi:

40 Vanhat vesilukkosarjat Freja Tuotenumero: PP Vuosi: KP/91 Tuotenumero: PP Vuosi: Kaivoihin, joissa öljynpysäyttäjätoiminto. K/75H Tuotenumero: PP Vuosi: Kaivoihin, joissa vastavirtaesto. Lod Tuotenumero: PP Vuosi: P/50 L Tuotenumero: PP Vuosi: Tor Tuotenumero: PP Vuosi:

41 Boto/Sito Lattiakaivot Kiristysrengas Boto/Sito Tuotenumero: PP Ø198 mm. Erillinen tiivistelista vesilukkoon Sito Tuotenumero: Kansi Boto/Sito Tuotenumero: ei aukkoa aukollinen PP Ø205 mm. Vesilukkosovitin Boto Tuotenumero: PP Vesilukkosovitin Sito Tuotenumero: PP Mukana tiivistelista 41

42 Kiristysrenkaat Kiristysrengas 130, automaattinen Tuotenumero: PP Ø130 mm. Väri: Harmaa Kiristysrengas 150, säädettävä Muovi Väri: Valkoinen Vain vanhoihin lattiakaivoihin vuoteen 1989 saakka. Muovimatolle. Kiristysrengas 150, automaattinen Muovi Väri: Harmaa Vain Purus-lattiakaivoille vuodesta 1990 eteenpäin. Kiristysrengas 220, automaattinen Muovi Ø220 mm. Väri: Harmaa Vain Purus-lattiakaivoille vuodesta 1990 eteenpäin. Kiristysrengas 220, säädettävä Muovi Ø220 mm. Väri: Valkoinen Vain vanhoihin lattiakaivoihin vuoteen 1989 saakka Muovimatolle. Kiristysrengas Safe, automaattinen Tuotenumero: PP Ø75 mm. Väri: Sininen 42

43 Hiekanerottimet & sihtikorit Lattiakaivot Hiekanerotin BH Ruostumaton teräs Volyymi: 0,7 litraa Kohteet: Bigg ja Heavy, joissa ruostumaton vesilukko Sihtikori BH Ruostumaton teräs Volyymi: 0,2 litraa Kohteet: Bigg ja Heavy, joissa muovinen vesilukko Sihtikori BH Ruostumaton teräs Volyymi: 1,1 litraa Kohteet: Bigg ja Heavy, joissa ruostumaton vesilukko 43

44 Asennustarvikkeet Purus-levy Puupohjalle lattiakaivo asennetaan niin, että keskinäistä liikettä lattiakaivon, pohjan, tiivistysaineen tai lattiapäällysteen välillä ei pääse tapahtumaan. Jotta lattiakaivon asennus tapahtuisi turvallisten vesiasennussääntöjen mukaisesti, se on asennettava ja kiinnitettävä alustaan valmistajan ilmoittamalla tavalla. Puualustassa on siis käytettävä Purus-laattaa. Purus-pohjalaatta 300 Multi Tuotenumero: ABS Leveys: 300x300 mm. Korkeus: 22 mm. (ei sis. välikappaletta) Ø130/ Sopii muovisiin/teräksisiin/valurautaisiin Purus-kaivoihin. Asennetaan puualustalle. Purus-pohjalaatta 130 Tuotenumero: ABS Koko: Ø130 mm. Asennetaan puualustalle. Purus-pohjalaatta ABS Koko: Asennetaan puualustalle. Purus-tuki Korkeus: Muovi Voi vaihdella, 60 mm, lisäholkilla 110 mm. Asennetaan betonialustalle. Lattiakouru Lattiakaivo/Saga LVI nr. Tuotteen nimi, kuvaus Purus-tuki lattiakouru (2 kpl) Tuotenumero Tuotteen nimi, kuvaus Purus-tuki lattiakouru (1 kpl) Purus-tuki Saga (3 kpl) Korotusholkki, Purus-tuki 44

45 Asennustarvikkeet Lattiakaivot Purus-veitsi Tehtäessä reikää tiiviskerrokseen (muovimattoon tai klinkkeriin tiiviskerrokseen) lattiakaivon putkelle on tärkeää, että reikä on oikean kokoinen. Leikkaamalla "käsin" saatat tehdä reiästä väärän kokoisen ja epätasaisen, jollloin reikä ei ole tiivis. Purus-veitsellä saat nopeasti ja helposti täsmälleen oikean kokoisen reiän. Purus-veistä voi käyttää useaan kertaan. Voit ostaa veitseen varateriä. Purus-veitsi Safe Tuotenumero: PP Ø75 mm. Reiän leikkaamiseen tiiviskerrokseen Purus Safe -kuivakaivoa varten. Sekä lattiakaivoille että yhteentiivisteille. Purus-pohjalaatta 130 Tuotenumero: PP Ø130 mm. Reiän leikkaamiseen tiiviskerrokseen kaikkia Ø130 lattiakaivoja varten. Sekä lattiakaivoille että kaivomanseteille. Purus-veitsi PP Koko: Reiän leikkaamiseen tiiviskerrokseen kaikkia Ø130 lattiakaivoja varten. Sekä lattiakaivoille että kaivomanseteille. Purus-veitsi PP Koko: Ø220 mm. Reiän leikkaamiseen tiiviskerrokseen kaikkia Ø220 lattiakaivoja varten. Sekä lattiakaivoille että kaivomanseteille. 45

46 Pikaliittimet XA-liitos Muovi, kumitiiviste Koko: Ø32 mm. XA-liitos Muovi, kumitiiviste Koko: Ø40 mm. VL-muhvi Muovi, kumitiiviste Koko: Ø32 mm. AB-block AB-kansi Tuotenumero: Koko: ei putkireikää MU putkireikää Ruostumaton teräs 155x155 mm. AB-blokki kaivo AB/FH-kansi Tuotenumero: ei putkireikää MU putkireikää Ruostumaton teräs Koko: 136x136 mm. AB-blokki kaivon korotusrengas 46

47 AB-block Lattiakaivot AB/laipanpää Tuotenumero: Ruostumaton teräs Koko: Laippa, koko 146x146 mm, aukko Ø110 mm. Poistoputkille AB-blokissa AB/laippamuhvi Tuotenumero: Ruostumaton teräs Koko: Laippa, koko 105x105 mm, muhvi Ø75 mm. Purus-kaivon liitos AB-blokkiin Erikoistuotteet Puhdistustulppa 25 Tuotenumero: Kumimuovi Koko: Ø25 mm. Puhdistustulppa Kumimuovi Koko: Ø32 mm. Puhdistustulppa Kumimuovi Koko: Ø50 mm. Varaosat BP-lattiakaivoon Tuotenumero: Metallisisukset BP Avainsarja Messinki 47

48 Asennusohje Purus-lattiakaivot Varmista, että toimialakohtaisia määräyksiä noudatetaan Lattiakaivon voi asentaa itse. Ota silloin yhteys vakuutusyhtiöön ja selvitä alan määräykset. Suosittelemme kuitenkin, että asennus annetaan valtuutetun LVIasentajan tehtäväksi. Remontointi Vanhat lattiakaivot on tavallisesti vaihdettava remontin yhteydessä. Ennen vuotta 1991 valmistetut lattiakaivot eivät tavallisesti ole tyyppihyväksyttyjä, ja ne on sen vuoksi aina vaihdettava. Dokumentoi remontti tulevia tarpeita ajatellen. Kokoaminen Lattiakaivo on asennettava vakaasti korkeudelle, joka mahdollistaa tiiviskerroksen tiivistämiseen kaivoon tiiviskerroksen tasolla. Ennen kuin ryhdyt käsittelemään tiiviskerrosta, lue toimittajan asennusohjeet huolellisesti. Rakennusviraston rakennussääntöjen mukaan lattiakaivo on kiinnitettävä lujasti pohjaan niin, että viemärin, alustan, tiiviskerroksen ja lattiapinnoitteen välillä ei tapahdu liikettä. Lattiakaivo on asennettava vaakasuoraan, ja se saa olla enintään +/- 2 mm kallellaan. Pidä suojakansi paikallaan viimeiseen lattiakäsittelyyn saakka. Vesilukkosovite on asennettava kaivoon asennuksen yhteydessä. Jos lattiakaivo sijoitetaan lähemmäs seinää, on lattiakaivo/tiiviskerrosyhdistelmän oltava toimialakohtaisten sääntöjen mukaan seinän lähelle hyväksyttävää mallia. Tutustu toimialakohtaisten järjestöjen verkkosivuihin.! Lue asennusohjeet huolellisesti ennen asennuksen aloittamista. Annettava valtuutetun LVI asentajan ehtäväksi. Lattiakaivon liitännässä lattian kallistuksen tulee olla vähintään 1:150 veden valumisen varmistamiseksi mutta enintään 1:50 liukastumisriskin välttämiseksi. Jatkuvan tuotekehittelymme johdosta pidätämme oikeuden tehdä muutoksia tuotteiden ominaisuuksiin. 48

49 Tarvikkeet Korotusrenkaat Erikoiskaivot Purus SAGA -laipan säätö Lattiakaivot Max 4 Puruksella on laaja valikoima korotusrenkaita. Korotusrengas painetaan kaivoon, kunnes se napsahtaa paikalleen. Koskee muovisia korotusrenkaita. Ruostumattomat renkaat painetaan kiristysrengassarjan pohjaan. Tyyppihyväksytyt käytettäväksi Purus-lattiakaivojen kanssa. Massarengasliitäntä massalattiaan/hartsiin Massarengas soveltuu myös vanhempiin Purus-lattiakaivoihin. Purus-design-sihdit Purus-design-sihdit on valmistettu ruostumattomasta harjatusta teräksestä, ja saatavana on koot 155x155 mm ja 200x200 mm. Valittavana eri malleja. Tarkista, että lattiakaivon säädettävä yläosa on upotuksen alimmassa kohdassa. Upotuksen jälkeen yläosaa voidaan kohottaa enintään 15 mm. Yläosaa voi myös kallistaa enintään 4. Kallistus tehdään 3 säätöruuvin avulla. Purus SAGA -laipan säätö Puolikas poistoputki voidaan tarvittaessa lyhentää. Vastavirtakieleke RSK (lisätarvike) Purus Nood, yhdistetty vesilukko/mekaaninen hajulukko 1. Vesi sisään 1. Vesi sisään Korotusrengas on sisäänrakennettu, ja kaivon korkeutta voi muuttaa asteittain mm:n välillä. Jos kaivoa pitää pystyä korottamaan upotuksen jälkeen, sen on oltava asennuksen yhteydessä alimmassa kohdassa. Jos kaivo asennetaan vanhoihin normaaliputkiin, käytetään tyyppihyväksyttyjä kumitiivisteitä tyyppiä Purus 96/75, RSK Lisätarvikkeena on saatavana vastavirtakieleke, joka asennetaan viemäriosaan ja joka pysäyttää vastavirran tehokkaasti. Purus FLEX -korkeudensäätö Ohje Purus FLEX -tuotteiden asentamisesta portaattomasti oikealle korkeudelle. 2. Vesi ulos 2. Vesi ulos Merkitse haluttu korkeus Vesilukko on osittain mekaaninen eli se pysyy kiinni silloin, kun vettä ei virtaa sen läpi. Suljettuna se estää viemäristä tulevan pahan hajun silloinkin, kun vesi on haihtunut pois. Kierrä yläosa irti Katkaise alaosan yläreunasta tarvittava määrä pois Paina kaksi osaa yhteen ja kierrä ne kiinni. Tarkista korkeus 49

50 Asennusohje Purus-lattiakaivot Valaminen betonipohjaan Kohta 1 Kohta 2 Valaminen pohjavalun yhteydenssä Lattiakaivo valetaan samaan aikaan pohjavalun yhteydessä. Kaivo liitetään viemäriin betonin päälle ja sidotaan kiinni raudoitukseen sidelangalla. Aukko Viemäriputkea varten leikataan noin 400x400 mm:n kokoinen aukko. Kun betoni on kovettunut, kaivo asetetaan aukkoon ja liitetään viemäriaukkoon. Täytä aukko betonilla. Kohta 3 Asennnus pohjalle Purus-tuki Hakkaa tuen jalat kiinni ja käännä muttereita, kunnes se on halutulla korkeudella. Korkeus voi vaihdella noin 60 mm. Lisäholkin avulla 110 mm. Kaivo neulataan kiinni raudoitukseen niin, että se ei pääse liikkumaan valun alla. RSK Purus-levy 300 Multi Purus-levy 300 Multin mukana seuraa asennusohje. Se on mukana myös tuoteluettelossa olevissa asennusohjeissa. Levy ei sovi ROT ja SAGA kaivoihin. Käytä levyä saadaksesi lattiakaivolle vakaan alustan. Levyn kallistus lattiakaivoa kohti on 2. 50

51 Purus-veitsi: reiän leikkaaminen muovimattoon tiiviskerrokseen! Lue huolellisesti tiiviskerroksen toimittajan asennusohje sekä toimialakohtaiset säännöt ennen tiiviskerroksen asentamista. 5 Lattiakaivot 1 Nosta veitsen jalka ylös. 6 Aseta veitsen jalka kaivoon ennen tiiviskerroksen levittämistä. 2 Kuumenna muovimatto. HUOM! Kaivon tiivistettä ei kuumenneta. 7 Aseta muovimatto/kaivon tiiviste paikalleen ja paina niin, että jalan tappi leikkautuu läpi. 3! Veitsi on terävä. Aseta kiristysrengas paikalleen tekstipuoli ylöspäin ja paina alas sihti päälläpäin. i Kevyt painallus käsivarren mitalla vapauttaa veitsenpitimen ja terän. 4 Vaihtaessasi terää vedä pidike kokonaan ylös. Varaterä: Stanly 5903 tai Purus art , varaterät Purus-veitseen 5 kpl pakkaus. Aseta terän varsi tappiin ja lovea vetämällä koko kierros ympäri. 51

52 Asennusohje Purus-levy 300 Multi PURUS suosittelee Toimialakohtaisia sääntöjä on noudatettava Lattiakaivon voi asentaa itse. Ota silloin yhteys vakuutusyhtiöön ja selvitä toimialakohtaiset määräykset. Suosittelemme kuitenkin, että asennus annetaan valtuutetun LVI-asentajan tehtäväksi. Lisätietoja toimialakohtaisista asennusmääräyksistä: Kokoaminen Lattiakaivo on asennettava vakaasti korkeudelle, joka mahdollistaa tiiviskerroksen tiivistämiseen kaivoon tiiviskerroksen tasolla. Lattiakaivo on asennettava vaakasuoraan, ja se saa olla enintään +/- 2 mm kallellaan. Pidä suojakansi paikallaan viimeiseen lattiakäsittelyyn saakka. Vesilukkosovite on asennettava kaivoon asennuksen yhteydessä. Lattiakaivon liitännässä lattian kallistuksen tulee olla vähintään 1:150 veden valumisen varmistamiseksi mutta enintään 1:50 liukastumisriskin välttämiseksi. Remontointi Vanhat lattiakaivot on tavallisesti vaihdettava remontin yhteydessä. Ennen vuotta 1990 valmistetut lattiakaivot eivät tavallisesti ole tyyppihyväksyttyjä, ja ne on sen vuoksi aina vaihdettava. Dokumentoi remontti tulevia tarpeita ajatellen. 52

53 Asennusohje Purus-levy 300 Multi Lattiakaivot 1 LATTIA-ALUSTA PURUS-LEVY 300 ankkuroidaan alustarakenteeseen puuruuveilla, esim. VVS-ruuveilla. PURUS LEVY 300 soveltuu suoraan cc 300 mm:n pohjaan ja puulle/ lastulevylle H=22 mm. Katso kuvaa. cc 600 mm:n korkeudella asetetaan soirot 300 mm:n korkeudelle. 2 Välikappaleiden asennus Levy voidaan asentaan kolmella erilaisella välikappaleella, korkeus 0,6 ja 13 mm. Jos käytät 0 mm:n välikappaletta, sijoita levy suoraan alustalle. 3 Kiinnitä levy alustaan. Levy ruuvataan kiinni alustaan kolmella ruuvilla joka kulmasta. Ruuvien pitää olla ainakin 50 mm:n pituisia 4 Peitetulpat Kun ruuvit on kiinnitetty, peitetulpat pannaan niiden päälle. Ne painetaan paikalleen ilman työvälineitä. Ne minimoivat tunkeutumisen muovimattoon tai tiiviskerrokseen. Käytä käsityökaluja! 5 Korotusrengas Valitse korotusrengas kaivolle 130 tai 150. Aseta korotusrengas oikea puoli ylöspäin valitun kaivotyypin päälle. Muovinen lattiakaivo: rengas asetetaan alimmat urat ylöspäin. Ruostumaton lattiakaivo: rengas asetetaan ylimmät urat ylöspäin. Valurautakaivo: rengasta ei asenneta. 6 7 Asenna lukitusrengas Ruuvaa kaksi mukana seuraavaa ruuvia paikalleen. Lukitusrengas painetaan paikalleen, kun lattiakaivo on paikallaan. 8 Korotusrenkaan joka puolella on erikorkuisia uria erilaisia lattiakaivoja varten. Asenna kaivo Kytke viemärijärjestelmään. HUOM! Lastulevyä voi säätää sen mukaan, millä korkeudella muhvin reuna on viemäriputkesta lattiakaivon liitoksen kohdalla. 9 Lastulevyn asentaminen Mikäli lattiapäällyste (muovimatto) kiinnitetään suoraan lastulevylle ilman välikappaleita, jatka sivun 7 kohdasta kaksi! 10 9 Tasoitusmassa/ lattialevy + laatta Jos laattalattia tulee lastulevylle, 13 mm:n välikappaleet helpottavat tasoitusmassan/ lattialaatan asentamista. 13 mm:n välikappaleiden avulla lattiakaivon laippa päätyy tiiviskerroksen yläreunaan, eikä korotusrengasta tarvitse asentaa. Lattiapäällyste + tasoitusmassa sekä matala lämpökaapeli Jos tilaan tulee lattialämmitys ja tasoitusmassa matalan lämpökaapelin asentamista varten, levy asennetaan 6 mm:n välikappaleiden avulla, ja tasoitusmassaa tulee vähintään 6 mm lattiakaivon ympärille. Kiinnitä lämpömatto/kaapeli toimittajan asennusohjeiden mukaan ja levitä sen jälkeen tasoitusmassaa valmistajan ohjeiden mukaan. 53

54 1 2 Lattiakaivot Asennusohje NOOD-lukko Merkki Lukitusrengas ja välitapit ovat yhdessä toimitettaessa 1B NOOD-vesilukko painetaan lattiakaivoon. (1B) Välitapit katkaistaan niin läheltä lukitusrenkaan sisäsädettä kuin mahdollista. 3 Tältä näyttää lukitusrengas asennettuna 4 lattiakaivoon ilman korotusta Jousipakkaus Lukitusrengas asennetaan painamalla yksi sivu alas Nood-vesilukko sijoitetaan niin, että merkki (pyöreä kiristysrenkaan reunan alle, joka sitten puristetaan syvennys) on suoraan jousisarjan alapuolella säteittäin yhteen, minkä jälkeen myös toinen puoli kiristysrenkaassa. painetaan alas kiristysrenkaan reunan alle Koko lukitusrengas on nyt kiristysrenkaan alla. Kun lattiakaivo asennetaan korotusrenkaalle, tarkista, Välitapit katkaistaan mahdollisimman läheltä että välitappien alapää (josta se on katkaistu) menee lukitusrenkaan sisäsädettä. Jos lattiakaivo asennetaan vesilukon 5 yläreunan neljään tukireikään. ilman 6 korotusrengasta, välitappeja ei käytetä. 6 Jos lattiakaivo asennetaan korotusrenkaalle, välitappeja käytetään seuraavasti: FHP 13 = lovi 1 FHP 25 = lovi 2 FHP 50 = lovi 3 FHP 100 = vain ohut osuus katkaistaan pois. HUOLTO-OHJE Lukitusrengas ja välitapit ovat yhdessä tuotetta toimitettaessa 1 2 Tältä näyttää lukitusrengas asennettuna lattiakaivoon, jossa on korotusrengas Nosta sihti ylös (tässä saattaa olla välttämätöntä käyttää pientä ruuviavainta tai vastaavaa) ja aseta se sivuun. Nosta vesilukon kahva Nosta vesilukko ylös (kauan siten asennettu voi irrota huonosti) Vedä jousitettu kuppi varovasti alaspäin. 5 - Pidä kuppia avoimena kahdella sormella ja huuhdo samalla sen sisäpuoli puhtaalla vedellä. - Tarvittaessa 5 voit käyttää myös pientä harjaa. - Kun vesilukko on puhdas, pane se takaisin paikalleen. - Voitele kumitiiviste esim. pienellä määrällä saippua ennen asentamista. - Paina vesilukkoa kunnolla. - Huuhdo ja puhdista samalla lattiakaivo. - Asenna kansi takaisin paikalleen. 54
