DESIGN- LATTIAKAIVOT

Transkriptio

1 DESIGN- LATTIAKAIVOT

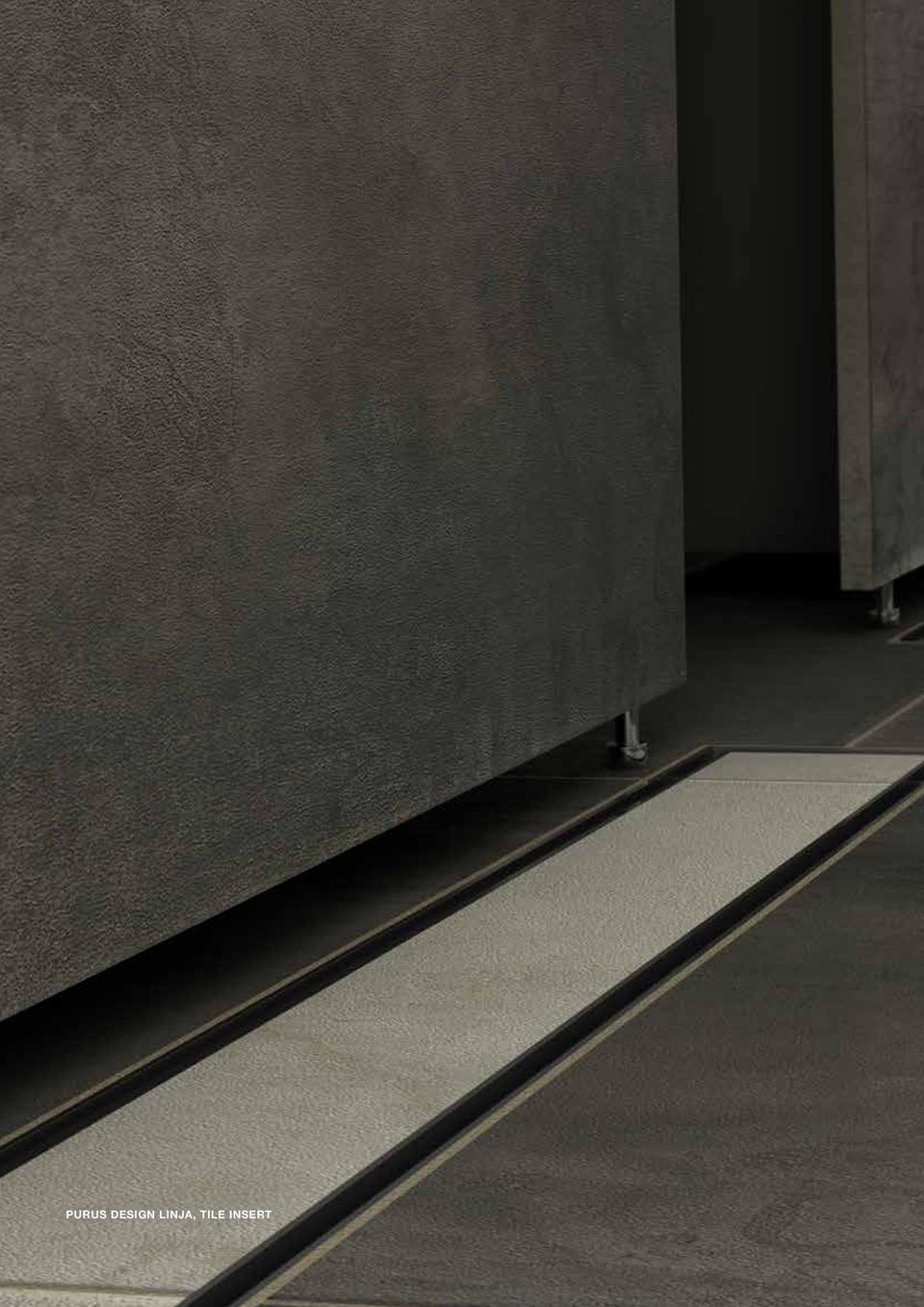

2 PURUS DESIGN LINJA, TILE INSERT

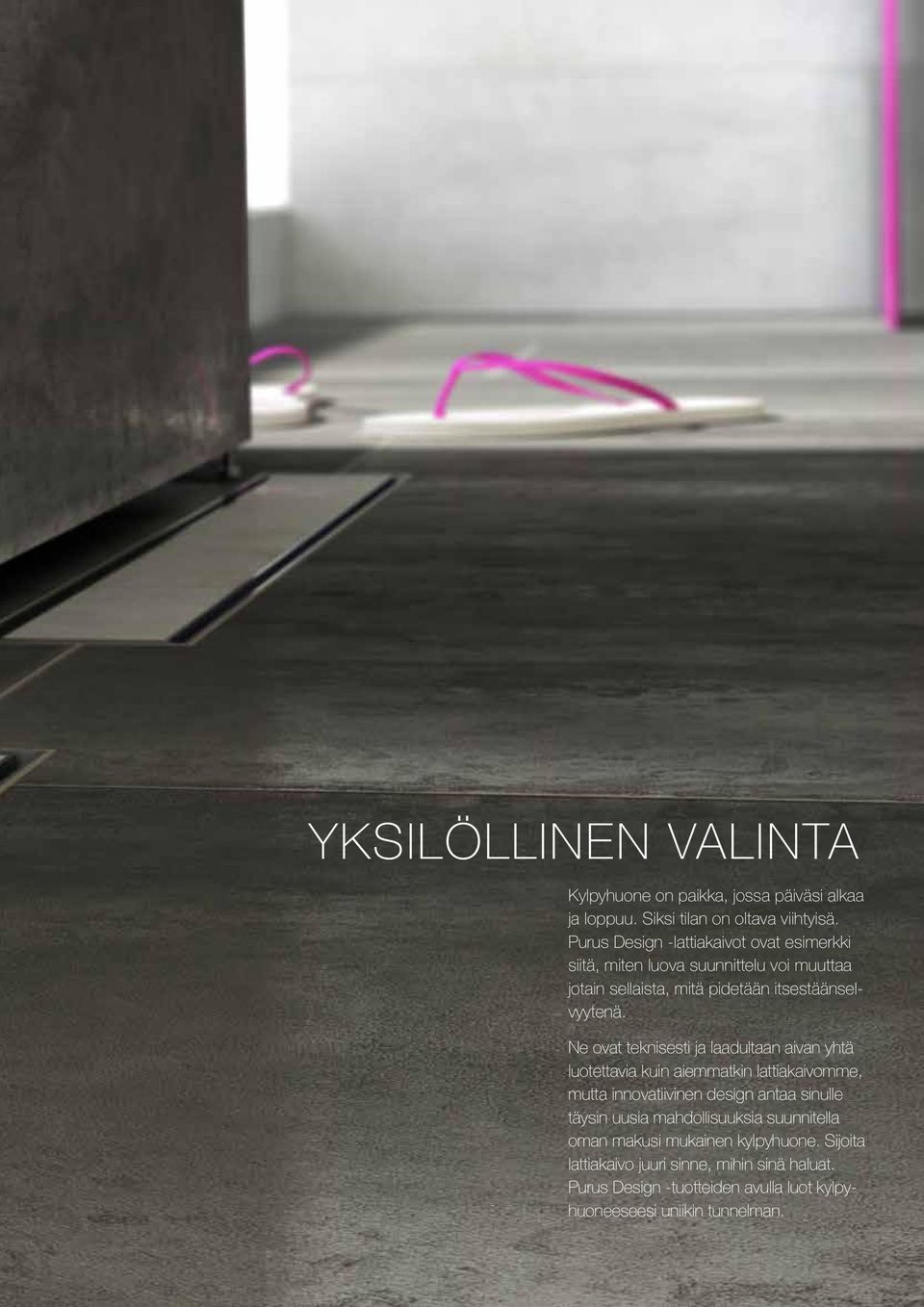

3 YKSILÖLLINEN VALINTA Kylpyhuone on paikka, jossa päiväsi alkaa ja loppuu. Siksi tilan on oltava viihtyisä. Purus Design -lattiakaivot ovat esimerkki siitä, miten luova suunnittelu voi muuttaa jotain sellaista, mitä pidetään itsestäänselvyytenä. Ne ovat teknisesti ja laadultaan aivan yhtä luotettavia kuin aiemmatkin lattiakaivomme, mutta innovatiivinen design antaa sinulle täysin uusia mahdollisuuksia suunnitella oman makusi mukainen kylpyhuone. Sijoita lattiakaivo juuri sinne, mihin sinä haluat. Purus Design -tuotteiden avulla luot kylpyhuoneeseesi uniikin tunnelman.

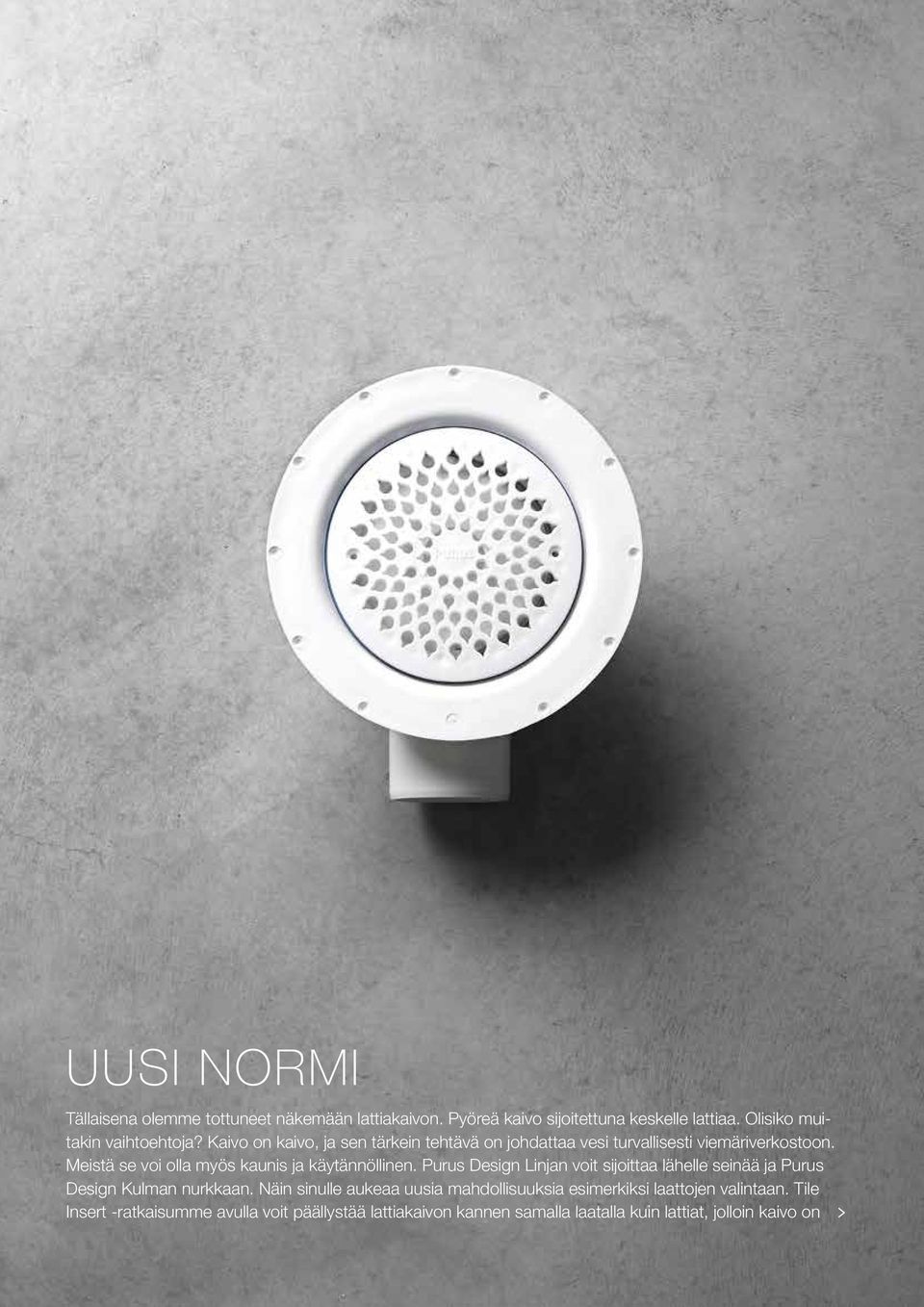

4 UUSI NORMI Tällaisena olemme tottuneet näkemään lattiakaivon. Pyöreä kaivo sijoitettuna keskelle lattiaa. Olisiko muitakin vaihtoehtoja? Kaivo on kaivo, ja sen tärkein tehtävä on johdattaa vesi turvallisesti viemäriver kostoon. Meistä se voi olla myös kaunis ja käytännöllinen. Purus Design Linjan voit sijoittaa lähelle seinää ja Purus Design Kulman nurkkaan. Näin sinulle aukeaa uusia mahdollisuuksia esimerkiksi laattojen valintaan. Tile Insert -ratkaisumme avulla voit päällystää lattiakaivon kannen samalla laatalla kuin lattiat, jolloin kaivo on 4 PURUS DESIGN -LATTIAKAIVOT

5 Suuret laatat Kiristysrengas lähes näkymätön. Tai löydä oma, persoonallinen tyylisi Purus Limited Edition -tuotesarjasta. Se on saanut inspiraationsa uusimmista sisustustrendeistä. Purus Design -tuotteiden pinnan alta löydät modernin lattiakaivon, jossa kuitenkin on perinteinen (ruuvattava) kiristysrengas (RST). Näin saadaan vesieriste turvallisesti liitettyä kaivoon. Ei monimutkaisia, koottavia osia, vaan helppo, hyväksi havaittu rakenne, joka on päivitetty nykypäivän tarpeisiin ja vaatimuksiin. Purus Design on turvallinen valinta.

6

7 TÄÄLLÄ SUUNNITELLAAN TULEVAISUUDEN LATTIAKAIVOJA Tuotekehitysosastomme sijaitsee päätoimistollamme Ystadissa, Ruotsissa. Täällä asiantuntijamme kehittelevät seuraavan sukupolven lattiakaivoja. Ensimmäinen raakavedos syntyy perinteisesti kynällä ja paperilla. Vedokset siirretään tietokoneelle, jolla tehdään lujuus- ja vesivirtauslaskelmia. Seuraava askel on valmistaa prototyyppi, joka testataan perusteellisesti omassa testilaboratoriossamme. Koska meillä on oma design- ja tuotekehitysosasto ja oma testilaboratorio, tuotekehitys on täysin omissa käsissämme. Voimme olla innovatiivisia ja avoimia uusille ideoille ottamatta mitään riskejä tuotteiden laadun ja turvallisuuden suhteen. PURUS DESIGN -LATTIAKAIVOT 7

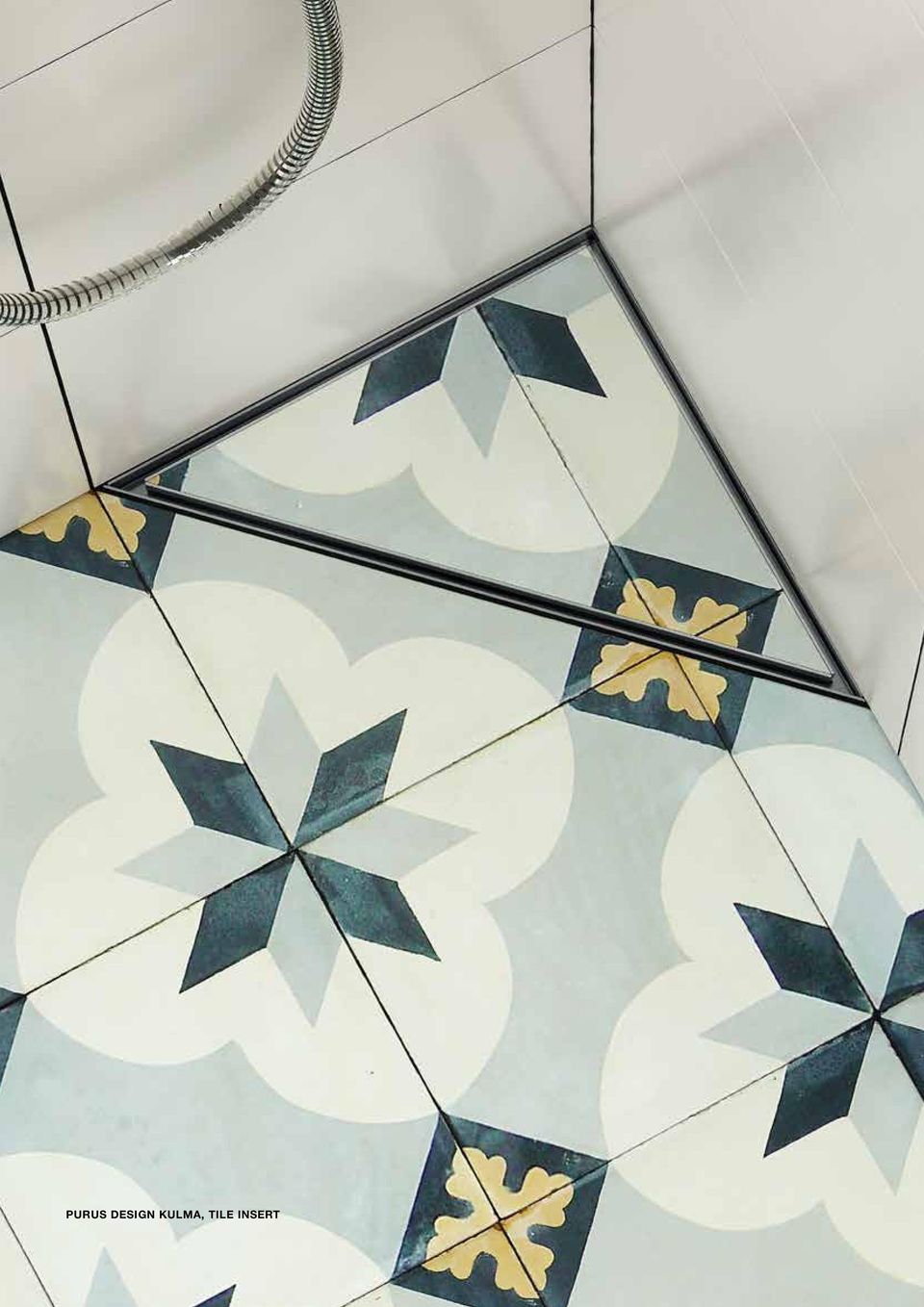

8 PURUS DESIGN KULMA, TILE INSERT

9 PURUS DESIGN KULMA Platinum Tile Insert Wave Pearl Twist Kun haluat sijoittaa lattiakaivon nurkkaan, Purus Design Kulma on ratkaisusi. Kulmakaivo sopii erinomaisesti myös pieneen kylpyhuoneeseen. PURUS DESIGN -LATTIAKAIVOT 9

10 PURUS DESIGN LINJA, CHESS

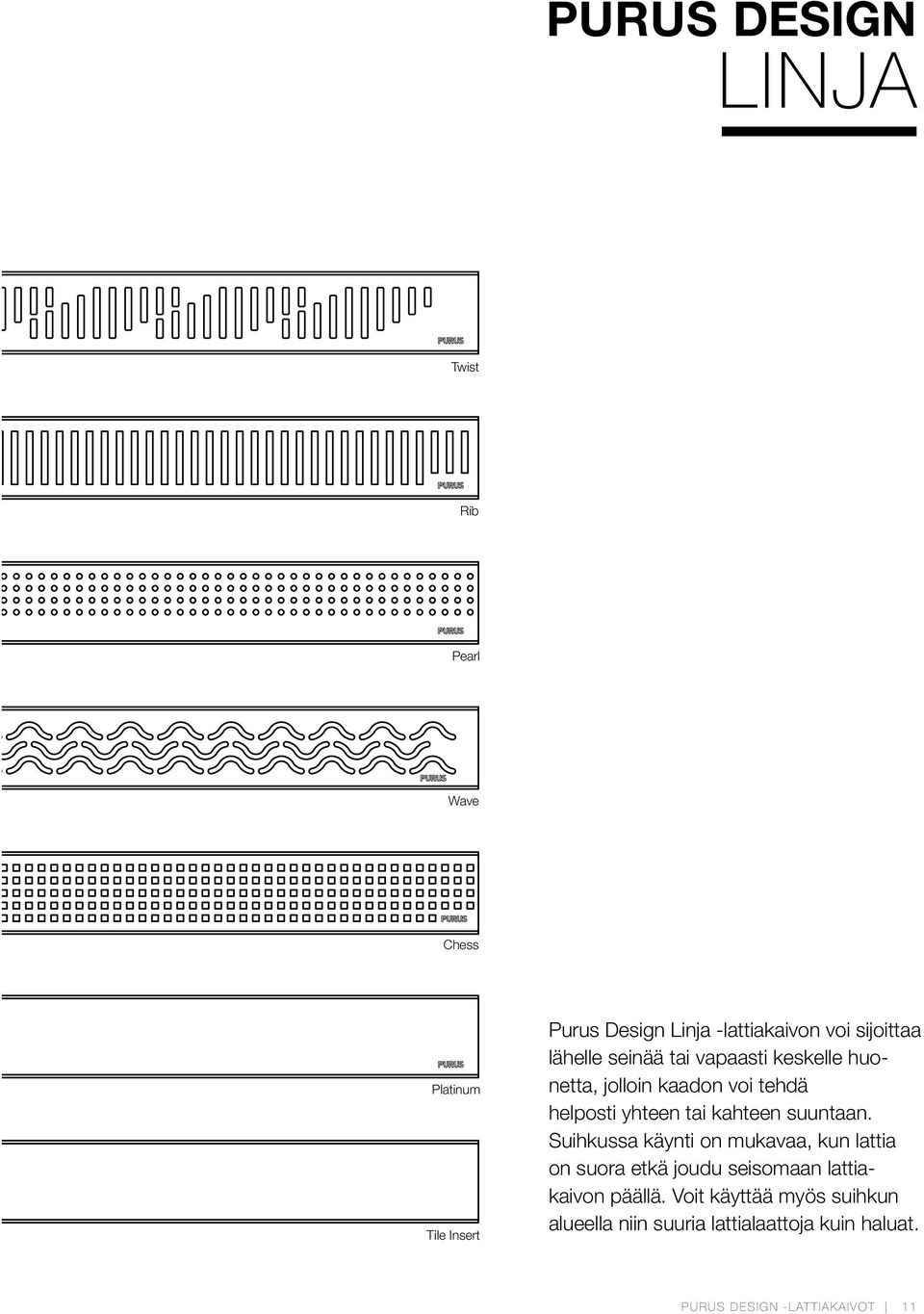

11 PURUS DESIGN LINJA Twist Rib Pearl Wave Chess Platinum Tile Insert Purus Design Linja -lattiakaivon voi sijoittaa lähelle seinää tai vapaasti keskelle huonetta, jolloin kaadon voi tehdä helposti yhteen tai kahteen suuntaan. Suihkussa käynti on mukavaa, kun lattia on suora etkä joudu seisomaan lattiakaivon päällä. Voit käyttää myös suihkun alueella niin suuria lattialaattoja kuin haluat. PURUS DESIGN -LATTIAKAIVOT 11

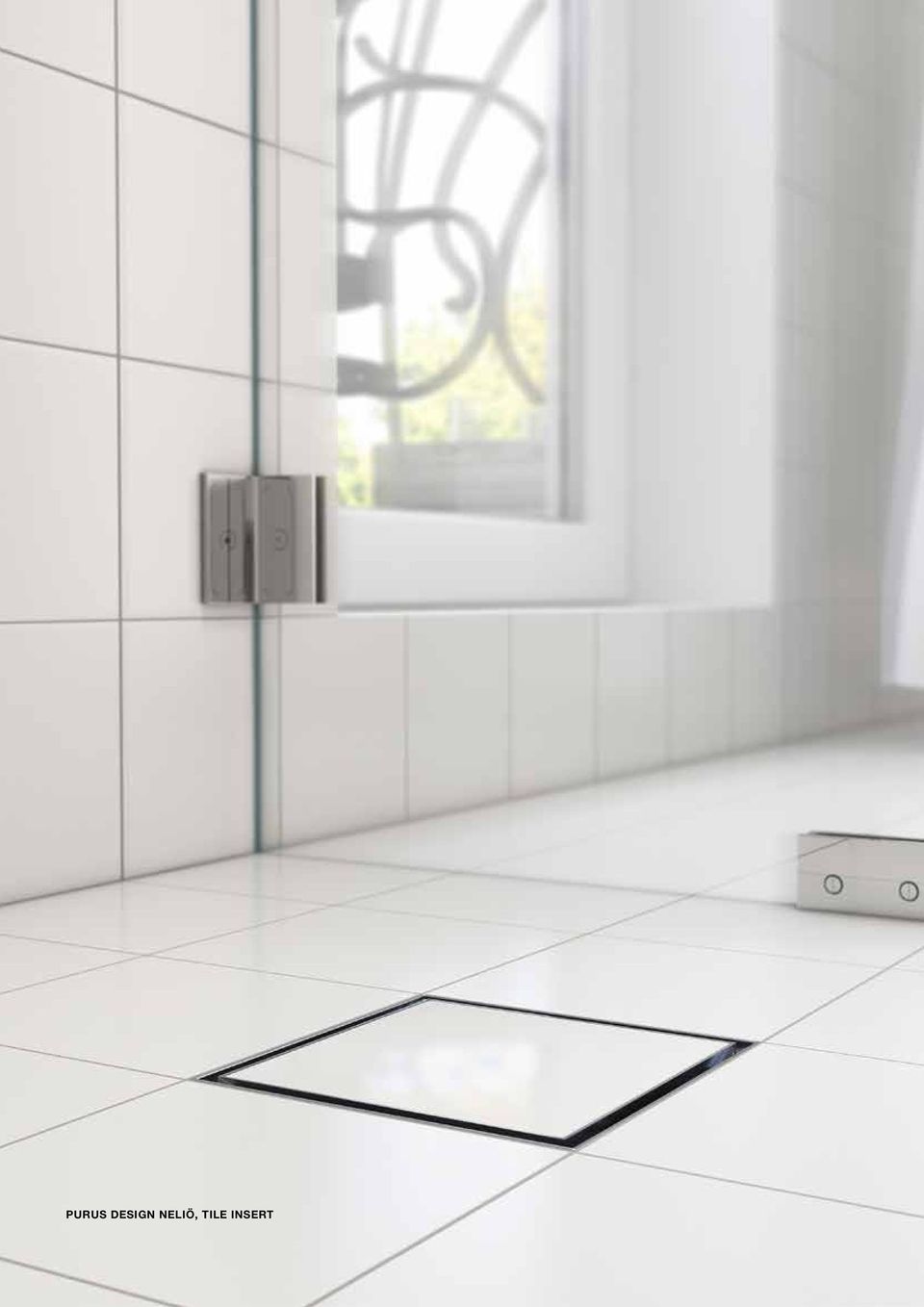

12 PURUS DESIGN NELIÖ, TILE INSERT

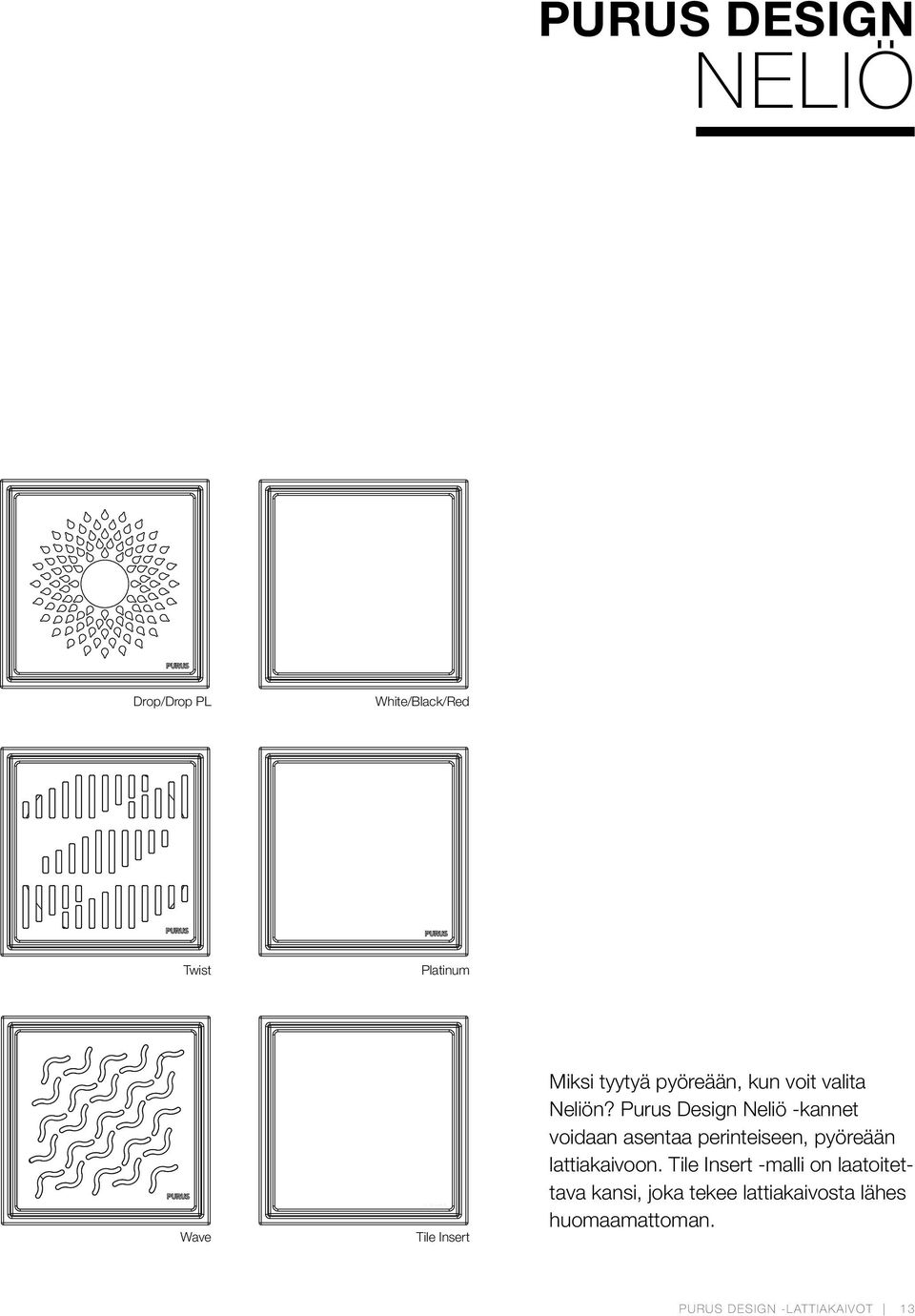

13 PURUS DESIGN NELIÖ Drop/Drop PL White/Black/Red Twist Platinum Wave Tile Insert Miksi tyytyä pyöreään, kun voit valita Neliön? Purus Design Neliö -kannet voidaan asentaa perinteiseen, pyöreään lattiakaivoon. Tile Insert -malli on laatoitettava kansi, joka tekee lattiakaivosta lähes huomaamattoman. PURUS DESIGN -LATTIAKAIVOT 13

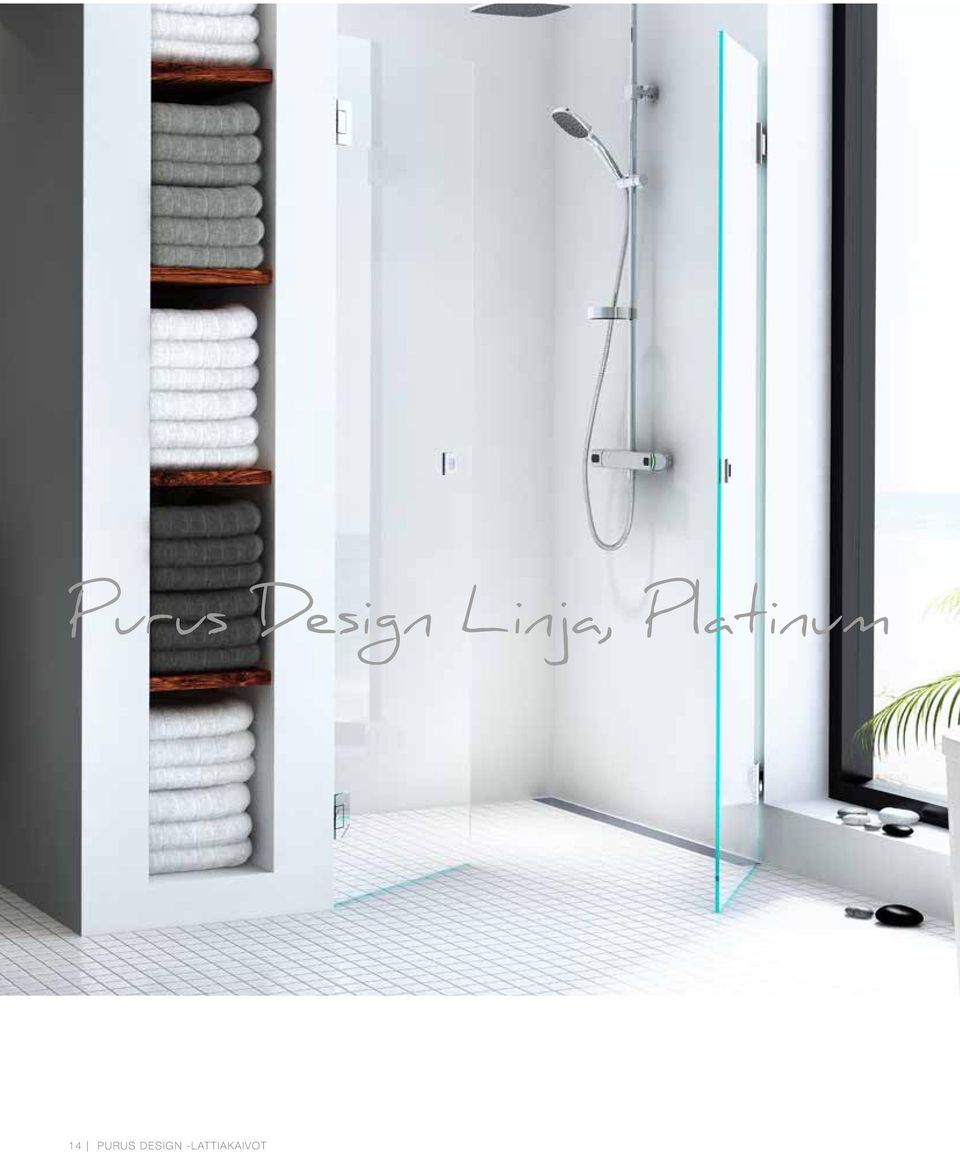

14 Purus Design Linja, Platinum 14 PURUS DESIGN -LATTIAKAIVOT

15 PURUS DESIGN -LATTIAKAIVOT 15

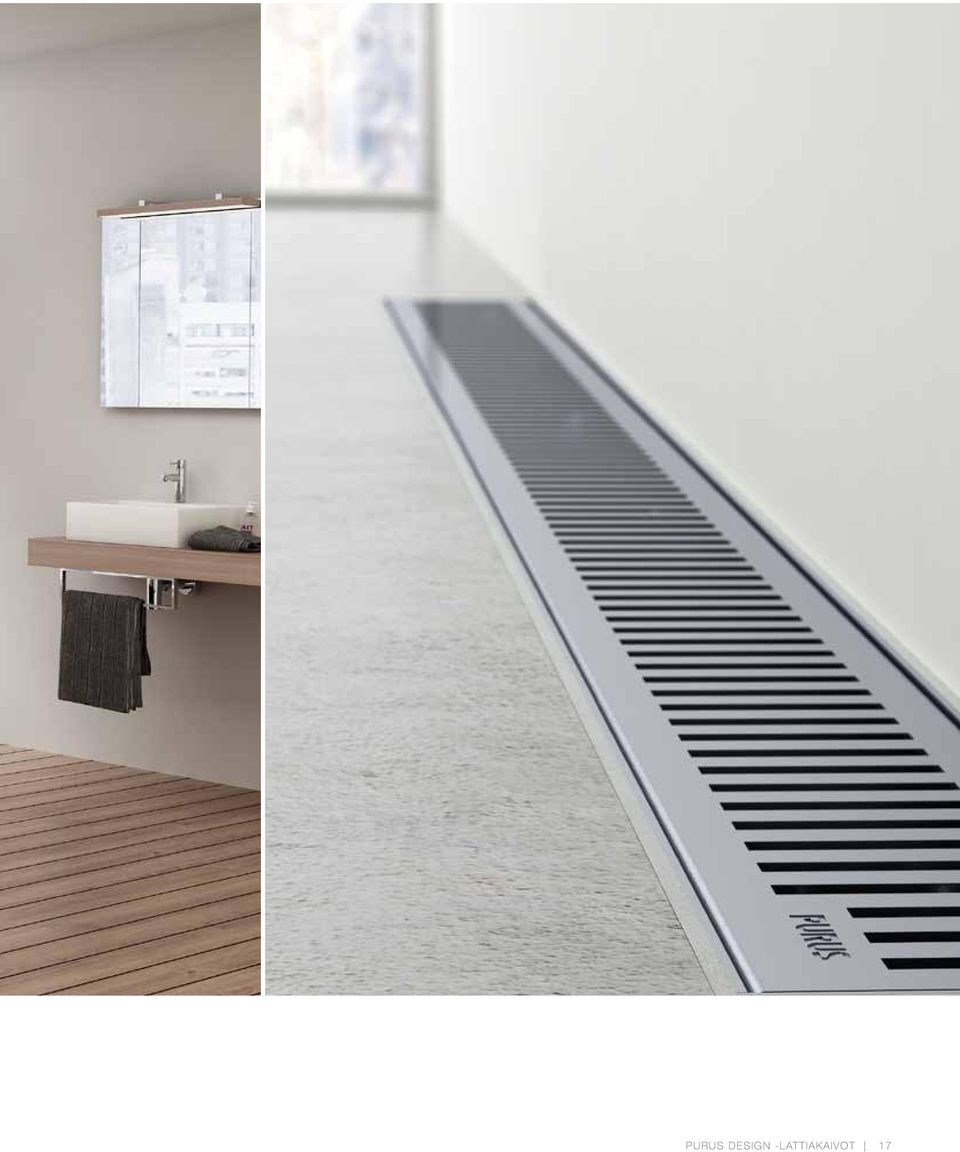

16 Purus Design Linja, Rib 16 PURUS DESIGN -LATTIAKAIVOT

17 PURUS DESIGN -LATTIAKAIVOT 17

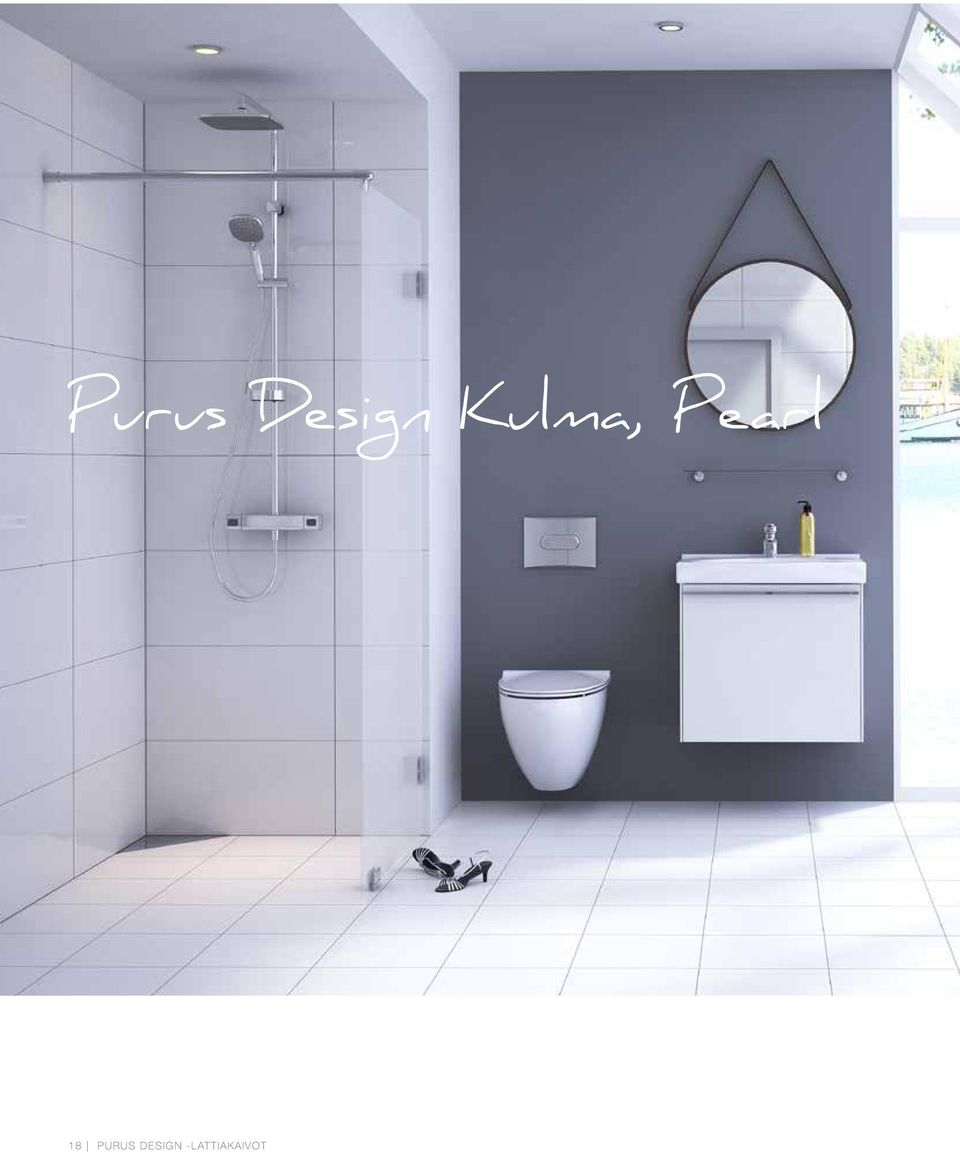

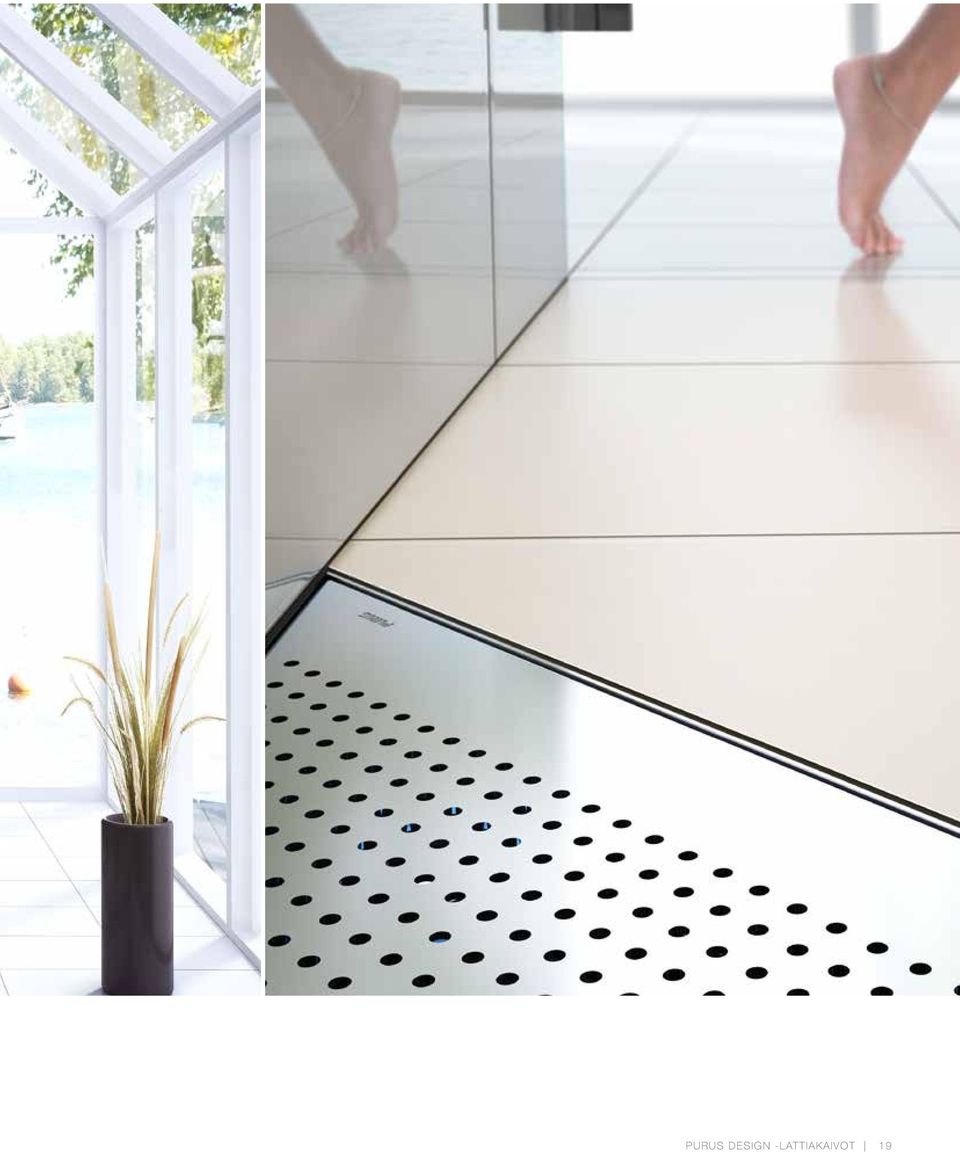

18 Purus Design Kulma, Pearl 18 PURUS DESIGN -LATTIAKAIVOT

19 PURUS DESIGN -LATTIAKAIVOT 19

20 Purus Design Neliö, Tile Insert 20 PURUS DESIGN -LATTIAKAIVOT

21 PURUS DESIGN -LATTIAKAIVOT 21

22 PURUS DESIGN LINJA, PEARL PURUS DESIGN LINJA ROSE, CHESS PURUS DESIGN LINJA ONYX, RIB PURUS LIMITED EDITION Viimeisimpien sisustus- ja muotitrendien inspiroima Purus Limited Edition -mallisto on edelläkävijä kylpyhuoneiden sisustamisessa. Sinulle, joka haluat kylpyhuoneeseesi omaperäisen ja tyylikkään loppusilauksen. PURUS KULMA GOLD, PEARL PURUS KULMA ONYX, PEARL

23 SIJOITTELU KYLPYHUONEESSA & SUIHKUSSA Sijoita Purus Design Linja sinne, mihin sinulle sopii; lähelle seinää tai keskelle lattiaa rajaamaan suihkualuetta. Kun sijoitat lattiakaivon lähelle seinää, lattiakaadot tehdään vain yhteen suuntaan. Tällöin lattia on tasainen etkä seiso kaivon päällä. Yhdensuuntainen kaato mahdollistaa myös suurten, tyylikkäiden laattojen käyttämisen. * Mikäli kaivo sijoitetaan keskelle rajaamaan suihkualuetta, suosittelemme Purus Design Linja Platinumia tai Tile Insertiä. HAJUTON Yksi ylpeydenaiheistamme on patentoitu NOOD-vesilukko. Nood on jousitettu hajulukko, joka aukeaa veden painosta. Auki kun olet suihkussa; kiinni kun olet valmis. NOOD-vesilukko antaa myös suojan takavirtausta vastaan ja toimii hyvänä hajulukkona, jos olet pitkään poissa ja vesilukko ehtii kuivua. KAIKENLAISILLE LATTIARAKENTEILLE Sekä Purus Design Linja että Kulma soveltuvat testatusti kaikille eri tyyppisille lattiarakenteille. Voit siis asentaa ne turvallisesti sekä puu- että betonirakenteiseen lattiaan. Asennussarja molemmille rakenteille on automaattisesti mukana kun tilaat tuotteen (800 mm ja 900 mm pituuksissa vain betonirakenteelle). TURVALLINEN RATKAISU On erittäin tärkeää, että lattiakaivo saadaan liitettyä vesieristeeseen turvallisesti, koska talon seinät ja lattiat liikkuvat aina hieman. Pitkän kokemuksemme mukaan Purus Design -tuotteiden kiristysrengas takaa vesieristeen turvallisen liittämisen. Tukevasta ruostumattomasta teräksestä valmistettu kiristysrengas kiinnitetään lattiakaivoon kuudella ruuvilla. Mikäli kaivo asennetaan puurakenteiseen lattiaan, kaivo kiinnitetään myös kulmaraudoilla, jotka estävät kaivon liikehdinnän. ASENNUSVIDEOT Haluatko nähdä, miten Purus Design Linja asennetaan? Asennusvideoissamme käymme läpi lattiakaivojemme asennusohjeet askel askeleelta. QR-koodilla pääset suoraan asennusvideoihin. HELPPOA! Purus Design -tuotteiden ostaminen on helppoa. Kun tilaat kaivomme, saat kaikki osat yhdessä laatikossa (tilaat vain haluamasi ritilämallin erikseen). Kaivo on helppo asentaa. Kaivoissamme on luotettavaksi todettu kiristysrengas, joten asentaminen on urakoitsijallekin miellyttävää. PURUS DESIGN -LATTIAKAIVOT 23

24 TUOTEVALIKOIMA Valikoimastamme löydät kaiken tarvittavan kylpyhuoneesi ilmeen kohentamiseen. Purus Design Linja - kaivo-osa, sis. kehyksen Purus Design Linjan toimitukseen sisältyy kaivo, kehys, nukkasihti, asennussarja ja Nood-vesilukko. Kehyksen korkeus 10 mm. Saatavana eri pituuksilla ja lattiakaivoilla. Ritilä tilataan erikseen alla olevan taulukon mukaisesti. Poistoputki 600 mm 700 mm 800 mm 900 mm 1000 mm 1200 mm Vaaka Ø Vaaka Ø Pysty Ø Pysty Ø Pääty Ø Pääty Ø Vaaka, matala Ø32* 1) Vaaka, matala Ø40* 1) Vaaka, matala Ø50 1) *Ilman Nood-vesilukkoa. 1) Vain betonirakenteiseen lattiaan. Purus Design Linja - ritilät Purus Design Linjan ritilöitä on saatavana useilla eri kuoseilla ja eripituisina. Yhdistetään saman pituiseen Purus Design Linja -kaivo-osaan. Ritilä 600 mm 700 mm 800 mm 900 mm 1000 mm 1200 mm Twist Wave Pearl Rib Chess Platinum Purus Design Linja - Tile Insert Purus Design Linja - Tile Insert on lattiakaivo laatoitettavalla paneelilla. Toimitukseen sisältyy kaivo-osa, ulkokehys, laatoituskehys, nukkasihti, asennussarja ja Nood-vesilukko. Kehyksen korkeus 16 mm. Saatavana eri pituuksilla ja lattiakaivoilla. Poistoputki 600 mm 700 mm 800 mm 900 mm 1000 mm Vaaka Ø Vaaka Ø Pysty Ø Pysty Ø Pääty Ø Pääty Ø Vaaka, matala Ø32* 1) Vaaka, matala Ø40* 1) Vaaka, matala Ø50 1) *Ilman Nood-vesilukkoa. 1) Vain betonirakenteiseen lattiaan. 24 PURUS DESIGN -LATTIAKAIVOT

25 Purus Design Kulma - kaivo-osa Purus Design Kulman toimitukseen sisältyy kaivo, kehys, nukkasihti, asennussarja ja Nood-vesilukko. Kehyksen korkeus 10 mm. Ritilä tilataan erikseen viereisen taulukon mukaisesti. Poistoputki Mitat (mm) 374 x 266 x 266 Vaakakaivo Ø Vaakakaivo Ø Pysty Ø Pysty Ø Pääty Ø Pääty Ø Vaaka, matala Ø32* 1) Vaaka, matala Ø40* 1) Vaaka, matala Ø50 1) Purus Design Kulma - ritilät Purus Design Kulmaan on saatavana ritilöitä useilla eri kuoseilla. Ritilä * Sopii vain Tile Insert -malliin. Mitat (mm) 374 x 266 x 266 Twist Wave Pearl Platinum Laatta* *Ilman Nood-vesilukkoa. 1) Vain betonirakenteiseen lattiaan. Purus Design Kulma - Tile Insert Laattalattialle. Purus Design Kulma - Tile Insert on kulmakaivo laatoitettavalla paneelilla. Kehyksen korkeus 16 mm. Toimitetaan kokonaispakettina - valitset ainoastaan lattiakaivon mallin. Poistoputki Mitat (mm) 374 x 266 x 266 Vaaka Ø Vaaka Ø Pysty Ø Pysty Ø Pääty Ø Pääty Ø Vaaka, matala Ø32* 1) Vaaka, matala Ø40* 1) Vaaka, matala Ø50 1) *Ilman Nood-vesilukkoa. 1) Vain betonirakenteiseen lattiaan. Purus Design Neliö - neliökansi laattalattialle Purus Design Neliö -kannet soveltuvat useimpiin markkinoilla oleviin lattiakaivoihin. Saatavana useissa eri kuoseissa. Kuormitusluokka K3 (300 kg). Tarkista asennusmitat Ritilä Mitat (mm) 130 x 130* Mitat (mm) 150 x 150** Mitat (mm) 155 x 155 Mitat (mm) 200 x 200 Twist Wave Drop Drop aukollinen*** Tile Insert* Platinum** Black** White** Red** * Kehyksen korkeus 6,5 mm. ** Kehyksen korkeus 12,5 mm. *** Poistoputken liitäntäaukko valmiina. Kaivot muovimatolle: Kysy projektimyynnistä, p tai info@purus.fi. PURUS DESIGN -LATTIAKAIVOT 25

26 TURVALLINEN, STF- HYVÄKSYTTY VALINTA Betonirakenne Vedeneriste Kiinnityslaasti Puurakenne Saumalaasti Laatta Purus Design Linja, Twist Lattialaatta Purus Design Linja, Platinum Lattiajuoksut Betoni Vedeneriste Kiristysrengas Purus Design Linja- ja Kulmakaivoja on saatavilla erilaisilla kaivo-osilla. Asennuskisko 13 mm lattialevyn yläpuolella Lattialevy Tasoituslaasti ASENNUS Purus Design Linja- ja Purus Design Kulma -lattiakaivot ankkuroidaan kiinni lattiarakenteeseen (betoni tai puu). Näin estetään kaivon liikehdintä, vaikka seinät ja lattia hieman liikkuisivat. Suomenkieliset asennusohjeet sisältyvät toimitukseen. Asennusohjeet löydät myös verkkosivuiltamme, HYVÄKSYNTÄ Purus Design Linja -lattiakaivoilla on VTT:n myöntämä STFhyväksyntä. TOIMIALAKOHTAISET SÄÄNNÖT - Asennuksessa on noudatettava voimassa olevia rakentamismääräyksiä sekä vesieristevalmistajien ohjeita. PURUS - TURVALLINEN VALINTA Purus Design -lattiakaivot täyttävät voimassa olevat määräykset. Purus on: - ISO sertifioitu - STF-hyväksytty - Kaikki Puruksen muovi-, valurauta- ja RST-tuotteet voidaan kierrättää. 26 PURUS DESIGN -LATTIAKAIVOT

27 NÄE KOKONAISUUS Purus on yksi Skandinavian johtavia kylpyhuoneen ja keittiön saniteettituotteiden valmistajia. Tuotevalikoimaamme kuuluvat lattiakaivot, sisäviemärit, RST-kalusteet ja saniteettituotteet. Valmistamme myös asiakkaan tarpeisiin räätälöityjä tuotteita. Verkkosivuiltamme, voit hakea inspiraatiota, etsiä jälleenmyyjiä sekä ladata asennusohjeita, mittakuvia, sertifikaatteja ym.
