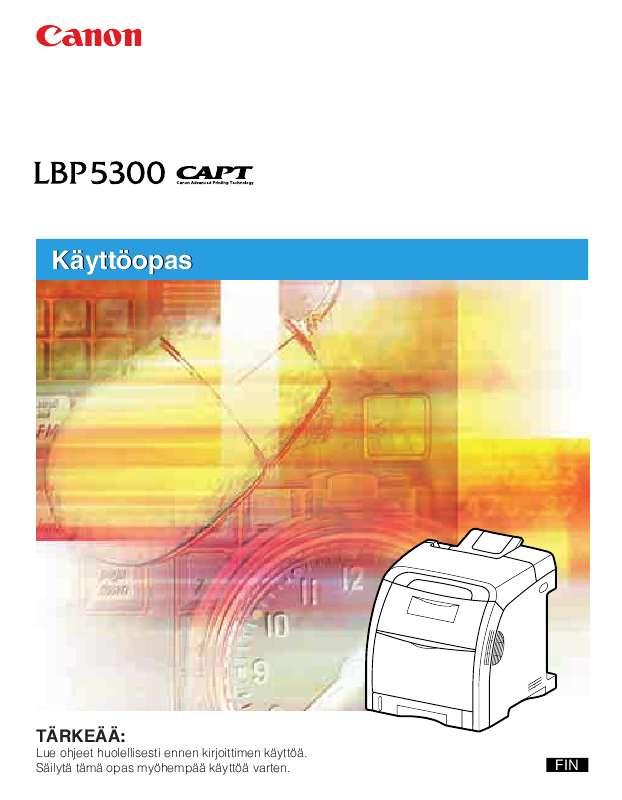

Käyttöoppaasi. CANON LBP-5300

Transkriptio

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle CANON LBP Löydät kysymyksiisi vastaukset CANON LBP-5300 käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje CANON LBP-5300 Käyttöohjeet CANON LBP-5300 Käyttäjän opas CANON LBP-5300 Omistajan käsikirja CANON LBP-5300 Käyttöopas CANON LBP-5300 Käyttöoppaasi. CANON LBP

2 Käsikirjan tiivistelmä Sisällys Johdanto. ix Tämän oppaan käyttäminen..... ix Oppaassa käytetyt merkintätavat ix Tässä oppaassa käytetyt painikkeet... ix Oppaassa käytetyt näyttökuvat.. x Tässä oppaassa käytetyt kuvat x Oppaassa käytetyt lyhenteet.... xi Lakitiedot..... xii Mallinimi.... xii FCC (Federal Communications Commission - Yhdysvaltain Liittovaltion Tietoliikennekomissio)...

3 xii EMC-direktiivi ( V malli) xiii Laserturvallisuus.. xiii Kansainvälinen Energy Star -energiansäästöohjelma.... xiv WEEE-direktiivi xv Tavaramerkit. xv Copyright... xvi Vastuuvapauslausekkeet xvi Lakiperusteiset rajoitukset tuotteen käytölle ja kuvien käytölle. xvii Tärkeitä käyttöturvaohjeita xviii Asennus

4 ... xviii Virtalähde... xx Käsittely.... xxi Hoito ja tarkastukset.... xxii Tulostustarvikkeet. xxiv Luku 1 Ennen aloitusta Ominaisuudet ja hyödyt CD-ROM CD-ROM-asennus Osat ja niiden toiminnot...

5 Tulostinyksikkö Kuva edestä Kuva takaa Kuva sisältä Ohjauspaneeli Lisävarusteet ii Paperinsyöttölaite Luku 2 Tulostimen asennus Asennusmenettely Asennuspaikka.

6 Asennusympäristö. 2-3 Lämpötila-/kosteusolot 2-3 Virtalähdevaatimukset 2-4 Asennusvaatimukset.2-4 Asennuspaikka Tarvittava ympärystila.2-6 Jalkojen sijainti Pakkauksen sisällön tarkistus

7 2-9 Värikasettien asennus Paperin lisäys Virtajohdon liitäntä Liitäntä tietokoneeseen USB-kaapelin käyttö LAN-kaapelin käyttö Tulostinympäristön asetukset. Tulostimen virran kytkentä päälle (ON)... Virransäästö (Lepotila).

8 .2-35 Luku 3 Paperin lataus ja luovutus Paperivaatimukset Käyttökelpoinen paperi..3-2 Paperikoko Paperityyppi Paperikokojen lyhenteet Tulostusalue Käyttökelvoton paperi Paperin säilytys Tulosteiden säilytys.

9 Paperilähde Paperilähdetyyppi 3-12 Paperilähteen arkkimäärä Paperilähteen valinta.. iii Luovutustaso Luovutustaso Luovutustason arkkimäärä Paperin lataus paperikasettiin Ladattaessa vakiokokoista paperia

10 Ladattaessa mukautettua paperikokoa (ei vakiokokoista paperia) tai paperia, jonka koko on 8,5 x 13 tai 16K Paperin lataaminen monikäyttötasolle.... Tavallisen paperin, paksun paperin, piirtoheitinkalvojen, tarrojen tai päällystetyn paperin lataaminen.... Kirjekuorien lataaminen..... Mukautetun paperikoon lataaminen (ei vakiokoko) Kirjoitinohjaimen asetukset ja tulostus Kaksipuolinen tulostus Luku 4 Tulostinympäristön asetukset Johdanto..... Kun tulostin on asennettu..... Toimenpiteet jokaisella tulostuskerralla.... Järjestelmävaatimukset..

11 CAPT-ohjelmiston asennus Asennus CD-ROM-asennuslevyltä Kun asennustapa on Plug and Play Windows Vista Windows XP Windows Käyttöoppaasi. CANON LBP

12 Windows 98/Me.....t] -välilehti [Viimeistely]-välilehti [Paperilähde]-välilehti [Laatu]-välilehti [Kokoonpano]/[Laitteen asetukset] -välilehti [Profiili]-välilehti (vain Windows 2000/XP/Vista) 5-47 Esikatselu Useiden sivujen tulostus yhdelle arkille Tulosteen skaalaus Asiakirjan automaattinen skaalaus 5-53 Asiakirjan manuaalinen skaalaus

13 .5-54 Julisteen tulostus Vesileiman tulostus Vesileiman tulostus Vesileimojen muokkaus Reunusten ja päiväyksen tulostus Värikasettien säilytys Tulostimen kalibrointi... Käyttäjän suorittama kalibrointi.... Automaattinen kalibrointi määritettynä ajankohtana.... Kalibroinnin suorittaminen välittömästi tulostimen käynnistyksen jälkeen Tulostimen värivääristymän korjaus.

14 6-23 Kiinnitystelan puhdistus Tulostuskohdan säätö Tulostuskohdan tarkistus Tulostuskohdan säätö vi Tulostimen puhdistus ulkopuolelta Tulostimen siirrot Tulostimen käsittely Luku 7 Vianetsintä Vianetsintäkaavio Paperitukokset.

15 7-3 Paperitukosalue Paperitukoksen poisto Kun paperitukoksesta ilmoittava viesti ei poistu Kun kaksipuoleisuusyksikköä ei ole asennettu oikein Hälytysmerkkivalo palaa/vilkkuu Hälytysmerkkivalo palaa (palveluvirhe ilmenee) Hälytysmerkkivalo vilkkuu Tulostuslaadun ongelmat Paperiongelmat Asennusongelmat Paikallisasennuksen ongelmat Verkkoon jaetun tulostimen asennusongelmia

16 Testisivun tulostus Jos ohjelman poisto ei onnistu USB-ohjaimen poisto Kun tietoja ei lähetetä tulostimelle Kun tulostin ja tietokone on liitetty USB-kaapelilla Verkkoon jaetun tulostimen asennusongelmia Muita ongelmia Tulostimen ominaisuuksien varmennus Luku 8 Lisävarusteiden asennus Paperinsyöttölaite Tulostimen siirtäminen Pakkausmateriaalien poisto ja paperinsyöttölaitteen asennus....

17 Paperinsyöttölaitteen poisto Luku 9 Liite Tekniset tiedot Laitteiston tekniset tiedot Ohjelmiston tekniset tiedot Osien mitat Tietoja väritulostuksesta Valon ja värien kolme pääväriä. 9-8 vii Värien ilmaisutapa 9-9 Tietoja väritulostuksesta 9-10 Kohti kauniimpia väritulosteita

18 9-12 NetSpot Device Installer Print Monitor Installer -asennusohjelma Windowsin palomuuri... Windowsin palomuurin säätö sallimaan tietoliikenne työasemien kanssa... Windowsin palomuurin säätö estämään tietoliikenne työasemien kanssa... Säädä Windowsin palomuuri sallimaan tietoliikenne tulostinpalvelimen kanssa Hakemisto Sarjanumeron sijainti viii Johdanto Kiitämme Canon LBP5300 -tulostimen hankinnasta. Lue tämä käyttöopas huolellisesti ennen tulostimen käyttöä ja tutustu sen ominaisuuksiin, jotta voit mahdollisimman hyvin käyttää sen monia toimintoja. Säilytä tämä opas tulevia tarpeita varten varmassa paikassa sen jälkeen, kun

19 olet lukenut sen. Tämän oppaan käyttäminen Oppaassa käytetyt merkintätavat Tässä oppaassa käytetään seuraavia tunnuksia, joilla selitetään menetelmiä, rajoituksia, varotoimia ja käyttöturvaohjeita. VAROITUS Ilmaisee varoituksia sellaisista toiminnoista, jotka väärin suoritettuina voivat aiheuttaa henkilövahinkoja tai kuoleman. Tulostimen käyttämiseksi turvallisesti ota aina huomioon nämä varoitukset. VAARA Ilmaisee vaaraa liittyen sellaisiin toimintoihin, jotka väärin suoritettuina voivat aiheuttaa henkilö- tai omaisuusvahinkoja. Tulostimen käyttämiseksi turvallisesti ota aina huomioon nämä vaaraa ilmaisevat varoitukset. Ilmaisee käyttöedellytyksiä ja rajoituksia. Lue nämä asiat huolellisesti voidaksesi käyttää tulostinta oikein ja välttääksesi tulostimen vauriot. Käyttöoppaasi. CANON LBP

20 Ilmaisee toiminnon selitystä tai sisältää lisäselvityksiä menetelmästä. Näiden huomautusten lukeminen on erittäin suositeltavaa. TÄRKEÄÄ HUOM! Tässä oppaassa käytetyt painikkeet Seuraavat näppäinten tai painikkeiden nimet ovat esimerkkejä siitä, miten painettavaksi tarkoitetut näppäimet tai painikkeet ilmaistaan tässä oppaassa: Ohjauspaneelin näppäimet: Näppäinkuvake + (Näppäimen nimi) Esimerkki: (Peruuta työ) Tietokoneen näytöllä näkyvät painikkeet: [Painikkeen nimi] Esimerkki: [OK] [Tiedot] ix Oppaassa käytetyt näyttökuvat Tässä oppaassa käytetyt näyttökuvat saattavat olla käyttöjärjestelmästä riippuen erilaisia, kuin omassa tietokoneessasi. Näppäimet, joita tulee painaa, on merkitty näin kuten alla esitetään. Jos tietokoneen näytöllä esiintyyh useita painettavia näppäimiä, kaikki näppäimet on merkitty. Valitse tarpeisiisi sopiva näppäin. 9 Napsauta [Seuraava]. Käytä napsauttamalla tätä painiketta. Tässä oppaassa käytetyt kuvat Vaikka merkkivalojen ja näppäinten nimiä ei näykään tässä käsikirjassa esiintyvissä ohjauspaneelin kuvissa, maa- tai aluekohtaiset nimet näkyvät merkkivaloihin liittyvien kuvakkeiden yläpuolella. x Tässä käyttöoppaassa viitataan seuraavan kuvan mukaiseen virtajohtoon, mutta virtajohdon muoto voi vaihdella maasta tai alueesta riippuen. Oppaassa käytetyt lyhenteet Tässä oppaassa tuotenimet ja mallinimet on lyhennetty seuraavasti: Microsoft Windows 95 -käyttöjärjestelmä: Microsoft Windows 98 -käyttöjärjestelmä: Microsoft Windows Millennium Edition -käyttöjärjestelmä: Microsoft Windows käyttöjärjestelmä: Microsoft Windows XP -käyttöjärjestelmä: Microsoft Windows VistaTM -käyttöjärjestelmä: Microsoft Windows -käyttöjärjestelmä: Windows 95 Windows 98 Windows Me Windows 2000 Windows XP Windows Vista Windows xi Lakitiedot Mallinimi Seuraavat nimet voidaan varata turvallisuusmääräyksiä varten tämän lasertulostimen eri myyntialueella V -malli: L11181A V -malli: L11181E FCC (Federal Communications Commission - Yhdysvaltain Liittovaltion Tietoliikennekomissio) Laserkirjoitin, Malli L11181A Tämä laite täyttää FCC -sääntöjen jaksossa 15 asetetut vaatimukset. Käyttöön kohdistuu kaksi seuraavaa ehtoa: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen tulee sietää kaikki saapuvat häiriöt mukaan lukien häiriöt, jotka voivat aiheuttaa epämieluisia toimintoja. Tämä laite on testattu ja sen on todettu täyttävän FCC -sääntöjen jaksossa 15 asetetut vaatimukset B-ryhmän digitaalituotteille. Nämä vaatimukset on suunniteltu, jotta asuinalueilla voidaan saada aikaan kohtuullinen suoja häiriöitä vastaan. Tämä laite aiheuttaa, käyttää ja saattaa säteillä radiotaajuusenergiaa, ja jollei sitä asenneta ja käytetä käyttöohjeiden mukaisesti, se saattaa aiheuttaa haitallisia häiriöitä radiotietoliikenteeseen. Ei kuitenkaan voida mitenkään taata, etteikö häiriöitä esiintyisi tietyissä asennuksissa. Voit päätellä, aiheuttaako laite häiriöitä, sulkemalla laitteen. Mikäli laite aiheuttaa häiriöitä radio- tai televisiovastaanottimissa, käyttäjä voi yrittää korjata häiriön jollakin tai joillakin seuraavista keinoista: Kääntäkää tai siirtäkää televisio- tai radioantennia. Siirtäkää laite kauemmaksi vastaanottimista. Siirtäkää laite pistorasiaan, joka on toisessa virtapiirissä kuin vastaanotin. Kysy neuvoa myyjältä tai ammattitaitoiselta radio- ja televisioasentajalta. FCC-sääntöjen jakson 15 alajae B:n luokan B rajavaatimusten täyttämiseksi edellytetään suojatun kaa pelin käyttöä. Älä tee laitteeseen mitään muutoksia, ellei oppaassa toisin määritetä. Mikäli sellaqisia muutoksia täytyy tehdä, on laitteen käyttö keskeytettävä. xii Canon U.S.A. Inc. One Canon Plaza, Lake Success, NY 11042, U.S.A. Puhelinnumero +1 (516) EMC-direktiivi ( V malli) "Tämä laite on testattu tyypillisessä järjestelmässä, ja sen on todettu täyttävän EMC-direktiivin tekniset vaatimukset." Suojatun kaapelin käyttö on välttämätöntä EMC-direktiivin teknisten vaatimusten täyttämiseksi. Tuote on yhdenmukainen EMC-direktiivin kanssa nimellissyöttöjännitteellä 230 V, 50 Hz, joskin tuotteen normitettu syöttöjännite on V, 50/60 Hz. C-valintamerkki luokitustarrassa tarkoittaa, että valmistaja ilmoittaa tuotteen olevan yhdenmukainen asiaan kuuluvien vaatimusten kanssa nimellissyöttöjännitteillä 230 V, 50 Hz, joskin tuotteen normitettu syöttöjännite on. Laserturvallisuus Tämä tuote on luokiteltu Yhdysvaltojen terveys- ja sosiaalipalveluministeriön säteilystandardin (Department of Health and Human Services Radiation Performance Standard) mukaiseksi, CFR-säädöskokoelman osan 21 luvussa 1 alaluvussa J määriteltyyn luokkaan I kuuluvaksi lasertuotteeksi Yhdysvaltojen säteilyn rajoitusta koskevaa lainsäädäntöä (Radiation Control for Health and Safety Act, 1968) noudattaen. Tämä tuote on myös sertifioitu luokan 1 lasertuotteeksi standardien IEC :1993 ja EN :1994 nojalla. Tämä tarkoittaa, että tulostin ei tuota haitallista lasersäteilyä. Koska tuotteen sisällä säteilevä lasersäteily on täysin suljettu suojakoteloinnin ja ulkokuorten sisään, lasersäde ei pääse ulos laitteesta missään käyttövaiheessa. Älä poista suojakoteloita tai ulkoisia kansia muuten kuin laitteen käyttöoppaan ohjeiden mukaisesti. Käyttöoppaasi. CANON LBP

21 xiii Oheinen tarra on kiinnitetty laitteen sisällä olevaan laserskanneriyksikköön. LUOKAN 1 LASERTUOTE LASER KLASSE 1 APPAREIL A RAYONNEMENT LASER DE CLASSE 1 APPARECCHIO LASER DI CLASSE 1 PRODUCTO LASER DE CLASE 1 APARELHO A LASER DE CLASSE 1 VAARA Muiden kuin tässä oppaassa määritettyjen ohjaustoimien, säätöjen tai menettelyjen käyttö voi aiheuttaa vaarallista altistusta säteilylle. Kansainvälinen Energy Star -energiansäästöohjelma ENERGY STAR -osapuolena Canon Inc. on määrittänyt, että tämä tuote täyttää ENERGY STAR -ohjelman vaatimukset energiansäästöstä. The International ENERGY STAR Office Equipment Program on kansainvälinen ohjelma, joka edistää energiansäästöä tietokoneiden ja muiden toimistolaitteiden käytössä. Ohjelma tukee sellaisten tuotteiden kehittämistä ja yleistymistä, jotka vähentävät tehokkaasti energian kulutusta. Se on avoin järjestelmä, johon yritykset voivat osallistua vapaaehtoisesti. Kohdetuotteita ovat toimistolaitteet, kuten tietokoneet, näytöt, tulostimet, faksilaitteet ja kopiokoneet. Osallisten valtioiden käyttämät standardit ja logot ovat yhdenmukaisia. xiv WEEE-direktiivi Vain Euroopan unioni (ja Euroopan talousalue). Tämä tunnus osoittaa, että sähkö- ja elektroniikkalaiteromua koskeva direktiivi (WEEE-direktiivi, 2002/96/EY) sekä kansallinen lainsäädäntö kieltävät tuotteen hävittämisen talousjätteen mukana. Tuote on vietävä asianmukaiseen keräyspisteeseen, esimerkiksi koneliikkeeseen uutta vastaavaa tuotetta ostettaessa tai viralliseen sähkö- ja elektroniikkalaiteromun keräyspisteeseen. Sähkö- ja elektroniikkalaiteromun virheellinen käsittely voi vahingoittaa ympäristöä ja ihmisten terveyttä, koska laitteet saattavat sisältää ympäristölle ja terveydelle haitallisia aineita. Lisäksi tuotteen asianmukainen hävittäminen säästää luonnonvaroja. Lisätietoja sähkö- ja elektroniikkalaiteromun keräyspisteistä saat kaupunkien ja kuntien tiedotuksesta, jätehuoltoviranomaisilta, sähkö- ja elektroniikkalaiteromun kierrätysjärjestelmän ylläpitäjältä ja jätehuoltoyhtiöltä. Lisätietoja sähkö- ja elektroniikkalaiteromun keräyksestä ja kierrätyksestä on osoitteessa com/ environment. (Euroopan talousalue: Norja, Islanti ja Liechtenstein) Tavaramerkit Canon, Canon-tuotemerkki, LBP, NetSpot ja PageComposer ovat Canon Inc.:in tavaramerkkejä. Adobe, Adobe Acrobat ja Adobe Reader ovat Adobe Systems Incorporated:in tavaramerkkejä. Apple ja TrueType ovat Apple Computer, Inc.:in tavaramerkkejä. IBM on International Business Machines Corporation:in tavaramerkki. Microsoft ja Windows ovat Microsoft Corporationin Yhdysvalloissa ja muissa maissa rekisteröimiä tavaramerkkejä. Windows Server ja Windows Vista ovat Microsoft Corporationin tavaramerkkejä. Ethernet on Xerox Corporationin tavaramerkki. Muutkin tässä esiintyvät tuotteiden ja yhtiöiden nimet voivat olla vastaavasti omistajiensa tavaramerkkejä. xv Copyright Copyright 2006 by Canon Inc. All rights reserved. Mitään tämän julkaisun osaa ei saa toisintaa tai siirtää missään muodossa tai millään tavalla, elektronisesti tai mekaanisesti mukaan lukien valokopiointi ja tallennus, tai millään tiedon tallennus- tai hakujärjestelmällä ilman Canon Inc.:in kirjallista ennakkolupaa. Vastuuvapauslausekkeet Tämän oppaan tiedot voivat muuttua ilman ennakkoilmoitusta. CANON INC. EI ANNA MINKÄÄNLAISTA TÄTÄ AINEISTOA KOSKEVAA TAKUUTA, EI ILMAISTUA TAI IMPLISIITTISTÄ, LUKUUN OTTAMATTA TÄSSÄ ANNETTUJA, MUKAAN LUKIEN RAJOITUKSETTA TAKUUT MYYNTIKELPOISUUDESTA, KELPOISUUDESTA, SOPIVUUDESTA TIETTYYN KÄYTTÖTARKOITUKSEEN TAI PATENTINLOUKKAUKSIA VASTAAN. CANON INC. EI OLE VASTUUSSA MISTÄÄN JA MINKÄÄNLAISISTA SUORISTA, SATUNNAISISTA TAI SEURANNAISVAHINGOISTA TAI RAHALLISISTA MENETYKSISTÄ, JOTKA AIHEUTUVAT TÄMÄN AINEISTON KÄYTÖSTÄ. xvi Lakiperusteiset rajoitukset tuotteen käytölle ja kuvien käytölle Tuotteen käyttö tiettyjen asiakirjojen skannaukseen, tulostukseen tai muunlaiseen toisintoon, ja sellaisten tuotteella skannattujen, tulostettujen tai muuten toisinnettujen kuvien käyttö saattaa olla kielletty lailla sekä johtaa rikos- tai siviilioikeudelliseen vastuuseen. Luettelo, joka ei ole täydellinen, tällaisista asiakirjoista on esitetty alla. Tämä luettelo on tarkoitettu vain ohjeelliseksi. Jos olet epävarma tiettyjen asiakirjojen skannauksen, tulostuksen tai muunlaisen toisinnon laillisuudesta tuotteella, ja sellaisten tuotteella skannattujen, tulostettujen tai muuten toisinnettujen kuvien käytön laillisuudesta, sinun tulisi pyytää neuvoa ennalta lakiasiantuntijaltasi. Paperiraha Maksumääräykset, maksuosoitukset, postiosoitukset Talletustodistukset Postimerkit (leimatut tai leimaamattomat) Henkilökortit tai -tunnukset Matkashekit Ruokakupongit Passit Maahanmuuttoasiakirjat Veromerkit (leimatut tai leimaamattomat) Asevelvollisuus- tai kutsunta-asiakirjat Arvopaperit tai muut velkatodistukset Valtion virastojen kirjoittamat shekit tai Osakekirjat todistukset Moottoriajoneuvojen ajokortit ja rekisteriotteet Tekijänoikeuksien alaiset työt tai taiteelliset työt ilman tekijänoikeuksien haltijan lupaa xvii Tärkeitä käyttöturvaohjeita Lue nämä "Tärkeät käyttöturvaohjeet" kokonaan ennen tulostimen käyttöä. Koska näiden ohjeiden tarkoitus on estää käyttäjien tai muiden henkilöiden vahingoittuminen tai omaisuusvahingot, ota nämä ohjeet aina huomioon. Älä myöskään ryhdy mihinkään toimenpiteeseen, ellei sitä ole oppaassa määritetty, koska siitä voi aiheutua odottamattomia onnettomuuksia tai henkilövahinkoja. Tämän koneen väärä käyttö voi aiheuttaa henkilövahinkoja ja/tai kalliita korjauksia vaativia vaurioita, joiden kustannuksia meidän rajoitettu takuumme ei ehkä kata. Asennus VAROITUS Älä asenna tulostinta lähelle alkoholeja, maalinohenteita tai muita tulenarkoja aineita. Käyttöoppaasi. CANON LBP

22 Jos tulenarkoja aineita pääsee kosketukseen tulostimen sisällä olevien sähköosien kanssa, ne saattavat aiheuttaa tulipalon tai sähköiskun. Älä sijoita tulostimen päälle seuraavia esineitä. Jos nämä esineet pääsevät kosketukseen tulostimen sisällä olevien suurjänniteosien kanssa, seurauksena voi olla tulipalo tai sähköisku. Jos jokin näistä esineistä putoaa tulostimen sisään, sammuta tulostimen sähkövirta välittömästi virtakytkimestä a, ja irrota USBkaapeli, jos se on liitetty b. Irrota sitten virtajohdon pistoke sähköpistorasiasta c ja ota yhteys paikalliseen valtuutettuun Canon-jälleenmyyjään. - Kaulanauhat ja muut metalliesineet xviii - Kupit, kukkamaljakot, kukkaruukut ja muut astiat, joissa on vettä tai nesteitä a a b c VAARA Älä sijoita tulostinta epävakaaseen paikkaan kuten huteralle alustalle tai kaltevalle lattialle tai erityisen täriseviin paikkoihin, koska niistä tulostin saattaa pudota tai kaatua aiheuttaen henkilövahingon. Älä koskaan tuki tulostimen tuuletusaukkoja. Tuuletusaukot on tehty saamaan aikaan riittävä tuuletus tulostimen sisäisille toimiville osille. Älä koskaan sijoita tulostinta pehmeälle pinnalle kuten sohvalle tai matolle. Tuuletusaukkojen tukkeutuminen voi saada tulostimen kuumenemaan ja aiheuttaa tulipalon. Älä sijoita tulostinta seuraaviin paikkoihin, koska siitä voi aiheutua tulipalo tai sähköisku. - Kosteaan tai pölyiseen paikkaan - Savulle ja höyrylle alttiiseen paikkaan, kuten liesien tai kosteuttajien viereen - Sateelle tai lumelle alttiiseen paikkaan - Vesihanojen tai veden lähelle - Paikkaan, johon kohdistuu suora auringonvalo - Hyvin kuumaan paikkaan - Lähelle avotulta Tulostinta asennettaessa laske se varovasti lattialle tai jonkin toisen koneen päälle, jotta kätesi eivät jää puristuksiin, koska siitä voi aiheutua henkilövahinko. Kytkiessäsi liitäntäkaapelia liitä se oikein noudattaen tämän oppaan ohjeita. Jos kaapelia ei kytketä oikein, siitä saattaa aiheutua virhetoimintoja tai sähköisku. Siirrettäessä tulostinta noudata tämän oppaan ohjeita oikesta tavasta pitää siitä kiinni. Jos niin ei tehdä, silloin tulostin voi pudota aiheuttaen henkilövahingon. (Katso kohta "Tulostimen siirrot," sivulla 6-37) xix Virtalähde VAROITUS Älä naarmuta, vaurioita tai muokkaa virtajohtoa. Älä myöskään aseta raskaita esineitä virtajohdon päälle ja vedä tai taivuta sitä liikaa, koska se voi aiheuttaa sähkövian ja tulipalon tai sähköiskun. Pidä virtajohto erossa kuumaa säteilevistä kohteista. Tämän noudattamatta jättäminen voi sulattaa virtajohdon ja aiheuttaa tulipalon tai sähköiskun. Älä työnnä virtajohdon pistoketta pistorasiaan tai vedä sitä irti siitä märin käsin, koska se voisi aiheuttaa sähköiskun. Älä työnnä virtajohdon pistoketta pistorasiaan, johon liittyy useita laitteita, koska ylikuormitus voisi aiheuttaa tulipalon tai sähköiskun. Älä niputa tai sido virtajohtoa solmuun, koska siitä voi aiheutua tulipalo tai sähköisku. Työnnä virtapistoke perille saakka sähköpistorasiaan, koska muuten saattaa aiheutua tulipalo tai sähköisku. Älä käytä muita virtajohtoja kuin tulostimen mukana toimitettua, koska siitä voisi aiheutua tulipalo tai sähköisku. Yleissääntönä älä käytä jatkojohtoja tai työnnä virtajohdon pistoketta usean laitteen pistorasiaan. Jos kuitenkin on pakko käyttää jatkojohtoja tai kytkeä pistoke usean laitteen pistorasiaan, ota niitä käytettäessä huomioon seuraavat asiat ja toimi omalla vastuullasi. Jos käytät jatkojohtoja väärällä tavalla, siitä voi aiheutua tulipalo tai sähköisku. - Älä liitä yhtä jatkojohtoa toiseen jatkojohtoon. - Varmista, että tulostinta käytettäessä virtajohdon pistokkeen jännite on sama kuin luokitustarrassa merkitty (kiinnitetty tulostimen taakse). - Käytä jatkojohtoa, joka kestää suuremman virran kuin mikä on tarpeen luokitustarran merkinnän mukaan (kiinnitetty tulostimen taakse). - Käyttäessäsi jatkojohtoa avaa se suoraksi kiepistä ja työnnä pistoke täysin pistorasiaan, jotta tulostimen virtajohdon ja jatkojohdon välille syntyy varmasti tiukka liitos. - Tarkista aika ajoin, ettei jatkojohto kuumene liikaa. VAARA Älä käytä muita syöttövirran jännitteitä kuin tässä määritetty, koska siitä voi aiheutua tulipalo tai sähköisku. Ota aina kiinni pistokkeesta irrottaessa virtajohdon. Vetäminen itse virtajohdosta voi paljastaa tai katkaista ydinjohdot tai muuten vaurioittaa virtajohtoa. Jos virtajohto on vioittunut, se voi saada sähkövirran vuotamaan ulos ja aiheuttaa tulipalon tai sähköiskun. Jätä virtajohdon pistokkeen ympärille riittävästi tilaa, jotta sen voi helposti vetää irti pistorasiasta. Jos pistokkeen ympärillä on esineitä, et pysty vetämään sitä irti pistorasiasta hätätilanteessa. xx Käsittely VAROITUS Älä yritä purkaa tai muuttaa tulostimen rakennetta. Tulostimen sisällä on suurjänniteosia, jotka saattavat aiheuttaa tulipalon tai sähköiskun. Sähkölaitteet voivat väärin käytettyinä olla vaarallisia. Henkilövahinkojen välttämiseksi älä anna lasten päästä käsiksi minkään sähkötuotteen sisäosiin äläkä anna heidän koskettaa mitään sähköliittimiä tai paljaana olevia osia. Jos tulostimesta lähtee outoja ääniä, savua, kovaa kuumuutta tai epätavallisia hajuja, kytke virta pois päältä välittömästi ja irrota USB-kaapeli, jos se on liitetty. Irrota sitten virtajohdon pistoke sähköpistorasiasta ja ota yhteys paikalliseen valtuutettuun Canon-jälleenmyyjään. Muuten voi aiheutua tulipalo tai sähköisku. Käyttöoppaasi. CANON LBP

23 Älä käytä tulostimen lähellä tulenarkoja suihkeita. Jos suihkeista pääsee tulenarkoja kaasuja kosketukseen tulostimen sisällä olevien sähköosien kanssa, siitä voi aiheutua tulipalo tai sähköisku. Kytke aina virta pois päältä virtakytkimestä. Muuten virtajohto tai liitäntäkaapeli voi vioittua ja aiheuttaa tulipalon tai sähköiskun. Älä pudota tulostimen sisään paperiliittimiä, niittejä tai mitään muite metalliesineitä. Älä kaada tulostimen päälle vettä, nesteitä tai tulenarkoja aineita (alkoholeja, bentseeniä, ohenteita jne.). Jos nämä esineet pääsevät kosketukseen tulostimen sisällä olevien suurjänniteosien kanssa, seurauksena voi olla tulipalo tai sähköisku. Jos jokin näistä esineistä putoaa tulostimen sisään, sammuta tulostimen sähkövirta välittömästi virtakytkimestä, ja irrota USB-kaapeli, jos se on liitetty. Irrota sitten virtajohdon pistoke sähköpistorasiasta ja ota yhteys paikalliseen valtuutettuun Canon-jälleenmyyjään. Liitettäessä tai irrotettaessa USB-kaapelia virtajohdon pistokkeen ollessa työnnettynä sähköpistorasiaan älä kosketa liittimen metalliosaa, koska siitä voi aiheutua sähköisku. VAARA Älä aseta raskaita esineitä tulostimen päälle, koska ne voivat kaatua tai pudota aiheuttaen henkilövahingon. Sammuta virta virtakytkimestä tulostimen jäädessä käyttämättä pitkäksi ajaksi kuten yli yön. Sammuta virta virtakytkimestä tulostimen oikealla puolella ja irrota virtajohdon pistoke pistorasiasta turvallisuuden vuoksi tulostimen jäädessä käyttämättä pitkäksi ajaksi kuten toisiaan seuraavien vapaapäivien tai lomien ajaksi. Pidä kätesi ja vaatteesi etäällä luovutusalueen telasta. Vaikka tulostin ei tulostaisi, tela saattaa pyörähtää äkillisesti ja vahingoittaa käsiäsi tai vaatteitasi. Lasersäde voi olla haitallista ihmiskeholle. Koska tulostimen sisällä säteilevä lasersäteily on täysin suljettu suojakoteloinnin ja ulkokuorten sisään, ei lasersäde pääse ulos tulostimesta missään käyttövaiheessa. Lu seuraavat huomautukset ja ohjeet käyttöturvallisuudesta. - Älä koskaan avaa mitään muita suojuksia tai kotelointeja kuin mitä tässä oppaassa neuvotaan. xxi - Älä poista laserskannausyksikön suojukseen kiinnitettyä varoitustarraa. - Jos lasersäde pääsee ulos tulostimesta, se voi vioittaa vakavasti silmiä. Hoito ja tarkastukset VAROITUS Tulostimen puhdistusta varten sammuta virta päävirtakytkimellä, irrota USB-kaapeli ja vedä sitten virtajohdon pistoke irti pistorasiasta. Näiden vaiheiden noudattamatta jättämisestä voi aiheutua tulipalo tai sähköisku. Irrota virtajohdon pistoke sähköpistorasiasta säännöllisesti ja puhdista pistokkeen metalliliittimiä ympäröivä alue ja pistorasia kuivalla kankaalla varmistaen, että kaikki pöly ja piintynyt lika poistuu. Jos pistoke on pitkä aikoja pistorasiassa kosteissa tai savuisissa tiloissa, pistokkeen ympärille voi kertya pölyä, joka kostuu. Se voi aiheuttaa oikosulun ja tulipalon. Puhdista tulostin käyttäen kevyesti veteen tai mietoon vedellä laimennettuun pesuaineeseen kostutettua kangaspalaa. Älä käytä alkoholia, bentseeniä, maaliohenteita tai mitään muuta tulenarkaa ainetta. Jos tulenarkoja aineita pääsee kosketukseen tulostimen sisällä olevien sähköosien kanssa, ne saattavat aiheuttaa tulipalon tai sähköiskun. Tulostimen sisällä on eräitä alueita, joissa on suurjännitteitä. Poistettaessa paperitukoksia tai tehtäessä tarkistuksia tulostimen sisällä älä päästä kaulanauhoja, rannekoruja tai muita metalliesineitä koskettamaan tulostimen sisäosia, koska siitä voi aiheuta palovammoja tai sähköisku. Älä heitä käytettyä värikasettia avotuleen, koska silloin kasetin sisälle jäänyt väriaine voi syttyä ja aiheuttaa palovammoja tai tulipalon. xxii VAARA Älä koskaan yritä huoltaa tätä tulostinta itse muuten kuin mitä tässä oppaassa selostetaan. Tulostimen sisällä ei ole käyttäjän huollettavia osia. Säädä ainoastaan niitä säätimiä, joita käsitellään käyttöohjeissa. Väärät säädöt voivat aiheuttaa henkilövahinkoja ja/tai kalliita korjauksia vaativia vaurioita, joiden kustannuksia meidän rajoitettu takuumme ei ehkä kata. Kiinnitysyksikkö ja sen ympäristö tulostimen sisällä kuumenevat käytön aikana. Poistettaessa paperitukoksia tai tehtäessä tarkistuksia tulostimen sisällä älä kosketa kiinnitysyksikköä ja sen ympäristöä, koska siitä voi aiheuta palovammoja tai sähköisku. Poistettaessa paperitukosta tai vaihdettaessa värikasettia varo päästämästä variainetta kosketuksiin kätten tai vaatteiden kanssa, koska kädet tai vaatteet likaantuvat. Jos ne likaantuvat, pese ne heti puhtaiksi kylmällä vedellä. Pesu kuumalla vedellä kiinnittää väriaineen ja tekee väriainetahrojen poistamisen mahdottomaksi. Irrottaessasi paperitukosta tulostimen sisältä poista juuttunut paperi varovasti, jotta väriainetta ei roisku paperilta ympäristöön ja pääse silmiisi tai suuhusi. Jos saat väriainetta silmiisi tai suuhusi, pese ne välittömästi kylmällä vedellä ja kysy heti neuvoa lääkäriltä. xxiii Ladatessasi paperia tai poistaessasi paperitukosta varo saamasta käsiisi haavoja paperin terävistä reunoista. Irrottaessasi käytettyä värikasettia värikasetin kolosta poista kasetti varovasti, jotta väriainetta ei roisku ympäristöön ja pääse silmiisi tai suuhusi. Jos saat väriainetta silmiisi tai suuhusi, pese ne välittömästi kylmällä vedellä ja kysy heti neuvoa lääkäriltä. Käyttöoppaasi. CANON LBP

24 Tulostustarvikkeet VAROITUS Älä heitä käytettyä värikasettia avotuleen, koska silloin kasetin sisälle jäänyt väriaine voi syttyä ja aiheuttaa palovammoja tai tulipalon. Älä säilytä värikasettia tai kopiopaperia avotulen lähellä, koska silloin väriaine tai paperi voi syttyä ja aiheuttaa palovammoja tai tulipalon. VAARA Säilytä värikasetit ja muut tulostustarvikkeet poissa pikkulasten ulottuvilta. Jos näitä niellään, ota yhteys lääkäriin välittömästi. xxiv Ennen aloitusta 1 LUKU Tässä luvussa selostetaan tämän tulostimen tärkeimmät ominaisuudet ja perustoiminnot. Ominaisuudet ja hyödyt CD-ROM CD-ROM-asennus Osat ja niiden toiminnot Tulostinyksikkö Ohjauspaneeli Lisävarusteet.

25 Paperinsyöttölaite Ominaisuudet ja hyödyt 1 Ennen aloitusta Tässä osassa kuvataan tärkeimmät ominaisuudet. Teräväpiirtoinen täysväritulostus Tämä tulostin on varustettu 600 dpi:n täysvärilasertulostinkoneistolla. Liukusävyjen lisäsäädöillä laite tuottaa dpi:tä vastaavaa x 600 dpi:n korkealaatuista tulostusta. Lisäksi kalibroinnilla saadaan aikaan yhdenmukaisesti tasaista kuvan laatua. Erittäin suorituskykyinen tulostusjärjestelmä "CAPT" LBP5300 on varustettu erittäin suorituskykyisellä "CAPT" (Canon Advanced Printing Technology) -tulostusjärjestelmällä, joka on yhteensopiva Windows-käyttöjärjestelmien kanssa. Koska tämän järjestelmän avulla tietoa voidaan eräkäsitellä tietokoneella tulostimen sijaan, se mahdollistaa suurinopeuksisen tulostuksen hyödyntäen tehokkaimmin tietokoneen ominaisuuksia. Myös suuria määriä tietoa voidaan käsitellä laajentamatta tulostimen muistia. Pienikokoinen rakenne Vaikka LBP5300 on väritulostin, se on riittävän pieni mahtuakseen työpöydälle. Sopii verkkotulostimeksi LBP5300-tulostinta voi käyttää Ethernet-verkon tulostimena perusvarusteineen. Tulostimen verkkokortin avulla tätä tulostinta voidaan käyttää sen Remote UI -WWW-palvelimelta, jolloin verkkoon liitetyltä tietokoneelta voidaan hallita tulostinta ja määrittää sen asetuksia. HUOM! Katso kohdasta "Verkko-opas" lisätietoja tulostimen verkkokorttia tukevista käyttöjärjestelmistä ja kortin asetusten määritysmenetelmistä. USB 2.0 High Speed (suurinopeuksinen USB) vakioasennuksena LBP5300 pystyy nopeaan tiedonsiirtoon tukemalla suurinopeuksista USB 2.0 -liitäntää, jonka huippunopeus tiedonsiirrossa on 480 Mbps. Kaksipuoleisuusyksikkö vakioasennettuna LBP5300 toimitetaan kaksipuoleisuusyksiköllä varustettuna. Voit siten suorittaa automaattisesti kaksipuolista tulostusta monikäyttötasolle tai paperikasettiin ladatulle paperille (kooltaan A4, Legal tai Letter). Näin voidaan säästää paperia ja tehostaa arkistointitilan käyttöä. 1-2 Ominaisuudet ja hyödyt Helppo hoitaa Värikasetteja (Canonin alkuperäiset kasetit) on saatavana neljää väriä (syaani, magenta, keltainen ja musta), ja ne muodostuvat yhdistetystä rummusta ja väriaineesta. Ne vapauttavat käyttäjän käsiä likaavasta väriaineen kaatamisesta ja rummun vaihtamisesta erikseen ja helpottavat siten toistuvaa hoitoa, johon kuuluu nyt vain näiden värikasettien vaihtaminen. Lisäksi etuosaan sijoitetun kannen ansiosta värikasettien vaihtaminen ja paperitukoksen poistaminen tulostimen sisältä onnistuvat helposti. Tämä ominaisuus saavutetaan keskittämällä kaikki toiminnot (paperinsyöttö, kehitys, väriaineen siirto ja kiinnitys) tulostimen etuosaan ja yksinkertaistamalla paperin kuljetusreittiä. 1 Ennen aloitusta Alhainen virrankulutus ja pikakäynnistys Tosiaikaisen On-Demand Fixing Technology -kiinnitystekniikan käyttö alentaa LBP5300:n virrankulutusta ja nopeuttaa käynnistystä. Tämän Canonin alkuperäisen tekniikan avulla kiinnityskuumentimen lämmitys tapahtuu hetkessä juuri tulostuksen edellä säästäen lämmityskäyttöaikaa. LBP5300 on siten aina valmiustilassa ja tulostusvalmis. Kiinnitysyksikön virtaa säästävästä suunnittelusta johtuen virrankulutus on myös alhainen tyhjäkäynnillä. Tuki erilaisille tulostetyypeille Useat tulostetyypit ovat sopivia, mukaan lukien tavallinen paperi, paksu paperi, kirjekuoret (kirjekuori DL, kirjekuori COM10, kirjekuori C5, kirjekuori Monarch, kirjekuori B5), päällystetty paperi, tarrat ja piirtoheitinkalvot (vain mustavalkotulostus). Vaikka LBP5300 on suunniteltu tulostamaan A4-kokoisille ja pienemmille tulosteille, voit tulostaa A3- ja B4-kokoisia tietoja A4-koon paperille käyttämällä pienennystä tavalliselle paperikoolle. Voit myös tulostaa tavallisesta poikkeavalle mukautetun kokoiselle paperille. Helppokäyttöinen värinhallinta Miniatyyrikuvilla varustettu käyttöliittymä tarjoaa intuitiivisen ja helppokäyttöisen värien säädön. Ominaisuudet ja hyödyt 1-3 CD-ROM 1 Ennen aloitusta Tulostimen mukana toimitettu CD-ROM sisältää seuraavat ohjelmistot CAPT (Canon Advanced Printing Technology) -ohjelmisto, USB-ohjain CD-ROM-levyllä toimitettavaa CAPT (Canon Advanced Printing Technology) -ohjelmistoa tarvitaan tämän tulostimen käyttämiseen. Muista ehdottomasti asentaa CAPT-ohjelmisto käyttämääsi tietokoneeseen. USB-ohjain on ohjelmisto, joka tarvitaan tulostamiseen USB-portin kautta. Saatavina ovat seuraavanlaiset CAPT (Canon Advanced Printing Technology) -ohjelmistot ja USB-ohjaimet. CAPT-tulostinajuri käyttöjärjestelmille Windows 98/Me CAPT-tulostinajuri käyttöjärjestelmille Windows 2000/XP/Vista USB-ohjain käyttöjärjestelmälle Windows 98* * Käytä tarvittaessa käyttöjärjestelmille Windows Me/2000/XP/Vista tarkoitettua käyttöjärjestelmän mukana toimitettua USB-ohjainta. Käyttöoppaasi. CANON LBP

26 HUOM! Lue ehdottomasti ennen asennusta README (lueminut) -tiedosto napsauttamalla asennusikkunassa kohtaa [ ]. NetSpot Device Installer, Print Monitor Installer Mukana toimitettu CD-ROM sisältää asennusohjelmat "NetSpot Device Installer", joka tekee verkkoprotokollan alkuasetukset, sekä "Print Monitor Installer", joka luo portin (Canon CAPT Port) tietokoneesi liittämiseksi tulostimeen TCP/IP-verkossa. Kun tulostinajuri asennetaan CD-ROMasennusohjelmalla, verkon ja portin luonnin alkuasetukset tehdään automaattisesti. Käytä tarvittaessa ohjelmia "NetSpot Device Installer" tai "Print Monitor Installer" määrittäessäsi IP-osoitteita uudelleen itse tai silloin, jos haluat luoda portin (Canon CAPT Port) käyttämättä CD-ROM-asennusohjelmaa. 1-4 CD- ROM HUOM! Lisätietoja ohjelmista "NetSpot Device Installer" ja "Print Monitor Installer" on Verkko-oppaan kohdassa "Luku 2 Verkkoympäristön asettaminen tulostusta varten". CD-ROM-asennus Kun mukana toimitettu CD-ROM-levy laitetaan CD-ROM-asemaan, seuraava CD-ROM-asennus käynnistyy automaattisesti. Voit asentaa ohjelmiston jne. CD-ROM-asennuksen avulla. 1 Ennen aloitusta Helppo asennus Napsauta tätä painiketta, jos haluat asentaa käyttöoppaat tulostinajurin kanssa. Mukautettu asennus Tämän painikkeen napsautus antaa mahdollisuuden valita, asennetaanko pelkästään tulostinajuri vai asennetaanko pelkästään käyttöoppaat. Lisäohjelmat Tämän painikkeen napsautus asentaa NetSpot Device Installer -laiteasentajan. HUOM! Lisätietoja "NetSpot Device Installer" -ohjelmasta on Verkko-oppaan kohdassa "Luku 2 Verkkoympäristön asettaminen tulostusta varten". CD-ROM 1-5 Näytä oppaat Tämän painikkeen napsautus avaa LBP5300-tulostimen käyttöoppaat ([Käyttöopas], [Verkko-opas] ja [Remote UI Guide]). Napsauttamalla symbolia [ ] haluamasi oppaan vieressä avaat vastaavan PDF-oppaan. Oppaiden avaaminen PDF-muodossa edellyttää Adobe Reader- / Adobe Acrobat Reader -ohjelmistoa. Jos Adobe Reader / Adobe Acrobat Reader -ohjelmistoa ei ole asennettu järjestelmääsi, lataa se Adobe Systems Incorporatedin kotisivuilta. 1 Ennen aloitusta * Seuraavat PDF-oppaat on tallennettu mukana toimitetun CD-ROM-levyn kansioon "Manuals". Käyttöopas: UsersGuide.pdf Verkko-opas: NetworkGuide.pdf Remote UI Guide: RemoteUIGuide. pdf Lopeta Tämän painikkeen napsautus sulkee CD-ROM-asennuksen. HUOM! Jos käyttöjärjestelmä on Windows Vista ja esiin tulee [Automaattinen käynnistys] -valintaikkuna, klikkaa [Suorita AUTORUN.EXE]. Jos CD-ROM-asennusohjelma ei käynnisty, noudata seuraavia CD- ROM-aseman nimi saattaa vaihdella käytettävän tietokoneen mukaan. ) - Jos käyttöjärjestelmä on muu kuin Windows Vista, valitse [Käynnistä]-valikosta [Suorita], näppäile "D:\Finnish\MInst.exe" ja klikkaa sitten [OK]. - Jos käyttöjärjestelmä on Windows Vista, näppäile "D:\Finnish\MInst.exe" [Käynnistä]-valikon kohdassa [Aloita haku] ja paina näppäimistön [ENTER]-näppäintä. Jos käyttöjärjestelmä on Windows Vista ja esiin tulee [Käyttäjätilien valvonta] -valintaikkuna, klikkaa [Salli]. 1-6 CD-ROM Osat ja niiden toiminnot Tämä tulostin koostuu osista, jotka suorittavat eri toimintoja. Tässä luvussa selostetaan jokaisen osan nimi ja toiminto, jotta tulostimen käyttö tapahtuu oikein ja sen toimintoja täysimääräisesti hyödyntäen. 1 Ennen aloitusta Tulostinyksikkö Seuraavat osat ja toiminnot kuuluvat tulostinyksikölle. VAARA Älä koskaan tuki tulostimen tuuletusaukkoja. Tuuletusaukot on tehty saamaan aikaan riittävä tuuletus tulostimen sisällä toimiville osille. Tuuletusaukkojen tukkeutuminen voi saada tulostimen kuumenemaan ja aiheuttaa tulipalon. Kuva edestä Seuraavat osat ja toiminnot ovat tulostimen etuosassa. b c d e f g h a n m l k i j a Tuuletusaukot Päästävät tuuletusilmaa jäähdyttämään tulostimen sisäosia. c Luovutustaso Luovuttaa paperit tulostuspuoli alaspäin. (Katso s. 3-17) b Lisäalusta (luovutustaso) Vedetään ulos estämään paperin roikkuminen luovutustason ulkopuolella, kun Legal-koon paperia luovutetaan luovutustasolle. d Yläkansi Avataan poistettaessa paperitukosta. (Katso s. 7-3) e Virtakytkin Kytkee tulostimen virran päälle (ON) ja pois (OFF). (Katso s. 2-33) Osat ja niiden toiminnot 1-7 f Ohjauspaneeli Merkkivalot ilmaisevat tulostimen tilaa, ja painiketta käytetään työn peruutukseen. (Katso s. 1-10) k Lisäalusta (monikäyttötaso) Varmista, että vedät lisäalustan ulos ladatessasi paperia monikäyttötasolle. g Etukansi Avataan vaihdettaessa värikasettia tai poistettaessa paperitukosta. (Katso s. 6-4) l Jatkoalusta Avataan estämään paperin roikkuminen monikäyttötason ulkopuolella, kun ladataan pitkiä arkkeja (esim. A4). h Tuuletusaukot 1 Ennen aloitusta Päästävät tuuletusilmaa jäähdyttämään tulostimen sisäosia. m Monikäyttötaso Lataa paperia syötettäessä paperia monikäyttötasolta. (Katso s. 3-35) i Otekolot siirtelyyn Ota kiinni näistä kahvoista siirrettäessä tulostinta. (Katso s. 6-37) n Paperiohjaimet Säädä paperiohjainten asento vastaamaan monikäyttötasolle ladatun paperin leveyttä. Voit ladata paperia tämän tason paperin rajaohjainten alaosaan saakka. j Paperikasetti Voidaan ladata jopa 250 arkkia tavallista paperia (64 g/m2). (Katso s. 3-19) Kuva takaa Seuraavat osat ja toiminnot ovat tulostimen takaosassa. a b c i h g f e d a Virtaliitin Liitä mukana toimitettu virtajohto tähän liittimeen. d Kasetin suojakuori Estää likaa ja pölyä pääsemästä paperikasetin sisälle. Kun Legal-koon paperia ladataan paperikasettiin, kasetin suojakuori nousee automaattisesti. b Luokitustarra Tulostimen yksilöintiin tarkoitettu sarjanumero (Serial No.) on ilmoitettu tässä tarrassa. Numero tarvitaan tilattaessa huolto- tai korjauspalveluja. Luokitustarrassa ilmaistu virta-arvo kertoo keskimääräisen virrankulutuksen. e LAN-liitin Liitäntä 10BASE-T/100BASE-TX LAN-kaapeliin. Käyttöoppaasi. CANON LBP

27 f 100-merkkivalo (vihreä) Palaa, kun tulostimen verkkokortti on kytketty 100BASE-TX-verkkoon. Ei pala, kun kytkentä on 10BASE-T. c Tuuletusaukot Päästävät tuuletusilmaa jäähdyttämään tulostimen sisäosia. 1-8 Osat ja niiden toiminnot g LNK-merkkivalo (vihreä) Palaa, kun tulostimen verkkokortti on kytketty verkkoon oikein. i USB-liitin Liitetään USB-kaapeliin. Liitä USB-kaapelin toinen pää tietokoneeseen. h ERR-merkkivalo (oranssi) Palaa tai vilkkuu, kun tulostimen verkkokortti ei toimi oikein. Kuva sisältä Seuraavat osat ja toiminnot ovat tulostimen sisällä. 1 Ennen aloitusta 1-9 a b c d e f a K (musta) värikasettilokero K (musta) värikasetti asennetaan tähän aukkoon. d M (magenta) värikasettilokero M (magenta) värikasetti asennetaan tähän aukkoon. b Y (keltainen) värikasettilokero Y (keltainen) värikasetti asennetaan tähän aukkoon. e ETB-yksikkö (staattisen sähkön siirtohihna) Siirtää neljän värin väriaineet paperille sen kuljetuksen aikana. c C (syaani) värikasettilokero C (syaani) värikasetti asennetaan tähän aukkoon. f Kaksipuoleisuusyksikkö Käytetään kaksipuolisen tulostuksen yhteydessä Osat ja niiden toiminnot Ohjauspaneeli HUOM! Voit varmistaa tiedot tulostimen tilasta käyttämältäsi tietokoneelta käyttäen Tulostimen tilaikkunaa. Tietoja tulostimen tilaikkunasta on kohdassa "Tulostimen tilaikkuna" sivulla Ennen aloitusta a b c d e f * Toisin kuin edellä olevassa kuvassa, merkkivalon ja näppäimen nimet ilmoitetaan kunkin kuvakkeen yläpuolella maasta tai alueesta riippuen. a Hälytysmerkkivalo (oranssi) Palaa: Palveluvirhe on tapahtunut. (Katso s. 7-33) Vilkkuu: on tapahtunut tulostuksen estävä virhe. (Katso s. 7-36) d Väriainemerkkivalo (oranssi) Palaa: Värikasetin vaihto tarpeellinen. (Katso s. 6-2) Vilkkuu: Tulostus ei mahdollista, koska värikasetin vaihto on tarpeen tai värikasettia ei ole asennettu kunnolla. (Katso s. 6-2) Värikasetin vaihtoa vaativan värin merkkivalo palaa tai vilkkuu. "K", "Y", "C" ja "M" ilmaisevat värejä musta, keltainen, syaani ja magenta. b Paperitukoksen merkkivalo (oranssi) Vilkkuu: on tapahtunut tulostuksen estävä paperitukos. (Katso s. 7-3) c Valmiusmerkkivalo (vihreä) Palaa: Tulostin on lepotilassa ja valmis tulostukseen. Vilkkuu: Tulostin on varattu ja suorittaa jotakin käsittelyä tai toimintoa, kuten tulostusta, esilämmitystä, kalibrointia, tai työn tauotusta. e Lisää paperia -merkkivalo (oranssi) Palaa: Paperilähteessä ei ole yhtään paperia. (Katso s. 3-19, s. 3-35) Vilkkuu: Paperia ei ole ladattu tai on ladattu väärän kokoista paperia. (Katso s. 3-19, s. 3-35) f Työn peruutusnäppäin / työn peruutusmerkkivalo (oranssi) Tämän näppäimen painallus peruuttaa työn, jossa on tapahtunut virhe ja joka on tulostuksessa. Merkkivalo syttyy painettaessa näppäintä. Merkkivalo vilkkuu työn peruutusprosessin aikana. (Katso s. 5-18) 1-10 Osat ja niiden toiminnot Lisävarusteet Tämän tulostimen kaikkien ominaisuuksien käyttämiseksi täysimäääräisesti on saatavana seuraavat valinnaiset lisävarusteet. Hanki niitä tarpeidesi mukaan. Ota lisävarustehankinnoissa yhteys paikalliseen valtuutettuun Canon-jälleenmyyjään. 1 Ennen aloitusta Paperinsyöttölaite Tässä tulostimessa on toimitettaessa kaksi paperilähdettä: paperikasetti ja monikäyttötaso. Asentamalla valinnainen paperinsyöttölaite voidaan käyttää kolmea paperilähdettä. PAPERINSYÖTTÖLAITE PF-93 koostuu paperinsyöttölaitteesta ja paperikasetista. Paperikasettiin voidaan ladata noin 500 arkkia tavallista paperia (64 g/m2) kokoina A4, B5, A5, Legal, Letter, Executive, 8,5 x 13, 16K sekä seuraavanlaisia mukautettuja paperikokoja. Leveys 148,0215,9 mm ja pituus 210,0-355,6 mm PAPERINSYÖTTÖLAITE PF-93 HUOM! Paperinsyöttölaite on suunniteltu tulostinta LBP5300 varten. Et voi käyttää toisille malleille suunniteltuja paperinsyöttölaitteita. Tietoja paperinsyöttölaitteen asennuksesta on kohdassa "Paperinsyöttölaite" sivulla 8-2. Lisävarusteet Ennen aloitusta 1-12 Lisävarusteet Tulostimen asennus Tässä luvussa kuvataan toimenpiteet tulostimen pakkauksen purkamisesta tulostimen asentamiseen. 2 LUKU Asennusmenettely Asennuspaikka Asennusympäristö Asennuspaikka...

28 2-6 Pakkauksen sisällön tarkistus. 2-8 Tulostimen siirtäminen asennuspaikkaan ja pakkausmateriaalien poistaminen tulostimen ulkopuolelta Värikasettien asennus Paperin lisäys Virtajohdon liitäntä Liitäntä tietokoneeseen USB-kaapelin käyttö LAN-kaapelin käyttö Tulostinympäristön asetukset..

29 Powered by TCPDF ( Tulostimen virran kytkentä päälle (ON) ja pois (OFF) Tulostimen virran kytkentä päälle (ON) Virransäästö (Lepotila) Asennusmenettely Suorita asianmukaiset toimenpiteet asennusolosuhteiden mukaisesti. Kun et asenna lisävarusteita, ohita toimenpiteet, jotka on merkitty sanalla (Valinnainen). 2 Tulostimen asennus 1 Paperinsyöttölaitteen asennus (Katso s. 8-2) (Valinnainen) 2 Tulostinyksikön asennus (Katso s. 2-9) 3 Värikasettien asennus (Katso s. 6-4) 4 Paperin lisäys (Katso s. 3-19, s. 3-35) 5 Virtajohdon liitäntä (Katso s. Käyttöoppaasi. CANON LBP
