Laserkirjoitin. Käyttöopas. TARKEAA: Lue ohjeet huolellisesti ennen kirjoittimen käyttöä. Säilytä tämä opas myöhempää käyttöä varten.

Transkriptio

1 Laserkirjoitin Käyttöopas TARKEAA: Lue ohjeet huolellisesti ennen kirjoittimen käyttöä. Säilytä tämä opas myöhempää käyttöä varten. FIN

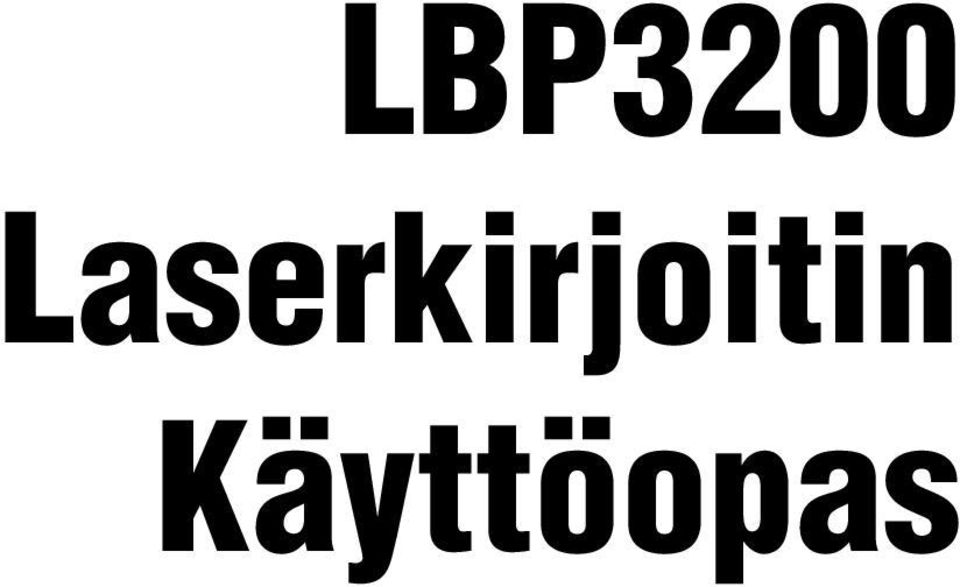

2 LBP3200 Laserkirjoitin Käyttöopas

3 Kirjoittimen käyttöohjeet Tämän kirjoittimen käyttöoppaat on jaettu seuraaviin osiin. Tarkemmat tiedot löytyvät kyseisistä oppaista. CD-ROM Tällä symbolilla merkityt oppaat ovat PDF-oppaita, jotka sisältyvät tuotteen mukana toimitetulle CD-levylle. Asennus Kirjoittimen kytkeminen tietokoneeseen Tulostusmenetelmät Perustoiminnot Virheenmääritys Aloitusopas Käyttöopas (tämä opas) CD-ROM CD-ROM Käyttöohjeen katsominen PDF-muodossa edellyttää Adobe Reader- tai Adobe Acrobat Reader -ohjelmaa. Jos järjestelmään ei ole asennettu Adobe Reader- tai Adobe Acrobat Reader -ohjelmaa, lataa se Adobe Systems Incorporatedin Web-sivustosta. Kannessa oleva kirjoittimen kuva saattaa olla hieman erilainen kuin käyttämäsi kirjoitin.

4 Tämän oppaan rakenne Luku 1 Ennen kirjoittimen käytön aloittamista Luku 2 Paperin lataus ja luovutus Luku 3 Tulostusympäristön määrittäminen Luku 4 Asiakirjan tulostaminen Luku 5 Normaali ylläpito Luku 6 Vianmääritys Luku 7 Liite Tämän oppaan virheettömyys ja kattavuus on pyritty varmistamaan kaikin tavoin. Tuotteitamme kuitenkin parannellaan kaiken aikaa. Saat tarvittaessa tarkat ja ajan tasalla olevat tiedot ottamalla yhteyden Canoniin.

5 Sisältö Johdanto vii Tämän oppaan käyttäminen vii Oppaassa käytetyt merkintätavat vii Oppaassa käytetyt painikkeet vii Oppaassa käytetyt näyttökuvat viii Oppaassa käytetyt lyhenteet viii Turvallisuustiedot ix FCC (Federal Communications Commission) -tiedote ix EMC-direktiivi ( V:n malli) x Laserturvallisuus (120 V:n / V:n mallit) xi Kansainvälinen Energy Star -ohjelma xii Tavaramerkit xii Copyright xii Huomautukset xiii Lakiin perustuvat tuotteen käyttöä ja kuvien käyttöä koskevat rajoitukset.... xiii Tärkeitä turvallisuusohjeita xiv Asennus xiv Virtalähde xv Käsittely xvi Huolto ja tarkastukset xviii Tulostustarvikkeet xix Luku 1 Ennen kirjoittimen käytön aloittamista Ominaisuudet ja suorituskyky Osat ja niiden käyttötarkoitus Näkymä edestä Näkymä takaa Näkymä sisältä Virtajohdon kytkeminen Virran kytkeminen kirjoittimeen ja virran katkaiseminen Virran kytkeminen kirjoittimeen Virran katkaiseminen kirjoittimesta Kirjoittimen kytkeminen tietokoneeseen Luku 2 Paperin lataus ja luovutus Paperivaatimukset Käyttökelpoinen paperi ii

6 Paperikoko Paperityyppi Paperikoon lyhenne Tulostusalue Käyttökelvoton paperi Paperin varastointi Paperikotelo Paperikotelon tyyppi Paperilähteen kapasiteetti Paperin luovutusalue Paperin luovutusalueen tyyppi Tulostuspuoli alas -luovutusalue Tulostuspuoli ylös -luovutuslokero Paperin luovutusalueen paperikapasiteetti Paperin luovutusalueen valitseminen Siirtyminen Tulostuspuoli ylös -luovutuslokeroon Siirtyminen Tulostuspuoli alas -luovutusalueeseen Tulostus tavalliselle paperille / paksulle paperille / tarroille / piirtoheitinkalvoille Paperin lisääminen Paperin lisääminen kasettiin Paperin asettaminen manuaaliseen syöttölokeroon Kirjoitinohjaimen asetus ja tulostaminen Tulostus kirjekuorelle Kirjekuoren lataaminen Kirjekuorien lisääminen kasettiin Kirjekuoren asettaminen manuaaliseen syöttölokeroon Kirjoitinohjaimen asetus ja tulostaminen Tulostaminen mukautetulle paperille Mukautetun paperin lataaminen Kirjoitinohjaimen asetus ja tulostaminen Luku 3 Tulostusympäristön määrittäminen Johdanto Kun kirjoitin on asennettu Tulostettaessa suoritettavat toimenpiteet Vaadittu järjestelmäympäristö CAPT-ohjelmiston asentaminen Windows 98/Me Asentaminen CD-levyltä Plug and Play -asennus Windows Asentaminen CD-levyltä Plug and Play -asennus Windows XP iii

7 Asentaminen CD-levyltä Plug and Play -asennus Asennuksen jälkeen (Canon LBP3200 -ryhmä) Testisivun tulostaminen Kirjoittimen käyttäminen verkossa Tulostuspalvelimen määrittäminen Windows 98/Me Windows 2000/XP Asentaminen työasemiin Asentaminen [Ohjattu tulostimen asennus] -toiminnon avulla Asentaminen [Windows Resurssienhallinta] CAPT-ohjelmiston poistaminen Luku 4 Asiakirjan tulostaminen Sovelluksesta tulostaminen Tulostustyön peruuttaminen Tulostusasetusten määrittäminen Windows 98/Me [Tiedoston ominaisuudet] -valintaikkunan avaaminen sovelluksesta [Kirjoittimen ominaisuudet] -valintaikkunan avaaminen [Tulostimet]-kansiosta Windows 2000/XP [Tiedoston ominaisuudet] -valintaikkunan avaaminen sovelluksesta [Tiedoston ominaisuudet] -valintaikkunan avaaminen [Tulostimet]-kansiosta [Ominaisuudet: Tulostin] -valintaikkunan avaaminen [Tulostimet]-kansiosta Tulostustoimintojen käyttäminen Windows 98/Me [Sivun asetukset] -välilehti [Viimeistely]-välilehti [Laatu]-välilehti [Yleiset]-välilehti [Tiedot]-välilehti [Jakaminen]-välilehti Windows 2000/XP [Sivun asetukset] -välilehti [Viimeistely]-välilehti [Laatu]-välilehti [Yleiset]-välilehti [Jakaminen]-välilehti [Portit]-välilehti [Lisäasetukset]-välilehti [Suojaus]-välilehti [Paperin valinta] -välilehti Useiden sivujen tulostaminen yhdelle arkille Tulostuksen skaalaaminen iv

8 Asiakirjan skaalaaminen automaattisesti Asiakirjan skaalaaminen manuaalisesti Mukautetun paperikoon määrittäminen Tulostuslaadun määrittäminen Väriaineen tummuuden määrittäminen Kuvan parannuksen määrittäminen Kirjoittimen asetusten tarkasteleminen ja oletusasetusten palauttaminen Kirjoittimen asetusten tarkasteleminen Oletusasetusten palauttaminen Kirjoittimen tilaikkuna Kirjoittimen tilaikkunan käyttäminen Kirjoittimen tilaikkunan näyttäminen Kirjoittimen tilaikkunan sulkeminen Asetusten määrittäminen Verkkokirjoittimen tila Luku 5 Normaali ylläpito Väriainekasetin vaihtaminen Ennen väriainekasetin vaihtamista Väriainekasetin vaihtaminen Puhdistus Väriainekasetin käsittelyohjeita Väriainekasetin varastoiminen Kirjoittimen puhdistaminen Kirjoittimen siirtäminen Kirjoittimen siirtäminen Kirjoittimen käsitteleminen Kirjoittimen käsittelyohjeita Kirjoittimen varastointiohjeita Luku 6 Vianmääritys Jos tulostuksessa on ongelmia Paperitukokset Palveluvirhenäyttö Kun kiinnitysyksikössä ilmenee virhe Kun laitteessa ilmenee skannerivirhe tai palveluvirhe Tulostuslaatuongelmat Jos mitään ei tulostu Asennukseen liittyviä ongelmia Kun asennuksen poistaminen ei onnistu USB-luokkaohjaimen poistaminen Asentaminen valitsemalla USB-portti (vain Windows 98/Me) v

9 Verkkoasennuksen aikana esiintyvät ongelmat Muita ongelmatilanteita Luku 7 Liite Tekniset tiedot Laitteen tekniset tiedot Ohjelmien tekniset tiedot Osien mitat Lisävarusteet Verkkosovitin Hakemisto Sarjanumeron sijainti vi

10 Johdanto Kiitos Canon LASER SHOT LBP3200 -kirjoittimen hankkimisesta. Ennen kuin käytät kirjoitinta, lue tämä opas huolellisesti läpi ja tutustu etukäteen laitteen ominaisuuksiin. Näin voit hyödyntää sen monipuolisia toimintoja parhaalla tavalla. Kun olet lukenut oppaan, laita se talteen myöhempää käyttöä varten. Tämän oppaan käyttäminen Oppaassa käytetyt merkintätavat Tässä oppaassa on käytetty seuraavia merkintätapoja ilmaisemaan toimintatapoja, rajoituksia, varotoimia ja ohjeita, joiden noudattaminen on tärkeää turvallisuuden kannalta. VAROITUS VAARA TÄRKEÄÄ HUOM! Tämä merkintä viittaa varotoimiin, joiden laiminlyönti saattaa aiheuttaa hengenvaaran tai loukkaantumisriskin. Kirjoittimen turvallinen käyttö edellyttää näiden ohjeiden noudattamista. Tämä merkintä viittaa varotoimiin, joiden laiminlyönti saattaa aiheuttaa loukkaantumisriskin tai aineellista vahinkoa. Kirjoittimen turvallinen käyttö edellyttää näiden ohjeiden noudattamista. Tämä merkintä viittaa käyttörajoituksiin tai -vaatimuksiin. Näihin kohtiin tulee tutustua huolellisesti. Ohjeiden seuraaminen auttaa käyttämään kirjoitinta oikein ja välttämään laitteen vioittumisen. Tämä merkintä viittaa käyttöä tai toimintoja koskeviin lisätietoihin. Näihin kohtiin kannattaa tutustua. Oppaassa käytetyt painikkeet Seuraavat painikkeiden nimet ovat esimerkkejä siitä, miten käytettävät painikkeet esitetään tässä oppaassa. Tietokoneen näytön painikkeet: Esimerkki: [Painikkeen nimi] [OK] [Lisätietoja] vii

11 Oppaassa käytetyt näyttökuvat Tässä oppaassa käytetyt tietokoneen näyttökuvat on otettu tilanteesta, jossa LASER SHOT LBP3200 -kirjoitinta käytetään Windows järjestelmässä. Valittavat painikkeet on ilmaistu merkinnällä mukaisesti. alla olevan esimerkin Kun tietyssä näyttökuvassa voidaan valita useita painikkeita, kaikki nämä painikkeet on merkitty. Valitse tällöin painike, joka vastaa haluamaasi toimintoa. 5 Napsauta [Asenna tulostinohjain]. Suorita toiminto napsauttamalla tätä painiketta. Oppaassa käytetyt lyhenteet Oppaassa käytetään tuotteista ja mallien nimistä seuraavia lyhenteitä: Microsoft Windows 95 -käyttöjärjestelmä: Windows 95 Microsoft Windows 98 -käyttöjärjestelmä: Windows 98 Microsoft Windows Millennium Edition -käyttöjärjestelmä: Windows Me Microsoft Windows käyttöjärjestelmä: Windows 2000 Microsoft Windows XP -käyttöjärjestelmä: Windows XP Microsoft Windows -käyttöjärjestelmä: Windows LASER SHOT LBP3200: LBP3200 viii

12 Turvallisuustiedot FCC (Federal Communications Commission) -tiedote Laserkirjoitin, malli F V:n malli Tämä laite on FCC:n säännösten osan 15 mukainen. Sen käyttö edellyttää kahta seuraavaa ehtoa: (1) tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen on hyväksyttävä kaikki vastaanottamansa häiriöt, mukaan lukien sellaiset häiriöt, jotka voivat saada sen toimimaan ei-toivotulla tavalla. Tämä laite on testattu ja sen on todettu noudattavan rajoja, jotka FCC:n sääntöjen osassa 15 on määritetty luokan B laitteelle. Nämä rajoitukset antavat riittävän suojan haitallisia häiriöitä vastaan normaalissa kotikäytössä. Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuista energiaa. Jos laitetta ei asenneta tai käytetä ohjeiden mukaisesti, se voi aiheuttaa häiriötä radiolaitteisiin. Emme voi kuitenkaan taata, että häiriöitä ei esiinny missään laitekokoonpanossa. Jos laite aiheuttaa haitallista häiriötä radio- tai TV-vastaanottimiin (häiriö voidaan todentaa katkaisemalla laitteesta virta ja kytkemällä se uudelleen), käyttäjää kehotetaan korjaamaan häiriöt jollakin seuraavista tavoista: muuttamalla vastaanottoantennin asentoa tai paikkaa, siirtämällä vastaanotin ja laitteisto kauemmaksi toisistaan, liittämällä laitteisto ja vastaanotin eri virtapiireissä oleviin pistorasioihin tai pyytämällä apua jälleenmyyjältä tai radio- ja TV-asentajalta. Suojatun kaapelin käyttö on pakollista, jotta laite noudattaisi FCC:n säännösten osan 15 alakohdassa B luokan B laitteille annettuja rajoja. Älä tee laitteeseen mitään muutoksia, ellei käyttöoppaassa toisin kehoteta. Tällaisten muutosten tekeminen voi mitätöidä käyttäjän oikeuden käyttää tätä laitetta. Canon U.S.A. Inc. One Canon Plaza, Lake Success, NY 11042, U.S.A. Puh. (516) ix

13 V:n malli Tämä laite on testattu ja sen on todettu olevan FCC:n säännösten osassa 15 luokan A digitaaliselle laitteelle asetettujen rajoitusten mukainen. Nämä rajoitukset antavat riittävän suojan haitallisia häiriöitä vastaan kaupallisessa käytössä. Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuista energiaa. Jos laitetta ei asenneta tai käytetä käyttöoppaan mukaisesti, se voi aiheuttaa häiriötä radiolaitteisiin Laitteen käyttäminen asuinympäristössä voi aiheuttaa haitallisia häiriöitä. Tällöin käyttäjä on velvollinen korjaamaan häiriön omalla kustannuksellaan. Suojatun kaapelin käyttö on pakollista, jotta laite noudattaisi FCC:n säännösten osan 15 alakohdassa B luokan A laitteille annettuja rajoja. Älä tee laitteeseen mitään muutoksia, ellei käyttöoppaassa toisin kehoteta. Tällaisten muutosten tekeminen voi mitätöidä käyttäjän oikeuden käyttää tätä laitetta. EMC-direktiivi ( V:n malli) "Tämä tuote on testattu tyypillisessä järjestelmässä ja todettu EMC-direktiivin tekniset vaatimukset täyttäväksi." EMC-direktiivin tekniset vaatimukset edellyttävät maadoitetun kaapelin käyttämistä. Tuote noudattaa EMC-direktiiviä nimellisellä tulovirralla V, 50 Hz, vaikka tuotteen laskettu tulovirta on V, 50/60 Hz. Valintamerkki luokitustarrassa tarkoittaa, että ilmoitamme tuotteen noudattavan kyseisiä vaatimuksia nimellisellä tulovirralla 240 V, 50 Hz, vaikka tuotteen laskettu tulovirta on V, 50/60 Hz. x

14 Laserturvallisuus (120 V:n / V:n mallit) Lasersäteily voi vahingoittaa ihmiskehoa. Tästä syystä tämän kirjoittimen tuottama lasersäteily on hermeettisesti suljettu suojakotelon ja ulkokuoren sisälle. Normaalissa käytössä kirjoittimesta ei vuoda säteilyä. Tämä kirjoitin on luokiteltu luokan 1 lasertuotteeksi standardien IEC :1993 ja EN :1994 mukaisesti. Yhdysvalloissa se on luokiteltu luokan 1 laitteeksi Federal Regulations -säädösten ( , Title 21) mukaisesti. Tämä kirjoitin on luokiteltu standardien IEC :1993 ja EN :1994 mukaisesti, ja se noudattaa seuraavien luokkien vaatimuksia: CLASS 1 LASER PRODUCT LASER KLASSE 1 APPAREIL A RAYONNEMENT LASER DE CLASSE 1 APPARECCHIO LASER DI CLASSE 1 PRODUCTO LASER DE CLASE 1 APARELHO A LASER DE CLASSE 1 (Vain V:n malli) VAARA Muiden kuin tässä oppaassa kuvattujen toimenpiteiden suorittaminen saattaa altistaa käyttäjän vaaralliselle säteilylle. xi

15 Kansainvälinen Energy Star -ohjelma Tavaramerkit Canon, Canon-logo, LASER SHOT ja LBP ovat Canon Inc:n rekisteröityjä tavaramerkkejä. Adobe Acrobat on Adobe Systems Inc:n tavaramerkki. Microsoft ja Windows ovat Microsoft Corporationin tavaramerkkejä Yhdysvalloissa ja muissa maissa. Muut tuote- ja yhtiönimet voivat olla omistajiensa tavaramerkkejä. Copyright ENERGY STAR ohjelman mukaisesti Canon Inc. on tutkinut, että tämä tuote vastaa energian tehokkaaseen käyttöön ohjaavia ENERGY STAR ohjeita. Kansainvälinen ENERGY STAR toimistolaiteohjelma edistää energiansäästöä tietokoneissa ja muissa toimistolaitteissa. Ohjelma tukee sellaisten tuotteiden kehitystä ja levitystä, joissa on tehokkaat energiansäästötoiminnot. Kyseessä on avoin järjestelmä, johon yritykset voivat osallistua vapaaehtoisesti. Ohjelman kohteena olevat tuotteet ovat toimistolaitteita, kuten tietokoneita, näyttöjä, kirjoittimia, faksilaitteita ja kopiokoneita. Standardit ja logot ovat yhtenäiset eri maissa. Copyright 2003 Canon Inc. All rights reserved. Tätä opasta tai sen osaa ei saa monistaa, lähettää, muuntaa toiseen muotoon, tallentaa tietojenkeruulaitteeseen tai kääntää muille kielille missään muodossa ilman Canon Inc:n kirjallista lupaa. xii

16 Huomautukset Tämän oppaan tiedot saattavat muuttua ilman erillistä ilmoitusta. CANON INC. EI SITOUDU MIHINKÄÄN SUORIIN TAI EPÄSUORIIN TAKUISIIN TÄMÄN MATERIAALIN SUHTEEN MUUTOIN KUIN TÄSSÄ NIMENOMAISESTI ILMAISTULLA TAVALLA, MUKAAN LUKIEN RAJOITUKSETTA TAKUUT TUOTTEEN SOVELTUVUUDESTA KAUPANKÄYNNIN KOHTEEKSI, SOPIVUUDESTA TIETTYYN KÄYTTÖTARKOITUKSEEN TAI PATENTTIEN LOUKKAAMATTOMUUDESTA. CANON INC. EI VASTAA MINKÄÄNLAISISTA SUORISTA, SATUNNAISISTA TAI VÄLILLISISTÄ VAHINGOISTA TAI TÄMÄN MATERIAALIN KÄYTÖSTÄ AIHEUTUNEISTA MENETYKSISTÄ TAI KUSTANNUKSISTA. Lakiin perustuvat tuotteen käyttöä ja kuvien käyttöä koskevat rajoitukset Tuotteen käyttäminen tiettyjen asiakirjojen skannaamiseen, tulostamiseen tai muuhun jäljentämiseen ja näiden jäljennettyjen kuvien käyttäminen voi olla kiellettyä lain nojalla ja johtaa rikos- tai siviilioikeudelliseen vastuuseen. Alla on luettelo joistakin, mutta ei kaikista tällaisista asiakirjoista. Tämä luettelo on vain ohjeellinen. Jos olet epävarma tuotteen käytön laillisuudesta tietyn asiakirjan skannaamiseen, tulostamiseen tai muuhun jäljentämiseen ja/tai näin jäljennettyjen kuvien käytön laillisuudesta, neuvottele asiasta etukäteen lainopillisen neuvonantajan kanssa. setelit rahamääräykset talletustodistukset postimerkit (leimatut ja leimaamattomat) tunnus- ja virkamerkit asevelvollisuus- ja kutsuntapaperit matkasekit ruokakupongit passit maahanmuuttopaperit veroasiakirjat velkakirjat ja maksusitoumukset valtion virastojen julkaisemat asiakirjat osaketodistukset ajokortit ja rekisteriotteet tekijänoikeudella suojatut teokset ja taideteokset ilman tekijänoikeuden haltijan suostumusta xiii

17 Tärkeitä turvallisuusohjeita Lue nämä turvallisuusohjeet huolellisesti läpi ennen kirjoittimen käyttöä. Näiden ohjeiden tarkoituksena on estää käyttäjän tai muiden henkilöiden sekä omaisuuden vahingoittuminen. Noudata siksi näitä ohjeita tarkasti. Älä suorita laitteelle muita kuin oppaassa kuvattuja toimenpiteitä. Muutoin saattaa aiheutua odottamattomia onnettomuuksia ja vahinkoja. Laitteen virheellinen käyttö voi aiheuttaa loukkaantumisriskin tai laajoja korjaustoimenpiteitä vaativia vahinkoja, joita takuu ei ehkä korvaa. Asennus VAROITUS Kirjoittimen lähellä ei saa olla alkoholia, ohenteita tai muita syttyviä aineita. Jos laitteen sisällä olevat sähköosat joutuvat kosketuksiin syttyvien aineiden kanssa, syntyy tulipalo- ja sähköiskuvaara. Älä aseta seuraavia esineitä kirjoittimen päälle. Jos nämä esineet joutuvat kosketuksiin kirjoittimen sisällä olevien suurjänniteosien kanssa, seurauksena voi olla sähköisku tai tulipalo. Jos tällainen esine putoaa kirjoittimen sisälle, katkaise tulostimen virta välittömästi virtakytkimestä a ja irrota USB-kaapeli b, jos se on käytössä. Irrota sitten virtajohto seinäpistokkeesta c ja ota yhteys valtuutettuun Canonin edustajaan. - kaulakorut ja muut metalliesineet - kupit, maljakot, kukkaruukut ja muut vettä tai nestettä sisältävät astiat b c a OFF ON xiv

18 VAARA Älä sijoita laitetta epätasaiselle alustalle, esimerkiksi epätasaiselle tai vinolle lattialle, tai paikkaan, jossa laite joutuu alttiiksi voimakkaalle tärinälle. Tällöin syntyy loukkaantumisriski, koska laite saattaa kaatua tai pudota. Älä tuki kirjoittimen tuuletusaukkoja. Tuuletusaukot huolehtivat kirjoittimen sisällä olevien osien kunnollisesta tuuletuksesta. Tuuletusaukkojen tukkiminen voi johtaa kirjoittimen ylikuumenemiseen ja tulipalovaaraan. Älä sijoita kirjoitinta pehmeälle pinnalle, kuten sohvalle tai matolle. Älä sijoita tulostinta seuraavanlaisiin paikkoihin: -kosteaan tai pölyiseen paikkaan -savuiseen tai höyryiseen paikkaan, esimerkiksi keittiön tai ilmankostuttimen lähelle - paikkaan, jossa laite on alttiina vesi- tai lumisateelle - hanojen tai veden läheisyyteen - paikkaan, jossa laite on alttiina suoralle auringonvalolle - paikkaan, jossa laite on alttiina korkeille lämpötiloille -avotulen läheisyyteen. Kun asennat kirjoittimen paikalleen, laske se varovasti lattialle tai toisen laitteen päälle. Varo jättämästä sormiasi väliin. Kun kytket USB-kaapelin, liitä se huolellisesti tämän oppaan ohjeiden mukaan. Jos kaapelia ei kytketä oikein, tuloksena saattaa olla toimintahäiriö tai sähköisku. Kun siirrät kirjoitinta, tartu siihen oikealla tavalla tämän oppaan ohjeiden mukaan. Muutoin kirjoitin saattaa pudota ja aiheuttaa loukkaantumisriskin. Virtalähde VAROITUS Älä vahingoita virtajohtoa tai tee siihen muutoksia. Älä myöskään aseta raskaita esineitä virtajohdon päälle, vedä johdosta tai taivuta johtoa liikaa. Muuten saattaa aiheutua tulipalo tai sähköisku. Pidä virtajohto erillään lämmönlähteistä. Virtajohdon eriste saattaa sulaa, mistä voi aiheutua tulipalo tai sähköisku. Älä kytke tai irrota virtajohtoa märin käsin, sillä saatat saada sähköiskun. Älä kytke virtajohtoa haaroitettuun pistorasiaan. Tästä voi aiheutua tulipalo tai sähköisku. Älä kääri virtajohtoa kerälle tai sido sitä solmulle. Tästä voi aiheutua tulipalo tai sähköisku. Työnnä pistoke kokonaan pistorasiaan. Muuten voi aiheutua tulipalo tai sähköisku. Älä käytä muuta kuin laitteen mukana toimitettua virtajohtoa. Muuten voi aiheutua tulipalo tai sähköisku. xv

19 Yleinen sääntö on, että jatkojohtoja ei tulisi käyttää eikä jatkojohtoa tulisi kytkeä haaroitettuun pistorasiaan. Jos jatkojohtoa on käytettävä tai se on kytkettävä haaroitettuun pistorasiaan, käyttäjä voi tehdä sen omalla vastuullaan ottaen huomioon seuraavat näkökohdat. Jos jatkojohtoa käytetään virheellisesti, seurauksena voi olla palovaara tai sähköisku. - Älä kytke jatkojohtoja toisiinsa. -Kun käytät kirjoitinta, varmista, että seinäpistokkeen jännite on sama kuin luokitustarrassa (kiinnitetty kirjoittimen takaosaan) ilmoitettu jännite. - Käytä jatkojohtoa, joka sallii suuremman virran kuin luokitustarrassa (kiinnitetty kirjoittimen takaosaan) ilmoitettu vaadittu arvo. -Kun käytät jatkojohtoa, pura johtokieppi ja työnnä virtaliitin kokonaan jatkojohdon pistokkeeseen, jotta virtajohdon ja jatkojohdon välinen kytkentä olisi hyvä. -Tarkista jatkojohto säännöllisesti ylikuumenemisen varalta. VAARA Älä käytä virtalähteitä, joiden jännitteet poikkeavat tässä oppaassa määritetyistä arvoista. Muuten voi aiheutua tulipalo tai sähköisku. Tartu aina pistokkeeseen, kun irrotat virtajohdon. Virtajohdosta vetäminen voi paljastaa tai katkaista sisällä olevan johtimen tai muuten vahingoittaa virtajohtoa. Jos virtajohto on vahingoittunut, sähkövirta voi vuotaa ja aiheuttaa tulipalon tai sähköiskun. Jätä riittävä tila pistokkeen ympärille, jotta sen voi irrottaa helposti. Jos pistokkeen ympärille sijoitetaan muita esineitä, et pysty irrottamaan sitä hätätilanteessa. Käsittely VAROITUS Älä yritä purkaa kirjoitinta tai tehdä siihen muutoksia. Kirjoittimen sisällä on kuumenevia ja korkeajännitteisiä osia, jotka saattavat aiheuttaa tulipalon tai sähköiskun. Sähkölaitteet voivat olla vaarallisia, jos niitä käytetään väärällä tavalla. Älä anna lasten päästä käsiksi minkään sähkölaitteen sisäosiin, äläkä anna heidän koskea paljaana oleviin sähköisiin koskettimiin tai rattaisiin. Jos kirjoitin pitää outoa ääntä, savuaa, kuumenee tai aiheuttaa outoa hajua, katkaise heti virta virtakytkimestä ja irrota USB-kaapeli, jos se on käytössä. Irrota sitten virtaliitin seinäpistokkeesta ja ota yhteys kirjoittimen myyneeseen liikkeeseen. Älä käytä herkästi syttyviä suihkeita kirjoittimen lähellä. Jos näiden suihkeiden sisältämä kaasu joutuu kosketuksiin kirjoittimen sisällä olevien sähkökomponenttien kanssa, voi aiheutua tulipalo tai sähköisku. Katkaise aina virta virtakytkimestä ja irrota USB-kaapeli, ennen kuin siirrät kirjoitinta. Näin vältät virtajohdon vahingoittumisen ja tulipalovaaran. Muussa tapauksessa virtajohto tai USB-kaapeli saattavat vaurioitua, jolloin syntyy tulipalo- tai sähköiskuvaara. xvi

20 Älä pudota paperiliittimiä, niittejä tai muita metalliesineitä kirjoittimen sisään. Älä myöskään läikytä vettä, nesteitä tai syttyviä aineita (alkoholia, bentseeniä, ohennetta jne.) kirjoittimen sisään. Jos nämä esineet tai aineet joutuvat kosketuksiin kirjoittimen sisällä olevan korkeajännitteisen alueen kanssa, voi aiheutua tulipalo tai sähköisku. Jos tällainen esine putoaa kirjoittimen sisälle, katkaise heti virta virtakytkimestä ja irrota USB-kaapeli, jos se on käytössä. Irrota sitten virtaliitin seinäpistokkeesta ja ota yhteys kirjoittimen myyneeseen liikkeeseen. Kun kytket tai irrotat USB-kaapelin virtajohdon ollessa kytkettynä seinäpistokkeeseen, älä kosketa liittimen metalliosaa. Seurauksena saattaa olla sähköisku. VAARA Älä aseta raskaita esineitä kirjoittimen päälle, sillä ne voivat kaatua tai pudota ja aiheuttaa loukkaantumisriskin. Katkaise virta turvallisuussyistä virtakytkimestä, kun kirjoitinta ei käytetä vähään aikaan (esimerkiksi yön ajaksi). Jos kirjoitinta ei käytetä huomattavan pitkään aikaan (esimerkiksi loma-aikana), katkaise virta kirjoittimen oikealla puolella olevasta virtakytkimestä ja irrota lisäksi pistoke pistorasiasta. Lasersäde voi olla vahingollinen ihmisen keholle. Koska kirjoittimen sisällä syntyvä säteily on täysin suljettu suojakotelon ja ulkokuoren sisälle, lasersäde ei pääse kirjoittimen ulkopuolelle missään vaiheessa käytön aikana. Lue seuraavat turvallisuuteen liittyvät huomautukset ja ohjeet. - Älä koskaan avaa muita kansia kuin ne, joiden avaaminen on neuvottu tässä oppaassa. - Älä poista laserskannausyksikön kanteen kiinnitettyä varoitustarraa. - Jos lasersäde pääsee kirjoittimen ulkopuolelle, altistuminen säteelle voi aiheuttaa vakavia silmävaurioita. xvii

21 Huolto ja tarkastukset VAROITUS Kun puhdistat kirjoitinta, katkaise ensin virta virtakytkimestä, irrota USB-kaapeli ja irrota sitten virtajohto. Näiden toimenpiteiden suorittamatta jättäminen voi aiheuttaa tulipalon tai sähköiskun. Puhdista kirjoitin hieman kostutetulla kankaalla käyttäen veteen sekoitettua mietoa pesuainetta. Älä käytä alkoholia, bentseeniä, ohenninta tai muita herkästi syttyviä nesteitä. Tarkista pesuaineen syttyvyys ennen käyttöä. Jos herkästi syttyvät aineet joutuvat kosketuksiin kirjoittimen sisällä olevan korkeajännitteisen alueen kanssa, voi aiheutua tulipalo tai sähköisku. Eräät alueet kirjoittimen sisällä ovat korkeajännitteisiä. Kun irrotat juuttunutta paperia tai tarkastat kirjoittimen sisäosia, älä anna kaula- tai rannekorujen tai muiden metalliesineiden koskettaa kirjoittimen sisäosia. Tämä voi aiheuttaa palovammoja tai sähköiskun. Älä polta käytettyä väriainekasettia tai heitä sitä avotuleen. Kasetissa jäljellä oleva väriaine voi syttyä ja aiheuttaa palovammoja tai tulipalon. Irrota virtajohto säännöllisesti seinäpistokkeesta ja puhdista virtaliittimen metallinastojen ja pistorasian ympärillä oleva alue kuivalla liinalla kaikesta liasta ja pölystä. Jos virtajohto on kytkettynä pitkän aikaa kosteassa, pölyisessä tai savuisessa paikassa, pöly voi kerääntyä pistokkeen ympärille ja kostua. Tästä voi aiheutua oikosulku ja tulipalo. VAARA Älä yritä huoltaa kirjoitinta muilla kuin tässä oppaassa kuvatuilla tavoilla. Kirjoittimen sisällä ei ole osia, joita käyttäjä voi huoltaa itse. Säädä vain niitä ohjaimia, joiden toiminta kuvataan käyttöohjeissa. Virheelliset säädöt voivat aiheuttaa loukkaantumisriskin tai laajoja korjaustoimenpiteitä vaativia vahinkoja, joita takuu ei ehkä korvaa. Kirjoittimen sisällä oleva kiinnitysyksikkö ja sen ympärillä olevat osat saattavat kuumentua käytön aikana. Kun irrotat juuttunutta paperia tai tarkastat kirjoittimen sisäosia, älä koske kiinnitysyksikköön tai sen ympärillä oleviin osiin, koska ne saattavat polttaa tai niistä voi saada sähköiskun. Kun irrotat juuttunutta paperia tai vaihdat väriainekasettia, varo likaamasta käsiäsi tai vaatteitasi väriaineella. Jos väriainetta joutuu käsiisi tai vaatteisiisi, pese ne heti kylmässä vedessä. Lämmin vesi kiinnittää väriaineen ja vaikeuttaa tahran poistamista. xviii

22 Kun poistat käytettyä väriainekasettia väriainekasettiaukosta, poista kasetti varovasti, jottei väriaine leviä ja joudu silmiisi tai suuhusi. Jos väriainetta joutuu silmiisi tai suuhusi, huuhtele ne heti kylmällä vedellä ja ota yhteys lääkäriin. Kun lataat paperia tai poistat juuttunutta paperia, varo viiltämästä käsiäsi paperin reunaan. Kun poistat käytettyä väriainekasettia väriainekasettiaukosta, poista kasetti varovasti, jottei väriaine leviä ja joudu silmiisi tai suuhusi. Jos väriainetta joutuu silmiisi tai suuhusi, huuhtele ne heti kylmällä vedellä ja ota yhteys lääkäriin. Tulostustarvikkeet VAROITUS Älä heitä käytettyä väriainekasettia avotuleen. Kasetissa jäljellä oleva väriaine saattaa syttyä ja aiheuttaa palovammoja tai tulipalon. Älä säilytä väriainekasettia tai kopiopaperia avotulen läheisyydessä. Väriaine tai paperi saattaa syttyä ja aiheuttaa palovammoja tai tulipalon. VAARA Pidä väriaine ja muut tulostustarvikkeet poissa pienten lasten ulottuvilta. Jos näitä aineita joutuu niellyksi, ota heti yhteys lääkäriin. xix

23 xx

24 Ennen kirjoittimen käytön aloittamista 1 Tässä luvussa käsitellään tämän kirjoittimen tärkeimpiä ominaisuuksia ja perustoimintoja. LUKU Ominaisuudet ja suorituskyky Osat ja niiden käyttötarkoitus Näkymä edestä Näkymä takaa Näkymä sisältä Virtajohdon kytkeminen Virran kytkeminen kirjoittimeen ja virran katkaiseminen Virran kytkeminen kirjoittimeen Virran katkaiseminen kirjoittimesta Kirjoittimen kytkeminen tietokoneeseen

25 Ominaisuudet ja suorituskyky 1 Ennen kirjoittimen käytön aloittamista Tehokas CAPT-tulostusjärjestelmä LBP3200 on varustettu uusimmalla CAPT (Canon Advanced Printing Technology) -ohjelmistolla, joka tukee Windows 98/Me- ja Windows 2000/XP -käyttöjärjestelmiä. Koska tämä järjestelmä käsittelee tulostustiedot eräajona tietokoneessa tulostimen sijasta, tulostaminen tapahtuu nopeasti ja käyttää tehokkaasti hyväksi tietokoneen ominaisuuksia. Tämä lyhentää aikaa, jonka tietokone on varattuna. Tiedot, esimerkiksi paperin loppuminen, jäljellä oleva tulostusaika ja tulostuksen odotettu päättymisaika, näkyvät näytössä tosiaikaisesti. USB-liitäntä vakiovarusteena Kirjoittimessa on vakiovarusteena USB (Universal Serial Bus) -liitäntä, jonka avulla oheislaitteet voidaan kytkeä yhtä liitintä käyttäen. Nopea tulostus ja erikoistarkka kuvien tulostus Suuri tulostusnopeus (18 arkkia minuutissa) vähentää tulostustöiden odottamisesta aiheutuvaa stressiä. LBP3200-kirjoittimen tulostuskoneen tarkkuus on 600 dpi. Käyttäen Canonin omaa uutta Automatic Image Refinement -tekniikkaa voidaan tulostaa erikoistarkka kuva, jonka tarkkuus on 2400 dpi-vastaava x 600 dpi. Harmaasävykuvissa käytetty rasterointimenetelmä tuottaa kauniisti yksityiskohtaisia kuvia, kuten valokuvia tai grafiikkaa. Tuki useille verkoille Jos kirjoitinta käytetään verkkotulostimena, tila näkyy sekä palvelin- että työasematietokoneissa. Molemmissa tietokoneissa voidaan käsitellä tulostustöitä. Tuki monenlaisille materiaaleille Tässä kirjoittimessa voi käyttää monenlaisia tulostusmateriaaleja, kuten tavallista paperia, kirjekuoria (C5, COM10, DL, Monarch), tarroja ja kalvoja. Vaikka tämä kirjoitin käyttää A4-paperia, se voi pienennystilassa pienentää suurempia esimerkiksi A3- tai B4-kokoisia asiakirjoja A4-kokoon tulostusta varten. Se voi lisäksi tulostaa käyttäen mukautettua paperikokoa. Matala virrankulutus ja nopea käynnistyminen Canonin oma tarvittaessa käynnistyvä kiinnitysjärjestelmä pienentää virrankulutusta ja nopeuttaa käynnistymistä. Tämä edistyksellinen tekniikka kuumentaa kiinnityskuumentimen välittömästi vain tulostusaikana, mikä lyhentää lämpenemisaikaa. LBP3200-kirjoitin on siis aina valmiustilassa ja valmiina tulostamaan. Lisäksi keskimääräinen tehonkulutus valmiustilassa on vain noin 7 W. 1-2 Ominaisuudet ja suorituskyky

26 Pienikokoinen ja hiljainen Tämän kirjoittimen pieni koko säästää tilaa kotona ja toimistossa. Koska kirjoitin on hiljainen tulostusaikana ja äänetön valmiustilassa, sitä voi käyttää vaikka yöllä toisia häiritsemättä. Helppohuoltoisuus ja kirjoittimen tilaikkuna LBP3200-kirjoittimen EP-27-kasetti (EP-27 Cartridge) yhdistää väriaineen ja valoherkän rummun, ja kasetti on helppo vaihtaa. Tulostimen tilaikkuna, joka näkyy tulostusaikana, mahdollistaa tarkan arvioinnin grafiikan ja äänen peruteella, mikä parantaa tämän kirjoittimen käytettävyyttä. 1 Ennen kirjoittimen käytön aloittamista Ominaisuudet ja suorituskyky 1-3

27 A5 B5 EXEC LGL A4 LTR Osat ja niiden käyttötarkoitus 1 Tässä osassa käsitellään kaikkien osien nimet ja käyttötarkoitukset, jotta voisit käyttää kirjoitinta oikein ja hyödyntää sen kaikkia toimintoja. Ennen kirjoittimen käytön aloittamista VAARA Näkymä edestä Älä tuki kirjoittimen tuuletusaukkoja. Nämä aukot huolehtivat kirjoittimen sisällä olevien osien kunnollisesta tuuletuksesta. Tuuletusaukkojen tukkiminen voi aiheuttaa kirjoittimen ylikuumenemisen ja palovaaran. a b h g f c OFF ON d e a Tulostuspuoli alas -luovutustaso Mahdollistaa paperin suoran luovutuksen. b Tulostuspuoli alas -luovutusalue Luovuttaa paperin tulostuspuoli alaspäin. (Katso s ) c Luovutusalueen valintakansi Vaihtaa tulostuspuoli ylös ja tulostuspuoli alas tapahtuvan luovutuksen välillä. (Katso s ) d Virtakytkin Kytkee ja katkaisee kirjoittimen virran. (Katso s ) e Kasetti Mahdollistaa enintään 250 tavallisen paperiarkin (64 g/m 2 ) lataamisen. (Katso s. 2-9.) f Manuaalinen syöttölokero Käytetään paperiarkkien syöttämiseen yksitellen käsin. (Katso s. 2-9.) g Paperirajoitin Säädä tämä paperirajoitin paperikoon mukaisesti, jotta paperi kulkisi suoraan. h Etukansi Kansi avataan, kun väriainekasetti vaihdetaan tai paperitukoksia poistetaan. 1-4 Osat ja niiden käyttötarkoitus

28 Näkymä takaa b 1 a a Virtaliitin Tähän liitetään mukana toimitettu virtajohto. (Katso s. 1-7.) b Tulostuspuoli ylös -luovutuslokero Luovuttaa paperin tulostuspuoli ylöspäin. (Katso s ) c Virtailmaisin Merkkivalo palaa, kun virta on kytketty. d Tuuletusaukko Jäähdyttää kirjoittimen sisäosia. Älä tuki tuuletusaukkoa. g f e USB-liitin Tähän kytketään USB-kaapeli. USB-kaapeli kytketään tietokoneen USB-porttiin. (Katso s ) f Luokitustarra Kirjoittimen tunnistamiseen käytetty sarjanumero näkyy tässä tarrassa. Numeroa tarvitaan huoltojen ja korjausten yhteydessä. Tässä tarrassa ilmoitettu virta-arvo on keskimääräinen virrankulutus. g Kasetin suojakansi Estää lian ja pölyn pääsyn kasettiin. c d e Ennen kirjoittimen käytön aloittamista Osat ja niiden käyttötarkoitus 1-5

29 Näkymä sisältä 1 Ennen kirjoittimen käytön aloittamista a a Väriainekasetin rajoitin Kun asetat väriainekasetin paikoilleen, paina sitä samalla, kun linjaat väriainekasetin molemmilla puolilla olevat ulokkeet tämän rajoittimen mukaan. (Katso s. 5-5.) OFF ON b Musta kalvo Älä vedä pois tätä kalvoa. b 1-6 Osat ja niiden käyttötarkoitus

30 Virtajohdon kytkeminen Tässä osassa kuvataan, kuinka virtajohto kytketään. Ennen virtajohdon kytkemistä katso Tärkeitä turvallisuusohjeita sivulla xiv. 1 VAROITUS Älä vahingoita virtajohtoa tai tee siihen muutoksia. Älä myöskään aseta raskaita esineitä virtajohdon päälle, vedä johdosta tai taivuta johtoa liikaa. Muuten saattaa aiheutua tulipalo tai sähköisku. Pidä virtajohto erillään lämmönlähteistä. Virtajohdon eriste saattaa sulaa, mistä voi aiheutua tulipalo tai sähköisku. Älä kytke tai irrota virtajohtoa märin käsin, sillä saatat saada sähköiskun. Älä kytke virtajohtoa haaroitettuun pistorasiaan. Tästä voi aiheutua tulipalo tai sähköisku. Älä kääri virtajohtoa kerälle tai sido sitä solmulle. Tästä voi aiheutua tulipalo tai sähköisku. Työnnä pistoke kokonaan pistorasiaan. Muuten voi aiheutua tulipalo tai sähköisku. Älä käytä muuta kuin laitteen mukana toimitettua virtajohtoa. Muuten voi aiheutua tulipalo tai sähköisku. Yleinen sääntö on, että jatkojohtoja ei tulisi käyttää eikä jatkojohtoja tulisi kytkeä haaroitettuun pistorasiaan. Jos jatkojohtoa on käytettävä tai jatkojohto on kytkettävä haaroitettuun pistorasiaan, käyttäjä voi tehdä tämän omalla vastuullaan ottaen huomioon seuraavat näkökohdat. Jos jatkojohtoa käytetään väärin, seurauksena voi olla tulipalo tai sähköisku. - Älä kytke jatkojohtoja toisiinsa. -Varmista kirjoitinta käyttäessäsi, että virtaliittimen jännite on sama kuin luokitustarrassa (kiinnitetty kirjoittimen takaosaan) ilmoitettu arvo. - Käytä jatkojohtoa, joka sallima virta on suurempi kuin luokitustarrassa (kiinnitetty kirjoittimen takaosaan) ilmoitettu arvo. -Kun käytät jatkojohtoa, pura johtokieppi ja työnnä virtaliitin kokonaan jatkojohdon pistokkeeseen, jotta virtajohdon ja jatkojohdon välillä olisi hyvä kytkentä. -Tarkista jatkojohto säännöllisesti ylikuumenemisen varalta. Ennen kirjoittimen käytön aloittamista Virtajohdon kytkeminen 1-7

31 1 Ennen kirjoittimen käytön aloittamista VAARA Älä käytä virtalähteitä, joiden jännitteet poikkeavat tässä oppaassa määritetyistä arvoista. Muuten voi aiheutua tulipalo tai sähköisku. Tartu aina pistokkeeseen, kun irrotat virtajohdon. Virtajohdosta vetäminen voi paljastaa tai katkaista sisällä olevan johtimen tai muuten vahingoittaa virtajohtoa. Jos virtajohto on vahingoittunut, sähkövirta voi vuotaa ja aiheuttaa tulipalon tai sähköiskun. Jätä riittävä tila pistokkeen ympärille, jotta sen voi irrottaa helposti. Jos pistokkeen ympärille sijoitetaan muita esineitä, et pysty irrottamaan sitä hätätilanteessa. TÄRKEÄÄ Älä kytke virtajohtoa tietokoneen lisälaiteliittimeen. Yksi pistorasia tulee varata kokonaan kirjoittimelle. Älä kytke tätä kirjoitinta keskeytymättömään virtalähteeseen. Tämä voi aiheuttaa sen, että kirjoitin toimii virheellisesti tai rikkoutuu sähkökatkoksen sattuessa. 1 Varmista, että virtakytkin on OFF-asennossa. Virtakytkin on OFF-asennossa, kun virtakytkimen " " -merkkiä painetaan. ON OFF 1-8 Virtajohdon kytkeminen

32 2 Kytke laitteen mukana toimitettu virtajohto laitteen virtaliittimeen. 1 3 Kytke virtajohdon pistoke seinäpistorasiaan. Ennen kirjoittimen käytön aloittamista Virtajohdon kytkeminen 1-9

33 Virran kytkeminen kirjoittimeen ja virran katkaiseminen 1 Ennen kirjoittimen käytön aloittamista Virtakytkin, jolla kirjoittimen virta kytketään ja katkaistaan, sijaitsee kirjoittimen oikealla puolella. Voit välttää odottamattomat ongelmat noudattamalla seuraavia ohjeita. Virran kytkeminen kirjoittimeen Käynnistä kirjoitin painamalla virtakytkimen " "-merkkiä. Suoritettuaan itsetestauksen kirjoitin on valmis tulostamaan. TÄRKEÄÄ Älä kytke kirjoittimeen virtaa välittömästi virran katkaisemisen jälkeen. Kun olet katkaissut kirjoittimen virran, odota vähintään kymmenen sekuntia, ennen kuin kytket virran takaisin. Jos kirjoitin ei toimi oikein tai kirjoittimen tilaikkunassa näkyy virheilmoitus, katso kohtaa Vianmääritys sivulla 6-1. Varmista ennen kirjoittimen virran kytkemistä, että manuaalisessa syöttölokerossa ei ole paperia. Jos kirjoittimeen kytketään virta, kun manuaalisessa syöttölokerossa on paperia, seurauksena voi olla paperitukoksia. Kun kytket kirjoittimeen virran ensimmäistä kertaa asennuksen jälkeen, kirjoitin saattaa luovuttaa tyhjän paperin. Tämä ei ole epänormaalia. 1 Kytke kirjoittimeen virta painamalla virtakytkimen " "-merkkiä. ON OFF 1-10 Virran kytkeminen kirjoittimeen ja virran katkaiseminen

34 Virtailmaisin syttyy ja kirjoitin aloittaa itsetestin. Jos testissä ei ilmene mitään ongelmia, kirjoitin on valmis tulostamaan. 1 Virran katkaiseminen kirjoittimesta Katkaise kirjoittimesta virta noudattamalla alla olevia ohjeita. TÄRKEÄÄ Jos kirjoitinta käytetään verkon kautta, varmista ennen virran katkaisemista, että toiset tietokoneet eivät ole lähettämässä tulostustietoja kirjoittimelle. Jos katkaiset kirjoittimen virran, kaikki kirjoittimen muistissa olevat tiedot häviävät. Odota, että kaikki tarvittavat tulostustiedot on tulostettu, ennen kuin katkaiset kirjoittimesta virran. Älä katkaise kirjoittimen virtaa, kun kirjoitin on seuraavissa tiloissa: - tulostuksen aikana - kun kirjoitin suorittaa itsetestausta heti virran kytkemisen jälkeen. Ennen kirjoittimen käytön aloittamista 1 Katkaise virta kirjoittimesta painamalla virtakytkimen " "-merkkiä. ON OFF TÄRKEÄÄ Kirjoittimen tehonkulutus sen jälkeen, kun virta on katkaistu painamalla virtakytkimen " "-merkkiä, on 0 W. Virran kytkeminen kirjoittimeen ja virran katkaiseminen 1-11

35 Kirjoittimen kytkeminen tietokoneeseen 1 Ennen kirjoittimen käytön aloittamista Tässä osassa käsitellään kirjoittimen kytkemistä tietokoneeseen. Koska tässä kirjoittimessa on USB-liitäntä, voit kytkeä sen tietokoneeseen USB-kaapelilla. USB-kaapelilla tämä kirjoitin voidaan kytkeä tietokoneeseen, jossa on USB-portti. VAROITUS Kun kytket tai irrotat USB-kaapelin silloin, kun virtajohto on kytketty pistorasiaan, älä kosketa liittimen metalliosaa. Seurauksena saattaa olla sähköisku. TÄRKEÄÄ Voit kytkeä tai irrottaa USB-kaapelin silloinkin, kun kirjoittimen virta on kytkettynä. Älä kuitenkaan kytke tai irrota USB-kaapelia seuraavissa tilanteissa, sillä seurauksena voi olla virtapiikki tietokoneessa tai kirjoittimessa. -Kun käyttöjärjestelmä käynnistyy heti tietokoneen käynnistämisen jälkeen -Tulostuksen aikana Jos kytket tai irrotat USB-kaapelin virran ollessa kytkettynä tietokoneeseen tai kirjoittimeen, odota USB-kaapelin irrottamisen jälkeen vähintään viisi sekuntia, ennen kuin kytket sen uudelleen. Jos kytket USB-kaapelin uudelleen heti irrottamisen jälkeen, seurauksena voi olla virtapiikki tietokoneessa tai kirjoittimessa. HUOM! Tämän kirjoittimen USB-liitäntä tukee USB Full Speed -standardia (vastaa USB 1.1 -versiota). Lisätietoja saat liikkeestä, josta tämä kirjoitin on ostettu. Kun kytket tämän kirjoittimen tietokoneeseen USB-kaapelilla, käytä tietokonetta, jonka valmistaja takaa USB-liitännän oikean toiminnan. Jos et ole varma, minkätyyppistä USB-kaapelia tietokoneesi tukee, ota yhteys liikkeeseen, josta hankit tietokoneen Kirjoittimen kytkeminen tietokoneeseen

36 1 Kytke USB-kaapelin B-tyyppinen (nelikulmainen) pää kirjoittimen takaosassa olevaan USB-liittimeen. 1 2 Kytke USB-kaapelin A-tyyppinen (litteä) pää tietokoneen USB-porttiin. Ennen kirjoittimen käytön aloittamista HUOM! Kun olet kytkenyt USB-kaapelin, asenna kirjoittimen ohjelmisto tietokoneen näytössä näkyvien ohjeiden mukaan. Jos haluat lisätietoja, katso CAPT-ohjelmiston asentaminen sivulla 3-4. Kirjoittimen kytkeminen tietokoneeseen 1-13

37 1 Ennen kirjoittimen käytön aloittamista 1-14 Kirjoittimen kytkeminen tietokoneeseen
