2006 Sawtooth Mönkijä

Transkriptio

1 2006 Sawtooth Mönkijä Käyttäjän huolto- ja turvaopas Lue tämä käyttöopas huolellisesti. Siinä on tärkeitä turvatietoja. Tämä ajoneuvo on vain aikuisten käyttöön.

2 TERVETULOA Kiitos, kun ostit Polaris-ajoneuvon. Haluamme toivottaa sinut tervetulleeksi Polaris-ajoneuvojen omistajien maailmanlaajuiseen yhteisöön. Valikoimamme sisältää useita jännittäviä vapaa-ajan ajoneuvoja ja hyötyajoneuvoja: Moottorikelkat Maastoajoneuvot RANGER-hyötyajoneuvot Victory-moottoripyörät Noudata aina tämän käyttöoppaan ohjeita ja suosituksia. Käyttöoppaassa on ohjeita pieniin huoltotöihin, mutta suurempien korjausten ohjeet on esitelty Polariksen huolto-oppaassa. Nämä korjaustoimet saa suorittaa vain tehtaan valtuuttaman mestarihuoltajajälleenmyyjän (MSD) asentaja. Tarvitessasi huoltoa takuuaikana tai sen jälkeen voit aina kääntyä jälleenmyyjän puoleen. Lisätietoja Polariksesta on osoitteessa 1

3 Copyright 2005 Polaris Sales Inc. Kaikki tämän julkaisun tiedot liittyvät viimeisimpiin julkaisuajankohtana käytettävissä olleisiin tuotetietoihin. Koska tuotanto-osien suunnittelua ja laatua parannellaan jatkuvasti, varsinaisen ajoneuvon ja tämän julkaisun tietojen välillä saattaa olla pieniä eroja. Tämän julkaisun kuvaukset ja ohjeet ovat vain suosituksia. Valmistaja ei ota vastuuta puutteista tai epätarkkuuksista. Tämän julkaisun kuvausten ja ohjeiden osittainenkin uudelleenpainaminen tai uudelleenkäyttö kaikissa mahdollisissa muodoissa on erikseen kielletty. Painettu Taiwanissa Sawtooth Mönkijä Käyttöopas osanro

4 SISÄLLYSLUETTELO AJONEUVON TUNNISTENUMEROT TURVALLISUUS OMINAISUUDET JA HALLINTALAITTEET KÄYTTÖ PÄÄSTÖJEN RAJOITUSJÄRJESTELMÄT KUNNOSSAPITO JA VOITELU POLARIS-TUOTTEET TEKNISET TIEDOT VIANETSINTÄ TAKUU HUOLTOMUISTIO HAKEMISTO

5 4

6 AJONEUVON TUNNISTENUMEROT Kirjaa ajoneuvosi tunnistenumerot niille varattuun tilaan. Irrota vara-avain ja talleta se varmaan paikkaan. Jos kumpikin avain katoaa, virtalukko on vaihdettava. 1 2 Ajoneuvon mallinumero: Rungon tunnistenumero (1): Moottorin sarjanumero (2): 5

7 TURVALLISUUS Turvallinen käyttö Tässä käyttöohjeessa ja ajoneuvossa käytetään seuraavia sanoja ja symboleja. Perehdy niiden merkityksiin, ennen kuin luet tämän käyttöohjeen. Ajoneuvossa tai tässä käyttöohjeessa oleva turvallisuussymboli varoittaa henkilövahinkojen vaarasta. VAARA Turvallisuusvaara ilmaisee vaaraa, josta voi olla seurauksena vakava loukkaantuminen tai kuolema. VAROITUS Turvallisuusvaroitus ilmaisee vaaraa, josta voi olla seurauksena pienehkö henkilövahinko tai ajoneuvovaurio. VAROITUS Varoitus ilmaisee tilannetta, josta voi olla seurauksena ajoneuvovaurio. HUOMAA: Huomautus ilmoittaa tärkeistä tiedoista tai ohjeista. 6

8 TURVALLISUUS Turvallinen käyttö VAARA Tämän oppaan varoitusten laiminlyönnistä saattaa olla seurauksena vakava tapaturma tai kuolema. Polaris-mönkijä ei ole lelu, ja se voi olla vaarallinen käyttää. Törmäys tai kaatuminen voi tapahtua normaalikäytössäkin, jos asianmukaisia varotoimenpiteitä ei noudateta. Lue ja sisäistä käyttöoppaan sisältö ja kaikki varoitukset, ennen kuin käytät Polaris-mönkijää. Turvallisuuskoulutus Kun ostit uuden mönkijäsi, jälleenmyyjä tarjosi sinulle käytännön turvallisuuskoulutuskurssin. Sait myös painotuotteita, joissa selitetään turvalliset käyttötavat. Näihin tietoihin kannattaa palata säännöllisin väliajoin. Jos ostit Polaris-mönkijäsi muualta kuin Polaris-jälleenmyyjältä, pyydä ilmainen turvallisuuskoulutus miltä tahansa valtuutetulta Polaris-jälleenmyyjältä. Ikärajoitus Tämä ajoneuvo on VAIN AIKUISTEN KÄYTTÖÖN. Käyttö on kielletty alle 18-vuotiailta(tieliikenneversio). 7

9 TURVALLISUUS Turvallinen käyttö Tutustu ajoneuvoosi ja ajoalueeseen. Olet vastuussa omasta turvallisuudestasi, muiden turvallisuudesta ja ympäristöstä. Lue ja sisäistä tämä käyttöopas. Se sisältää tärkeitä tietoja mönkijän turvallisesta käytöstä. Aja vastuuntuntoisesti. Perehdy kaikkiin lakeihin ja säädöksiin, jotka koskevat tämän ajoneuvon käyttöä alueellasi. Rajoitukset Tämä ajoneuvo on hyväksytty VAIN MAASTOHINAUKSEEN. Mönkijän ja perävaunun yhdistelmä on kielletty yleisillä teillä. Laitteiden muuntaminen Polaris-mönkijän takuu saattaa raueta, jos siihen on lisätty laitteita tai tehty muutoksia, jotka lisäävät sen nopeutta tai tehoa. HUOMAA: Tiettyjen lisälaitteiden, kuten ruohonleikkureiden, terien, renkaiden, sumuttimien tai isojen tavaratelineiden lisääminen voi muuttaa ajoneuvon ajo-ominaisuuksia. Käytä vain Polariksen hyväksymiä lisälaitteita. Tutustu niiden käyttötarkoitukseen ja siihen, miten ne vaikuttavat ajoneuvoon. 8

10 Turvallinen käyttö TURVALLISUUS VAARA Jos tässä kohdassa ja muualla tässä käyttöoppaassa esitettyjä ohjeita ja toimenpiteitä ei noudateta, seurauksena voi olla vakava tapaturma tai kuolema. Lue ja sisäistä kaikki tämän käyttöoppaan ja turvatarrojen varoitukset, vaaramerkinnät ja käyttötoimenpiteet, ennen kuin käytät mönkijää. Älä käytä mönkijää ilman asianmukaista opastusta. Osallistu koulutuskurssille. Aloittelijoiden pitäisi käydä valtuutetun ohjaajan kurssilla. Ota yhteys valtuutettuun Polaris-mönkijöiden jälleenmyyjään. Älä anna muiden käyttää mönkijää, jos he eivät ole lukeneet ja sisäistäneet tätä käyttöopasta ja kaikkia tuotetarroja ja suorittaneet valtuutettua turvallisuuskoulutuskurssia. Älä anna alle 18-vuotiaiden käyttää tätä ajoneuvoa. < Älä kuljeta matkustajia. Pitkän istuimen tarkoituksena on antaa kuljettajalle mahdollisuus vaihtaa asentoa käytön aikana. 9

11 TURVALLISUUS Turvallinen käyttö Älä kuljeta matkustajia telineillä. Matkustaja voi pudota ajoneuvosta tai osua liikkuviin osiin, mistä voi olla seurauksena vakava tapaturma tai kuolema. Käytä aina hyväksyttyä ja sopivaa kypärää. Käytä silmäsuojaimia (suojalaseja tai kasvosuojusta), käsineitä, saappaita, pitkähihaista paitaa tai takkia ja pitkiä housuja. Älä koskaan käytä alkoholia tai huumausaineita ennen mönkijällä ajamista tai sen aikana. Älä aja liian suurilla nopeuksilla. Sovita ajonopeus ja käännökset maaston, näkyvyyden, käyttöolosuhteiden ja kokemuksesi mukaan

12 Turvallinen käyttö TURVALLISUUS Älä yritä keulittaa, hypätä tai tehdä muita temppuja. Tutki mönkijä ennen jokaista käyttökertaa ja varmista, että se on turvallisessa käyttökunnossa. Noudata tämän käyttöoppaan tarkastus- ja huoltotoimenpiteitä. Katso sivu 49. Pidä kädet ohjaustangolla. Pidä jalat astinlaudoilla. Aja aina hitaasti vieraassa maastossa. Ole erityisen varovainen. 11

13 TURVALLISUUS Turvallinen käyttö Ole varovainen epätasaisessa, liukkaassa tai pehmeässä maastossa. Käänny aina tämän käyttöoppaan ohjeiden mukaisesti. Katso sivu 26. Älä tee teräviä käännöksiä liian suurilla nopeuksilla, ettei ajoneuvo kaadu. Jos mönkijä on ollut onnettomuudessa, anna valtuutetun Polarisjälleenmyyjän tarkastaa koko ajoneuvo, muun muassa jarrut, kaasu ja ohjaus, mahdollisten vaurioiden varalta. 12

14 Turvallinen käyttö TURVALLISUUS Älä aja mäissä, jotka ovat liian jyrkkiä mönkijälle tai ajotaidoillesi. Harjoittele pienissä mäissä, ennen kuin yrität ajaa suurempia mäkiä. Vältä nousemasta mäkiä, joiden jyrkkyys on yli 25. Nouse mäet aina tämän käyttöoppaan ohjeiden mukaisesti. Katso sivu 30. >25 Aja mäet alas ja jarruta mäissä aina tämän käyttöoppaan ohjeiden mukaisesti. Katso sivu 29. Aja poikittain mäkeä aina tämän käyttöoppaan ohjeiden mukaisesti. Katso sivu 34. Älä yritä kääntää mönkijää mäessä, ennen kuin hallitset (tasaisella maalla) tässä käyttöoppaassa esitetyn kääntymistekniikan. 13

15 TURVALLISUUS Turvallinen käyttö Jarruta aina tämän käyttöoppaan ohjeiden mukaisesti, jos vauhti pysähtyy tai jos ajoneuvo alkaa vieriä taaksepäin ylämäessä. Älä peruuta mäkiä alas. Katso sivu 31. Aja esteiden yli aina tämän käyttöoppaan ohjeiden mukaisesti. Katso sivu 28. Aja liukkailla tai pehmeillä pinnoilla aina tämän käyttöoppaan ohjeiden mukaisesti. Ole erityisen varovainen. Varo ajoneuvon luisumista ja liukumista. Katso sivu

16 Turvallinen käyttö TURVALLISUUS Aja vedessä aina tämän käyttöoppaan ohjeiden mukaisesti. Älä aja syvässä tai nopeasti virtaavassa vedessä. Katso sivu 36. Peruuta aina tämän käyttöoppaan ohjeiden mukaisesti. Katso sivu 35. Käytä aina tälle mönkijälle määritettyä rengastyyppiä ja -kokoa. Pidä rengaspaine oikeana. 15

17 TURVALLISUUS Turvallinen käyttö Älä muunna mönkijää sopimattomin asennuksin tai käyttämällä sopimattomia lisälaitteita. Älä ylitä mönkijän sallittua 2/3 kuormitusta. 1/3 Kuorma on jaettava tasaisesti ja kiinnitettävä turvallisesti. Alenna nopeutta ja noudata tämän käyttöoppaan ohjeita, kun kuljetat kuormaa tai hinaat. Varaa jarruttamiseen normaalia pitempi matka. 1/3 2/3 Älä aja mönkijällä luonnonjäällä. 16

18 Turvallinen käyttö TURVALLISUUS Ajaminen päällystetyillä alustoilla saattaa vaikuttaa huomattavasti mönkijän ajo-ominaisuuksiin ja hallintaan, mistä voi olla seurauksena hallinnan menetys, onnettomuus ja/tai loukkaantuminen. Vältä äkillisiä käännöksiä tai nopeita ohjaustangon liikkeitä. Kun ajoneuvo ei ole käytössä, irrota virta-avain asiattoman käytön tai tahattoman käynnistämisen ehkäisemiseksi. Pidä tulenarat materiaalit etäällä pakokaasujärjestelmästä. Jos tulenarat materiaalit joutuvat kosketuksiin kuumien osien kanssa, seurauksena voi olla tulipalo. 17

19 TURVALLISUUS Turvatarrat ja niiden sijainti Tässä ajoneuvossa on varoitustarroja. Lue jokainen tarra huolellisesti ja noudata tarrojen ohjeita. Jos tarra muuttuu lukukelvottomaksi tai irtoaa, pyydä Polaris-jälleenmyyjältä uusi tarra. Polaris toimittaa uuden turvatarran veloituksetta. Osanumero on painettu tarraan. B A G C H G E F D Tarran teksti Älä käytä tätä ajoneuvoa mäessä, jonka jyrkkyys on yli 25 astetta. Käytä ylös- ja alaspäin ajaessasi kaasua ja jarruja asteittain kaatumisen estämiseksi mäkisessä maastossa. A 18

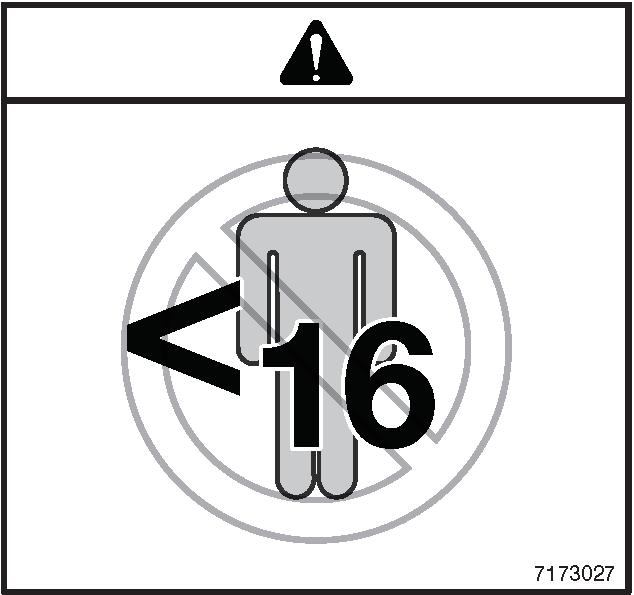

20 Turvatarrat ja niiden sijainti TURVALLISUUS C B ÄLÄ ASTU D 19

21 TURVALLISUUS Turvatarrat ja niiden sijainti VAARA ÄLÄ matkusta kyyditettävänä. Kyyditettävät saattavat aiheuttaa hallinnan menetyksen, josta voi olla seurauksena VAKAVA VAMMA tai KUOLEMA E RENGASPAINE, kpa (psi): EDESSÄ 27,6 (4) TAKANA 20,7 (3) ENIMMÄISPAINO (ajoneuvon kokonaispaino) MUKAAN LUKIEN KONE, KULJETTAJA JA KUORMA ON 348 kg. Lisätietoja on käyttöoppaassa F 20

22 Turvatarrat ja niiden sijainti VAARA TURVALLISUUS ÄLÄ HINAA TELINEESTÄ TAI PUSKURISTA. Seurauksena voi olla ajoneuvovaurio tai kaatuminen, joka voi aiheuttaa vakavan vamman tai kuoleman. Hinaa ainoastaan hinaus- tai vetokoukusta. Telineiden enimmäiskuormat: Edessä 20 kg Takana 32 kg Operation of this vehicle without the air filter element will severely damage the engine. Clean pre-filter element often, more frequent cleaning required in dusty conditions. Do not operate vehicle without pre-filter. Tarran teksti (H) Tämän ajoneuvon käyttö ilman ilmansuodatinelementtiä aiheuttaa vakavaa vahinkoa moottorille. Puhdista esisuodatinelementti usein, pölyisissä olosuhteissa elementti on puhdistettava normaalia useammin. Älä käytä ajoneuvoa ilman esisuodatinta. Lämpötila ja korkeus saattavat vaatia erityisen kaasuttimen suihkutuksen ja säädöt. Katso lisätietoja käyttöoppaasta. Tehdasasetus: 5 27 C metrin korkeudessa. Vetoaisan tarra ATTENTION Specific carburetor jetting and adjustments are required depending on temperature and altitude. See your Owner s Manual. Factory setting: 40 to 80 F. at feet (5 to 27 C. at meters) H G Ajoneuvon hinausrajoituksen ylittäminen saattaa aiheuttaa onnettomuuden. Alenna nopeutta hinatessasi perävaunua. Katso lisätietoja käyttöoppaasta. Perävaunun aisapainon pitäisi olla noin 10 % perävaunun kokonaispainosta ja korkeintaan 13,6 kg. SUURIN VETOKAPASITEETTI: 136 kg

23 TURVALLISUUS Turvalliset ajovarusteet Käytä aina suojavaatteita loukkaantumisvaaran vähentämiseksi. 1. Kypärä Käytä aina kypärää, joka täyttää tai ylittää vakiintuneet turvastandardit. Kypärä voi estää vakavan päävamman. 2. Silmäsuojat 1 Käytä särkymättömiä suojalaseja tai särkymätöntä kypärän kasvosuojusta. Pidä ne puhtaana käyttämällä huurteenestoainetta Käsineet Käytä maastoajoon tarkoitettuja käsineitä, joissa on rystystoppaukset Saappaat Käytä vahvoja, pohkeiden yli yltäviä motocross-saappaiden kaltaisia saappaita, joissa on kannat. 5. Vaatetus Suojaa käsivarret, sääret ja reidet pitkillä hihoilla ja pitkillä housuilla. Parhaan suojan antavat ajohousut, joissa on polvitoppaukset, ja ajopaita, jossa on kyynärtoppaukset. Älä käytä löysiä vaatteita, jotka saattavat tarttua ajoneuvoon, puiden oksiin tai pensaisiin

24 Turvallinen ajotapa Ajo-ohjeet TURVALLISUUS 1. Istu selkä suorana. Pidä jalat astinlaudoilla. Pidä kädet ohjaustangolla. 2. Paina jalkajarrua. 3. Käynnistä moottori ja anna sen lämmetä ja kytke sitten vaihde. 4. Tarkasta ympäristö ja valitse reitti. 5. Vapauta jalkajarru. 6. Aloita ajaminen painamalla kaasuvipua kevyesti ohjaustankoa kohti. Nosta nopeutta painamalla kaasuvipua pidemmälle. 7. Aja hitaasti. Harjoittele käsittelyä ja kaasun ja jarrun käyttöä tasaisilla alustoilla. 23

25 TURVALLISUUS Turvallinen ajotapa Kuorman kuljetus ja hinaus 24 VAARA Ajoneuvon ylikuormitus tai kuorman hinaus väärällä tavalla saattaa muuttaa ajoneuvon ajo-ominaisuuksia ja aiheuttaa hallinnan menetyksen tai jarrujen epävakaan toiminnan. Noudata aina näitä ohjeita kuljettaessasi kuormaa. Lue ja sisäistä ajoneuvon varoitustarroissa olevat kuorman jakamista koskevat varoitukset. Älä ylitä tämän ajoneuvon sallittua kuormitusta. VÄHENNÄ NOPEUTTA JA VARAA JARRUTTAMISEEN PITEMPI MATKA, KUN KULJETAT KUORMAA TAI HINAAT. Ole erityisen varovainen jarruttaessasi. Alenna nopeutta ja vähennä kuormaa sekä hinattavaa kuormaa epätasaisessa tai mäkisessä maastossa, jotta ajo-olosuhteet säilyvät vakaina. Älä peitä ajovaloa kuormatessasi etutelinettä. PIDÄ KUORMA TELINEELLÄ MAHDOLLISIMMAN MATALANA. Kuorman kuljettaminen telineellä nostaa ajoneuvon painopistettä ja tekee käyttöolosuhteista epävakaammat. Vähennä kuorman painoa, kun kuorma on korkea. Kiinnitä huolellisesti kuormat, joita ei voi keskittää, ja aja erityisen varovasti. Jos KUORMAA KULJETETAAN vain yhdessä telineessä, ajoneuvo saattaa kaatua. Jaa kuorma etu- ja takatelineen kesken siten, että kolmasosa on edessä ja kaksi kolmasosaa takana. Sallittua kuormitusta ei saa ylittää. Katso tekniset tiedot alkaen sivulta 94. KIINNITÄ KAIKKI KUORMAT ENNEN KÄYTTÖÄ. Kiinnittämättömät kuormat aiheuttavat epävakaat käyttöolosuhteet, mistä voi olla seurauksena ajoneuvon hallinnan menetys. KÄYTÄ AJONEUVOA VAIN, KUN KUORMAT OVAT VAKAAT JA TURVALLISESTI ASETELLUT. Kun käsittelet kuormia, joita ei voi keskittää, kiinnitä kuorma varmasti ja aja erityisen varovasti. Kiinnitä hinattava kuorma aina ajoneuvolle varattuun hinauspisteeseen. KUN KUORMA YLITTÄÄ TELINEIDEN REUNAN, vakaus ja ohjattavuus saattavat kärsiä, mistä voi olla seurauksena kaatuminen. Ole erityisen varovainen. HINAAMINEN on sallittua VAIN MAASTOSSA. Mönkijän ja perävaunun yhdistelmä on kielletty yleisillä teillä. HINAUSNOPEUS saa olla korkeintaan 16 km/h. Älä ylitä 8 km/h:n nopeutta hinatessasi epätasaisessa maastossa, kaarteissa tai ajaessasi mäkeä ylös tai alas.

26 Turvallinen ajotapa Kuorman kuljetus ja hinaus TURVALLISUUS 2/3 1/3 Hinaus Hinaaminen on sallittua VAIN MAASTOSSA. Mönkijän ja perävaunun yhdistelmä on kielletty yleisillä teillä. Älä ylitä enimmäiskuormaa hinatessa. Älä hinaa mitään perävaunua rinteissä, jotka ovat jyrkempiä kuin 15. Suurin hinattava kuorma (tasaisella maalla) Suurin kohtisuoraan vedettävä kuorma 136 kg 13,6 kg 25

27 TURVALLISUUS Turvallinen ajotapa Kääntyminen 1. Ohjaa kääntymissuuntaan ja nojaa ylävartalollasi käännöksen suuntaan. Tue painoasi samalla ulommalle astinlaudalle. Käytä samaa nojaustekniikkaa peruutuskäännöksissä. 2. Harjoittele kääntymistä hitailla nopeuksilla, ennen kuin yrität kääntyä nopeammin. Älä aja liian suurilla nopeuksilla. Sovita ajonopeus ja käännökset maaston, näkyvyyden, käyttöolosuhteiden ja kokemuksesi mukaan Käänny aina tämän käyttöoppaan ohjeiden mukaisesti. Älä tee teräviä käännöksiä liian suurilla nopeuksilla, ettei ajoneuvo kaadu. 26

28 Turvallinen ajotapa Ajaminen liukkailla pinnoilla Noudata näitä ohjeita aina, kun ajat liukkailla tai pehmeillä pinnoilla, kuten märillä poluilla, soralla, lumella tai jäällä. 1. Hidasta, ennen kuin ajat liukkaille pinnoille. 2. Ole erityisen varovainen. 3. Ole valppaana. Tarkkaile reittiä. Vältä nopeita ja jyrkkiä käännöksiä. HUOMAA: Jos takapyörä lähtee luisuun, käännä ohjaustankoa luisun suuntaan ja siirrä ruumiinpainoa eteenpäin. TURVALLISUUS Aja liukkailla tai pehmeillä pinnoilla aina tämän käyttöoppaan ohjeiden mukaisesti. Ole erityisen varovainen. Varo ajoneuvon luisumista ja liukumista. 27

29 TURVALLISUUS Turvallinen ajotapa Ajaminen esteiden yli 1. Tutustu mahdollisiin esteisiin, ennen kuin käytät ajoneuvoa uudella alueella. Jos ajoneuvo osuu huomaamattomaan esteeseen, seurauksena voi olla vakava tapaturma tai kuolema. 2. Ole valppaana. Tarkkaile maastoa. Ole erityisen varovainen. 3. Älä aja suurten esteiden yli. 4. Varo vaarallisia esteitä, kuten tukkeja, isoja kiviä ja matalalla olevia oksia. Aja esteiden yli aina tämän käyttöoppaan ohjeiden mukaisesti. 28

30 Turvallinen ajotapa Ajaminen alamäkeen Aja alamäkeen aina näiden ohjeiden mukaisesti. TURVALLISUUS 1. Tutki maasto huolellisesti. 2. Vältä mäkiä, joiden pinta on erityisen liukas tai pehmeä. 3. Älä aja mäkeä alas suurilla nopeuksilla. 4. Aja hitaammin. 5. Älä laskeudu mäkeä vinottain, sillä ajoneuvo saattaa kallistua liiaksi. 6. Aja mäkeä alas suoraan. 7. Siirrä painoasi taaksepäin. 8. Hidasta painamalla jalkajarrua kevyesti. Älä paina etukäsijarrua ajaessasi alamäkeen. 9. Opettele käsijarrujen käyttö. Aja mäet alas ja jarruta mäissä aina tämän käyttöoppaan ohjeiden mukaisesti. Älä aja liian suurilla nopeuksilla. Sovita ajonopeus ja käännökset maaston, näkyvyyden, käyttöolosuhteiden ja kokemuksesi mukaan

31 TURVALLISUUS Turvallinen ajotapa Ajaminen ylämäkeen < 25 Aja ylämäkeen aina näiden ohjeiden mukaisesti. 1. Vältä jyrkkiä mäkiä (enimmäisjyrkkyys 25 ). 2. Tutki maasto huolellisesti. 3. Vältä mäkiä, joiden pinta on erityisen liukas tai pehmeä. 4. Siirrä painoasi ylämäen suuntaan. 5. Aja mäkeä ylös suoraan. 6. Pidä jalat astinlaudoilla. 7. Aja tasaisella nopeudella, jotta vauhti ei pääse pysähtymään. 8. Ole valppaana. Ole valmis hätätoimiin, kuten nousemaan ajoneuvosta nopeasti. 9. Älä avaa kaasua äkillisesti tai vaihda vaihdetta yhtäkkiä. 10. Älä aja mäen laen yli suurella nopeudella. 30

32 Turvallinen ajotapa Ajaminen ylämäkeen TURVALLISUUS Jos liike eteenpäin pysähtyy kokonaan: Pidä painosi ylämäen puolella. Jos ajoneuvo alkaa vieriä alamäkeen, älä käytä moottorin tehoa. Älä käytä takakäsijarrua ajoneuvon vieriessä taaksepäin. Paina jalkajarrua asteittain. Kun vauhti on kokonaan pysähtynyt, käytä myös takakäsijarrua. Nouse ajoneuvosta aina ylämäen puolelta tai jommaltakummalta sivulta, jos ajoneuvo osoittaa suoraan ylämäkeen. Käännä ajoneuvo ympäri ja nouse takaisin sivun 32 ohjeiden mukaan. Nouse mäet aina tämän käyttöoppaan ohjeiden mukaisesti. Vältä nousemasta mäkiä, joiden jyrkkyys on yli 25. >25 Jarruta aina tämän käyttöoppaan ohjeiden mukaisesti, jos vauhti pysähtyy tai jos ajoneuvo alkaa vieriä taaksepäin ylämäessä. Älä peruuta mäkiä alas. 31

33 TURVALLISUUS Turvallinen ajotapa Suunnan vaihto mäessä Jos ajoneuvon vauhti pysähtyy ylämäessä, ÄLÄ PERUUTA MÄKEÄ ALAS! Käänny ympäri käyttäen K-käännöstä. 2,4 m 1. Pysäytä ajoneuvo kaikkiin pyöriin vaikuttavalla jalkajarrulla. 2. Pidä painosi ylämäen puolella. 3. Pidä takakäsijarrua painettuna vaiheiden 4 6 aikana. 4. Jätä vaihteisto eteenpäinvaihteelle. Sammuta moottori. 5. Laskeudu ajoneuvosta ylämäen puolelta tai vasemmalta puolelta, jos ajoneuvo osoittaa suoraan ylämäkeen. 6. Pysy ylämäen puolella ajoneuvoon nähden ja käännä ohjaustanko kokonaan vasemmalle. 7. Vapauta käsijarru hitaasti ja anna ajoneuvon vieriä oikealle, kunnes se on mäessä poikittain tai hieman alamäen suuntaan. 32

34 Turvallinen ajotapa Suunnan vaihto mäessä TURVALLISUUS 8. Paina takakäsijarrua. Nouse takaisin ajoneuvoon ylämäen puolelta. Pidä painosi ylämäen puolella. 9. Käynnistä moottori, kun vaihteisto on edelleen eteenpäinvaihteella. 10. Vapauta käsijarru ja aja hitaasti mäkeä alas. Säätele nopeutta takakäsijarrulla tai kaikkiin pyöriin vaikuttavalla jalkajarrulla, kunnes ajoneuvo on tasaisella maalla. Nouse mäet aina tämän käyttöoppaan ohjeiden mukaisesti. Katso sivu 30. >25 Aja poikittain mäkeä aina tämän käyttöoppaan ohjeiden mukaisesti. Katso sivu

35 TURVALLISUUS Turvallinen ajotapa Mäkien ajaminen poikittain Vältä ajamasta mäkeä poikittain aina, kun se on mahdollista. Jos mäkeä on pakko ajaa poikittain, noudata seuraavia ohjeita: 1. Aja hitaammin. 2. Vältä mäkiä, joiden pinta on erityisen liukas tai pehmeä. 3. Siirrä painoasi ylämäen suuntaan. 4. Vältä ajamasta jyrkkiä mäkiä poikittain. 5. Pidä jalat astinlaudoilla. 6. Ohjaa hieman mäen suuntaan. HUOMAA: Jos ajoneuvo alkaa kallistua, käännä etupyörät nopeasti alamäen suuntaan (jos mahdollista) tai nouse ajoneuvosta välittömästi ylämäen suuntaan! Aja poikittain mäkeä aina tämän käyttöoppaan ohjeiden mukaisesti. Älä yritä kääntää mönkijää mäessä, ennen kuin hallitset (tasaisella maalla) tässä käyttöoppaassa esitetyn kääntymistekniikan. 34

36 Turvallinen ajotapa Peruuttaminen Noudata peruuttaessasi näitä ohjeita. 1. Vältä alamäkeen peruuttamista. 2. Varmista, ettei ajoneuvon takana ole esteitä tai ihmisiä, ennen kuin peruutat. 3. Aja hitaasti. 4. Paina jalkajarrua kevyesti, kun haluat pysähtyä. 5. Vältä jyrkkiä käännöksiä. 6. Älä lisää kaasua äkillisesti. TURVALLISUUS Peruuta aina tämän käyttöoppaan ohjeiden mukaisesti. 35

37 TURVALLISUUS Turvallinen ajotapa Ajaminen vedessä Aja vedessä näiden ohjeiden mukaan. 1. Varmista veden syvyys ja virtaus ennen ylitystä. 2. Vältä ajamista, jos vesi yltää astinlautojen alaosan (A) yli. Jos sitä ei voida välttää, aja hitaasti, tasapainota ruumiisi paino huolellisesti ja vältä äkkinäisiä liikkeitä. Aja eteenpäin hitaasti ja tasaisesti. Älä käänny, pysähdy tai käytä kaasua äkkinäisesti. A 3. Valitse ylityskohta, jossa molemmilla reunoilla on asteittainen nouseva rinne. 4. Aja hitaasti. 5. Vältä kiviä ja esteitä. 6. Märät jarrut saattavat heikentää pysähtymiskykyä. Testaa jarrut aina vedestä poistumisen jälkeen. Jarruta tarvittaessa useita kertoja kevyesti, jotta kitka kuivaa jarrupalat. Aja vedessä aina tämän käyttöoppaan ohjeiden mukaisesti. Älä aja syvässä tai nopeasti virtaavassa vedessä. 36

38 Turvallinen ajotapa Ajaminen vedessä TURVALLISUUS VAROITUS Jos ajoneuvo pysähtyy ollessaan kokonaan veden alla, seurauksena voi olla vakava moottorivaurio, jos laitetta ei tarkasteta perusteellisesti. Vie ajoneuvo jälleenmyyjälle ennen moottorin käynnistämistä. Jos ajoneuvo on ollut kokonaan veden alla eikä sitä ole mahdollista viedä jälleenmyyjälle ennen käynnistystä, noudata sivun 80 ohjeita. Anna ajoneuvo nopeasti jälleenmyyjän huollettavaksi. HUOMAA: Jos vettä on päässyt CVT-voimansiirtoon, noudata CVT:n kuivausohjeita. Katso sivu 83. Pysäköinti kaltevalle pinnalle Vältä pysäköintiä kaltevalle pinnalle. Jos sitä ei voida välttää, noudata näitä varotoimenpiteitä. 1. Sammuta moottori. 2. Kytke vaihde. 3. Lukitse seisontajarru. 4. Kiilaa takapyörät aina alamäen puolelta. 5. Sulje polttoaineventtiili. 37

39 OMINAISUUDET JA HALLINTALAITTEET Hallintalaitteet/mittarit (1) (2) (3) (4) (1)Pääkytkin (virtalukko) Moottori sammutetaan ja kaikki ajoneuvon virta katkaistaan pääkytkimestä. Pääkytkimen on oltava asennossa ON ennen moottorin käynnistystä. Ajovalot eivät pala tässä asennossa. Ajovalot sytytetään kääntämällä virtalukko asentoon LIGHTS ON. VAARA Älä kiinnitä pääkytkimeen isokokoista avaimenperää. Se saattaa käännettäessä osua polttoainesäiliön korkkiin, mistä voi aiheutua sähköjärjestelmän katkos tai moottorin odottamaton sammuminen käytön aikana. Siitä voi olla seurauksena vakava tapaturma tai kuolema. (2)Käynnistyskytkin Käännä käynnistyskytkintä ohjaustankoa kohti, niin käynnistin alkaa toimia. HUOMAA: Käynnistin ei toimi, ellei takajarruja käytetä. Tietoja moottorin käynnistyksestä on sivulla 50. (2) 38

40 OMINAISUUDET JA HALLINTALAITTEET Hallintalaitteet/mittarit (3)Valokytkin / kaukovalon ja lähivalon valinta Kytkimellä vaihdetaan kaukovalojen ja lähivalojen välillä. HUOMAA: Sytytä ajovalot kääntämällä pääkytkin/virtalukko asentoon LIGHTS ON. (3) (4)Kaasuvipu Moottorin kierrosnopeutta ja ajoneuvon liikenopeutta nopeutetaan painamalla kaasuvipua. Moottorin kierrosnopeutta ja ajoneuvon liikenopeutta hidastetaan vapauttamalla vipu. VAARA Kaasutusjärjestelmän tarkastuksen tai huollon laiminlyönti saattaa aiheuttaa onnettomuuden, jos kaasuvipu juuttuu paikalleen käytön aikana. Tarkasta kaasuvivun oikea toiminta ennen moottorin käynnistämistä. Tarkista toiminta silloin tällöin käytön aikana. Älä käynnistä tai käytä mönkijää, jos kaasunsäätimet juuttuvat tai toimivat puutteellisesti. Ota yhteys jälleenmyyjään ja järjestä korjaus, jos kaasujärjestelmässä on ongelmia. (4) 39

41 OMINAISUUDET JA HALLINTALAITTEET Hallintalaitteet/mittarit (8) (5) (7) (6) (5)Elektroninen kaasun rajoitin (ETC) ETC-järjestelmä sammuttaa moottorin, jos kaasuvaijeri jää auki, kun käyttäjä vapauttaa kaasuvivun. VAARA ETC-järjestelmä sammuttaa moottorin, jos kaasutusjärjestelmään tulee vika. Älä muunna ETC-järjestelmää tai vaihda sen tilalle toista järjestelmää. (6)Rikastinvipu Rikastin helpottaa kylmän moottorin käynnistämistä. Katso sivu 50. (7)Äänimerkin kytkin Äänimerkin avulla voit tiedottaa muille läsnäolostasi. (8) (8)Hätävalon kytkin Kun hätävalon katkaisinta painetaan, kaikki suuntavilkut alkavat vilkkua yhtä aikaa. Varoita tällä toiminnolla muita hätätilanteesta tai muusta varovaisuutta vaativasta tilanteesta. (7) (6) 40

42 OMINAISUUDET JA HALLINTALAITTEET Hallintalaitteet/mittarit (9)Takakäsijarru Vasemmalla jarruvivulla käytetään vain takajarruja. Takajarruja käytetään painamalla jarruvipua ohjaustankoa kohti. (9) HUOMAA: Koska tämä jarruvipu vaikuttaa vain takajarruihin, se ei ole yhtä tehokas kuin kaikkiin pyöriin vaikuttava jalkajarru. Jos takapyörät alkavat liukua tai luisua tätä jarrua käytettäessä, paina vipua kevyemmin. VAARA Takajarrun voimallinen käyttö peruutettaessa mäkeä alas saattaa aiheuttaa kaatumisen. Takajarrun voimallinen käyttö eteenpäin ajettaessa saattaa aiheuttaa takapyörien luistamisen, mistä voi olla seurauksena hallinnan menetys. (10)Etukäsijarru Oikealla jarruvivulla käytetään vain etujarruja. Etujarruja käytetään painamalla jarruvipua ohjaustankoa kohti. (10) HUOMAA: Koska tämä jarruvipu vaikuttaa vain etujarruihin, se ei ole yhtä tehokas kuin kaikkiin pyöriin vaikuttava jalkajarru. Nelipyöräjarrutus jalkajarrulla on tehokkain jarrutusmenetelmä. Opettele käyttämään käsijarruja harjoittelemalla pysähdyksiä alhaisilla nopeuksilla. Pysäytä ajoneuvo painamalla kumpaakin vipua yhtä aikaa. Harjoittele pysähtymistä hitailla nopeuksilla, ennen kuin yrität pysähtyä suurilla nopeuksilla. VAARA Etujarrun voimallinen käyttö alamäessä tai epätasaisessa maastossa saattaa aiheuttaa kaatumisen. 41

43 OMINAISUUDET JA HALLINTALAITTEET Hallintalaitteet/mittarit (11)Suuntavilkun kytkin Anna suuntamerkki painamalla vipukytkintä vasemmalle tai oikealle. Lopeta suuntamerkin antaminen palauttamalla vipukytkin keskiasentoon. (12)Peilit Käytä peilejä apuna liikenteessä. Tarkista ja säädä peilit aina ennen mönkijällä ajoa. (11) (12) Suuntavilkut Ajoneuvon toimintoja voi tarkkailla mittaritaulusta. Toimintoja vastaava valo syttyy, kun toimintoa käytetään. N Vapaan vaihteen ilmaisin Kaukovalon ilmaisin Hätävalon ilmaisin R Suuntavilkun ilmaisin Peruutusvaihteen ilmaisin 42

44 OMINAISUUDET JA HALLINTALAITTEET Jalkajarru Kaikkiin pyöriin vaikuttava jalkajarru sijaitsee oikeassa astinlaudassa. Kun jarrupoljinta painetaan eteenpäin jalalla, kaikki neljä jarrua jarruttavat, jolloin saadaan paras mahdollinen pysähtymisteho. Tarkista jarrunesteen määrä ja pidä se tämän käyttöoppaan ohjeiden mukaisena. Katso sivu 68. Seisontajarru VAARA Tämän ajoneuvon käyttö seisontajarrun ollessa kytkettynä saattaa aiheuttaa onnettomuuden ja vakavan tapaturman tai kuoleman. Varmista aina ennen käyttöä, että seisontajarru on vapautettu. Seisontajarrun lukitseminen 1. Paina takakäsijarrua (A). 2. Paina seisontajarrun lukkoa (B) alaspäin ja vapauta jarruvipu. 3. Vapauta seisontajarrun lukko painamalla käsijarrua ja vapauttamalla se. Seisontajarru vapautuu automaattisesti. A B Tärkeitä turvatoimia Seisontajarru voi löystyä, jos se on lukittuna pitkän aikaa. Kiilaa aina pyörät, jotta ajoneuvo ei pääse liikkumaan. Älä koskaan pysäköi ajoneuvoa mäkeen pelkästään seisontajarrun varaan. Kiilaa aina pyörät, jotta ajoneuvo ei pääse liikkumaan. 43

45 OMINAISUUDET JA HALLINTALAITTEET Polttoaineen turvallinen käyttö VAARA Bensiini on erittäin tulenarkaa ja räjähdysherkkää tietyissä olosuhteissa. Ole erittäin varovainen käsitellessäsi bensiiniä. Sammuta moottori bensiinisäiliön täytön ajaksi. Täytä säiliö ulkona tai hyvin tuuletetussa tilassa. Älä tupakoi tai päästä avotulta tai kipinöitä tankkausalueelle tai sen lähelle tai alueelle, jossa säilytetään bensiiniä. Älä täytä säiliötä liian täyteen. Älä täytä säiliön kaulaa. Jos bensiiniä roiskuu iholle tai vaatteille, pese se välittömästi saippualla ja vedellä ja vaihda vaatteet. Sulje polttoaineventtiili aina, kun ajoneuvo on säilytyksessä tai pysäköitynä. 44

46 OMINAISUUDET JA HALLINTALAITTEET Polttoainesäiliö Polttoainesäiliön täyttökorkki (A) sijaitsee heti ohjaustangon alapuolella. Korkissa oleva mittari näyttää suunnilleen jäljellä olevan polttoaineen määrän. Täytä säiliöön lyijypitoista tai lyijytöntä bensiiniä, jonka oktaaniluku on vähintään 87. Polttoaineventtiili Polttoaineventtiili (B) sijaitsee ajoneuvon vasemmassa reunassa. OFF Sulje venttiili ennen säilytystä ja kuljetuksen ajaksi. ON Avaa venttiili normaalikäyttöä varten. RES Käännä venttiili RES (vara) -asentoon, jos polttoaineen pääsäiliö on tyhjä. Täytä säiliö mahdollisimman pian. Varasäiliö riittää noin kilometrin matkaan. HUOMAA: Palauta venttiili ON-asentoon säiliön täyttämisen jälkeen. B A 45

47 OMINAISUUDET JA HALLINTALAITTEET Vaihteen valitsin Vaihteen valitsin (A) sijaitsee ajoneuvon oikealla puolella. Kun ajoneuvo jätetään ilman valvontaa, kytke vaihde ja lukitse seisontajarru. F: Eteenpäin N: Vapaa R: Peruutus VAROITUS Vaihteen vaihtaminen moottorin kierrosnopeuden ollessa tyhjäkäyntiä korkeampi tai ajoneuvon ollessa liikkeessä saattaa vahingoittaa vaihteistoa. Pysäytä ajoneuvo, vapauta kaasu ja siirrä vipu haluttuun vaihteeseen. A R N F 46

48 OMINAISUUDET JA HALLINTALAITTEET Polkaisukäynnistysvipu Jos akku on liian heikko moottorin käynnistämiseksi, käytä moottorin käynnistämiseen polkaisukäynnistysvipua, kunnes akku on huollettu. 1. Sijoita ajoneuvo tasaiselle alustalle. 2. Lukitse seisontajarru. 3. Aseta vaihde vapaalle. R N F 4. Taita polkukäynnistysvipu esiin. 5. Varmista, että pääkytkin on asennossa ON. 6. Aseta jalka polkukäynnistysvivun päälle. Käynnistä moottori painamalla kantapäätä alaspäin. HUOMAA: Jos moottori on kylmä, käytä rikastinta sivun 50 ohjeiden mukaan. 7. Kun moottori käynnistyy, taita polkukäynnistyskytkin takaisin paikalleen. HUOMAA: Työkalusarjassa on 10/12 mm:n mutteriavain vivun irrottamista ja asentamista varten. Jos vipu ei ole asennettuna, varmista, että polkukäynnistimen tangossa on kumisuojus kuljettajan suojaamiseksi. Polkukäynnistinvivun säilytysalue sijaitsee istuimen alla ohjaamon takaosassa. 47

49 KÄYTTÖ Sisäänajovaihe Uuden Polaris-mönkijän sisäänajovaihe on ensimmäiset kymmenen käyttötuntia tai aika, joka menee kahden polttoainesäiliöllisen käyttämiseen. Mikään yksittäinen käyttäjän toimi ei pidennä mönkijän ikää ja paranna sen suorituskykyä enemmän kuin oikeaoppinen sisäänajo. Uuden moottorin varovainen kohtelu parantaa suorituskykyä ja pidentää käyttöikää. Älä käytä mönkijää täydellä kaasulla tai pitkään korkeilla nopeuksilla ensimmäisen kolmen käyttötunnin aikana. Noudata seuraavia toimenpiteitä huolellisesti. 1. Täytä polttoainesäiliö bensiinillä. 2. Tarkista öljyn määrä. Lisää öljyä tarvittaessa. Katso sivu Valitse avoin alue, jossa on tilaa tutustua ajoneuvon käyttöön ja käsittelyyn. 4. Aja hitaasti. Vaihtele kaasun asentoa. Älä käytä jatkuvalla tyhjäkäynnillä. 5. Tarkista nestetasot, hallintalaitteet ja päivittäisten tarkastusten luettelossa mainitut alueet säännöllisesti. Katso sivu Vedä vain kevyitä kuormia. 7. Vaihda sisäänajoöljy kuukauden kuluttua. 48

50 Tarkastus ennen ajoa KÄYTTÖ Tarkastus ennen ajoa Kohde Huomautukset Katso sivu Jarrujärjestelmä / vivun liikkuma Varmista, että toimii oikein 67, 69 Jarruneste Varmista oikea määrä 68 Jalkajarru Varmista, että toimii oikein 43 Etujousitus Tarkasta ja voitele tarvittaessa Takajousitus Tarkasta ja voitele tarvittaessa Ohjaus Varmista, että toimii esteettä Renkaat Tarkasta kunto ja paine 76 Pyörät/kiinnittimet Rungon mutterit, pultit, kiinnittimet Tarkasta ja varmista, että kiinnittimet ovat tiukasti kiinni Tarkasta ja varmista, että ovat tiukasti kiinni Polttoaine ja öljy Varmista oikeat määrät 45, 59 Kaasu Varmista, että toimii oikein 39, 73 Suuntavilkut/kytkimet Varmista, että toimivat 40, 42 Ilmansuodatin, esisuodatin Tarkasta, puhdista 77 Ilmanotto-ohjaimen sakkaputki Ajovalo Jarruvalo/perävalo Ajovarusteet 74 Tyhjennä näkyvät liat Varmista toiminta, lisää Polariksen eristerasvaa, kun lamppu vaihdetaan Varmista toiminta, lisää Polariksen eristerasvaa, kun lamppu vaihdetaan Käytä kypärää, suojalaseja ja suojavaatteita

51 KÄYTTÖ Moottorin käynnistys VAARA Pakokaasut sisältävät myrkyllistä hiilimonoksidia ja saattavat aiheuttaa tajunnan menetyksen, mistä voi olla seurauksena vakava tapaturma tai kuolema. Älä käytä moottoria suljetussa tilassa tai sisällä. VAROITUS Ajoneuvon käyttö heti käynnistämisen jälkeen saattaa vahingoittaa moottoria. Anna moottorin lämmetä useita minuutteja ennen käyttöä. 1. Sijoita ajoneuvo tasaiselle alustalle. 2. Istu ajoneuvoon. 3. Paina jalkajarrua. 4. Avaa polttoaineventtiili. 5. Kytke virta virta-avaimella. 6. Jos moottori on kylmä, käytä rikastinta täydellä teholla työntämällä rikastinvipu vasempaan ääriasentoon. Lämmin moottori ei tarvitse rikastinta. HUOMAA: Rikastin on täydellä teholla, kun vipu on työnnettynä kokonaan vasemmalle. Rikastin on pois käytöstä, kun vipu on työnnettynä kokonaan oikealle. Rikastinta voidaan säätää portaattomasti sen mukaan, miten paljon rikastinta tarvitaan käynnistämiseen. 50

52 Moottorin käynnistys 7. Paina käynnistyskytkintä. HUOMAA: Älä paina kaasua käynnistäessäsi moottoria. 8. Käytä käynnistintä enintään viiden sekunnin ajan. Vapauta käynnistyskytkin, kun moottori käynnistyy. Jos moottori ei käynnisty, vapauta kytkin, odota viisi sekuntia ja käytä käynnistintä sitten uudestaan viiden sekunnin ajan. Toista, kunnes moottori käynnistyy. KÄYTTÖ 9. Jos moottori hidastuu tai sammuu, aseta rikastinvipu puoliväliin, jotta moottori lämpenee kunnolla. Edistä moottorin lämpenemistä vaihtelemalla moottorin kierrosnopeutta hieman kaasun avulla. 10. Kun moottorin tyhjäkäynti toimii tasaisesti, työnnä rikastinvipu oikeaan ääriasentoon. 11. Anna moottorin lämmetä useita minuutteja ennen käyttöä. 4-tahtimoottoreiden käyttö kylmällä säällä Kondensaatio moottorin sisällä kasvaa, kun ulkolämpötila laskee. Jos ajoneuvoa käytetään ympärivuotisesti, tarkista öljymäärä usein. Lisääntynyt öljyn määrä saattaa olla merkki kondensaatiosta kampikammion pohjalla, mistä voi olla seurauksena moottorivaurio. Mahdollinen kondensaatio on poistettava. Jos öljyn määrä nousee tarkastuslasin yläosaan asti, vaihda öljy välittömästi. Käytä moottoria aina niin pitkään, että se saavuttaa käyttölämpötilansa, mikä vähentää kondensaatiota. 51

53 PÄÄSTÖJEN RAJOITUSJÄRJESTELMÄT Melupäästön rajoitusjärjestelmä Älä tee muutoksia moottorin tai imu- tai pakokaasujärjestelmän osiin, sillä muutokset saattavat vaikuttaa valtiollisten ja paikallisten meluvaatimusten täyttymiseen. Kampikammion päästöjen rajoitusjärjestelmä Tässä moottorissa on suljettu kampikammiojärjestelmä. Imujärjestelmä pakottaa ohivuotokaasut takaisin polttokammioon. Järjestelmä ei päästä ohivuotokaasuja ilmakehään. Pakokaasupäästöjen rajoitusjärjestelmä Tämän ajoneuvon pakokaasujärjestelmän päästöjä säätelevät moottorin ominaisuudet, kuten polttoaineen jakelun tehdasasetus ja sytytys. Moottori ja siihen liittyvät osat on pidettävä Polaris-määritysten mukaisina parhaan mahdollisen suorituskyvyn saavuttamiseksi. Moottorin tyhjäkäynnin säätö on ainoa Polariksen suosittelema säätö käyttäjän itsensä tehtäväksi. Kaikki muut säädöt on annettava valtuutetun Polaris-jälleenmyyjän suoritettavaksi. VAARA Jos ajoneuvoon asennetaan laitteita, jotka nostavat pakokaasupäästöt lakisääteisten rajojen yli, kaikki valmistajan ajoneuvolle myöntämät takuut raukeavat. Tällaisten laitteiden asentaminen voi lisäksi olla tämän ajoneuvon rekisteröintiä ja käyttöä koskevien lakien vastaista. Sähkömagneettiset häiriöt Tämä kipinäsytytysjärjestelmä on Kanadan ICES-002-normin ja eurooppalaisten direktiivien 97/24/EY ja 89/336/ETY mukainen. 52

54 KUNNOSSAPITO JA VOITELU Määräaikaishuollon kaavio Seuraavassa kaaviossa esitetyt määräaikaishuollon välit perustuvat normaaleihin ajo-olosuhteisiin. Raskaassa käytössä olevat ajoneuvot on tarkastettava ja huollettava useammin. Raskaan käytön määritelmä Usein toistuva mudassa, vedessä tai hiekassa ajaminen Kilpa-ajo tai kilpa-ajotyyppinen käyttö korkeilla kierroksilla Pitkäaikainen käyttö alhaisilla nopeuksilla, raskaan kuorman kuljettaminen Pitkäaikainen tyhjäkäynti Lyhyet matkat kylmällä säällä HUOMAA: Huolto ja säädöt ovat tarkkoja tehtäviä. Jos et tunne turvallisia huolto- ja säätötoimenpiteitä, anna nämä tehtävät valtuutetun Polaris-jälleenmyyjän tehtäväksi. Huoltotaulukon selitykset Suorita nämä toimet useammin, jos ajoneuvo on raskaassa käytössä. P Päästöjen rajoitusjärjestelmän huolto. Anna valtuutetun Polaris-jälleenmyyjän tehtäväksi. VAARA Symbolilla merkittyjen toimien virheellinen suorittaminen voi aiheuttaa osien vioittumisen, mistä voi olla seurauksena vakava tapaturma tai kuolema. Anna nämä huoltotoimet valtuutetun Polaris-jälleenmyyjän suoritettavaksi. 53

55 KUNNOSSAPITO JA VOITELU Määräaikaishuollon kaavio Huoltotoimet on tehtävä sen mukaan, mikä mainituista huoltoväleistä saavutetaan ensin. Kohde Huoltoväli (mikä ensin saavutetaan) Tuntia Kalenteri Kilometriä Huomautukset Ohjaus Ennen ajoa Tee tarvittavat säädöt. Etujousitus Ennen ajoa Katso Tarkastus ennen ajoa sivulla 49. Takajousitus Ennen ajoa Renkaat Ennen ajoa Jarrunesteen määrä Ennen ajoa Jarruvivun liikkuma Ennen ajoa Jarrujärjestelmät Ennen ajoa Pyörät/kiinnittimet Ennen ajoa Rungon kiinnittimet Ennen ajoa Moottoriöljyn määrä Ennen ajoa P P Ilmansuodatin, esisuodatin Päivittäin Tarkasta, puhdista usein P P Ilmanotto-ohjaimen sakkaputki Jäähdytysneste (jos käytössä) Päivittäin Tyhjennä näkyvät liat Päivittäin Tarkista määrä päivittäin, vaihda jäähdytysneste 2 vuoden välein Ajovalo/perävalo Päivittäin Tarkista toiminta, lisää eristerasvaa vaihdon jälkeen Ilmansuodatin, Viikoittain Tarkasta; vaihda tarvittaessa pääelementti Narukäynnistimen kotelo (jos on) Jarrupalojen kuluminen Viikoittain Tyhjennä vesi tarvittaessa, tarkasta usein märissä olosuhteissa 10 Kuukausittain 100 Tarkasta määräajoin Akku 20 Kuukausittain 200 Tarkasta navat, puhdista, testaa Etuvaihdelaatikon öljy (jos on) Keskivaihdelaatikon öljy (jos on) Takavaihdelaatikon öljy (jos on) 25 Kuukausittain 250 Tarkista määrä, vaihda vuosittain 25 Kuukausittain 250 Tarkista määrä, vaihda vuosittain 25 Kuukausittain 250 Tarkista määrä, vaihda vuosittain Vaihteistoöljy 25 Kuukausittain 250 Tarkista määrä, vaihda vuosittain Suorita nämä toimet useammin, jos ajoneuvo on raskaassa käytössä. P Päästöjen rajoitusjärjestelmän huolto Anna valtuutetun Polaris-jälleenmyyjän tehtäväksi. 54

56 KUNNOSSAPITO JA VOITELU Määräaikaishuollon kaavio P P Kohde Moottorin huohottimen suodatin (jos on) Moottoriöljyn vaihto (sisäänajo) Huoltoväli (mikä ensin saavutetaan) Tuntia Kalenteri Kilometriä 25 Kuukausittain Huomautukset 250 Tarkasta ja vaihda tarvittaessa 25 1 kk 250 Vaihda sisäänajoöljy kuukauden kuluttua Yleisvoitelu 50 3 kk 500 Voitele kaikki kiinnittimet, tapit, kaapelit jne. Vaihteensiirtovivusto 50 6 kk 500 Tarkasta, voitele, säädä Ohjaus 50 6 kk 500 Voitele Etujousitus 50 6 kk 500 Voitele Takajousitus 50 6 kk 500 Voitele P P P P P P Kaasuttimen kohokammio Kaasuvaijeri/ ETC-kytkin 50 6 kk 500 Tyhjennä kammio määräajoin ja ennen säilytystä 50 6 kk 500 Tarkasta, säädä, voitele; vaihda tarvittaessa Rikastimen vaijeri 50 6 kk 500 Tarkasta, säädä, voitele; vaihda tarvittaessa Kaasuttimen imuaukko/laippa 50 6 kk 500 Tarkasta imukammion tiivisteet ja ilmatiiviys Käyttöhihna 50 6 kk 500 Tarkasta, säädä ja vaihda tarvittaessa Jäähdytysjärjestelmä (jos käytössä) 50 6 kk 500 Tarkasta jäähdytysnesteen teho kausittain, painetestaa järjestelmä vuosittain Moottoriöljyn vaihto kk 1000 Vaihda sisäänajoöljy kuukauden kuluttua Öljynsuodattimen vaihto kk 1000 Vaihda öljynvaihdon yhteydessä Venttiilin välys kk 1000 Tarkasta, säädä P Suorita nämä toimet useammin, jos ajoneuvo on raskaassa käytössä. Päästöjen rajoitusjärjestelmän huolto Anna valtuutetun Polaris-jälleenmyyjän tehtäväksi. 55

57 KUNNOSSAPITO JA VOITELU Määräaikaishuollon kaavio P P 56 Kohde Huoltoväli (mikä ensin saavutetaan) Tuntia Kalenteri Kilometriä Huomautukset Polttoainejärjestelmä kk 1000 Tarkasta mahdolliset vuodot säiliön korkissa, johdoissa, polttoaineventtiilissä, pumpussa, kaasuttimessa; vaihda polttonestejohdot kahden vuoden välein Polttoainesuodatin kk 1000 Vaihda vuosittain Jäähdytin (jos käytössä) Jäähdytysletkut (jos käytössä) kk 1000 Tarkasta, puhdista ulko-pinnat kk 1000 Tarkasta vuotojen varalta Moottorin alusta kk 1000 Tarkasta Pakoputki/ kk 1000 Tarkasta äänenvaimennin P P Sytytystulppa kk 1000 Tarkasta; vaihda tarvittaessa Sytytyksen säätö kk 1000 Tarkasta Johdot kk 1000 Tarkasta kulumat, asennus, kiinnitys; lisää eristerasvaa liittimiin, joihin on päässyt vettä, mutaa jne. Kytkimet (ensiökytkin ja toisiokytkin) kk 1000 Tarkasta, puhdista, vaihda kuluneet osat Etupyörän laakerit kk 1600 Tarkasta; vaihda tarvittaessa Jarruneste kk 2000 Vaihda kahden vuoden välein P Tyhjäkäyntinopeus Säädä tarvittaessa Aurauskulma Tarkasta määräajoin, säädä osien vaihdon yhteydessä P Jalkajarru Tarkasta päivittäin, säädä tarvittaessa Ajovalon kohdistus Säädä tarvittaessa Suorita nämä toimet useammin, jos ajoneuvo on raskaassa käytössä. Päästöjen rajoitusjärjestelmän huolto Anna valtuutetun Polaris-jälleenmyyjän tehtäväksi.

58 KUNNOSSAPITO JA VOITELU Momenttisymboli =Kiristä kohde suositusten mukaisesti. Voitelusuositukset Tarkista ja voitele kaikki osat sivulta 53 alkavassa määräaikaishuollon kaaviossa ilmoitetuin välein. Kaaviossa luettelemattomat osat on voideltava yleisvoitelun voiteluvälien mukaisesti. Kohde Voiteluaine Tapa Moottoriöljy PS-4 0W50 Katso sivu 58. Jarrut Vain DOT 3 -neste Katso sivu 67. Vaihteisto Premium AGL Synthetic Katso sivut Gearcase Lube vaihdelaatikolle Takavaihdelaatikko Premium Vehicle Angle Katso sivut Drive Fluid (kulmavaihteen öljy) (1) A-etutukivarret Rasva Tarkasta; kiristä kiinnittimet; voitele (myös ajoneuvon pesun tai vedessä ajamisen jälkeen) (1) 57

59 KUNNOSSAPITO JA VOITELU Moottoriöljy Polaris PS-4 Synthetic 0W50 Oil on ainoa tässä moottorissa käytettäväksi suositeltava öljy. Jonkin muun API-hyväksytyn SH-öljyn käyttö on hyväksyttävää, jos öljyn viskositeettiluokitus on 0W-50. Öljy on ehkä vaihdettava useammin, jos käytetään jotain muuta öljyä kuin Polaris PS-4. Polaris-tuotteiden osanumerot ovat sivulla 93. Tarkista ja vaihda moottoriöljy sivulta 53 alkavassa määräaikaishuollon kaaviossa ilmoitetuin välein. VAROITUS Muun kuin suositellun öljyn käyttö saattaa aiheuttaa vakavia moottorivaurioita. Älä käytä muita öljyjä tai sekoita eri öljymerkkejä. 58

60 KUNNOSSAPITO JA VOITELU Öljyn tarkistus HUOMAA: Jos öljyn määrä nousee tarkistusten välillä viileissä ajo-olosuhteissa, se voi olla merkki epäpuhtauksien, kuten kaasun tai kosteuden kerääntymisestä kampikammioon. Jos öljyn määrä nousee tarkastuslasin yläosaan asti, vaihda öljy välittömästi. 1. Sijoita ajoneuvo tasaiselle alustalle. 2. Paina takakäsijarrua. 3. Käynnistä moottori. Anna sen käydä tyhjäkäyntiä 30 sekuntia. 4. Sammuta moottori. 5. Lukitse seisontajarru. 6. Katso öljyn määrä. Öljyn pinnan pitäisi olla tarkastuslasin keskikohdassa. 7. Lisää öljyä tarvittaessa. 59

61 KUNNOSSAPITO JA VOITELU Öljyn ja suodattimen vaihto Vaihda moottoriöljy sivulta 53 alkavassa määräaikaishuollon kaaviossa ilmoitetuin välein. Vaihda öljynsuodatin aina öljynvaihdon yhteydessä. Vaihda öljy useammin, jos ajoneuvoa käytetään usein: pölyisissä tai märissä olosuhteissa. alle 12 C:n lämpötilassa. lyhyisiin matkoihin C:n lämpötilassa (moottori ei ehdi saavuttaa käyttölämpötilaansa). VAROITUS Jos mönkijä jätetään ilman öljyä pitkäksi aikaa, öljypumppu saattaa tyhjentyä, mistä voi olla seurauksena moottorivaurio. Vaihda öljy ja suodatin muutaman tunnin sisällä öljyn poistosta. Älä jätä ajoneuvoa ilman öljyä yön yli. 1. Käytä Polariksen suosittelemia tuotteita. 2. Sijoita ajoneuvo tasaiselle alustalle. 3. Paina takakäsijarrua. 4. Käynnistä moottori. Anna sen käydä tyhjäkäyntiä kaksi minuuttia. 5. Sammuta moottori. 6. Lukitse seisontajarru. 60

62 KUNNOSSAPITO JA VOITELU Öljyn ja suodattimen vaihto 7. Aseta tyhjennysastia ajoneuvon alle. 8. Irrota tyhjennystulppa. 9. Valuta öljy. VAROITUS Kuuma öljy saattaa aiheuttaa vakavia palovammoja. Älä päästä kuumaa öljyä kosketuksiin ihon kanssa. 10. Asenna tyhjennystulppa takaisin uuden tiivistelaatan kanssa. =15 Nm 11. Aseta riepuja öljynsuodattimen alle. 12. Käännä suodatinta vastapäivään öljynsuodattimen avaimella ja irrota suodatin. 13. Puhdista suodattimen tiivistealue moottorissa. 61

63 KUNNOSSAPITO JA VOITELU Öljyn ja suodattimen vaihto 14. Voitele suodattimen 0-rengas. 15. Asenna uusi öljynsuodatin. Kun suodatin koskettaa moottorin pintaa, käännä sitä käsin puoli kierrosta. 16. Irrota öljyn täyttötulppa. 17. Lisää 850 ml 0W/50-öljyä. 18. Asenna täyttötulppa takaisin paikalleen. 19. Käynnistä moottori. Anna sen käydä tyhjäkäyntiä kaksi minuuttia. 20. Sammuta moottori. 21. Varmista, ettei öljyä vuoda. 22. Tarkista öljyn määrä. 23. Lisää öljyä tarvittaessa. 24. Hävitä käytetty öljy ja suodatin asianmukaisesti. 62

64 KUNNOSSAPITO JA VOITELU Vaihdelaatikon tekniset tiedot Vaihdelaatikko Voiteluaine Tilavuus Täyttötulpan kiristysmomentti Vaihteisto Takavaihdelaatikko Premium AGL Synthetic Gearcase Lubricant vaihdelaatikolle Premium ATV Angle Drive Fluid Vaihteistoöljyn tarkistus 1. Sijoita ajoneuvo tasaiselle alustalle. 2. Kytke vaihde. 3. Lukitse seisontajarru. Tyhjennys-/ tarkistustulpan kiristysmomentti 550 ml 24 Nm 120 ml 34 Nm 24 Nm R N F 4. Katso öljyn määrä tarkastuslasin läpi. Öljyn pinnan pitäisi olla arvojen 1/4 ja 3/4 välillä. 3/4 1/4 5. Lisää nestettä tarvittaessa. 6. Asenna täyttötulppa takaisin paikalleen. 63

65 KUNNOSSAPITO JA VOITELU Vaihteistoöljyn vaihto 1. Sijoita ajoneuvo tasaiselle alustalle. 2. Kytke vaihde. 3. Lukitse seisontajarru. R N F 4. Irrota täyttötulppa. 5. Irrota tyhjennystulppa. 6. Valuta neste tyhjennysastiaan. 7. Asenna tyhjennystulppa takaisin paikalleen. =24 Nm 8. Lisää 550 ml suositeltua nestettä. 9. Asenna täyttötulppa takaisin paikalleen. 10. Varmista, ettei nestettä vuoda. 64

66 KUNNOSSAPITO JA VOITELU Takavaihdelaatikon öljyn tarkistus 1. Sijoita ajoneuvo tasaiselle alustalle. 2. Kytke vaihde. 3. Lukitse seisontajarru. R N F 4. Irrota tarkistustulppa. Katso öljyn määrä. Öljyn pinnan pitäisi olla tulpan aukon alaosan kohdalla. 5. Irrota täyttötulppa. Lisää nestettä tarvittaessa. 6. Asenna täyttötulppa takaisin paikalleen. =34 Nm 7. Asenna tarkistustulppa takaisin paikalleen. =24 Nm 65

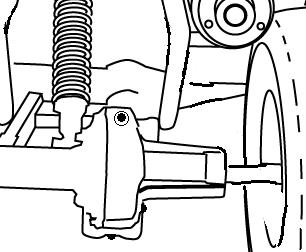

67 KUNNOSSAPITO JA VOITELU Takavaihdelaatikon öljyn vaihto 1. Irrota jalaslevy. 2. Irrota tyhjennystulppa. 3. Valuta neste tyhjennysastiaan. 4. Puhdista tyhjennystulppa ja asenna se takaisin uuden tiivistelaatan kanssa. =24 Nm 5. Irrota täyttötulppa. 6. Lisää 120 ml suositeltua nestettä. 7. Asenna täyttötulppa takaisin paikalleen. =34 Nm 8. Varmista, ettei nestettä vuoda. 9. Asenna jalaslevy takaisin paikalleen. 66

68 KUNNOSSAPITO JA VOITELU Jarrut Normaalikäytössä säiliöön ulottuu kalvo, kun nestemäärä laskee. Jos nestemäärä on alhainen ja säiliöön ei ulotu kalvoa, vuoto on todennäköinen. Jarrujärjestelmä on annettava jälleenmyyjän tarkastettavaksi. Täytä säiliö tarvittaessa, jos kantta löysätään tai jos se irrotetaan, jotta kalvo toimisi oikein. Käytä Polaris DOT 3 -jarrunestettä. Älä täytä liian täyteen. HUOMAA: Säiliöiden tasot laskevat, kun jarrupalat kuluvat. Kun jarrunesteen tasoa tarkistetaan, ajoneuvon on oltava tasaisella alustalla ja ohjaustanko suorassa. Jos jarrunestettä on vähän, tarkasta jarrupalojen paksuus ennen jarrunesteen lisäämistä. ÄLÄ TÄYTÄ LIIAN TÄYTEEN. Jarrujen tarkistus Tee seuraavat tarkistukset, jotta jarrujärjestelmät pysyvät hyvässä käyttökunnossa. Tee tarkistukset useammin, jos jarruja käytetään erityisen paljon normaalissa käytössä. VAARA Älä täytä säiliötä liian täyteen. Liian täyteen täytetty pääsylinteri saattaa aiheuttaa jarrujen laahaamista tai lukkiutumista, mistä voi olla seurauksena jarrujen tehon menetys tai hallinnan menetys. Pidä jarrunesteen määrä suositellulla tasolla. 1. Tarkista säännöllisesti, ettei jarrujärjestelmissä ole nestevuotoja. 2. Tarkasta, ettei jarrujen liikkuma ole liian suuri ja etteivät jarrut tunnu pehmeiltä. 3. Tarkasta, etteivät jarrupalat ole kuluneet, vahingoittuneet tai löysät. Vaihda jarrupalat, kun niiden paksuus on 1 mm. 4. Tarkista jarrulevyjen kiinnitys ja 1 mm jarrutuspintojen kunto. 67

69 KUNNOSSAPITO JA VOITELU Jarrut Jarruneste (jalkajarru) Tarkista jarrunesteen määrä aina ennen ajoneuvon käyttöä. Jarrujen pitäisi tuntua lujilta, kun niitä käytetään. Pehmeältä tuntuvat tai heikot jarrut saattavat olla merkki nestevuodosta tai nesteen alhaisesta määrästä. Nesteen alhainen määrä saattaa tarkoittaa myös sitä, että jarrupalat ovat kuluneet ja että ne on vaihdettava. Älä käytä ajoneuvoa, jos jarrut tuntuvat pehmeiltä tai heikoilta. Ota yhteys jälleenmyyjään ja sovi huollosta. Jalkajarrun pääsylinteri sijaitsee oikean takalokasuojan alla. Katso nesteen määrä astian rungon läpi. Nestettä on täysi määrä, jos sitä on MAX-merkintään asti. Lisää jarrunestettä, jos sen määrä laskee MIN-merkkiin. VAARA Kun jarrunestepullo avataan, se imee kosteutta ilmasta, mikä laskee jarrunesteen kiehumispistettä. Siitä voi olla seurauksena jarrujen tehon menetys liian aikaisin ja mahdollinen onnettomuus. Älä säilytä avattua jarrunestettä. Hävitä kaikki käyttämättä jääneet nesteet asianmukaisesti. Max Min 68

70 KUNNOSSAPITO JA VOITELU Jarrut Jarrun välys Mittaa etu- ja takajarruvipujen välys mm ajoittain. Kummankin käsijarrun hyväksyttävä välys on mm. Jotta jarruvipujen välystä voidaan säätää, jarruvivun alustassa olevaa säätömutteria on löysättävä. Kierrä jarruvaijeria, kunnes välys on sopiva. Kiristä säätömutteri tiukkaan. Jarruvivun liikkuma Huolla jarrut, kun jommankumman jarruvivun liikkuma on 114 mm. Huolla jarrut aina, kun pysähtymisvoima ei ole riittävä määritetyllä vivun liikkuman asetuksella. 114 mm 69

71 KUNNOSSAPITO JA VOITELU Ohjaus/jousitus Aurauskulman säätö Tarkista ajoneuvon aurauskulman säätö seuraavien ohjeiden mukaisesti. Suositeltu aurauskulma on 3 6 mm ulospäin. 1. Aseta ohjaustanko siten, että ajoasento on suoraan eteenpäin. 2. Aseta ajoneuvon eteen telineet (1), kohtisuoraan takapyöriin nähden. 3. Sido joustava naru telineiden ympärille ja varmista, että naru koskettaa juuri ja juuri takarenkaiden sivupintaa ajoneuvon kummallakin puolella ja kulkee telineiden ympäri ajoneuvon etuosassa (2). 4. Mittaa välimatka narusta vanteeseen etuvanteen (3) etuja takaosassa. Taemman lukeman pitäisi olla 2 3 mm enemmän kuin etulukeman. 2 3 HUOMAA: Jos kulma on väärä, ota yhteys Polarisjälleenmyyjään. VAARA Älä yritä säätää aurauskulmaa itse. Kaikki ohjauksen säädöt on annettava valtuutetun Polaris-jälleenmyyjän tehtäväksi. 1 Takajouset Takaiskunvaimentimen jousia voidaan säätää. Kiristä jousta kiertämällä säädintä (2) myötäpäivään tai löysää sitä kiertämällä vastapäivään. 2 70

72 KUNNOSSAPITO JA VOITELU Ohjaus/jousitus Ohjauskokoonpano Tarkista määräajoin, ettei ajoneuvon ohjauskokoonpanossa ole löysiä muttereita tai pultteja. Jos löysiä muttereita tai pultteja löytyy, anna ajoneuvo Polaris-jälleenmyyjän huollettavaksi ennen käyttöä. Ohjaustangon säätö 1. Irrota ohjaustangon suojus. 2. Löysää kaikkia neljää ohjaustangon pulttia (älä irrota niitä). 3. Säädä ohjaustanko haluttuun korkeuteen. HUOMAA: Varmista, ettei ohjaustanko koske bensiinisäiliöön tai mihinkään koneen osaan, kun se käännetään täysin vasemmalle tai oikealle. 4. Kiristä kumpikin etupultti (1) ja sitten kumpikin takapultti (2). =14 17 Nm HUOMAA: Takapulttien kohdalla pitäisi olla noin 3 mm:n rako. VAARA Ohjaustangon väärä säätö tai kiristyspulttien kiristäminen väärään momenttiin saattaa rajoittaa ohjausta tai aiheuttaa kahvojen löystymisen, mistä on seurauksena hallinnan menetys. Noudata säätöohjeita tarkasti tai anna ajoneuvo Polaris-jälleenmyyjän huollettavaksi

73 KUNNOSSAPITO JA VOITELU Kaasuttimen tyhjäkäynnin säätö TÄRKEÄÄ: Tämä Polaris-ajoneuvo on säädetty tehtaalla toimimaan optimaalisesti metrin korkeudessa ja 4 C:n lämpötilassa tai lämpimämmässä. Yli 1800 metrin korkeudessa moottorin ilma-/polttoaineseos rikastuu liikaa ja moottori menettää noin 3 % tehostaan jokaista 300 metrin nousua kohden. Tätä tehoa ei saa takaisin, mutta kaasutinta ja vetojärjestelmää voi säätää tehokkaamman käytön saavuttamiseksi. Polaris-jälleenmyyjältä lisävarusteina saatavat suuttimet ja variaattorin osat ovat välttämättömiä yli 1800 metrin korkeudessa ajoa varten. Suihkutusta tarvitaan vain käytettäessä alle 4 asteen lämpötilassa 1800 metrin korkeudessa tai alempana. HUOMAA: Vääränlaisen suihkutuksen käyttö saattaa heikentää suorituskykyä ja aiheuttaa moottorin ylikuumenemista tai vaurioita. Pyydä lisätietoja suihkutuksesta Polaris-jälleenmyyjältä. Tarvittaessa kaasutinta voidaan säätää. 1. Sijoita ajoneuvo tasaiselle alustalle. 2. Paina takakäsijarrua. 3. Käynnistä moottori. 4. Lukitse seisontajarru. 5. Käytä moottoria noin viiden minuutin ajan. 6. Sammuta moottori. 7. Nosta kierrosnopeutta säätämällä kaasuttimen tyhjäkäyntiruuvia myötäpäivään tai laske sitä säätämällä ruuvia vastapäivään. + RPM RPM 72

74 KUNNOSSAPITO JA VOITELU Kaasuvaijerin välyksen säätö 1. Etsi kaasuvaijerin säädin (A) ohjaustangosta. A 2. Liu uta suojukset (B) vaijerin säätimen holkista (C). Löysää säädintä (D). B C B D 3. Käännä säädintä, kunnes vivun välys on noin 1,6 3,2 mm. HUOMAA: Liikuta kaasuvipua useita kertoja edestakaisin säädön aikana. 1,6 3,2 mm 4. Kiristä säädin. Liu uta suojukset vaijerin säätimen päälle, kunnes ne koskettavat toisiaan säätimen keskikohdassa. HUOMAA: Moottorin kierrosnopeuden ei pitäisi kohota, kun ohjaus käännetään kokonaan vasemmalle tai oikealle. Jos niin tapahtuu, säädä vaijerin välys. 73

75 KUNNOSSAPITO JA VOITELU Pyörien irrotus/asennus VAROITUS Ajoneuvon käyttö väärin asennetuilla pyörillä vaikuttaa ajoneuvon ajo-ominaisuuksiin ja voi aiheuttaa onnettomuuden, josta voi olla seurauksena vakava loukkaantuminen tai kuolema. Käytä aina alkuperäistä kokoa ja tyyppiä, kun vaihdat renkaat. Asenna pyörät oikein. 1. Sijoita ajoneuvo tasaiselle alustalle. 2. Kytke vaihde. 3. Lukitse seisontajarru. R N F 4. Aseta tunkit turvallisesti ajoneuvon alle. 5. Irrota pyörän mutterit ja irrota pyörä. 74

76 KUNNOSSAPITO JA VOITELU Pyörien irrotus/asennus 6. Aseta pyörä navan päälle. 7. Asenna pyörän mutterit kiristäen sormin. 8. Irrota tunkit varovasti. 9. Kiristä pyörän mutterit. =27 Nm 75

77 KUNNOSSAPITO JA VOITELU Renkaat Renkaiden kulutuspinta Vaihda renkaat aina, kun kulutuspinta on 3 mm tai alle. 3 mm VAARA Ajoneuvon käyttö kuluneilla renkailla, väärin täytetyillä renkailla, standardista poikkeavilla renkailla tai väärin asennetuilla renkailla vaikuttaa ajoneuvon ajo-ominaisuuksiin ja voi aiheuttaa onnettomuuden. Pidä rengaspaine ajoneuvon kilvessä ja käyttöoppaan teknisissä tiedoissa (sivulta 94 alkaen) ilmoitettujen suositusten mukaisena. Käytä vain alkuperäistä kokoa ja tyyppiä, kun vaihdat renkaat. Varmista, että pyörät on asennettu oikein. Vaihda renkaat, kun kulutuspinta on 3 mm tai alle. Pyörien ja navan kiristäminen Pyörän navan ja laakereiden tiukkuus ja karamutterin kiinnitys ovat erityisen tärkeitä. Nämä huoltotoimet on annettava valtuutetun jälleenmyyjän tehtäväksi. 76

78 KUNNOSSAPITO JA VOITELU Ilmansuodatin 1. Kytke vaihde. 2. Lukitse seisontajarru. R N F 3. Irrota istuin. 4. Avaa ilmanotto-ohjaimen pidikkeet. Irrota ilmanotto-ohjaimen kansi. 5. Löysää letkuliitintä ja irrota suodatin. 6. Irrota esisuodatin suodattimesta. Pese esisuodatin saippuavedessä. Huuhtele ja anna kuivua. HUOMAA: Vaihda suodatin tarvittaessa. 7. Asenna kaikki osat takaisin päinvastaisessa järjestyksessä. 77

79 KUNNOSSAPITO JA VOITELU Sytytystulpat 1. Irrota sytytystulpan suojus. 2. Käytä työkalupussissa olevaa erityisavainta ja irrota sytytystulppa kiertämällä sitä vastapäivään. 3. Tarkasta, etteivät elektrodit ole kuluneet ja ettei niihin ole kerääntynyt hiilikarstaa. Vaihda kuluneet tai likaantuneet tulpat. Varmista ennen asennusta, että kärkiväli on suositusten mukainen. 4. Asenna sytytystulppa takaisin paikalleen. =19 Nm 5. Asenna sytytystulpan suojus takaisin paikalleen. 78

80 Sytytystulpat Sytytystulppien kunto KUNNOSSAPITO JA VOITELU Normaali Eristimen kärki on tummentunut tai ruskea. Tulpassa on vähän karstaa. Elektrodit eivät ole palaneet tai kuluneet. Tällöin moottorin ja huollon tyyppi ja lämpöarvo ovat oikein. HUOMAA: Kärki ei saa olla valkoinen. Valkoinen eristimen kärki on merkki ylikuumenemisesta, jonka on aiheuttanut vääränlainen sytytystulppa tai väärät kaasutussäädöt. Likainen Eristimen kärki on musta. Sytytyspää on kostean kalvon peitossa. Koko kärki saattaa olla hiilikerroksen peitossa. Yleensä elektrodit eivät ole kuluneet. Tavallisia likaantumisen syitä ovat liiallinen öljynkulutus, rikastimen väärä käyttö tai väärät kaasutussäädöt. Sivupaneelin irrotus 1. Irrota istuin. 2. Irrota kuusi kiinnitintä (A), joilla sivupaneeli on kiinni ajoneuvossa. 3. Vedä paneeli irti ajoneuvosta. A 79

81 KUNNOSSAPITO JA VOITELU Ajoneuvo vedessä VAROITUS Jos ajoneuvo pysähtyy ollessaan kokonaan veden alla, seurauksena voi olla vakava moottorivaurio, jos laitetta ei tarkasteta perusteellisesti. Vie ajoneuvo jälleenmyyjälle ennen moottorin käynnistämistä. Jos ajoneuvo on ollut kokonaan upoksissa ja sitä ei ole mahdollista viedä huollettavaksi ennen käytön jatkamista, toimi seuraavien ohjeiden mukaisesti. 1. Siirrä ajoneuvo pois vedestä. 2. Sulje polttoaineventtiili. 3. Irrota sytytystulppa. 4. Valuta kaikki vesi ilmanotto-ohjaimesta. 80

82 KUNNOSSAPITO JA VOITELU Ajoneuvo vedessä 5. Löysää kaasuttimen tyhjennysruuvia ja tyhjennä kaasutin vedestä. 6. Käynnistä moottori sähkökäynnistimellä useita kertoja. 7. Kuivaa sytytystulppa. Asenna sytytystulppa takaisin paikalleen. Asenna tarvittaessa uusi sytytystulppa. =19 Nm 8. Kiristä kaasuttimen tyhjennysruuvi. 9. Avaa polttoaineventtiili. 10. Yritä käynnistää moottori. Toista kuivaus tarvittaessa. 11. Vie ajoneuvo pikaisesti jälleenmyyjän huollettavaksi riippumatta siitä, onnistuuko käynnistäminen vai ei. HUOMAA: Jos vettä on päässyt CVT-voimansiirtoon, noudata CVT:n kuivausohjeita. Katso sivu

83 KUNNOSSAPITO JA VOITELU Portaaton voimansiirto (CVT) VAARA Älä muunna mitään CVT-järjestelmän osaa. Muuntaminen saattaa vähentää osan kestävyyttä, jolloin se voi mennä epäkuntoon ajettaessa suurilla nopeuksilla. CVT-järjestelmä on tasapainotettu tarkasti. Kaikki muutokset heikentävät järjestelmän tasapainoa ja aiheuttavat osien värähtelyä ja ylimääräistä kuormitusta. CVT-järjestelmä pyörii suurella nopeudella ja aiheuttaa voimakkaan paineen kytkimen osille. Tämä tuote on valmistettu turvalliseksi kattavan suunnittelun ja testauksen ansiosta. Käyttäjän vastuulla on kuitenkin varmistaa, että tämä järjestelmä säilyy turvallisena: Noudata aina kaikkia suositeltuja huolto-ohjeita. Ota yhteys jälleenmyyjään silloin, kun käyttöoppaassa niin suositellaan. Tämä CVT-järjestelmä on tarkoitettu käytettäväksi vain Polaris-tuotteissa. Älä asenna sitä mihinkään muuhun tuotteeseen. Varmista aina, että CVT-kotelo on tukevasti paikallaan käytön aikana. 82

84 KUNNOSSAPITO JA VOITELU Portaaton voimansiirto (CVT) CVT:n kuivaus Jos CVT-järjestelmään pääsee vettä, kuivaa järjestelmä ennen ajoneuvon käyttöä. 1. Aseta vaihde vapaalle. 2. Lukitse seisontajarru. R N F 3. Irrota tyhjennystulppa. 4. Valuta vesi ulos. 5. Asenna tyhjennystulppa takaisin paikalleen. =24 Nm 6. Käynnistä moottori. 7. Käytä kaasua tehoa vaihdellen sekunnin ajan, jotta kosteus poistuu, ja anna hihnan ja kytkinten kuivua. Älä pidä kaasua täysin avoimena. 8. Anna moottorin kierrosnopeuden laskea tyhjäkäynnille. 9. Testaa, luistaako hihna. Jos hihna luistaa, toista toimenpide. 10. Vie ajoneuvo viipymättä jälleenmyyjän huollettavaksi. 83

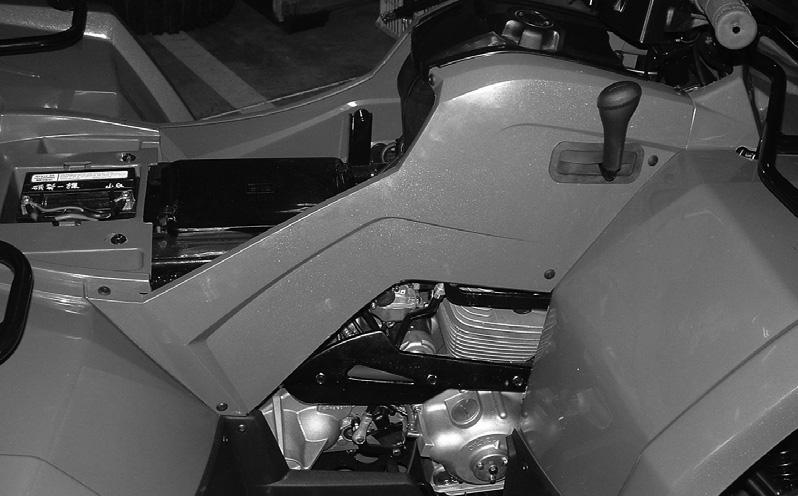

85 KUNNOSSAPITO JA VOITELU Akku VAARA Akun kaapeleiden kytkeminen tai irrottaminen väärin voi synnyttää kipinöitä, mistä voi olla seurauksena räjähdys ja vakava tapaturma tai kuolema. Kun irrotat akkua, irrota aina negatiivinen (musta) kaapeli ensin. Kun asennat akun takaisin paikalleen, kytke aina negatiivinen (musta) kaapeli viimeiseksi. Akun irrotus 1. Kytke vaihde. 2. Lukitse seisontajarru. R N F 3. Irrota istuin. 4. Irrota akun pidikehihna. 5. Irrota musta (negatiivinen) kaapeli ensin. 6. Irrota seuraavaksi punainen (positiivinen) kaapeli. 7. Nosta akku esiin akkutilasta. 84

86 Akku Akun asennus 1. Asenna aina täyteen ladattu akku. Katso sivu Aseta akku akkupitimeen. KUNNOSSAPITO JA VOITELU 3. Kytke ja kiristä punainen (positiivinen) kaapeli ensin. 4. Kytke ja kiristä musta (negatiivinen) kaapeli viimeiseksi. 5. Kiinnitä pidikehihna. 6. Varmista, että kaapelit on viety oikein. 7. Asenna istuin takaisin paikalleen. 85

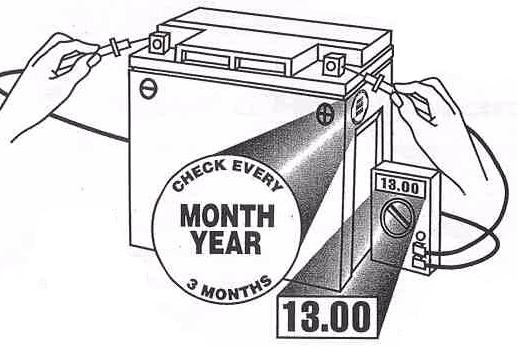

87 KUNNOSSAPITO JA VOITELU Akku Akun säilytys Kun akkua ei käytetä kolmeen kuukauteen tai pitempään, irrota akku ajoneuvosta. Varmista, että se on täyteen ladattu ja sijoita se suojaan auringonvalolta viileään ja kuivaan paikkaan. Tarkista akun jännite kuukauden välein säilytyksen aikana ja lataa se tarvittaessa täyteen. HUOMAA: Akun latausta voidaan pitää yllä Polaris Battery Tender -laturilla (osanro ) tai lataamalla noin kerran kuukaudessa normaalin purkautumisen kompensoimiseksi. Battery Tender -laturin voi pitää kytkettynä säilytyksen ajan. Se lataa akun automaattisesti, jos jännite laskee määritetyn pisteen alle. Akun lataus Seuraavat akun latausohjeet koskevat vain käyttöön otetun, suljetun akun asennusta. Lue kaikki ohjeet ennen akun asennusta. Suljettu akku on valmiiksi täytetty akkunesteellä. Se on suljettu ja ladattu täyteen tehtaalla. Pidä suljettu akku aina täyteen ladattuna. ÄLÄ revi tiivistenauhaa irti. ÄLÄ lisää tähän akkuun mitään muita nesteitä. Täyteen ladatun akun lukema on 12,8 V tai korkeampi. 1. Tarkista akun jännite volttimittarilla tai yleismittarilla. 2. Jos jännite on alhainen, lataa akkua enintään 1,2 ampeerin virralla, kunnes jännite on 12,8 tai enemmän. HUOMAA: Jos käytät automaattista laturia, tutustu laturin valmistajan latausohjeisiin. Jos käytät vakiovirtalaturia, noudata sivun 87 ohjeita. 86

88 KUNNOSSAPITO JA VOITELU Akku Akun latauskaavio (vakiovirtalaturi) Latauksen tila Jännite Toimenpide Latausaika* 100% 12,8 13,0 volttia Ei mitään. Tarkista 3 kuukauden kuluttua valmistuspäivästä 75% 100% 12,5 12,8 volttia Saattaa tarvita hieman latausta. Jos ei ladata, tarkista 3 kk:n kuluttua (Käytettäessä vakiovirta-laturia ja akun yläosassa määritettyjä standardiampeereja) Ei tarvita. 3 6 tuntia 50% 75% 12,0 12,5 volttia Tarvitsee latausta 5 11 tuntia 25% 50% 11,5 12,0 volttia Tarvitsee latausta Vähintään 13 tuntia. Varmista latauksen tila 0% 25% 11,5 volttia tai vähemmän Tarvitsee latausta Vähintään 20 tuntia HUOMAA: Varmista akun kunto ennen latausta ja 1 2 tuntia sen jälkeen. VAARA Ylikuumentunut akku saattaa räjähtää ja aiheuttaa vakavan tapaturman tai kuoleman. Tarkkaile latausaikoja huolellisesti. Lopeta lataaminen, jos akku lämpenee huomattavasti. Anna sen viiletä ennen latauksen jatkamista. 87

89 KUNNOSSAPITO JA VOITELU Valot VAARA Huonot valot saattavat aiheuttaa hallinnan menetyksen tai onnettomuuden. Valot likaantuvat normaalikäytössä. Pese ajo- ja perävalot usein. Kuumat osat saattavat aiheuttaa vakavia palovammoja. Älä huolla ajovalon lamppuja, ennen kuin ne ovat viilenneet. Ajovalon lampun vaihto Ajovalon saa avattua edestä irrottamalla etusuojuksen ja johtosarjan. Irrota ajovaloasennelma ajoneuvosta. Jos haluat päästä ajovaloasennelmaan irrottamatta etusuojusta, kurota ylös ohjaamon etuosan alta. 1. Irrota kumisuojus ajovalon takaa. 2. Kierrä kantaa vastapäivään ja vedä se irti ajovaloasennelmasta. 3. Irrota ajovalon lamppu. 4. Asenna uusi ajovalon lamppu. 5. Asenna kaikki osat takaisin paikoilleen. Perävalon vaihto 1. Irrota perävalon suojuksen ruuvit. 2. Irrota suojus. 3. Irrota lamppu. 4. Lisää kantaan eristerasvaa ja asenna uusi lamppu. 5. Testaa, että perävalo/jarruvalo toimii oikein. 6. Asenna suojus takaisin paikalleen. 88

90 KUNNOSSAPITO JA VOITELU Ajoneuvon puhdistus Ajoneuvon puhtaana pitäminen pidentää osien ikää. Käytä puutarhaletkua ja ämpärillistä miedon saippuan ja veden sekoitusta. Käytä ammattikäyttöön tarkoitettua pesukäsinettä ja pese rungon yläosa ensin ja alaosat viimeiseksi. Huuhtele usein puhtaalla vedellä. Pyyhi ajoneuvo säämiskällä kuivaksi. Älä käytä painepesuria. Painepesuri voi vahingoittaa osia. Jos painepesuria on käytettävä, ole erityisen varovainen, ettei vettä pääse pyörän laakereihin, vaihteiston tiivisteisiin, rungon paneeleihin, jarruihin ja varoitustarroihin. Rasvaa kaikki nipat välittömästi pesun jälkeen ja anna ajoneuvon käydä vähän aikaa, jotta kaikki moottoriin tai pakokaasujärjestelmään mahdollisesti päässyt vesi haihtuu. HUOMAA: Jos varoitus- ja turvatarrat vahingoittuvat, pyydä Polaris-jälleenmyyjältä ilmaiset varatarrat. Ajoneuvon vahaus Vahaa ajoneuvo millä tahansa hankaamattomalla autovahalla. Vältä karkeita puhdistusaineita, sillä ne voivat naarmuttaa pintaa. VAROITUS Jotkin tuotteet, kuten hyönteiskarkotteet ja kemikaalit, vaurioittavat muovipintoja. Ole varovainen käyttäessäsi näitä tuotteita lähellä muovipintoja. 89

91 KUNNOSSAPITO JA VOITELU Ajoneuvon säilytys Polaris-tuotteiden osanumerot ovat sivulla 93. Pese ajoneuvo Katso sivu 89. Stabiloi polttoaine 1. Täytä polttoainesäiliö. 2. Lisää Polaris Carbon Clean Fuel Treatment- tai Polaris Fuel Stabilizer -ainetta. Noudata kannun ohjeita. (Carbon Clean Plus vähentää bakteerien kasvun mahdollisuutta polttoainejärjestelmässä.) Anna lisäaineen levitä polttoaineen välityksellä säiliöön ja kaasuttimeen noin minuutin käytön ajan. 3. Sulje polttoaineventtiili. 4. Tyhjennä kaasuttimen kammio. Vaihda öljy ja suodatin Vaihda öljy ja suodatin. Katso sivu 60. Ilmansuodatin/ilmanotto-ohjain Tarkasta ja puhdista (tai vaihda) esisuodatin ja ilmansuodatin. Puhdista ilmanotto-ohjain ja tyhjennä sakkaputki. Katso sivu 77. Tarkista/vaihda nesteet Tarkista nestetasot ja vaihda nesteet tarvittaessa. Vaihteisto Jarruneste Akun säilytys Irrota akku. Varmista, että se on täyteen ladattu. Katso sivu

92 KUNNOSSAPITO JA VOITELU Ajoneuvon säilytys Moottorin suojaöljy Käytä Polaris Engine Fogging Oil -suojaöljyä. Noudata etiketin ohjeita huolellisesti. VAROITUS Moottorin käynnistäminen säilytysjakson aikana heikentää suojaavaa öljykalvoa, mistä voi olla seurauksena moottorivaurio. Älä koskaan käynnistä moottoria säilytysjakson aikana. Säilytysalue/suojus 1. Varmista, että rengaspaine on suositusten mukainen. 2. Käytä rungon alla sopivia tukia ja nosta ajoneuvoa hieman, jotta renkaat eivät koske maahan. 3. Huolehdi säilytysalueen hyvästä ilmanvaihdosta. 4. Peitä laite sopivalla suojuksella. Älä käytä muovia tai päällystettyjä materiaaleja, sillä ne estävät asianmukaisen ilmanvaihdon, mistä voi olla seurauksena kondensaatiota, ruostumista ja hapettumista. 91

93 KUNNOSSAPITO JA VOITELU Ajoneuvon kuljetus Noudata seuraavia ohjeita ajoneuvoa kuljetettaessa. 1. Sammuta moottori. Irrota virta-avain, jotta se ei katoa kuljetuksen aikana. 2. Kytke vaihde. 3. Lukitse seisontajarru. R N F 4. Sulje polttoaineventtiili. 5. Varmista, että polttoainekorkki, öljykorkki ja istuin on oikein asennettu. 6. Kiinnitä mönkijän RUNKO lujasti kuljetusyksikköön tarkoitukseen sopivilla hihnoilla tai köydellä. 92
