11 1 Järjestelmän esittely

12 2 1 Järjestelmän esittely Etupaneeli Tietokoneen etupaneelissa on seuraavat ominaisuudet: Kuvake Kuvaus 5,25-tuumaiset levyasemapaikat 3,5-tuumaiset levyasemapaikat Mikrofonin tuloliitin (etu) Kaiutin/line-out -liitin (etu) USB-portit Takapaneeli OBR (Yhden painikkeen palautuksen) -painike (vain tietyissä malleissa) Ilmaisimet Virtapainike Tietokoneen takapaneelissa on seuraavat ominaisuudet: Kuvake Kuvaus Virtalähde Verkkokaapelin liitin Jännitteen valintakytkin PS/2-hiiriliitin PS/2-näppäimistöliitin Sarjaliitin

13 3 Kuvake Kuvaus Rinnakkais/tulostinliitin Ulkoisen näytön liitin USB-portit Verkkoliitin Audioliittimet Laajennuskorttipaikat Rungon lukko DVI-liitin (vain tietyissä malleissa) Seuraavassa taulukossa on esitetty takapaneelin audioliittimien toiminnot: Väri/käyttö Kuulokkeet 1.1 CH 3.1 CH 5.1 CH 7.1 CH Sininen Vihreä Line-in Line-in Line-in Line-in Line-in Kuulokkeet Line-out Etu Etu Etu Vaaleanpunainen Mikrofonitulo Mikrofonitulo Mikrofonitulo Mikrofonitulo Oranssi Taka Taka Musta Keski/ woofer Keski/ woofer Keski/ woofer Harmaa Sivu Huomautus: Katso lisätietoja kohdasta "Oheislaitteiden liittäminen" sivulla 7.

14 4 1 Järjestelmän esittely Optinen asema Tietokoneessasi saattaa olla CD-ROM-, DVD-ROM-, DVD/CD-RW Combo, DVD-Dual- tai DVD-Super multi -asema. Tämä asema sijaitsee tietokoneesi etupaneelissa. CD-ROM-asemalla voit toistaa erilaisia CD-levyjä. DVD-asema pystyy lukemaan CD-, CD-I-, video-cd- ja digitaalisia videolevyjä (DVD). CD-RW-, DVD-Dual- ja DVD-Super multi -asemat voivat tallentaa (polttaa) tallennettavia levyjä. Varoitus: Optiset levyt ovat hauraita ja niitä on käsiteltävä varovasti. Levyn laittaminen optiseen asemaan: 1 Paina etupaneelissa olevaa aseman avauspainiketta. 2 Kun kelkka on avautunut, aseta levy varovasti kelkkaan etikettipuoli ylöspäin. 3 Sulje kelkka painamalla sitä varovasti sisään. Levyistä huolehtiminen Optisissa levyissä ei saa olla sormenjälkiä, likaa tai naarmuja. Lika tai naarmut saattavat estää levyn lukemisen tai vahingoittaa asemaa. Pidä levyt koteloissa, kun et käytä niitä. Kun käsittelet levyjä, pidä niitä aina kiinni reunoista välttyäksesi tahraamasta tai naarmuttamasta pintaa. Kun puhdistat levyjä, käytä puhdasta, pölytöntä kangasta ja pyyhi suorassa linjassa keskustasta reunaan päin. Älä pyyhi kiertävällä liikkeellä. Puhdista optinen asema säännöllisesti. Puhdistussarjoja voi ostaa mistä tahansa tietokone- tai elektroniikkakaupasta. Huomautus: Noudata puhdistussarjan ohjeita.

15 2 Tietokoneesi asennus

16 6 2 Tietokoneesi asennus Mukavan työskentelyalueen järjestäminen Huomioi seuraava valitessasi tietokoneen sijaintipaikan: Älä laita tietokonettasi lähelle mitään laitteistoa, joka voi aiheuttaa sähkömagneettista tai radiotaajuista häiriötä, kuten radiolähettimet, televisiot, kopiokoneet tai lämmitys- ja ilmastointilaitteet. Vältä pölyisiä alueita ja lämpötilan ja kosteuden äärimmäisyyksiä. Voit sijoittaa tietokoneesi pöytäsi viereen tai pöytäsi alle, kunhan se ei peitä tilaa, jota tarvitset työskentelyyn tai liikkumiseen. Tietokoneen asettaminen vaakasuoraan asentoon (vain tietyille malleille): Kierrä tietokoneen sivuissa olevia säätöjalkoja. Varmista, että säätöjalat ovat täysin ulkona. VAROITUS: Käytä jalkoja asettaessasi tietokoneen pystyasentoon. Näytön sijoittaminen Laita näyttösi mukavalle, tavallisesti cm:n katseluetäisyydelle. Säädä näyttö sillä tavalla, että kuvaruudun yläosa on hieman silmien tason alla. Näppäimistön sijoittaminen Näppäimistön sijainti on erittäin tärkeä tekijä ryhdillesi. Sen sijoittaminen liian kauaksi saa kehosi nojaamaan eteenpäin pakottaen kehosi epäluonnolliseen asentoon. Liian korkealle sijoittaminen lisää jännitystä olkapään lihaksissa. Näppäimistö tulee sijoittaa juuri sylin yläpuolelle. Säädä näppäimistön korkeus napsauttamalla kokoontaitettavia jalkoja, jotka sijaitsevat näppäimistön alla. Pidä kirjoittaessasi kyynärvarret yhdensuuntaisina lattian kanssa. Olkavartesi ja olkapäiden tulisi olla rentoutuneita. Pyri kirjoittamaan kevyellä kosketuksella. Jos tunnet olkapään tai niskan rasitusta, lopeta hetkeksi ja tarkista ryhtisi. Sijoita näppäimistö näyttösi eteen. Näppäimistön laittaminen näytön sivuun saa sinut kääntämään päätäsi kirjoittaessasi, mikä voi lisätä jännitystä niskan lihaksiin.

17 7 Hiiren sijoittaminen Hiiri tulisi sijoittaa samalle pinnalle kuin näppäimistö niin, että se on helposti käytettävissä. Säädä sen asento niin, että sinulla on riittävästi tilaa liikkumiselle ilman että joudut jännittämään tai nojaamaan. Käytä kyynärvarttasi hiiren liikuttamiseen. Älä lepuuta rannettasi pöydällä hiirtä liikutettaessa. Oheislaitteiden liittäminen Tietokoneesi asentaminen on helppoa. Yleensä sinun tarvitsee liittää vain neljä asiaa: hiiri, näppäimistö, näyttö ja verkkojohto. Huomautus: Alla olevissa liitännöissä esitetyt oheislaitteet ovat vain tiedoksesi. Todelliset laitemallit voivat vaihdella maittain. Hiiren ja näppäimistön liittäminen USB-liitäntä Liitä USB-hiiri tai näppäimistökaapeli mihin tahansa USB-porteista sijaitsevat tietokoneesi etu- ja takapaneeleissa., jotka PS/2-liitäntä Liitä PS/2-näppäimistökaapeli tietokoneen takana olevaan PS/2-näppäimistöliittimeen (violetti liitin). Liitä PS/2-hiirikaapeli tietokoneen takana olevaan PS/2-hiiriliittimeen (vihreä liitin). Näytön liittäminen Liitä näytön kaapeli tietokoneesi takapaneelissa olevaan näytön liittimeen (sininen). Huomautus: Kun PCI Express -korttipaikkaan liitetään näytönohjain, näyttö liitetään näytönohjaimen liittimeen eikä tietokoneen omaan VGA-liittimeen.

18 8 2 Tietokoneesi asennus Huomautus: Katso näytön käsikirjasta lisäohjeita ja -tietoja. Virtajohdon liittäminen Varoitus: Ennen kuin jatkat, tarkista alueellasi oleva jännitealue. Varmista, että se on sama kuin tietokoneesi jänniteasetus. Jos ne eivät ole samat, vaihda tietokoneen jänniteasetus oikeaksi. Varmista, että jännite on asetettu oikeaksi. Liitä verkkojohto tietokoneen takana olevaan verkkojohdon liittimeen. Liitä verkkojohdon toinen pää tietokoneen verkkojohdon liittimeen. Tietokoneen käynnistäminen Kytkettyäsi tarpeelliset oheislaitteet ja liitettyäsi verkkojohdon olet nyt valmis käynnistämään tietokoneen ja aloittamaan työn. Tietokoneen käynnistäminen: 1 Kytke kaikkien tietokoneeseesi liitettyjen oheislaitteiden, kuten näytön, tulostimen, kaiutinten jne virta päälle. 2 Paina virtapainiketta tietokoneesi etupaneelista. Tärkeää: Varmista, että verkkojohto on oikein liitetty sähköpistorasiaan. Jos käytät jatkojohtoa tai automaattista jännitteensäädintä, varmista, että se on liitetty pistorasiaan ja että sen virta on päällä. Tietokoneen sammuttaminen Jos et voi sammuttaa tietokoneettasi normaalisti, paina ja pidä virtapainiketta alhaalla vähintään neljän sekunnin ajan. Painikkeen nopea painaminen voi siirtää tietokoneen keskeytystilaan.

19 3 Tietokoneen päivittäminen

20 10 3 Tietokoneen päivittäminen Asennusohjeet Lue seuraavat ohjeet ennen tietokoneen osien tai lisävarusteiden asentamista. Näissä luvuissa on tärkeitä ESD-ohjeita sekä ohjeet ennen asennusta ja sen jälkeen tehtäviin toimenpiteisiin. ESD-varotoimenpiteet Sähköstaattinen purkaus (ESD) saattaa vahingoittaa tietokoneen prosessoria, levyasemaa, laajennuskorttia tai muita komponentteja. Noudata aina seuraavia ohjeita ennen tietokoneen osan asennusta: 1 Älä poista komponenttia suojapakkauksestaan ennen kuin alat asentamaan sitä. 2 Käytä ranteeseen kiinnitettävää maadoitusranneketta ja kytke se tietokoneen metalliosaan ennen komponenttien käsittelyä. Jos sinulla ei ole maadoitusranneketta, pidä kiinni tietokoneen metalliosasta aina, kun teet ESD-suojausta edellyttäviä töitä. Ohjeet ennen asennusta Noudata aina seuraavia ohjeita ennen tietokoneen osan asennusta: 1 Sammuta tietokoneesi ja kaikki siihen liitetyt oheislaitteet ennen tietokoneen avaamista. Irrota kaikki verkkojohdot pistorasioista. 2 Avaa tietokoneesi noudattamalla kohdassa sivulla 11 annettuja ohjeita. 3 Noudata yllä annettuja ESD-ohjeita käsitellessäsi tietokoneen komponentteja. 4 Poista kaikki laajennuskortit tai lisälaitteet, jotka ovat DIMM-muistipaikkojen tai osien liittimien edessä. 5 Katso lisätietoja asennettavan komponentin ohjeista. Varoitus! Tietokoneesi saattaa vaurioitua vakavasti, jos et sammuta sitä oikein ennen komponenttien asennusta. Älä yritä tehdä seuraavissa luvuissa kuvattuja töitä, jos sinulla ei ole tehtävään riittävää koulutusta.

21 11 Ohjeet asennuksen jälkeen Noudata aina seuraavia ohjeita tietokoneen osan asennuksen jälkeen: 1 Varmista, että komponentit on asennettu ohjeiden mukaisella tavalla. 2 Asenna paikalleen kaikki laajennuskortit ja lisälaitteet, jotka poistut aikaisemmassa vaiheessa. 3 Asenna sivupaneelit paikalleen. 4 Liitä kaapelit liittimiinsä ja käynnistä tietokone. Tietokoneen avaaminen Varoitus: Varmista, että olet sammuttanut tietokoneesi ja kaikki siihen liitetyt lisälaitteet ennen asennuksen jatkamista. Lue ohjeet kohdasta "Ohjeet ennen asennusta" sivulla 10. Tietokone on avattava ennen lisälaitteiden asentamista. Lue ohjeet seuraavista luvuista. Tietokoneen kannen irrottaminen 1 Sammuta tietokone ja irrota siitä kaikki kaapelit. 2 Aseta tietokone tasaiselle ja suoralle pinnalle. Jos tietokoneesi on vaakaasennossa, kierrä säätöjalkoja ja aseta tietokone kyljelleen. 3 Avaa kansi kiertämällä ruuveja vastapäivään. 4 Pidä käsilläsi kiinni kannen molemmista reunoista. 5 Liu'uta sitä taaksepäin noin tuuman verran ja irrota se nostamalla varovasti. Tietokoneen kannen asettaminen paikalleen 1 Aseta yläkannen saranat kohdalleen, paina kantta kevyesti ja työnnä sitä, kunnes se lukittuu paikalleen. 2 Kiinnitä kansi paikalleen ruuveilla.

22 12 3 Tietokoneen päivittäminen Tietokoneesi päivittäminen Tietokoneen tietyt osat ovat päivitettäviä, kuten muisti, kiintolevy, suoritin sekä laajennuskortit. Noudata ohjeita kohdasta "Asennusohjeet" sivulla 10 asentaessasi tai irrottaessasi tietokoneen osia. Emme kuitenkaan suosittele, että suoritat tietokoneen päivitystöitä itse. Jos haluat vaihtaa tai päivittää jonkin näistä osista, ota yhteyttä tietokoneen myyjään tai huoltoon. DIMM-muistimoduulin poistaminen Huomaa: DIMM-moduulissa on vain yksi lovi, joka suuntautuu moduulin keskelle päin. 1 Irrota sivupaneeli. 2 Etsi DIMM-moduuli emolevyltä. 3 Paina DIMM-paikan molemmilla puolilla olevia vipuja niin, että DIMM-moduuli nousee pois paikaltaan (a). Vedä DIMM-moduuli varovasti pois liittimestään (b).

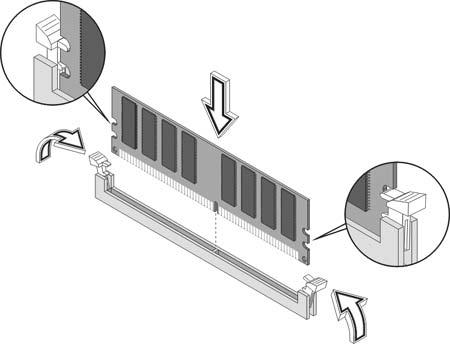

23 13 DIMM-muistimoduulin asentaminen 1 Etsi DIMM-moduuli emolevyltä. 2 Aseta DIMM-moduuli kannan (a) mukaisesti. Paina DIMM-moduulia liittimeensä, kunnes vivut lukitsevat DIMM-moduulin (b) paikalleen. Huomaa: DIMM-moduuleissa on urat, jotka varmistavat niiden oikean asennon. Jos DIMM-moduuli ei mene helposti paikalleen, olet asentamassa sitä väärinpäin. Käännä se ympäri ja yritä uudelleen. Tietokoneesi uusien asetusten tekeminen Järjestelmä tunnistaa asennetun muistin määrän automaattisesti. Näet asennetun järjestelmämuistin määrän BIOS-asetustoiminnolla. Kiintolevyn vaihtaminen Vaihda tietokoneen kiintolevy noudattamalla näitä vaiheita: 1 Irrota tietokoneen kansi. 2 Irrota kaikki kiintolevyyn menevät kaapelit ja vedä kiintolevy ulos. 3 Poista ohjurit, jotka pitävät kiintolevyn levykehikossa ja irrota kiintolevy. Aseta ohjurit sivuun. 4 Aseta uusi kiintolevy levykehikkoon ja kiinnitä se paikalleen ohjureilla. 5 Kytke kaikki kaapelit takaisin kiintolevyyn.

24 14 3 Tietokoneen päivittäminen Huomautus: Varmista, että kiintolevyn kaapelit on liitetty kunnolla emolevyllä oleviin liittimiin. 6 Aseta metallinen kehikko takaisin koteloon. 7 Laita tietokoneen kansi paikalleen. Laajennuskortin asentaminen Laajennuskortin asentaminen tapahtuu seuraavasti: 1 Irrota tietokoneen kansi. 2 Etsi emolevyltä tyhjä PCI Express tai PCI-paikka. 3 Irrota korvakkeen lukko, joka pitää korvaketta paikallaan. Laita lukko talteen. 4 Vedä korvake pois valitun korttipaikan kanssa vastakkaiseen suuntaan. 5 Poista laajennuskortti pakkauksestaan. 6 Aseta kortti tyhjään korvakkeeseen ja työnnä se korttipaikkaan. Varmista, että kortti on kunnolla paikallaan. 7 Kiinnitä kortti tietokoneeseen aiemmin poistamallasi korvakkeen lukolla. 8 Laita tietokoneen kansi paikalleen. Seuraavan kerran tietokonetta käynnistettäessä uusi laite havaitaan ja asennetaan automaattisesti. Huomautus: Jos haluat vaihtaa tai päivittää jonkin näistä osista, ota yhteyttä tietokoneen myyjään tai huoltoon.

25 4 Usein kysyttyjä kysymyksiä

26 16 4 Usein kysyttyjä kysymyksiä Usein kysyttyjä kysymyksiä Seuraavat kysymykset osoittavat mahdolliset tilanteet, jotka voivat ilmaantua tietokoneesi käytön aikana ja kutakin kysymystä seuraa helpot vastaukset ja ratkaisut. Painoin virtapainiketta, mutta järjestelmä ei käynnistynyt. Tarkista virtapainikkeen yläpuolella oleva LED. Jos LED ei pala, tietokone ei saa virtaa. Yritä seuraavaa: Varmista, että tietokoneen takana oleva jännitteen valintakytkin on oikeassa asennossa. Tarkista oletko liittänyt verkkojohdon oikein sähköpistorasiaan. Jos käytät jatkojohtoa, varmista, että se on kytketty ja että sen virta on päällä. Jos merkkivalo palaa, tarkista seuraavat asiat: Onko asemassa muu kuin käynnistyslevy (järjestelmälevy)? Jos näin on, aseta sen tilalle järjestelmälevy ja käynnistä tietokone uudelleen painamalla <Ctrl> + <Alt> + <Del>. Näytölle ei tule mitään. Varmista, että tietokoneen ja näytön välinen kaapeli on kytketty oikein. Tietokoneen virranhallintatoiminto sammuttaa näytön automaattisesti virransäästön takia. Paina mitä tahansa näppäintä ja kuva ilmestyy näytölle. Jos näppäimen painaminen ei vaikuta, voit käynnistää tietokoneesi uudestaan. Jos tietokoneen uudelleenkäynnistäminen ei auta, ota yhteys myyjääsi tai tekniseen tukeen avun saamiseksi. Tulostin ei toimi. Tee seuraavaa: Varmista, että tulostin on kytketty pistorasiaan ja että tulostin on kytketty päälle. Varmista, että tulostinkaapeli on oikein kytketty tietokoneen liittimeen ja vastaavaan liittimeen tulostimessa. Katso tulostinta koskevia lisätietoja tulostimen dokumentaatiosta.

27 17 Tietokoneesta ei tule ääntä. Tarkista seuraavat asiat: Ääni voi olla vaimennettu. Katso äänenvoimakkuuden kuvaketta tehtäväpalkissa. Jos sen päällä on rasti, napsauta kuvaketta ja valitse uudelleen Mykistä. Voit myös painaa äänenvoimakkuuden säädön/ vaimennuksen painiketta USB-näppäimistöllä vaihtaaksesi mykistyksestä ääni päälle -tilaan. Jos tietokoneen etupaneelin linjalähtöön on kytketty kuulokkeet tai ulkoiset kaiuttimet, sisäiset kaiuttimet ovat automaattisesti pois käytöstä. Järjestelmä ei voi lukea levykkeen, kiintolevyn, CD-levyn tai DVD-levyn tietoja. Tarkista seuraavat asiat: Varmista, että käytät oikean tyyppistä levyä. Varmista, että CD tai DVD on laitettu oikein sisään asemaan. Tarkista onko CD tai DVD puhdas ja naarmuuntumaton. Tarkasta käyttääkö asemasi hyvää (vaurioitumatonta) levyä. Jos asemasi ei voi lukea tietoja hyvältä levyltä, ongelma voi olla asemassa. Ota yhteys myyjääsi tai tekniseen tukeen avun saamiseksi. Järjestelmä ei voi kirjoittaa dataa kiintolevylle tai CD-R/CD-RWlevylle. Tarkista seuraavat asiat: Varmista, ettei kovalevy ole kirjoitussuojattu. Varmista, että käytät oikean tyyppistä levyä.

28 18 4 Usein kysyttyjä kysymyksiä

29 5 Määräykset ja turvallisuushuomautukset

30 20 5 Määräykset ja turvallisuushuomautukset FCC-huomautus Laite on koestettu ja sen on havaittu täyttävän Luokan B digitaalista laitetta koskevat FCC-määräysten osan 15 mukaiset kohdat. Nämä raja-arvot on tarkoitettu turvaamaan riittävä häiriösuojaus asutussa ympäristössä. Laite luo, käyttää ja saattaa säteillä radiotaajuista energiaa. Jos laitetta ei käytetä ohjeiden mukaisesti, se saattaa häiritä radioliikennettä. Kuitenkaan mitään takuita ei ole sille, ettei laite aiheuttaisi häiriöitä radion tai television toimintaan. Jos laite todistettavasti on radion tai television häiriöiden aiheuttaja, mikä voidaan todeta käynnistämällä ja sammuttamalla se, opastetaan laitteen käyttäjää ryhtymään seuraaviin toimiin häiriöiden ehkäisemiseksi: Aseta vastaanottava antenni eri paikkaan tai asentoon. Lisää laitteen ja vastaanottimen välistä etäisyyttä. Kytke laite eri pistorasiaan kuin mihin vastaanottava laite on kytketty. Kysy neuvoa asiantuntijalta. Ohje: Suojatut kaapelit Kaikki kytkennät oheislaitteisiin on tehtävä suojatulla kaapelilla, jotta FCC-määräysten vaatimukset täytettäsiin. Kaikki kytkennät oheislaitteisiin on tehtävä suojatulla kaapelilla, jotta FCC-määräysten vaatimukset täytettäisiin. Suosittelemme DVI-käyttöön dual-link-kaapelia. Ohje: Lisälaitteet Tähän laitteeseen saa liittää vain sellaisia lisälaitteita (I/O-laitteet, päätteet, tulostimet, jne.), jotka täyttävät luokan B vaatimukset. Hyväksymättömien laitteiden käyttö saattaa aiheuttaa häiriöitä radio- ja TV-vastaanotolle. Varoitus Laitteen muuttaminen ilman valmistajan hyväksyntää saattaa mitätöidä käyttäjän Federal Communications Commissionin myöntämät valtuudet käyttää tätä laitetta. Käyttöolosuhteet Tämä laite täyttää FCC-määräysten osan 15 vaatimukset. Käytölle on kaksi seuraavaa ehtoa: (1) laite ei saa aiheuttaa häiriöitä ja (2) laitteen tulee kestää siihen kohdistuva häiriö, vaikka se aiheuttaisikin väärää toimintaa. Ohje: Kanadalaiset käyttäjät Tämä Luokan B digitaalinen laite täyttää kanadalaisen standardin ICES-003 vaatimukset.

31 21 Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Yhdenmukaisuusvakuutus EU-maissa Acer vakuuttaa, että tämän PC-sarjan tietokoneet täyttävät direktiivin 1999/5/EC ja sen liitteiden olennaiset vaatimukset. Yhdenmukainen venäläisen säädössertifioinnin kanssa Modeemia koskevia ohjeita USA:ta koskeva huomautus Tämä laite täyttää FCC-määräysten osan 68 vaatimukset. Modeemissa olevassa tarrassa on muun tiedon lisäksi tämän laitteen FCC-rekisterinumero sekä Ringer Equivalence Number (REN). Sinun on annettava nämä tiedot puhelinyhtiölle niitä pyydettäessä. Jos käyttämäsi puhelinlaite aiheuttaa häiriöitä puhelinverkolle, puhelinyhtiö saattaa katkaista puhelinyhteytesi. Asiasta ilmoitetaan sinulle etukäteen, mikäli se on mahdollista. Jos etukäteen ilmoittaminen ei ole mahdollista, asiasta kerrotaan sinulle mahdollisimman pian. Sinulle kerrotaan myös oikeudestasi valittaa asiasta FCC:lle. Puhelinyhtiö saattaa muuttaa palvelujaan, laitteitaan, toimintojaan ja toimintatapojaan niin, että muutokset vaikuttavat laitteittesi toimintaan. Jos näin tapahtuu, sinulle kerrotaan asiasta etukäteen, jotta palvelun laatu säilyisi hyvänä. Jos tämä laite ei toimi oikein, irrota se puhelinverkosta, jotta näet poistuuko vika. Jo vika on laitteessa, älä käytä sitä vaan ota yhteyttä huoltoon tai laitteen myyjään. Varoitus: Tulipalon välttämiseksi käytä vain No. 26 AWG tai suurempaa UL-luokiteltua tai CSA-hyväksyttyä puhelinkaapelia.

32 22 5 Määräykset ja turvallisuushuomautukset TBR 21 Laite on hyväksytty [Neuvoston päätös 98/482/EC - "TBR 21"] kytkettäväksi julkiseen puhelinverkkoon (PSTN). Eri maiden puhelinverkkojen eroavaisuuksista johtuen tämä hyväksyntä ei kuitenkaan takaa laitteen toimintaa kaikkialla. Jos havaitset toiminnassa ongelmia, ota yhteyttä laitteen toimittajaan. Australiaa koskeva huomautus Käytä turvallisuuden takaamiseksi vain kuulokkeita, joissa on puhelinlaitteiden kanssa yhteensopivuudesta kertova merkintä. Tämä koskee myös kuluttajalaitteita, jotka on aiemmin hyväksytty. Uutta-Seelantia koskeva huomautus 1 Luvan myöntäminen päätelaitteelle merkitsee vain sitä, että Telecom on hyväksynyt laitteen liitettäväksi omaan puhelinverkkoonsa. Telecom ei millään tavalla takaa laitteen toimintaa eikä myönnä sille mitään takuuta. Telecom ei vakuuta sitä, että laite toimisi minkään muun luvan saaneen laitteen kanssa eikä myöskään sitä, että se toimisi tai olisi yhteensopiva minkään Telecomin verkon palvelun kanssa. 2 Tämä laite ei kaikissa olosuhteissa pysty toimimaan suurimmalla nopeudella, jolla se on suunniteltu toimimaan. Telecom ei ole vastuussa ongelmista, joita nopeuden alenemisesta voi aiheutua. 3 Jotkin Telecomin luvan vaatimat ominaisuudet riippuvat laitteeseen liitetyn muun järjestelmän (PC) ominaisuuksista. Järjestelmä on asetettava toimimaan seuraavissa rajoissa, jotta se täyttäisi Telecomin määräykset: a 30 minuutin aikana samaan numeroon saa soittaa manuaalisesti korkeintaan 10 kertaa ja b Järjestelmän on vapautettava linja vähintään 30 sekunnin ajaksi kahden soittoyrityksen välillä. 4 Jotkin Telecomin luvan vaatimat ominaisuudet riippuvat laitteeseen liitetyn muun järjestelmän (PC) ominaisuuksista. Jotta järjestelmä olisi Telecomin määräysten mukainen, kahden automaattisesti eri numeroon soitettavan puhelun välillä on oltava vähintään 5 sekunnin väliaika ensimmäisen puhelun loputtua ennen seuraavan alkamista. 5 Järjestelmä ei saa automaattisesti soittaa puheluja Telecomin 111-hätänumeroon. 6 Laitteessa on pulssivalinta, vaikka Telecomin standardi edellyttää DTMF-äänitaajuusvalintaa. Telecom ei takaa sitä, että verkko tukisi aina pulssivalintaa. 7 Pulssivalinnan käyttö linjassa, jossa on toisia laitteita, saattaa aiheuttaa linjalle häiriöitä, vääriä soittosignaaleja tai väärän vastaussignaalin. Jos tällaisia ongelmia ilmenee, käyttäjän EI TULE ottaa yhteyttä Telecomin vikapalveluun.

33 23 8 Tämä laite ei saata toimia oikein siirrettäessä puhelu samaan linjaan kytketylle toiselle laitteelle. 9 Sähkökatkon aikana tämä laite ei ehkä toimi oikein. Varmista että käytettävissä on myös toinen puhelin, joka ei ole riippuvainen verkkovirrasta. Laser-laitteen yhteensopivuutta koskeva huomautus Tietokoneessa oleva CD- tai DVD-asema on laserlaite. CD-tai DVD-aseman tyyppikilpi (alla esitetty) sijaitsee aseman kyljessä. LUOKAN 1 LASERLAITE VAROITUS: LAITTEEN SISÄLLÄ ON NÄKYMÄTÖNTÄ LASERSÄTEILYÄ. VÄLTÄ SÄTEELLE ALTISTUMISTA. Digitaalista äänilähtöä koskeva huomautus Optisessa liittimessä on korkeintaan Luokan I laservaloa tai valoa säteilevä diodi (LED). Radiolaitteita koskeva huomautus Huomautus: Seuraavat rajoitukset koskevat vain malleja joissa on langaton LAN ja/tai Bluetooth. Luettelo maista, joissa vakuutus on voimassa Tätä laitetta on käytettävä käyttömaassa voimassa olevien lakien ja määräysten mukaisesti. Lisätietoja asiasta saat ottamalla yhteyttä laitteen edustajaan kyseisessä maassa. Katso uusi maaluettelo osoitteesta

34 24 5 Määräykset ja turvallisuushuomautukset Kanada Matalatehoiset ilman lupaa käytettävät radiolaitteet (RSS-210) a b Yhteiset tiedot Laitteen käytölle on seuraavat kaksi ehtoa: 1. Tämä laite ei saa aiheuttaa häiriöitä ja 2. Tämän laitteen tulee kestää ulkoisia häiriöitä, myös sellaisia, jotka aiheuttavat laitteen väärää toimintaa. 2,4 GHz:n taajuuskaistan käyttö Jotta laite ei häiritsisi radioliikennettä, sen saa asentaa vain sisätiloihin. Jos se asennetaan ulos, tulee asennukseen hankkia asianmukainen lupa.

35 25 Acer Incorporated 8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih Taipei Hsien 221, Taiwan Declaration of Conformity We, Acer Incorporated 8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih, Taipei Hsien 221, Taiwan Contact Person: Mr. Easy Lai, And, Acer Italy s.r.l Via Lepetit, 40, Lainate (MI) Italy Tel: , Fax: , Hereby declare that: Product: Personal Computer Trade Name: Acer Model Number: AcerSystem SKU Number: XXX-xxx ( x = 0~9, a ~ z, A ~ Z or Blank) Is compliant with the essential requirements and other relevant provisions of the following EC directives, and that all the necessary steps have been taken and are in force to assure that production units of the same product will continue comply with the requirements. EMC Directive 2004/108/EC as attested by conformity with the following harmonized standards: -. EN55022, AS/NZS CISPR22, Class B -. EN EN55013 (Applicable to product built with TV tuner module) -. EN55020 (Applicable to product built with TV tuner module) -. EN Class D -. EN Low Voltage Directive 2006/95/EC as attested by conformity with the following harmonized standard: -. EN EN60065 (Applicable to product built with TV tuner module) Council Decision 98/482/EC (CTR21): -. (Applicable to product with pan- European single terminal connection to the Public Switched Telephone Network (PSTN).) RoHS Directive 2002/95/EC on the Restriction of the Use of certain Hazardous Substances in Electrical and Electronic Equipment -. The maximum concentration values of the restricted substances by weight in homogenous material are: Lead 0.1% Polybrominated Biphenyls (PBB s) 0.1% Mercury 0.1% Polybrominated Diphenyl Ethers (PBDE s) 0.1% Hexavalent 0.1% Cadmium 0.01% Chromium

36 26 Directive 2009/125/EC with regard to establishing a framework for the setting of ecodesign requirements for energy-related product. The standards listed below are applied to the product if built with WLAN module or wireless keyboard and mouse. R&TTE Directive 1999/5/EC as attested by conformity with the following harmonized standard: Article 3.1(a) Health and Safety -. EN EN62311 Article 3.1(b) EMC -. EN EN (Applicable to non-bluetooth wireless keyboard mouse set). -. EN Article 3.2 Spectrum Usages -. EN (Applicable to non-bluetooth wireless keyboard mouse set). -. EN EN (Applicable to 5GHz high performance RLAN). Year to begin affixing CE marking Easy Lai /Manager Regulation Center, Acer Inc. Feb. 18, 2011 Date

37 27 Acer America Corporation 333 West San Carlos St., San Jose CA 95110, U. S. A. Tel : Fax : Federal Communications Commission Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. The following local Manufacturer /Importer is responsible for this declaration: Product: Trade Name: Model Number: SKU Number: Name of Responsible Party: Address of Responsible Party: Contact Person: Personal Computer Acer AcerSystem XXX-xxx, ("x" = 0~9, a ~ z, A ~ Z or Blank) Acer America Corporation 333 West San Carlos St. San Jose, CA U. S. A. Acer Representative Phone No.: Fax No.:
