1 Hornhattulan päiväkoti Porvoo IVA kuntotutkimus ja käyttövesiputkiston vuotoselvitys Tommi Paasivirta WSP Finland Oy

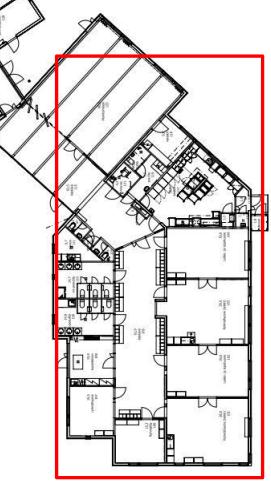

2 Pohjakuva Hornhattulan päiväkoti 2

3 Talotekniikka tutkimukset Sisäilmaolosuhteisiin, sekä tekniseen kuntoon ja energiatehokkuuteen vaikuttavat toimenpiteet Ilmanvaihtojärjestelmä Ilmavirtojen mittaus / ilmanvaihdon toiminta / puhtaus Olosuhdeseurantamittauksia/ hiilidioksidi, lämpötila ja painesuhteet Vesijohtoverkosto Läpivalaisukuvaukset, virtaamamittaukset Säätö - ja rakennusautomaatiolaitteet 3

4 Ilmanvaihto tutkimuskohtien sijainti, 1-osa 4

5 Ilmanvaihto tutkimuskohtien sijainti, 2-osa 5

6 Vesijohtoverkosto tutkimuskohtien sijainti, 1-osa 6

7 Vesijohtoverkosto tutkimuskohtien sijainti, 2-osa 7

8 Lämminvesiverkosto tutkimustulokset Lämpimän kiertovesijohdon virtaamat osin suuria ja säätöventtiilejä puuttuu. Verkoston mitoitusvirtaamat on suositeltavaa tarkastaa suunnittelijan toimesta. Lämminvesiverkostossa ei havaittu säännöllistä eroosio- tai pistekorroosiota. Lämminvesiverkosto on suositeltavaa huuhdella korroosiolle altistumisen ehkäisemiseksi. 8

9 Ilmanvaihtojärjestelmät tutkimustulokset Tuloilman päätelaitteissa tai kanavien äänenvaimentimissa ei ole käytetty mineraalivillaa äänenvaimennusmateriaalina. Ilmanjako osin puutteellista tutkituissa tiloissa. Suunnitellut ilmavirrat vastaavat käyttötarkoitusta Ja mittausten perusteella suuria säännöllisiä poikkeamia ei ole. Puhdistustarve poistoilmakanavien takia. Ra laitteilla ei laajamittaista uusinnan tarvetta, yksittäinen puute tuloilman painesäätö. 9

10 Ilmanvaihtojärjestelmät tutkimustulokset 10

11 Sisäilmaolosuhteet Olosuhdemittaukset ja mineraalivillakuidut Hiilidioksidipitoisuusmittausten perusteella ilmanvaihto on riittävällä tasolla. Lämpötilamittausten perusteella tavoitearvon maksimirajan ylityksiä ei tapahtunut. Laskeumanäytteiden mineraalivillakuitumäärät eivät ylittäneet Työterveyslaitoksen viitearvoja. 11

12 Keskeiset toimenpiteet Sisäilmaa parantavat toimenpiteet Ilmanvaihtokoneiden normaalit huoltotoimenpiteet (puhallinkammioiden äänenvaimennuslamellien puhdistaminen yms.) Ilmanvaihtojärjestelmän puhdistaminen. Tuloilmavirran säätämien tilassa 150 (voimakas ylipaine). Tuloilmakoneen G3.01TK01 painesäädön viritys. Ilmanjaon parantaminen (tilat 104 ja 140) Tekniseen kuntoon ja toimintaan liittyvät toimenpiteet Raitisilmasäleikön metalliverkon asennus IV koneiden kokonaisilmamäärää osoittavat fyysiset mittarit Alakeskusten dokumentit ajan tasalle. 12

13 Hornhattulan päiväkoti, talotekniikka Kysymyksiä? 13

14 Hornhattulan päiväkoti Porvoo Sisäilmatekninen kuntotutkimus Tuomo Uusitalo Paulus Hedenstam WSP Finland Oy

15 Tutkimuksen sisältö RAK Aistinvaraiset tutkimukset koko rakennukseen Lattiapintojen pintakosteusmittaukset Suhteellisen kosteuden mittauksia Viiltomittauksin lattiamattojen alapuolelta Alapohjan ontelolaattojen onteloista Ulkoseinän eristetiloista rakenneavausten yhteydessä Rakenneavauksia ulkoseinärakenteisiin Rakennusmateriaalien mikrobinäytteitä 10 kpl Lattiamattojen VOC-näytteitä 6 kpl

16 Aistinvaraiset tarkastelut Ulko- ja väliseinissä havaittiin paikoitellen levytyksien halkeilua Suositellaan halkeamien paikkauksia. - Pieni riski, että seinien eristeistä pääsee mineraalivillakuituja sisäilmaan. - Rakennuksen yleisilme paranee

17 Puupalkkien halkeamat suositellaan tarkistettavan rakennesuunnittelijan toimesta Henkilökunta voi seurata halkeamin mahdollista etenemistä/toimintaa

18 Yläkerran IV-konehuoneen lattiapinnoitteessa paljon halkeamia Suositellaan lattiapinnoitteen kunnostamista vesitiiviiksi

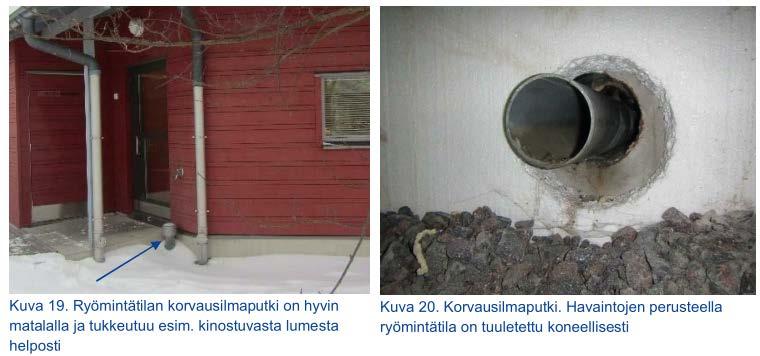

19 Alapohjarakenteet ja ryömintätila

20 Lattiamattojen VOC- ja mikrobianalyysi

21 Mikrobitutkimuksissa ei havaittu viitteitä mikrobivaurioista

22 Yhteenveto alapohjarakenteista Alapohjan ontelolaatoissa ollut aikaisempien tutkimusten perusteella vettä porattu kuivatusreikiä Tämän tutkimuksen perusteella ontelolaatat ovat osittain kuivuneet suositellaan lisää kuivatusreikiä VOC-näytteiden perusteella kosteus on päässyt nousemaan lattiamaton alapuolelle ja vaurioittanut mattoa suositellaan ainakin tilojen 103,104,141 ja väestönsuojan varaston lattiamattojen uusimista Kosteus noussut ontelolaatoista ja reagoinut lattiamaton alapuolella olevan tasoitteen kanssa tästä johtuen matto on vaurioitunut ja VOC-pitoisuudet koholla Kuivatusreikä Ryömintätila Ontelolaatta. Vettä jäänyt rakennusaikana/putkivuotojen jälkeen onteloihin

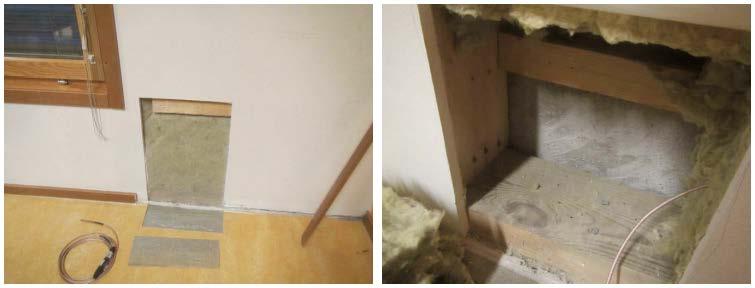

23 Ulkoseinärakenteet Rakenneavaukset Ulkoseinien rakenneavauksilla selvitettiin ulkoseinän rakennetta/toimivuutta, sekä tutkittiin eristeiden kuntoa mikrobitutkimuksilla Mikrobitutkimuksissa ei havaittu viitteitä mikrobivaurioista Rakennuksen sisäpihan puoleisiin ulkoseiniin tehdyissä avauksissa havaittiin valesokkelirakenne

24 Ulkoseinärakenne ei täsmää piirustusten mukaista rakennetta Maanpinta on ulkoseinän alajuoksun alapuolella Valesokkelirakenne on todennäköisesti tehty ulkonäöllisistä syistä, jotta ulkoseinän laudoitus on saatu aloitettua ylempää Talvella vaarana että lumi kasautuu seinän vierustalle, jolloin ulkoseinärakenteelle tulee ylimääräistä kosteusrasitusta suositellaan pitämään seinänvierustat puhtaana lumesta

25 Hornhattulan Päiväkoti Kysymyksiä?
