1 PILKEKONE Käyttöohjekirja Varaosat Valmistaja: LAITILAN RAUTARAKENNE OY LAITILA

2 SISÄLLYSLUETTELO Osa 1. Sivu YLEISTÄ 4-10 Koneen esittely: Pilkekoneen varoitus ja ohjetarrat 8-10 Koneen toiminta: 10 -Pilkekoneen käyttötarkoitus 10 -Pilkekoneen toimintaperiaate 10 Osa 2. Sivu TURVALLISUUSOHJEET: Yleiset turvallisuusohjeet Yksilöidyt turvallisuusohjeet: Traktorin voimanulosottoakseli 14 -Nivelakseli Kulmavaihde 15 -Rullaketju 15 -Halkaisu- ja katkaisuterät 16 -Pilkkeiden pituudensäätö 16 -Syöttötuki 16 -Kuljetin 16 -Vetokoukku 17 -Huollot ja korjaukset 17 -Varastointi ja säilytys 17 -Turvallisuusohjeet tieliikenteessä 18 -Turvallisuusohjeet öljyjä ja rasvoja käsiteltäessä 18 Osa 3. Sivu KÄYTTÖÖNOTTO Erityisturvallisuusohjeet 19 -Esivalmistelut konetta käyttöön otettaessa 19 -Pilkekoneen kytkeminen traktoriin 20 -Nivelakselin sovittaminen Pilkkeiden pituuden säätö Syöttötuen säätö Kuljettimen kulman säätäminen 26 -Syöttöaukon suojus 27 -Kuljettimen jatkeen asennus (lisävaruste) 28 1

3 Osa 4. Sivu LIIKENNÖINTI TIELLÄ: Turvallisuusohjeet Osa 5. Sivu KÄYTTÖ: Erityisturvallisuusohjeet 31 -Pilkekoneen perussäädöt: Syöttötuen säätö Syöttökourun säätö Pilkkeiden pituuden säätö 35 -Kuljettimen kaltevuuden säätö 36 -Pyörimisnopeuden säätö 37 -Työskentely pilkekoneella: Turvallisuusohjeet Pilkekoneen toimintaperiaate 38 -Työskentelypaikan valinta 38 -Pilkkeiden teko metsässä 38 -Pilkkeiden teko suoraan varastoon 39 -Työskentelytapa: 39 -Erityisturvallisuusohje 39 -Koneella työskentely Osa 6. Sivu HUOLTO Turvallisuusohjeet 43 -Voitelu Rullaketjun voitelu 44 -Kelan laakerin voitelu 45 -Syöttökourun nivelen voitelu 46 -Öljynvaihto Säädöt: Rullaketjun säätö Terien säädöt Terien teroitus 50 -Teräpulttien kiristys 51 -Pulttien ja ruuvien kiristys 52 -Kuljettimen irrotus ja kiinnitys Ruuvien ja mutterien kiristystiukkuudet 54 -Huoltotaulukko 55 2

4 -Pilkekoneen varastointi 55 -Käyttöönotto varastoinnin jälkeen 56 -Käyntihäiriöt Osa 7. KONEEN HÄVITTÄMINEN 59 Osa 8. TEKNISET TIEDOT 60 Osa 9. KÄYTETYT DIREKTIIVIT JA STANDARDIT 61 Sivu Sivu Sivu Osa 10. Sivu TAKUUTODISTUS 62 VASTUU VAHINGOISTA 62 Osa 11. EU-VAATIMUSTENMUKAISUUSVAKUUTUS KONEESTA 63 OSA 12. LUOVUTUSTODISTUS / TAKUUN REKISTERÖINTI 64 Sivu SIVU Osa 13. Sivu VARAOSAT

5 YLEISTÄ YLEISTÄ Ohjekirjan käyttäminen Tämä käyttöohjekirja on tarkoitettu sellaiselle henkilölle, jolla on aikaisempaa käytännön kokemusta traktorikäyttöisten maa ja metsäkoneiden käytöstä. Pilkekoneen käyttö edellyttää normaaleja yleistietoja ja taitoja metsätaloudesta. (*) Tähti ilmoittaa käsiteltävään asiaan liittyviä tietoja. (-) Viiva ilmoittaa käsiteltävään asiaan liittyvät tarvittavat / mahdolliset toimenpiteet. Ohjekirjan käyttö: Varoitus symboli ilmoittaa, että kyseessä on erittäin tärkeä turvaohje. Huomio symboli ilmoittaa, että tuote, prosessi tai ympäristö voivat vahingoittua. Ohjekirja on jaettu sisällysluettelon mukaisiin suurempiin osiin. Sivun yläreunassa oleva teksti ilmoittaa, mistä kirjan osasta kulloinkin on kysymys. Lisäksi jokainen osa on numeroitu omalla sivunumeroinnilla, mikä nopeuttaa ja helpottaa ohjekirjan käyttöä. Kaikki tämän ohjekirjan kuvaukset, ohjeet ja tekniset tiedot perustuvat viimeisimpään tietoon koneen rakenteesta ohjekirjaa painettaessa. Tuotetta kehitetään jatkuvasti ja siksi valmistaja pidättää itsellään oikeuden muutoksiin tuotteessa, niistä etukäteen ennakolta ilmoittamatta. Mikäli koneessa ilmenee käyttöhäiriöitä, pystytään häiriö ja sen todennäköinen syy selvittämään ja korjaamaan taulukon perusteella. Mikäli et pysty itse korjaamaan konetta, ota yhteyttä koneen myyjään tai myyjän valtuuttamaan huoltokorjaamoon. MUISTA: Tilatessasi varaosia tai tiedustellessasi korjausohjeita, ilmoita myyjälle tai korjausmiehelle koneen tyyppikilvessä olevat tiedot. Tällä menettelyllä nopeutat avun saamista käyttöhäiriöissä tai varmistat saavasi oikean varaosan mahdollisimman nopeasti. Jos et itse pysty ongelmaa ratkaisemaan, eivätkä myyjä tai korjaamokaan pysty auttamaan, ota yhteys valmistavaan tehtaaseen, joka selvittää asian. 4

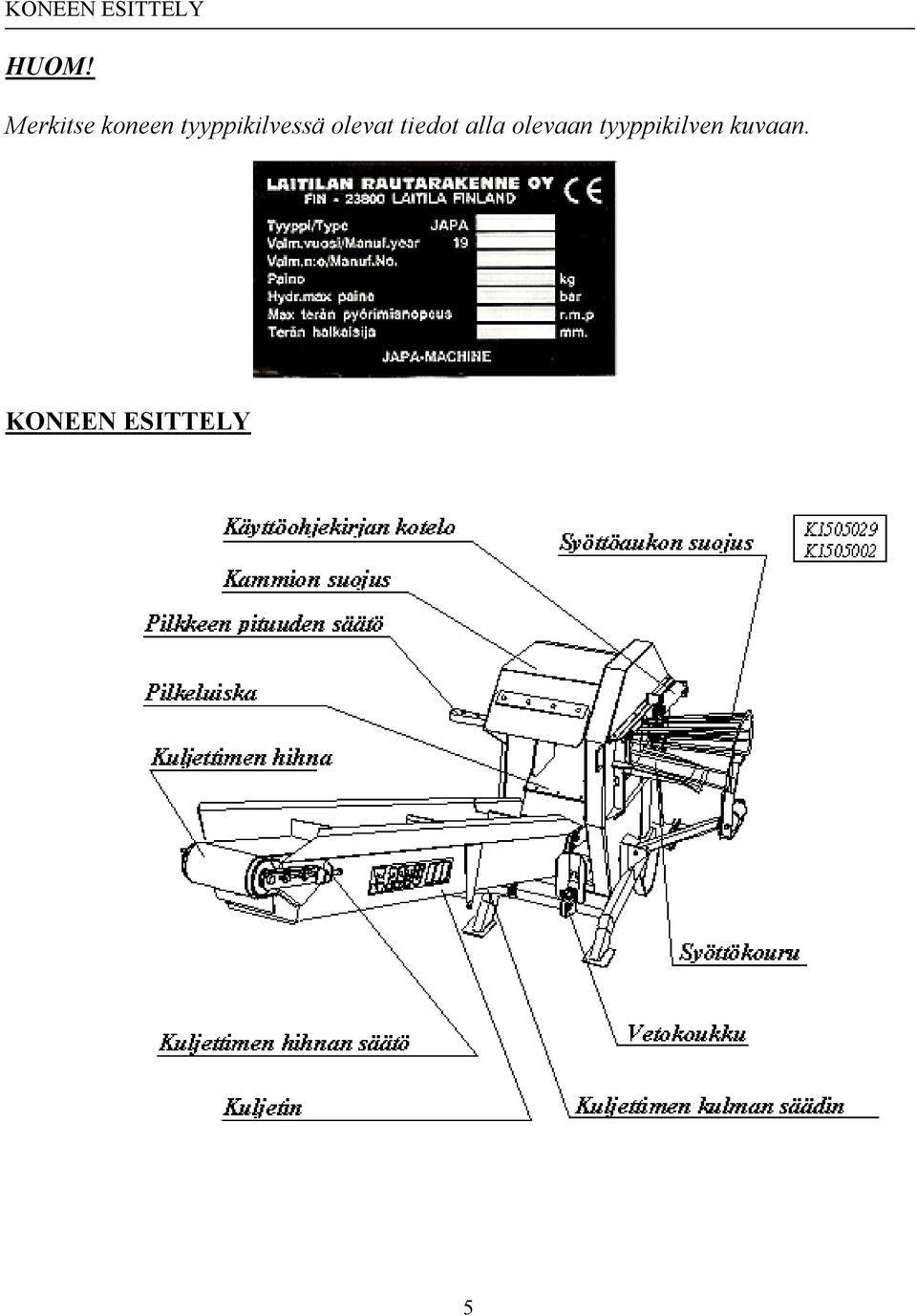

6 KONEEN ESITTELY HUOM! Merkitse koneen tyyppikilvessä olevat tiedot alla olevaan tyyppikilven kuvaan. KONEEN ESITTELY 5

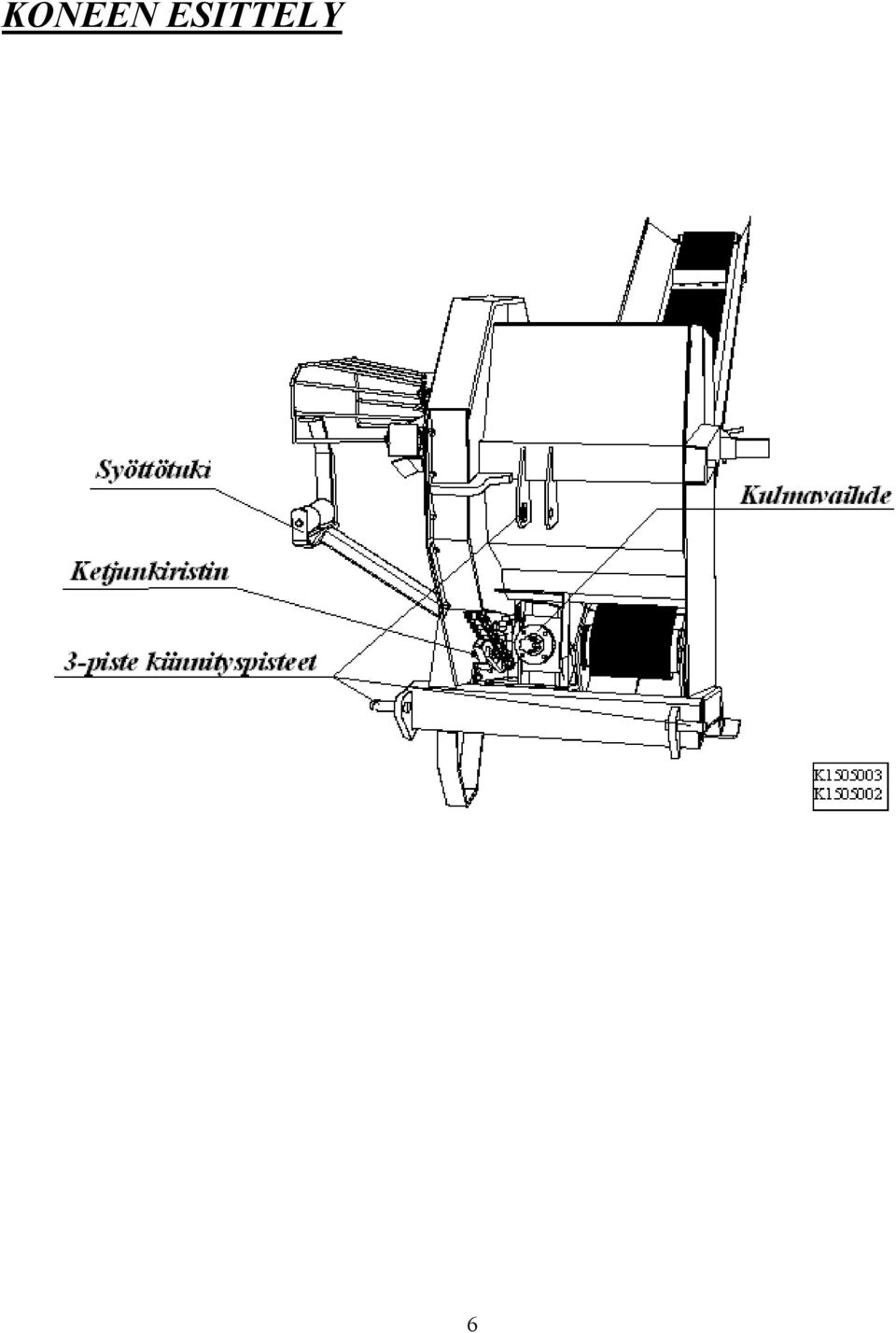

7 KONEEN ESITTELY 6

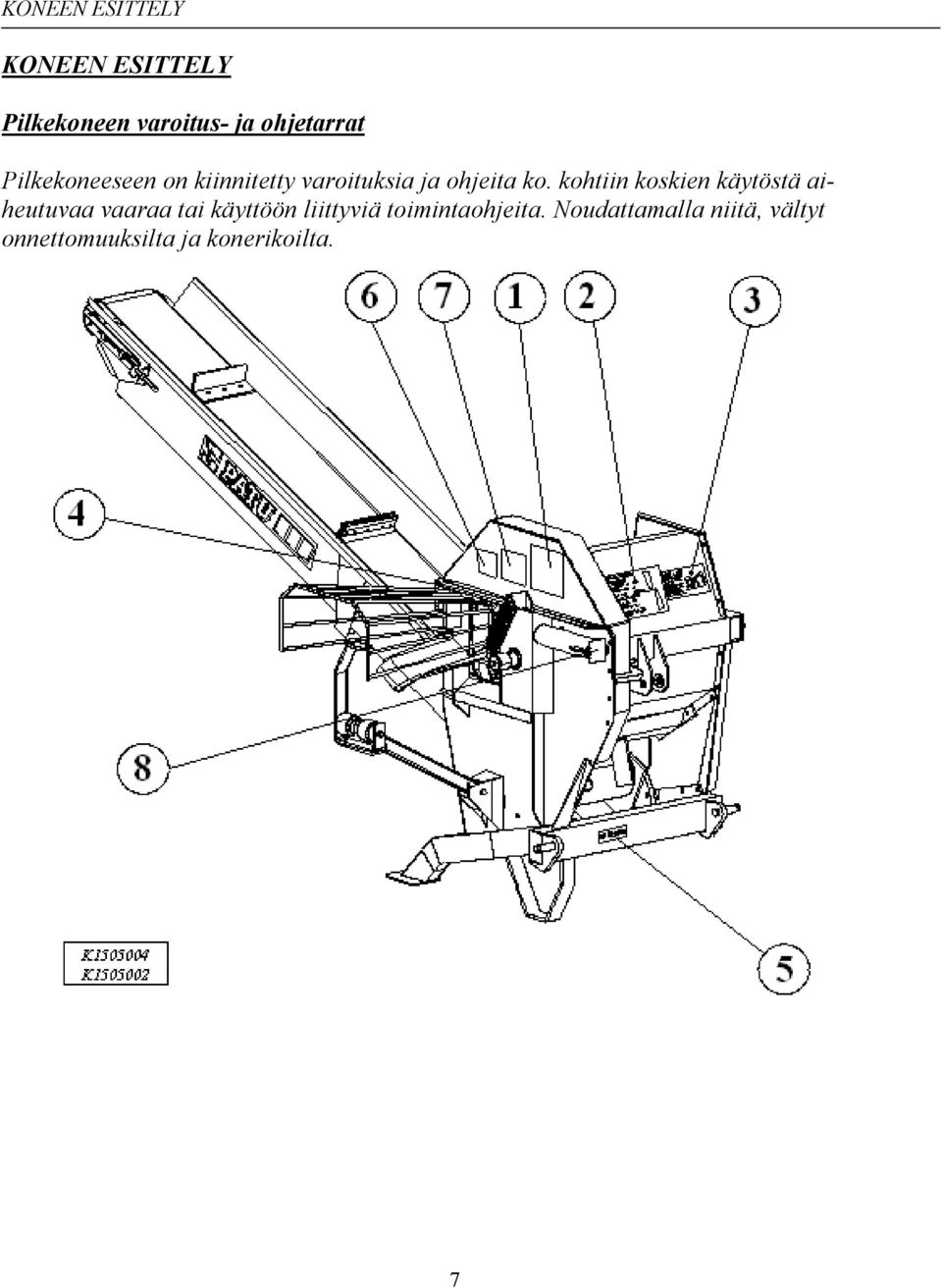

8 KONEEN ESITTELY KONEEN ESITTELY Pilkekoneen varoitus- ja ohjetarrat Pilkekoneeseen on kiinnitetty varoituksia ja ohjeita ko. kohtiin koskien käytöstä aiheutuvaa vaaraa tai käyttöön liittyviä toimintaohjeita. Noudattamalla niitä, vältyt onnettomuuksilta ja konerikoilta. 7

9 Tarra n:o 1 KONEEN ESITTELY *Varoitustarra, joka sisältää tiivistetysti koneen käyttöön liittyviä turvaohjeita. Tarkemmat turvaohjeet löytyvät tästä kirjasta. Tarra n:o 2 * Ohjetarra terien teroituksesta ja terävälyksen säädöstä sekä kulmavaihteen öljyjen tarkistuksesta ja vaihdosta. 8

10 KONEEN ESITTELY Tarra n:o 3 * Työskennellessäsi koneella, huolehdi ettei koneen läheisyydessä ole lapsia, eikä muita asiattomia henkilöitä. Estä koneen käyttö lasten leikkipaikkana myös varastoinnin aikana. * Tue kuljetin tarvittaessa, kun irroitat koneen traktorista. Tarra n:o 4 * Nostopaikka tarra * Koneen nostaminen nostoliinan tai -vaijerin avulla on sallittu vain tämän tarran osoittamista nostokohdista Tarra n:o 5 * Suurimman sallitun voimanoton pyörimisnopeuden osoittava tarra 9

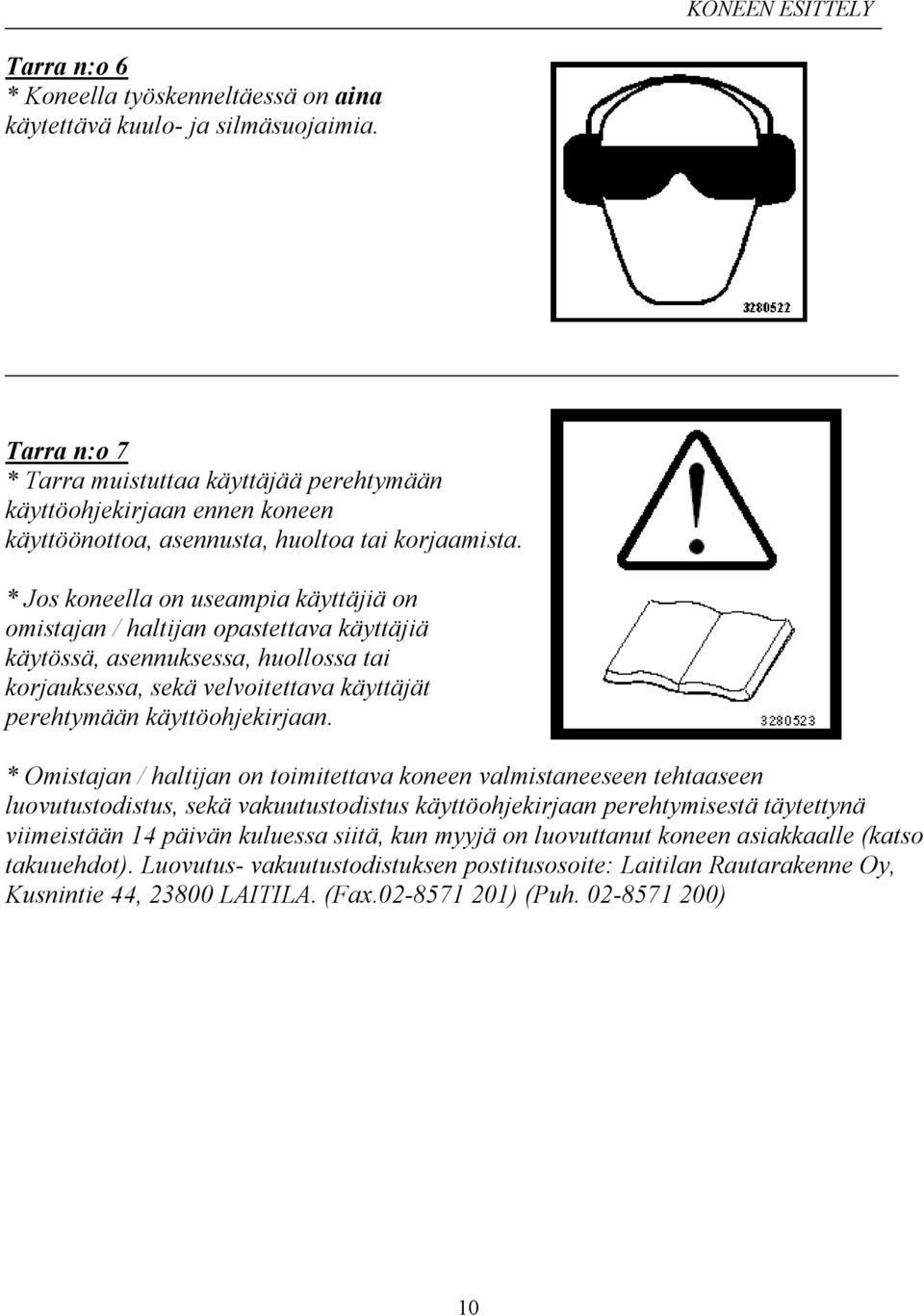

11 KONEEN ESITTELY Tarra n:o 6 * Koneella työskenneltäessä on aina käytettävä kuulo- ja silmäsuojaimia. Tarra n:o 7 * Tarra muistuttaa käyttäjää perehtymään käyttöohjekirjaan ennen koneen käyttöönottoa, asennusta, huoltoa tai korjaamista. * Jos koneella on useampia käyttäjiä on omistajan / haltijan opastettava käyttäjiä käytössä, asennuksessa, huollossa tai korjauksessa, sekä velvoitettava käyttäjät perehtymään käyttöohjekirjaan. * Omistajan / haltijan on toimitettava koneen valmistaneeseen tehtaaseen luovutustodistus, sekä vakuutustodistus käyttöohjekirjaan perehtymisestä täytettynä viimeistään 14 päivän kuluessa siitä, kun myyjä on luovuttanut koneen asiakkaalle (katso takuuehdot). Luovutus- vakuutustodistuksen postitusosoite: Laitilan Rautarakenne Oy, Kusnintie 44, LAITILA. (Fax ) (Puh ) 10

12 KONEEN TOIMINTA KONEEN TOIMINTA Pilkekoneen käyttötarkoitus Pilkekone soveltuu erimittaisten polttopuupilkkeiden tekoon pitkästä puutavarasta, joita voivat olla puiden rangat, sahausjätteet, rakennusjätteet yms. Pilkekoneen toimintaperiaate Koneen käyttäjä syöttää pilkottavaa puuta koneen syöttöaukkoon, jolloin pyörivä terä ensin halkaisee ja lopulta katkaisee puun alaterää vasten. Pilkkoontunut puu putoaa kuljettimelle, joka tyhjentää koneen pilkkeistä esim. perävaunuun. Pilkekoneeseen on myös saatavana kuljettimeen 1m:n jatke, joka mahdollistaa pilkkeiden pidemmän siirtomatkan. 11

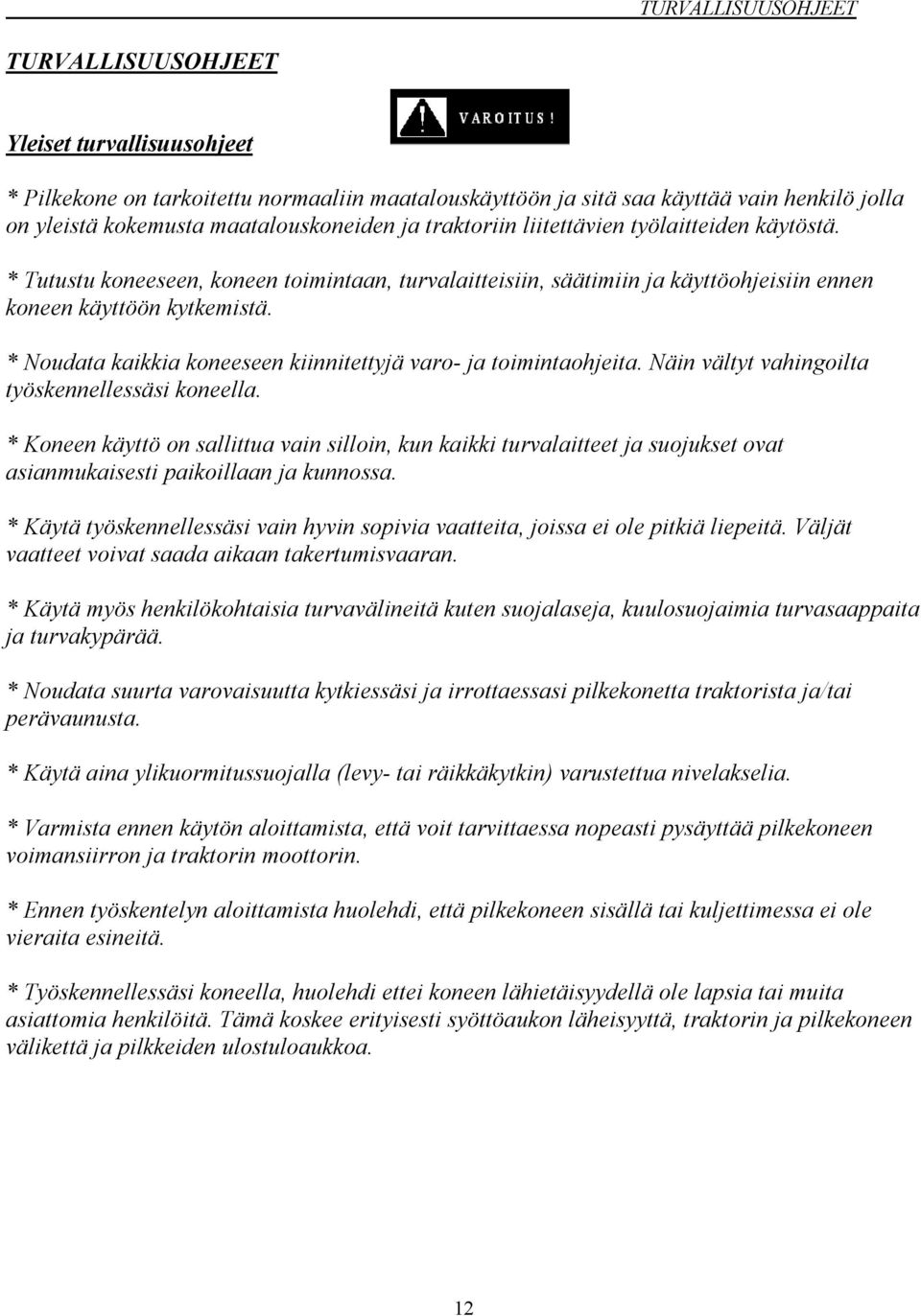

13 TURVALLISUUSOHJEET TURVALLISUUSOHJEET Yleiset turvallisuusohjeet * Pilkekone on tarkoitettu normaaliin maatalouskäyttöön ja sitä saa käyttää vain henkilö jolla on yleistä kokemusta maatalouskoneiden ja traktoriin liitettävien työlaitteiden käytöstä. * Tutustu koneeseen, koneen toimintaan, turvalaitteisiin, säätimiin ja käyttöohjeisiin ennen koneen käyttöön kytkemistä. * Noudata kaikkia koneeseen kiinnitettyjä varo- ja toimintaohjeita. Näin vältyt vahingoilta työskennellessäsi koneella. * Koneen käyttö on sallittua vain silloin, kun kaikki turvalaitteet ja suojukset ovat asianmukaisesti paikoillaan ja kunnossa. * Käytä työskennellessäsi vain hyvin sopivia vaatteita, joissa ei ole pitkiä liepeitä. Väljät vaatteet voivat saada aikaan takertumisvaaran. * Käytä myös henkilökohtaisia turvavälineitä kuten suojalaseja, kuulosuojaimia turvasaappaita ja turvakypärää. * Noudata suurta varovaisuutta kytkiessäsi ja irrottaessasi pilkekonetta traktorista ja/tai perävaunusta. * Käytä aina ylikuormitussuojalla (levy- tai räikkäkytkin) varustettua nivelakselia. * Varmista ennen käytön aloittamista, että voit tarvittaessa nopeasti pysäyttää pilkekoneen voimansiirron ja traktorin moottorin. * Ennen työskentelyn aloittamista huolehdi, että pilkekoneen sisällä tai kuljettimessa ei ole vieraita esineitä. * Työskennellessäsi koneella, huolehdi ettei koneen lähietäisyydellä ole lapsia tai muita asiattomia henkilöitä. Tämä koskee erityisesti syöttöaukon läheisyyttä, traktorin ja pilkekoneen välikettä ja pilkkeiden ulostuloaukkoa. 12

14 TURVALLISUUSOHJEET * Työskennellessäsi koneella, älä työnnä kättä tai muuta ruumiinosaa syöttöaukkoon tai kammioon, älä myöskään liiku pilkkeiden ulostuloaukon tai pyörivän nivelakselin lähellä. * Valitse kova ja tasainen alusta pilkkeiden tekopaikaksi ja pidä se siistinä. Mikäli alusta on lumesta tai jäästä liukas, käytä esim. hiekkaa liukastumisvaaran poistamiseksi. * Koneen melu ylittää 80 db. Käytä työskennellessäsi kuulonsuojaimia. * Moottoria käynnistettäessä voimansiirto ja voimanotto eivät saa olla päällä. * Älä jätä käynnissä olevaa pilkekonetta yksin hetkeksikään. * Lopettaessasi työskentelyn, sammuta moottori, kytke voimansiirto ja ulosotto pois päältä, kytke seisontajarru sekä vie virta-avain mukanasi asiattoman käytön estämiseksi. * Konetta käytettäessä varmista traktorin ja pilkekoneen liikkumattomuus seisontajarrua ja/tai pyöräneduskiiloja käyttäen. * Älä koskaan käytä rikkonaista konetta, sillä rikkinäinen suojus tai turvalaite voi aiheuttaa tapaturma- tai rikkoontumisvaaran. * Älä luovuta pilkekonetta ulkopuoliselle, ennen kuin olet varmistunut, että turvallisuus ja käyttöohjeet ovat selvillä. * Kone soveltuu vain puumateriaalin käsittelyyn. Rakennusjätteitä pilkkoessasi varo nauloja, sähköjohtimia yms. mikä voi aiheuttaa tapaturmavaaran tai koneen rikkoontumisen. * Ennen koneeseen tehtäviä huoltoja tai korjauksia, laske pilkekone tukevalle alustalle, sammuta traktorin moottori, kytke voimansiirto ja voimanotto vapaalle, irrota nivelakseli traktorista, kytke seisontajarru ja poista avain virtalukosta. Näin vältät koneen tahattoman käynnistymisen. 13

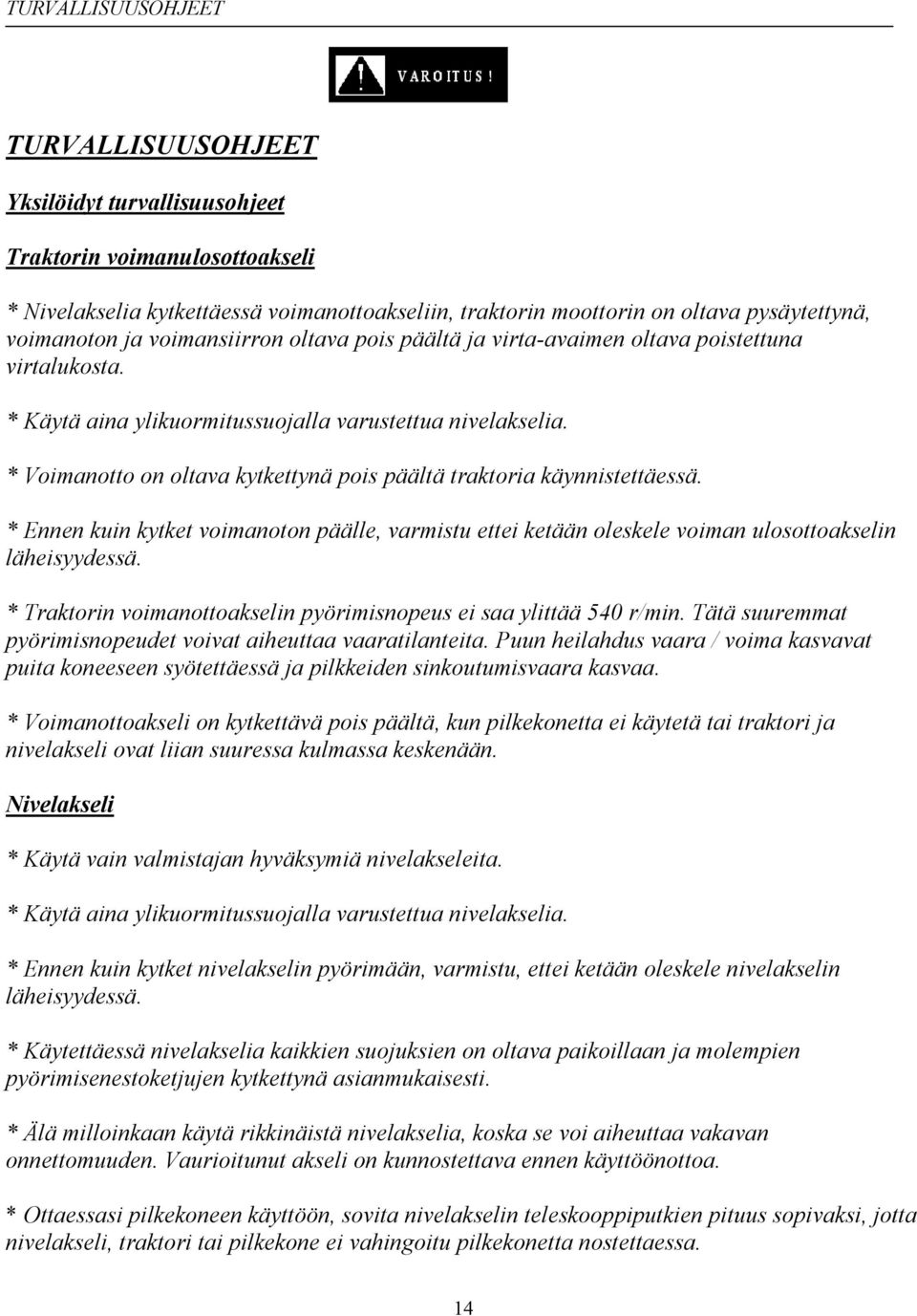

15 TURVALLISUUSOHJEET TURVALLISUUSOHJEET Yksilöidyt turvallisuusohjeet Traktorin voimanulosottoakseli * Nivelakselia kytkettäessä voimanottoakseliin, traktorin moottorin on oltava pysäytettynä, voimanoton ja voimansiirron oltava pois päältä ja virta-avaimen oltava poistettuna virtalukosta. * Käytä aina ylikuormitussuojalla varustettua nivelakselia. * Voimanotto on oltava kytkettynä pois päältä traktoria käynnistettäessä. * Ennen kuin kytket voimanoton päälle, varmistu ettei ketään oleskele voiman ulosottoakselin läheisyydessä. * Traktorin voimanottoakselin pyörimisnopeus ei saa ylittää 540 r/min. Tätä suuremmat pyörimisnopeudet voivat aiheuttaa vaaratilanteita. Puun heilahdus vaara / voima kasvavat puita koneeseen syötettäessä ja pilkkeiden sinkoutumisvaara kasvaa. * Voimanottoakseli on kytkettävä pois päältä, kun pilkekonetta ei käytetä tai traktori ja nivelakseli ovat liian suuressa kulmassa keskenään. Nivelakseli * Käytä vain valmistajan hyväksymiä nivelakseleita. * Käytä aina ylikuormitussuojalla varustettua nivelakselia. * Ennen kuin kytket nivelakselin pyörimään, varmistu, ettei ketään oleskele nivelakselin läheisyydessä. * Käytettäessä nivelakselia kaikkien suojuksien on oltava paikoillaan ja molempien pyörimisenestoketjujen kytkettynä asianmukaisesti. * Älä milloinkaan käytä rikkinäistä nivelakselia, koska se voi aiheuttaa vakavan onnettomuuden. Vaurioitunut akseli on kunnostettava ennen käyttöönottoa. * Ottaessasi pilkekoneen käyttöön, sovita nivelakselin teleskooppiputkien pituus sopivaksi, jotta nivelakseli, traktori tai pilkekone ei vahingoitu pilkekonetta nostettaessa. 14

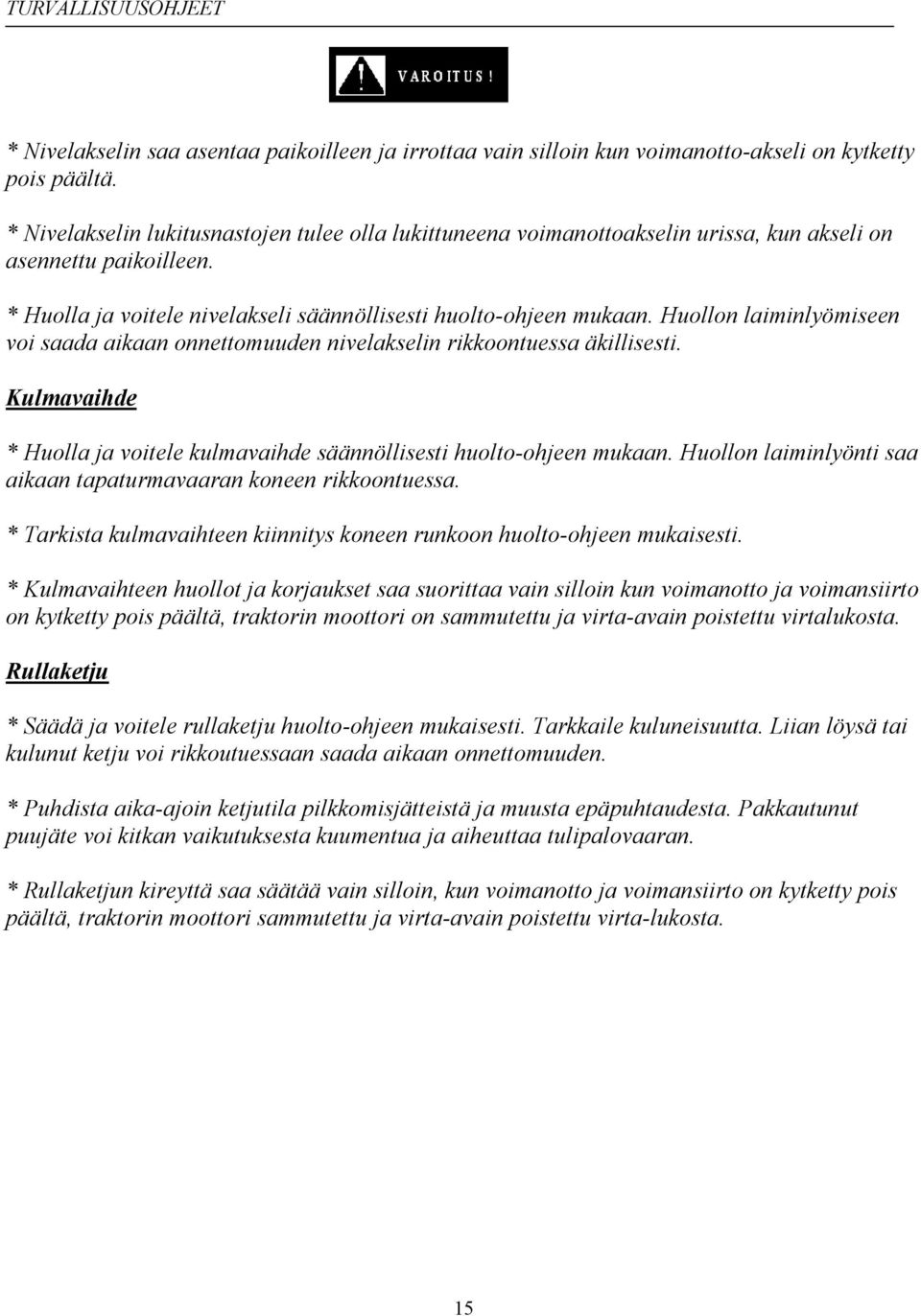

16 TURVALLISUUSOHJEET * Nivelakselin saa asentaa paikoilleen ja irrottaa vain silloin kun voimanotto-akseli on kytketty pois päältä. * Nivelakselin lukitusnastojen tulee olla lukittuneena voimanottoakselin urissa, kun akseli on asennettu paikoilleen. * Huolla ja voitele nivelakseli säännöllisesti huolto-ohjeen mukaan. Huollon laiminlyömiseen voi saada aikaan onnettomuuden nivelakselin rikkoontuessa äkillisesti. Kulmavaihde * Huolla ja voitele kulmavaihde säännöllisesti huolto-ohjeen mukaan. Huollon laiminlyönti saa aikaan tapaturmavaaran koneen rikkoontuessa. * Tarkista kulmavaihteen kiinnitys koneen runkoon huolto-ohjeen mukaisesti. * Kulmavaihteen huollot ja korjaukset saa suorittaa vain silloin kun voimanotto ja voimansiirto on kytketty pois päältä, traktorin moottori on sammutettu ja virta-avain poistettu virtalukosta. Rullaketju * Säädä ja voitele rullaketju huolto-ohjeen mukaisesti. Tarkkaile kuluneisuutta. Liian löysä tai kulunut ketju voi rikkoutuessaan saada aikaan onnettomuuden. * Puhdista aika-ajoin ketjutila pilkkomisjätteistä ja muusta epäpuhtaudesta. Pakkautunut puujäte voi kitkan vaikutuksesta kuumentua ja aiheuttaa tulipalovaaran. * Rullaketjun kireyttä saa säätää vain silloin, kun voimanotto ja voimansiirto on kytketty pois päältä, traktorin moottori sammutettu ja virta-avain poistettu virta-lukosta. 15

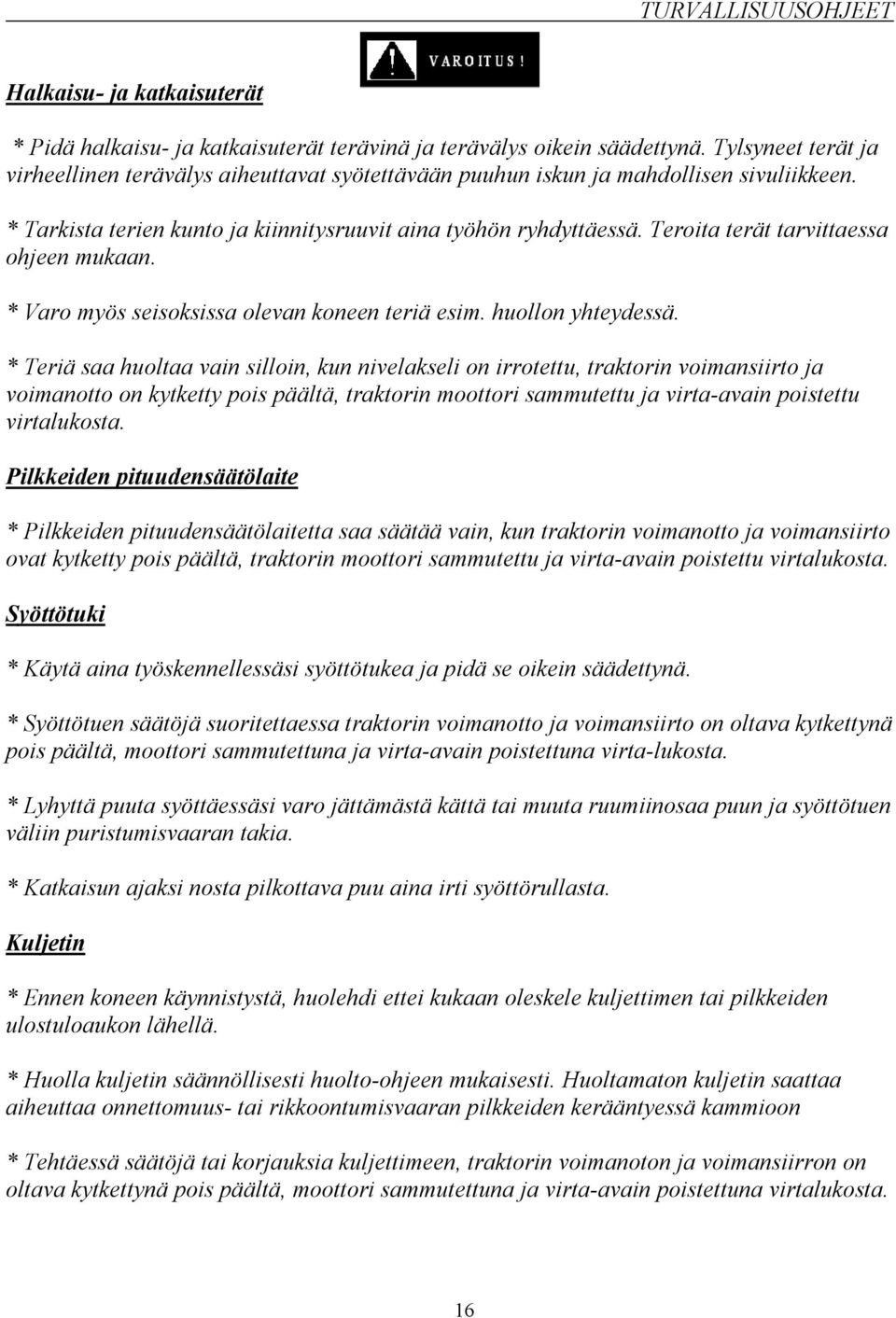

17 TURVALLISUUSOHJEET Halkaisu- ja katkaisuterät * Pidä halkaisu- ja katkaisuterät terävinä ja terävälys oikein säädettynä. Tylsyneet terät ja virheellinen terävälys aiheuttavat syötettävään puuhun iskun ja mahdollisen sivuliikkeen. * Tarkista terien kunto ja kiinnitysruuvit aina työhön ryhdyttäessä. Teroita terät tarvittaessa ohjeen mukaan. * Varo myös seisoksissa olevan koneen teriä esim. huollon yhteydessä. * Teriä saa huoltaa vain silloin, kun nivelakseli on irrotettu, traktorin voimansiirto ja voimanotto on kytketty pois päältä, traktorin moottori sammutettu ja virta-avain poistettu virtalukosta. Pilkkeiden pituudensäätölaite * Pilkkeiden pituudensäätölaitetta saa säätää vain, kun traktorin voimanotto ja voimansiirto ovat kytketty pois päältä, traktorin moottori sammutettu ja virta-avain poistettu virtalukosta. Syöttötuki * Käytä aina työskennellessäsi syöttötukea ja pidä se oikein säädettynä. * Syöttötuen säätöjä suoritettaessa traktorin voimanotto ja voimansiirto on oltava kytkettynä pois päältä, moottori sammutettuna ja virta-avain poistettuna virta-lukosta. * Lyhyttä puuta syöttäessäsi varo jättämästä kättä tai muuta ruumiinosaa puun ja syöttötuen väliin puristumisvaaran takia. * Katkaisun ajaksi nosta pilkottava puu aina irti syöttörullasta. Kuljetin * Ennen koneen käynnistystä, huolehdi ettei kukaan oleskele kuljettimen tai pilkkeiden ulostuloaukon lähellä. * Huolla kuljetin säännöllisesti huolto-ohjeen mukaisesti. Huoltamaton kuljetin saattaa aiheuttaa onnettomuus- tai rikkoontumisvaaran pilkkeiden kerääntyessä kammioon * Tehtäessä säätöjä tai korjauksia kuljettimeen, traktorin voimanoton ja voimansiirron on oltava kytkettynä pois päältä, moottori sammutettuna ja virta-avain poistettuna virtalukosta. 16

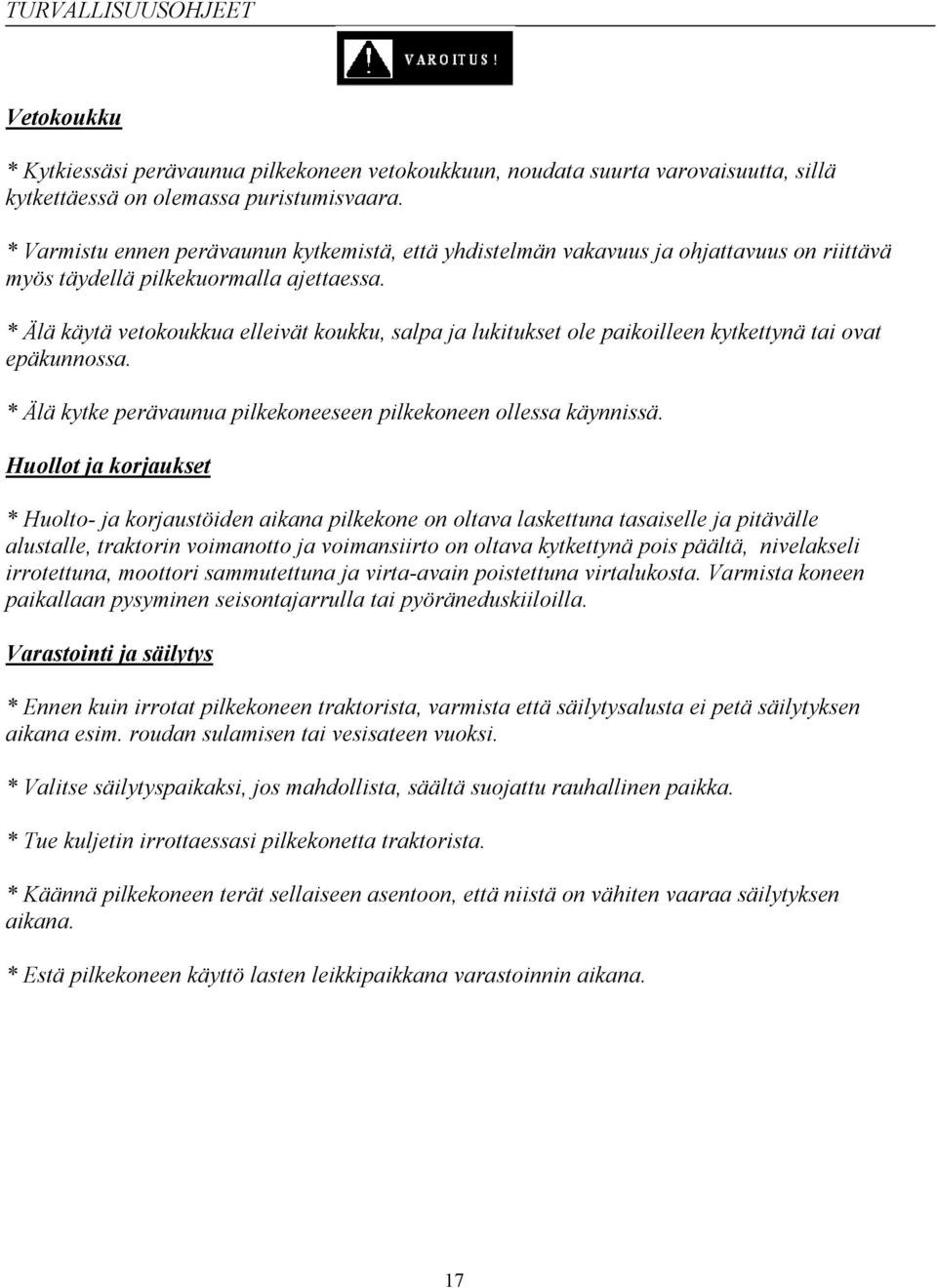

18 TURVALLISUUSOHJEET Vetokoukku * Kytkiessäsi perävaunua pilkekoneen vetokoukkuun, noudata suurta varovaisuutta, sillä kytkettäessä on olemassa puristumisvaara. * Varmistu ennen perävaunun kytkemistä, että yhdistelmän vakavuus ja ohjattavuus on riittävä myös täydellä pilkekuormalla ajettaessa. * Älä käytä vetokoukkua elleivät koukku, salpa ja lukitukset ole paikoilleen kytkettynä tai ovat epäkunnossa. * Älä kytke perävaunua pilkekoneeseen pilkekoneen ollessa käynnissä. Huollot ja korjaukset * Huolto- ja korjaustöiden aikana pilkekone on oltava laskettuna tasaiselle ja pitävälle alustalle, traktorin voimanotto ja voimansiirto on oltava kytkettynä pois päältä, nivelakseli irrotettuna, moottori sammutettuna ja virta-avain poistettuna virtalukosta. Varmista koneen paikallaan pysyminen seisontajarrulla tai pyöräneduskiiloilla. Varastointi ja säilytys * Ennen kuin irrotat pilkekoneen traktorista, varmista että säilytysalusta ei petä säilytyksen aikana esim. roudan sulamisen tai vesisateen vuoksi. * Valitse säilytyspaikaksi, jos mahdollista, säältä suojattu rauhallinen paikka. * Tue kuljetin irrottaessasi pilkekonetta traktorista. * Käännä pilkekoneen terät sellaiseen asentoon, että niistä on vähiten vaaraa säilytyksen aikana. * Estä pilkekoneen käyttö lasten leikkipaikkana varastoinnin aikana. 17

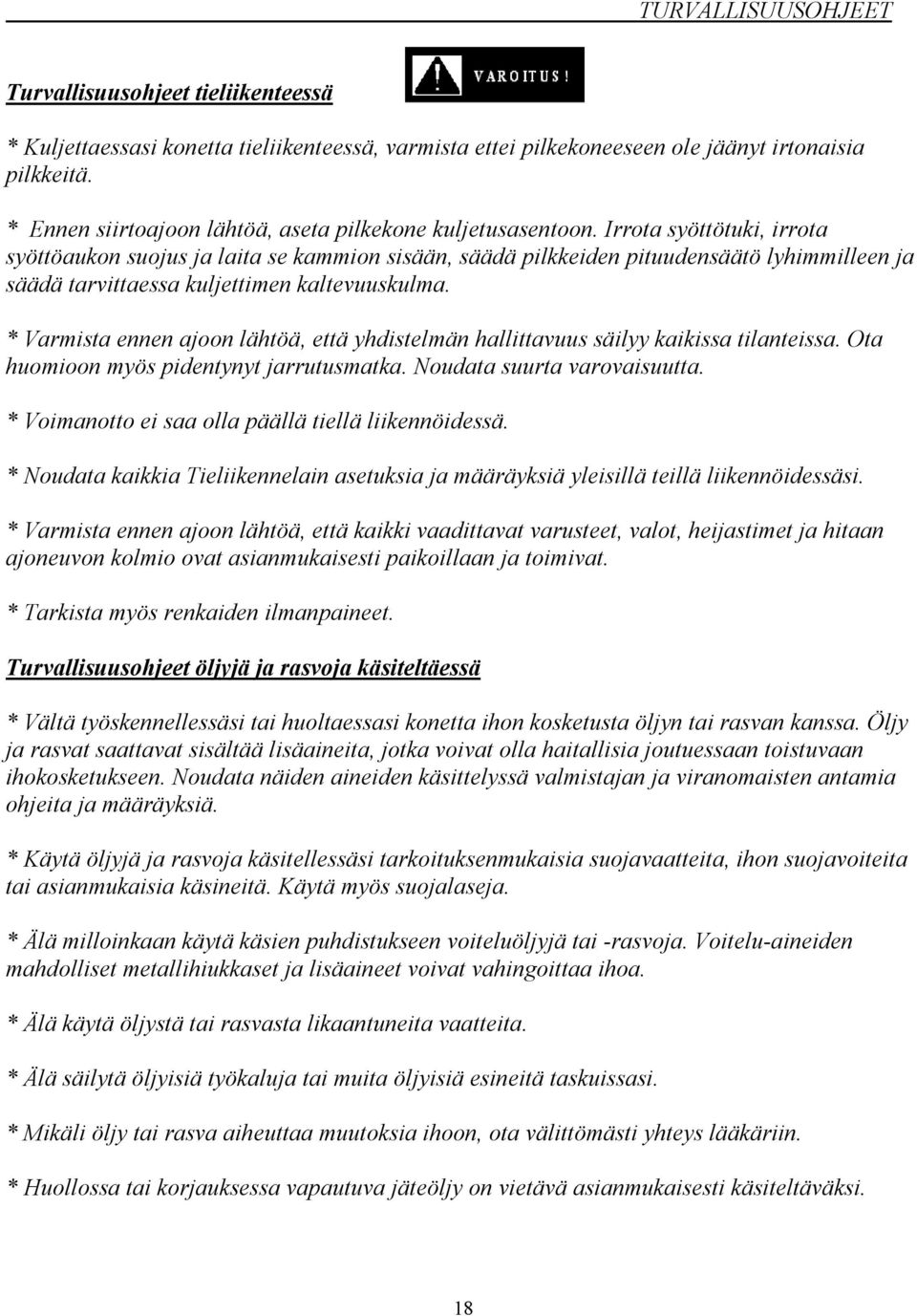

19 TURVALLISUUSOHJEET Turvallisuusohjeet tieliikenteessä * Kuljettaessasi konetta tieliikenteessä, varmista ettei pilkekoneeseen ole jäänyt irtonaisia pilkkeitä. * Ennen siirtoajoon lähtöä, aseta pilkekone kuljetusasentoon. Irrota syöttötuki, irrota syöttöaukon suojus ja laita se kammion sisään, säädä pilkkeiden pituudensäätö lyhimmilleen ja säädä tarvittaessa kuljettimen kaltevuuskulma. * Varmista ennen ajoon lähtöä, että yhdistelmän hallittavuus säilyy kaikissa tilanteissa. Ota huomioon myös pidentynyt jarrutusmatka. Noudata suurta varovaisuutta. * Voimanotto ei saa olla päällä tiellä liikennöidessä. * Noudata kaikkia Tieliikennelain asetuksia ja määräyksiä yleisillä teillä liikennöidessäsi. * Varmista ennen ajoon lähtöä, että kaikki vaadittavat varusteet, valot, heijastimet ja hitaan ajoneuvon kolmio ovat asianmukaisesti paikoillaan ja toimivat. * Tarkista myös renkaiden ilmanpaineet. Turvallisuusohjeet öljyjä ja rasvoja käsiteltäessä * Vältä työskennellessäsi tai huoltaessasi konetta ihon kosketusta öljyn tai rasvan kanssa. Öljy ja rasvat saattavat sisältää lisäaineita, jotka voivat olla haitallisia joutuessaan toistuvaan ihokosketukseen. Noudata näiden aineiden käsittelyssä valmistajan ja viranomaisten antamia ohjeita ja määräyksiä. * Käytä öljyjä ja rasvoja käsitellessäsi tarkoituksenmukaisia suojavaatteita, ihon suojavoiteita tai asianmukaisia käsineitä. Käytä myös suojalaseja. * Älä milloinkaan käytä käsien puhdistukseen voiteluöljyjä tai -rasvoja. Voitelu-aineiden mahdolliset metallihiukkaset ja lisäaineet voivat vahingoittaa ihoa. * Älä käytä öljystä tai rasvasta likaantuneita vaatteita. * Älä säilytä öljyisiä työkaluja tai muita öljyisiä esineitä taskuissasi. * Mikäli öljy tai rasva aiheuttaa muutoksia ihoon, ota välittömästi yhteys lääkäriin. * Huollossa tai korjauksessa vapautuva jäteöljy on vietävä asianmukaisesti käsiteltäväksi. 18

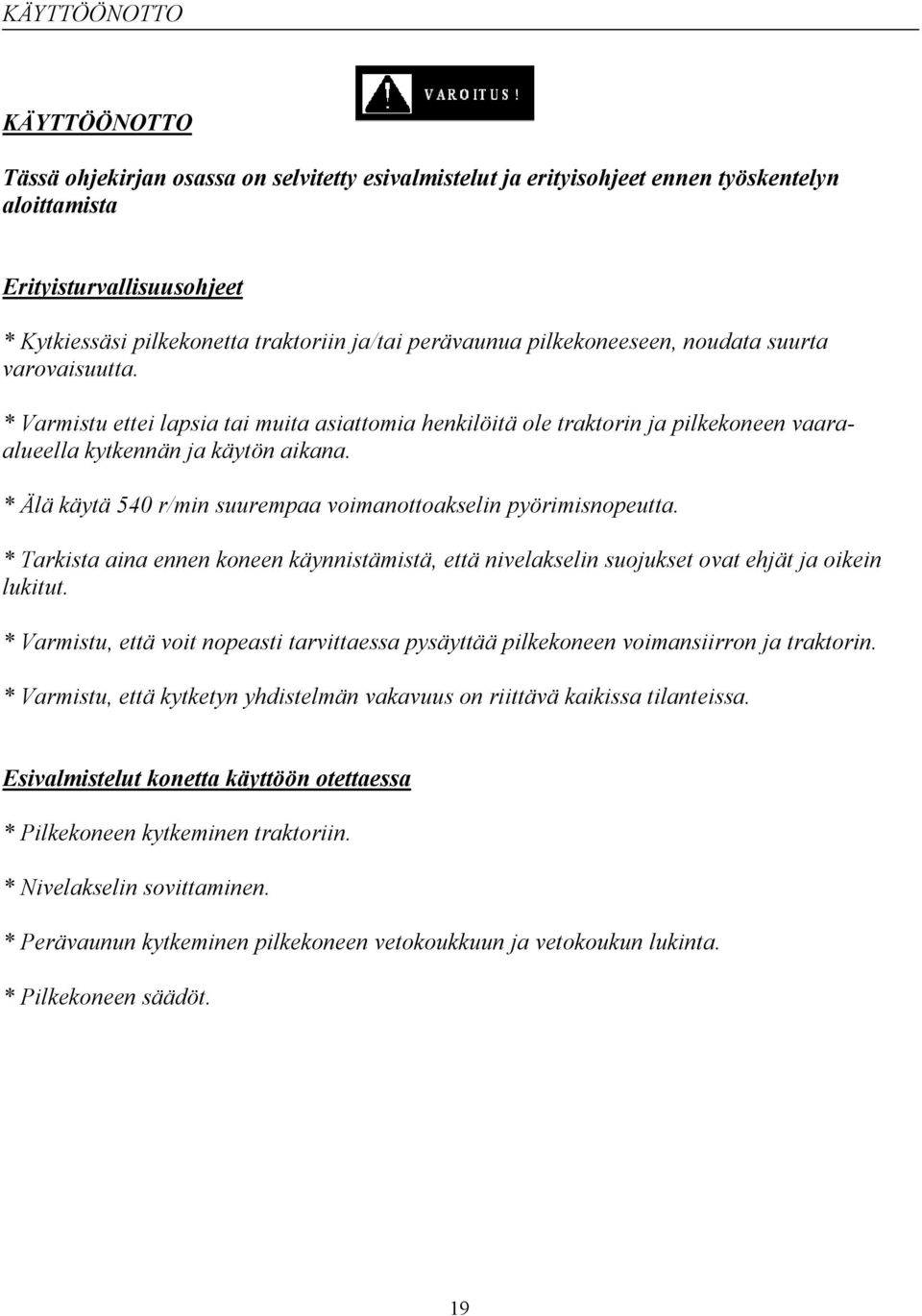

20 KÄYTTÖÖNOTTO KÄYTTÖÖNOTTO Tässä ohjekirjan osassa on selvitetty esivalmistelut ja erityisohjeet ennen työskentelyn aloittamista Erityisturvallisuusohjeet * Kytkiessäsi pilkekonetta traktoriin ja/tai perävaunua pilkekoneeseen, noudata suurta varovaisuutta. * Varmistu ettei lapsia tai muita asiattomia henkilöitä ole traktorin ja pilkekoneen vaaraalueella kytkennän ja käytön aikana. * Älä käytä 540 r/min suurempaa voimanottoakselin pyörimisnopeutta. * Tarkista aina ennen koneen käynnistämistä, että nivelakselin suojukset ovat ehjät ja oikein lukitut. * Varmistu, että voit nopeasti tarvittaessa pysäyttää pilkekoneen voimansiirron ja traktorin. * Varmistu, että kytketyn yhdistelmän vakavuus on riittävä kaikissa tilanteissa. Esivalmistelut konetta käyttöön otettaessa * Pilkekoneen kytkeminen traktoriin. * Nivelakselin sovittaminen. * Perävaunun kytkeminen pilkekoneen vetokoukkuun ja vetokoukun lukinta. * Pilkekoneen säädöt. 19

21 KÄYTTÖÖNOTTO Pilkekoneen kytkeminen traktoriin Turvallisuusohjeet * Kiinnittäessäsi traktoria pilkekoneeseen, joudut työskentelemään koneiden välissä. Noudata erityistä varovaisuutta, puristumisvaara. - Pilkekone kytketään traktorin kolmipistenostolaitteeseen. Varmista kytkentä asianmukaisilla rengassokilla. - Pilkekoneen asema sivusuunnassa säädetään nostolaitteen sivurajoittimilla siten että traktorin ja pilkekoneen voimanottoakselit tulevat samaan linjaan. - Pilkekoneen runko säädetään vaakatasoon säädettävää työntövartta käyttäen. Nivelakselin sovittaminen Turvallisuusohjeet * Traktorin voimansiirto ja voimanotto on oltava kytkettynä pois päältä, traktorin moottori sammutettuna ja virta-avain poistettuna virtalukosta. Nivelakselin pituus on sovitettava erikseen jokaiseen traktoriin, jolla pilkekonetta käytetään. Toimintaohjeet Määritetään nivelakselin pituus - Kytketään pilkekone traktoriin ilman nivelakselia ja sivurajoittimet lukitsematta. - Otetaan valmistajan suosittelema nivelakseli ja vedetään puoliskot erilleen. Kytketään toinen puolisko traktorin voimanulosottoakseliin ja toinen puolisko pilkekoneen voimanottoakseliin. Katso, että lukitusnastat ponnahtavat lukitusasentoonsa. - Liikuta pilkekonetta pysty- ja sivusuunnassa siten, että löydät koneen aseman, jossa traktorin voimanulosottoakselin ja pilkekoneen voimanottoakselin etäisyys on pienin. Lukitse pilkekone tähän asemaan. - Sammuta traktori ja irrota virta-avain virtalukosta. Tue pilkekone siten, ettei se pääse siirtymään paikaltaan nivelakselin merkinnän aikana. 20

22 KÄYTTÖÖNOTTO - Aseta nivelakselin puoliskot rinnakkain ja merkitse päällekkäin menevät osat ja sen lisäksi varmuusalue 35 mm kuvan mukaisesti. Tee selvä merkintä tähän kohtaan. Muista merkitä molemmat puoliskot. Lyhennetään akselit - Irrota nivelakselinpuoliskot traktorista. - Lyhennä kumpaakin akselipuoliskoa merkin mukaisesti suojusputket mukaan lukien. 21

23 KÄYTTÖÖNOTTO Viimeistellään katkaisukohdat - Pyöristä katkaisukohdan reunat esim. viilalla ja puhdista akselipuoliskot. - Voitele akselinpuoliskot ja työnnä ne sisäkkäin. Varmista liikkuvuus pohjaan asti. Nivelakselin paikoilleen asennus - Aseta nivelakseli paikoilleen. - Lukitse nivelakselin suojukset. 22

24 KÄYTTÖÖNOTTO Pilkkeiden pituuden säätö * Säätäessäsi pilkkeiden pituudensäätöä traktorin voimanoton ja voimansiirron on oltava kytkettynä pois päältä, moottorin sammutettuna ja virta-avaimen poistettuna virtalukosta. Irrota pidätinteippi - Pilkkeiden pituudensäädön tappi on ollut varmistettuna kuljetuksen ajan teipillä. Irrota teippi ja tappi. Kokeile pituudensäätö - Siirrä pituudensäätöä holkissa ja kokeile jokaista pituusmittaa laittamalla tappi reikään ko. kohdalla. - Lukitse haluttu pituus. 23

25 KÄYTTÖÖNOTTO Kokeile pituudensäätölevy - Kokeile pituudensäätölevyn heilahdus. Sen on heilahdettava herkästi ja palauduttava alkuasemaansa. Heilahduskulma 90 o. Syöttötuen säätö * Säätäessäsi syöttötukea, traktorin voimansiirron ja voimanoton on oltava kytkettynä pois päältä, moottori sammutettuna ja virta-avain poistettuna virtalukosta. Kone tasaisella alustalla - Syöttötuen perussäätöä tehdessäsi, aja pilkekone tasaiselle alustalle. Varmista koneen liikkumattomuus. Irrota syöttötuki - Toimitettaessa pilkekone, syöttötuki on kiinnitettynä koneen rungossa, kuljetus-asennossa. Irrota syöttötuki. Aseta paikalleen - Aseta syöttötuki pilkekoneen rungossa, syöttöaukon alapuolelle olevaan holkkiin siten, että vastinrauta tulee syöttöaukon vasemmalle puolelle. - Ota suora puuranka ja työnnä se syöttörullaa pitkin pilkekoneen syöttöaukkoon ikäänkuin olisit tekemässä pilkkeitä käyvällä koneella. - Säädä syöttötuen korkeus siten, että syöttöhetkellä syöttörullan ja rangan väli-matka on 5-10 cm. - Lukitse syöttötuki tähän asemaan mukana seuraavilla kiinnitystarvikkeilla. 24

26 KÄYTTÖÖNOTTO Syöttörullan pyöriminen - Tarkista, että syöttörulla pyörii herkästi kädellä pyöräyttämällä. 25

27 KÄYTTÖÖNOTTO KULJETTIMEN KULMAN SÄÄTÄMINEN * Säätäessäsi kuljettimen kaltevuuskulmaa, pilkekone on oltava laskettuna tukevalla alustalle, traktorin voimanotto ja voimansiirto oltava kytkettynä pois päältä, moottori sammutettuna ja virta-avain poistettuna virtalukosta. * Ota huomioon kuljettimen vaatima tila esim. kuljetuksen aikana. Kulman säätäminen - Aseta pilkekone siten, että koneen runko on vaakatasossa. - Kierrä kuljettimen säätövarren säätöalue päästä päähän varmistaaksesi säädön herkkä toiminta. - Säädä kuljetin haluamaasi asentoon. 26

28 KÄYTTÖÖNOTTO SYÖTTÖAUKON SUOJUS * Syöttöaukon suojus on kuljetuksen ajaksi sijoitettu kuljettimen sisälle. Pilkekonetta ei missään tapauksessa saa käynnistää tai käyttää suojuksen ollessa poissa paikoiltaan. Työskentelyasentoon laitto - Irrota syöttöaukon suojuksen kiinnitysruuvit. - Aseta syöttöaukon suojus kiinnikkeisiinsä syöttöaukon eteen. - Kiristä kiinnitysruuvit. 27

29 KÄYTTÖÖNOTTO KULJETTIMEN JATKEEN ASENNUS (lisävaruste) * Kuljettimeen on saatavana lisävarusteena 1m:n jatke. Noudattamalla seuraavia asennusohjeita saat asennuksen helpoiten suoritettua. - Laske kuljetin alas ja löysää kuljetinhihna täysin löysälle. - Avaa kuljetinhihnan liitos. - Irroita taittotela (kuljettimen yläpään tela) kiristimineen kuljettimesta. - Liitä jatkeen hihnan toinen pää kuljettimen hihnaan. - Liitä jatke kuljettimen yläpäähän mukana seuraavilla kiinnitysruuveilla. - Asenna taittotela jatkeen yläpäähän hihnan säädön ollessa löysimmillään. - Asenna jatkettu hihna paikoilleen ja liitä päät yhteen. -Kiristä ja säädä hihna siten, että se kulkee keskellä kuljetinta, eikä luista. Varo ylikuormitusta. * Jatkeen ollessa paikoillaan, pilkekoneen vakavuus heikkenee. Pilke-Japan ollessa irrallaan traktorista se saattaa kaatua, kun vaakasuoran alustan ja jatkeen taittotelan akselin etäisyys alittaa 2,3 metriä. Säädä kuljetin pystyasentoon irrottaessasi pilkekoneen traktorista ja tue kuljetin. Puristumisvaara 28

30 LIIKENNÖINTI TIELLÄ LIIKENNÖINTI TIELLÄ TURVALLISUUSOHJEET Lue seuraavat turvallisuusohjeet huolellisesti ennen kuin lähdet kuljettamaan pilkekonetta tiellä. Ainoastaan noudattamalla näitä turvallisuusohjeita, vältät onnettomuusvaaran. Tehdas ja jälleenmyyjä eivät vastaa aiheutuneista vahingoista, jollei näitä ohjeita ole noudatettu. Kuljetettaessa pilkekonetta tiellä, koneen on oltava tyhjä ja osien on oltava kuljetus-asennossa. * Tyhjennä pilkekone kaikesta irtonaisesta tavarasta, pilkkeistä, pilkejätteistä yms. * Aseta kuljetin, pituudensäätö, syöttötuki, syöttöaukon suojus ja vetokoukku kuljetusasentoonsa ja varmista, että ne pysyvät siinä. * Yleisellä tiellä ajettaessa perävaunu ei saa olla kytkettynä pilkekoneen vetokoukkuun. Tarkista toiminta ja hallittavuus * Varmista yhdistelmän riittävä vakavuus, ennen kuin kytket pilkekoneen traktoriin. Ota huomioon täyden pilkekuorman vaikutus. Yhdistelmän on oltava täysin hallittavissa jokaisessa tilanteessa. * Tarkista valot, heijastimet, hitaan ajoneuvon kolmio ja mahdolliset muut varo- ja suojalaitteet. * Älä ylitä sallittuja akseli- ja kokonaispainoja sekä kuljetusmittoja. Traktorin etuakselipainon tulee olla vähintään 20% omapainosta liikuttaessa yleisellä tiellä. * Tarkista rengaspaineet. * Tarkista ennen liikkeellelähtöä, ettei ketään ole yhdistelmän lähialueella ja että näkyvyys on esteetön. 29

31 LIIKENNÖINTI TIELLÄ Ajaminen, ajonopeudet ja matkustajat * Noudata tiellä liikennöidessä tieliikennesääntöjä ja määräyksiä. * Sovita ajonopeus ajotilanteeseen sopivaksi. Aja varovasti syrjärinteissä ja mäissä sekä vältä äkkinäisiä käännöksiä. * Ota huomioon jarrutusmatkojen piteneminen yhdistelmää kuljetettaessa ja varo liukkautta ja ajoalustan epätasaisuutta. * Ota huomioon yhdistelmän kääntyvyys etenkin risteyksissä ja jyrkissä käännöksissä. 30

32 KÄYTTÖ KÄYTTÖ Tässä ohjekirjan osassa on selvitetty erityisturvaohjeet, pilkekoneen perussäädöt ja työskentely pilkekoneella. Koneen käyttö on kielletty, ellei turvallisuus- ja käyttöohjeita noudateta. Erityisturvallisuusohjeet * Noudata riittävää turvaetäisyyttä. Pysy aina riittävän etäällä syöttöaukosta, kammiosta, kuljettimen hihnasta ja nivelakselista. * Pilkekoneen käyttö on sallittua vain silloin, kun kaikki turvalaitteet ja suojukset on paikoillaan. Muussa tapauksessa käyttö on kielletty. * Noudata työskentelyohjeita syöttäessäsi puuta syöttöaukkoon. Ole erityisen huolellinen pilkkoessasi kovia puulajeja, oksaisia tai väärärunkoisia rankoja. * Syötä väärärunkoiset rangat aina siten, että puun koukkupää on syöttöaukon läpi työnnettäessä kääntyneenä alaspäin. * Älä pilko sellaisia rakennusjätteitä joissa on metalliesineitä, nauloja, sähköjohtimia tai betonia. * Jos kone jumiutuu, sammuta moottori heti. * Älä ylitä voimanulosottoakselin pyörimisnopeutta 540 r/min. Korkeampi pyörimisnopeus voimistaa rungon heilahduspyrkimystä katkaisun aikana ja pilkkeen sinkoutumisvaara kasvaa. * Älä poistu toimivan koneen luota hetkeksikään. Huolehdi ettei sivullisia henkilöitä tai lapsia tule koneen lähelle koneen toimiessa. * Estä yhdistelmän liikkuminen työskentelyn aikana. 31

33 KÄYTTÖ Pilkekoneen perussäädöt Ohjeet pilkekoneelle tarpeellisten perussäätöjen suorittamiseen. * Syöttötuen säätö * Syöttökourun säätö * Pilkkeiden pituuden säätö * Kuljettimen kaltevuuden säätö * Pyörimisnopeuden säätö Turvallisuusohjeet! * Säädä pilkekonetta vain silloin, kun traktorin voimansiirto ja voimanulosotto on kytkettynä pois päältä, seisontajarru kytketty, traktorin moottori sammutettu ja virta-avain poistettu virtalukosta. Syöttötuen säätö * Syöttötukea säädettäessä traktorin voimansiirto ja voimanulosotto on oltava kytkettynä pois päältä, seisontajarru kytketty, traktorin moottori sammutettu ja virta-avain poistettu virtalukosta. Syöttötuen säätö on tärkeä toimenpide, sillä se vaikuttaa suuresti turvallisuuteen rankoja koneeseen syötettäessä ja oikein säädettynä helpottaa työskentelyä. Korkeuden säätö - Aja pilkekone työskentelypaikalle ja estä koneen siirtyminen alustallaan säädön ja työskentelyn aikana. - Irrota syöttötuen kiinnitysruuvi. Ota suora puuranka ja työnnä se syöttörullaa pitkin pilkekoneen syöttöaukkoon. - Säädä syöttötuen korkeus siten. että rangan ja syöttörullan väliin jää 5-10 cm tilaa rangan katkaisuhetkellä. - Lukitse syöttötuki koneen runkoon kiinnitysruuvilla. 32

34 KÄYTTÖ Syöttötuen kätisyyden säätö Syöttötuen kätisyys on muutettava aina sen mukaan, kummalta puolelta puuta koneeseen syötetään. Syöttötuen kaaren on oltava aina samalla puolella puuta kuin koneen käyttäjäkin. - Irrota syöttötuen kaari varresta irrottamalla kiinnitysmutterit. - Käännä kaarta 180 o pystyakselinsa ympäri ja aseta paikoilleen. Kiinnitä mutterit. Syöttötuen kaari Kiinnitysmutterit Syöttötuen kaari Kiinnitysmutterit K K Syöttökourun säätö * Syöttökourun säätöä saa suorittaa vain silloin, kun traktorin voimansiirto ja voimanulosotto ovat kytkettynä pois päältä, moottori sammutettuna ja virta-avain poistettuna virtalukosta. Syöttökourun korkeuden säätö Syöttökouru ohjaa syötettävän puun syöttöaukkoon. Syöttökouru pääsee kiertymään alaspäin pilkekoneen terien katkaistessa puun. Syöttökouru on nivelöity koneen runkoon. - Syöttökourun korkeutta säädetään siirtämällä vetojousta korvakkeessaan. 33

35 KÄYTTÖ Ohuita ja näin ollen keveitä rankoja pilkottaessa, pidä säätöjousi löysemmässä asennossaan. Vastaavasti paksuille puille säätö asetetaan jäykimpään asentoonsa. Mikäli jousi on liian löysällä, puun pää törmää alaterään puuta syötettäessä. 34

36 KÄYTTÖ Pilkkeiden pituuden säätö * Pilkkeiden pituuden säätöä saa muuttaa vain, kun traktorin voimansiirto ja voimanulosotto on kytkettynä pois päältä, moottori sammutettuna ja virta-avain poistettuna virtalukosta. Pituuden säätö - Irrota lukitustappi reiästään ja säädä pilkkeen pituus haluamaksesi siirtämällä säätölaitetta ohjausholkissaan. - Lukitse säätö lukitustapilla. 35

37 KÄYTTÖ Kuljettimen kaltevuuden säätö * Kuljettimen kaltevuutta saa säätää vain silloin, kun traktorin voimansiirto ja voiman ulosotto on kytkettynä pois päältä, moottori sammutettuna ja virta-avain poistettuna virtalukosta. Kaltevuuden säätö Kuljettimen kaltevuutta on tarpeen säätää erilaisten työskentelyolosuhteiden ja -paikkojen takia. Kuljetettaessa perävaunua pilkekoneen perässä, säätö voi olla myöskin tarpeen, varsinkin kun yhdistelmällä ylitetään esim. pelto-ojia. - Säätö suoritetaan kiertämällä säätövartta ristitapista. - Erillistä lukitusta ei tarvita, säätö ei vaeltele itsestään. 36

38 KÄYTTÖ Pyörimisnopeuden säätö * Käyttäessäsi pilkekonetta, älä käytä suurempaa voimanulosottoakselin pyörimisnopeutta kuin 540 r/min. Kierrosluvun säätö - Pyörimisnopeutta on tarpeen säätää pilkottavan puun laadun mukaan. Ohut puu sallii suuremman pyörimisnopeuden, koska syöttäminen on nopeaa. - Vääriä, paksuja tai oksaisia puita pilkottaessa käytä hitaampaa pyörimisnopeutta. Hitaampaa pyörimisnopeutta käytettäessä saattaa koneen leikkuuteho kuitenkin laskea riittämättömäksi paksuille puille. Käytä tällöin suurempaa kierrosnopeutta ja syötä puuta vain joka toisella pilkekoneen työkierrolla. - Pyörimisnopeuden säätö voidaan suorittaa ainoastaan traktorin voimanulosoton pyörimisnopeutta muuttamalla joko käsikaasulla tai voimansiirron välityssuhdetta muuttamalla. TYÖSKENTELY PILKEKONEELLA Tässä kohdassa käydään läpi pilkekoneella työskentely. * Pilkekoneen toimintaperiaate * Työskentelypaikan valinta * Työskentelytapa TURVALLISUUSOHJEET * Tutustu hyvin käyttö- ja varo-ohjeisiin ennen koneen käytön aloittamista ja noudata niitä käytön aikana. * Ennen kuin aloitat työskentelyn koneella, varmista ettei asiattomia henkilöitä tai lapsia ole koneen läheisyydessä. * Traktorin voimanulosotto ja voimansiirto ei saa olla kytkettynä päälle, eikä moottori käynnissä, ennen kuin kaikki esivalmistelut on suoritettu ja varolaitteet kytketty paikoilleen. Kytke voimanulosotto heti pois päältä kun lopetat koneella työskentelyn. * Älä poistu toimivan koneen luota. 37

39 KÄYTTÖ * Älä ylitä voimanulosottoakselin pyörimisnopeutta /min. * Huolla ja tee tarvittavat säädöt säännöllisesti huolto-ohjeen mukaisesti. * Älä käytä rikkinäistä konetta. Pilkekoneen toimintaperiaate Pilkekone on maataloustraktorikäyttöinen puunkäsittelylaite, jolla voidaan halkoa ja katkoa ennalta säädettyyn määrämittaan rankoja, hakkuu- ja sahausjätettä, rakennusjätepuuta yms. Toimintaperiaate Halkaistava ja katkaistava puu työnnetään pilkekoneen syöttöaukkoon, jossa pyörivä terä ensin halkaisee ja sitten katkaisee puun kahdessa vaiheessa alaterää vasten. Koneen työskentelynopeus on noin 25 työkiertoa minuutissa ulosoton pyöriessä 400 r/min. Teriltä pilkkeet putoavat kammioon, josta kuljetin siirtää puut esim. perävaunuun. Työskentelypaikan valinta Pilkottavaa puuta hankittaessa tai kootessa kannattaa jo ennaltakäsin ottaa huomioon pilkekoneen käytön asettamat vaatimukset ja rajoitukset. Pilkkeiden teko metsässä - laadi ajolinjat siten, että pilkkeentekopaikka sijaitsee mahdollisimman tasaisella ja pitäväpohjaisella alustalla. - Valitse rankakasan paikka siten, että pilkekoneen ympärille ja mahdollisimman paljon työskentelytilaa. - Sijoita rankakasat niin, että voit syöttää rangat koneeseen aina samalta puolelta syöttöaukkoa. Tällöin jää syöttötuen kätisyyden ylimääräinen vaihto pois. - Huomioi yhdistelmän tilantarve laatiessasi kääntöpaikkoja metsään. - Tee ajourista mahdollisimman suoria. Näin menetellen vahingoitat jäljellejäävää puustoa mahdollisimman vähän. - Älä tee ylisuuria kuormia, koska tällöin yhdistelmän vakavuus heikkenee, juuri-vaurioita tulee enemmän ja kiinnijuuttumisvaara pehmeällä alustalla kasvaa. - Jätä pilkkeentekopaikka jälkeesi siistiksi. 38

40 KÄYTTÖ Pilkkeiden teko suoraan varastoon - Ennen kuin alat kuljettaa pilkottavaa puuta varaston läheisyyteen, aja pilkekone tulevalla pilkkeentekopaikalle ja määritä koneen, traktorin ja työskentelijöiden vaatimat työskentelyalueet. Ota huomioon myös siirtoajon vaatima tila. - Merkitse tämän jälkeen pilkottavien puiden sijoituspaikka ja suunta siten, että siirtomatka pilkekoneelle on mahdollisimman lyhyt ja esteetön. - Valmistele pilkkeentekopaikka siten, että alusta on mahdollisimman tasainen ja vaakasuora. Talvisaikaan työskenneltäessä varaa esim. hiekkaa tms. liukkauden torjuntaan. - Järjestä esteetön näköyhteys kuljettimen purkupäähän, koneen syöttäjän paikalta voidaksesi tarkkailla varastotilan täyttymistä. Työskentelytapa Erityisturvallisuusohje * Käynnistä kone vasta silloin kun kaikki järjestelyt ja turvatoimet työskentelypaikalla on tehty. * Kone on oltava säädettynä työpaikan olosuhteiden mukaisesti ennen työn aloittamista. * Varmistu, että voit tarvittaessa pysäyttää koneen nopeasti. * Estä sivullisten pääsy työskentelypaikalle. * Pysäytä kone heti, jos havaitset vaaratekijän. 39

41 KÄYTTÖ Koneella työskentely Pilke-Japa on suunniteltu traktorikäyttöiseksi puunpilkontalaitteeksi, jonka puunsyöttö tapahtuu käsin. - Käynnistä traktorin moottori ja kytke voimanulosotto päälle. Huolehdi varotoimista. - Säädä voimanulosoton kierrosluku. Paksuille puille n 450 r/min. tai ohuille rangoille max. 540 r/min. Hitaampaa pyörimisnopeutta käytettäessä saattaa koneen leikkuuteho kuitenkin laskea riittämättömäksi paksuille puille. Käytä tällöin suurempaa kierrosnopeutta ja syötä puuta vain joka toisella pilkekoneen työkierrolla. - Ota ranka ja aseta sen pää syöttörullan päälle siten, että olet itse syöttötuen kaaren puolella rankaa. - Työnnä rangan pää syöttökourua pitkin syöttöaukosta sisään pituudensäätölevyä vasten siten, että ranka on keskellä syöttöaukkoa. Jos halkaisupiikki ei osu puun keskelle, ei puu halkea kunnolla. Syntyy sälöjä. - Opettele halkaisupiikin kulkurata ja syötä puuta siten, että piikki osuu aina keskelle puuta. Jos halkaistava puu osuu syöttöaukon ulkoreunan ja halkaisupiikin väliin saattaa puu heittää puunsyöttäjää sivulle. - Rangan pään tulee asettua ehdottomasti pituudensäätölevyä vasten. Jos puun pää työnnetään pituudensäätölevyn ohi, puun heilahdustaipumus katkaisuvaiheessa voimistuu. Tapaturmavaara! 40

42 KÄYTTÖ - Siirrä puun takapäätä siten, että ranka on syöttötuen kaarta vasten sekä rangan ja syöttörullan etäisyys on 5-10 cm terän osuessa puuhun. - Kovaa, paksua, väärää tai oksaista puuta pilkottaessa on olemassa puun heilahdusvaara. Ole riittävän kaukana rangan päästä katkaisutapahtuman aikana. - Väärää puuta syötettäessä, käännä puun käyrä pää alaspäin. - Ohuet puut kannattaa ohjata halkaisupiikin ohi ja niitä voidaan syöttää myös useampia samalla kertaa. - Lyhyttä puuta syötettäessä, eli kun puun takapää menee syöttöaukon suojuksen reunan sisäpuolelle, työnnä puu syöttöaukkoon seuraavalla puulla. - Älä työnnä käsiä syöttöaukon suojan sisäpuolelle. Puristumisvaara katkeavan puun heilahtaessa syöttötukea vasten. - Puu saadaan tarvittaessa halkeamaan neljään osaan kääntämällä sitä neljännes-kierros syöttöliikkeen aikana. 41

43 KÄYTTÖ - Pilkkoessasi puita, huolehdi ettei pilkekasa kuljettimen alla kasva liian korkeaksi. Korkea kasa voi aiheuttaa pilkkeen kiilautumisen kuljettimen kolan ja rungon väliin. Rikkoutumisvaara. - Mikäli kuljettimeen alkaa kertyä pilkkeitä, säädä kaltevuutta hieman pienemmäksi kuljetuskyvyn parantamiseksi. Muista turvaohje säädölle. Puun syöttö on keskeytettävä mikäli kammioon alkaa kertyä pilkkeitä. Rikkoutumisvaara! 42

44 HUOLTO HUOLTO Tässä osassa käyttöohjekirjaa käydään läpi määräaikaishuollot ja tarvittavat tarkistukset ja säädöt. * Voitelu * Öljynvaihto * Säädöt * Kiristystiukkuudet * Toimenpiteet säilytyksen ajaksi TURVALLISUUSOHJEET * Huollon, korjauksen, säätämisen ja puhdistuksen aikana, kone on oltava laskettuna pitävälle alustalle ja siirtyminen estettävä seisontajarrulla tai pyöräneduskiiloilla. * Voimanulosotto ja voimansiirto on oltava kytkettynä pois päältä, moottori sammutettuna ja virta-avain irrotetaan virtalukosta tahattoman käynnistyksen estämiseksi. * Varo myös paikallaan olevia teriä. Turvallisuusohjeet öljyjä ja rasvoja käsiteltäessä * Vältä ihokosketusta öljyn tai rasvan kanssa. Öljyt ja rasvat saattavat sisältää lisäaineita, jotka voivat olla haitallisia joutuessaan toistuvaan ihokosketukseen. Noudata näiden aineiden käsittelyssä valmistajien ja viranomaisten ohjeita ja määräyksiä. * Käytä öljyjä ja rasvoja käsitellessäsi tarkoituksenmukaisia suojavaatteita, ihon suojavoiteita tai asianmukaisia käsineitä. * Älä milloinkaan käytä käsien puhdistukseen voiteluöljyjä tai -rasvoja. Voitelu-aineiden mahdolliset metallihiukkaset ja lisäaineet voivat vahingoittaa ihoa. * Älä käytä öljystä tai rasvasta likaantuneita vaatteita. * Älä säilytä öljyisiä työkaluja tai muita öljyisiä esineitä taskuissasi. * Mikäli öljy tai rasva aiheuttaa muutoksia ihoon, ota välittömästi yhteys lääkäriin. * Huolloissa tai korjauksissa vapautuva jäteöljy on vietävä asianmukaisesti käsiteltäväksi. 43

45 HUOLTO VOITELU Annetut voiteluvälit pätevät silloin, kun kone toimii normaalilla kuormituksella tavanomaisissa käyttöolosuhteissa. Lyhennä voiteluväliä, mikäli konetta kuormitetaan voimakkaasti tai kun työskentelyolosuhteet ovat epäedulliset, pölyiset tms. Rullaketjun voitelu - rullaketju voidellaan suojakotelossa olevan aukon kautta n. 100 käyttötunnin välein. - Pyöritä konetta välillä, että ketju saa voitelun koko pituudeltaan. 44

46 HUOLTO Kelan laakerin voitelu - Kelan laakeri voidellaan n. 200 käyttötunnin välein yleisrasvalla (vaseliini). - Käytä voiteluainetta vain sen verran, että näet vaseliinin puristuvan ulos kelan päistä. Syöttörullan akselin voitelu - Syöttörullan akseli voidellaan n. 50 käyttötunnin välein. - Irrota syöttörullan akseli ja puhdista se. - Sivele puhdasta vaseliinia akselille ja kokoa syöttörulla. 45

47 HUOLTO Syöttökourun nivelen voitelu - Syöttökourun nivel voidellaan n. 50 käyttötunnin välein. ÖLJYNVAIHTO Annetut öljynvaihtovälit pätevät silloin, kun kone toimii normaalilla kuormituksella normaaleissa käyttöolosuhteissa. Lyhennä öljynvaihtoväliä mikäli konetta kuormitetaan raskaasti tai työskentelyolosuhteet ovat epäedulliset, esim. pölyiset tms. Kulmavaihteen öljynvaihto Kulmavaihteen öljynmäärä tarkistetaan n. 100 käyttötunnin välein ja öljynvaihto suoritetaan kerran vuodessa. Täyttömäärä on 3,5 l ja laatu API GL-4 80W/90. - Aseta pilkekone tasaiselle alustalle vaakatasoon. - Aseta öljyastia tyhjennystulpan alle ja avaa tyhjennys- ja täyttötulpat. Anna kaiken öljyn valua ulos. 46

48 HUOLTO Täyttö- ja tarkistustulppa Tyhjennystulppa K K Kierrä tyhjennystulppa paikoilleen. - Täytä kulmavaihde öljyllä täyttöaukosta, siten että öljyn pinta yltää täyttöaukkoon saakka. - Kierrä tarkistus- täyttötulppa paikoilleen SÄÄDÖT Rullaketjun säätö Rullaketjun kireyden tarkastus suoritetaan n. 100 käyttötunnin välein. Raskaissa olosuhteissa suorita säätö useammin. Mikäli ketju tuntuu löysältä, suorita kiristys seuraavasti: - Etsi ensiksi ketjun kirein kohta pyörittämällä konetta esimerkiksi kuljettimen kolista vetämällä. - Löysää ketjunkiristimen kiinnitysruuveja. 47

49 HUOLTO - Työnnä ketjun kiristintä ketjuun päin. - Ketjun kireys on oikea, kun ketjun ja painimen väliin jää 0,5-2 mm ketjua painikkeen päältä nostettaessa. - Kiristä ketjunkiristimen kiinnitysruuvit Terien säädöt Tarkasta terävälys n. 50 käyttötunnin välein ja säädä tarvittaessa. Oikea välys on 0,5-2.0 mm. Turvallisuusohje * Väärä välys tai tylsät terät voivat aiheuttaa puun heilahduksen katkaisuhetkellä. Välyksen tarkastus - Pyöritä kelaa siten, että ylä- ja alaterä asettuvat kohdakkain. - Mittaa terävälys kolmesta kohtaa, terän keskeltä ja molemmista reunoista. 48

50 HUOLTO - Huomaa, että terävälys mitataan terien otsapinnasta, ei terien kärjistä mitaten. Käytä mittaukseen rakotulkkia. Yläterä Teräväly s 0,5 Alaterä K Mikäli terävälys ei ole annetuissa rajoissa, välys on säädettävä oikeaksi sopivilla säätölevyillä. Säätölevyjä on 0,75mm ja 2,0mm paksuisia. Niillä säädetään alaterää lähemmäksi liikkuvaa terää. Välyksen säätö Terävälyksen ollessa virheellinen tai terät eivät ole samansuuntaiset, säätö suoritetaan seuraavasti: - Lasketaan tarvittaessa säätölevyjen määrä Esim. Mitattu välys Sallittu välyksen alaraja Säädettävä välys = 1,8 mm = 2,3 mm = 0,5 mm Säädettävä välys 1,8 mm = = 2,4 Säätölevyn paksuus 0,75 mm Lisättävä kaksi (2) 0,75mm paksuista säätölevyä. - Irrotetaan alaterän kiinnitysruuvit ja lisätään säätölevyt terän ja koneen rungon väliin. - Asetetaan kiinnitysruuvit paikoilleen ja kiristetään momenttiin 100 Nm (10 kpm). 49

51 HUOLTO - Tarkista, että välys on oikea ( 0,5-2,0 mm) - Terien erisuuntaisuuden säätöön on saatavilla kolmea (3) erilaista säätölevyä; keskelle ja molempiin reunoihin. (ks. varaosakirja) Terien teroitus Pilkekoneen terät voidaan teroittaa hiomakoneella niiden ollessa paikoillaan. Turvallisuusohje * Tylsät terät tai väärä terävälys voivat aiheuttaa puun heilahduksen katkaisuhetkellä. Teroitus - Teroittaessasi teriä, säilytä alkuperäinen terämuoto takaviisteineen ja varo ylikuumentamasta teriä, ettei terien karkaisu pehmene. 50

52 HUOLTO Teräpulttien kiristys Tarkista teräpulttien kireys n. 50 käyttötunnin välein ja konetta käyttöön otettaessa ensimmäisen kahden (2) tunnin jälkeen. Teräpulttien kiristysmomentti on 100 Nm (10 kpm). Yläterän pultit A laterän pultit Kuljettimen hihnan kiristys Kuljettimen hihna täytyy kiristää 50 käyttötunnin välein. Löysän hihnan kuljetuskyky on huono luistamisen takia. Löysä hihna aiheuttaa hihnan ennenaikaisen kulumisen. Kiristys tapahtuu kuljettimen yläpäässä olevaa rullaa siirtämällä. Kiristys - Löysää säätökorvakkeiden hahlossa olevat lukitusruuvit. - Kiristä säätöruuveilla hihnaa siten, että se kulkee kuljettimen keskellä ja kiristä lukitusruuvit. 51

53 HUOLTO - Hihnaa ei saa kiristää tarpeettoman tiukalle, koska vetotelan on hyvä luistaa jos esim. pilke jumittaa kuljetinta. - Hihnan ylikiristys vaurioittaa hihnaa, koska hihnasta poistuu kimmoisuus. - Säädä kireys siten, että kuljettimen kolan ja pohjalevyn välillä on n. 10 mm välys. - Jos kiristysvara loppuu, lyhennä hihnaa. Pulttien ja ruuvien kiristys Pilkekoneen pultit ja ruuvit löystyvät käytön aikana tärinän ja osien mukautumisen vaikutuksesta. Tarkista ruuvien kireys 100 käyttötunnin välein ja konetta käyttöön otettaessa ensimmäisen kahden (2) tunnin jälkeen. KULJETTIMEN IRROTUS JA KIINNITYS Turvallisuusohje * Irrotettaessa kuljetinta on olemassa puristumisvaara. Joskus on tarpeen huollon tai korjauksen takia irrottaa kuljetin pilkekoneesta. Seuraavia toimintaohjeita noudattamalla saat irrotuksen helpoimmin suoritettua. 52

54 HUOLTO - Laske kuljetin alas ja löysää kuljetinhihna täysin löysälle. - Irrota pilkeluiska ja nosta se pois. 53

55 HUOLTO Irrota kuljettimen alapään tukilaakerilevy rungosta. Käännä se ylöspäin ja vedä ulos. - Vedä kuljettimen vetokela ulos - Vedä kuljetin sivusuunnassa ulos. - Kiinnitettäessä kuljetinta, työvaiheet suoritetaan päinvastaisessa järjestyksessä. Ruuvien ja mutterien kiristystiukkuudet Kelan akselimutteri (M55) Kulmavaihteen ruuvit (M16) Terien kiinnityspultit (M12) Muut M16 ruuvit Muut M12 ruuvit M10 ruuvit Nm 220 Nm 100 Nm Nm 80 Nm 47 Nm M8 ruuvit 23 Nm 54

56 HUOLTO HUOLTOTAULUKKO Taulukossa on esitetty tiivistetysti huoltoajankohdat ja kyseiset huoltokohteet. Huoltoväli / h Kohde Voitelu Öljynvaihto Tarkistus Jälkikiristys Sivu Ensimmäinen kahden (2) käyttötunnin välein Kiinnityspultit ja mutterit Kuljettimen hihna Syöttörullan akseli Syöttökourun nivel Teräpultit Kuljettimen hihna Terien terävyys Terävälys Rullaketju Kulmavaihteen öljy Kiinnityspulttienmutterit X X X X X X X X X X X X X 200 Kelan laakerit X Kerran vuodessa Kulmavaihteen öljy X PILKEKONEEN VARASTOINTI Mikäli joudut varastoimaan pilkekoneen pidemmäksi aikaa, on syytä tehdä seuraavat toimenpiteet varastointivaurioiden välttämiseksi. - Puhdista pilkekone perusteellisesti. Mikäli käytät painepesuria, älä suuntaa suihkua laakereihin eikä myöskään rullaketjuun. - Suorita heti pesun jälkeen kaikkien voitelukohtien rasvaus. Tuore vaseliini syrjäyttää veden liukupinnoilta estäen korroosiota ja kulumista. - Löysää kuljettimen hihnaa hieman. Näin menetellen estät hihnan virumisen varastoinnin aikana. 55

57 HUOLTO - Suorita sellaisten kohtien paikkamaalaus, joissa maali on kulunut pois tai lohjennut. - Suorita kaikki säädöt ja korjaukset jotka havaitset vaativan korjausta. Näin varmistat koneen moitteettoman toiminnan ottaessasi koneen uudelleen käyttöön. - Aseta kone suojaiseen ja syrjäiseen paikkaan säilytyksen ajaksi. Mieluiten katon alle. Jos joudut jättämään koneen taivasalle, käytä suojapeitettä. - Tue kone hyvin estääksesi kaatumisvaaran. Ole erityisen huolellinen jos kuljettimeen on asennettu jatke (lisävaruste). - Estä lapsia käyttämästä pilkekonetta leikkipaikkana. Käyttöönotto varastoinnin jälkeen - Puhdista kone perusteellisesti varastoinnin jälkeen. - Voitele voitelukohteet ja tarkista kulmavaihteen öljy. - Kokeile kaikkien säätöjen ja turvavarusteiden toimivuus. - Kiristä kaikki pultit ja mutterit. - Lue läpi tämä ohjekirja kertauksen vuoksi. 56

58 HUOLTO KÄYNTIHÄIRIÖT Käyntihäiriötaulukossa on lueteltu mahdolliset yleisimmät käyntihäiriöt, niiden syyt ja toimenpide jolla häiriö voidaan poistaa. Turvallisuusohje * Suorittaessasi korjauksia ja toimenpiteitä, joilla häiriön aiheuttajaa poistetaan, tulee ko. turvallisuus- ja varo-ohjeita ehdottomasti noudattaa. Häiriö Puu törmää syötettäessä alaterään Puu lyö koneen käyttäjää puuta syötettäessä Kuljettimeen alkaa kertyä pilkkeitä Rapiseva tai kitisevä ääni koneen rungon sisällä Pilkkeiden päät epätasaisia tai sälöisiä Häiriön mahdollinen aiheuttaja -syöttökourun säätöjousi liian löysällä -pilkkeitä syöttökourun ja koneen rungon välissä - terät tylsät tai terävälys liian suuri - syöttörulla säädetty liian ylös - käyttäjä ei käytä syöttötukea tai sen kätisyys on väärä - puu syötetty syöttöaukon ulkoreunaan - kuljettimen hihna läysällä - kuljetin jyrkässä kulmassa - epäpuhtuksia hihnan alapinnassa - rullaketju läysällä - puun kappaleita rungon sisällä - terät tylsät - terävälys väärä - puu syötetään syöttöaukon reunaan Korjaustoimenpide - säädetään jousi kireämmälle - puhdistetaan syöttöaukon ympäristö - teroitetaan terät ja säädetään terävälys oikein (ks. säätöohje) - Syöttörulla säädetään oikealle korkeudelle (ks. säätöohje) - syöttäjä ja syöttötuen kaari oltava samalla puolella puuta. Puun oltava kiinni kaaressa katkaisuhetkellä - puu syötetään keskelle syöttöaukkoa eli halkaisupiikki keskelle puuta - säädetään hihna oikeaan kireyteen - loivennetaan kuljettimen kulmaa - puhdistetaan hihna - säädetään rullaketju oikeaan kireyteen - voidellaan ketju - puhdistetaan rungon sisäpuoli puujätteestä - teroitetaan terät ohjeen mukaan - säädetään terävälys oikeaksi - puu syötetään keskelle syöttöaukkoa 57

59 Häiriö Häiriön mahdollinen aiheuttaja Korjaustoimenpide Kone jumiutuu Kuljettimen hihna hankaa kuljettimen reunoja Kuljettimen hihna vaeltelee kuljettimen laidasta toiseen Kuljettimen kolat hakkaavat kuljettimen runkoon - liian paksu runko työnnetty koneeseen - terät tylsät - kuljettimen yläpään rulla vinossa - likaa kuljettimen alapinnalla tai rullassa - hihna löysällä - pyöritetään konetta taaksepäin ja irroitetaan puu Maksimi puu Ø 210 mm - säädä rulla säätöruuveilla siten, että hihna kulkee keskellä kuljetinta - puhdista hihnan alapinta ja kuljettimen rullat - kiristä hihna - hihna löysällä - säädetään hihna oikeaan kireyteen Kuljetin jumiutuu - pilke kuljettimen kelan tai rungon välissä - kuljettimen kola takertunut kuljettimenrunkoon - kuljetin ylikuormitettu - hihna löysällä -terät tylsät -liian pieni pyörimisnopeus -Vieras esine terien välissä - pyöritettän konetta taaksepäin ja poistetaan pilke. Poistetaan syy esim.korkea pilkepala - säädetään hihnan kireys oikaksi - tyhjennetään kuljetin ja vältetään ylikuormitusta 58
