1 Scheffer MAGNEETIT

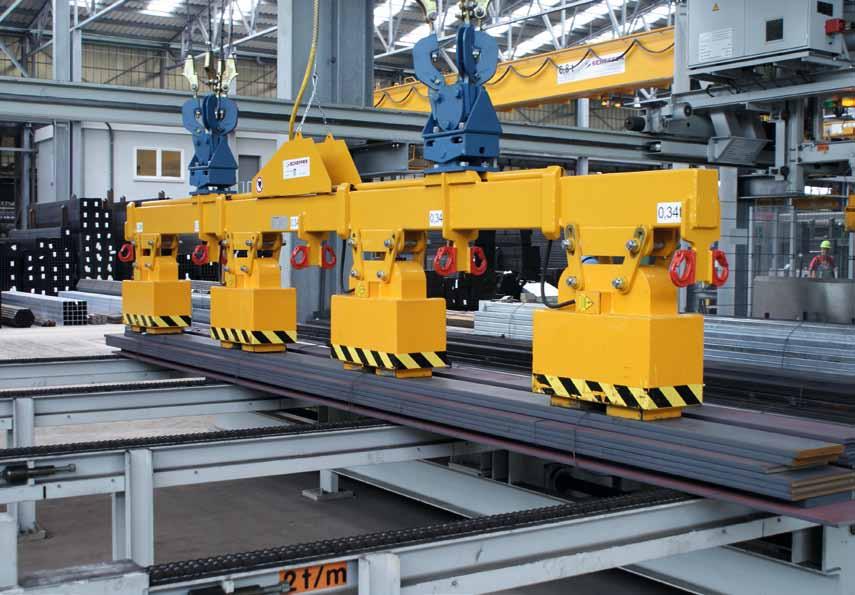

2 Scheffer magneettinostimet Tarkkaa työskentelyä suurimmalla mukavuudella Käyttömukavuus ja huolto: Scheffermagneettiohjaus tarjoaa kaikki magneettinostoihin tarvittavat toiminnot mukaan lukien materiaalin demagnetisoinnin. Kaikki käyttötilat ja mahdolliset häiriöt näytetään käyttäjälle graafisella LEDnäytöllä. Nämä tiedot talletetaan lisäksi ohjauksen ajopiirturiin, josta ne voidaan lukea ja korjata lisäominaisuutena saatavan kaukodiagnoosin avulla. Tämä tekee Scheffer magneettiohjauksesta luotettavan ja suuntaa näyttävän ratkaisun. Nostopuomityypit Kiinteä puomi Aktiivinen teleskooppipuomi Passiivinen teleskooppipuomi Yksittäispuomit Erikoispuomit Asiakaskohtaiset ratkaisut pyydettäessä Mekaaniset toimintomahdollisuudet Magneettien ajo Magneettien pyöritys Puomin pyöritys Nostohäkin pyöritys Nostohäkin tarttujan taitto Puomin teleskooppiajo Ulosajettavat napakengät Prismatyyppinen magneettinapa Scheffer magneettitekniikan edut Nopeammat ja turvallisemmat materiaalin käsittelyt Vähemmän kolhuja materiaaliin Kompakti toteutus ahtaissa oloissa työskentelyyn Korkea varastointitiheys Kustannuksia säästävä Kaukodiagnoosihallinta, optio

3 Kattava turvallisuus ja suojaus käyttäjälle sekä koneelle: TÜV-hyväksytty magneettiohjaus TÜV:n kanssa yhteistyössä määritetty ja toteutettu riskien arviointi osoitti, että Scheffer magneettiohjaus täytti vaaditun performance level d turvallisuusluokan. Tämän lisäksi ohjaus täyttää Konedirektiivin ja magneettinostimilta vaaditut standardin DIN EN ISO (DIN ennen) vaatimukset. Ohjauksen pääkomponentit koostuvat Siemensin vikaturvallisesta S7 ohjauksesta. Bestimmung des erforderlichen PL (durch Risikograf) Risiko-Parameter Erforderlicher Performance Level PL S = F = Schwere der Verletzung S1 = leichte (üblicherweise reversible) Verletzung S2 = schwere (üblicherweise irreversible) Verletzung, einschließlich Tod Häufigkeit und/oder Aufenthaltsdauer (der Gefährdungsaussetzung) F1 = selten bis öfter und/oder Zeit der Gefährdungsaussetzung ist kurz F2 = häufig bis dauernd und/oder Zeit der Gefährdungsaussetzung ist lang Ausgangspunkt zur Einschätzung der Risikominderung S1 S2 F1 F2 F1 Geringes Risiko a b c d P = Möglichkeit zur Vermeidung der Gefährdung oder Begrenzung des Schadens = möglich unter bestimmten Bedingungen = kaum möglich F2 e Hohes Risiko a, b, c, d, e = Ziele des sicherheitsgerichteten Performance Level Quelle: DIN EN ISO Valikoima arvostettuja ja testattuja komponentteja Tarkoituksena on vähentää vikojen ja virheiden vaikutusta turvatoimintoihin. Se saavutetaan kasvatetulla komponenttien luotettavuudella ja käyttämällä todistettuja turvallisuusperiaatteita. Kaikki ohjauksen osat ovat yleisesti markkinoilta saatavia.

4 Scheffer Starlifter levy- ja nippunostin Tarttujakäyttö: tartuntavarsien motorisoitu pituus- ja poikittaissäätö mahdollistaa useiden ja erikokoisten levynippujen siirrot. Erittäin kompakti koko ja tartuntavarsien 90 kääntömahdollisuuden johdosta, levyjen varastointiväli on ainoastaan 250 mm. Lisäksi levynippuja voidaan kääntää ± 160 kaikkia käsittely- ja varastointitilanteita varten. Erikseen ohjattavat tartuntavarsien nostinkäytöt mahdollistavat myös vinolla pinnalla olevien nippujen nopeat ja tarkat siirrot. Vääntömomenttiohjattu tartuntakytkentä vähentää nippujen kolhiintumista tartuntavaiheessa. Magneettikäyttö: yksittäisiä levyjä ja nippuja voidaan kuljettaa magneeteilla. Tällöin tartuntavarret ajetaan ylimpään asentoonsa kitkapyöräkäytöllä. Tarttujaan integroidun magneetin kääntö- ja säätömahdollisuuden johdosta magneeteilla voidaan kuljettaa turvallisesti myös erikokoisia levyjä ja nippuja.

5 Scheffer magneettiratkaisut ihanteellinen ratkaisu jokaiseen nosturiin Scheffer magneettinostin perusnosturissa Yksinkertaistettu materiaalin käsittely Kompaktin kokonsa vuoksi soveltuu myös ahtaisiin työolosuhteisiin Suurempi varastointitiheys Nippujen kuljetus nostopuomilla, joka on asennettu kiinteästi mekaanisesti heiluntavaimennettuun Scheffer nosturiin V-vaijerit estävät taakan heilumisen nostimien ja nosturin liikesuunnissa Ihanteellinen ratkaisu täysin heilumattomaan, turvalliseen ja tehokkaaseen materiaalin kuljetukseen

6 Scheffer Krantechnik GmbH Füchtorfer Straße Sassenberg, Germany Fon Fax Edustaja Maxtec Oy P Layout & Druck: Darpe Industriedruck und Mediengestaltung
