ERGONOMIATUO TTEET. SCHMALZ alipainetarraimet, VacuMaster

Transkriptio

1 TUO VacuMaster Basic, maksimikuorma 250 kg, vaakanosto, ruostumattomien teräslevyjen VacuMaster-alipainenostimet ovat ihanteellinen työkalu metalli-, puu- ja lasilevyjen sekä kivilaattojen, joiden paino on enintään 2000 kg,. Nostettavaan kappaleeseen tartutaan VacuMasterilla ja sitten se voidaan nostaa ja siirtää nosturilla. Kestävä rakenne ja luotettavuus ovat VacuMaster-perheen tärkeitä ominaisuuksia. Myöntämämme kolmen vuoden takuu kuvastaa luottamustamme VacuMaster-alipainetarraimiin. Laitteet täyttävät luonnollisesti kaikki alipainetarraimia käsittelevät nykyiset standardit ja direktiivit, monesti jopa ylittävät ne. Kuormitustaulukko Eri nimelliskuormat mahdollistavat VacuMasterin yksilöllisen valinnan kulloisenkin nostettavan kappaleen painon mukaan. VacuMaster VacuMaster vaakasuunnassa VacuMaster 90 kallistettuna VacuMaster 180 käännettynä Nimelliskuorma 100 kg 125 kg 250 kg 500 kg 1000 kg 1500 kg 2000 kg Käyttötarpeesta riippuen käytettävissä on erilaisia VacuMaster -malleja. Mallit ja niiden ominaisuudet on kuvattu sivuilla

2 TUO VacuMaster Basic, maksimikuorma 250 kg, levyratojen vaakasuoraan täyttöön ja purkamiseen VacuMaster Comfort, maksimikuorma 750 kg, metallilevyjen vaakasuoraan VacuMaster Eco, maksimikuorma 250 kg, kiventyöstökoneiden vaakasuoraan täyttöön ja purkamiseen VacuMaster Vario, maksimikuorma 1000 kg, plasmaleikkureiden vaakasuoraan täyttöön ja purkamiseen VacuMaster Coil, maksimikuorma 750 kg, jaloteräskelojen vaakasuoraan VacuMaster Comfort, maksimikuorma 125 kg, 180º kääntö, CNC-koneiden lataamiseen liimapuulevyillä

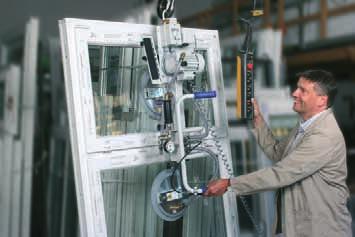

3 TUO VacuMaster Multi, maksimikuorma 400 kg, vaakanosto, sahojen täyttöön suurilla puulevyillä Vacumaster RE, maksimikuorma 250 kg, levyn VacuMaster Window, maksimikuorma 170 kg, pystynosto, monikerrosikkunoiden VacuMaster Light, maksimikuorma 100 kg, vaakanosto, CNC-koneiden lataukseen ja purkuun VacuMaster Coil, maksimikuorma 750 kg, 90 kallistuksella nauharullien VacuMaster VHB, maksimikuorma 500 kg, raakalankkujen

4 TUO Käyttö Pitkä käyttöikä todella kestävän rakenteen ansiosta Yksilöllinen muokattavuus kompaktin modulaarisen rakenteen ansiosta Turvallisuus Varoitusääni syöttöenergian katketessa Suuri alipainesäiliö Ainutlaatuinen liukuventtiili estää väärän käytön Helposti luettava alipainemittari Hyvä käytettävyys,maksimaalinen luotettavuus Ergonomia Helppo käsitellä keveytensä ansiosta Kaikki käyttölaitteet ovat hyvin käsillä Hyödyntää viimeisimmät käyttäjän ergonomiaa parantavat tutkimustulokset Basic-mallin käyttökahva Comfort-mallin käyttökahva Ergonominen käyttökahva Työ ei rasita, koska kaikki hallintalaitteet on ergonomisesti järjestetty. Helppo käyttää, koska kaikki hallintalaitteet on sijoitettu käyttökahvaan. Käyttökahvan pituus määritellään tapauskohtaisesti käsiteltävän kappaleen mukaan. Suuri imukuppivalikoima Imukupit kulloisenkin työkappaleen koon ja painon mukaan SPU-imukupit sileäpintaisten työkappaleiden nostamiseen SPK-imukupit kuvioitujen työkappaleiden nostamiseen, esim. kyynellevyt Alumiininen pääkannatin, johon on integroitu alipainesäiliö ja -jakaja Nopea tartunta työkappaleeseen suuren integroidun alipainesäiliön ansiosta Kuorma ei tipu, vaikka syöttöenergia katkeaa. Kompakti rakenne integroidun alipainesäiliön ansiosta Ruostumaton Nykymuovien hyödyntäminen Helppo poikkikannattajien ja imukuppien siirto naarmuttamatta Alhainen omapaino Testattu toimivuus ja suuri luotettavuus Ainutlaatuinen liukuventtiili Väärä käyttö estetty kaksitoimisen, lukkiutumattoman käyttökahvan ansiosta Helppo käyttää myös käsineet kädessä Kaksoisohjaus estää tahattoman kuorman pudottamisen. Koneikko integroiduilla toiminnoilla Komponentit suojattu vahvalla teräskotelolla Helppo käyttää selkeiden mittareiden ansiosta Alipainegeneraattori helposti luoksepäästävissä huoltoa varten Pitkäikäiset alipainepumput Pumpun koko voidaan valita työkappaleen ominaisuuksien perusteella. Pumpussa säädettävä taajuusmuuttajatoiminto (Comfort-malli) Maakohtaiset jännitteet V, 50/60 Hz Sähköiset lineaarikäytöt Tärinätön kääntö 90º tai 180º Pieni rakennekorkeus kompaktin muotoilun ansiosta Lyhyet iskuajat suuren kallistusnopeuden ansiosta Kuorma jää kallistettuun asentoon, vaikka syöttöjännite katkeaa.

5 TUO Basic-mallin käyttökahva Lisävarusteet Sulkuventtiili kytkee pois yksittäisen imukupin tai poikkipalkin mahdollistaen myös pienempien kappaleiden käsittelyn. Kääntyvä ja lukittava käyttökahva korkealle nostamista varten CEE-pistotulppa alipainenostimessa sähkönsyötölle Paineilmaletku, jolla syötetään paineilmaa alipainetarraimeen, esim. imukuppien kallistusta varten. Alaskäännettävät parkkijalat suojaavat imukuppeja.

6 TUO VacuMaster Basic perusvarustus levyjen, tynnyreiden jne. Erittäin monipuolinen alipainetarrain Pumpun koko, käsikahvan pituus, imukuppien koko sekä pää- ja poikkipuomien koko voidaan valita kulloisenkin tarpeen mukaan. Pääpuomissa integroitu alipainesäiliö ja -jakaja Ergonominen käyttökahva Elektroninen varoitin ja takaiskuventtiili Lisävarusteena kuorman 90º kallistus ja 180º kääntö (katso sivu ) Maksimikuormat kg VacuMaster Basic, maksimikuorma 250 kg, vaakanosto Maksimikuorma Työkappaleen Kuorman Imukuppien Rakenne- Paino vaaka/pysty Maksimi Minimi käsittely lukumäärä korkeus VacuMaster Basic / x x 250 Vaakasuunnassa 1, 2, 4, 6, VacuMaster Basic / x x 360 Vaakasuunnassa 1, 2, 4, 6, VacuMaster Basic / x x 590 Vaakasuunnassa 2, 4, 6, VacuMaster Basic / x x 470 Vaakasuunnassa 4, 6, VacuMaster Comfort erikoisvarustus Perusrakenne kuten VacuMaster Basicissä, jonka lisäksi seuraavat lisäominaisuudet: Ergonomiset integroidut painonapit sähkönostimelle ylös/alas, alipaineelle päällä/pois, ja kallistettavissa malleissa kallistus vaaka/pystyasento Solenoidiventtiili kahden käden käytöllä alipaineen poiskytkemiseen Automaattinen energiansäästötoiminto Toimitetaan täydellisenä yhdessä ketjusähkönostimen kanssa Optiona ketjusähkönostimen taajuusmuuttajaohjattu moottori Maksimikuormat kg VacuMaster Comfort, maksimikuorma 750 kg, vaakanosto Maksimikuorma Työkappaleen Kuorman Imukuppien Rakenne- Paino vaaka/pysty Maksimi Minimi käsittely lukumäärä korkeus VacuMaster Comfort / x x 250 Vaakasuunnassa 1, 2, 4, 6, VacuMaster Comfort / x x 360 Vaakasuunnassa 1, 2, 4, 6, VacuMaster Comfort / x x 590 Vaakasuunnassa 2, 4, 6, VacuMaster Comfort / x x 470 Vaakasuunnassa 4, 6,

7 TUO Työkappaleiden 90º kallistus VacuMaster Basic ja VacuMaster Comfort Tärinätön kallistus sähköisesti ohjatulla lineaarimoottorilla Ergonominen käyttö kompaktin ja kuorman mukaan muotoillun rakenteen ansiosta Maksimikuormat kg VacuMaster Basic, maksimikuorma 250 kg, 90º kallistuksella muovilevyjen Maksimikuorma Työkappaleen koko Kuorman Imukuppien Rakenne- Paino vaaka / pysty Maksimi Minimi käsittely lukumäärä korkeus VacuMaster Basic / x x 440 Vaaka / pysty 2, 4, 6, VacuMaster Basic / x x 720 Vaaka / pysty 2, 4, 6, VacuMaster Basic / x x 720 Vaaka / pysty 6, VacuMaster Comfort / x x 440 Vaaka / pysty 2, 4, 6, VacuMaster Comfort / x x 720 Vaaka / pysty 2, 4, 6, VacuMaster Comfort / x x 720 Vaaka / pysty 6, Työkappaleiden 180º kääntö VacuMaster Basic ja VacuMaster Comfort Tärinätön kääntö sähköisesti ohjatulla lineaarimoottorilla Työkappale näkyy hyvin, koska laitteen perusrakenne on kapea. Sovitettavissa eri kokoisille ja muotoisille työkappaleille Ergonominen käyttö kompaktin ja kuorman mukaan muotoillun rakenteen ansiosta Maksimikuormat kg VacuMaster Comfort, maksimikuorma 125 kg, 180º käännöllä lasilevyjen Maksimikuorma Työkappaleen koko Kuorman Imukuppien Rakenne- Paino vaaka / pysty Maksimi Minimi käsittely lukumäärä korkeus VacuMaster Basic / x x 410 Vaaka / pysty 2, 4, 6, VacuMaster Basic / x x 440 Vaaka / pysty 2, 4, 6, VacuMaster Basic / x x 440 Vaaka / pysty 4, 6, VacuMaster Comfort / x x 410 Vaaka / pysty 2, 4, 6, VacuMaster Comfort / x x 440 Vaaka / pysty 2, 4, 6, VacuMaster Comfort / x x 440 Vaaka / pysty 4, 6,
