Tutustu tuotevalikoimaamme Rahavarasi ja vapaa-aikasi saattavat lisääntyä

Transkriptio

1 2014 0

2 1

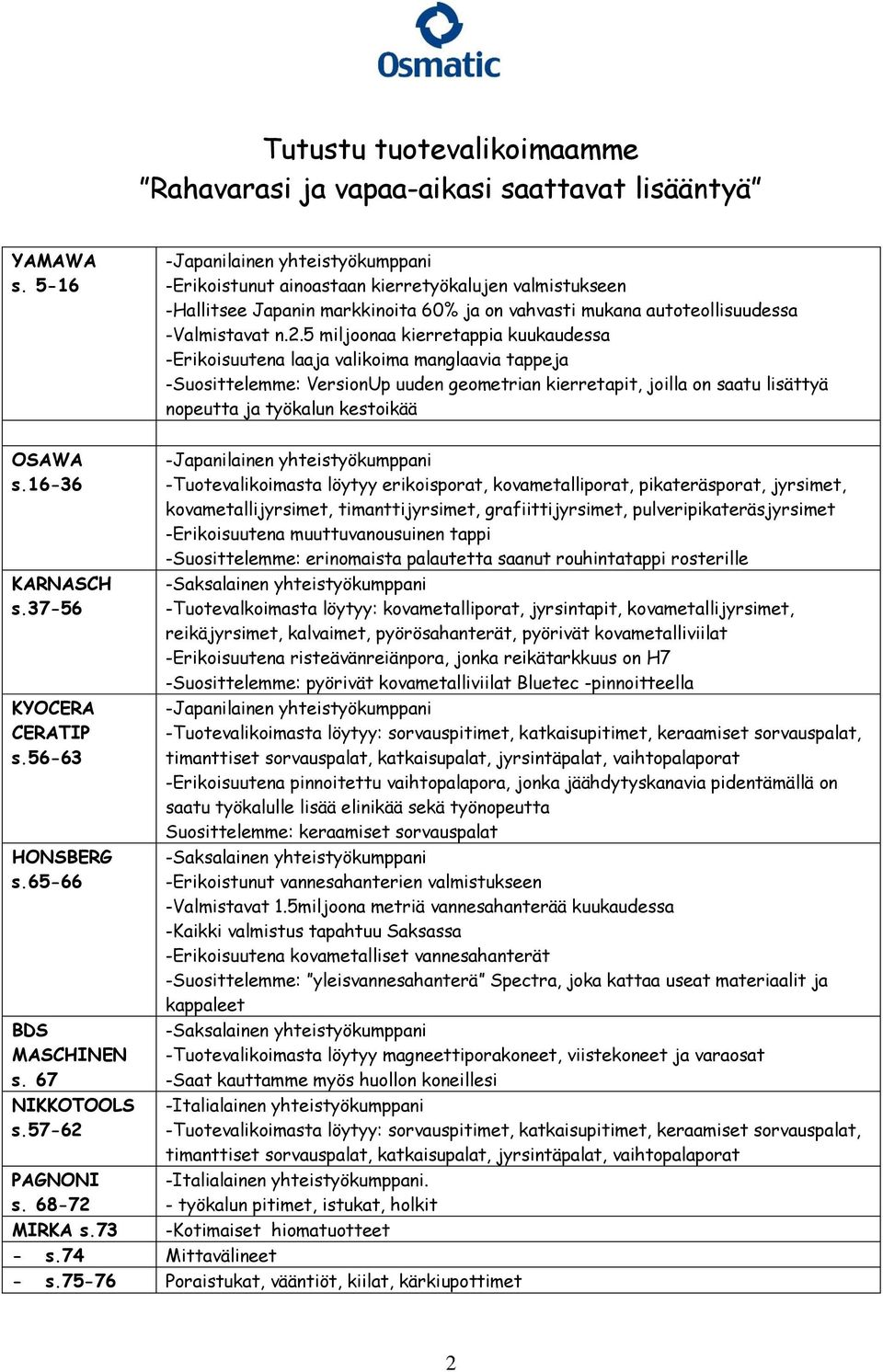

3 Tutustu tuotevalikoimaamme Rahavarasi ja vapaa-aikasi saattavat lisääntyä YAMAWA s Japanilainen yhteistyökumppani -Erikoistunut ainoastaan kierretyökalujen valmistukseen -Hallitsee Japanin markkinoita 60% ja on vahvasti mukana autoteollisuudessa -Valmistavat n.2.5 miljoonaa kierretappia kuukaudessa -Erikoisuutena laaja valikoima manglaavia tappeja -Suosittelemme: VersionUp uuden geometrian kierretapit, joilla on saatu lisättyä nopeutta ja työkalun kestoikää OSAWA s KARNASCH s KYOCERA CERATIP s HONSBERG s BDS MASCHINEN s. 67 NIKKOTOOLS s PAGNONI s MIRKA s.73 -Japanilainen yhteistyökumppani -Tuotevalikoimasta löytyy erikoisporat, kovametalliporat, pikateräsporat, jyrsimet, kovametallijyrsimet, timanttijyrsimet, grafiittijyrsimet, pulveripikateräsjyrsimet -Erikoisuutena muuttuvanousuinen tappi -Suosittelemme: erinomaista palautetta saanut rouhintatappi rosterille -Saksalainen yhteistyökumppani -Tuotevalkoimasta löytyy: kovametalliporat, jyrsintapit, kovametallijyrsimet, reikäjyrsimet, kalvaimet, pyörösahanterät, pyörivät kovametalliviilat -Erikoisuutena risteävänreiänpora, jonka reikätarkkuus on H7 -Suosittelemme: pyörivät kovametalliviilat Bluetec -pinnoitteella -Japanilainen yhteistyökumppani -Tuotevalikoimasta löytyy: sorvauspitimet, katkaisupitimet, keraamiset sorvauspalat, timanttiset sorvauspalat, katkaisupalat, jyrsintäpalat, vaihtopalaporat -Erikoisuutena pinnoitettu vaihtopalapora, jonka jäähdytyskanavia pidentämällä on saatu työkalulle lisää elinikää sekä työnopeutta Suosittelemme: keraamiset sorvauspalat -Saksalainen yhteistyökumppani -Erikoistunut vannesahanterien valmistukseen -Valmistavat 1.5miljoona metriä vannesahanterää kuukaudessa -Kaikki valmistus tapahtuu Saksassa -Erikoisuutena kovametalliset vannesahanterät -Suosittelemme: yleisvannesahanterä Spectra, joka kattaa useat materiaalit ja kappaleet -Saksalainen yhteistyökumppani -Tuotevalikoimasta löytyy magneettiporakoneet, viistekoneet ja varaosat -Saat kauttamme myös huollon koneillesi -Italialainen yhteistyökumppani -Tuotevalikoimasta löytyy: sorvauspitimet, katkaisupitimet, keraamiset sorvauspalat, timanttiset sorvauspalat, katkaisupalat, jyrsintäpalat, vaihtopalaporat -Italialainen yhteistyökumppani. - työkalun pitimet, istukat, holkit -Kotimaiset hiomatuotteet - s.74 Mittavälineet - s Poraistukat, vääntiöt, kiilat, kärkiupottimet 2

4 PL 197, Seinäjoki Lastausväylä Seinäjoki Puh osmatic@osmatic.fi 3

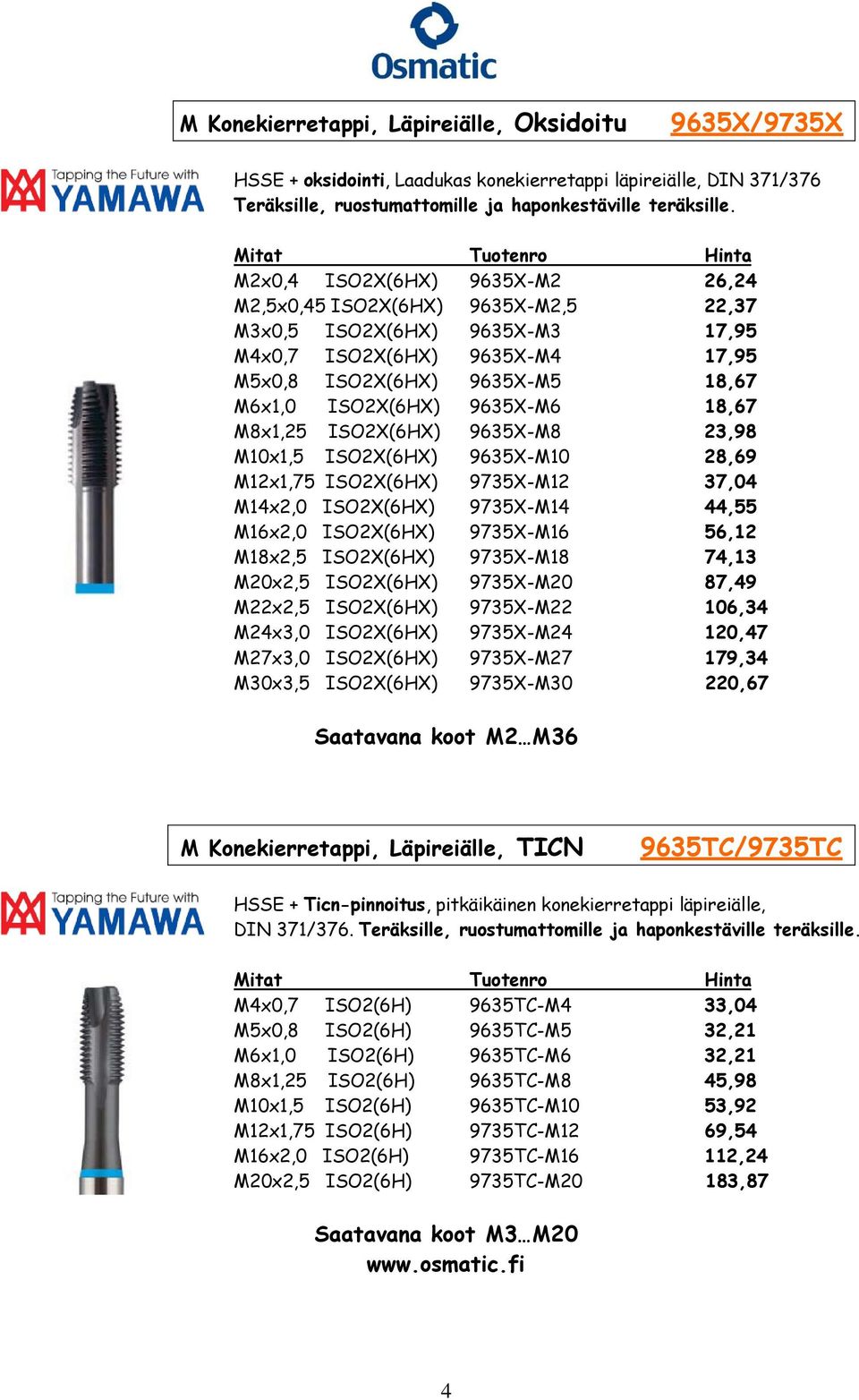

5 M Konekierretappi, Läpireiälle, Oksidoitu 9635X/9735X HSSE + oksidointi, Laadukas konekierretappi läpireiälle, DIN 371/376 Teräksille, ruostumattomille ja haponkestäville teräksille. M2x0,4 ISO2X(6HX) 9635X-M2 26,24 M2,5x0,45 ISO2X(6HX) 9635X-M2,5 22,37 M3x0,5 ISO2X(6HX) 9635X-M3 17,95 M4x0,7 ISO2X(6HX) 9635X-M4 17,95 M5x0,8 ISO2X(6HX) 9635X-M5 18,67 M6x1,0 ISO2X(6HX) 9635X-M6 18,67 M8x1,25 ISO2X(6HX) 9635X-M8 23,98 M10x1,5 ISO2X(6HX) 9635X-M10 28,69 M12x1,75 ISO2X(6HX) 9735X-M12 37,04 M14x2,0 ISO2X(6HX) 9735X-M14 44,55 M16x2,0 ISO2X(6HX) 9735X-M16 56,12 M18x2,5 ISO2X(6HX) 9735X-M18 74,13 M20x2,5 ISO2X(6HX) 9735X-M20 87,49 M22x2,5 ISO2X(6HX) 9735X-M22 106,34 M24x3,0 ISO2X(6HX) 9735X-M24 120,47 M27x3,0 ISO2X(6HX) 9735X-M27 179,34 M30x3,5 ISO2X(6HX) 9735X-M30 220,67 Saatavana koot M2 M36 M Konekierretappi, Läpireiälle, TICN 9635TC/9735TC HSSE + Ticn-pinnoitus, pitkäikäinen konekierretappi läpireiälle, DIN 371/376. Teräksille, ruostumattomille ja haponkestäville teräksille. M4x0,7 ISO2(6H) 9635TC-M4 33,04 M5x0,8 ISO2(6H) 9635TC-M5 32,21 M6x1,0 ISO2(6H) 9635TC-M6 32,21 M8x1,25 ISO2(6H) 9635TC-M8 45,98 M10x1,5 ISO2(6H) 9635TC-M10 53,92 M12x1,75 ISO2(6H) 9735TC-M12 69,54 M16x2,0 ISO2(6H) 9735TC-M16 112,24 M20x2,5 ISO2(6H) 9735TC-M20 183,87 Saatavana koot M3 M20 4

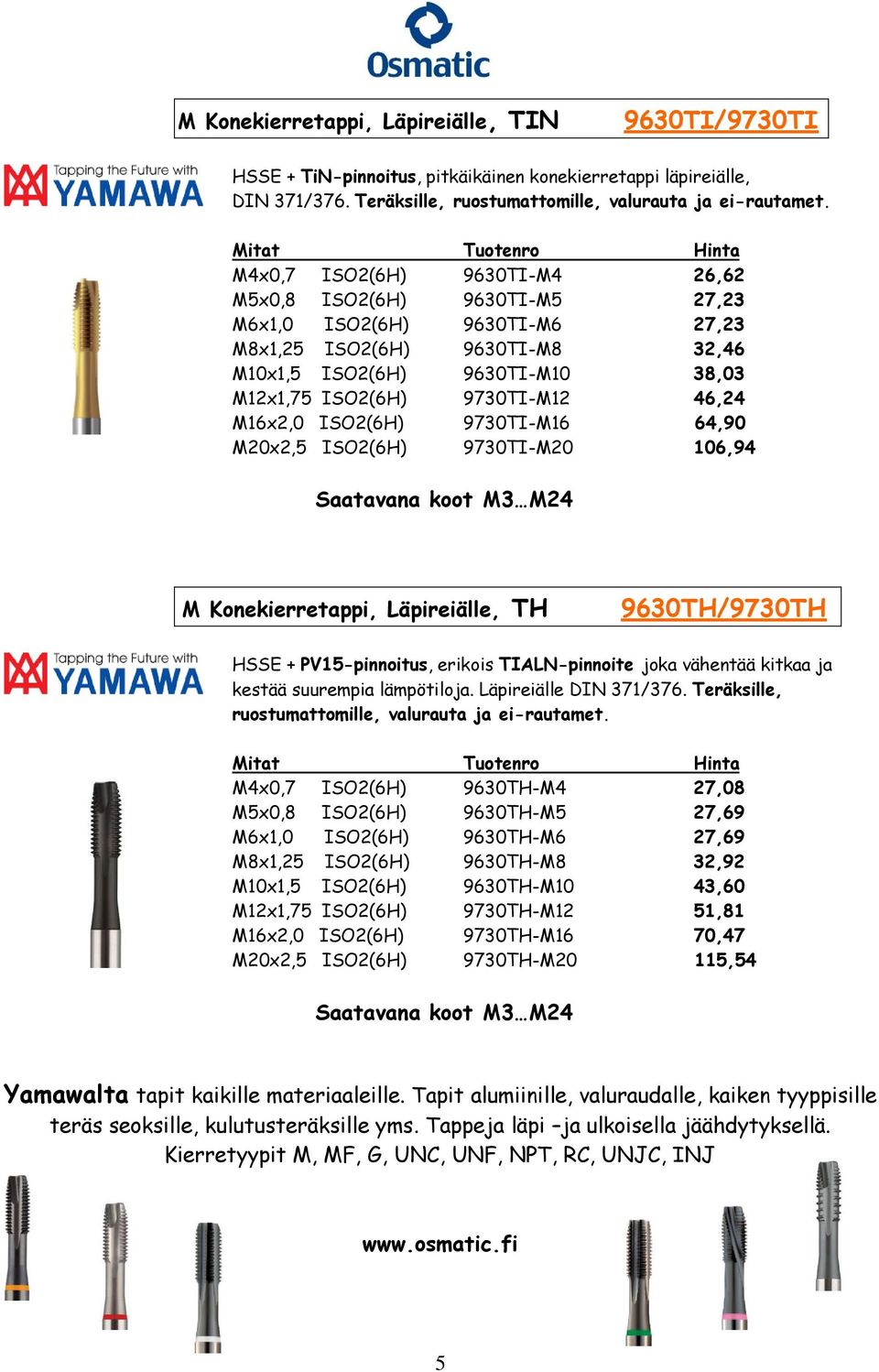

6 M Konekierretappi, Läpireiälle, TIN 9630TI/9730TI HSSE + TiN-pinnoitus, pitkäikäinen konekierretappi läpireiälle, DIN 371/376. Teräksille, ruostumattomille, valurauta ja ei-rautamet. M4x0,7 ISO2(6H) 9630TI-M4 26,62 M5x0,8 ISO2(6H) 9630TI-M5 27,23 M6x1,0 ISO2(6H) 9630TI-M6 27,23 M8x1,25 ISO2(6H) 9630TI-M8 32,46 M10x1,5 ISO2(6H) 9630TI-M10 38,03 M12x1,75 ISO2(6H) 9730TI-M12 46,24 M16x2,0 ISO2(6H) 9730TI-M16 64,90 M20x2,5 ISO2(6H) 9730TI-M20 106,94 Saatavana koot M3 M24 M Konekierretappi, Läpireiälle, TH 9630TH/9730TH HSSE + PV15-pinnoitus, erikois TIALN-pinnoite joka vähentää kitkaa ja kestää suurempia lämpötiloja. Läpireiälle DIN 371/376. Teräksille, ruostumattomille, valurauta ja ei-rautamet. M4x0,7 ISO2(6H) 9630TH-M4 27,08 M5x0,8 ISO2(6H) 9630TH-M5 27,69 M6x1,0 ISO2(6H) 9630TH-M6 27,69 M8x1,25 ISO2(6H) 9630TH-M8 32,92 M10x1,5 ISO2(6H) 9630TH-M10 43,60 M12x1,75 ISO2(6H) 9730TH-M12 51,81 M16x2,0 ISO2(6H) 9730TH-M16 70,47 M20x2,5 ISO2(6H) 9730TH-M20 115,54 Saatavana koot M3 M24 Yamawalta tapit kaikille materiaaleille. Tapit alumiinille, valuraudalle, kaiken tyyppisille teräs seoksille, kulutusteräksille yms. Tappeja läpi ja ulkoisella jäähdytyksellä. Kierretyypit M, MF, G, UNC, UNF, NPT, RC, UNJC, INJ 5

7 M Konekierretappi, Läpireikä, Oksidoitu 9665VP OX Yamawan huippu uutuus-version Up. HSSE + oksidointi, Erikoista: Varren toleranssi, leikkuu geometria, hiottu, leikkuunopeus ja työkalun kestoikä. Z3, 15 nousu. Teräksille Vc=10-20m/min, ruostumattomille Vc=5-20m/min. M3x0,5 ISO2X(6HX) 9665VP-M3 20,34 M4x0,7 ISO2X(6HX) 9665VP-M4 20,52 M5x0,8 ISO2X(6HX) 9665VP-M5 20,93 M6x1,0 ISO2X(6HX) 9665VP-M6 21,11 M8x1,25 ISO2X(6HX) 9665VP-M8 27,20 M10x1,5 ISO2X(6HX) 9665VP-M10 32,50 M12x1,75 ISO2X(6HX) 9665VP-M12 43,42 Laser merkattu kiinnitysneliöön varren tarkkuuden suojelemiseksi M Konekierretappi, Pohjareikä, Oksidoitu 9685VP OX Yamawan huippu uutuus-version Up. HSSE + oksidointi, Erikoista: Varren toleranssi, leikkuu geometria, hiottu, leikkuunopeus ja työkalun kestoikä. Z3/Z4, 45 nousu. Teräksille Vc010-20m/min, ruostumattomille Vc=5-20m/min M3x0,5 ISO2(6H) 9685VP-M3 20,34 M4x0,7 ISO2(6H) 9685VP-M4 20,52 M5x0,8 ISO2(6H) 9685VP-M5 20,93 M6x1,0 ISO2(6H) 9685VP-M6 21,11 M8x1,25 ISO2(6H) 9685VP-M8 27,20 M10x1,5 ISO2(6H) 9685VP-M10 32,50 M12x1,75 ISO2(6H) 9685VP-M12 43,42 6

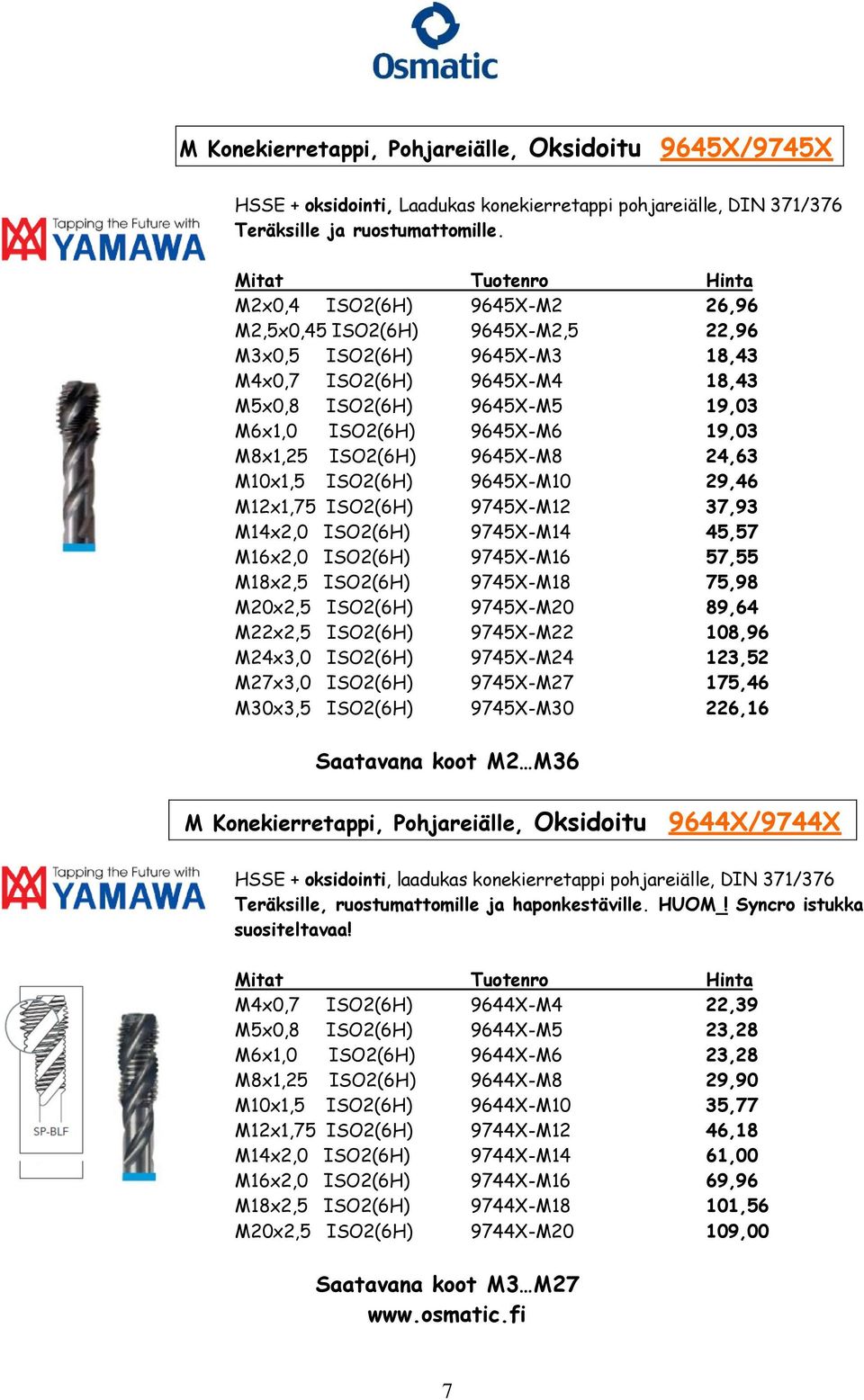

8 M Konekierretappi, Pohjareiälle, Oksidoitu 9645X/9745X HSSE + oksidointi, Laadukas konekierretappi pohjareiälle, DIN 371/376 Teräksille ja ruostumattomille. M2x0,4 ISO2(6H) 9645X-M2 26,96 M2,5x0,45 ISO2(6H) 9645X-M2,5 22,96 M3x0,5 ISO2(6H) 9645X-M3 18,43 M4x0,7 ISO2(6H) 9645X-M4 18,43 M5x0,8 ISO2(6H) 9645X-M5 19,03 M6x1,0 ISO2(6H) 9645X-M6 19,03 M8x1,25 ISO2(6H) 9645X-M8 24,63 M10x1,5 ISO2(6H) 9645X-M10 29,46 M12x1,75 ISO2(6H) 9745X-M12 37,93 M14x2,0 ISO2(6H) 9745X-M14 45,57 M16x2,0 ISO2(6H) 9745X-M16 57,55 M18x2,5 ISO2(6H) 9745X-M18 75,98 M20x2,5 ISO2(6H) 9745X-M20 89,64 M22x2,5 ISO2(6H) 9745X-M22 108,96 M24x3,0 ISO2(6H) 9745X-M24 123,52 M27x3,0 ISO2(6H) 9745X-M27 175,46 M30x3,5 ISO2(6H) 9745X-M30 226,16 Saatavana koot M2 M36 M Konekierretappi, Pohjareiälle, Oksidoitu 9644X/9744X HSSE + oksidointi, laadukas konekierretappi pohjareiälle, DIN 371/376 Teräksille, ruostumattomille ja haponkestäville. HUOM! Syncro istukka suositeltavaa! M4x0,7 ISO2(6H) 9644X-M4 22,39 M5x0,8 ISO2(6H) 9644X-M5 23,28 M6x1,0 ISO2(6H) 9644X-M6 23,28 M8x1,25 ISO2(6H) 9644X-M8 29,90 M10x1,5 ISO2(6H) 9644X-M10 35,77 M12x1,75 ISO2(6H) 9744X-M12 46,18 M14x2,0 ISO2(6H) 9744X-M14 61,00 M16x2,0 ISO2(6H) 9744X-M16 69,96 M18x2,5 ISO2(6H) 9744X-M18 101,56 M20x2,5 ISO2(6H) 9744X-M20 109,00 Saatavana koot M3 M27 7

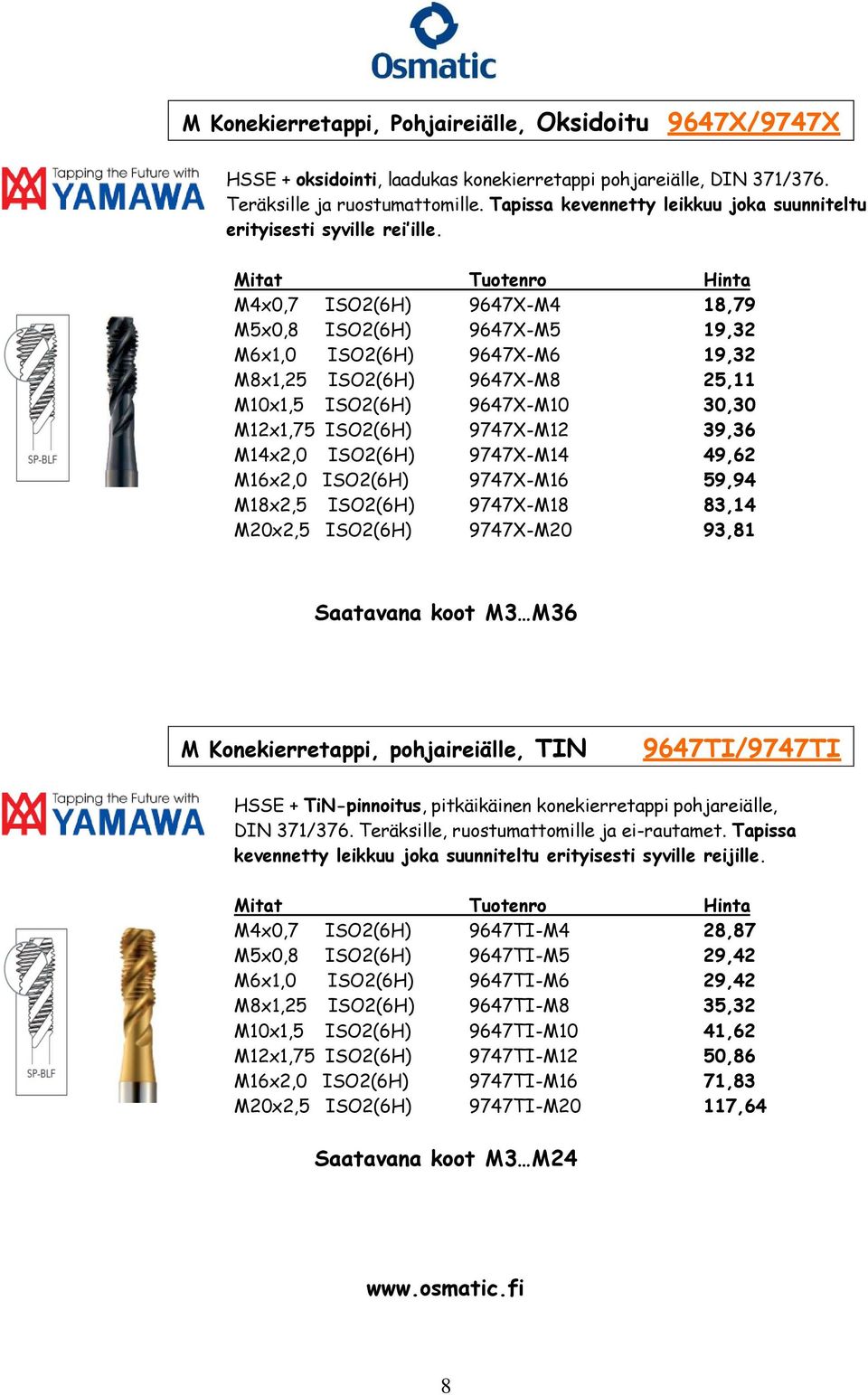

9 M Konekierretappi, Pohjaireiälle, Oksidoitu 9647X/9747X HSSE + oksidointi, laadukas konekierretappi pohjareiälle, DIN 371/376. Teräksille ja ruostumattomille. Tapissa kevennetty leikkuu joka suunniteltu erityisesti syville rei ille. M4x0,7 ISO2(6H) 9647X-M4 18,79 M5x0,8 ISO2(6H) 9647X-M5 19,32 M6x1,0 ISO2(6H) 9647X-M6 19,32 M8x1,25 ISO2(6H) 9647X-M8 25,11 M10x1,5 ISO2(6H) 9647X-M10 30,30 M12x1,75 ISO2(6H) 9747X-M12 39,36 M14x2,0 ISO2(6H) 9747X-M14 49,62 M16x2,0 ISO2(6H) 9747X-M16 59,94 M18x2,5 ISO2(6H) 9747X-M18 83,14 M20x2,5 ISO2(6H) 9747X-M20 93,81 Saatavana koot M3 M36 M Konekierretappi, pohjaireiälle, TIN 9647TI/9747TI HSSE + TiN-pinnoitus, pitkäikäinen konekierretappi pohjareiälle, DIN 371/376. Teräksille, ruostumattomille ja ei-rautamet. Tapissa kevennetty leikkuu joka suunniteltu erityisesti syville reijille. M4x0,7 ISO2(6H) 9647TI-M4 28,87 M5x0,8 ISO2(6H) 9647TI-M5 29,42 M6x1,0 ISO2(6H) 9647TI-M6 29,42 M8x1,25 ISO2(6H) 9647TI-M8 35,32 M10x1,5 ISO2(6H) 9647TI-M10 41,62 M12x1,75 ISO2(6H) 9747TI-M12 50,86 M16x2,0 ISO2(6H) 9747TI-M16 71,83 M20x2,5 ISO2(6H) 9747TI-M20 117,64 Saatavana koot M3 M24 8

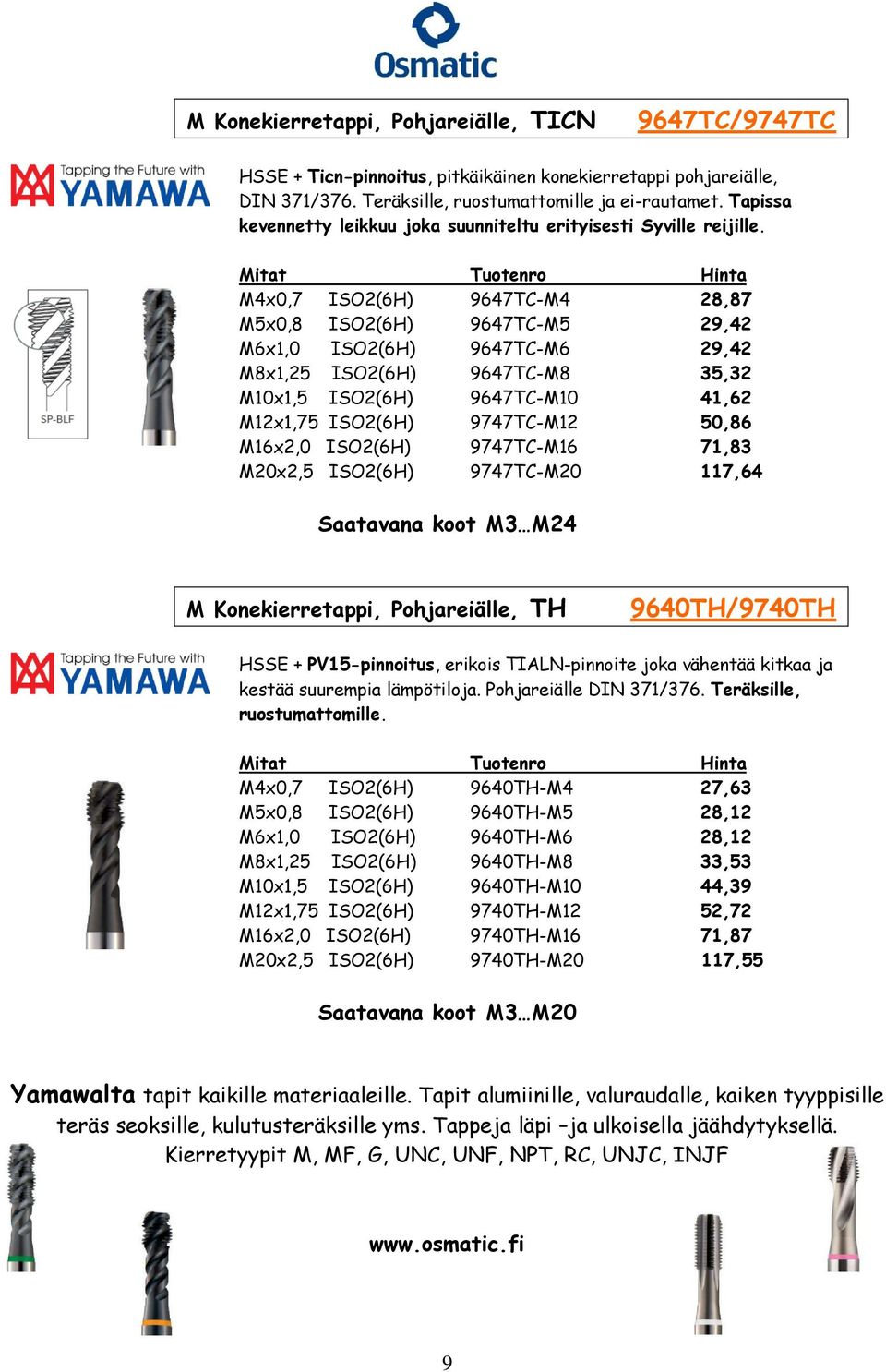

10 M Konekierretappi, Pohjareiälle, TICN 9647TC/9747TC HSSE + Ticn-pinnoitus, pitkäikäinen konekierretappi pohjareiälle, DIN 371/376. Teräksille, ruostumattomille ja ei-rautamet. Tapissa kevennetty leikkuu joka suunniteltu erityisesti Syville reijille. M4x0,7 ISO2(6H) 9647TC-M4 28,87 M5x0,8 ISO2(6H) 9647TC-M5 29,42 M6x1,0 ISO2(6H) 9647TC-M6 29,42 M8x1,25 ISO2(6H) 9647TC-M8 35,32 M10x1,5 ISO2(6H) 9647TC-M10 41,62 M12x1,75 ISO2(6H) 9747TC-M12 50,86 M16x2,0 ISO2(6H) 9747TC-M16 71,83 M20x2,5 ISO2(6H) 9747TC-M20 117,64 Saatavana koot M3 M24 M Konekierretappi, Pohjareiälle, TH 9640TH/9740TH HSSE + PV15-pinnoitus, erikois TIALN-pinnoite joka vähentää kitkaa ja kestää suurempia lämpötiloja. Pohjareiälle DIN 371/376. Teräksille, ruostumattomille. M4x0,7 ISO2(6H) 9640TH-M4 27,63 M5x0,8 ISO2(6H) 9640TH-M5 28,12 M6x1,0 ISO2(6H) 9640TH-M6 28,12 M8x1,25 ISO2(6H) 9640TH-M8 33,53 M10x1,5 ISO2(6H) 9640TH-M10 44,39 M12x1,75 ISO2(6H) 9740TH-M12 52,72 M16x2,0 ISO2(6H) 9740TH-M16 71,87 M20x2,5 ISO2(6H) 9740TH-M20 117,55 Saatavana koot M3 M20 Yamawalta tapit kaikille materiaaleille. Tapit alumiinille, valuraudalle, kaiken tyyppisille teräs seoksille, kulutusteräksille yms. Tappeja läpi ja ulkoisella jäähdytyksellä. Kierretyypit M, MF, G, UNC, UNF, NPT, RC, UNJC, INJF 9

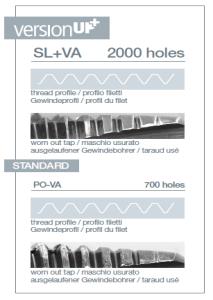

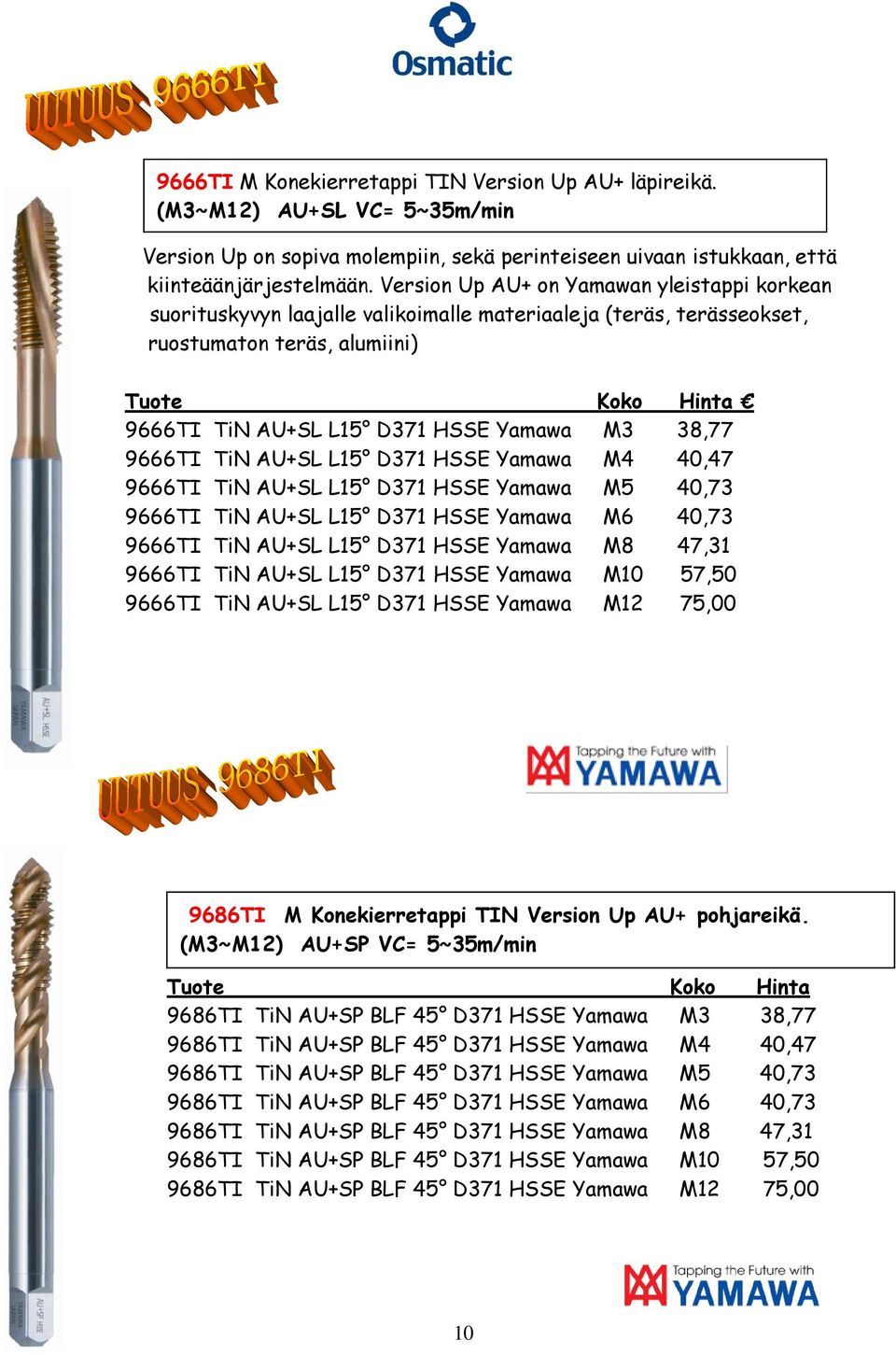

11 9666TI M Konekierretappi TIN Version Up AU+ läpireikä. (M3~M12) AU+SL VC= 5~35m/min Version Up on sopiva molempiin, sekä perinteiseen uivaan istukkaan, että kiinteäänjärjestelmään. Version Up AU+ on Yamawan yleistappi korkean suorituskyvyn laajalle valikoimalle materiaaleja (teräs, terässeokset, ruostumaton teräs, alumiini) Tuote Koko Hinta 9666TI TiN AU+SL L15 D371 HSSE Yamawa M3 38, TI TiN AU+SL L15 D371 HSSE Yamawa M4 40, TI TiN AU+SL L15 D371 HSSE Yamawa M5 40, TI TiN AU+SL L15 D371 HSSE Yamawa M6 40, TI TiN AU+SL L15 D371 HSSE Yamawa M8 47, TI TiN AU+SL L15 D371 HSSE Yamawa M10 57, TI TiN AU+SL L15 D371 HSSE Yamawa M12 75, TI M Konekierretappi TIN Version Up AU+ pohjareikä. (M3~M12) AU+SP VC= 5~35m/min Tuote Koko Hinta 9686TI TiN AU+SP BLF 45 D371 HSSE Yamawa M3 38, TI TiN AU+SP BLF 45 D371 HSSE Yamawa M4 40, TI TiN AU+SP BLF 45 D371 HSSE Yamawa M5 40, TI TiN AU+SP BLF 45 D371 HSSE Yamawa M6 40, TI TiN AU+SP BLF 45 D371 HSSE Yamawa M8 47, TI TiN AU+SP BLF 45 D371 HSSE Yamawa M10 57, TI TiN AU+SP BLF 45 D371 HSSE Yamawa M12 75,00 10

12 M Konekierretappi, manglaava, TIN 9353TI HSSE, manglaava konekierretappi Tin-pinnoitteella, DIN 371/376 Teräksille ja ei-rautamet. M2x0,4 ISO2X(6HX) 9353TI-M2 53,98 M2,5x0,45 ISO2X(6HX) 9353TI-M2,5 46,41 M3x0,5 ISO2X(6HX) 9353TI-M3 36,21 M4x0,7 ISO2X(6HX) 9353TI-M4 36,21 M5x0,8 ISO2X(6HX) 9353TI-M5 37,28 M6x1,0 ISO2X(6HX) 9353TI-M6 37,28 M8x1,25 ISO2X(6HX) 9353TI-M8 45,03 M10x1,5 ISO2X(6HX) 9353TI-M10 53,26 M12x1,75 ISO2X(6HX) 9353TI-M12 67,63 M Konekierretappi, manglaava, TiCN 1356TC Pulveripikateräs + TiCN-pinnoitus, manglaava konekierretappi DIN 371/376. Teräksille, ruostumattomille ja ei-rautamet. M2x0,4 ISO2X(6HX) 1356TC-M2 58,63 M2,5x0,45 ISO2X(6HX) 1356TC-M2,5 53,56 M3x0,5 ISO2X(6HX) 1356TC-M3 51,05 M4x0,7 ISO2X(6HX) 1356TC-M4 54,93 M5x0,8 ISO2X(6HX) 1356TC-M5 58,93 M6x1,0 ISO2X(6HX) 1356TC-M6 58,93 M8x1,25 ISO2X(6HX) 1356TC-M8 79,14 M10x1,5 ISO2X(6HX) 1356TC-M10 90,30 M12x1,75 ISO2X(6HX) 1356TC-M12 115,64 M16x2,0 ISO2X(6HX) 1356TC-M16 174,45 Yamawalta manglaavat tapit alumiinille, kuparille, eri tyyppisille terässeoksille, ruostumattomille yms. Kierretyypit M, MF, G. 11

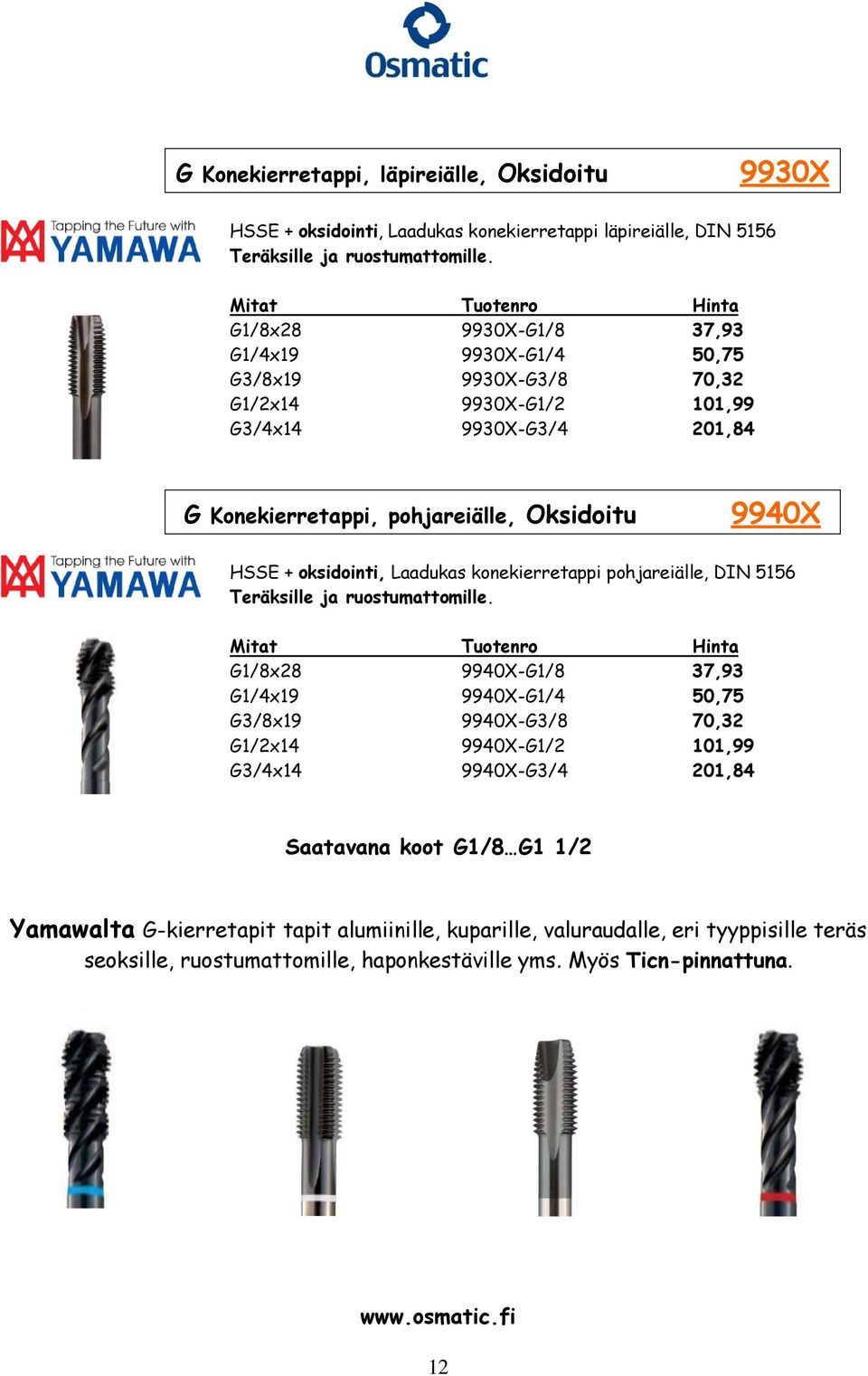

13 G Konekierretappi, läpireiälle, Oksidoitu 9930X HSSE + oksidointi, Laadukas konekierretappi läpireiälle, DIN 5156 Teräksille ja ruostumattomille. G1/8x X-G1/8 37,93 G1/4x X-G1/4 50,75 G3/8x X-G3/8 70,32 G1/2x X-G1/2 101,99 G3/4x X-G3/4 201,84 G Konekierretappi, pohjareiälle, Oksidoitu 9940X HSSE + oksidointi, Laadukas konekierretappi pohjareiälle, DIN 5156 Teräksille ja ruostumattomille. G1/8x X-G1/8 37,93 G1/4x X-G1/4 50,75 G3/8x X-G3/8 70,32 G1/2x X-G1/2 101,99 G3/4x X-G3/4 201,84 Saatavana koot G1/8 G1 1/2 Yamawalta G-kierretapit tapit alumiinille, kuparille, valuraudalle, eri tyyppisille teräs seoksille, ruostumattomille, haponkestäville yms. Myös Ticn-pinnattuna. 12

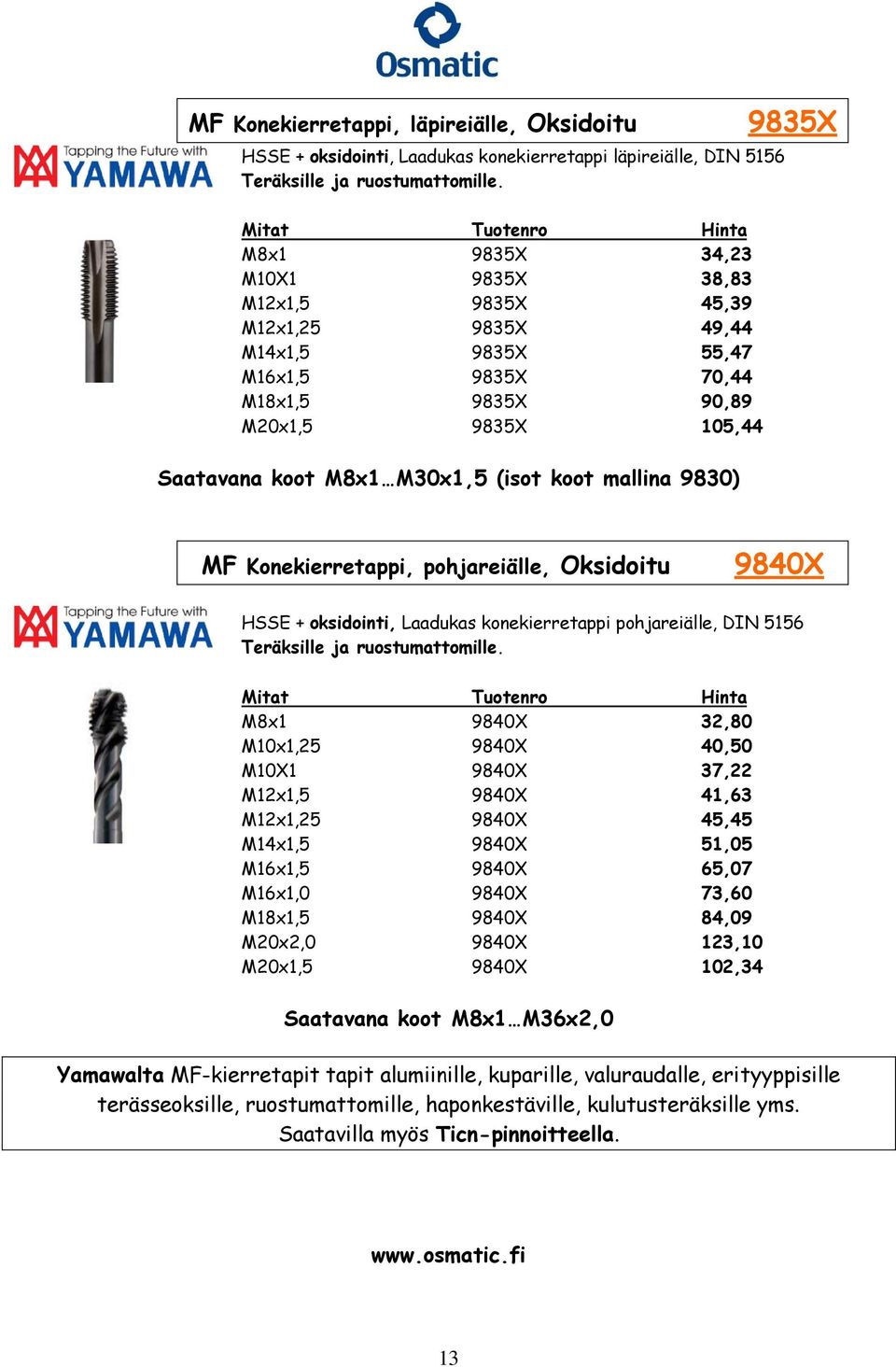

14 MF Konekierretappi, läpireiälle, Oksidoitu HSSE + oksidointi, Laadukas konekierretappi läpireiälle, DIN 5156 Teräksille ja ruostumattomille. M8x1 9835X 34,23 M10X1 9835X 38,83 M12x1,5 9835X 45,39 M12x1, X 49,44 M14x1,5 9835X 55,47 M16x1,5 9835X 70,44 M18x1,5 9835X 90,89 M20x1,5 9835X 105,44 Saatavana koot M8x1 M30x1,5 (isot koot mallina 9830) 9835X MF Konekierretappi, pohjareiälle, Oksidoitu 9840X HSSE + oksidointi, Laadukas konekierretappi pohjareiälle, DIN 5156 Teräksille ja ruostumattomille. M8x1 9840X 32,80 M10x1, X 40,50 M10X1 9840X 37,22 M12x1,5 9840X 41,63 M12x1, X 45,45 M14x1,5 9840X 51,05 M16x1,5 9840X 65,07 M16x1,0 9840X 73,60 M18x1,5 9840X 84,09 M20x2,0 9840X 123,10 M20x1,5 9840X 102,34 Saatavana koot M8x1 M36x2,0 Yamawalta MF-kierretapit tapit alumiinille, kuparille, valuraudalle, erityyppisille terässeoksille, ruostumattomille, haponkestäville, kulutusteräksille yms. Saatavilla myös Ticn-pinnoitteella. 13

15 Yamawa valmistaa eri kierretyypeille M, MF, G, Rp, UNF, UNC, NPT, Rc, UNJC, INJF, BSW, PG jne. käsi ja konekierretappeja, manglaavia tappeja, keskiöporia, Nc-poria ja kierreleukoja. Valikoimista löytyy suurnopeustapit Vc= >50m/min, kierrejyrsimet, täyskovametalli tapit, erikoispitkät tapit 200mm, jäähdytyskanavalliset tapit sekä oikea- että vasenkätiset kierteet, vaaka- ja pysty suoraan kierteitykseen, kaikille materiaaleille. 14

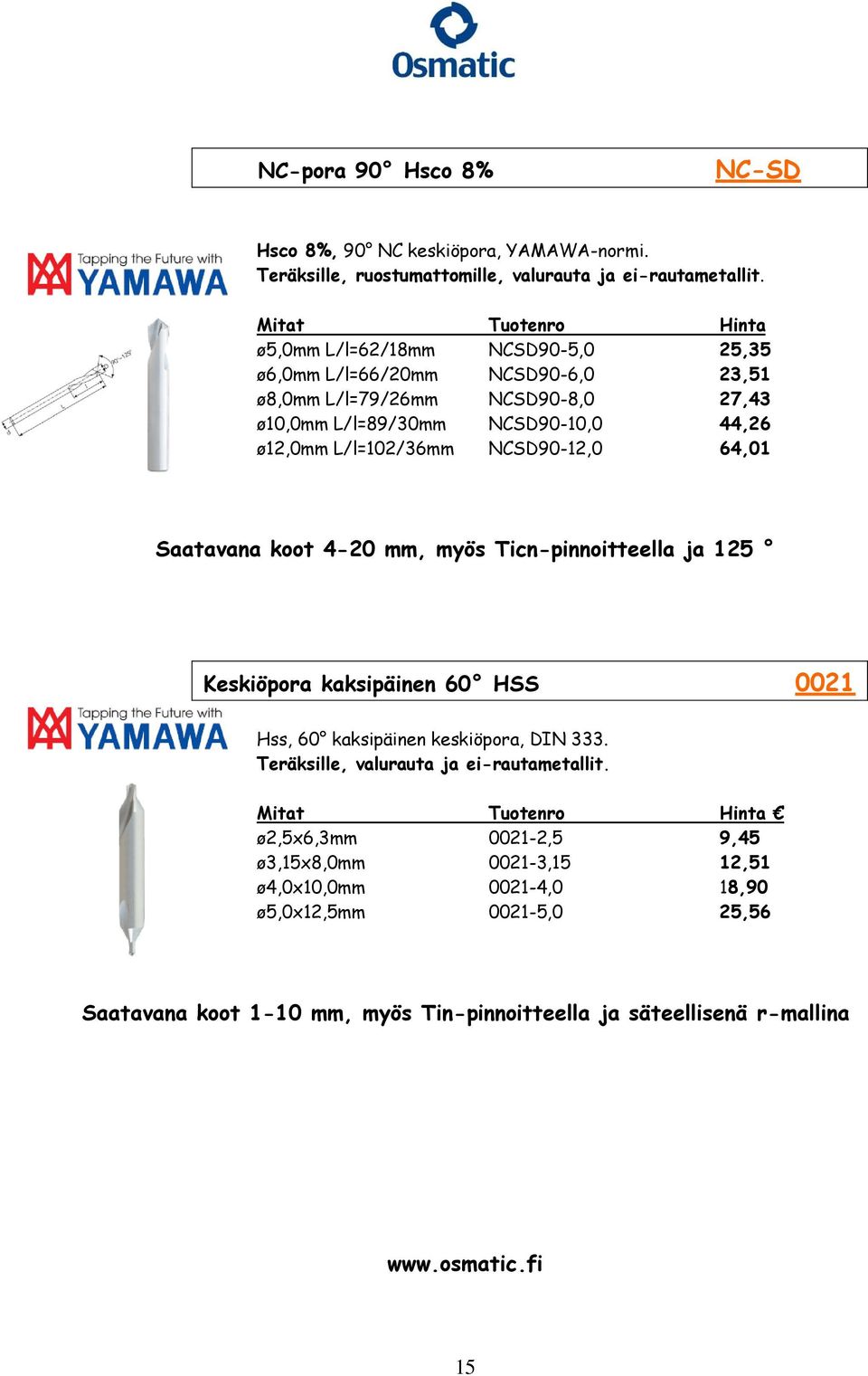

16 NC-pora 90 Hsco 8% NC-SD Hsco 8%, 90 NC keskiöpora, YAMAWA-normi. Teräksille, ruostumattomille, valurauta ja ei-rautametallit. ø5,0mm L/l=62/18mm NCSD90-5,0 25,35 ø6,0mm L/l=66/20mm NCSD90-6,0 23,51 ø8,0mm L/l=79/26mm NCSD90-8,0 27,43 ø10,0mm L/l=89/30mm NCSD90-10,0 44,26 ø12,0mm L/l=102/36mm NCSD90-12,0 64,01 Saatavana koot 4-20 mm, myös Ticn-pinnoitteella ja 125 Keskiöpora kaksipäinen 60 HSS 0021 Hss, 60 kaksipäinen keskiöpora, DIN 333. Teräksille, valurauta ja ei-rautametallit. ø2,5x6,3mm ,5 9,45 ø3,15x8,0mm ,15 12,51 ø4,0x10,0mm ,0 18,90 ø5,0x12,5mm ,0 25,56 Saatavana koot 1-10 mm, myös Tin-pinnoitteella ja säteellisenä r-mallina 15

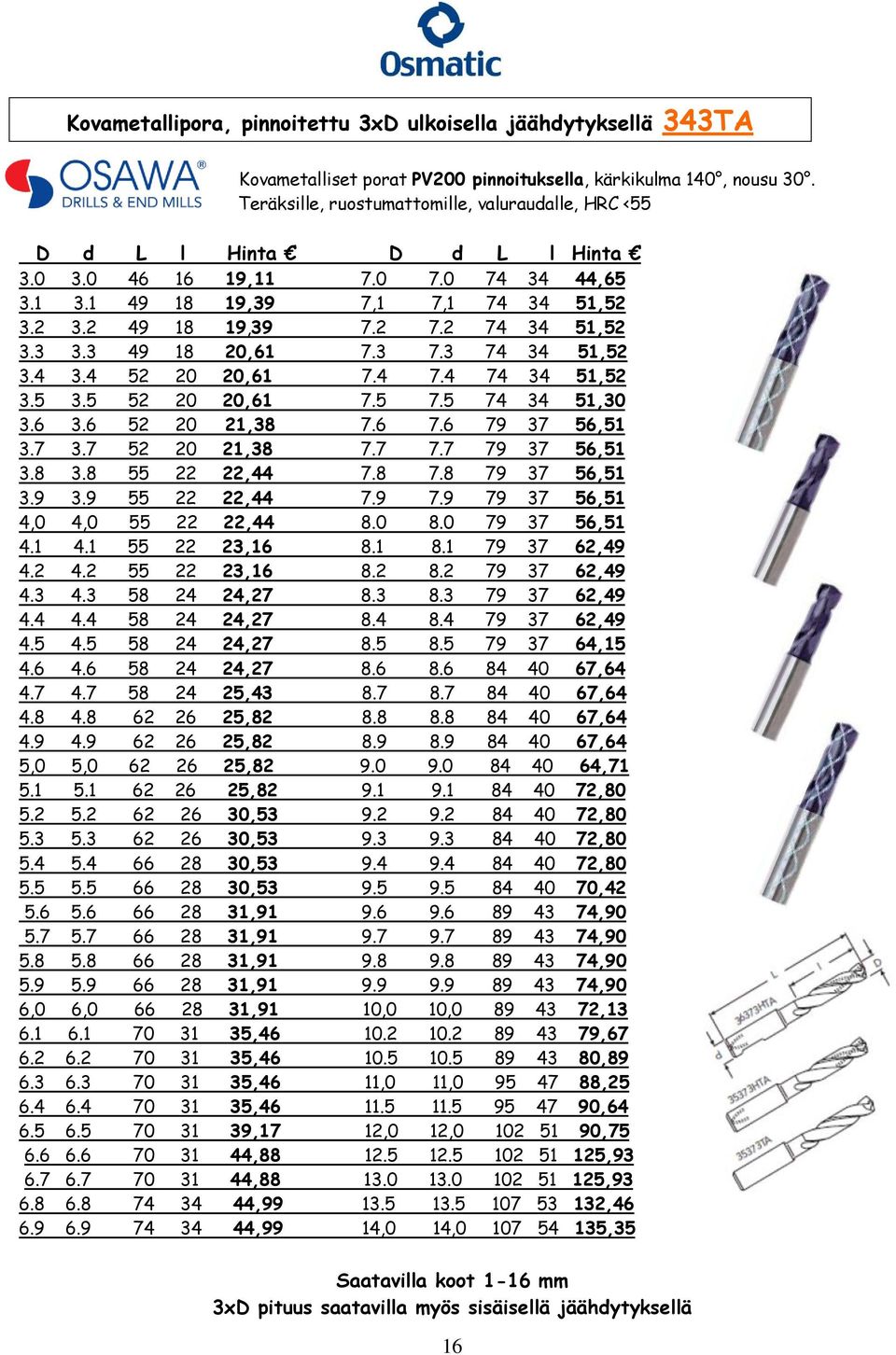

17 Kovametallipora, pinnoitettu 3xD ulkoisella jäähdytyksellä 343TA Kovametalliset porat PV200 pinnoituksella, kärkikulma 140, nousu 30. Teräksille, ruostumattomille, valuraudalle, HRC <55 D d L l Hinta D d L l Hinta , , ,39 7,1 7, , , , , , , , , , , , , , , , , ,51 4,0 4, , , , , , , , , , , , , , , , , , , , ,64 5,0 5, , , , , , , , , , , , , , , , , , , , ,90 6,0 6, ,91 10,0 10, , , , , , ,46 11,0 11, , , , ,17 12,0 12, , , , , , , , ,99 14,0 14, ,35 Saatavilla koot 1-16 mm 3xD pituus saatavilla myös sisäisellä jäähdytyksellä 16

18 Kovametallipora, pinnoitettu 5xD läpijäähdytyksellä 355HTA Kovametalliset porat PV200 pinnoituksella, kärkikulma 140, nousu 30. Teräksille, ruostumattomille, valuraudalle, HRC <55 D d L l Hinta D d L l Hinta , , , ,43 7,1 8, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,88 4,0 6, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,07 5,0 6, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,07 6,0 6, ,43 10,0 10, , , , , , , , , , , ,88 11,0 12, , , , , , , ,88 12,0 12, , , , , , , , , , , , , ,73 6,9 8, ,88 14,0 14, ,73 Saatavilla koot 3-20 mm 5xD pituus saatavilla myös ulkoisella jäähdytyksellä 17

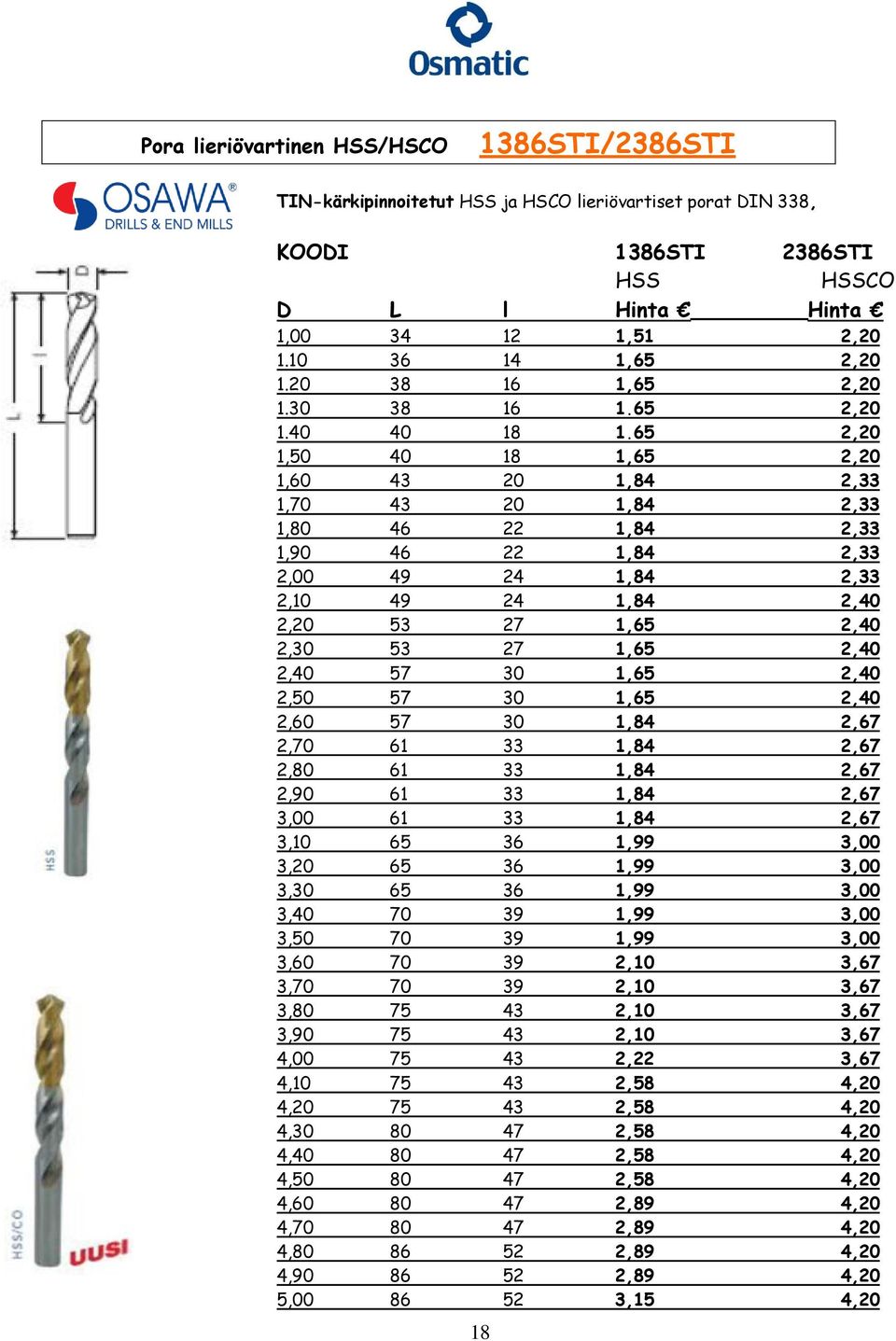

19 Pora lieriövartinen HSS/HSCO 1386STI/2386STI TIN-kärkipinnoitetut HSS ja HSCO lieriövartiset porat DIN 338, KOODI 1386STI 2386STI HSS HSSCO D L l Hinta Hinta 1, ,51 2, ,65 2, ,65 2, , ,20 1, ,65 2,20 1, ,84 2,33 1, ,84 2,33 1, ,84 2,33 1, ,84 2,33 2, ,84 2,33 2, ,84 2,40 2, ,65 2,40 2, ,65 2,40 2, ,65 2,40 2, ,65 2,40 2, ,84 2,67 2, ,84 2,67 2, ,84 2,67 2, ,84 2,67 3, ,84 2,67 3, ,99 3,00 3, ,99 3,00 3, ,99 3,00 3, ,99 3,00 3, ,99 3,00 3, ,10 3,67 3, ,10 3,67 3, ,10 3,67 3, ,10 3,67 4, ,22 3,67 4, ,58 4,20 4, ,58 4,20 4, ,58 4,20 4, ,58 4,20 4, ,58 4,20 4, ,89 4,20 4, ,89 4,20 4, ,89 4,20 4, ,89 4,20 5, ,15 4,20 18

20 Pora lieriövartinen HSS/HSCO 1386STI/2386STI TIN-kärkipinnoitetut HSS ja HSCO lieriövartiset porat DIN 338, KOODI 1386STI 2386STI D L l Hinta 5, ,15 5,26 5, ,15 5,26 5, ,67 5,26 5, ,67 5,26 5, ,67 5,26 5, ,67 5,80 5, ,67 5,80 5, ,67 5,80 5, ,67 5,80 6, ,17 5,80 6, ,17 6,46 6, ,17 6,46 6, ,28 6,46 6, ,28 6,46 6, ,34 6,46 6, ,34 7,00 6, ,40 7,00 6, ,69 7,00 6, ,69 7,00 7, ,33 7,00 7, ,51 8,53 7, ,51 8,53 7, ,51 8,53 7, ,62 8,53 7, ,62 8,53 7, ,62 9,40 7, ,02 9,40 7, ,02 9,40 7, ,02 9,40 8, ,65 9,40 8, ,40 10,33 8, ,40 10,33 8, ,03 10,33 8, ,03 10,33 8, ,03 10,33 8, ,72 11,59 8, ,72 11,59 8, ,72 11,59 8, ,72 11,59 9, ,77 11,59 9, ,23 14,39 19

21 Pora lieriövartinen HSS/HSCO 1386STI/2386STI TIN-kärkipinnoitetut HSS ja HSCO lieriövartiset porat DIN 338, KOODI 1386STI 2386STI D L l Hinta 9, ,23 14,39 9, ,69 14,39 9, ,69 14,39 9, ,69 14,39 9, ,98 14,39 9, ,98 14,39 9, ,15 14,39 9, ,15 14,39 10, ,32 14,39 10, ,44 16,73 10, ,78 16,73 10, ,07 16,73 10, ,07 16,73 10, ,07 16,73 10, ,13 17,26 10, ,13 17,26 10, ,13 17,26 10, ,13 17,26 11, ,64 17,26 11, ,99 20,79 11, ,99 20,79 11, ,99 20,79 11, ,99 20,79 11, ,99 20,79 11, ,99 20,79 11, ,99 20,79 11, ,99 20,79 11, ,99 20,79 12, ,28 20,79 12, ,62 23,06 12, ,62 23,06 12, ,62 23,06 12, ,17 23,06 12, ,86 23,86 12, ,86 23,86 12, ,86 23,86 12, ,86 23,86 12, ,86 23,86 13, ,49 24,39 Valikoima ø13,0mm asti 0,1mm välein 20

22 Pora kartiovartinen HSS+OX 145N HSS+oksidoidut kartiovartiset laadukkaat porat DIN 345 Tuotenro-ø Kara Hinta Tuotenro-ø Kara Hinta 145N-12,0 MK1 39,67 145N-31,0 MK2 133,67 145N-12,5 MK1 44,48 145N-31,25 MK2 225,27 145N-13,0 MK1 27,19 145N-31,5 MK2 139,85 145N-13,5 MK1 27,74 145N-32,0 MK4 146,03 145N-14,0 MK1 29,05 145N-32,5 MK4 166,88 145N-14,5 MK2 33,92 145N-33,0 MK4 166,88 145N-15,0 MK2 34,82 145N-33,5 MK4 171,81 145N-15,5 MK2 36,48 145N-34,0 MK4 176,63 145N-16,0 MK2 38,09 145N-34,5 MK4 177,54 145N-16,5 MK2 41,06 145N-35,0 MK4 178,39 145N-17,0 MK2 43,17 145N-35,5 MK4 183,07 145N-17,5 MK2 45,18 145N-36,0 MK4 187,74 145N-18,0 MK2 47,79 145N-36,5 MK4 192,71 145N-18,5 MK2 49,05 145N-37,0 MK4 197,79 145N-19,0 MK2 51,71 145N-37,5 MK4 202,76 145N-19,5 MK2 54,52 145N-38,0 MK4 207,74 145N-20,0 MK2 56,53 145N-38,5 MK4 217,89 145N-20,5 MK2 58,19 145N-39,0 MK4 227,99 145N-21,0 MK2 59,05 145N-39,5 MK4 235,53 145N-21,5 MK2 60,25 145N-40,0 MK4 243,17 145N-22,0 MK2 61,14 145N-40,5 MK4 250,35 145N-22,5 MK2 65,28 145N-41,0 MK4 257,49 145N-23,0 MK2 67,34 145N-42,0 MK4 267,44 145N-23,5 MK3 72,61 145N-43,0 MK4 303,52 145N-24,0 MK3 74,47 145N-44,0 MK4 315,28 145N-24,5 MK3 74,47 145N-45,0 MK4 332,51 145N-25,0 MK3 80,65 145N-46,0 MK4 348,95 145N-25,5 MK3 82,01 145N-47,0 MK4 367,54 145N-26,0 MK3 82,36 145N-48,0 MK4 403,72 145N-26,5 MK3 93,22 145N-49,0 MK4 423,92 145N-27,0 MK3 96,48 145N-50,0 MK4 443,27 145N-27,5 MK3 99,70 145N-51,0 MK5 478,90 145N-28,0 MK3 96,68 145N-52,0 MK5 506,18 145N-28,5 MK3 108,24 145N-53,0 MK5 573,12 145N-29,0 MK3 114,12 145N-54,0 MK5 592,46 145N-29,5 MK3 117,94 145N-55,0 MK5 628,14 145N-30,0 MK3 121,96 145N-56,0 MK5 649,60 145N-30,5 MK3 127,74 145N-57,0 MK5 685,28 Saatavana ø5,0 60,0mm, 0,25mm välein. Myös TiNpinnoitettuna,kobolttisena, pitkänä ja erikoispitkinä 21

23 Pora ruostumattomille teräksille 980SUTA HSSE lieriövartinen pora. Valmistettu parhaasta korkealaatuisesta vanadium HSSE pikateräksestä + pinnoitettu Osawan PV10-pinnoituksella. Itsekeskittävä kärki, 38 nousulla, 130 kärkikulma, erittäin pitkäikäinen. D L l Hinta D L l Hinta , , ,60 6, , , , , , , , , , , , , , , , , ,05 3, , , , , , , , , , , , , , , , , , , , ,47 4, , , , , , , , , , , , , , , , , , , , ,82 5, , , , , , , , , , , , , , , , , , , , ,42 22

24 Pora ruostumattomille teräksille 990SUTA D L I Hinta D L I Hinta , , ,09 6, , , , , , , , , , , , , , , , , ,18 3, , , , , , , , , , , , , , , , , , , , ,41 4, , , , , , , , , , , , , , , , , , , , ,91 5, , , , , , , , , , , , , , , , , , , , , , ,38 980SUTA valikoima ø13,0mm asti 0,1mm välein. 990SUTA ø20,0mm asti 0,5mm välein 23

25 OSAWALTA pikateräsporat 3xD, 5xD, pitkät ja erikoispitkät. Runkomateriaalit hss, hsse ja hss-co. Poria monella eri pinnoitteella. Myös pora sarjat saatavilla. OSAWALTA kovametalliporat 3xD, 5xD, 8xD ja 12xD pitkänä. Poria monella eri pinnoitteella. Omat mallinsa alumiinille ja ruostumattomille. Täydelliset luettelot netissä 24

26 HM Kiilaura jyrsintappi 2-Leikk., pinnoitettu G2CS2 Kovametalliset kiilaurajyrsimet PV200-pinnoituksella, poraava, nousu 30. Teräksille, ruostumattomille, valuraudalle, HRC <45. ø6,0 l=15mm Z2 d=6mm G2CS2-6,0 18,06 ø8,0 l=20mm Z2 d=8mm G2CS2-8,0 30,00 ø10,0 l=25mm Z2 d=10mm G2CS2-10,0 42,75 ø12,0 l=30mm Z2 d=12mm G2CS2-12,0 59,05 ø16,0 l=32mm Z2 d=16mm G2CS2-16,0 108,88 Saatavana koot 1-20 mm Lisää tietoa netistä HM Urajyrsintappi 3-Leikk., pinnoitettu G2CSH3 Kovametalliset urajyrsimet PV200-pinnoituksella, poraava, nousu 45. Teräksille, ruostumattomille, valuraudalle, HRC <45. ø6,0 l=15mm Z3 d=6mm G2CSH3-6,0 18,06 ø8,0 l=20mm Z3 d=8mm G2CSH3-8,0 30,00 ø10,0 l=25mm Z3 d=10mm G2CSH3-10,0 42,75 ø12,0 l=30mm Z3 d=12mm G2CSH3-12,0 59,05 ø16,0 l=32mm Z3 d=16mm G2CSH3-16,0 108,88 Saatavana koot 2-20 mm HM Urajyrsintappi 4-Leikk., pinnoitettu G2CS4 Kovametalliset urajyrsimet PV200-pinnoituksella, poraava, nousu 30. Teräksille, ruostumattomille, valuraudalle, HRC <45. ø6,0 l=15mm Z4 d=6mm G2CS4-6,0 18,06 ø8,0 l=20mm Z4 d=8mm G2CS4-8,0 30,00 ø10,0 l=25mm Z4 d=10mm G2CS4-10,0 42,75 ø12,0 l=30mm Z4 d=12mm G2CS4-12,0 59,05 ø16,0 l=32mm Z4 d=16mm G2CS4-16,0 108,88 Saatavana koot 2-20 mm 25

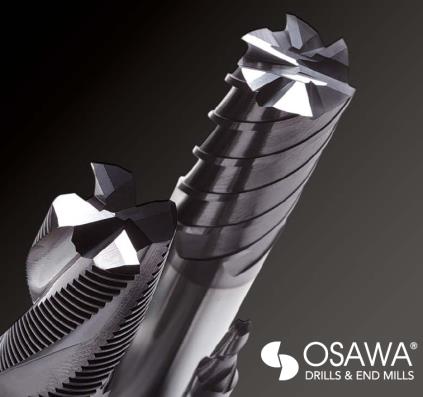

27 HM Rouhinta jyrsintappi, pinnoitettu G2CSFR Kovametalliset rouhintajyrsimet PV200-pinnoituksella, poraava, nousu 30. Teräksille, ruostumattomille, valuraudalle, HRC <45. ø6,0 l=15mm Z3 d=6mm G2CSFR-6,0 36,03 ø8,0 l=20mm Z3 d=8mm G2CSFR-8,0 39,34 ø10,0 l=25mm Z4 d=10mm G2CSFR-10,0 62,73 ø12,0 l=30mm Z4 d=12mm G2CSFR-12,0 85,20 ø16,0 l=32mm Z4 d=16mm G2CSFR-16,0 134,03 Saatavana koot 6-20 mm HM Pallopää jyrsintappi, pinnoitettu G2CSB2 Kovametalliset pallopääjyrsimet PV200-pinnoituksella, nousu 30. Teräksille, ruostumattomille, valuraudalle, HRC <45. ø6,0 l=12mm Z2 d=6mm G2CSB2-6,0 22,22 ø8,0 l=16mm Z2 d=8mm G2CSB2-8,0 36,06 ø10,0 l=20mm Z2 d=10mm G2CSB2-10,0 50,94 ø12,0 l=24mm Z2 d=12mm G2CSB2-12,0 69,15 ø16,0 l=30mm Z2 d=16mm G2CSB2-16,0 174,20 Saatavana koot 1-20 mm UUDESSA G-SARJASSA KOVAMETALLIJYRSIMET 2-6 leikkuisena, rouhinta, pallopäät 2 ja 4 leikkuisena sekä pitkät jyrsintapit. 26

28 HM Kiilaura jyrsintappi 2-Leikk., pinnoitettu MDTACS2 Kovametalliset kiilaurajyrsimet PV100-pinnoituksella, poraava, nousu 30. Teräksille, ruostumattomille, valuraudalle, HRC <45. ø4,0 l=12mm Z2 d=6mm MDTACS2-4,0 21,56 ø5,0 l=14mm Z2 d=6mm MDTACS2-5,0 22,68 ø6,0 l=16mm Z2 d=6mm MDTACS2-6,0 25,07 ø8,0 l=20mm Z2 d=8mm MDTACS2-8,0 40,56 ø10,0 l=22mm Z2 d=10mm MDTACS2-10,0 61,17 ø12,0 l=22mm Z2 d=12mm MDTACS2-12,0 83,68 ø16,0 l=25mm Z2 d=16mm MDTACS2-16,0 143,76 Saatavana koot 1-20 mm HM Urajyrsintappi 4-Leikk., pinnoitettu MDTACS4 Kovametalliset urajyrsimet PV100-pinnoituksella, poraava, nousu 30. Teräksille, ruostumattomille, valuraudalle, HRC <45. ø4,0 l=11mm Z4 d=6mm MDTACS4-4,0 21,56 ø5,0 l=13mm Z4 d=6mm MDTACS4-5,0 22,68 ø6,0 l=13mm Z4 d=6mm MDTACS4-6,0 25,07 ø8,0 l=19mm Z4 d=8mm MDTACS4-8,0 40,56 ø10,0 l=22mm Z4 d=10mm MDTACS4-10,0 61,17 ø12,0 l=26mm Z4 d=12mm MDTACS4-12,0 83,68 ø16,0 l=32mm Z4 d=16mm MDTACS4-16,0 143,76 Saatavana koot 4-20 mm MDTA-Jyrsimet myös 3-leikkuisena 27

29 HM Rouhinta jyrsintappi, pinnoitettu MDTAWSR Kovametalliset kiilaurajyrsimet PV100-pinnoituksella, poraava, nousu 30. Teräksille, ruostumattomille, valuraudalle, HRC <45. ø6,0 l=15mm Z3 d=6mm MDTAWSR-6,0 46,35 ø8,0 l=20mm Z3 d=8mm MDTAWSR-8,0 51,37 ø10,0 l=25mm Z4 d=10mm MDTAWSR-10,0 82,62 ø12,0 l=30mm Z4 d=12mm MDTAWSR-12,0 112,32 ø16,0 l=32mm Z4 d=16mm MDTAWSR-16,0 175,11 Saatavana koot 6-20 mm HM Pallopää jyrsintappi, pinnoitettu MDTACSB2 Kovametalliset pallopääjyrsimet PV100-pinnoituksella, nousu 30. Teräksille, ruostumattomille, valuraudalle, HRC <45. ø4,0 l=12mm Z2 d=6mm MDTACSB2 4,0 25,56 ø5,0 l=14mm Z2 d=6mm MDTACSB2 5,0 27,04 ø6,0 l=7mm Z2 d=6mm MDTACSB2 6,0 29,88 ø8,0 l=9mm Z2 d=8mm MDTACSB2 8,0 45,06 ø10,0 l=10mm Z2 d=10mm MDTACSB2 10,0 74,23 ø12,0 l=14mm Z2 d=12mm MDTACSB2 12,0 95,26 Saatavana koot 1-16 mm MDTA-Kovametallijyrsin sarjan täydellinen luettelo netissä 28

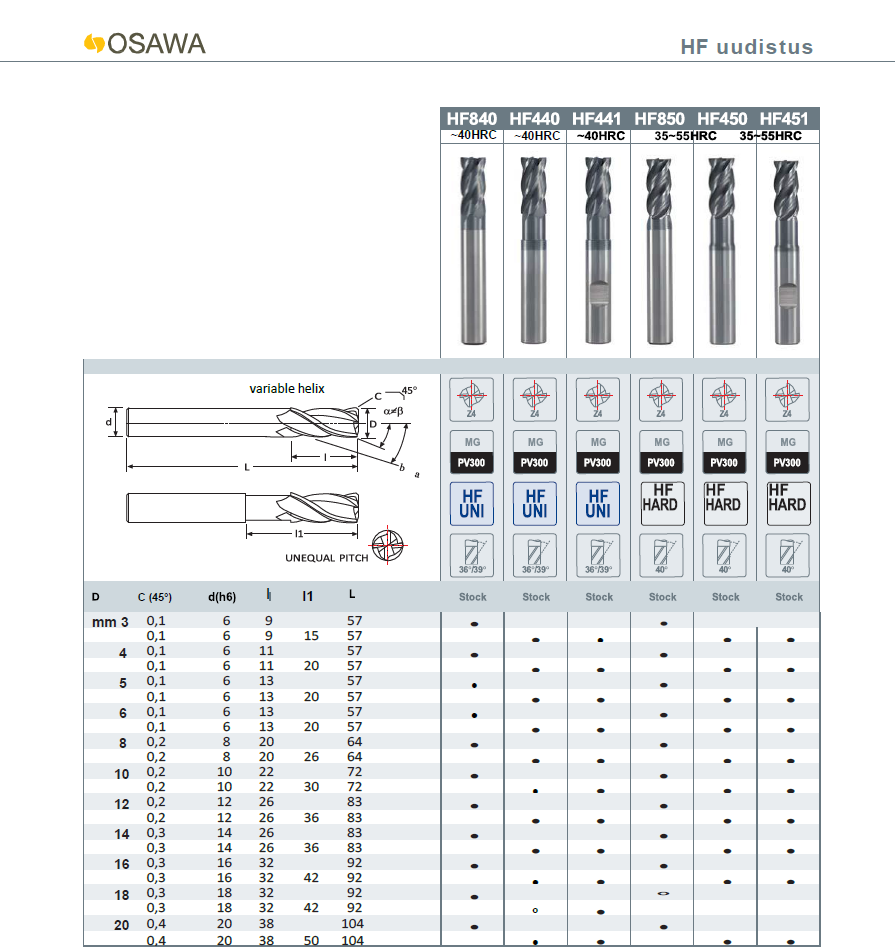

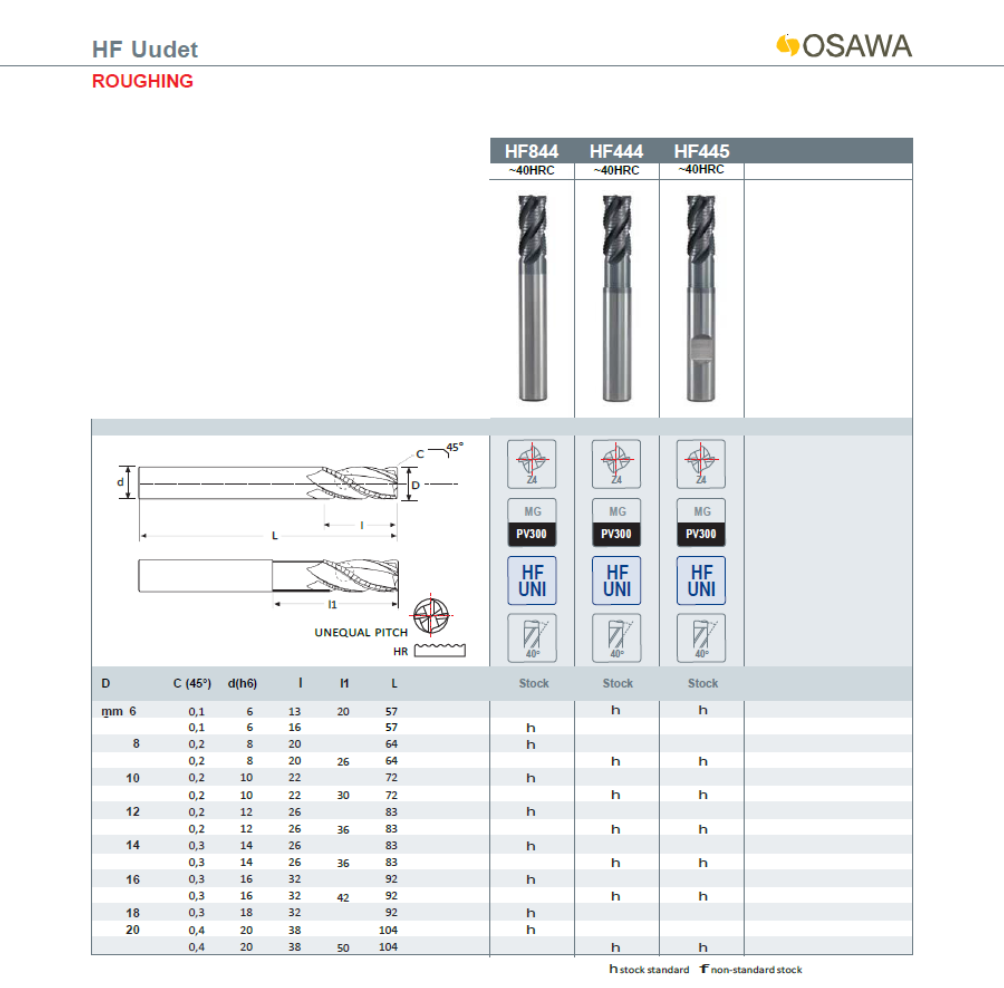

30 OSAWA HF kovametallijyrsintapit UUDET MALLIT HF UNI: ~40HRC HF HARD: 35~55HRC 4-leikkuiset MATERIAALIRYHMÄT Uudet mallit *Uusi helix geometria ja muuttuvanousuinen malli vähentävät dramaattisesti tärinää ja melua. *Teräsärmien tehostettu hiomisprosessi mahdollistaa tasaisemman pinnan viimeistelyn. *Huippulaatuinen kovametalli mikrojyvä ja PV300 pinnoitus takaavat pitkän työkalun kestoiän. * Kavennettu kaula. *Kattava nirkonsäde valikoima (0,3~4mm). *Lastunmurtaja saatavilla, pidempään kestoikään ja suurempaan syöttöön. Lieriö ja weldonvarsi. 29

31 Uudet mallit 30

32 Uudet mallit 31

33 Uudet mallit 32

34 Uudet mallit KYSY HINNAT/ PYYDÄ TARJOUS! 33

35 HM Rouhintatappi, pinnoitettu, tehokas MEF901 Täyskovametallinen rouhinta jyrsin PV30-pinnoituksella (3300HV-900 C). Poraava, suuret syötöt ja nopeudet, matalat leikkuuvoimat ja värinät, siisti jälki ja pitkäikäinen. Nousu 45. Teräksille <45HRC, ruostumattomille, nikkeliseosteiset ja titaanipohjaiset ø6,0 l=16mm Z4 d=6mm MEF901-6,0 72,49 ø8,0 l=16mm Z4 d=8mm MEF901-8,0 84,82 ø10,0 l=22mm Z4 d=10mm MEF901-10,0 126,68 ø12,0 l=26mm Z4 d=12mm MEF901-12,0 162,64 ø16,0 l=32mm Z5 d=16mm MEF901-16,0 265,00 Saatavana koot 4-20 mm HM Kiilaurajyrsintappi 2-Leikk. ALUMIINI MDCSA2 Täyskovametalli jyrsin. Poraava, nousu 45. lyhyt ja pitkä lastuiset alumiinit Piitä Si <15%. ø6,0 l=13mm Z2 d=6mm MDCSA2-6,0 29,26 ø8,0 l=19mm Z2 d=8mm MDCSA2-8,0 46,86 ø10,0 l=22mm Z2 d=10mm MDCSA2-10,0 70,54 ø12,0 l=26mm Z2 d=12mm MDCSA2-12,0 98,90 ø16,0 l=32mm Z2 d=16mm MDCSA2-16,0 170,10 Saatavana koot 3-20 mm HM Sädejyrsintappi 4-Leikk. pinn. koville materiaaleille UHCS4 Nano täyskovametalliset jyrsimet UH-Ultra pinnoituksella, poraava, Kovametallijauhe <0,2 mikroa. Suuret syötöt kuivajyrsinnässä 50~70HRC. Nuorrutetut ja karkaistut teräkset <70HRC. ø6,0xr0,2 l=7mm l1=14mm d=6mm UHCS4-6,0 60,50 ø8,0xr0,2 l=9mm l1=18mm d=8mm UHCS4-8,0 76,59 ø10,0xr0,2 l=12mm l1=25mm d=10mm UHCS4-10,0 114,72 ø12,0xr0,3 l=15mm l1=30mm d=12mm UHCS4-12,0 158,34 Saatavana koot 1-12 mm 34

36 HSCO Kiilaurajyrsintappi 2-Leikk., pinnoitettu TAWS2 Hsco 8% kiilaurajyrsimet PV200 pinnoituksella, poraava, nousu 30. ø4,0 l=7mm Z2 d=6mm TAWS2-4,0 18,75 ø5,0 l=8mm Z2 d=6mm TAWS2-5,0 18,75 ø6,0 l=8mm Z2 d=6mm TAWS2-6,0 18,75 ø8,0 l=11mm Z2 d=10mm TAWS2-8,0 28,79 ø10,0 l=13mm Z2 d=10mm TAWS2-10,0 29,76 ø12,0 l=16mm Z2 d=12mm TAWS2-12,0 36,53 ø16,0 l=19mm Z2 d=16mm TAWS2-16,0 47,42 Saatavana koot 1-30 mm HSCO Urajyrsintappi 4-Leikk., pinnoitettu TAWS4 Hsco 8% urajyrsimet PV200 pinnoituksella, poraava, nousu 30. ø4,0 l=11mm Z4 d=6mm TAWS4-4,0 21,77 ø5,0 l=13mm Z4 d=6mm TAWS4-5,0 21,77 ø6,0 l=13mm Z4 d=6mm TAWS4-6,0 21,77 ø8,0 l=11mm Z4 d=10mm TAWS4-8,0 31,81 ø10,0 l=19mm Z4 d=10mm TAWS4-10,0 32,90 ø12,0 l=22mm Z4 d=12mm TAWS4-12,0 42,46 ø16,0 l=32mm Z4 d=16mm TAWS4-16,0 55,28 Saatavana koot 2-40 mm HSCO-Jyrsimet myös 3-leikkuisena 35

37 HSCO Rouhintatappi, pinnoitettu TAWSFR Hsco 8% rouhintajyrsimet PV200 pinnoituksella, poraava, nousu 30. ø6,0 l=13mm Z3 d=6mm TAWSFR-6,0 42,46 ø8,0 l=19mm Z3 d=10mm TAWSFR-8,0 49,47 ø10,0 l=22mm Z4 d=10mm TAWSFR-10,0 50,56 ø12,0 l=26mm Z4 d=12mm TAWSFR-12,0 56,25 ø16,0 l=32mm Z4 d=16mm TAWSFR-16,0 77,05 ø20,0 l=38mm Z4 d=20mm TAWSFR-20,0 104,02 Saatavana koot 6-40 mm HSCO Kiilaurajyrsintappi ALUMIINI WSA2 Hsco 8% kiilaurajyrsimet alumiinille DIN844, poraava, nousu 45, lyhyt ja pitkä lastuiset alumiinit Piitä Si <15%. ø6,0 l=13mm Z2 d=6mm WSA2-6,0 20,59 ø8,0 l=19mm Z2 d=10mm WSA2-8,0 27,93 ø10,0 l=22mm Z2 d=10mm WSA2-10,0 27,93 ø12,0 l=26mm Z2 d=12mm WSA2-12,0 37,11 ø16,0 l=32mm Z2 d=16mm WSA2-16,0 49,95 Saatavana koot 2-20 mm OSAWALTA LAAJA VALIKOIMA PIKATERÄSJYRSIMIÄ JYRSIMIÄ ERI TARKOITUKSIIN. 36

38 HM Porat läpijäähdytyksellä, pinnoitettu Kovametalliset porat DVC-X2 pinnoituksella, kärkikulma 140, nousu 30. Teräksille, ruostumattomille, valuraudalle, HRC <52 Mitat Tuotenro nettohinta ø4,2mm 5xD l3=29mm ,2-29mm 70,00 ø5,0mm 5xD l3=35mm ,0-35mm 70,00 ø6,8mm 5xD l3=43mm ,8-43mm 80,00 ø8,5mm 5xD l3=49mm ,5-49mm 93,00 ø10,3mm 5xD l3=56mm ,3-56mm 131,50 Saatavana myös muita ø ja pituuksia. Valikoimissa myös mikroporat alkaen ø0,1mm(0,05 välein). Myös vaikeille materiaaleille. Karnasch täyskovametalliporia on saatavana aina pituuksiin <40xD. Mikroporat alkavat jäähdytyskanavallisena ø1,0mm/0,05mm välein. ja ilman jäähdytyskanavia ø0,1mm/0,05mm välein HM Pora 3-leikkuinen, pinnoitettu Z3 kovametalliset porat DVC-X2 pinnoituksella, kärkikulma 140, nousu 30. Teräksille, ruostumattomille, valuraudalle, grafiitti, HRC <52. Mitat Tuotenro nettohinta ø3,0mm l3=12mm l1=46mm ,0-12mm 22,50 ø3,0mm l3=29mm l1=61mm ,0-29mm 24,50 ø4,0mm l3=17mm l1=55mm ,0-17mm 22,50 ø4,0mm l3=38mm l1=75mm ,0-38mm 24,50 ø5,0mm l3=20mm l1=62mm ,0-20mm 24,50 ø5,0mm l3=46mm l1=86mm ,0-46mm 24,50 ø6,0mm l3=21mm l1=66mm ,0-21mm 29,00 ø6,0mm l3=50mm l1=93mm ,0-50mm 39,50 ø7,0mm l3=26mm l1=74mm ,0-26mm 34,00 ø7,0mm l3=61mm l1=109mm ,0-61mm 55,50 ø8,0mm l3=27mm l1=79mm ,0-27mm 41,50 ø8,0mm l3=65mm l1=117mm ,0-65mm 63,00 ø9,0mm l3=29mm l1=84mm ,0-29mm 50,00 ø9,0mm l3=70mm l1=125mm ,0-70mm 94,50 ø10,0mm l3=31mm l1=90mm ,0-31mm 63,00 ø10,0mm l3=75mm l1=135mm ,0-75mm 116,00 ø12,0mm l3=37mm l1=102mm ,0-37mm 109,50 ø12,0mm l3=88mm l1=150mm ,0-88mm 165,50 Saatavana myös jäähdytyskanavallisena halkaisijat 4, 5, 6, 8, 10 ja 12mm 37

39 HM Risteävänreiän pora H Täyskovametalliset risteävän reiän porat XFN-2 NANO pinnoituksella, Reiän toleranssi H7, kärkikulma 140, nousu 30. Teräksille, ruostumattomille, valuraudalle. Mitat Tuotenro nettohinta ø3,0mm l3=23mm l1=66mm d2=6,0mm ,0mm 53,00 ø4,0mm l3=29mm l1=74mm d2=6,0mm ,0mm 54,00 ø5,0mm l3=35mm l1=82mm d2=6,0mm ,0mm 54,00 ø6,0mm l3=35mm l1=82mm d2=6,0mm ,0mm 54,00 ø8,0mm l3=43mm l1=91mm d2=8,0mm ,0mm 66,50 ø10,0mm l3=49mm l1=103mm d2=10,0mm ,0mm 77,50 ø12,0mm l3=56mm l1=118mm d2=12,0mm ,0mm 109,50 Saatavana myös jäähdytyskanavallisena HM Pora Karkaistuille 50<70 HRC HRC karkaistuille materiaaleille erikoiskovametallipora, kärkikulma 140, nousu <70HRC, valuraudalle. Mitat Tuotenro nettohinta ø2,6mm/m3 l3=6mm l1=46mm d2=3,0mm ,6mm 64,00 ø3,0mm l3=6mm l1=46mm d2=3,0mm ,0mm 64,00 ø3,5mm/m4 l3=10mm l1=50mm d2=4,0mm ,5mm 64,00 ø4,4mm/m5 l3=15mm l1=68mm d2=6,0mm ,4mm 73,50 ø5,3mm/m6 l3=18mm l1=72mm d2=6,0mm ,3mm 76,50 ø6,0mm l3=18mm l1=75mm d2=6,0mm ,0mm 76,50 ø7,1mm/m8 l3=30mm l1=85mm d2=8,0mm ,1mm 95,50 ø8,0mm l3=35mm l1=98mm d2=8,0mm ,0mm 125,50 ø8,8mm/m10 l3=42mm l1=105mm d2=10,0mm ,8mm 125,50 ø10,5mm/m12 l3=45mm l1=111mm d2=12,0mm ,5mm 152,00 Saatavana myös muita halkaisijoita 38

40 HM konekierretappi karkaistuille 50<63 HRC HRC karkaistuille materiaaleille erikoiskovametallikierretappi ISO 2 6H, 4-5xP, Muoto D, 50<63HRC, valuraudalle. Tuotenro nettohinta M3 179, M4 183, M5 190, M6 172, M8 201, M10 231, M12 300,50 Saatavana myös MF ja G-kierteinä. HM Konekierretappi Karkaistuille 50<63 HRC DIN 376 Läpireikätappi metrisille ISO -kierre DIN HRC karkaistuille materiaaleille erikoiskovametallikierretappi ISO 2 6H, 4-5xP, Muoto D, 50<63HRC, valuraudalle. d1 P l1 l2 l3 d2 k nettohinta /kpl M8 1, ,0 4,9 416,00 M10 1, ,0 5,5 456,50 M12 1, ,0 7,0 605,

41 HM Porraspora 90 alkureikä, pinnoitettu Täyskovametallinen porraspora M-kierteiden alkureikä halkaisijat DVC-X2 pinnoituksella, kärkikulma 140, nousu 30. Teräksille, ruostumattomille, valuraudalle, grafiitti, HRC <52. Tuotenro nettohinta M3 113, M4 108, M5 103, M6 145, M8 180, M10 216, M12 279, M14 325, M16 436,50 Saatavana myös jäähdytyskanavallisena. HM Viistejyrsimet Täyskovametallinen, pitkä, 90, kiillotetut urat d1 +0/-0,005 l1 d2 h5 Z nettohinta /kpl , , , , ,

42 HM Viistejyrsimet Täyskovametallinen, pitkä, 60 ø d1 l1 d2 h6 Z nettohinta /kpl , , , , ,00 HM Viistejyrsimet Täyskovametallinen, pitkä, 90 ø d1 l1 d2 h6 Z nettohinta /kpl , , , , ,

43 Uusi malli! nettohinnat KYSY LISÄÄ! 42

44 Kärkiupotin ød1 h7 d2 h9 d3 l1 Z nettohinta/kpl 6,3 5 1, ,00 8,3 6 2, ,00 10,4 6 2, ,00 12,4 8 2, ,00 16,5 10 3, ,00 20,5 10 3, ,00 25,0 10 3, ,00 31,0 12 4, ,00 HM rouhinta jyrsintappi, pinnoitettu Kovametalliset rouhintajyrsimet DVC-X3 pinnoituksella, poraava, nousu 30. Teräksille, ruostumattomille, valuraudalle, HRC <50 Mitat Tuotenro nettohinta ø4,0 l2=8mm Z3 d=6mm ,0 54,00 ø6,0 l2=13mm Z3 d=6mm ,0 57,00 ø8,0 l2=19mm Z3 d=8mm ,0 71,00 ø10,0 l2=22mm Z4 d=10mm ,0 78,00 ø12,0 l2=26mm Z4 d=12mm ,0 97,00 Saatavana myös muita ø. Valikoimissa myös mikrojyrsimet, ura-ja pallopääjyrsimet, PKD-ja Cermet-jyrsimet. 43

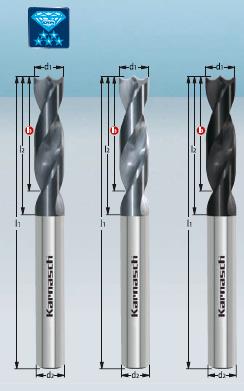

45 TYÖKALUT KOMPOSIITEILLE TITAANILLE-MUOVEILLE Hiili, lasikuitu, akryyli, titaani ym. Täyskovametalli porat GFK/CFK d1 * l3 l2 l1 d2h5 nettohinta nettohinta nettohinta 3, ,0 42,00 24,00 28,00 3, ,2 63,00 24,00 28,00 3, ,2-24,00 28,00 3, ,5 63,00 24,00 28,00 3, ,7-24,00 28,00 4, ,0 63,00 24,00 28,00 4, ,2-28,00 33,00 4, ,5 83,00 28,00 33,00 4, ,7-35,00 40,00 5, ,0 83,00 35,00 40,00 5, ,3-35,00 40,00 5, ,5 88,00 40,00 46,00 5, ,8-40,00 46,00 6, ,0 88,00 40,00 46,00 6, ,5 125,00 44,00 50,00 7, ,0 125,00 49,00 55,00 7, ,5-49,00 55,00 8, ,0 125,00 59,00 65,00 8, ,5 144,00 65,00 71,00 9, ,0 144,00 68,00 75,00 9, ,5-75,00 82,00 10, ,0 144,00 79,00 86,00 10, ,5-89,00 99,00 11, ,0-102,00 111,00 11, ,5-113,00 123,00 12, ,0 166,00 113,00 123,00 13, ,0-113,00 126,00 14, ,0-113,00 126,00 15, ,0-113,00 128,00 16, ,0-113,00 128,00 44

46 Timanttipinnoitteinen täyskovametalli kierrejyrsin, 30 spiraali sisäkierre, ilman läpijäähdytystä M Stg x D l2 l1 d1 d2 h5 Z Nettohinta M4 0,7 2,5xD 10, , ,60 M5 0,8 2,5xD 13, , ,60 M6 1,0 2,5xD 16, , ,40 M8 1,25 2,5xD 21, , ,40 M10 1,50 2,5xD 26, , ,80 M12 1,75 2,5xD 30, , ,50 Timanttipinnoitteinen täyskovametalli V uramallin jyrsintappi lujitemuovien ylemmän ja alemman reunan jäysteettömään jyrsintään d1 h10 l2 d2 h5 l1 Z nettohinta , , , , , , , , , ,00 45

47 Timanttipinnoitteinen täyskovametallipora CFK/GFK yksisuuntaisille kuiduille, 90 kärkikulma ehkäisee halkeilua viisteen ohjaus särmää takaavat suuren tarkkuuden rei ille estäen materiaalin halkeamisen. KYSY LISÄÄ!! TYÖKALUISTA KOMPOSIITEILLE- TITAANILLE MUOVEILLE HIILI, LASIKUITU, AGRYYLIT YM. d1 m7 l3 l2 l1 d2 h6 nettohinta 2, ,00 2, ,00 3, ,00 3, ,00 3, ,00 3, ,00 3, ,00 3, ,00 3, ,00 3, ,00 3, ,00 3, ,00 3, ,00 4, ,00 4, ,00 4, ,00 4, ,00 4, ,00 4, ,00 4, ,00 4, ,00 4, ,00 4, ,00 4, ,00 5, ,00 5, ,00 5, ,00 5, ,00 5, ,00 5, ,00 5, ,00 5, ,00 5, ,00 5, ,00 46

48 GF-Sahanterät <malli: RA4,RA6,RA230> Teräksille ja ruostumattomille, HSCO ø68x1,6x16 Z84BW ,00 Saatavana myös muita kokoja ja hammastuksia HSS Pyörösahanterät Laadukkaat HSS Pyörösahanterät teräksille, HSS dmo5 ø200x2,0x32 Z200BW ,00 ø250x2,0x32 Z200BW ,00 ø275x2,0x32 Z220BW ,00 ø275x2,5x32 Z220BW ,00 ø300x2,5x32 Z220BW ,00 ø315x2,5x32 Z240BW ,00 ø350x2,5x32 Z220HZ ,00 ø400x3,0x50 Z200HZ ,00 ø450x4,0x50 Z120HZ ,00 Saatavana myös muita kokoja ja hammastuksia HM Pyörösahanterät Laadukkaat kovametallihampaiset HM Pyörösahanterät Alumiineille, kuparille, messinki. 5 neg. hammastus, trapetsihammastus. 300x3,2/2,5x30 Z96TFN ,90 ø400x3,8/3,2x30 Z96TFN ,80 ø500x4,2/3,6x30 Z120TFN ,35 Saatavana myös muita kokoja ja hammastuksia, eri materiaaleille kuten pehmeä/kova puu, levyt, paneelit, vanerit, profiililistat, muovit, sandwich-rakenteet, teräkset, ei-rautametallit,. 47

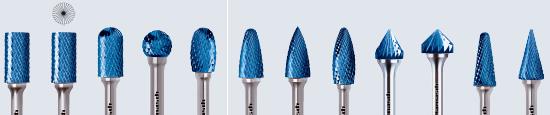

49 A B C D E F G H J K L M N P Q Pyörivä kovametalliviila Bluetec-pinn S Laadukkaat Pinnoitetut viilat keskikarkealla hammastuksella MUOTO A ø6x18x6x50mm ,22 ø10x20x6x65mm ,97 ø12x25x6x70mm ,98 ø16x25x6x70mm ,84 MUOTO C ø6x18x6x50mm ,60 ø10x20x6x65mm ,46 ø12x25x6x70mm ,20 ø16x25x6x70mm ,02 MUOTO D ø6x5,7x6x50mm ,20 ø10x8,5x6x54mm ,14 ø12x11,4x6x56mm ,96 ø16x14,4x6x60mm ,34 MUOTO F ø6x18x6x50mm ,46 ø10x20x6x65mm ,81 ø12x25x6x70mm ,69 ø16x25x6x70mm ,35 MUOTO G ø6x18x6x50mm ,46 ø10x20x6x65mm ,43 ø12x25x6x70mm ,52 ø16x14x6x70mm ,81 48

50 MUOTO K 90 ø6x6x6x50mm ,20 ø10x5x6x53mm ,86 ø12x7x6x55mm ,42 ø16x8x6x57mm ,06 MUOTO M ø6x20x6x50mm ,90 ø10x19x6x65mm ,26 ø12x25x6x70mm ,55 ø16x26x6x74mm ,72 UUSI!! Radius MULTIPOWER Bluetec-pinnoitus ø12x25x6x70mm ,42 -Työkalu nopeaan kulman pyöristykseen. - Itsekeskittävä -Pyöristetty hammastus takaa parhaan ohjauksen ja kontrollin viilalle. Saatavana myös muita ø,muotoja ja hammastuksia, jopa 185mm pitkinä. Pyörivä kovametalliviila sarja Bluetec-pinn Laadukkaat Pinnoitetut viilat SARJA Keskikarkealla hammastuksella ø12,0mm v6mm ,32 Sisältää muodot : B,C,F,G ja L yht.5kpl Pyörivä kovametalliviila sarja Bluetec-pinn Laadukkaat Pinnoitetut viilat SARJA Keskikarkealla hammastuksella ø10,0mm ja ø12,0 v6mm ,92 Sisältää muodot : B,C,F,G ja L.(sekä ø10,0 että ø12,0) yht.10kpl. Saatavilla myös räätälöityjä viilasarjoja 49

51 Reikäjyrsin Blue-line Weldon /1313 Reikäjyrsimet magn.porakoneille, Weldon 19mm-3/4 -kiinn. HSS-XE+blue-pinnoitus leikk.pituus 30mm leikk.pituus 55mm Tuotenro-ø Hinta Tuotenro-ø Hinta ,0mm 54, ,0mm 64, ,0mm 54, ,0mm 64, ,0mm 55, ,0mm 66, ,0mm 55, ,0mm 66, ,0mm 57, ,0mm 67, ,0mm 57, ,0mm 67, ,0mm 59, ,0mm 69, ,0mm 59, ,0mm 69, ,0mm 61, ,0mm 72, ,0mm 63, ,0mm 74, ,0mm 71, ,0mm 81, ,0mm 73, ,0mm 83, ,0mm 76, ,0mm 87, ,0mm 76, ,0mm 87, ,0mm 79, ,0mm 91, ,0mm 79, ,0mm 91, ,0mm 83, ,0mm 97, ,0mm 83, ,0mm 97, ,0mm 87, ,0mm 102, ,0mm 87, ,0mm 102, ,0mm 90, ,0mm 107, ,0mm 90, ,0mm 107, ,0mm 94, ,0mm 113, ,0mm 94, ,0mm 113, ,0mm 104, ,0mm 126, ,0mm 123, ,0mm 145, ,0mm 129, ,0mm 152, ,0mm 129, ,0mm 152, ,0mm 138, ,0mm 162, ,0mm 138, ,0mm 162, ,0mm 146, ,0mm 173, ,0mm 146, ,0mm 173, ,0mm 157, ,0mm 186, ,0mm 157, ,0mm 186, ,0mm 166, ,0mm 197, ,0mm 166, ,0mm 197, ,0mm 173, ,0mm 206, ,0mm 173, ,0mm 206, ,0mm 182, ,0mm 227, ,0mm 205, ,0mm 251, ,0mm 233, ,0mm 281,41 Valikoimissa myös ø51,52,53,54,56,57,58, ja 59 50

52 Reikäjyrsin HM Weldon /1316 Reikäjyrsimet magn.porakoneille, Weldon 19mm-3/4 -kiinn. HM täyskovametallihammastus leikk.pituus 40mm leikk.pituus 55mm Tuotenro-ø Hinta Tuotenro-ø Hinta ,0mm 68, ,0mm 79, ,0mm 68, ,0mm 79, ,0mm 72, ,0mm 79, ,0mm 72, ,0mm 79, ,0mm 72, ,0mm 79, ,0mm 72, ,0mm 79, ,0mm 72, ,0mm 79, ,0mm 72, ,0mm 79, ,0mm 72, ,0mm 79, ,0mm 74, ,0mm 82, ,0mm 74, ,0mm 82, ,0mm 74, ,0mm 82, ,0mm 74, ,0mm 82, ,0mm 74, ,0mm 82, ,0mm 78, ,0mm 86, ,0mm 78, ,0mm 86, ,0mm 78, ,0mm 86, ,0mm 78, ,0mm 86, ,0mm 78, ,0mm 86, ,0mm 92, ,0mm 102, ,0mm 92, ,0mm 102, ,0mm 92, ,0mm 102, ,0mm 92, ,0mm 102, ,0mm 92, ,0mm 102, ,0mm 105, ,0mm 116, ,0mm 105, ,0mm 116, ,0mm 105, ,0mm 116, ,0mm 105, ,0mm 116, ,0mm 105, ,0mm 116, ,0mm 127, ,0mm 141, ,0mm 127, ,0mm 141, ,0mm 127, ,0mm 141, ,0mm 127, ,0mm 141, ,0mm 127, ,0mm 141, ,0mm 136, ,0mm 151, ,0mm 136, ,0mm 151, ,0mm 136, ,0mm 151, ,0mm 136, ,0mm 151, ,0mm 144, ,0mm 160, ,0mm 174, ,0mm 194, ,0mm 195, ,0mm 216,82 Valikoimissa myös aina ø150mm asti. 51

53 Reikäjyrsin HSS/HM Fein Quick-in /1147 Reikäjyrsimet magneettiporakoneille, Fein pikakiinnitys. HSS-XE+blue-pinnoitus ja Täyskovametallihampainen HSS+pinn. leikkuupituus 40mm HM leikkuupituus 40mm Tuotenro-ø Hinta Tuotenro-ø Hinta ,0mm 58, ,0mm 75, ,0mm 58, ,0mm 75, ,0mm 59, ,0mm 78, ,0mm 59, ,0mm 78, ,0mm 60, ,0mm 78, ,0mm 60, ,0mm 78, ,0mm 62, ,0mm 78, ,0mm 62, ,0mm 78, ,0mm 64, ,0mm 78, ,0mm 66, ,0mm 78, ,0mm 74, ,0mm 78, ,0mm 76, ,0mm 78, ,0mm 78, ,0mm 78, ,0mm 78, ,0mm 78, ,0mm 82, ,0mm 84, ,0mm 82, ,0mm 84, ,0mm 87, ,0mm 84, ,0mm 87, ,0mm 84, ,0mm 90, ,0mm 84, ,0mm 90, ,0mm 99, ,0mm 94, ,0mm 99, ,0mm 94, ,0mm 99, ,0mm 97, ,0mm 99, ,0mm 97, ,0mm 99, ,0mm 108, ,0mm 112, ,0mm 128, ,0mm 112, ,0mm 134, ,0mm 112, ,0mm 134, ,0mm 112, ,0mm 144, ,0mm 112, ,0mm 144, ,0mm 133, ,0mm 152, ,0mm 133, ,0mm 152, ,0mm 133, ,0mm 163, ,0mm 133, ,0mm 163, ,0mm 133, ,0mm 172, ,0mm 142, ,0mm 172, ,0mm 142, ,0mm 179, ,0mm 142, ,0mm 179, ,0mm 142, ,0mm 189, ,0mm 150, ,0mm 213, ,0mm 179, ,0mm 243, ,0mm 199,27 Valikoimissa myös ø51-65mm/1mm välein. 52

54 Reikäjyrsinsarja Blue-line. Weldon Reikäjyrsimet magn.porakoneille, Universal 19mm/3/4 -kiinn. SARJA , leikk.syvyys 30mm, Weldon+nitto kochi-kinnitykset ø14,16,18,20,22 ja 26mm ,10 Sisältää 4 keskiötappia + 6kpl reikäjyrsimiä Reikäjyrsinsarja Blue-line. Weldon Reikäjyrsimet magn.porakoneille, Universal 19mm/3/4 -kiinn. SARJA , leikk.syvyys 55mm, Weldon+nitto kochi-kinnitykset ø14,16,18,20,22 ja 26mm ,17 Sisältää 4 keskiötappia + 6kpl reikäjyrsimiä Reikäjyrsinsarja Blue-line. Fein Reikäjyrsimet magn.porakoneille, FEIN quick in-kiinnityksellä. SARJA , leikk.syvyys 40mm, Fein pikakiinnitys ø14,16,18,20,22 ja 26mm ,42 Sisältää 4 keskiötappia + 6kpl reikäjyrsimiä Saatavana myös yksittäin, eri pituuksilla sekä Fein quick in- kiinnityksellä. 53

55 Reikäsaha bi-met Reikäsahat bi-met/hsco 8% ammattilaatu. Leikkuusyvyys 38mm. Tuotenro-ø Hinta Tuotenro-ø Hinta ,0mm 6, ,0mm 16, ,0mm 6, ,0mm 17, ,0mm 6, ,0mm 18, ,0mm 7, ,0mm 18, ,0mm 7, ,0mm 19, ,0mm 7, ,0mm 20, ,0mm 7, ,0mm 23, ,0mm 7, ,0mm 23, ,0mm 8, ,0mm 24, ,0mm 8, ,0mm 23, ,0mm 9, ,0mm 23, ,0mm 9, ,0mm 25, ,0mm 10, ,0mm 26, ,0mm 10, ,0mm 27, ,0mm 11, ,0mm 27, ,0mm 11, ,0mm 29, ,0mm 11, ,0mm 30, ,0mm 12, ,0mm 30, ,0mm 12, ,0mm 32, ,0mm 12, ,0mm 35, ,0mm 13, ,0mm 36, ,0mm 13, ,0mm 38, ,0mm 13, ,0mm 39, ,0mm 14, ,0mm 41, ,0mm 14, ,0mm 48, ,0mm 15, ,0mm 50, ,0mm 15, ,0mm 55, ,0mm 16, ,0mm 59, ,0mm 16, ,0mm 64, ,0mm 16,46 Pidin ø14-30mm terille v=9,5mm ,38 Pidin ø32-152mm terille v=9,5mm ,38 Pidin ø32-210mm terille v=12,7mm ,51 Pidin ø14-30mm terille SDS ,61 Pidin ø14-30mm terille SDS ,86 Keskiöpora HSS 6,5x80mm ,46 Jatkovarsi 300mm ( & ) ,73 Jatkovarsi 300mm ( :n) ,

56 Reikäsahasarja bi-met. sähköasentajalle Reikäsahat bi-met/hsco 8% ammattilaatu SARJA , leikk.syvyys 38mm, porakone-kinnitykset ø22,29,35,44,51,64, 68mm ,78 Sisältää 2x keskiöpora pitimineen + 7kpl reikäsahoja Reikäsahasarja bi-met. LVI-asentajalle Reikäsahat bi-met/hsco 8% ammattilaatu SARJA , leikk.syvyys 38mm, porakone-kinnitykset ø19-64mm ,62 Sisältää ø19,22,29,35,38,44,51,57,64mm + 2x keskiöpora pitimineen. Reikäsahasarja bi-met. Konepajalle yms Reikäsahat bi-met/hsco 8% ammattilaatu SARJA , leikk.syvyys 38mm, porakone-kinnitykset ø16-67mm ,30 Sisältää ø16,19,22,29,35,44,52,57,67mm + 2x keskiöpora pitimineen. Reikäsahasarja bi-met. Konepajalle yms Reikäsahat bi-met/hsco 8% ammattilaatu SARJA , leikk.syvyys 38mm, porakone-kinnitykset ø16-76mm ,59 Sisältää ø16,19,22,25,29,32,35,38,44,51,64,76mm + 2x keskiöpora pitimineen. Saatavana myös yksittäin koodilla koko, keskiöporat + pitimet 55

57 Reikäsahat kovametallihampaiset Leikk.syvyys 12,0mm, Teräksille, ruostumattomalle, alumiinille yms. Sisältää keskiöporan, pitimen ja reikäsahan = valmis paketti ø14,0mm ,0 50,71 ø16,0mm ,0 50,71 ø20,0mm ,0 50,71 ø22,0mm ,0 50,71 ø30,0mm ,0 50,71 ø36,0mm ,0 60,40 ø50,0mm ,0 68,15 ø120,0mm ,0 204,30 Reikäsahat kovametallihampaiset Leikk.syvyys 30,0mm, Teräksille, ruostumattomalle, alumiinille yms. Sisältää keskiöporan, pitimen ja reikäsahan = valmis paketti ø14,0mm ,0 72,32 ø16,0mm ,0 72,32 ø20,0mm ,0 72,32 ø20,5mm ,5 72,32 ø22,0mm ,0 72,32 ø26,0mm ,0 72,32 ø30,0mm ,0 72,32 ø36,0mm ,0 72,45 ø40,0mm ,0 72,45 ø45,0mm ,0 79,32 ø50,0mm ,0 80,78 ø55,0mm ,0 81,52 ø60,0mm ,0 97,36 ø65,0mm ,0 107,44 ø70,0mm ,0 122,42 ø75,0mm ,0 130,89 ø80,0mm ,0 142,75 ø90,0mm ,0 163,30 ø100,0mm ,0 174,58 ø120,0mm ,0 305,22 Saatavana myös muita ø (myös välikokoja esim. ø14,5mm) + eri leikkuu syvyyksillä 55mm asti. Terät, pitimet ja keskiöporat saa tilattua yksittäisinä tuotteina. 56

58 Porraspora Bluetec-pinn Laadukkaat Pinnoitetut porrasporat (peltipora, antennipora jne.) - XE-erikoispikateräs + spriraalinousu + blue-pinnoitus ø6-30mm, varsi 10mm ,39-4mm max. poraussyvyys/halkaisija - porras ø6,8,10,12,14,16,18,20,22,24,26,28,30mm Porraspora Bluetec-pinn Laadukkaat Pinnoitetut porrasporat (peltipora, entennipora jne.) - XE-erikoispikateräs + spriraalinousu + blue-pinnoitus ø6-36mm, varsi 10mm ,23-4mm max. poraussyvyys/halkaisija - porras ø6,9,12,15,18,21,24,27,30,33,36mm Porraspora Bluetec-pinn. <Kierrekoot> Laadukkaat Pinnoitetut porrasporat (peltipora, entennipora jne.) - XE-erikoispikateräs + spriraalinousu + blue-pinnoitus ø7-40,5mm, varsi 12mm ,98 *Kierrereiän porraskorkeus 6mm=max. poraussyvyys/halkaisija : - porras ø7, ø10.5=m12x1.5, ø14.5=m16x1.5, ø18.5=m20x1.5, ø23.5=m25x1.5, ø30.5=m32x1.5, ø38.5=m40x1.5 *Läpiporauksen porraskorkeus 4mm=max. poraussyvyys/halkaisija : - porras ø12.5=m12x1.5, ø16.5=m16x1.5, ø20.5=m20x1.5, ø25.5=m25x1.5, ø32.5=m32x1.5, ø40.5=m40x1.5 Saatavana myös muita ø ja malleja. 57

59 Sorvaus teräpala, teräksille TNMG Monipuolinen lastunmurtaja, stabiili, lastunhallinta hyvä, erinomainen keskikarkeasta viimeistelystä kevyeen rouhintaan. Tuotenro Hinta TNMG PS CA5515 Viismeistelyyn 8,30 TNMG PS CA5525 Keskirouhinta 8,30 TNMG PS CA5535 Rouhinta 8,30 Sorvaus teräpala, Rosterille TNMG Vahva lastunmurtaja, lastunhallinta hyvä, erinomainen keskikarkeasta viimeistelystä kevyeen rouhintaan. Tuotenro Hinta TNMG MS CA6515 Viismeistelyyn 8,30 TNMG MS CA6525 Keskirouhinta 8,30 TNMG MS PR1125 Rouhinta 8,30 10kpl laatikossa.yllämainitut hinnat kpl-hintoja. Saatavana myös muita geometreja ja laatuja. Nikko ulkopuolinen pidin TNMG-palalle MTJNR/L Tuotenro Hinta NT-MTJNR 2020K16 oikea kät. L=125 59,40 NT-MTJNL 2020K16 vasen kät. L=125 59,40 NT-MTJNR 2525M16 oikea kät. L=150 62,40 NT-MTJNL 2525M16 vasen kät. L=150 62,40 NT-MTJNR 3232P16 oikea kät. L=170 92,30 NT-MTJNL 3232P16 vasen kät. L=170 92,

60 Sorvaus teräpala, teräksille CNMG Monipuolinen lastunmurtaja, stabiili, lastunhallinta hyvä, erinomainen keskikarkeasta viimeistelystä kevyeen rouhintaan. Tuotenro Hinta CNMG PS CA5515 Viismeistelyyn 9,60 CNMG PS CA5525 Keskirouhinta 9,60 CNMG PS CA5535 Rouhinta 9,60 10kpl laatikossa. Yllämainitut hinnat kpl-hintoja. Saatavana myös muita geometreja ja laatuja. Sorvaus teräpala, rosterille CNMG Vahva lastunmurtaja, lastunhallinta hyvä, erinomainen keskikarkeasta viimeistelystä kevyeen rouhintaan. Tuotenro Hinta CNMG MS CA6515 Viismeistelyyn 9,60 CNMG MS CA6525 Keskirouhinta 9,60 CNMG MS PR1125 Rouhinta 9,60 10kpl laatikossa.yllämainitut hinnat kpl-hintoja. Saatavana myös muita geometreja ja laatuja (Luettelo Kyocera). Nikko ulkopuolinen pidin CNMG-palalle MCLNR/L Tuotenro Hinta NT-MCLNR 2020K12 oikea kät. L=125 59,40 NT-MCLNL 2020K12 vasen kät. L=125 59,40 NT-MCLNR 2525M12 oikea kät. L=150 62,40 NT-MCLNL 2525M12 vasen kät. L=150 62,40 NT-MCLNR 3232P12 oikea kät. L=170 92,30 NT-MCLNL 3232P12 vasen kät. L=170 92,

61 Sorvaus teräpala, teräksille DNMG Monipuolinen lastunmurtaja, stabiili, lastunhallinta hyvä, erinomainen keskikarkeasta viimeistelystä kevyeen rouhintaan. Tuotenro Hinta DNMG PS CA5515 Viismeistelyyn 13,10 DNMG PS CA5525 Keskirouhinta 13,10 DNMG PS CA5535 Rouhinta 13,10 Sorvaus teräpala, rosterille DNMG Vahva lastunmurtaja, lastunhallinta hyvä, erinomainen keskikarkeasta viimeistelystä kevyeen rouhintaan. Tuotenro Hinta DNMG MS CA6515 Viismeistelyyn 13,10 DNMG MS CA6525 Keskirouhinta 13,10 DNMG MS PR1125 Rouhinta 13,10 10kpl laatikossa.yllämainitut hinnat kpl-hintoja. Saatavana myös muita geometreja ja laatuja (Luettelo Kyocera). Nikko ulkopuolinen pidin DNMG-palalle MDJNR/L Tuotenro Hinta NT-MDJNR 2020K1506 oikea kät. L=125 72,60 NT-MDJNL 2020K1506 vasen kät. L= ,60 NT-MDJNR 2525M1506 oikea kät. L=150 79,40 NT-MDJNL 2525M1506 vasen kät. L=150 79,40 NT-MDJNR 3232P1506 oikea kät. L= ,60 NT-MDJNL 3232P1506 vasen kät. L= ,

62 Sorvaus teräpala, teräksille WNMG Monipuolinen lastunmurtaja, stabiili, lastunhallinta hyvä, erinomainen keskikarkeasta viimeistelystä kevyeen rouhintaan. Tuotenro Hinta WNMG PS CA5515 Viismeistelyyn 10,00 WNMG PS CA5525 Keskirouhinta 10,00 WNMG PS CA5535 Rouhinta 10,00 Sorvaus teräpala, teräksille WNMG Vahva lastunmurtaja, lastunhallinta hyvä, erinomainen keskikarkeasta viimeistelystä kevyeen rouhintaan. Tuotenro Hinta WNMG MS CA6515 Viismeistelyyn 10,00 WNMG MS CA6525 Keskirouhinta 10,00 WNMG MS PR1125 Rouhinta 10,00 10kpl laatikossa. Yllämainitut hinnat kpl-hintoja. Saatavana myös muita geometreja ja laatuja. Nikko ulkopuolinen pidin WNMG-palalle MWLNR/L Tuotenro Hinta NT-MWLNR 2020K08 oikea kät. L=125 59,40 NT-MWLNL 2020K08 vasen kät. L=125 59,40 NT-MWLNR 2525M08 oikea kät. L=150 62,40 NT-MWLNL 2525M08 vasen kät. L=150 62,40 NT-MWLNR 3232P08 oikea kät. L=170 92,30 NT-MWLNL 3232P08 vasen kät. L=170 92,

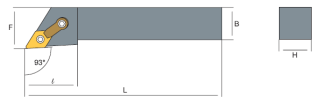

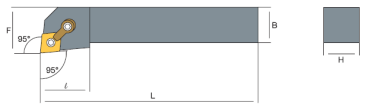

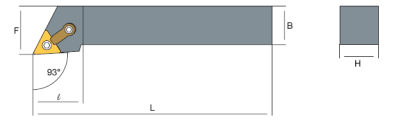

63 SISÄPUOLISET PITIMET Nikko sisäpuolinen pidin TNMG-palalle MTUNR/L Tuotenro Hinta NT-S20R-MTUNR16 oikea kät. min.ø25 reikä, L=200 95,30 NT-S20R-MTUNL16 vasen kät. min.ø25 reikä, L=200 95,30 NT-S25R-MTUNR16 oikea kät. min.ø32 reikä, L= ,00 NT-S25R-MTUNL16 vasen kät. min.ø32 reikä, L= ,00 NT-S32S-MTUNR16 oikea kät. min.ø40 reikä, L= ,60 NT-S32S-MTUNL16 vasen kät. min.ø40 reikä, L= ,60 Nikko sisäpuolinen pidin CNMG-palalle MCLNR/L Tuotenro Hinta NT-S20R-MCLNR12 oikea kät. min.ø25 reikä, L=200 95,30 NT-S20R-MCLNL12 vasen kät. min.ø25 reikä, L=200 95,30 NT-S25R-MCLNR12 oikea kät. min.ø32 reikä, L= ,00 NT-S25R-MCLNL12 vasen kät. min.ø32 reikä L= ,00 NT-S32S-MCLNR12 oikea kät. min.ø40 reikä, L= ,60 NT-S32S-MCLNL12 vasen kät. min.ø40 reikä,l= ,60 Nikko sisäpuolinen pidin DNMG-palalle MDUNR/L Tuotenro Hinta NT-S32S-MDUNR1506 oikea kät. min.ø40 reikä, L= ,10 NT-S32S-MDUNL1506 vasen kät. min.ø40 reikä, L= ,10 NT-S40T-MDUNR1506 oikea kät. min.ø50 reikä, L= ,60 NT-S40T-MDUNL1506 vasen kät. min.ø50 reikä, L= ,60 NT-S50U-MDUNR1506 oikea kät.min.ø63 reikä, L= ,40 NT-S50U-MDUNL1506 vasen kät. min.ø63 reikä, L= ,40 Nikko sisäpuolinen pidin WNMG-palalle MWLNR/L Tuotenro Hinta NT-S20R-MWLNR08 oikea kät. min.ø25 reikä, L=200 95,30 NT-S20R-MWLNL08 vasen kät. min.ø25 reikä, L=200 95,30 NT-S25R-MWLNR08 oikea kät. min.ø32 reikä, L= ,00 NT-S25R-MWLNL08 vasen kät. min.ø32 reikä, L= ,00 NT-S32S-MWLNR08 oikea kät. min.ø40 reikä, L= ,60 NT-S32S-MWLNL08 vasen kät. min.ø40 reikä, L= ,60 62

64 KIERREPALAT JA PITIMET Ulkopuol. Kierrepala, teräksille ja rosterille 16ER Korkea laatu, pitkä kestoinen uutuus laadulla PR115 (PVD) ja geometrialla TF lisäävät kustannustehokkuutta. Tuotenro Hinta 16ER050ISO PR1115 0,5 Täysprofiili 60 17,00 16ER075ISO PR1115 0,75 Täysprofiili 60 17,00 16ER100ISO-TF PR1115 1,0 Täysprofiili 60 12,20 16ER125ISO-TF PR1115 1,25 Täysprofiili 60 12,20 16ER150ISO-TF PR1115 1,5 Täysprofiili 60 12,20 16ER175ISO-TF PR1115 1,75 Täysprofiili 60 12,20 16ER200ISO-TF PR1115 2,0 Täysprofiili 60 12,20 16ER250ISO-TF PR1115 2,5 Täysprofiili 60 12,20 16ER300ISO-TF PR1115 3,0 Täysprofiili 60 12,20 5kpl tai 10 kpl laatikossa. Yllämainitut hinnat ovat kpl-hintoja. Nikko ulkopuolinen pidin 16ER-palalle SER Tuotenro Hinta NT-SER 1212H16 oikea kät. L=100 67,30 NT-SER 1616H16 oikea kät. L=100 67,30 NT-SER 2020K16 oikea kät. L=125 67,30 NT-SER 2525M16 oikea kät. L=150 70,40 Sisäpuol. Kierrepala, teräksille ja rosterille 16IR Korkea laatu, pitkä kestoinen uutuus laadulla PR115 (PVD) ja geometrialla TF lisäävät kustannustehokkuutta. Tuotenro Hinta 16IR100ISO-TF PR1115 1,0 Täysprofiili 60 12,20 16IR125ISO-TF PR1115 1,25 Täysprofiili 60 12,20 16IR150ISO-TF PR1115 1,5 Täysprofiili 60 12,20 16IR175ISO-TF PR1115 1,75 Täysprofiili 60 12,20 16IR200ISO-TF PR1115 2,0 Täysprofiili 60 12,20 16IR250ISO-TF PR1115 2,5 Täysprofiili 60 12,20 16IR300ISO-TF PR1115 3,0 Täysprofiili 60 12,20 Nikko sisäpuolinen pidin 16IR-palalle SIR Tuotenro Hinta NT-SIR 2420S-16 oikea kät. min.ø24 reikä, L=180 66,20 NT-SIR 3025S-16 oikea kät. min.ø30 reikä, L=200 76,40 63

65 KATKAISUPALAT, LEHDET ja LOHKOT Katkaisupala, teräksille ja rosterille Vakio katkaisupala syötön ollessa yli 0,1mm/r. Erinomainen lastunmuodostus. Tuotenro Hinta TKN2 CR9025 2mm 11,10 TKN3 CR9025 3mm 11,10 10 kpl laatikossa. Yllämainitut hinnat ovat kpl-hintoja. Kyocera lehti katk.palalle TKN KTKB Tuotenro Hinta KTKB26-2S 2mm palalle, H=26mm, 75,00 KTKB26-3S 3mm palalle, H=26mm, 75,00 KTKB32-2S 2mm palalle, H=32mm, 78,80 KTKB32-3S 3mm palalle, H=32mm, 78,80 Kyocera lohko KTKB-lehdelle KTKTB Tuotenro Hinta KTKTB (lehdelle KTKB26-) H1=20, L=86 180,80 KTKTB (lehdelle KTKB32-) H1=25, L= ,20 64

66 VAIHTOPALAPORA Magic drill U-pora 3xD DRZ Laadukas vaihtopalapora, poraus onnistuu mm. vinoon pintaan, reiän viereen jne. Tarkka ja pitkäikäinen. Tuotenro Hinta S20-DRZ ø13,0mm 261,10 S25-DRZ ø16,0mm 274,80 S25-DRZ ø20,0mm 274,80 S25-DRZ ø25,0mm 316,30 S32-DRZ ø30,0mm 345,10 S32-DRZ ø35,0mm 373,80 S32-DRZ ø40,0mm 373,80 S40-DRZ ø45,0mm 402,70 S40-DRZ ø50,0mm 402,70 Saatavana muita ø10 59mm sekä eripituuksia 2xD.5xD.Saatavana säätöholkki. Teräpala teräksille ja rosterille ZCMT Tehokas ja monipuolinen, erittäin hyvä lastunhallinta uudella laadulla. Tuotenro Hinta ZCMT PR1025 Teräkselle 11,50 ZCMT050203SP PR1025 Rosterille 11,50 ZCMT06T204 PR1025 Teräkselle 11,50 ZCMT06T204SU PR1025 Rosterille 11,50 ZCMT PR1025 Teräkselle 11,50 ZCMT080304SP PR1025 Rosterille 11,50 ZCMT10T304 PR1025 Teräkselle 11,70 ZCMT10T304SP PR1025 Rosterille 11,70 ZCMT12T304 PR1025 Teräkselle 11,70 ZCMT12T304SP PR1025 Rosterille 11,70 ZCMT PR1025 Teräkselle 14,60 ZCMT150406SP PR1025 Rosterille 14,60 Säätöholkki ø säätö +0,4~-0,2 65

67 Vannesahanterät teräksille ja rosterille 072S/072V Laadukas M42-Bi-met. vannesahanterä. Hammastus vaihtoehdot 2/3, 3/4, 4/6, 5/8, 6/10, 8/12 ja 10/14. Hammastus ei vaikuta hintaan: Tuotenro Hinta V-13-0,65-8/12 17, V-13-0,65-8/12 19, V-13-0,65-8/12 20, V-13-0,65-8/12 22, V-20-0,9-6/10 26, V-20-0,9-6/10 27, V-20-0,9-6/10 28, V-20-0,9-6/10 28, V-20-0,9-6/10 31, V-20-0,9-6/10 32, S-27-0,9-5/8 39, S-27-0,9-5/8 39, S-27-0,9-5/8 42, S-27-0,9-5/8 42, S-27-0,9-5/8 44, S-27-0,9-5/8 44, S-27-0,9-5/8 45, S-27-0,9-5/8 46, S-27-0,9-5/8 46, S-27-0,9-5/8 46, S-27-0,9-5/8 48, S-27-0,9-5/8 52, S-27-0,9-5/8 54, S-34-1,1-3/4 68, S-34-1,1-3/4 69, S-34-1,1-3/4 71, S-34-1,1-3/4 76, S-34-1,1-3/4 90, S-34-1,1-3/4 107,82 Honsberg on perustettu Tutkimus- ja kehitystyöhön on aina panostettu. Se näkyy korkeana laatuna ja kilpailukykyisinä hintoina sekä suurena terävalikoimana. Hiiliteräs Flexback ja Hardback, Bi-met. Vision, Spectra, Secura, Delta, Master, Radial, Duratec M51, Aurum M51 sekä kovametallihampaiset Sinus III mallit TAP, TSA, TSN, TNF ja Black. Tarkemmat käyttökohteet löydät pääluettelosta. Luettelossa on myös vannekireysmittari, pitoisuusmittari ja nopeusmittari. 66

68 Secura vannesahanterä profiiliteräksille 072X Laadukas M42-Bi-met. vannesahanterä vahvistettu erikois hammas geometria takaa suoran sahauksen. Secura saatavana myös muilla vannekorkeuksilla ja vahvuuksilla. Hammastus vaihtoehdot 2/3, 3/4, 4/6, 5/7, 8/11. Hammastus ei vaikuta hintaan: X-27-0,9-3/4 54, X-27-0,9-3/4 61, X-27-0,9-3/4 63, X-27-0,9-3/4 63, X-34-1,1-3/4 85, X-34-1,1-3/4 91, X-34-1,1-3/4 94, X-34-1,1-3/4 105, X-41-1,3-3/4 157, X-41-1,3-3/4 169,96. 67

69 Magneettiporakoneet MAB MAB ,00-800W, 450min-1, 230VAC, 50-60Hz, kiinteä istukka, - Terät ø12-30mm, leikkuusyvyys 30mm, Iskunpituus 80mm - Paino 9,9kg, Magn.koko 80x160x41,5mm MAB , W, 400min-1, 230VAC, 50-60Hz, kiinteä istukka - Terät 12-35mm, leikkuusyvyys 30mm, iskupituus 39mm - kulmavaihteisto 90, matalamalli - Paino 11kg, magneetinkoko 80x160x36,5 MABasic MABasic HETI VARASTOSTA 1050 W 1150 W 230 V AC 50-60Hz 230 V AC 50-60Hz Iskupituus: 160 mm 160mm Magn. koko: 168x84mm 168x84 mm Paino: 12 kg 13 kg Kiinteä istukka 19mm MK 2, 19mm Weldon (3/4 ) Weldon (3/4 ) Nopeus: 430 min min-1 Nopeus 2: 760 min min-1 Reikäjyrsin lyhyt 30mm 12-35mm 12-40mm pitkä 55 mm 12-35mm 12-40mm poraus: ø 16mm ø 18mm MAB , W, nop. alueet min-1 ja 100x450min-1, 230VAC, 50-60Hz - MK2-kara irroitettava, - Terät ø12-40mm, leikkuusyvyys 30/55mm + kierteytys, iskunpit.160mm - Paino 13kg, magn.koko 84x168x41,5mm MAB , W, kierrosnopeus alueet min-1 ja 65x175min-1 ja 140x360min- 1 ja min-1, 230VAC, 50-60Hz - MK3-kara irroitettava, - Terät ø12-100mm, leikkuusyvyys 30/55mm + kierteytys, - Iskunpituus 255mm - Paino 26kg, magn.koko 110x220x54mm EKF , W, 360min-1, 230VAC, 50-60Hz, - 3-leikkuinen teräpää, leikuukulma mmikkuusyvyys, - Paino 4,6kg, - Saatavana myös 30 ja säteellinen R2,5 teräpää/koneet. Lisää tietoa ja koneita, sekä lisäosia netistä sekä 68

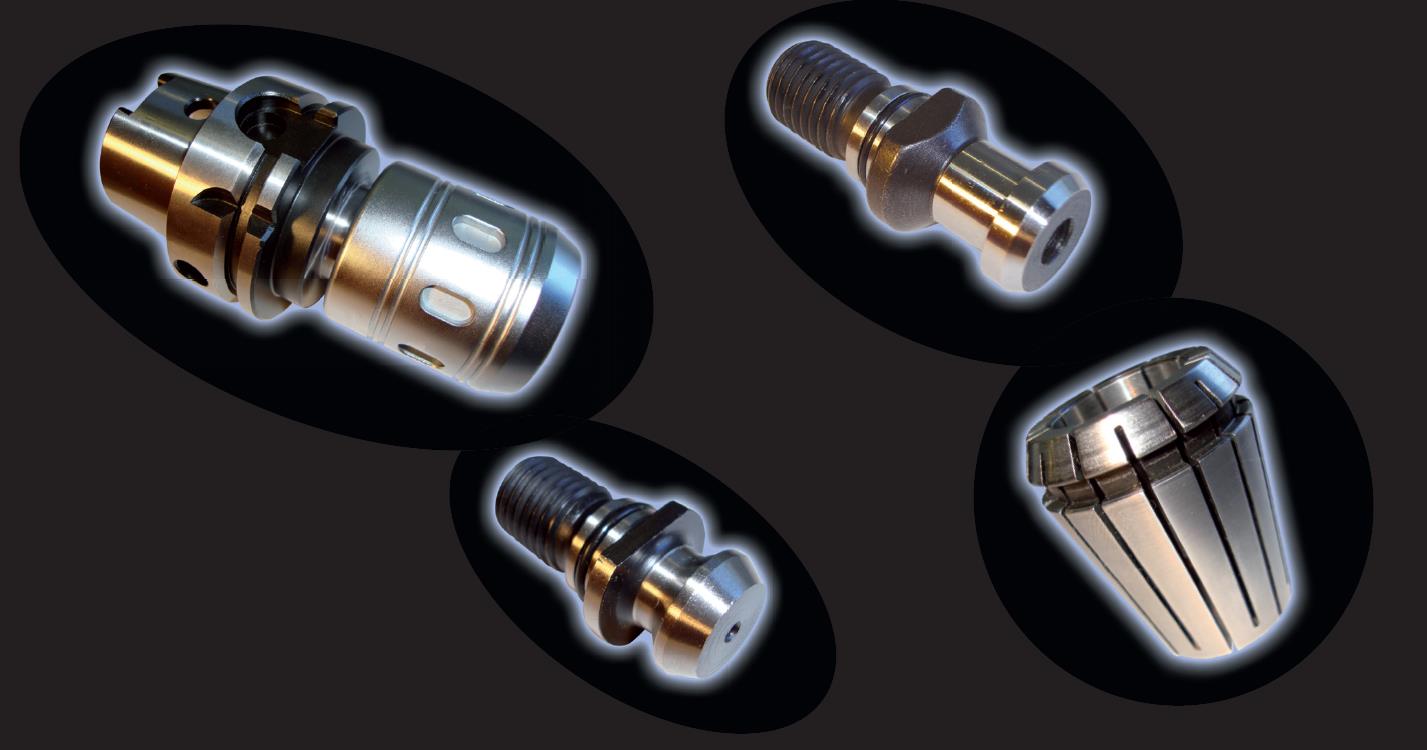

70 PAGNONI Työkalun pitimet, istukat, holkit ym. Pagnonilta työkalupitimet ja holkit CNC-koneisiin. 69

71 ER kiristysistukat Koodi ISO Kuvaus H D D3 FIG. Hinta/ 140PP ISO40 DIN69871 P/P H.70 ER ,00 140PP ISO40 DIN69871 P/P H.70 ER ,00 140PP ISO40 DIN69871 P/P H.70 ER ,00 140PP ISO40 DIN69871 P/P H.70 ER ,00 140PP ISO40 DIN69871 P/P H.70 ER ,50-140PP ISO40 DIN69871 P/P H.70 ER ,00 140PP ISO40 DIN69871 P/P H.70 ER ,00 140PP ISO40 DIN69871 P/P H.70 ER ,00 140PP ISO40 DIN69871 P/P H.70 ER ,00 140PP ISO40 DIN69871 P/P H.70 ER ,40 ER-holkit 70 ER mm hinta/kpl , ,30

72 Jyrsinistukka weldon Koodi ISO Kuvaus H d D Hinta/ 140WLD06 40 ISO40 DIN69871 WELDON H50 D ,50 140WLD08 40 ISO40 DIN69871 WELDON H50 D ,90 140WLD10 40 ISO40 DIN69871 WELDON H50 D ,90 140WLD12 40 ISO40 DIN69871 WELDON H50 D ,90 140WLD14 40 ISO40 DIN69871 WELDON H50 D ,90 140WLD16 ISO40 DIN69871 WELDON H50 D ,90 140WLD18 40 ISO40 DIN69871 WELDON H50 D ,90 140WLD20 40 ISO40 DIN69871 WELDON H50 D ,90 140WLD25 40 ISO40 DIN69871 WELDON H50 D ,10 140WLD32 40 ISO40 DIN69871 WELDON H50 D ,30 140WLD40 40 ISO40 DIN69871 WELDON H50 D ,

73 Tasojyrsinistukka läpijäähdytyksellä Koodi ISO Kuvaus L1 L2 D D2 Hinta/ 140PF ISO40 DIN69871 P/F FISSO H35 D ,30 140PF ISO40 DIN69871 P/F FISSO H35 D ,30 140PF ISO40 DIN69871 P/F FISSO H35 D ,30 140PF ISO40 DIN69871 P/F FISSO H35 D ,20 140PF ISO40 DIN69871 P/F FISSO H45 D ,10 140PF ISO40 DIN69871 P/F FISSO H45 D ,10 140PF ISO40 DIN69871 P/F FISSO H50 D ,10 140PF ISO40 DIN69871 P/F FISSO H55 D ,00 140PF ISO40 DIN69871 P/F FISSO H55 D ,

74 Pikalukitus kierteytysistukka Koodi ISO Kuvaus L D2 D Hinta/ 140PCRM1 40 ISO40 DIN69871 M/PORTAM/C/R H.60 GR ,50 140PCRM2 40 ISO40 DIN69871 M/PORTAM/C/R H.92 GR ,00 150PCRM1 50 ISO40 DIN69871 M/PORTAM/C/R H.62 GR ,00 150PCRM2 50 ISO40 DIN69871 M/PORTAM/C/R H.83 GR ,00 Lisäosat Kysy lisää, tässä vain esimerkkejä valikoimasta!!! 73

75 MEILTÄ KAIKKI MIRKAN HIOMATUOTTEET KATKAISU- JA NAPALAIKAT ERI MATERIAALEILLE M-CUT 125x1,0x22,2 M2A60V-BF INOX M-CUT 125x1,6x22,23 M2A46T-BF INOX HIOMANAUHAT, RULLAT, PÄÄTTÖMÄT HIOMANAUHAT JNE. HIOLIT F Hiolit F on joustava ja kestävä hiomatuote metalli- ja puutyöpajoihin. Tuote soveltuu erityisesti profiilien, saumojen ja muiden kohteiden hiontaan, jossa vaaditaan joustavuutta ja korkealuokkaista pintojen viimeistelyä. Tuotteen erityiset sidosominaisuudet estävät tukkeutumisen, minkä johdosta se soveltuu myös pehmeiden metallien, kuten kuparin hiontaan sekä pronssin ja maalikerrosten välihiontaan. LAMELLILAIKAT ERI MATERIAALEILLE M-PRO 127X22 LAMI Z LASIK. KARK KYSY HIOMATUOTTEISTA LSÄÄ EDUSTAJILTAMME TAI TOIMISTOLTA
