1 Lasermerkintäratkaisut

2 Cajo Technologiesin kehittämä ainutlaatuinen värikuviointi- ja merkintäteknologia mahdollistaa monipuolisten visioiden toteuttamisen kustannustehokkaasti ja ekologisesti. Menetelmällä materiaalin pintarakennetta muutetaan eikä se vaadi lainkaan lisä- tai väriaineita. Patentoitu teknologia mahdollistaa muun muassa värimerkinnät ruostumattoman teräksen pintaan, anodisoidulle alumiinille sekä kromatuille pinnoille. Teknologiaamme käyttäen voit merkitä tai kuvioida lähes mitä tahansa materiaalia pienistä tuotteista suuriin pintoihin. Teknologiamme ja palvelumme mahdollistavat erottumisen kilpailijoista ja voit luoda myös aivan uusia palveluita omille asiakkaillesi. Ratkaisujamme käyttävät mm. Tarjoamme kustannustehokkaita ratkaisuja teollisuus- ja jäljitettävyysmerkintöjen toteutukseen. Merkintäjärjestelmämme voidaan integroida asiakkaan tuotantojärjestelmään.

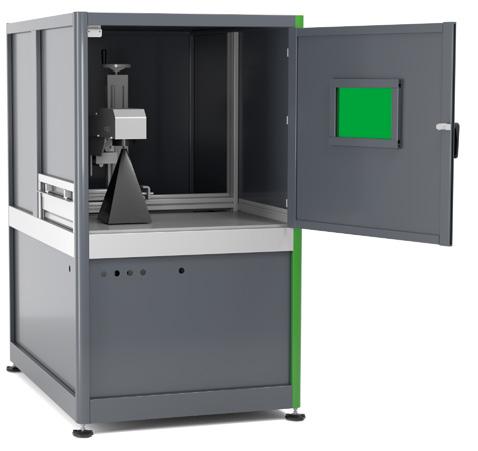

3 Cajo Stella Cajo Stella-merkintäjärjestelmä on suunniteltu erityisesti joustavaan ja laadukkaaseen tuotteiden, osavalmisteiden, tuotekylttien ja tyyppikilpien merkintään ja kuviointiin. Järjestelmä mahdollistaa ikuisesti kestävät merkinnät mm. ruostumattoman teräksen, alumiinin ja muiden metallien sekä muovien pintaan. Cajo Stella -esittely Laitteen erillinen ohjausyksikkö ja helppokäyttöinen käyttöliittymä mahdollistavat muuttuvien merkintätiedostojen (logot, sarjanumerot ym.) lisäämisen helposti. Myös viivakoodien, datamatriisien ja QR-koodien luonti jäljitettävyystarkoituksiin onnistuu. Technical data Tekniset tiedot % Lasertyyppi Kuitu Aallonpituus nm Teho 20 W Säteen ohjaus Peiliohjattu Merkintänopeus (max) 300 merkkiä/s tai 10 m/s Merkkausala 175 x 175 mm Max. merkattavan kappaleen koko 220 x 400 x 450 mm (k x l x p) Jäähdytys Ilmajäähdytteinen Esikatselu Paikoitus punapisteellä Sähköliitäntä V / Hz Laitteen fyysiset mitat 560 x 1000 x 1600 mm Korkeudensäätö Ohjelmallisesti säädettävä z-akseli Liitännät USB, Ethernet Paino 120 kg Käyttölämpötila C, kosteus 80 % Erillinen ohjausyksikkö Käyttöjärjestelmä Windows 7 Käyttöliittymä CajoMark, CajoCad Etäyhteys CajoLink Fyysiset mitat 510 x 615 x 1475 mm Paino 60 kg

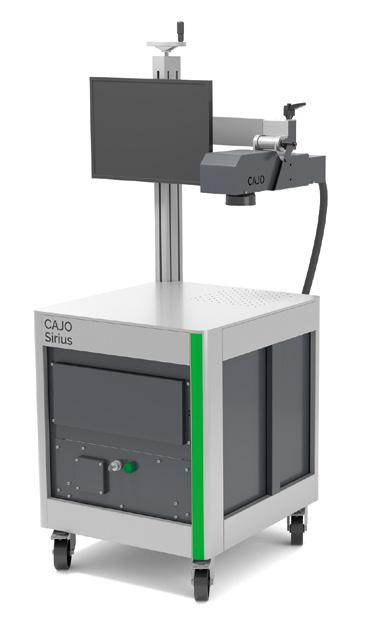

4 Cajo Sirius Cajo Sirius -animaatio Tekniset tiedot Cajo Sirius on täysin uudenlainen, joustava ja helppokäyttöinen lasermerkintäjärjestelmä. Siriuksen kuitulaser mahdollistaa pysyvät merkinnät Siriuksen merkintäpään lähes rajoittamaton liikerata ja helposti liikuteltava laiteratkaisu mahdollistavat merkinnät myös haastaviin kappaleisiin tai Lasertyyppi Kuitu Teho Säteen ohjaus Kuitu nm 20 W Peiliohjattu lukuisiin eri materiaaleihin, kuten metalleihin, pinnoitettuihin metalleihin ja muoveihin. Cajon patentoidulla, ainutlaatuisella teknologialla saat myös moniin muuten mahdottomiin kohteisiin. Järjestelmä tuottaa korkealaatuista ja nopeaa merkintäjälkeä ja sillä voidaan suorittaa myös liikkuvien Merkintänopeus (max) Merkkausala Max. merkattavan kappaleen koko 300 merkkiä/s tai 10m/s 175 x 175 mm Ei rajoitettu kaikki sateenkaaren värit ruostumattoman teräksen pintaan. kappaleiden merkkausta. Järjestelmä voidaan ohjata tekemään merkinnät myös kappaleen liikkuessa vertikaalisesti. Fokusetäisyyden näyttö Jäähdytys Sähköliitäntä Laitteen fyysiset mitat Digitaalinen Ilmajäähdytteinen V / Hz 1000 x 650 x 1480 mm (kuljetusasennossa) Paino 100 kg Liitännät USB, Ethernet, RS232, I/O 24 VDC, 4 x input, 4 x output Käyttölämpötila C, kosteus 80 % % Käyttöjärjestelmä Windows 7 Käyttöliittymät Etäyhteys CajoMark, CajoCad CajoLink

5 Cajo Mira Monipuolinen ja joustava Cajo Mira -merkintäjärjestelmä on suunniteltu erityisesti laadukkaaseen tuotteiden, osavalmisteiden, tuotekylttien ja tyyppikilpien merkintään ja kuviointiin. Järjestelmä mahdollistaa ikuisesti kestävät merkinnät mm. ruostumattoman teräksen, alumiinin ja muiden metallien sekä muovien pintaan. Cajo Mira optiot Erillinen ohjausyksikkö ja helppo käyttöinen käyttöliittymä mahdollistavat muuttuvien merkintätiedostojen lisäämisen helposti. Myös viivakoodien, datamatriisien ja QR-koodien luonti jäljitettävyystarkoituksiin onnistuu. Kysy Miran monipuolisista optiovaihtoehdoista myyjältä! Tekniset tiedot Lasertyyppi Aallonpituus Teho Säteen ohjaus Merkintänopeus (max) Kuitu nm 20 W Peiliohjattu 300 merkkiä/s tai 10 m/s Kertamerkintäala 175 x 175 mm, 6 erillistä merkintäpaikkaa Max. merkattavan kappaleen koko 170 x 550 x 750 mm (k x l x p) Jäähdytys Ilmajäähdytteinen Esikatselu Paikoitus punapisteellä Sähköliitäntä V / Hz Liitännät USB, Ethernet Laitteen fyysiset mitat 900 x 1300 x 1600 mm Paino 160 kg Käyttölämpötila C, kosteus 80 %% Erillinen ohjausyksikkö Käyttöjärjestelmä Windows 7 Käyttöliittymä Etäyhteys Fyysiset mitat Paino CajoMark, CajoCad CajoLink 510 x 615 x 1475 mm 60 kg

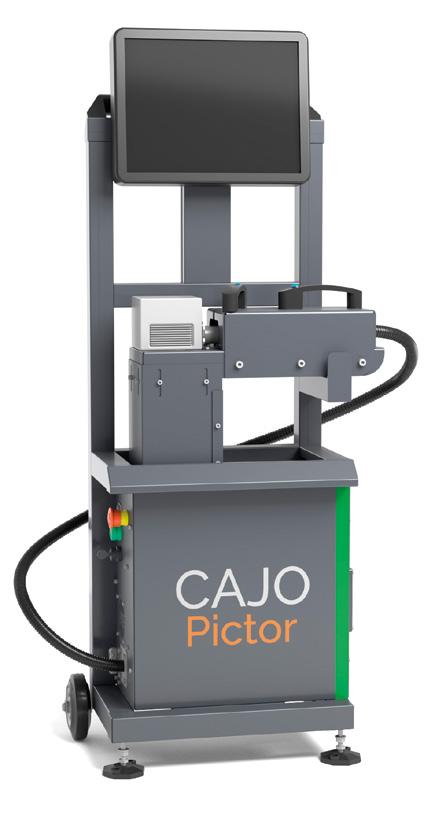

6 Cajo Pictor Cajo Pictor -esittely Tekniset tiedot Lasertyyppi Aallonpituus Teho Säteen ohjaus Kuitu nm 20 W Peiliohjattu Cajo Pictor liikuteltava merkintälaitteisto on suunniteltu erityisesti hankalasti liikuteltavien tai kiinteiden ja isojen kohteiden merkintään. Laitteella voidaan erittäin kestävästi merkitä mm. ruostumatonta terästä, alumiinia, muita metalleja sekä muoveja esimääriteltyjen merkintäkirjastojen avulla. Merkintänopeus (max) 300 merkkiä/s tai 10 m/s Merkkausala 110 x 110 mm Jäähdytys Ilmajäähdytteinen Sähköliitäntä V / Hz Liitännät USB, Ethernet Laitteen fyysiset mitat 560 x 360 x 1340 mm Paino 50 kg Käyttölämpötila C, kosteus 80 %% Käyttöjärjestelmä Windows 7 Laitteen käyttöliittymän kautta pystytään helposti lisäämään muuttuvat merkintätiedostot kuten logot, osa- ja sarjanumerot ja päiväykset. Myös viivakoodien, datamatriisien ja QR-koodien luonti jäljitettävyystarkoituksiin on mahdollista. Käyttöliittymä Käyttöliittymä CajoMark, CajoCad (kosketusnäyttö) CajoLink

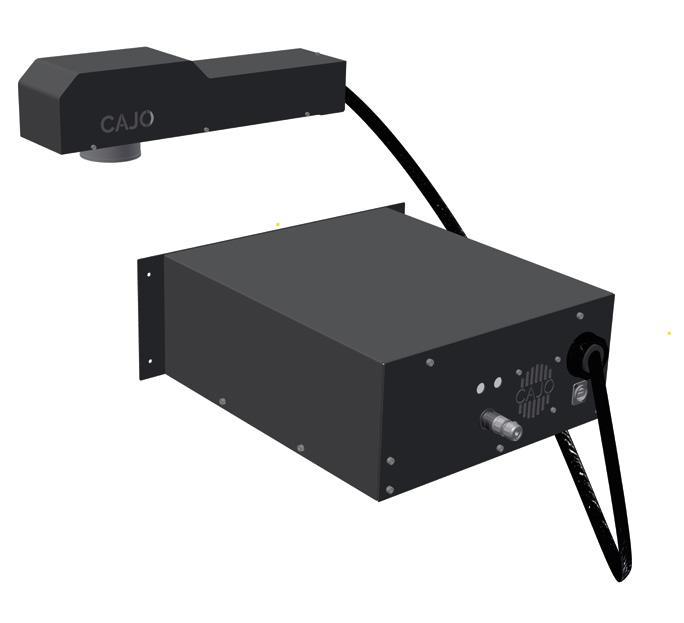

7 Cajo Tailor Cajo Tailor on tuotantolinjaan tai laitteeseen integroitava laserjärjestelmä, joka on suunniteltu korvaamaan perinteisiä merkintäjärjestelmiä (esim. mustesuihkut). Ratkaisu mahdollistaa tarkan, tasalaatuisen ja kulutusta kestävän merkinnän ympäristöolosuhteista ja pinnan muodosta riippumatta. Laitteella voidaan merkitä erittäin kestävästi mm. metallista, muoveista sekä pinnoitetuista muoveista ja metalleista valmistettuja tuotteita ja osavalmisteita esimääriteltyjen merkintäkirjastojen avulla. Järjestelmä on erittäin huoltovapaa ja pitkäikäinen ratkaisu. Tekniset tiedot Lasertyyppi Aallonpituus Teho Säteen ohjaus Merkintänopeus (max) Kuitu nm 20 W Peiliohjattu 300 merkkiä/s tai 10 m/s Merkkausala 70 x 70 mm / 110 x 110 mm / 175 x 175 mm Max. merkattavan kappaleen koko Skaalautuva Jäähdytys Ilmajäähdytteinen Sähköliitäntä V / Hz Käyttöjärjestelmä Windows 7 Käyttöliittymä CajoMark Laitteen fyysiset mitat Laitekotelo 178 x 463 x 482 mm Merkintäpää 130 x 145 x 545 mm Liitännät USB, Ethernet, RS232, I/O 24 VDC, 5 x input, 5 x output

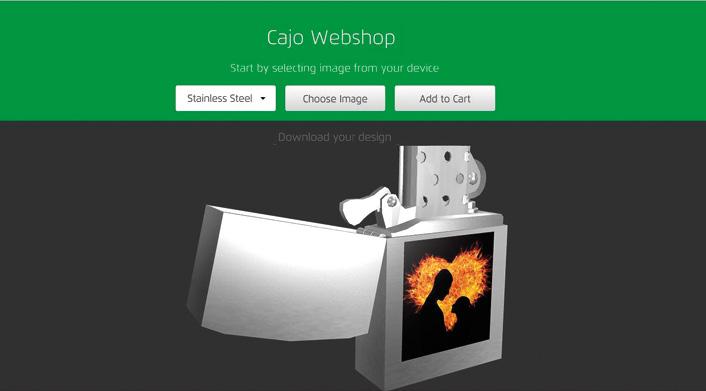

8 Merkintäjärjestelmät CajoCad CajoMark CajoCad on erittäin kattava merkintätyökalu. Se antaa mahdollisuuden luoda ja tallettaa uusia merkintäkansioita CajoCadilla voit myös vapaasti tuoda vektorigrafiikkaa ja muuttaa perusparametrejä tarpeen mukaan. CajoMark on valmis asiakasohjelmisto, joka sisältää asiakkaan tuotteiden merkkaukseen tarvittavat kohdista- CajoMark on helppokäyttöinen ja se voidaan integroida tuotantolinjajärjestelmiin ja automaattisiin tuotan- sekä luoda vapaita graafisia objekteja kuten viivoja, katkoviivoja, ympyröitä, kaaria ja tekstiä. mis- ja merkkaussisällöt. Tämän oh- tolinjoihin. Lisäksi CajoMarkin avulla jelmiston avulla voit muokata ja luoda tekstiä, sarjanumeroita tai käyttää voidaan hallita ja ohjata muita merkkaustyökaluja kuten robotteja ja li- CajoCloud vektorigrafiikkaa. CajoMarkia voidaan myös käyttää värimerkintään. Uusien tuotteiden lisäys on mahdollista CajoLink-etäyhteyden avulla. neaareja. Cajo Technologiesin tarjoamalla CajoCloud-ohjelmalla saat ainutlaatuisen mahdollisuuden kustomoida ja suunnitella haluamasi merkinnät tuot- Lisäksi selainpohjainen ohjelma on helppo ja turvallinen käyttää. Ohjelman avulla voit tallettaa ja tarkastella suunnittelemiasi merkintöjä 3D-muodossa. teisiisi. Kun kuvasi ja merkintäsi ovat valmiita, voit tehdä tilauksen nopeasti ja vaivattomasti saman ohjelman kautta.

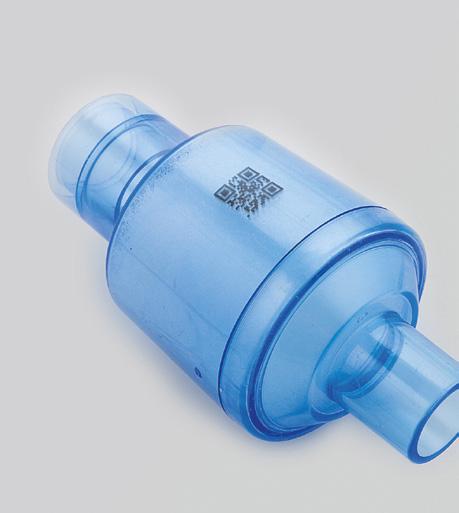

9 Cajo Optiot Toimialat Cajon laiteratkaisuille on saatavilla erilaisia lisävarusteita ja -palveluja: Tailor Stella Mira Sirius Pictor Kuitulaser 100 W x x Moottorisoitu pyörityspöytä Paineilmakäyttöinen sivusyöttö (max. kappaleen paino 25kg) Kosketusnäyttö x x x 220 x 220 mm merkintäala x x x x 110 x 110 mm merkintäala x x Jalkakytkin x x x Pyörityslaite (säätövara 0-70 mm). Max. kappaleen paino 0,5 kg x x x x x Kuitulaser 50 W x x x x Käyttökoulutus (8,0 h) - max. 5 henkeä x x x x Etäkoulutus (4,0 h) - max. 5 henkeä x x x x CajoCad offline-lisenssi x x x x Metalliteollisuus Värimerkinnät ja mustat merkinnät ruostumattoman teräksen pintaan Kaikki jäljitettävyysmerkinnät teollisuuden tarpeisiin, mukaan lukien 2D-merkinnät pienessäkin mittakaavassa Nopeat ja kustannustehokkaat ratkaisut korvaamaan mm. mustesuihkulaitteita Lääketieteelliset välineet Kuumuus, kosteus tai erilaiset puhdistusprosessit eivät vaikuta merkintöjen pysyvyyteen tai luettavuuteen. Tasaiset merkinnät, jotka eivät riko pintaa Globaaleja standardeja vastaavat merkinnät (UDI) Lisätarvikkeet Suojalasit (kuitulaserille, 1064 Nm) x x x x x Savukaasuimuri x x x x Varaosat Linssi 175 x 175 mm merkintäala x x x x Linssi 220 x 220 mm merkintäala x x x x Linssi 110 x 110 mm merkintäala x x x Yhdistelmäsuodatin imurille x x x x Karkeasuodatin imurille x x x x Kuluttajatuotteet Erittäin tarkat, pysyvät ja käytännössä ikuisesti kestävät merkinnät tai kuvioinnit Menetelmäämme on hyödynnetty mm. hissikorien pintojen kuvioinnissa sekä Fiskarsin tuotemerkinnöissä Kaapeliteollisuus Ekologinen ja nopea tapa tehdä merkinnät kaapeliin ja johtimiin Esimerkiksi mustesuihkuun verrattuna saat tarkempia ja pysyviä merkintöjä ilman lisä- ja väriaineita

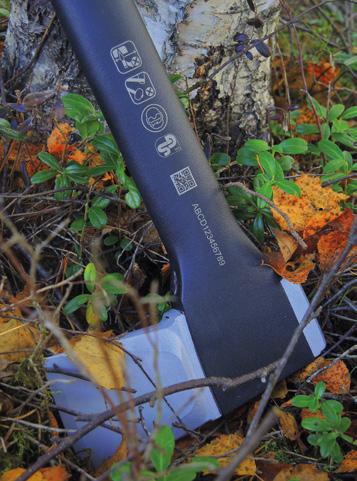

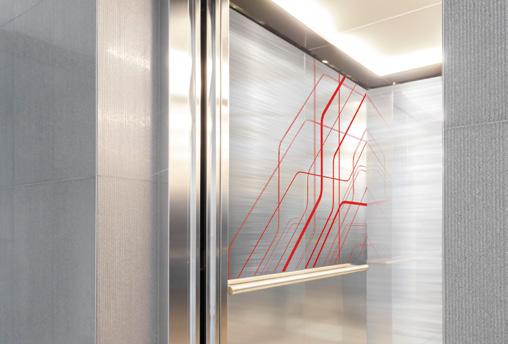

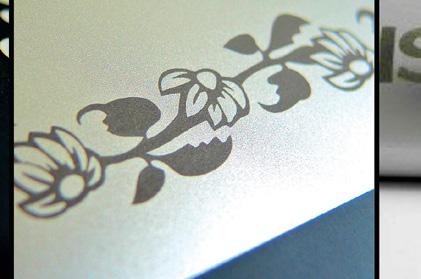

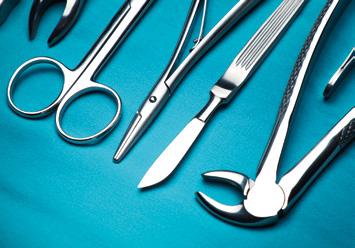

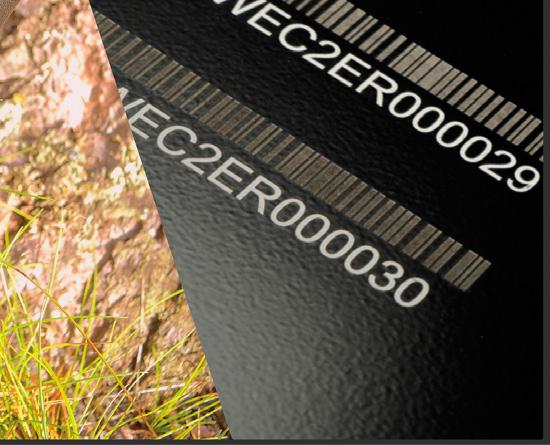

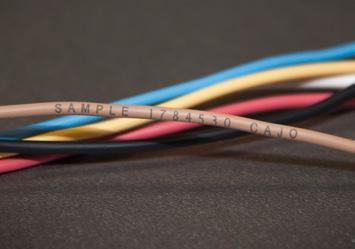

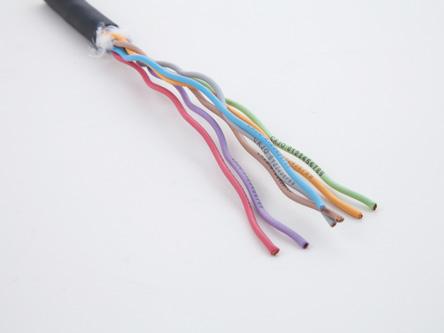

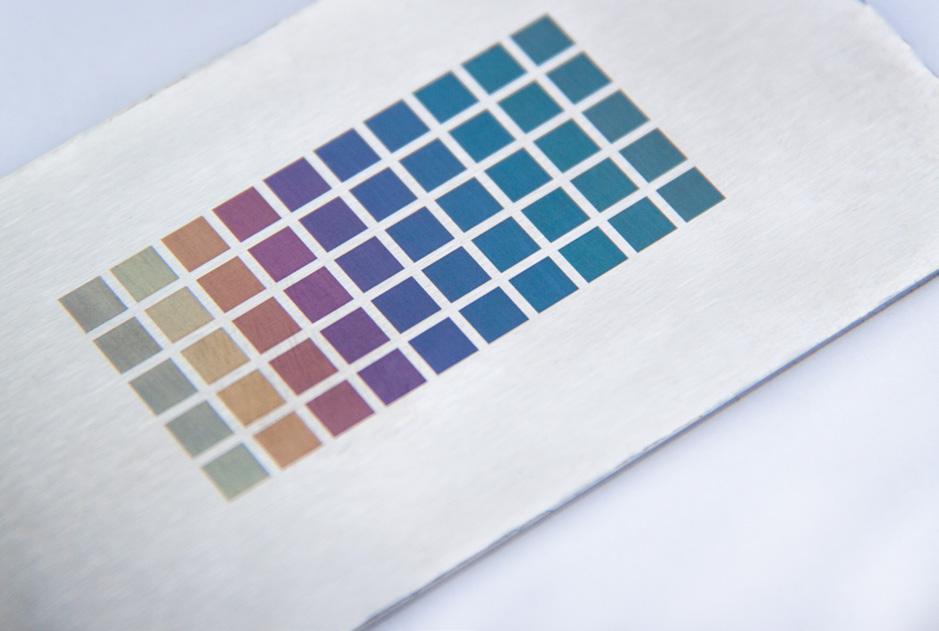

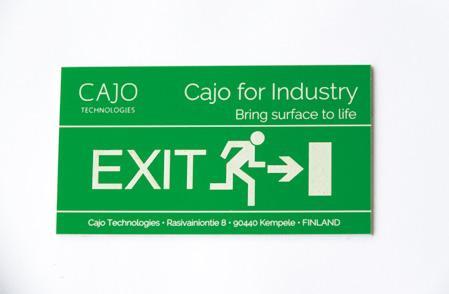

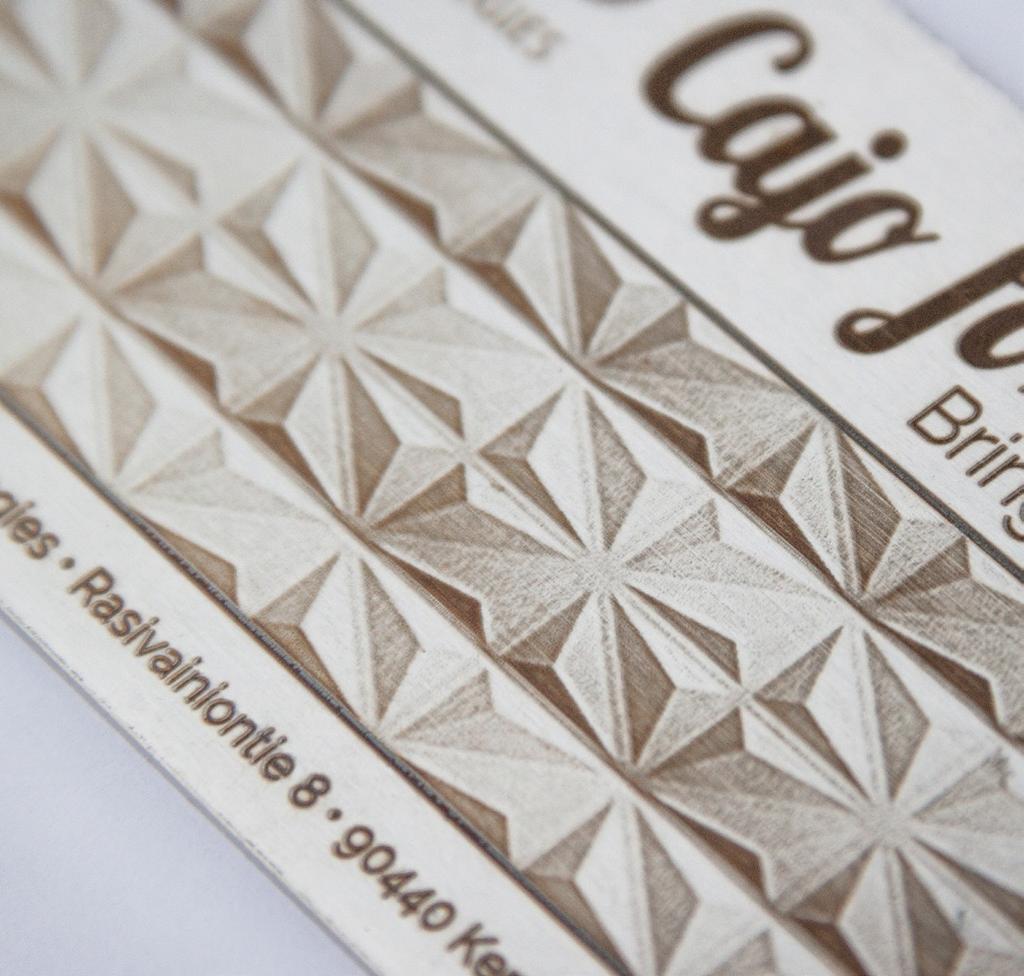

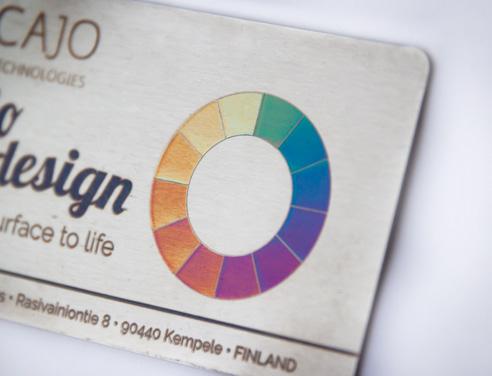

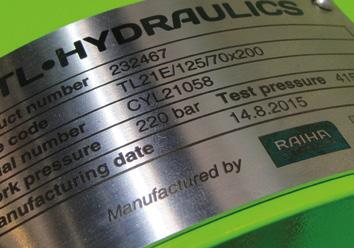

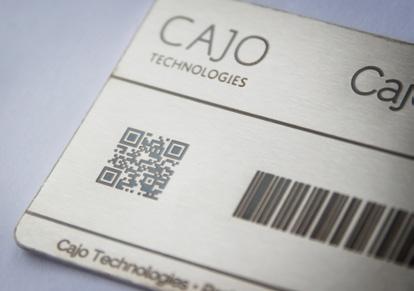

10 Lasermerkintäsovelluksia Ruostumattoman teräksen värimerkintä Jäljitettävyys- ja turvamerkinnät Lääketieteellisten välineiden merkinnät Design & Branding Kyltit, kilvet Merkinnät kaapeleihin ja johdinsarjoihin Kuluttajatuotteet Muut sovellukset kysy lisää!

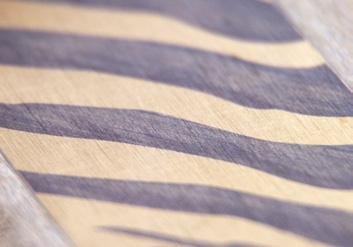

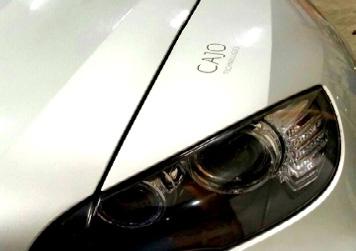

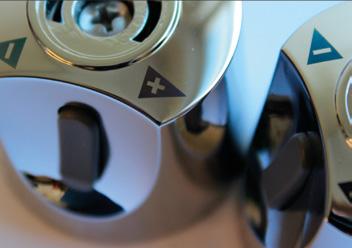

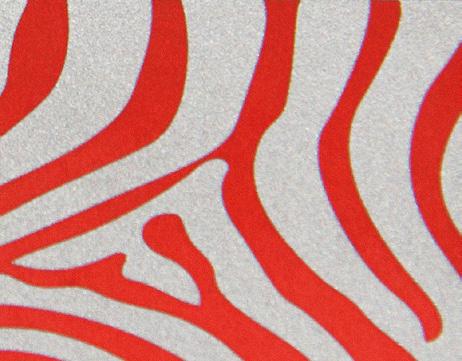

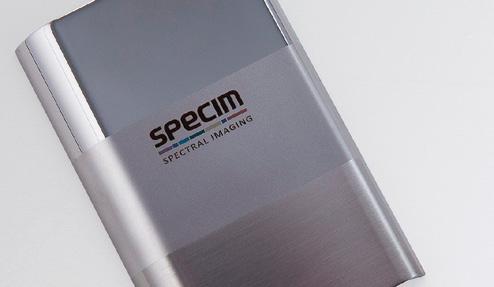

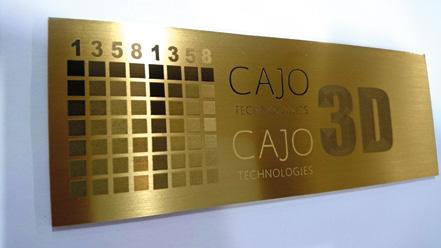

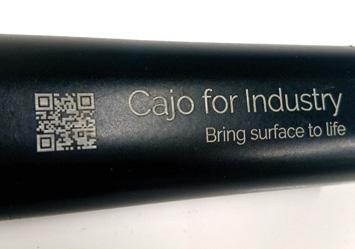

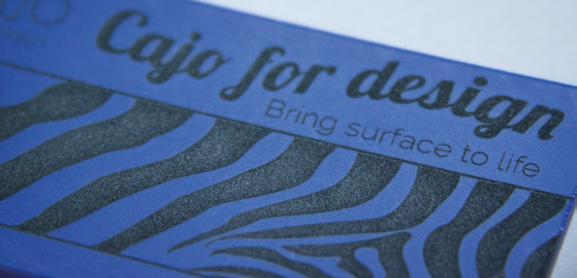

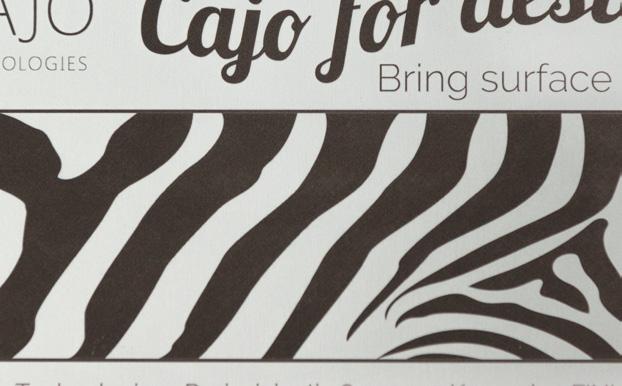

11 Merkinnät eri materiaaleille Ruostumaton teräs (perusmerkinnät) Ruostumaton teräs (värimerkinnät) Alumiinit Kromatut pinnat Kaiverrusmuovit Muut muovit Messinki Hiiliteräs Anodisoidut pinnat Anodisoidut pinnat (musta merkintä) Maalatut pinnat Muut materiaalit, pinnoitetut materiaalit ja materiaaliseokset - kysy lisää!

12 Cajo Technologies Oy Rasivainiontie Kempele Cajo Technologies 2016 / Kaikki oikeudet pidätetään
